4.1 Настоящий стандарт устанавливает требования к определению и документированию конфигурации робототехнических комплексов. Итоговая информация в виде краткого общего описания робототехнического комплекса предназначена для предоставления организациям, использующим сервисных роботов для работы в экстремальных условиях.
4.2 Предъявляемый для испытаний робототехнический комплекс должен быть полностью идентифицирован и иметь обозначение, наименование, исполнение и заводской номер, присвоенные изготовителем. Процесс идентификации включает измерение времени, необходимого для приведения комплекса в состояние готовности к работе, измерение и документирование габаритных размеров и массы самого робота, ОПУ, источников питания, запасных частей, инструментов и принадлежностей (ЗИП), транспортировочной упаковки и других комплектующих изделий робототехнического комплекса. Процесс идентификации также включает формирование перечня комплектующих изделий, рабочих органов и предметов, входящих в комплект ЗИП. В данный комплект входят инструменты и расходные материалы, такие как клейкая лента, кабельные стяжки и другие предметы, необходимые для технического обслуживания и ремонта робота в процессе эксплуатации. В протоколах испытаний также должны быть представлены подробные фотографии всех вышеперечисленных объектов, а также видеоролики, демонстрирующие выполнение стандартных работ по техническому обслуживанию (например, замена батарей). Конфигурация робототехнического комплекса должна оставаться неизменной в течение всех запланированных испытаний, чтобы можно было напрямую сравнивать рабочие характеристики и выявлять преимущества и недостатки разных конфигураций. Испытаниям может быть подвергнуто любое число идентифицированных конфигураций данного робототехнического комплекса.
5.1 Основными требованиями при разработке робототехнических комплексов для работы в экстремальных условиях, которые предназначены для повышения безопасности и эффективности деятельности использующих их сотрудников аварийно-спасательных подразделений или силовых ведомств, являются:
- реализация режима дистанционного управления роботом со стороны оператора, находящегося на безопасном расстоянии от зоны работы робота;
- быстрое приведение робототехнического комплекса в работоспособное состояние после транспортировки в зону развертывания;
- обеспечение функционирования робототехнического комплекса в сложных недетерминированных средах;
- достаточная защищенность от опасных внешних воздействий;
- возможность технического обслуживания как в стационарных, так и в полевых условиях;
- надежность и экономичность конструкции;
- реализация мер безопасности при эксплуатации.
5.2 Данный метод испытаний позволяет выполнить сравнение ожиданий и фактических возможностей для формирования понимания преимуществ и недостатков, присущих робототехническим комплексам определенной стоимости. Например, конструкция, предусматривающая установку на роботе нескольких аккумуляторных батарей, может повлиять на требуемую массу, продолжительность работы или стоимость. Соответствующий уровень понимания поможет сформулировать требования с учетом имеющихся возможностей и ограничений.
5.3 Настоящий стандарт обеспечивает заинтересованным сторонам четкое представление основных возможностей роботов, представленных количественными значениями рабочих характеристик. Это облегчает взаимосвязь между пользователями и изготовителями роботов. Настоящий стандарт может быть использован при решении перечисленных ниже задач.
5.3.1 Внедрение технических инноваций и стимулирование разработчиков реализовывать в своих изделиях комбинации возможностей, необходимых для выполнения основных задач, стоящих перед робототехническим комплексом.
5.3.2 Измерение и сравнение основных характеристик робототехнических комплексов. Выбор робота, обладающего оптимальными характеристиками для выполнения поставленных задач, определение наиболее значимых характеристик для совершенствования опытных образцов.
5.3.3 Принятие обоснованных решений о закупках роботов, проведение приемочных испытаний на основании полученных в результате воспроизводимых испытаний статистически значимых данных о возможностях роботов и сравнения полученных количественных результатов.
5.3.4 Подготовка операторов и оценка их профессионализма с помощью воспроизводимых практических заданий, позволяющих улучшать рабочие характеристики приводов, датчиков и интерфейсов с оператором. Настоящий стандарт позволит получать и сравнивать количественные показатели даже в условиях неконтролируемых переменных параметров окружающей среды, а также развивать, поддерживать, измерять и отслеживать быстро устаревающие с течением времени навыки операторов, а также проводить сравнение подготовки операторов между подразделениями, организациями или регионами.
5.4 Основными областями применения роботов для работы в экстремальных условиях являются проведение аварийно-спасательных работ и ликвидация последствий природных и техногенных катастроф, однако область применения настоящего стандарта может быть значительно шире. Возможность применения настоящего стандарта в других областях должны определить специалисты данных областей применения.
6.1 Для фотографирования испытуемого робототехнического комплекса следует использовать испытательный стенд, состоящий из двух стен и пола нейтрального цвета с нанесенной по всей поверхности сеткой с шагом 20 см, пример которого показан на рисунке 1. Испытательный стенд обычно изготавливают из имеющихся на рынке ориентированно-стружечных или древесноволокнистых плит.

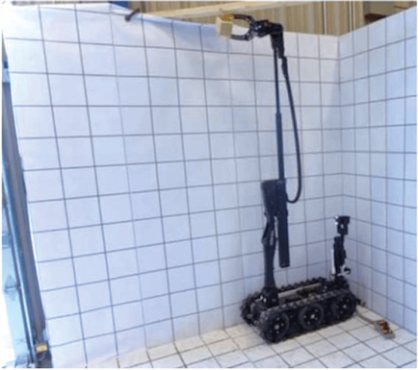

![]() сфотографирован для документирования его конфигурации
6.1.1 Стены и пол стенда должны иметь размеры, превышающие размеры фотографируемого робота.
6.1.2 Фотографии должны быть выполнены цифровой однообъективной зеркальной фотокамерой с полной матрицей и диапазоном светочувствительности не менее 3200 единиц.
6.1.3 Фотокамера для снижения искажений перспективы и оптических искажений при фотосъемке, должна иметь объектив, соответствующий размерам помещения, где проводится фотографирование, и размерам фотографируемого робота.
6.1.4 Рекомендуется использовать студийное осветительное оборудование со вспышкой, энергия импульса которой должна быть не менее 500 Дж. Это позволяет использовать закрытую диафрагму (чтобы весь робот был в фокусе) и меньшую светочувствительность. Освещение должно быть рассеянным. Допускается использовать белое полотно на потолке и на двух открытых сторонах стенда, установив осветительное оборудование так, чтобы свет отражался от полотна, а не был направлен непосредственно на фотографируемый робототехнический комплекс.
6.1.5 Для полного документирования обязательных операций следует использовать надлежащее число видеокамер, как указано в разделе 8.
6.2 Для измерения массогабаритных параметров следует использовать коммерчески доступные весы и рулетки с ценой деления не менее одной десятой, как указано в разделе 8.
6.3 Для измерения времени выполнения обязательных операций следует использовать счетчики времени, например секундомеры. Проверить правильность задокументированного времени можно при просмотре видео.
7.1 Помимо указанного в 1.4, пользователи настоящего стандарта должны предусмотреть защиту от неправильного использования оборудования, а также выполнение других конкретных действий, касающихся безопасности. Кроме того, особые условия окружающей среды, такие как высокая или низкая температура и повышенная влажность, также могут создавать тяжелые условия проведения испытаний и приводить к выходу из строя комплектующих изделий робота или его неожиданному поведению.
7.2 До начала эксплуатации робота или взаимодействия с ним необходимо ознакомиться с расположением всех кнопок аварийной остановки на шасси робота и ОПУ.
7.3 Во время работы робота при незадействованной кнопке аварийной остановки не допускаются следующие ситуации.
7.3.1 Присутствие людей в зонах непосредственно перед роботом или за ним.
7.3.2 Присутствие людей в радиусе действия установленного на роботе манипулятора.
7.3.3 Прикосновения к роботу, за исключением активации кнопки аварийной остановки.
8.1.1 Полная конфигурация робототехнического комплекса, подлежащего идентификации и документированию, включает робота, его ОПУ, рабочие органы, источники питания, ЗИП, другие комплектующие изделия и полезную нагрузку.
При документировании следует использовать установленную терминологию. Это облегчает идентификацию общих характеристик разных робототехнических комплексов и помогает поддерживать согласованную терминологию.
Примечание - Например, термины "колеса" и "гусеницы" рекомендуется использовать, где это применимо, для определения механизма перемещения.
8.1.2 Все ручные регулировки и настройки робота должны быть определены, задокументированы и оставаться неизменными на протяжении всех идентификационных испытаний. Любые последующие регулировки во время испытаний создадут новую конфигурацию испытуемого робототехнического комплекса.
Данные конкретные настройки и ручные регулировки, а также порядок их выполнения должны быть задокументированы в виде текста, фотографий, видеофайлов или их сочетаний.
8.1.3 ГОСТ Р 60.6.3.25 устанавливает методы оценки возможности развертывания роботов для работы в экстремальных условиях после транспортировки, включая определение времени подготовки робота к работе, состава инструментов, габаритных размеров и массы упаковок. Испытания, установленные в ГОСТ Р 60.6.3.25 по определению всех этих параметров, не должны повторяться в процессе идентификации конфигурации робототехнического комплекса.
Примечание - Целью данного этапа испытаний являются только идентификация и документирование общего вида робототехнического комплекса. Методы испытаний конкретных комплектующих изделий существуют либо их разрабатывают при необходимости.
8.2.1 Необходимо идентифицировать и задокументировать все комплектующие изделия робота и проверить их функциональность. Соответствующие процедуры настройки и технического обслуживания должны быть определены, записаны на видео и сфотографированы, при этом необходимо измерить время их выполнения.
Примечание - Видеозаписи и фотографии помогают пользователям робота понимать и воспроизводить данные процессы.
На каждом этапе данного процесса следует использовать надлежащее число таблиц и рисунков. Все иллюстрации должны быть снабжены описаниями, позволяющими определить, к каким комплектующим изделиям они относятся. Кроме того, на иллюстрациях должны быть отмечены их основные характеристики. Иллюстрации следует использовать для определения местоположения комплектующих изделий на шасси или ОПУ. Пример показан на рисунке 2.
Примечание - Схематические представления могут быть использованы для иллюстрации конкретных характеристик, например размеров.

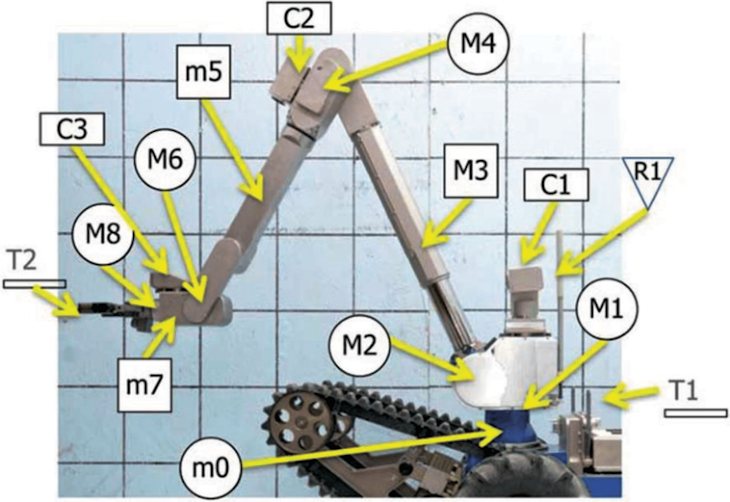

![]() длины;
Примечание - Приведенные на данном рисунке условные обозначения показаны только с целью иллюстрации. Пользователи могут использовать собственные условные обозначения.
изделий робота
8.2.2 Упаковка
Необходимо идентифицировать и перечислить все упаковочные ящики робототехнического комплекса.
8.2.2.1 Следует включить изображения всех идентифицированных упаковок. Пример приведен на рисунке 3.

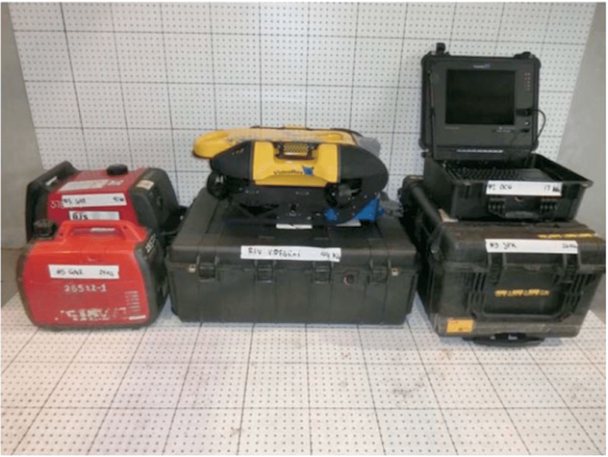

![]() Примечание - Все элементы комплекса в том виде, в котором они были доставлены на испытательный стенд. Они расположены на стенде для фотографирования с разметкой на заднем плане (20 см). На упаковке расположено шасси испытуемого робота с дистанционным управлением для наглядности. На каждой упаковке четко указаны идентификационный номер, название, масса, тип и модель.
8.2.2.2 Информация о типе, модели, размерах и массе каждой идентифицированной упаковки должна быть указана в соответствующей таблице. Пример приведен в таблице 1.
Таблица 1
Примечание - Число таблиц в представлении конфигурации ничем не ограничено.
8.2.3 Время развертывания
Следует измерить затраченное время с момента, когда робототехнический комплекс, находящийся в транспортной упаковке, был разгружен на землю, до момента, когда данный комплекс полностью собран и проверена работоспособность всех его комплектующих изделий.
8.2.3.1 Робототехнические комплексы могут быть поставлены с различной степенью готовности к работе, от варианта, требующего только распаковки и сборки, до полностью готового к работе комплекса. Выполнение требований ГОСТ Р 60.6.3.25 также влияет на длительность развертывания. Необходимо всегда учитывать данные различия при сравнении времени развертывания разных роботов.
8.2.3.2 Время, потребовавшееся для ручной регулировки, необходимо также включить в продолжительность времени развертывания.
8.2.3.3 При возникновении каких-либо ошибок во время данного процесса следует их исправлять, не выключая секундомер. При этом следует зарегистрировать ошибки, время их возникновения и принятые меры. Если возможно, то следует продолжить процесс развертывания до приведения робототехнического комплекса в полную готовность либо до момента, когда дальнейшее продолжение данного процесса невозможно.
8.2.3.4 Заказчик испытаний может выбрать в качестве результата усредненное время развертывания за несколько попыток или среднее время развертывания среди нескольких операторов. Данный выбор также должен быть зафиксирован. Заказчик испытаний может запросить повторное выполнение процесса идентификации конфигурации, если в ходе данного процесса произошли значительные ошибки или отклонения, не позволяющие считать общее время настройки репрезентативным.
8.2.4 Размеры и масса робототехнического комплекса
Необходимо измерить и задокументировать все линейные размеры (длину, ширину, высоту) и массу отдельно робота, ОПУ и других составных частей робототехнического комплекса, включая следующее:
- массу испытуемой конфигурации робота, его аккумуляторной батареи и ОПУ;
- основные размеры (длину, ширину и высоту) робота, ОПУ, экрана ОПУ, приемо-передающего устройства, аккумуляторной батареи, контроллера, а также область достижимости манипулятора в направлениях вперед, вбок, по вертикали и по диагонали;
- степени подвижности использованных составных частей: манипулятора, захватного устройства или другого рабочего органа, вооружения и т.д.
8.2.5 Средства обеспечения безопасности
В данном разделе должны быть приведены иллюстрации, демонстрирующие средства обеспечения безопасности комплекса и их местонахождение на шасси и ОПУ. Например, кнопки аварийной остановки, сигналы предупреждения об опасности защемления, об ограждении пропеллеров, о действиях в случае потери связи и т.д. К каждой иллюстрации должно быть приложено описание, позволяющее определить данное средство и его местонахождение на шасси или ОПУ.
8.2.6 Мобильность
Все механизмы, обеспечивающие мобильность робототехнического комплекса, такие как колеса, гусеницы и флипперы, должны быть идентифицированы и верифицированы на функциональность. Пример приведен в таблице 2.
Таблица 2
8.2.7 Камеры
Необходимо идентифицировать и задокументировать приведенную ниже информацию.
8.2.7.1 Идентификатор или наименование камеры, присвоенное изготовителем.
8.2.7.2 Способ обнаружения:
- электронно-оптический (EO);
- инфракрасный (IR);
- термический;
- прочий.
8.2.7.3 Тип изображения:
- цветное (Color);
- черно-белое (BW);
- инфракрасное (IR);
8.2.7.4 Угол обзора (в градусах).
8.2.7.5 Увеличение:
- отсутствует;
- оптическое;
- цифровое.
8.2.7.6 Пример приведен в таблице 3. Следует указать кратность увеличения (например, 10x), если применимо и известно.
Таблица 3
8.2.8 Датчики
Необходимо идентифицировать, проверить и задокументировать все имеющиеся на борту датчики, за исключением камер, включая их характеристики. К датчикам относятся, но не ограничиваются ими, приборы, используемые для указанных ниже целей.
8.2.8.1 Определение параметров движения/навигации, например датчики угла тангажа, угла крена, расстояния и геопозиционирования.
8.2.8.2 Работа с химическими, биологическими, радиоактивными, ядерными или взрывчатыми веществами (CBRNE) или спасательные операции (могут использоваться датчики температуры или других типов).
8.2.9 Питание
Необходимо идентифицировать и задокументировать источник(и) питания, аккумуляторную батарею или иной источник с указанием типа(ов) и числа элементов и характеристики производительности, включая ожидаемое время работы. В комплекте должны поставляться необходимые компоненты, такие как зарядное устройство(а) и запасные элементы питания.
8.2.10 Установленная система радиосвязи
8.2.10.1 Необходимо идентифицировать и задокументировать уровень мощности, диапазон(ы) частот, тип(ы) антенн(ы) и протокол передачи сигналов управления, видео- и аудиоданных.
8.2.10.2 Пример приведен в таблице 4.
Таблица 4
8.2.11 Установленная система кабельной связи
Необходимо идентифицировать и задокументировать уровень мощности, подаваемой на робота, общую длину кабелей, возможность передачи сигналов управления, видео- и/или аудиоданных, тип используемых проводов (оптоволоконные или медные), диаметр и массу катушки при полной загрузке, а также наличие подсветки.
8.2.12 Установленный манипулятор
Необходимо идентифицировать, измерить и задокументировать рабочее пространство установленного на роботе манипулятора в направлениях вперед, вбок, вверх и по диагонали, а также число степеней подвижности. Пример приведен в таблице 5.
Таблица 5
8.2.13 Рабочие органы
Необходимо идентифицировать и задокументировать параметры используемых рабочих органов, включая их назначение, диапазоны перемещения в направлениях вперед, вбок, вверх и по диагонали, а также степени подвижности, если применимо.
8.2.14 Инструменты
Необходимо идентифицировать и задокументировать применяемые инструменты. Пример приведен в таблице 6.
Таблица 6
Примечание - Таблицу заполняют после завершения испытаний, указывая, какие инструменты из поставленного комплекта были использованы.
8.2.15 Также следует указать, если применимо, перечисленные ниже элементы.
8.2.15.1 Порты для данных, питания и т.д.
8.2.15.2 Функциональные индикаторы.
8.2.15.3 Расположение указанных компонентов.
8.2.15.4 Ручки для переноса и крепежные позиции на роботе.
8.2.16 Порядок проведения и длительность технического обслуживания
8.2.16.1 Видеоролики, демонстрирующие порядок проведения, используемые инструменты и длительность типовых операций по техническому обслуживанию:
- замена гусеницы/колеса;
- замена батареи;
- изменение расположения камеры;
- зарядка батареи;
- складывание и раскладывание всех шарнирных компонентов.
8.2.16.2 Следует перечислить все инструменты, необходимые для обслуживания, регулировки и ремонта робота в полевых условиях.
Примечание - В дополнительном приложении ДА приведен пример протокола испытаний, который может быть использован для документирования конфигурации.
8.3.1 Число фотографий и видеозаписей должно быть достаточным для документирования всего процесса испытаний по идентификации конфигурации данного робототехнического комплекса.
Ключевые этапы настройки и технического обслуживания должны быть показаны на фотографиях, сделанных крупным планом. Например, правильные способы очистки линзы бортовой камеры или процесс управления конкретной функцией робота. Для фотографирования всего испытуемого робототехнического комплекса следует использовать широкоугольную камеру. Примерами сюжетов для фотографирования являются: робототехнический комплекс в транспортной упаковке, робот с полностью вытянутым манипулятором и т.д.
8.3.2 Чтобы исключить влияние изменения экспозиции и баланса белого, следует определить и зафиксировать текущие ручные настройки фотоаппарата. Если надо сфотографировать несколько робототехнических комплексов в рамках одного испытания, рекомендуется использовать одни и те же настройки фотоаппарата с целью обеспечения их корректного сравнения между собой.
8.3.3 Робот, ОПУ, все входящие в комплект инструменты и оборудование, а также упаковочная тара должны быть сфотографированы по отдельности и вместе.
8.3.4 Запасные части, обычно используемые при развертывании робота, также рекомендуется сфотографировать и задокументировать.
8.3.5 При фотографировании общего вида робота все комплектующие изделия должны быть установлены и приведены в состояние готовности и/или в стандартную позицию. Например, если робот оборудован манипулятором, который должен находиться в сложенном положении во время передвижения робота, то робот должен быть сфотографирован именно в таком виде, если только заказчик испытаний не потребует сфотографировать робот с другим расположением манипулятора.
8.3.6 Объект фотографирования (робот или его принадлежности) следует разместить в углу размеченного испытательного стенда и выровнять его относительно боковых стен. Если объектом фотографирования является робот, то он должен быть размещен так, чтобы его передняя сторона, определяемая как сторона, направленная по движению робота прямым ходом, была обращена от стены. Если объектом фотографирования является ОПУ, то его сторона, используемая оператором для управления роботом, должна быть обращена вверх или от стены.
8.3.7.1 Спереди, приблизительно на высоте центра масс объекта.
8.3.7.2 Под углом 45° между двумя стенами и под углом 45° сверху вниз.
8.3.7.3 Сбоку, приблизительно на высоте центра масс объекта.

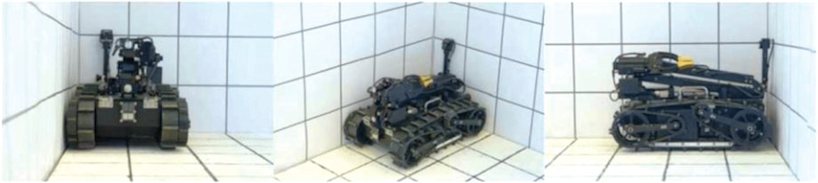

8.3.7.4 Примеры фотографий показаны на рисунке 4.
![]() 8.3.8 Затем объект фотографирования следует разместить посередине размеченного пола испытательного стенда и сфотографировать две оставшиеся стороны с тех же позиций, указанных в 8.3.7. Объекты, которые могут быть перевернуты при эксплуатации, должны быть сфотографированы с обеих сторон, направленных вверх.
8.3.9 Отдельные комплектующие изделия и рабочие органы, установленные на роботе, следует сфотографировать общим планом, чтобы показать их местоположение на роботе, и крупным планом, чтобы показать их детали (см. рисунок 5). Следует сделать столько фотографий, сколько потребуется для полного представления данного объекта.

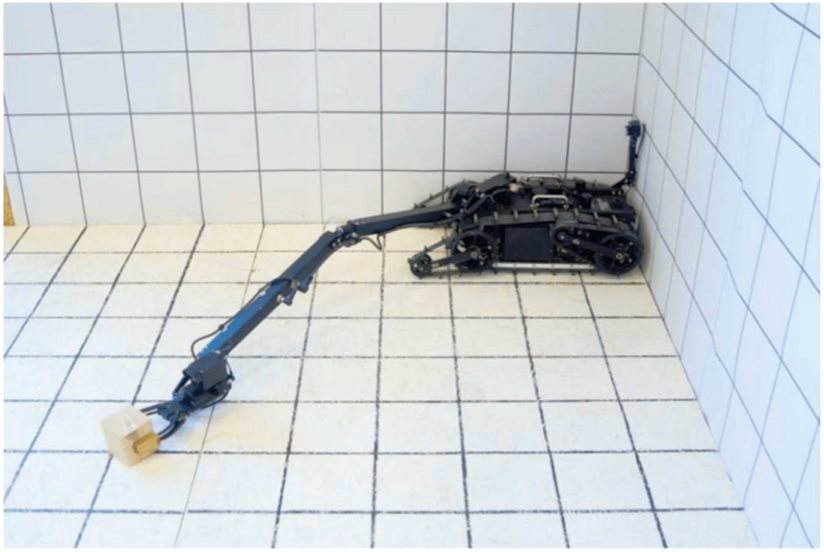

![]() демонстрирующий возможность захватывания объекта
8.3.10 Необходимо сфотографировать характерные пространственные расположения имеющихся шарнирных механизмов, например манипулятора или ОПУ, в сложенном и максимально вытянутом расположении, а также в других типичных рабочих расположениях. Кроме того, следует сфотографировать расположения, демонстрирующие все степени подвижности (см. рисунок 5). Заказчик испытаний имеет право задать дополнительные функционально значимые пространственные расположения.
8.3.11 Если робот оснащен захватным устройством, то необходимо сфотографировать захватное устройство, держащее деревянный брусок, чтобы показать ширину раскрытия захватного устройства. Деревянные бруски должны быть изготовлены из стандартных пиломатериалов прямоугольного сечения размером 10 x 10 см, 5 x 10 см или 2,5 x 10 см. Робот должен захватить брусок как можно большего размера (см. рисунок 5).
8.3.12 ОПУ необходимо сфотографировать в упакованном для транспортировки положении, а также в положениях, демонстрирующих его использование для управления роботом, включая, но не ограничиваясь ими, следующие положения, если применимо: развернут для работы, удерживаемый в руках, в переносном положении, размещенный на столе. На фотографиях не должно быть четко видимого изображения оператора.
8.3.13 Все фотографии необходимо проверить на предмет их масштаба, качества, полноты и согласованности до завершения этапа фотографирования.
Рекомендуется определить, замерить длительность и задокументировать процессы технического обслуживания и повторной упаковки робототехнического комплекса, используя, если применимо, последовательность действий, представленную в 8.1 - 8.3, а также указать требования или руководства изготовителя робота и эксплуатирующей организации.
9.1 Использование таблиц и рисунков для документирования результатов данных испытаний определено в 8.2. Виды таблиц и рисунков не стандартизованы. Тем не менее все информационные поля таблиц должны содержать информацию, полностью представляющую полученные результаты.
9.2 В протоколе испытаний необходимо представить следующую информацию (кроме случаев, когда указано, что она предоставляется "факультативно"):
9.2.1 "Наименование комплекса испытаний и задания" - данное испытание входит в состав комплекса "Логистика", а наименованием задания является "Конфигурация робота".
9.2.2 "Обозначение стандарта" - обозначение настоящего стандарта.
9.2.3 "Дата" - дата проведения испытаний.
9.2.4 "Место" - наименование организации или полигона, где проводят испытания.
9.2.5 "Адрес" - наименование населенного пункта, района или области, где проводят испытания.
9.2.6 "Мероприятие/заказчик" - если испытания робота проводят независимо от какого-либо конкретного мероприятия или заказчика, то в данном поле указывают "Независимое".
Примечание - Например, "Испытание N 7 по оценке робота для работы в экстремальных условиях". В данном наименовании могут быть отражены характеристики мероприятия; например, оно имеет отношение к организации закупок, обучению, проверке метода испытаний, организации взаимодействия между пользователями и разработчиками, метрологическим исследованиям и т.д.
9.2.7 "Изготовитель робота" - наименование изготовителя робота.
9.2.8 "Модель робота" - основное обозначение данного робота.
9.2.9 "Конфигурация робота" - при наличии предоставляет изготовитель/разработчик робота в качестве идентификатора следующего, более низкого уровня; часто используют для обозначения основного рабочего органа, возможностей бортовых систем или области использования по назначению, а также в качестве номера версии робота.
9.2.10 "Оператор/организация" - фамилия и инициалы человека, который будет осуществлять управление роботом при проведении испытаний, наименование организации, к которой относится оператор, и контактная информация.
Примечание - Если важно соблюсти анонимность при заполнении какого-либо поля, то вместо наименования или фамилии может быть использован уникальный кодовый идентификатор.
9.2.11 "Настройки оборудования" - идентифицированные и проверенные настройки в соответствии с разделом 8.
9.2.12 "Условия окружающей среды" - условия проведения испытаний, включая уровень освещенности, температуру и влажность, а также другие применимые условия.
9.2.13 "Связь с роботом" - указывают, использует ли оператор для связи с роботом радиоканал, кабель или их комбинацию.
9.2.14 "Номер мероприятия" - используется для обозначения порядкового номера мероприятия по проведению испытаний, состоящего из статистически значимого числа попыток.
Примечание - Мероприятие по проведению испытаний предполагает выполнение необходимого числа успешных попыток для обеспечения статистически значимого результата либо объявления данного мероприятия неудачным. При каждом последующем испытании той же конфигурации робота номер мероприятия увеличивают на единицу.
9.2.15 "Руководитель испытаний/организация" - фамилия и инициалы руководителя испытаний и наименование организации, которую он представляет.
9.2.16 "Видеорезультаты" (если применимо) - наименования видеофайлов с фиксацией хода испытаний. Для одной и той же конфигурации робота необходимо использовать правила соглашения о единых наименованиях для всех видеофайлов в рамках установленных методов испытаний.
(рекомендуемое)
Рисунок ДА.1 - Форма протокола испытаний
(справочное)
СТАНДАРТАМ, ИСПОЛЬЗОВАННЫМ В КАЧЕСТВЕ ССЫЛОЧНЫХ
В ПРИМЕНЕННОМ СТАНДАРТЕ
Таблица ДБ.1
