3.12 коньковая черепица: Элемент кровли, установленный поверх рядовой черепицы на коньке с целью отведения атмосферных осадков и предупреждения попадания влаги в подкровельное пространство.
3.13
3.14 мансардное окно: Окно, встроенное в плоскость ската крыши.
3.15 обрешетка: Конструктивный элемент стропильной конструкции крыши, предназначенный для закрепления штучных или листовых кровельных материалов.
3.16
3.17 водозащитная пленка: Подкровельный водоизоляционный полимерный рулонный материал, защищающий нижерасположенные слои конструкции крыши от атмосферных осадков.
Примечание - Материал применяется в стропильной конструкции крыши с двумя вентиляционными каналами (зазорами), где удаление водяного пара происходит за счет конвективного движения воздуха в вентиляционном канале.
3.18 пароизоляционная пленка: Изоляционный материал из полимеров, эластомеров или композитных материалов, функция которого заключается в ограничении движения водяного пара и влаги через конструкцию, в полном исключении неконтролируемого движения воздуха.
3.19 диффузионная пленка: Подкровельный водоизоляционный паропроницаемый полимерный рулонный материал, защищающий нижерасположенные слои конструкции крыши от атмосферных осадков и конденсата.
Примечание - Материал применяется в стропильной конструкции крыши с одним вентиляционным каналом (зазором), ограничивает конвективное движение воздуха через теплоизоляцию и не препятствует выводу водяного пара из теплоизоляции.
3.20 подкровельный водоизоляционный слой: Конструктивный слой крыш с кровлей из черепицы, выполненный из подкровельных водоизоляционных полимерных рулонных материалов (диффузионных пленок или водозащитных пленок).
3.21 полезные размеры черепицы: Длина и ширина уложенной, видимой сверху черепицы, измеренной в продольном и поперечном направлениях.
3.22 теплоизоляционный слой: Конструктивный слой, предназначенный для снижения переноса теплоты через ограждающие конструкции зданий и сооружений.
3.23 хребет (ребро): Наклонная линия пересечения расходящихся скатов крыши.
3.24 цементно-песчаная черепица: Кровельный материал из цементно-песчаной смеси с добавлением пигментов, изготовленный методом проката или вибропрессования и термовлажностной обработки.
3.25 шип: Элемент кровельной черепицы, предназначенный для подвешивания изделия на обрешетке, который предназначен для удержания кровельной черепицы в вертикальном положении, исключая ее падение.
4.1 Для монтажа крыш следует применять материалы, соответствующие требованиям национальных и межгосударственных стандартов и проектной документации.
Для монтажа кровель применяют черепицу цементно-песчаную либо керамическую.
Пароизоляционные материалы в зависимости от типа применяемого материала - по ГОСТ Р 59150.
Теплоизоляционные материалы - по ГОСТ 32314.
В случае устройства обрешетки и контробрешетки из древесины, пиломатериалы применяют в соответствии с требованиями ГОСТ 8486, не ниже 2-го сорта.
Металлические крепежные изделия изготавливают из материалов, устойчивых к коррозии.
В случае устройства системы внешнего водостока из ПВХ применяют материалы по ГОСТ Р 59647.
4.2 Работы следует выполнять в соответствии с проектной документацией по организационно-технологической документации (далее - ОТД), которая должна быть составлена с учетом требований СП 48.13330.2019, требований настоящего стандарта, рекомендаций изготовителей материалов и систем.
4.3 Материалы и изделия следует транспортировать и хранить на строительной площадке с соблюдением требований изготовителя по хранению, а также по защите от воздействия внешних факторов.
4.4 Условия для безопасного труда в рабочей зоне должны быть созданы в соответствии с требованиями СП 49.13330.2010, правилами охраны труда [1], [2], [3], [4], а также требованиями раздела 13.
5.1 До начала кровельных работ должны быть завершены все работы по монтажу стропильной системы.
5.2 В случае, если участок крыши прилегает к фасаду здания со штукатурной поверхностью, перед началом монтажа кровли необходимо убедиться, что данные участки стен фасада полностью оштукатурены, выполнены отделочные слои (декоративная штукатурка, покраска). Нижняя граница штукатурки должна быть ниже линии примыкания подкровельного водоизоляционного слоя.
5.3 Производство кровельных работ должно быть согласовано с ведением фасадных работ. В случае если участок крыши прилегает к фасаду здания с навесными системами (вентилируемыми или невентилируемыми), фасадные работы должны быть выполнены после завершения кровельных работ на данном участке крыши. Окончание фасадной облицовочной системы в зоне примыкания к кровле не должно накрывать выполненное кровельное примыкание к стене. Должен быть обеспечен доступ для возможного демонтажа примыкания в случае необходимости ремонта или замены кровли.
5.4 На объекте должны быть подготовлены механизмы, оборудование и приспособления для проведения кровельных работ, организованы места для хранения материалов и инструмента.
В зимний период на рабочем месте должны быть предусмотрены инструменты для безопасного удаления снега с поверхности материалов.
Примечание - Скалывать слежавшийся снег и наледь с поверхности материалов запрещено.

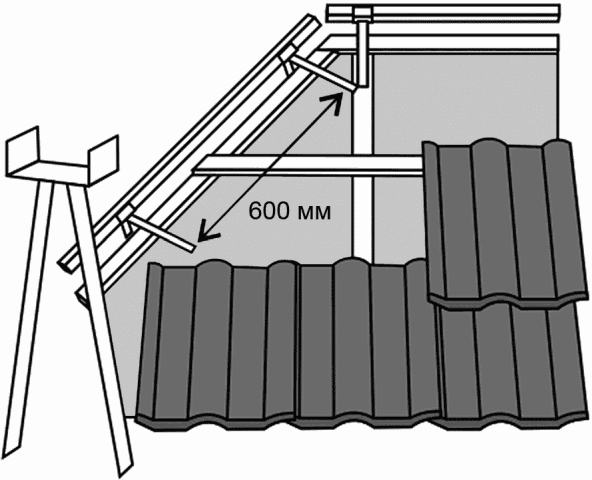

5.5 Для обеспечения безопасности проведения кровельных работ следует установить строительные леса пристенные либо подвесные.
Пристенные строительные леса должны быть установлены в соответствии с проектом производства работ (ППР) на надежное основание, обеспечивающее устойчивость конструкции лесов, на расстоянии от стены, обеспечивающем перемещение рабочих по лесам выше линии карниза. Сборку конструкций строительных лесов проводят согласно паспорту изготовителя, защитные ограждения монтируют как с внешней стороны лесов, так и с внутренней.
В случае невозможности установки строительных лесов допускается выполнять монтаж с использованием канатно-тросовой системы безопасности для работы на высоте (страховочных систем) в соответствии с правилами [1].
5.6 Черепицу хранят на поддонах в заводской упаковке. Допускается хранение черепицы на площадках открытого складирования. Поддоны с рядовой черепицей допускается ставить друг на друга, обязательное требование для этого - прочное и ровное основание. Комплектующие к штучной черепице рекомендуется хранить в закрытых помещениях.
5.7 Для резки керамической и цементно-песчаной черепицы используют угловую дисковую пилу с алмазным диском. Для высверливания крепежных отверстий используют сверла для керамических изделий или по бетону. Сверление проводят дрелью только в безударном режиме.
Кровлю из черепицы следует применять при уклоне крыши не менее 22° (40%) согласно требованиям СП 17.13330.2017 (таблица 4.1). При уменьшении уклона крыши для обеспечения ее водонепроницаемости в соответствии с требованиями пункта 4.3 СП 17.13330.2017 необходимо выполнить подкровельный водоизоляционный слой.
Рекомендуемый угол уклона крыши должен быть указан в документации изготовителя в зависимости от модели и материала изготовления черепицы: для волновой цементно-песчаной черепицы он составит от 22°, а для керамической - от 16°.
Стыки (нахлесты) пароизоляционной пленки, места ее примыканий к различным конструкциям (стенам, дымовым трубам, вентиляционным шахтам и пр.), а также места кровельных проходок должны быть выполнены с применением герметизирующих материалов, указанных в технической документации изготовителя пароизоляционной пленки.
6.2.3 Пароизоляционный слой в конструкциях скатных крыш следует устраивать на стороне теплоизоляционного слоя, обращенной в сторону помещения (см. 6.3).
6.2.4 Полотна пароизоляционной пленки следует монтировать вдоль (рисунок 1) или поперек (рисунок 2) стропильных ног. В обоих случаях для проклейки нахлеста рулонов пленки необходимо использовать односторонние соединительные ленты. Применение двусторонних соединительных лент, рекомендованных изготовителем пароизоляционной пленки, допустимо только в том случае, когда стык полотнищ пароизоляционной пленки выполнен на прочном основании - стропильной ноге или сплошном настиле.

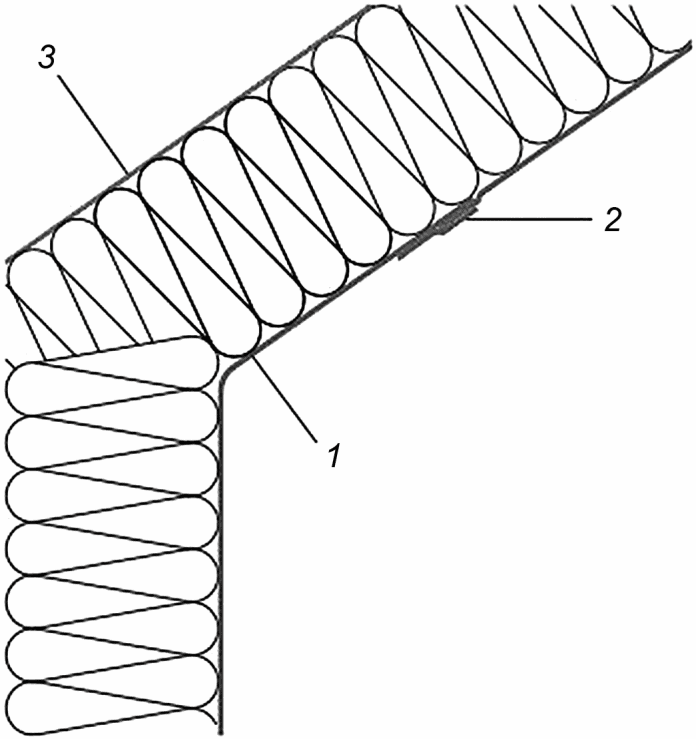

![]() 1 - пароизоляционная пленка; 2 - диффузионная пленка;
3 - соединительная лента, клей или паста;
4 - прижимной брусок
вдоль стропильных ног

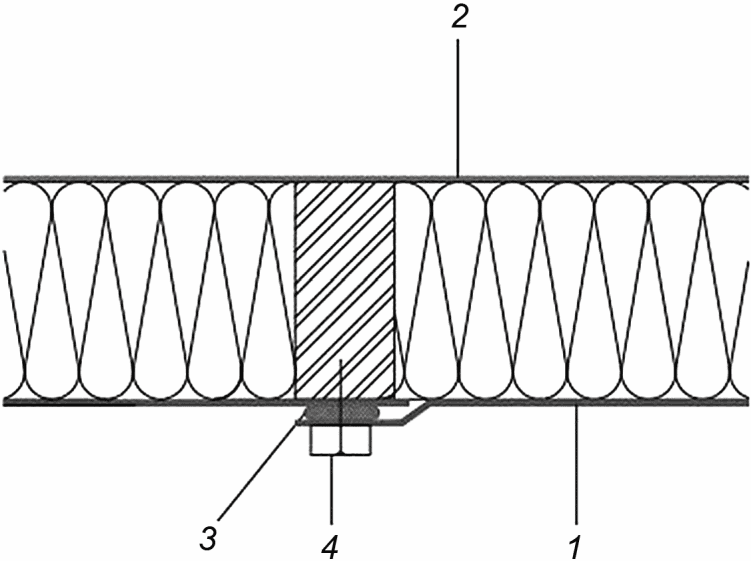

![]() 1 - пароизоляционная пленка; 2 - соединительная лента;
3 - диффузионная пленка
поперек стропильных ног
В углах и местах примыканий следует использовать соединительные ленты, клеи или пасты по технической документации изготовителя пароизоляционной пленки.
6.2.5 Монтаж пароизоляционной пленки следует производить с нахлестом не менее 100 мм. Пароизоляционную пленку предварительно фиксируют на стропилах или нижнем настиле скобами степлера или гвоздями с широкой шляпкой.
Точки предварительной фиксации рекомендуется проклеивать односторонними лентами.
Примечание - Дополнительное крепление пароизоляционной пленки может быть обеспечено элементами подконструкции под внутреннюю отделку (деревянными каркасными брусками или рейками, подшивкой из досок, оцинкованными металлическими профилями) или листовыми отделочными материалами.
6.2.6 Пароизоляционную пленку следует монтировать, не допуская провиса и складок, для обеспечения надежной проклейки всех нахлестов.
6.2.7 Повреждения пароизоляционной пленки (порезы, проколы), возникшие при монтаже, необходимо изолировать при помощи соединительных лент, указанных в технической документации изготовителя пароизоляционной пленки.
6.2.8 Крепление отделочных материалов с внутренней стороны конструкции крыши следует производить с помощью деревянных реек или стальных оцинкованных профилей, располагаемых между пароизоляционным слоем и обшивкой. Высота деревянных реек (профилей) должна быть не менее 30 мм и обеспечивать величину канала (зазора), необходимую для прокладки кабелей, крепления розеток и элементов отделки без повреждения пароизоляционного слоя.
6.2.9 Вдоль примыканий пароизоляционной пленки к стенам и трубам следует предусматривать деформационную складку не менее 20 мм, которая предназначена для компенсации усадки стен и стропильной конструкции. Для деревянных домов деформационную складку следует предусматривать на 20 мм больше установленного проектом размера усадки конструкции в месте примыкания пароизоляционной пленки, но не менее 40 мм.
Примыкание пароизоляционной пленки к вертикальным поверхностям с помощью клеев или клеящих лент следует выполнять согласно рекомендациям изготовителя пароизоляционной пленки. Поверхность стены, на которую следует наносить клей, должна соответствовать требованиям, предъявляемым изготовителем клея.
6.2.10 Пароизоляционную пленку следует присоединять к строительным элементам с шероховатой поверхностью (нестроганой древесине, кирпичу, керамическим и газобетонным блокам) при помощи специализированных клеящих лент, клеев или паст, указанных изготовителем пароизоляционного материала (рисунок 3). Все щели и глубокие неровности должны быть заполнены герметизирующим материалом в зоне примыкания пароизоляционной пленки к стене.

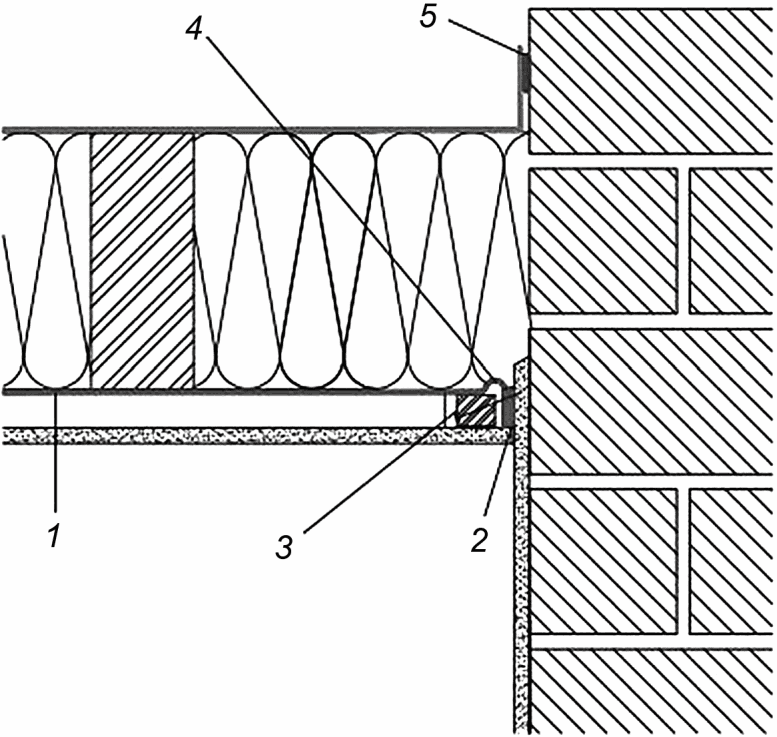

![]() 1 - пароизоляционная пленка; 2 - соединительная лента
либо клей; 3 - прижимной брусок; 4 - деформационная
(компенсационная) складка из пароизоляционной пленки;
5 - клей для водозащитной пленки
из кирпича или бетона (оштукатуренной)
Пароизоляционную пленку следует присоединять к строительным элементам с гладкой поверхностью (металлу, строганой древесине, полимерным материалам) при помощи одно- или двусторонних соединительных лент или клеев, указанных изготовителем пароизоляционного материала (рисунок 4).

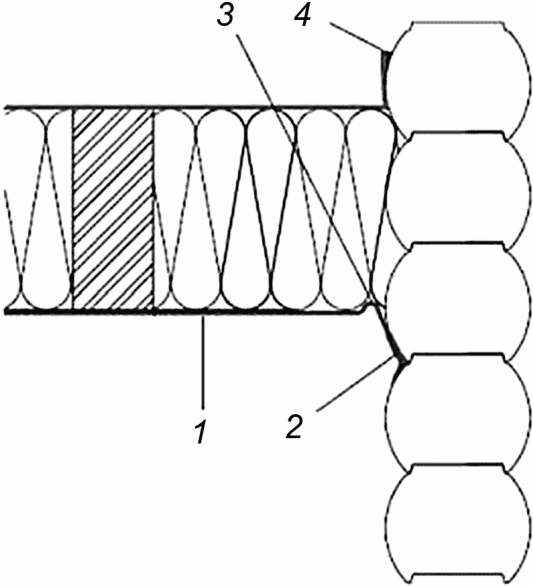

![]() 1 - пароизоляционная пленка; 2 - односторонняя
соединительная лента; 3 - компенсационная складка
из пароизоляционного материала;
4 - клей для подкровельной водоизоляции
к стене из бревна или бруса
6.2.11 Пароизоляционная пленка должна быть герметично присоединена к вентиляционным трубам, воздуховодам, антенным выводам и гибким шланговым соединениям. Для этого применяют специальные уплотнительные манжеты или самоклеящиеся ленты, мастики в сочетании с армирующей тканью.
6.2.12 Примыкание пароизоляционной пленки к коробке мансардного окна следует выполнять при помощи клея, одно- или двусторонних лент согласно технической документации изготовителя мансардных окон или пароизоляционных пленок.
6.3.1 Толщину и материал теплоизоляционного слоя принимают на основании проекта.
Примечание - Теплоизоляционный слой располагается в зависимости от конструкции крыши: поверх стропил, между стропилами или под стропилами. В конструкциях крыши с утеплением между стропилами для достижения толщины теплоизоляции, соответствующей теплотехническому расчету, может быть устроен дополнительный слой теплоизоляции поверх стропил или под стропилами.
При утеплении конструкции с деревянной стропильной системой применяют теплоизоляцию из минераловатных плит (матов), укладываемых в один или несколько слоев, либо теплоизоляцию по задувной технологии.
В случае применения металлической стропильной системы используют только варианты с утеплением поверх стропил или под стропилами. В данных конструкциях допускается применять плитные полимерные теплоизоляционные материалы.
6.3.2 Теплоизоляционные минераловатные плиты (маты) должны быть установлены враспор между стропилами (балками, прогонами) или дополнительными брусками, плотно прилегать друг к другу и к конструкциям. Зазоры между минераловатными плитами (матами) не допускаются.
Если высота сечения стропил (балок, прогонов) меньше толщины теплоизоляционного слоя, требуемого по расчету и указанного в проекте, то его необходимо устраивать между стропилами (балками, прогонами) и между каркасными брусками, установленными под или над стропилами.
6.3.3 В случае применения в качестве теплоизоляционного слоя полимерных плит (теплоизоляция из пенополистирола, экструдированного пенополистирола, пенополиуретана) выполняют их сквозное крепление саморезами с широкой шайбой к несущим конструкциям стропильной системы.
Образование щелей и зазоров между жесткими полимерными плитами необходимо контролировать. При их наличии пустоты заполняют монтажной пеной в соответствии с технической документацией изготовителя плит. Конструктивные зазоры на коньках, хребтах, ендовах и примыканиях заполняют монтажной пеной или минераловатным утеплителем.
6.3.4 В крышах с уклоном менее 30° (57%) или при использовании теплоизоляционных минераловатных плит (матов) плотностью менее 30 кг/м3 монтаж теплоизоляционного слоя необходимо производить на сплошное основание.
6.3.5 Работы по устройству теплоизоляционного слоя в наклонных конструкциях необходимо начинать с нижележащих участков.
6.3.6 Работы по устройству теплоизоляционного слоя в конструкции перекрытия холодных чердаков следует совмещать с работами по устройству пароизоляционного слоя и вести в направлении "на себя".
6.3.7 При устройстве теплоизоляционного слоя из двух и более слоев минераловатных плит (матов) швы между ними следует располагать вразбежку, обеспечивая плотное прилегание минераловатных плит (матов) друг к другу.
Для обеспечения плотного прилегания минераловатные плиты (маты) следует раскраивать с припусками по 5 мм с каждой стороны.
Минераловатные плиты (маты) одного слоя рекомендуется укладывать со смещением в соседних рядах, равным половине их длины. Стыки верхнего слоя минераловатных плит (матов) рекомендуется размещать со смещением не менее 200 мм относительно стыков нижнего слоя.
6.3.8 При утеплении конструкции перекрытия холодных неэксплуатируемых чердаков необходимо уложить поверх минераловатного утеплителя ветрозащитную пленку, предотвращающую выветривание частиц утеплителя в чердачное пространство, и установить ходовые трапы, опирающиеся на несущие конструкции, для передвижения по ним людей.
6.4.1 Выбор материала для устройства подкровельного водоизоляционного слоя следует осуществлять согласно проектной документации, технической документации изготовителей и типу кровельной системы.
Для устройства подкровельного водоизоляционного слоя следует применять диффузионные или водозащитные пленки, полимерные или битумно-полимерные рулонные гидроизоляционные материалы по сплошному основанию. Диффузионные пленки применяют в случае устройства утепленной крыши с одним вентиляционным каналом (зазором). В конструкциях неутепленных крыш могут быть использованы как диффузионные, так и водозащитные пленки.
При выполнении кровельных работ в зимний период применяют пленки с повышенной прочностью на разрыв.
6.4.2 Подкровельный водоизоляционный слой должен быть непрерывным (сплошным) на всей площади изолируемой поверхности.
Водозащитная пленка должна быть смонтирована маркировкой вверх, в сторону улицы.
6.4.3 Подкровельный водоизоляционный слой укладывают перпендикулярно к уклону крыши с нахлестом не менее 100 мм.
Положение нахлеста: верхний рулон всегда перекрывает нижерасположенный.
При монтаже подкровельный водоизоляционный слой должен быть предварительно зафиксирован степлером или гвоздями с широкой шляпкой и окончательно закреплен контробрешеткой.
6.4.4 При монтаже подкровельного водоизоляционного слоя на стропила следует:
- диффузионные пленки укладывать без провиса (с учетом рекомендаций изготовителя по натяжению при монтаже), с проклейкой или без проклейки нахлестов согласно определенной в проекте системе подкровельной изоляции;
- водозащитные пленки укладывать с небольшим провисом (не более 2 см) или внатяжку (с учетом рекомендаций изготовителя по натяжению при монтаже), с проклейкой или без проклейки нахлестов.
Примечание - Проклейку нахлестов полотен диффузионных и водозащитных пленок выполняют с помощью клеящих лент либо специальных клеевых составов, соответствующих технической документации изготовителя пленки.
Место торцевого нахлеста по ширине полотен водозащитных пленок должно быть расположено на стропильной ноге и прижато контробрешеткой.
6.4.5 На карнизном свесе водозащитную пленку укладывают на металлический капельник и приклеивают к капельнику при помощи клеящей ленты или специального клея. Водозащитная пленка должна быть приклеена ровно, без складок.
6.4.6 Водозащитную пленку укладывают до края фронтонного свеса и заводят на крайнюю контробрешетку.
6.4.7 На коньке (или хребте) утепленных крыш с одним вентиляционным каналом (зазором) диффузионные пленки укладывают с нахлестом. Если в конструкции крыши предусмотрено холодное чердачное пространство, то оно должно быть проветриваемым через конек (или хребет). При этом диффузионные пленки следует укладывать с устройством щели в районе конька (хребта). Ширина щели должна составлять не менее 100 мм. При отсутствии аэроэлемента конька (см. 9.2) или других устройств, препятствующих попаданию осадков под кровлю, рекомендуется укладывать на коньке защитную полосу из диффузионной пленки поверх контробрешетки.
6.4.8 При выполнении примыканий подкровельного водоизоляционного слоя к стенам и трубам следует предусмотреть деформационную складку не менее 20 мм. Подкровельный водоизоляционный слой заводят на вертикальную поверхность стены не менее чем на 50 мм выше поверхности черепицы и герметично присоединяют с помощью клеящей ленты или специального клея.
7.1 Перед началом монтажа контробрешетки следует проверить ровность стропил и при необходимости их выровнять. Допустимые отклонения поверхности стропил при проверке двухметровой линейкой по горизонтали - от минус 5 мм до плюс 5 мм.
7.2 После закрепления карнизных досок следует проверить качество их монтажа с помощью разметочного шнура и уровня по ГОСТ Р 58514. Линия карниза должна быть ровной и горизонтальной: допускается отклонение по горизонтали не более 1,5 мм на 1 м длины карниза.
7.4 Контробрешетку выполняют в соответствии с пунктом 6.1.3 СП 17.13330.2017 из брусков высотой не менее 50 мм, монтируя уплотнительную ленту под брусок для защиты от протечек в местах перфорации подкровельной пленки.
7.5 Обрешетку в конструкции крыш с шагом стропил до 1000 мм выполняют из брусков хвойных пород размерами 45 x 45 мм, 50 x 50 мм, 40 x 60 мм. Сечение обрешетки должно соответствовать проекту.
Обрешетку первого ряда монтируют по уровню горизонтально, обрешетку последнего ряда - параллельно коньку. Рядовые обрешетки монтируют с расчетным шагом из допустимого диапазона шага обрешетки для каждой модели черепицы. Шаг обрешетки рассчитывают с обеих сторон ската.
Перепад брусков, досок обрешетки по высоте не допускается.

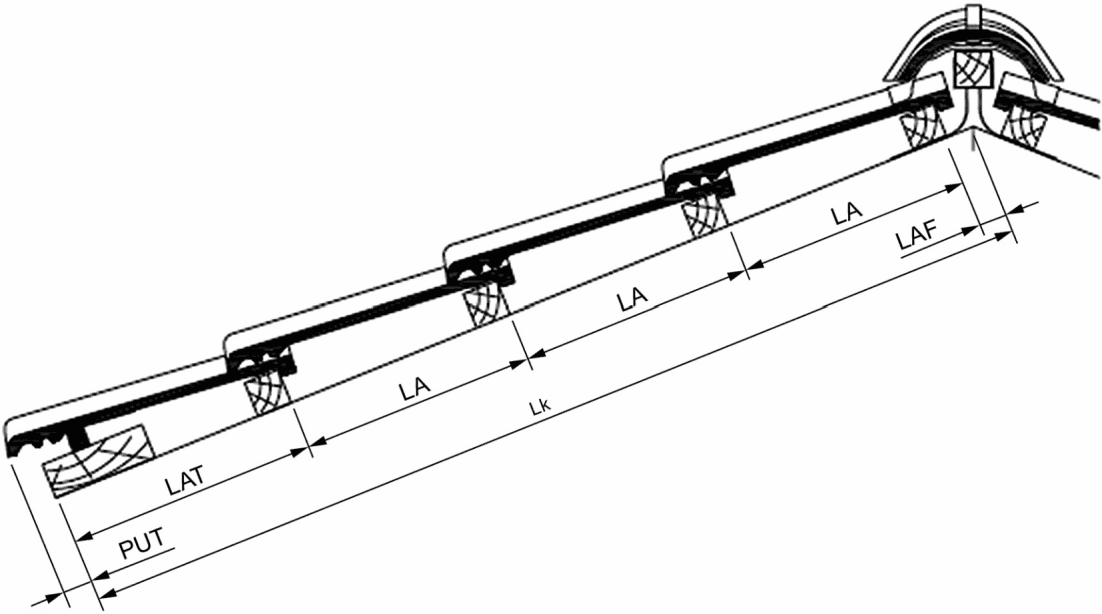

7.6 Шаг обрешетки определяют в зависимости от модели черепицы согласно рекомендациям завода-изготовителя (рисунок 5). При монтаже обрешетки следует проверять расстояние шага обрешетки не реже чем через пять рядов.
![]() На многоскатных крышах шаг обрешетки рассчитывают для каждого ската отдельно.
7.7 Монтаж обрешетки следует начинать от карниза и от края фронтона (рисунок 6).

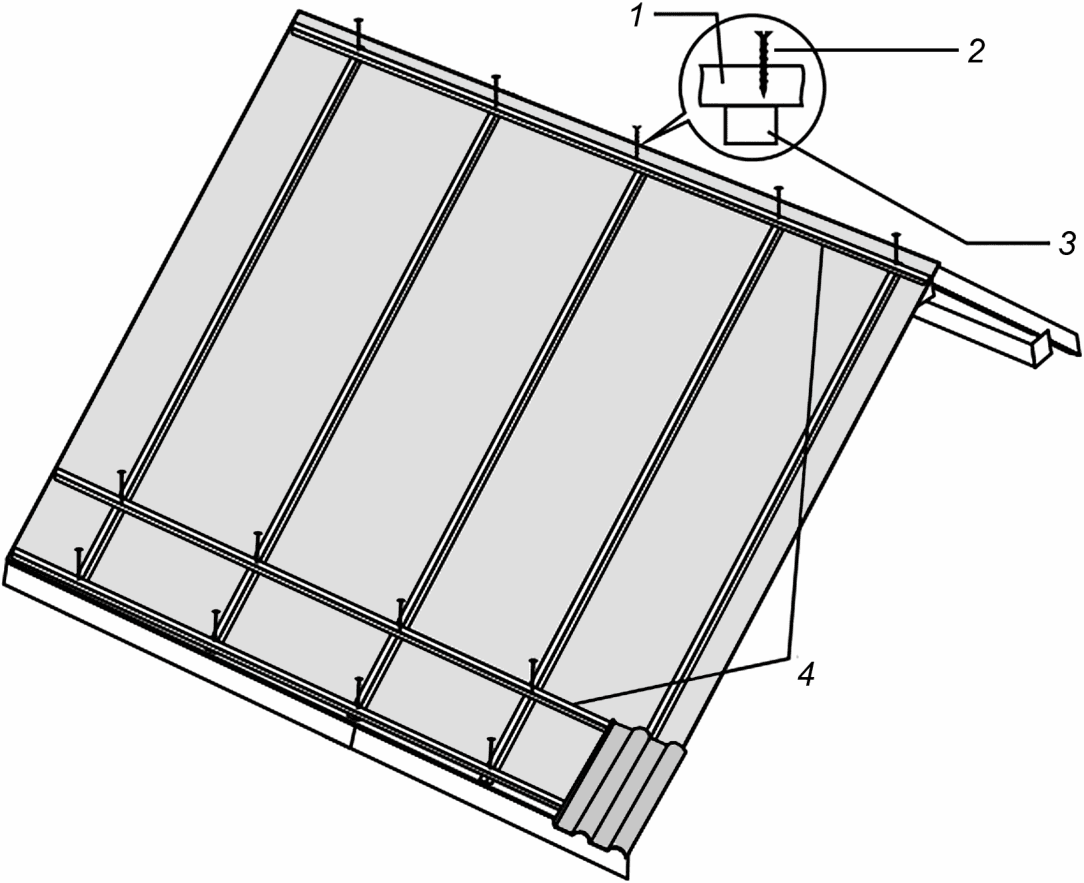

![]() 1 - обрешетка; 2 - шуруп (вкручивают со смещением
от оси обрешетки); 3 - контробрешетка; 4 - брусок
(устанавливают с использованием уровня)
Ряды обрешетки подряд на одной стропильной ноге стыковать запрещается. Места стыков рядов обрешетки должны быть разнесены в шахматном порядке.
7.8 В ендове устанавливают учащенную обрешетку. Допускается применение дощатого настила при условии организации вентиляции подкровельного пространства.
8.1 Перед началом монтажа проводят разметку обрешетки согласно рекомендациям изготовителя с учетом:
- площади поверхности ската крыши,
- полезных размеров черепицы,
- формы крыши.
8.2 Черепицу крепят к обрешетке механически саморезом или металлическим противоветровым зажимом. Тип крепления определяют в проекте в зависимости от модели черепицы, ветровых нагрузок, угла наклона крыши, высоты здания согласно рекомендациям завода-изготовителя.
Для волновой черепицы на крышах с уклоном до 60° допускается свободная укладка. Обязательному закреплению саморезами при таком способе укладки подлежит черепица на карнизе, фронтоне, коньке, хребте, ендове, рядом с примыканиями (к стенам и трубам), вокруг мансардных окон и на переломах скатов.
На крутых скатах, с уклонами, превышающими 60°, закреплению подлежит вся черепица.

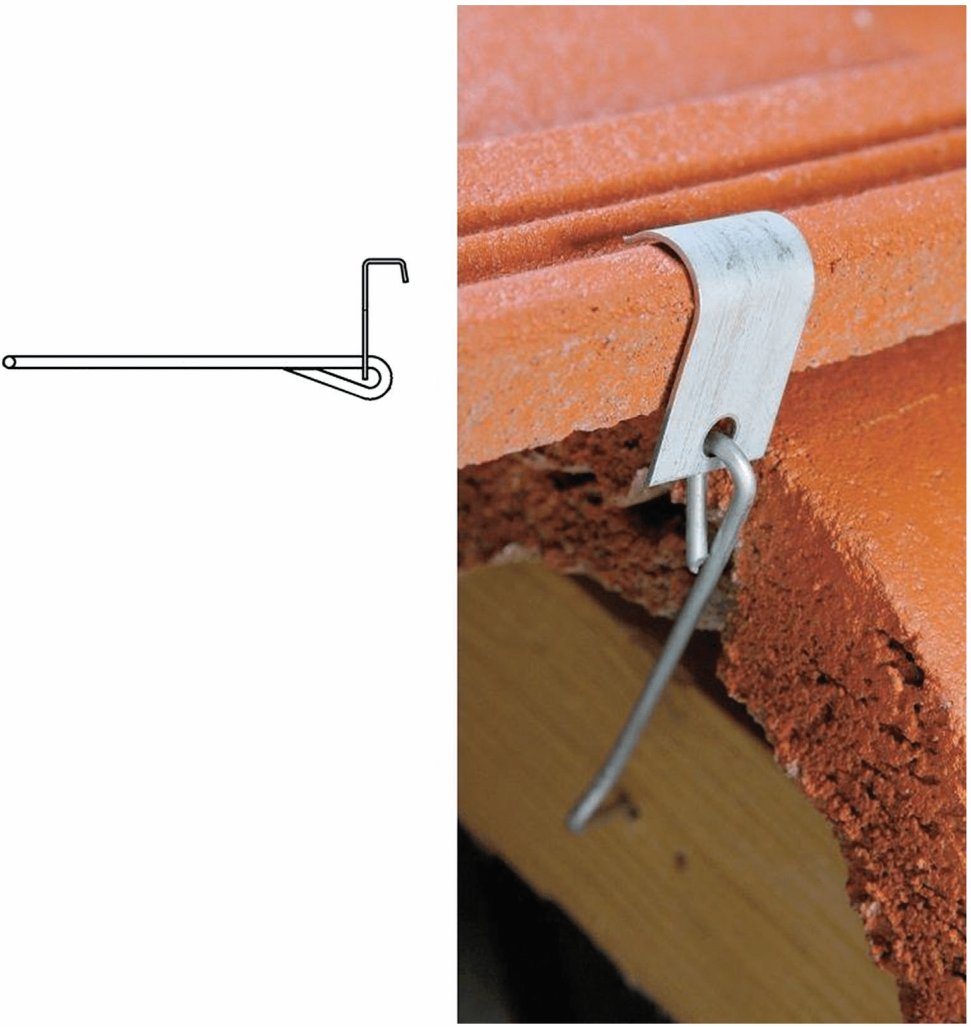

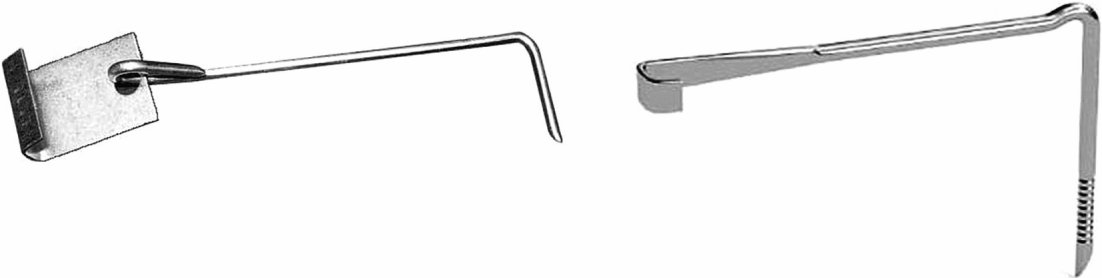

8.3.1 В регионах с повышенной ветровой нагрузкой следует установить дополнительное крепление противоветровыми зажимами (рисунок 7) в нижней части черепицы (рисунок 8).
![]() ![]() 8.3.2 При монтаже черепицы применяют одну из трех схем расстановки противоветровых зажимов, в зависимости от величины ветровых нагрузок. Выбор схемы крепления черепицы противоветровыми зажимами в зависимости от ветрового района должен быть определен проектной документацией в соответствии с рекомендациями изготовителя.
8.3.2.1 Схема 1/3
В горизонтальном ряду противоветровым зажимом крепят каждую третью черепицу. Крепление черепицы в смежных рядах выполняют в шахматном порядке, со смещением на одну черепицу относительно предыдущего ряда (рисунок 9).
![]() 8.3.2.2 Схема 1/2
В горизонтальном ряду противоветровым зажимом крепят каждую вторую черепицу. Крепление черепицы в смежных рядах выполняют в шахматном порядке, со смещением на одну черепицу относительно предыдущего ряда (рисунок 10).
![]() 8.3.2.3 Схема 1/1
Крепят каждую черепицу.
8.4 Черепицу выпускают с крепежными отверстиями в верхней части. В случае отсутствия крепежных отверстий заводской готовности для механического закрепления черепицы следует просверлить в ней отверстие согласно используемому крепежу.
8.5 Для закрепления подрезанной черепицы на хребтах и ендовах используют саморезы, проволоку или специальный зажим для крепления подрезанной черепицы.
8.6 При креплении саморезом не допускается затягивать саморез до упора.

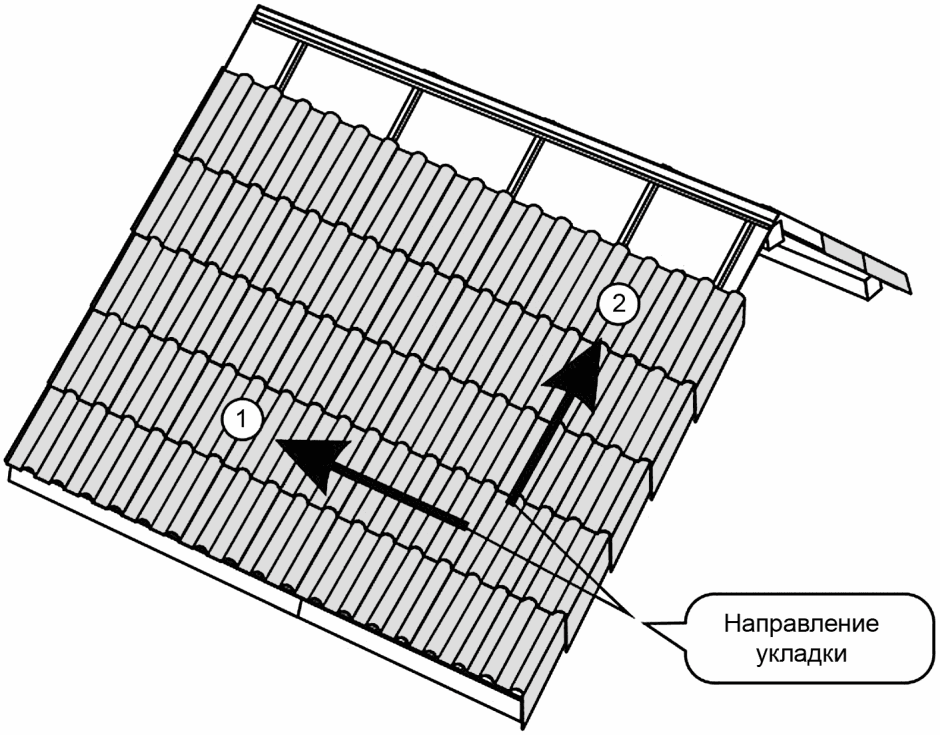

8.7 На фронтонный свес укладывают универсальную либо боковую черепицу, фронтонную планку или другой фасонный элемент для фронтона.
В случае применения боковой черепицы на обрешетке отмечают левый край боковой черепицы и влево от нее размечают положение будущих столбцов. С помощью шнурки эту разметку наносят на обрешетку по всей высоте ската.
Свободно выкладывают нижний первый ряд черепицы. Положение каждой третьей черепицы равняют по нанесенным ранее отметкам. Каждую черепицу нижнего ряда закрепляют к обрешетке одним саморезом или металлическим противоветровым зажимом.
Далее выкладывают столбец боковой черепицы по предварительно отмеченной вертикальной линии. Каждую черепицу крепят в верхней части саморезами. Дальнейшую раскладку черепицы на скате проводят справа налево и снизу вверх по нанесенной на обрешетку вертикальной разметке (рисунок 11).
![]() 8.8 Подрезка рядовой черепицы на фронтонном свесе для подгонки ширины кровельного покрытия не допускается.
8.9 Для обеспечения вентиляции подкровельного пространства устанавливают специальную вентиляционную черепицу на следующих участках крыши:
- над и под мансардными окнами;
- над и под печными трубами, вентиляционными шахтами и дымоходами;
- на горизонтальном участке примыкания кровли к стене.
Допускаются другие варианты устройства дополнительных вентиляционных элементов, способствующих усилению подкровельной вентиляции (установка вентиляционных турбин, аэраторов, вентилируемых примыканий из планок, вентиляционных патрубков).

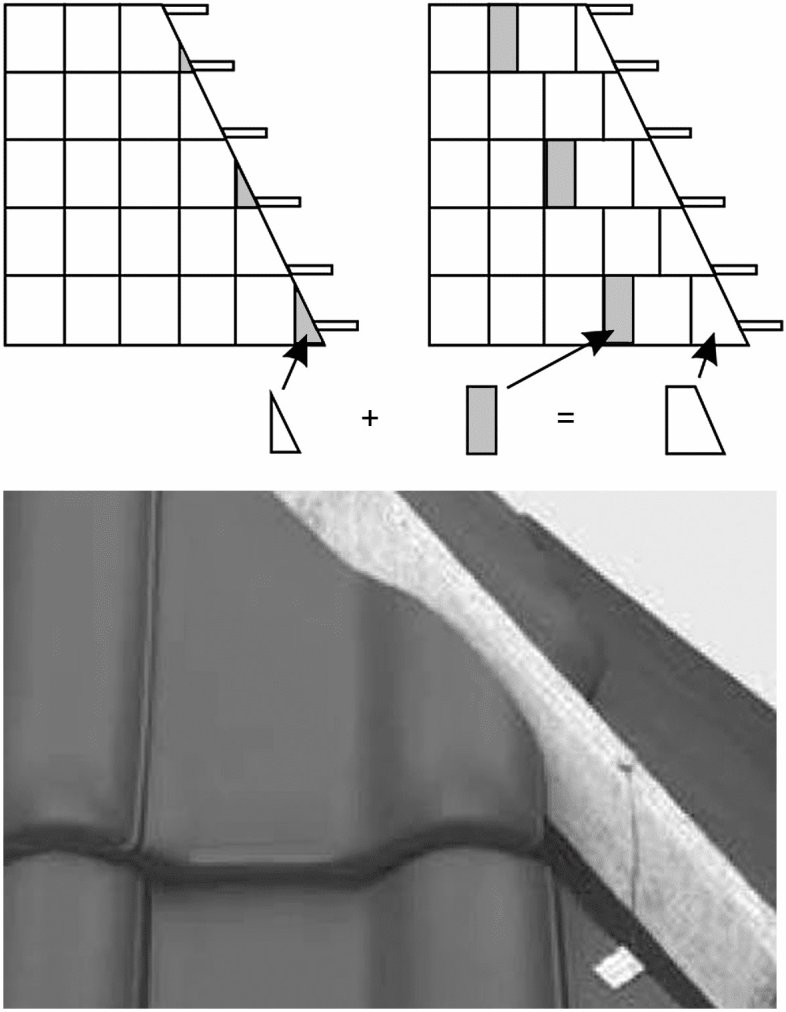

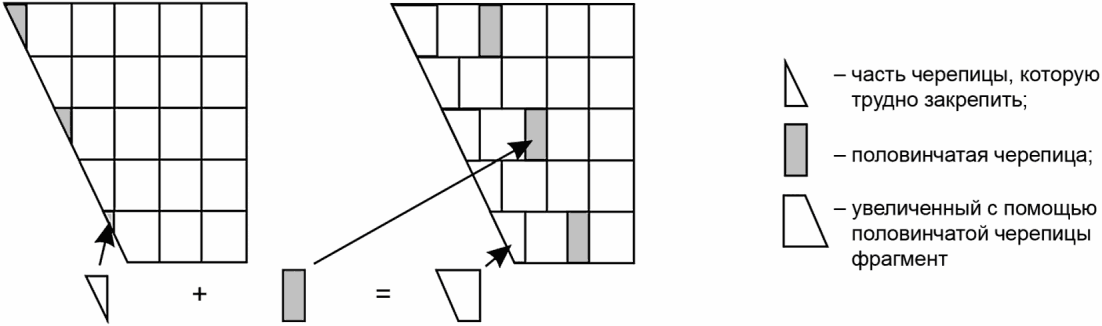

8.10 В случае укладки черепицы на скатах крыши треугольной формы (в случае вальмовой или шатровой формы крыши) разметку начинают от середины ската по направлению к хребтам (рисунок 12).

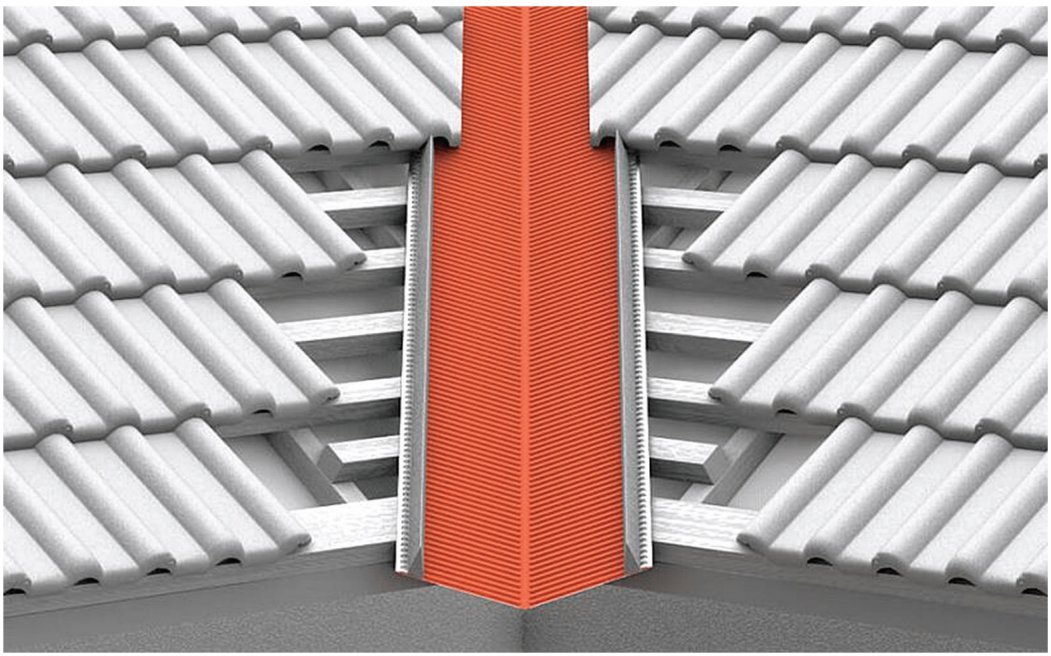

![]() 9.1.1 Для устройства ендовы используют желобок из листа кровельного металла либо желобок ендовы заводской готовности (рисунок 13). Допускается устройство ендовы из черепицы.
![]() заводской готовности
9.1.2 Желобок ендовы укладывают, начиная с карнизного свеса, по направлению снизу вверх. В верхней части желобок фиксируют к обрешетке двумя гвоздями с отступом от верхней кромки 1 - 2 см. Следующий желобок укладывают на нижний с нахлестом 10 см.
С обеих сторон желобок крепят к обрешетке скобами с шагом около 40 см.
Если проектом предусмотрен стык ендов ниже конька, то желобки с обеих сторон подрезают для плотного сопряжения и герметично соединяют.
9.1.3 С обеих сторон ендовы вдоль всего карнизного свеса устанавливают аэроэлемент свеса. Он не должен заходить в ендову далее 10 см от края желобка ендовы.
9.1.4 Перед началом укладки черепицы на желобке в ендове отмечают линию подрезки с помощью шнурки таким образом, чтобы нахлест черепицы на желобок составлял 8 - 10 см.
Рядовую черепицу подрезают под углом по отмеченной линии. Шип черепицы, попадающий на плоскость ендовы, должен быть отбит или подрезан. Следует избегать использования маленьких треугольных фрагментов черепицы, которые трудно закрепить. Для обеспечения качественного крепления обрезанной черепицы используют половинчатую черепицу (рисунок 14).
![]() После завершения укладки черепицы на обоих скатах видимая часть ендовы, не закрытая черепицей, должна соответствовать проекту.

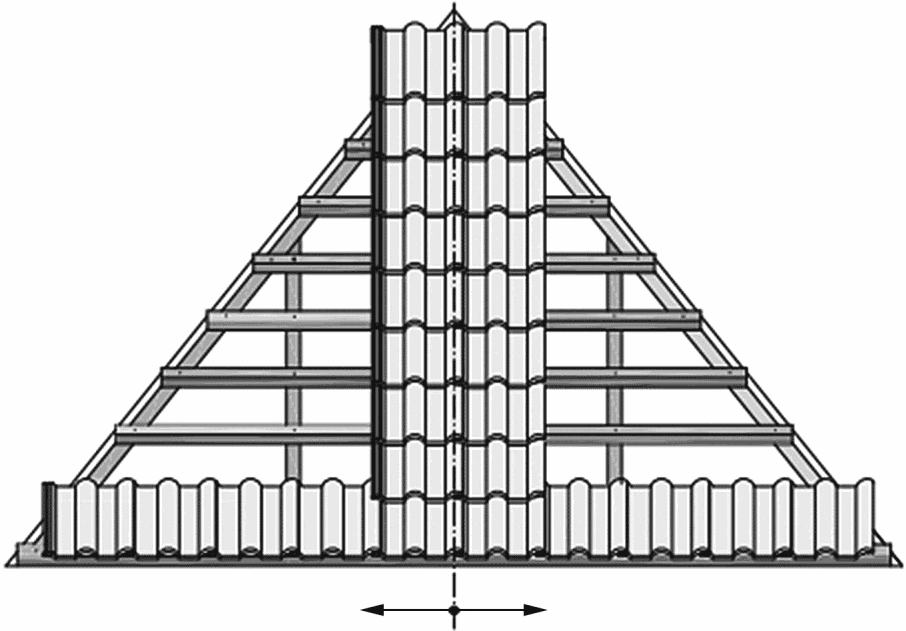

Для монтажа черепицы на коньке, хребте следует установить коньковый брусок, как это показано на рисунке 15. Допускается применение коньковой доски при условии обеспечения вентиляции подкровельного пространства.
![]() Черепицу укладывают по аналогии с 9.3.1 с зазором в 2 - 3 см между краем черепицы и хребтовым бруском (рисунок 16).
![]() 9.3.1 При выполнении примыкания к прямоугольной трубе выше трубы по скату на подкровельной водоизоляции следует смонтировать водоотводящий желобок, выполненный из уголка из оцинкованной стали либо из водоизоляционной пленки с применением клеящих лент и герметиков, соответствующих проекту.
9.3.2 При выполнении примыканий к прямоугольной трубе изготавливают герметизирующий фартук (оклад).
Перед монтажом фартука (оклада) необходимо убедиться, что прямоугольная труба оштукатурена.
Примечание - Фартук (оклад) может быть выполнен по различным технологиям: из металла в технике двойного фальца, из герметизирующих лент (металлических и полимерных).
9.3.3 Фартук следует завести на трубу на высоту не менее 150 мм от кровли.
Ширина фартука по плоскости ската крыши от каждой из четырех сторон прямоугольной трубы должна составлять не менее чем 100 мм.
9.3.4 При выполнении примыкания к прямоугольной трубе шириной 80 см и более требуется устройство уклонообразующей конструкции над трубой выше по плоскости ската крыши.
Уклонообразующую конструкцию допускается выполнять из кровельного материала, из металла в технике двойного фальца либо из рулонных герметизирующих материалов по уклонообразующему несущему основанию.
9.3.5 При выполнении примыкания к круглой трубе используют фартук заводского изготовления в соответствии с проектом и рекомендациями изготовителя черепицы.
Мансардное окно устанавливают в заранее подготовленный проем согласно инструкции изготовителя окна.
9.5.1 Подшивку карнизного свеса следует выполнять из софитов, металлических листов, деревянной доски или иных материалов.
В случае, если кровлю из черепицы выполняют над холодным чердаком с организацией вентиляции через слуховые окна и аэраторы, для подшивки карнизного свеса следует применять софиты с последующей установкой вентиляционных решеток либо доски, которые устанавливают с зазором.
9.5.2 При монтаже подшивки карнизного свеса имеющийся зазор между водозащитной пленкой и кровельным покрытием должен быть защищен сеткой с мелкими ячейками (из полимерных материалов или вязаной из металлических коррозионно-стойких материалов) и прикрыт карнизной планкой.
10.1 Внешний водоотвод на крыше с кровлей из черепицы необходимо монтировать независимо от высоты здания и вылета карнизного свеса.
10.2 Система внешнего водоотвода должна обеспечивать сбор атмосферных осадков, стекающих по скатам крыши, равномерное разведение воды по водосточным желобам в водоприемные воронки и отведение ее от цоколя здания через водосточные трубы.
10.3 Водосточные желоба должны быть установлены на крюках вдоль карнизов кровли ниже края черепицы с уклоном не менее 3 мм на 1 пог. м.
Перед монтажом водосточных желобов необходимо провести промежуточные измерения установки крюков с помощью уровня по ГОСТ Р 58514 и разметочного шнура. После установки водосточного желоба следует повторно проверить наличие уклона с помощью уровня и при необходимости сместить крюки для обеспечения необходимого уклона.
Расстояние между крюками должно соответствовать расстоянию, рекомендованному изготовителем водосточной системы для климатических условий региона строительства, но составлять не более 600 мм.
Расстояние от верхней точки водосточного желоба до водоприемной воронки не должно превышать 12 м.
10.4 При установке водосточного желоба на коротких крюках, с креплением к карнизной доске, в желоб заводят капельник.
При установке водосточного желоба на длинных крюках в него может быть заведена карнизная планка. В этом случае капельник располагают под водосточным желобом.
10.5 При монтаже системы внешнего водоотвода необходимо соблюдать рекомендации изготовителя по компенсации температурного расширения.
10.6 Водосточные трубы, которые выходят на тротуары с большим движением людей, должны быть выполнены в антивандальном исполнении или иметь защитные металлические ограждения.
10.7 Край нижнего колена трубы должен располагаться не выше 300 мм и не ниже 100 мм от земли.
10.8 При наличии рядом со зданием деревьев в водосточный желоб или водоприемные воронки следует установить сетки листвоуловителя.
11.1.1 Элементы системы безопасности и обслуживания (снегозадержания, лестниц, переходных мостиков и др.) должны иметь тип крепления, предназначенный для черепицы, согласно проектной документации и соответствовать требованиям ГОСТ Р 58405 и ГОСТ Р 59634. Монтаж элементов системы безопасности и обслуживания производят в соответствии с инструкциями изготовителя.
11.1.2 Вид системы снегозадержания, ее комплектация и количество точек крепления зависят от климатических особенностей региона, угла наклона крыши и длины ската.
11.1.3 Первый ряд элементов систем линейного снегозадержания должен быть смонтирован над наружной стеной.
Точечное снегозадержание устанавливают, начиная со второго или третьего ряда.
11.2.1 На крыше с кровлей из черепицы могут быть смонтированы элементы систем антиобледенения и молниезащиты, установлено иное инженерное оборудование (системы кондиционирования, солнечные батареи и др.).
11.2.2 Системы антиобледенения, молниезащиты и иные инженерные системы со сквозным креплением не должны нарушать функции водоизоляции кровельного покрытия.
12.1.1 Входному контролю подлежат документация, материалы и изделия. На этапе входного контроля проводят приемку несущего основания крыши. Этапы входного контроля приведены в приложении А.
12.1.2 При входном контроле документации проверяют всю поступившую документацию, включая проектную и организационно-исполнительную (проект производства работ).
Проектная документация должна содержать рабочие чертежи, планы, разрезы в объеме, необходимом для выполнения работ. В случае отсутствия в проектной документации необходимой информации для производства работ или ее неточности, документация должна быть отправлена на доработку.
Организационно-исполнительная документация должна содержать:
- технологические карты производства работ;
- решения по безопасному выполнению работ и организации рабочих мест;
- последовательность выполнения работ;
- места складирования, последовательность и методы подъема материалов;
- тип лесов и схему их установки либо схему точек крепления средств индивидуальной защиты.
12.1.3 Входной контроль черепицы организуют на основании данных маркировки изделий и сопроводительной документации.
12.1.4 Входной контроль паро-, ветро- и водозащитных, теплоизоляционных материалов выполняют путем определения соответствия технических требований поступивших материалов требованиям проектной и нормативной документации.
12.1.5 Входной контроль пиломатериалов проводят по ГОСТ 8486-86 (раздел 2).
12.1.6 Входной контроль соответствия материалов следует осуществлять визуально.
При визуальном контроле черепицы проверяют отсутствие сколов, трещин, иных повреждений, наличие маркировки на изделиях.
12.1.7 Результаты входного контроля материалов и изделий должны быть занесены в журнал входного учета и контроля качества получаемых деталей, материалов, конструкций и оборудования.
12.1.8 При приемке несущих конструкций (основания) проверяют размеры скатов на соответствие проектным размерам, а также прямолинейность конька, хребтов, карнизов, ендов, торцов. Результат проверки основания оформляют актом, рекомендуемая форма которого приведена в ([5], приложение 4).
12.2.1 В ходе операционного контроля лицо, осуществляющее строительство, проверяет соответствие последовательности и состава выполненных работ, соблюдение режимов и соответствие показателей качества выполнения операций и их результатов требованиям проектной, технической и нормативной документации, распространяющейся на данный этап работ.
Результаты операционного контроля следует фиксировать в общем журнале работ или специальном журнале по отдельным видам работ, форма которых приведена в [6].
12.2.2 Контролю подлежат скрытые виды работ на каждом этапе строительства с составлением акта освидетельствования скрытых работ согласно ([6], приложение 3).
12.2.3 Операционный контроль следует проводить визуально, а также инструментально с помощью линейки по ГОСТ 427 или рулетки по ГОСТ 7502, в соответствии с приложением А.
12.2.4 В процессе монтажа крыши с кровлей из черепицы операционному контролю подлежат следующие виды работ:
- устройство пароизоляционного слоя;
- устройство теплоизоляционного слоя;
- устройство подкровельной водоизоляции;
- устройство обрешетки и контробрешетки, карнизной доски;
- монтаж вентиляционной сетки, капельника, водоотводящих желобков над препятствиями, желобков ендовы, планок карниза, примыканий;
- монтаж рядового кровельного покрытия;
- монтаж конька, фронтонного свеса, планки примыкания;
- монтаж внешнего водоотвода.
12.3.1 Оценку соответствия выполненных работ требованиям проектной документации выполняют путем документарной проверки исполнительной документации на полноту сведений в представленных материалах:
- документации, подтверждающей осуществление входного контроля применяемых строительных материалов и изделий;
- актов приемки основания (несущих конструкций);
- актов, оформляемых в ходе освидетельствования скрытых работ и ответственных конструкций;
- общего журнала работ.
12.3.2 Оценку соответствия выполненных работ требованиям нормативной документации проводят в ходе документарной проверки в случае изменений в проекте, внесенных после начала работ.
12.3.3 Результат оценки соответствия кровельных работ требованиям проектной документации следует оформлять актом.
12.3.4 Карта контроля выполнения требований настоящего стандарта приведена в приложении А.
13.1 Выполнение работ на высоте следует осуществлять с учетом правил по охране труда [1], [2], [3], [4].
13.2 При выполнении кровельных работ рекомендуется использование строительных лесов, в том числе подвесных, установленных по всему периметру кровли или в местах выполнения кровельных работ. Ограждения лесов должны быть выше уровня поверхности кровли не менее чем на 1,1 м. Для предотвращения падения с высоты инструментов и кровельных материалов ограждения лесов должны иметь защитную сетку.
13.3 Работа с черепицей должна осуществляться в защитных очках, перчатках и спецодежде. Проход под упаковками с черепицей при их перемещении запрещен.
(обязательное)
Таблица А.1
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/2/gost_41580.html
На правах рекламы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
