а - для кровли из штучной (цементно-песчаной либо
керамической) черепицы; б - для кровли из битумной черепицы
3.3 элементы крепления: Элементы систем безопасности, предназначенные для их крепления к несущей конструкции крыши через кровлю.

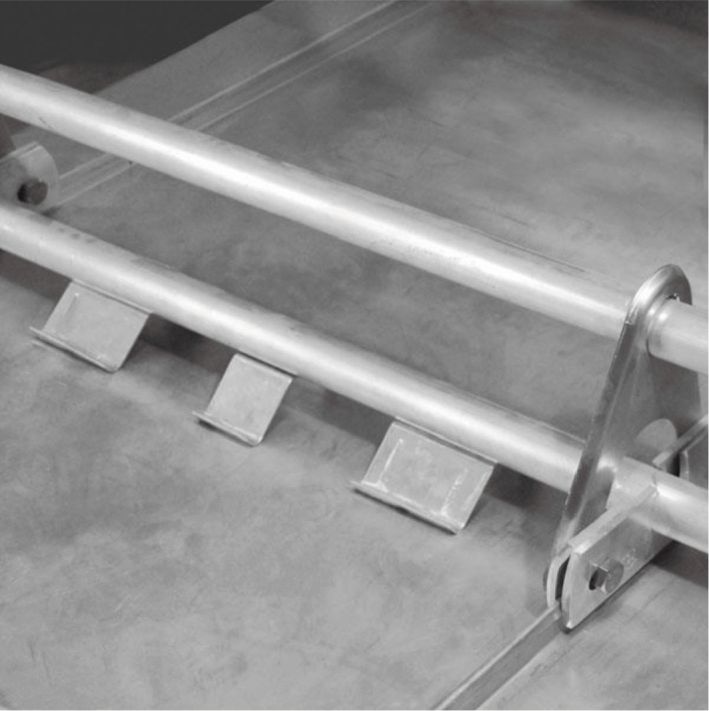

3.4 льдоулавливатель: Дополнительный элемент системы трубчатого и решетчатого снегозадержания, предназначенный для удержания небольшого количества снега и льда от сползания по поверхности кровли (рисунок 2).
![]() 3.5 кровля: Элемент крыши, предохраняющий здание от проникновения атмосферных осадков.
3.6 несущая конструкция крыши: Часть крыши, которая несет нагрузку и распределяет ее на нижележащие конструкции здания.

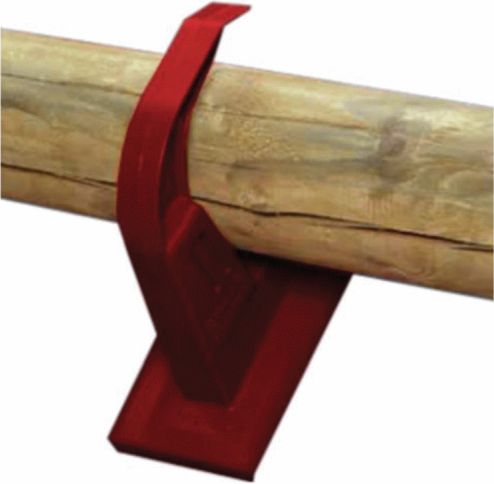

3.7 бревенчатая система снегозадержания: Система, которая состоит из элементов крепления и деревянного оцилиндрованного бревна (рисунок 3).
![]() бревенчатой системы снегозадержания
4.1 Системы снегозадержания классифицируют:
- на линейные;
- точечные.
Линейные системы снегозадержания подразделяют:

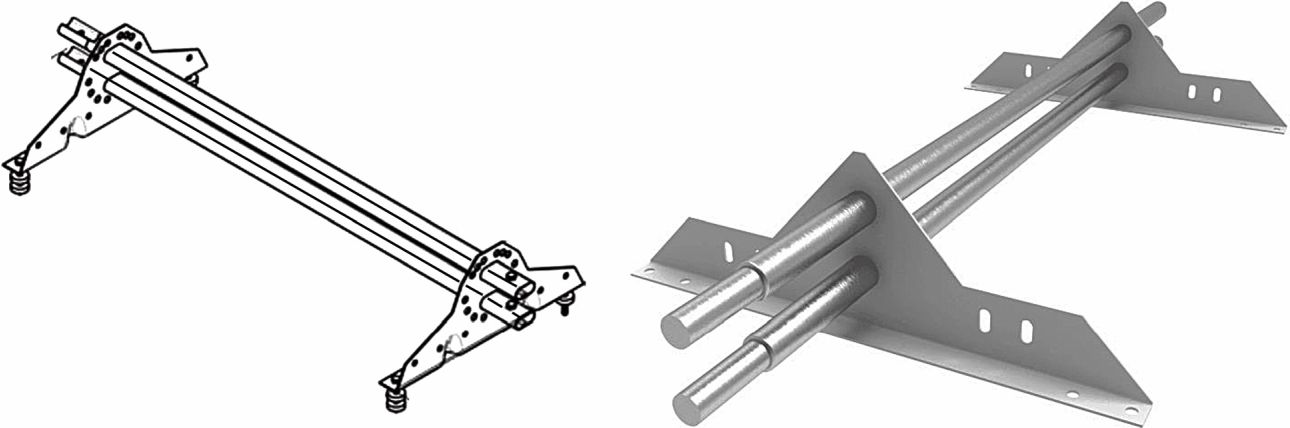

- на трубчатые (рисунок 4);

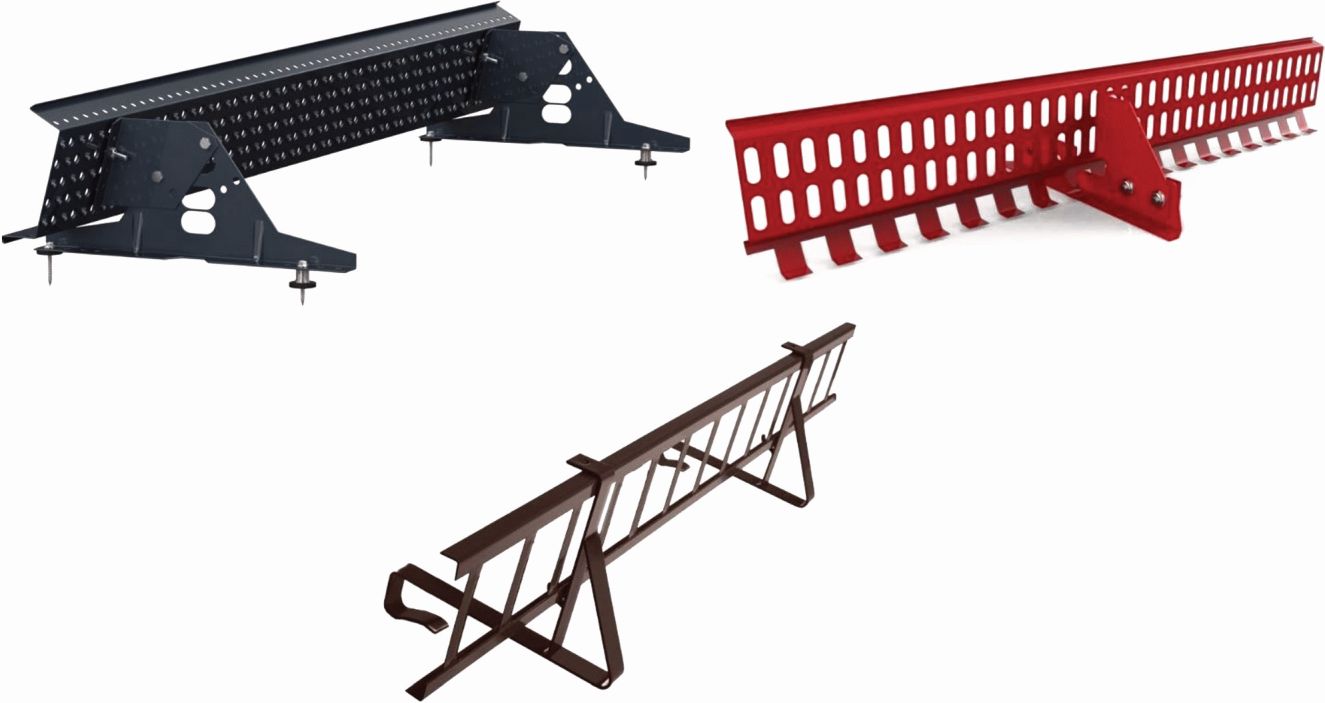

- решетчатые (рисунок 5).
![]() Примечание - Бревенчатое снегозадержание не классифицируется.
![]() 4.2 Тип крепления системы снегозадержания зависит от типа кровли, для которой он предназначен: для фальцевой кровли, металлочерепицы и профилированных металлических листов, гибкой битумной черепицы, разных форм штучной керамической и цементно-песчаной черепицы, сланца и других видов кровельных материалов.
5.1.1 Система снегозадержания должна соответствовать требованиям настоящего стандарта и изготавливаться по конструкторской и технологической документации, утвержденной предприятием-изготовителем в установленном порядке.
5.1.2 Элементы системы снегозадержания для крыш должны быть изготовлены из металла, устойчивого к коррозии, а также к атмосферным и климатическим воздействиям в течение всего срока службы.
Материалы не должны иметь дефектов и посторонних включений, которые могут ухудшать их несущую способность.
Отдельные элементы системы снегозадержания могут быть выполнены из иных материалов.
Примечание - Элементы соединения труб изготавливают из полимерных материалов. Применяют подкладки для опор снегозадержания из резины.
5.1.3 Тип металла и тип конструкции системы снегозадержания должен соответствовать материалу кровли. Запрещено использовать систему снегозадержания из металла, образующую гальваническую пару с металлом кровельного покрытия.
5.1.4 Тип крепления системы снегозадержания должен соответствовать материалу кровли и несущей конструкции.
5.1.5 Элементы системы снегозадержания не должны иметь острых выступов, кромок и заусенцев.
5.2.1 Элементы системы снегозадержания производят:
- из стального горячеоцинкованного проката по ГОСТ 14918 либо холоднокатаного тонколистового горячеоцинкованного с полимерным покрытием по ГОСТ 34180;
- меди по ГОСТ 1173;
- алюминия по ГОСТ 4784 либо ГОСТ 21631;
- нержавеющей стали по ГОСТ 5632.
Допускается применение иных марок металлов, если изделия, выполненные из них, соответствуют требованиям настоящего стандарта.
5.2.2 Изделия, выполненные из листового стального проката, должны иметь металлическое защитное покрытие - цинковое класса не менее 140 либо алюмоцинковое класса не менее 100, а также полимерное порошковое покрытие толщиной не менее 60 мкм по ГОСТ 9.410. Рекомендованный класс защитного цинкового покрытия - 275.
5.2.3 Цвет полимерного покрытия принимают по каталогам цветов RAL и другим каталогам.
5.2.4 Для производства элементов трубчатых систем снегозадержания из стали применяют трубы согласно 2.6, 2.8, 2.9 ГОСТ 10705-80 и 9, 10 ГОСТ 10704-91.
5.2.5 Толщина стенок труб в трубчатых системах снегозадержания - не менее 1,0 мм.
5.3.1 Изделие не должно иметь видимых дефектов поверхности и соединений, а также дефектов заготовок (пористость, усадочные раковины, неметаллические включения, закаты, расслоения); механической обработки (ожоги, продиры, заусенцы, риски, трещины, прорезы); сварки (трещины, непровары, поры, подрезы); термической обработки (закалочные трещины); сборки (риски, задиры, смещения кромок свариваемых деталей, несоответствие размеров деталей конструкторской документации на них).
Допустимо образование сгустков на поверхности стали в результате горячего цинкования.
5.3.2 Для меди допустимо появление следов температурного воздействия на поверхности изделия в зонах термического влияния (сварки и высокотемпературной пайки). Эти следы не являются дефектом.
5.3.3 Предельные отклонения размеров должны соответствовать значениям, указанным в технической документации производителя.
Снегозащитные ограждения и их элементы крепления должны выдерживать распределенную нагрузку 5 кН/м (500 кгс) перпендикулярно линии системы снегозадержания, а также точечную нагрузку 1,5 кН во всех точках в направлении наклона ската крыши.

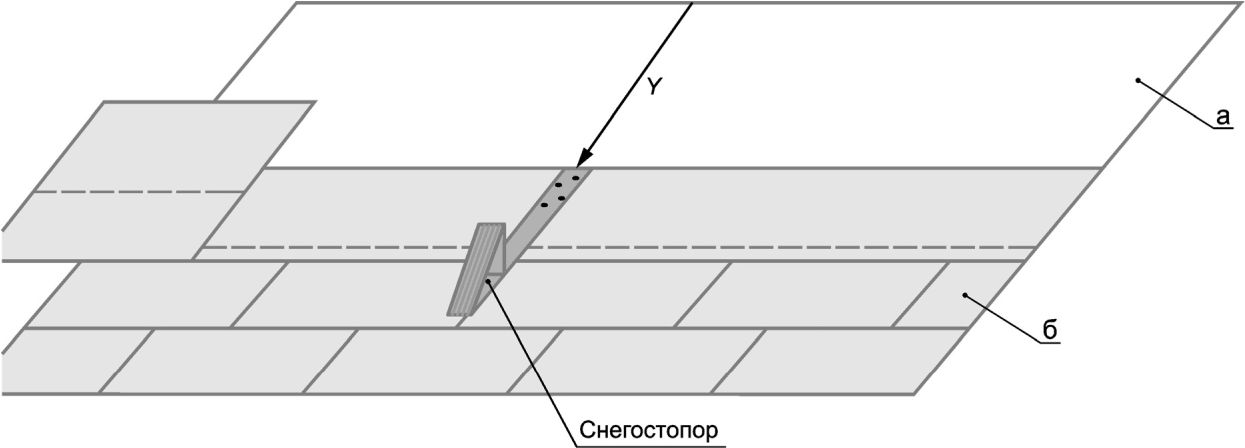

5.5.1 Снегостопоры предназначены для восприятия усилий, действующих по направлению уклона крыши (ось Y, рисунок 5).
![]() а - основание под водоизоляционный слой; б - кровля
(водоизоляционный слой) из гибкой черепицы

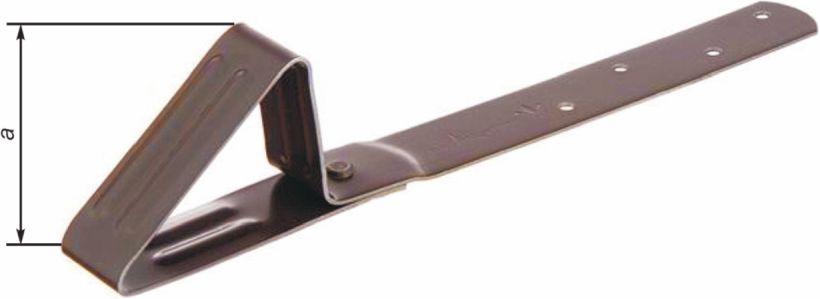

5.5.2 Высота подъема крюка - не более 120 мм.
![]() а - высота подъема крюка
Рисунок 7 - Определение высоты подъема крюка
5.5.3 Снегостопор должен выдерживать точечную нагрузку 1,5 кН во всех точках в направлении наклона ската крыши.
6.1.1 Оценку соответствия элементов систем снегозадержания требованиям настоящего стандарта и заявленным значениям характеристик подтверждают:
- результатами первичных испытаний образцов;
- контролем производственного процесса на предприятии, включая контроль готовой продукции, осуществляемый производителем продукции.
6.1.2 Испытание проводят на контрольном образце. Если образец не выдержал испытания, то возможно проведение повторных испытаний на трех контрольных образцах, в этом случае испытание должны выдержать все образцы.
6.1.3 Испытания систем снегозадержания, которые могут быть укомплектованы несколькими типами креплений для разных видов кровли, проводят для каждого типа крепления отдельно.
6.2.1 Испытания на статическую распределенную нагрузку линейных систем снегозадержания производят в соответствии с приложением А.
6.2.2 Испытание на статическую нагрузку точечных систем снегозадержания проводят и фиксируют результаты аналогично испытаниям линейных систем (приложение А) с приложением точечной нагрузки 1,5 кН на высоте 100 мм от точек крепления к кровле.
6.3.1 Контроль наличия видимых дефектов проводится визуально на расстоянии от глаз до поверхности примерно 600 мм при освещении 150 люкс.
6.3.2 Основные размеры элементов системы снегозадержания проверяют инструментально с применением мерительного инструмента (рулетка металлическая по ГОСТ 7502, линейка металлическая по ГОСТ 427, штангенциркуль по ГОСТ 166).
7.1 Упаковку изделия выполняют в соответствии с документацией предприятия-изготовителя, утвержденной в установленном порядке. Упаковка должна обеспечивать сохранность изделий и их защитно-декоративного покрытия от механических повреждений и воздействия влаги.
7.2 Каждая упаковка должна иметь маркировку, содержащую следующую информацию:
- наименование изделия;
- дату изготовления и/или номер партии;
- наименование и юридический адрес изготовителя;
- торговое наименование изделия;
- область применения изделия.
Допускается приводить в упаковочном листе другую информацию, а также информацию рекламного характера.
7.3 Любые рекомендации по транспортированию, хранению и погрузочно-разгрузочным работам должны быть отчетливо видимыми на упаковке.
7.4 Изделия сопровождают техническим листом на продукцию. Форма технического листа на продукцию приведена в приложении Б.
7.5 При транспортировании изделия должны быть надежно закреплены и предохранены от перемещения и механического повреждения.
7.6 Запрещается укладывать на изделия тяжелые грузы, способные вызвать их деформацию.
7.7 Изделия хранят в крытом хранилище или под укрытием.
8.1 Комплект системы снегозадержания должен содержать инструкцию по монтажу и обслуживанию изделий.
8.2 Инструкция по монтажу и эксплуатации должна содержать информацию, необходимую для безопасного монтажа и технического обслуживания изделия:
- требования к несущим конструктивным элементам крыш;
- способ крепления к несущей конструкции крыши;
- тип кровельного материала, с которым допускается применять данное изделие.
В инструкции следует указать, что при эксплуатации систем снегозадержания требуется проведение ежегодных осмотров в весенний и осенний период, а также каждый раз после обильных снежных осадков проведение проверки на целостность, отсутствие повреждение и деформаций.
9.1 Изготовитель гарантирует соответствие изделий требованиям настоящего стандарта при условии соблюдения потребителем правил транспортирования, хранения, монтажа, эксплуатации, а также применения изделия в соответствии с инструкциями производителя, нормативной и проектной документацией.
9.2 Гарантийный срок службы изделий устанавливают в договоре на поставку, но не менее положенного по установленному.
(обязательное)
СНЕГОЗАДЕРЖАНИЯ С РАСПРЕДЕЛЕННОЙ НАГРУЗКОЙ
А.1 Метод статических испытаний с распределенной нагрузкой предназначен для линейных систем снегозадержания.
А.2 Оборудование
Для проведения испытания требуется следующее оборудование:
- макет для установки комплекта опытных образцов, имитирующий несущее основание крыши со смонтированной кровлей, соответствующий типу опоры снегозадержания, который выполнен из нестроганой доски толщиной 25 мм и бруса толщиной 150 мм.
Монтаж системы снегозадержания выполняется в соответствии с инструкцией производителя. При проведении испытаний изделий с креплением для фальцевой кровли установка производится на каждый фальц;
- нагрузочное устройство для постепенного приложения и снятия нагрузки.
А.3 Подготовка к испытанию
Опытный образец устанавливают в соответствии с инструкциями изготовителя.
А.4 Проведение испытания
Нагрузку q равномерно распределяют на четыре равных участка P площадью 100 x 100 мм (либо в узких частях ширина участка - 100 мм) согласно рисунку А.1.
Распределенная статическая нагрузка q = 5 кН/м.
![]() q - равномерно распределенная нагрузка; P - участок
приложения нагрузки; a - расстояние между участками
приложения нагрузки; L - длина изделия
Расстояние a между четырьмя участками P составляет одну четверть длины изделия L и рассчитывается по формуле:
a = L/4.
Испытательную нагрузку P1 на участок P рассчитывают по формуле:
P1 = gL/4.
Пример - расчет распределения нагрузки (рисунок А.2):
L = 1,20 м,
P1 = (5 x 1,20)/4 = 1,50 кН,
a = 1,20/4 = 0,30 м.
![]() при длине изделия L = 1,20 м
Пример - расчет распределения нагрузки (рисунок А.3):
L = 2,00 м,
P1 = (5 x 2,00)/4 = 2,00 кН,
a = 2,00/4 = 0,50 м.
![]() при длине изделия L = 2,00 м
Расстояние между опорами соответствует рекомендациям производителя по монтажу.
Точность измерения нагрузки составляет +/- 1%.
Устройство для измерения деформации - с точностью +/- 1 мм.
Нагрузку прилагают на высоте 100 мм над предусмотренной поверхностью кровли.
Испытательную нагрузку прилагают постепенно и поддерживают постоянной в течение 10 мин.
Прибор для измерения деформации обнуляют.
Считывается деформация. Деформация измеряется там, где она считается наибольшей. Опытный образец разгружают и считывают остаточную деформацию.
А.5 Результат
Испытание считается пройденным, если по результатам испытания остаточная деформация не превышает 5 мм.
А.6 Отчет об испытаниях
Отчет об испытаниях должен содержать:
а) ссылку на настоящий стандарт;
б) наименование изготовителя;
в) описание изделия, включая спецификацию всех элементов;
г) способ крепления, тип основания, расстояние между опорами;
д) величину примененной нагрузки, положение нагрузки, деформации под нагрузкой и деформации после снятия нагрузки;
е) наименование организации, проводящей испытания, и дату испытания.
(обязательное)
