"ГОСТ Р 70573-2022. Национальный стандарт Российской Федерации. Элементы облицовки, узлы и детали крепления фасадных навесных вентилируемых конструкций. Параметры долговечности"
(утв. и введен в действие Приказом Росстандарта от 20.12.2022 N 1537-ст)

1 РАЗРАБОТАН Федеральным государственным автономным образовательным учреждением высшего образования "Национальный исследовательский технологический университет "МИСиС" (НИТУ "МИСиС")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 декабря 2022 г. N 1537-ст

4 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт устанавливает параметры долговечности, характеризующие сохранение эксплуатационных свойств металлических облицовок, композитных материалов, узлов и деталей крепления в навесных фасадных вентилируемых конструкциях, применяемых при строительстве, реконструкции и капитальном ремонте зданий и сооружений в различных условиях эксплуатации.

В настоящем стандарте использованы нормативные ссылки на следующие документы:

ГОСТ 9.005 Единая система защиты от коррозии и старения. Металлы, сплавы, металлические и неметаллические неорганические покрытия. Допустимые и недопустимые контакты с металлами и неметаллами

ГОСТ 9.072 Покрытие лакокрасочное. Термины и определения

ГОСТ 9.104 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации

ГОСТ 9.301 Единая система защиты от коррозии и старения. Покрытия

ГОСТ 9.401-2018 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов

ГОСТ 9.407 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Метод оценки внешнего вида

ГОСТ 9.410 Единая система защиты от коррозии и старения. Покрытия порошковые полимерные. Типовые технологические процессы

ГОСТ 9.909 Единая система защиты от коррозии и старения. Металлы, сплавы, покрытия металлические и неметаллические неорганические. Методы испытаний на климатических испытательных станциях.

ГОСТ 859 Медь. Марки

ГОСТ 4543 Металлопродукция из конструкционной легированной стали. Технические условия

ГОСТ 4784 Алюминий и сплавы алюминиевые деформируемые. Марки

ГОСТ 5582 Прокат тонколистовой коррозионно-стойкий, жаростойкий и жаропрочный. Технические условия

ГОСТ 5632 Легированные нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки

ГОСТ 5949 Металлопродукция из сталей нержавеющих и сплавов на железоникелевой основе коррозионно-стойких, жаростойких и жаропрочных. Технические условия.

ГОСТ 6992 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Метод испытаний на стойкость в атмосферных условиях

ГОСТ 9045 Прокат тонколистовой холоднокатаный из низкоуглеродистой качественной стали для холодной штамповки. Технические условия

ГОСТ 10304 Заклепки классов точности B и C. Общие технические условия

ГОСТ 11262 (ISO 527-2:2012) Пластмассы. Метод испытания на растяжение

ГОСТ 13726 Ленты из алюминия и алюминиевых сплавов. Технические условия

ГОСТ 14918 Прокат листовой горячеоцинкованный. Технические условия

ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 16350-80 Климат СССР. Районирование и статистические параметры климатических факторов для технических целей

ГОСТ 19111-2001 Изделия погонажные профильные поливинилхлоридные для внутренней отделки. Технические условия

ГОСТ 22233 Профили прессованные из алюминиевых сплавов для ограждающих конструкций. Технические условия

ГОСТ 27751-2014 Надежность строительных конструкций и оснований. Основные положения

ГОСТ 33290 Материалы лакокрасочные, применяемые в строительстве. Общие технические условия

ГОСТ 34180 Прокат стальной тонколистовой холоднокатаный и холоднокатаный горячеоцинкованный с полимерным покрытием с непрерывных линий. Технические условия

ГОСТ ISO 3506-1 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки

ГОСТ ISO 9223-2017 Коррозия металлов и сплавов. Коррозионная агрессивность атмосферы. Классификация, определение и оценка

ГОСТ Р 58154 Материалы подконструкций навесных вентилируемых фасадных систем. Общие технические требования

ГОСТ Р 58953 Прокат тонколистовой металлический для фальцевых кровель и фасадов. Общие технические условия

ГОСТ Р 59571 Винты самонарезающие. Общие технические условия

ГОСТ Р ИСО 15973 Заклепки "слепые" с открытым концом, разрывающимся вытяжным сердечником и выступающей головкой (корпус из алюминиевого сплава и стальной сердечник)

ГОСТ Р ИСО 15979 Заклепки "слепые" с открытым концом, разрывающимся вытяжным сердечником и выступающей головкой (корпус и сердечник из стали)

СП 28.13330.2017 "СНиП 2.03.11-85 Защита строительных конструкций от коррозии"

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил) в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде технических регламентов и стандартов.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 облицовка: Защитно-декоративный экран, служащий для защиты несущей конструкции и теплоизоляционного материала от атмосферного воздействия, выполняющий архитектурно-эстетические функции.

3.2 металлическая панель: Листовое изделие, изготовленное из сталей или алюминиевых сплавов путем формирования в виде кассет, профильных листов, линеарных панелей, сайдинга и иных облицовочных фасадных элементов.

3.3 металлокомпозитная панель: Листовое многослойное изделие, состоящее из наружных металлических листов и сердечника.

3.4 детали крепления облицовок: Металлические элементы (икли, салазки кляммеры, планки, опорные профили), служащие для крепления облицовок к направляющим профиля.

3.5 защита от коррозии (фасадных вентилируемых конструкций): Комплекс мер по формированию защитных покрытий на основе органических и неорганических материалов, нанесенных на стальную или алюминиевую поверхность облицовок, закладывающийся на стадии конструирования, осуществляемых в процессе изготовления и проводимых в ходе эксплуатации конструкций.

3.6 защитное покрытие облицовок: Покрытие, создаваемое на стальной или алюминиевой поверхности облицовок для придания декоративного вида и защиты от атмосферной коррозии.

3.7

3.8 срок службы покрытия облицовок: Календарная продолжительность, в течение которой покрытие, в том числе многослойное, защищает стальную или алюминиевую основу от коррозии в соответствии с требованиями к нему.

3.9 контактная коррозия: Электрохимическая коррозия, вызванная контактом металлов, имеющих разные стационарные потенциалы в тонких слоях электролита (при условии конденсации влаги).

3.10 параметры долговечности: Параметры, характеризующие суммарное влияние физико-химических свойств окружающей среды на долговечность материалов.

3.11 показатель долговечности (гамма-процентный срок службы): Календарная продолжительность эксплуатации объекта, в течение которой объект не достигнет предельного состояния с вероятностью более 95%.

3.12

3.13

3.14

Для элементов облицовки, узлов и деталей крепления навесных фасадных вентилируемых конструкций необходимо устанавливать условия эксплуатации и выбирать соответствующий материал и защиту от коррозии с учетом рекомендованных сроков службы зданий и сооружений согласно ГОСТ 27751-2014 (подраздел 4.3). Сроки службы элементов облицовок, узлов и деталей крепления навесных фасадных вентилируемых конструкций приведены с учетом сроков службы покрытий и могут быть приняты отличными от сроков службы здания и сооружения в целом.

Технические решения по защите от коррозии и сроки службы облицовок, узлов и деталей крепления определены на основании мониторинга навесных фасадных вентилируемых конструкций, расположенных в различных климатических районах в соответствии с ГОСТ 16350.

Материалы металлических панелей, элементов облицовки и наружных листов металлокомпозитных панелей: коррозионно-стойкие стали (ГОСТ 4543, ГОСТ 5632, ГОСТ 5582, ГОСТ 5949), углеродистые стали (ГОСТ 9045, ГОСТ 14918, ГОСТ 34180), алюминиевые сплавы (ГОСТ 4784, ГОСТ 13726), медь и медные сплавы (ГОСТ 859), цинк-титан (ГОСТ Р 58953).

Защитные покрытия облицовок из алюминиевых сплавов, сплавов цинк-титан и оцинкованных углеродистых сталей должны соответствовать требованиям СП 28.13330 (группы I - IV), ГОСТ 9.401-2018 (приложение А), ГОСТ 9.072, ГОСТ 9.104, ГОСТ 9.301, ГОСТ 9.410, ГОСТ 34180.

Толщины облицовок из коррозионно-стойких сталей, углеродистых сталей, алюминиевых сплавов, медных сплавов, сплавов цинк-титан должны соответствовать требованиям проектной и конструкторской документации.

В таблице 1 указаны наиболее распространенные материалы, используемые для элементов облицовки, и защитные покрытия.

Материалы деталей крепления облицовок должны соответствовать ГОСТ ISO 3506-1, ГОСТ 10304, ГОСТ 22233, ГОСТ Р 58154, ГОСТ Р 59571, ГОСТ Р ИСО 15973, ГОСТ Р ИСО 15979 и требованиям проектной и конструкторской документации.

В таблице 2 указаны основные материалы, используемые для деталей крепления элементов облицовок.

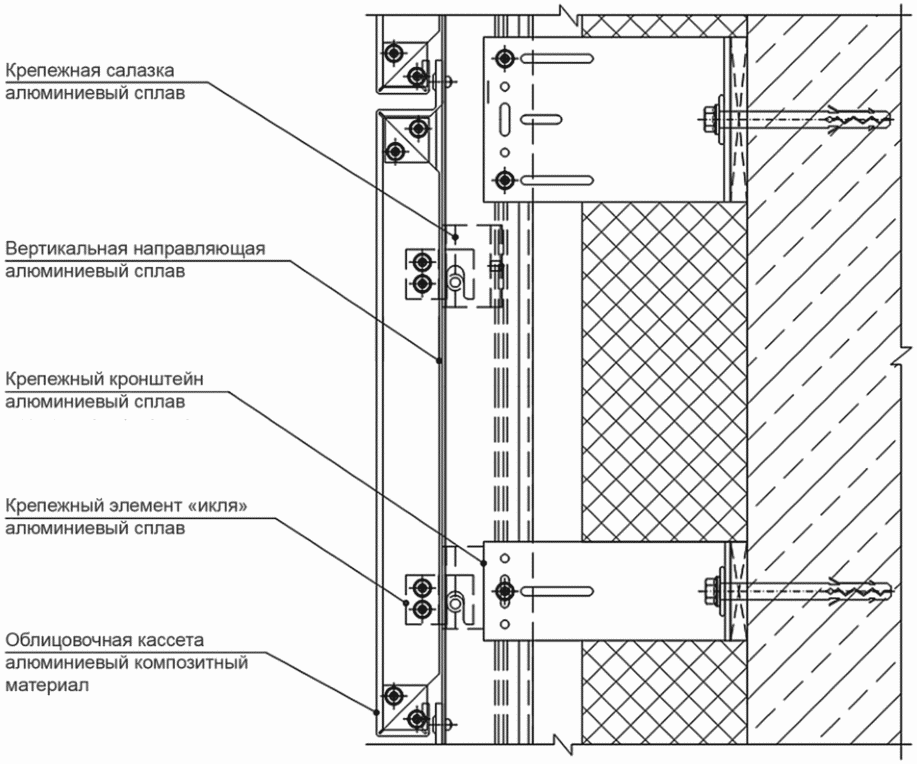

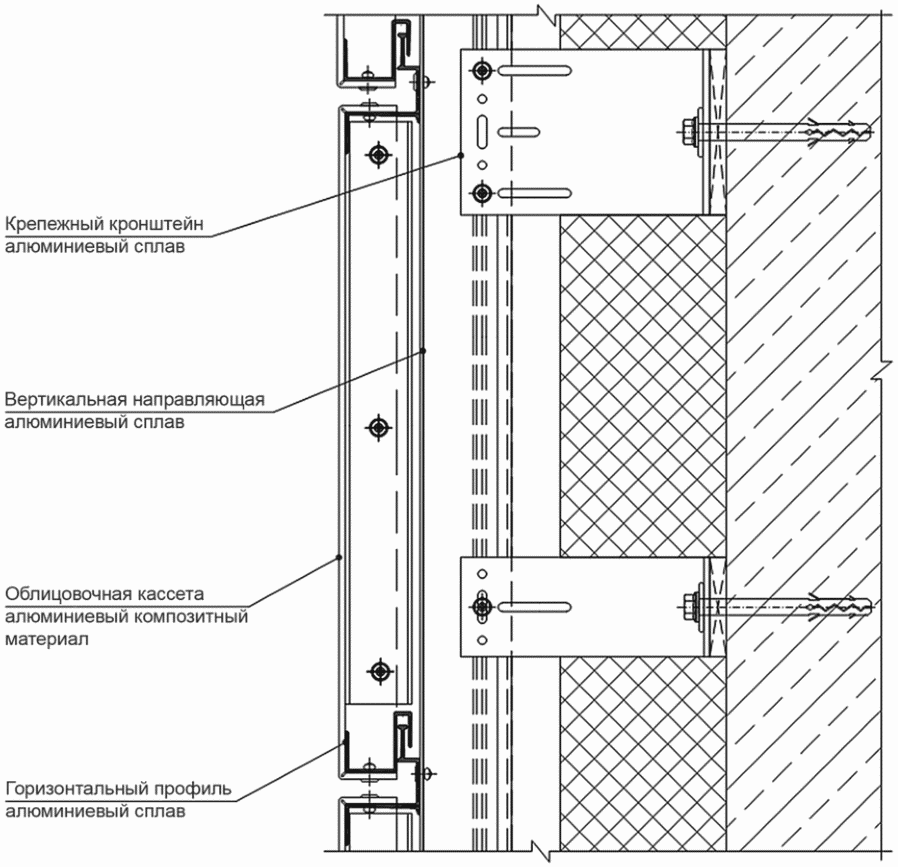

Наиболее распространенные схемы крепления элементов облицовок к направляющим профилям приведены на рисунках А.1 - А.3.

Коррозионная агрессивность атмосферы определена в СП 28.13330, категории C1 - CX и типы атмосфер - в ГОСТ ISO 9223. В таблице 3 приведена классификация условий эксплуатации в зависимости от их размещения по ГОСТ 15150, типа атмосферы и степени агрессивности атмосферы. Система условий эксплуатации облицовок навесных фасадных вентилируемых конструкций - комплексная и учитывает следующие параметры:

1) агрессивность и тип атмосферы по ГОСТ ISO 9223 (открытый воздух) и СП 28.13330;

2) климатические районы Российской Федерации по температурному и влажностному режиму по ГОСТ 16350-80 (пункт 1.2);

3) размещение элементов и навесных фасадных вентилируемых конструкций по ГОСТ 15150 и ГОСТ ISO 9223: на открытом воздухе (облицовка), под навесом (узлы крепления);

4) контакт материалов по ГОСТ 9.005. При использовании изолированного контакта разнородных материалов условия эксплуатации узлов и деталей крепления облицовок повышаются на один балл.

Показатели долговечности облицовок, узлов и деталей крепления навесных фасадных вентилируемых конструкций определяются видом материалов (таблицы 1, 2), необходимостью защиты (таблицы 4, 5) от коррозии и условиями эксплуатации (таблица 3).

Срок службы металлокомпозитных панелей оценивается комплексно: для наружных металлических листов и внутреннего слоя композита.

При применении конструкций из разнородных материалов необходимо предусматривать защиту от контактной коррозии.

В таблицах 4, 5 приведены сроки службы металлических листовых материалов облицовок и типы защиты от коррозии в соответствии с условиями эксплуатации (тип размещения - на открытом воздухе, таблица 3).

Срок службы полимерных покрытий устанавливается по ГОСТ 9.407 до потери защитных свойств: коррозия металла составляет 40% - 50% общей площади К5 (и/или Ri 5).

Защитно-декоративные свойства полимерных покрытий групп I - IV для защиты от коррозии тонколистового оцинкованного проката, наносимых на линиях непрерывного окрашивания рулонного металла по ГОСТ 14918, приведены в СП 28.13330.

Полимерные покрытия должны соответствовать технологическому регламенту, утвержденному предприятием-изготовителем, и нормативно-технической документации.

Сроки службы облицовок из листовых металлов, наружных металлических листов металлокомпозитных панелей приведены в таблицах 4 и 5. При оценке долговечности композитных панелей требуется проведение дополнительных испытаний для оценки физико-механических характеристик панелей по ГОСТ 11262 и ГОСТ 19111-2001 (подраздел 7.17).

Требования к защите от коррозии материалов узлов крепления облицовки (за исключением кляммеров) приведены для размещения конструкции под навесом (таблица 6).

Для кляммеров, эксплуатируемых на открытом воздухе, требования к защите от коррозии приведены в таблице 4 - без покрытий и в таблице 5 - с покрытиями.

Детали крепления облицовки (за исключением кляммеров) из коррозионно-стойких сталей (таблица 2) не требуют дополнительных мер антикоррозионной защиты.

Вытяжные заклепки из алюминиевых сплавов (таблица 2) не требуют дополнительных мер антикоррозионной защиты для условий эксплуатации 1 - 6 баллов. Для условий эксплуатации 7 - 8 баллов применяются вытяжные заклепки с полимерным покрытием. Срок службы вытяжных заклепок в указанных условиях составляет 50 лет.

В таблице 6 представлены сроки службы узлов крепления облицовок при эксплуатации во всех климатических районах до балла 6 (приложение Б). Для условий эксплуатации 7 - 10 баллов требуются дополнительные испытания в соответствии с действующими нормативными документами.

Соответствие зарубежных аналогов отечественным маркам коррозионно-стойких сталей приведено в таблице Б.1.
