"ГОСТ Р 70641-2023. Национальный стандарт Российской Федерации. Авиационная техника. Автоматизированная система контроля массы. Организация, структура и документация передачи информации"
(утв. и введен в действие Приказом Росстандарта от 08.02.2023 N 75-ст)

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт "Центр" (ФГУП "ВНИИ "Центр")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 323 "Авиационная техника"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 февраля 2023 г. N 75-ст

4 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт устанавливает организационную структуру функционирования автоматизированной системы контроля массы на предприятиях авиационной промышленности, формы внешней информации автоматизированной системы, порядок их заполнения и периодичность передач.

Требования настоящего стандарта распространяются на организации и предприятия (далее - предприятия), осуществляющие разработку и изготовление изделий авиационной техники, а также на предприятия-поставщики, осуществляющие для данных предприятий изготовление комплектующих изделий.

В настоящем стандарте применены следующие термины с соответствующими определениями:

2.1.1 авиационная техника: Летательные аппараты и двигатели, а также их комплектующие (покупные и кооперированные) изделия, разрабатываемые и изготавливаемые предприятием-поставщиком.

2.1.2 внешняя информация автоматизированной системы контроля массы: Документация, циркулирующая между предприятиями, необходимая для автоматизированного контроля массы, массово-инерционных и центровочных характеристик изделий (без расходуемых масс) авиационной техники.

2.1.3 внутренняя информация автоматизированной системы контроля массы: Документация, циркулирующая между различными подразделениями внутри предприятия, необходимая для автоматизированного контроля массы, массово-инерционных и центровочных характеристик (без расходуемых масс) авиационной техники.

2.1.4 головной разработчик: Юридическое лицо, являющееся разработчиком летательного аппарата или двигателя, координирующее работу разработчиков и изготовителей комплектующих изделий и отвечающее за разработку летательного аппарата или двигателя в целом.

2.1.5

2.1.6

2.1.7

2.1.8

2.1.9

2.1.10 кооперированное изделие: Изделие, изготавливаемое по кооперации или доукомплектованное по кооперации, полученное предприятием в готовом виде.

2.1.11 масса изделий по чертежу/конструкторской документации: Значение массы детали, сборочной единицы, полученное измерением массы серии изделий и указанное в соответствующей графе чертежа/конструкторской документации.

В настоящем стандарте применены следующие сокращения:

АСКМ - автоматизированная система контроля массы;

АТ - авиационная техника;

НД - нормативные документы;

ОКП - общероссийский классификатор продукции;

ОКПО - общероссийский классификатор предприятий и организаций.

3.1 АСКМ на предприятии-разработчике предназначена для обеспечения проведения работ по весовому совершенству разрабатываемой АТ с применением информационных технологий.

3.2 АСКМ устанавливает на предприятиях единые требования к правилам контроля массы и массово-инерционных и характеристик изделий АТ, включающих:

- охват контроля массы 100% деталей изделия;

- определение центровочных и массово-инерционных характеристик изделий;

- проведение контроля массы, массово-инерционных и центровочных характеристик на всех стадиях проектирования и изготовления изделия;

- контроль и максимальную помехоустойчивость на всех этапах прохождения документации от исполнителя до технических средств, обеспечивающих хранение, поиск и передачу информации по запросам пользователей;

- преемственность с существующей системой формирования и прохождения конструкторской и производственной информации в опытном конструкторском бюро и на производстве.

3.3 АСКМ обязательна для всех головных разработчиков летательных аппаратов и двигателей, а также предприятий-поставщиков, указанных головным разработчиком в приложении А настоящего стандарта.

4.1 Организационная структура функционирования АСКМ на предприятии-разработчике призвана своевременно обеспечивать разработчика летательного аппарата массово-инерционными и центровочными характеристиками комплектующих (покупных и кооперированных) изделий, разрабатываемых и изготавливаемых предприятиями-поставщиками, а также приобретаемых покупных изделий у дистрибьюторов.

4.2 В рамках АСКМ используют внешнюю и внутреннюю информацию для поддержания функционирования автоматизированной системы.

Требования к внутренней информации АСКМ устанавливают нормативные документы предприятия-разработчика и ГОСТ Р 59818.

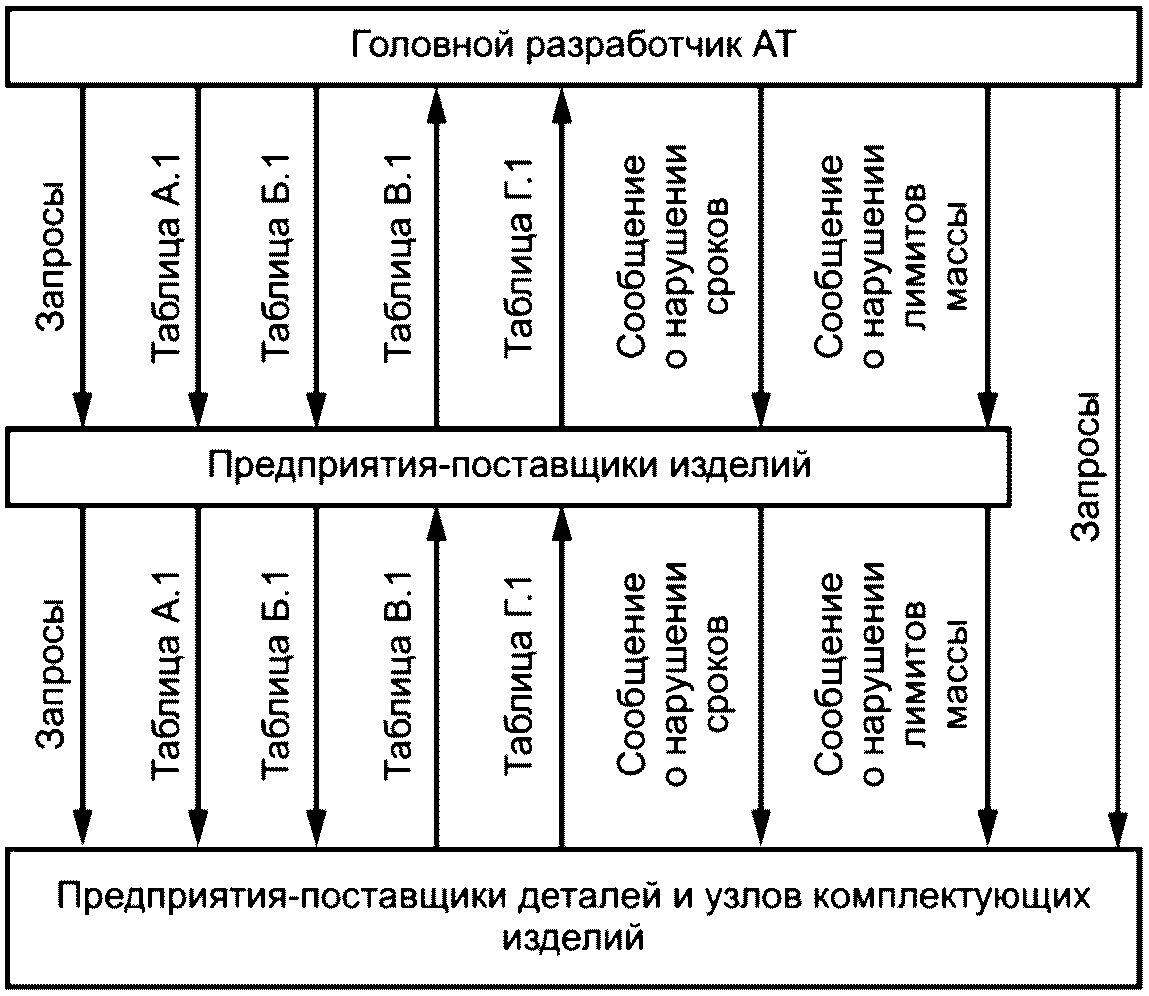

4.3 Внешняя информация АСКМ и передача информации, показывающая направление потоков информации, а также управляющие связи, необходимые для функционирования системы, представлены на рисунке 1.

4.4 Передача информации осуществляется на всех стадиях разработки и изготовления авиационной техники.

4.5 Внешнюю информацию АСКМ подразделяют на основную и сигнальную.

4.5.1 Основная информация включает информацию об установленных лимитных массах комплектующих изделий и их корректировке, а также о текущих и фактических массово-инерционных и центровочных данных поставляемых изделий и составляется в соответствии с приложениями А, Б, В, Г, а именно:

- приложение А - таблица с информацией об установленных лимитных массах комплектующих изделий;

- приложение Б - таблица с информацией о корректировке лимитных масс комплектующих изделий;

- приложение В - таблица с информацией о текущих массово-инерционных и центровочных данных поставляемых изделий;

- приложение Г - таблица с информацией о фактических массово-инерционных и центровочных данных поставляемых изделий.

4.5.2 Сигнальную информацию передают в виде сообщений об отсутствии запланированных передач информации от предприятий-поставщиков и недопустимом превышении лимитной массы комплектующего изделия и других запросов об управляющих воздействиях и мероприятиях.

Сигнальную информацию составляют по формам, приведенным в приложениях Д, Е, а именно:

- приложение Д - сообщение об отсутствии запланированных передач информации от предприятий-поставщиков;

- приложение Е - сообщение о недопустимом превышении лимитной массы комплектующего изделия.

5.1 Таблицу А.1 составляет головной разработчик после установления лимитных масс комплектующих изделий и определения предприятий-поставщиков (разработчиков, изготовителей) этих изделий.

Необходимость включения комплектующего изделия в таблицу А.1 определяет генеральный (главный) конструктор головного разработчика.

Выдержки из сводных данных таблицы А.1 рассылают предприятиям-поставщикам (разработчикам и изготовителям покупных и кооперированных изделий) по принадлежности.

5.2 Таблицу Б.1 составляет в случае корректировки лимитных масс комплектующих изделий головной разработчик. Выдержки из сводных данных рассылают предприятиям-поставщикам по принадлежности.

5.3 Таблицу В.1 составляет предприятие-поставщик и передает головному разработчику на всех стадиях разработки и изготовления поставляемого изделия с периодичностью, указанной головным разработчиком в графе 7 таблицы А.1.

5.4 Таблицу Г.1 составляет предприятие-поставщик и передает головному разработчику не позднее чем через 5 дней после проведения взвешивания полностью изготовленного поставляемого изделия.

5.5 Сообщение о нарушении сроков передачи информации составляет головной разработчик по форме приложения Д и передается предприятию-поставщику в случае отсутствия запланированных передач информации от него.

5.6 Сообщение о нарушении лимитов массы составляет головной разработчик по форме приложения Е и передает предприятию-поставщику при недопустимом превышении лимитной массы комплектующего изделия.

5.7 В графах таблицы А.1 указывают:

- в графе 1 - обозначение комплектующего изделия (код ОКП покупного изделия или номер чертежа кооперированного изделия);

- в графе 2 - код предприятия-поставщика (разработчика покупного изделия или изготовителя кооперированного изделия) по ОКПО;

- в графе 3 - установленную лимитную массу комплектующего изделия;

- в графе 4 - количество комплектующих изделий на летательный аппарат или двигатель;

- в графе 5 - срок начала разработки покупного изделия или изготовления кооперированного изделия (месяц, год);

- в графе 6 - срок окончательного изготовления комплектующего изделия (месяц, год);

- в графе 7 - периодичность передачи таблицы В.1, которая в зависимости от типа комплектующего изделия, сроков его разработки и изготовления может быть ежемесячной, ежеквартальной, полугодовой, а также внеочередной (по запросам). По усмотрению головного разработчика возможно и отсутствие передачи информации, включенной в таблицу В.1;

- в графе 8 - номера граф таблицы В.1, обязательно заполняемые при передаче ее головному разработчику;

- в графе 9 - дополнительные сведения;

- в графе "а" - код авиационной техники по ОКП;

- в графе "б" - код головного разработчика по ОКПО;

- в графе "в" - дату подписания таблицы генеральным (главным) конструктором авиационной техники.

5.8 В графах таблицы Б.1 указывают:

- в графе 1, 2, 3, 9, а, б, в - аналогично таблице А.1;

- в графе 10 - новую (скорректированную) лимитную массу комплектующего изделия;

- в графе 11 - основание на проведение корректировки установленной лимитной массы комплектующего изделия (решение, протокол и т.п.).

5.9 В графах таблиц В.1, Г.1 указывают:

- в графе 1 - массу поставляемого изделия;

- в графе 5, 6, 7 - координаты центра тяжести поставляемого изделия относительно принятой системы координат, указанной в графе 15;

- в графе 8, 9, 10 - значения осевых моментов инерции поставляемого изделия относительно осей, проходящих через центр тяжести изделия и параллельных осям принятой системы координат;

- в графе 11, 12, 13 - значения центробежных моментов инерции;

- в графе 14 - комплектацию поставляемого изделия;

- в графе 15 - схему принятой системы координат для данного поставляемого изделия с указанием координат его центра тяжести;

- в графе "а" - код покупного изделия по ОКП или номер чертежа кооперированного изделия;

- в графе "б" - код предприятия-разработчика покупного изделия или предприятия-изготовителя кооперированного изделия по ОКПО;

- в графе "в" - код основного изделия по ОКП;

- в графе "г" - дату подписания таблицы главным конструктором поставляемого изделия.

5.10 В графах 2, 3, 4 таблицы В.1 указывают отдельно фактическую, чертежную и лимитную массу поставляемого изделия, составляющих в сумме текущую массу, указанную в графе 1.
