Таблица 2
Если не установлено иное, то все размеры выражают в следующих единицах:
- длина в миллиметрах (мм);
- угол в градусах (°);
- время в секундах (с);
- масса в килограммах (кг);
- скорость в метрах в секунду (м/с).
6.1 Общие положения
В данном испытании оценивают способность робота точно отрабатывать заданное пространственное расположение.
Примечание - Данное испытание важно для мобильных роботов, поскольку достижение заданных позиции и ориентации в конце перемещения является критическим для успешного выполнения задания.
6.2 Испытательный стенд
6.2.1 Общие положения
Данное испытание следует выполнять в центре испытательного помещения, определенного в МЭК 62929, без коврового покрытия, ножек стульев, ножек столов и других элементов на полу.
Размеры испытательного стенда - 4000 x 5000 мм. Пол должен быть покрыт необработанной многослойной сосновой фанерой или эквивалентным материалом толщиной не менее 15 мм либо уилтонским ковром в соответствии с IEC/TS 62885-1.
6.2.2 Тестовый режим
Данный режим дает роботу возможность выполнить повторяющееся действие тестового режима, по которому робот должен переместиться вперед на 1000 мм и повернуться на 90° четыре раза, чтобы сформировать однократную петлю. Данное испытание необходимо выполнить в направлениях по часовой стрелке и против часовой стрелки, как показано на рисунке 1. Точный способ перевода робота в тестовый режим должен быть четко указан изготовителем и быть простым для исполнения. После завершения работы в тестовом режиме робот остается в неработающем состоянии.
Примечание - Примерами способов перевода робота в тестовый режим могут быть требование к пользователю нажать комбинацию кнопок на роботе после его включения или требование удерживать комбинацию кнопок в течение некоторого времени, что не требуется при нормальной эксплуатации робота. Единственным условием является необходимость документирования данного способа.
6.3 Порядок проведения испытания

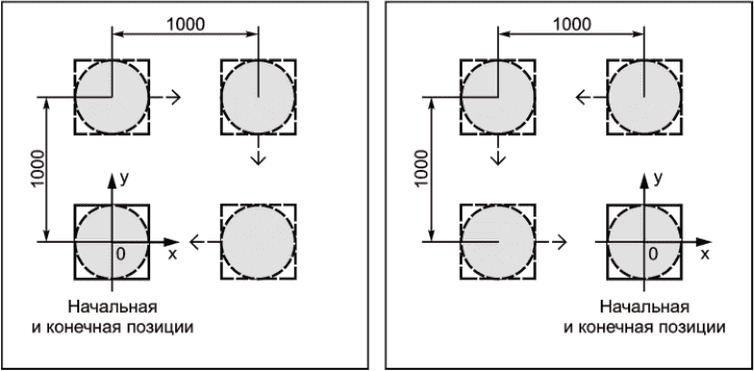

Полностью заряженный робот, находящийся в тестовом режиме, размещают в начальной позиции, как показано на рисунке 1. Центр корпуса робота должен находиться над центральной точкой начальной позиции, а корпус робота - ориентирован в направлении движения. Команду "начать работу" в направлениях по часовой стрелке и против часовой стрелки необходимо передать роботу, чтобы он самостоятельно двигался по заданным маршрутам, как показано на рисунке 1.
Размеры в миллиметрах
![]() пространственного расположения
После завершения выполнения задания должны быть измерены отклонения (по положению и ориентации) между фактическим пространственным расположением и заданным пространственным расположением. Одно испытание для каждого задания (по часовой стрелке и против часовой стрелки) состоит из трех попыток.
Материал пола, на котором проводят испытания, указывают в протоколе испытания.
Примечание - Если тестовый режим, который должен обеспечить требуемое движение для данного испытания, не может быть легко реализован данным роботом, то данное испытание может быть пропущено.
Среднее отклонение по положению dP для данного испытания следует рассчитать по результатам трех попыток
,где dPn - отклонение по положению на n-й попытке, n = 1, 2, 3; dPn определяют как расстояние между фактическим положением центра корпуса робота после выполнения каждой попытки и положением центра корпуса робота в начальной позиции.
Среднее отклонение по ориентации dA для данного испытания следует рассчитать по результатам трех попыток
,где dAn - отклонение по абсолютному углу на n-й попытке, n = 1, 2, 3; dAn определяют как угол между направлением, в котором расположен корпус робота после выполнения каждой попытки, и направлением расположения корпуса робота в начальной позиции.
7.1 Общие положения
В данном испытании оценивают способность робота находить путь обратно к своей зарядной станции из удаленного расположения, успешно пристыковаться к ней для подзарядки, а также время, затраченное на выполнение данного задания.
7.2 Испытательный стенд

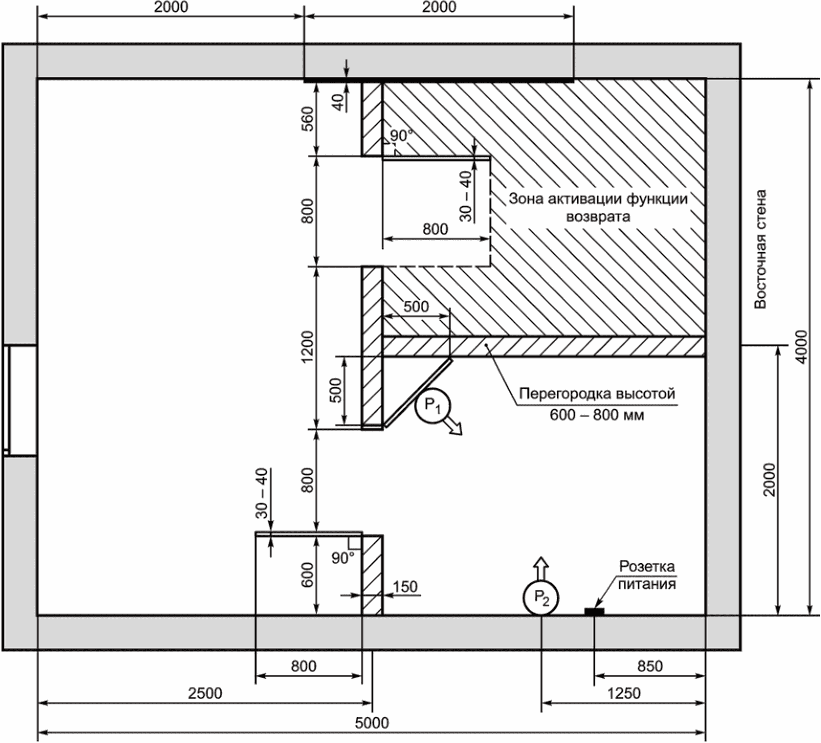

Длина и ширина испытательного стенда - 5000 x 4000 мм, как показано на рисунке 2. Высота потолка - (2500 +/- 50) мм от поверхности пола испытательного стенда. Высота перегородки - от 600 до 800 мм. Пол должен быть покрыт необработанной многослойной сосновой фанерой или эквивалентным материалом толщиной не менее 15 мм.
Белый удлинительный кабель закрепляют сверху плинтуса с помощью прозрачной ленты вдоль восточной стены по направлению к перегородке, затем его поднимают на верх перегородки, чтобы обеспечить подачу питания на станцию в позиции P1. Для позиции P2 белый удлинительный кабель протягивают от розетки на восточной стене вдоль плинтуса к станции в позиции P2, как показано на рисунке 2.
Размеры в миллиметрах
![]() возврата в исходное положение
7.3 Порядок проведения испытания
Полностью заряженный робот должен быть установлен в соответствии с инструкциями изготовителя для выполнения работы в обычном режиме от док-станции P1 и P2, как показано на рисунке 2. Команду на возврат в исходное положение следует дать, когда корпус робота находится в зоне активации команды возврата, как показано на рисунке 2. Время, за которое робот вернется к док-станции, необходимо измерить и зарегистрировать как t. Если робот не смог вернуться к док-станции в течение 30 мин, то данную попытку следует признать невыполненной, включая случай, когда робот неудачно пристыковался к док-станции. Возврат к док-станции следует считать успешным, если робот пристыковался к ней и способен начать процесс подзарядки.
Один цикл испытания состоит из пяти попыток из каждой начальной позиции, все результаты которых должны быть зарегистрированы.
Способность робота к возврату в исходное положение определяют с помощью процента выполненных заданий и среднего времени.
Процент выполненных заданий необходимо рассчитывать по следующей формуле
,где R - процент выполненных заданий по возврату к док-станции;
C - число успешных попыток.
Среднее время возврата к док-станции вычисляют по формуле
![]() где ti - время возврата в i-й успешной попытке;
n - число успешных попыток;
Если существуют дополнительные устройства, способные улучшить наведение робота, то они могут быть факультативно использованы в соответствии с инструкциями изготовителя, и это должно быть зафиксировано в протоколе испытаний.
8.1 Общие положения
В данном испытании оценивают максимально возможное время работы робота за один цикл зарядки.
8.2 Испытательный стенд
Длина и ширина испытательного стенда - 5000 x 4000 мм, как показано на рисунке 3. Длина стены, окружающей пол испытательного стенда, - не менее 300 мм. Высота потолка - не более 3500 мм. Пол должен быть покрыт необработанной многослойной сосновой фанерой или эквивалентным материалом толщиной не менее 15 мм. Подробное описание мебели приведено в приложении A.
8.3 Порядок проведения испытания
До начала испытания робот должен быть полностью разряжен. Для обеспечения полного разряда аккумуляторной батареи ему необходимо поработать на достаточно большой площади. При этом зарядная станция должна быть удалена, чтобы не дать возможность батарее робота подзаряжаться и обеспечить ее полный разряд.
Примечание 1 - Полный разряд фиксируют по сигналу низкого разряда аккумуляторной батареи, если таковой имеется, при отсутствии какого-либо движения.
После разряда робот полностью заряжают в соответствии с инструкцией изготовителя. Сразу после этого проводят испытание. Либо робот снимают с зарядной станции и его питание выключают, чтобы предотвратить дополнительную потерю энергии.
Полная потребленная энергия зарядным устройством аккумуляторной батареи при зарядке робота до начала испытания должна быть зафиксирована как Emax.
Для проведения испытания полностью заряженный робот помещают на исходную позицию, показанную на рисунке 3, и запускают в рабочем режиме. Робот должен проработать в выбранном рабочем режиме в испытательном помещении до тех пор, пока он не остановится вдали от зарядной станции и его нельзя будет перезапустить, либо пока он не пристыкуется к зарядной станции. Следует зафиксировать общее время работы как twork, а также выбранный рабочий режим.
Размеры в миллиметрах
![]() RUT - испытываемый робот
Примечание - Испытательный стенд, изображенный на рисунке 3, соответствует рисунку 8 в МЭК 62929:2014.
времени работы на одной зарядке
Робот необходимо полностью перезарядить в соответствии с инструкцией изготовителя. Соответствующее потребление энергии переменного тока должно быть зафиксировано как Ework.
Время работы на одной зарядке рассчитывают следующим образом
Tmax = (Emax/Ework)·twork,
где Tmax - время работы на одной зарядке;
Emax - потребление энергии переменного тока роботом в процессе зарядки от полностью разряженного до полностью заряженного состояния;
Ework - потребление энергии переменного тока роботом от полностью заряженного до полностью разряженного состояния после каждой попытки;
twork - общее время работы для каждой попытки.
Должны быть выполнены три попытки, и за результат определения времени работы на одной зарядке следует принять среднее значение.
Примечание 2 - Данный расчет основан на предположении линейных зависимостей для процесса зарядки.
Примечание 3 - Хотя данный метод испытания определен только для одиночного испытания, данное испытание может быть выполнено несколько раз.
Примечание 4 - Если из-за допустимых отклонений при измерении получилось, что Ework > Emax, то следует принять Tmax = twork.
9.1 Общие положения
Целью данного испытания является определение возможности функционирования робота на ступенчатой возвышенности. Во время испытания мобильный робот должен перемещаться по возвышенности, при этом допускается перезапускать робота, чтобы возобновить движение, которое прекратилось из-за выполнения роботом своей функции. Выполнение некоторых возможных заданий (например, очистка воздуха без перемещения) не связано с движением, и время, необходимое для выполнения таких заданий, не включают в общее время выполнения данного испытания.
Примечание - При необходимости испытатель может перезапускать робота для возобновления движения.
Испытательный стенд, изображенный на рисунке 4, состоит из основания и ступенчатой возвышенности. Основание и ступенчатая возвышенность должны быть изготовлены из необработанной многослойной сосновой фанеры. Расстояние от испытательного стенда до ближайшей стены - не менее 700 мм, а конфигурацию стенда не изменяют во время испытания.
Примечание 1 - Можно использовать разные материалы разного цвета для испытательного стенда и пола в разных комбинациях. При этом результаты испытания могут отличаться.
Примечание 2 - В случае если площадь основания робота больше размеров испытательного стенда, данный метод испытания не применяют.
Размеры в миллиметрах
![]() робота на ступенчатой возвышенности
9.3 Порядок проведения испытания (автономные режимы)
Полностью заряженный робот помещают на исходную позицию, показанную на рисунке 5. Робот должен проработать в течение 10 мин в соответствии с инструкциями изготовителя. Поведение робота необходимо фиксировать. Возможны следующие виды поведения робота:
Размер в миллиметрах
![]() для преодоления одиночной степени
i) Касание основания. Робот не остановился на краю ступенчатой возвышенности и какая-либо часть его коснулась основания. Испытание должно быть остановлено.
ii) Зависание. Робот завис на краю ступенчатой возвышенности (но никакая его часть не находится в контакте с основанием) и не может продолжить движение. В данном случае его возвращают на исходную позицию и он продолжает работу, пока не истекли 10 мин, отведенные на данное испытание. Но если при зависании робот выдает сообщение об ошибке, то испытание останавливают раньше времени его окончания.
iii) Функционирование. Робот продолжает работать на ступенчатой возвышенности, вовремя определяя ее края. Если робот остановился до истечения 10 мин, отведенных на данное испытание, то его необходимо перезапустить с того места, где он остановился, для продолжения работы до истечения 10 мин.
Данное испытание следует повторить три раза для всех возможных рабочих режимов, определенных в инструкциях изготовителя. Тип поведения (касание основания, зависание, функционирование), время и рабочий режим должны быть зафиксированы в протоколе для каждого испытания.
9.4 Порядок проведения испытания (ручные режимы)
Примечание - Данный метод применим только в случае, если робот может перемещаться при управлении оператором в ручном режиме.
Следует поместить полностью заряженного робота на исходную позицию, как показано на рисунке 5 (см. 9.2). Робот должен перемещаться при управлении оператором вручную в течение 10 мин во всех возможных режимах. Оператор старается подвинуть робота к краю ступенчатой возвышенности. Поведение робота необходимо фиксировать в соответствии с вариантами поведения, указанными в 9.2, испытание следует продолжать в течение 10 мин, отведенных на данное испытание. Разные типы поведения робота (касание основания, зависание, функционирование) и соответствующие значения времени должны быть зафиксированы в протоколе испытания.
10.1 Общие положения
В данном испытании определяют, будет ли робот вступать в прямой контакт с объектом, и если да, то с какой силой.
10.2 Испытательный стенд

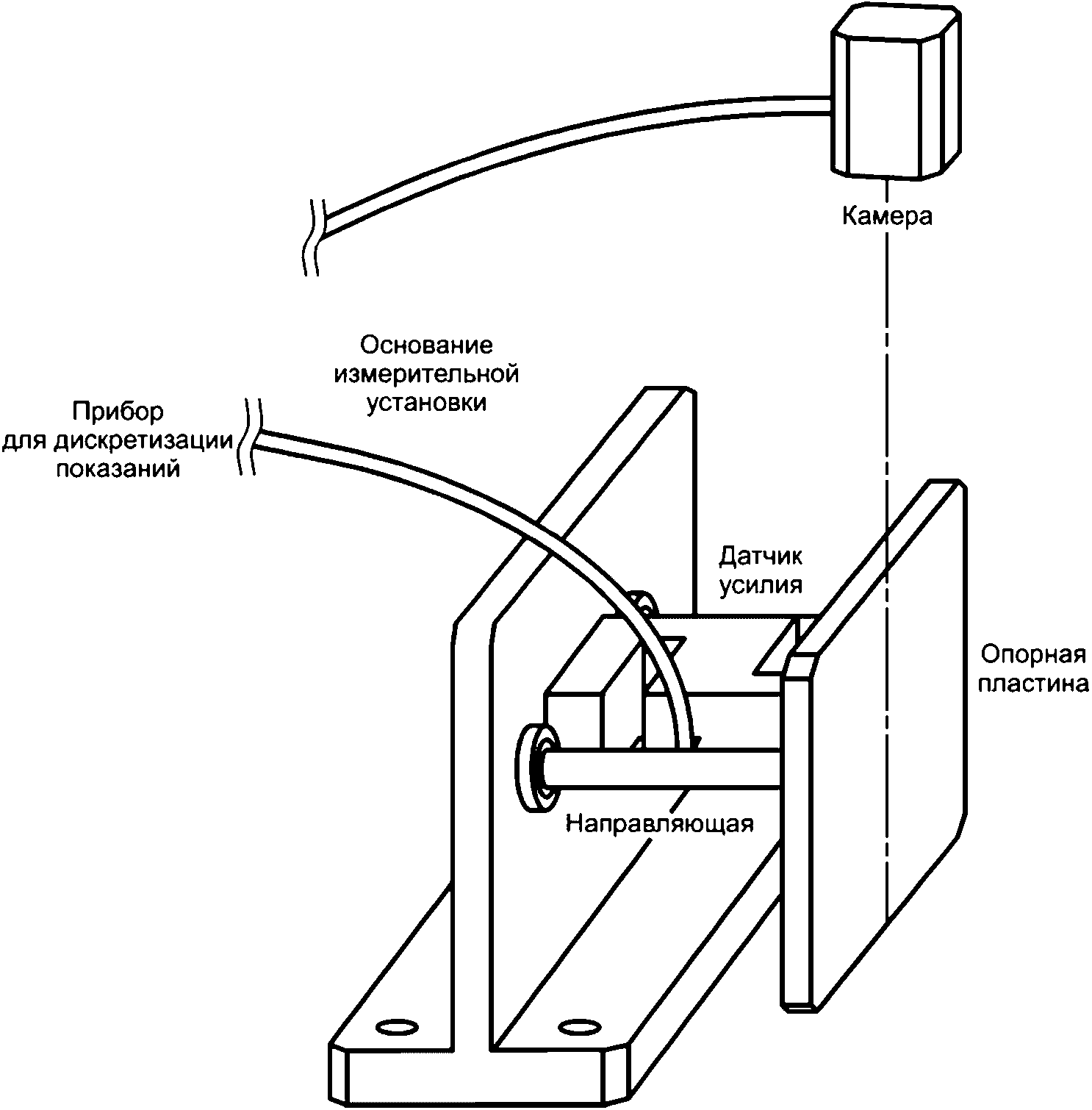

Оборудование для испытания, состоящее из прибора для дискретизации показаний датчика усилия, основания измерительной установки, датчика усилия, направляющей и опорной пластины, представлено на рисунке 6. Высота окружающего ограждения - не менее 300 мм. Частота дискретизации показаний датчика усилия - не менее 10 кГц. Основание измерительной установки закрепляют на полу для предотвращения его смещения. Датчик усилия подключают к прибору для дискретизации показаний. Опорную пластину соединяют с направляющей, при этом цвет ее поверхности должен соответствовать цвету необработанной многослойной сосновой фанеры. Высота и толщина опорной пластины должны быть 80 x 10 мм, а ее длину должен выбрать испытатель, рекомендуемыми значениями длины опорной пластины являются 200, 100 и 50 мм. Опорную пластину устанавливают на расстоянии (2 +/- 1) мм от пола, которое, если требуется, согласовывают с высотой робота. Для того чтобы зафиксировать минимальное расстояние до препятствия, над опорной пластиной устанавливают высокоскоростную камеру с частотой съемки не менее 50 кадров в секунду, а между роботом и опорной пластиной размещают линейку с миллиметровыми делениями в диапазоне от 0 до 500 мм, как показано на рисунке 7.
10.3 Порядок проведения испытания
Полностью заряженный робот помещают на исходную позицию, как показано на рисунке 7. Робот получает команду выполнять свою обычную работу, двигаясь по направлению к цели. Опорная пластина, показанная на рисунке 6, является примером объекта, который может быть использован в качестве цели. Испытание следует завершить, если робот повернет или столкнется с целью. Испытатель может использовать опорную пластину с другими размерами по своему выбору. Подробное описание выбранной цели должно быть четко отражено в протоколе испытания (например, указать цвет, размеры, форму и т.д.).
Примечание - Роботу может быть предоставлено время на изучение окружающей среды данного испытания.

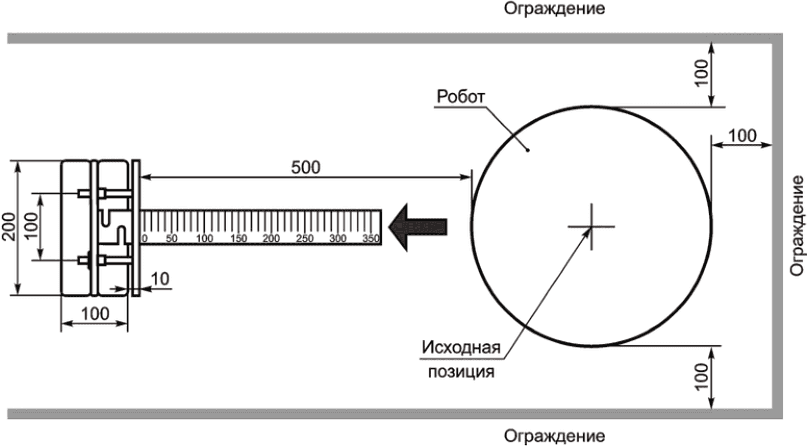

![]() для испытания на исключение столкновений
Размеры в миллиметрах
![]() на исключение столкновений
Данное испытание выполняют пять раз и завершают при следующих условиях.
Условие 1. Робот успешно избежал столкновения.
Робот движется вперед и не вступает в контакт с препятствием. Испытание завершают, минимальное расстояние до препятствия должно быть зафиксировано камерой. Если робот остановился по какой-либо причине во время данного испытания, его необходимо перезапустить из исходной позиции. Коэффициент исключения столкновения рассчитывают следующим образом:
,где R - коэффициент исключения столкновений в процентах;
S - число попыток, выполненных без столкновения.
Условие 2. Робот сталкивается с препятствием.
Испытание следует завершить, если робот сталкивается с препятствием.
Нужно зарегистрировать максимальное значение усилия.
Среднее усилие при столкновении с объектом рассчитывают следующим образом:
![]() где Fi - максимальное усилие от столкновения с препятствием на i-м столкновении;
n - число столкновений с препятствиями;
11.1 Общие положения
В данном испытании измеряют воздействие, которое оказывает мобильный робот для домашних работ на кабель при попытке его пересечения. При наличии кабеля, прикрепленного к маятнику, можно измерить расстояние смещения маятника. Данное расстояние смещения соответствует импульсу, передаваемому кабелю.
Примечание - Данное испытание является сравнительным при выполнении в одной испытательной лаборатории, а полученные в нем абсолютные значения могут не быть повторены в других испытательных лабораториях.
11.2 Испытательный стенд
11.2.1 Общие положения
Длина и ширина испытательного стенда - не менее 2000 x 1150 мм. В зоне испытательного стенда размещают только испытываемое препятствие. Концентрические окружности, аналогичные мишени для игры в дартс, наносят на свободном участке пола, чтобы обеспечить отсутствие влияния окружающей обстановки на робота. Маятник из углеродного волокна следует подвесить к потолку так, чтобы его нижний конец свободно перемещался вдоль осей X и Y, при этом ось Z направлена вдоль оси маятника, а начало системы координат совпадает с центром свободно висящего маятника. Маятник необходимо установить так, чтобы его нижний конец располагался на высоте 15 мм от уровня пола. На конце маятника устанавливают ушко, через которое следует пропустить кабель так, чтобы он имел постоянный контакт с маятником, как показано на рисунке 8.

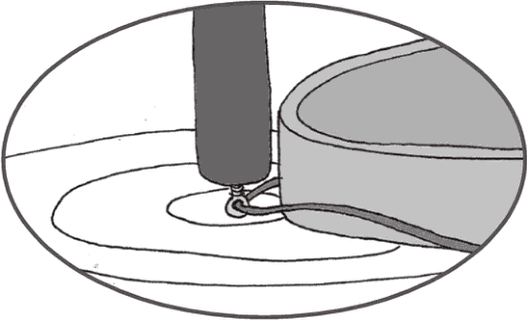

![]() Длина маятника из углеродного волокна - (2,5 +/- 0,2) м, а его внешний диаметр - от 20 до 40 мм. Важно, чтобы маятник был как можно более жестким и легким, чтобы обеспечить стабильность и повторяемость результатов. Желательно, чтобы маятник имел матовый черный цвет, его вес - (285 +/- 30) г. Дополнительный груз весом 800 г должен быть жестко закреплен внутри трубки маятника в ее нижнем конце, чтобы центр масс маятника был расположен как можно ниже. Испытание следует проводить на полу из необработанной многослойной сосновой фанеры или эквивалентного материала толщиной не менее 15 мм.
11.2.2 Нанесение круговых маркеров
Необходимо отметить центральную точку конца маятника как центр концентрических окружностей, а затем нанести 120 концентрических окружностей диаметром от 10 до 1200 мм с интервалами в 10 мм, как показано на рисунке 9.
Размеры в миллиметрах
![]() круговых маркеров на полу
11.2.3 Кабель
Любые кабели, используемые в испытании, необходимо указывать в протоколе. Это должны быть обычные кабели, используемые внутри помещения, например:
- плоский кабель для зарядки с двумя проводниками и примерным поперечным сечением 3,7 x 1,8 мм;
- круглый кабель с тремя проводниками и примерным диаметром 7 мм, обычно используемый для подключения комнатных устройств, таких как настольные лампы.
Минимальная длина кабеля - 1200 мм, она может быть увеличена для робота большего размера. Длину кабеля, используемого для испытания, фиксируют в протоколе. Кабель размещают на расстоянии не менее 100 мм перед роботом в направлении его движения, маятник - сзади робота, а кабель - вокруг робота, как показано на рисунке 10. Кабель должен лежать на полу и располагаться свободно, образуя петли и изгибы. Максимально допустимая высота петли или изгиба - не более 40 мм, а средняя высота пролегания всего кабеля - от 10 до 20 мм.

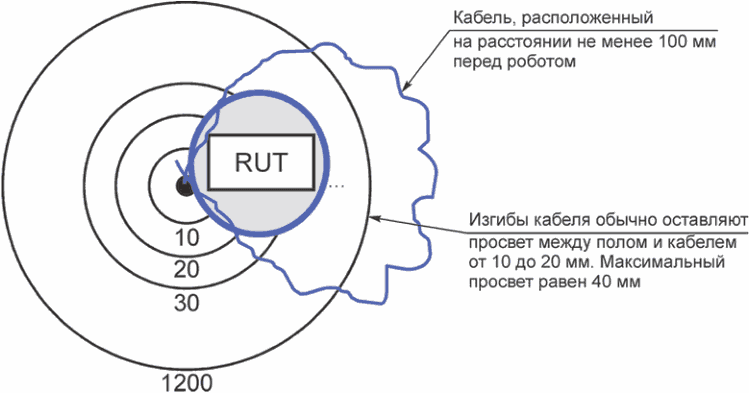

![]() круговых маркеров, кабеля и робота
11.3 Порядок проведения испытания
Исходная позиция. Для данного испытания следует использовать любую подходящую программу, предпочтительно ту, которая обеспечивает быстрое движение робота прямо вперед. Робот двигается прямо вперед, при этом маятник расположен сзади робота по его центру, как показано на рисунке 11. Следует зафиксировать отклонение центральной точки конца маятника, как показано на рисунке 12. Оно будет примерно пропорционально энергии, переданной препятствию.

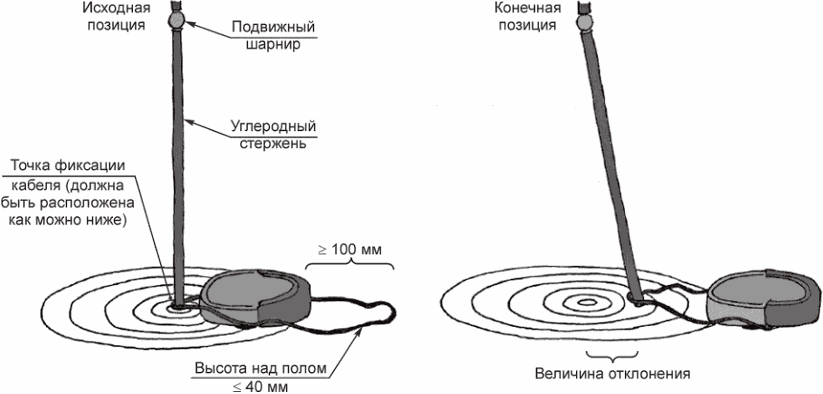

![]() для испытания робота на пересечение кабеля
![]() для испытания робота на пересечение кабеля
Данное испытание должно быть выполнено не менее 10 раз и может иметь три возможных результата:
Результат 1. Робот переезжает через кабель со смещением или без какого-либо смещения маятника. В протоколе указывают максимальное отклонение центральной точки конца маятника.
Результат 2. Робот наезжает на кабель и запутывается в нем. В протоколе указывают максимальное отклонение центральной точки конца маятника и состояние застрявшего кабеля.
Результат 3. Робот обнаруживает кабель и предпринимает другое действие. В протоколе указывают максимальное отклонение центральной точки конца маятника и тип действия.

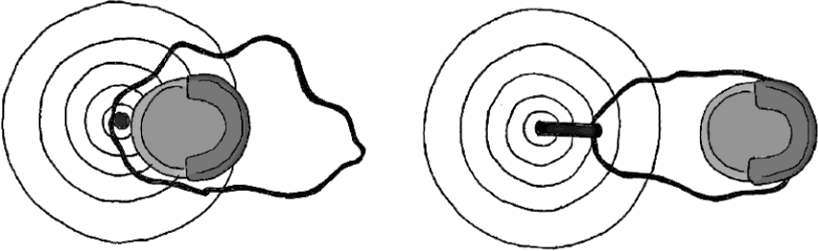

Следует сформировать в протоколе таблицу со средними и максимальными отклонениями центральной точки конца маятника. Если получен результат 2 или 3, то в протокол могут быть внесены дополнительные комментарии.
(обязательное)

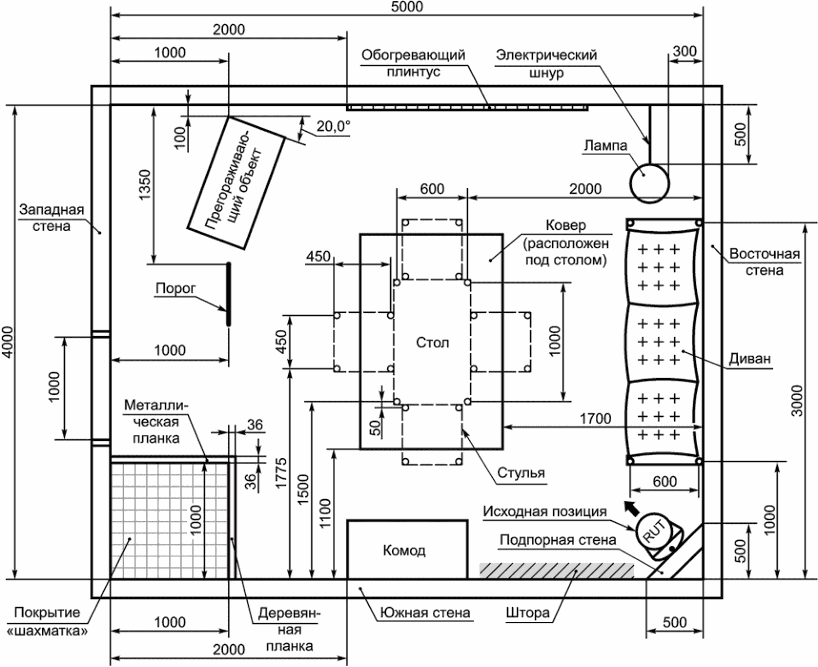

Испытательная зона представляет собой пространство с размерами 4000 x 5000 мм (с допуском +/- 50 мм), ограниченное четырьмя стенами и потолком.
Пол испытательной зоны должен быть сделан из необработанной многослойной сосновой фанеры или другого подходящего материала. Размеры и характеристики мебели и препятствий, размещенных на полу, указаны в таблице A.1, а препятствия вокруг стола представлены на рисунке A.1.
Размеры в миллиметрах
![]() Таблица A.1
Размеры в миллиметрах
![]() Размеры в миллиметрах
![]() Размеры в миллиметрах

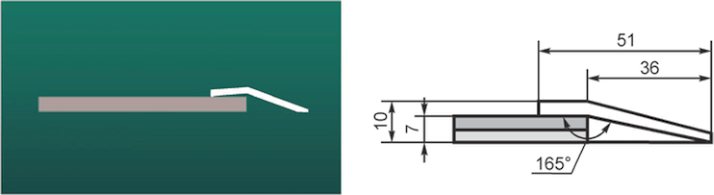

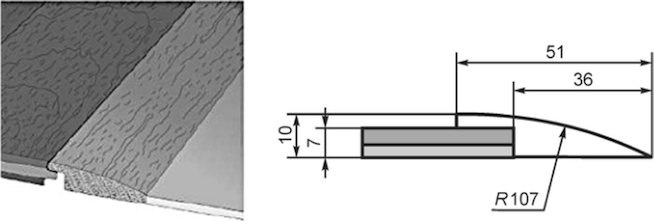

![]() покрытия "шахматка" и планок

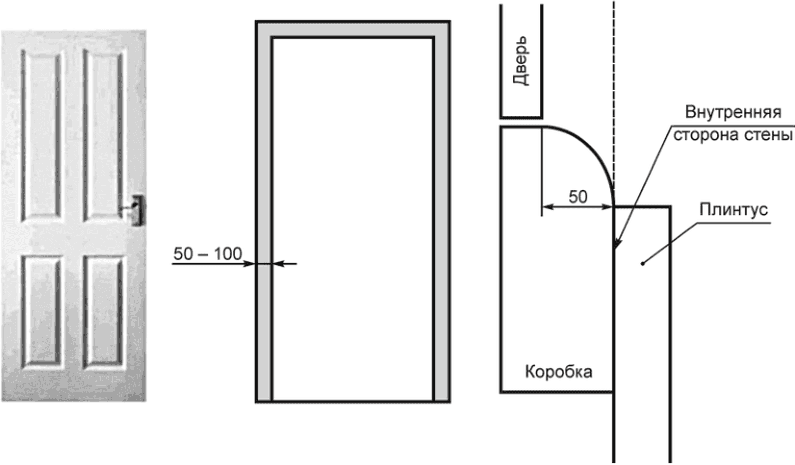

Конфигурация двери - в соответствии с рисунком A.5. Дверь имеет четыре вставные панели. Дверь охвачена дверной коробкой шириной 50 мм (W), которую устанавливают вровень со стеной (в результате дверь должна быть заглублена в стену на 50 мм). Дверной коробке может быть придана форма только по внутреннему краю с помощью закругления с максимальным радиусом 50 мм. Дверную ручку устанавливают справа (если смотреть из испытательной зоны). Дверь должна открываться наружу относительно испытательной зоны.
Размеры в миллиметрах
![]() (справочное)
