3.2
3.3 внутренняя сторона колеса: Поверхность вращения колеса, сопряженная с гребнем.
3.4 наружная сторона колеса: Поверхность вращения колеса, не сопряженная с гребнем.
3.5 колесо чистовое: Колесо, соответствующее требованиям для формирования колесной пары.
3.6 партия: Определенное количество колес одной конструкции, изготовленных из одной плавки, прошедших термическую обработку по одному режиму.
3.7 сборная партия: Определенное количество колес одной конструкции, изготовленных из разных плавок, прошедших термическую обработку по одному режиму.
4.1 Колеса с предварительной механической обработкой
4.1.1 Конструкция и размеры колес должны соответствовать конструкторской документации, согласованной с заказчиком и утвержденной в соответствии с ГОСТ Р 15.301.
4.1.2 Обозначения основных размеров колес приведены на рисунке 1. Интервал допуска для основных размеров и отклонений формы колес указано в таблице 1.
![]() Таблица 1
формы колес
4.1.3 Переход от штампованной к прокатанной части диска должен быть плавным. В месте перехода допускается уступ высотой не более 2 мм при условии, что пересекающиеся плоскости штампованной и прокатанной частей образовывают тупой угол.
4.1.4 Допускается окончательная механическая обработка колес с обточкой поверхностей диска и зон его перехода в обод и ступицу с наружной и внутренней сторон с обеспечением параметра шероховатости Rz <= 50 мкм (Ra <= 2,5 мкм) по ГОСТ 2789. В зонах переходов диска в обод и ступицу допускается уступ высотой не более 2 мм.
4.2 Колеса чистовые
4.2.1 Конструкция и размеры колес должны соответствовать конструкторской документации, согласованной с заказчиком и утвержденной в соответствии с ГОСТ Р 15.301.
4.2.2 Обозначения основных размеров колес приведены на рисунке 1. Интервал допуска для основных размеров и отклонений формы колес указан в таблице 1.
4.2.3 Переход от штампованной к прокатанной части диска должен быть плавным. В месте перехода допускается уступ высотой не более 2 мм при условии, что пересекающиеся плоскости штампованной и прокатанной частей образовывают тупой угол.
4.2.4 Диаметр внутренней поверхности обода с наружной стороны колеса должен быть равен или меньше диаметра внутренней поверхности обода с внутренней стороны колеса, но в пределах интервала допуска на этот размер, если другое требование не установлено документацией предприятия - изготовителя подвижного состава.
4.2.5 Профиль обода колеса должен соответствовать рисунку А.1 (приложение А). Отклонение профиля обода колеса от номинальной формы по вершине гребня - не более 1 мм, по поверхности катания и гребня - не более 0,5 мм. По согласованию предприятия-изготовителя и заказчика допускается изготовление колес с другим профилем обода по конструкторской документации, утвержденной в соответствии с ГОСТ Р 15.301.
4.2.6 Параметры шероховатости поверхностей колес по ГОСТ 2789, подвергнутых окончательной механической обработке, должны соответствовать значениям, указанным в таблице 2.
Таблица 2
поверхностей колес
4.3 Условное обозначение колес при заказе
4.3.1 Схема и пример условного обозначения колес:
![]() Пример условного обозначения
Колесо номинальным диаметром по кругу катания 860 мм, с отверстием ступицы номинальным диаметром 170 мм, из стали марки 2, изготовленное по ГОСТ Р и по чертежу:
Колесо 860 - 170 - 2 - ГОСТ Р - обозначение чертежа
5.1 Колеса с предварительной механической обработкой
5.1.1 Колеса изготавливают в соответствии с требованиями настоящего стандарта по технологической документации предприятия-изготовителя и конструкторской документации.
5.1.2 Колеса изготавливают из непрерывнолитых заготовок или слитков. Сталь колес подвергают внепечной обработке и вакуумированию.
5.1.3 Химический состав стали колес по анализу ковшевой пробы должен соответствовать значениям, указанным в таблице 3.
Таблица 3
Допускается изготавливать колеса из сталей других марок по техническим условиям, согласованным с заказчиком в соответствии с ГОСТ Р 15.301.
5.1.4 Предельные отклонения по массовой доле элементов в стали колес от норм, указанных в таблице 3, не должны превышать значений, установленных в таблице 4.
Таблица 4
в стали колес
5.1.6 Колеса должны быть без флокенов, расслоений, трещин, корочек, остатков усадочных раковин и недопустимых ликваций.
Место расположения, степень развития и вид допустимых и недопустимых дефектов макроструктуры должны соответствовать требованиям ГОСТ 32773.
5.1.7 При ультразвуковом контроле внутренних дефектов колес не допускаются дефекты, амплитуда эхо-сигналов от которых равна или превышает амплитуду эхо-сигнала от эталонного плоскодонного отражателя, расположенного в том же месте относительно ультразвукового преобразователя, что и дефект, и имеющего диаметр:
- 2 мм - для ободьев колес;
- 3 мм - для дисков и ступиц колес при условии, что число дефектов, выявленных в диске, составляет 10 и более, а в ступице - 4 и более, а расстояние между любыми двумя дефектами не менее 50 мм;
- 5 мм - для дисков и ступиц колес при условии выявления единичных дефектов.
5.1.8 Загрязненность стали ободьев колес неметаллическими включениями не должна превышать значений, указанных в таблице 5.
Таблица 5
включениями
Механические свойства стали колес, подвергнутых упрочняющей термической обработке, должны соответствовать значениям, указанным в таблице 6.
Таблица 6
5.1.10 Разница значений твердости по Бринеллю стали обода на глубине 30 мм от поверхности катания, измеренной по периметру одного колеса, не должна превышать 20 НВ.
5.1.11 Разница значений твердости по Бринеллю стали на боковой поверхности ободьев колес одной партии не должна превышать 30 НВ.
5.1.12 Остаточные напряжения в колесах после их радиальной разрезки должны вызывать сходимость обода в пределах от 1 до 5 мм.
5.1.13 На поверхностях диска и ступицы, в зоне перехода диска в ступицу допускаются имеющие плавный переход к остальной поверхности неровности и отпечатки, риски и углубления глубиной не более 1 мм, в зоне перехода диска в обод - не более 0,5 мм, на поверхностях катания и гребня - не более 0,3 мм.
5.1.14 На всей поверхности колес не допускаются следующие дефекты, выявленные при визуальном контроле: плены, складки, закаты, трещины, расслоения, раскатанные загрязнения, инородные включения.
5.1.15 На поверхностях колес, подвергаемых магнитному контролю (МК), не допускаются дефекты протяженностью более 2 мм для поверхностей, прошедших механическую обработку, и более 6 мм для поверхностей без механической обработки.
5.1.16 Для устранения дефектов допускается обточка или абразивная обработка поверхностей колес. Обточка или абразивная обработка может проводиться как до, так и после термической обработки. После термической обработки колес на боковых поверхностях обода допускается абразивная обработка местных неровностей глубиной до 0,3 мм. Диск колеса, прошедший обточку или абразивную обработку, должен подвергаться повторному упрочнению дробью в соответствии с требованиями приложения Б.
Размеры колес после обточки или абразивной обработки не должны выходить за пределы, установленные в конструкторской документации.
Параметр шероховатости поверхностей, обработанных для устранения недопустимых дефектов, должен быть Rz <= 50 мкм (Ra <= 12,5 мкм) по ГОСТ 2789.
5.1.17 По требованию заказчика поверхности диска и зон его перехода в обод и ступицу с наружной и внутренней сторон подвергают упрочнению дробью в соответствии с требованиями приложения Б.
5.1.18 Окалина на поверхности дисков и зон перехода диска в обод и ступицу колес не допускается. На остальных поверхностях допускается неотделяющаяся пленка окислов.
- две последние цифры года изготовления;
- марка стали;
- номер плавки;
- условное обозначение предприятия-изготовителя по [1];
- порядковый номер колеса по системе нумерации предприятия-изготовителя, не зависящий от типа колеса, количества и мест расположения технологических линий, способа изготовления и других особенностей производства.
Между условным обозначением предприятия-изготовителя и порядковым номером колеса должно быть предусмотрено место шириной от 30 мм до 150 мм для приемочных клейм заказчика. Изменение порядка маркировки не допускается.
Допускается нанесение торговой марки предприятия-изготовителя вне зоны расположения маркировки.
Маркировку наносят в горячем состоянии на боковую поверхность обода с наружной стороны колеса. Высота знаков маркировки должна составлять от 10 до 12 мм, глубина знаков - до 4 мм. Расстояние от основания знаков маркировки до кромки внутренней поверхности обода с наружной стороны колеса должно составлять от 3 до 12 мм.
По согласованию с заказчиком допускается вместо маркировки в горячем состоянии наносить маркировку в холодном состоянии. Маркировку наносят механическим способом с использованием автоматических или полуавтоматических средств на окончательно обточенную боковую поверхность обода колеса с наружной стороны. Высота знаков маркировки должна составлять от 10 до 12 мм, глубина знаков - от 0,4 до 1,2 мм. Расстояние от основания знаков маркировки до кромки внутренней поверхности обода с наружной стороны колеса должно составлять от 3 до 12 мм.
Дополнительно на боковую поверхность обода с наружной стороны колеса вне зоны расположения маркировки наносят механическим способом в холодном состоянии знак обращения продукции на рынке по [2]. Высота букв знака обращения продукции на рынке должна составлять от 6 до 12 мм, глубина букв - от 0,4 до 1,2 мм. Расстояние от основания знака обращения продукции на рынке до кромки внутренней поверхности обода с наружной стороны колеса должно составлять от 3 до 12 мм.
По согласованию с заказчиком допускается наносить дополнительные знаки маркировки и контрольные клейма на колесо механическим способом в холодном состоянии.
Ошибочно нанесенные знаки маркировки удаляют обточкой или абразивной обработкой с последующим нанесением маркировки на колесо механическим способом в холодном состоянии.
5.1.20 По требованию заказчика для защиты от коррозии на поверхности колес наносят покрытие по документации предприятия-изготовителя. Требования к покрытию указываются в документации на поставку колес.
5.2 Колеса чистовые
5.2.1 На поверхностях диска и ступицы, в зоне перехода диска в ступицу допускаются имеющие плавный переход к остальной поверхности неровности и отпечатки, риски и углубления глубиной не более 1 мм, в зоне перехода диска в обод - не более 0,5 мм, на поверхностях катания и гребня - не более 0,3 мм.
5.2.2 На всей поверхности колес не допускаются следующие дефекты, выявленные при визуальном контроле: плены, складки, закаты, трещины, расслоения, раскатанные загрязнения, инородные включения.
5.2.3 На поверхностях колес, подвергаемых магнитному контролю (МК), не допускаются дефекты протяженностью более 2 мм для поверхностей, прошедших механическую обработку, и более 6 мм для поверхностей без механической обработки.
5.2.4 При ультразвуковом контроле внутренних дефектов колес не допускаются дефекты, амплитуда эхо-сигналов от которых равна или превышает амплитуду эхо-сигнала от эталонного плоскодонного отражателя, расположенного в том же месте относительно ультразвукового преобразователя, что и дефект, и имеющего диаметр:
- 2 мм - для ободьев колес;
- 3 мм - для дисков и ступиц колес при условии, что число дефектов, выявленных в диске, составляет 10 и более, а в ступице - 4 и более, а расстояние между любыми двумя дефектами не менее 50 мм;
- 5 мм - для дисков и ступиц колес при условии выявления единичных дефектов.
5.2.5 Для устранения недопустимых дефектов допускается обточка или абразивная обработка поверхностей колес, которую проводят как до, так и после термической обработки. После термической обработки колес на боковых поверхностях обода допускается абразивная обработка местных неровностей глубиной до 0,3 мм. Размеры колес после обточки или абразивной обработки не должны выходить за пределы, установленные в конструкторской документации.
Параметр шероховатости поверхностей, обработанных для устранения недопустимых дефектов, должен быть Rz <= 50 мкм (Ra <= 12,5 мкм) по ГОСТ 2789.
5.2.6 По требованию заказчика поверхности диска и зон его перехода в обод и ступицу с наружной и внутренней сторон подвергают упрочнению дробью в соответствии с требованиями приложения Б.
5.2.7 На каждом колесе на боковой поверхности обода с наружной стороны колеса должна находиться маркировка в соответствии с 5.1.19. По согласованию с заказчиком допускается наносить дополнительные знаки маркировки и контрольные клейма на колесо механическим способом в холодном состоянии.
5.2.8 По требованию заказчика для защиты от коррозии на поверхности колес наносят покрытие по документации предприятия-изготовителя. Требования к покрытию указываются в документации на поставку колес.
5.3 Усталостная выносливость и трещиностойкость колес
5.3.1 Предел выносливости колес с прошедшими окончательную механическую обработку дисками при усталостных испытаниях с радиальным циклическим нагружением с коэффициентом асимметрии 0,1 на базе пяти миллионов циклов должен составлять не менее 400 кН.
5.3.2 Трещиностойкость (вязкость разрушения) стали обода колеса на расстоянии 20 мм от поверхности катания должна составлять не менее 50 МПа·м1/2.
6.1 Приемо-сдаточные испытания
6.1.1 Для проверки соответствия колес с предварительной механической обработкой и чистовых колес требованиям настоящего стандарта предприятие-изготовитель проводит приемо-сдаточные испытания в объеме, указанном в таблицах 7 и 8 соответственно.
Таблица 7
механической обработкой
Таблица 8
6.1.2 Колеса предъявляют к приемке партиями. Колеса, отставшие от партии до упрочняющей термической обработки или в процессе ее проведения, допускается комплектовать в сборную партию с числом колес до 100 шт. Сборную партию колес комплектуют из стали одной марки по значению углеродного эквивалента "углерод плюс 1/4 марганца", разница между наибольшим и наименьшим значениями которого в сборной партии не должна превышать 0,07%.
6.1.3 Колеса, принятые службой технического контроля предприятия-изготовителя, предъявляют представителю заказчика по его требованию.
Представитель заказчика, не вмешиваясь в ход технологического процесса производства колес, имеет право на проведение инспекторского контроля технологического процесса, присутствие при всех испытаниях и получение результатов испытаний. Представителю заказчика предоставлено право выборочного контроля технологии изготовления колес и проведения совместно со службой технического контроля предприятия-изготовителя дополнительных испытаний и проверки качества колес.
Условия и порядок проведения представителем заказчика контроля технологии изготовления и соответствия колес требованиям настоящего стандарта должны быть указаны в документации на поставку колес.
6.1.4 При обнаружении в макроструктуре металла флокенов всю партию колес бракуют. При обнаружении других недопустимых дефектов макроструктуры (см. 5.1.6) проводят повторный контроль макроструктуры на двух других колесах этой партии. При обнаружении хотя бы в одном из них недопустимых дефектов всю партию колес бракуют.
6.1.5 При неудовлетворительных результатах испытаний на механические свойства, остаточные напряжения и загрязненность стали неметаллическими включениями проводят повторные испытания на двух других колесах этой партии. Результаты повторных испытаний распространяют на всю партию.
6.1.6 При неудовлетворительных результатах повторных испытаний на механические свойства, включая разницу значений твердости обода по периметру колеса, и остаточные напряжения, но при удовлетворительных результатах контроля макроструктуры и загрязненности стали неметаллическими включениями для каждой партии колес проводят не более двух дополнительных упрочняющих термических обработок.
6.1.7 После повторной упрочняющей термической обработки колеса подвергают испытаниям как новую партию, за исключением контроля макроструктуры и загрязненности неметаллическими включениями. При неудовлетворительных результатах повторных испытаний хотя бы по одному из показателей всю партию колес бракуют.
6.1.8 Результаты приемо-сдаточных испытаний колес оформляют в соответствии с ГОСТ 15.309. Предприятие-изготовитель хранит данные о результатах испытаний в архиве 20 лет.
- наименование предприятия-изготовителя;
- наименование изделия и обозначение чертежа;
- номинальный диаметр по кругу катания;
- номинальный диаметр отверстия ступицы;
- число колес;
- номер плавки;
- номера колес;
- марку стали колес;
- дату отгрузки партии колес;
- обозначение настоящего стандарта.
Документ о качестве должен быть подписан представителем службы технического контроля предприятия-изготовителя колес. Условия подписания документа о качестве представителем заказчика должны быть указаны в документации на поставку колес.
По требованию заказчика в документе о качестве может быть указана информация о результатах приемо-сдаточных испытаний колес.
6.2 Испытания для подтверждения соответствия
6.2.1 Отбор образцов колес для подтверждения соответствия требованиям технических регламентов осуществляют после проведения приемо-сдаточных испытаний.
6.2.2 Отбор образцов колес производят методом отбора "вслепую" по ГОСТ 18321 от одной партии, принятой службой технического контроля предприятия-изготовителя:
- одно колесо для испытаний в соответствии с 4.1.1 - 4.1.4, 5.1.3, 5.1.4, 5.1.6, 5.1.8 - 5.1.10, 5.1.12 - 5.1.14, 5.1.18, 5.1.19 (для колес с предварительной механической обработкой) или в соответствии с 4.2.1 - 4.2.4, 4.2.6, 5.2.1, 5.2.2, 5.2.7 (для колес чистовых);
- два колеса с прошедшими окончательную механическую обработку дисками для испытаний в соответствии с 5.3.1 (для колес с предварительной механической обработкой или для колес чистовых в зависимости от того, на каком типе колес проводят окончательную механическую обработку дисков);
- одно колесо для испытаний в соответствии с 5.3.2.
6.3 Типовые испытания
6.3.1 Типовые испытания проводят в случаях:
а) изменения существующей конструкции колеса;
б) применения нового материала колеса;
в) изменения технологии изготовления колеса;
г) увеличения осевой нагрузки на колесную пару или конструкционной скорости.
Отбор образцов колес производят методом отбора "вслепую" по ГОСТ 18321 от одной партии.
Объем, порядок и оценка результатов проведения типовых испытаний определяются в программе и методике испытаний в соответствии с ГОСТ 15.309 в зависимости от вносимых изменений в конструкцию, материал и/или технологию изготовления колеса.
7.1 Размеры и отклонения формы колес (см. 4.1.1 - 4.1.3, 4.2.1 - 4.2.5) контролируют универсальными средствами измерений и аттестованными средствами допускового контроля, а также автоматизированными средствами по методике предприятия-изготовителя.
Параметры шероховатости поверхностей колес (см. 4.1.4, 4.2.6) контролируют профилографами-профилометрами по ГОСТ 19300 или сравнением с образцами шероховатости поверхности по ГОСТ 9378.
Содержание и качество маркировки колес (см. 5.1.19, 5.2.7) контролируют визуально. Высоту и глубину знаков маркировки, расстояние от их основания до кромки внутренней поверхности обода с наружной стороны колеса (см. 5.1.19) контролируют с помощью средств измерений линейных размеров, индикаторов часового типа или средств допускового контроля по результату одного измерения.
Погрешности, допустимые при измерении линейных размеров - по ГОСТ 8.051. При контроле размеров свыше 500 мм предельная погрешность применяемого средства измерения не должна превышать 1/3 значения допуска, установленного настоящим стандартом.

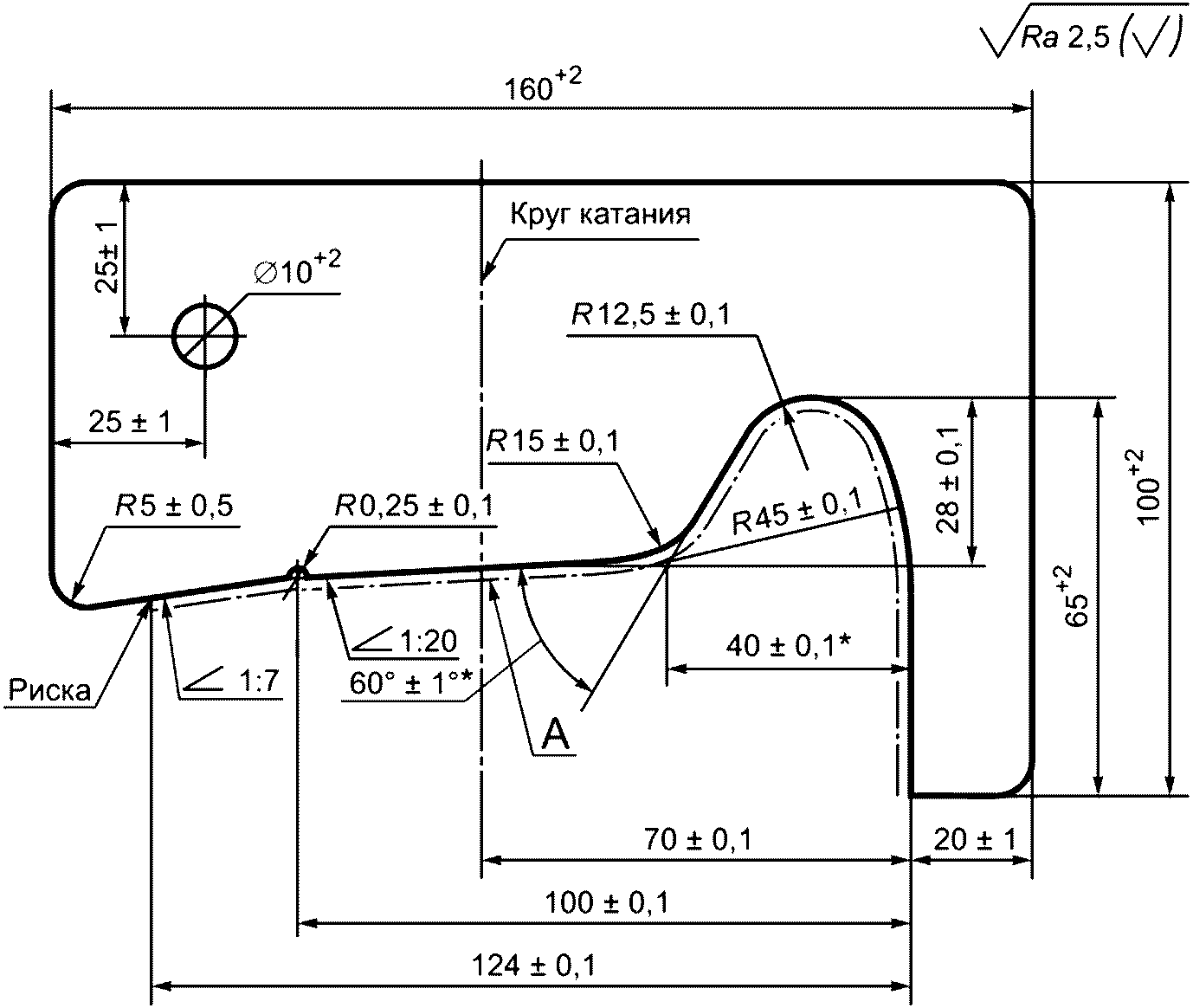

7.1.1 Профиль обода колеса (см. 4.2.5) контролируют шаблоном в соответствии с рисунком А.2 (приложение А). При контроле шаблон свободно устанавливают на обод таким образом, чтобы ножка шаблона касалась точки перехода от гребня к боковой поверхности обода с внутренней стороны колеса, а рабочая поверхность шаблона касалась точки на поверхности катания обода. Значение отклонения поверхности катания и гребня от номинальной формы (зазор) контролируют с помощью щупов, имеющих подтверждение о метрологической пригодности.
Допускается осуществлять контроль профиля обода колеса автоматизированными средствами по методике предприятия-изготовителя.
7.1.2 Толщину обода с внутренней стороны колеса (см. 4.1.1, 4.2.1) контролируют от вершины гребня до точки Б (см. рисунок 1), расположенной на внутренней поверхности обода на расстоянии 10 мм от его боковой поверхности.
Толщину обода с наружной стороны колеса (см. 4.1.1, 4.2.1) контролируют от точки на поверхности катания, расположенной на расстоянии 20 мм от боковой поверхности обода, до точки на расстоянии 10 мм по внутреннему диаметру от боковой поверхности обода с наружной стороны колеса.
Разность значений толщины обода по периметру колеса (см. 4.1.2, 4.2.2) контролируют в двух взаимно перпендикулярных направлениях с внутренней или наружной стороны. За разность значений толщины обода принимают наибольшую разность по результатам измерений.
7.1.3 Ширину и разность значений ширины обода колеса (см. 4.1.2, 4.2.2) контролируют по периметру на расстоянии не менее 150 мм от крайних знаков маркировки. За разность значений ширины обода принимают разность наибольшего и наименьшего значений расстояния между боковой поверхностью обода с наружной и внутренней сторон колеса.
7.1.4 Отклонение от крутости по кругу катания колеса (см. 4.1.2, 4.2.2) определяют как полуразность наибольшего и наименьшего диаметров по кругу катания. Измерения проводят в двух взаимно перпендикулярных плоскостях.
7.1.5 Высоту уступа на поверхности колеса в месте перехода от прокатанной к штампованной части диска (см. 4.1.3, 4.2.3) контролируют шаблоном с опорами на диск на расстоянии 10 мм от уступа.
7.1.6 Отклонение параллельности торцевой поверхности ступицы от боковой поверхности обода с внутренней стороны колеса (см. 4.2.2) определяют как разность наибольшего и наименьшего расстояний по окружности между основанием гребня и плоскостью, образуемой торцевой поверхностью ступицы.
7.1.7 Разность значений толщины стенки ступицы по периметру колеса (см. 4.1.2, 4.2.2) определяют как разность наибольшего и наименьшего значений толщины стенки, измеренных по окружности на расстоянии 10 мм от торцевых поверхностей ступицы.
7.1.8 Радиальное биение (эксцентриситет) отверстия ступицы относительно круга катания колеса (см. 4.1.2, 4.2.2) определяют как полуразность максимального и минимального расстояний от поверхности отверстия ступицы до круга катания. Измерения проводят в двух взаимно перпендикулярных плоскостях.
7.1.9 Разность значений толщины диска по периметру колеса (см. 4.1.2, 4.2.2) определяют по наибольшей разности значений толщины диска на одном радиусе.
7.2 Определение массовой доли химических элементов в стали колес (см. 5.1.3, 5.1.4) проводят по ГОСТ Р 54153, ГОСТ 17745, ГОСТ 18895, ГОСТ 22536.0, ГОСТ 22536.1, ГОСТ 22536.2, ГОСТ 22536.3, ГОСТ 22536.4, ГОСТ 22536.5, ГОСТ 22536.7, ГОСТ 22536.8, ГОСТ 22536.9, ГОСТ 22536.11, ГОСТ 22536.12 и ГОСТ 28033.
Ковшевую пробу для анализа химического состава стали отбирают по ГОСТ 7565.
Массовую долю водорода в жидкой стали (см. 5.1.5) определяют после вакуумирования по равновесному парциальному давлению водорода с применением системы зондового измерения.
При контроле химического состава колес отбор стружки или пробы проводят из средней части обода колес или из головки образца, испытанного на растяжение. Результаты контроля распространяют на все колеса данной плавки.
7.3 Испытания на механические свойства стали ободьев и дисков колес при растяжении (см. 5.1.9) проводят по ГОСТ 1497 на образцах с начальным диаметром 10 мм и начальной расчетной длиной 50 мм. Испытания проводят на одном образце из обода и одном образце из диска. Положение образцов показано на рисунках 2 и 3.
![]() в ободе колеса
![]() в диске колеса
7.4 Твердость по Бринеллю стали колес измеряют по ГОСТ 9012 шариком диаметром 10 мм при усилии 29430 Н (3000 кгс).
7.4.1 Твердость по Бринеллю стали обода колеса (см. 5.1.9) измеряют на поперечном темплете в соответствии с рисунком 4. В качестве результата контроля твердости на глубине 30 мм принимают среднее значение твердости по Бринеллю, определенной по значениям твердости в точках 1, 2 и 3.
![]() поперечном темплете обода колеса на контрольной глубине
(точки 1, 2, 3) и в зоне перехода обода в диск (точка А)
7.4.2 Разницу значений твердости по Бринеллю стали обода по периметру одного колеса (см. 5.1.10) определяют по разнице средних значений твердости по Бринеллю на глубине 30 мм на четырех поперечных темплетах, вырезанных равномерно по окружности обода.
7.4.3 Разницу значений твердости по Бринеллю на боковой поверхности ободьев колес одной партии (см. 5.1.11) определяют по значениям твердости по Бринеллю, измеренным с наружной стороны колес на расстоянии 30 мм от круга катания.
Измерение твердости по Бринеллю проводят после удаления обезуглероженного слоя на глубину не менее 0,5 мм путем абразивной обработки или фрезерования. Ширина обработанной площадки должна составлять не более 30 мм, длина - не более 45 мм и не иметь резких переходов.
При механической обработке поверхности измерение твердости по Бринеллю проводят непосредственно на ней. После измерения твердости по Бринеллю на наружной боковой поверхности обода допускаются отпечатки от шарика твердомера и следы от фрезы.
7.5 Ударную вязкость стали колес (см. 5.1.9) определяют:
- при температуре 20 °C - по ГОСТ 9454 на образцах типа 1 по среднему значению, полученному в результате испытания трех образцов;
- при температуре минус 60 °C - по ГОСТ 9454 на образцах размером 10x10x55 мм с надрезом радиусом 5 мм и глубиной 2 мм по минимальному значению, полученному в результате испытания трех образцов.
Положение образцов на радиальном сечении обода показано на рисунке 5.
![]() изгиб в ободе колеса
Положение образцов на радиальном сечении диска показано на рисунке 6. Допускается вырезать образцы из диска в приободной зоне.
![]() изгиб в диске колеса
7.6 Отбор проб и изготовление образцов для контроля макроструктуры (см. 5.1.6) - по ГОСТ 10243.
Контроль макроструктуры колес проводят на протравленных полнопрофильных поперечных темплетах или методом серного отпечатка (по Бауману) по ГОСТ 10243. Отнесение обнаруженных дефектов макроструктуры к допустимым или недопустимым дефектам проводят по ГОСТ 32773.
7.7 Контроль поверхностных дефектов колес проводят визуально (см. 5.1.14, 5.2.2), с помощью средств измерений линейных размеров (см. 5.1.13, 5.2.1) и магнитным методом (см. 5.1.15, 5.2.3).
Магнитный контроль проводят способом приложенного поля по [3] и методике предприятия-изготовителя.
Магнитный контроль поверхностных дефектов на элементах колес проводят следующим образом:
- обода - на боковых поверхностях обода с обеих сторон колеса;
- диска - на поверхности диска и в зонах переходов в обод и ступицу с обеих сторон колеса;
- ступицы - на торцевой и наружной поверхностях ступицы с обеих сторон колеса.
7.8 Ультразвуковой контроль на внутренние дефекты колес (см. 5.1.7, 5.2.4) проводят эхо-импульсным методом по [3] и методике предприятия-изготовителя.
Элементы колес, подвергаемые ультразвуковому контролю, устанавливают в конструкторской документации, согласованной с заказчиком.
7.9 Допускается применение других стандартизованных методов неразрушающего контроля поверхностных дефектов колес, обеспечивающих достоверность контроля требований 5.1.15 и 5.2.3, и стандартизованных методов неразрушающего контроля внутренних дефектов колес, обеспечивающих достоверность контроля требований 5.1.7 и 5.2.4.
7.10 Контроль загрязненности стали колес неметаллическими включениями (см. 5.1.8) проводят по ГОСТ 1778-70 (метод Ш1) по среднему баллу отдельно по каждому виду включений. Контроль проводят на шести шлифах, вырезанных из двух диаметрально противоположных радиальных темплетов обода в соответствии с рисунком 7. Площадь контрольной поверхности каждого шлифа - не менее 200 мм2.
![]() колеса для контроля загрязненности стали колес
неметаллическими включениями
7.11 Контроль остаточных напряжений в колесах (см. 5.1.12) проводят методом огневой разрезки или другим способом. Для этого наносят две метки на боковую поверхность обода с наружной стороны колеса на середине толщины обода на расстоянии (100 +/- 0,5) мм друг от друга. Радиальный сквозной разрез должен быть произведен посередине между двумя метками в направлении от гребня к отверстию ступицы. При этом должен остаться зазор по всей длине разреза.
Сходимость обода определяют по разнице расстояний между метками до и после разрезки.
7.12 Предел выносливости колес (см. 5.3.1) определяют при испытаниях с радиальным циклическим нагружением.
Толщина ободьев испытуемых колес должна составлять по кругу катания (35 +/- 1) мм. Толщину обода колеса определяют как полуразность между диаметром по кругу катания и внутренним диаметром обода, измеренным с внутренней стороны колеса в точке Б (см. рисунок 1).
В соответствии с рисунком 8 колесо устанавливают вертикально и через отверстие ступицы пропускают стальную ось, диаметр которой от 1 до 2 мм меньше диаметра отверстия ступицы колеса. Ось опирается на две неподвижные профильные опоры испытательного оборудования.
![]() 1 - колесо; 2 - ось; 3 - неподвижные опоры испытательной
машины
при испытании колеса на предел усталостной выносливости
Циклическую нагрузку P при испытаниях прикладывают в радиальном направлении к ободу колеса в соответствии с рисунком 8. При этом возможны два варианта приложения нагрузки:
- к гребню колеса - на расстоянии l, составляющем от 14 до 16 мм от боковой поверхности обода с внутренней стороны до точки приложения нагрузки P;
- к поверхности катания колеса - на расстоянии l, составляющем от 46 до 49 мм от боковой поверхности обода с внутренней стороны до точки приложения нагрузки P.
Контроль величин и стабильности действия циклической нагрузки в процессе испытания осуществляют по показаниям силоизмерительных устройств испытательной машины. Регистрацию числа циклов нагружения проводят с помощью счетчика, входящего в состав испытательной машины. Точность измерения величины силы должна составлять (+/- 2%), числа циклов нагружения - (+/- 1%).
Отсутствие трещин в колесе контролируют визуально без остановки испытательной машины.
Испытания проводят на двух колесах, по одному сечению на каждом колесе. Испытание сечения колеса проводят до достижения базового количества циклов нагружения (5 млн. циклов) или до выявления усталостной трещины в диске длиной 20 мм и более, в зависимости от того, что наступит ранее.
Предел выносливости оценивают по максимальной нагрузке, при которой оба колеса прошли базовое количество циклов нагружения без образования трещин.
При необходимости определения фактического предела выносливости его значение принимают по кривой усталости, полученной по результатам испытаний двух колес. При этом испытывают от двух до шести сечений на каждом колесе с учетом возможности построения кривой усталости. Обработку результатов испытаний с построением кривой усталости проводят по ГОСТ 25.507.
Испытание проводят при температуре окружающей среды от 15 °C до 35 °C. Значения остальных факторов окружающей среды не нормируются.
7.13 Трещиностойкость (вязкость разрушения) стали обода колеса (см. 5.3.2) определяют при испытаниях по ГОСТ 25.506 на образцах толщиной 30 мм и шириной 75 мм с надрезом шириной 5 мм по среднему значению, полученному в результате испытаний шести образцов. При этом значение трещиностойкости каждого из шести образцов не должно быть ниже значения, установленного 5.3.2.
Положение образцов для определения трещиностойкости (вязкости разрушения) стали обода показано на рисунке 9.
![]() трещиностойкости стали обода
7.14 Испытания колес проводят с использованием поверенных и калиброванных средств измерений на испытательном оборудовании, аттестованном по ГОСТ Р 8.568.
8.1 Колеса транспортируют всеми видами транспорта в соответствии с ГОСТ 7566 и сопровождают документом о качестве в соответствии с 6.1.9. Способы транспортирования и хранения должны предохранять колеса от механических повреждений.
8.2 Условия транспортирования колес в части воздействия климатических факторов - по группе 7 (Ж1) ГОСТ 15150-69, а хранения - по группе 8 (ОЖЗ) ГОСТ 15150-69.
9.1 Предприятие-изготовитель гарантирует соответствие колес требованиям настоящего стандарта при соблюдении условий эксплуатации, хранения, транспортирования и монтажа по [4].
Предприятие-изготовитель гарантирует качество стали колес (5.1.3, 5.1.4, 5.1.6 - 5.1.9, 5.2.4) и отсутствие поверхностных дефектов технологического происхождения (5.1.13 - 5.1.15, 5.1.18, 5.2.1 - 5.2.3) на весь срок службы колес со дня получения заказчиком.
Предприятие-изготовитель не несет ответственности за дефекты эксплуатационного происхождения типа ползунов, наваров и кольцевых выработок на поверхности катания колес.
9.2 На колеса, подвергнутые сварке, наплавке, лазерной обработке, металлизации, нагреву газовой горелкой, плазмой или токами высокой частоты, нанесению электролитических или химических покрытий при ремонте и техническом обслуживании колесных пар, гарантии предприятия-изготовителя не распространяются.
(обязательное)
ПРОФИЛЬ ОБОДА КОЛЕСА ДЛЯ КОЛЕСНОЙ ПАРЫ ПОДВИЖНОГО СОСТАВА
МЕТРОПОЛИТЕНА И ШАБЛОН ДЛЯ ЕГО КОНТРОЛЯ
![]() --------------------------------
<*> Размеры для справок.
<**> Размеры обеспечиваются инструментом.
![]() --------------------------------
<*> Размеры для справок.
Примечание - Параметр шероховатости поверхности А: Ra <= 1,25 мкм.
(обязательное)
Б.1 Общие требования к упрочнению дисков колес дробью
Б.1.1 Упрочнению дробью подвергают колеса, прошедшие термическую обработку. Упрочнение проводят по технологической инструкции предприятия-изготовителя.
Б.1.2 Упрочнение поверхности дисков колес производят на специализированных дробеметных или дробеструйных установках.
Б.1.3 Упрочнение дисков колес производят дробью стальной литой типа ДСЛ, ДСЛУ номеров от 1,4 до 3,2 по ГОСТ 11964-81 с твердостью по Виккерсу от 365 до 545 HV или другой дробью, изготовленной по действующей нормативной документации и не уступающей указанной по качеству.
Б.1.4 В дробеметной или дробеструйной установке должно быть не менее 85% дроби номеров 1,4 и более.
Б.1.5 Обработке дробью подвергают поверхности диска и зон перехода диска в обод и ступицу с наружной и внутренней сторон колес. При обработке диска допускается попадание дроби на другие поверхности колес, кроме поверхности катания, гребня и отверстия ступицы. Внешний вид других поверхностей, на которые попала дробь при обработке диска, не является причиной браковки колес.
Б.1.6 Интенсивность обработки при упрочнении дисков колес должна обеспечивать значение прогиба контрольной пластины не менее 0,2 мм.
Б.1.7 Полнота покрытия поверхности дробью должна составлять не менее 98%.
Б.2 Правила приемки и методы контроля
Б.2.1 Контрольные испытания интенсивности обработки проводят в начале работы и периодически через 8 ч работы установки.
Контроль качества дроби проводят в соответствии с технологической документацией предприятия-изготовителя.
Б.2.2 Приемку колес проводят партиями. Партией считают число колес, подвергнутых упрочнению дробью, между двумя контрольными испытаниями.
Б.2.3 Интенсивность упрочнения дробью контролируют по значению прогиба контрольной пластины.
Б.2.3.1 Если значение прогиба контрольной пластины составляет менее 0,2 мм, то проводят повторные испытания на двух контрольных пластинах; при этом значение прогиба каждой из них должно быть не менее 0,2 мм.
Б.2.3.2 При неудовлетворительных результатах повторных испытаний предпринимают корректирующие действия, предусмотренные технологической документацией предприятия-изготовителя.
Б.2.3.2.1 Если среднее значение прогиба двух контрольных пластин составляет от 0,16 до 0,19 мм, то вторую половину партии колес подвергают повторной обработке в течение времени, равного половине от установленного технологическим циклом.
Б.2.3.2.2 Если среднее значение прогиба двух контрольных пластин составляет менее 0,16 мм, то все колеса партии подвергают повторной обработке по полному технологическому циклу упрочнения.
Б.2.4 Полноту покрытия поверхности диска дробью контролируют на каждом колесе визуально или автоматизированными или автоматическими средствами.
Поверхность считают полностью обработанной, если по всей обработанной поверхности колеса имеются равномерно расположенные перекрывающиеся лунки от дроби, что обеспечивает 98%-ную полноту покрытия.
Б.2.5 Одновременно с полнотой покрытия поверхности визуально контролируют степень очистки поверхности колес от окалины. При обнаружении дефектов на упрочненной и очищенной от окалины поверхности колеса подвергают ремонтной обточке.
Б.2.6 Определение значения прогиба контрольной пластины.
Б.2.6.1 Контрольные пластины должны иметь следующие размеры, мм;
Б.2.6.2 Отклонение поверхности контрольной пластины от плоскостности не должно превышать 0,025 мм.
Б.2.6.3 Твердость по Виккерсу пластин должна быть от 450 до 520 HV (от 44 до 49 HRC).
Б.2.6.4 Контрольные пластины закрепляют в зажимных устройствах, которые располагают с наружной стороны колеса в месте перехода ступицы к диску и на внутренней стороне колеса в месте перехода диска в обод.
Б.2.6.5 Колесо с контрольными пластинами подвергают упрочнению дробью в соответствии с технологической инструкцией предприятия-изготовителя.
Б.2.6.6 Прогиб контрольной пластины определяют с помощью индикаторов с ценой деления 0,01 мм, прошедших калибровку.
Б.2.7 Данные о колесах, прошедших упрочнение дробью, результаты контроля качества дроби, значения прогиба контрольной пластины, сведения о корректирующих действиях заносят в журнал.
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/25/gost_53747.html
На правах рекламы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
