"ГОСТ Р 56845-2019/ISO/IEEE 11073-20601:2016. Национальный стандарт Российской Федерации. Информатизация здоровья. Обмен данными с персональными медицинскими приборами. Часть 20601. Прикладной профиль. Оптимизированный протокол обмена"
(утв. и введен в действие Приказом Росстандарта от 29.08.2019 N 578-ст)

Charles R. Abbruscato Nabil Abujbara Maher Abuzaid Manfred Aigner Jorge Alberola Karsten Alders Murtaza Ali Rolf Ambuehl David Aparisi Lawrence Arne Diego B. Arquillo Serafin Arroyo Muhammad Asim Merat Bagha Doug Baird David Baker Anindya Bakshi Ananth Balasubramanian Sunlee Bang M. Jonathan Barkley Gilberto Barron David Bean John Bell Rudy Belliardi Kathryn M. Bennett Daniel Bernstein George A. Bertos Chris Biernacki Ola  Thomas Blackadar Marc Blanchet Thomas Bluethner Xavier Boniface	Jinhan Chung Malcolm Clarke John A. Cogan John T. Collins Cory Condek Todd H. Cooper David Cornejo Douglas Coup Nigel Cox Hans Crommenacker Tomio Crosley David Culp Allen Curtis Ndifor Cyril Fru Jesus Daniel Trigo Eyal Dassau David Davenport Russell Davis Ed Day Sushil K. Deka Pedro de-las-Heras-Quiros Jim DelloStritto Matthew d'Entremont Lane Desborough Kent Dicks Hyoungho Do Xiaolian Duan Brian Dubreuil Jakob Ehrensvard Fredrik Einberg Roger M. Ellingson Michihiro Enokida Javier Escayola Calvo	Raul Gonzalez Gomez Chris Gough Channa Gowda Charles M. Gropper Amit Gupta Jeff Guttmacher Rasmus Haahr Christian Habermann Michael Hagerty Jerry Hahn Robert Hall Nathaniel Hamming Rickey L. Hampton Sten Hanke Jordan Hartmann Kai Hassing Marc Daniel Haunschild Wolfgang Heck Charles Henderson Jun-Ho Her Takashi Hibino Timothy L. Hirou Allen Hobbs Alex Holland Arto Holopainen Robert Hoy Frank Hsu Anne Huang Sen-Der Huang Zhiqiang Huang Ron Huby Robert D. Hughes David Hughes
Shannon Boucousis Julius Broma Lyle G. Bullock Bernard Burg Chris Burns Anthony Butt Jeremy Byford-Rew Satya Calloji Carole C. Carey Santiago Carot-Nemesio Randy W. Carroll Simon Carter Seungchul Chae Rahul Chauhan James Cheng Peggy Chien Chia-Chin Chong Saeed A. Choudhary Ralph Kent Laurie M. Kermes Ikuo Keshi Junhyung Kim Min-Joon Kim Minho Kim Taekon Kim Tetsuya Kimura Alfred Kloos Jeongmee Koh Jean-Marc Roller John Koon Patty Krantz Alexander Kraus	Leonardo Estevez Roger Feeley Bosco T. Fernandes Christoph Fischer Morten Flintrup Joseph W. Forler Russell Foster Eric Freudenthal Matthias Frohner Ken Fuchs Jing Gao Marcus Garbe John Garguilo Rick Geimer Igor Gejdos Ferenc Gerbovics Nicolae Goga Julian Goldman Jim Niswander Hiroaki Niwamoto Thomas Norgall Anand Noubade Yoshiteru Nozoe Abraham Ofek Brett Olive Begonya Otal Charles Palmer Bud Panjwani Carl Pantiskas Harry P. Pappas Mikey Paradis Hanna Park	Jiyoung Huh Hugh Hunter Hitoshi Ikeda Yutaka Ikeda Philip O. Isaacson Atsushi Ito Michael Jaffe Praduman Jain Danny Jochelson Chris Johnson Phaneeth Junga Akiyoshi Kabe Steve Kahle Tomio Kamioka Kei Kariya Andy Kaschl Junzo Kashihara Kohichi Kashiwagi Sternly K. Simon Marjorie Skubic Robert Smith Ivan Soh Motoki Sone Emily Sopensky Rajagopalan Srinivasan Andreas Staubert Nicholas Steblay Beth Stephen Lars Steubesand John (Ivo) Stivoric Raymond A. Strickland Hermanni Suominen
Ramesh Krishna Geoffrey Kruse Falko Kuester Rafael Lajara Pierre Landau Jaechul Lee JongMuk Lee Kyong Ho Lee Rami Lee Sungkee Lee Woojae Lee Yonghee Lee Joe Lenart Kathryn A. Lesh Qiong Li Ying Li Patrick Lichter Jisoon Lim	Jong-Tae Park Myungeun Park Soojun Park Phillip E. Pash TongBi Pei Soren Petersen James Petisce Peter Piction Michael Pliskin Jeff Price Harald Prinzhorn John Quinlan Arif Rahman Tanzilur Rahman Steve Ray Phillip Raymond Tim Reilly Barry Reinhold	Lee Surprenant Ravi Swami Ray Sweidan Jin Tan Haruyuyki Tatsumi John W. Thomas Brad Tipler Jonas  James Tomcik Janet Traub Gary Tschautscher Masato Tsuchid Ken Tubman Yoshihiro Uchida Sunil Unadkat Fabio Urbani Philipp Urbauer Laura Vanzago
Joon-Ho Lim John Lin Jiajia Liu Wei-Jung Lo Charles Lowe Don Ludolph Christian Luszick Bob MacWilliams Srikkanth Madhurbootheswaran Romain Marmot Sandra Martinez Miguel Martinez de Espronceda Camara Peter Mayhew Jim McCain Laszlo Meleg Alexander Mense Ethan Metsger Yu Miao Jinsei Miyazaki Erik Moll Darr Moore Piotr Murawski Soundharya Nagasubramanian Jae-Wook Nah Alex Neefus Trong-Nghia Nguyen-Dobinsky Michael E. Nidd Tetsu Nishimura	Brian Reinhold Melvin I. Reynolds John G. Rhoads Jeffrey S. Robbins Moskowitz Robert Timothy Robertson David Rosales Bill Saltzstein Benedikt Salzbrunn Giovanna Sannino Jose A. Santos-Cadenas Stefan Sauermann John Sawyer Guillaume Schatz Alois Schloegl Paul S. Schluter Lars Schmitt Mark G. Schnell Richard A. Schrenker Antonio Scorpiniti Kwang Seok Seo Riccardo Serafin Sid Shaw Frank Shen Liqun Shen Bozhi Shi Min Shih Mazen Shihabi Redmond Shouldice	Alpo  Ciro de la Vega Dalimar Velez Naveen Verma Rudi Voon Isobel Walker David Wang Jerry P. Wang Yao Wang Yi Wang Steve Warren Fujio Watanabe Tom Watsuji Mike Weng Kathleen Wible Paul Williamson Jan Wittenber Jia-Rong Wu Will Wykeham Ariton Xhafa Junjie Yang Ricky Yang Melanie Yeung Done-Sik Yoo Jason Zhang Zhiqiang Zhang Thomas Zhao Miha Zoubek Szymon Zysko

Hector Barron Gonzalez Pieter Botman Lyle G. Bullock Juan Carreon Randy W. Carroll Lawrence Catchpole Jianwen Chen Keith Chow Donald Cragun Paul Croll Russell Davis Douglas Dorr Sourav Dutta Christoph Fischer

David Friscia David Fuschi Randall Groves Kai Hassing Werner Hoelzl Ruimin Hu Noriyuki Ikeuchi Akio Iso Atsushi Ito Raj Jain Junghoon Jee Piotr Karocki Stuart Kerry Geoff Ladwig Richard Lancaster

Charles Ngethe Melvin I. Reynolds Terence Rout Bartien Sayogo Lars Schmitt Carl Singer Kapil Sood Raymond A. Strickland Walter Struppler Jiande Sun Hung-Yu Wei Jan Wittenber Oren Yuen Daidi Zhong

Peter Balma Farooq Bari Ted Burse Clint Chaplain Stephen Dukes Jean-Phillippe Faure Gary Hoffman

Michael Janezic Jeffrey Katz Joseph L. Koepfinger <*> David Law Hung Ling Oleg Logvinov T.W. Olsen Glenn Parsons

Ron Peterson Adrian Stephens Peter Sutherland Yatin Trivedi Phil Winston Don Wright Yu Yuan

Данное введение не является частью стандарта ИИЭР 11073-20601-2014 "Информатизация здоровья - Обмен данными с персональными медицинскими приборами - Часть 20601. Прикладной профиль - Оптимизированный протокол обмена".

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. [B16] библиографии, а не [16].

Номер раздела	Категория номенклатуры
0	Не определена
1	Объектно-ориентированная
2	Система диспетчерского управления и сбора данных (SCADA)
3	События
4	Размерности (единицы измерения)
5	Виртуальные атрибуты
6	Группы параметров
7	Участки тела
8	Инфраструктура
9	Формат обмена файлами
10	Расширения для электрокардиограммы (ЭКГ)
11	Расширения для имплантируемого устройства - сердечного - наблюдения (IDCO)
12 - 127	Зарезервирована
128	Управление течением заболевания с использованием персонального медицинского прибора
129	Здоровье и фитнес с использованием персонального медицинского прибора
130	Одинокое старение с использованием персонального медицинского прибора
131 - 254	Зарезервирована
255	Коды возврата
256	Внешние номенклатурные ссылки
257 - 1023	Зарезервирована
1024	Местная
1025 - 65 535	Зарезервирована

Тип атрибута	Возможность предоставления значения	Момент времени, до наступления которого значение атрибута остается действительным
Динамический атрибут может изменяться на протяжении срока существования ассоциации	- По возможности должен отправляться в отчете о событиях конфигураций и должен отправляться в то время или до того момента времени, когда значение потребуется для интерпретации сообщенных результатов наблюдения. - Может передаваться в отчете о событиях данных сегмента или сканера	- Изменяется при последующем обновлении отчета о событиях данных сегмента или сканера. - Система выходит из состояния ассоциации
Наблюдаемый атрибут может измениться на протяжении срока существования ассоциации	- Должен передаваться в отчете о событиях данных сегмента или сканера	- Такие значения объединяются с доступной контекстной информацией (например, со значения всех связанных динамических и статических атрибутов), чтобы представить результаты, полученные во время наблюдения
Статический атрибут не должен изменяться на протяжении срока существования ассоциации	- Должен передаваться в отчете о событиях конфигураций	- Система выходит из состояния ассоциации

Имя атрибута	Идентификатор атрибута	Тип атрибута	Примечание	Квалификаторы
Handle	MDC_ATTR_ID_HANDLE	HANDLE	Атрибут Handle представляет собой ссылочный идентификатор этого объекта. Значение атрибута Handle объекта MDS должно равняться 0	Обязательный, статический
System-Type	MDC_ATTR_SYS_TYPE	TYPE	Данный атрибут указывает тип агента согласно определению в номенклатуре (например, весы). Значения должны заимствоваться из раздела nom-part-object и подраздела MD-Gen (общий медицинский прибор), описанных в стандарте ISO/IEEE 11073-10101 [B16]. Должен присутствовать один и только один атрибут System-Type или System-Type-Spec-List	Условно обязательный, статический
System-Model	MDC_ATTR_ID_MODEL	SystemModel	Данный атрибут указывает производителя и номер модели прибора агента	Обязательный, статический
System-Id	MDC_ATTR_SYS_ID	OCTET STRING	Данный атрибут имеет тип IEEE EUI-64, состоящий из 24-битного идентификатора, уникального в пределах организации (OUI), и 40-битного идентификатора, определяемого производителем. Значение OUI должно назначаться комитетом IEEE Registration Authority (/template/go.php?url=https://standards.ieee.org/regauth/index.html) и использоваться согласно требованиям стандарта IEEE 802-2014 <10>	Обязательный, статический
Dev-Configuration-Id	MDC_ATTR_DEV_CONFIG_ID	ConfigId	Данный атрибут определяет идентификацию конфигурации прибора агента. Атрибут Dev-Configuration-Id статичен на протяжении срока существования ассоциации. Обычно он передается во время процедуры ассоциации. Менеджер может получить этот атрибут во время работы с помощью метода GET. Если этот атрибут запрашивается до того, как агент и менеджер согласуют конфигурацию, агент должен вернуть идентификатор конфигурации, предлагаемый в момент запроса. Дополнительную информацию об этом атрибуте см. в 8.8	Обязательный, статический
Attribute-Value-Map	MDC_ATTR_ATTRIBUTE_VAL_MAP	AttrValMap	Данный атрибут определяет атрибуты, передаваемые в сообщениях фиксированного формата об обновлении данных (дополнительные сведения см. в 7.4.5). Если при передаче отчета о динамических данных для объекта агент использует сообщения с фиксированным форматом значений, этот атрибут необходимо задать до отправки такого отчета. Значение этого атрибута может измениться в интервале времени между отправками таких отчетов о событиях, поэтому значение атрибута должно отправляться в отчете о событии, если изменение происходит в состоянии ассоциации	Условно обязательный, динамический
Production-Specification	MDC_ATTR_ID_PROD_SPECN	ProductionSpec	Данный атрибут указывает версии компонента, серийные номера и т.д. в формате, заданном производителем.	Необязательный, статический
Mds-Time-Info	MDC_ATTR_MDS_TIME_INFO	MdsTimeInfo	Данный атрибут указывает возможности обработки времени и статус MDS. Использование этого атрибута требуется в случае поддержки синхронизации или настройки часов	Условно обязательный, динамический
Date-and-Time	MDC_ATTR_TIME_ABS	AbsoluteTime	Данный атрибут определяет дату и время на часах агента с точностью 1/100 секунды (при наличии такой возможности). Дополнительную информацию об этом атрибуте см. в 8.12. Если в любом сообщении агента указано абсолютное время, этому атрибуту должно присваиваться текущее значение абсолютного времени. Если этот атрибут используется, то атрибут Base-Offset-Time не должен использоваться	Условно обязательный, наблюдаемый
Base-Offset-Time	MDC_ATTR_TIME_BO	BaseOffsetTime	Данный атрибут определяет дату и время на часах агента в форме базового времени со смещением местного времени в минутах. Дополнительную информацию об этом атрибуте см. в 8.12. Если в любом сообщении агента указано базовое время со смещением (BaseOffsetTime), то должно быть указано текущее значение базового времени в этом атрибуте. Если этот атрибут используется, атрибут Date-and-Time не должен использоваться	Условно обязательный, наблюдаемый
Relative-Time	MDC_ATTR_TIME_REL	RelativeTime	Агент, передающий относительное время (RelativeTime) в любом сообщении, должен указать его текущее значение в этом атрибуте	Условно обязательный, наблюдаемый
HiRes-Relative-Time	MDC_ATTR_TIME_REL_HI_RES	HighResRelativeTime	Агент, передающий относительное время с высоким разрешением (HighResRelativeTime) в любом сообщении, должен указать текущее значение этого времени в данном атрибуте	Условно обязательный, наблюдаемый
Date-and-Time-Adjustment	MDC_ATTR_TIME_ABS_ADJUST	AbsoluteTimeAdjust	В данном атрибуте сообщаются любые изменения даты и времени, которые вносятся при настройке часов пользователем или при возникновении таких событий, как переход на летнее время. Используется только в отчетах о событиях. Если запрашивается с помощью команды Get MDS Object, данное значение должно отсутствовать или равняться нулю. Если агент осуществляет настройку времени и даты, данный атрибут используется в отчете о событии, чтобы сообщить о таком изменении	Условно обязательный, наблюдаемый
Power-Status	MDC_ATTR_POWER_STAT	PowerStatus	В данном атрибуте сообщается, осуществляется ли электропитание от батареи или электросети, а также указывается состояние заряда батареи	Необязательный, динамический
Battery-Level	MDC_ATTR_VAL_BATT_CHARGE	INT-U16	Данный атрибут указывает процент оставшейся емкости батареи (не определен, если значение > 100)	Необязательный, наблюдаемый
Remaining-Battery-Time	MDC_ATTR_TIME_BATT_REMAIN	BatMeasure	Данный атрибут представляет прогнозируемый объем оставшегося времени работы от батареи. Единицы измерения должны содержать значение MDC_DIM_MIN, MDC_DIM_HR или MDC_DIM_DAY для указания минут, часов или дней соответственно	Необязательный, наблюдаемый
Reg-Cert-Data-List	MDC_REG_CERT_DATA_LIST	RegCertDataList	В данном атрибуте с информационными целями перечислены различные сведения о соответствии регуляторным и/или сертификационным нормам. Заявления о соответствии реализации (см. раздел 9) имеют приоритет над этим атрибутом и являются документами, имеющими юридическую силу	Необязательный, статический
System-Type-Spec-List	MDC_ATTR_SYS_TYPE_SPEC_LIST	TypeVerList	Данный атрибут указывает тип (типы) агента согласно номенклатуре (например, весы). Значения должны заимствоваться из подраздела DEVspec раздела nom-part-infrastruct, приведенного в ISO/IEEE 11073-10101 [B16] и ссылаться на специализации ISO/IEEE 11073-104zz. Если агент не соответствует ни одной из специализаций, список должен остаться пустым. Если агент соответствует профилю специализации, этот список должен содержать специализации и номенклатурные значения профиля. Данный список должен также содержать версии специализаций/профилей. Должен присутствовать только один из атрибутов, System-Type или System-Type-Spec-List. Данный атрибут должен присутствовать у многофункциональных агентов	Условно обязательный, статический
Confirm-Timeout	MDC_ATTR_CONFIRM_TIMEOUT	RelativeTime	Данный информационный атрибут тайм-аута определяет минимальное время, в течение которого агент должен ожидать ответного сообщения от менеджера после передачи ему сообщения вызова подтверждаемого отчета о событиях, прежде чем перейти в состояние "Не ассоциирован". Атрибут является информационным и используется для улучшения работы менеджера. В случае предоставления этого атрибута необходимо обеспечить его соответствие фактическому значению времени ожидания, которое используется агентом для подтверждаемого отчета о событии, сгенерированного объектом MDS. Данный атрибут является информационным для менеджера в том смысле, что менеджер не использует этот атрибут при фактической реализации протокола (например, менеджер не инициирует тайм-аут для переданного агентом подтверждаемого отчета о событии). Однако менеджер может пожелать использовать данную информацию для назначения приоритета обработки сообщения от агента с "коротким" тайм-аутом по отношению к сообщению от агента с "длинным" тайм-аутом	Необязательный, динамический
Transport-Timeout	MDC_ATTR_TRANSPORT_TIMEOUT	RelativeTime	Данный тайм-аут определяет минимальное время, в течение которого менеджер должен ожидать ответного сообщения от агента после отправки сообщения через базовый транспортный уровень, прежде чем перейти в состояние "Разъединен". Для любого агента, использующего транспортный протокол, способный вызвать длительную задержку, настоятельно рекомендуется добавить этот атрибут в список параметров структуры PhdAssociationInformation, чтобы менеджер мог подготовиться к длительной задержке в состоянии "Конфигурирующий"	Необязательный, динамический

Метод/действие	Режим	Тип действия	Поле action-info-args	Поле action-info-args результата
MDS-Data-Request	Подтверждаемый	MDC_ACT_DATA_REQUEST	DataRequest	DataResponse
Set-Time	Подтверждаемый	MDC_ACT_SET_TIME	SetTimeInvoke	Нет
Set-Base-Offset-Time	Подтверждаемый	MDC_ACT_SET_BO_TIME	SetBOTimeInvoke	Нет

Событие	Режим	Тип события	Параметр информации о событии	Event-reply-info
MDS-Configuration-Event	Подтверждаемый	MDC_NOTI_CONFIG	ConfigReport	ConfigReportRsp
MDS-Dynamic-Data-Update-Var	Подтверждаемый или неподтверждаемый	MDC_NOTI_SCAN_REPORT_VAR	ScanReportInfoVar	-
MDS-Dynamic-Data-Update-Fixed	Подтверждаемый или неподтверждаемый	MDC_NOTI_SCAN_REPORT_FIXED	ScanReportInfoFixed	-
MDS-Dynamic-Data-Update-MP-Var	Подтверждаемый или неподтверждаемый	MDC_NOTI_SCAN_REPORT_MP_VAR	ScanReportInfoMPVar	-
MDS-Dynamic-Data-Update-MP-Fixed	Подтверждаемый или неподтверждаемый	MDC_NOTI_SCAN_REPORT_MP_FIXED	ScanReportInfoMPFixed	-

Имя атрибута	Идентификатор атрибута	Тип атрибута	Примечание	Квалификаторы
Handle	MDC_ATTR_ID_HANDLE	HANDLE	Атрибут Handle представляет собой ссылочный идентификатор этого объекта. Каждый объект должен иметь уникальный идентификатор, присвоенный агентом. Атрибут Handle идентифицирует объект в отчетах о событиях, передаваемых менеджеру	Обязательный, статический
Type	MDC_ATTR_ID_TYPE	TYPE	Данный атрибут определяет специфичный статический тип этого объекта в соответствии с номенклатурой (например, частота пульса для специфичного экземпляра объекта Numeric). Атрибут Type содержит идентификаторы раздела номенклатуры и кода термина для контекстно-свободной расширяемой идентификации	Обязательный, статический
Supplemental-Types	MDC_ATTR_SUPPLEMENTAL_TYPES	SupplementalTypeList	Данный атрибут может использоваться для передачи дополнительной информации об объекте помимо атрибутов Type и Metric-Id. Дополнительная информация охватывает различные условия, например местоположение датчика или скорость реагирования объекта на изменения. Специализации приборов определяют предполагаемое применение данного атрибута. Например, IEEE 11073-10471TM [B11] определяет номенклатуру расположения, указывая местоположение датчика в доме, а ISO/IEEE 11073-10404 [B18] указывает три дополнительных типа для быстрого ответа, медленного ответа и выборочной проверки частоты пульса или насыщения крови кислородом	Необязательный, динамический
Metric-Spec-Small	MDC_ATTR_METRIC_SPEC_SMALL	MetricSpecSmall	Атрибут "Metric-Spec-Small" описывает характеристики измерений. Данный динамический атрибут позволяет агенту изменить значения битов до отправки первых результатов наблюдений (например, настроить стандартную конфигурацию). После отправки результатов наблюдения агент не должен изменять значение этого атрибута	Обязательный, динамический
Metric-Structure-Small	MDC_ATTR_METRIC_STRUCT_SMALL	MetricStructureSmall	Этот атрибут описывает структуру результатов измерений. В случае отсутствия этого атрибута менеджер должен предполагать, что MetricStructureSmall := {ms-struct-simple, 0}. Данный динамический атрибут позволяет агенту изменить значения параметров до отправки первых результатов наблюдений (например, настроить стандартную конфигурацию). После отправки результатов наблюдения агент не должен изменять значение этого атрибута	Необязательный, динамический
Measurement-Status	MDC_ATTR_MSMT_STAT	MeasurementStatus	Данный атрибут указывает допустимость конкретного значения или набора считываний. Если объект Scanner предоставляет RTSA и существует вероятность того, что от Scanner может потребоваться отчет об отсутствующих результатах измерений (см. 6.3.9.2), этот атрибут должен присутствовать	Условно обязательный, наблюдаемый
Metric-Id	MDC_ATTR_ID_PHYSIO	OID-Type	Данный атрибут может использоваться для хранения идентификационной информации, которая более специфична по сравнению с общим идентификатором ID в атрибуте Type. Если атрибуту Metric-Id-Partition присвоено значение, он определяет номенклатурный раздел для атрибута Metric-Id. Иначе OID-Type заимствуется из номенклатурного раздела, указанного в поле раздела атрибута Type. Данный атрибут необходим только в случае изменения идентификационной информации во время работы, когда атрибут Type не обеспечивает полную идентификацию. Например, если атрибут Type содержит общий код температуры, код (MDC_TEMP), данный атрибут может сообщить специфичную, но изменяющую идентификацию оральной температуры MDC_TEMP_ORAL или ректальной температуры MDC_TEMP_RECT. Должен присутствовать только один из атрибутов, Metric-Id или Metric-Id-List	Необязательный, динамический
Metric-Id-List	MDC_ATTR_ID_PHYSIO_LIST	MetricIdList	Данный атрибут должен использоваться для составного наблюдаемого значения и непосредственно не включает в себя Metric-Id (например, Compound-Simple-Nu-Observed-Value или Compound-Basic-Nu-Observed-Value), чтобы обеспечить возможность индивидуальной идентификации элементов в списке наблюдаемых значений. Порядок элементов Metric-Id-List должен соответствовать порядку элементов в составном наблюдаемом значении. Должен присутствовать только один из атрибутов, Metric-Id или Metric-Id-List	Условно обязательный, динамический
Metric-Id-Partition	MDC_ATTR_METRIC_ID_PART	NomPartition	Данный атрибут может использоваться для определения раздела, из которого взяты номенклатурные термины для Metric-Id или Metric-Id-List. Если атрибут отсутствует, раздел совпадает с номенклатурным разделом, указанным в поле раздела атрибута Type	Необязательный, динамический
Unit-Code	MDC_ATTR_UNIT_CODE	OID-Type	Данный атрибут определяет номенклатурный код единиц измерения, взятый из раздела nom-part-dim (например, MDC_DIM_KILO_G). Префиксы единиц измерения должны генерироваться согласно стандартам IEEE 1541-2002 и ISO/IEC 80000-13:2008	Необязательный, динамический
Attribute-Value-Map	MDC_ATTR_ATTRIBUTE_VAL_MAP	AttrValMap	Данный атрибут определяет атрибуты, передаваемые в сообщениях фиксированного формата об изменении данных. Если для отчета о динамических результатах измерений, хранящихся в объекте, агент использует сообщения с фиксированным форматом, то этот атрибут должен быть задан до отправки такого отчета. Значение этого атрибута может меняться между передачами отчетов о событиях	Условно обязательный, динамический
Source-Handle-Reference	MDC_ATTR_SOURCE_HANDLE_REF	HANDLE	Данный атрибут устанавливает отношение этого экземпляра объекта к объекту-источнику (например, пульс ссылается на источник SpO2). Данный атрибут используется в тех случаях, когда необходимо моделировать явное соотношение между экземплярами объектов для определения зависимостей. Использование этого атрибута определяется специализациями приборов. Объект Metric может содержать только один из атрибутов, Source-Handle-Reference или Source-Handle-Reference-List	Необязательный, динамический
Source-Handle-Reference-List	MDC_ATTR_SOURCE_HANDLE_REF_LIST	HANDLEList	Данный атрибут устанавливает отношение этого экземпляра объекта к нескольким объектам-источникам (например, индекс массы тела (BMI) ссылается на источники рост и вес). Данный атрибут используется в тех случаях, когда необходимо моделировать явное соотношение между экземплярами объекта для определения зависимостей. Использование этого атрибута определяется специализациями приборов. Объект Metric может содержать только один из атрибутов, Source-Handle-Reference или Source-Handle-Reference-List	Необязательный, динамический
Label-String	MDC_ATTR_ID_LABEL_STRING	OCTET STRING	Данный атрибут определяет текстовое представление атрибута Type в печатаемых символах кодировки ASCII. Значение этого атрибута задается по полному усмотрению производителя агента. Потенциально может оказаться полезным для менеджера в качестве изображаемой строки или при принятии решения о выборе поведения, когда он не может понять значение MDC_ATTR_ID_TYPE, отправленное агентом	Необязательный, динамический
Unit-LabelString	MDC_ATTR_UNIT_LABEL_STRING	OCTET STRING	Данный атрибут определяет текстовое представление размерности Unit-Code в печатаемых символах кодировки ASCII. Значение этого атрибута задается по полному усмотрению производителя агента. Потенциально может оказаться полезным для менеджера в качестве изображаемой строки или при принятии решения о выборе поведения, когда он не может понять значение MDC_ATTR_UNIT_CODE, отправленное агентом	Необязательный, динамический
Absolute-Time-Stamp	MDC_ATTR_TIME_STAMP_ABS	AbsoluteTime	Данный атрибут определяет дату и время наблюдения с точностью до 1/100 секунды (если возможно). Дополнительную информацию об этом атрибуте см. в 8.12. Агент, хранящий данные (в объекте PM-store или как "временно хранимые измерения"), должен сопоставлять с этими данными одну и только одну метку времени (Absolute-Time-Stamp, Base-Offset-Time-Stamp, Relative-Time-Stamp или HiRes-Time-Stamp). Если этот атрибут используется, атрибут Base-Offset-Time-Stamp не должен использоваться	Условно обязательный, наблюдаемый
Base-Offset-Time-Stamp	MDC_ATTR_TIME_STAMP_BO	BaseOffsetTime	Данный атрибут определяет базовые дату и время наблюдения, а также смещение в минутах по местному времени. Дополнительную информацию об этом атрибуте см. в 8.12. Агент, хранящий данные (в объекте PM-store или как "временно хранимые измерения"), должен сопоставлять с данными одну и только одну метку времени (Absolute-Time-Stamp, Base-Offset-Time-Stamp, Relative-Time-Stamp или HiRes-Time-Stamp). Если этот атрибут используется, атрибут Absolute-Time-Stamp не должен использоваться	Условно обязательный, наблюдаемый
Relative-Time-Stamp	MDC_ATTR_TIME_STAMP_REL	RelativeTime	Данный атрибут определяет время наблюдения (метку времени в формате относительного времени/числа тактов часов согласно типу данных RelativeTime). Агент, хранящий данные, должен сопоставлять с данными одну и только одну метку времени (Absolute-Time-Stamp, Base-Offset-Time-Stamp, Relative-Time-Stamp или HiRes-Time-Stamp)	Условно обязательный, наблюдаемый
HiRes-Time-Stamp	MDC_ATTR_TIME_STAMP_REL_HI_RES	HighResRelativeTime	Данный атрибут определяет время наблюдения (метку времени в формате высокоточного относительного времени/числа тактов часов согласно типу данных HighResRelativeTime). Агент, хранящий данные, должен сопоставлять с данными одну и только одну метку времени (Absolute-Time-Stamp, Base-Offset-Time-Stamp, Relative-Time-Stamp или HiRes-Time-Stamp)	Условно обязательный, наблюдаемый
Measure-Active-Period	MDC_ATTR_TIME_PD_MSMT_ACTIVE	FLOAT-Type	Данный атрибут определяет длительность периода наблюдения в секундах. По умолчанию этот атрибут считается динамическим, однако стандарты ISO/IEEE 11073-104zz могут определять его в качестве наблюдаемого с учетом потребностей варианта использования	Необязательный, динамический или наблюдаемый

Имя атрибута	Идентификатор атрибута	Тип атрибута	Примечание	Квалификаторы
Simple-Nu-Observed-Value	MDC_ATTR_NU_VAL_OBS_SIMP	SimpleNuObsValue	Данный атрибут определяет числовое наблюдаемое значение объекта без какой-либо вложенной информации о статусе, присутствующей в атрибуте Nu-Observed-Value. Должен присутствовать один и только один из следующих атрибутов: Simple-Nu-Observed-Value, Basic-Nu-Observed-Value, Nu-Observed-Value, Compond-Nu-Observed-Value, Compound-Simple-Nu-Observed-Value или Compound-Basic-Nu-Observed-Value	Условно обязательный, наблюдаемый
Compound-Simple-Nu-Observed-Value	MDC_ATTR_NU_CMPD_VAL_OBS_SIMP	SimpleNuObsValueCmp	Данный атрибут представляет массив значений атрибута Simple-Nu-Observed-Values. Должен присутствовать один и только один из следующих атрибутов: Simple-Nu-Observed-Value, Basic-Nu-Observed-Value, Nu-Observed-Value, Compond-Nu-Observed-Value, Compound-Simple-Nu-Observed-Value или Compound-Basic-Nu-Observed-Value	Условно обязательный, наблюдаемый
Basic-Nu-Observed-Value	MDC_ATTR_NU_VAL_OBS_BASIC	BasicNuObsValue	Данный атрибут определяет числовое наблюдаемое значение объекта без какой-либо вложенной информации о статусе, но с меньшим числовым представлением по сравнению с Simple-Nu-Observed-Value. Должен присутствовать один и только один из следующих атрибутов: Simple-Nu-Observed-Value, Basic-Nu-Observed-Value, Nu-Observed-Value, Compond-Nu-Observed-Value, Compound-Simple-Nu-Observed-Value или Compound-Basic-Nu-Observed-Value	Условно обязательный, наблюдаемый
Compound-Basic-Nu-Observed-Value	MDC_ATTR_NU_CMPD_VAL_OBS_BASIC	BasicNuObsValueCmp	Данный атрибут представляет массив значений атрибута Basic-Nu-Observed-Values. Должен присутствовать один и только один из следующих атрибутов: Simple-Nu-Observed-Value, Basic-Nu-Observed-Value, Nu-Observed-Value, Compond-Nu-Observed-Value, Compound-Simple-Nu-Observed-Value или Compound-Basic-Nu-Observed-Value	Условно обязательный, наблюдаемый
Nu-Observed-Value	MDC_ATTR_NU_VAL_OBS	NuObsValue	Данный атрибут определяет числовое наблюдаемое значение объекта и объединяет его с информацией о состоянии и единице измерения. Используется, когда статус/единица измерения непостоянны и всегда представляются вместе со значением. Должен присутствовать один и только один из следующих атрибутов: Simple-Nu-Observed-Value, Basic-Nu-Observed-Value, Nu-Observed-Value, Compond-Nu-Observed-Value, Compound-Simple-Nu-Observed-Value или Compound-Basic-Nu-Observed-Value	Условно обязательный, наблюдаемый
Compound-Nu-Observed-Value	MDC_ATTR_NU_CMPD_VAL_OBS	NuObsValueCmp	Данный атрибут представляет собой массив сочетаний значения, статуса и единицы измерения. Данный атрибут доступен для использования только в отчетах о событиях, имеющих переменный формат. Должен присутствовать один и только один из следующих атрибутов: Simple-Nu-Observed-Value, Basic-Nu-Observed-Value, Nu-Observed-Value, Compond-Nu-Observed-Value, Compound-Simple-Nu-Observed-Value или Compound-Basic-Nu-Observed-Value	Условно обязательный, наблюдаемый
Accuracy	MDC_ATTR_NU_ACCUR_MSMT	FLOAT-Type	Данный атрибут имеет абсолютное значение и определяет максимальное отклонение фактического значения от сообщенного наблюдаемого значения (если оно может быть указано) во всем диапазоне измерений. Выражается в тех же единицах измерения, что и результаты наблюдений. При передаче результатов измерений с определенной точностью сообщаемое значение должно обладать определенным числом разрядов (см. F.8), достаточным для представления такой точности	Необязательный, статический

Имя атрибута	Идентификатор атрибута	Тип атрибута	Примечание	Квалификаторы
Sample-Period	MDC_ATTR_TIME_PD_SAMP	RelativeTime	Данный атрибут определяет интервал времени между последовательными считываниями, измеряемый в 1/8 мс. Следовательно, 8000 = 1 с	Обязательный, статический
Simple-Sa-Observed-Value	MDC_ATTR_SIMP_SA_OBS_VAL	OCTET STRING	Данный байтовый массив содержит считывания, которые сообщаются агентом в формате, описанном атрибутами Sa-Specification и Scale-and-Range-Specification. Длина должна быть четной (при необходимости с дополняющими байтами в конце). Атрибут Sa-Specification определяет фактическое количество используемых байтов	Обязательный, наблюдаемый
Scale-and-Range-Specification	MDC_ATTR_SCALE_SPECN_I8 MDC_ATTR_SCALE_SPECN_I16 MDC_ATTR_SCALE_SPECN_I32	ScaleRangeSpec8 ScaleRangeSpec16 ScaleRangeSpec32	Данный атрибут определяет отображение считываний на фактические значения, а также диапазон измерений. Тип зависит от разрешающей способности считываний (поле sample-size в поле sample-type атрибута Sa-Specification). Необходимо указать только одну из трех спецификаций	Обязательный, динамический
Sa-Specification	MDC_ATTR_SA_SPECN	SaSpec	Данный атрибут описывает массив и типы считываний	Обязательный, статический

Имя атрибута	Идентификатор атрибута	Тип атрибута	Примечание	Квалификаторы
Enum-Observed-Value-Simple-OID	MDC_ATTR_ENUM_OBS_VAL_SIMP_OID	OID-Type	Данное значение сообщается в виде номенклатурного кода. Если атрибуту Enum-Observed-Value-Partition присвоено значение, то оно определяет раздел номенклатуры для данного атрибута. В противном случае OID-Type заимствуется из номенклатурного раздела, указанного в поле раздела атрибута Type. Должен присутствовать один и только один из следующих атрибутов: Enum-Observed-Value-Simple-OID, Enum-Observed-Value-Simple-Bit-Str, Enum-Observed-Value-Basic-Bit-Str, Enum-Observed-Value-Simple-Str или Enum-Observed-Value	Условно обязательный, наблюдаемый
Enum-Observed-Value-Simple-Bit-Str	MDC_ATTR_ENUM_OBS_VAL_SIMP_BIT_STR	BITS-32	Данное значение сообщается в виде 32-битовой строки. Должен присутствовать один и только один из следующих атрибутов: Enum-Observed-Value-Simple-OID, Enum-Observed-Value-Simple-Bit-Str, Enum-Observed-Value-Basic-Bit-Str, Enum-Observed-Value-Simple-Str или Enum-Observed-Value	Условно обязательный, наблюдаемый
Enum-Observed-Value-Basic-Bit-Str	MDC_ATTR_ENUM_OBS_VAL_BASIC_BIT_STR	BITS-16	Данное значение сообщается в виде 16-битовой строки. Должен присутствовать один и только один из следующих атрибутов: Enum-Observed-Value-Simple-OID, Enum-Observed-Value-Simple-Bit-Str, Enum-Observed-Value-Basic-Bit-Str, Enum-Observed-Value-Simple-Str или Enum-Observed-Value	Условно обязательный, наблюдаемый
Enum-Observed-Value-Simple-Str	MDC_ATTR_ENUM_OBS_VAL_SIMP_STR	EnumPrintableString	Данное значение передается в виде печатаемой строки в кодировке ASCII. Должен присутствовать один и только один из следующих атрибутов: Enum-Observed-Value-Simple-OID, Enum-Observed-Value-Simple-Bit-Str, Enum-Observed-Value-Basic-Bit-Str, Enum-Observed-Value-Simple-Str или Enum-Observed-Value	Условно обязательный, наблюдаемый
Enum-Observed-Value	MDC_ATTR_VAL_ENUM_OBS	EnumObsValue	Данный атрибут определяет структурированное наблюдаемое значение, обеспечивающее дополнительную гибкость типа данных сообщаемого значения. Должен присутствовать один и только один из следующих атрибутов: Enum-Observed-Value-Simple-OID, Enum-Observed-Value-Simple-Bit-Str, Enum-Observed-Value-Basic-Bit-Str, Enum-Observed-Value-Simple-Str или Enum-Observed-Value	Условно обязательный, наблюдаемый
Enum-Observed-Value-Partition	MDC_ATTR_ENUM_OBS_VAL_PART	NomPartition	Данный атрибут может использоваться для определения раздела, из которого взят наблюдаемый номенклатурный термин OID для Enum-Observed-Value-Simple-OID или Enum-Observed-Value. Если этот атрибут отсутствует, то раздел совпадает с разделом номенклатуры, указанным в поле раздела атрибута Type	Необязательный, динамический

Имя атрибута	Идентификатор атрибута	Тип атрибута	Примечание	Квалификаторы
Handle	MDC_ATTR_ID_HANDLE	HANDLE	Атрибут Handle представляет собой ссылочный идентификатор этого объекта. Каждый объект должен иметь уникальный идентификатор, присвоенный агентом. Атрибут Handle идентифицирует объект в отчетах о событиях, передаваемых менеджеру и в адрес экземпляра объекта в сообщениях, вызывающих методы объекта	Обязательный, статический

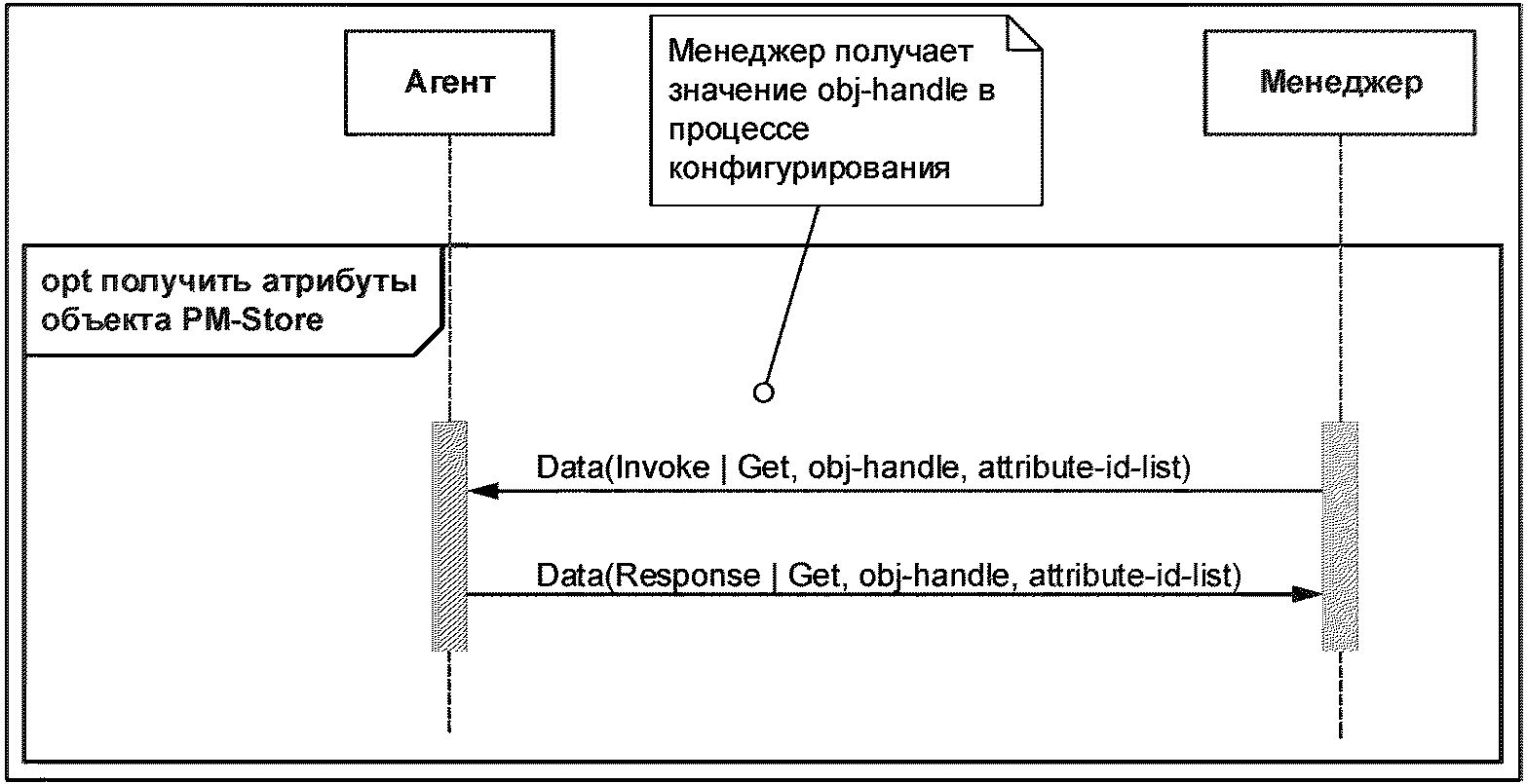

PM-Store-Capab	MDC_ATTR_PM_STORE_CAPAB	PmStoreCapab	Данный атрибут определяет базовые возможности экземпляра объекта PM-store	Обязательный, статический
Store-Sample-Algorithm	MDC_ATTR_METRIC_STORE_SAMPLE_ALG	StoSampleAlg	Данный атрибут описывает, как обрабатываются значения считываний, хранящихся в сегментах PM-segment. Структура StoSampleAlg описывает доступные алгоритмы обработки считываний. Если алгоритм обработки считываний не применяется (другими словами, значения считываний являются необработанными данными), данный атрибут должен иметь значение st-alg-no-downsampling	Обязательный, статический
Store-Capacity-Count	MDC_ATTR_METRIC_STORE_CAPAC_CNT	INT-U32	Данный атрибут указывает максимальное число записей, которые могут храниться в сегментах PM-segment (записей во всех содержащихся сегментах PM-segment)	Необязательный, статический
Store-Usage-Count	MDC_ATTR_METRIC_STORE_USAGE_CNT	INT-U32	Данный атрибут указывает фактическое число записей, хранящихся в сегментах PM-segment (записей во всех содержащихся сегментах PM-segment)	Необязательный, динамический
Operational-State	MDC_ATTR_OP_STAT	OperationalState	Данный атрибут указывает, вносятся ли в данный момент времени новые записи в какой-либо сегмент PM-segment. Если в данный момент активно добавляются новые данные в какой-либо сегмент PM-segment, содержащийся в данном объекте PM-store, то данный атрибут должен быть активирован. Иначе он должен быть задан неактивным	Обязательный, динамический
PM-Store-Label	MDC_ATTR_PM_STORE_LABEL_STRING	OCTET STRING	Данный атрибут представляет собой зависящую от приложения метку для объекта PM-store в печатаемых символах кодировки ASCII, позволяющую указать предполагаемое назначение, которая может использоваться для целей изображения	Необязательный, статический
Sample-Period	MDC_ATTR_TIME_PD_SAMP	RelativeTime	Данный атрибут определяет частоту добавления записей в сегмент PM-segment. Если значения считываются периодически, этот атрибут должен присутствовать в объекте PM-store (применяется ко всем сегментам PM-segment, периодически сохраняемым в объекте PM-store) или в каждом сегменте PM-segment таким образом, чтобы разность времени помещения двух записей в атрибут Fixed-Segment-Data оставалась постоянной (т.е. в атрибуте Pm-Store-Capab задан бит pmsc-peri-seg-entries)	Условно обязательный, статический
Number-Of-Segments	MDC_ATTR_NUM_SEG	INT-U16	Данный атрибут указывает текущее число сегментов PM-segment, содержащихся в объекте PM-store. Необходимо отметить, что атрибут Instance-Number сегмента PM-segment НЕ связан с этим числом (т.е. не обязан находиться в диапазоне от 0 до значения Number-Of-Segments), но должен извлекаться с помощью метода Get-Segment-Info или Get-Segment-Id-List	Обязательный, динамический
Clear-Timeout	MDC_ATTR_CLEAR_TIMEOUT	RelativeTime	Данный атрибут тайм-аута определяет минимальное время, в течение которого менеджер должен ожидать завершения выполнения команды очистки объекта PM-store. Если после отправки менеджером команды вызова подтверждаемого действия (Clear-Segments) тайм-аут истек до того, как менеджер получил соответствующее сообщение ответа подтверждаемого действия, менеджер должен перейти в состояние "Не ассоциирован" согласно 8.9.5.6. Данный атрибут необходим в тех случаях, когда агент поддерживает действие очистки сегментов	Условно обязательный, динамический

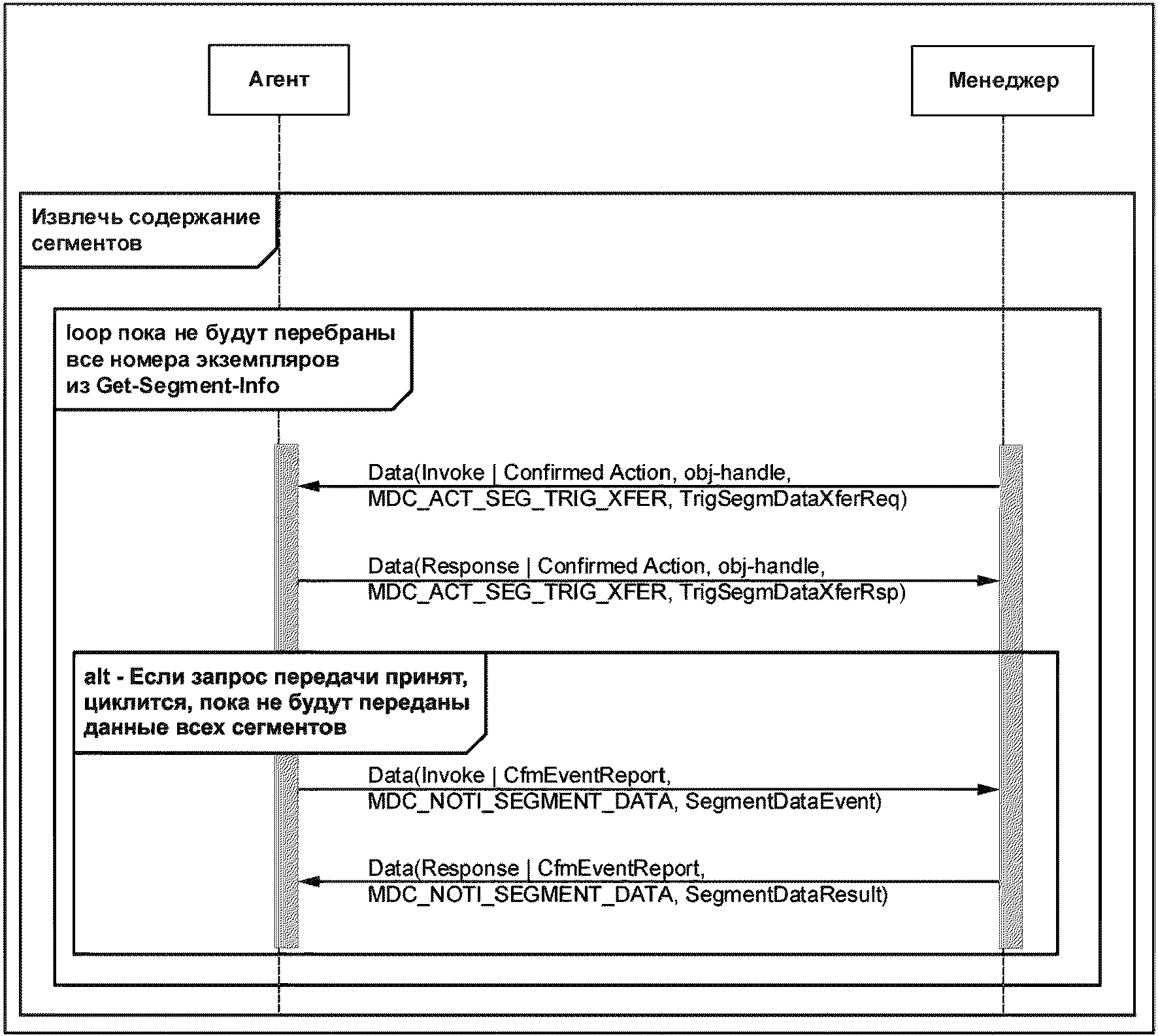

Метод/действие	Режим	Тип действия	Поле action-info-args	Поле action-info-args результата

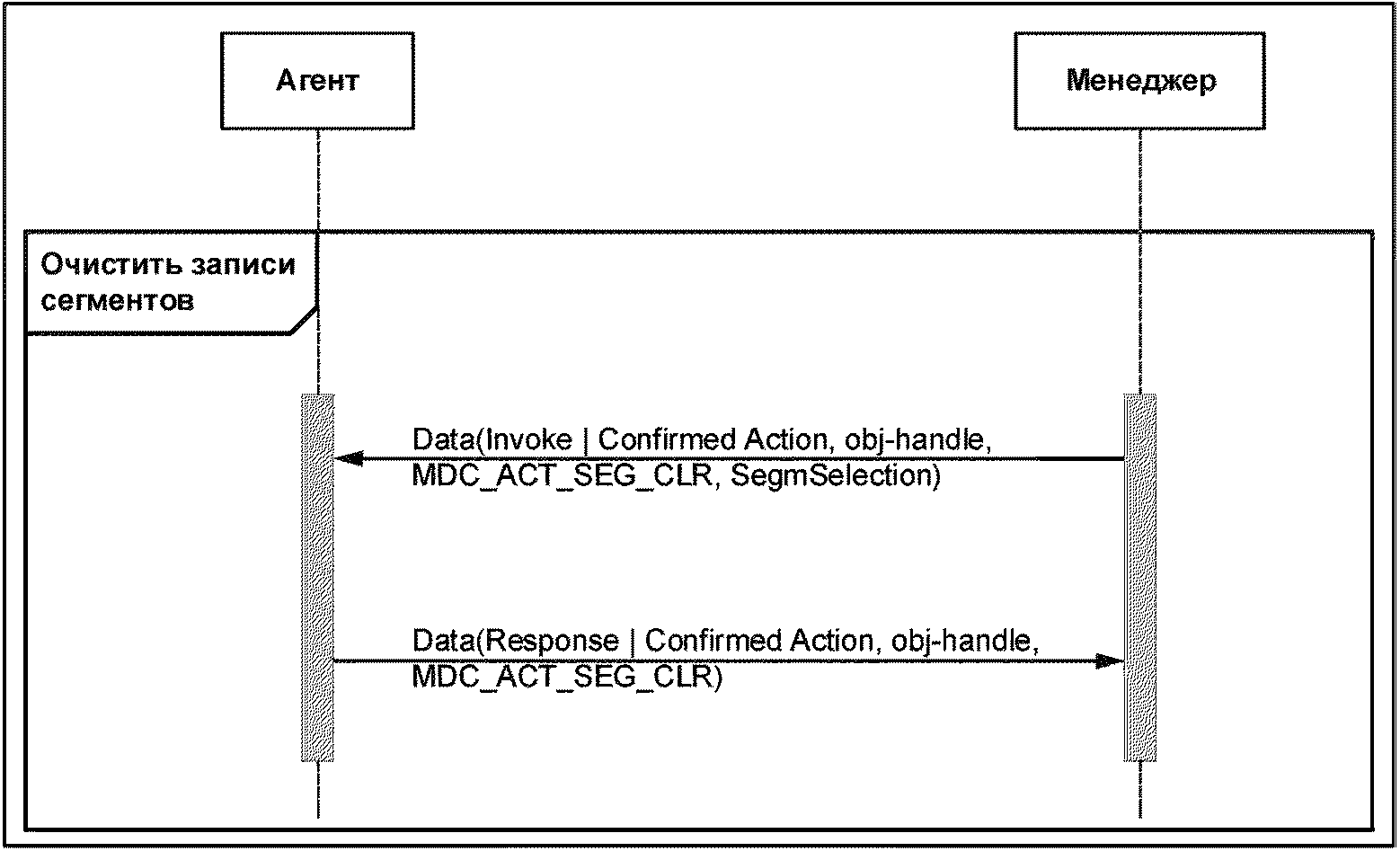

Clear-Segments	Подтверждаемый	MDC_ACT_SEG_CLR	SegmSelection	(пусто)

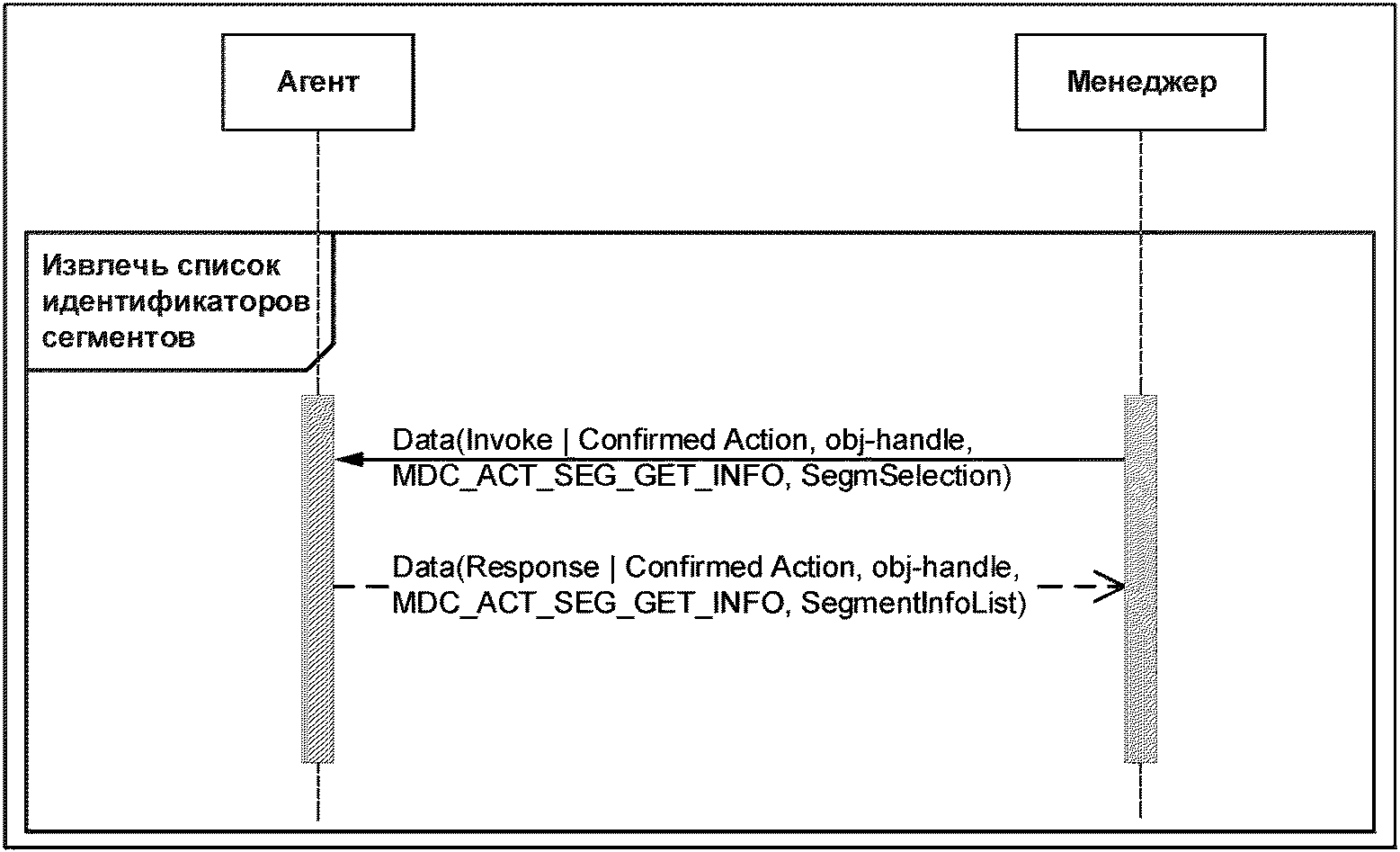

Get-Segment-Info	Подтверждаемый	MDC_ACT_SEG_GET_INFO	SegmSelection	SegmentInfoList
Get-Segment-Id-List	Подтверждаемый	MDC_ACT_SEG_GET_ID_LIST	(пусто)	SegmIdList
Trig-Segment-Data-Xfer	Подтверждаемый	MDC_ACT_SEG_TRIG_XFER	TrigSegmDataXferReq	TrigSegmDataXferRsp

Событие	Режим	Тип события	Параметр информации о событии	Event-reply-info
Segment-Data-Event	Подтверждено	MDC_NOTI_SEGMENT_DATA	SegmentDataEvent	SegmentDataResult

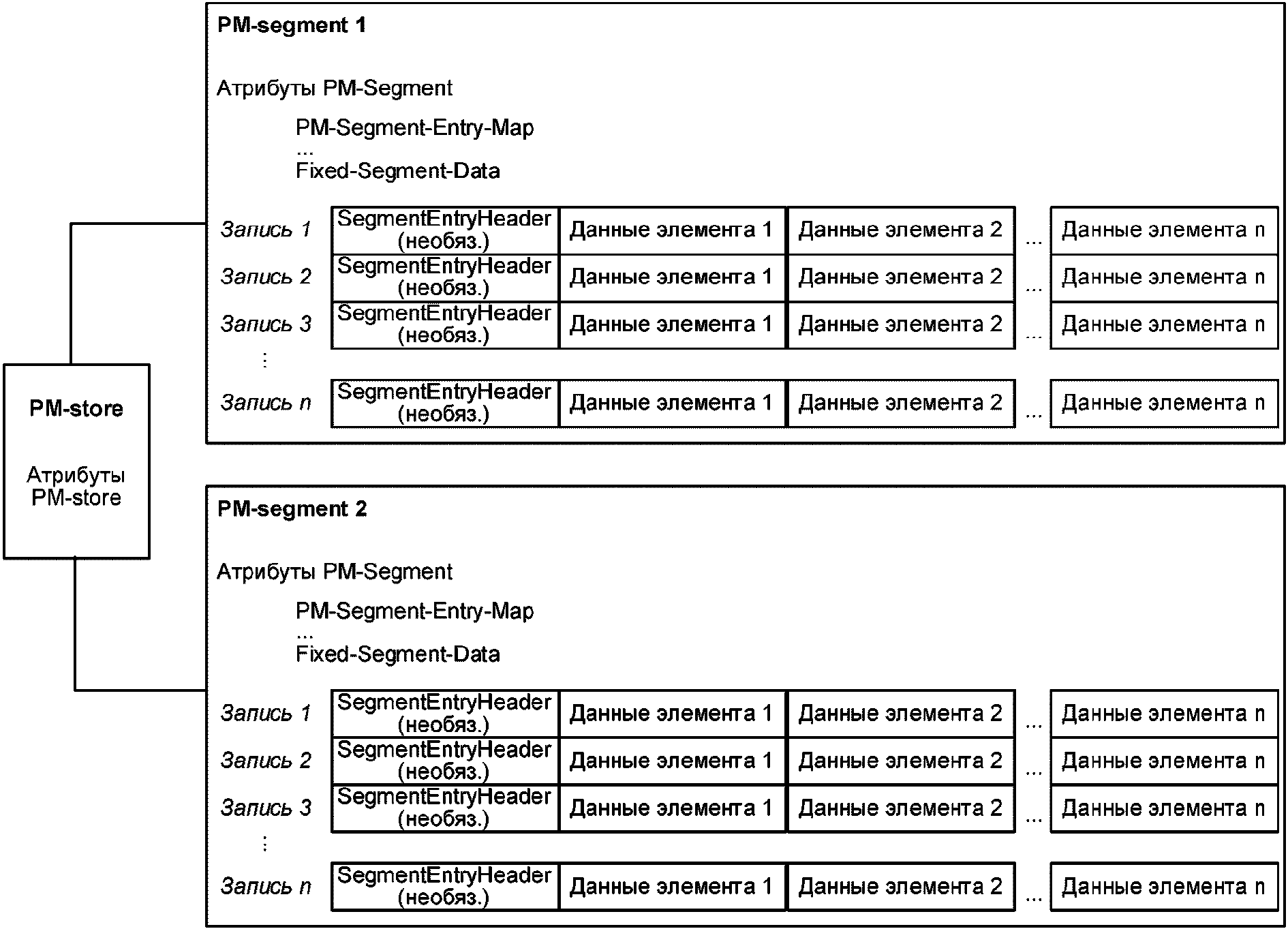

Имя атрибута	Идентификатор атрибута	Тип атрибута	Примечание	Квалификаторы
Instance-Number	MDC_ATTR_ID_INSTNO	InstNumber	Атрибут Instance-Number представляет собой идентификатор определенного экземпляра сегмента PM-segment. Каждый экземпляр должен иметь уникальный номер (в контексте объекта PM-store), назначенный агентом. Такой номер используется менеджером для идентификации сегмента PM-segment	Обязательный
PM-Segment-Entry-Map	MDC_ATTR_PM_SEG_MAP	PmSegmentEntryMap	Данный атрибут определяет формат и содержимое одной сохраненной записи. Запись обладает необязательным заголовком, содержащим информацию, применимую ко всем элементам записи. Запись содержит один или более элементов, определяемых классом, идентификатором метрики, дескриптором и картой значений атрибута, определяющей атрибуты объекта для каждого элемента в сегменте PM-segment	Обязательный
PM-Seg-Person-Id	MDC_ATTR_PM_SEG_PE_RSON_ID	PersonId	Настоящий стандарт поддерживает приборы, которые способны обрабатывать данные нескольких лиц. Идентификатор лица используется для их различия. В атрибуте PM-Store-Capab сегмента PM-store, способного хранить данные нескольких лиц, должен быть установлен бит pmsc-multi-person. Если он установлен, то все экземпляры сегментов PM-segment, содержащиеся в объекте PM-store, должны поддерживать атрибут PM-Seg-Person-Id. В противном случае данный атрибут не определен	Условно-обязательный
Operational-State	MDC_ATTR_OP_STAT	OperationalState	Этот атрибут указывает, вносятся ли в данный момент новые записи в этот сегмент PM-segment. Если в текущий момент времени в сегмент PM-segment добавляются новые данные, данный атрибут должен быть активирован. Иначе он должен быть сделан неактивным	Обязательный
Sample-Period	MDC_ATTR_TIME_PD_SAMP	RelativeTime	Данный атрибут определяет частоту добавления записей в сегмент PM-segment. Если значения считываются периодически, данный атрибут должен присутствовать в объекте PM-store (применяется ко всем сегментам PM-segment, периодически сохраняемым в объекте PM-store) или в каждом сегменте PM-segment. Если значения считываются периодически, то в атрибуте PM-Store-Capab необходимо установить бит pmsc-peri-seg-entries	Условно обязательный
Segment-Label	MDC_ATTR_PM_SEG_LABEL_STRING	OCTET STRING	Данный атрибут представляет собой зависящую от приложения метку для сегмента PM-segment в печатаемых символах кодировки ASCII, позволяющую указать предполагаемое назначение, которая может использоваться для целей изображения	Необязательный
Segment-Start-Abs-Time	MDC_ATTR_TIME_START_SEG	AbsoluteTime	Данный атрибут определяет начальное время сегмента PM-segment. Данный атрибут требуется в тех случаях, когда сегмент поддерживает действия поиска по диапазону времени (например, заданы биты pmsc-abs-time-select и/или pmsc-clear-segm-by-time-sup). Если этот атрибут используется, то атрибут Segment-Start-BO-Time не должен использоваться	Условно обязательный
Segment-End-Abs-Time	MDC_ATTR_TIME_END_SEG	AbsoluteTime	Данный атрибут определяет конечное время сегмента. Данный атрибут требуется в тех случаях, когда сегмент поддерживает действия поиска по диапазону времени (например, заданы биты pmsc-abs-time-select и/или pmsc-clear-segm-by-time-sup). Если этот атрибут используется, то атрибут Segment-End-BO-Time не должен использоваться	Условно обязательный
Date-and-Time-Adjustment	MDC_ATTR_TIME_ABS_ADJUST	AbsoluteTimeAdjust	Данный атрибут сообщает о любых изменениях даты и времени, которые вносятся при настройке часов или возникновении таких событий, как переход на летнее время. Если агент когда-либо изменяет дату и время, данный атрибут сообщает о таком изменении	Условно обязательный
Segment-Start-BO-Time	MDC_ATTR_TIME_START_SEG_BO	BaseOffsetTime	Данный атрибут определяет начальное время сегмента в качестве базового времени со смещением в минутах по местному времени. Данный атрибут требуется в тех случаях, когда сегмент поддерживает действия поиска по диапазону времени (например, заданы биты pmsc-abs-time-select и/или pmsc-clear-segm-by-time-sup). Базовое время со смещением рекомендуется использовать в тех случаях, когда ожидаются корректировки времени. Если этот атрибут используется, то атрибут Segment-Start-Abs-Time не должен использоваться	Условно обязательный
Segment-End-BO-Time	MDC_ATTR_TIME_END_SEG_BO	BaseOffsetTime	Данный атрибут определяет конечное время сегмента в качестве базового времени со смещением в минутах по местному времени. Данный атрибут требуется в тех случаях, когда сегмент поддерживает действия поиска по диапазону времени (например, заданы биты pmsc-abs-time-select и/или pmsc-clear-segm-by-time-sup). Базовое время со смещением рекомендуется использовать в тех случаях, когда ожидаются корректировки времени. Если этот атрибут используется, атрибут Segment-End-Abs-Time не должен использоваться	Условно обязательный
Segment-Usage-Count	MDC_ATTR_SEG_USAGE_CNT	INT-U32	Данный атрибут указывает фактическое (текущее) количество хранящихся записей	Необязательный
Segment-Statistics	MDC_ATTR_SEG_STATS	SegmentStatistics	Данный атрибут определяет массив для передачи минимальной, средней и максимальной статистики, связанной с каждым маркируемым элементом	Необязательный

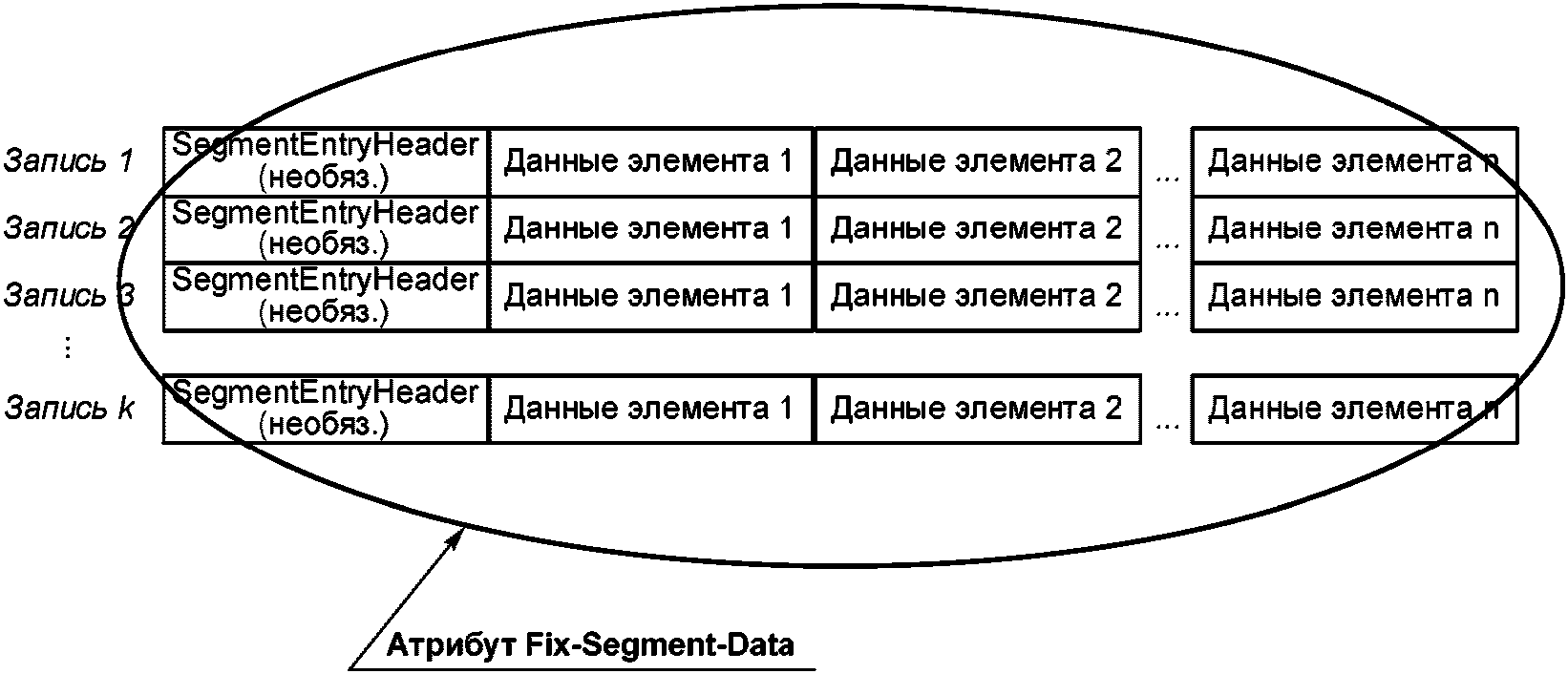

Fixed-Segment-Data	MDC_ATTR_SEG_FIXED_DATA	Данные хранятся внутри прибора, поэтому этот тип данных никогда не появляется непосредственно ни в каком определении протокола	Атрибут Fixed-Segment-Data определяет данные сегмента, передаваемые как массив записей в формате, указанном атрибутом PM-Segment-Entry-Map. В настоящем стандарте этот массив имеет непрозрачную структуру без определенного типа данных. Обратите внимание, что данный атрибут доступен опосредованно и извлекается только менеджером с помощью метода Trig-Segment-Data-Xfer PM-store	Обязательный
Confirm-Timeout	MDC_ATTR_CONFIRM_TIMEOUT	RelativeTime	Данный информационный атрибут тайм-аута определяет минимальное время, на протяжении которого агент должен ожидать ответного сообщения от менеджера после генерирования сообщения вызова подтверждаемого отчета о событии, прежде чем перейти в состояние "Не ассоциирован". Атрибут является информационным и используется для улучшения работы менеджера. В случае предоставления этого атрибута необходимо обеспечить его соответствие фактическому значению времени ожидания, которое используется агентом для подтверждаемого отчета о событии, сгенерированного на основе объекта PM-store. Данный атрибут является информационным для менеджера в том смысле, что менеджер не использует этот атрибут при фактической реализации протокола (например, менеджер не инициирует тайм-аут для переданного агентом подтверждаемого отчета о событии). Однако менеджер может пожелать использовать данную информацию для назначения приоритета обработки сообщения от агента с "коротким" тайм-аутом по отношению к сообщению от агента с "длинным" тайм-аутом	Необязательный
Transfer-Timeout	MDC_ATTR_TRANSFER_TIMEOUT	RelativeTime	Данный атрибут тайм-аута определяет минимальное время, в течение которого менеджер должен ожидать полной передачи информации сегмента PM-segment. Если время ожидания истекает до получения полного содержания сегмента PM-segment, то менеджер должен перейти в состояние "Не ассоциирован" согласно 8.9.5.6	Обязательный

Имя атрибута	Идентификатор атрибута	Тип атрибута	Примечание	Квалификаторы
Handle	MDC_ATTR_ID_HANDLE	HANDLE	Сканеры идентифицируются с помощью дескрипторов	Обязательный, статический
Operational-State	MDC_ATTR_OP_STAT	OperationalState	Данный атрибут указывает, отправляет ли сканер отчеты о событиях или нет. Если сканер отправляет отчеты о событиях, значение атрибута должно задаваться активным, иначе - неактивным. Менеджер должен использовать действие SET, чтобы запросить изменение значения этого атрибута	Обязательный, динамический
Scan-Handle-List	MDC_ATTR_SCAN_HANDLE_LIST	HANDLEList	Данный атрибут определяет объекты, произведенные от класса Metric, которые могут сообщаться в отчетах Unbuf-Scan-Report-Var, Buf-Scan-Report-Var, Unbuf-Scan-Report-Fixed, Buf-Scan-Report-Fixed или любых их эквивалентах для нескольких лиц. Для эпизодических сканеров в отчет о событиях добавляется конкретный объект при каждом возникновении набора AttributeChangeSet для этого объекта. Для периодических сканеров наборы AttributeChangeSet, собранные от объектов, включаются в отчет в течение каждого периода. Менеджер не должен предполагать, что порядок объектов типа ObservationScan, содержащихся в отчетах о событиях, совпадает с их порядком в списке Scan-Handle-List. Данный атрибут должен присутствовать, если сканер использует какой-либо из восьми стилей отчетов. Данный атрибут должен задаваться до отправки такого отчета. Пока сканер не активен, значение этого атрибута может изменяться между отчетами о событиях. Информация об изменении значения атрибута передается от объекта MDS к менеджеру с помощью инициированного агентом отчета о событии	Условно обязательный, динамический
Scan-Handle-Attr-Val-Map	MDC_ATTR_SCAN_HANDLE_ATTR_VAL_MAP	HandleAttrValMap	Данный атрибут определяет объекты, произведенные от класса Metric, атрибуты, а также порядок объектов и значений атрибутов, сообщаемых в отчетах Unbuf-Scan-Report-Grouped, Buf-Scan-Report-Grouped, Unbuf-Scan-Report-MP-Grouped или Buf-Scan-Report-MP-Grouped. Для согласованности структуры сообщения должны присутствовать все значения. Если используется какой-либо из этих четырех стилей отчетов, данный атрибут должен задаваться до отправки такого отчета. Пока сканер не активен, значение этого атрибута может изменяться между отчетами о событиях. Информация об изменении значения атрибута передается от объекта MDS к менеджеру с помощью инициированного агентом отчета о событии	Условно обязательный, динамический

Имя атрибута	Идентификатор атрибута	Тип атрибута	Примечание	Квалификаторы
Confirm-Mode	MDC_ATTR_CONFIRM_MODE	ConfirmMode	Данный атрибут указывает, являются ли передаваемые отчеты о событиях подтверждаемыми или неподтверждаемыми. В настоящее время атрибут считается динамическим, однако реализации агента должны трактовать его как статический, поскольку, скорее всего, в будущем этот атрибут станет статическим. Изменение значения этого атрибута должно выполняться только после деактивации сканера. Информация об изменении значения атрибута передается от объекта MDS к менеджеру с помощью инициированного агентом отчета о событии	Обязательный, динамический
Confirm-Timeout	MDC_ATTR_CONFIRM_TIMEOUT	RelativeTime	Данный информационный атрибут тайм-аута определяет минимальное время, на протяжении которого агент должен ожидать ответного сообщения от менеджера после генерирования сообщения вызова подтверждаемого отчета о событии, прежде чем перейти в состояние "Не ассоциирован". Атрибут является информационным и используется для улучшения работы менеджера. В случае предоставления этого атрибута необходимо обеспечить его соответствие фактическому значению времени ожидания, которое используется агентом для подтверждаемого отчета о событии, сгенерированного на основе объекта сканера. Данный атрибут является информационным для менеджера в том смысле, что менеджер не использует этот атрибут при фактической реализации протокола (например, менеджер не инициирует тайм-аут для переданного агентом подтверждаемого отчета о событии). Однако менеджер может пожелать использовать данную информацию для назначения приоритета обработки сообщения от агента с "коротким" тайм-аутом по отношению к сообщению от агента с "длинным" тайм-аутом.	Необязательный, динамический
			В настоящее время атрибут считается динамическим, однако реализации агента должны трактовать его как статический, поскольку, скорее всего, в будущем этот атрибут станет статическим. Изменение значения этого атрибута должно выполняться только после деактивации сканера. Информация об изменении значения атрибута передается от объекта MDS к менеджеру с помощью инициированного агентом отчета о событии
Transmit-Window	MDC_ATTR_TX_WIND	INT-U16	Данный атрибут указывает информативные данные, предоставляемые агентом, которые могут помочь менеджеру оптимизировать свою конфигурацию. Атрибут Transmit-Window представляет число неквитированных подтверждаемых отчетов о событиях, которым агент позволит оставаться просроченными. Стандарт IEEE 11073-20601-2014 требует, чтобы значение этого атрибута равнялось только 1. В настоящее время атрибут считается динамическим, однако реализации агента должны трактовать его как статический, поскольку, скорее всего, в будущем этот атрибут станет статическим. Изменение значения этого атрибута должно выполняться только после деактивации сканера. Информация об изменении значения атрибута передается от объекта MDS к менеджеру с помощью инициированного агентом отчета о событии	Необязательный, динамический

Имя атрибута	Идентификатор атрибута	Тип атрибута	Примечание	Квалификаторы
Min-Reporting-Interval	MDC_ATTR_SCAN_REP_PD_MIN	RelativeTime	Данный атрибут предоставляет оценку ожидаемого минимального времени между любыми двумя последовательными отчетами о событиях	Необязательный, динамический

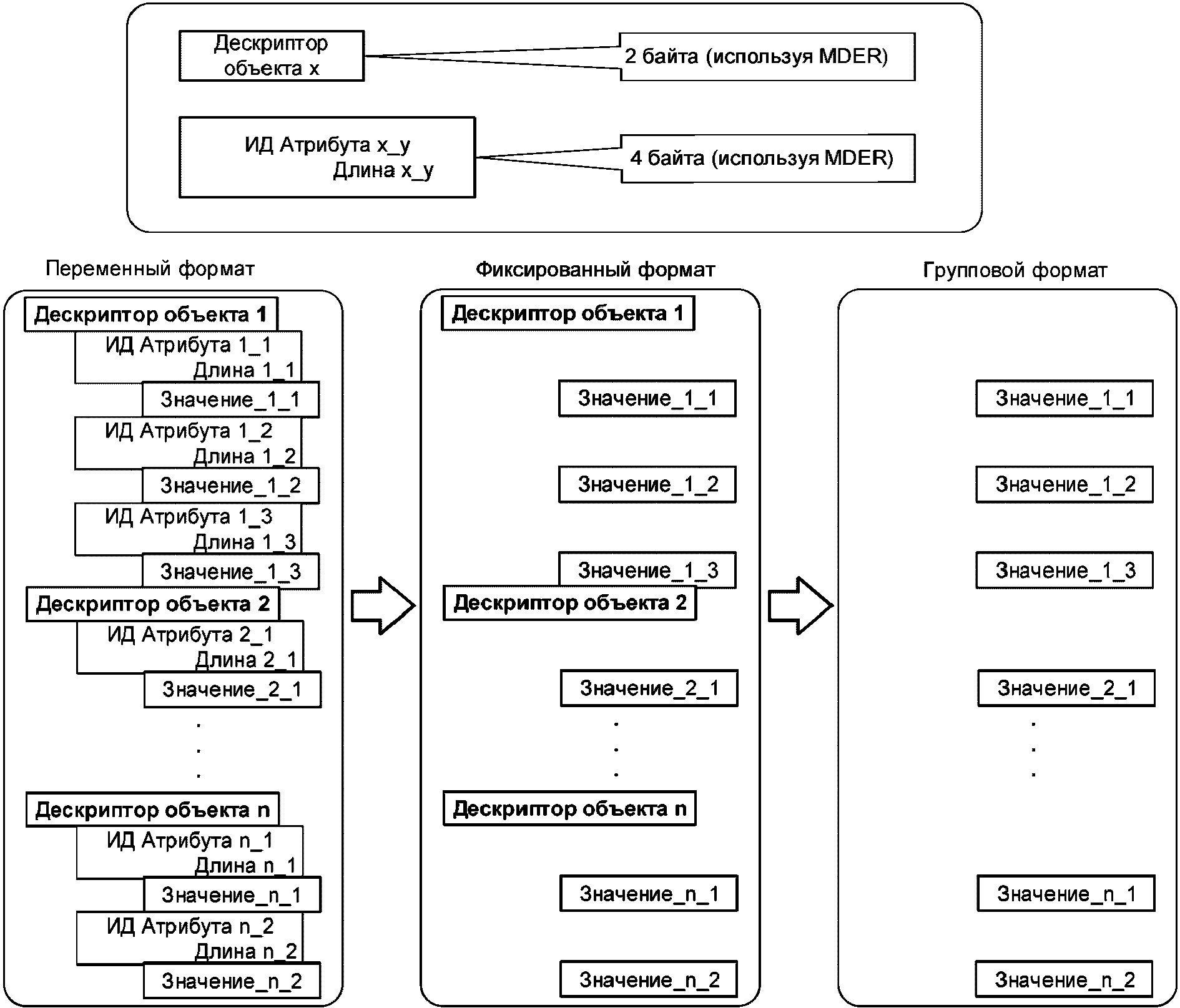

Событие	Режим	Тип события	Параметр информации о событии	Event-reply-info

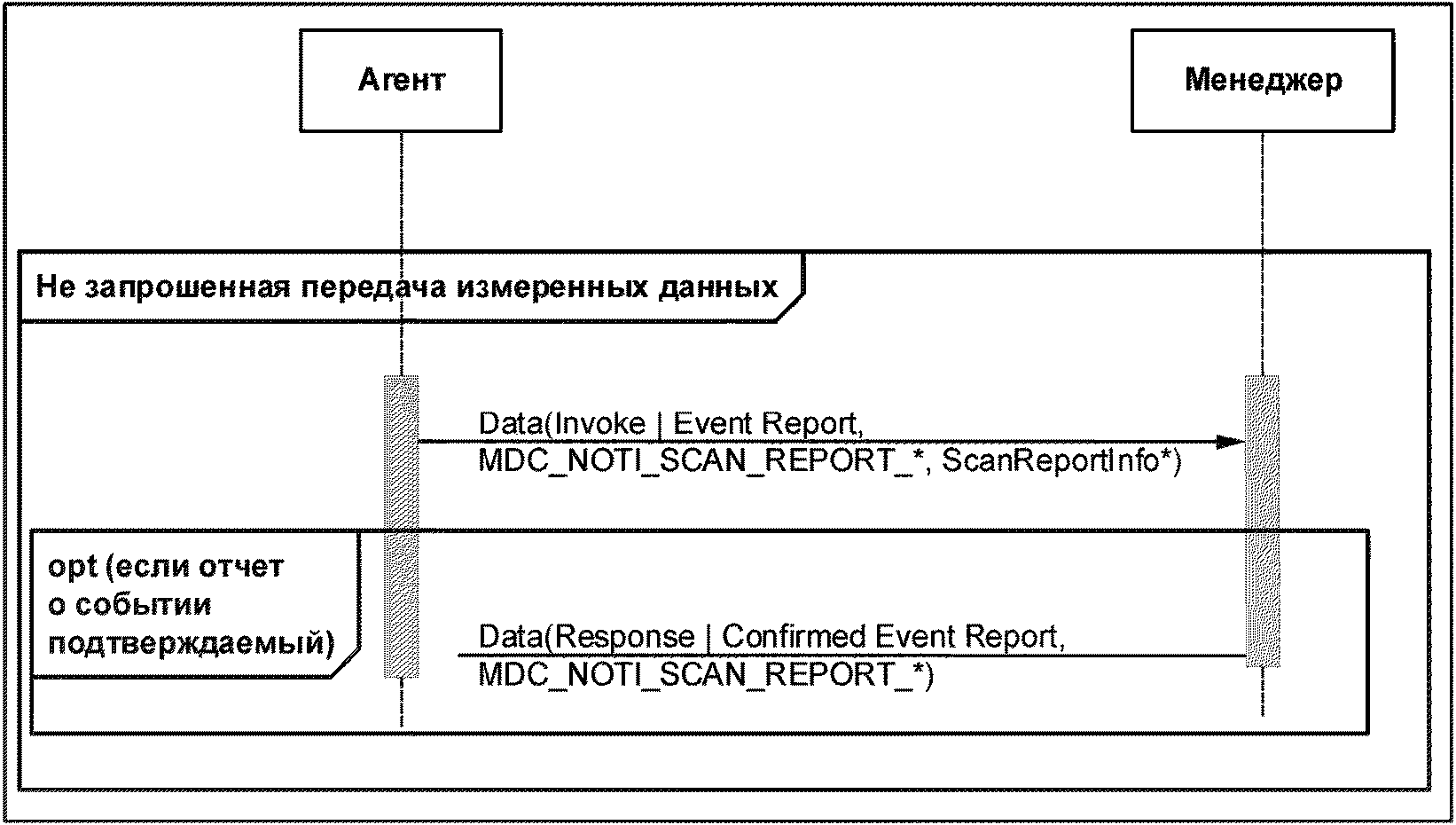

Unbuf-Scan-Report-Var	Подтверждаемый или неподтверждаемый	MDC_NOTI_UNBUF_SCAN_REPORT_VAR	ScanReportInfoVar	-
Unbuf-Scan-Report-Fixed	Подтверждаемый или неподтверждаемый	MDC_NOTI_UNBUF_SCAN_REPORT_FIXED	ScanReportInfoFixed	-
Unbuf-Scan-Report-Grouped	Подтверждаемый или неподтверждаемый	MDC_NOTI_UNBUF_SCAN_REPORT_GROUPED	ScanReportInfoGrouped	-
Unbuf-Scan-Report-MP-Var	Подтверждаемый или неподтверждаемый	MDC_NOTI_UNBUF_SCAN_REPORT_MP_VAR	ScanReportInfoMPVar	-
Unbuf-Scan-Report-MP-Fixed	Подтверждаемый или неподтверждаемый	MDC_NOTI_UNBUF_SCAN_REPORT_MP_FIXED	ScanReportInfoMPFixed	-
Unbuf-Scan-Report-MP-Grouped	Подтверждаемый или неподтверждаемый	MDC_NOTI_UNBUF_SCAN_REPORT_MP_GROUPED	ScanReportInfoMPGrouped	-
Примечание - Если от объекта не собрано ни одного набора AttributeChangeSet, то отчеты о сканировании с переменными и фиксированными форматами не будут содержать ни одного набора AttributeChangeSet от этого объекта. Если ни одного набора AttributeChangeSets не собрано, отчет о событии сканирования не отправляется.

Имя атрибута	Идентификатор атрибута	Тип атрибута	Примечание	Квалификаторы
Reporting-Interval	MDC_ATTR_SCAN_REP_PD	RelativeTime	Период отправки отчетов о событиях	Обязательный, динамический

Событие	Режим	Тип события	Параметр информации о событии	Event-reply-info
Buf-Scan-Report-Var	Подтверждаемый или неподтверждаемый	MDC_NOTI_BUF_SCAN_REPORT_VAR	ScanReportInfoVar	-
Buf-Scan-Report-Fixed	Подтверждаемый или неподтверждаемый	MDC_NOTI_BUF_SCAN_REPORT_FIXED	ScanReportInfoFixed	-
Buf-Scan-Report-Grouped	Подтверждаемый или неподтверждаемый	MDC_NOTI_BUF_SCAN_REPORT_GROUPED	ScanReportInfoGrouped	-
Buf-Scan-Report-MP-Var	Подтверждаемый или неподтверждаемый	MDC_NOTI_BUF_SCAN_REPORT_MP_VAR	ScanReportInfoMPVar	-
Buf-Scan-Report-MP-Fixed	Подтверждаемый или неподтверждаемый	MDC_NOTI_BUF_SCAN_REPORT_MP_FIXED	ScanReportInfoMPFixed	-
Buf-Scan-Report-MP-Grouped	Подтверждаемый или неподтверждаемый	MDC_NOTI_BUF_SCAN_REPORT_MP_GROUPED	ScanReportInfoMPGrouped	-

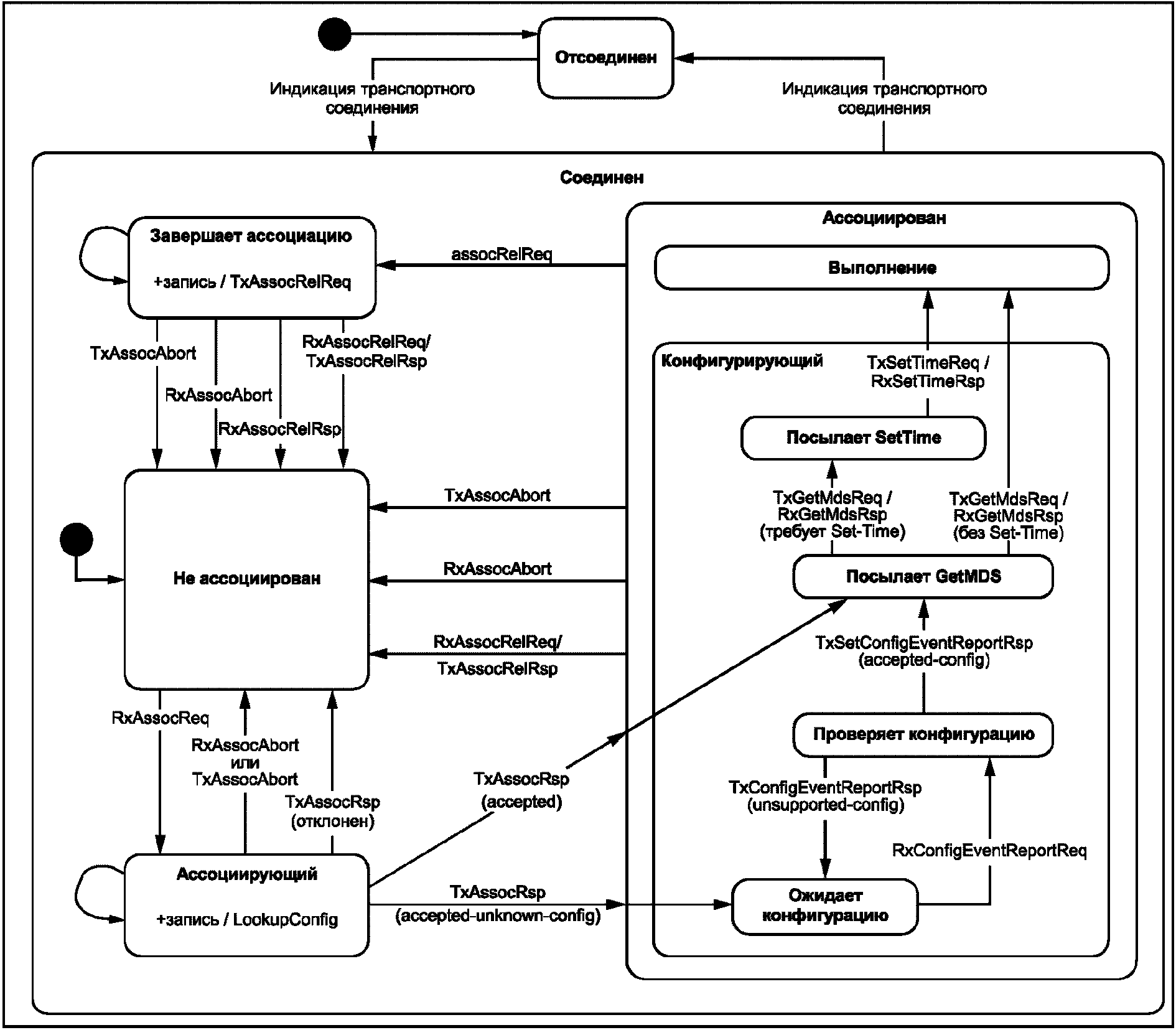

Состояние	Описание
Отсоединен	Предполагается, что при начальном включении агент находится в состоянии "Отсоединен", означающем отсутствие транспортного соединения между агентом и менеджером. После установления транспортного соединения можно вернуться в состояние "Отсоединен", если транспортное соединение намеренно или непреднамеренно прекращено
Соединен	После установления транспортного соединения агент получает от транспортного уровня индикацию транспортного соединения, что приводит к переходу в состояние "Соединен" (см. 8.4.3). Агент остается в состоянии "Соединен" до тех пор, пока поддерживается транспортное соединение. Изначально агент начинает работу в состоянии "Не ассоциирован" (подсостояние состояния "Соединен")
Не ассоциирован	Агент находится в состоянии "Не ассоциирован", когда не имеет ассоциацию прикладного уровня с менеджером. Такая ситуация может возникнуть вследствие любого из следующих обстоятельств: - новое соединение только что установлено; - менеджер отклоняет запрос ассоциации; - любая из сторон завершает или разрывает активную ассоциацию в любой момент при наличии соединения. Агент остается в состоянии "Не ассоциирован", пока не определит, что должен начать ассоциирование с менеджером

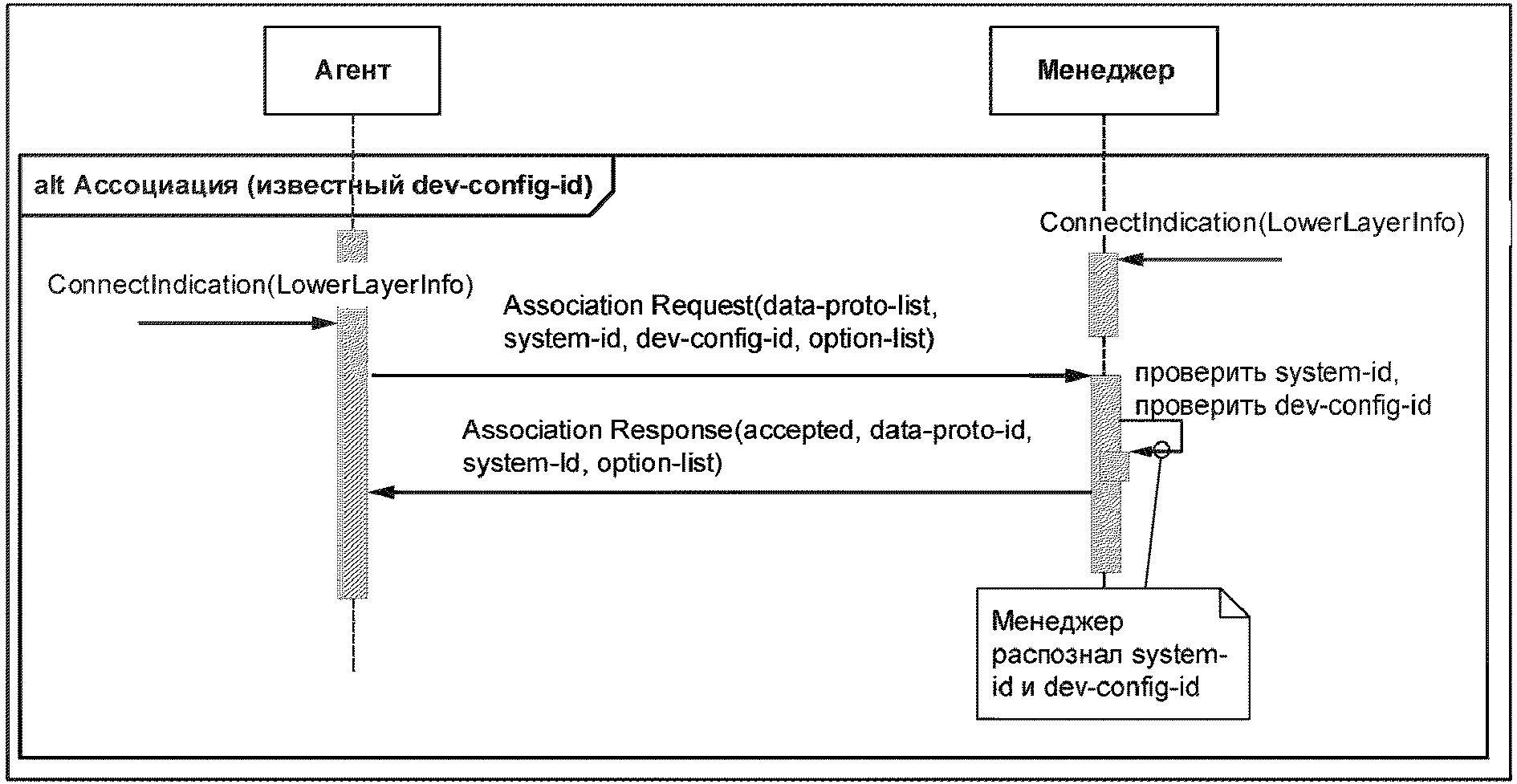

Ассоциирующий	Когда агент определяет, что должен создать ассоциацию, то переходит в состояние "Ассоциирующий" и посылает менеджеру запрос ассоциации (см. 8.6). Если ассоциацию не удается создать, но возможны альтернативные параметры ассоциации, агент может попытаться связаться с помощью каждого нового набора параметров ассоциации. В случае тайм-аута агент должен продолжать попытки установления ассоциации до тех пор, пока не будет достигнуто максимальное количество повторных попыток или ассоциация не будет создана
Ассоциирован	Если менеджер определяет, что агент и менеджер используют общие версии и протоколы, он посылает агенту ответ на запрос ассоциации с параметром "accepted" (см. 8.7.3.3). Агент, получивший это сообщение, переходит в состояние "Ассоциирован" и остается в этом состоянии до тех пор, пока не отправит или не получит запрос на завершение или разрыв ассоциации. Начальное подсостояние после перехода в состояние "Ассоциирован" зависит от ответа менеджера на запрос ассоциации, в котором указано, распознана ли конфигурация агента
Выполнение	Описания процедур, возможных в состоянии "Выполнение", см. в 8.9.

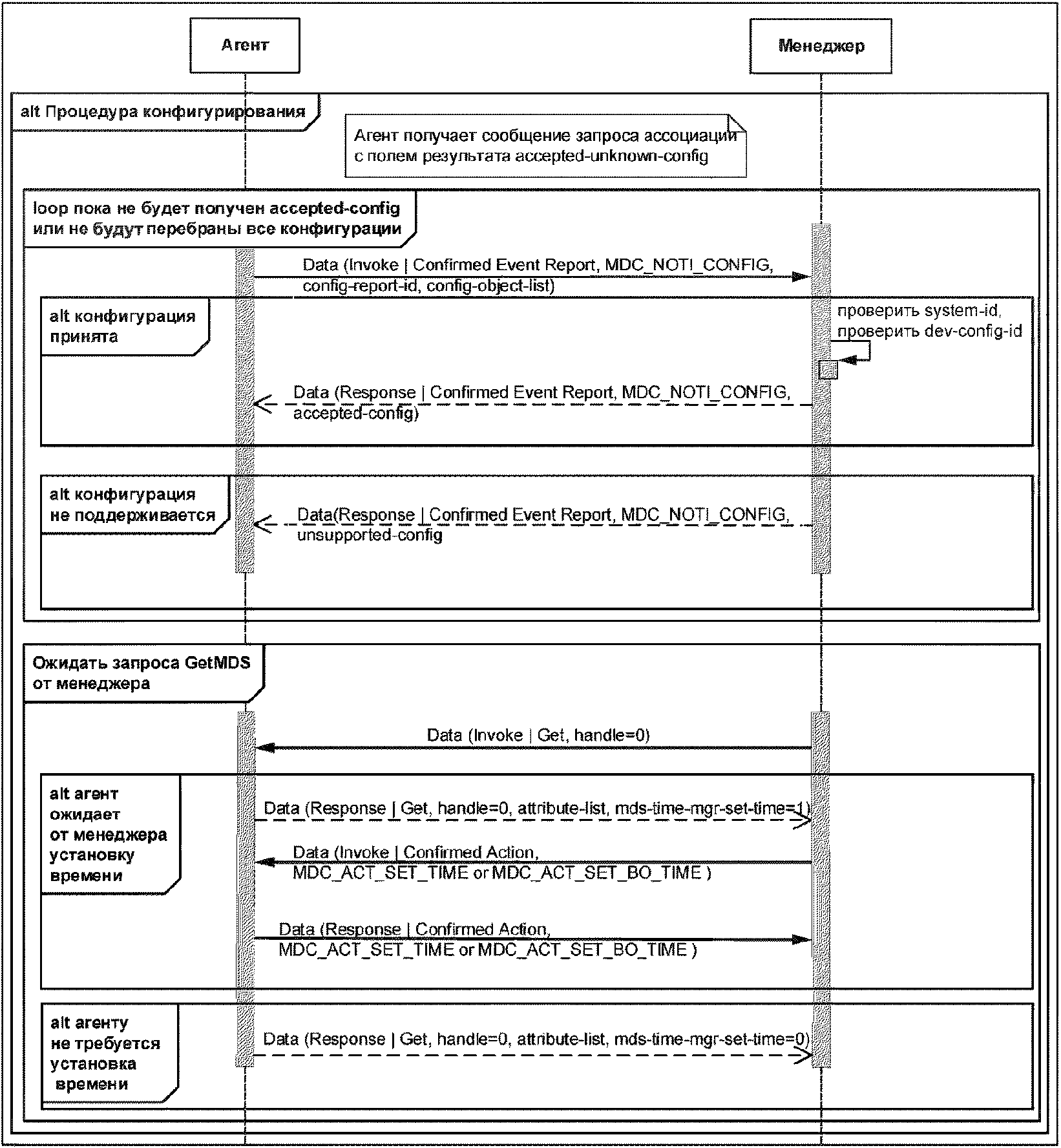

Конфигурирующий	Если менеджер не распознал конфигурацию агента, то он информирует его об этом, посылая ответ на запрос ассоциации с параметром "accepted-unknown-config", чтобы указать, что ассоциация принята, но необходимо передать конфигурацию. Агент остается в состоянии "Конфигурирующий" до тех пор, пока не передаст информацию о конфигурации, получение которой менеджер подтвердит (см. 8.8) Если менеджер распознал конфигурацию агента, он информирует его об этом, посылая ответ на запрос ассоциации с параметром "accepted", чтобы перевести агента в подсостояние "Ожидает GetMDS". На протяжении TOget секунд после перехода агента в подсостояние "Ожидает GetMDS" менеджер должен вызвать службу GET. Получив этот вызов, отправляет менеджеру ответ на GET. Если бит mds-time-mgr-set-time не установлен, агент сразу переходит в состояние "Выполнение". Если бит mds-time-mgr-set-time установлен, агент должен ожидать TOca секунд получения от менеджера команды действия Set-time. После получения действия Set-Time агент должен очистить бит mds-time-mgr-set-time перед отправкой подтверждения Set-Time. После отправки подтверждения Set-Time агент переходит в состояние "Выполнение". Если для передачи отчета агент использует базовое время со смещением, в вышеуказанном описании вместо действия Set-Time должно использоваться действие Set-Base-Offset-Time. В случае тайм-аута агент посылает запрос на завершение ассоциации и переходит в состояние отсутствия состояния
Завершает ассоциацию	Когда агент определяет, что должен завершить текущую ассоциацию, то переходит в состояние "Завершает ассоциацию" и посылает менеджеру запрос на завершение ассоциации (см. 8.10). В случае тайм-аута агент посылает запрос на прекращение ассоциации и переходит в состояние "Не ассоциирован"

Переход	Описание
Индикация транспортного соединения	Передача индикации транспортного соединения происходит всякий раз, когда транспортный уровень (или вспомогательный промежуточный уровень) указывает на успешное установление соединения
assocReq	Когда агент определяет, что должен попытается создать ассоциацию с менеджером, он переходит в состояние "Ассоциирующий"

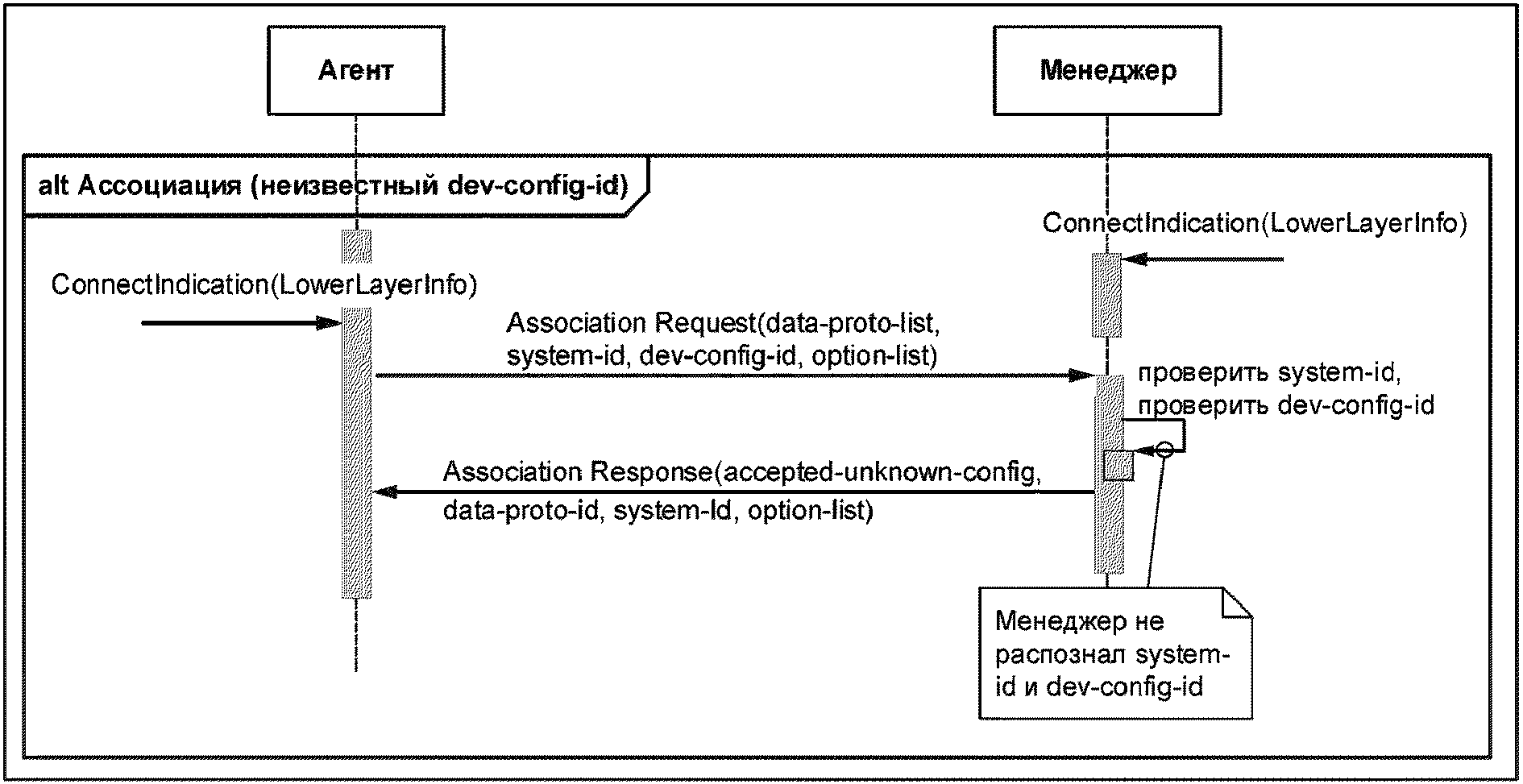

RxAssocRsp (accepted или accepted-unknown-config)	Агент, пытающийся создать ассоциацию с менеджером, посылает запрос ассоциации (или несколько запросов при наличии тайм-аута) и ожидает ответа на запрос ассоциации от менеджера. После получения одобрения ассоциации агент переходит в состояние "Ассоциирован"
RxAssocRsp (отклонен)	Если после получения запроса ассоциации менеджер определяет, что не может ассоциироваться с агентом, то он посылает ответ на запрос ассоциации с кодом отклонения ассоциации (постоянного или временного), чтобы перевести агента обратно в состояние "Не ассоциирован"
RxAssocRelReq/TxAssocRelRsp	Если агент ассоциирован с менеджером и получает запрос на завершение ассоциации, то он отвечает ему и переходит в состояние "Не ассоциирован"
RxAssocAbort или TxAssocAbort	В любое время, когда агент и менеджер создают ассоциацию, ассоциированы или завершают ассоциацию, агент может отправить или получить сообщение о прекращении ассоциации. При возникновении данной ситуации агент переходит из текущего состояния в состояние "Не ассоциирован". Ассоциированный агент может отправить сообщение о прекращении ассоциации, чтобы сообщить менеджеру о возникновении серьезного сбоя. Оно должно передаваться в самом крайнем случае, поскольку предпочтительнее отправка запроса на завершение ассоциации, чтобы корректно перейти в состояние "Не ассоциирован". Если агент получает сообщение о прекращении ассоциации, ответ от него не требуется, поскольку это сообщение может быть получено только в случае прекращения ассоциации менеджером (например, при аварии)
assocRelReq	Агент, решивший завершить ассоциацию, переходит в состояние "Завершает ассоциацию" и посылает запрос на завершение ассоциации. Такой переход используется во время обычной последовательности отключения с помощью отправки в параметре ReleaseRequestReason кода nomal при обычных условиях или, если конфигурация агента изменилась, из-за чего необходимо завершить ассоциацию, агент отправляет в параметре ReleaseRequestReason код configuration-changed. В любом случае при следующей ассоциации агент указывает в запросе ассоциации конфигурацию, необходимую для использования, и менеджер определяет, знакома ли ему эта конфигурация
RxAssocRelRsp	Данный переход указывает на принятие запроса о завершении текущей ассоциации. Если перед этим агент послал запрос на завершение ассоциации, это означает, что получен ответ, указывающий на одобрение завершения со стороны менеджера

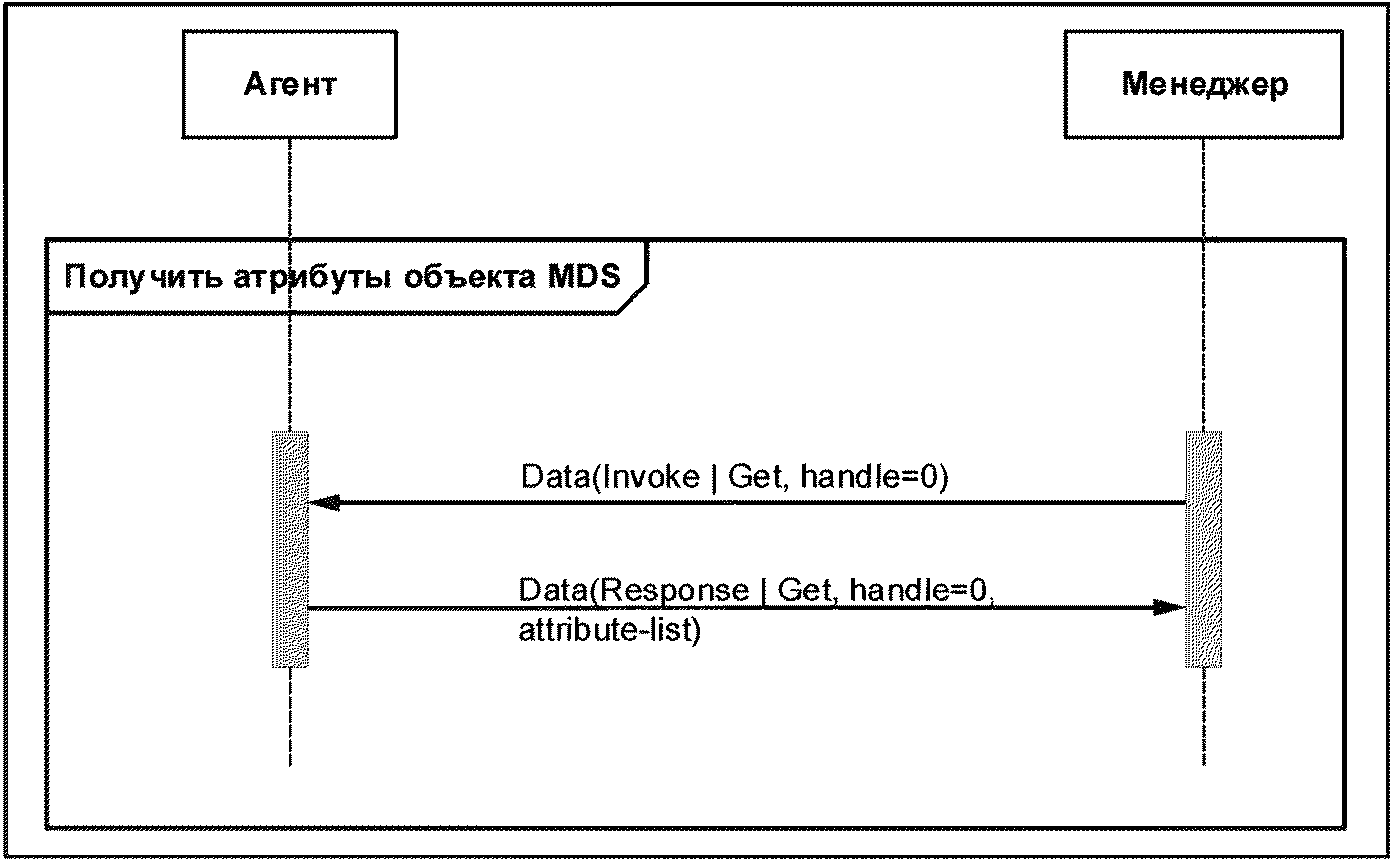

RxGetMdsReq/TxGetMdsRsp	На протяжении TOget секунд после перехода агента в подсостояние "Конфигурирующий"/"Ожидает GetMDS" менеджер должен вызвать службу GET, при этом агент отправляет менеджеру ответ на действие GET вместе с реализованными атрибутами объекта MDS. После этого агент переходит в состояние "Выполнение" или подсостояние "Ожидает SetTime" (зависит от значения бита mds-time-mgr-set-time). Если бит mds-time-mgr-set-time установлен, агент переходит в подсостояние "Конфигурирующий"/"Ожидает SetTime", иначе он переходит в состояние "Выполнение"
RxSetTimeReq/TxSetTimeRsp	На протяжении TOca секунд после перехода агента в подсостояние "Ожидает Set-Time" менеджер должен отправить агенту команду действия Set-Time (или Set-Base-Offset-Time). После завершения операции настройки внутреннего времени агент отправляет менеджеру ответ и переходит в состояние "Выполнен"
Индикация транспортного разъединения	В любой момент времени агент или менеджер может разорвать транспортное соединение. Также возможна потеря соединения вследствие аварийных условий. Если получена индикация об отсоединении транспорта, агент переходит в состояние "Отсоединен"

	Коммуникационная служба	Тайм-аут		Подраздел
		Переменная	Значение
Процедура ассоциирования
	Ассоциация	TOassoc	10 с (и RCassoc = 3)	8.7.5
	Конфигурация	TOconfig	10 с	8.8.5
	Завершение ассоциации	TOrelease	3 с	8.10.5
Процедура выполнения
Объект MDS	Подтверждение действия	TOca	3 с	8.9.5.2
	Подтверждение отчета о событии	TOcer-mds	MDS.Confirm-Timeout. Если атрибут отсутствует, агент и менеджер должны использовать значение 3 с	8.9.5.3
	Обработка вызова Get	TOget	MDS.Transport-Timeout. Если атрибут отсутствует, агент и менеджер должны использовать значение 3 с	8.9.5.4
	Настройка подтверждения	TOcs	3 с	8.9.5.5
	<тайм-аут между службами>	TOsp-mds	3 с	8.9.5.6
Объект PM-store	Подтверждение действия	TOca	3 с	8.9.5.2
	Подтверждение отчета о событии	TOcer-pms	Segm.Confirm-Timeout. Если атрибут отсутствует, агент и менеджер должны использовать значение 3 с	8.9.5.3
	Обработка вызова Get	TOget	MDS.Transport-Timeout. Если атрибут отсутствует, агент и менеджер должны использовать значение 3 с	8.9.5.4
	Настройка подтверждения	TOcs	3 с	8.9.5.5
	<тайм-аута конца сегмента>	TOsp-pms	Segm.Transfer-Timeout	8.9.5.6
	Подтверждение действия - SegmClear	TOclr-pms	PMS.Clear-Timeout	8.9.5.6
Объект Scanner	Настройка подтверждения	TOcs	3 с	8.9.5.5
	Подтверждение отчета о событии	TOcer-scan	Scan.Confirm-Timeout. Если атрибут отсутствует, агент и менеджер должны использовать значение 3 с	8.9.5.3

- TOcer.mds (тайм-аут для объекта MDS)	MDS.Confirm-Timeout;
- TOcer.pms (тайм-аут для объекта PM-store)	Segm.Confirm-Timeout;
- TOcer.scan (тайм-аут для объекта Scanner)	Scan.Confirm-Timeout.

- TOclr-pms: специальный тайм-аут, связанный с очисткой объекта PM-store PMS.Clear-Timeout	3 с
- TOsp-mds: специальный тайм-аут между службами для объекта MDS
- TOsp-pms: специальный тайм-аут передачи сегмента PM-store Segm.Transfer-Timeout

Индекс	Свойство	Ссылка	Статус	Поддержка	Комментарий
GEN-1	Описание реализации		Идентификация устройства/приложения. Описание функциональности
GEN-2	Стандартная версия документа	(Стандартные документы)	Обозначение поддерживаемых версий по стандарту IEEE 11073-20601	(Набор поддерживаемых редакций IEEE 11073-20601)
GEN-3	Соблюдение соответствия - Уровень 1 -		Базовая декларация о соответствии прибора следующим требованиям стандарта IEEE 11073-20601TM к соответствию: A) все минимальные обязательные требования (некоторые из наиболее важных аспектов см. в пункте 9.4.2, таблица 24); B) все условно обязательные элементы реализованы в соответствии с заявленными условиями; C) все реализованные дополнительные элементы определяются как часть заявления о соответствии (например, в таблицах ЗСР, описывающих атрибуты (см. таблицу 28))	Да/Нет ("Нет" подразумевает несоответствие)
GEN-4	Соблюдение соответствия - Уровень 2 -		В дополнение к GEN-3 прибор соответствует одной или нескольким специализациям, основанным на стандарте IEEE 11073-20601	(Перечислите ряд реализованных специализаций и профилей прибора по IEEE 11073-20601, а также подготовьте информацию, указанную в 9.5)
GEN-5	Коммуникационный профиль и оборудование		Описание требований по сопряжению, предъявляемых к коммуникационной инфраструктуре и оборудованию

Индекс	Свойство	Ссылка	Статус	Поддержка	Комментарий
REQ-1	Конечный автомат		-Обязательный- Имеет ли реализация строгое соответствие поведению конечного автомата персонального медицинского прибора, сформулированному в стандарте IEEE 11073-20601?	Да/Нет ("Нет" подразумевает несоответствие)
REQ-2	Сообщения протокола		-Обязательный- Соответствует ли реализация сообщениям протокола персональных медицинских приборов согласно стандарту IEEE 11073-20601?	Да/Нет ("Нет" подразумевает несоответствие)
REQ-3	Объекты		-Рекомендованный- Соответствуют ли все объекты стандарту IEEE 11073-20601 или специализациям прибора, основанным на стандарте IEEE 11073-20601? Настоятельно рекомендуется соответствие данному набору объектов, полей, значений и поведения	Да/Нет. Если "Нет", перечислите расширения, как описано в 9.5.2
REQ-4	Кодирование		-Обязательный- Поддерживаются ли правила кодирования MDER? Сообщения протокола кодируются на основе описания АСН.1 и формата передачи данных с использованием правил кодирования. Поддержка MDER обязательна. Эти правила кодирования определены в приложении F стандарта IEEE 11073-20601. Существует возможность использования альтернативных правил кодирования. Перечислите все поддерживаемые правила кодирования	Да/Нет ("Нет" подразумевает несоответствие) (Список поддерживаемых альтернативных правил кодирования)
REQ-5	Номенклатура		-Обязательный- Стандарт IEEE 11073-20601 основан на стандарте ISO/IEEE 11073-10101 [B16] для базовой номенклатуры. Стандарт IEEE 11073-20601 и связанные с ним специализации приборов вносят в эту номенклатуру свои дополнения. Соответствуют ли все номенклатурные коды одному из этих источников?	Да/Нет ("Нет" подразумевает несоответствие)
REQ-6	Транспорт		-Обязательный- Перечислите все классы транспорта (т.е. надежные и/или лучшие из возможных), которые поддерживаются реализацией. Выполнены ли для них все требования к транспорту, документированные в IEEE 11073-20601?	(Список транспортных классов) Да/Нет ("Нет" подразумевает несоответствие)

Индекс	Свойство	Ссылка	Статус	Поддержка	Комментарий
SRV-1	Служба GET	7.3	Поддерживает ли реализация службу GET? (условно обязательное)	Отправляет команду и/или принимает команду или не поддерживает
SRV-2	Служба SET	7.3	Поддерживает ли реализация службу SET? (условно обязательное)	Отправляет команду и/или принимает команду или не поддерживает
SRV-3	Подтверждаемая служба SET	7.3	Поддерживает ли реализация подтверждаемую службу SET? (необязательное)	Отправляет команду и/или принимает команду или не поддерживает
SRV-4	Служба EVENT REPORT	7.3	Поддерживает ли реализация службу EVENT REPORT? (условно обязательное)	Отправляет команду и/или принимает команду или не поддерживает
SRV-5	Подтверждаемая служба EVENT REPORT	7.3	Поддерживает ли реализация подтверждаемую службу EVENT REPORT? (условно обязательное)	Отправляет команду и/или принимает команду или не поддерживает
SRV-6	Служба ACTION	7.3	Поддерживает ли реализация службу ACTION? (условно обязательное)	Отправляет команду и/или принимает команду или не поддерживает
SRV-7	Подтверждаемая служба ACTION	7.3	Поддерживает ли реализация подтверждаемую службу ACTION? (необязательное)	Отправляет команду и/или принимает команду или не поддерживает

Индекс	Свойство	Ссылка	Статус	Поддержка	Комментарий
ADD-1	Использование местных объектов	-	Используются ли в реализации объекты, не указанные в стандарте IEEE 11073-20601 или одной из перечисленных специализаций прибора?	Да/Нет [Если "Да": ЗСР ОК ПМП (см. 9.5.2) должно быть использовано для разъяснения подробностей реализации]
ADD-2	Использование кодов из стандарта ISO/IEEE 11073-10101 [B16], не входящих в номенклатуру 20601	-	Используются ли в реализации номенклатурные коды из стандарта ISO/IEEE 11073-10101 [B16], не указанные в стандарте IEEE 11073-20601 или одной из перечисленных специализаций прибора?	Да/Нет (Если "Да": объясните в подходящем ЗСР, см. 9.5.6)
ADD-3	Использование местных расширений номенклатуры	-	Используются ли в реализации местные расширения номенклатуры? Местные расширения номенклатуры допускаются, только если стандартная номенклатура не включает специфичные термины, требуемые приложению	Да/Нет (Если "Да": объясните в подходящем ЗСР, см. 9.5.6)
ADD-4	Формат полезной нагрузки	-	Были ли введены дополнительные форматы полезной нагрузки кроме тех, что указаны в стандарте IEEE 11073-20601 или одной из перечисленных специализаций прибора?	Да/Нет (Если "Да", то полностью объяснить цели и расположение. Следует описать на языке АСН.1)

Индекс	Свойство	Ссылка	Статус	Поддержка	Комментарий
POC-n	Описание объекта	Класс объекта (например, Numeric)	Реализован	Обозначить ограничения (такие, как максимальное число поддерживаемых экземпляров класса)

Индекс	Свойство	Ссылка	Статус	Поддержка	Комментарий
ATTR-n-x	Имя атрибута. Имена расширенных атрибутов должны также включать в себя идентификаторы атрибута	Если атрибут не указан в настоящем стандарте или в одной из перечисленных специализаций прибора, включите ссылку на структуру АСН.1	Реализован	Опишите: доступ, диапазоны значений, дополнительные ограничения значений

Индекс	Свойство	Ссылка	Статус	Поддержка	Комментарий
ACT-n-x	Имя метода. Имена методов, не включенных в стандарты, должны также содержать идентификатор метода	Если метод не указан в настоящем стандарте или одной из перечисленных специализаций устройства, включите ссылку на структуру АСН.1		Специфичные ограничения

Индекс	Свойство	Ссылка	Статус	Поддержка	Комментарий
NOTI-n-x	Имя и идентификатор уведомления	Ссылка на подпункт настоящего стандарта, где определено событие		Специфичные ограничения, идентификатор и описание каждого вовлеченного объекта

Индекс	Свойство	Ссылка	Статус	Поддержка	Комментарий
NOME-n	Имя и значение номенклатуры	Ссылка на подраздел стандарта или другую часть текста, где определяется или используется номенклатура		Описание способа использования номенклатуры. Описание каких-либо конкретных ограничений

NamedConstant ::= INT-U16 { const1(1), const2(2) } соответствует следующий правильный синтаксис языка АСН.1: NamedConstant ::= INTEGER { const1(1), const2(2) } (0..65535)

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду п. A.2.2, а не B.2.2.

-- -- Тип идентификатора -- TYPE ::= SEQUENCE {
partition		NomPartition,
code	OID-Type
} -- -- Существуют следующие разделы номенклатуры: -- NomPartition ::= INT-U16 {
nom-part-unspec(0),			-- не определен
nom-part-obj(1),			-- объектно-ориентированный раздел
nom-part-metric(2),			-- раздел метрик (SCADA)
nom-part-alert(3),			-- раздел уведомлений/событий
nom-part-dim(4),			-- раздел размерностей
nom-part-vattr(5),			-- раздел виртуальных атрибутов объектов операций
nom-part-pgrp(6),			-- раздел идентификаторов групп параметров
nom-part-sites(7),			-- части тела и места измерений
nom-part-infrastruct(8),			-- раздел элементов инфраструктуры
nom-part-fef(9),			-- раздел форматов обмена файлами
nom-part-ecg-extn(10),			-- раздел расширений для электрокардиограммы
nom-part-idco-extn(11),			-- расширения для имплантируемых устройств - сердечных наблюдений
nom-part-phd-dm(128),			-- управление течением заболевания
nom-part-phd-hf(129),			-- здоровье и фитнес
nom-part-phd-ai(130),			-- одинокое старение
nom-part-ret-code(255),			-- раздел кодов возврата
nom-part-ext-nom(256),			-- идентификаторы других номенклатур и словарей
nom-part-priv(1024)			-- местный раздел
}

-- AVA-Type ::= SEQUENCE {
attribute-id	OID-Type,	-- Идентификатор атрибута заимствуется из раздела nom-part-obj
attribute-value	ANY DEFINED BY attribute-id
}

-- AbsoluteTime ::= SEQUENCE {
century	INT-U8,
year	INT-U8,
month	INT-U8,
day	INT-U8,
hour	INT-U8,
minute	INT-U8,
second	INT-U8,
sec-fractions	INT-U8	-- 1/100 секунды, если доступно
}

-- BaseOffsetTime ::= SEQUENCE {
bo-seconds	INT-U32,
bo-fraction	INT-U16,
bo-time-offset	INT-I16
}

-- OperationalState ::= INT-U16 { disabled(0), enabled(1),
notAvailable(2)	-- значение notAvailable не используется в этом стандарте
}

-- -- SystemModel содержит имя изготовителя и информацию о модели, указанную изготовителем. -- Поле номера модели предполагает наличие числа, однако требование о наличии -- в поле числовых значений отсутствует. Форматы имени изготовителя и строк номеров моделей -- определяются поставщиком агента, но должны позволять печать в кодировке ASCII. -- SystemModel ::= SEQUENCE {
manufacturer	OCTET STRING,		-- Размер строки должен быть четным
model-number	OCTET STRING		-- Размер строки должен быть четным
} -- Атрибут ProductionSpec содержит серийные номера, номера деталей, выпусков и т.д. -- Следует отметить, что агент может состоять из нескольких компонентов, поэтому prod-spec должен -- представляться в виде печатной строки ASCII формата "spec-type: vendor-specified-str", где spec-type -- заменяется строковым представлением spec-type. Формат vendor-specified-str -- определяется поставщиком. -- ProductionSpec ::= SEQUENCE OF ProdSpecEntry ProdSpecEntry ::= SEQUENCE {
spec-type		INT-U16 { unspecified(0), serial-number(1), part-number(2), hw-revision(3), sw-revision(4), fw-revision(5), protocol-revision(6),
		prod-spec-gmdn(7)		-- см. примечание по GMDN ниже
		},
component-id		PrivateOid,
prod-spec		OCTET STRING		-- размер строк должен быть четным
} -- Примечание - Международная номенклатура медицинских приборов (Global Medical Device Nomenclature, GMDN) -- основана на стандарте ISO 15225 [B13] и разработана при содействии CEN TC257 SC1. <11> -- -- PowerStatus определяет, работает ли прибор от аккумулятора или сети. Старшие биты определяют состояние -- заряда. -- PowerStatus ::= BITS-16 { onMains(0), onBattery(1), chargingFull(8), chargingTrickle(9), chargingOff(10) } -- -- Результатом всех измерений характеристик аккумулятора являются значения с их размерностями. -- Сведения о допустимых единицах см. в описании Remaining-Battery-Time (таблица 3). -- BatMeasure ::= SEQUENCE {
value		FLOAT-Type,
unit		OID-Type		-- из раздела nom-part-dim
}

-- -- Состояние измерения -- Значения битов 14 и 15 используются в других стандартах ISO/IEEE 11073 и не должны использоваться для -- других целей. -- MeasurementStatus ::= BITS-16 {
invalid(0), questionable(1), not-available(2), calibration-ongoing(3), test-data(4), demo-data(5),
validated-data(8),	-- релевантный, например, в архиве
early-indication(9),	-- ранняя оценка значения
msmt-ongoing(10),	-- указывает, что новое измерение еще проводится -- (эпизодическое)
msmt-value-exceed-boundaries(14),	-- указывает, что результат измерения находится за -- пределами допустимого диапазона.
msmt-state-ann-inhibited(15)	-- указывает, что индикация порогового значения -- отключена и не должна вызывать отображаемое -- оповещение. Если этот бит установлен, бит 14 -- не должен устанавливаться.
}

-- -- NuObsValue (числовое наблюдаемое значение) всегда содержит информацию об идентификации, состоянии и размерности. -- NuObsValue ::= SEQUENCE {
metric-id	OID-Type,	-- Данный код извлекается из раздела, указанного в -- атрибуте Metric::Type объекта Numeric.
state	MeasurementStatus,
unit-code	OID-Type,	-- Из раздела номенклатуры размерностей nom-part-dim
value	FLOAT-Type
} -- -- Наблюдаемое значение для составных числовых значений -- NuObsValueCmp ::= SEQUENCE OF NuObsValue

-- -- SaSpec описывает массив считываний. -- SaSpec ::= SEQUENCE {
array-size INT-U16,			-- количество считываний в каждом периоде обновления объекта Metric
sample-type		SampleType,
flags		SaFlags
} -- -- SampleType описывает одно считывание в массиве наблюдаемых значений. -- SampleType ::= SEQUENCE {
sample-size	INT-U8,		-- например, 8 для 8-битовых считываний, 16 для 16-битовых, -- должен делиться на 8
significant-bits	INT-U8,		-- определяет значащие биты в одном считывании
{signed-samples(255)}			-- если значение равно 255, считывания -- в Simple-Sa-Observed-Value и -- lower-scaled-value и upper-scaled-value в -- ScaleRangeSpec должны интерпретироваться как -- целые числа со знаком, выраженные в форме дополнительного кода.
} -- -- SaFlags определяет дополнительные свойства формы биосигнала. -- SaFlags ::= BITS-16 {
smooth-curve(0),			-- для оптимального отображения используется алгоритм сглаживания
delayed-curve(1),			-- кривая отложена (не реальное время)
static-scale(2),			-- ScaleRangeSpec не меняется
sa-ext-val-range(3)			-- Не значащие биты считывания не равны 0, например, -- когда они используются для аннотаций или маркеров. -- Получатель должен применить битовую маску, чтобы извлечь -- значащие биты из считывания. Если считывания имеют -- знак, бит sa-ext-val-range не должен быть установлен -- (так как по определению в поле не могут содержаться -- не значащие биты).

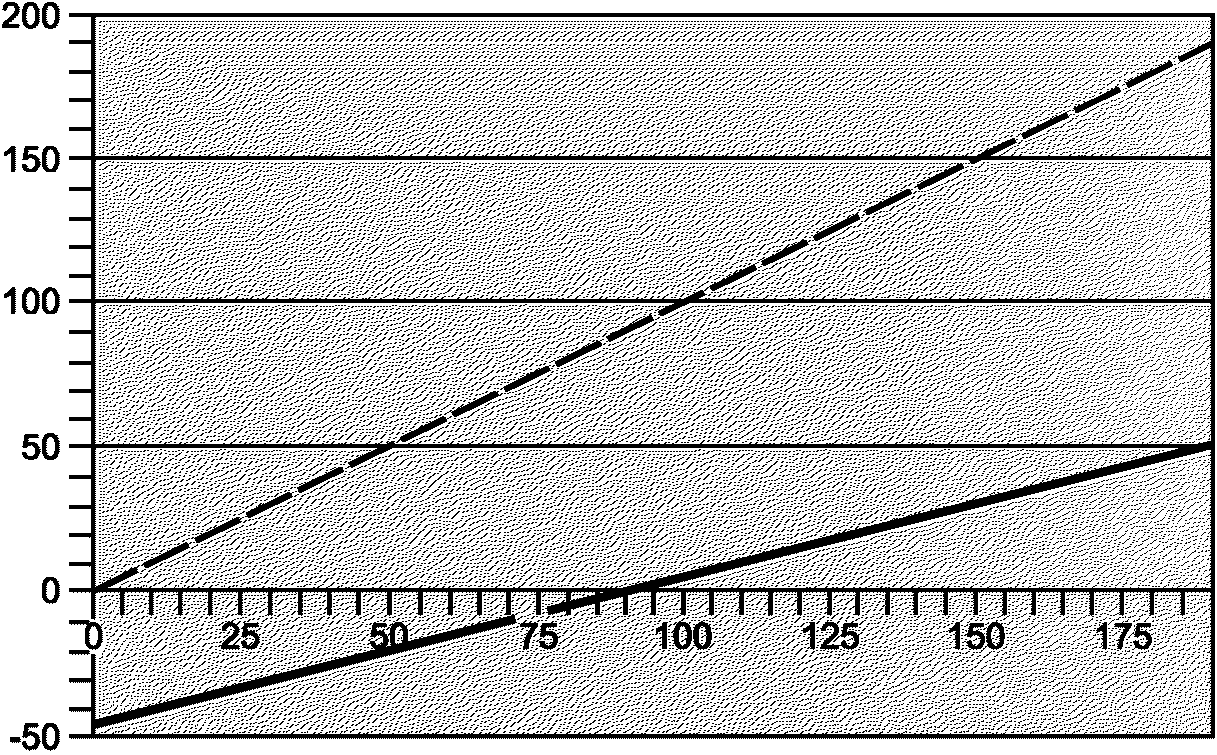

} -- -- Атрибут определения масштаба и диапазона описывает преобразование масштабируемых -- значений в абсолютные и определяет ожидаемый диапазон абсолютных и масштабируемых значений. -- В зависимости от диапазона масштабируемых значений существует множество типов атрибутов. -- Отображение значений считываний в преобразованные абсолютные значения выполняется по -- формуле Scale-and-Range-Specification, приведенной в 6.3.5.3. -- ScaleRangeSpec8 ::= SEQUENCE {
lower-absolute-value				FLOAT-Type,
upper-absolute-value				FLOAT-Type,
lower-scaled-value				INT-U8,	-- учтите, что интерпретируется как INT-I8,
upper-scaled-value				INT-U8	-- если атрибут Sa-Specification -- указывает считывания со знаком
} ScaleRangeSpec16 ::= SEQUENCE {
lower-absolute-value				FLOAT-Type,
upper-absolute-value				FLOAT-Type,
lower-scaled-value				INT-U16,	-- учтите, что интерпретируется как INT-I16,
upper-scaled-value				INT-U16	-- если атрибут Sa-Specification -- указывает считывания со знаком
} ScaleRangeSpec32 ::= SEQUENCE {
lower-absolute-value				FLOAT-Type,
upper-absolute-value				FLOAT-Type,
lower-scaled-value				INT-U32,	-- учтите, что интерпретируется как INT-I32,
upper-scaled-value				INT-U32	-- если атрибут Sa-Specification -- указывает считывания со знаком
}

-- -- EnumObsValue описывает наблюдаемое значение Enumeration -- EnumObsValue ::= SEQUENCE {
metric-id		OID-Type,		-- Данный код извлекается из раздела, определенного в -- атрибуте Metric-Id-Partition (при наличии значения). Иначе -- код извлекается из того же раздела, что и -- атрибут Type.
state		MeasurementStatus,
value		EnumVal		-- поддерживает различные типы данных величин
} -- EnumVal используется для обозначения различных конкретных наблюдаемых типов данных следующим образом -- (необходимо отметить, что тип измерения кодируется в структуре верхнего уровня EnumObsVal::metric-id). --
-- -- --	enum-obj-id:		используется для предоставления OID Metric, например, в качестве аннотации или другого события, указанного в разделе Metric::Type
-- --	enum-text-string:		используется для предоставления строки произвольного текста (например, сообщения о состоянии);
-- -- --	enum-bit-str:		для кодирования значений битовых строк; тип данных битовой строки должен определяться отдельно, например в рамках номенклатуры или стандарта для конкретного устройства
-- Описание других типов данных, определенных в ISO/IEEE 11073-10201:2004 [B17], отсутствует в настоящем -- стандарте, поскольку они не имеют отношения к персональным медицинским приборам. -- EnumVal ::= CHOICE {
enum-obj-id		[1] OID-Type,		-- Данный код извлекается из раздела, определенного в -- атрибуте Enum-Observed-Value-Partition -- (при наличии значений). Иначе код извлекается из того же -- раздела, что и атрибут Type.
enum-text-string		[2] OCTET STRING,			-- печатаемый текст ASCII, четный размер
enum-bit-str		[16] BITS-32			-- битовая строка.
}

-- -- ConfirmMode определяет, используются ли отчеты о подтверждаемых или не подтверждаемых событиях. -- ConfirmMode ::= INT-U16 { unconfirmed(0), confirmed(1) }

-- -- StoSampleAlg описывает извлечение и усреднение считываний. -- StoSampleAlg ::= INT-U16 {
st-alg-nos(0),	-- не указано иное
st-alg-moving-average(1), st-alg-recursive(2), st-alg-min-pick(3), st-alg-max-pick(4), st-alg-median(5),
st-alg-trended(512),	-- используются значения тренда
st-alg-no-downsampling(1024),	-- не предполагает усреднение, это реально -- измеренное считывание
st-alg-manuf-specific-start(61440),	-- начало диапазона, зарезервированного для -- специфики изготовителя
st-alg-manuf-specific-end(65535)	-- конец, зарезервированного для специфики изготовителя
}

-- -- SetTimeInvoke выбирает устанавливаемую дату и время -- SetTimeInvoke ::= SEQUENCE {
date-time	AbsoluteTime,
accuracy	FLOAT-Type	-- точность установки времени (например, ошибка 2 мин); -- значение определяется в секундах. Данный параметр -- унаследован из ISO/IEEE 11073-10201:2004 -- [B17], однако не используется. Следовательно, значение параметра -- должно равняться нулю (0).
} -- -- SetBOTimeInvoke выбирает устанавливаемую дату и время с использованием формата базового времени со -- смещением. Если поля секунд и их долей одновременно содержат значение 0x0, они игнорируются при -- выполнении действия. Изменяется только смещение. -- SetBOTimeInvoke ::= SEQUENCE {
date-time	BaseOffsetTime
} -- -- SegmSelection выбирает сегменты PM-segment, являющиеся предметами метода. -- -- SegmSelection ::= CHOICE {
all-segments	[1] INT-U16,		-- если этот тип используется для выбора всех сегментов, -- фактическое содержимое поля "не имеет значения" -- и должно равняться нулю.
segm-id-list	[2] SegmIdList,		-- Использование этого списка требует, чтобы менеджер уже -- знал атрибуты Instance-Number -- сегментов PM-segment, например, из предыдущего -- вызова метода Get-Segment-Info -- или Get-Segment-Id-List.
abs-time-range	[3] AbsTimeRange,
			-- Поддержка abs-time-range не обязательна и указывается в -- атрибуте PM-Store-Capab.
bo-time-range	[4] BOTimeRange
			-- Поддержка bo-time-range не обязательна и указывается в -- атрибуте PM-Store-Capab.
} -- -- SegmIdList выбирает сегменты PM-segment по идентификатору. -- SegmIdList ::= SEQUENCE OF InstNumber -- -- AbsTimeRange позволяет отбирать сегменты PM-segment по периоду времени. AbsTimeRange ::= SEQUENCE {
from-time	AbsoluteTime,
to-time	AbsoluteTime
} -- -- BOTimeRange позволяет отбирать сегменты PM-segment по периоду времени, указанному в форме базового -- времени со смещением. -- BOTimeRange ::= SEQUENCE {
from-time	BaseOffsetTime,
to-time	BaseOffsetTime
} -- -- SegmentInfoList возвращает атрибуты объектов (кроме Fixed-Segment-Data) всех -- выбранных экземпляров объектов PM-segment в ответ на метод Get-Segment-Info или Get-Segment-Id-List -- объекта PM-store. -- Это требуется менеджеру для извлечения динамической информации о сегментах. -- SegmentInfoList ::= SEQUENCE OF SegmentInfo SegmentInfo ::= SEQUENCE {
seg-inst-no	InstNumber,
seg-info	AttributeList
}

ObservationScan ::= SEQUENCE {
obj-handle	HANDLE,
attributes	AttributeList
}

-- -- TimeProtocolId указывает протоколы времени, поддерживаемые или используемые прибором. --
TimeProtocolId ::= OID-Type	-- Из раздела номенклатуры nom-part-infrastruct

ApduType ::= CHOICE {
aarq	[57856] AarqApdu,	-- Запрос ассоциации [0xE200]
aare	[58112] AareApdu,	-- Ответ на запрос ассоциации [0xE300]
rlrq	[58368] RlrqApdu,	-- Запрос завершения ассоциации -- [0xE400]
rlre	[58624] RlreApdu,	-- Ответ на запрос завершения ассоциации -- [0xE500]
abrt	[58880] AbrtApdu,	-- Прекращение ассоциации [0xE600]
prst	[59136] PrstApdu	-- Представление APDU [0xE700]
}

AarqApdu ::= SEQUENCE { -- Параметр assoc-version определяет версию процедуры ассоциации, -- использованной агентом. Агент должен задать только один -- бит версии. Если менеджер не поддерживает данную версию, он должен -- отклонить запрос на ассоциацию с кодом rejected-unsupported-assoc-version.
assoc-version		AssociationVersion,
data-proto-list		DataProtoList
} DataProtoList ::= SEQUENCE OF DataProto -- Если параметр data-proto-id имеет значение data-proto-id-20601, то data-proto-info должен -- заполняться с помощью структуры PhdAssociationInformation. -- Если параметр data-proto-id имеет значение data-proto-id-external, то data-proto-info должен -- заполняться с помощью структуры ManufSpecAssociationInformation. -- Если параметр data-proto-id имеет значение data-proto-id-empty, то data-proto-info должен - иметь пустое значение (используется только в случае отклонения AareApdu). DataProto ::= SEQUENCE {
data-proto-id		DataProtoId,
data-proto-info		ANY DEFINED BY data-proto-id
} -- Все другие значения DataProtoId зарезервированы и не должны использоваться. DataProtoId ::= INT-U16 {
data-proto-id-empty(0),			-- должно использоваться в AareApdu только при условии, что -- результатом является отклонение
data-proto-id-20601(20601),			-- указывает, что протокол обмена соответствует требованиям -- настоящего стандарта
data-proto-id-external(65535)			-- Указывает, что указанный изготовителем -- UUID протокола передачи данных является частью -- ManufSpecAssociationInformation
} -- Ответ на запрос ассоциации AareApdu ::= SEQUENCE {
result			AssociateResult,
selected-data-proto			DataProto
} -- Запрос завершения ассоциации RlrqApdu ::= SEQUENCE {
reason			ReleaseRequestReason
-- Ответ на запрос завершения ассоциации RlreApdu ::= SEQUENCE {
reason			ReleaseResponseReason
} -- Прекращение ассоциации AbrtApdu ::= SEQUENCE {
reason			Abort-reason
} -- Причина прекращения -- Все не назначенные значения "Abort-reason" зарезервированы для последующего расширения и -- не должны использоваться. Abort-reason ::= INT-U16 { undefined(0), buffer-overflow(1), response-timeout(2),
configuration-timeout(3)			-- Сообщение о конфигурации не получено своевременно
} -- Описание использования см. в 8.7.3.2. -- Все не назначенные значения "AssociateResult" зарезервированы для последующего расширения -- и не должны использоваться. AssociateResult ::= INT-U16 { accepted(0), rejected-permanent(1), rejected-transient(2), accepted-unknown-config(3), rejected-no-common-protocol(4), rejected-no-common-parameter(5), rejected-unknown(6), rejected-unauthorized(7), rejected-unsupported-assoc-version(8) } -- Все не назначенные значения "ReleaseRequestReason" зарезервированы для последующего -- расширения и не должны использоваться. ReleaseRequestReason ::= INT-U16 {
normal(0),			-- используется, когда агент или менеджер решает -- завершить ассоциацию при нормальных условиях
no-more-configurations(1),			-- используется агентом, когда все возможные конфигурации -- испробованы и менеджер -- отклонил их все.
configuration-changed(2)			-- используется агентом, когда изменения в его конфигурации -- требуют от агента прекращения ассоциации. За этим -- может следовать запрос ассоциации вместе с -- информацией о новой конфигурации.
} -- Все не назначенные значения "ReleaseResponseReason" зарезервированы для последующего -- расширения и не должны использоваться. ReleaseResponseReason ::= INT-U16 { normal(0) } -- Значения запроса ассоциации DataProto отображены в PhdAssociationInformation. -- Эта информация используется для объявления и получения версии протокола, профиля и т.д. PhdAssociationInformation ::= SEQUENCE { -- Информация protocolVersion используется для передачи допустимых версий. Если -- агент отправляет protocolVersion, он должен установить биты для -- каждой поддерживаемой версии. В ответе менеджер должен установить один бит -- для обозначения версии протокола, которая должна использоваться агентом и менеджером. -- В случае отсутствия общей версии протокола менеджер должен отклонить запрос -- ассоциации и присвоить всем битам ProtocolVersion нулевые значения.
protocol-version			ProtocolVersion,
encoding-rules			EncodingRules,
nomenclature-version			NomenclatureVersion,
functional-units			FunctionalUnits,
system-type			SystemType,
system-id			OCTET STRING,
dev-config-id			ConfigId,
data-req-mode-capab			DataReqModeCapab,
option-list			AttributeList
} -- -- Специфичная для изготовителя информация об ассоциации для собственного протокола -- передачи данных -- ManufSpecAssociationInformation ::= SEQUENCE {
data-proto-id-ext			UuidIdent,
data-proto-info-ext			ANY DEFINED BY data-proto-id-ext
} -- Все не назначенные значения битов структуры "AssociationVersion" зарезервированы -- для последующего расширения и должны равняться нулю. AssociationVersion ::= BITS-32 {
assoc-version1(0)			-- Этот бит должен быть установлен, если поддерживается -- версия 1 протокола ассоциации
} -- Все не назначенные значения битов структуры "ProtocolVersion" зарезервированы -- для последующего расширения и должны равняться нулю. ProtocolVersion ::= BITS-32 {
protocol-version1(0),			-- Этот бит должен быть установлен, если поддерживается -- стандарт IEEE 11073-20601-2008
protocol-version2(1),			-- Этот бит должен быть установлен, если поддерживается -- стандарт IEEE 11073-20601a-2010.
protocol-version3(2),			-- Этот бит должен быть установлен, если поддерживается -- стандарт IEEE 11073-20601-2014.
} -- -- Агент и менеджер всегда должны всегда поддерживать правила кодирования MDER. -- Кроме MDER, агент и менеджер могут согласовать другие правила кодирования. -- Все не назначенные значения битов структуры "EncodingRules" зарезервированы -- для последующего расширения и должны равняться нулю. -- EncodingRules ::= BITS-16 {
mder(0),	-- Этот бит должен быть установлен, если поддерживаются/выбраны MDER
xer(1),	-- Этот бит должен быть установлен, если поддерживаются/выбраны XER
per(2)	-- Этот бит должен быть установлен, если поддерживаются/выбраны PER
} -- Все не назначенные значения битов структуры "NomenclatureVersion" зарезервированы -- для последующего расширения и должны равняться нулю.
NomenclatureVersion ::= BITS-32 {			-- значения ссылаются на конкретный стандарт, -- регламентирующий номенклатуру
nom-version1(0)			-- Этот бит должен быть установлен, если -- поддерживается версия 1
} -- Все не назначенные значения битов структуры "FunctionalUnits" зарезервированы -- для последующего расширения и должны равняться нулю. FunctionalUnits ::= BITS-32 {
fun-units-unidirectional(0),			-- Зарезервировано для последующего использования.
fun-units-havetestcap(1),			-- Этот бит указывает, может ли прибор установить -- тестовую ассоциацию
fun-units-createtestassoc(2)			-- Этот бит используется, чтобы указать намерение -- сформировать тестовую ассоциацию
} -- Все не назначенные значения битов структуры "SystemType" зарезервированы -- для последующего расширения и должны равняться нулю. SystemType ::= BITS-32 { sys-type-manager(0), sys-type-agent(8) } ConfigId ::= INT-U16 { manager-config-response(0), standard-config-start(1), standard-config-end(16383), extended-config-start(16384), extended-config-end(32767), reserved-start(32768), reserved-end(65535) }

-- -- Комбинированный тип примитива удаленных операций и тип операции -- В сообщениях вызова удаленных операций (roiv-*) параметр invoke-id представляет собой -- непрозрачный идентификатор, позволяющий отправителю сообщения идентифицировать -- ассоциированное ответное сообщение (при наличии). -- Отправитель сообщения roiv-* должен выбрать значение invoke-id, позволяющее ему отличать это -- сообщение от любых других сообщений roiv-*, которые не устарели. Сообщения устаревают при -- получении ответа (rors-*, roer или rorj) или превышении значения времени ожидания -- подтверждения. -- При возвращении ответного сообщения (rors-*, roer или rorj) значение параметра invoke-id -- из сообщения вызова должно копироваться в invoke-id ответа. Благодаря этому инициатор -- может сопоставить ответы с ожидающими запросами. Поскольку идентификатор не прозрачен, -- получатель не может делать никакие предположения относительно invoke-id. В частности, нельзя -- предполагать, что идентификатор уникален для любой последовательности номеров или периода времени. -- DataApdu ::= SEQUENCE {
invoke-id		InvokeIDType,
message		CHOICE {
roiv-cmip-event-report		[256] EventReportArgumentSimple, -- [0x0100]
rors-cmip-confirmed-event-report		[257] EventReportArgumentSimple, -- [0x0101]
roiv-cmip-get		[259] GetArgumentSimple, -- [0x0103]
roiv-cmip-set		[260] SetArgumentSimple, -- [0x0104]
roiv-cmip-confirmed-set		[261] SetArgumentSimple, -- [0x0105]
roiv-cmip-action		[262] ActionArgumentSimple, -- [0x0106]
roiv-cmip-confirmed-action		[263] ActionArgumentSimple, -- [0x0107]
rors-cmip-confirmed-event-report		[513] EventReportResultSimple, -- [0x0201]
rors-cmip-get		[515] GetResultSimple, -- [0x0203]
rors-cmip-confirmed-set		[517] SetResultSimple, -- [0x0205]
rors-cmip-confirmed-action		[519] ActionResultSimple, -- [0x0207]
roer		[768] ErrorResult, -- [0x0300]
rorj		[1024] RejectResult -- [0x0400]
} } -- Отправителю необходимо ограничить количество сообщений, одновременно ожидающих ответа. -- В действительности получатель может оказаться неспособным обработать одновременно -- более одного сообщения. InvokeIDType ::= INT-U16 -- Если в результате выполнения действия, вызванного DataApdu (roiv-*), произошла ошибка, -- получатель отправляет обратно ErrorResult. Параметр invokeID используется для определения -- вызова, ставшего причиной возникновения ошибки. Параметру error-value присваивается код -- ошибки из списка RoerErrorValue (см. ниже). Параметр содержит дополнительную информацию, -- если это допускает код ошибки. Использование значения параметра указывается в комментариях -- для RoerErrorValue. ErrorResult ::= SEQUENCE {
error-value	RoerErrorValue,
parameter	ANY DEFINED BY error-value
} -- Все не назначенные значения "RoerErrorValue" зарезервированы для последующего расширения и -- не должны использоваться. -- Необходимо отметить, что стандарт ISO/IEEE 11073-20101:2004 [B21] определяет ряд значений -- RoerErrorValue, которые не упомянуты в настоящем стандарте. Для обеспечения согласованности нумерация RoerErrorValue игнорирует все значения, которые уже определены -- в стандарте ISO/IEEE 11073-20101:2004. RoerErrorValue ::= INT-U16 { -- no-such-object-instance возвращается при ссылке на недопустимый дескриптор или -- попытке доступа к любому объекту, кроме системы медицинского прибора, до -- согласования конфигурации, например, агент и менеджер не находятся -- в состоянии "Выполнение". no-such-object-instance(1), -- no-such-action возвращается для недопустимой команды действия. no-such-action(9), -- invalid-object-instance возвращается в тех случаях, когда объект существует, но команда -- не допустима для объекта такого типа (например, служба Get применяется к -- любому объекту, кроме MDS или PM-store). invalid-object-instance(17), -- protocol-violation возвращается при наличии нарушения протокола (например, блок APDU -- превысил максимальный размер) protocol-violation(23), -- not-allowed-by-object возвращается при попытке применения действия к объекту, -- не позволяющему выполнение этого действия
-- Более высокий уровень может сообщить причину прекращения действия в форме OID-Type -- в поле параметра, используя код возврата, заимствованный из раздела кодов возврата not-allowed-by-object(24), -- action-timed-out возвращается при прекращении действия или превышении -- предельного времени ожидания завершения действия. -- Более высокий уровень может сообщить причину прекращения действия в форме OID-Type -- в поле параметра, используя код возврата, заимствованный из раздела кодов возврата action-timed-out(25), -- action-aborted возвращается в случае прерывания действия вследствие -- существования определенных причин на более высоких уровнях (например, превышена -- емкость системы хранения). -- Более высокий уровень может сообщить причину прекращения действия в форме OID-Type -- в поле параметра, используя код возврата, заимствованный из раздела кодов возврата action-aborted(26), -- unsupported-choice возвращается при попытке применения действия к объекту, -- когда объект не поддерживает вариант выбора, используемый действием. -- Более высокий уровень может сообщить причину прекращения действия в форме OID-Type -- в поле параметра, используя код возврата, заимствованный из раздела кодов возврата unsupported-choice(27) -- invalid-choice возвращается при попытке применения действия к объекту, -- когда вариант выбора, используемый этим действием, не определен в настоящем стандарте и не понимается или не предоставляется агентом. Более высокий уровень может сообщить причину прекращения действия в форме OID-Type в поле параметра, используя код возврата, заимствованный из раздела кодов возврата
invalid-choice(28) } -- Если действие, вызванное DataApdu (roiv-*), требует от получателя отклонения -- операции перед попыткой ее выполнения, получатель должен послать -- обратно RejectResult. Параметр invokeID используется для определения вызова, ставшего -- причиной отклонения. Поле проблемы должно заполняться значением из списка RorjProblem -- (см. ниже). RejectResult ::= SEQUENCE {
problem	RorjProblem
} -- Все не назначенные значения "RorjProblem" зарезервированы для последующего расширения и -- не должны использоваться. RorjProblem ::= INT-U16 { -- unrecognized-apdu возвращается в тех случаях, когда DataApdu не распознан. unrecognized-apdu(0), -- badly-structured-apdu возвращается в тех случаях, когда получатель не может -- распознать DataApdu из-за его структуры (или ее отсутствия) -- (например, некорректная длина данных) badly-structured-apdu(2), -- unrecognized-operation отправляется в тех случаях, когда получатель -- не может распознать запрошенную операцию unrecognized-operation(101), -- resource-limitation отправляется в тех случаях, когда получатель не может обработать -- сообщение вследствие ограниченности ресурсов resource-limitation(103), -- unexpected-error соответствует условиям ошибки, когда невозможно -- определить более конкретный код ошибки. unexpected-error(303) }

-- В отчетах о событиях, определенных в настоящем стандарте, идентификатор obj-handle должен -- иметь значение 0, соответствующее объекту MDS, или значение дескриптора, представляющего -- объект Scanner или PM-store. -- Если агент не поддерживает RelativeTime (указывается с помощью бита mds-time-capab-relative-time -- в MdsTimeCapState), параметру event-time необходимо присвоить значение 0xFFFFFFFF. -- Менеджеры должны игнорировать параметр event-time, если агент сообщает, что он -- не поддерживает RelativeTime. -- Для типов событий event-type, указанных в таблицах 5, 12, 17 и 19, должна использоваться -- соответствующая структура event-info. Таким образом, event-info будет иметь один из -- следующих типов: ConfigReport, ScanReportInfoFixed, ScanReportInfoVar, ScanReportInfoMPFixed, -- ScanReportInfoMPVar, ScanReportInfoGrouped, ScanReportInfoMPGrouped -- или SegmentDataEvent. EventReportArgumentSimple ::= SEQUENCE {
obj-handle	HANDLE,
event-time	RelativeTime,
event-type	OID-Type,	-- Из раздела nom-part-ob -- Подраздел NOTI (MDC_NOTI_*)
event-info	ANY DEFINED BY event-type
} -- Для отчетов о событиях, определенных в настоящем стандарте, идентификатор obj-handle должен -- иметь значение 0, соответствующее объекту MDS, или значение дескриптора, представляющего -- объект Scanner или PM-store. -- Тип события (event-type) результатов должен быть копией event-type из вызова. -- Для типов событий event-type, указанных в таблицах 5, 12, 17 и 19, должна использоваться -- соответствующая структура event-reply-info. Таким образом, event-reply-info -- будет пустой или будет иметь тип ConfigReportRsp либо SegmentDataResult. EventReportResultSimple ::= SEQUENCE {
obj-handle	HANDLE,
currentTime	RelativeTime,
event-type	OID-Type,	-- Выбирается из раздела nom-part-obj -- Подраздел NOTI (MDC_NOTI_*)
event-reply-info ANY DEFINED BY event-type }

-- В запросах GET, определенных в настоящем стандарте, идентификатор obj-handle должен иметь -- значение 0, соответствующее объекту MDS, или значение дескриптора, представляющего -- объект PM-store. -- Параметр attribute-id-list должен оставаться пустым, если необходимо запросить все атрибуты -- объекта MDS или объекта PM-store. -- Иначе конкретные атрибуты объекта могут запрашиваться путем перечисления необходимых -- идентификаторов, указанных в таблице 3 или 10. GetArgumentSimple ::= SEQUENCE {
obj-handle	HANDLE,
attribute-id-list	AttributeIdList
} -- Идентификатор obj-handle для ответов на запросы GET, определенные в настоящем стандарте, -- должен совпадать с переданным в запросе. -- Параметр attribute-list содержит все запрошенные атрибуты, используя переменный формат. -- Если запрошенный идентификатор атрибута отсутствует в объекте MDS, он не должен -- возвращаться в attribute-list. GetResultSimple ::= SEQUENCE {
obj-handle	HANDLE,
attribute-list	AttributeList
} TypeVerList ::= SEQUENCE OF TypeVer -- Поскольку тип должен заимствоваться из подраздела DEVspec раздела коммуникационной -- инфраструктуры nom-part-infrastruct, описанного в ISO/IEEE 11073-10101 [B16], то вместо -- TYPE используется простой OID-Type. -- Отдельные специализации IEEE 11073-104zz определяют, какая спецификация -- классифицируется как версия 1, 2, ... и так далее. Следовательно, версия 3 может -- соответствовать версии спецификации 1.5. TypeVer ::= SEQUENCE {
type	OID-Type,
version	INT-U16
}

-- Для служб SET, определенных в настоящем стандарте, идентификатор obj-handle должен иметь -- значение, указывающее на объект Scanner. SetArgumentSimple ::= SEQUENCE {
obj-handle		HANDLE,
modification-list		ModificationList
} ModificationList ::= SEQUENCE OF AttributeModEntry AttributeModEntry ::= SEQUENCE {
modify-operator		ModifyOperator,
attribute		AVA-Type
} -- Все не назначенные значения структуры "ModifyOperator" зарезервированы для последующего -- расширения и не должны использоваться. ModifyOperator ::= INT-U16 { replace(0),
addValues(1),		-- используется для изменения значений, содержащихся в -- списочных типах данных
removeValues(2),		-- используется для изменения значений, содержащихся в -- списочных типах данных
setToDefault(3) } -- -- Идентификатору obj-handle должно присваиваться значение, полученное в SetArgumentSimple. -- Список attribute-list должен содержать все идентификаторы attribute-id измененных атрибутов и -- возвращать новое значение атрибута. Обычно это значение берется из -- команды Set, однако возможны ситуации, когда вследствие округления или -- ошибки возвращенное значение может отличаться от запрошенного значения. SetResultSimple ::= SEQUENCE {
obj-handle	HANDLE,
attribute-list	AttributeList
}

-- Для запросов действий, определенных в настоящем стандарте, идентификатор obj-handle должен -- иметь значение 0, соответствующее объекту MDS, или значение дескриптора, представляющего -- объект PM-store. -- Для значений параметра action-type, указанных в таблицах 4 и 11, должны использоваться -- соответствующие структуры action-info-args. Таким образом, action-info-args будет иметь один из -- следующих типов: DataRequest, SetTimeInvoke, SetBOTimeInvoke, SegmSelection -- или TrigSegmDataXferReq. ActionArgumentSimple ::= SEQUENCE {
obj-handle	HANDLE,
action-type	OID-Type,	-- Из раздела nom-part-obj -- Подраздел ACT (MDC_ACT_*)
action-info-args	ANY DEFINED BY action-type
} -- Идентификатор obj-handle в ответах на запросы действий, определенных в настоящем стандарте, -- должен совпадать с идентификатором из соответствующего запроса. -- Тип действия action-type должен копироваться из типа действия сообщения вызова. -- Для значений параметра action-type, указанных в таблицах 4 и 11, должна использоваться -- результирующая структура action-info-args. Таким образом, action-info-args будет пустой или -- будет иметь один из следующих типов: DataResponse, SegmentInfoList или TrigSegmDataXferRsp. ActionResultSimple ::= SEQUENCE {
obj-handle	HANDLE,
action-type	OID-Type,	-- Из раздела nom-part-obj -- Подраздел ACT (MDC_ACT_*)
action-info-args	ANY DEFINED BY action-type
}

AttrValMap ::= SEQUENCE OF AttrValMapEntry AttrValMapEntry ::= SEQUENCE {
attribute-id	OID-Type,	-- Заимствуется из раздела nom-part-obj
attribute-len	INT-U16
}

UuidIdent ::= OCTET STRING(SIZE(16)) -- Параметр time-sync-accuracy позволяет агенту сообщить, насколько точно синхронизированы его -- внутренние часы с настройками мастера синхронизации часов (если используется синхронизация -- времени). Данное значение представляет собой накопленную разность между показаниями -- внутренних часов и внешнего эталона с момента последней синхронизации. MdsTimeInfo ::= SEQUENCE {
mds-time-cap-state	MdsTimeCapState,
time-sync-protocol	TimeProtocolId,	-- номенклатурный код из -- раздела nom-part-infrastruct
time-sync-accuracy	RelativeTime,	-- 0xFFFFFFFF, если не известно -- 0, если точнее, чем 1/8 мс.
time-resolution-abs-time	INT-U16,	-- если -- бит mds-time-capab-real-time-clock -- установлен, это значение -- указывает точность часов -- абсолютного времени агента. -- 0, если не известно, иначе -- количество 1/100 с, -- прошедшее с каждого отсчета -- часов. Например, если -- агент имеет часы с точностью -- отсчета 1 с, данное значение -- будет равно 100. -- Если бит mds-time-capab-bo-time -- установлен, это значение -- указывает точность часов -- базового времени агента. -- 0, если не известно, иначе -- количество 1/65536 с, -- прошедшее с каждого отсчета -- часов. Значение 0xFFFF -- зарезервировано, чтобы указать -- интервал 1 с.
time-resolution-rel-time	INT-U16,	-- Точность часов -- относительного времени агента. -- 0, если неизвестно, -- иначе количество -- 125 мкс, прошедшее -- с каждого отсчета часов. Например, -- если агент имеет часы -- с точностью 1 с, -- это значение будет равно 8000.
time-resolution-high-res-time	INT-U32	-- Точность часов -- времени высокой точности. -- 0, если не известно, иначе -- количество микросекунд, -- прошедшее с каждого отсчета -- часов. Например, если -- агент имеет часы с точностью -- отсчета 1 с, данное значение -- будет равно 1 000 000.
} -- Должен указываться только mds-time-capab-real-time-clock или mds-time-capab-bo-time. -- Должен указываться только mds-time-capab-sync-abs-time или mds-time-capab-sync-bo-time. -- Должен указываться только mds-time-state-abs-time-synced или mds-time-state-bo-time-synced. -- Все не назначенные значения битов структуры "MdsTimeCapState" зарезервированы для -- последующего расширения и должны равняться нулю. MdsTimeCapState ::= BITS-16 {
mds-time-capab-real-time-clock(0),		-- Прибор поддерживает внутренние -- часы реального времени, -- учитывающие абсолютное время
mds-time-capab-set-clock(1),		-- Прибор поддерживает действие -- Set-Time или Set-Base-OffsetTime.
mds-time-capb-relative-time(2),		-- Прибор поддерживает -- относительное время
mds-time-capab-high-res-relative-time(3),		-- Прибор поддерживает -- относительное время -- высокой точности
mds-time-capab-sync-abs-time(4),		-- Прибор синхронизирует -- абсолютное время
mds-time-capab-sync-rel-time(5),		-- Прибор синхронизирует -- относительное время
mds-time-capab-sync-hi-res-relative-time(6),		-- Прибор синхронизирует -- относительное время -- высокой точности
mds-time-capab-bo-time(7),		-- Прибор поддерживает базовое -- время со смещением
mds-time-state-abs-time-synced(8),		-- синхронизируется абсолютное -- время
mds-time-state-rel-time-synced(9),		-- синхронизируется относительное -- время
mds-time-state-hi-res-relative-time-synced(10),		-- синхронизируется относительное -- время высокой точности
mds-time-mgr-set-time(11),		-- менеджер должен установить -- время
mds-time-capab-sync-bo-time(12),		-- прибор синхронизирует базовое -- время со смещением
mds-time-state-bo-time-synced(13),		-- синхронизируется базовое время.
mds-time-state-bo-time-UTC-aligned(14)		-- базовое время согласуется с UTC.
mds-time-dst-rules-enabled(15)		-- прибор поддерживает и применяет -- правила перехода на летнее время
} -- ************** -- Список различных элементов, связанных с соответствием нормативным документам и -- сертификации, которым следует агент. -- ************** RegCertDataList ::= SEQUENCE OF RegCertData RegCertData ::= SEQUENCE {
auth-body-and-struc-type	AuthBodyAndStrucType,
auth-body-data	ANY DEFINED BY auth-body-and-struc-type
} AuthBodyAndStrucType ::= SEQUENCE {
auth-body	AuthBody,
auth-body-struc-type	AuthBodyStrucType
} -- -- Все не назначенные значения структуры "AuthBody" зарезервированы для последующего -- расширения и не должны использоваться. AuthBody ::= INT-U8 { auth-body-empty(0), auth-body-ieee-11073(1), auth-body-continua(2), auth-body-experimental(254), auth-body-reserved(255) } -- - Некоторые другие возможные/ожидаемые уполномоченные органы: -- auth-body-eu(), -- auth-body-ieee(), -- auth-body-iso(), -- auth-body-us-fda(), -- конкретные значения будут назначены, когда определенный уполномоченный орган -- присвоит свой первый тип AuthBodyStrucType -- структуре auth-body-data. -- AuthBodyStrucType контролируется и назначается уполномоченным органом AuthBodyStrucType ::= INT-U8

-- -- SupplementalTypeList предоставляет эффективную возможность перечисления дополнительной -- информации об объекте. -- Данная категория может содержать такую информацию, как местоположение датчика или реакция -- объекта. -- SupplementalTypeList ::= SEQUENCE OF TYPE -- -- Атрибут MetricSpecSmall представляет собой сокращенный вариант атрибута MetricSpec, -- определенного в ISO/IEEE 11073-10201:2004 [B17]. Он определяет доступность, периодичность и -- категорию измерения. -- Группа битов 0 - 5 используется преимущественно для информационных целей; они должны -- устанавливаться в тех случаях, когда условие выполнено, но менеджер не может предположить, -- что поведение будет наблюдаться, если они установлены. -- Все не назначенные значения структуры "MetricSpecSmall" зарезервированы для последующего -- расширения и должны равняться нулю. -- MetricSpecSmall ::= BITS-16 {
mss-avail-intermittent(0),	-- Значение доступно только время от времени
mss-avail-stored-data(1),	-- Агент может хранить и отправлять несколько -- исторических значений (например, возможно -- хранение до 25 значений веса).
mss-upd-aperiodic(2),	-- Значение передается только апериодически -- (например, после изменения).
mss-msmt-aperiodic(3),	-- Измерение выполняется апериодически.
mss-msmt-phys-ev-id(4),	-- Измерение является лишь физиологическим -- триггером (например, маркировка -- обнаружения сокращения сердца)
mss-msmt-btb-metric(5),	-- Измерение от удара сердца до удара или вдоха -- до выдоха
mss-acc-manager-initiated(8),	-- Доступ к значению объекта возможен с помощью -- инициированной менеджером передачи -- результатов измерений
mss-acc-agent-initiated(9),	-- Значение объекта обновляется с помощью -- инициированной агентом передачи -- результатов измерений -- Примечания к использованию битов mss-cat-*. -- Если измерения осуществляются автоматически, -- то биты mss-cat-setting и mss-cat-calculation -- не устанавливаются. Результат соответствует -- нормальному, стандартно измеренному -- значению. Отсюда вытекает, что в результатах -- автоматических измерений, предоставленных -- агентом, ни один из битов mss-cat-* -- не установлен (по умолчанию).
mss-cat-manual(12),	-- Если этот бит установлен, результат собирается -- вручную -- (например, человек вводит значение вручную). -- Если этот бит не установлен, результат собирается -- автоматически (например, прибор измеряет -- значение).
mss-cat-setting(13),	-- Если этот бит установлен, результат представляет -- параметры устройства. Его значение собирается -- вручную или автоматически, как указано -- в бите mss-cat-manual.
mss-cat-calculation(14)	-- Если этот бит установлен, результат представляет -- вычисленное значение. Оно может рассчитываться -- вручную или автоматически, как указано -- в бите mss-cat-manual. -- Вычисленные значения определяются -- на основе автоматически собранных результатов -- измерений и/или вручную введенных значений
} -- Данный атрибут частично унаследован из ISO/IEEE 11073-10201:2004 [B17] и дополняется -- значением ms-struct::ms-struct-compound-fix. В соответствии со стандартом IEEE 11073-20601-2014 -- ms-struct-compound и ms-struct-compound-fix должны использоваться только для объектов Numeric. -- Для обеспечения использования составных структур в объектах RT-SA и Enumeration -- необходимо наличие дополнительных структур. -- При использовании составных структур агент должен отправить только наблюдаемые -- значения ms-comp-no. -- MetricStructureSmall ::= SEQUENCE { ms-struct INT-U8 { ms-struct-simple(0),
ms-struct-compound(1),		-- несколько наблюдаемых значений, -- тот же динамический контекст
ms-struct-reserved(2),		-- для ISO/IEEE 11073-10201:2004
ms-struct-compound-fix(3)		-- [B17] похоже на compound(1), -- однако размер массива -- наблюдаемого составного значения -- не должен быть динамическим -- во время ассоциации
},
ms-comp-no INT-U8	-- Максимальное количество компонентов/элементов в -- составном наблюдаемом значении (0, если ms-struct -- задано ms-struct-simple).
} -- Данный атрибут определяет список идентификаторов MetricId. -- MetricIdList ::= SEQUENCE OF OID-Type -- -- EnumPrintableString - тип данных, используемый для представления перечисляемых наблюдаемых -- значений в виде печатаемых строк ASCII. --
EnumPrintableString ::= OCTET STRING	-- размер строки должен быть четным
PersonId ::= INT-U16 {
unknown-person-id(65535)	-- 0xFFFF
}

HandleAttrValMap ::= SEQUENCE OF HandleAttrValMapEntry HandleAttrValMapEntry ::= SEQUENCE {
obj-handle	HANDLE,
attr-val-map	AttrValMap
} HANDLEList ::= SEQUENCE OF HANDLE

-- Следующие определения поддерживают указанные выше определения EventReportArgumentSimple -- и ActionArgumentSimple. -- -- Типы информации о сканировании используются в качестве типов данных результатов для -- различных событий семейства MDS-Dynamic-Data-Update* (подробнее см. в 6.3.2.5). -- -- Определения ScanReport* используются при передаче информации об изменениях -- значений атрибутов объектов (наборы изменений атрибутов). Существуют два вектора: A) одно -- лицо или несколько лиц и B) переменный, фиксированный или групповой формат. -- Сочетание этих векторов позволяет сформулировать шесть определений -- верхнего уровня: ScanReportInfoVar, ScanReportInfoFixed, ScanReportInfoGrouped, -- ScanReportInfoMPVar, ScanReportInfoMPFixed и ScanReportInfoMPGrouped. -- SEQUENCE OF ObservationScan или ObservationScanFixed может содержать несколько -- экземпляров одного и того же дескриптора, пока существует метка времени, позволяющая -- различать экземпляры. -- Во всех случаях значение scan-report-no должно обнуляться во время ассоциации и монотонно -- возрастать на единицу до момента сброса. ------------------------------------------------------------------------------- ScanReportInfoVar ::= SEQUENCE {
data-req-id	DataReqId,
scan-report-no	INT-U16,		-- счетчик для обнаружения потери отчетов о -- сканировании
obs-scan-var	SEQUENCE OF ObservationScan
} ------------------------------------------------------------------------------- ScanReportInfoFixed ::= SEQUENCE {
data-req-id	DataReqId,
scan-report-no	INT-U16,		-- счетчик для обнаружения потери отчетов о -- сканировании
obs-scan-fixed	SEQUENCE OF ObservationScanFixed
} ObservationScanFixed ::= SEQUENCE {
obj-handle	HANDLE,		-- уникальная идентификация объекта
obs-val-data	OCTET STRING		-- уникальная идентификация объекта -- наблюдаемые значения данных, -- определяемые obj-handle
} ------------------------------------------------------------------------------- -- obs-scan-grouped определен как SEQUENCE OF, поэтому при эпизодических измерениях можно -- объединить несколько отчетов в один отчет о сканировании. Периодические отчеты следует -- формировать таким образом, чтобы не требовалось помещать несколько отчетов -- в один ScanReport. ScanReportInfoGrouped ::= SEQUENCE {
data-req-id	DataReqId,
scan-report-no	INT-U16,		-- счетчик для обнаружения потери -- отчетов о сканировании
obs-scan-grouped	SEQUENCE OF ObservationScanGrouped
}
ObservationScanGrouped ::= OCTET STRING			-- Формат определяется HandleAttrValMap
------------------------------------------------------------------------------- ScanReportInfoMPVar ::= SEQUENCE {
data-req-id	DataReqId,
scan-report-no	INT-U16,		-- счетчик для обнаружения потери -- отчетов о сканировании
scan-per-var	SEQUENCE OF ScanReportPerVar
} DataReqId ::= INT-U 16 {
data-req-id-manager-initiated-min(0),				-- 0x0000
data-req-id-manager-initiated-max(61439),				-- 0xEFFF
-- Значения в диапазоне от data-req-id-manager-initiated-min до -- data-req-id-manager-initiated-max включительно должны использоваться при -- инициируемой менеджером передаче результатов измерений. --
data-req-id-agent-initiated-confirmed(61440)				-- 0xF000
-- Параметр data-req-id-agent-initiated-confirmed должен использоваться при -- инициированной агентом передаче результатов измерений -- с помощью подтверждаемого отчета о событиях. --
data-req-id-agent-initiated-unconfirmed(61441)				-- 0xF001
-- Параметр data-req-id-agent-initiated-unconfirmed должен использоваться при -- инициированной агентом передаче результатов измерений -- с помощью не подтверждаемого отчета о событиях. -- -- Значения в диапазоне от 0xF002 до 0xFFFF включительно зарезервированы. } -- -- Значение, используемое для параметра person-id, определяется поставщиком (например, если -- агент имеет две кнопки для идентификации двух лиц, то он может использовать -- идентификаторы 1 и 2 или идентификаторы 35 и 97). -- В настоящем стандарте не описывается процесс присвоения идентификатора -- отдельным лицам. -- ScanReportPerVar ::= SEQUENCE {
person-id	PersonId,
obs-scan-var	SEQUENCE OF ObservationScan
} ------------------------------------------------------------------------------- ScanReportInfoMPFixed ::= SEQUENCE {
data-req-id	DataReqId,
scan-report-no	INT-U16,		-- счетчик для обнаружения потери -- отчетов о сканировании
scan-per-fixed	SEQUENCE OF ScanReportPerFixed
} ScanReportPerFixed ::= SEQUENCE {
person-id	PersonId,
obs-scan-fixed	SEQUENCE OF ObservationScanFixed
} ------------------------------------------------------------------------------- ScanReportInfoMPGrouped ::= SEQUENCE {
data-req-id	DataReqId,
scan-report-no	INT-U16,		-- счетчик для обнаружения потери -- отчетов о сканировании
scan-per-grouped	SEQUENCE OF ScanReportPerGrouped
} ScanReportPerGrouped ::= SEQUENCE {
person-id	PersonId,
obs-scan-grouped	ObservationScanGrouped
} ------------------------------------------------------------------------------- -- Определение ConfigReport используется при передаче менеджеру конфигурации агента (см. -- таблицу 5). ConfigReport ::= SEQUENCE {
config-report-id	ConfigId,
config-obj-list	ConfigObjectList
} ConfigObjectList ::= SEQUENCE OF ConfigObject ConfigObject ::= SEQUENCE {
obj-class	OID-Type,		-- Из раздела nom-part-obj -- Подраздел MOC/BASE (MDC_MOC_VMD_*)
obj-handle	HANDLE,
attributes	AttributeList
} ConfigReportRsp ::= SEQUENCE {
config-report-id	ConfigId,
config-result	ConfigResult
} -- Все не назначенные значения структуры "ConfigResult" зарезервированы для последующего -- расширения и не должны использоваться. ConfigResult ::= INT-U16 { accepted-config(0), unsupported-config(1), standard-config-unknown(2) } DataRequest ::= SEQUENCE {
data-req-id	DataReqId,		-- Позволяет отличать -- ответы для нескольких запросов -- данных (если -- прибор поддерживает несколько -- одновременных запросов данных). -- Зеркально отражается в параметре -- data-req-id структур ScanReportInfo*
data-req-mode	DataReqMode,		-- Определяет режим путем установки -- одного или нескольких битов.
data-req-time	RelativeTime,		-- Указывает разрешенную агенту -- продолжительность передачи данных. -- Используется только для -- data-req-mode-time-period.
data-req-person-id	INT-U16,		-- Значение 0xFFFF соответствует всем -- доступным лицам
data-req-class	OID-Type,		-- Из раздела nom-part-obj -- Подраздел MOC/BASE -- (MDC_MOC_VMD_*)
data-req-obj-handle-list	HANDLEList
} -- Все не назначенные значения битов структуры "DataReqMode" зарезервированы для -- последующего расширения и должны равняться нулю. DataReqMode ::= BITS-16 {
data-req-start-stop(0),		-- запрос начала передачи данных: 1 | запрос -- остановки передачи данных: 0
data-req-continuation(1),		-- продолжение запроса данных в режиме -- периода времени -- Значение 1 позволяет увеличить время, -- выделенное для передачи данных. Если задано -- значение 1, все остальные биты должны -- игнорироваться и необходимо использовать их -- значения из команды начала передачи.
-- должен быть установлен только один из следующих битов data-req-scope-* data-req-scope-all(4), data-req-scope-class(5), data-req-scope-handle(6), -- должен быть установлен только один из следующих битов data-req-mode-*.

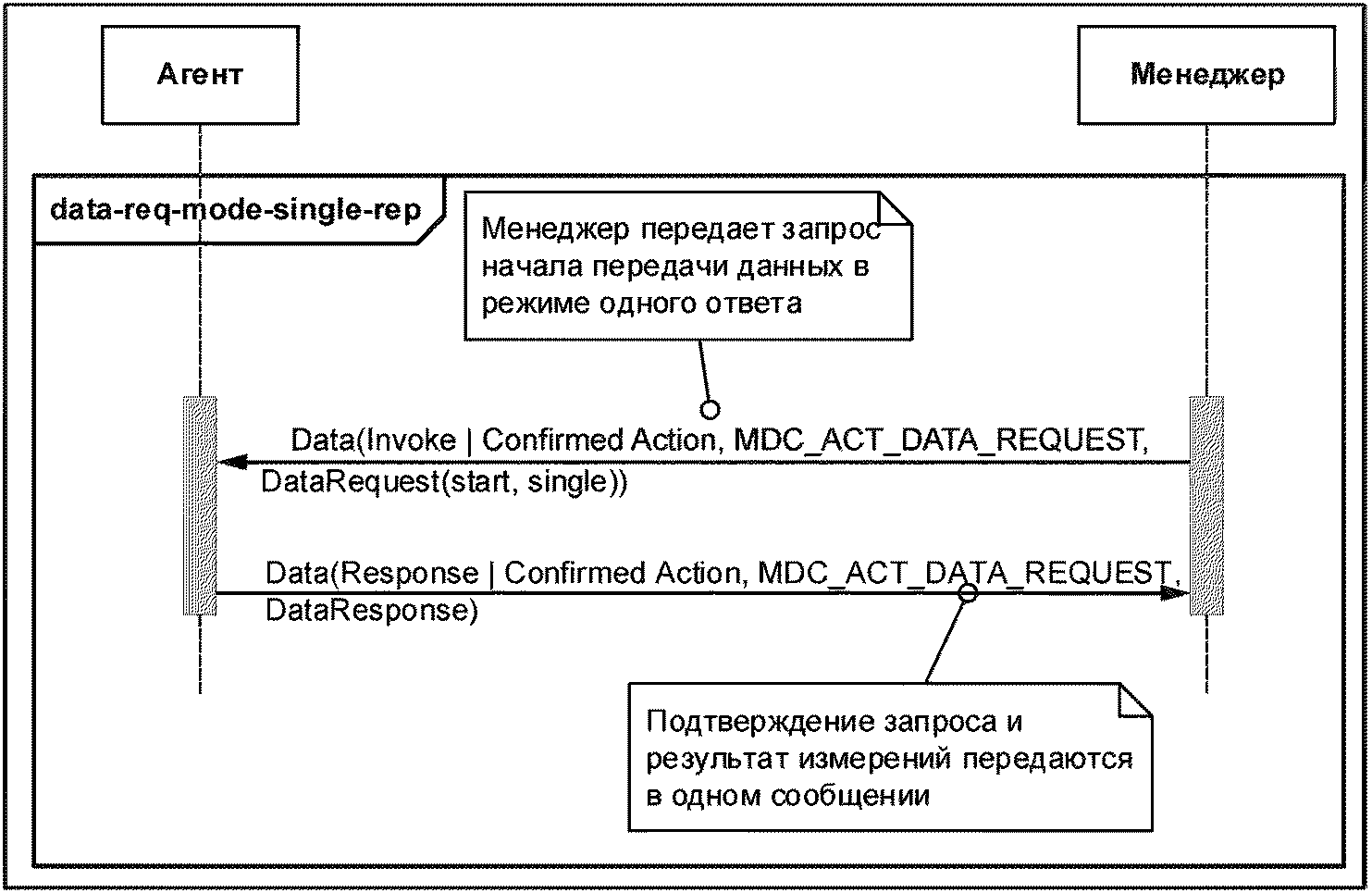

data-req-mode-single-rsp(8),		-- ответ включается непосредственно -- в DataResponse

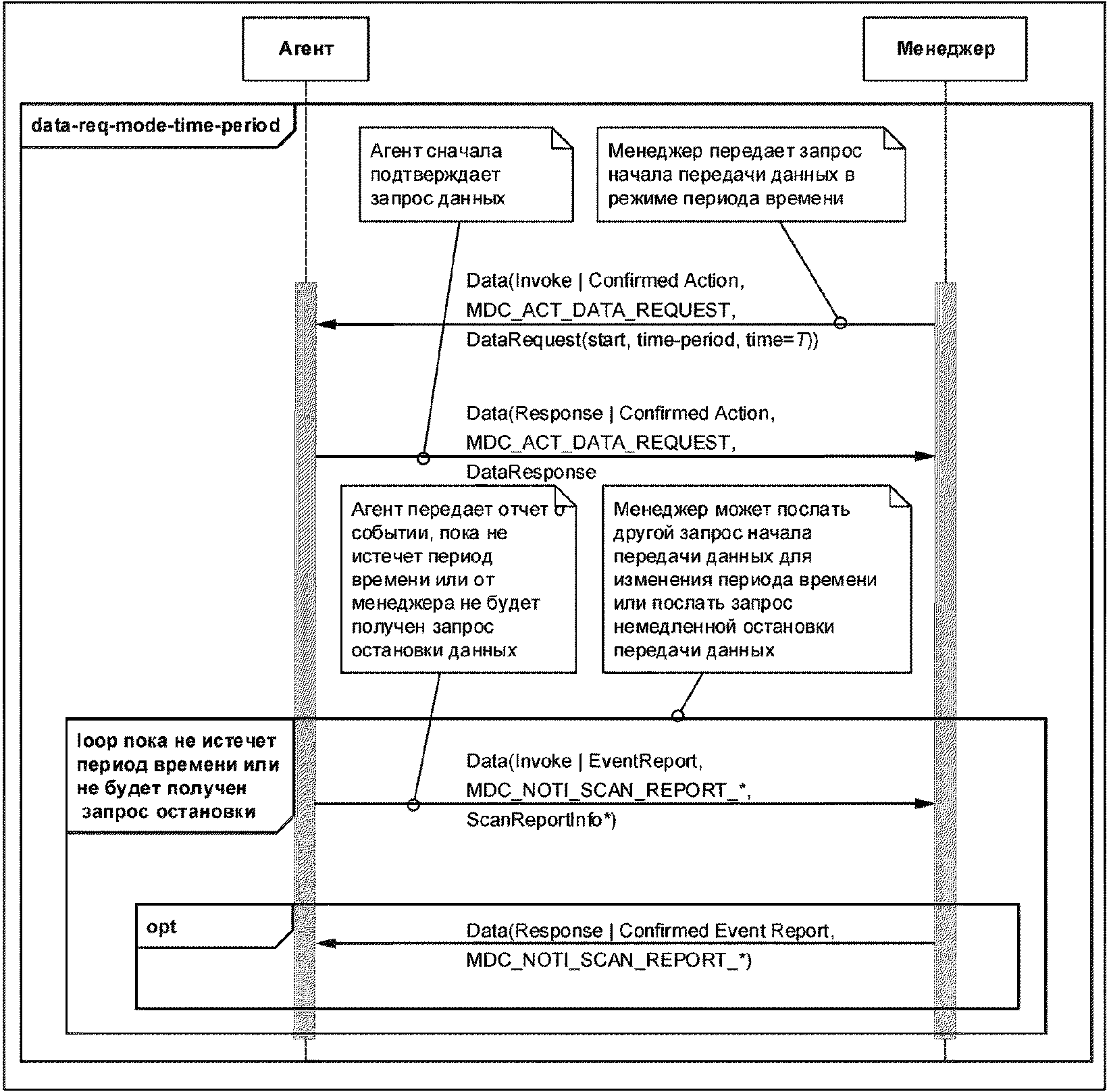

data-req-mode-time-period(9),		-- Ограниченный по времени запрос данных с -- ответами в форме отчетов о событиях. Период -- времени указывается в поле data-req-time -- структуры DataRequest.

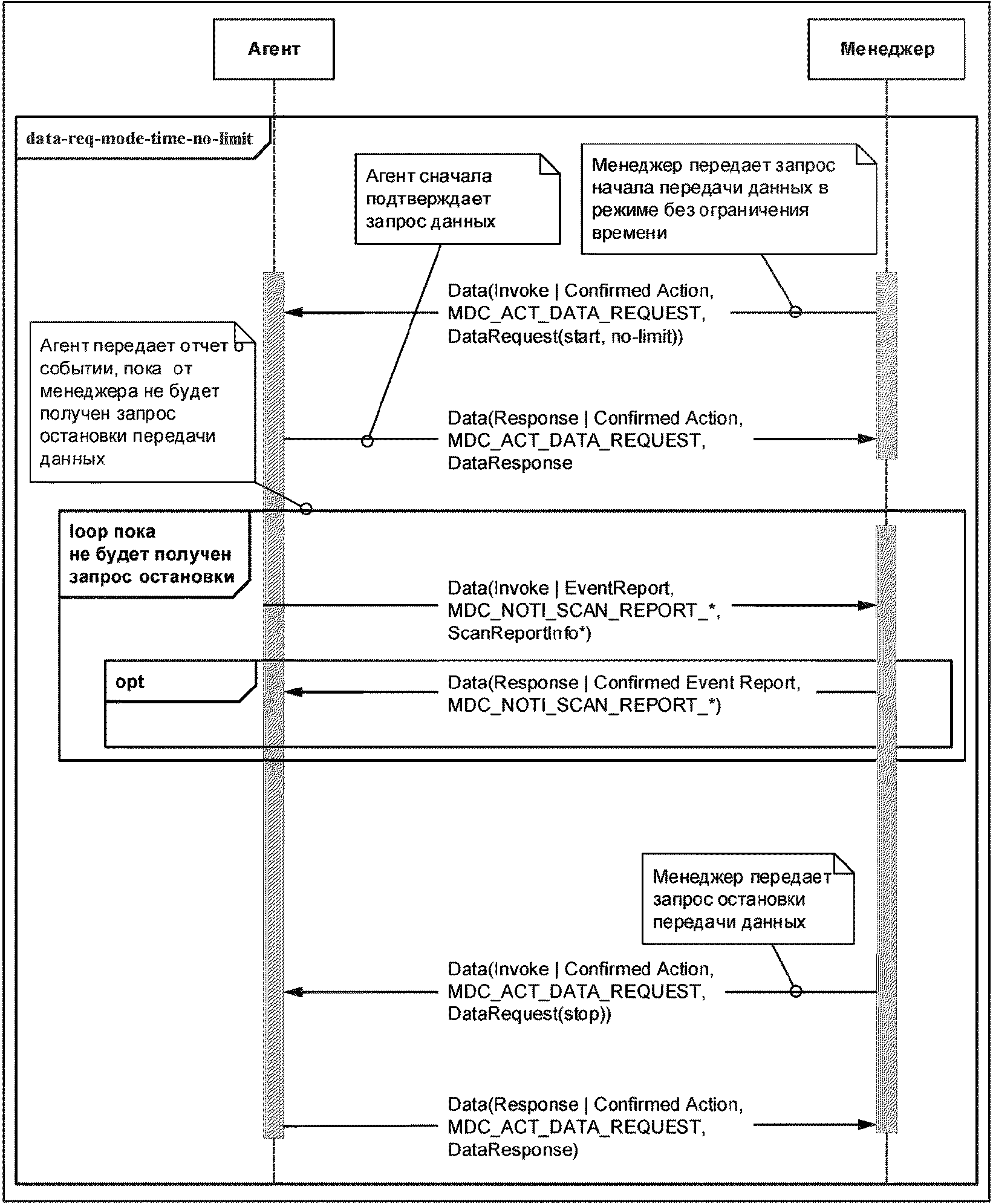

data-req-mode-time-no-limit(10),		-- не ограниченный по времени запрос данных с -- ответами в форме отчетов о событиях
data-req-person-id(12) } DataReqModeCapab ::= SEQUENCE {
data-req-mode-flags		DataReqModeFlags,
data-req-init-agent-count INT-U8,		-- максимальное число параллельных -- запросов/потоков данных, -- инициируемых агентом. В настоящее время -- должно задаваться равным только 0 или 1.
data-req-init-manager-count INT-U8		-- максимальное количество параллельных -- запросов данных, инициируемых менеджером
} -- Все не назначенные значения битов структуры "DataReqModeFlags" зарезервированы для -- последующего расширения и должны равняться нулю.
DataReqModeFlags ::= BITS-16 {		-- это поле используется в ассоциации, чтобы -- обозначить возможности запроса данных
data-req-supp-stop(0),		-- поддерживает остановку текущего запроса
data-req-supp-scope-all(4),		-- данных, поддерживает запрос всех объектов
data-req-supp-scope-class(5),		-- поддерживает запрос на основе -- класса объектов
data-req-supp-scope-handle(6),		-- поддерживает запрос объектов на основе -- их дескрипторов
data-req-supp-mode-single-rsp(8),		-- поддерживает одиночный ответ
data-req-supp-mode-time-period(9),		-- поддерживает запрос данных, -- ограниченный по времени
data-req-supp-mode-time-no-limit(10),		-- поддерживает запрос данных, не -- ограниченный по времени
data-req-supp-person-id(11),
data-req-supp-init-agent(15)		-- агент использует запросы/потоки данных, -- инициируемые агентом
} -- DataResponse возвращается как результат запроса MDS-Data-Request (см. таблицу 4). Однако поля -- event-type и event-info заполняются с помощью тех же самых параметров, что указаны в событиях -- объектов MDS. Для ознакомления с допустимыми значениями event-type и соответствующей -- структурой поля event-info см. таблицу 5; однако в этом случае тип ConfigReport не должен -- использоваться. Таким образом, поле event-info должно иметь один из следующих типов: -- ScanReportInfoFixed, ScanReportInfoVar, ScanReportInfoMPFixed или ScanReportInfoMPVar. DataResponse ::= SEQUENCE {
rel-time-stamp	RelativeTime,		-- задается равным 0xFFFFFFFF, если -- относительное время не поддерживается
data-req-result	DataReqResult,
event-type	OID-Type,		-- event-type и event-info только -- в случае data-req-mode-single-rsp, -- иначе event-type должно быть 0 и -- event-info.length = 0. -- Из раздела nom-part-obj -- Подраздел NOTI (MDC_NOTI_*)
event-info	ANY DEFINED BY event-type
} -- Значения из DataReqResult используются в поле data-req-result структуры DataResponse. Оно -- возвращается в ответ на DataRequest. Если запрос оказался успешным, агент должен вернуть -- значение data-req-result-no-error. Иначе возвращается одна из определенных ошибок. -- Все не назначенные значения структуры "DataReqResult" зарезервированы для последующего -- расширения и не должны использоваться. DataReqResult ::= INT-U16 { data-req-result-no-error(0), data-req-result-unspecific-error(1), -- Возвращаются следующие коды ошибок, если запрос менеджера содержит -- режим DataReqMode, не поддерживаемый агентом. data-req-result-no-stop-support(2), data-req-result-no-scope-all-support(3), data-req-result-no-scope-class-support(4), data-req-result-no-scope-handle-support(5), data-req-result-no-mode-single-rsp-support(6), data-req-result-no-mode-time-period-support(7), data-req-result-no-mode-time-no-limit-support(8), data-req-result-no-person-id-support(9), -- Возвращаются следующие коды ошибок, если запрос менеджера содержит -- неизвестные значения в поддерживаемых полях (например, data-req-person-id). data-req-result-unknown-person-id(11), data-req-result-unknown-class(12), data-req-result-unknown-handle(13), -- Следующие элементы описывают ситуацию, когда менеджер задает несколько -- битов режима или области.
data-req-result-unsupp-scope(14),			-- заданы не поддерживаемые -- биты области
data-req-result-unsupp-scope(15),			-- заданы не поддерживаемые -- биты режима
data-req-result-init-manager-overflow(16),			-- менеджер попытался установить -- более чем -- data-req-init-manager-count потоков
data-req-result-continuation-not-supported(17),			-- менеджер попытался продолжить -- передачу данных, проводящуюся -- не в режиме ограниченного времени
data-req-result-invalid-req-id(18)			-- менеджер попытался продолжить -- передачу данных для не -- существующего data-req-id.
}

-- -- Атрибут PM-Store-Capab определяет специфические статические параметры и свойства -- экземпляра объекта PM-store. По умолчанию значение этого атрибута -- равно 0 (биты не установлены). -- Все не назначенные значения битов структуры "PmStoreCapab" зарезервированы для -- последующего расширения и должны равняться нулю. -- PmStoreCapab ::=BITS-16 {
pmsc-var-no-of-segm(0),				-- указывает, что количество сегментов -- PM-segment в этом объекте PM-store динамично -- и может меняться
pmsc-segm-id-list-select(3),				-- сегменты PM-segment в типе данных -- SegmSelection можно выбрать, указав список -- идентификаторов сегментов
pmsc-epi-seg-entries(4),				-- некоторые/все сегменты PM-segment содержат -- эпизодические/апериодические записи, поэтому -- они должны иметь явную информацию о -- метке времени
pmsc-peri-seg-entries(5),				-- некоторые/все сегменты PM-segment содержат -- периодически собираемые записи, поэтому -- сегмент PM-segment или объект PM-store -- должен поддерживать атрибут Sample-Period
pmsc-abs-time-select(6),				-- сегмент PM-segment в типе данных -- SegmSelection можно выбрать, -- задавая abs-time-range или bo-time-range -- в зависимости от режима времени, -- поддерживаемого устройством
pmsc-clear-segm-by-list-sup(7),				-- поддерживается очистка списка сегментов
pmsc-clear-segm-by-time-sup(8),				-- очистка сегментов с помощью abs-time-range -- или bo-time-range возможна в зависимости -- от режима времени, поддерживаемого -- устройством
pmsc-clear-segm-remove(9),				-- если этот бит установлен, агент полностью -- удалит указанный экземпляр сегмента -- PM-segment в рамках метода Clear-Segment. -- Если этот бит не установлен, будут удалены все -- записи из указанного сегмента PM-segment
pmsc-clear-segm-all-sup(10),				-- поддерживается очистка всех сегментов
pmsc-multi-person(12),				-- объект PM-store позволяет сегментам -- PM-segment хранить данные нескольких лиц
pmsc-get-segm-info-sup(13),				-- поддерживается метод Get-Segment-Info.
pmsc-get-segm-id-list-sup(14),				-- поддерживается метод Get-Segment-Id-List.
} -- -- Все записи в сегменте должны соответствовать формату, определяемому этим атрибутом. -- Во-первых, необязательный заголовок должен соответствовать описанию в segm-entry-header. Это -- позволяет перед каждой записью в сегменте иметь необязательный заголовок (например, для -- информации о метке времени), применимый ко всем элементам записи. -- Во-вторых, элементы должны соответствовать формату и порядку, описанным -- в segm-entry-elem-list. -- Обычно элемент представляет измерение. Для каждого элемента хранимые данные определяются -- в форме карты значений атрибутов, тем же способом, что и объекты Metric. -- PmSegmentEntryMap ::= SEQUENCE {
segm-entry-header			SegmEntryHeader,		-- определяет необязательные -- элементы перед каждой записью -- (SegmentEntryHeader)
segm-entry-elem-list			SegmEntryElemList
} -- -- Следующая битовая строка определяет необязательные элементы данных перед каждой записью -- сегмента. -- Определяется несколько элементов данных. В этом случае элемент данных с меньшим номером -- бита должен располагаться перед элементами, обладающими более высокими номерами битов. -- Заголовок позволяет определить элементы данных, общие для всех элементов записи. Если все -- биты равны нулю, то отчет о событии записи сегмента должен начинаться с данных из первого -- элемента. -- Все не назначенные значения битов структуры "SegmEntryHeader" зарезервированы для -- последующего расширения и должны равняться нулю. -- Если какой-либо из битов установлен помимо ожидаемых битов (например, в более новую версию -- добавлен новый бит), не следует извлекать данные, поскольку нельзя вычислить отклонение от -- первого элемента данных -- SegmEntryHeader ::= BITS-16 {
seg-elem-hdr-absolute-time(0),				-- перед записью указывается абсолютное время -- (тип данных AbsoluteTime)
seg-elem-hdr-relative-time(1),				-- перед записью указывается -- относительное время -- (тип данных RelativeTime)
seg-elem-hdr-hires-relative-time(2),				-- перед записью указывается -- относительное время высокой точности -- (тип данных HighResRelativeTime)
seg-elem-hdr-bo-time(3)				-- перед записью указывается -- базовое время со смещением -- (тип данных BaseOffsetTime) -- варианты (0) и (3) взаимно исключают друг друга
} SegmEntryElemList ::= SEQUENCE OF SegmEntryElem -- -- Значение SegmEntryElem должно ссылаться на экземпляр объекта Metric в конфигурации агента -- с помощью его значения дескриптора. Такой объект ссылки должен существовать в -- конфигурации агента, при этом metric-type и class-id должны равняться значениям соответствующих -- атрибутов ссылочного объекта Metric. -- SegmEntryElem ::= SEQUENCE {
class-id	OID-Type,			-- содержит номенклатурный код из -- объектно-ориентированного раздела nom-part-obj, -- определяющего класс объекта -- (например, Numeric)
metric-type	TYPE,			-- конкретный статичный тип хранящегося элемента
handle	HANDLE,			-- дескриптор объекта ссылки
attr-val-map	AttrValMap			-- карта значений атрибутов, -- описывающая хранящиеся данные
} -- -- Запрос начала передачи указанного сегмента -- TrigSegmDataXferReq ::= SEQUENCE {
seg-inst-no		InstNumber
} TrigSegmDataXferRsp ::= SEQUENCE {
seg-inst-no		InstNumber,
trig-segm-xfer-rsp		TrigSegmXferRsp
} -- Все не назначенные значения битов структуры "TrigSegmXferRsp" зарезервированы для -- последующего расширения и не должны использоваться. TrigSegmXferRsp ::= INT-U16 {
tsxr-successful(0),				-- агент начнет передачу сегмента
tsxr-fail-no-such-segment(1),				-- идентификатор сегмента не обнаружен
tsxr-fail-clear-in-process(2),				-- идет очистка среды хранения данных. Доступ -- запрещен.
tsxr-fail-segm-empty(3),				-- запрошенный сегмент пуст
tsxr-fail-not-otherwise-specified(512) } -- -- Примечания: -- - агент должен передать все записи сегментов в порядке "первый пришел - первый ушел" (FIFO) SegmentDataEvent ::= SEQUENCE {
segm-data-event-descr			SegmDataEventDescr,
segm-data-event-entries			OCTET STRING		-- содержит указанные записи -- сегмента в непрозрачной -- структуре данных. -- Данное поле может содержать -- только полные записи.
} SegmentDataResult ::= SEQUENCE {
segm-data-event-descr			SegmDataEventDescr
} -- -- Дескриптор события данных сегмента определяет, какие записи данных сегмента передаются в -- сообщении о событии. -- SegmDataEventDescr ::= SEQUENCE {
segm-instance			InstNumber,		-- номер экземпляра передаваемого сегмента
segm-evt-entry-index			INT-U32,		-- индекс массива первой записи для этого
события
segm-evt-entry-count			INT-U32,		-- число записей для этого события
segm-evt-status			SegmEvtStatus
} -- Все не назначенные значения битов структуры "SegmEvtStatus" зарезервированы для -- последующего расширения и должны равняться нулю. SegmEvtStatus ::= BITS-16 {
sevtsta-first-entry(0),			-- данное событие содержит первую запись сегмента.
sevtsta-last-entry(1),			-- данное событие содержит последнюю запись -- сегмента (одновременно можно задать первый и -- последний биты, если все записи укладываются -- в одно событие)
sevtsta-agent-abort(4),			-- передача прекращена агентом (менеджер должен -- ответить тем же статусом).
sevtsta-manager-confirm(8),			-- включить в ответ, если сегмент получен правильно -- (если не включен в ответ, то агент должен -- остановить передачу сегмента и послать ответ с -- кодом ошибки (roer), используя параметр -- protocol-violation)
sevtsta-manager-abort(12)			-- передается в ответе менеджера (агент должен -- остановить отправку сообщений)
} SegmentStatistics ::= SEQUENCE OF SegmentStatisticEntry SegmentStatisticEntry ::= SEQUENCE {
segm-stat-type		SegmStatType,
segm-stat-entry		OCTET STRING			-- Этот атрибут содержит одну запись -- сегмента в формате, определяемом -- PmSegmentEntryMap.
} -- Все не назначенные значения структуры "SegmStatType" зарезервированы для последующего -- расширения и не должны использоваться. -- Значения в диапазоне от 0xF000 до 0xFFFF зарезервированы для расширений, определяемых -- изготовителями. SegmStatType ::= INT-U16 { segm-stat-type-undefined(0), segm-stat-type-minimum(1), segm-stat-type-maximum(2), segm-stat-type-average(3) }

Масштабированный (x)	Преобразованный (y)
0	-45,0
50	-20,0
100	5,0
150	30,0
190	50,0

ЧСС	Скорость бега	SpO2
120	10	98

Транспортная служба	Сообщения ИИЭР 11073-20601
	Процедура ассоциации и подтверждаемые сообщения	Неподтверждаемые сообщения
Лучшая из возможных	Не поддерживаются	Поддерживаются
Надежная	Поддерживаются	Поддерживаются

Транспортная служба	Сообщения ИИЭР 11073-20601
	Процедура ассоциации и подтверждаемые сообщения	Неподтверждаемые сообщения
Лучшая из возможных	Не поддерживаются	Поддерживаются
Надежная	Не поддерживаются	Не поддерживаются

Транспортная служба	Сообщения IEEE 11073-20601
	Процедура ассоциации и подтверждаемые сообщения	Неподтверждаемые сообщения
Лучшая из возможных	Поддерживаются	Поддерживаются
Надежная	Не поддерживаются	Не поддерживаются

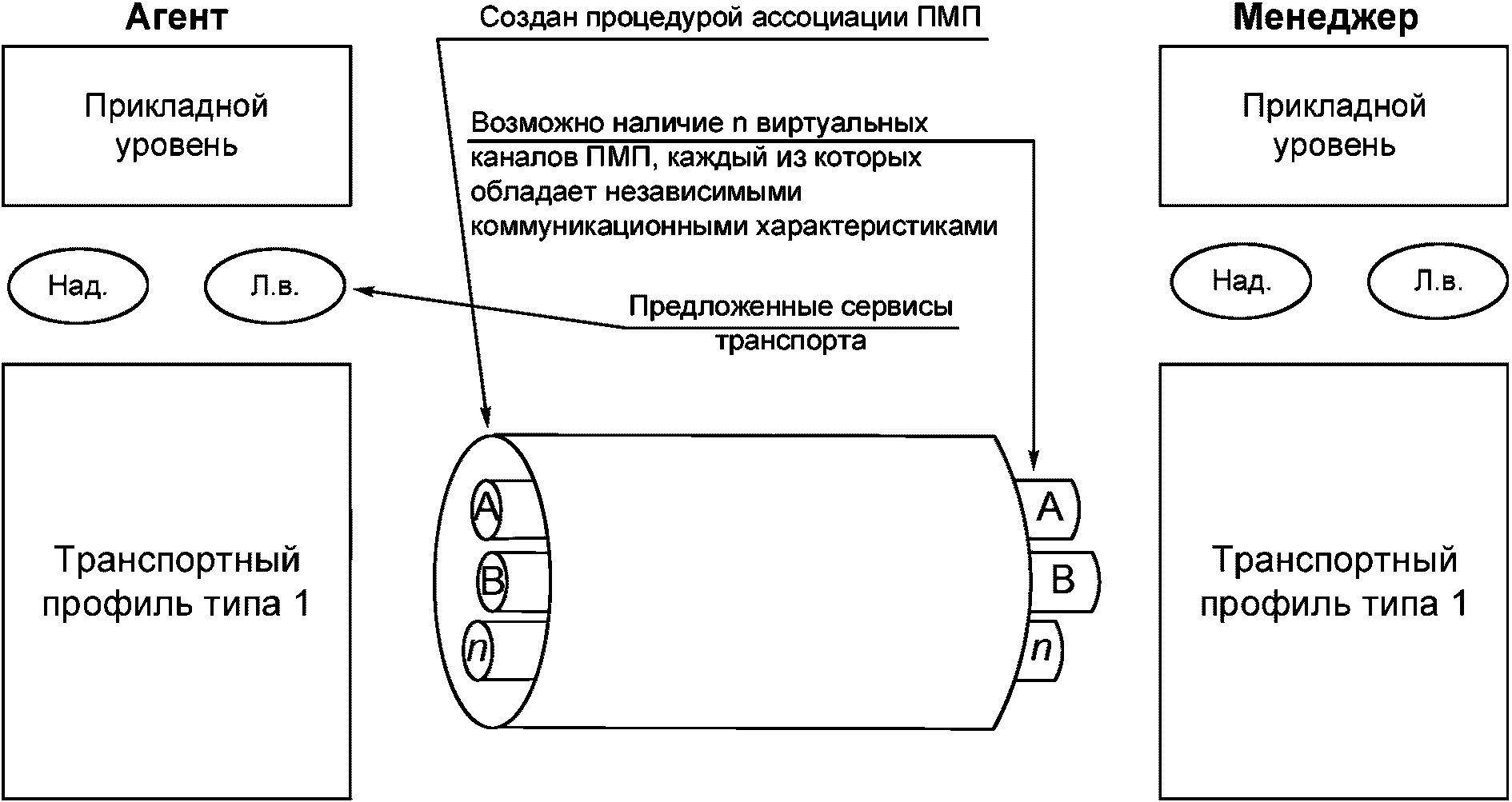

Транспортный профиль	Описание	Вид "2 x 2"			Ассоц. конечный автомат и подтверждаемые сообщения	Режимы передачи данных
Тип 1/3a	Надежный и лучший из возможных		Подтв.	Не подтв.	Тип 1	3
		Лучший из возможных	НЕТ	да
		Надежный	да	да
Тип 2	Только однонаправленный			Неподтв.	Новый тип 2	1
		Лучший из возможных	НЕТ	да
			НЕТ	НЕТ
Тип 3b	Только лучший из возможных		Подтв.	Неподтв.	Новый тип 3	2
		Лучший из возможных	да	да
			НЕТ	НЕТ
Тип 3c	Ослабленно надежный и лучший из возможных		Подтв.	Неподтв.	Требует определения (возможен тип 1)	3
		Лучший из возможных	НЕТ	да
		Ослабленно надежный	да	да

Номер состояния	Состояние	Используется агентом	Используется менеджером
1	Отсоединен	Да	Да
2	Соединен, не ассоциирован	Да	Да
3	Соединен, ассоциирующий	Да	Да
4	Соединен, ассоциирован, конфигурирующий, отправляет конфигурацию	Да
5	Соединен, ассоциирован, конфигурирующий, ожидает одобрения	Да
6	Соединен, ассоциирован, конфигурирующий, ожидает конфигурацию		Да
7	Соединен, ассоциирован, конфигурирующий, проверяет конфигурацию		Да
8	Соединен, ассоциирован, конфигурирующий, ожидает GetMDS	Да
9	Соединен, ассоциирован, конфигурирующий, посылает GetMDS		Да
10	Соединен, ассоциирован, конфигурирующий, ожидает SetTime	Да
11	Соединен, ассоциирован, конфигурирующий, посылает SetTime		Да
12	Соединен, ассоциирован, выполнение	Да	Да
13	Соединен, завершает ассоциацию	Да	Да

Номер события	Событие
1	IND, транспортное соединение
2	IND, транспортное отсоединение
3	IND, тайм-аут, максимальное количество повторных попыток не достигнуто
4	IND, тайм-аут, достигнуто максимальное количество повторных попыток
5	REQ, ассоциация
6	REQ, завершение ассоциации
7	REQ, прекращение ассоциации
8	Rx aarq (*)
9	REQ, допустимая и известная конфигурация
10	REQ, допустимая и неизвестная конфигурация
11	REQ, недопустимая конфигурация
12	Rx, aare (*)
13	Rx, aare (accepted)
14	Rx, aare (accepted-unknown-config)
15	Rx, aare (rejected-*)
16	Rx, rlrq
17	Rx, rlre
18	Rx, abrt
19	Rx, apdu(*), любой полученный APDU, который явно не охвачен этим состоянием (например, поврежден, не известен, не ожидался)
20	REQ, доступная структура ConfigEventReport
21	Rx, roiv-*
22	Rx, roiv-cmip-get, handle = 0
23	Rx, roiv-*, но не (roiv-cmip-get, handle = 0)
24	Rx, roiv-confirmed-event-report
25	Rx, roiv-*, но не (roiv-confirmed-event-report)
26	Rx (rors-*, roer-* или rorj-*)
27	Rx, rors-cmip-confirmed-event-report (unsupported-config), доступны дополнительные конфигурации
28	Rx, rors-cmip-confirmed-event-report (unsupported-config), дополнительные конфигурации не доступны
29	Rx, rors-cmip-confirmed-event-report (accepted-config)
30	Rx (rors-*, roer-* или rorj-*), но не Rx: rors-cmip-confirmed-event-report
31	REQ, объявлена неподдерживаемая конфигурация
32	REQ, объявлена поддерживаемая конфигурация
33	IND, приложение: доступно ConfigEventReport
34	REQ, roiv-cmip-confirmed-*
35	Rx, roiv-cmip-confirmed-action (заданное время)
36	Rx, roiv-cmip-confirmed-action (но не заданное время)
37	Rx, rors-cmip-confirmed-action (заданное время)
38	Rx (rors-*, roer-* или rorj-*), но не Rx: rors-cmip-confirmed-action (установка времени)
39	REQ, roiv-cmip-get, handle = 0
40	REQ, roiv-*, но не roiv-cmip-get, handle = 0
41	Rx, rors-cmip-get, handle = 0
42	IND, тайм-аут, Rx, roiv-cmip-get, handle = 0
43	IND, тайм-аут, Rx, roiv-cmip-confirmed-action (заданное время)
44	Rx, roiv-confirmed-event-report, содержащий конфигурацию
45	Rx, roiv-*, но не roiv-confirmed-event-report, содержащий конфигурацию

Идентификатор сигнала	Начальное состояние	Событие/входной поток	Следующее состояние	Семантическое поведение/примечание	Поток Tx (выходной)/передача события
1.1	Отсоединен	IND транспортное соединение	Соединен, не ассоциирован	"Должен" указывает на прикладной уровень	Нет
2.2	Соединен, не ассоциирован	IND транспортное отсоединение	Отсоединен	"Следует" указывает на прикладной уровень	Нет
2.5	Соединен, не ассоциирован	REQ Assoc	Соединен, ассоциирующий	Тайм-аут = TOassoc, retry = сброс	Tx aarq
2.6	Соединен, не ассоциирован	REQ AssocRel	Соединен, не ассоциирован <нет смены состояний>	Нет	Нет
2.7	Соединен, не ассоциирован	REQ AssocAbort	Соединен, не ассоциирован <нет смены состояний>	Можно использовать для синхронизации состояния обеих сторон	Tx abrt (причина не определена)
2.8	Соединен, не ассоциирован	Rx aarq(*)	Соединен, не ассоциирован	Ассоциация агент - агент	Tx aare (отклонено постоянно)
2.12	Соединен, не ассоциирован	Rx aare (*)	Соединен, не ассоциирован <нет смены состояний>	Не должен происходить	Tx abrt (причина не определена)
2.16	Соединен, не ассоциирован	Rx rlrq	Соединен, не ассоциирован <нет смены состояний>	Не должен происходить	Tx abrt (причина не определена)
2.17	Соединен, не ассоциирован	Rx rlre	Соединен, не ассоциирован <нет смены состояний>	Не должен происходить. Игнорировать	Нет
2.18	Соединен, не ассоциирован	Rx abrt	Соединен, не ассоциирован <нет смены состояний>	Нет	Нет
2.19	Соединен, не ассоциирован	Rx apdu(*) Любой APDU, который не охвачен 2.* (например, поврежден, неизвестный, не ожидался)	Соединен, не ассоциирован <нет смены состояний>	Не должен происходить	Tx abrt (причина не определена)
3.2	Соединен, ассоциирующий	IND транспортное отсоединение	Отсоединен	Нет	Нет
3.3	Соединен, ассоциирующий	IND тайм-аут, максимальное количество повторных попыток не достигнуто	Соединен, ассоциирующий <нет смены состояний>	Тайм-аут = TOassoc, прирастить счетчик попыток	Tx aarq
3.4	Соединен, ассоциирующий	IND тайм-аут, достигнуто максимальное количество повторных попыток	Соединен, не ассоциирован	Нет	Tx abrt (причина: тайм-аут ответа)
3.6	Соединен, ассоциирующий	REQ AssocRel	Соединен, не ассоциирован	Нет	Tx abrt (причина не определена)
3.7	Соединен, ассоциирующий	REQ AssocAbort	Соединен, не ассоциирован	Нет	Tx abrt, причина определяется приложением
3.8	Соединен, ассоциирующий	Rx aarq(*)	Соединен, не ассоциирован	Ассоциация агент - агент	Tx aare (отклонено постоянно)
3.13	Соединен, ассоциирующий	Rx aare (принято)	Соединен, ассоциирован, конфигурирующий, ожидает GetMDS	Вызывает прямой переход в состояние "конфигурирующий, ожидает GetMDS"	Нет
3.14	Соединен, ассоциирующий	Rx aare (принята неизвестная конфигурация)	Соединен, ассоциирован, конфигурирующий, отправляет конфигурацию	Менеджер принял ассоциацию, но не имеет конфигурации	Нет
3.15	Соединен, ассоциирующий	Rx aare (отклонено-*)	Соединен, не ассоциирован	Отсутствуют дальнейшие попытки соединения	Нет
3.16	Соединен, ассоциирующий	Rx rlrq	Соединен, не ассоциирован	Не должен происходить. Агент получил запрос на завершение ассоциации, но еще не установил ее	Tx abrt (причина не определена)
3.17	Соединен, ассоциирующий	Rx rlre	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
3.18	Соединен, ассоциирующий	Rx abrt	Соединен, не ассоциирован	Нет	Нет
3.19	Соединен, ассоциирующий	Rx apdu(*) Любой APDU, не охваченный в 3.* (например, поврежден, неизвестный, не ожидался)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
4.2	Соединен, ассоциирован, конфигурирующий, отправляет конфигурацию	IND транспортное отсоединение	Отсоединен	Нет	Нет
4.4	Соединен, ассоциирован, конфигурирующий, отправляет конфигурацию	IND тайм-аут	Соединен, не ассоциирован	Нет ответа	Tx abrt (причина: тайм-аут ответа)
4.6	Соединен, ассоциирован, конфигурирующий, отправляет конфигурацию	REQ AssocRel (*)	Соединен, завершает ассоциацию	Программа запрашивает завершение ассоциации. Тайм-аут = TOrelease	Tx rlrq (*)
4.7	Соединен, ассоциирован, конфигурирующий, отправляет конфигурацию	REQ AssocAbort	Соединен, не ассоциирован	Прерывание выполнения программы	Tx abrt, причина определяется приложением
4.8	Соединен, ассоциирован, конфигурирующий, отправляет конфигурацию	Rx aarq(*)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
4.12	Соединен, ассоциирован, конфигурирующий, отправляет конфигурацию	Rx aare	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
4.16	Соединен, ассоциирован, конфигурирующий, отправляет конфигурацию	Rx rlrq	Соединен, не ассоциирован	Нет	Tx rlre (нормальный)
4.17	Соединен, ассоциирован, конфигурирующий, отправляет конфигурацию	Rx rlre	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
4.18	Соединен, ассоциирован, конфигурирующий, отправляет конфигурацию	Rx abrt	Соединен, не ассоциирован	Нет	Нет
4.19	Соединен, ассоциирован, конфигурирующий, отправляет конфигурацию	Rx apdu(*) Любой APDU, не охваченный в 4.* (например, поврежден, неизвестный, не ожидался)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
4.22	Соединен, ассоциирован, конфигурирующий, отправляет конфигурацию	Rx roiv-cmip-get, handle = 0	Соединен, ассоциирован, конфигурирующий, отправляет конфигурацию <нет смены состояний>	Запрещен до момента достижения состояния "Конфигурирующий, ожидает GetMDS"	Tx roer (no-such-object-instance)
4.23	Соединен, ассоциирован, конфигурирующий, отправляет конфигурацию	Rx roiv-*, но не (roiv-cmip-get, handle = 0)	Соединен, ассоциирован, конфигурирующий, отправляет конфигурацию <нет смены состояний>	Запрещен до момента достижения "Выполнение"	Tx roer (no-such-object-instance)
4.26	Соединен, ассоциирован, конфигурирующий, отправляет конфигурацию	Rx (rors-*, roer или rorj)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
4.32	Соединен, ассоциирован, конфигурирующий, отправляет конфигурацию	REQ Send(ConfigReport)	Соединен, ассоциирован, конфигурирующий, ожидает одобрения	Конфигурация агента еще не опробована менеджером. Тайм-аут = TOconfig	Tx EventReport(ConfigReport)
5.2	Соединен, ассоциирован, конфигурирующий, ожидает одобрения	IND транспортное отсоединение	Отсоединен	Нет	Нет
5.4	Соединен, ассоциирован, конфигурирующий, ожидает одобрения	IND тайм-аут	Соединен, не ассоциирован	Нет ответа	Tx abrt (причина: тайм-аут конфигурации)
5.6	Соединен, ассоциирован, конфигурирующий, ожидает одобрения	REQ AssocRel(*)	Соединен, завершает ассоциацию	Программа запрашивает завершение ассоциации. Тайм-аут = TOrelease	Tx rlrq (*)
5.7	Соединен, ассоциирован, конфигурирующий, ожидает одобрения	REQ AssocAbort	Соединен, не ассоциирован	Прерывание выполнения программы	Tx abrt, причина определяется приложением
5.8	Соединен, ассоциирован, конфигурирующий, ожидает одобрения	Rx aarq(*)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
5.12	Соединен, ассоциирован, конфигурирующий, ожидает одобрения	Rx aare (*)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
5.16	Соединен, ассоциирован, конфигурирующий, ожидает одобрения	Rx rlrq	Соединен, не ассоциирован	Нет	Tx rlre (нормальный)
5.17	Соединен, ассоциирован, конфигурирующий, ожидает одобрения	Rx rlre	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
5.18	Соединен, ассоциирован, конфигурирующий, ожидает одобрения	Rx abrt	Соединен, не ассоциирован	Нет	Нет
5.19	Соединен, ассоциирован, конфигурирующий, ожидает одобрения	Rx apdu(*), Любой APDU, не охваченный в 5.* (например, поврежден, неизвестный, не ожидался)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
5.22	Соединен, ассоциирован, конфигурирующий, ожидает одобрения	Rx roiv-cmip-get, handle = 0	Соединен, ассоциирован, конфигурирующий, ожидает одобрения <нет смены состояний>	Запрещен до момента достижения состояния "Конфигурирующий, ожидает GetMDS"	Tx roer (no-such-object-instance)
5.23	Соединен, ассоциирован, конфигурирующий, ожидает одобрения	Rx roiv-*, но не (roiv-cmip-get, handle = 0)	Соединен, ассоциирован, конфигурирующий, ожидает одобрения <нет смены состояний>	Запрещен до момента достижения состояния "Выполнение"	Tx roer (no-such-object-instance)
5.27	Соединен, ассоциирован, конфигурирующий, ожидает одобрения	Rx rors-cmip-confirmed-event-report (unsupported-config) и доступны дополнительные конфигурации	Соединен, ассоциирован, конфигурирующий, отправляет конфигурацию	Менеджер отклонил конфигурацию, доступны дополнительные конфигурации	Нет
5.28	Соединен, ассоциирован, конфигурирующий, ожидает одобрения	Rx rors-cmip-confirmed-event-report (unsupported-config), дополнительные конфигурации не доступны	Соединен, завершает ассоциацию	Менеджер отклонил конфигурацию, дополнительные конфигурации не доступны	Tx rlrq (*) (причина: больше нет конфигураций)
5.29	Соединен, ассоциирован, конфигурирующий, ожидает одобрения	Rx rors-cmip-confirmed-event-report (accepted-config)	Соединен, ассоциирован, конфигурирующий, ожидает GetMDS	Менеджер принял конфигурацию	Нет
5.30	Соединен, ассоциирован, конфигурирующий, ожидает одобрения	Rx (rors-*, roer-* или rorj-*), но не Rx: rors-cmip-confirmed-event-report	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
5.35	Соединен, ассоциирован, конфигурирующий, ожидает одобрения	Rx roiv-cmip-confirmed-action (установка времени)	Соединен, ассоциирован, конфигурирующий, ожидает одобрения <нет смены состояний>	Запрещен до момента достижения состояния "Конфигурирующий, ожидает SetTime"	Tx roer (no-such-object-instance)
5.36	Соединен, ассоциирован, конфигурирующий, ожидает одобрения	Rx roiv-cmip-confirmed-action (но не установка времени)	Соединен, ассоциирован, конфигурирующий, ожидает одобрения <нет смены состояний>	Запрещен до момента достижения состояния "Выполнение"	Tx roer (no-such-object-instance)
8.2	Соединен, ассоциирован, конфигурирующий, ожидает GetMDS	IND транспортное отсоединение	Отсоединен	Нет	Нет
8.4	Соединен, ассоциирован, конфигурирующий, ожидает GetMDS	IND тайм-аут	Соединен, не ассоциирован	Нет ответа. Не получено roiv-cmip-get, handle = 0. Менеджер должен отправить "roiv-cmip-get, handle=0" в течение периода TOget после перехода в состояние 9	Tx abrt (причина: тайм-аут ответа)
8.6	Соединен, ассоциирован, конфигурирующий, ожидает GetMDS	REQ AssocRel(*)	Соединен, завершает ассоциацию	Программа запрашивает завершение ассоциации. Тайм-аут = TOrelease	Tx rlrq (*)
8.7	Соединен, ассоциирован, конфигурирующий, ожидает GetMDS	REQ AssocAbort	Соединен, не ассоциирован	Прерывание выполнения программы	Tx abrt, причина определяется приложением
8.16	Соединен, ассоциирован, конфигурирующий, ожидает GetMDS	Rx rlrq	Соединен, не ассоциирован	Нет	Tx rlre (нормальный)
8.17	Соединен, ассоциирован, конфигурирующий, ожидает GetMDS	Rx rlre	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
8.18	Соединен, ассоциирован, конфигурирующий, ожидает GetMDS	Rx abrt	Соединен, не ассоциирован	Нет	Нет
8.19	Соединен, ассоциирован, конфигурирующий, ожидает GetMDS	Rx apdu(*) Любой APDU, который не охвачен в 8.* (например, поврежден, неизвестный, не ожидался)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
8.22	Соединен, ассоциирован, конфигурирующий, ожидает GetMDS	Rx roiv-cmip-get, handle = 0	Соединен, ассоциирован, конфигурирующий, ожидает SetTime (если бит mds-time-mgr-set-time установлен) или соединен, ассоциирован, выполнение (если бит mds-time-mgr-set-time не установлен)	Менеджер исследует MDS. См. 6.3.2.6.1.	rors-cmip-get (атрибуты MDS)
8.23	Соединен, ассоциирован, конфигурирующий, ожидает GetMDS	Rx roiv-*, но не (roiv-cmip-get, handle = 0)	Соединен, ассоциирован, конфигурирующий, ожидает GetMDS <нет смены состояний>	Запрещен, пока не достигнуто состояние "Конфигурирующий, ожидает SetTime" или "Выполнение"	Tx roer (no-such-object-instance)
10.2	Соединен, ассоциирован, конфигурирующий, ожидает SetTime	IND транспортное отсоединение	Отсоединен	Нет	Нет
10.4	Соединен, ассоциирован, конфигурирующий, ожидает SetTime	IND тайм-аут	Соединен, не ассоциирован	Нет ответа. Команда действия Set-Time (или Set-Base-Offset-Time) не получена. Если бит mds-time-mgr-set-time установлен, менеджер должен запросить команду Set-Time (или Set-Base-Offset-Time) в течение периода TOca после получения "rors-cmip-get, handle=0"	Tx abrt (причина: тайм-аут ответа)
10.6	Соединен, ассоциирован, конфигурирующий, ожидает SetTime	REQ AssocRel(*)	Соединен, завершает ассоциацию	Программа запрашивает завершение ассоциации. Тайм-аут = TOrelease	Tx rlrq (*)
10.7	Соединен, ассоциирован, конфигурирующий, ожидает SetTime	REQ AssocAbort	Соединен, не ассоциирован	Прерывание выполнения программы	Tx abrt, причина определяется приложением
10.16	Соединен, ассоциирован, конфигурирующий, ожидает SetTime	Rx rlrq	Соединен, не ассоциирован	Нет	Tx rlre (нормальный)
10.17	Соединен, ассоциирован, конфигурирующий, ожидает SetTime	Rx rlre	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
10.18	Соединен, ассоциирован, конфигурирующий, ожидает SetTime	Rx abrt	Соединен, не ассоциирован	Нет	Нет
10.19	Соединен, ассоциирован, конфигурирующий, ожидает SetTime	Rx apdu(*), Любой APDU, не охваченный в 10.* (например, поврежден, неизвестный, не ожидался)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
10.35	Соединен, ассоциирован, конфигурирующий, ожидает SetTime	Rx roiv-cmip-confirmed-action (установка времени)	Соединен, ассоциирован, выполнение	Менеджер устанавливает агенту местное время. Дополнительную информацию см. в 8.8.3 и 8.12.2.1.	rors-cmip-confirmed-action (заданное время)
10.36	Соединен, ассоциирован, конфигурирующий, ожидает SetTime	Rx roiv-cmip-confirmed-action (но не установка времени)	Соединен, ассоциирован, конфигурирующий, ожидает SetTime <нет смены состояний>	Запрещен до момента достижения состояния "Выполнение"	Tx roer (no-such-object-instance)
12.2	Соединен, ассоциирован, выполнение	IND транспортное отсоединение	Отсоединен	Нет	Нет
12.4	Соединен, ассоциирован, выполнение	IND тайм-аут	Соединен, не ассоциирован	Нет ответа	Tx abrt (причина: тайм-аут ответа)
12.6	Соединен, ассоциирован, выполнение	REQ AssocRel	Соединен, завершает ассоциацию	Нет. Тайм-аут = TOrelease	Tx rlrq (нормальный) <12>
12.7	Соединен, ассоциирован, выполнение	REQ AssocAbort	Соединен, не ассоциирован	Нет	Tx abrt, причина определяется приложением
12.8	Соединен, ассоциирован, выполнение	Rx aarq(*)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
12.12	Соединен, ассоциирован, выполнение	Rx aare (*)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
12.16	Соединен, ассоциирован, выполнение	Rx rlrq	Соединен, не ассоциирован	Если агент имеет вызовы, требующие обработки, предполагается, что он не получит ответ на свой запрос	Tx rlre (нормальный)
12.17	Соединен, ассоциирован, выполнение	Rx rlre	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
12.18	Соединен, ассоциирован, выполнение	Rx abrt	Соединен, не ассоциирован	Нет	Нет
12.19	Соединен, ассоциирован, выполнение	Rx apdu(*), Любой APDU, не охваченный в 12.* (например, поврежден, неизвестный, не ожидался)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
12.21	Соединен, ассоциирован, выполнение	Rx roiv-*	Соединен, ассоциирован, выполнение <нет смены состояний>	Нормальная обработка сообщений. Это нормальное состояние "Выполнение"	Tx (rors-*, roer или rorj)
12.26	Соединен, ассоциирован, выполнение	Rx (rors-*, roer или rorj)	Соединен, ассоциирован, выполнение <нет смены состояний>	Нормальная обработка сообщений. Это нормальное состояние "Выполнение"	Нет <13>
13.2	Соединен, завершает ассоциацию	IND транспортное разъединение	Отсоединен	Нет	Нет
13.4	Соединен, завершает ассоциацию	IND тайм-аут	Соединен, не ассоциирован	Нет ответа на rlrq	Tx abrt (причина: тайм-аут ответа)
13.6	Соединен, завершает ассоциацию	REQ AssocRel	Соединен, завершает ассоциацию	Ассоциация уже завершается. Игнорировать	Нет
13.7	Соединен, завершает ассоциацию	REQ AssocAbort	Соединен, не ассоциирован	Прекращение нормальной процедуры завершения ассоциации	Tx abrt, причина определяется приложением
13.8	Соединен, завершает ассоциацию	Rx aarq	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
13.12	Соединен, завершает ассоциацию	Rx aare (*)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
13.16	Соединен, завершает ассоциацию	Rx rlrq	Соединен, завершает ассоциацию <нет смены состояний>	Обе стороны завершают ассоциацию. Ответ и ожидание своего rlre	Tx rlre (нормальный)
13.17	Соединен, завершает ассоциацию	Rx rlre	Соединен, не ассоциирован	Процесс завершения ассоциации закончен, переход в состояние "Не ассоциирован"	Нет
13.18	Соединен, завершает ассоциацию	Rx abrt	Соединен, не ассоциирован	Нет	Нет
13.19	Соединен, завершает ассоциацию	Rx apdu(*), Любой APDU, не охваченный в 13.* (например, поврежден, неизвестный, не ожидался)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
13.21	Соединен, завершает ассоциацию	Rx roiv-*	Соединен, завершает ассоциацию <нет смены состояний>	Менеджер отправил сообщение вызова, так как агент отправил rlrq. Агент вышел из состояния "Выполнение", поэтому не предоставит ответ	Нет
13.26	Соединен, завершает ассоциацию	Rx (rors-*, roer или rorj)	Соединен, не ассоциирован	Пример 1. Прикладной уровень имеет незавершенные вызовы, но, несмотря на это, ранее запросил завершение ассоциации. Пример 2. Не запрошенные rors-*.	Tx abrt (причина не определена)

Идентификатор сигнала	Начальное состояние	Событие/входной поток	Следующее состояние	Семантическое поведение/примечание	Поток Tx (выходной)/передача события
1.1	Отсоединен	IND, транспортное соединение	Соединен, не ассоциирован	"Должен" указывает на прикладной уровень	Нет
2.2	Соединен, не ассоциирован	IND, транспортное отсоединение	Отсоединен	"Следует" указывает на прикладной уровень	Нет
2.6	Соединен, не ассоциирован	REQ, AssocRel	Соединен, не ассоциирован <нет смены состояний>	Не должен происходить. Игнорировать	Нет
2.7	Соединен, не ассоциирован	REQ, AssocAbort	Соединен, не ассоциирован <нет смены состояний>	Можно использовать для синхронизации состояния обеих сторон	Tx abrt (причина не определена)
2.8	Соединен, не ассоциирован	Rx, aarq(*)	Подключено, ассоциируется	Запрос ассоциации	Нет
2.12	Соединен, не ассоциирован	Rx, aare (*)	Соединен, не ассоциирован <нет смены состояний>	Не должен происходить	Tx abrt (причина не определена)
2.16	Соединен, не ассоциирован	Rx, rlrq	Соединен, не ассоциирован <нет смены состояний>	Не должен происходить	Tx abrt (причина не определена)
2.17	Соединен, не ассоциирован	Rx, rlre	Соединен, не ассоциирован <нет смены состояний>	Не должен происходить. Игнорировать	Нет
2.18	Соединен, не ассоциирован	Rx, abrt	Соединен, не ассоциирован <нет смены состояний>	Нет	Нет
2.19	Соединен, не ассоциирован	Rx, apdu(*) Любой APDU, не охваченный в 2.* (например, поврежден, неизвестный, не ожидался)	Соединен, не ассоциирован <нет смены состояний>	Не должен происходить	Tx abrt (причина не определена)
3.2	Соединен, ассоциирующий	IND, транспортное отсоединение	Отсоединен	Нет	Нет
3.6	Соединен, ассоциирующий	REQ, AssocRel	Соединен, не ассоциирован	Нет	Tx abrt (причина не определена)
3.7	Соединен, ассоциирующий	REQ, AssocAbort	Соединен, не ассоциирован	Нет	Tx abrt, причина определяется приложением
3.8	Соединен, ассоциирующий	Rx, aarq(*)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
3.9	Соединен, ассоциирующий	REQ, ассоциация приемлема, конфигурация известна	Соединен, ассоциирован, выполнение	Агент и конфигурация известны менеджеру	Tx aare (принято)
3.10	Соединен, ассоциирующий	REQ, ассоциация приемлема, конфигурация не известна	Соединен, ассоциирован, конфигурирующий, ожидает конфигурацию	Менеджер принимает запрос ассоциации, но не обладает действительной информацией о конфигурации агента. Тайм-аут = TOconfig	Tx, aare (принята неизвестная конфигурация)
3.11	Соединен, ассоциирующий	REQ, недопустимая конфигурация	Соединен, не ассоциирован	Менеджер определяет, что ассоциация неприемлема	Tx aare (отклонено-*)
3.12	Соединен, ассоциирующий	Rx, aare (*)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
3.16	Соединен, ассоциирующий	Rx, rlrq	Соединен, не ассоциирован	Не должен происходить. Менеджер получил запрос завершения ассоциации, но еще не установил ее	Tx abrt (причина не определена)
3.17	Соединен, ассоциирующий	Rx, rlre	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
3.18	Соединен, ассоциирующий	Rx, abrt	Соединен, не ассоциирован	Нет	Нет
3.19	Соединен, ассоциирующий	Rx, apdu(*) Любой APDU, не охваченный в 3.* (например, поврежден, неизвестный, не ожидался)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
6.2	Соединен, ассоциирован, конфигурирующий, ожидает конфигурацию	IND, транспортное отсоединение	Отсоединен	Нет	Нет
6.4	Соединен, ассоциирован, конфигурирующий, ожидает конфигурацию	IND, тайм-аут	Соединен, не ассоциирован	Нет ответа. Отчет о конфигурации не получен	Tx abrt (причина: тайм-аут конфигурации)
6.6	Соединен, ассоциирован, конфигурирующий, ожидает конфигурацию	REQ, AssocRel	Соединен, завершает ассоциацию	Нет. Тайм-аут = TOrelease	Tx, rlrq (нормальный)
6.7	Соединен, ассоциирован, конфигурирующий, ожидает конфигурацию	REQ, AssocAbort	Соединен, не ассоциирован	Нет	Tx abrt, причина определяется приложением
6.8	Соединен, ассоциирован, конфигурирующий, ожидает конфигурацию	Rx, aarq(*)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
6.12	Соединен, ассоциирован, конфигурирующий, ожидает конфигурацию	Rx, aare (*)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
6.16	Соединен, ассоциирован, конфигурирующий, ожидает конфигурацию	Rx, rlrq	Соединен, не ассоциирован	Менеджер получил запрос завершения ассоциации	Tx rlre (нормальный)
6.17	Соединен, ассоциирован, конфигурирующий, ожидает конфигурацию	Rx, rlre	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
6.18	Соединен, ассоциирован, конфигурирующий, ожидает конфигурацию	Rx, abrt	Соединен, не ассоциирован	Нет	Нет
6.19	Соединен, ассоциирован, конфигурирующий, ожидает конфигурацию	Rx, apdu (*) Любой APDU, не охваченный в 6.* (например, поврежден, неизвестный, не ожидался)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
6.26	Соединен, ассоциирован, конфигурирующий, ожидает конфигурацию	Rx (rors-*, roer или rorj)	Соединен, ассоциирован, конфигурирующий, ожидает конфигурацию <нет смены состояний>	Менеджер может отправить roiv-cmip-get (handle=0). См. 6.3.2.6.1. Ожидается, что в дальнейшем это устареет	Нет <14>
6.44	Соединен, ассоциирован, конфигурирующий, ожидает конфигурацию	Rx, roiv-confirmed-event-report, содержащий конфигурацию	Соединен, ассоциирован, конфигурирующий, проверяет конфигурацию	Отчет о событиях, содержащий конфигурацию агента. Тайм-аут = TOconfig	Нет
6.45	Соединен, ассоциирован, конфигурирующий, ожидает конфигурацию	Rx, roiv-*, но не roiv-confirmed-event-report, содержащий конфигурацию	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
7.2	Соединен, ассоциирован, конфигурирующий, проверяет конфигурацию	IND, транспортное отсоединение	Отсоединен	Нет	Нет
7.4	Соединен, ассоциирован, конфигурирующий, проверяет конфигурацию	IND, тайм-аут	Соединен, не ассоциирован	Нет ответа	Tx abrt (причина: тайм-аут ответа)
7.6	Соединен, ассоциирован, конфигурирующий, проверяет конфигурацию	REQ, AssocRel	Соединен, завершает ассоциацию	Нет	Tx, rlrq (нормальный)
7.7	Соединен, ассоциирован, конфигурирующий, проверяет конфигурацию	REQ, AssocAbort	Соединен, не ассоциирован	Нет	Tx abrt, причина определяется приложением
7.8	Соединен, ассоциирован, конфигурирующий, проверяет конфигурацию	Rx, aarq(*)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
7.12	Соединен, ассоциирован, конфигурирующий, проверяет конфигурацию	Rx, aare (*)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
7.16	Соединен, ассоциирован, конфигурирующий, проверяет конфигурацию	Rx, rlrq	Соединен, не ассоциирован	Менеджер получил запрос на разрыв ассоциации.	Tx rlre (нормальный)
7.17	Соединен, ассоциирован, конфигурирующий, проверяет конфигурацию	Rx, rlre	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена) <15>
7.18	Соединен, ассоциирован, конфигурирующий, проверяет конфигурацию	Rx, abrt	Соединен, не ассоциирован	Нет	Нет
7.19	Соединен, ассоциирован, конфигурирующий, проверяет конфигурацию	Rx, apdu(*), Любой APDU, не охваченный в 7.* (например, поврежден, неизвестный, не ожидался)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
7.24	Соединен, ассоциирован, конфигурирующий, проверяет конфигурацию	Rx, roiv-confirmed-event-report	Соединен, не ассоциирован	Агент отправляет отчеты о событиях до согласования конфигурации	Tx abrt (причина не определена)
7.25	Соединен, ассоциирован, конфигурирующий, проверяет конфигурацию	Rx, roiv-*, но не (roiv-confirmed-event-report)	Соединен, не ассоциирован	Агент отправляет только сообщения отчетов о событиях. Никогда не должно происходить	Tx abrt (причина не определена)
7.26	Соединен, ассоциирован, конфигурирующий, проверяет конфигурацию	Rx (rors-*, roer или rorj)	Соединен, ассоциирован, конфигурирующий, проверяет конфигурацию <нет смены состояний>	Менеджер мог отправить roiv-cmip-get (handle=0). См. 6.3.2.6.1. Ожидается, что в дальнейшем это устареет	Нет
7.31	Соединен, ассоциирован, конфигурирующий, проверяет конфигурацию	REQ, агент предоставил неподдерживаемую конфигурацию	Соединен, ассоциирован, конфигурирующий, ожидает конфигурацию	Тайм-аут = TOconfig	Tx rors-cmip-configuration-event (неподдерживаемая конфигурация)
7.32	Соединен, ассоциирован, конфигурирующий, проверяет конфигурацию	REQ, агент предоставил поддерживаемую конфигурацию	Соединен, ассоциирован, конфигурирующий, посылает GetMDS	Нет	Tx rors-cmip-configuration-event (поддерживаемая конфигурация)
9.2	Соединен, ассоциирован, конфигурирующий, посылает GetMDS	IND, транспортное отсоединение	Отсоединен	Нет	Нет
9.4	Соединен, ассоциирован, конфигурирующий, посылает GetMDS	IND, тайм-аут	Соединен, не ассоциирован	Нет ответа. Не получено rors-cmip-get, handle = 0	Tx abrt (причина: тайм-аут ответа)
9.6	Соединен, ассоциирован, конфигурирующий, посылает GetMDS	REQ, AssocRel	Соединен, завершает ассоциацию	Нет. Тайм-аут = TOrelease	Tx, rlrq (нормальный)
9.7	Соединен, ассоциирован, конфигурирующий, посылает GetMDS	REQ, AssocAbort	Соединен, не ассоциирован	Нет	Tx abrt, причина определяется приложением
9.8	Соединен, ассоциирован, конфигурирующий, посылает GetMDS	Rx, aarq(*)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
9.12	Соединен, ассоциирован, конфигурирующий, посылает GetMDS	Rx, aare (*)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
9.16	Соединен, ассоциирован, конфигурирующий, посылает GetMDS	Rx, rlrq	Соединен, не ассоциирован	Менеджер получил запрос завершения ассоциации	Tx rlre (нормальный)
9.17	Соединен, ассоциирован, конфигурирующий, посылает GetMDS	Rx, rlre	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
9.18	Соединен, ассоциирован, конфигурирующий, посылает GetMDS	Rx, abrt	Соединен, не ассоциирован	Нет	Нет
9.19	Соединен, ассоциирован, конфигурирующий, посылает GetMDS	Rx, apdu(*) Любой APDU, не охваченный в 9.* (например, поврежден, неизвестный, не ожидался)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
9.39	Соединен, ассоциирован, конфигурирующий, посылает GetMDS	REQ, roiv-cmip-get, handle = 0	Соединен, ассоциирован, конфигурирующий, посылает GetMDS <нет смены состояний>	Сразу после перехода в подсостояние "Конфигурирующий, посылает GetMDS" менеджер должен передать агенту команду службы GET с handle = 0, чтобы извлечь значения всех реализованных атрибутов объектов MDS. См. 6.3.2.6.1. Менеджер должен отправить "roiv-cmip-get, handle=0" в течение периода TOget после перехода в состояние 9	Tx, roiv-cmip-get, handle = 0
9.40	Соединен, ассоциирован, конфигурирующий, посылает GetMDS	REQ, roiv-*, но не roiv-cmip-get, handle = 0	Соединен, ассоциирован, конфигурирующий, посылает GetMDS <нет смены состояний>	Запрещен, пока не достигнуто состояние "Конфигурирующий, ожидает SetTime" или "Выполнение"	Нет
9.41	Соединен, ассоциирован, конфигурирующий, посылает GetMDS	Rx, rors-cmip-get, handle = 0	Соединен, ассоциирован, конфигурирующий, посылает SetTime (если бит mds-time-mgr-set-time установлен) или соединен, ассоциирован, выполнение (если бит mds-time-mgr-set-time не установлен)	В зависимости от значения бита mds-time-mgr-set-time менеджер решает, необходимо ли установить агенту местное время. Если бит mds-time-mgr-set-time установлен, менеджер должен вызвать команду Set-Time (или Set-Base-Offset-Time) в течение периода TOca после получения "rors-cmip-get, handle=0"	Tx, roiv-cmip-confirmed-action (установка времени), если бит mds-time-mgr-set-time установлен или Нет, если бит mds-time-mgr-set-time не установлен
11.2	Соединен, ассоциирован, конфигурирующий, посылает SetTime	IND, транспортное отсоединение	Отсоединен	Нет	Нет
11.4	Соединен, ассоциирован, конфигурирующий, посылает SetTime	IND, тайм-аут	Соединен, не ассоциирован	Нет ответа. Не получено rors-cmip-get, handle = 0	Tx abrt (причина: тайм-аут ответа)
11.6	Соединен, ассоциирован, конфигурирующий, посылает SetTime	REQ, AssocRel	Соединен, завершает ассоциацию	Нет. Тайм-аут = TOrelease	Tx, rlrq (нормальный)
11.7	Соединен, ассоциирован, конфигурирующий, посылает SetTime	REQ, AssocAbort	Соединен, не ассоциирован	Нет	Tx abrt, причина определяется приложением
11.8	Соединен, ассоциирован, конфигурирующий, посылает SetTime	Rx, aarq(*)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
11.12	Соединен, ассоциирован, конфигурирующий, посылает SetTime	Rx, aare (*)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
11.16	Соединен, ассоциирован, конфигурирующий, посылает SetTime	Rx, rlrq	Соединен, не ассоциирован	Менеджер получил запрос завершения ассоциации	Tx rlre (нормальный)
11.17	Соединен, ассоциирован, конфигурирующий, посылает SetTime	Rx, rlre	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
11.18	Соединен, ассоциирован, конфигурирующий, посылает SetTime	Rx, abrt	Соединен, не ассоциирован	Нет	Нет
11.19	Соединен, ассоциирован, конфигурирующий, посылает SetTime	Rx, apdu(*) Любой APDU, не охваченный в 11.* (например, поврежден, неизвестный, не ожидался)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
11.37	Соединен, ассоциирован, конфигурирующий, посылает SetTime	Rx, rors-cmip-confirmed-action (установка времени)	Соединен, ассоциирован, выполнение	Менеджер устанавливает агенту местное время. Дополнительную информацию см. в 8.8.3 и 8.12.2.1	Нет
11.38	Соединен, ассоциирован, конфигурирующий, посылает SetTime	Rx (rors-*, roer-* или rorj-*), но не Rx: rors-cmip-confirmed-action (установка времени)	Соединен, ассоциирован, конфигурирующий, посылает SetTime <нет смены состояний>	Запрещен до момента достижения состояния "Выполнение"	Нет
12.2	Соединен, ассоциирован, выполнение	IND, транспортное отсоединение	Отсоединен	Нет	Нет
12.4	Соединен, ассоциирован, выполнение	IND, тайм-аут	Соединен, не ассоциирован	Нет ответа	Tx abrt (причина: тайм-аут ответа)
12.6	Соединен, ассоциирован, выполнение	REQ, AssocRel	Подключено, завершение ассоциации	Нет	Tx, rlrq (нормальный) <16>
12.7	Соединен, ассоциирован, выполнение	REQ, AssocAbort	Соединен, не ассоциирован	Нет	Tx abrt, причина определяется приложением
12.8	Соединен, ассоциирован, выполнение	Rx, aarq(*)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
12.12	Соединен, ассоциирован, выполнение	Rx, aare (*)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
12.16	Соединен, ассоциирован, выполнение	Rx, rlrq	Соединен, не ассоциирован	Нет	Tx rlre (нормальный)
12.17	Соединен, ассоциирован, выполнение	Rx, rlre	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
12.18	Соединен, ассоциирован, выполнение	Rx, abrt	Соединен, не ассоциирован	Нет	Нет
12.19	Соединен, ассоциирован, выполнение	Rx, apdu(*) Любой APDU, не охваченный в 12.* (например, поврежден, неизвестный, не ожидался)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
12.26	Соединен, ассоциирован, выполнение	Rx (rors-*, roer или rorj)	Соединен, ассоциирован, выполнение <нет смены состояний>	Нормальная обработка сообщений. Это нормальное состояние "Выполнение"	Нет <17>
12.44	Соединен, ассоциирован, выполнение	Rx, roiv-confirmed-event-report, содержащий конфигурацию	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
12.45	Соединен, ассоциирован, выполнение	Rx, roiv-*, но не roiv-confirmed-event-report, содержащий конфигурацию	Соединен, ассоциирован, выполнение <нет смены состояний>	Нормальная обработка сообщений. Это нормальное состояние "Выполнение"	Tx (rors-*, roer или rorj)
13.2	Соединен, завершает ассоциацию	IND, транспортное отсоединение	Отсоединен	Нет	Нет
13.4	Соединен, завершает ассоциацию	IND, тайм-аут	Соединен, не ассоциирован	Нет ответа	Tx abrt (причина: тайм-аут ответа)
13.6	Соединен, завершает ассоциацию	REQ, AssocRel	Соединен, завершает ассоциацию <нет смены состояний>	Уже завершает ассоциацию. Игнорировать.	Нет
13.7	Соединен, завершает ассоциацию	REQ, AssocAbort	Соединен, не ассоциирован	Прекращение нормальной процедуры завершения ассоциации	Tx abrt, причина определяется приложением
13.8	Соединен, завершает ассоциацию	Rx, aarq(*)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
13.12	Соединен, завершает ассоциацию	Rx, aare (*)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
13.16	Соединен, завершает ассоциацию	Rx, rlrq	Соединен, завершает ассоциацию <нет смены состояний>	Обе стороны завершают ассоциацию. Ответ и ожидание своего rlre	Tx rlre (нормальный)
13.17	Соединен, завершает ассоциацию	Rx, rlre	Соединен, не ассоциирован	Процесс завершения ассоциации закончен. Переход в состояние "Не ассоциирован"	Нет
13.18	Соединен, завершает ассоциацию	Rx, abrt	Соединен, не ассоциирован	Нет	Нет
13.19	Соединен, завершает ассоциацию	Rx, apdu(*) Любой APDU, не охваченный в 13.* (например, поврежден, неизвестный, не ожидался)	Соединен, не ассоциирован	Не должен происходить	Tx abrt (причина не определена)
13.21	Соединен, завершает ассоциацию	Rx, roiv-*	Соединен, завершает ассоциацию <нет смены состояний>	Агент отправляет сообщение вызова, когда менеджер посылает rlrq. Менеджер вышел из состояния "Выполнение", поэтому не предоставит какой-либо ответ	Нет
13.26	Соединен, завершает ассоциацию	Rx (rors-*, roer или rorj)	Соединен, не ассоциирован	Пример 1. Прикладной уровень имеет незавершенные вызовы, но, несмотря на это, ранее запросил завершение ассоциации. Пример 2. Незапрошенные rors-*	Tx abrt (причина не определена) <18>

ИС NORMPROD: примечание. Здесь и далее в официальном тексте документа, видимо, допущена опечатка: имеется в виду п. [B21] библиографии, а не [21].

Тип АСН.1	Статус	Примечания
INTEGER	R	Ограничения размера должны использоваться для всех типов данных INTEGER, чтобы задать диапазон целочисленных значений. Краткие имена поддерживаемых типов ограничений определяются следующим образом: INT-U8 ::= INTEGER (0..255) INT-I8 ::= INTEGER (-128.. 127) INT-U16 ::= INTEGER (0..65535) INT-I16 ::= INTEGER (-32768..32767) INT-U32 ::= INTEGER (0..4294967295) INT-I32 ::= INTEGER (-2147483648..2147483647) Только сокращенные, ограниченные по размеру типы данных INTEGER необходимо использовать в определениях типов данных, предназначенных для кодирования по правилам MDER
BIT STRING	R	Ограничения размера должны использоваться для всех типов данных BIT STRING, чтобы задать диапазон значений битовой строки. Краткие имена поддерживаемых типов ограничений определяются следующим образом: BITS-8 ::= BIT STRING (SIZE(8)) BITS-16 ::= BIT STRING (SIZE* 16)) BITS-32 ::= BIT STRING (SIZE(32)) Только сокращенные, ограниченные по размеру типы данных BIT STRING необходимо использовать с определениями типов данных для кодирования по правилам MDER
OCTET STRING	I	-
SEQUENCE	R	Может не использовать OPTIONAL, DEFAULT или автоматическое тегирование
SEQUENCE OF	I	-
CHOICE	R	Может использоваться явное и неявное тегирование
ANY DEFINED BY	I	Тип ANY DEFINED BY должен идентифицировать компонент в структуре данных (обычно SEQUENCE), который определяет структуру этих данных для декодера/синтаксического анализатора
ANY DEFINED BY	I	Тип ANY DEFINED BY должен идентифицировать компонент в структуре данных (обычно SEQUENCE), который определяет структуру этих данных для декодера/синтаксического анализатора

- Сетевой порядок байтов (NBO) - Однобайтовая битовая строка (октет) - Последовательность битов: по порядку от младшего значащего бита (least significant bit, LSB) к старшему значащему биту (most significant bit, MSB) (т.е. 0, ..., 7 или 24, ..., 31; порядок следования битов представляется на диаграммах с помощью стрелки , которая направлена в сторону бита, передаваемого последним: - Многобайтовая строка - Неструктурированная строка: массив октетов (октетная строка): - Последовательность битов: для каждого байта, как определено для октета. - Последовательность байтов: обычно нумеруется от [0] до [n-1], например от A[0] до A[n-1], где <n> = длина в октетах. - Структурированная строка: многобайтовая последовательность битов, обычно кратная двум байтам (например, короткое целое число - 16 бит, длинное целое число - 32 бита); представления чисел с плавающей точкой обычно кратны 16 битам, однако в настоящем стандарте определен только 32-битовый формат FLOAT. Можно привести два общих примера (ABCD соответствует порядку байтов).

- 16-битовая структура (например, короткое целое число) - Последовательность битов: каждый байт пересылается согласно определению для октета. - Последовательность байтов: пересылается в порядке от старшего значащего байта к младшему значащему байту. - Для целых чисел со знаком в качестве знакового бита используется старший значащий бит (MSB) старшего значащего байта. - 32-битовая структура (например, длинное целое число) - По традиции сочетания разных структур изображаются в порядке их расположения внутри сериализованной строки, например:

Определение state ::= BITS-16 {open(0), locked(1)} следующим образом может быть представлено типом на языке C: short unsigned int state; #define locked 0x4000 #define open 0x8000 (аналогично именованным битам в BIT STRING).

Определения
fixed-sized-label	::= OCTET STRING (SIZE(12))
variable-label	::= OCTET STRING
следующим образом могут быть представлены типами на языке C:
typedef unsigned char	fixed_size_label[12];
typedef struct {
unsigned short	length;
unsigned char	data[1]; /* это заполнитель для массива подходящего размера */
} variable_label;

Определение IdentType ::= SEQUENCE {
id	INT-U16,
instance	INT-U16
}
следующим образом может быть представлено типом на языке C: typedef struct {
unsigned short	id,
unsigned short	instance
} IdentType;

Определение Array1 ::= SEQUENCE OF Entry следующим образом преобразуется в представление типа языка C:
typedef struct {
unsigned	short	count;
unsigned	short	length;
Entry	data[1];	/* Заполнитель для достаточного количества записей */
} Array1;

Определения ChoiceType ::= CHOICE {
one	OneType,
two	TwoType
} следующим образом преобразуются в представления типа языка C: typedef struct {
unsigned short	choice_id;
unsigned short	length;
union {
	OneType	one;
	TwoType	two;
} data; } ChoiceType;
#define one_type_chosen	1
#define two_type_chosen	2

choice-type ::= CHOICE {
one	[1] OneType,	-- Определяет значение 1 тега в MDER.
four	[4] FourType	-- Определяет значение 4 тега в MDER.
}

Определения TestType ::= SEQUENCE {
type-id	OIDType,
value	ANY DEFINED BY type-id
} следующим образом преобразуются в представление типа языка C: typedef struct {
OIDType	type-id,
unsigned short	any_length;
char	any_data;	/* Заполнитель для типа кодированных данных */
} TestType;

Специальное значение	Мантисса	Битовое значение
NaN (не число)	+(2**23 -1)	0x007FFFFF
NRes (не с этой точностью)	-(2**23)	0x00800000
+ INFINITY (БЕСКОНЕЧНОСТЬ)	+(2**23 -2)	0x007FFFFE
- INFINITY (БЕСКОНЕЧНОСТЬ)	-(2**23 -2)	0x00800002
Зарезервировано для последующего использования	-(2**23 -1)	0x00800001

Специальное значение	Мантисса	Битовое значение
NaN	+(2**11 -1)	0x07FF
NRes	-(2**11)	0x0800
+ INFINITY (БЕСКОНЕЧНОСТЬ)	+(2**11 -2)	0x07FE
- INFINITY (БЕСКОНЕЧНОСТЬ)	-(2**11 -2)	0x0802
Зарезервировано для последующего использования	-(2**11 -1)	0x0801

Экспонента	Мантисса	Значение
-3	32 000	32.000
-1	320	32.0

Экспонента	Мантисса	Значение
1	320	3200
2	32	3200

#ifndef PHD_TYPES #define PHD_TYPES /* В следующих определениях типов могут потребоваться изменения с учетом архитектуры компилятора и компьютера. */ typedef unsigned char intu8; typedef unsigned short intu16; typedef unsigned int intu32; typedef short int inti16; typedef struct Any {

Intu16

length;

intu8

value[1];

/* Первый элемент массива */

}

Any;

typedef intu16 OID_Type; typedef intu16 PrivateOid; typedef intu16 HANDLE; typedef intu16 InstNumber; typedef intu16 NomPartition;

#define

NOM_PART_UNSPEC

0

#define

NOM_PART_OBJ

1

#define

NOM_PART_SCADA

2

#define

NOM_PART_EVT

3

#define

NOM_PART_DIM

4

#define

NOM_PART_VATTR

5

#define

NOM_PART_PGRP

6

#define

NOM_PART_SITES

7

#define

NOM_PART_INFRA

8

#define

NOM_PART_FEF

9

#define

NOM_PART_ECG_EXTN

10

#define

NOM_PART_IDCO_EXTN

11

#define

NOM_PART_PHD_DM

128

#define

NOM_PART_PHD_HF

129

#define

NOM_PART_PHD_AI

130

#define

NOM_PART_RET_CODE

255

#define

NOM_PART_EXT_NOM

256

#define

NOM_PART_PVT

1024

typedef struct TYPE { NomPartition partition; OID_Type code;

}

TYPE;

typedef struct AVA_Type { OID_Type attribute_id; Any attribute_value;

}

AVA_Type;

typedef struct AttributeList { intu16 count; intu16 length;

AVA_Type value[1];

/* Первый элемент массива */

}

AttributeList;

typedef struct AttributeIdList { intu16 count; intu16 length;

OID_Type value[1];

/* Первый элемент массива */

} AttributeIdList; typedef intu32 FLOAT_Type; typedef intuI6 SFLOAT_Type; typedef intu32 RelativeTime; typedef struct HighResRelativeTime { intu8 value[8];

}

HighResRelativeTime;

typedef struct AbsoluteTimeAdjust { intu8 value[6];

}

AbsoluteTimeAdjust;

typedef struct AbsoluteTime { intu8 century; intu8 year; intu8 month; intu8 day; intu8 hour; intu8 minute; intu8 second; intu8 sec_fractions;

}

AbsoluteTime;

typedef struct BaseOffsetTime intu32 bo_seconds; intu16 bo_fraction; inti16 bo_time_offset; } BaseOffsetTime; typedef intu16 OperationalState;

#define

OS_DISABLED

0

#define

OS_ENABLED

1

#define

OS_NOT_AVAILABLE

2

typedef struct octet_string { intu16 length;

intu8 value[1];

/* Первый элемент массива */

}

octet_string;

typedef struct SystemModel { octet_string manufacturer; octet_string model_number;

}

SystemModel;

typedef struct ProdSpecEntry { intu16 spec_type;

#define

UNSPECIFIED

0

#define

SERIAL_NUMBER

1

#define

PART_NUMBER

2

#define

HW_REVISION

3

#define

SW_REVISION

4

#define

FW_REVISION

5

#define

PROTOCOL_REVISION

6

#define

PROD_SPEC_GMDN

7

PrivateOid component_id; octet_string prod_spec;

}

ProdSpecEntry;

typedef struct ProductionSpec { intu16 count; intu16 length;

ProdSpecEntry value[1];

/* Первый элемент массива */

}

ProductionSpec;

typedef intu16 PowerStatus;

#define

ON_MAINS

0x8000

#define

ON_BATTERY

0x4000

#define

CHARGING_FULL

0x0080

#define

CHARGING_TRICKLE

0x0040

#define

CHARGING_OFF

0x0020

typedef struct BatMeasure { FLOAT_Type value; OID_Type unit;

}

BatMeasure;

typedef intu16 MeasurementStatus;

#define

MS_INVALID

0x8000

#define

MS_QUESTIONABLE

0x4000

#define

MS_NOT_AVAILABLE

0x2000

#define

MS_CALIBRATION_ONGOING

0x1000

#define

MS_TEST_DATA

0x0800

#define

MS_DEMO_DATA

0x0400

#define

MS_VALIDATED_DATA

0x0080

#define

MS_EARLY_INDICATION

0x0040

#define

MS_MSMT_ONGOING

0x0020

typedef struct NuObsValue { OID_Type metric_id; MeasurementStatus state; OID_Type unit_code; FLOAT_Type value;

}

NuObsValue;

typedef struct NuObsValueCmp { intu16 count; intu16 length;

NuObsValue value[1];

/* Первый элемент массива */

}

NuObsValueCmp;

typedef struct SampleType { intu8 sample_size; intu8 significant_bits;

}

SampleType;

#define SAMPLE_TYPE_SIGNIFICANT_BITS_SIGNED_SAMPLES 255 typedef intu 16 SaFlags;

#define

SMOOTH_CURVE

0x8000

#define

DELAYED_CURVE

0x4000

#define

STATIC_SCALE

0x2000

#define

SA_EXT_VAL_RANGE

0x1000

typedef struct SaSpec { intu16 array_size; SampleType sample_type; SaFlags flags;

}

SaSpec;

typedef struct ScaleRangeSpec8 { FLOAT_Type lower_absolute_value; FLOAT_Type upper_absolute_value; intu8 lower_scaled_value; intu8 upper_scaled_value;

}

ScaleRangeSpec8;

typedef struct ScaleRangeSpec16 { FLOAT_Type lower_absolute_value; FLOAT_Type upper_absolute_value; intu16 lower_scaled_value; intu16 upper_scaled_value;

}

ScaleRangeSpec16;

typedef struct ScaleRangeSpec32 { FLOAT_Type lower_absolute_value; FLOAT_Type upper_absolute_value; intu32 lower_scaled_value; intu32 upper_scaled_value;

}

ScaleRangeSpec32;

typedef struct EnumVal { intu16 choice; intu16 length;

#define

OBJ_ID_CHOSEN

0x0001

#define

TEXT_STRING_CHOSEN

0x0002

#define

BIT_STR_CHOSEN

0x0010

union { OID_Type enum_obj_id; octet_string enum_text_string;

intu32 enum_bit_str;

// BITS-32

} u;

}

EnumVal;

typedef struct EnumObsValue { OID_Type metric_id; MeasurementStatus state; EnumVal value;

}

EnumObsValue;

typedef struct AttrValMapEntry { OID_Type attribute_id; intu16 attribute_len;

}

AttrValMapEntry;

typedef struct AttrValMap { intu16 count; intu16 length;

AttrValMapEntry value[1];

/* Первый элемент массива */

}

AttrValMap;

typedef struct HandleAttrValMapEntry { HANDLE obj_handle; AttrValMap attr_val_map;

}

HandleAttrValMapEntry;

typedef intu16 ConfirmMode;

#define

UNCONFIRMED

0x0000

#define

CONFIRMED

0x0001

typedef struct HandleAttrValMap { intu16 count; intu16 length;

HandleAttrValMapEntry value[1];

/* Первый элемент массива */

}

HandleAttrValMap;

typedef intu16 StoSampleAlg;

#define

ST_ALG_NOS

0x0000

#define

ST_ALG_MOVING_AVERAGE

0x0001

#define

ST_ALG_RECURSIVE

0x0002

#define

ST_ALG_MIN_PICK

0x0003

#define

ST_ALG_MAX_PICK

0x0004

#define

ST_ALG_MEDIAN

0x0005

#define

ST_ALG_TRENDED

0x0200

#define

ST_ALG_NO_DOWNSAMPLING

0x0400

typedef struct SetTimeInvoke { AbsoluteTime date_time; FLOAT_Type accuracy;

}

SetTimeInvoke;

typedef struct SetBOTimeInvoke { BaseOffsetTime date_time;

}

SetBOTimeInvoke;

typedef struct SegmIdList { intu16 count; intu16 length;

InstNumber value[1];

/* Первый элемент массива */

}

SegmIdList;

typedef struct AbsTimeRange {

AbsoluteTime

from_time;

AbsoluteTime

to_time;

}

AbsTimeRange;

typedef struct BOTimeRange {

BaseOffsetTime

from_time;

BaseOffsetTime

to_time;

}

BOTimeRange;

typedef struct SegmentInfo {

InstNumber

seg_inst_no;

AttributeList

seg_info;

}

SegmentInfo;

typedef struct SegmentInfoList { intu16 count; intu16 length;

SegmentInfo value[1];

/* Первый элемент массива */

}

SegmentInfoList;

typedef struct SegmSelection { intu16 choice; intu16 length;

#define

ALL_SEGMENTS_CHOSEN

0x0001

#define

SEGM_ID_LIST_CHOSEN

0x0002

#define

ABS_TIME_RANGE_CHOSEN

0x0003

#define

BO_TIME_RANGE_CHOSEN

0x0004

union { intu16 all_segments; SegmIdList segm_id_list; AbsTimeRange abs_time_range; BOTimeRange bo_time_range; } u;

}

SegmSelection;

typedef intu16 PMStoreCapab;

#define

PMSC_VAR_NO_OF_SEGM

0x8000

#define

PMSC_SEGM_ID_LIST_SELECT

0x1000

#define

PMSC_EPI_SEG_ENTRIES

0x0800

#define

PMSC_PERI_SEG_ENTRIES

0x0400

#define

PMSC_ABS_TIME_SELECT

0x0200

#define

PMSC_CLEAR_SEGM_BY_LIST_SUP

0x0100

#define

PMSC_CLEAR_SEGM_BY_TIME_SUP

0x0080

#define

PMSC_CLEAR_SEGM_REMOVE

0x0040

#define

PMSC_CLEAR_SEGM_ALL_SUP

0x0020

#define

PMSC_MULTI_PERSON

0x0008

#define

PMSC_GET_SEGM_INFO_SUP

0x0004

#define

PMSC_GET_SEGM_ID_LIST_SUP

0x0002

typedef intu16 SegmEntryHeader;

#define

SEG_ELEM_HDR_ABSOLUTE_TIME

0x8000

#define

SEG_ELEM_HDR_RELATIVE_TIME

0x4000

#define

SEG_ELEM_HDR_HIRES_RELATIVE_TIME

0x2000

#define

SEG_ELEM_HDR_BO_TIME

0x1000

typedef struct SegmEntryElem {

OID_Type

class_id;

TYPE

metric_type;

HANDLE

handle;

AttrValMap

attr_val_map;

}

SegmEntryElem;

typedef struct SegmEntryElemList { intu16 count; intu16 length;

SegmEntryElem value[1];

/* Первый элемент массива */

}

SegmEntryElemList;

typedef struct PmSegmentEntryMap {

SegmEntryHeader

segm_entry_header;

SegmEntryElemList

segm_entry_elem_list;

}

PmSegmentEntryMap;

typedef struct SegmElemStaticAttrEntry {

OID_Type

class_id;

TYPE

metric_type;

AttributeList

attribute_list;

}

SegmElemStaticAttrEntry;

typedef struct PmSegmElemStaticAttrList { intu16 count; intu16 length;

SegmElemStaticAttrEntry value[1];

/* Первый элемент массива */

}

PmSegmElemStaticAttrList;

typedef struct TrigSegmDataXferReq {

InstNumber

seg_inst_no;

}

TrigSegmDataXferReq;

typedef intu16 TrigSegmXferRsp;

#define

TSXR_SUCCESSFUL

0

#define

TSXR_FAIL_NO_SUCH_SEGMENT

1

#define

TSXR_FAIL_SEGM_TRY_LATER

2

#define

TSXR_FAIL_SEGM_EMPTY

3

#define

TSXR_FAIL_OTHER

512

typedef struct TrigSegmDataXferRsp {

InstNumber

seg_inst_no;

TrigSegmXferRsp

trig_segm_xfer_rsp;

}

TrigSegmDataXferRsp;

typedef intu16 SegmEvtStatus;

#define

SEVTSTA_FIRST_ENTRY

0x8000

#define

SEVTSTA_LAST_ENTRY

0x4000

#define

SEVTSTA_AGENT_ABORT

0x0800

#define

SEVTSTA_MANAGER_CONFIRM

0x0080

#define

SEVTSTA_MANAGER_ABORT

0x0008

typedef struct SegmDataEventDescr {

InstNumber

segm_instance;

intu32

segm_evt_entry_index;

intu32

segm_evt_entry_count;

SegmEvtStatus

segm_evt_status;

}

SegmDataEventDescr;

typedef struct SegmentDataEvent {

SegmDataEventDescr

segm_data_event_descr;

octet_string

segm_data_event_entries;

}

SegmentDataEvent;

typedef struct SegmentDataResult {

SegmDataEventDescr

segm_data_event_descr;

}

SegmentDataResult;

typedef intu16 SegmStatType;

#define

SEGM_STAT_TYPE_UNDEFINED

0

#define

SEGM_STAT_TYPE_MINIMUM

1

#define

SEGM_STAT_TYPE_MAXIMUM

2

#define

SEGM_STAT_TYPE_AVERAGE

3

typedef struct SegmentStatisticEntry {

SegmStatType

segm_stat_type;

octet_string

segm_stat_entry;

}

SegmentStatisticEntry;

typedef struct SegmentStatistics { intu16 count; intu16 length;

SegmentStatisticEntry value[1];

/* Первый элемент массива */

}

SegmentStatistics;

typedef struct ObservationScan { HANDLE obj_handle; AttributeList attributes;

}

ObservationScan;

typedef OID_Type TimeProtocolId;

typedef intu32

AssociationVersion;

#define

ASSOC_VERSION1

0x80000000

typedef intu32

ProtocolVersion;

#define

PROTOCOL_VERSION1

0x80000000

#define

PROTOCOL_VERSION2

0x40000000

#define

PROTOCOL_VERSION3

0x20000000

typedef intu16

EncodingRules;

#define

MDER

0x8000

#define

XER

0x4000

#define

PER

0x2000

typedef struct UUID_Ident { intu8 value[16];

}

UUID_Ident;

typedef intu16 DataProtoId;

#define

DATA_PROTO_ID_20601

20601

#define

DATA_PROTO_ID_EXTERNAL

65535

typedef struct DataProto { DataProtoId data_proto_id; Any data_proto_info;

}

DataProto;

typedef struct DataProtoList { intu16 count; intu16 length;

DataProto value[1];

/* Первый элемент массива */

}

DataProtoList;

typedef struct AARQ_apdu { AssociationVersion assoc_version; DataProtoList data_proto_list;

}

AARQ_apdu;

typedef intu16 Associate_result;

#define

ACCEPTED

0

#define

REJECTED_PERMANENT

1

#define

REJECTED_TRANSIENT

2

#define

ACCEPTED_UNKNOWN_CONFIG

3

#define

REJECTED_NO_COMMON_PROTOCOL

4

#define

REJECTED_NO_COMMON_PARAMETER

5

#define

REJECTED_UNKNOWN

6

#define

REJECTED_UNAUTHORIZED

7

#define

REJECTED_UNSUPPORTED_ASSOC_VERSION

8

typedef struct AARE_apdu { Associate_result result; DataProto selected_data_proto;

}

AARE_apdu;

typedef intu16 Release_request_reason;

#define

RELEASE_REQUEST_REASON_NORMAL

0

#define

RELEASE_REQUEST_REASON_NO_MORE_CONFIGURATIONS

1

#define

RELEASE_REQUEST_REASON_CONFIGURATION_CHANGED

2

typedef struct RLRQ_apdu { Release_request_reason reason;

}

RLRQ_apdu;

typedef intu16 Release_response_reason;

#define

RELEASE_RESPONSE_REASON_NORMAL

0

typedef struct RLRE_apdu { Release_response_reason reason;

}

RLRE_apdu;

typedef intu16

Abort_reason;

#define

ABORT_REASON_UNDEFINED

0

#define

ABORT_REASON_BUFFER_OVERFLOW

1

#define

ABORT_REASON_RESPONSE_TIMEOUT

2

#define

ABORT_REASON_CONFIGURATION_TIMEOUT

3

typedef struct ABRT_apdu { Abort_reason reason;

}

ABRT_apdu;

typedef octet_string PRST_apdu; typedef intu16 InvokeIDType; typedef struct EventReportArgumentSimple { HANDLE obj_handle; RelativeTime event_time; OID_Type event_type; Any event_info;

}

EventReportArgumentSimple;

typedef struct GetArgumentSimple

{ HANDLE obj_handle; AttributeIdList attribute_id_list;

}

GetArgumentSimple;

typedef intu16 ModifyOperator;

#define

REPLACE

0

#define

ADD_VALUES

1

#define

REMOVE_VALUES

2

#define

SET_TO_DEFAULT

3

typedef struct AttributeModEntry { ModifyOperator modify_operator; AVA_Type attribute;

}

AttributeModEntry;

typedef struct ModificationList { intu16 count; intu16 length;

AttributeModEntry value[1];

/* Первый элемент массива */

}

ModificationList;

typedef struct SetArgumentSimple { HANDLE obj_handle; ModificationList modification_list;

}

SetArgumentSimple;

typedef struct ActionArgumentSimple { HANDLE obj_handle; OID_Type action_type; Any action_info_args;

}

ActionArgumentSimple;

typedef struct EventReportResultSimple { HANDLE obj_handle; RelativeTime currentTime; OID_Type event_type; Any event_reply_info;

}

EventReportResultSimple;

typedef struct GetResultSimple { HANDLE obj_handle; AttributeList attribute_list;

}

GetResultSimple;

typedef struct TypeVer { OID_Type type; intu16 version;

}

TypeVer;

typedef struct TypeVerList { intu16 count; intu16 length;

TypeVer value[1];

/* Первый элемент массива */

}

TypeVerList;

typedef struct SetResultSimple { HANDLE obj_handle; AttributeList attribute_list;

}

SetResultSimple;

typedef struct ActionResultSimple { HANDLE obj_handle; OID_Type action_type; Any action_info_args;

}

ActionResultSimple;

typedef intu16 ERROR;

#define

NO_SUCH_OBJECT_INSTANCE

1

#define

NO_SUCH_ACTION

9

#define

INVALID_OBJECT_INSTANCE

17

#define

PROTOCOL_VIOLATION

23

#define

NOT_ALLOWED_BY_OBJECT

24

#define

ACTION_TIMED_OUT

25

#define

ACTION_ABORTED

26

typedef struct ErrorResult { ERROR error_value; Any parameter;

}

ErrorResult;

typedef intu16 RorjProblem;

#define

UNRECOGNIZED_APDU

0

#define

BADLY_STRUCTURED_APDU

2

#define

UNRECOGNIZED_OPERATION

101

#define

RESOURCE_LIMITATION

103

#define

UNEXPECTED_ERROR

303

typedef struct RejectResult { RorjProblem problem;

}

RejectResult;

typedef struct DATA_apdu { InvokeIDType invoke_id; struct { intu16 choice; intu16 length;

#define

ROIV_CMIP_EVENT_REPORT_CHOSEN

0x0100

#define

ROIV_CMIP_CONFIRMED_EVENT_REPORT_CHOSEN

0x0101

#define

ROIV_CMIP_GET_CHOSEN

0x0103

#define

ROIV_CMIP_SET_CHOSEN

0x0104

#define

ROIV_CMIP_CONFIRMED_SET_CHOSEN

0x0105

#define

ROIV_CMIP_ACTION_CHOSEN

0x0106

#define

ROIV_CMIP_CONFIRMED_ACTION_CHOSEN

0x0107

#define

RORS_CMIP_CONFIRMED_EVENT_REPORT_CHOSEN

0x0201

#define

RORS_CMIP_GET_CHOSEN

0x0203

#define

RORS_CMIP_CONFIRMED_SET_CHOSEN

0x0205

#define

RORS_CMIP_CONFIRMED_ACTION_CHOSEN

0x0207

#define

ROER_CHOSEN

0x0300

#define

RORJ_CHOSEN

0x0400

union { EventReportArgumentSimple roiv_cmipEventReport; EventReportArgumentSimple roiv_cmipConfirmedEventReport; GetArgumentSimple roiv_cmipGet; SetArgumentSimple roiv_cmipSet; SetArgumentSimple roiv_cmipConfirmedSet; ActionArgumentSimple roiv_cmipAction; ActionArgumentSimple roiv_cmipConfirmedAction; EventReportResultSimple rors_cmipConfirmedEventReport; GetResultSimple rors_cmipGet; SetResultSimple rors_cmipConfirmedSet; ActionResultSimple rors_cmipConfirmedAction; ErrorResult roer; RejectResult rorj; } u; } choice; } DATA_apdu; typedef struct APDU { intu16 choice; intu16 length;

#define

AARQ_CHOSEN

0xE200

#define

AARE_CHOSEN

0xE300

#define

RLRQ_CHOSEN

0xE400

#define

RLRE_CHOSEN

0xE500

#define

ABRT_CHOSEN

0xE600

#define

PRST_CHOSEN

0xE700

union { AARQ_apdu aarq; AARE_apdu aare; RLRQ_apdu rlrq; RLRE_apdu rlre; ABRT_apdu abrt; PRST_apdu prst; } u; } APDU; typedef intu32 NomenclatureVersion;

#define

NOM_VERSION1

0x80000000

typedef intu32 FunctionalUnits;

#define

FUN_UNITS_UNIDIRECTIONAL

0x80000000

#define

FUN_UNITS_HAVETESTCAP

0x40000000

#define

FUN_UNITS_CREATETESTASSOC

0x20000000

typedef intu32 SystemType;

#define

SYS_TYPE_MANAGER

0x80000000

#define

SYS_TYPE_AGENT

0x00800000

typedef intu16 ConfigId;

#define

MANAGER_CONFIG_RESPONSE

0x0000

#define

STANDARD_CONFIG_START

0x0001

#define

STANDARD_CONFIG_END

0x3FFF

#define

EXTENDED_CONFIG_START

0x4000

#define

EXTENDED_CONFIG_END

0x7FFF

#define

RESERVED_START

0x8000

#define

RESERVED_END

0xFFFF

typedef intu16 DataReqModeFlags;

#define

DATA_REQ_SUPP_STOP

0x8000

#define

DATA_REQ_SUPP_SCOPE_ALL

0x0800

#define

DATA_REQ_SUPP_SCOPE_CLASS

0x0400

#define

DATA_REQ_SUPP_SCOPE_HANDLE

0x0200

#define

DATA_REQ_SUPP_MODE_SINGLE_RSP

0x0080

#define

DATA_REQ_SUPP_MODE_TIME_PERIOD

0x0040

#define

DATA_REQ_SUPP_MODE_TIME_NO_LIMIT

0x0020

#define

DATA_REQ_SUPP_PERSON_ID

0x0010

#define

DATA_REQ_SUPP_INIT_AGENT

0x0001

typedef struct DataReqModeCapab { DataReqModeFlags data_req_mode_flags; intu8 data_req_init_agent_count; intu8 data_req_init_manager_count;

}

DataReqModeCapab;

typedef struct PhdAssociationInformation { ProtocolVersion protocolVersion; EncodingRules encodingRules; NomenclatureVersion nomenclatureVersion; FunctionalUnits functionalUnits; SystemType systemType; octet_string_system_id; intu 16dev_config_id; DataReqModeCapab data_req_mode_capab; AttributeList optionList;

}

PhdAssociationInformation;

typedef struct ManufSpecAssociationInformation { UUID_Ident data_proto_id_ext; Any data_proto_info_ext;

}

ManufSpecAssociationInformation;

typedef intu16 MdsTimeCapState;

#define

MDS_TIME_CAPAB_REAL_TIME_CLOCK

0x8000

#define

MDS_TIME_CAPAB_SET_CLOCK

0x4000

#define

MDS_TIME_CAPAB_RELATIVE_TIME

0x2000

#define

MDS_TIME_CAPAB_HIGH_RES_RELATIVE_TIME

0x1000

#define

MDS_TIME_CAPAB_SYNC_ABS_TIME

0x0800

#define

MDS_TIME_CAPAB_SYNC_REL_TIME

0x0400

#define

MDS_TIME_CAPAB_SYNC_HI_RES_RELATIVE_TIME

0x0200

#define

MDS_TIME_CAPAB_BO_TIME

0x0100

#define

MDS_TIME_STATE_ABS_TIME_SYNCED

0x0080

#define

MDS_TIME_STATE_REL_TIME_SYNCED

0x0040

#define

MDS_TIME_STATE_HI_RES_RELATIVE_TIME_SYNCED

0x0020

#define

MDS_TIME_MGR_SET_TIME

0x0010

#define

MDS_TIME_CAPAB_SYNC_BO_TIME

0x0008

#define

MDS_TIME_STATE_BO_TIME_SYNCED

0x0004

#define

MDS_TIME_STATE_BO_TIME_UTC_ALIGNED

0x0002

#define

MDS_TIME_DST_RULES_ENABLED

0x0001

typedef struct MdsTimeInfo { MdsTimeCapState mds_time_cap_state; TimeProtocolId time_sync_protocol; RelativeTime time_sync_accuracy; intu16 time_resolution_abs_time; intu16 time_resolution_rel_time; intu32 time_resolution_high_res_time;

}

MdsTimeInfo;

typedef intu8 AuthBody;

#define

AUTH_BODY_EMPTY

0

#define

AUTH_BODY_IEEE_11073

1

#define

AUTH_BODY_CONTINUA

2

#define

AUTH_BODY_EXPERIMENTAL

254

#define

AUTH_BODY_RESERVED

255

typedef intu8 AuthBodyStrucType; typedef struct AuthBodyAndStrucType { AuthBody auth_body; AuthBodyStrucType auth_body_struc_type;

}

AuthBodyAndStrucType;

typedef struct RegCertData { AuthBodyAndStrucType auth_body_and_struc_type; Any auth_body_data;

}

RegCertData;

typedef struct RegCertDataList { intu16 count; intu16 length;

RegCertData value[1];

/* Первый элемент массива */

}

RegCertDataList;

typedef octet_string EnumPrintableString; typedef intu16 PersonId;

#define

UNKNOWN_PERSON_ID

0xFFFF

typedef intu16 MetricSpecSmall;

#define

MSS_AVAIL_INTERMITTENT

0x8000

#define

MSS_AVAIL_STORED_DATA

0x4000

#define

MSS_UPD_APERIODIC

0x2000

#define

MSS_MSMT_APERIODIC

0x1000

#define

MSS_MSMT_PHYS_EV_ID

0x0800

#define

MSS_MSMT_BTB_METRIC

0x0400

#define

MSS_ACC_MANAGER_INITIATED

0x0080

#define

MSS_ACC_AGENT_INITIATED

0x0040

#define

MSS_CAT_MANUAL

0x0008

#define

MSS_CAT_SETTING

0x0004

#define

MSS_CAT_CALCULATION

0x0002

typedef struct MetricStructureSmall { intu8 ms_struct;

#define

MS_STRUCT_SIMPLE

0

#define

MS_STRUCT_COMPOUND

1

#define

MS_STRUCT_RESERVED

2

#define

MS_STRUCT_COMPOUND_FIX

3

intu8 ms_comp_no;

}

MetricStructureSmall;

typedef struct MetricIdList { intu16 count; intu16 length;

OID_Type value[1];

/* Первый элемент массива */

}

MetricIdList;

typedef struct SupplementalTypeList { intu16 count; intu16 length;

TYPE value[1];

/* Первый элемент массива */

}

SupplementalTypeList;

typedef struct ObservationScanList { intu16 count; intu16 length;

ObservationScan value[1];

/* Первый элемент массива */

}

ObservationScanList;

typedef struct ScanReportPerVar { intu16 person_id; ObservationScanList obs_scan_var;

}

ScanReportPerVar;

typedef struct ScanReportPerVarList { intu16 count; intu16 length;

ScanReportPerVar value[1];

/* Первый элемент массива */

}

ScanReportPerVarList;

typedef intu16 DataReqId;

#define

DATA_REQ_ID_MANAGER_INITIATED_MIN

0x0000

#define

DATA_REQ_ID_MANAGER_INITIATED_MAX

0xEFFF

#define

DATA_REQ_ID_AGENT_INITIATED_CONFIRMED

0xF000

#define

DATA_REQ_ID_AGENT_INITIATED_UNCONFIRMED

0xF001

typedef struct ScanReportInfoMPVar { DataReqId data_req_id; intu16 scan_report_no; ScanReportPerVarList scan_per_var;

}

ScanReportInfoMPVar;

typedef struct ObservationScanFixed { HANDLE obj_handle; octet_string obs_val_data;

}

ObservationScanFixed;

typedef struct ObservationScanFixedList { intu16 count; intu16 length;

ObservationScanFixed value[1];

/* Первый элемент массива */

}

ObservationScanFixedList;

typedef struct ScanReportPerFixed { intu16 person_id; ObservationScanFixedList obs_scan_fix;

}

ScanReportPerFixed;

typedef struct ScanReportPerFixedList { intu16 count; intu16 length;

ScanReportPerFixed value[1];

/* Первый элемент массива */

}

ScanReportPerFixedList;

typedef struct ScanReportInfoMPFixed { DataReqId data_req_id; intu16 scan_report_no; ScanReportPerFixedList scan_per_fixed;

}

ScanReportInfoMPFixed;

typedef struct ScanReportInfoVar { DataReqId data_req_id; intu16 scan_report_no; ObservationScanList obs_scan_var;

}

ScanReportInfoVar;

typedef struct ScanReportInfoFixed { DataReqId data_req_id; intu16 scan_report_no; ObservationScanFixedList obs_scan_fixed;

}

ScanReportInfoFixed;

typedef octet_string ObservationScanGrouped; typedef struct ScanReportInfoGroupedList { intu16 count; intu16 length;

ObservationScanGrouped value[1];

/* Первый элемент массива */

}

ScanReportInfoGroupedList;

typedef struct ScanReportInfoGrouped { DataReqId data_req_id; intu16 scan_report_no; ScanReportInfoGroupedList obs_scan_grouped;

}

ScanReportInfoGrouped;

typedef struct ScanReportPerGrouped { PersonId person_id; ObservationScanGrouped obs_scan_grouped;

}

ScanReportPerGrouped;

typedef struct ScanReportPerGroupedList { intu16 count; intu16 length;

ScanReportPerGrouped value[1];

/* Первый элемент массива */

}

ScanReportPerGroupedList;

typedef struct ScanReportInfoMPGrouped { DataReqId data_req_id; intu16 scan_report_no; ScanReportPerGroupedList scan_per_grouped;

}

ScanReportInfoMPgrouped;

typedef struct ConfigObject { OID_Type obj_class; HANDLE obj_handle; AttributeList attributes;

}

ConfigObject;

typedef struct ConfigObjectList { intu16 count; intu16 length;

ConfigObject value[1];

/* Первый элемент массива */

}

ConfigObjectList;

typedef struct ConfigReport { ConfigId config_report_id; ConfigObjectList config_obj_list;

}

ConfigReport;

typedef intu16 ConfigResult;

#define

ACCEPTED_CONFIG

0x0000

#define

UNSUPPORTED_CONFIG

0x0001

#define

STANDARD_CONFIG_UNKNOWN

0x0002

typedef struct ConfigReportRsp { ConfigId config_report_id; ConfigResult config_result;

}

ConfigReportRsp;

typedef intu16 DataReqMode;

#define

DATA_REQ_START_STOP

0x8000

#define

DATA_REQ_CONTINUATION

0x4000

#define

DATA_REQ_SCOPE_ALL

0x0800

#define

DATA_REQ_SCOPE_TYPE

0x0400

#define

DATA_REQ_SCOPE_HANDLE

0x0200

#define

DATA_REQ_MODE_SINGLE_RSP

0x0080

#define

DATA_REQ_MODE_TIME_PERIOD

0x0040

#define

DATA_REQ_MODE_TIME_NO_LIMIT

0x0020

#define

DATA_REQ_MODE_DATA_REQ_PERSON_ID

0x0008

typedef struct HANDLEList { intu16 count; intu16 length;

HANDLE value[1];

/* Первый элемент массива */

}

HANDLEList;

typedef struct DataRequest { DataReqId data_req_id; DataReqMode data_req_mode; RelativeTime data_req_time; intu16 DataRequest_data_req_person_id; OID_Type data_req_class; HANDLEList data_req_obj_handle_list;

}

DataRequest;

typedef intu16 DataReqResult;

#define

DATA_REQ_RESULT_NO_ERROR

0

#define

DATA_REQ_RESULT_UNSPECIFIC_ERROR

1

#define

DATA_REQ_RESULT_NO_STOP_SUPPORT

2

#define

DATA_REQ_RESULT_NO_SCOPE_ALL_SUPPORT

3

#define

DATA_REQ_RESULT_NO_SCOPE_CLASS_SUPPORT

4

#define

DATA_REQ_RESULT_NO_SCOPE_HANDLE_SUPPORT

5

#define

DATA_REQ_RESULT_NO_MODE_SINGLE_RSP_SUPPORT

6

#define

DATA_REQ_RESULT_NO_MODE_TIME_PERIOD_SUPPORT

7

#define

DATA_REQ_RESULT_NO_MODE_TIME_NO_LIMIT_SUPPORT

8

#define

DATA_REQ_RESULT_NO_PERSON_ID_SUPPORT

9

#define

DATA_REQ_RESULT_UNKNOWN_PERSON_ID

11

#define

DATA_REQ_RESULT_UNKNOWN_CLASS

12

#define

DATA_REQ_RESULT_UNKNOWN_HANDLE

13

#define

DATA_REQ_RESULT_UNSUPP_SCOPE

14

#define

DATA_REQ_RESULT_UNSUPP_MODE

15

#define

DATA_REQ_RESULT_INIT_MANAGER_OVERFLOW

16

#define

DATA_REQ_RESULT_CONTINUATION_NOT_SUPPORTED

17

#define

DATA_REQ_RESULT_INVALID_REQ_ID

18

typedef struct DataResponse { RelativeTime rel_time_stamp; DataReqResult data_req_result; OID_Type event_type; Any event_info;

}

DataResponse;

typedef FLOAT_Type SimpleNuObsValue; typedef struct SimpleNuObsValueCmp { intu16 count; intu16 length;

SimpleNuObsValue value[1];

/* Первый элемент массива */

}

SimpleNuObsValueCmp;

typedef SFLOAT_Type BasicNuObsValue; typedef struct BasicNuObsValueCmp { intu16 count; intu16 length;

BasicNuObsValue value[1];

/* Первый элемент массива */

}

BasicNuObsValueCmp;

#endif /* PHD_TYPES */

0xE2	0x00			APDU CHOICE Type (AarqApdu)
0x00	0x32			CHOICE.length = 50
0x80	0x00	0x00	0x00	assoc-version
0x00	0x01	0x00	0x2A	data-proto-list.count = 1 | length = 42
0x50	0x79			data-proto-id = 20601
0x00	0x26			data-proto-info length = 38
0x20	0x00	0x00	0x00	protocol-version <21>
0xA0	0x00			encoding-rules = MDER или PER
0x80	0x00	0x00	0x00	nomenclature-version
0x00	0x00	0x00	0x00	functional-units (например, флаг возможности перейти к тестовой ассоциации)
0x00	0x80	0x00	0x00	system-type = sys-type-agent
0x00	0x08			system-id length = 8 и значение
0x88	0x77	0x66	0x55	0x44	0x33	0x22	0x11
0x40	0x00			dev-config-id
0x00	0x81	0x01	0x01	data-req-mode-capab
0x00	0x00	0x00	0x00	option-list.count = 0 | option-list.length = 0

0xE3	0x00			APDU CHOICE Type (AareApdu)
0x00	0x2C			CHOICE.length = 44
0x00	0x03			result = accepted-unknown-config
0x50	0x79			data-proto-id = 20601
0x00	0x26			data-proto-info length = 38
0x20	0x00	0x00	0x00	protocol-version
0x80	0x00			encoding-rules = MDER
0x80	0x00	0x00	0x00	nomenclature-version
0x00	0x00	0x00	0x00	functional-units
0x80	0x00	0x00	0x00	system-type = sys-type-manager
0x00	0x08			system-id length = 8 и значение
0x11	0x22	0x33	0x44	0x55	0x66	0x77	0x88
0x00	0x00			Ответ менеджера в dev-config-id всегда 0
0x00	0x00	0x00	0x00	Ответ менеджера в data-req-mode-capab всегда 0
0x00	0x00	0x00	0x00	option-list.count = 0 | option-list.length = 0

0xE7	0x00				APDU CHOICE Type (PrstApdu)
0x00	0x70				CHOICE.length = 112
0x00	0x6E				OCTET STRING.length = 110
0x43	0x21				invoke-id = 0x4321 (начало DataApdu. Кодирование MDER.)
0x01	0x01				CHOICE(Remote Operation Invoke | Confirmed Event Report)
0x00	0x68				CHOICE.length = 104
0x00	0x00				obj-handle = 0 (объект MDS)
0xFF	0xFF	0xFF	0xFF		event-time = у агента нет часов относительного времени
0x0D	0x1C				event-type = MDC_NOTI_CONFIG
0x00	0x5E				event-info.length = 94 (начало ConfigReport)
0x40	0x00				config-report-id
0x00	0x02				config-obj-list.count = 2, будут объявляться объекты измерений
0x00	0x58				config-obj-list.length = 88
0x00	0x06				obj-class = MDC_MOC_VMO_METRIC_NU
0x00	0x01				obj-handle = 1 ( Первое измерение соответствует весу тела)
0x00	0x04				attributes.count = 4
0x00	0x24				attributes.length = 36
0x09	0x2F				attribute-id = MDC_ATTR_ID_TYPE
0x00	0x04				attribute-value.length = 4
0x00	0x02	0xE1	0x40		MDC_PART_SCADA | MDC_MASS_BODY_ACTUAL
0x0A	0x46				attribute-id = MDC_ATTR_METRIC_SPEC_SMALL
0x00	0x02				attribute-value.length = 2
0xD0	0x40				intermittent, stored data, msmt aperiodic, agent init, measured
0x09	0x96				attribute-id = MDC_ATTR_UNIT_CODE
0x00	0x02				attribute-value.length = 2
0x06	0xC3				MDC_DIM_KILO_G
0x0A	0x55				attribute-id = MDC_ATTR_ATTRIBUTE_VAL_MAP
0x00	0x0C				attribute-value.length = 12
0x00	0x02				AttrValMap.count = 2
0x00	0x08				AttrValMap.length = 8
0x0A	0x56	0x00	0x04		MDC_ATTR_NU_VAL_OBS_SIMP | value length = 4
0x09	0x90	0x00	0x08		MDC_ATTR_TIME_STAMP_ABS | value length = 8
0x00	0x06				obj-class = MDC_MOC_VMO_METRIC_NU
0x00	0x02				obj-handle = 2 ( Второе измерение соответствует жирам тела)
0x00	0x04				attributes.count = 4
0x00	0x24				attributes.length = 36
0x09	0x2F				attribute-id = MDC_ATTR_ID_TYPE
0x00	0x04				attribute-value.length = 4
0x00	0x02	0xE1	0x4C		MDC_PART_SCADA | MDC_BODY_FAT
0x0A	0x46				attribute-id = MDC_ATTR_METRIC_SPEC_SMALL
0x00	0x02				attribute-value.length = 2
0xD0	0x42				intermittent, stored data, msmt aperiodic, agent init, calculated
0x09	0x96				attribute-id = MDC_ATTR_UNIT_CODE
0x00	0x02				attribute-value.length = 2
0x02	0x20				MDC_DIM_PERCENT
0x0A	0x55				attribute-id = MDC_ATTR_ATTRIBUTE_VAL_MAP
0x00	0x0C				attribute-value.length = 12
0x00	0x02				AttrValMap.count = 2
0x00	0x08				AttrValMap.length = 8
0x0A	0x56	0x00	0x04		MDC_ATTR_NU_VAL_OBS_SIMP, 4
0x09	0x90	0x00	0x08		MDC_ATTR_TIME_STAMP_ABS, 8

0xE7	0x00				APDU CHOICE Type (PrstApdu)
0x00	0x16				CHOICE.length = 22
0x00	0x14				OCTET STRING.length = 20
0x43	0x21				invoke-id = 0x4321 (начало DataApdu. Кодирование MDER.)
0x02	0x01				CHOICE (Remote Operation Response | Confirmed Event Report)
0x00	0x0E				CHOICE.length = 14
0x00	0x00				obj-handle = 0 (объект MDS)
0xTT	0xTT	0xTT	0xTT		currentTime = текущий счетчик менеджера (1/8 миллисекунды)
0x0D	0x1C				event-type = MDC_NOTI_CONFIG
0x00	0x04				event-reply-info.length = 4
0x40	0x00				ConfigReportRsp.config-report-id = 0x4000
0x00	0x00				ConfigReportRsp.config-result = accepted-config

0xE7	0x00				APDU CHOICE Type (PrstApdu)
0x00	0x0E				CHOICE.length = 14
0x00	0x0C				OCTET STRING.length = 12
0x34	0x56				invoke-id = 0x3456 (начало DataApdu. Кодирование MDER)
0x01	0x03				CHOICE (Remote Operation Invoke | Get)
0x00	0x06				CHOICE.length = 6
0x00	0x00				obj-handle = 0 (объект MDS)
0x00	0x00				attribute-id-list.count = 0 (все атрибуты)
0x00	0x00				attribute-id-list.length = 0

0xE7	0x00				APDU CHOICE Type (PrstApdu)
0x00	0x6E				CHOICE.length = 110
0x00	0x6C				OCTET STRING.length = 108
0x34	0x56				invoke-id = 0x3456 (зеркалировано из запроса) (начало DataApdu. Кодирование MDER.)
0x02	0x03				CHOICE (Remote Operation Response | Get)
0x00	0x66				CHOICE.length = 102
0x00	0x00				obj-handle = 0 (объект MDS)
0x00	0x06				attribute-list.count = 6
0x00	0x60				attribute-list.length = 96
0x0A	0x5A				attribute-id = MDC_ATTR_SYS_TYPE_SPEC_LIST
0x00	0x08				attribute-value.length = 8
0x00	0x01				TypeVerList count = 1
0x00	0x04				TypeVerList length = 4
0x10	0x0F				type = MDC_DEV_SPEC_PROFILE_SCALE
0x00	0x01				version = версия 1 специализации
0x09	0x28				attribute-id = MDC_ATTR_ID_MODEL
0x00	0x1A				attribute-value.length = 26
0x00	0x0A	0x54	0x68		string.length = 10 | "TheCompany"
0x65	0x43	0x6F	0x6D
0x70	0x61	0x6E	0x79
0x00	0x0C	0x54	0x68		string.length = 12 | "TheScaleABC\0"
0x65	0x53	0x63	0x61
0x6C	0x65	0x41	0x42
0x43	0x00
0x09	0x84				attribute-id = MDC_ATTR_SYS_ID
0x00	0x0A				attribute-value.length = 10
0x00	0x08	0x88	0x77		0x66	0x55	0x44	0x33
0x22	0x11				octet string length = 8 | EUI-64
0x0A	0x44				attribute-id = MDC_ATTR_DEV_CONFIG_ID
0x00	0x02				attribute-value.length = 2
0x40	0x00				dev-config-id = 16384 (extended-config-start)
0x09	0x2D				attribute-id = MDC_ATTR_ID_PROD_SPECN
0x00	0x12				attribute-value.length = 18
0x00	0x01				ProductionSpec.count = 1
0x00	0x0E				ProductionSpec.length = 14
0x00	0x01				ProdSpecEntry.spec-type = 1 (серийный номер)
0x00	0x00				ProdSpecEntry.component-id = 0
0x00	0x08	0x44	0x45	string length = 8 | prodSpecEntry.prod-spec = "DE124567"
0x31	0x32	0x34	0x35
0x36	0x37
0x09	0x87				attribute-id = MDC_ATTR_TIME_ABS
0x00	0x08				attribute-value.length = 8
0x20	0x07	0x02	0x01		AbsoluteTime = 2007-02-01T12:05:0000

0xE7	0x00				APDU CHOICE Type (PrstApdu)
0x00	0x3A				CHOICE.length = 58
0x00	0x38				OCTET STRING.length = 56
0x43	0x21				invoke-id = 0x4321 (начало DataApdu. Кодирование MDER.)
0x01	0x01				CHOICE(Remote Operation Invoke | Confirmed Event Report)
0x00	0x32				CHOICE.length = 50
0x00	0x00				obj-handle = 0 (объект MDS)
0xFF	0xFF	0xFF	0xFF		event-time = у агента нет часов относительного времени
0x0D	0x1D				event-type = MDC_NOTI_SCAN_REPORT_FIXED
0x00	0x28				event-info.length = 40
0xF0	0x00				ScanReportInfoFixed.data-req-id = 0xF000
0x00	0x00				ScanReportInfoFixed.scan-report-no = 0
0x00	0x02				ScanReportInfoFixed.obs-scan-fixed.count = 2
0x00	0x20				ScanReportInfoFixed.obs-scan-fixed.length = 32
0x00	0x01				ScanReportInfoFixed.obs-scan-fixed.value[0].obj-handle = 1
0x00	0x0C				ScanReportInfoFixed.obs-scan-fixed,value[0].obs-val-data.length = 12
0xFF	0x00	0x02	0x70		Simple-Nu-Observed-Value = 62.4
0x20	0x07	0x02	0x01		Absolute-Time-Stamp = 2007-02-01T12:10:0000
0x12	0x10	0x00	0x00
0x00	0x02				ScanReportInfoFixed.obs-scan-fixed.value[1].obj-handle = 2
0x00	0x0C				ScanReportInfoFixed.obs-scan-fixed.value[1].obs-val-data.length = 12
0xFF	0x00	0x01	0x00		Simple-Nu-Observed-Value = 25.6
0x20	0x07	0x02	0x01		Absolute-Time-Stamp = 2007-02-01T12:10:0000
0x12	0x10	0x00	0x00

0xE7	0x00		APDU CHOICE Type (PrstApdu)
0x00	0x12		CHOICE.length = 18
0x00	0x10		OCTET STRING.length = 16
0x43	0x21		invoke-id = 0x4321 (начало DataApdu. Кодирование MDER.)
0x02	0x01		CHOICE(Remote Operation Response | Confirmed Event Report)
0x00	0x0A		CHOICE.length = 10
0x00	0x00		obj-handle = 0 (объект MDS)
0xTT	0xTT	0xTT	0xTT	currentTime = текущий счетчик менеджера (1/8 миллисекунды)
0x0D	0x1D		event-type = MDC_NOTI_SCAN_REPORT_FIXED
0x00	0x00		event-reply-info.length = 0

0xE7	0x00				APDU CHOICE Type (PrstApdu)
0x00	0x1E				CHOICE.length = 30
0x00	0x1C				OCTET STRING.length = 28
0x76	0x54				invoke-id = 0x7654 (начало DataApdu. Кодирование MDER.)
0x01	0x07				CHOICE(Remote Operation Invoke | Confirmed Action)
0x00	0x16				CHOICE.length = 22
0x00	0x00				obj-handle = 0 (объект MDS)
0x0C	0x1B				action-type = MDC_ACT_DATA_REQUEST
0x00	0x10				action-info-args.length = 16
0x01	0x00				data-req-id = 0x0100
0x84	0x80				data-req-mode = Start | Scope Class | Mode SingleRsp
0x00	0x00	0x00	0x00		data-req-time = не используется в этом режиме
0x00	0x00				data-req-person-id = не используется в этом режиме
0x00	0x06				data-req-class = MDC_MOC_VMO_METRIC_NU
0x00	0x00	0x00	0x00		data-req-obj-handle-list = не используется в этом режиме (count = 0, length = 0)

0xE7	0x00				APDU CHOICE Type (PrstApdu)
0x00	0x40				CHOICE.length = 64
0x00	0x3E				OCTET STRING.length = 62
0x76	0x54				invoke-id = 0x7654 (начало DataApdu. Кодирование MDER.)
0x02	0x07				CHOICE (Remote Operation Response | Confirmed Action)
0x00	0x38				CHOICE.length = 56
					ActionResultSimple
0x00	0x00				obj-handle = 0 (объект MDS)
0x0C	0x1B				action-type = MDC_ACT_DATA_REQUEST
0x00	0x32				action-info-args.length = 50
					DataResponse
0xFF	0xFF	0xFF	0xFF		rel-time-stamp = у агента нет часов относительного времени
0x00	0x00				data-req-result = 0
0x0D	0x1D				event-type = MDC_NOTI_SCAN_REPORT_FIXED
0x00	0x28				event-info.length = 40
0x01	0x00				ScanReportInfoFixed.data-req-id = 0x0100
0x00	0x00				ScanReportInfoFixed.scan-report-no = 0
0x00	0x02				ScanReportInfoFixed.obs-scan-fixed.count = 2
0x00	0x20				ScanReportInfoFixed.obs-scan-fixed.length = 32
0x00	0x01				ScanReportInfoFixed.obs-scan-fixed.value[0].obj-handle = 1
0x00	0x0C				ScanReportInfoFixed.obs-scan-fixed.value[0].obs-val-data.length = 12
0xFF	0x00	0x02	0x70		Simple-Nu-Observed-Value = 62.4
0x20	0x07	0x02	0x01		Absolute-Time-Stamp = 2007-02-01T12:10:0000
0x12	0x10	0x00	0x00
0x00	0x02				ScanReportInfoFixed.obs-scan-fixed.value[1].obj-handle = 2
0x00	0x0C				ScanReportInfoFixed.obs-scan-fixed.value[1].obs-val-data.length = 12
0xFF	0x00	0x01	0x00		Simple-Nu-Observed-Value = 25.6
0x20	0x07	0x02	0x01		Absolute-Time-Stamp = 2007-02-01T12:10:0000
0x12	0x10	0x00	0x00

0xE7	0x00			APDU CHOICE Type (DataApdu)
0x00	0x2A			CHOICE.length = 42
0x00	0x28			OCTET STRING.length = 40
0x43	0x21			invoke-id = 0x4321 (начало DataApdu. Кодирование MDER.)
0x01	0x00			CHOICE (Remote Operation Invoke | Event Report)
0x00	0x22			CHOICE.length = 34
0x00	0x00			obj-handle = 0 (объект MDS)
0xFF	0xFF	0xFF	0xFF	event-time = у агента нет часов относительного времени
0x0D	0x1D			event-type = MDC_NOTI_SCAN_REPORT_FIXED
0x00	0x18			event-info.length = 24
0x00	0x01			ScanReportInfoFixed.data-req-id = 1
0x00	0x00			ScanReportInfoFixed.scan-report-no = 0
0x00	0x01			ScanReportInfoFixed.obs-scan-fixed.count = 1
0x00	0x0E			ScanReportInfoFixed.obs-scan-fixed.length = 14
0x00	0x01			ScanReportInfoFixed.obs-scan-fixed.value[0].obj-handle = 1 PlethWave
0x00	0x0C			ScanReportInfoFixed.obs-scan-fixed.value[0].obs-val-data.length = 12
0x00	0x0A			Simple-Sa-Observed-Value OCTET STRING length = 10
0XSS	0xSS	0xSS	0xSS	Считывания
0XSS	0xSS	0xSS	0xSS	Считывания
0xSS	0xSS			Считывания

0xE7	0x00			APDU CHOICE Type (PrstApdu)
0x00	0x32			CHOICE.length = 50
0x00	0x30			OCTET STRING.length = 48
0x43	0x2A			invoke-id = 0x432A (начало DataApdu. Кодирование MDER.)
0x01	0x00			CHOICE (Remote Operation Invoke | Event Report)
0x00	0x2A			CHOICE.length = 42
0x00	0x00			obj-handle = 0 (объект MDS)
0xFF	0xFF	0xFF	0xFF	event-time = у агента нет часов относительного времени
0x0D	0x1D			event-type = MDC_NOTI_SCAN_REPORT_FIXED
0x00	0x20			event-info.length = 32
0x00	0x01			ScanReportInfoFixed.data-req-id = 1
0x00	0x09			ScanReportInfoFixed.scan-report-no = 9
0x00	0x02			ScanReportInfoFixed.obs-scan-fixed.count = 2
0x00	0x16			ScanReportInfoFixed.obs-scan-fixed.length = 22
0x00	0x01			ScanReportInfoFixed.obs-scan-fixed.value[0].obj-handle = 1 PlethWave
0x00	0x0C			ScanReportInfoFixed.obs-scan-fixed.value[0].obs-val-data.length = 12
0x00	0x0A			Simple-Sa-Observed-Value OCTET STRING length = 10
0XSS	0xSS	0xSS	0xSS	Считывания
0XSS	0xSS	0xSS	0xSS	Считывания
0xSS	0xSS			Считывания
0x00	0x02			ScanReportInfoFixed.obs-scan-fixed.value[1].obj-handle = 2 SpO2
0x00	0x04			ScanReportInfoFixed.obs-scan-fixed.value[1].obs-val-data.length = 4
0xFF	0x00	0x03	0xDF	Simple-Nu-Observed-Value = 99.1

0xE7	0x00			APDU CHOICE Type (PrstApdu)
0x00	0xA0			CHOICE.length = 160
0x00	0x9E			OCTET STRING.length = 158
0x03	0x21			invoke-id = 0x0321 (начало DataApdu. Кодирование MDER.)
0x01	0x01			CHOICE(Remote Operation Invoke | Confirmed Event Report)
0x00	0x98			CHOICE.length = 152
0x00	0x00			obj-handle = 0 (объект MDS)
0xFF	0xFF	0xFF	0xFF	event-time = у агента нет часов относительного времени
0x0D	0x1C			event-type = MDC_NOTI_CONFIG
0x00	0x8E			event-info.length = 142 (Начало ConfigReport)
0x40	0x10			config-report-id находится в расширенном диапазоне
0x00	0x03			config-obj-list.count = 3, будут "объявляться" объекты измерений
0x00	0x88			config-obj-list.length = 136 байт
0x00	0x06			obj-class = MDC_MOC_VMO_METRIC_NU
0x00	0x01			obj-handle = 1 ( Первое измерение соответствует SpO2)
0x00	0x04			attributes.count = 4
0x00	0x24			attributes.length = 36
0x09	0x2F			attribute-id = MDC_ATTR_ID_TYPE
0x00	0x04			attribute-value.length = 4
0x00	0x02	0x4B	0xB8	MDC_PART_SCADA | MDC_PULS_OXIM_SAT_O2
0x0A	0x46			attribute-id = MDC_ATTR_METRIC_SPEC_SMALL
0x00	0x02			attribute-value.length = 2
0x40	0xC0			avail-stored-data, acc-manager-init, acc-agent-init, measured
0x09	0x96			attribute-id = MDC_ATTR_UNIT_CODE
0x00	0x02			attribute-value.length = 2
0x02	0x20			MDC_DIM_PERCENT
0x0A	0x55			attribute-id = MDC_ATTR_ATTRIBUTE_VAL_MAP
0x00	0x0C			attribute-value.length = 12
0x00	0x02			AttrValMap.count = 2
0x00	0x08			AttrValMap.length = 8
0x0A	0x4C	0x00	0x02	MDC_ATTR_NU_VAL_OBS_BASIC | value length = 2
0x09	0x90	0x00	0x08	MDC_ATTR_TIME_STAMP_ABS | value length = 8
0x00	0x06			obj-class = MDC_MOC_VMO_METRIC_NU
0x00	0x0A			obj-handle = 10 ( Второе измерение соответствует частоте пульса)
0x00	0x04			attributes.count = 4
0x00	0x24			attributes.length = 36
0x09	0x2F			attribute-id = MDC_ATTR_ID_TYPE
0x00	0x04			attribute-value.length = 4
0x00	0x02	0x48	0x1A	MDC_PART_SCADA | MDC_PULS_OXIM_PULS_RATE
0x0A	0x46			attribute-id = MDC_ATTR_METRIC_SPEC_SMALL
0x00	0x02			attribute-value.length = 2
0x40	0xC0			avail-stored-data, acc-manager-init, acc-agent-init, measured
0x09	0x96			attribute-id = MDC_ATTR_UNIT_CODE
0x00	0x02			attribute-value.length = 2
0x0A	0xA0			MDC_DIM_BEAT_PER_MIN
0x0A	0x55			attribute-id = MDC_ATTR_ATTRIBUTE_VAL_MAP
0x00	0x0C			attribute-value.length = 12
0x00	0x02			AttrValMap.count = 2
0x00	0x08			AttrValMap.length = 8
0x0A	0x4C	0x00	0x02	MDC_ATTR_NU_VAL_OBS_BASIC, 2
0x09	0x90	0x00	0x08	MDC_ATTR_TIME_STAMP_ABS, 8
0x00	0x3D			obj-class = MDC_MOC_VMO_PMSTORE
0x00	0x64			obj-handle = 100 ( PM-store)
0x00	0x06			attributes.count = 6
0x00	0x28			attributes.length = 40 байт
0x0A	0x4D			attribute-id = MDC_ATTR_PM_STORE_CAPAB
0x00	0x02			attribute-value.length = 2
0x84	0x60			pmsc-var-no-of-segm | pmsc-peri-seg-entries |
				pmsc-clear-segm-remove_| pmsc-clear-segm-all-sup
0x09	0x43			attribute-id = MDC_ATTR_STORE_SAMPLE_ALG
0x00	0x02			attribute-value.length = 2
0x04	0x00			st-alg-no-downsampling
0x09	0x53			attribute-id = MDC_ATTR_OP_STAT
0x00	0x02			attribute-value.length = 2
0x00	0x00			деактивированные записи в настоящее время не добавлены
0x09	0x8D			attribute-id = MDC_ATTR_TIME_PD_SAMP
0x00	0x04			attribute-value.length = 4
0x00	0x00	0x7D	0x00	4 секунды = 32 000 * 125 микросекунд (такт часов относительного времени)
0x09	0x51			attribute-id = MDC_ATTR_NUM_SEG
0x00	0x02			attribute-value.length = 2
0x00	0x01			в настоящее время хранится 1 сегмент PM-segment
0x0A	0x63			attribute-id = MDC_ATTR_CLEAR_TIMEOUT
0x00	0x04			attribute-value.length = 4
0x00	0x02	0x71	0x00	20 секунд = 160 000 * 125 микросекунд (такт часов относительного времени)

0xE7	0x00			APDU CHOICE Type (PrstApdu)
0x00	0x14			CHOICE.length = 18
0x00	0x12			OCTETSTRING.length = 16
0x03	0x22			invoke-id = 0x0322 (начало DataApdu. Кодирование MDER.)
0x01	0x07			CHOICE(Remote Operation Invoke | Confirmed Action)
0x00	0x0C			CHOICE.length = 12
0x00	0x64			obj-handle = 100 (объект PM-store)
0x0C	0x0D			action-type = MDC_ACT_SEG_GET_INFO
0x00	0x06			actionInfoArgs.length = 6
0x00	0x01			CHOICE(all-segments)
0x00	0x02			CHOICE.length = 2
0x00	0x00			Должно быть нулевым

0xE7	0x00			APDU CHOICE Type (PrstApdu)
0x00	0x68			CHOICE.length = 104
0x00	0x66			OCTET STRING.length = 102
0x03	0x22			invoke-id = 0x0322 (начало DataApdu. Кодирование MDER.)
0x02	0x07			CHOICE(Remote Operation Response | Confirmed Action)
0x00	0x60			CHOICE.length = 96
0x00	0x64			obj-handle = 100 (объект PM-store)
0x0C	0x0D			action-type = MDC_ACT_SEG_GET_INFO
0x00	0x5A			actionInfoArgs.length = 96
0x00	0x01			SegmentInfoList.count = 1
0x00	0x56			SegmentInfoList.length = 86
0x00	0x01			идентификатор экземпляра сегмента равен 1
0x00	0x05			attributes.count = 5
0x00	0x50			attributes.length = 80 байт
0x0A	0x64			attribute-id #1 = MDC_ATTR_TRANSFER_TIMEOUT
0x00	0x04			attribute-value.length = 4
0x00	0x0E	0xA6	0x00	120 секунд = 120 * 8000
0x09	0x53			attribute-id #2 = MDC_ATTR_OP_STAT
0x00	0x02			attribute-value.length = 2
0x00	0x00			отключено
0x0A	0x4E			attribute-id #3 = MDC_ATTR_PM_SEG_MAP
0x00	0x26			attribute-value.length = 38
0x00	0x00			SegmEntryHeader: метки времени нет
0x00	0x02			SegmEntryElemList: count = 2
0x00	0x20			SegmEntryElemList: length = 32
0x00	0x06			SegmEntryElemList 1.class-id = MDC_MOC_VMO_METRIC_NU
0x00	0x02	0x4B	0xB8	.metric-type = MDC_PART_SCADA |_PULS_OXIM_SAT_O2
0x00	0x01			handle = 1
0x00	0x01			attr-val-map.count = 1
0x00	0x04			attr-val-map.length = 4
0x0A	0x4C	0x00	0x02	MDC_ATTR_NUVAL_OBS_BASIC | length = 2
0x00	0x06			SegmEntryElemList 2.class-id = MDC_MOC_VMO_METRIC_NU
0x00	0x02	0x48	0x1A	.metric-type = MDC_PART_SCADA | PULS_OXIM_PULS_RATE
0x00	0x0A			handle = 10
0x00	0x01			attr-val-map.count = 1
0x00	0x04			attr-val-map.length = 4
0x0A	0x4C	0x00	0x02	MDC_ATTR_NU_VAL_OBS_BASIC | length = 2
0x09	0x92			attribute-id#4 = MDC_ATTR_TIME_START_SEG
0x00	0x08			attribute-value.length = 8
0x20	0x10	0x02	0x11	Feb 11 2010
0x21	0x55	0x15	0x00	9:55:15 PM
0x09	0x8A			attribute-id#5 = MDC_ATTR_TIME_END_SEG
0x00	0x08			attribute-value.length = 8
0x20	0x10	0x02	0x12	Feb 12 2010
0x06	0x15	0x22	0x00	6:15:22 AM

0xE7	0x00			APDU CHOICE Type (PrstApdu)
0x00	0x10			CHOICE.length = 16
0x00	0x0E			OCTET STRING.length = 14
0x03	0x23			invoke-id = 0x0323(начало DataApdu. Кодирование MDER.)
0x01	0x07			CHOICE(Remote Operation Invoke | Confirmed Action)
0x00	0x08			CHOICE.length = 8
0x00	0x64			obj-handle = 100 (объект PM-store)
0x0C	0x10			action-type = MDC_ACT_SEG_TRIG_XFER
0x00	0x02			actionInfoArgs.length = 2
0x00	0x01			Идентификатор сегмента, 1

0xE7	0x00			APDU CHOICE Type (PrstApdu)
0x00	0x12			CHOICE.length = 18
0x00	0x10			OCTET STRING.length = 16
0x03	0x23			invoke-id = 0x0323 (начало DataApdu. Кодирование MDER.)
0x02	0x07			CHOICE(Remote Operation Response | Confirmed Action)
0x00	0x0A			CHOICE.length = 10
0x00	0x64			obj-handle = 100 (объект PM-store)
0x0C	0x1C			action-type = MDC_ACT_SEG_TRIG_XFER
0x00	0x04			actionInfoArgs.length = 4
0x00	0x01	0x00	0x00	Segment = 1 | response code: txsr-successful

0xE7	0x00			APDU CHOICE Type (PrstApdu)
0x00	0x34			CHOICE.length = 52
0x00	0x32			OCTET STRING.length = 50
0x03	0x24			invoke-id = 0x0324 (начало DataApdu. Кодирование MDER.)
0x01	0x01			CHOICE(Remote Operation Invoke | Confirmed Event Report)
0x00	0x2C			CHOICE.length = 44
0x00	0x64			obj-handle = 100 (объект PM-store)
0xZZ	0xZZ	0xZZ	0xZZ	RelativeTime
0x0D	0x21			event-type = MDC_NOTI_SEGMENT_DATA
0x00	0x22			event-info.length = 34
0x00	0x01			SegmDataEventDescr.segm-instance
0x00	0x00			SegmDataEventDescr.segm-evt-entry-index
0x00	0x00			Индекс записи, 0
0x00	0x00			SegmDataEventDescr.segm-evt-entry-count
0x00	0x05			5 записей
0x80	0x00			SegmDataEventDescr.segm-evt-status: первая запись
0x00	0x14			20 байт 5 измерений SpO2 и частоты пульса
0x00	0x62			Измерение N 0: SpO2: 98%
0x00	0x37			Частота пульса: 55 ударов в минуту
0x00	0x62			Измерение N 1: SpO2: 98%
0x00	0x37			Частота пульса: 55 ударов в минуту
0x00	0x62			Измерение N 2: SpO2: 98%
0x00	0x37			Частота пульса: 55 ударов в минуту
0x00	0x62			Измерение N 3: SpO2: 98%
0x00	0x37			Частота пульса: 55 ударов в минуту
0x00	0x62			Измерение N 4: SpO2: 98%
0x00	0x37			Частота пульса: 55 ударов в минуту

0xE7	0x00			APDU CHOICE Type (PrstApdu)
0x00	0x1A			CHOICE.length = 26
0x00	0x18			OCTET STRING.length = 24
0x03	0x24			invoke-id = 0x0324 (начало DataApdu. Кодирование MDER.)
0x02	0x01			CHOICE(Remote Operation Response | Confirmed Event Report)
0x00	0x12			CHOICE.length = 18
0x00	0x64			obj-handle = 100 (объект PM-store)
0x0D	0x21			event-type = MDC_NOTI_SEGMENT_DATA
0x00	0x0C			event-info.length = 12
0x00	0x01			SegmDataEventDescr.segm-instance
0x00	0x00			SegmDataEventDescr.segm-evt-entry-index
0x00	0x00			Индекс записи, 0
0x00	0x00			SegmDataEventDescr.segm-evt-entry-count
0x00	0x05			5 записей
0x80	0x80			SegmDataEventDescr.segm-evt-status: Первая запись, подтверждено

0xE7	0x00			APDU CHOICE Type (PrstApdu)
0x00	0x34			CHOICE.length = 52
0x00	0x32			OCTET STRING.length = 50
0x03	0x25			invoke-id = 0x0325 (начало DataApdu. Кодирование MDER.)
0x01	0x01			CHOICE(Remote Operation Invoke | Confirmed Event Report)
0x00	0x2C			CHOICE.length = 44
0x00	0x64			obj-handle = 100 (объект PM-store)
0xZZ	0xZZ	0xZZ	0xZZ	RelativeTime
0x0D	0x21			event-type = MDC_NOTI_SEGMENT_DATA
0x00	0x22			event-info.length = 34
0x00	0x01			SegmDataEventDescr.segm-instance
0x00	0x00			SegmDataEventDescr.segm-evt-entry-index
0x00	0x05			Индекс записи, 5
0x00	0x00			SegmDataEventDescr.segm-evt-entry-count
0x00	0x05			5 записей
0x00	0x00			SegmDataEventDescr.segm-evt-status: непрерывные данные
0x00	0x14			20 байт 5 измерений SpO2 и частоты пульса
0x00	0x62			Измерение N 5: SpO2: 98%
0x00	0x37			Частота пульса: 55 ударов в минуту
0x00	0x60			Измерение N 6: SpO2: 96%
0x00	0x39			Частота пульса: 57 ударов в минуту
0x00	0x5C			Измерение N 7: SpO2: 92%
0x00	0x42			Частота пульса: 66 ударов в минуту
0x00	0x5A			Измерение N 8: SpO2: 90%
0x00	0x48			Частота пульса: 72 удара в минуту
0x00	0x60			Измерение N 9: SpO2: 96%
0x00	0x46			Частота пульса: 70 ударов в минуту

0xE7	0x00			APDU CHOICE Type (PrstApdu)
0x00	0x1A			CHOICE.length = 26
0x00	0x18			OCTET STRING.length = 24
0x03	0x25			invoke-id = 0x0325 (начало DataApdu. Кодирование MDER.)
0x02	0x01			CHOICE(Remote Operation response | Confirmed Event Report)
0x00	0x12			CHOICE.length = 18
0x00	0x64			obj-handle = 100 (объект PM-store)
0x0D	0x21			event-type = MDC_NOTI_SEGMENT_DATA
0x00	0x0C			event-info.length = 12
0x00	0x01			SegmDataEventDescr.segm-instance
0x00	0x00			SegmDataEventDescr.segm-evt-entry-index
0x00	0x05			Индекс записи, 5
0x00	0x00			SegmDataEventDescr.segm-evt-entry-count
0x00	0x05			5 записей
0x00	0x80			SegmDataEventDescr.segm-evt-status: подтверждено

0xE7	0x00			APDU CHOICE Type (PrstApdu)
0x00	0x2C			CHOICE.length = 44
0x00	0x2A			OCTET STRING.length = 42
0x03	0x26			invoke-id = 0x0326 (начало DataApdu. Кодирование MDER.)
0x01	0x01			CHOICE(Remote Operation Invoke | Confirmed Event Report)
0x00	0x24			CHOICE.length = 36
0x00	0x64			obj-handle = 100 (объект PM-store)
0xZZ	0xZZ	0xZZ	0xZZ	RelativeTime
0x0D	0x21			event-type = MDC_NOTI_SEGMENT_DATA
0x00	0x1A			event-info.length = 26
0x00	0x01			SegmDataEventDescr.segm-instance
0x00	0x00			SegmDataEventDescr.segm-evt-entry-index
0x00	0x0A			Индекс записи, 10
0x00	0x00			SegmDataEventDescr.segm-evt-entry-count
0x00	0x03			3 записи
0x40	0x00			SegmDataEventDescr.segm-evt-status: последняя запись
0x00	0x0C			12 байт 5 измерений SpO2 и частоты пульса
0x00	0x62			Измерение N 10: SpO2: 98%
0x00	0x3E			Частота пульса: 62 удара в минуту
0x00	0x62			Измерение N 11: SpO2: 98%
0x00	0x39			Частота пульса: 57 ударов в минуту
0x00	0x62			Измерение N 12 SpO2: 98%
0x00	0x37			Частота пульса: 55 ударов в минуту

0xE7	0x00			APDU CHOICE Type (PrstApdu)
0x00	0x1A			CHOICE.length = 26
0x00	0x18			OCTET STRING.length = 24
0x03	0x26			invoke-id = 0x0326 (начало DataApdu. Кодирование MDER.)
0x02	0x01			CHOICE(Remote Operation response | Confirmed Event Report)
0x00	0x12			CHOICE.length = 18
0x00	0x64			obj-handle = 100 (объект PM-store)
0x0D	0x21			event-type = MDC_NOTI_SEGMENT_DATA
0x00	0x0C			event-info.length = 12
0x00	0x01			SegmDataEventDescr.segm-instance
0x00	0x00			SegmDataEventDescr.segm-evt-entry-index
0x00	0x0A			Индекс записи, 10
0x00	0x00			SegmDataEventDescr.segm-evt-entry-count
0x00	0x03			3 записи
0x40	0x80			SegmDataEventDescr.segm-evt-status: последний блок данных подтвержден

0xE7	0x00			APDU CHOICE Type (PrstApdu)
0x00	0x14			CHOICE.length = 20
0x00	0x12			OCTET STRING.length = 18
0x03	0x27			invoke-id = 0x0327(начало DataApdu. Кодирование MDER.)
0x01	0x07			CHOICE(Remote Operation Invoke | Confirmed Action)
0x00	0x0C			CHOICE.length = 12
0x00	0x64			obj-handle = 100 (объект PM-store)
0x0C	0x0C			action-type = MDC_ACT_SEG_CLR
0x00	0x06			actionInfoArgs.length = 6
0x00	0x01			CHOICE = all-segments
0x00	0x02			CHOICE.length = 2
0x00	0x00			Не используется

0xE7	0x00			APDU CHOICE Type (PrstApdu)
0x00	0x10			CHOICE.length = 16
0x00	0x0E			OCTET STRING.length = 14
0x03	0x27			invoke-id = 0x0327(начало DataApdu. Кодирование MDER.)
0x02	0x07			CHOICE(Remote Operation Response | Confirmed Action)
0x00	0x08			CHOICE.length = 8
0x00	0x64			obj-handle = 100 (объект PM-store)
0x0C	0x0C			action-type = MDC_ACT_SEG_CLR
0x00	0x02			actionInfoArgs.length = 2
0x00	0x00			(пусто)

/* Коды разделов			*/
#define MDC_PART_UNSPEC	0		/* Не указано		*/
#define MDC_PART_OBJ	1		/* Инфраструктура объектов		*/
#define MDC_PART_SCADA	2		/* SCADA (Идентификаторы /* физиологических параметров)		*/
#define MDC_PART_EVT	3		/* Оповещения/события		*/
#define MDC_PART_DIM	4		/* Размерность		*/
#define MDC_PART_VATTR	5		/* Виртуальные атрибуты		*/
#define MDC_PART_PGRP	6		/* Идентификатор группы параметров		*/
#define MDC_PART_SITES	7		/* Места частей тела		*/
#define MDC_PART_INFRA	8		/* Инфраструктура		*/
#define MDC_PART_FEF	9		/* Формат обмена файлами		*/
#define MDC_PART_ECG_EXTN	10		/* Расширения для ЭКГ		*/
#define MDC_PART_DCO_EXTN	11		/* Расширения для IDCO		*/
#define MDC_PART_PHD_DM	128		/* Управление течением заболевания		*/
#define MDC_PART_PHD_HF	129		/* Здоровье и фитнес		*/
#define MDC_PART_PHD_AI	130		/* Одинокое старение		*/
#define MDC_PART_RET_CODE	255		/* Коды возврата		*/
#define MDC_PART_EXT_NOM	256		/* Расширенная номенклатура		*/
#define MDC_PART_PVT	1024		/* Местный раздел		*/
/***************************************************************************************************** * Инфраструктура объектов (MDC_PART_OBJ) ******************************************************************************************************
#define MDC_MOC_VMO_METRIC		4		/*	*/
#define MDC_MOC_VMO_METRIC_ENUM		5		/*	*/
#define MDC_MOC_VMO_METRIC_NU		6		/*	*/
#define MDC_MOC_VMO_METRIC_SA_RT		9		/*	*/
#define MDC_MOC_SCAN		16		/*	*/
#define MDC_MOC_SCAN_CFG		17		/*	*/
#define MDC_MOC_SCAN_CFG_EPI		18		/*	*/
#define MDC_MOC_SCAN_CFG_PERI		19		/*	*/
#define MDC_MOC_VMS_MDS_SIMP		37		/*	*/
#define MDC_MOC_VMO_PMSTORE		61		/*	*/
#define MDC_MOC_PM_SEGMENT		62		/*	*/
#define MDC_ATTR_CONFIRM_MODE		2323		/*	*/
#define MDC_ATTR_CONFIRM_TIMEOUT		2324		/*	*/
#define MDC_ATTR_TRANSPORT_TIMEOUT		2694		/*	*/
#define MDC_ATTR_ID_HANDLE		2337		/*	*/
#define MDC_ATTR_ID_INSTNO		2338		/*	*/
#define MDC_ATTR_ID_LABEL_STRING		2343		/*	*/
#define MDC_ATTR_ID_MODEL		2344		/*	*/
#define MDC_ATTR_ID_PHYSIO		2347		/*	*/
#define MDC_ATTR_ID_PROD_SPECN		2349		/*	*/
#define MDC_ATTR_ID_TYPE		2351		/*	*/
#define MDC_ATTR_METRIC_STORE_CAPAC_CNT		2369		/*	*/
#define MDC_ATTR_METRIC_STORE_SAMPLE_ALG		2371		/*	*/
#define MDC_ATTR_METRIC_STORE_USAGE_CNT		2372		/*	*/
#define MDC_ATTR_MSMT_STAT		2375		/*	*/
#define MDC_ATTR_NU_ACCUR_MSMT		2378		/*	*/
#define MDC_ATTR_NU_CMPD_VAL_OBS		2379		/*	*/
#define MDC_ATTR_NU_VAL_OBS		2384		/*	*/
#define MDC_ATTR_NUM_SEG		2385		/*	*/
#define MDC_ATTR_OP_STAT		2387		/*	*/
#define MDC_ATTR_POWER_STAT		2389		/*	*/
#define MDC_ATTR_SA_SPECN		2413		/*	*/
#define MDC_ATTR_SCALE_SPECN_I16		2415		/*	*/
#define MDC_ATTR_SCALE_SPECN_I32		2416		/*	*/
#define MDC_ATTR_SCALE_SPECN_I8		2417		/*	*/
#define MDC_ATTR_SCAN_REP_PD		2421		/*	*/
#define MDC_ATTR_SEG_USAGE_CNT		2427		/*	*/
#define MDC_ATTR_SYS_ID		2436		/*	*/
#define MDC_ATTR_SYS_TYPE		2438		/*	*/
#define MDC_ATTR_TIME_ABS		2439		/*	*/
#define MDC_ATTR_TIME_BATT_REMAIN		2440		/*	*/
#define MDC_ATTR_TIME_END_SEG		2442		/*	*/
#define MDC_ATTR_TIME_PD_SAMP		2445		/*	*/
#define MDC_ATTR_TIME_REL		2447		/*	*/
#define MDC_ATTR_TIME_STAMP_ABS		2448		/*	*/
#define MDC_ATTR_TIME_STAMP_REL		2449		/*	*/
#define MDC_ATTR_TIME_START_SEG		2450		/*	*/
#define MDC_ATTR_TX_WIND		2453		/*	*/
#define MDC_ATTR_UNIT_CODE		2454		/*	*/
#define MDC_ATTR_UNIT_LABEL_STRING		2457		/*	*/
#define MDC_ATTR_VAL_BATT_CHARGE		2460		/*	*/
#define MDC_ATTR_VAL_ENUM_OBS		2462		/*	*/
#define MDC_ATTR_TIME_REL_HI_RES		2536		/*	*/
#define MDC_ATTR_TIME_STAMP_REL_HI_RES		2537		/*	*/
#define MDC_ATTR_DEV_CONFIG_ID		2628		/*	*/
#define MDC_ATTR_MDS_TIME_INFO		2629		/*	*/
#define MDC_ATTR_METRIC_SPEC_SMALL		2630		/*	*/
#define MDC_ATTR_SOURCE_HANDLE_REF		2631		/*	*/
#define MDC_ATTR_SIMP_SA_OBS_VAL		2632		/*	*/
#define MDC_ATTR_ENUM_OBS_VAL_SIMP_OID		2633		/*	*/
#define MDC_ATTR_ENUM_OBS_VAL_SIMP_STR		2634		/*	*/
#define MDC_REG_CERT_DATA_LIST		2635		/*	*/
#define MDC_ATTR_NU_VAL_OBS_BASIC		2636		/*	*/
#define MDC_ATTR_PM_STORE_CAPAB		2637		/*	*/
#define MDC_ATTR_PM_SEG_MAP		2638		/*	*/
#define MDC_ATTR_PM_SEG_PERSON_ID		2639		/*	*/
#define MDC_ATTR_SEG_STATS		2640		/*	*/
#define MDC_ATTR_SEG_FIXED_DATA		2641		/*	*/
#define MDC_ATTR_SCAN_HANDLE_ATTR_VAL_MAP		2643		/*	*/
#define MDC_ATTR_SCAN_REP_PD_MIN		2644		/*	*/
#define MDC_ATTR_ATTRIBUTE_VAL_MAP		2645		/*	*/
#define MDC_ATTR_NU_VAL_OBS_SIMP		2646		/*	*/
#define MDC_ATTR_PM_STORE_LABEL_STRING		2647		/*	*/
#define MDC_ATTR_PM_SEG_LABEL_STRING		2648		/*	*/
#define MDC_ATTR_TIME_PD_MSMT_ACTIVE		2649		/*	*/
#define MDC_ATTR_SYS_TYPE_SPEC_LIST		2650		/*	*/
#define MDC_ATTR_METRIC_ID_PART		2655		/*	*/
#define MDC_ATTR_ENUM_OBS_VAL_PART		2656		/*	*/
#define MDC_ATTR_SUPPLEMENTAL_TYPES		2657		/*	*/
#define MDC_ATTR_TIME_ABS_ADJUST		2658		/*	*/
#define MDC_ATTR_CLEAR_TIMEOUT		2659		/*	*/
#define MDC_ATTR_TRANSFER_TIMEOUT		2660		/*	*/
#define MDC_ATTR_ENUM_OBS_VAL_SIMP_BIT_STR		2661		/*	*/
#define MDC_ATTR_ENUM_OBS_VAL_BASIC_BIT_STR		2662		/*	*/
#define MDC_ATTR_METRIC_STRUCT_SMALL		2675		/*	*/
#define MDC_ATTR_NU_CMPD_VAL_OBS_SIMP		2676		/*	*/
#define MDC_ATTR_NU_CMPD_VAL_OBS_BASIC		2677		/*	*/
#define MDC_ATTR_ID_PHYSIO_LIST		2678		/*	*/
#define MDC_ATTR_SCAN_HANDLE_LIST		2679		/*	*/
#define MDC_ATTR_TIME_BO		2689		/*	*/
#define MDC_ATTR_TIME_STAMP_BO		2690		/*	*/
#define MDC_ATTR_TIME_START_SEG_BO		2691		/*	*/
#define MDC_ATTR_TIME_END_SEG_BO		2692		/*	*/
/* Раздел: ACT */
#define MDC_ACT_SEG_CLR		3084		/*	*/
#define MDC_ACT_SEG_GET_INFO		3085		/*	*/
#define MDC_ACT_SET_TIME		3095		/*	*/
#define MDC_ACT_DATA_REQUEST		3099		/*	*/
#define MDC_ACT_SEG_TRIG_XFER		3100		/*	*/
#define MDC_ACT_SET_BO_TIME		3101		/*	*/
#define MDC_ACT_SEG_GET_ID_LIST		3102		/*	*/
/* Раздел: NOTI */
#define MDC_NOTI_CONFIG		3356		/*	*/
#define MDC_NOTI_SCAN_REPORT_FIXED		3357		/*	*/
#define MDC_NOTI_SCAN_REPORT_VAR		3358		/*	*/
#define MDC_NOTI_SCAN_REPORT_MP_FIXED		3359		/*	*/
#define MDC_NOTI_SCAN_REPORT_MP_VAR		3360		/*	*/
#define MDC_NOTI_SEGMENT_DATA		3361		/*	*/
#define MDC_NOTI_UNBUF_SCAN_REPORT_VAR		3362		/*	*/
#define MDC_NOTI_UNBUF_SCAN_REPORT_FIXED		3363		/*	*/
#define MDC_NOTI_UNBUF_SCAN_REPORT_GROUPED		3364		/*	*/
#define MDC_NOTI_UNBUF_SCAN_REPORT_MP_VAR		3365		/*	*/
#define MDC_NOTI_UNBUF_SCAN_REPORT_MP_FIXED		3366		/*	*/
#define MDC_NOTI_UNBUF_SCAN_REPORT_MP_GROUPED		3367		/*	*/
#define MDC_NOTI_BUF_SCAN_REPORT_VAR		3368		/*	*/
#define MDC_NOTI_BUF_SCAN_REPORT_FIXED		3369		/*	*/
#define MDC_NOTI_BUF_SCAN_REPORT_GROUPED		3370		/*	*/
#define MDC_NOTI_BUF_SCAN_REPORT_MP_VAR		3371		/*	*/
#define MDC_NOTI_BUF_SCAN_REPORT_MP_FIXED		3372		/*	*/
#define MDC_NOTI_BUF_SCAN_REPORT_MP_GROUPED		3373		/*	*/
/***************************************************************************************************** * Из медицинского диспетчерского управления и сбора данных (MDC_PART_SCADA) ******************************************************************************************************
#define MDC_TEMP_BODY		19292		/* Температура тела	*/
#define MDC_MASS_BODY_ACTUAL		57664		/*	*/
/* Раздел: SCADA/Прочее
#define MDC_BODY_FAT		57676		/*	*/
/***************************************************************************************************** * Из размерностей (MDC_PART_DIM) ******************************************************************************************************
#define MDC_DIM_PERCENT		544		/* %	*/
#define MDC_DIM_KILO_G		1731		/* кг	*/
#define MDC_DIM_MIN		2208		/* мин	*/
#define MDC_DIM_HR		2240		/* ч	*/
#define MDC_DIM_DAY		2272		/* д	*/
#define MDC_DIM_DEGC		6048		/* °C	*/
/***************************************************************************************************** * Из коммуникационной инфраструктуры (MDC_PART_INFRA) ******************************************************************************************************
#define MDC_DEV_SPEC_PROFILE_HYDRA		4096		/* Гидроустройство	*/
#define MDC_DEV_SPEC_PROFILE_PULS_OXIM		4100		/* Пульсоксиметр	*/
#define MDC_DEV_SPEC_PROFILE_ECG		4102		/* Базовая ЭКГ	*/
#define MDC_DEV_SPEC_PROFILE_BP		4103		/* Артериальное давление	*/
#define MDC_DEV_SPEC_PROFILE_TEMP		4104		/* Термометр	*/
#define MDC_DEV_SPEC_PROFILE_SCALE		4111		/* Весы	*/
#define MDC_DEV_SPEC_PROFILE_GLUCOSE		4113		/* Глюкометр	*/
#define MDC_DEV_SPEC_PROFILE_RESP_RATE		4114		/* Частота дыхания	*/
#define MDC_DEV_SPEC_PROFILE_INSULIN_PUMP		4115		/* Дозатор инсулина	*/
#define MDC_DEV_SPEC_PROFILE_BCA		4116		/* Анализатор состава тканей тела	*/
#define MDC_DEV_SPEC_PROFILE_PEFM		4117		/* Монитор пиковой скорости выдоха	*/
#define MDC_DEV_SPEC_PROFILE_COAG		4118		/* Международное нормализованное отношение	*/
#define MDC_DEV_SPEC_PROFILE_URINE_ANALYZER		4119		/* Анализатор мочи	*/
#define MDC_DEV_SPEC_PROFILE_SLEEP_QUALITY		4120		/* Монитор качества сна	*/
#define MDC_DEV_SPEC_PROFILE_SLEEP_APONEA		4121		/* Терапевтическое устройство апноэ сна	*/
#define MDC_DEV_SPEC_PROFILE_CGM		4122		/* Глюкометр непрерывного действия	*/
#define MDC_DEV_SPEC_PROFILE_HF_CARDIO		4137		/* Сердечно-сосудистый фитнес и монитор активности	*/
#define MDC_DEV_SPEC_PROFILE_HF_STRENGTH		4138		/* Оборудование силового фитнеса	*/
#define MDC_DEV_SPEC_PROFILE_AI_ACTIVITY_HUB		4167		/* Концентратор активности при независимом проживании	*/
#define MDC_DEV_SPEC_PROFILE_AI_MED_MINDER		4168		/* Монитор приема лекарств	*/
/* Диапазон от 4196 до 5119 зарезервирован для подклассов устройств в рамках других специализаций (профилей). Например, специализация -10441 (кардио) определяет шагомер в качестве профиля					*/
/* Диапазон от 4236 до 4243 используется для стандарта IEEE 11073-10406TM [B19] (Базовая ЭКГ)					*/
#define #define MDC_DEV_SUB_SPEC_PROFILE_ECG		4236		/*	*/
#define #define MDC_DEV_SUB_SPEC_PROFILE_HR		4237		/*	*/
/* Диапазон от 4196 до 4211 используется для стандарта IEEE 11073-10441TM [B9] (кардио)					*/
#define MDC_DEV_SUB_SPEC_PROFILE_STEP_COUNTER		4196		/* Шагомер	*/
#define MDC_DEV_SUB_SPEC_PROFILE_ACTIVITY		4197		/* Монитор активности	*/
/* Диапазон от 4212 до 4235 используется для стандарта IEEE 11073-10471TM [B11] (концентратор активности)					*/
#define MDC_DEV_SUB_SPEC_PROFILE_FALL_SENSOR		4213		/*	*/
#define MDC_DEV_SUB_SPEC_PROFILE_PERS_SENSOR		4214		/*	*/
#define MDC_DEV_SUB_SPEC_PROFILE_SMOKE_SENSOR		4215		/*	*/
#define MDC_DEV_SUB_SPEC_PROFILE_CO_SENSOR		4216		/*	*/
#define MDC_DEV_SUB_SPEC_PROFILE_WATER_SENSOR		4217		/*	*/
#define MDC_DEV_SUB_SPEC_PROFILE_GAS_SENSOR		4218		/*	*/
#define MDC_DEV_SUB_SPEC_PROFILE_MOTION_SENSOR		4219		/*	*/
#define MDC_DEV_SUB_SPEC_PROFILE_PROPEXIT_SENSOR		4220		/*	*/
#define MDC_DEV_SUB_SPEC_PROFILE_ENURESIS_SENSOR		4221		/*	*/
#define MDC_DEV_SUB_SPEC_PROFILE_CONTACTCLOSURE_SENSOR		4222		/*	*/
#define MDC_DEV_SUB_SPEC_PROFILE_USAGE_SENSOR		4223		/*	*/
#define MDC_DEV_SUB_SPEC_PROFILE_SWITCH_SENSOR		4224		/*	*/
#define MDC_DEV_SUB_SPEC_PROFILE_DOSAGE_SENSOR		4225		/*	*/
#define MDC_DEV_SUB_SPEC_PROFILE_TEMP_SENSOR		4226		/*	*/
/* Начинается на 256 ранее начала последнего раздела: OptionalPackageIdentifiers (например, 8192-256)					*/
#define MDC_TIME_SYNC_NONE		7936		/* Протокол синхронизации времени не поддерживается	*/
#define MDC_TIME_SYNC_NTPV3		7937		/* RFC 1305, март 1992: зам. 1119, 1059, 958	*/
#define MDC_TIME_SYNC_NTPV4		7938		/* <На стадии разработки по адресу ntp.org>	*/
#define MDC_TIME_SYNC_SNTPV4		7939		/* RFC 2030, октябрь 1996: зам. 1769	*/
#define MDC_TIME_SYNC_SNTPV4330		7940		/* RFC 4330, январь 2006: зам. 2030, 1769	*/
#define MDC_TIME_SYNC_BTV1		7941		/* Профиль медицинского прибора Bluetooth	*/
#define MDC_TIME_SYNC_RADIO		7942		/* Синхронизация по атомным часам с помощью радиосигнала	*/
#define MDC_TIME_SYNC_HL7_NCK		7943		/* Синхронизация с помощью Health Level 7 NCK (сетевые часы)	*/
#define MDC_TIME_SYNC_CDMA		7944		/* Синхронизация мобильной телекоммуникационной системы CDMA	*/
#define MDC_TIME_SYNC_GSM		7945		/* GSM - Сетевая идентификация и часовой пояс (NITZ)	*/
#define MDC_TIME_SYNC_EBWW		7946		/* Время, задаваемое вручную с помощью 'глазного яблока и наручных часов'	*/
#define MDC_TIME_SYNC_USB_SOF		7947		/* Синхронизация с помощью USB-часов 1 кГц по "началу кадра"	*/
#define MDC_TIME_SYNC_OTHER		7948		/* Метод синхронизации времени, не регламентируемый IEEE 11073-20601	*/
/***************************************************************************************************** * Из кодов возврата (MDC_PART_RET_CODE) ******************************************************************************************************
#define MDC_RET_CODE_UNKNOWN		1		/* Код общей ошибки	*/
/* Раздел ошибок объектов MDC_PART_RET_CODE/OBJ		*/
#define MDC_RET_CODE_OBJ_BUSY		1000		/* Объект занят, поэтому не может обработать запрос	*/
/* Раздел ошибок хранения MDC_PART_RETURN_CODE/STORE		*/
#define MDC_RET_CODE_STORE_EXH		2000		/* Ошибка, связанная с перевыполнением диска	*/
#define MDC_RET_CODE_STORE_OFFLN		2001		/* Ошибка, связанная с отключенным диском	*/

[B1]	IEC 60601-1 (2005) +A1 (2012), Ed. 3.1, Medical electrical equipment - Part 1: General requirements for basic safety and essential performance (Изд. 3.1. Медицинское электрооборудование. Часть 1. Общие требования, предъявляемые к базовой безопасности и основным характеристикам) <22>
[B2]	IEC 60601-2, Medical electrical equipment - Part 2: Particular requirements for the basic safety and essential performance for specific device (See the entire series of standards, Part 2-1 through Part 2-51) (Медицинское электрооборудование. Часть 2. Частные требования, предъявляемые к базовой безопасности и основным характеристикам конкретного устройства. См. всю серию стандартов, части с 2-1 по 2-51)
[B3]	IEC 62304 (2006)/EN 62304 (2006), Medical device software - Software life-cycle processes (Программное обеспечение медицинского оборудования. Процессы жизненного цикла программного обеспечения).
[B4]	IEC 80001-1 (2010), Application of risk management for IT-networks incorporating medical devices - Part 1: Roles, responsibilities and activities (Применение управления рисками информационно-вычислительных сетей, содержащих медицинские приборы. Часть 1. Роли, обязанности и действия)
[B5]	IEEE 11073-00103TM, Health informatics - Personal health device communication - Part 00103: Technical report - Overview (Информатизация здоровья. Обмен данными с персональными медицинскими приборами. Часть 00103. Технический отчет. Обзор) <23>, <24>
[B6]	IEEE 11073-10408TM, Health informatics - Personal health device communication - Part 10408: Device specialization - Thermometer (Информатизация здоровья. Обмен данными с персональными медицинскими приборами. Часть 10408. Специализация прибора. Термометр)
[B7]	IEEE 11073-10415TM, Health informatics - Personal health device communication - Part 10415: Device specialization - Weighing scale (Информатизация здоровья. Обмен данными с персональными медицинскими приборами. Часть 10415. Специализация прибора. Весы)
[B8]	IEEE 11073-10417TM, Health informatics - Personal health device communication - Part 10417: Device specialization - Glucose meter (Информатизация здоровья. Обмен данными с персональными медицинскими приборами. Часть 10417. Специализация прибора. Глюкометр)
[B9]	IEEE 11073-10441TM, Health informatics - Personal health device communication - Part 10441: Device specialization - Cardiovascular fitness and activity monitor (Информатизация здоровья. Обмен данными с персональными медицинскими приборами. Часть 10441. Специализация прибора. Монитор сердечно-сосудистого фитнеса и активности)
[B10]	IEEE 11073-10442TM, Health informatics - Personal health device communication - Part 10442: Device specialization - Strength fitness equipment (Информатизация здоровья. Обмен данными с персональными медицинскими приборами. Часть 10442. Специализация прибора. Оборудование силового фитнеса)
[B11]	IEEE 11073-10471TM, Health informatics - Personal health device communication - Part 10471: Device specialization - Independent living activity hub (Информатизация здоровья. Обмен данными с персональными медицинскими приборами. Часть 10471. Специализация прибора. Концентратор активности при независимом проживании)
[B12]	ISO 14971:2007, Medical devices - Application of risk management to medical devices (Медицинские приборы. Применение управления рисками к медицинским приборам) <25>
[B13]	ISO 15225, Nomenclature - Specification for a nomenclature system for medical devices for the purpose of regulatory data exchange (Номенклатура. Спецификация номенклатурной системы медицинских приборов для целей обмена регуляторными данными)
[B14]	ISO/IEC 646:1991 Информационные технологии. Набор символов ISO с 7-битным кодированием для обмена информацией <26>
[B15]	ISO/IEC 9899 Информационные технологии. Языки программирования - C
[B16]	ISO/IEEE 11073-10101 Информатизация здоровья. Обмен данными с медицинскими приборами, расположенными в местах оказания медицинской помощи. Часть 10101. Номенклатура
[B17]	ISO/IEEE 11073-10201:2004 Информатизация здоровья. Обмен данными с медицинскими приборами, расположенными в местах оказания медицинской помощи. Часть 10201. Информационная модель предметной области
[B18]	ISO/IEEE 11073-10404 Информатизация здоровья. Обмен данными с персональными медицинскими приборами. Часть 10404. Специализация прибора. Пульсовый оксиметр
[B19]	ISO/IEEE 11073-10406 Информатизация здоровья. Обмен данными с персональными медицинскими приборами. Часть 10406. Специализация прибора. Базовый электрокардиограф (ECG) (1 - 3-проводный ECG)
[B20]	ISO/IEEE 11073-10407 Информатизация здоровья. Обмен данными с персональными медицинскими приборами. Часть 10407. Специализация прибора. Блок контроля кровяного давления
[B21]	ISO/IEEE 11073-20101:2004 Информатизация здоровья. Обмен данными с медицинскими приборами, расположенными в местах оказания медицинской помощи. Часть 20101. Прикладные профили. Базовый стандарт
[B22]	ITU-T Rec. X.680 (07/02) Информационные технологии. Язык для описания абстрактного синтаксиса версии 1 (ASN.1): спецификация на базовое описание <27>
[B23]	ITU-T Rec. X.691 (07/02) Информационные технологии. Правила кодирования ASN.1: спецификация на правила уплотненного кодирования (PER)
[B24]	ITU-T Rec. X.693 (12/01) Информационные технологии. Правила кодирования ASN.1: правила кодирования XML (XER)

УДК 004:61:006.354	ОКС 35.240.80
Ключевые слова: здравоохранение, информатизация здоровья, обмен данными с медицинскими приборами, персональные медицинские приборы
