"ГОСТ Р 56845-2015/ISO/IEEE 11073-20601:2010. Национальный стандарт Российской Федерации. Информатизация здоровья. Информационное взаимодействие с персональными медицинскими приборами. Часть 20601. Прикладной профиль. Оптимизированный протокол обмена"
(утв. и введен в действие Приказом Росстандарта от 28.12.2015 N 2233-ст)

Номер раздела	Номенклатурная категория
1	Объектно-ориентированная (ОО)
2	Дистанционное управление и сбор данных (SCADA)
3	События
4	Размеры (единицы измерения)
5	Виртуальные атрибуты
6	Группы параметров
7	Участки (тела)
8	Инфраструктура
9 - 127	Резерв
128	Менеджмент заболеваний персонального медицинского прибора
129	Здоровье и фитнес персонального медицинского прибора
130	Достойная старость персонального медицинского прибора
131 - 254	Резерв
255	Коды возврата
256	Внешние номенклатурные ссылки
257 - 1023	Резерв
1024	Частная
1025 - 65 535	Резерв

Название атрибута	ID атрибута	Тип атрибута	Комментарий	Кла-тор
Handle	MDC_ATTR_ID_HANDLE	Handle	Атрибут Handle представляет ссылочный ID для данного объекта. Значение атрибута MDS Handle должно составлять 0	M
System-Type	MDC_ATTR_SYS_TYPE	System-Type	Данный атрибут определяет тип агента в соответствии с номенклатурой	C
			(например, весы). Значения должны быть получены из ИСО/ИИЭР 11073-10101 [12], раздела nompart-object и подраздела MD-Gen (Медицинский Прибор - Общий). Должен присутствовать либо Данный атрибут либо System-Type-Spec-List. Данный атрибут должен оставаться неизменным после одобрения конфигурации
System-Model	MDC_ATTR_ID_MODEL	System-Model	Данный атрибут определяет производителя и номер модели прибора-агента. Данный атрибут должен оставаться неизменным после одобрения конфигурации	M
System-Id	MDC_ATTR_SYS_ID	OCTET STRING	Данный атрибут принадлежит к ИИЭР EUI-64, который состоит из 24-битного идентификатора, уникального в пределах организации (OUI), сопровождаемого 40-битным ID, определенным производителем. Значение OUI должно быть предписано Регистрационным органом ИИЭР /template/go.php?url=https://standards.ИИЭР.org/regauth/index.html) и должно использоваться в соответствии со стандартом ИИЭР Std 802-2001.6 Данный атрибут должен оставаться неизменным после одобрения конфигурации	M
Dev-Configuration-Id	MDC_ATTR_DEV_CONFIG_ID	ConfigId	Данный атрибут определяет идентификацию конфигурации прибора-агента. Данный Dev-Configuration-Id является статичным во время работы ассоциации; обычно он меняется в течение процедуры ассоциации. Менеджер может получить данный атрибут во время работы. Если данный атрибут встает в очередь до того, как агент и менеджер одобрят конфигурацию, агент должен вернуть ID конфигурации, предлагаемый в этот момент времени. Для более подробной информации по данному атрибуту, смотреть пункт 8.7.6. Данный атрибут должен оставаться неизменным после одобрения конфигурации	M
Attribute-Value-Map	MDC_ATTR_ATTRIBUTE_VAL_MAP	AttrValMap	Данный атрибут определяет атрибуты, которые сообщаются в фиксированном формате сообщений об обновлении данных (см. 7.4.5 для более подробной информации). Использование данного атрибута обязательно, если прибор-агент использует сообщения с значениями фиксированного формата для сообщения динамических данных для объекта	C
Production-Specification	MDC_ATTR_ID_PROD_SPECN	Production-Spec	Данный атрибут определяет ревизии компонента, серийные номера и т.д. в формате производителя. Данный атрибут должен оставаться неизменным после одобрения конфигурации	O
Mds-Time-Info	MDC_ATTR_MDS_TIME_INFO	MdsTimeInfo	Данный атрибут определяет способности обработки времени и статус MDS. Использование этого атрибута требуется при поддержке синхронизации или настройки времени	C
Date-and-Time	MDC_ATTR_TIME_ABS	AbsoluteTime	Данный атрибут определяет дату и время агента с точностью в 1/100 секунды. Для более подробной информации о данном атрибуте, см. 8.12. Если агент сообщает об абсолютном значении времени (AbsoluteTime) в любом из его сообщений, он должен сообщить его текущее значение абсолютного времени в данном атрибуте	C
Relative-Time	MDC_ATTR_TIME_REL	RelativeTime	Если агент сообщает о Относительном времени (RelativeTime) в своем сообщении, он должен сообщить текущее значение Относительного времени (RelativeTime) в данном атрибуте	C
HiRes-Relative-Time	MDC_ATTR_TIME_REL_HI_RES	HighResRelativeTime	Если агент сообщает о HighResRelativeTime в своем сообщении, он должен сообщить текущее значение HighResRelativeTime в данном атрибуте	C
Date-and-Time-Adjustment	MDC_ATTR_TIME_ABS_ADJUST	AbsoluteTimeAdjust	Данный атрибут сообщает о любых настройках даты и времени, которые выполняются в связи с изменением времени человеком или в связи с такими событиями, как переход на летнее время. Используется только в отчетах о событиях. Если запрашивается при помощи команды MDS объекта "Get", данное значение либо не должно присутствовать, либо равно нулю. Если агент осуществляет настройку времени и даты, данный атрибут используется в отчете о событиях для сообщения о таких изменениях	C
Power-Status	MDC_ATTR_POWER_STAT	PowerStatus	Данный атрибут сообщает, осуществляется ли потребление энергии от батареи или от электросетей, а также статус заряда	O
Battery-Level	MDC_ATTR_VAL_BATT_CHARGE	INT-U16	Данный атрибут сообщает процентное соотношение оставшейся емкости батареи, которое не определяется, если значение > 100	O
Remaining-Battery-Time	MDC_ATTR_TIME_BATT_REMAIN	BatMeasure	Данный атрибут представляет прогнозируемый объем оставшегося рабочего времени аккумуляторов. В блок BatMeasure устанавливается одно из значений MDC_DIM_MIN, MDC_DIM_HR или MDC_DIM_DAY для указания минут, часов или дней соответственно	O
Reg-Cert-Data-List	MDC_ATTR_REG_CERT_DATA_LIST	RegCert-DataList	Данный атрибут перечисляет различные регуляторные и/или сертификационные пункты совместимости, на которые ссылается агент. Реализация Заявки о соответствии (см. пункт 9) имеет преимущественную силу над данным атрибутом и являются документами, имеющими юридическую силу. Данный атрибут должен оставаться неизменным после одобрения конфигурации	O
System-Type-Spec-List	MDC_ATTR_SYS_TYPE_SPEC_LIST	TypeVerList	Данный атрибут сообщает тип(-ы) агента, в соответствии с номенклатурой (например, весы). Значения должны происходить из ИСО/ИИЭР 11073-10101 [12], раздела nom-part-in-frastruct, подраздела DEVspec, и ссылка на специализации ИСО/ИИЭР 11073-104zz. Если агент не следует ни одной из специализации, перечень должен остаться пустым. Данный перечень должен также содержать редакции специализации. Должен присутствовать либо данный атрибут, либо Тип Системы (System-Type). Если агент мультифункциональный, то должен присутствовать данный атрибут. Данный атрибут должен оставаться неизменным после одобрения конфигурации	C
Confirm-Timeout	MDC_ATTR_CONFIRM_TIMEOUT	RelativeTime	Данный атрибут информационного тайм-аута определяет минимальное время, в течение которого агент должен ожидать сообщения ответа от менеджера после выдачи сообщений запроса Подтвержденного Отчета о Событиях до тайм-аута и перевода в неассоциированное состояние. Это информационный атрибут в пользу менеджера. Если поставляется данный атрибут, он должен соответствовать текущему значению тайм-аута, который используется агентом для Подтвержденного Отчета о Событиях, выдаваемого объектом MDS. Данный атрибут является информационным для менеджера в том смысле, что менеджер не использует данный атрибут в текущей реализации протокола (т.е. менеджер не производит тайм-аут на Подтвержденный Отчет о Событиях, сгенерированный агентом). Однако менеджер может пожелать использовать данную информацию для назначения приоритетов обработки агента "короткого" тайм-аута над агентом "долгого" тайм-аута	O

Метод/действие	Режим	Тип действия	action-info-args	Результат action-info-args
MDS-Data-Request	подтвержденный	MDC_ACT_DATA_REQUEST	Запрос данных (DataRequest)	Ответ данных (DataRequest)
Set-Time	подтвержденный	MDC_ACT_SET_TIME	Вызов установки времени (SetTimeInvoke)	нет

Событие	Режим	Тип события	Параметр информации о событии	Информация об ответе на событие
MDS-Configuration-Event	Подтвержденный или неподтвержденный	MDC_NOTI_CONFIG	ConfigReport	ConfigReportRsp
MDS-Dynamic-Data-Update-Var	Подтвержденный или неподтвержденный	MDC_NOTI_SCAN_REPORT_VAR	ScanReportInfoVar	-
MDS-Dynamic-Data-Update-Fixed	Подтвержденный или неподтвержденный	MDC_NOTI_SCAN_REPORT_FIXED	ScanReportInfoFixed	-
MDS-Dynamic-Data-Update-MP-Var	Подтвержденный или неподтвержденный	MDC_NOTI_SCAN_REPORT_MP_VAR	ScanReportInfoMPVar	-
MDS-Dynamic-Data-Update-MP-Fixed	Подтвержденный или неподтвержденный	MDC_NOTI_SCAN_REPORT_MP_FIXED	ScanReportInfoMPFixed	-

Название атрибута	ID атрибута	Тип атрибута	Комментарий	Кла-тор
Handle	MDC_ATTR_ID_HANDLE	Handle	Атрибут Handle (дескриптор) представляет собой ссылочный ID для данного объекта. У каждого объекта должен быть уникальный ID, присвоенный агентом. Атрибут handle идентифицирует объект в отчетах о событии, пересылаемых менеджеру. Данный атрибут должен оставаться неизменным после одобрения конфигурации	M
Type	MDC_ATTR_ID_TYPE	Type	Данный атрибут определяет особый статический этого объекта в соответствии с номенклатурой (например, частота импульсов для экземпляра числового объекта). Атрибут Type содержит номенклатурный раздел и ID кода термина для контекстно-свободной, расширяемой идентификации. Данный атрибут должен оставаться неизменным после одобрения конфигурации	M
Supplemental-Types	MDC_ATTR_SUPPLEMENTAL_TYPES	Supplemental-TypesList	Данный атрибут может использоваться для передачи дополнительной информации об объекте за рамками атрибутов Type и Metric-Id. Дополнительная информация покрывает такие условия, как расположение сенсора или уровень, при котором объект реагирует на изменения. Специализации прибора определяют предполагаемое применение данного атрибута. Например, ИИЭР Std 11073-10471 [5] определяет номенклатуру расположения, указывая расположение сенсора на дому и ИСО/ИИЭРР 11073-10404 [B9] определяет три дополнительных типа для быстрого ответа, медленного ответа и выборочной проверки частоты импульса или насыщенности крови кислородом. Данный атрибут должен оставаться неизменным после одобрения конфигурации	O
Metric-Spec-Small	MDC_ATTR_METRIC_SPEC_SMALL	Metric-Spec-Small	Данный атрибут описывает характеристики измерений	M
Metric-Structure-Small	MDC_ATTR_METRIC_STRUCT_SMALL	MetricStructureSmall	Данный атрибут описывает структуру измерения. В случае отсутствия менеджер должен принять MetricStructureSmall := {ms-struct-simple, 0}.	O
Measurement-Status	MDC_ATTR_MSMT_STAT	MeasurementStatus	Данный атрибут указывает точность конкретного значения или набор считываний	O
Metric-Id	MDC_ATTR_ID_PHYSIO	OID-Type	Данный атрибут может использоваться для удержания идентификации, которая более конкретна по сравнению с общим ID в атрибуте Type. Если оценивается атрибут Metric-Id-Partition, он определяет номенклатурный раздел для Данного атрибута. В противном случае, Тип OIDType совпадает с номенклатурным разделом, в соответствии с атрибутом Type в поле раздела. Данный атрибут требуется, только если меняется во время работы и атрибут Type не содержит полной идентификации. Например, если атрибут Type содержит общий температурный класс (MDC_TEMP), данный атрибут может сообщить отдельную, но изменяющуюся идентификацию MDC_TEMP_ORAL или MDC_TEMP_RECT. Должен присутствовать только один атрибут Metric-Id и Metric-Id-List	O
Metric-Id-List	MDC_ATTR_ID_PHYSIO_LIST	MetricIdList	Данный атрибут должен использоваться, когда используется сложное наблюдаемое значение и включается напрямую Metric-Id (например, Compound-Simple-Nu-Observed-Value или Compound-Basic-Nu-Observed-Value) таким образом, чтобы элементы в списке наблюдаемых значений могли идентифицироваться индивидуально. Порядок списка Metric-Id-List должен соответствовать порядку элементов в сложном наблюдаемом значении. Должен присутствовать только один атрибут of Metric-Id и Metric-Id-List	C
Metric-Id-Partition	MDC_ATTR_METRIC_ID_PART	NomPartition	Данный атрибут может использоваться для определения раздела, из которого были взяты номенклатурные термины Metric-Id или Metric-Id-List. Если атрибут отсутствует, раздел совпадает с номенклатурным разделом, определенным в поле раздела атрибута Type	O
Unit-Code	MDC_ATTR_UNIT_CODE	OID-Type	Данный атрибут определяет номенклатурный код для единиц измерения из раздела nom-partdim (например, MDC_DIM_KILO_G)	O
Attribute-Value-Map	MDC_ATTR_ATTRIBUTE_VAL_MAP	AttrValMap	Данный атрибут определяет атрибуты, о которых сообщается в сообщении обновления данных фиксированного формата. Использование этого атрибута обязательно, если агент использует сообщения фиксированного формата с значениями для сообщения данных динамического измерения для объектов	C
Source-Handle-Reference	MDC_ATTR_SOURCE_HANDLE_REF	HANDLE	Данный атрибут устанавливает отношение данного экземпляра объекта к первичному объекту. Данный атрибут используется, когда требуется смоделировать явное соотношение между экземплярами объекта для определения зависимостей. Использование данного атрибута определяется специализацией прибора	O
Label-String	MDC_ATTR_ID_LABEL_STRING	OCTET STRING	Данный атрибут определяет текстовое представление атрибута типа в печатном ASCII. Значение Данного атрибута полностью зависит от выбора производителя агента. Это может быть потенциально полезным для менеджера в качестве строки дисплея или в качестве помощи по выбору поведения, когда он не может понять MDC_ATTR_ID_TYPE отправленного агентом	O
Unit-Label-String	MDC_ATTR_UNIT_LABEL_STRING	OCTET STRING	Данный атрибут определяет текстовое представление размера кода блока Unit-Code в печатном ASCII. Значение Данного атрибута полностью зависит от выбора производителя агента. Это может быть потенциально полезным для менеджера в качестве строки дисплея или в качестве помощи по выбору поведения, когда он не может понять MDC_ATTR_UNIT_CODE, отправленного агентом	O
Absolute-Time-Stamp	MDC_ATTR_TIME_STAMP_ABS	AbsoluteTime	Данный атрибут определяет дату и время наблюдения с точностью в 1/100 секунды, если это применимо. За более подробной информацией по Данному атрибуту обратитесь к п. 8.12. Если агент сохраняет данные (в объекте PM-блока или как "временно хранимые измерения"), он должен ассоциировать отметку времени (Absolute-Time-Stamp, Relative-Time-Stamp или HiRes-Time-Stamp) с данными	C
Relative-Time-Stamp	MDC_ATTR_TIME_STAMP_REL	RelativeTime	Данный атрибут определяет время наблюдения (отметку времени в формате относительного времени/количества тика часов в соответствии с типом данных RelativeTime). Если агент сохраняет данные, он должен ассоциировать отметку времени (Absolute-Time-Stamp, Relative-Time-Stamp или HiRes-Time-Stamp) с данными	C
HiRes-Time-Stamp	MDC_ATTR_TIME_STAMP_REL_HI_RES	HighResRelative-Time	Данный атрибут определяет время наблюдения (отметку времени в формате высокоточного относительного времени/с количеством тактов часов в соответствии с типом данных HighResRelativeTime). Если агент хранит данные, он должен ассоциировать отметку времени (Absolute-Time-Stamp, Relative-Time-Stamp или HiRes-Time-Stamp) с данными	C
Measure-Active-Period	MDC_ATTR_TIME_PD_MSMT_ACTIVE	FLOAT-Type	Данный атрибут определяет длительность периода наблюдения в секундах	O

Название атрибута	ID атрибута	Тип атрибута	Комментарий	Кла-тор
Simple-Nu-Observed-Value	MDC_ATTR_NU_VAL_OBS_SIMP	SimpleNuObsValue	Данный атрибут определяет числовое наблюдаемое значение объекта без какой-либо вложенной информации о статусе, наблюдаемой в Nu-Observed-Value. Должно присутствовать одно из значений Simple-Nu-Observed-Value, Basic-Nu-Observed-Value, Nu-Observed-Value, Compond-Nu-Observed-Value, Compound-Simple-Nu-Observed-Value или Compound-Basic-Nu-Observed-Value	C
Compound-Simple-Nu-Observed-Value	MDC_ATTR_NU_CMPD_VAL_OBS_SIMP	SimpleNuObsValueCmp	Данный атрибут представляет матрицу Simple-Nu-Observed-Values. Должно присутствовать одно из значений Simple-Nu-Observed-Value, Basic-Nu-Observed-Value, Nu-Observed-Value, Compond-Nu-Observed-Value, Compound-Simple-Nu-Observed-Value или Compound-Basic-Nu-Observed-Value	C
Basic-Nu-Observed-Value	MDC_ATTR_NU_VAL_OBS_BASIC	BasicNuObsValue	Данный атрибут определяет числовое наблюдаемое значение объекта без какой-либо вложенной информации о статусе, но с небольшим числовым представлением, по сравнению с значением Simple-Nu-Observed-Value. Должно присутствовать одно из значений Simple-Nu-Observed-Value, Basic-Nu-Observed-Value, Nu-Observed-Value, Compound-Nu-Observed-Value, Compound-Simple-Nu-Observed-Value или Compound-Basic-Nu-Observed-Value	C
Compound-Basic-Nu-Observed-Value	MDC_ATTR_NU_CMPD_VAL_OBS_BASIC	BasicNuObsValueCmp	Данный атрибут представляет собой матрицу Basic-Nu-Observed-Values. Должно присутствовать одно из значений Simple-Nu-Observed-Value, Basic-Nu-Observed-Value, Nu-Observed-Value, Compond-Nu-Observed-Value, Compound-Simple-Nu-Observed-Value или Compound-Basic-Nu-Observed-Value	C
Nu-Observed-Value	MDC_ATTR_NU_VAL_OBS	NuObsValue	Данный атрибут определяет числовое наблюдаемое значение объекта и объединяет статус измерения и информацию о единице измерения. Он используется, когда статус/единица динамичные и всегда представляются вместе со значением. Должно присутствовать одно из значений Simple-Nu-Observed-Value, Basic-Nu-Observed-Value, Nu-Observed-Value, Compond-Nu-Observed-Value, Compound-Simple-Nu-Observed-Value или Compound-Basic-Nu-Observed-Value	C
Compound-Nu-Observed-Value	MDC_ATTR_NU_CMPD_VAL_OBS	NuObsValueCmp	Данный атрибут сочетает матрицу значения, статуса и единицы. Данный атрибут доступен для использования только в отчетах о событиях в переменном формате. Должно присутствовать одно из значений Simple-Nu-Observed-Value, Basic-Nu-Observed-Value, Nu-Observed-Value, Compond-Nu-Observed-Value, Compound-Simple-Nu-Observed-Value или Compound-Basic-Nu-Observed-Value	C
Accuracy	MDC_ATTR_NU_ACCUR_MSMT	FLOAT-Type	Данный атрибут определяет максимальное отклонение текущего значения от сообщенного наблюдаемого значения (если он может быть определен). Данный атрибут должен оставаться неизменным после одобрения конфигурации	O

Название атрибута	ID атрибута	Тип атрибута	Комментарий	Кла-тор
Sample-Period	MDC_ATTR_TIME_PD_SAMP	RelativeTime	Данный атрибут определяет интервал времени между последовательными показаниями, осуществляющимися каждые 1/8 мс. Следовательно, 8000 = 1 с. Данный атрибут должен оставаться неизменным после одобрения конфигурации	M
Simple-Sa-Observed-Value	MDC_ATTR_SIMP_SA_OBS_VAL	OCTET STRING	Данный байтовый массив содержит показания, которые сообщаются агентом в формате, описанном в спецификации Sa-Specification и спецификации масштаба и диапазона (Scale-and-Range-Specification). Длина должна быть с дополняющими байтами в конце. Sa-Specification определяет текущее количество используемых байтов	M

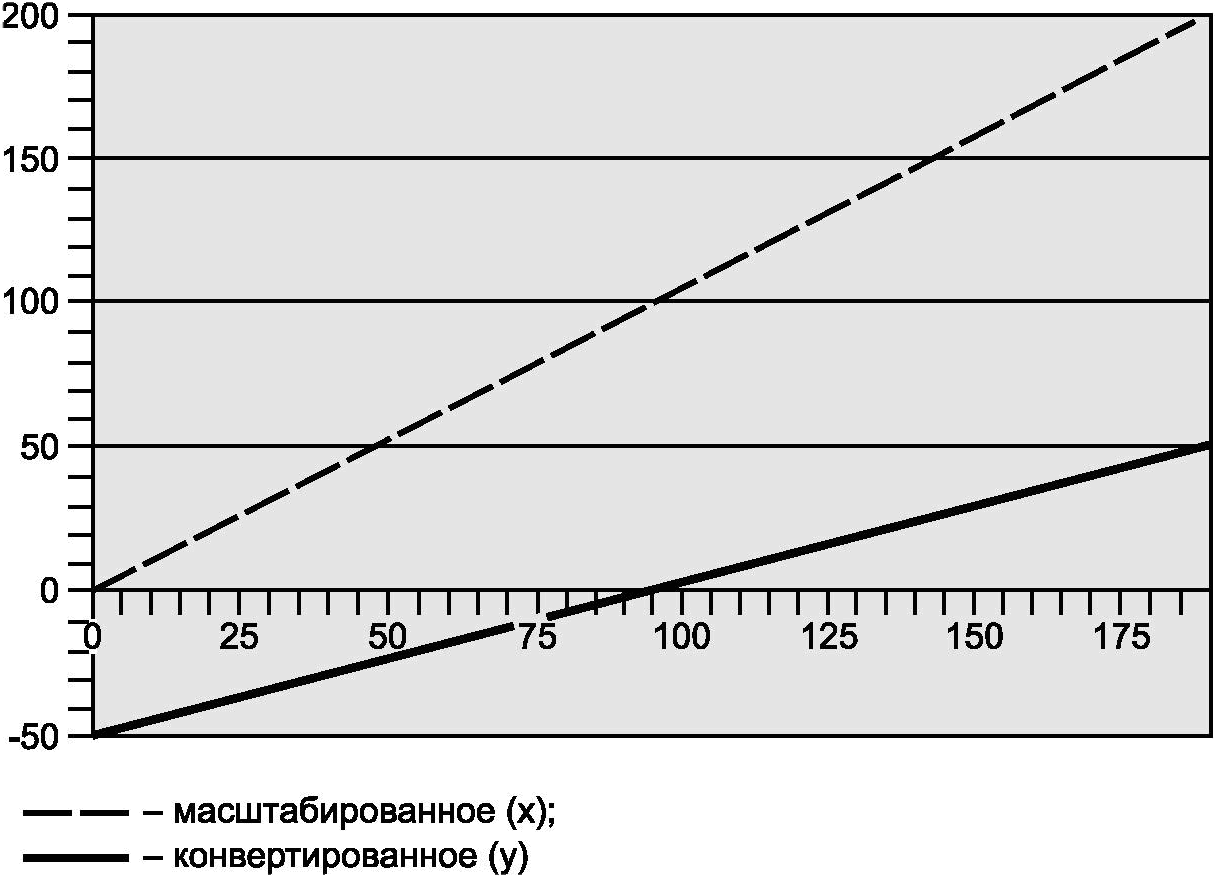

Scale-and-Range-Specification	MDC_ATTR_SCALE_SPECN_I8 MDC_ATTR_SCALE_SPECN_I16 MDC_ATTR_SCALE_SPECN_I32	ScaleRangeSpec8 ScaleRangeSpec16 ScaleRangeSpec32	Данный атрибут определяет присвоение определенных значений показаниями, а также диапазон измерений. Тип зависит от разрешающей способности показания (поле размера показания в рамках поля типа показания в спецификации Sa-Specification). Должна быть включена одна из трех спецификаций. Данный атрибут должен оставаться неизменным после одобрения конфигурации	M
Sa-Specification	MDC_ATTR_SA_SPECN	SaSpec	Данный атрибут описывает массив показаний и типы показаний. Данный атрибут должен оставаться неизменным после одобрения конфигурации	M

Название атрибута	ID атрибута	Тип атрибута	Комментарий	Кла-тор
Enum-Observed-Value-Simple-OID	MDC_ATTR_ENUM_OBS_VAL_SIMP_OID	OID-Type	Данное значение сообщается как номенклатурный код. Если атрибуту Enum-Observed-Value-Partition присваивается значение, он определяет номенклатурный раздел для данного атрибута. В противном случае, OID-Type берется из того же номенклатурного раздела, определенного в поле раздела атрибута Type. Должно присутствовать одно из значений Enum-Observed-Value-Simple-OID, Enum-Observed-Value-Simple-Bit-Str, Enum-Observed-Value-Basic-Bit-Str, Enum-Observed-Value-Simple-Str или Enum-Observed-Value	C
Enum-Observed-Value-Simple-Bit-Str	MDC_ATTR_ENUM_OBS_VAL_SIMP_BIT_STR	BITS-32	Данное значение сообщается в виде 32-битовой строки. Должно присутствовать одно из значений Enum-Observed-Value-Simple-OID, Enum-Observed-Value-Simple-Bit-Str, Enum-Observed-Value-Basic-Bit-Str, Enum-Observed-Value-Simple-Str или Enum-Observed-Value	C
Enum-Observed-Value-Basic-Bit-Str	MDC_ATTR_ENUM_OBS_VAL_BASIC_BIT_STR	BITS-16	Данное значение сообщается в виде 16-битовой строки. Должно присутствовать одно из значений Enum-Observed-Value-Simple-OID, Enum-Observed-Value-Simple-Bit-Str, Enum-Observed-Value-Basic-Bit-Str, Enum-Observed-Value-Simple-Str или Enum-Observed-Value	C
Enum-Observed-Value-Simple-Str	MDC_ATTR_ENUM_OBS_VAL_SIMP_STR	EnumPrintableString	Данное значение сообщается в виде ASCII печатной строки. Должен присутствовать один из Enum-Observed-Value-Simple-OID, Enum-Observed-Value-Simple-Bit-Str, Enum-Observed-Value-Basic-Bit-Str, Enum-Observed-Value-Simple-Str или Enum-Observed-Value	C
Enum-Observed-Value	MDC_ATTR_VAL_ENUM_OBS	EnumObsValue	Данный атрибут определяет структурное наблюдаемое значение, которое позволяет дополнительную гибкость типа данных сообщаемого значения. Должно присутствовать одно из значений Enum-Observed-Value-Simple-OID, Enum-Observed-Value-Simple-Bit-Str, Enum-Observed-Value-Basic-Bit-Str, Enum-Observed-Value-Simple-Str или Enum-Observed-Value	C
Enum-Observed-Value-Partition	MDC_ATTR_ENUM_OBS_VAL_PART	NomPartition	Данный атрибут может использоваться для определения раздела, из которого был взят наблюдаемый номенклатурный термин OID значений Enum-Observed-Value-Simple-OID или Enum-Observed-Value. В противном случае, OID-Type берется из того же номенклатурного раздела, определенного в поле раздела атрибута Type	O

Название атрибута	ID атрибута	Тип атрибута	Комментарий	Кла-тор
Handle	MDC_ATTR_ID_HANDLE	HANDLE	Атрибут Handle (дескриптор) представляет собой ссылочный ID для данного объекта. У каждого объекта должен быть свой ID, предписанный агентом. Дескриптор идентифицирует объект в отчете о событиях, пересылаемом менеджеру и на адрес экземпляра объекта в сообщении, запускающем методы объекта. Данный атрибут должен оставаться неизменным после одобрения конфигурации	M
PM-Store-Capab	MDC_ATTR_PM_STORE_CAPAB	PmStoreCapab	Данный атрибут определяет базовые возможности экземпляра объекта PM-блока. Данный атрибут должен оставаться неизменным после одобрения конфигурации	M
Store-Sample-Algorithm	MDC_ATTR_METRIC_STORE_SAMPLE_ALG	StoSampleAlg	Данный атрибут описывает, как обрабатываются значения считываний, хранимых в PM-сегменте. Структура StoSampleAlg описывает доступные алгоритмы выборки. Если не применяется специфического алгоритма выборки (другими словами, значения считывания являются необработанными данными), то данный атрибут должен иметь значение st-alg-no-downsampling. Данный атрибут должен оставаться неизменным после одобрения конфигурации	M
Store-Capacity-Count	MDC_ATTR_METRIC_STORE_CAPAC_CNT	INT-U32	Данный атрибут это максимальное количество хранимых записей в PM-сегменте (записи во всех сегментах PM). Данный атрибут должен оставаться неизменным после одобрения конфигурации	O
Store-Usage-Count	MDC_ATTR_METRIC_STORE_USAGE_CNT	INT-U32	Данный атрибут дает текущее (актуальное) количество хранимых записей PM-сегмента (записи во всех сегментах PM)	O
Operational-State	MDC_ATTR_OP_STAT	OperationalState	Данный атрибут указывает, вносятся ли в данный момент новые записи в этот PM-сегмент. Если в данный момент PM-сегмент добавляет новые данные, данный атрибут должен быть активирован. В противном случае, он должен дезактивироваться	M
PM-Store-Label	MDC_ATTR_PM_STORE_LABEL_STRING	OCTET STRING	Данный атрибут является зависящей от применения отметкой в печатном ASCII для сегмента, чтобы указать его предполагаемое назначение, а также может использоваться для отображения целей. Данный атрибут должен оставаться неизменным после одобрения конфигурации	O
Sample-Period	MDC_ATTR_TIME_PD_SAMP	RelativeTime	Данный атрибут определяет частоту, с которой в PM-сегменты добавляются новые записи. Данный атрибут должен присутствовать либо в PM-блоке (в случае чего он относится ко всем периодически хранимым PM-сегментам в PM-блоке), либо в каждом PM-сегменте, если значения отбираются периодически, таким образом разница во времени двух записей в фиксированном сегменте данных постоянна (т.е. установлен бит записей pmsc-perisegentries в атрибут Pm-Store-Capab). Данный атрибут должен оставаться неизменным после одобрения конфигурации	C
Number-Of-Segments	MDC_ATTR_NUM_SEG	INT-U16	Данный атрибут это число актуально инстанцируемых PM-сегментов, содержащихся в PM-блоке. Необходимо отметить, что Номер экземпляра Instance-Number атрибута PM-сегмента НЕ относится к этому числу (т.е. он не должен находиться в диапазоне от 0 до Числа сегментов), но должен извлекаться методом Get-Segment-Info	M
Clear-Timeout	MDC_ATTR_CLEAR_TIMEOUT	RelativeTime	Данный атрибут тайм-аута определяет минимальное время, в течение которого менеджер должен ожидать завершения команды очистки PM-блока. Если после того, как менеджер пересылает запуск команды Подтвержденное Действие (Очистить сегменты), истекает тайм-аут до того, как менеджер получает соответствующее сообщение ответа команды Подтвержденное действие, менеджер должен осуществить переход в Неассоциированное состояние в соответствии с 8.9.5.6	M

Метод/действие	Режим	Тип действия	action-info-args	Resulting action-info-args

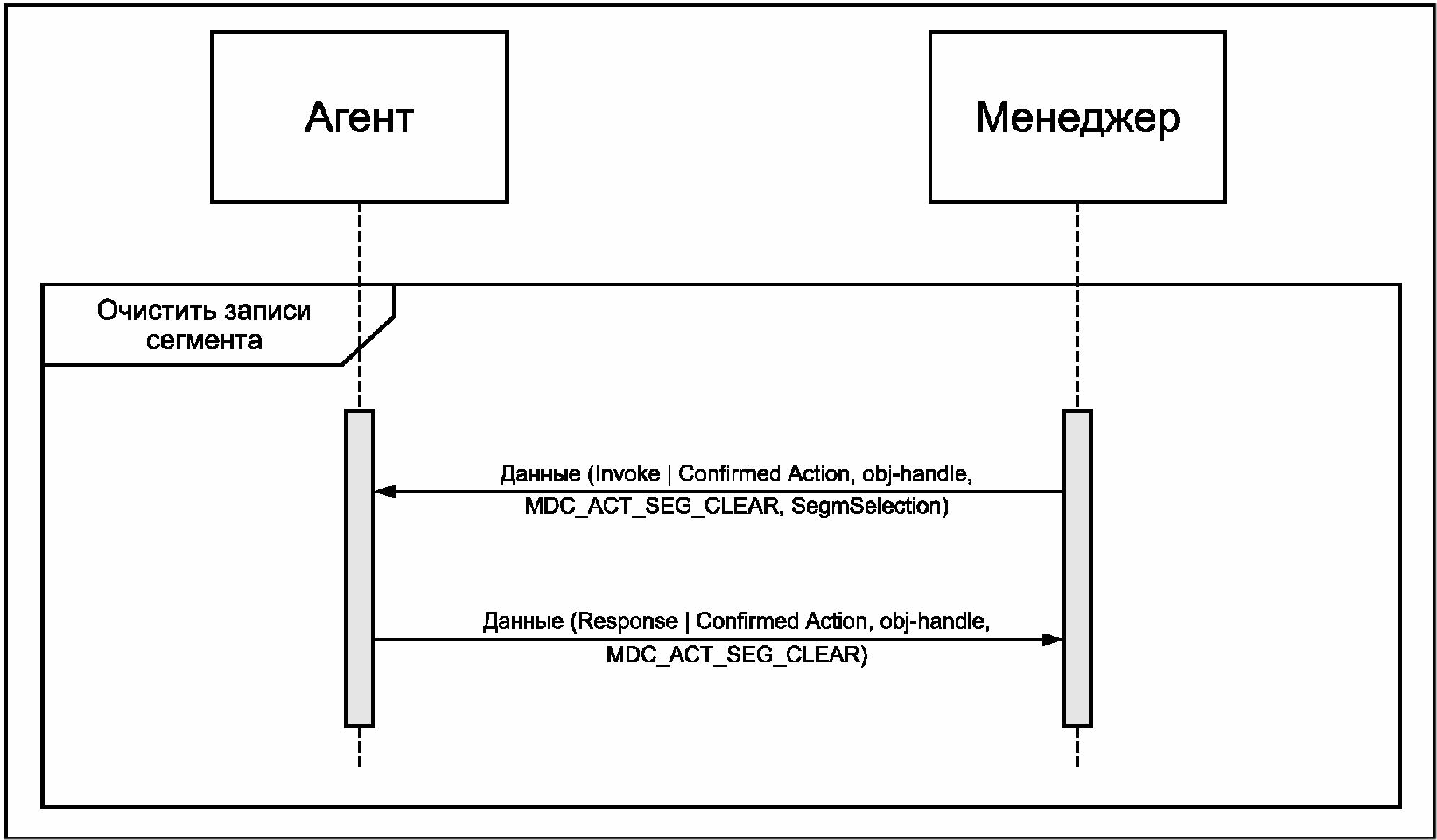

Clear-Segments	подтвержденный	MDC_ACT_SEG_CLR	SegmSelection	(пусто)
Get-Segment-Info C	подтвержденный	MDC_ACT_SEG_GET_INFO	SegmSelection	SegmentInfoList

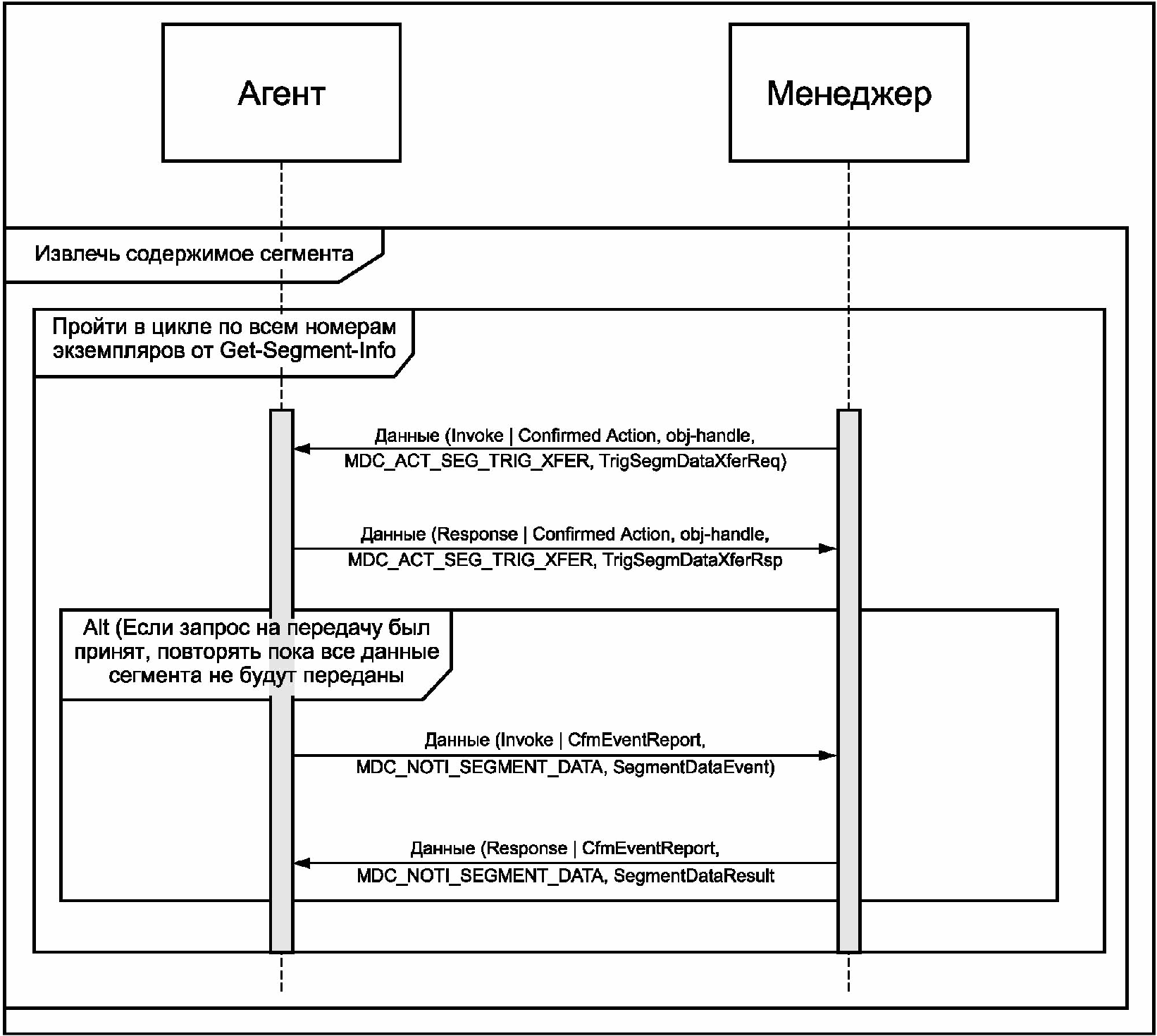

Trig-Segment-Data-Xfer	подтвержденный	MDC_ACT_SEG_TRIG_XFER	TrigSegmDataXfer-Req	TrigSegmDataXferRsp

Событие	Режим	Тип события	Параметр информации о событии	Информация об ответе
Segment-Data-Event	подтвержденный	MDC_NOTI_SEGMENT_DATA	SegmentDataEvent	SegmentDataResult

Название атрибута	ID атрибута	Тип атрибута	Комментарий	Кла-тор
Instance-Number	MDC_ATTR_ID_INSTNO	InstNumber	Номер экземпляра (Instance-Number) это ID определенного экземпляра объекта PM-сегмента. Он используется менеджером для обращения к сегменту PM	M

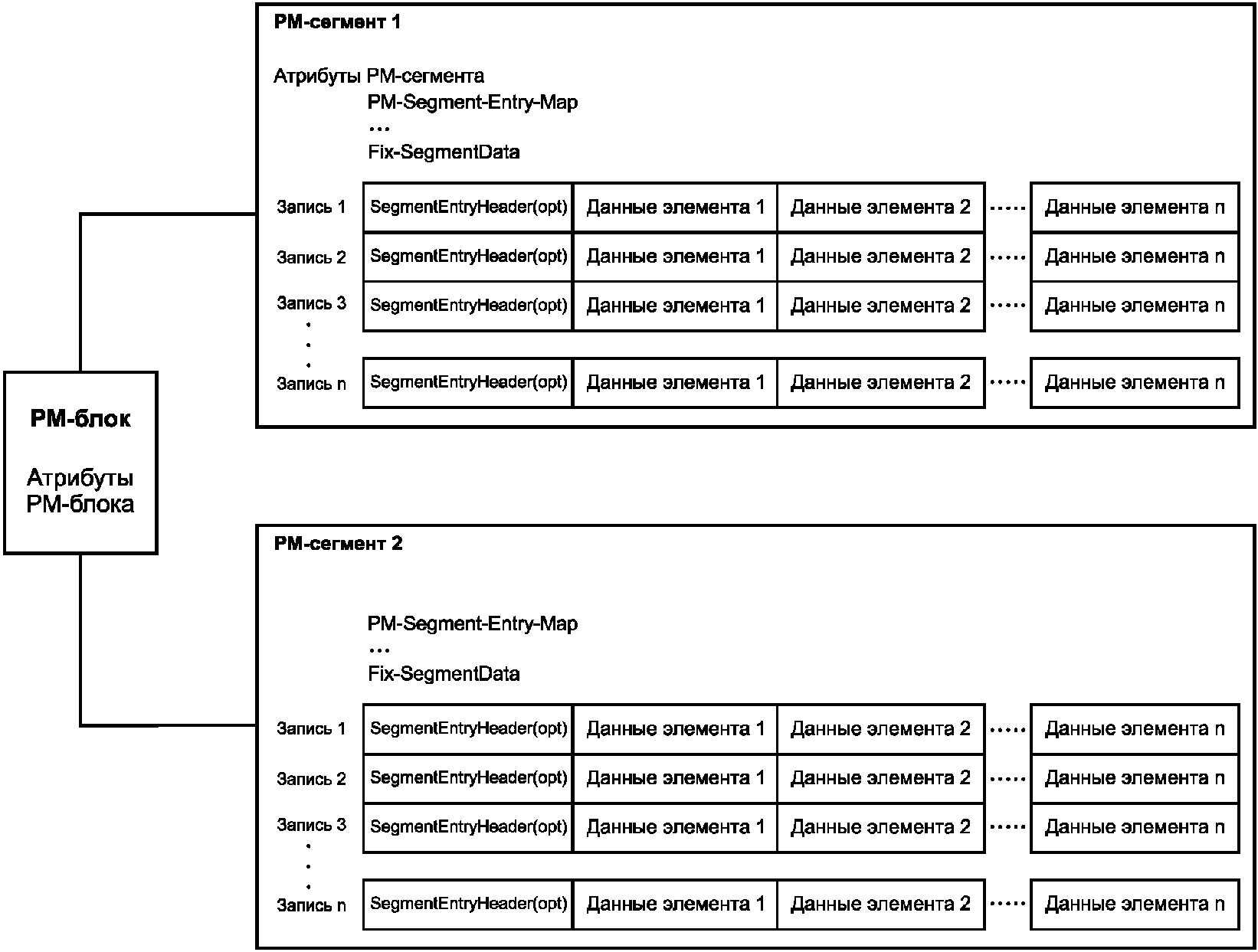

PM-Segment-Entry-Map	MDC_ATTR_PM_SEG_MAP	PmSegmentEntryMap	Данный атрибут определяет формат и содержание одной сохраненной записи. Запись обладает условным заголовком, содержащим информацию, применимую ко всем элементам в записи. Запись содержит один и более элементов, определяемых по классу, метрическому ID, дескриптору и карте значения атрибута, определяющей атрибуты объекта для каждого элемента в сегменте PM	M
PM-Seg-Person-Id	MDC_ATTR_PM_SEG_PERSON_ID	PersonId	Настоящий стандарт поддерживает приборы, которые обладают поддержкой простых данных от нескольких лиц. ID лица используется для различия этих лиц. Если PM-блок способен сохранять данные нескольких лиц, он должен установить бит mscmultiperson в атрибуте PMStore-Capab. При установке этого бита все экземпляры PM-сегмента, содержащихся в PM-блоке, должны поддерживать атрибут PM-Seg-Person-Id. В противном случае данный атрибут не определяется	C
Operational-State	MDC_ATTR_OP_STAT	OperationalState	Данный атрибут указывает, вносятся ли в данный момент новые записи в этот PM-сегмент. Если в данный момент PM-сегмент добавляет новые данные, данный атрибут должен быть активирован. В противном случае, он должен дезактивироваться	M
Sample-Period	MDC_ATTR_TIME_PD_SAMP	RelativeTime	Данный атрибут определяет частоту, с которой добавляются записи PM-сегмента. Данный атрибут должен присутствовать либо в PM-блоке (в случае чего он применяется ко всем периодически хранимым PM-сегментам в PM-блоке), либо в каждом PM-сегменте. Значения дискретные, в атрибуте PM Store-Capab должен быть установлен бит записей pmsc-periseg-entries	C
Segment-Label	MDC_ATTR_PM_SEG_LABEL_STRING	OCTET STRING	Данный атрибут является зависящей от применения отметкой в печатном ASCII для сегмента, чтобы указать его предполагаемое назначение, может использоваться для отображения целей	O
Segment-Start-Abs-Time	MDC_ATTR_TIME_START_SEG	AbsoluteTime	Данный атрибут определяет начальное время сегмента	O
Segment-End-Abs-Time	MDC_ATTR_TIME_END_SEG	AbsoluteTime	Данный атрибут определяет конечное время сегмента	O
Date-and-Time-Adjustment	MDC_ATTR_TIME_ABS_ADJUST	AbsoluteTimeAdjust	Данный атрибут сообщает о любых изменениях даты и времени, которые вносятся либо в связи с изменением часов лица или переходом на летнее время. Если агент когда-либо изменяет дату и время, данный атрибут сообщает о таких изменениях	C
Segment-Usage-Count	MDC_ATTR_SEG_USAGE_CNT	INT-U32	Данный атрибут дает текущее (актуальное) количество хранимых записей	O
Segment-Statistics	MDC_ATTR_SEG_STATS	SegmentStatistics	Данный атрибут определяет матрицу для сообщения минимальной, средней и максимальной статистики для каждого элемента под маркировку	O
Fixed-Segment-Data	MDC_ATTR_SEG_FIXED_DATA	Не применимо. Эти данные хранятся внутри в устройстве и, таким образом, этот тип данных никогда не появляется непосредственно ни в каком определении протокола	Данный атрибут определяет данные сегмента, переданные в качестве матрицы записей в формате, указанном атрибутом PM-Segment-Entry-Map. Здесь он определен в качестве прозрачной структуры данных без определенного типа данных. Обратите внимание, что данный атрибут доступен опосредованно; он извлекается менеджером при помощи метода PM-блока Trig-Segm-Data-Xfer	M
Confirm-Timeout	MDC_ATTR_CONFIRM_TIMEOUT	RelativeTime	Данный атрибут информационного тайм-аута определяет минимальное время, в течение которого агент должен ожидать сообщения ответа от менеджера после выдачи сообщений запроса Подтвержденного Отчета о Событиях до тайм-аута и перевода в неассоциированное состояние. Это информационный атрибут в пользу менеджера. Если поставляется данный атрибут, он должен соответствовать текущему значению тайм-аута, который используется агентом для Подтвержденного Отчета о Событиях, выдаваемого объектом PM-блока. Данный атрибут является информационным для менеджера в том смысле, что менеджер не использует данный атрибут в текущей реализации протокола (т.е. менеджер не производит тайм-аут на Подтвержденный Отчет о Событиях, сгенерированный агентом). Однако менеджер может пожелать использовать данную информацию для назначения приоритетов обработки агента "короткого" тайм-аута над агентом "долгого" тайм-аута	O
Transfer-Timeout	MDC_ATTR_TRANSFER_TIMEOUT	RelativeTime	Данный атрибут тайм-аута определяет минимальное время, в течение которого менеджер ждет полной передачи информации PM-сегмента. Если тайм-аут закончится до получения полного PM-сегмента, менеджер должен совершить передачу в неассоциированном состоянии в соответствии с описанием в п. 8.9.5.6	M

Название атрибута	ID атрибута	Тип атрибута	Комментарий	Кла-тор
Handle	MDC_ATTR_ID_HANDLE	HANDLE	Сканеры идентифицируются дескрипторами (handles). Данный атрибут должен оставаться неизменным после одобрения конфигурации	M
Operational-State	MDC_ATTR_OP_STAT	OperationalState	Данный атрибут определяет, активен ли сканер и может ли он быть установлен менеджером	M
Scan-Handle-List	MDC_ATTR_SCAN_HANDLE_LIST	HANDLEList	Данный атрибут определяет объекты с метрическим происхождением, которые могут сообщаться в отчетах Unbuf-Scan-Report-Var, Buf-Scan-Report-Var, Unbuf-Scan-Report-Fixed, Buf-Scan-Report-Fixed или в любом из четырех эквивалентов нескольким лицам. В случае эпизодических сканеров, специальный объект включается в отчет о событиях, как только вносятся изменения одного или нескольких значений атрибута. В случае периодических сканеров, сканируемые объекты и значения атрибутов вносятся в каждый из периодов. Менеджер не должен принимать порядок объектов, содержащихся в отчетах о событиях. Порядок совпадает со списком Scan-Handle-List. Данный атрибут должен предоставить информацию, используется ли сканером какой-либо из восьми стилей отчетов	C
Scan-Handle-Attr-Val-Map	MDC_ATTR_SCAN_HANDLE_ATTR_VAL_MAP	HandleAttrValMap	Данный атрибут определяет метрические производные объекты, атрибуты и порядок, значения объектов и атрибутов которого сообщаются в Unbuf-Scan-Report-Grouped, Buf-Scan-Report-Grouped, Unbuf-Scan-Report-MP-Grouped или Buf-Scan-Report-MP-Grouped. Должны присутствовать все значения для обеспечения соответствующей структуры сообщения. Данный атрибут должен присутствовать, если используется один из этих четырех стилей	C

Название атрибута	ID атрибута	Тип атрибута	Комментарий	Кла-тор
Confirm-Mode	MDC_ATTR_CONFIRM_MODE	ConfirmMode	Данный атрибут определяет, являются ли пересланные отчеты о событиях подтвержденными или неподтвержденными	M
Confirm-Timeout	MDC_ATTR_CONFIRM_TIMEOUT	RelativeTime	Данный информационный тайм-аут атрибут определяет минимальное время, которое агент должен ожидать сообщения ответа от менеджера после выпуска Подтвержденного Отчета о Событиях до тайм-аута и перевода в неассоциированное состояние. Он является информационным атрибутом в пользу менеджера. Если данный атрибут поставляется, он должен подходить значению текущего тайм-аута, который использует агент для Подтвержденного Отчета События, заданного от объекта сканера. Данный атрибут является информационным для менеджера в том смысле, что менеджер не использует данный атрибут в текущем применении протокола (т.е. менеджер не устанавливает тайм-аут на Подтвержденный Отчет о Событии, сгенерированный агентом). Однако менеджер может пожелать использовать данную информацию для назначения приоритетов обработки агента "короткого" тайм-аута над агентом "долгого" тайм-аута	C
Transmit-Window	MDC_ATTR_TX_WIND	INT-U16	Данный атрибут определяет информационные данные, предоставляемые агентом, которые могут помочь менеджеру оптимизировать свои конфигурации. Окно передачи (Transmit-Window) представляет число неизвестных подтвержденных отчетов о событиях, которым агент позволит быть в очереди. Для настоящей версии данного стандарта, значение атрибута должно составлять 1	O

Название атрибута	ID атрибута	Тип атрибута	Комментарий	Кла-тор
Min-Reporting-Interval	MDC_ATTR_SCAN_REP_PD_MIN	RelativeTime	Данный атрибут предоставляет расчет ожидаемого минимального времени между двумя последовательными отчетами о событиях	O

Событие	Режим	Тип события	Параметр информации о событиях	Информация об ответе
Unbuf-Scan-Report-Var	подтвержденный или неподтвержденный	MDC_NOTI_UNBUF_SCAN_REPORT_VAR	ScanReportInfoVar	-
Unbuf-Scan-Report-Fixed	подтвержденный или неподтвержденный	MDC_NOTI_UNBUF_SCAN_REPORT_FIXED	ScanReportInfoFixed	-
Unbuf-Scan-Report-Grouped	подтвержденный или неподтвержденный	MDC_NOTI_UNBUF_SCAN_REPORT_GROUPED	ScanReportInfoGrouped	-
Unbuf-Scan-Report-MP-Var	подтвержденный или неподтвержденный	MDC_NOTI_UNBUF_SCAN_REPORT_MP_VAR	ScanReportInfoMPVar	-
Unbuf-Scan-Report-MP-Var	подтвержденный или неподтвержденный	MDC_NOTI_UNBUF_SCAN_REPORT_MP_FIXED	ScanReportInfoMPFixed	-
Unbuf-Scan-Report-MP-Grouped	подтвержденный или неподтвержденный	MDC_NOTI_UNBUF_SCAN_REPORT_MP_GROUPED	ScanReportInfoMPGrouped	-

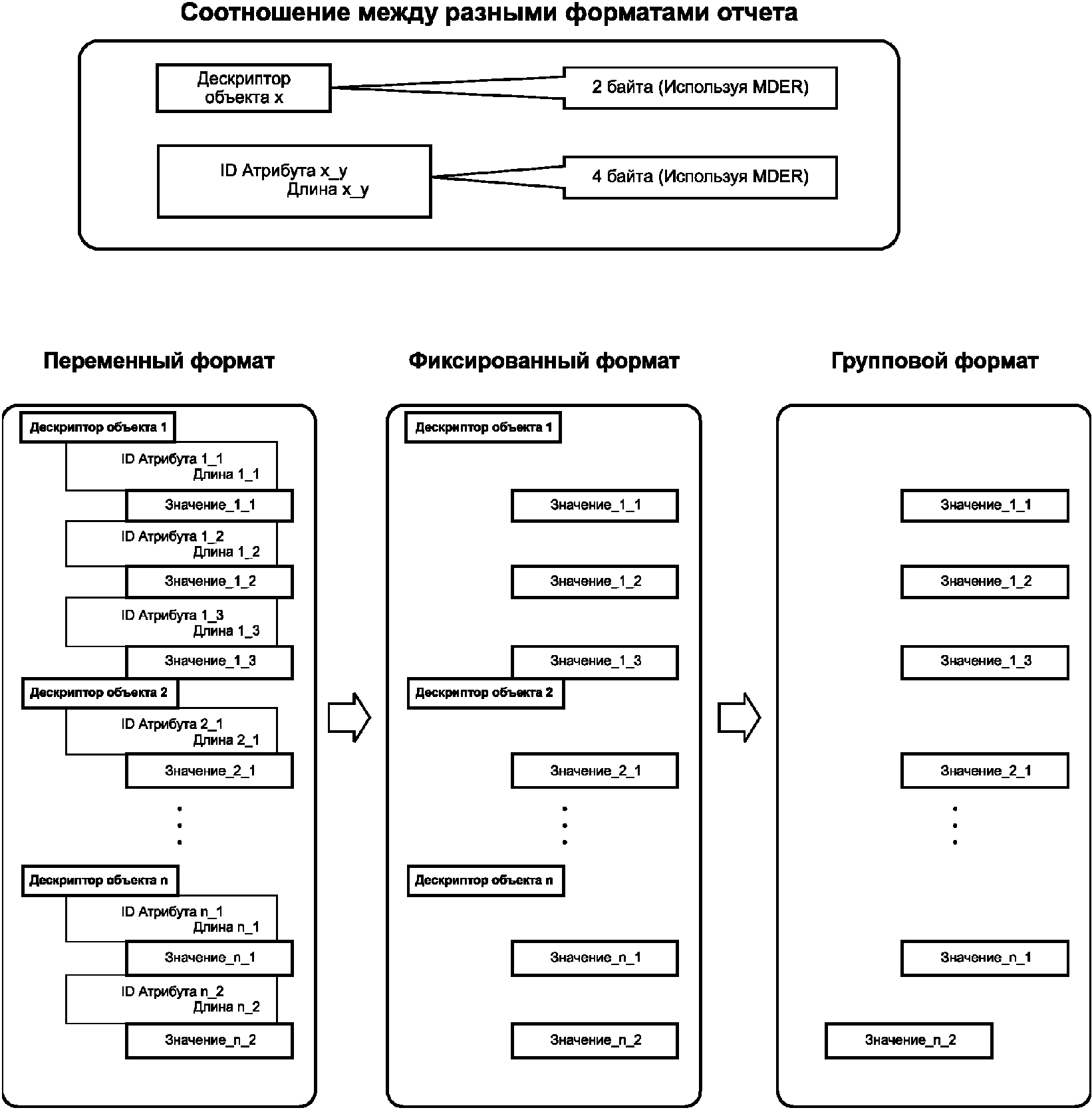

Примечания 1 В случае переменных и фиксированных форматов отчетов, если ни один из атрибутов объекта не меняет своего значения, в отчете сканирования не отображается каких-либо данных этого объекта. 2 В связи с тем, что эпизодический сканер не буферизует какие-либо изменения и не оснащен атрибутами периодического обновления спецификации (в этом нет необходимости, т.к. пересылаются обновления в случае внесения изменений), должно пересылаться уведомление об изменении атрибута, чтобы гарантировать отсутствие потери данных. Например, чтобы гарантировать, что ни одно из метрических значений не изменялось более одного раза между проведением сканирования атрибутов объекта, применение эпизодического сканера позволяет проверить изменения со скоростью, равной скорости самого короткого периода обновления метрических экземпляров в списке сканирования.

Название атрибута	ID атрибута	Тип атрибута	Комментарий	Кла-тор
Reporting-Interval (интервал отправки отчета)	MDC_ATTR_SCAN_REP_PD	RelativeTime	Период сообщения отчета о событии	M

Событие	Режим	Тип события	Event-info parameter	Event-reply-info
Buf-Scan-Report-Var	Подтвержденный или неподтвержденный	MDC_NOTI_BUF_SCAN_REPORT_VAR	ScanReportInfoVar	-
Buf-Scan-Report-Fixed	Подтвержденный или неподтвержденный	MDC_NOTI_BUF_SCAN_REPORT_FIXED	ScanReportInfoFixed	-
Buf-Scan-Report-Grouped	Подтвержденный или неподтвержденный	MDC_NOTI_BUF_SCAN_REPORT_GROUPED	ScanReportInfoGrouped	-
Buf-Scan-Report-MPVar	Подтвержденный или неподтвержденный	MDC_NOTI_BUF_SCAN_REPORT_MP_VAR	ScanReportInfoMPVar	-
Buf-Scan-Report-MPFixed	Подтвержденный или неподтвержденный	MDC_NOTI_BUF_SCAN_REPORT_MP_FIXED	ScanReportInfoMPFixed	-
Buf-Scan-Report-MPGrouped	Подтвержденный или неподтвержденный	MDC_NOTI_BUF_SCAN_REPORT_MP_GROUPED	ScanReportInfoMPGrouped	-

ИС NORMPROD: примечание. Абзац дан в соответствии с официальным текстом документа.

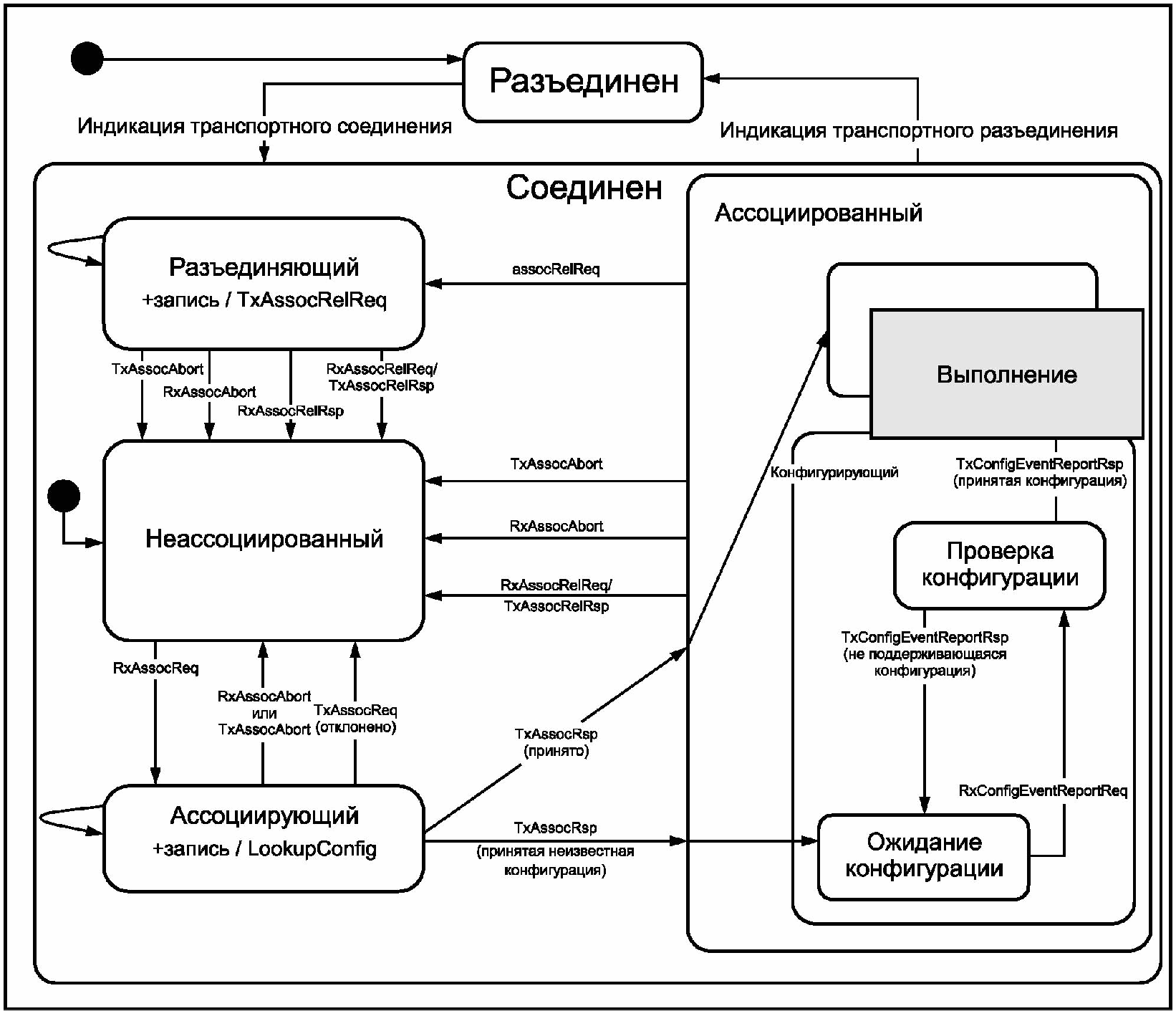

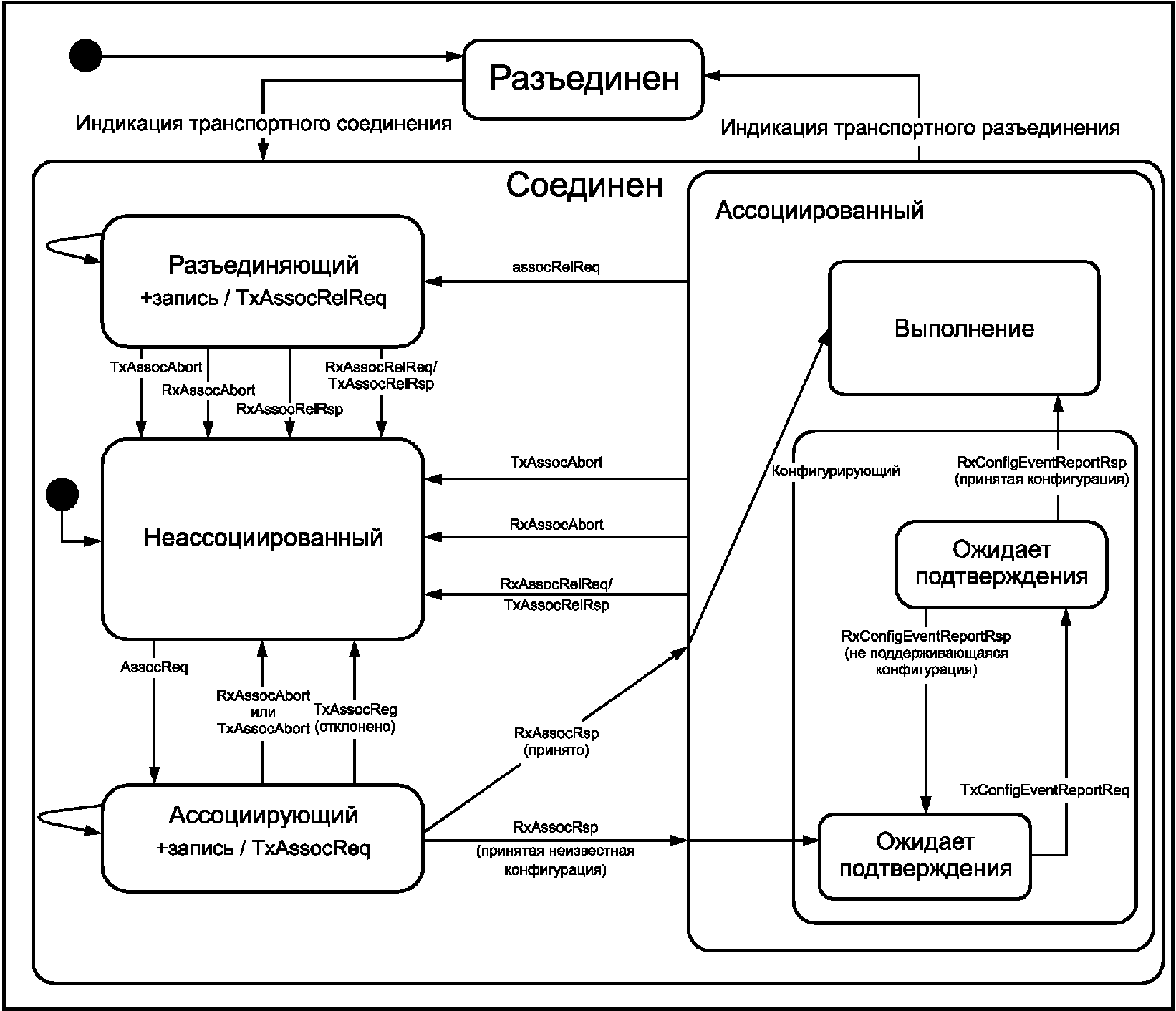

Состояние	Описание
Разъединен	Если изначально агент включается, это допускается при начале работы в отключенном состоянии, которое указывает на то, что транспортное соединение между агентом и менеджером не было создано. После того как транспортное соединение будет установлено, можно вернуться в отключенное состояние, если транспортное соединение было намеренно завершено или непреднамеренно отключено
Соединен	Когда транспортное соединение установлено, агент получает индикацию транспортного соединения из транспортного уровня, вызывая переход в состояние соединения (см. 8.4.3). Агент остается в состоянии соединения, пока транспортное соединение установлено. Изначально агент начинает работу в неассоциированном состоянии, в подсостоянии состояния соединения
Неассоциированный	Агент находится в неассоциированном состоянии, когда он не имеет ассоциацию прикладного уровня с менеджером. Такая ситуация может возникнуть в связи с любым из следующих условий: - новое соединение было только что установлено; - менеджер отвергает запрос на ассоциацию; - любая из сторон завершает или разрывает активную ассоциацию в любой момент при подключении. Агент остается в неассоциированном состоянии, пока не определит, что он должен начать ассоциироваться с менеджером
Ассоциирование	Всегда, когда агент определяет, что должен создать ассоциацию, агент переходит в состояние ассоциирования и посылает запрос на ассоциацию менеджеру (см. п. 8.6). Если ассоциацию не удается создать, но альтернативные параметры ассоциации возможны, агент может попытаться связаться с помощью каждого нового набора параметров ассоциации. В случае тайм-аута, агент должен продолжать попытку связаться до тех пор, пока максимальное число повторных попыток не будет достигнуто или ассоциация не будет создана
Ассоциированный	Когда менеджер определяет, что агент и менеджер используют общие версии и протоколы, он посылает ответ на ассоциацию с параметром "accepted" (см. 8.7.3.3) агенту. Когда агент получает это сообщение, он переходит в ассоциированное состояние. Он остается в этом состоянии до тех пор, пока агент не отправит или получит запрос на выпуск или разрыв ассоциации. Первоначальное подсостояние при входе в ассоциированное состояние зависит от того, ответит ли менеджер на запрос на ассоциацию, указав, признана ли конфигурация агента
Выполнение	Когда менеджер признает конфигурацию агента, он информирует его, посылая ответ на ассоциацию с параметром "accepted", чтобы перевести агента в рабочее состояние. В ином случае, если конфигурация не признана, она передается. Если конфигурация будет принята, агент переходит в состояние выполнения. См. 8.9 для получения описания возможных процедур в состояние выполнения
Конфигурирующее	Когда менеджер не признает конфигурацию агента, он информирует его, посылая ответ на ассоциацию с параметром "accepted-unknown-config", с целью указать, что ассоциация была принята, но, что конфигурация должна быть передана. Агент остается в конфигурирующем состоянии до тех пор, пока агент не передаст информацию о конфигурации и менеджер признает конфигурацию (см. 8.7.6)
Завершение ассоциации	Всегда, когда агент определяет, что он должен завершить текущую ассоциацию, агент переходит в состояние завершения ассоциации и посылает запрос на завершение ассоциации с менеджером (см. 8.10). В случае тайм-аута агент посылает запрос на завершение ассоциации и переходит в неассоциированное состояние

Состояние	Описание
Индикация транспортного соединения	Передача индикации транспортного соединения происходит всякий раз, когда средство передачи (или поддерживающий прокладочный уровень) указывает на то, что соединение установлено
assocReq	Каждый раз, когда агент определяет, что хочет попытаться создать ассоциацию с менеджером, он переходит в ассоциирующее состояние
RxAssocRsp (принята или принята-неизвестная-конфигурация)	Так как агент пытается создать ассоциацию с менеджером, он посылает сообщение с запросом на ассоциацию (или несколько в условиях тайм-аута) и ждет ответ на ассоциацию от менеджера. При получении агентом одобрения ассоциации, он переходит в соответствующее состояние
RxAssocRsp (отклонено)	Если менеджер определяет, что он не в состоянии связаться с агентом после получения запроса на ассоциацию, он посылает ответ на ассоциацию с кодом результата ассоциации (AssociateResult) отклонен, как постоянно или временно, чтобы перевести агента обратно в неассоциированное состояние
RxAssocRelReq/TxAssocRelRsp	Если агент связан с менеджером и получает запрос на выпуск ассоциации, агент отвечает и переходит в состояние разъединения
RxAssocAbort или TxAssocAbort	Всегда, когда агент и менеджер создают ассоциацию, ассоциированы или разъединяются, агент может или отправить, или получить сообщение о разрыве ассоциации. При возникновении данной ситуации, агент переходит из текущего состояния в неассоциированное состояние. Если агент ассоциирован, он может отправить сообщение о разрыве ассоциации для того, чтобы сообщить менеджеру, что произошел серьезный сбой. Это сообщение должно быть последним средством с предпочтением к отправке запроса на выпуск ассоциации, с целью корректно перейти в неассоциированное состояние. Если агент получает сообщение о разрыве ассоциации, для него нет необходимости отвечать, так как это сообщение может быть получено, только в случае, если ассоциацию разрывает менеджер (например, при аварии)
assocRelReq	Когда агент решает прекратить ассоциацию, он переходит в состояние разъединения и посылает запрос на выпуск ассоциации. Этот переход используется при обычной последовательности отключения путем отправки ReleaseRequestReason при обычных условиях, или, если конфигурация агента изменилась и ему необходимо прервать ассоциацию, агент использует ReleaseRequestReason об изменении конфигурации. В любом случае, в следующий раз, когда агент будет ассоциироваться, конфигурация, необходимая для использования в запросе на ассоциацию отображается, и менеджер определяет, знакома ли эта конфигурация
RxAssocRelRsp	Этот переход указывает на то, что запрос на выпуск текущей ассоциации был принят. Случай, когда агент послал запрос на разъединение ассоциации, означает, что агент получил ответ на выпуск ассоциации, указывающий на то, что завершение одобрено менеджером
Индикация разъединения передачи данных	В любой момент агент или менеджер может прекратить транспортное соединение или соединение может быть потеряно вследствие аварийных условий. Когда индикация того, что передача данных была отключена, получена, агент переходит в состояние отключения

	Коммуникационные сервисы	Тайм-аут		Подраздел
		Переменная	Значение
Процедура ассоциации
	Ассоциация	TOassoc	10с (и RCassoc = 3)	8.7.5
	Конфигурация	TOconfig	10с	8.8.5
	Выпуск ассоциации	TOrelease	3с	8.10.5
Процедура работы
Объект системы мед. прибора (MDS)	Подтвержденное действие	TOca	3с	8.9.5.2
	Подтвержденный отчет о событии	TOcer-mds	Подтвержденный тайм-аут MDS	8.9.5.3
	Получение	TOget	3с	8.9.5.4
	Подтвержденная установка	TOcs	3с	8.9.5.5
	<inter-service timeout>	TOsp-mds	3с	8.9.5.6
Объекты хранения PM	Подтвержденное действие	TOca	3с	8.9.5.2
	Подтвержденный отчет о событии	TOcer-pms	Подтвержденный тайм-аут сегмента	8.9.5.3
	Получение	TOget	3с	8.9.5.4
	Подтвержденная установка	TOcs	3с	8.9.5.5
	<end of Segm timeout>	TOsp-pms	Тайм-аут передачи сегмента	8.9.5.6
	Подтвержденное действие - SegmClear	TOclr-pms	Тайм-аут очистки сегмента	8.9.5.6
Объект сканера	Подтвержденная установка	TOcs	3с	8.9.5.5
	Подтвержденный отчет о событии	TOcer-scan	Подтвержденный тайм-аут сканера	8.9.5.3

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 9.3, а не 10.3.

Индекс	Свойство	Ссылка	Статус	Поддержка	Комментарий
GEN-1	Описание реализации	-	Идентификация устройства/приложения. Описание функционала
GEN-2	Стандартная версия документа	(Стандартные документы)	Обозначение поддерживаемых версий по стандарту ИИЭР 11073-20601	(Набор поддерживаемых версий ИИЭР 11073-20601)
GEN-3	Соблюдение соответствия -Уровень 1-	-	Основная декларация о соответствии устройств следующим требованиям соответствия ИИЭР 11073-20601: A) все минимальные обязательные (должны быть соблюдены) требования (см. таблицу 23 в п. 9.4.2 для некоторых из наиболее важных аспектов); B) все условные элементы были применены в соответствии с указанными условиями; C) все применяемые дополнительные элементы определяются как части декларации о соответствии (например, в таблицах ICS с Атрибутами (см. таблицу 27))	Да/Нет ("Нет" подразумевает несоответствие)
GEN-4	Соблюдение соответствия -Уровень 2-	-	Вдобавок к GEN-3 устройство соответствует одной или нескольким специализациям устройства, основанным на стандарте ИИЭР 11073-20601	(Перечислите ряд специализаций устройства по ИИЭР 11073-20601, которые были реализованы, и подготовьте информацию, указанную в 9.5)
GEN-5	Профиль связи и аппаратного обеспечения	-	Описание требований к инфраструктуре связи и аппаратному обеспечению для интерфейса

Индекс	Свойство	Ссылка	Статус	Поддержка	Комментарий
REQ-1	Конечный автомат	-	-Обязательный- Имеет ли реализация персональных медицинских приборов строгое соответствие структурированному поведению конечного автомата согласно стандарту ИИЭР 11073-20601?	Да/Нет ("Нет" подразумевает несоответствие)
REQ-2	Протокольные сообщения	-	-Обязательный- Соответствует ли реализация сообщениям протокола персональных медицинских приборов согласно стандарту ИИЭР 11073-20601?	Да/Нет ("Нет" подразумевает несоответствие)
REQ-3	Объекты	-	-Рекомендованный- Соответствуют ли все объекты стандарту ИИЭР 11073-20601 или специализациям устройства, основанным на стандарте ИИЭР 11073-20601? Настоятельно рекомендуется соответствие данному набору объектов, областей, значений и поведений	Да/Нет. Если "Нет", перечислите расширения, как описано в 9.5.2
REQ-4	Кодирование	-	-Обязательный- Поддерживаются ли Правила кодирования медицинских приборов (MDER)? Сообщения протокола кодируются из описания на языке ASN.1 в/из формат передачи данных с использованием правил кодирования. MDER должны поддерживаться. Данные правила кодирования указаны в приложении F стандарта ИИЭР 11073-20601. Существует возможность использования альтернативных правил кодирования. Перечислить все поддерживаемые правила кодирования	Да/Нет ("Нет" подразумевает несоответствие) (Список поддерживаемых альтернативных правил кодировки)
REQ-5	Спецификация	-	-Обязательный- Стандарт ИИЭР 11073-20601 основан на номенклатуре ИСО/ИИЭР 11073-10101 [12] для основной номенклатуры. Стандарт ИИЭР 11073-20601 и связанные с ним специализации устройства вносят в него дополнения. Соответствуют ли все номенклатурные коды одному из этих источников?	Да/Нет ("Нет" подразумевает несоответствие)
REQ-6	Передача	-	-Обязательный- Перечислите все транспортные классы (такие как надежные и/или лучшие из возможных), которые поддерживаются реализацией. Выполнены ли для этих транспортных классов все требования передачи, как указано в ИИЭР 11073-20601?	(Список классов передачи) Да/Нет ("Нет" подразумевает несоответствие)

Индекс	Свойство	Ссылка	Статус	Поддержка	Комментарий
SRV-1	Сервис ПОЛУЧИТЬ СЕРВИС (GET service)	7.3	Поддерживает ли реализация ПОЛУЧИТЬ СЕРВИС? Условный	Отправляет команду и/или получает команду, или не поддерживается
SRV-2	Сервис УСТАНОВКИ (SET)	7.3	Поддерживает ли реализация Сервис УСТАНОВКИ? Условный	Отправляет команду и/или получает команду, или не поддерживается
SRV-3	Сервис подтвержденной УСТАНОВКИ	7.3	Поддерживает ли реализация Сервис подтвержденной УСТАНОВКИ? Необязательный	Отправляет команду и/или получает команду, или не поддерживается
SRV-4	Сервис ОТЧЕТА О СОБЫТИИ	7.3	Поддерживает ли реализация Сервис ОТЧЕТА О СОБЫТИИ? Условный	Отправляет команду и/или получает команду, или не поддерживается
SRV-5	Сервис подтвержденного ОТЧЕТА О СОБЫТИИ	7.3	Поддерживает ли реализация Сервис подтвержденного ОТЧЕТА О СОБЫТИИ? Условный	Отправляет команду и/или получает команду, или не поддерживается
SRV-6	Сервис ДЕЙСТВИЯ	7.3	Поддерживает ли реализация Сервис ДЕЙСТВИЯ? Условный	Отправляет команду и/или получает команду, или не поддерживается
SRV-7	Сервис подтвержденного ДЕЙСТВИЯ	7.3	Поддерживает ли реализация Сервис подтвержденного ДЕЙСТВИЯ? Необязательный	Отправляет команду и/или получает команду, или не поддерживается

Индекс	Свойство	Ссылка	Статус	Поддержка	Комментарий
ADD-1	Использование частных объектов	-	Используются ли в реализации объекты, не указанные в стандарте ИИЭР 11073-20601 или одной из перечисленных специализаций устройства?	Да/Нет [Если "Да": ICS объекта и класса информационной модели предметной области здоровья (POC) (см. 9.5.2) должно быть использовано для разъяснения подробностей реализации]
ADD-2	Использование кодов, не входящих в номенклатуру 20601 из стандарта ИСО/ИИЭР 11073-10101 [12]	-	Используются ли в реализации номенклатурные коды из стандарта ИСО/ИИЭР 11073-10101 [12], не указанные в стандарте ИИЭР 11073-20601 или одной из перечисленных специализаций устройства?	Да/Нет (Если "Да": объясните в подходящем ICS, см. 9.5.6)
ADD-3	Использование частных номенклатурных расширений	-	Используются ли в реализации частные расширения для номенклатуры? Частные расширения для номенклатуры допускаются, только если стандартная номенклатура не включает специфические условия, требуемые приложением	Да/Нет (Если "Да": объясните в подходящем ICS, см. 9.5.6)
ADD-4	Формат полезной нагрузки	-	Были ли введены дополнительные форматы полезной нагрузки кроме тех, которые указаны в стандарте ИИЭР 11073-20601 или одной из перечисленных специализаций устройства?	Да/Нет (Если "Да", то объяснить полностью с указанием цели и компоновки. Объяснение должно быть выполнено на языке ASN.1)

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду таблица 26, а не 27.

Индекс	Свойство	Ссылка	Статус	Поддержка	Комментарий
POC-n	Описание объекта	Класс объекта (такой как числовой класс и т.д.)	Реализованный	Обозначить ограничения (такие как максимальное число поддерживаемых экземпляров класса)

Индекс	Свойство	Ссылка	Статус	Поддержка	Комментарий
ATTR-n-x	Название атрибута. Расширенные атрибуты должны также включать в себя идентификаторы атрибута	Если атрибут не указан в настоящем стандарте или одной из перечисленных специализаций устройства, заполните ссылку к ASN.1	Реализованный	Описать: Доступ. Диапазон значений. Значения дополнительных ограничений

Индекс	Свойство	Ссылка	Статус	Поддержка	Комментарий
ACT-n-x	Название метода. Методы, не включенные в стандарты, должны также включать в себя Идентификатор метода	Если метод не указан в настоящем стандарте или одной из перечисленных специализаций устройства, заполните ссылку к ASN.1	Реализованный	Специфические ограничения

Индекс	Свойство	Ссылка	Статус	Поддержка	Комментарий
NOTI-n-x	Название уведомления и идентификатор уведомления	Ссылка на подпункт настоящего стандарта, где указано событие		Специфические ограничения, идентификаторы и описание каждого вовлеченного объекта

Индекс	Свойство	Ссылка	Статус	Поддержка	Комментарий
NOTI-n-x	Название уведомления и идентификатор уведомления	Ссылка на подпункт настоящего стандарта, где указано событие		Специфические ограничения, идентификаторы и описание каждого вовлеченного объекта

NamedConstant ::= INT-U16 { const1(1), const2(2) }

NamedConstant ::= INTEGER { const1(1), const2(2) } (0..65535)

-- -- Type ID -- TYPE ::= SEQUENCE { сегмент NomPartition, код типа OID } -- -- Существуют следующие номенклатурные сегменты: -- NomPartition ::= INT-U16 { nom-part-unspec(0),
nom-part-obj(1),	-- объектно-ориентированный сегмент
nom-part-metric(2),	-- метрический [супервизорное -- управление и получение данных -- (SCADA)] сегмент
nom-part-alert(3),	-- сегмент сигналов/событий
nom-part-dim(4),	-- сегмент размеров
nom-part-vattr(5),	-- сегмент виртуальных атрибутов для -- объектов функционирования
nom-part-pgrp(6),	-- сегмент идентификатора группы -- параметров
nom-part-sites(7),	-- измерение и локализации участков - -- тела
nom-part-infrastruct(8),.	-- сегмент инфраструктурных -- элементов
nom-part-fef(9)	-- сегмент формата обмена файлами
nom-part-ecg-extn(10),	-- сегмент расширений -- электрокардиограммы
nom-part-phd-dm(128),	-- управление заболеваниями
nom-part-phd-hf(129),	-- здоровье и физическая форма
nom-part-phd-ai(130),	-- независимое старение
nom-part-ret-code(255),	-- сегмент кодов возврата
nom-part-ext-nom(256),	-- идентификаторы для других -- номенклатур и словарей
nom-part-priv(1024)	-- частный сегмент
}

-- AVA-Type ::= SEQUENCE { attribute-id OID-Type, -- Его необходимо брать из сегмента -- nom-part-obj attribute-value ANY DEFINED BY attribute-id }

-- AbsoluteTime ::= SEQUENCE {
век	INT-U8,
год	INT-U8,
месяц	INT-U8,
день	INT-U8,
час	INT-U8,
минута	INT-U8,
секунда	INT-U8,
доли секунды	INT-U8,	-- 1/100 секунды, если доступно
}

-- OperationalState ::= INT-U16 { disabled(0), enabled(1), notAvailable(2) }

-- -- SystemModel содержит имя производителя и информацию о модели, -- специфичную для производителя. Несмотря на то, что поле номера -- модели предполагает число, нет требования касательно того, что -- поле должно содержать численное значение. Формат имени агента, но -- он производителя и строки номера модели определяются поставщиком -- должен быть печатаемым на ASCII. -- SystemModel ::= SEQUENCE {
manufacturer OCTET STRING,			-- размер строк должен быть четным
model-number OCTET STRING			-- размер строк должен быть четным
} -- -- ProductionSpec работает с серийными номерами, номерами деталей, -- выпусками и т.д. Следует отметить, что агент может состоять из -- нескольких компонентов; поэтому prod-spec должна быть строкой, -- печатаемой на ASCII формата "spec-type: vendor-specified-str", где -- spec-type заменен строчным представлением spec-type. Формат -- vendor-specified-str определяется поставщиком. -- ProductionSpec ::= SEQUENCE OF ProdSpecEntry ProdSpecEntry ::= SEQUENCE {
spec-type	INT-U16 {
	unspecified(0), serial-number(1), part-number(2), hw-revision(3), sw-revision(4), fw-revision(5), protocol-revision(6),
	prod-spec-gmdn(7)			-- см. примечание по -- GMDN ниже
	},
component-id	PrivateOid,
prod-spec	OCTET STRING			-- размер строк должен -- быть четным
} -- Примечание - Всемирная номенклатура медицинских изделий (GMDN) -- основана на ISO 15225 [15] и была разработана под покровительством -- CEN TC257 SC1. <4> -- -- PowerStatus определяет, работает ли устройство на батарейках или -- от сети. Старшие биты определяют состояние заряда. -- PowerStatus ::= BITS-16 { onMains(0), onBattery(1), chargingFull(8), chargingTrickle(9), chargingOff(10) } -- -- Все измерения касательно батарейки являются значениями с их -- размерами. См. описание Remaining-Battery-Time в таблице 2 для -- описания допустимых единиц. -- BatMeasure ::= SEQUENCE {
value		FLOAT-Type,
unit		OID-Type		-- из сегмента nom-part-dim
}

-- -- Статус измерения -- Значения битов 14 и 15 используются в других стандартах ИСО/ИИЭР -- 11073 и не должны использоваться для других целей. -- MeasurementStatus ::= BITS-16 { invalid(0), questionable(1), not-available(2), calibration-ongoing(3), test-data(4), demo-data(5),

validated-data(8), -- соответствующий, напр., в архиве

early-indication(9), -- ранняя оценка значения

msmt-ongoing(10) -- обозначает, что новые измерения еще -- проводятся (случайный)

}

-- -- NuObsValue (Числовое наблюдаемое значение) всегда включает в себя -- идентификацию, состояние и размер. -- NuObsValue ::= SEQUENCE {
metric-id	OID-Type,	-- Данный код взят из сегмента, -- обозначенного в атрибуте -- Metric::Type числового -- объекта.
state	MeasurementStatus,
unit-code	OID-Type,	-- из сегмента номенклатуры -- размеров nom-part-dim
value	FLOAT-Type
} -- -- Наблюдаемое значение для составных чисел -- NuObsValueCmp ::= SEQUENCE OF NuObsValue

-- -- SaSpec описывает массив считываний -- SaSpec ::= SEQUENCE {
array-size	INT-U16,		-- количество считываний на каждый -- метрический период обновления
sample-type	SampleType,
flags	SaFlags
} -- -- SampleType описывает одно считывание в наблюдаемом массиве -- SampleType ::= SEQUENCE {
sample-size	INT-U8,		-- например, 8 для 8-битных -- считываний, 16 для -- 16-битных должны быть -- делимыми и на 8
significant-bits	INT-U8		-- определяет значимые -- биты в одном считывании
{ signed-samples(255)}			-- если значение 255, -- считывания в Simple-Sa-Observed-Value -- и lower-scaled-value и upper-scaled-value -- в ScaleRangeSpec должны восприниматься -- как целые числа со знаком в форме -- дополнительного кода.
} -- -- SaFlags определяет дополнительные свойства форм сигнала. -- SaFlags ::= BITS-16 {
smooth-curve(0),			-- для оптимального отображения исп. -- алгоритм кеширования
delayed-curve(1),			-- характеристическая кривая отложена (не- -- реальное время)
static-scale(2),			-- ScaleRangeSpec не меняется
sa-ext-val-range(3)			-- Незначимые биты в считывании не равны 0, -- напр., когда используются для аннотаций или -- маркеров. Получатель должен применить -- битовую маску для извлечения значимых -- битов из считывания. Если считывания -- имеют знак, бит sa-ext-val-range не -- должен быть установлен (т.к. в поле по -- определению не может быть незначительных -- битов).
} -- -- Атрибут определения масштаба и диапазона описывает преобразование -- между масштабируемыми и абсолютными значениями и определяет -- ожидаемый диапазон абсолютных и масштабируемых значений. -- В зависимости от диапазона масштабируемых значений, существует -- множество типов атрибутов. Преобразование значений показаний -- в конвертированные абсолютные значения определяется по формуле -- Scale-and-Range-Specification в 6.3.5.3. -- ScaleRangeSpec8 ::= SEQUENCE {
lower-absolute-value		FLOAT-Type,
upper-absolute-value		FLOAT-Type,
lower-scaled-value		INT-U8,	-- n.b. интерпретируется -- как INT-I8
upper-scaled-value		INT-U8	-- если атрибут Sa- -- Specification обозначает - -- показания со знаком
} ScaleRangeSpec16 ::= SEQUENCE {
lower-absolute-value		FLOAT-Type,
upper-absolute-value		FLOAT-Type,
lower-scaled-value		INT-U16,	-- n.b. интерпретируется -- как INT-I16
upper-scaled-value		INT-U16	-- если атрибут Sa- -- Specification обозначает - -- показания со знаком
} } ScaleRangeSpec32 ::= SEQUENCE {
lower-absolute-value		FLOAT-Type,
upper-absolute-value		FLOAT-Type,
ower-scaled-value		INT-U32,	-- n.b. интерпретируется -- как INT-I32
upper-scaled-value		INT-U32	-- если атрибут Sa- -- Specification обозначает -- показания со знаком
}

-- -- EnumObsValue описывает наблюдаемое значение перечисления. -- EnumObsValue ::= SEQUENCE {
metric-id		OID-Type,	-- Данный код взят из сегмента, -- обозначенного в атрибуте Metric-Id -- Partition в случае значимости. -- Если нет, то из того же сегмента, что и -- тип атрибута.
state			MeasurementStatus,
value			EnumVal	-- поддерживает различные типы
			-- данных значений
} -- EnumVal используется для обозначения различных конкретных -- наблюдаемых типов данных следующим образом (необходимо отметить, -- что тип измерения закодирован в структуре верхнего уровня -- EnumObsVal::metric-id): -- -- enum-obj-id: используется для сообщения метрического OID, -- например, в кач-ве аннотации или другого события, обозначенного в -- сегменте Metric::Type; -- enum-text-string: используется для сообщения строки -- произвольного текста (например, сообщение о состоянии); -- enum-bit-str: для кодирования значений битовых строк; тип -- данных битовых строк должен быть определен отдельно, например, в -- номенклатуре или в стандарте, специфичном для устройства. -- -- Другие типы данных, обозначенные в ИСО/ИИЭР 11073-10201:2004 [13], -- не включены сюда, т.к. они не являются значимыми для персональных -- медицинских приборов. -- EnumVal ::= CHOICE {
enum-obj-id	[1] OID-Type,		-- Данный код взят из
-- сегмента, обозначенного в атрибуте Enum-Observed- -- Value-Partition, если является значимым. Если нет, то из -- того же сегмента, что и атрибут Type.
enum-text-string [2] OCTET STRING, -			- текст, печатаемый на -- ASCII, размер четный
enum-bit-str	[16] BITS-32 - строка битов
}

-- -- ConfirmMode определяет, используются ли отчеты подтвержденного -- или неподтвержденного действия. -- ConfirmMode ::= INT-U16 { unconfirmed(0), confirmed(1) }

-- -- StoSampleAlg описывает то, как осуществляются считывания и их -- усреднение. -- StoSampleAlg ::= INT-U16 {
st-alg-nos(0),	-- не указано иное
st-alg-moving-average(1), st-alg-recursive(2), st-alg-min-pick(3), st-alg-max-pick(4), st-alg-median(5),
st-alg-trended(512),	-- используются значения направления -- развития
st-alg-no-downsampling(1024), -- не предполагает усреднение, -- это реально измеренное показание
st-alg-manuf-specific-start(61440), -- начало -- зарезервированного диапазона, специфичного для -- производителя
st-alg-manuf-specific-end(65535) -- конец зарезервированного -- диапазона, специфичного для производителя
}

-- -- SetTimeInvoke выбирает дату и время для установки. -- SetTimeInvoke ::= SEQUENCE {
date-time	AbsoluteTime,
accuracy	FLOAT-Type -- приходится на установленное -- время (например, ошибка 2 мин); значение -- определяется в секундах. Данный параметр -- взят из ИСО/ИИЭР 11073-10201:2004 [13], но -- не используется. Таким образом, он будет равен нулю (0).
} -- -- SegmSelection выбирает PM-сегменты, на которые распространяется -- метод. -- SegmSelection ::= CHOICE {
all-segments [1] INT-U16,		-- данный тип выбирается для
-- выбора всех сегментов, действительное содержание поля -- - "не имеет значения" и должно быть равно нулю
segm-id-list [2] SegmIdList,		-- использование этого
-- списка требует, чтобы менеджер уже знал атрибуты -- Instance-Number PM-сегментов, например, из предыдущего -- вызова метода Get-Segment-Info.
abs-time-range [3] AbsTimeRange -- поддержка abs-time-range -- необязательна, обозначена в атрибуте PM-Store-Capab
} -- -- SegmIdList выбирает PM-сегменты по идентификатору. -- SegmIdList ::= SEQUENCE OF InstNumber -- -- AbsTimeRange позволяет отбирать PM-сегменты по временному периоду. -- AbsTimeRange ::= SEQUENCE {
from-time	AbsoluteTime,
to-time	AbsoluteTime
} -- -- SegmentInfoList возвращает атрибуты объекта (за исключением -- Fixed-Segment-Data) во всех выбранных экземплярах объекта PM -- сегмента в ответ на метод PM-блока Get-Segment-Info. -- Этого требует менеджер для нахождения динамичной информации о -- сегментах. -- SegmentInfoList ::= SEQUENCE OF SegmentInfo SegmentInfo ::= SEQUENCE {
seg-inst-no	InstNumber,
seg-info	AttributeList
}

ObservationScan ::= SEQUENCE {
obj-handle	HANDLE,
attributes	AttributeList
}

ApduType ::= CHOICE {
aarq	[57856]	AarqApdu,	-- Запрос на ассоциацию [0xE200]
aare	[58112]	AareApdu,	-- Ответ на запрос на ассоциацию -- [0xE300]
rlrq	[58368]	RlrqApdu,	-- Запрос на завершение ассоциации -- [0xE400]
rlre	[58624]	RlreApdu,	-- Ответ на запрос на завершение -- ассоциации [0xE500]
abrt	[58880]	AbrtApdu,	-- Принудит. прерывание ассоциации -- [0xE600]
prst	[59136]	PrstApdu	-- Представление APDU [0xE700]
}

AarqApdu ::= SEQUENCE { -- The assoc-version определяет версию ассоциации в -- процедуре ассоциации, использованной агентом. Агент -- должен установить точно одну версию бита. Если менеджер -- не поддерживает данную версию, он должен отклонить -- запрос на ассоциацию с rejected-unsupported-assoc- -- version.
assoc-version			AssociationVersion,
data-proto-list			DataProtoList
} DataProtoList ::= SEQUENCE OF DataProto -- Если data-proto-id установлен на data-proto-id-20601, data-proto- -- info должен быть заполнен структурой PhdAssociationInformation. -- Если data-proto-id установлен на data-proto-id-external, data- -- proto-info должен быть заполнен структурой -- ManufSpecAssociationInformation. -- Если data-proto-id установлен на data-proto-id-empty, data-proto- -- info должен быть пустым (используется, только если AareApdu -- является отклонением). DataProto ::= SEQUENCE {
data-proto-id			DataProtoId,
data-proto-info			ANY DEFINED BY data-proto-id
} -- Все другие значения DataProtoId сохраняются и не должны быть -- использованы. DataProtoId ::= INT-U16 {
data-proto-id-empty(0),			-- должен использоваться в
-- AareApdu, только когда результат - отклонение
data-proto-id-20601 (20601),					-- обозначает, что протокол
-- обмена следует настоящему стандарту data-proto-id-external(65535) -- обозначает, что -- специфичный для производителя протокол данных УУИД -- является частью ManufSpecAssociationInformation
} -- Ответ ассоциации AareApdu ::= SEQUENCE {
result					AssociateResult,
selected-data-proto					DataProto
} -- Запрос выпуска RlrqApdu ::= SEQUENCE {
reason					ReleaseRequestReason
} -- Ответ выпуска RlreApdu ::= SEQUENCE {
reason					ReleaseResponseReason
} -- Прерывание AbrtApdu ::= SEQUENCE {
reason					Abort-reason
} -- Причина принудительного прерывания. Все значения "Abort-reason" -- без знака предназначены для дальнейшего расширения и не должны -- использоваться. Abort-reason ::= INT-U16 { undefined(0), buffer-overflow(1), response-timeout(2),
configuration-timeout(3)					-- Сообщение о конфигурации не -- было получено своевременно
} -- См. 8.7.3.2 для описания использования. Все значения -- "AssociateResult" без знака предназначены для дальнейшего -- расширения и не должны использоваться. AssociateResult ::= INT-U16 { accepted(0), rejected-permanent(1), rejected-transient(2), accepted-unknown-config(3), rejected-no-common-protocol(4), rejected-no-common-parameter(5), rejected-unknown(6), rejected-unauthorized(7), rejected-unsupported-assoc-version(8) } -- Все значения "ReleaseRequestReason" без знака предназначены для -- будущего расширения и не должны использоваться. ReleaseRequestReason ::= INT-U16 {
normal(0),				-- используется, когда агент или менеджер -- решает завершить ассоциацию при -- нормальных условиях.
no-more-configurations(1),				-- используется агентом, когда все -- возможные конфигурации были испробованы -- и менеджер отклонил их.
configuration-changed(2)				-- используется агентом, когда -- изменения в его конфигурации требуют у -- агента завершения ассоциации. За этим -- может следовать Запрос на ассоциацию с -- информацией о новой конфигурации.
} -- Все значения "ReleaseResponseReason" без знака предназначены для -- дальнейшего расширения и не должны использоваться. ReleaseResponseReason ::= INT-U16 { normal(0) } -- Значения Запроса на ассоциацию DataProto отображены на -- PhdAssociationInformation. Эта информация используется для -- заявления и обсуждения версии протокола, профиля и т.д. PhdAssociationInformation ::= SEQUENCE { -- Информация protocolVersion используется для сообщения -- допустимых версий. Когда агент отправляет protocolVersion, он -- должен установить бит(ы) для каждой версии, которую он -- поддерживает. Когда менеджер отвечает, он должен установить один -- бит для обозначения версии, которая должна использоваться -- обоими. Если общей версии протокола нет, агент должен отклонить -- запрос ассоциации и установить protocolVersion на нули.
protocol-version						ProtocolVersion,
encoding-rules						EncodingRules,
nomenclature-version						NomenclatureVersion,
functional-units						FunctionalUnits,
system-type						SystemType,
system-id						OCTET STRING,
dev-config-id						ConfigId,
data-req-mode-capab						DataReqModeCapab,
option-list						AttributeList
} -- -- Информация об ассоциации, специфичной для производителя, для -- проприетарного протокола данных -- ManufSpecAssociationInformation ::= SEQUENCE {
data-proto-id-ext		UuidIdent,
data-proto-info-ext		ANY DEFINED BY data-proto-id-ext
} -- Все значения неназначенного бита "AssociationVersion" -- предназначены для дальнейшего расширения и должны быть -- установлены на ноль. AssociationVersion ::= BITS-32 {
assoc-version1(0)		-- Этот бит должен быть установлен,
-- если поддерживается версия 1 протокола ассоциации } -- Все значения неназначенного бита "ProtocolVersion" предназначены -- для дальнейшего расширения и должны быть установлены на ноль. ProtocolVersion ::= BITS-32 { protocol-version1(0) -- Этот бит должен быть установлен, -- если поддерживается версия 1 протокола обмена } -- -- Агент и менеджер всегда должны поддерживать правила MDER. Агент и -- менеджер могут рассмотреть другие правила кодирования помимо -- правил MDER. Bce значения бита "EncodingRules" без знака предназн. -- для дальнейшего расширения и должны быть установлены на ноль. EncodingRules ::= BITS-16 {
mder(0)	-- Данный бит должен быть установлен, если MDER -- поддерживается/выбран
xer(1),	-- Данный бит должен быть установлен, если XER -- поддерживается/выбран
per(2)	- Данный бит должен быть установлен, если PER -- поддерживается/выбран
} -- Все значения бита "NomenclatureVersion" без знака предназначены -- для дальнейшего расширения и должны быть установлены на ноль. NomenclatureVersion ::= BITS-32 { -- значения ссылаются на -- специфический номенклатурный стандарт nom-version1(0) -- Данный бит должен быть установлен, если -- поддерживается версия 1 } -- Все значения бита "FunctionalUnits" без знака предназначены для -- дальнейшего расширения и должны быть установлены на ноль. FunctionalUnits ::= BITS-32 {
fun-units-unidirectional(0),				-- предназначен для
-- использования в дальнейшем. Данный бит должен быть -- установлен, если агент является однонаправленным. fun-units-havetestcap(1), -- Данный бит обозначает, может и -- устройство войти в тестовую ассоциацию.
fun-units-createtestassoc(2)				-- Данный бит используется для
-- обозначения намерения формирования тестовой ассоциации. } -- Все значения бита "SystemType" без знака предназначены для -- дальнейшего расширения и должны быть установлены на ноль. SystemType ::= BITS-32 { sys-type-manager(0), sys-type-agent(8) } ConfigId ::= INT-U16 { manager-config-response(0), standard-config-start(1), standard-config-end(16383), extended-config-start(16384), extended-config-end(32767), reserved-start(32768), reserved-end(65535) }

-- -- Тип примитива комбинированного удаленного доступа и Тип операции -- В сообщениях вызова удаленного доступа (roiv-*) идентификатор -- вызова является неопределенными позволяет отправителю сообщения -- определить соответствующие ответные сообщения (если они есть). -- Отправитель roiv-* сообщения должен выбрать значение -- идентификатора вызова, необходимое для отличия данного сообщения -- от любого другого не устаревшего roiv-* сообщения. Сообщения -- считаются устаревшими при получении ответа (rors-*, roer, или -- rorj) или при превышении значения тайм-аута для подтверждения -- сообщения. При возврате ответного сообщения (rors-*, roer, или -- rorj), идентификатор сообщения вызова должен быть скопирован в -- идентификатор вызова ответа. Это позволит инициатору подобрать -- ответы к ожидающим запросам. Поскольку идентификатор является -- неопределенным, получатель не сможет вычислить идентификатор -- вызова. В частности, он не сможет предположить, что -- идентификатор уникален для любой последовательности чисел и -- периода времени. -- DataApdu ::= SEQUENCE {
invoke-id		InvokeIDType,
message		CHOICE {
roiv-cmip-event-report		[256] EventReportArgumentSimple, -- [0x0100]
roiv-cmip-confirmed-event-report		[257] EventReportArgumentSimple, -- [0x0101]
roiv-cmip-get		[259] GetArgumentSimple, -- [0x0103]
roiv-cmip-set		[260] SetArgumentSimple, -- [0x0104]
roiv-cmip-confirmed-set		[261] SetArgumentSimple, -- [0x0105]
roiv-cmip-action		[262] ActionArgumentSimple, -- [0x0106]
roiv-cmip-confirmed-action		[263] ActionArgumentSimple, -- [0x0107]
rors-cmip-confirmed-event-report		[513] EventReportResultSimple, -- [0x0201]
rors-cmip-get		[515] GetResultSimple, -- [0x0203]
rors-cmip-confirmed-set		[517] SetResultSimple, -- [0x0205]
rors-cmip-confirmed-action		[519] ActionResultSimple, -- [0x0207]
roer		[768] ErrorResult, -- [0x0300]
rorj		[1024] RejectResult -- [0x0400]
} } -- Отправитель должен ограничить количество сообщений, одновременно -- ожидающих ответа. Фактически, принимающая сторона вероятнее всего -- сможет обрабатывать не более одного сообщения за раз InvokeIDType ::= INT-U16 -- Если в результате действия, вызванного DataApdu (roiv-*) -- произошла ошибка, получатель отправляет ErrorResult. -- Идентификатор вызова invokeID используется для определения -- вызова, в котором произошла ошибка. Код ошибки указывается из -- приведенного ниже списка RoerErrorValue. Параметры заполняются -- дальнейшими данными, если это позволяет код ошибки. Использование -- значения параметра указано в комментариях RoerErrorValue. ErrorResult ::= SEQUENCE {
error-value	RoerErrorValue,
parameter	ANY DEFINED BY error-value
} -- Все неназначенные значения "RoerErrorValue" сохраняются для -- дальнейшего расширения и не используются. Необходимо отметить, -- что в стандарте ИСО/ИИЭР 11073-20101:2004 [14] указан ряд -- значений RoerErrorValue, не упомянутых в настоящем стандарте. В -- целях постоянства, в нумерации значений RoerErrorValue -- пропускаются все значения уже указанные в ИСО/ИИЭР 11073- -- 20101:2004. RoerErrorValue ::= INT-U16 { -- значение no-such-object-instance возвращается, когда ссылается -- на недопустимое использование или на попытку доступа к любому -- объекту, кроме системы медицинского прибора, до утверждения -- конфигурации, т.е. агент и менеджер находятся не в рабочем -- состоянии. no-such-object-instance(1), -- значение no-such-action возвращается, когда команда действия -- является незаконной no-such-action(9), -- значение invalid-object-instance возвращается, когда объект -- существует, но команда является незаконной для данного типа -- объекта (например, Применяется к любому объекту кроме системы -- медицинского прибора или PM-блока). invalid-object-instance (17), -- значение protocol-violation возвращается в случаях нарушения -- протокола (например, размер пакета данных протокола -- прикладного уровня превышает максимальное значение) protocol-violation(23), -- значение not-allowed-by-object возвращается при попытке -- применения действия к объекту, но объект не разрешает -- выполнение данного действия. На более высоком уровне возможно -- отображение причины прерывания действия в виде типа -- идентификатора объекта в поле параметра, в результате -- использования кода возврата, взятого из раздела кода -- завершения not-allowed-by-object(24), -- значение action-timed-out возвращается при прерывании -- действия до его завершения или если время выполнения действия -- превысит установленное значение тайм-аута. На более высоком -- уровне возможно отображение причины прерывания действия в виде -- типа идентификатора объекта в поле параметра, в результате -- использования кода возврата, взятого из раздела кода -- завершения action-timed-out(25), -- значение action-aborted возвращается, если действие прервано -- по причинам на более высоком уровне (например, превышен объем -- памяти). На более высоком уровне возможно отображение причины -- прерывания действия в виде типа идентификатора объекта в поле -- параметра, в результате использования кода возврата, взятого -- из раздела кода завершения action-aborted(26) } -- The RejectResult используется, если сообщение было отклонено RejectResult ::= SEQUENCE { problem RorjProblem } -- Все не назначенные значения "RorjProblem" сохраняются для -- дальнейшего расширения и не используются. RorjProblem ::= INT-U16 { -- значение unrecognized-apdu возвращается, если пакет данных -- протокола прикладного уровня DataApdu нераспознан unrecognized-apdu(0), -- значение badly-structured-apdu возвращается, если получатель -- не может распознать пакет данных протокола прикладного уровня -- DataApdu в связи с его структурой (или ее отсутствия) -- (например, некорректный размер данных) badly-structured-apdu(2), -- значение unrecognized-operation отправляется, если получатель -- не может распознать запрошенную операцию unrecognized-operation(101), -- значение resource-limitation отправляется, если получатель не -- может обработать сообщение ввиду ограниченного ряда причин. resource-limitation(103), -- значение unexpected-error отображает ошибочное условие в -- случаях, если невозможно определить точный код ошибки unexpected-error(303) }

-- Идентификатор obj-handle для уведомлений, описанных в данном -- стандарте, должно иметь значение равное 0 для отображения объекта -- системы медицинского прибора либо отображать сканирующее -- устройство или объект PM-блока. Если агент не поддерживает -- RelativeTime (как указано в бите mds-time-capab-relative-time в -- MdsTimeCapState), времени событий event-time должно быть -- присвоено значение 0xFFFFFFFF. Менеджерам следует игнорировать -- время событий event-time, если агент сообщает, что он не -- поддерживает RelativeTime. Для различных типов событий event- -- types, указанных в таблице 4, таблице 11, таблице 16 и таблице -- 18, используется соответствующая структура данных о событии event- -- info. Соответственно, значение event-info может быть одним из -- следующих ConfigReport, ScanReportInfoFixed, ScanReportInfoVar, -- ScanReportInfoMPFixed, ScanReportInfoMPVar, -- ScanReportInfoGrouped, ScanReportInfoMPGrouped, или -- SegmentDataEvent EventReportArgumentSimple ::= SEQUENCE {
obj-handle		HANDLE,
event-time		RelativeTime,
event-type		OID-Type,		-- Из раздела nom-part-obj -- Подраздел NOTI (MDC_NOTI_*)
event-info		ANY DEFINED BY event-type
} -- Идентификатор obj-handle для уведомлений, описанных в данном -- стандарте, должен иметь значение равное 0 для отображения объекта -- системы медицинского прибора либо отображать сканирующее -- устройство или объект PM-блока. Тип события (event-type) -- результатов должен быть копией типа события event-type от -- вызова. Для различных типов событий event-types, указанных в -- таблице 4, таблице 11, таблице 16 и таблице 18 используется -- соответствующее значение event-reply-info. Соответственно, -- значение event-reply-info не заполняется, либо должно быть -- ConfigReportRsp, или SegmentDataResult. EventReportResultSimple ::= SEQUENCE {
obj-handle	HANDLE,
currentTime	RelativeTime,
event-type OID-Type,			-- Из раздела nom-part-obj -- Подраздел NOTI (MDC_NOTI_*)
event-reply-info	ANY DEFINED BY event-type
}

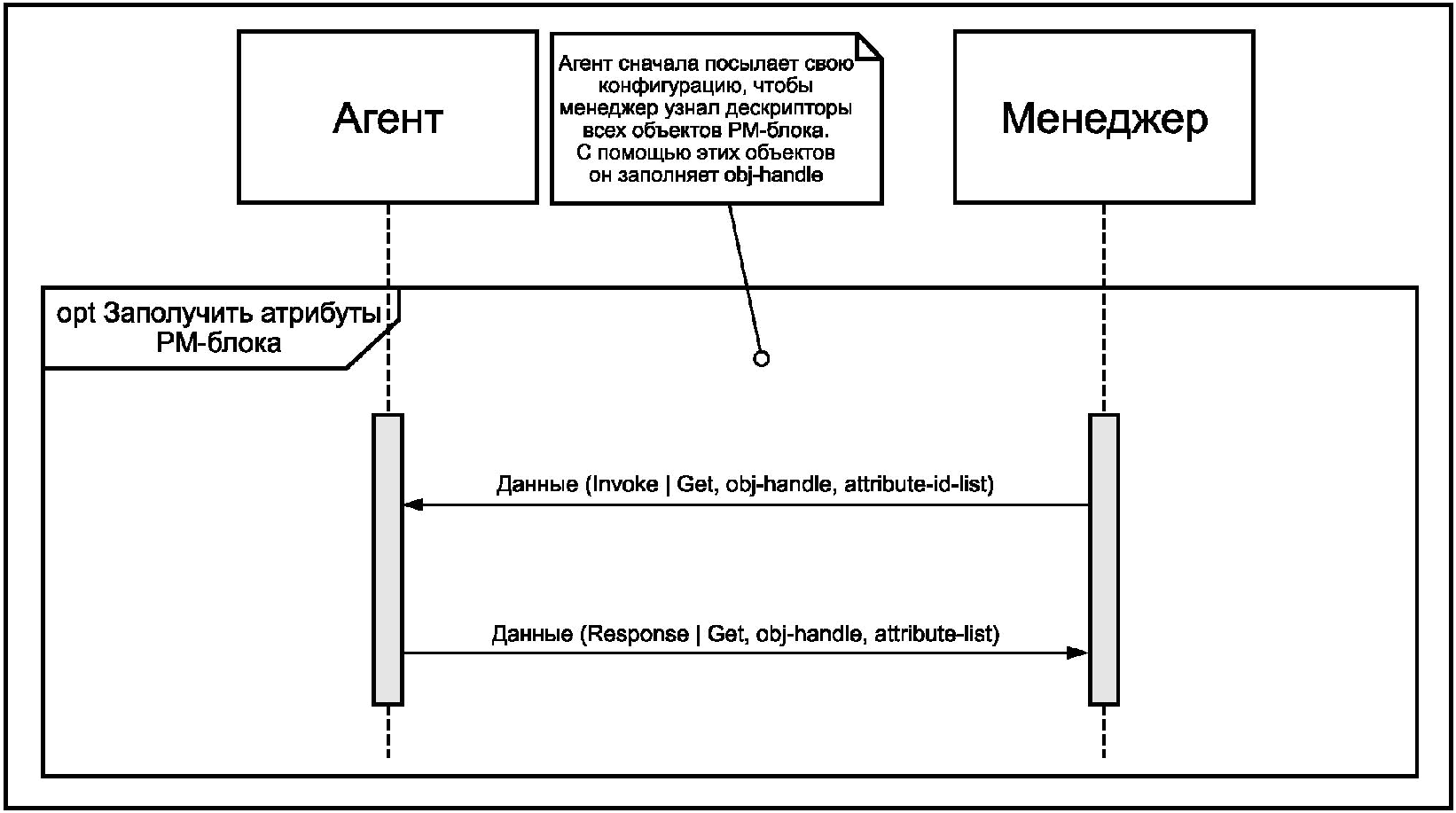

-- В отношении запросов GET, обозначенных в настоящем стандарте, -- obj-handle должен иметь значение равное 0 для отображения объекта -- системы медицинского прибора либо отображать объект PM-блока. -- Параметр attribute-id-list не заполняется для запроса всех -- атрибутов системы медицинского прибора или объекта PM-блока. В -- ином случае, специфические атрибуты объекта могут быть запрошены -- путем составлением списка желаемых идентификаторов атрибута -- Attribute ID, которые указаны в таблице 2 или таблице 9. GetArgumentSimple ::= SEQUENCE {
obj-handle	HANDLE,
attribute-id-list	AttributeIdList
} -- Идентификатор obj-handle для запросов GET, описанных в данном -- стандарте, должен соответствовать одному из запросов. Список -- атрибутов attribute-list содержит все запрашиваемые запросы в -- различных форматах. Если запрашиваемый идентификатор атрибута -- отсутствует в объекте системы медицинского прибора, он не должен -- возвращаться в список атрибутов attribute-list. GetResultSimple ::= SEQUENCE {
obj-handle	HANDLE,
attribute-list	AttributeList
} TypeVerList ::= SEQUENCE OF TypeVer -- Поскольку тип должен быть выбран из ИСО/ИИЭР 11073-10101 [12], -- раздела передачи nom-part-infrastruct, подраздела DEVspec, -- предпочтительно использование обычного типа идентификатора -- объекта -OID-Type, а не TYPE. В частных специализациях ИИЭР -- 11073-104zz указано, какая специализация относится к -- версии 1, 2, ..., и так далее; таким образом версия 3 может -- соответствовать версии спецификации 1.5. TypeVer ::= SEQUENCE {
type	OID-Type,
version	INT-U16
}

-- Идентификатор obj-handle для сервисов GET, описанных в данном -- стандарте, должен иметь значение, указывающее на сканирующее -- устройство. SetArgumentSimple ::= SEQUENCE {
obj-handle	HANDLE,
modification-list	ModificationList
} ModificationList ::= SEQUENCE OF AttributeModEntry AttributeModEntry ::= SEQUENCE {
modify-operator	ModifyOperator,
attribute	AVA-Type
} -- Все не назначенные значения "ModifyOperator" сохраняются для -- дальнейшего расширения и не используются. ModifyOperator ::= INT-U16 { replace(0), addValues(1), -- используется для изменения значений, -- содержащихся в категориях данных спискового вида removeValues(2), -- используется для изменения значений, -- содержащихся в категориях данных спискового вида setToDefault(3) } -- -- Значение идентификатора obj-handle должно соответствовать -- значению, полученному в SetArgumentSimple. Список атрибутов -- attribute-list содержит все идентификаторы атрибутов, которые -- были изменены и возвращает новое значение атрибута. Обычно это -- значение берется из команды Set; однако, в виду округления или -- ошибки, возвращаемое значение может отличаться от запрошенного. SetResultSimple ::= SEQUENCE {
obj-handle	HANDLE,
attribute-list	AttributeList
}

-- Идентификатор obj-handle для запросов действия, описанных в -- настоящем стандарте, должен иметь значение равное 0 для -- отображения объекта системы медицинского прибора либо отображать -- объект PM-блока. Для типов действия action-types, указанных в -- таблице 3 и таблице 10, используются соответствующие структуры -- action-info-args. Соответственно, значение action-info-args -- должно быть одним из DataRequest, SetTimeInvoke, SegmSelection, -- или TrigSegmDataXferReq. ActionArgumentSimple ::= SEQUENCE {
obj-handle	HANDLE,
action-type	OID-Type,	-- Из раздела nom-part-obj -- Subpartition ACT (MDC_ACT_*)
action-info-args ANY DEFINED BY action-type } -- Идентификатор obj-handle для ответов действий, указанных в данном -- стандарте, должен совпадать с идентификатором соответствующего -- запроса. -- Тип действия action-type должен копироваться из типа действия -- сообщения вызова. -- Для типов действия action-types, указанных в -- таблице 3 и таблице 10 используется полученное значение action- -- info-args. Соответственно, значение action-info-args не -- заполняется, либо должно быть DataResponse, SegmentInfoList, или -- TrigSegmDataXferRsp. ActionResultSimple ::= SEQUENCE {
obj-handle	HANDLE,
action-type	OID-Type,	-- Из раздела nom-part-obj -- Subpartition ACT (MDC_ACT_*)
action-info-args ANY DEFINED BY action-type }

AttrValMap ::= SEQUENCE OF AttrValMapEntry AttrValMapEntry ::= SEQUENCE {
attribute-id OID-Type,	-- Получается из раздела nom-part-obj
attribute-len INT-U16
}

UuidIdent ::= OCTET STRING(SIZE(16)) -- Точность синхронизации времени time-sync-accuracy позволяет -- агенту сообщать насколько точно синхронизированы его внутренние -- часы в соответствии с настройками мастера синхронизации (если -- используется синхронизация времени). MdsTimeInfo ::= SEQUENCE {
mds-time-cap-state	MdsTimeCapState,
time-sync-protocol	TimeProtocolId, -- это номенклатурный -- код из раздела nom-part-infrastruct
time-sync-accuracy	RelativeTime, -- 0xFFFFFFFF если -- неизвестно; 0 если лучше, чем 1/8 мс
time-resolution-abs-time	INT-U16, -- Разрешающая способность -- часов абсолютного времени агента. -- 0, если неизвестно; в противном -- случае, 1/100 сек, истекающие с каждым -- делением часов. Например, если часы -- агента тикают с интервалом равным -- 1 с, то берется значение равное 100.
time-resolution-rel-time INT-U16,		-- Разрешающая способность
	-- часов относительного времени агента -- 0, если неизвестно; -- в противном случае, истекающие -- с каждым делением часов. Например, -- если часы агента тикают с интервалом -- равным 1, то берется значение равное -- 8000.
time-resolution-high-res-time INT-U32		-- Разрешающая
	-- способность часов агента с высоким -- разрешением времени 0, если -- неизвестно; в противном случае, -- количество микросекунд, проходящих -- с каждым делением часов. Например, -- если часы агента тикают с интервалом -- равным 1, берется значение -- равное 1 000 000.
} -- Все не назначенные значения битов "MdsTimeCapState" сохраняются -- для дальнейшего расширения и равны нулю. MdsTimeCapState ::= BITS-16 {
mds-time-capab-real-time-clock(0), -- устройство оснащено -- внутренними часами реального времени
mds-time-capab-set-clock(1),		-- устройство поддерживает
-- настройку времени Set Time Action
mds-time-capab-relative-time(2),		-- устройство поддерживает
-- относительное время RelativeTime
mds-time-capab-high-res-relative-time(3),			-- устройство
-- поддерживает HighResRelativeTime
mds-time-capab-sync-abs-time(4),		-- устройство синхронизирует
-- AbsoluteTime
mds-time-capab-sync-rel-time(5),		-- устройство синхронизирует
-- RelativeTime mds-time-capab-sync-hi-res-relative-time(6), -- устройство -- синхронизирует HiResRelativeTime
mds-time-state-abs-time-synced(8),		-- AbsoluteTime
-- синхронизировано
mds-time-state-rel-time-synced(9),		-- RelativeTime
-- синхронизировано
mds-time-state-hi-res-relative-time-synced(10), -- HiResRelativeTime синхронизировано
mds-time-mgr-set-time(11) -- менеджер стимулирован к настройке -- времени
} -- ************ -- Список различных элементов, связанных с соответствием нормативным -- документам и сертификации, на которые ссылается агент. -- ************ RegCertDataList ::= SEQUENCE OF RegCertData RegCertData ::= SEQUENCE {
auth-body-and-struc-type	AuthBodyAndStrucType,
auth-body-data	ANY DEFINED BY auth-body-and-struc-type
} AuthBodyAndStrucType ::= SEQUENCE {
auth-body	AuthBody,
auth-body-struc-type	AuthBodyStrucType
} -- не определенные значения "AuthBody" сохраняются для дальнейшего -- расширения и не используются. AuthBody ::= INT-U8 { auth-body-empty(0), auth-body-ИИЭР-11073(1), auth-body-continua(2), auth-body-experimental(254), auth-body-reserved(255) } -- Другие возможные/предполагаемые авторитетные органы -- auth-body-eu(), -- auth-body-ИИЭР (), -- auth-body-iso(), -- auth-body-us-fda(), -- когда установленный авторитетный орган назначает свой первый тип -- AuthBodyStrucType для особого значения auth-body-data, ему -- следует использовать специфические значения. -- AuthBodyStrucType контролируется и назначается авторитетным -- органом AuthBodyStrucType ::= INT-U8

-- -- SupplementalTypeList предоставляет расширяемый механизм записи -- дополнительной информации о объекте. Эта категория может -- содержать такую информацию, как расположение сенсора или -- чувствительность объекта. -- SupplementalTypeList ::= SEQUENCE OF TYPE -- -- В соответствии с ИСО/ИИЭР 11073-10201:2004 [13] атрибут Metric -- Spec Small это сокращенный атрибут MetricSpec. Он отражает -- доступность, периодичность и категорию измерения. Если метрика -- соответствует значениям по умолчанию (не установлены двоичные -- разряды), то этот атрибут не требуется. Все не назначенные -- значения "MetricSpecSmall" сохраняются для дальнейшего расширения -- и должны быть равны нулю. -- MetricSpecSmall ::= BITS-16 { mss-avail-intermittent(0), -- значение доступно только -- периодически
mss-avail-stored-data(1), -- Агент может хранить и отправлять -- несколько ранее фиксированных значений -- (например, шкала весов хранит до 25 -- значений)
mss-upd-aperiodic(2), -- значение устанавливается только -- апериодически (например, только при -- изменении)
mss-msmt-aperiodic(3), -- апериодическое измерение
mss-msmt-phys-ev-id(4), -- измерение является физиологическим -- переключателем (например, для -- обозначения определения пульса)
mss-msmt-btb-metric(5), -- измерение от удара к удару или от -- вдоха к выдоху
mss-acc-manager-initiated (8), -- существует доступ к значению -- объекта через передачу данных, запущенную -- менеджером
mss-acc-agent-initiated(9), -- значение объекта обновляется с -- помощью передачи данных, запущенной -- агентом
-- Примечание - касательно использования следующих битов mss- -- cat-* Биты mss-cat-setting и mss-cat-calculation нельзя -- устанавливать для автоматического измерения. Метрика -- представляет собой нормально, регулярно измеряемое значение. -- Это значит, что ни один из битов mss-cat-* не -- устанавливается (по умолчанию) для автоматически получаемых -- измерений, проводимых агентом.
mss-cat-manual(12), -- Если установлен данный бит, то метрика -- получается вручную (например, пользователь -- вручную задает значение), если данный бит -- неустановлен, то метрика получается -- автоматически (например, устройство -- измеряет значение).
mss-cat-setting(13), -- Если установлен этот бит, метрика -- представляет собой параметры устройства. -- Это может быть значение установленное -- автоматически или вручную, как указано в -- бите mss-cat-manual.
mss-cat-calculation(14) -- Если установлен этот бит, метрика -- представляет собой рассчитанное значение, -- рассчитанное автоматически или вручную, -- как указано в бите mss-cat-manual. Такие -- значения рассчитываются из результатов -- автоматического измерения и/или из -- значений, введенных вручную.
} -- Данный атрибут частично взят из ИСО/ИИЭР 11073-10201 [13] и -- усовершенствован с помощью значения ms-struct::fix-comp-no. -- MetricStructureSmall ::= SEQUENCE { ms-struct INT-U8 { ms-struct-simple(0),
ms-struct-compound(1),	-- неоднократно наблюдаемое -- значение, одинаковый динамический -- контекст
ms-struct-reserved(2),	-- для ИСО/ИИЭР 11073-10201:2004
ms-struct-compound-fix(3)	-- близкий к составному (1), но -- размер массива наблюдаемого -- составного значения не должен быть -- динамичным в ходе ассоциации.
},
ms-comp-no INT-U8	-- максимальное количество -- компонентов/элементов в -- наблюдаемом составном значении, 0 -- если ms-struct настроен на -- ms-struct-simple
} -- Данный атрибут определяет список идентификаторов метрики -- MetricIds. -- MetricIdList ::= SEQUENCE OF OID-Type -- -- EnumPrintableString это тип данных для отображения Подсчета -- Наблюдаемых Значений в форме текстовых фрагментов, пригодных для -- печати, в формате ASCII. --
EnumPrintableString ::= OCTET STRING		-- размер текстового
-- фрагмента должен быть целым числом PersonId ::= INT-U16 {
unknown-person-id(65535)		-- 0xFFFF
}

HandleAttrValMap ::= SEQUENCE OF HandleAttrValMapEntry HandleAttrValMapEntry ::= SEQUENCE {
obj-handle	HANDLE,
attr-val-map	AttrValMap
} HANDLEList ::= SEQUENCE OF HANDLE

-- Следующие определения поддерживают определения -- EventReportArgumentSimple и ActionArgumentSimple. -- -- Типы Информации о сканировании Scan Report Info используются в -- качестве типов данных результатов от различной -- последовательности событий MDS-Dynamic-Data-Update* (см. -- раздел 6.3.2.5). -- -- Определения ScanReport* используются при передаче информации о -- выбранных измерениях. Существует два вектора: A) одна персона или -- несколько и B) переменный формат, фиксированный формат или -- группированный формат. Комбинация этих векторов приводит к шести -- определениям высшего уровня: ScanReportInfoVar, -- ScanReportInfoFixed, ScanReportInfoGrouped, -- ScanReportInfoMPVar, ScanReportInfoMPFixed, и -- ScanReportInfoMPGrouped. -- ПОСЛЕДОВАТЕЛЬНОСТЬ ObservationScan или ObservationScanFixed может -- содержать несколько экземпляров одного и того же идентификатора, -- пока у них есть отличительные временные метки. Во всех случаях -- значение scan-report-no должно быть аннулировано во время -- ассоциации и постепенно должно повышаться на единицу до -- одновременного нажатия нескольких клавиш. ----------------------------------------------------------------- ScanReportInfoVar :: = SEQUENCE {
data-req-id			DataReqId,
scan-report-no			INT-U16,				-- счетчик для отслеживания
-- пропавших результатов сканирования
obs-scan-var			SEQUENCE OF ObservationScan
} ----------------------------------------------------------------- ScanReportInfoFixed :: = SEQUENCE {
data-req-id			DataReqId,
scan-report-no			INT-U16,				-- счетчик для отслеживания
-- пропавших результатов сканирования
obs-scan-fixed			SEQUENCE OF ObservationScanFixed
} ObservationScanFixed :: = SEQUENCE {
obj-handle			HANDLE,				-- уникальная идентификация
-- метрического объекта
obs-val-data			OCTET STRING -- наблюдаемые данные значения,
-- определяемые obj-handle } ----------------------------------------------------------------- -- obs-scan-grouped это ПОСЛЕДОВАТЕЛЬНОСТЬ таких периодических -- измерений, которые могут объединять несколько отчетов в одном. -- Периодические отчеты должны быть составлены таким образом, чтобы -- по возможности не требовалось помещать несколько отчетов в один -- отчет о сканировании. ScanReportInfoGrouped ::= SEQUENCE {
data-req-id			INT-U16,
scan-report-no			INT-U16,				-- счетчик для отслеживания
-- пропавших результатов сканирования
obs-scan-grouped			SEQUENCE OF ObservationScanGrouped
} ObservationScanGrouped ::= OCTET STRING -- Формат определяется -- HandleAttrValMap ----------------------------------------------------------------- ScanReportInfoMPVar :: = SEQUENCE {
data-req-id			DataReqId,
scan-report-no			INT-U16,				-- счетчик для отслеживания
-- пропавших результатов сканирования
scan-per-var			SEQUENCE OF ScanReportPerVar
} DataReqId ::= INT-U16 {
data-req-id-manager-initiated-min(0),								-- 0x0000
data-req-id-manager-initiated-max(61439),								-- 0xEFFF
-- Значения между data-req-id-manager-initiated-min и -- data-req-id-manager-initiated-max, включительно, должны -- использоваться в ходе передачи данных об измерениях, -- проводимой менеджером. --
data-req-id-agent-initiated(61440)								-- 0xF000
-- data-req-id-agent-initiated должно использоваться -- в ходе передачи данных об измерениях, проводимой агентом. -- -- Значения между 0xF001 и 0xFFFF, включительно, -- зарезервированы. } -- -- Значение, используемое для идентификации личности определяется -- поставщиком (например, если у агента есть две кнопки для -- идентификации двух лиц, то агент может использовать -- идентификаторы 1 и 2 или идентификаторы 35 и 97). В настоящем -- стандарте не описывается процесс присвоения идентификатора -- отдельным лицам. -- ScanReportPerVar ::= SEQUENCE {
person-id obs-scan-var	PersonId, SEQUENCE OF ObservationScan
} ----------------------------------------------------------------- ScanReportInfoMPFixed ::= SEQUENCE {
data-req-id			DataReqId,
scan-report-no			INT-U16,				-- счетчик для отслеживания
-- пропавших результатов сканирования
scan-per-fixed			SEQUENCE OF ScanReportPerFixed
} ScanReportPerFixed ::= SEQUENCE {
person-id obs-scan-fixed			PersonId, SEQUENCE OF ObservationScanFixed
} ----------------------------------------------------------------- ScanReportMPGGrouped ::= SEQUENCE {
data-req-id			INT-U16,
scan-report-no			INT-U16,				-- счетчик для отслеживания
-- пропавших результатов сканирования
scan-per-grouped			SEQUENCE OF ScanReportPerGrouped
} ScanReportPerGrouped ::= SEQUENCE {
person-id			PersonId,
obs-scan-grouped ObservationScanGrouped } ----------------------------------------------------------------- -- Определение ConfigReport используется при передаче данных о -- настройках агента менеджеру, (см. таблицу 4) ConfigReport ::= SEQUENCE {
config-report-id			ConfigId,
config-obj-list			ConfigObjectList
} ConfigObjectList ::= SEQUENCE OF ConfigObject ConfigObject ::= SEQUENCE {
obj-class			OID-Type, -- Из раздела nom-part-obj -- Подраздел MOC/BASE (MDC_MOC_VMD_*)
obj-handle			HANDLE,
attributes			AttributeList
} ConfigReportRsp ::= SEQUENCE {
config-report-id			ConfigId,
config-result			ConfigResult
} -- Не определенные значения "ConfigResult" сохраняются для -- дальнейшего расширения и не используются. ConfigResult ::= INT-U16 { accepted-config(0), unsupported-config(1), standard-config-unknown(2) } DataRequest ::= SEQUENCE {
data-req-id			DataReqId, -- Позволяет отличать ответы от -- нескольких запросов данных (если -- устройство поддерживает несколько -- одновременных запросов данных). -- Отраженный в ScanReportInfo* -- идентификатор data-req-id.
data-req-mode			DataReqMode, -- определяет режим установкой -- одного или нескольких битов.
data-req-time			RelativeTime, -- Отображает сколько времени -- выделено агенту для передачи данных. -- Используется только для -- data-req-mode-time-period.
data-req-person-id			INT-U16,			-- 0xFFFF доступно для всех лиц
data-req-class			OID-Type,			-- Из раздела nom-part-obj
-- подраздел MOC/BASE (MDC_MOC_VMD_*) data-req-obj-handle-list HANDLEList } -- Не назначенные значения "DataReqMode" сохраняются для -- дальнейшего расширения и должны равняться нулю. DataReqMode ::= BITS-16 {
data-req-start-stop(0),				-- начать запрос данных: 1 | остановить -- запрос данных: 0
data-req-continuation(1),				-- продолжение запроса рассчитанных с -- данных. Установить значение -- 1 для увеличения времени, выделенного -- для передачи данных. Если значение равно -- 1, то все другие биты игнорируются и -- следует использовать настройки команды -- первоначального запуска.
-- следует установить один из следующих битов data-req-scope-* data-req-scope-all(4), data-req-scope-class(5), data-req-scope-handle(6), -- следует установить один из следующих битов data-req-mode-*

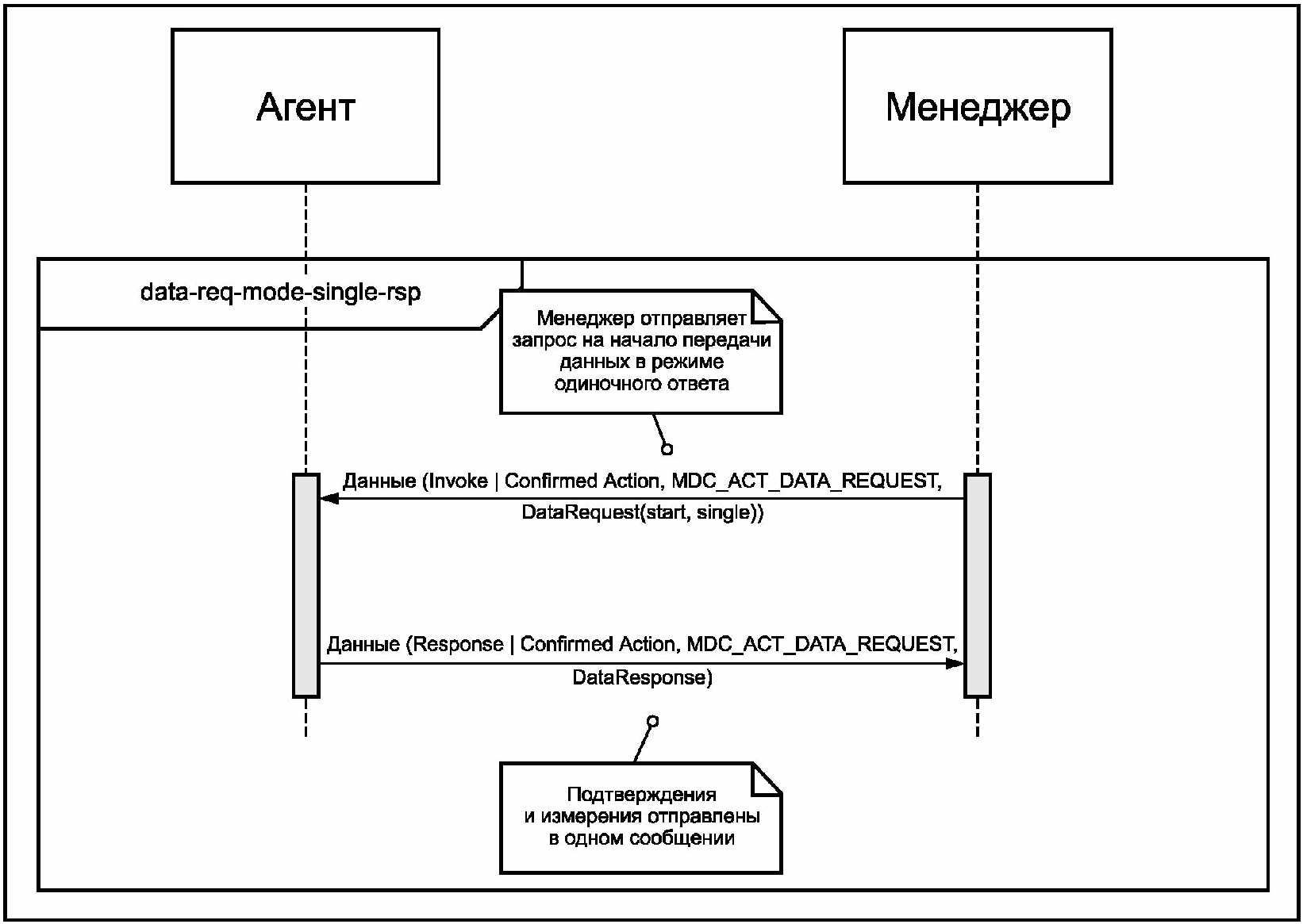

data-req-mode-single-rsp(8),				-- ответ напрямую вкладывается в -- DataResponse

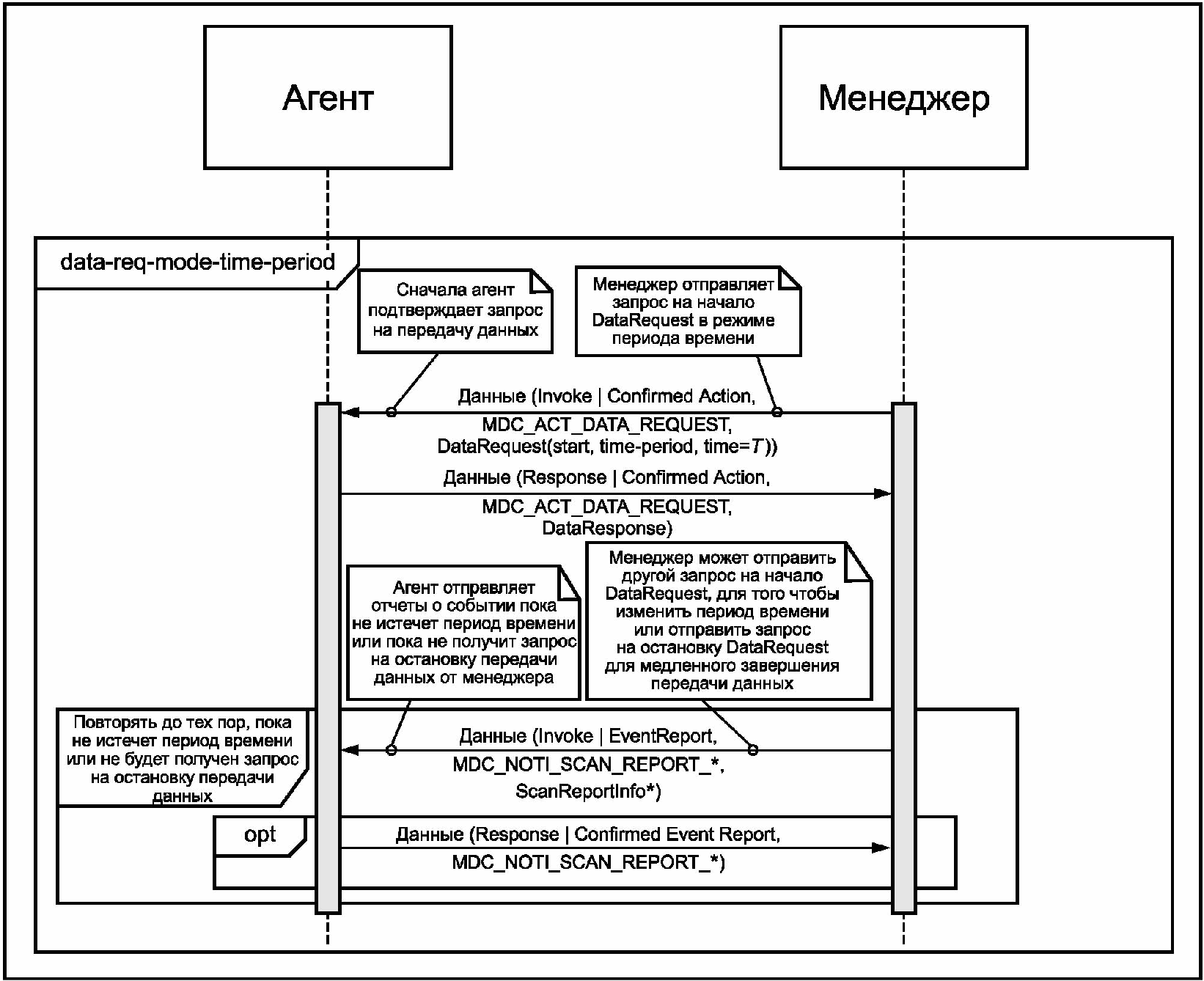

data-req-mode-time-period(9),				-- запрос данных, ограниченный по -- времени, с ответами в виде уведомлений. -- Время указано в data-req-time в -- DataRequest.
data-req-mode-time-no-limit(10),				-- запрос данных, -- неограниченный по времени, с ответами -- в виде уведомлений.
data-req-person-id(12) } DataReqModeCapab ::= SEQUENCE {
data-req-mode-flags						DataReqModeFlags,
data-req-init-agent-count INT-U8, -- максимальное количество -- параллельных запросов/потоков данных от -- агента. Должно иметь значение только -- 0 до 1. data-req-init-manager-count INT-U8 -- максимальное количество -- параллельных запросов данных от менеджера } -- Не назначенные значения "DataReqModeFlags" сохраняются для -- дальнейшего расширения и должны равняться нулю.
DataReqModeFlags ::= BITS-16 {				-- это поле используется в ходе -- ассоциации для обозначения -- параметров запросов данных
data-req-supp-stop(0),				-- поддерживает прекращение текущего -- запроса данных
data-req-supp-scope-all(4),				-- поддерживает запрос всех -- объектов
data-req-supp-scope-class(5), -- поддерживает запрос объектов -- на основе класса объекта data-req-supp-scope-handle(6), -- поддерживает запрос объектов -- по дескриптору объекта data-req-supp-mode-single-rsp(8), -- поддерживает одиночный -- запрос data-req-supp-mode-time-period(9), -- поддерживает запрос, -- ограниченный по времени data-req-supp-mode-time-no-limit(10), -- поддерживает запрос, -- неограниченный по времени data-req-supp-person-id(11),
data-req-supp-init-agent(15)				-- агент использует -- запросы/потоки, задействованные -- агентом
} -- Значение DataResponse возвращается в результате запроса MDS-Data- -- Request (см. таблица 3). Однако поля event-type и event-info -- заполняются с помощью параметров, указанных в события объекта -- системы медицинского прибора. Значения допустимых типов событий -- event-type, а также соответствующая структура event-info указаны -- в таблице 4; в то же время для таких целей недопустимо -- использование ConfigReport. Таким образом, значение event-info -- должно быть одним из ScanReportInfoFixed, ScanReportInfoVar, -- ScanReportInfoMPFixed, или ScanReportInfoMPVar. DataResponse ::= SEQUENCE {
rel-time-stamp			RelativeTime, -- установить 0xFFFFFFFF, если -- не поддерживается RelativeTime
data-req-result			DataReqResult,
event-type			OID-Type,		-- event-type и event-info
-- только при условии -- data-req-mode-single-rsp, в ином -- случае event-type должен равняться 0 -- и длина event-info = 0. -- Из раздела the nom-part-obj. -- Подраздел NOTI (MDC_NOTI_*)
event-info		ANY DEFINED BY event-type
} -- Значения в DataReqResult используются в поле DataResponse data- -- req-result. Значение возвращается в ответ на DataRequest. Если -- запрос был успешным, агент возвращает значение data-req-result- -- no-error. В противном случае, возвращается одна из определенных -- ошибок. Не назначенные значения "DataReqResult" сохраняются для -- дальнейшего расширения и не используются. DataReqResult ::= INT-U16 { data-req-result-no-error(0), data-req-result-unspecific-error(1), -- Следующие коды ошибок возвращаются, если запрос менеджера -- содержит DataReqMode, который не поддерживается агентом. data-req-result-no-stop-support(2), data-req-result-no-scope-all-support(3), data-req-result-no-scope-class-support(4), data-req-result-no-scope-handle-support(5), data-req-result-no-mode-single-rsp-support(6), data-req-result-no-mode-time-period-support(7), data-req-result-no-mode-time-no-limit-support(8), data-req-result-no-person-id-support(9), -- Следующие коды ошибок возвращаются, если запрос менеджера -- содержит неизвестные значения в дополнительных полях -- (например, data-req-person-id). data-req-result-unknown-person-id(11), data-req-result-unknown-class(12), data-req-result-unknown-handle(13), -- Следующие элементы указывают на случай, когда менеджер -- устанавливает более одного бита ограничения или режима.
data-req-result-unsupp-scope(14),				-- установлены неподходящие -- биты ограничения
data-req-result-unsupp-mode(15),				-- установлен неподходящий -- бит режима.
data-req-result-init-manager-overflow(16),						-- менеджер
				-- попытался установить значение -- превышающее поток data-req- -- init-manager-count
data-req-result-continuation-not-supported(17),						-- менеджер
				-- попытался продолжить передачу -- данных, проводящуюся не в режиме -- ограниченного времени
data-req-result-invalid-req-id(18)				-- менеджер попытался -- продолжить передачу данных на -- несуществующий data-req-id.
}

-- -- Атрибут PM-Store-Capab определяет специфические параметры и -- свойства рабочей копии объекта PM-блока. По умолчанию значение -- этого атрибута равно 0 (биты не заданы). Не назначенные значения -- "PmStoreCapab" сохраняются для дальнейшего расширения и должны -- равняться нулю. -- PmStoreCapab ::=BITS-16 {
pmsc-var-no-of-segm(0),			-- указывает, что число PM-сегментов
-- в PM-блоке динамично и может меняться
pmsc-epi-seg-entries(4), -- Некоторые/все PM-сегменты содержат -- эпизодические/апериодические записи и -- поэтому имеют подробную информацию о -- метке времени
pmsc-peri-seg-entries(5), -- Некоторые/все PM-сегменты содержат -- периодически отбираемые записи и поэтому -- PM-сегмент или PM-блок должны -- поддерживать атрибут Sample-Period
pmsc-abs-time-select(6), -- PM-сегменты в типе данных -- SegmSelection можно выбрать, -- назначив abs-time-range
pmsc-clear-segm-by-list-sup(7), -- возможна очистка списка -- сегментов
pmsc-clear-segm-by-time-sup(8), -- возможна очистка сегментов с -- сортировкой по времени
pmsc-clear-segm-remove(9), -- если установлен этот бит, агент -- полностью удаляет указанную копию PM- -- сегмента в ходе применения метода Clear- -- Segment. Если этот бит не установлен, он -- лишь удалит все записи из выбранного -- PM-сегмента.
pmsc-multi-person(12) -- PM-блок позволяет использовать PM- -- сегмент нескольким лицам.
} -- -- Все записи в сегменте должны соответствовать формату, -- установленному данным атрибутом. Во-первых, необязательный -- заголовок должен соответствовать описанию в segm-entry-header. -- Таким образом, перед каждой записью будет находиться заголовок -- (например, с указанием метки времени), применимый ко всем -- элементам записи. Во-вторых, элементы должны соответствовать -- формату и находиться в порядке, указанном в segm-entry-elem-list. -- Обычно элемент содержит информацию об измерении. Хранимая -- информация каждого элемента представлена в виде карты значения -- атрибута (attribute value map), так же как и метрических объектов. -- PmSegmentEntryMap ::= SEQUENCE {
segm-entry-header SegmEntryHeader,				-- определяет опциональные
-- элементы перед каждой записью. segm-entry-elem-list SegmEntryElemList } -- -- Следующая строка битов определяет опциональные элементы данных -- перед каждой записью сегмента. Многокомпонентные элементы данных -- также могут быть определены. В этом случае, элемент данных с -- меньшим номером бита располагаются перед элементами с большим -- номером. Заголовок позволяет определить элементы данных -- относящиеся ко всем элементам в записи. Если все биты имеют -- нулевое значение, уведомление о записи сегмента должно начинаться -- с данных из первого элемента. Не назначенные значения -- "SegmEntryHeader" сохраняются для дальнейшего расширения и должны -- равняться нулю. Если какой-либо из битов установлен помимо -- запланированных битов (например, в новой версии был добавлен -- новый бит), не следует производить восстановление данных, -- поскольку невозможно вычислить отклонение от первого элемента -- данных. -- SegmEntryHeader ::= BITS-16 { seg-elem-hdr-absolute-time(0), -- перед записью указывается -- абсолютное время (тип данных -- AbsoluteTime) seg-elem-hdr-relative-time(1), -- перед записью указывается -- относительное время (тип данных -- RelativeTime) seg-elem-hdr-hires-relative-time(2) -- перед записью указывается -- высокоточное относительное время (тип -- данных HighResRelativeTime) } SegmEntryElemList ::= SEQUENCE OF SegmEntryElem -- -- Значение SegmEntryElem должно ссылаться на копию метрического -- объекта в конфигурации агента с помощью значения его -- идентификатора. Ссылаемый объект должен находиться в конфигурации -- агента, а значения metric-type и class-id должны равняться -- соответствующим атрибутам в указанном метрическом объекте. -- SegmEntryElem ::= SEQUENCE {
class-id	OID-Type, -- содержит номенклатурный код из -- раздела OO nom-part-obj, определяющего -- класс объекта (например, числовой)
metric-type	TYPE, -- специфический статичный ТИП хранимого -- элемента
handle	HANDLE, -- идентификатор упоминаемого объекта
attr-val-map	AttrValMap -- схема значений атрибута с описанием -- хранимых данных
} -- -- Для начала передачи указанного сегмента необходим запрос -- TrigSegmDataXferReq ::= SEQUENCE {
seg-inst-no		InstNumber
} TrigSegmDataXferRsp ::= SEQUENCE {
seg-inst-no		InstNumber,
trig-segm-xfer-rsp		TrigSegmXferRsp
} -- Не назначенные значения "TrigSegmXferRsp" сохраняются для -- дальнейшего расширения и не используются. TrigSegmXferRsp ::= INT-U16 {
tsxr-successful(0),			-- Агент начнет передачу сегмента
tsxr-fail-no-such-segment(1),			-- идентификатор сегмента не
-- обнаружен tsxr-fail-clear-in-process(2), -- идет очистка среды хранения -- данных. Доступ запрещен
tsxr-fail-segm-empty(3),			-- запрошенный сегмент пуст
tsxr-fail-not-otherwise-specified(512) } -- -- SegmentDataEvent -- -- Примечание - Агент передает все записи сегментов в определенном -- порядке, первая запись следует первой (порядок живой очереди). -- SegmentDataEvent ::= SEQUENCE {
segm-data-event-descr			SegmDataEventDescr,
segm-data-event-entries			OCTET STRING -- содержит указанные -- записи сегмента в непрозрачной структуре -- данных. Данное поле может содержать -- только полные записи.
} SegmentDataResult ::= SEQUENCE { segm-data-event-descr SegmDataEventDescr } -- -- Segment Data Event Descriptor определяет, какая запись в данных -- сегмента (Segment Data) связана с уведомлением. -- SegmDataEventDescr ::= SEQUENCE {
segm-instance		InstNumber, -- номер передаваемого -- экземпляра сегмента
segm-evt-entry-index INT-U32, -- индекс массива первой -- записи события segm-evt-entry-count INT-U32, -- подсчет записей события
segm-evt-status		SegmEvtStatus
} -- Не назначенные значения "SegmEvtStatus" сохраняются для -- дальнейшего расширения и должны равняться нулю. SegmEvtStatus ::= BITS-16 {
sevtsta-first-entry(0),			-- данное событие содержит первую -- запись сегмента
sevtsta-last-entry(1),			-- данное событие содержит последнюю -- запись сегмента (может быть выбран -- как последний, так и первый бит, -- если все записи подходят к одному -- событию)
sevtsta-agent-abort(4),			-- передача прервана агентом (менеджер -- в ответ должен отобразить -- аналогичный статус)
sevtsta-manager-confirm(8),			-- указывается в ответе, если -- сегмент успешно передан (если -- неуказан, агент повторяет последнее -- событие)
sevtsta-manager-abort(12)			-- указывается в ответе менеджера -- (агент прекращает отправку -- сообщений)
} SegmentStatistics ::= SEQUENCE OF SegmentStatisticEntry SegmentStatisticEntry :: = SEQUENCE {
segm-stat-type	SegmStatType,
segm-stat-entry	OCTET STRING -- данный атрибут содержит одну -- запись сегмента в формате, -- установленном PmSegmentEntryMap
} -- Не назначенные значения "SegmStatType" сохраняются для -- дальнейшего расширения и не используются. Значения от 0xF000 до -- 0xFFFF сохраняются для расширений, ориентированных на -- производителя. SegmStatType ::= INT-U16 { segm-stat-type-undefined(0), segm-stat-type-minimum(1), segm-stat-type-maximum(2), segm-stat-type-average(3)

Масштабированное (x)	Конвертированное (y)
0	-45.0
50	-20.0
100	5.0
150	30.0
190	50.0

ЧСС	Скорость	Насыщенность периферийным кислородом
120	10	98

Транспортный сервис	Сообщения ИИЭР 11073-20601
	Процедура ассоциации & Подтверждено	Не подтверждено
Наилучший	Не поддерживается	Поддерживается
Надежный	Поддерживается	Поддерживается

Транспортный сервис	Сообщения ИИЭР 11073-20601
	Процедура ассоциации и Подтверждено	Не подтверждено
Наилучший	Не поддерживается	Поддерживается
Надежный	Не поддерживается	Не поддерживается

Транспортный сервис	Сообщения ИИЭР 11073-20601
	Процедура ассоциации и Подтверждено	Не подтверждено
Наилучший	Поддерживается	Поддерживается
Надежный	Не поддерживается	Не поддерживается

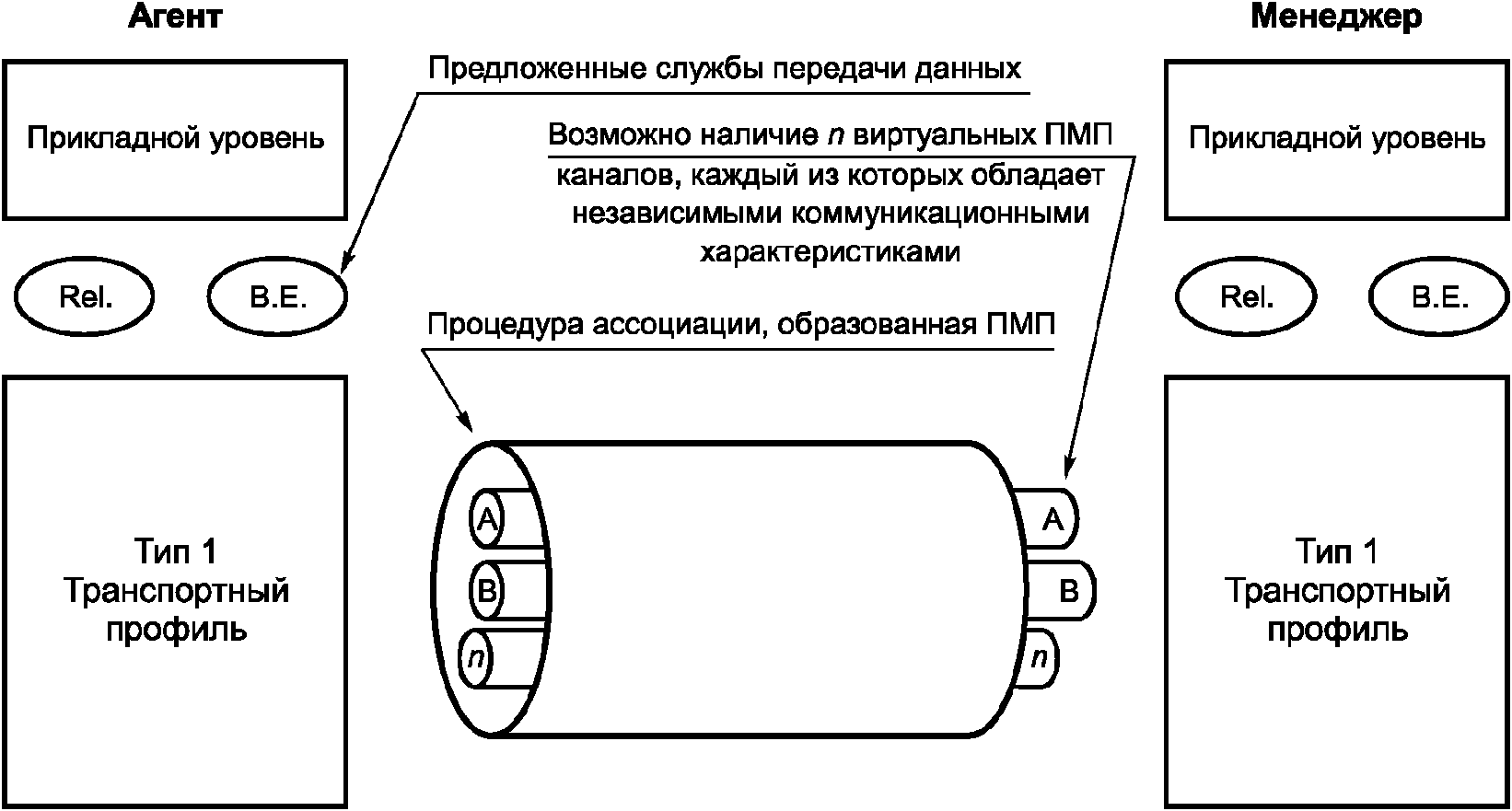

Транспортный профиль	Описание	Вид "2 x 2"			Конечный автомат ассоциированный и подтвержденный	Режимы передачи данных
Тип 1/3a	Надежный и наилучший		Подт.	Неподт.	Тип 1	3
		Наилучший	НЕТ	ok
		Надежный	ok	ok
Тип 2	Только однонаправленный			Неподт.	Новый Тип 2	1
		Наилучший	НЕТ	ok
		Надежный	НЕТ	НЕТ
Тип 3b	Только наилучший		Подт.	Неподт.	Новый Тип 3	2
		Наилучший	ok	ok
		Надежный	НЕТ	НЕТ
Тип 3c	Облегченной надежности и наилучший		Подт.	Неподт.	Не определен (возможно Тип 1)	3
		Наилучший	НЕТ	ok
		Облегченной надежности	ok	ok

Номер состояния	Состояние	Используется агентом	Используется менеджером
1	Отключено	ДА	ДА
2	Подключено Не ассоциировано	ДА	ДА
3	Подключено Ассоциируется	ДА
4	Подключено Ассоциировано Настраивается Отправка настроек	ДА
5	Подключено Ассоциировано Настраивается Ожидание Подтверждения	ДА
6	Подключено Ассоциировано Настраивается Ожидание		ДА
7	Подключено Ассоциировано Настраивается Проверка настроек		ДА
8	Подключено Ассоциировано Выполнение	ДА	ДА
9	Подключено Разъединение	ДА	ДА

ID сигнала	Исходное состояние	Событие/входной поток	Следующее состояние	Семантическое поведение/примечание	Tx поток (выходной)/сгенерирован событием
1.1	Отключено	IND транспортного соединения	Подключено Не ассоциировано	"Shall" указывает на уровень применения	Отсутствует
2.2	Подключено Не ассоциировано	IND транспортного разрыва	Отключено	"Should" указывает на уровень применения	Отсутствует
2.5	Подключено Не ассоциировано	REQ Assoc	Подключено Ассоциируется	Timeout=reset, retry=reset.	Tx aarq
2.6	Подключено Не ассоциировано	REQ AssocRel	Подключено Не ассоциировано <нет смены состояний>	Отсутствует	Отсутствует
2.7	Подключено Не ассоциировано	REQ AssocAbort	Подключено Не ассоциировано <нет смены состояний>	Недопустимо	Tx abrt
2.8	Подключено Не ассоциировано	Rx aarq(*)	Подключено Не ассоциировано	Ассоциация агент-агент	Tx aare (постоянно отклоненный)
2.12	Подключено Не ассоциировано	Rx aare(*)	Подключен Не ассоциировано <нет смены состояний>	Недопустимо	Tx abrt
2.16	Подключено Не ассоциировано	Rx rlrq	Подключено Не ассоциировано <no state transition>	Недопустимо	Tx abrt
2.17	Подключено Не ассоциировано	Rx rlre	Подключено Не ассоциировано <нет смены состояний>	Недопустимо Игнорировать	Отсутствует
2.18	Подключено Не ассоциировано	Rx abrt	Подключено Не ассоциировано <нет смены состояний>	Отсутствует	Отсутствует
2.19	Подключено Не ассоциировано	Rx prst(*)	Подключено Не ассоциировано <нет смены состояний>	Недопустимо	Tx abrt
3.2	Подключено Ассоциируется	IND транспортного соединения	Отключено	Отсутствует	Отсутствует
3.3	Подключено Ассоциируется	IND тайм-аута, не достигнуто максимальное количество повторных попыток	Подключен Ассоциируется <нет смены состояний>	Таймер=сброс, повтор++	Tx aarq
3.4	Подключено Ассоциируется	IND тайм-аута, достигнуто максимальное количество повторных попыток	Подключено Не ассоциировано	Отсутствует	Tx abrt
3.6	Подключено Ассоциируется	REQ AssocRel	Подключено Не ассоциировано	Отсутствует	Tx abrt
3.7	Подключено Ассоциируется	REQ AssocAbort	Подключено Не ассоциировано	Отсутствует	Tx abrt
3.8	Подключено Ассоциируется	Rx aarq(*)	Подключено Не ассоциировано	Ассоциация агент-агент	Tx aare (rejectedpermanent)
3.13	Подключено Ассоциируется	Rx Aare (accepted)	Подключено Ассоциировано Работает	Указывает на случаи прямого перехода в рабочее состояние	Отсутствует
3.14	Подключено Ассоциируется	Rx aare (accepted-unknown-config)	Подключено Ассоциировано Настраивается Отправка настроек	Менеджер принял ассоциацию, но не имеет настроек	Отсутствует
3.15	Подключено Ассоциируется	Rx aare(rejected-*)	Подключено Не ассоциировано	Отсутствуют дальнейшие попытки подключения	Отсутствует
3.16	Подключено Ассоциируется	Rx rlrq	Подключено Не ассоциировано	Недопустимо. Агент получил запрос на ассоциацию, но еще не установил ее	Tx abrt
3.17	Подключено Ассоциируется	Rx rlre	Подключено Не ассоциировано	Недопустимо	Tx abrt
3.18	Подключено Ассоциируется	Rx abrt	Подключено Не ассоциировано	Отсутствует	Отсутствует
3.19	Подключено Ассоциируется	Rx prst(*)	Подключено Не ассоциировано	Недопустимо	Tx abrt
4.2	Подключено Ассоциировано Настраивается Отправка настроек	IND транспортного разрыва	Отключено	Отсутствует	Отсутствует
4.4	Подключено Ассоциировано Настраивается Отправка настроек	IND Timeout	Подключено Не ассоциировано	Нет ответа	Tx abrt
4.6	Подключено Ассоциировано Настраивается Отправка настроек	REQ AssocRel (*)	Подключено Разъединяется	ПО запрашивает завершение ассоциации. Тайм-аут=сброс (Timeout=reset)	Tx rlrq(*)
4.7	Подключено Ассоциировано Настраивается Отправка настроек	REQ AssocAbort	Подключено Не ассоциировано	Преждевременное завершение программного обеспечения	Tx abrt
4.8	Подключено Ассоциировано Настраивается Отправка настроек	Rx aarq(*)	Подключено Не ассоциировано	Недопустимо	Tx abrt
4.12	Подключено Ассоциировано Настраивается Отправка настроек	Rx aare	Подключено Не ассоциировано	Недопустимо	Tx abrt
4.16	Подключено Ассоциировано Настраивается Отправка настроек	Rx rlrq	Подключено Не ассоциировано	Отсутствует	Tx rlre(normal)
4.17	Подключено Ассоциировано Настраивается Отправка настроек	Rx rlre	Подключено Не ассоциировано	Недопустимо	Tx abrt
4.18	Подключено Ассоциировано Настраивается Отправка настроек	Rx abrt	Подключено Не ассоциировано	Отсутствует	Отсутствует
4.22	Подключено Ассоциировано Настраивается Отправка настроек	Rx roiv-cmip-get, handle=0	Подключено Ассоциировано Настраивается Отправка настроек <нет смены состояний>	Менеджеру разрешено изучение системы медицинского прибора. См. 6.3.2.6.1	rors-cmip-get. (атрибуты системы медицинского прибора)
4.23	Подключено Ассоциировано Настраивается Отправка настроек	Rx roiv-* but not (roivcmip-get, handle=0)	Подключено Ассоциировано Настраивается Отправка настроек <нет смены состояний>	Запрещено, пока не достигнуто рабочее состояние	Tx roer (nosuchobjectinstance)
4.26	Подключено Ассоциировано Настраивается Отправка настроек	Rx (rors-*, roer, or rorj)	Подключено Не ассоциировано	Недопустимо	Tx abrt
4.32	Подключено Ассоциировано Настраивается Отправка настроек	REQ Send (ConfigReport)	Подключено Ассоциировано Настраивается Ожидание подтверждения	Конфигурация агента еще не опробована менеджером	Tx EventReport (Config Report)
5.2	Подключено Ассоциировано Настраивается Ожидание подтверждения	IND сбоя передачи	Отключено	Отсутствует	Отсутствует
5.4	Подключено Ассоциировано Настраивается Ожидание подтверждения	IND тайм-аута	Подключено Не ассоциировано	Нет ответа	Tx abrt
5.6	Подключено Ассоциировано Настраивается Ожидание подтверждения	REQ AssocRel(*)	Подключено Разъединяется	Подключено Разъединение	Tx rlrq(*)
5.7	Подключено Ассоциировано Настраивается Ожидание подтверждения	REQ AssocAbort	Подключено Не ассоциировано	Сбой программного обеспечения	Tx abrt
5.8	Подключено Ассоциировано Настраивается Ожидание подтверждения	Rx aarq(*)	Подключено Не ассоциировано	Недопустимо	Tx abrt
5.12	Подключено Ассоциировано Настраивается Ожидание подтверждения	Rx aare(*)	Подключено Не ассоциировано	Недопустимо	Tx abrt
5.16	Подключено Ассоциировано Настраивается Ожидание подтверждения	Rx rlrq	Подключено Не ассоциировано	Отсутствует	Tx rlre(normal)
5.17	Подключено Ассоциировано Настраивается Ожидание подтверждения	Rx rlre	Подключено Не ассоциировано	Недопустимо	Tx abrt
5.18	Подключено Ассоциировано Настраивается Ожидание подтверждения	Rx abrt	Подключено Не ассоциировано	Отсутствует	Отсутствует
5.22	Подключено Ассоциировано Настраивается Ожидание подтверждения	Rx roiv-cmipget, handle=0	Подключено Ассоциировано Настраивается Отправка настроек	Менеджеру разрешено изучение системы мед. прибора. См. раздел 6.3.2.6.1	rors-cmip-get. (атрибуты системы медицинского прибора)
5.23	Подключено Ассоциировано Настраивается Ожидание подтверждения	Rx roiv-* but not (roivcmip-get, handle=0)	Подключено Ассоциировано Настраивается Отправка настроек	Запрещено, пока не достигнуто рабочее состояние	Tx roer (nosuchobjectinstance)
5.27	Подключено Ассоциировано Настраивается Ожидание подтверждения	Rx rors-cmipconfirmedevent-report (unsupportedconfig)	Подключено Ассоциировано Настраивается Отправка настроек	Менеджер отклонил конфигурацию	Отсутствует
5.29	Подключено Ассоциировано Настраивается Отправка настроек	Rx rors-cmipconfirmed-event-report (accepted-config)	Подключено Ассоциировано Выполнение	Менеджер принял конфигурацию	Отсутствует
5.30	Подключено Ассоциировано Настраивается Ожидание подтверждения	Rx (rors-*, roer, or rorj), but not Rx: rors-cmip-confirmed-event-report	Подключено Не ассоциировано	Недопустимо	Tx abrt
8.2	Подключено Ассоциировано Выполнение	IND сбоя передачи	Отключено	Отсутствует	Отсутствует.
8.4	Подключено Ассоциировано Выполнение	IND тайм-аута	Подключено Не ассоциировано	Нет ответа	Tx abrt
8.6	Подключено Ассоциировано Выполнение	REQ AssocRel	Подключено Разъединение.	Отсутствует Timeout=reset	Tx rlrq(normal) <5>
8.7	Подключено Ассоциировано Выполнение	REQ AssocAbort	Подключено Не ассоциировано	Отсутствует	Tx abrt
8.8	Подключено Ассоциировано Выполнение	Rx aarq(*)	Подключено Не ассоциировано	Недопустимо	Tx abrt
8.12	Подключено Ассоциировано Выполнение	Rx aare(*)	Подключено Не ассоциировано	Недопустимо	Tx abrt
8.16	Подключено Ассоциировано Выполнение	Rx rlrq	Подключено Не ассоциировано	Если у агента есть особые идентификаторы вызова invoke-ids, предполагается, что он не получит ответ на свой запрос	Tx rlre(normal)
8.17	Подключено Ассоциировано Выполнение	Rx rlre	Подключено Не ассоциировано	Недопустимо	Tx abrt
8.18	Подключено Ассоциировано Выполнение	Rx abrt	Подключено Не ассоциировано	Отсутствует	Отсутствует
8.21	Подключено Ассоциировано Выполнение	Rx roiv-*	Подключено Ассоциировано Выполнение <нет смены состояний>	Нормальная передача сообщений. Это нормальный режим Выполнения	Tx (rors-*, or roer, or rorj)
8.26	Подключено Ассоциировано Выполнение	Rx (rors-*, roer, or rorj)	Подключено Ассоциировано Выполнение <нет смены состояний>	Нормальная передача сообщений. Это нормальное состояние выполнения	Отсутствует <6>
9.2	Подключено Разъединение	IND сбоя передачи	Отключено	Отсутствует	Отсутствует
9.4	Подключено Разъединение	IND тайм-аута	Подключено Не ассоциировано	Нет ответа	Tx abrt
9.6	Подключено Разъединение	REQ AssocRel	Подключено Разъединение	Уже разъединяется Игнорировать	Отсутствует
9.7	Подключено Разъединение	REQ AssocAbort	Подключено Не ассоциировано	Отмена постепенного процесса разъединения	Tx abrt
9.8	Подключено Разъединение	Rx aarq	Подключено Не ассоциировано	Недопустимо	Tx abrt
9.12	Подключено Разъединение	Rx aare(*)	Подключено Не ассоциировано	Недопустимо	Tx abrt
9.16	Подключено Ассоциировано Работает	Rx rlrq	Подключено Разъединение <нет смены состояний>	Обе стороны выполняют рассоединение. Ответ и ожидание собственного rlre	Tx rlre(normal)
9.17	Подключено Разъединение	Rx rlre	Подключено Не ассоциировано	Процесс рассоединения завершен, переход к неассоциированному состоянию	Отсутствует
9.18	Подключено Разъединение	Rx abrt	Подключено Не ассоциировано	Отсутствует	Отсутствует
9.21	Подключено Разъединение	Rx roiv-*	Подключено Разъединение <нет смены состояний>	Менеджер отправил сообщения вызова, когда агент отправил rlrq. Агент вышел из состояния Выполнение и, следовательно, не даст ответа	Отсутствует
9.26	Подключено Разъединение	Rx (rors-*, roer, or rorj)	Подключено Не ассоциировано	Примеры 1 Прикладной уровень имеет не подтвержденные идентификаторы вызова (invoke-ids), но в любом случае уже сформировал ReleaseRequest. 2 Непредусмотренный rors-*	Tx abrt

ID сигнала	Исходное состояние	Событие/входной поток	Следующее состояние	Семантическое поведение/примечание	Tx поток (выходной)/сгенерирован событием
1.1	Отключено	IND Транспортное соединение	Подключено Не ассоциировано	"Shall" указывает на уровень приложения	Отсутствует
2.2	Подключено Не ассоциировано	IND Разрыв передачи	Отключено	"Should" указывает на уровень приложения	Отсутствует
2.6	Подключено Не ассоциировано	REQ AssocRel	Подключено Не ассоциировано <нет смены состояний>	Недопустимо Игнорировать	Отсутствует
2.7	Подключено Не ассоциировано	REQ AssocAbort	Подключено Не ассоциировано <нет смены состояний>	Недопустимо Игнорировать	Tx abrt
2.9	Подключено Не ассоциировано	Rx aarq (допустимо и известна конфигурация)	Подключено Ассоциировано Работает	Устройство и конфигурация известны менеджеру	Tx aare (accepted)
2.10	Подключено Не ассоциировано	Rx aarq (допустимо с неизвестной конфигурацией)	Подключено Ассоциировано Настраивается Ожидание	Менеджер определяет, что соединение приемлемо, но не обладает действительной информацией о конфигурации для агента	Tx aare (accepted-unknown-config)
2.11	Подключено Не ассоциировано	Rx aarq (недопустимая конфигурация)	Подключено Не ассоциировано	Менеджер определяет, что соединение недопустимо	Tx aare (reject-*)
2.12	Подключено Не ассоциировано	Rx aare(*)	Подключено Не ассоциировано <нет смены состояний>	Недопустимо	Tx abrt
2.16	Подключено Не ассоциировано	Rx rlrq	Подключено Не ассоциировано <нет смены состояний>	Недопустимо	Tx abrt
2.17	Подключено Не ассоциировано	Rx rlre	Подключено Не ассоциировано <нет смены состояний>	Недопустимо Игнорировать	Отсутствует
2.18	Подключено Ассоциируется	Rx abrt	Подключено Не ассоциировано <нет смены состояний>	Недопустимо Игнорировать	Отсутствует
2.19	Подключено Не ассоциировано	Rx prst(*)	Подключено Не ассоциировано <нет смены состояний>	Недопустимо	Tx abrt
6.2	Подключено Ассоциировано Настраивается Ожидание	IND Разрыв передачи	Отключено	Отсутствует	Отсутствует
6.4	Подключено Ассоциировано Настраивается Ожидание	IND Timeout	Подключено Не ассоциировано	Нет ответа	Tx abrt
6.6	Подключено Ассоциировано Настраивается Ожидание	REQ AssocRel	Подключено Разъединение	Отсутствует Timeout=reset	Tx rlrq (normal)
6.7	Подключено Ассоциировано Настраивается Ожидание	REQ AssocAbort	Подключено Не ассоциировано	Отсутствует	Tx abrt
6.8	Подключено Ассоциировано Настраивается Ожидание	Rx aarq(*)	Подключено Не ассоциировано	Недопустимо	Tx abrt
6.12	Подключено Ассоциировано Настраивается Ожидание	Rx aare(*)	Подключено Не ассоциировано	Недопустимо	Tx abrt
6.16	Подключено Ассоциировано Настраивается Ожидание	Rx rlrq	Подключено Не ассоциировано	Менеджер получил запрос на сброс ассоциации	Tx rlre (normal)
6.17	Подключено Ассоциировано Настраивается Ожидание	Rx rlre	Подключено Не ассоциировано	Недопустимо	Tx abrt
6.18	Подключено Ассоциировано Настраивается Ожидание	Rx abrt	Подключено Не ассоциировано	Отсутствует	Отсутствует
6.24	Подключено Ассоциировано Настраивается Ожидание	Rx roivconfirmedeventreport	Подключено Ассоциировано Настраивается Проверка настроек	Уведомление содержит конфигурацию, полученную от агента	Отсутствует
6.26	Подключено Ассоциировано Настраивается Ожидание	Rx (rors-*, roer, или rorj)	Подключено Ассоциировано Настраивается Ожидание <нет смены состояний>	Менеджер может отправить roiv-cmip-get (handle=0). См. 6.3.2.6.1	Отсутствует <7>
7.2	Подключено Ассоциировано Настраивается Проверка настроек	IND Разрыв передачи	Отключено	Отсутствует	Отсутствует
7.4	Подключено Ассоциировано Настраивается Проверка настроек	IND тайм-аут	Подключено Не ассоциировано	Нет ответа	Tx abrt
7.6	Подключено Ассоциировано Настраивается Проверка настроек	REQ AssocRel	Подключено Разъединение	Отсутствует	Tx rlrq (normal)
7.7	Подключено Ассоциировано Настраивается Проверка настроек	REQ AssocAbort	Подключено Не ассоциировано	Отсутствует	Tx abrt
7.8	Подключено Ассоциировано Настраивается Проверка настроек	Rx aarq(*)	Подключено Не ассоциировано	Недопустимо	Tx abrt
7.12	Подключено Ассоциировано Настраивается Проверка настроек	Rx aare(*)	Подключено Не ассоциировано	Недопустимо	Tx abrt
7.16	Подключено Ассоциировано Настраивается Проверка настроек	Rx rlrq	Подключено Не ассоциировано	Менеджер получил запрос на сброс ассоциации	Tx rlre (normal)
7.17	Подключено Ассоциировано Настраивается Проверка настроек	Rx rlre	Подключено Не ассоциировано	Недопустимо	Tx abrt <8>
7.18	Подключено Ассоциировано Настраивается Проверка настроек	Rx abrt	Подключено Не ассоциировано	Отсутствует	Отсутствует
7.24	Подключено Ассоциировано Настраивается Проверка настроек	Rx roiv-confirmed-event-report	Подключено Ассоциировано Настраивается Проверка настроек <нет смены состояний>	Агент отправляет измерения, прежде чем согласовать конфигурацию	Если нет отчета о конфигурации, то Tx roer (no-such-object-instance). Если есть отчет о конфигурации, то Tx abrt
7.25	Подключено Ассоциировано Настраивается Проверка настроек	Rx roiv-* но не (roiv-confirmed-event-report)	Подключено Не ассоциировано	Агент отправляет только сообщения отчетов о событии. Этого не должно никогда происходить	Tx roer (no-such-action)
7.26	Подключено Ассоциировано Настраивается Проверка настроек	Rx (rors-*, roer, или rorj)	Подключено Ассоциировано Настраивается Проверка настроек <нет смены состояний>	Менеджер мог отправить roiv-cmip-get (handle=0). См. 6.3.2.6.1	Отсутствует
7.31	Подключено Ассоциировано Настраивается Проверка настроек	REQ агент предоставил неподдерживаемую конфигурацию	Подключено Ассоциировано Настраивается Ожидание	Отсутствует	Tx rors-cmip-configuration-event (unsupported-config)
7.32	Подключено Ассоциировано Настраивается Проверка настроек	REQ агент предоставил неподдерживаемую конфигурацию	Подключено Ассоциировано Работает	Отсутствует	Tx rors-cmip-configuration-event (supported-config
8.2	Подключено Ассоциировано Выполнение	IND Разрыв передачи	Отключено	Отсутствует	Отсутствует
8.4	Подключено Ассоциировано Выполнение	IND тайм-аут	Подключено Не ассоциировано	Нет ответа	Tx abrt
8.6	Подключено Ассоциировано Выполнение	REQ AssocRel	Подключено Разъединение	Отсутствует	Tx rlrq (normal) или Tx rlrq (configurationchanged) <9>
8.7	Подключено Ассоциировано Выполнение	REQ AssocAbort	Подключено Не ассоциировано	Отсутствует	Tx abrt
8.8	Подключено Ассоциировано Выполнение	Rx aarq(*)	Подключено Не ассоциировано	Недопустимо	Tx abrt
8.12	Подключено Ассоциировано Выполнение	Rx aare(*)	Подключен Не ассоциировано	Недопустимо	Tx abrt
8.16	Подключено Ассоциировано Выполнение	Rx rlrq	Подключено Не ассоциировано	Отсутствует	Tx rlre(normal)
8.17	Подключено Ассоциировано Выполнение	Rx rlre	Подключено Не ассоциировано	Недопустимо	Tx abrt
8.18	Подключено Ассоциировано Выполнение	Rx abrt	Подключено Не ассоциировано	Отсутствует	Отсутствует
8.21	Подключено Ассоциировано Выполнение	Rx roiv-*	Подключено Ассоциировано Выполнение <нет смены состояний>	Нормальная передача сообщений. Это нормальный режим выполнения	Tx (rors-*, or roer, или rorj)
8.26	Подключено Ассоциировано Выполнение	Rx (rors-*, roer, или rorj)	Подключено Ассоциировано Выполнение <нет смены состояний>	Нормальная передача сообщений. Это нормальный режим выполнения	Отсутствует <10>
9.2	Подключено Разъединение	IND Разрыв передачи	Отключено	Отсутствует	Отсутствует
9.4	Подключено Разъединение	IND тайм-аут	Подключено Не ассоциировано	Нет ответа	Tx abrt
9.6	Подключено Разъединение	REQ AssocRel	Подключено Разъединение <нет смены состояний>	Уже разъединяется. Игнорировать	Отсутствует
9.7	Подключено Разъединение	REQ AssocAbort	Подключено Не ассоциировано	Отмена постепенного процесса разъединения	Tx abrt
9.8	Подключено Разъединение	Rx aarq	Подключено Не ассоциировано	Недопустимо	Tx abrt
9.12	Подключено Разъединение	Rx aare(*)	Подключено Не ассоциировано	Недопустимо	Tx abrt
9.16	Подключено Разъединение	Rx rlrq	Подключено Разъединение <нет смены состояний>	Обе стороны выполняют рассоединение. Ожидание собственного rlre	Tx rlre (normal)
9.17	Подключено Разъединение	Rx rlre	Подключено Не ассоциировано	Процесс рассоединения завершен, переход к неассоциированному состоянию	Отсутствует
9.18	Подключено Разъединение	Rx abrt	Подключено Не ассоциировано	Отсутствует	Отсутствует
9.21	Подключено Разъединение	Rx roiv-*	Подключено Разъединение <нет смены состояний>	Агент отправил сообщения вызова, когда менеджер отправил rlrq. Менеджер вышел из состояния Выполнение и, следовательно, не даст ответа	Отсутствует
9.26	Подключено Разъединение	Rx (rors-*, roer, or rorj)	Подключено Не ассоциировано	Примеры 1 Прикладной уровень имеет не подтвержденные идентификаторы вызова (invoke-ids), но в любом случае уже сформировал ReleaseRequest. 2 Непредусмотренный rors-*	Tx abrt <11>

Тип ASN.1	Статус	Комментарии
INTEGER	R	Целочисленный тип. Размерные ограничения должны быть использованы для всех типов данных INTEGER, для определения диапазона значений целого числа. Краткие имена для поддерживаемых типов ограничений определяются следующим образом: INT-U8 ::= INTEGER(0..255) INT-I8 ::= INTEGER (-127..128) INT-U16 ::= INTEGER (0..65535) INT-I16 ::= INTEGER (-32768..32767) INT-U32 ::= INTEGER (0..4294967295) INT-I32 ::= INTEGER (-2147483648..2147483647) Только сокращенные, ограниченные по размеру типы данных INTEGER следует использовать с определениями типов данных для кодирования в MDER
BIT STRING	R	Битовая строка. Размерные ограничения должны быть использованы для всех типов данных BIT STRING, для определения диапазона значений битовой строки. Краткие имена для поддерживаемых типов ограничений определяются следующим образом: BITS-8 :: = BIT STRING (SIZE(8)) BITS-16 :: = BIT STRING (SIZE(16)) BITS-32 :: = BIT STRING (SIZE(32)) Только сокращенные, ограниченные по размеру типы данных BIT STRING следует использовать с определениями типов данных для кодирования в MDER
OCTET STRING	I	-
SEQUENCE	R	Может не использовать следующие типы тегирования: OPTIONAL (опциональный), DEFAULT (по умолчанию), автоматический
SEQUENCE OF	I	-
CHOICE	R	Выбор. Может использоваться явная и неявная индексация
ANY DEFINED BY	I	ПРОИЗВОЛЬНЫЙ ТИП должен определять компонент в структуре данных (в основном в SEQUENCE), который определяет структуру этих данных для преобразователя кода/синтаксического анализатора (парсера)

fixed-sized-label	::= OCTET STRING (SIZE(12))
variable-label	::= OCTET STRING

typedef unsigned char fixed_size_label[12]; typedef struct { unsigned short length;
unsigned char data[1];	/* Это место для заполнения подходящим по размеру*/ /* массивом соответствующей длины */
} variable_label;

IdentType ::= SEQUENCE { id INT-U16, instanceINT-U16 }

typedef struct { unsigned shortid, unsigned shortinstance } IdentType;

typedef struct {
unsigned short	count;
unsigned short	length;
Entry	data[1]; /* placeholder for sufficient
number of entries */ } Array1;

ChoiceType ::= CHOICE {
one	OneType,
two	TwoType
}

typedef struct {
unsigned short	choice_id;
unsigned short	length;
union {
	OneType	one;
	TwoType	two;
} data; } ChoiceType; #define one_type_chosen 1 #define two_type_chosen 2.

choice-type ::= CHOICE { one [1] OneType,-- defines tag value 1 in MDER four [4] FourType -- defines tag value 4 in MDER }

TestType ::= SEQUENCE {
type-id	OIDType,
value	ANY DEFINED BY type-id
}

typedef struct {
OIDType	type-id,
unsigned short	any_length;
char	any_data; /* поле для заполнения данными */ /* закодированного типа*/
} TestType;

Специальное значение	Мантисса	Битовое значение
NaN (не число)	+ (223 - 1)	0x007FFFFF
NRes (не при таком разрешении) (not at this resolution)	-(223)	0x00800000
+ INFINITY (БЕСКОНЕЧНОСТЬ)	+ (223 - 2)	0x007FFFFE
- INFINITY (БЕСКОНЕЧНОСТЬ)	- (223 - 2)	0x00800002
Зарезервировано для дальнейшего использования	- (223 - 1)	0x00800001

Специальное значение	Мантисса	Битовое значение
NaN (не число)	+ (211 - 1)	0x07FF
NRes (не при таком разрешении) (not at this resolution)	-(211)	0x0800
+ INFINITY (БЕСКОНЕЧНОСТЬ)	+ (211 - 2)	0x07FE
- INFINITY (БЕСКОНЕЧНОСТЬ)	-(211 - 2)	0x0802
Зарезервировано для дальнейшего использования	-(211 - 1)	0x0801

Экспонента	Мантисса	Значение
-3	32 000	32.000
-1	320	32.0

Экспонента	Мантисса	Значение
1	320	3200
2	32	3200

*/ typedef unsigned char intu8; typedef unsigned short intu16; typedef unsigned int intu32; typedef struct Any { intu16 length;
intu8 value[1];				/* первый элемент массива */
} Any;
typedef	intu16		OID_Type;
typedef	intu16		PrivateOid;
typedef	intu16		HANDLE;
typedef	intu16		InstNumber;
typedef	intu16		NomPartition;
#define			NOM_PART_UNSPEC	0
#define			NOM_PART_OBJ	1
#define			NOM_PART_METRIC	2
#define			NOM_PART_ALERT	3
#define			NOM_PART_DIM	4
#define			NOM_PART_VATTR	5
#define			NOM_PART_PGRP	6
#define			NOM_PART_SITES	7
#define			NOM_PART_INFRASTRUCT	8
#define			NOM_PART_FEF	9
#define			NOM_PART_ECG_EXTN	10
#define			NOM_PART_PHD_DM	128
#define			NOM_PART_PHD_HF	129
#define			NOM_PART_PHD_AI	130
#define			NOM_PART_RET_CODE	255
#define			NOM_PART_EXT_NOM	256
#define			NOM_PART_PRIV	1024
typedef struct TYPE { NomPartition partition; OID_Type code; } TYPE; typedef struct AVA_Type { OID_Type attribute_id; Any attribute_value; } AVA_Type; typedef struct AttributeList { intu16 count; intu16 length;
AVA_Type value[1];				/* первый элемент массива */
} AttributeList; typedef struct AttributeIdList { intu16 count; intu16 length;
OID_Type value[1];				/* первый элемент массива */
} AttributeIdList; typedef intu32 FLOAT_Type; typedef intu16 SFLOAT_Type; typedef intu32 RelativeTime; typedef struct HighResRelativeTime {
intu8	value[8];
} HighResRelativeTime; typedef struct AbsoluteTimeAdjust {
intu8	value[6];
} AbsoluteTimeAdjust; typedef struct AbsoluteTime { intu8 century; intu8 year; intu8 month; intu8 day; intu8 hour; intu8 minute; intu8 second; intu8 sec_fractions; } AbsoluteTime; typedef intu16 OperationalState;
#define		OS_DISABLED		0
#define		OS_ENABLED		1
#define		OS_NOT_AVAILABLE		2
typedef struct octet_string { intu16 length;
intu8 value[1];				/* первый элемент массива */
} octet_string; typedef struct SystemModel { octet_string manufacturer; octet_string model_number; } SystemModel; typedef struct ProdSpecEntry { intu16 spec_type;
#define		UNSPECIFIED		0
#define		SERIAL_NUMBER		1
#define		PART_NUMBER		2
#define		HW_REVISION		3
#define		SW_REVISION		4
#define		FW_REVISION		5
#define		PROTOCOL_REVISION		6
#define		PROD_SPEC_GMDN		7
PrivateOid component_id; octet_string prod_spec; } ProdSpecEntry; typedef struct ProductionSpec { intu16 count; intu16 length;
ProdSpecEntry value[1];				/* первый элемент массива */
} ProductionSpec; typedef intu16 PowerStatus;
#define		ON_MAINS		0x8000
#define		ON_BATTERY		0x4000
#define		CHARGING_FULL		0x0080
#define		CHARGING_TRICKLE		0x0040
#define		CHARGING_OFF		0x0020
typedef struct BatMeasure { FLOAT_Type value; OID_Type unit; } BatMeasure; typedef intu16 MeasurementStatus;
#define		MS_INVALID		0x8000
#define		MS_QUESTIONABLE		0x4000
#define		MS_NOT_AVAILABLE		0x2000
#define		MS_CALIBRATION_ONGOING		0x1000
#define		MS_TEST_DATA		0x0800
#define		MS_DEMO_DATA		0x0400
#define		MS_VALIDATED_DATA		0x0080
#define		MS_EARLY_INDICATION		0x0040
#define		MS_MSMT_ONGOING		0x0020
typedef struct NuObsValue { OID_Type metric_id; MeasurementStatus state; OID_Type unit_code; FLOAT_Type value; } NuObsValue; typedef struct NuObsValueCmp { intu16 count; intu16 length;
NuObsValue value[1];				/* первый элемент массива */
} NuObsValueCmp; typedef struct SampleType { intu8 sample_size; intu8 significant_bits; } SampleType; #define SAMPLE_TYPE_SIGNIFICANT_BITS_SIGNED_SAMPLES 255 typedef intu16 SaFlags;
#define		SMOOTH_CURVE		0x8000
#define		DELAYED_CURVE		0x4000
#define		STATIC_SCALE		0x2000
#define		SA_EXT_VAL_RANGE		0x1000
typedef struct SaSpec { intu16 array_size; SampleType sample_type; SaFlags flags; } SaSpec; typedef struct ScaleRangeSpec8 { FLOAT_Type lower_absolute_value; FLOAT_Type upper_absolute_value; intu8 lower_scaled_value; intu8 upper_scaled_value; } ScaleRangeSpec8; typedef struct ScaleRangeSpec16 { FLOAT_Type lower_absolute_value; FLOAT_Type upper_absolute_value; intu16 lower_scaled_value intu16 upper_scaled_value; } ScaleRangeSpec16; typedef struct ScaleRangeSpec32 { FLOAT_Type lower_absolute_value; FLOAT_Type upper_absolute_value; intu32 lower_scaled_value; intu32 upper_scaled_value; } ScaleRangeSpec32; typedef struct EnumVal { intu16 choice; intu16 length;
#define		OBJ_ID_CHOSEN		0x0001
#define		TEXT_STRING_CHOSEN		0x0002
#define		BIT_STR_CHOSEN		0x0010
union { OID_Type enum_obj_id; octet_string enum_text_string; intu32 enum_bit_str; // BITS-32 }u; } EnumVal; typedef struct EnumObsValue { OID_Type metric_id; MeasurementStatus state; EnumVal value; } EnumObsValue; typedef struct AttrValMapEntry { OID_Type attribute_id; intu16 attribute_len; } AttrValMapEntry; typedef struct AttrValMap { intu16 count; intu16 length;
AttrValMapEntry value[1];				/* первый элемент массива */
} AttrValMap; typedef struct HandleAttrValMapEntry { HANDLE obj_handle; AttrValMap attr_val_map; } HandleAttrValMapEntry; typedef intu16 ConfirmMode;
#define		UNCONFIRMED		0x0000
#define		CONFIRMED		0x0001
typedef struct HandleAttrValMap { intu16 count; intu16 length;
HandleAttrValMapEntry value[1];				/* первый элемент массива */
} HandleAttrValMap; typedef intu16 StoSampleAlg;
#define		ST_ALG_NOS		0x0000
#define		ST_ALG_MOVING_AVERAGE		0x0001
#define		ST_ALG_RECURSIVE_		0x0002
#define		ST_ALG_MIN_PICK		0x0003
#define		ST_ALG_MAX_PICK		0x0004
#define		ST_ALG_MEDIAN		0x0005
#define		ST_ALG_TRENDED		0x0200
#define		ST_ALG_NO_DOWNSAMPLING		0x0400
typedef struct SetTimeInvoke { AbsoluteTime date_time; FLOAT_Type accuracy; } SetTimeInvoke; typedef struct SegmIdList { intu16 count; intu16 length;
InstNumber value[1];				/* первый элемент массива */
} SegmIdList; typedef struct AbsTimeRange { AbsoluteTime from_time; AbsoluteTime to_time; } AbsTimeRange; typedef struct SegmentInfo { InstNumber seg_inst_no; AttributeList seg_info; } SegmentInfo; typedef struct SegmentInfoList { intu16 count; intu16 length;
SegmentInfo value[1];				/* первый элемент массива */
} SegmentInfoList; typedef struct SegmSelection { intu16 choice; intu16 length;
#define		ALL_SEGMENTS_CHOSEN		0x0001
#define		SEGM_ID_LIST_CHOSEN		0x0002
#define		ABS_TIME_RANGE_CHOSEN		0x0003
union { intu16 all_segments; SegmIdList segm_id_list; AbsTimeRange abs_time_range; }u; } SegmSelection; typedef intu16 PMStoreCapab;
#define		PMSC_VAR_NO_OF_SEGM		0x8000
#define		PMSC_EPI_SEG_ENTRIES		0x0800
#define		PMSC_PERI_SEG_ENTRIES		0x0400
#define		PMSC_ABS_TIME_SELECT		0x0200
#define		PMSC_CLEAR_SEGM_BY_LIST_SUP		0x0100
#define		PMSC_CLEAR_SEGM_BY_TIME_SUP		0x0080
#define		PMSC_CLEAR_SEGM_REMOVE		0x0040
#define		PMSC_MULTI_PERSON		0x0008
typedef intu16 SegmEntryHeader;
#define		SEG_ELEM_HDR_ABSOLUTE_TIM		0x8000
#define		SEG_ELEM_HDR_RELATIVE_TIME		0x4000
#define		SEG_ELEM_HDR_HIRES_RELATIVE_TIME		0x2000
typedef struct SegmEntryElem { OID_Type class_id; TYPE metric_type; HANDLE handle; AttrValMap attr_val_map; } SegmEntryElem; typedef struct SegmEntryElemList { intu16 count; intu16 length;
SegmEntryElem value[1];				/* первый элемент массива */
} SegmEntryElemList; typedef struct PmSegmentEntryMap { SegmEntryHeader segm_entry_header; SegmEntryElemList segm_entry_elem_list; } PmSegmentEntryMap; typedef struct SegmElemStaticAttrEntry { OID_Type class_id; TYPE metric_type; AttributeList attribute_list; } SegmElemStaticAttrEntry; typedef struct PmSegmElemStaticAttrList { intu16 count; intu16 length;
SegmElemStaticAttrEntry value[1];				/* первый элемент массива */
} PmSegmElemStaticAttrList; typedef struct TrigSegmDataXferReq { InstNumber seg_inst_no; } TrigSegmDataXferReq; typedef intu16 TrigSegmXferRsp;
#define		TSXR_SUCCESSFUL		0
#define		TSXR_FAIL_NO_SUCH_SEGMENT		1
#define		TSXR_FAIL_SEGM_TRY_LATER		2
#define		TSXR_FAIL_SEGM_EMPTY		3
#define		TSXR_FAIL_OTHER		512
typedef struct TrigSegmDataXferRsp { InstNumber seg_inst_no; TrigSegmXferRsp trig_segm_xfer_rsp; } TrigSegmDataXferRsp; typedef intu16 SegmEvtStatus;
#define		SEVTSTA_FIRST_ENTRY		0x8000
#define		SEVTSTA_LAST_ENTRY		0x4000
#define		SEVTSTA_AGENT_ABORT		0x0800
#define		SEVTSTA_MANAGER_CONFIRM		0x0080
#define		SEVTSTA_MANAGER_ABORT		0x0008
typedef struct SegmDataEventDescr { InstNumber segm_instance; intu32 segm_evt_entry_index; intu32 segm_evt_entry_count; SegmEvtStatus segm_evt_status; } SegmDataEventDescr; typedef struct SegmentDataEvent { SegmDataEventDescr segm_data_event_descr; octet_string segm_data_event_entries; } SegmentDataEvent; typedef struct SegmentDataResult { SegmDataEventDescr segm_data_event_descr; } SegmentDataResult; typedef intu16 SegmStatType;
#define		SEGM_STAT_TYPE_MINIMUM		1
#define		SEGM_STAT_TYPE_MAXIMUM		2
#define		SEGM_STAT_TYPE_AVERAGE		3
typedef struct SegmentStatisticEntry { SegmStatType segm_stat_type; octet_string segm_stat_entry; } SegmentStatisticEntry; typedef struct SegmentStatistics { intu16 count; intu 6 length;
SegmentStatisticEntry value[1];				/* первый элемент массива */
} SegmentStatistics; typedef struct ObservationScan { HANDLE obj_handle; AttributeList attributes; } ObservationScan; typedef OID_Type TimeProtocolId; typedef intu32 AssociationVersion;
#define		ASSOC_VERSION1		0x80000000
typedef intu32 ProtocolVersion;
#define		PROTOCOL_VERSION1		0x80000000
typedef intu16 EncodingRules;
#define		MDER		0x8000
#define		XER		0x4000
#define		PER		0x2000
typedef struct UUID_Ident { intu8 value[16]; } UUID_Ident; typedef intu16 DataProtoId;
#define		DATA_PROTO_ID_20601		20601
#define		DATA_PROTO_ID_EXTERNAL		65535
typedef struct DataProto { DataProtoId data_proto_id; Any data_proto_info; } DataProto; typedef struct DataProtoList { intu16 count; intu16 length;
DataProto value[1];				/* первый элемент массива */
} DataProtoList; typedef struct AARQ_apdu { AssociationVersion assoc_version; DataProtoList data_proto_list; } AARQ_apdu; typedef intu16 Associate_result;
#define		ACCEPTED		0
#define		REJECTED_PERMANENT		1
#define		REJECTED_TRANSIENT		2
#define		ACCEPTED_UNKNOWN_CONFIG		3
#define		REJECTED_NO_COMMON_PROTOCOL		4
#define		REJECTED_NO_COMMON_PARAMETER		5
#define		REJECTED_UNKNOWN		6
#define		REJECTED_UNAUTHORIZED		7
#define		REJECTED_UNSUPPORTED_ASSOC_VERSION		8
typedef struct AARE_apdu { Associate_result result; DataProto selected_data_proto; } AARE_apdu; typedef intu16 Release_request_reason;
#define		RELEASE_REQUEST_REASON_NORMAL		0
typedef struct RLRQ_apdu { Release_request_reason reason; } RLRQ_apdu; typedef intu16 Release_response_reason;
#define		RELEASE_RESPONSE_REASON_NORMAL		0
typedef struct RLRE_apdu { Release_response_reason reason; } RLRE_apdu; typedef intu16 Abort_reason;
#define		ABORT_REASON_UNDEFINED		0
#define		ABORT_REASON_BUFFER_OVERFLOW		1
#define		ABORT_REASON_RESPONSE_TIMEOUT		2
#define		ABORT_REASON_CONFIGURATION_TIMEOUT		3
typedef struct ABRT_apdu { Abort_reason reason; } ABRT_apdu; typedef octet_string PRST_apdu; typedef intu16 InvokeIDType; typedef struct EventReportArgumentSimple { HANDLE obj_handle; RelativeTime event_time; OID_Type event_type; Any event_info; } EventReportArgumentSimple; typedef struct GetArgumentSimple { HANDLE obj_handle; AttributeIdList attribute_id_list; } GetArgumentSimple; typedef intu16 ModifyOperator;
#define		REPLACE		0
#define		ADD_VALUES		1
#define		REMOVE_VALUES		2
#define		SET_TO_DEFAULT		3
typedef struct AttributeModEntry { ModifyOperator modify_operator; AVA_Type attribute; } AttributeModEntry; typedef struct ModificationList { intu16 count; intu16 length;
AttributeModEntry value[1];				/* первый элемент массива */
} ModificationList; typedef struct SetArgumentSimple { HANDLE obj_handle; ModificationList modification_list; } SetArgumentSimple; typedef struct ActionArgumentSimple { HANDLE obj_handle; OID_Type action_type; Any action_info_args; } ActionArgumentSimple; typedef struct EventReportResultSimple { HANDLE obj_handle; RelativeTime currentTime; OID_Type event_type; Any event_reply_info; } EventReportResultSimple; typedef struct GetResultSimple { HANDLE obj_handle; AttributeList attribute_list; } GetResultSimple; typedef struct TypeVer { OID_Type type; intu16 version; } TypeVer; typedef struct TypeVerList { intu16 count; intu16 length;
TypeVer value[1];				/* первый элемент массива */
} TypeVerList; typedef struct SetResultSimple { HANDLE obj_handle; AttributeList attribute_list; } SetResultSimple; typedef struct ActionResultSimple { HANDLE obj_handle; OID_Type action_type; Any action_info_args; } ActionResultSimple; typedef intu16 ERROR;
#define		NO_SUCH_OBJECT_INSTANCE		1
#define		ACCESS_DENIED		2
#define		NO_SUCH_ACTION		9
#define		INVALID_OBJECT_INSTANCE		17
#define		PROTOCOL_VIOLATION		23
#define		NOT_ALLOWED_BY_OBJECT		24
#define		ACTION_TIMED_OUT		25
#define		ACTION_ABORTED		26
typedef struct ErrorResult { ERROR error_value; Any parameter; } ErrorResult; typedef intu16 RorjProblem;
#define		UNRECOGNIZED_APDU		0
#define		BADLY_STRUCTURED_APDU		2
#define		UNRECOGNIZED_OPERATION		101
#define		RESOURCE_LIMITATION		103
#define		UNEXPECTED_ERROR		303
typedef struct RejectResult { RorjProblem problem; } RejectResult; typedef struct DATA_apdu { InvokeIDType invoke_id; struct { intu16 choice; intu16 length;
#define		ROIV_CMIP_EVENT_REPORT_CHOSEN		0x0100
#define		ROIV_CMIP_CONFIRMED_EVENT_REPORT_CHOSEN		0x0101
#define		ROIV_CMIP_GET_CHOSEN		0x0103
#define		ROIV_CMIP_SET_CHOSEN		0x0104
#define		ROIV_CMIP_CONFIRMED_SET_CHOSEN		0x0105
#define		ROIV_CMIP_ACTION_CHOSEN		0x0106
#define		ROIV_CMIP_CONFIRMED_ACTION_CHOSEN		0x0107
#define		RORS_CMIP_CONFIRMED_EVENT_REPORT_CHOSEN		0x0201
#define		RORS_CMIP_GET_CHOSEN		0x0203
#define		RORS_CMIP_CONFIRMED_SET_CHOSEN		0x0205
#define		RORS_CMIP_CONFIRMED_ACTION_CHOSEN		0x0207
#define		ROER_CHOSEN		0x0300
#define		RORJ_CHOSEN		0x0400
union { EventReportArgumentSimple roiv_cmipEventReport; EventReportArgumentSimple roiv_cmipConfirmedEventReport; GetArgumentSimple roiv_cmipGet; SetArgumentSimple roiv_cmipSet; SetArgumentSimple roiv_cmipConfirmedSet; ActionArgumentSimple roiv_cmipAction; ActionArgumentSimple roiv_cmipConfirmedAction; EventReportResultSimple rors_cmipConfirmedEventReport; GetResultSimple rors_cmipGet; SetResultSimple rors_cmipConfirmedSet; ActionResultSimple rors_cmipConfirmedAction; ErrorResult roer; RejectResult rorj; } u; } choice; } DATA_apdu; typedef struct APDU { intu16 choice; intu16 length;
#define		AARQ_CHOSEN		0xE200
#define		AARE_CHOSEN		0xE300
#define		RLRQ_CHOSEN		0xE400
#define		RLRE_CHOSEN		0xE500
#define		ABRT_CHOSEN		0xE600
#define		PRST_CHOSEN		0xE700
union { AARQ_apdu aarq; AARE_apdu aare; RLRQ_apdu rlrq; RLRE_apdu rlre; ABRT_apdu abrt; PRST_apdu prst; }u; } APDU; typedef intu32 NomenclatureVersion;
#define		NOM_VERSION1		0x80000000
typedef intu32 FunctionalUnits;
#define		FUN_UNITS_UNIDIRECTIONAL		0x80000000
#define		FUN_UNITS_HAVETESTCAP		0x40000000
#define		FUN_UNITS_CREATETESTASSOC		0x20000000
typedef intu32 SystemType;
#define #define		SYS_TYPE_MANAGER SYS_TYPE_AGENT		0x80000000 0x00800000
typedef intu16 ConfigId;
#define		MANAGER_CONFIG_RESPONSE		0x0000
#define		STANDARD_CONFIG_START		0x0001
#define		STANDARD_CONFIG_END		0x3FFF
#define		EXTENDED_CONFIG_START		0x4000
#define		EXTENDED_CONFIG_END		0x7FFF
#define		RESERVED_START		0x8000
#define		RESERVED_END		0xFFFF
typedef struct DataReqModeCapab { DataReqModeFlags data_req_mode_flags; intu8 data_req_init_agent_count; intu8 data_req_init_manager_count; } DataReqModeCapab; typedef intu16 DataReqModeFlags;
#define		DATA_REQ_SUPP_STOP		0x8000
#define		DATA_REQ_SUPP_SCOPE_ALL		0x0800
#define		DATA_REQ_SUPP_SCOPE_CLASS		0x0400
#define		DATA_REQ_SUPP_SCOPE_HANDLE		0x0200
#define		DATA_REQ_SUPP_MODE_SINGLE_RSP		0x0080
#define		DATA_REQ_SUPP_MODE_TIME_PERIOD		0x0040
#define		DATA_REQ_SUPP_MODE_TIME_NO_LIMIT		0x0020
#define		DATA_REQ_SUPP_PERSON_ID		0x0010
#define		DATA_REQ_SUPP_INIT_AGENT		0x0001
typedef struct PhdAssociationInformation { ProtocolVersion protocolVersion; EncodingRules encodingRules; NomenclatureVersion nomenclatureVersion; FunctionalUnits functionalUnits; SystemType systemType; octet_string system_id; intu16 dev_config_id; DataReqModeCapab data_req_mode_capab; AttributeList optionList; } PhdAssociationInformation; typedef struct ManufSpecAssociationInformation { UUID_Ident data_proto_id_ext; Any data_proto_info_ext; } ManufSpecAssociationInformation; typedef intu16 MdsTimeCapState;
#define		MDS_TIME_CAPAB_REAL_TIME_CLOCK		0x8000
#define		MDS_TIME_CAPAB_SET_CLOCK		0x4000
#define		MDS_TIME_CAPAB_RELATIVE_TIME		0x2000
#define		MDS_TIME_CAPAB_HIGH_RES_RELATIVE_TIME		0x1000
#define		MDS_TIME_CAPAB_SYNC_ABS_TIME		0x0800
#define		MDS_TIME_CAPAB_SYNC_REL_TIME		0x0400
#define		MDS_TIME_CAPAB_SYNC_HI_R ES_RELATIVE_TIME		0x0200
#define		MDS_TIME_STATE_ABS_TIME_SYNCED		0x0080
#define		MDS_TIME_STATE_REL_TIME_SYNCED		0x0040
#define		MDS_TIME_STATE_HI_RES_RELATIVE_TIME_SYNCED		0x0020
#define		MDS_TIME_MGR_SET_TIME		0x0010
typedef struct MdsTimeInfo { MdsTimeCapState mds_time_cap_state; Time ProtocolId time_sync_protocol; RelativeTime time_sync_accuracy; intu16 time_resolution_abs_time; intu16 time_resolution_rel_time; intu32 time_resolution_high_res_time; } MdsTimeInfo; typedef octet_string EnumPrintableString; typedef intu16 PersonId;
#define		UNKNOWN_PERSON_ID		0xFFFF
typedef intu16 MetricSpecSmall;
#define		MSS_AVAIL_INTERMITTENT		0x8000
#define		MSS_AVAIL_STORED_DATA		0x4000
#define		MSS_UPD_APERIODIC		0x2000
#define		MSS_MSMT_APERIODIC		0x1000
#define		MSS_MSMT_PHYS_EV_ID		0x0800
#define		MSS_MSMT_BTB_METRIC		0x0400
#define		MSS_ACC_MANAGER_INITIATED		0x0080
#define		MSS_ACC_AGENT_INITIATED		0x0040
#define		MSS_CAT_MANUAL		0x0008
#define		MSS_CAT_SETTING		0x0004
#define		MSS_CAT_CALCULATION		0x0002
typedef struct MetricStructureSmall { intu8 ms-struct; #define MS_STRUCT_SIMPLE 0 #define MS_STRUCT_COMPOUND 1 #define MS_STRUCT_RESERVED 2 #define MS_STRUCT_COMPOUND_FIX 3 intu8 ms-comp-no; } MetricStructureSmall; typedef struct MetricIdList { intu16 count; intu16 length;
OID-Type value[1];				/* первый элемент массива */
} MetricIdList; typedef struct SupplementalTypeList { intu16 count; intu16 length;
TYPE value[1];				/* первый элемент массива */
} SupplementalTypeList; typedef struct ObservationScanList { intu16 count; intu16 length;
ObservationScan value[1];				/* первый элемент массива */
} ObservationScanList; typedef struct ScanReportPerVar { intu16 person_id; ObservationScanList obs_scan_var; } ScanReportPerVar; typedef struct ScanReportPerVarList { intu16 count; intu16 length;
ScanReportPerVar value[1];				/* первый элемент массива */
} ScanReportPerVarList; typedef intu16 DataReqId;
#define		DATA_REQ_ID_MANAGER_INITIATED_MIN		0x0000
#define		DATA_REQ_ID_MANAGER_INITIATED_MAX		0xEFFF
#define		DATA_REQ_ID_AGENT_INITIATED		0xF000
typedef struct ScanReportInfoMPVar { DataReqId data_req_id; intu16 scan_report_no; ScanReportPerVarList scan_per_var; } ScanReportInfoMPVar; typedef struct ObservationScanFixed { HANDLE obj_handle; octet_string obs_val_data; } ObservationScanFixed; typedef struct ObservationScanFixedList { intu16 count; intu16 length;
ObservationScanFixed value[1];				/* первый элемент массива */
} ObservationScanFixedList; typedef struct ScanReportPerFixed { intu16 person_id; ObservationScanFixedList obs_scan_fix; } ScanReportPerFixed; typedef struct ScanReportPerFixedList { intu16 count; intu16 length;
ScanReportPerFixed value[1];				/* первый элемент массива */
} ScanReportPerFixedList; typedef struct ScanReportInfoMPFixed { DataReqId data_req_id; intu16 scan_report_no; ScanReportPerFixedList scan_per_fixed; } ScanReportInfoMPFixed; typedef struct ScanReportInfoVar { DataReqId data_req_id; intu16 scan_report_no; ObservationScanList obs_scan_var; } ScanReportInfoVar; typedef struct ScanReportInfoFixed { DataReqId data_req_id; intu16 scan_report_no; ObservationScanFixedList obs_scan_fixed; } ScanReportInfoFixed; typedef octet_string ObservationScanGrouped; typedef struct ScanReportInfoGroupedList { intu16 count; intu16 length;
ObservationScanGrouped value[1];				/* первый элемент массива */
} ScanReportInfoGroupedList; typedef struct ScanReportInfoGrouped { intu16 data_req_id; intu16 scan_report_no; ScanReportInfoGroupedList obs_scan_grouped; } ScanReportInfoGrouped; typedef struct ScanReportPerGrouped { PersonId person_id; ObservationScanGrouped obs_scan_grouped; } ScanReportPerGrouped; typedef struct ScanReportPerGroupedList { intu16 count; intu16 length;
ScanReportPerGrouped value[1];				/* первый элемент массива */
} ScanReportPerGroupedList; typedef struct ScanReportInfoMPGrouped { intu16 data_req_id; intu16 scan_report_no; ScanReportPerGroupedList scan_per_grouped; } ScanReportInfoMPgrouped; typedef struct ConfigObject { OID_Type obj_class; HANDLE obj_handle; AttributeList attributes; } ConfigObject; typedef struct ConfigObjectList { intu16 count; intu16 length;
ConfigObject value[1];				/* первый элемент массива */
} ConfigObjectList; typedef struct ConfigReport { ConfigId config_report_id; ConfigObjectList config_obj_list; } ConfigReport; typedef intu16 ConfigResult;
#define		ACCEPTED_CONFIG		0x0000
#define		UNSUPPORTED_CONFIG		0x0001
#define		STANDARD_CONFIG_UNKNOWN		0x0002
typedef struct ConfigReportRsp { ConfigId config_report_id; ConfigResult config_result; } ConfigReportRsp; typedef intu16 DataReqMode;
#define		DATA_REQ_START_STOP		0x8000
#define		DATA_REQ_CONTINUATION		0x4000
#define		DATA_REQ_SCOPE_ALL		0x0800
#define		DATA_REQ_SCOPE_TYPE		0x0400
#define		DATA_REQ_SCOPE_HANDLE		0x0200
#define		DATA_REQ_MODE_SINGLE_RSP		0x0080
#define		DATA_REQ_MODE_TIME_PERIOD		0x0040
#define		DATA_REQ_MODE_TIME_NO_LIMIT		0x0020
#define		DATA_REQ_MODE_DATA_REQ_PERSON_ID		0x0008
typedef struct HANDLEList { intu16 count; intu16 length;
HANDLE value[1];				/* первый элемент массива */
} HANDLEList; typedef struct DataRequest { DataReqId data_req_id; DataReqMode data_req_mode; RelativeTime data_req_time; intu16 DataRequest_data_req_person_id; OID_Type data_req_class; HANDLEList data_req_obj_handle_list; } DataRequest; typedef intu16 DataReqResult;
#define		DATA_REQ_RESULT_NO_ERROR		0
#define		DATA_REQ_RESULT_UNSPECIFIC_ERROR		1
#define		DATA_REQ_RESULT_NO_STOP_SUPPORT		2
#define		DATA_REQ_RESULT_NO_SCOPE_ALL_SUPPORT		3
#define		DATA_REQ_RESULT_NO_SCOPE_CLASS_SUPPORT		4
#define		DATA_REQ_RESULT_NO_SCOPE_HANDLE_SUPPORT		5
#define		DATA_REQ_RESULT_NO_MODE_SINGLE_RSP_SUPPORT		6
#define		DATA_REQ_RESULT_NO_MODE_TIME_PERIOD_SUPPORT		7
#define		DATA_REQ_RESULT_NO_MODE_TIME_NO_LIMIT_SUPPORT		8
#define		DATA_REQ_RESULT_NO_PERSON_ID_SUPPORT		9
#define		DATA_REQ_RESULT_UNKNOWN_PERSON_ID		11
#define		DATA_REQ_RESULT_UNKNOWN_CLASS		12
#define		DATA_REQ_RESULT_UNKNOWN_HANDLE		13
#define		DATA_REQ_RESULT_UNSUPP_SCOPE		14
#define		DATA_REQ_RESULT_UNSUPP_MODE		15
#define		DATA_REQ_RESULT_INIT_MANAGER_OVERFLOW		16
#define		DATA_REQ_RESULT_CONTINUATION_NOT_SUPPORTED		17
#define		DATA_REQ_RESULT_INVALID_REQ_ID		18
typedef struct DataResponse { RelativeTime rel_time_stamp; DataReqResult data_req_result; OID_Type event_type; Any event_info; } DataResponse; typedef FLOAT_Type SimpleNuObsValue; typedef struct SimpleNuObsValueCmp { intu16 count; intu16 length;
SimpleNuObsValue value[1];				/* первый элемент массива */
} SimpleNuObsValueCmp; typedef SFLOAT_Type BasicNuObsValue; typedef struct BasicNuObsValueCmp { intu16 count; intu16 length;
BasicNuObsValue value[1];				/* первый элемент массива */
} BasicNuObsValueCmp; #endif /* PHD_TYPES */

0хE2	0x00				APDU CHOICE Type (AarqApdu)
0x00	0x32				CHOICE.length = 50
0x80	0x00	0x00	0x00		assoc-version
0x00	0x01	0x00	0x2A		data-proto-list.count = 1 | length = 42
0x50	0x79				data-proto-id = 20601
0x00	0x26				data-proto-info length = 38
0x80	0x00	0x00	0x00		protocolVersion
0xA0	0x00				encoding rules = MDER or PER
0x80	0x00	0x00	0x00		nomenclatureVersion
0x00	0x00	0x00	0x00		functionalUnits - например, пометить возможность отправления отчетов о незапрашиваемых событиях
0x00	0x80	0x00	0x00		systemType = sys-type-agent
0x00	0x08				system-id length = 8 and value
0x88	0x77	0x66	0x55	0x44	0x33	0x22	0x11
0x40	0x00				dev-config-id
0x00	0x81	0x01	0x01		data-req-mode-capab
0x00	0x00	0x00	0x00		optionList.count = 0 | optionList.length = 0

0xE3	0x00				APDU CHOICE Type (AareApdu)
0x00	0х2C				CHOICE.length = 44
0x00	0x03				result = accepted-unknown-config
0x50	0x79				data-proto-id = 20601
0x00	0x26	0x00	0x00		protocolVersion
0x80	0x00				encoding rules = MDER
0x80	0x00	0x00	0x00		nomenclatureVersion
0x00	0x00	0x00	0x00		functionalUnits
0x80	0x00	0x00	0x00		systemType = sys-type-manager
0x00	0x08				system-id length = 8 and value
0x11	0x22	0x33	0x44	0x55	0x66	0x77	0x88
0x00	0x00				Ответ менеджера config-id - всегда 0
0x00	0x00	0x00	0x00		Ответ менеджера data-req-mode-capab - всегда 0
0x00	0x00	0x00	0x00		optionList.count = 0 | optionList.length = 0

0xE7	0x00				APDU CHOICE Type (PrstApdu)
0x00	0x70				CHOICE.length = 112
0x00	0x6E				OCTET STRING.length = 110
0x43	0x21				invoke-id = 0x4321 (start of DataApdu. MDER encoded.)
0x01	0x01				CHOICE(Remote Operation Invoke | Confirmed Event Report)
0x00	0x68				CHOICE.length = 104
0x00	0x00				obj-handle = 0 (MDS object)
0x00	0x00	0x00	0x00		event-time = 0
0x0D	0x1C				event-type = MDC_NOTI_CONFIG
0x00	0x5E				event-info.length = 94 (start of ConfigReport)
0x40	0x00				config-report-id
0x00	0x02				config-obj-list.count = 2 Measurement objects will be "announced"
0x00	0x58				config-obj-list.length = 88
0x00	0x06				obj-class = MDC_MOC_VMO_METRIC_NU
0x00	0x01				obj-handle = 1 ( 1ое измерение масса тела)
0x00	0x04				attributes.count = 4
0x00	0x24				attributes.length = 36
0x09	0x2F				attribute-id = MDC_ATTR_ID_TYPE
0x00	0x04				attribute-value.length = 4
0x00	0x02	0xE1	0x40		MDC_PART_SCADA | MDC_MASS_BODY_ACTUAL
0x0A	0x46				attribute-id = MDC_ATTR_METRIC_SPEC_SMALL
0x00	0x02				attribute-value.length = 2
0xD0	0x40				intermittent, stored data, msmt aperiodic, agent init, measured
0x09	0x96				attribute-id = MDC_ATTR_UNIT_CODE
0x00	0x02				attribute-value.length = 2
0x06	0xC3				MDC_DIM_KILO_G
0x0A	0x55				attribute-id = MDC_ATTR_ATTRIBUTE_VAL_MAP
0x00	0x0C				attribute-value.length = 12
0x00	0x02				AttrValMap.count = 2
0x00	0x08				AttrValMap.length = 8
0x0A	0x56	0x00	0x04		MDC_ATTR_NU_VAL_OBS_SIMP | value length = 4
0x09	0x90	0x00	0x08		MDC_ATTR_TIME_STAMP_ABS | value length = 8
0x00	0x06				obj-class = MDC_MOC_VMO_METRIC_NU
0x00	0x02				obj-handle = 2 ( 2ое измерение масса тела)
0x00	0x04				attributes.count = 4
0x00	0x24				attributes.length = 36
0x09	0x2F				attribute-id = MDC_ATTR_ID_TYPE
0x00	0x04				attribute-value.length = 4
0x00	0x02	0xE1	0x4C		MDC_PART_SCADA | MDC_BODY_FAT
0x0A	0x46				attribute-id = MDC_ATTR_METRIC_SPEC_SMALL
0x00	0x02				attribute-value.length = 2
0xD0	0x42				intermittent, stored data, msmt aperiodic, agent init, calculated
0x09	0x96				attribute-id = MDC_ATTR_UNIT_CODE
0x00	0x02				attribute-value.length = 2
0x02	0x20				MDC_DIM_PERCENT
0x0A	0x55				attribute-id = MDC_ATTR_ATTRIBUTE_VAL_MAP
0x00	0x0C				attribute-value.length = 12
0x00	0x02				AttrValMap.count = 2
0x00	0x08				AttrValMap.length = 8
0x0A	0x56	0x00	0x04		MDC_ATTR_NU_VAL_OBS_SIMP, 4
0x09	0x90	0x00	0x08		MDC_ATTR_TIME_STAMP_ABS, 8

0xE7	0x00				APDU CHOICE Type (PrstApdu)
0x00	0x16				CHOICE.length = 22
0x00	0x14				OCTET STRING.length = 20
0x43	0x21				invoke-id = 0x4321 (start of DataApdu. MDER encoded.)
0x02	0x01				CHOICE (Remote Operation Response | Confirmed Event Report)
0x00	0x0E				CHOICE.length = 14
0x00	0x00				obj-handle = 0 (MDS object)
0x00	0x00	0x00	0x00		currentTime = 0
0x0D	0x1C				event-type = MDC_NOTI_CONFIG
0x00	0x04				event-reply-info.length = 4
0x40	0x00				ConfigReportRsp.config-report-id = 0x4000
0x00	0x00				ConfigReportRsp.config-result = accepted-config

0xE7	0x00				APDU CHOICE Type (PrstApdu)
0x00	0x0E				CHOICE.length = 14
0x00	0x0C				OCTET STRING.length = 12
0x34	0x56				invoke-id = 0x3456 (start of DataApdu. MDER encoded.)
0x01	0x03	CHOICE			(Вызов Удаленной операции | Get)
0x00	0x06				CHOICE.length = 6
0x00	0x00				handle = 0 (MDS object)
0x00	0x00	attribute-id-list.count = 0 (all attributes)
0x00	0x00	attribute-id-list.length = 0

0xE7	0x00				APDU CHOICE Type (PrstApdu)
0x00	0x6E				CHOICE.length = 110
0x00	0x6C				OCTET STRING.length = 108
0x34	0x56				invoke-id = 0x3456 (mirrored from request) (start of DataApdu. MDER encoded.)
0x02	0x03				CHOICE (Remote Operation Response | Get)
0x00	0x66				CHOICE.length = 102
0x00	0x00				handle = 0 (MDS object)
0x00	0x06				attribute-list.count = 6
0x00	0x60				attribute-list.length = 96
0x0A	0x5A				attribute id = MDC_ATTR_SYS_TYPE_SPEC_LIST
0x00	0x08				attribute-value.length = 8
0x00	0x01				TypeVerList count = 1
0x00	0x04				TypeVerList length = 4
0x10	0x0F				type = MDC_DEV_SPEC_PROFILE_SCALE
0x00	0x01				version = version 1 of the specialization
0x09	0x28				attribute-id = MDC_ATTR_ID_MODEL
0x00	0x1A				attribute-value.length = 26
0x00	0x0A	0x54	0x68		string length = 10 | "TheCompany"
0x65	0x43	0x6F	0x6D
0x70	0x61	0x6E	0x79
0x00	0x0C	0x54	0x68		string length = 12 | "TheScaleABC\0"
0x65	0x53	0x63	0x61
0x6C	0x65	0x41	0x42	0x43	0x00
0x09	0x84				attribute-id = MDC_ATTR_SYS_ID
0x00	0x0A				attribute-value.length = 10
0x00	0x08	0x88	0x77	0x66	0x55	0x44	0x33	0x22	0x11 octet string length = 8 | EUI-64
0x0a	0x44				attribute-id = MDC_ATTR_DEV_CONFIG_ID
0x00	0x02				attribute-value.length = 2
0x40	0x00				dev-config-id = 16384 (extended-config-start)
0x09	0x2D				attribute-id = MDC_ATTR_ID_PROD_SPECN
0x00	0x12				attribute-value.length = 18
0x00	0x01				ProductionSpec.count = 1
0x00	0x0E				ProductionSpec.length = 14
0x00	0x01				ProdSpecEntry.spec-type = 1 (serial-number)
0x00	0x00				ProdSpecEntry.component-id = 0
0x00	0x08	0x44	0x45		string length = 8 | prodSpecEntry.prod-spec = "DE124567"
0x31	0x32	0x34	0x35
0x36	0x37
0x09	0x87				attribute-id = MDC_ATTR_TIME_ABS
0x00	0x08				attribute-value.length = 8
0x20	0x07	0x02	0x01		Absolute-Time-Stamp = 2007-02-01T12:05:0000
0x12	0x05	0x00	0x00

0xE7	0x00				APDU CHOICE Type (PrstApdu)
0x00	0x3A				CHOICE.length = 58
0x00	0x38				OCTET STRING.length = 56
0x43	0x21				invoke-id = 0x4321 (start of DataApdu. MDER encoded.)
0x01	0x01				CHOICE(Remote Operation Invoke | Confirmed Event Report)
0x00	0x32				CHOICE.length = 50
0x00	0x00				obj-handle = 0 (MDS object)
0x00	0x00	0x00	0x00		event-time = 0
0x0D	0x1D				event-type = MDC_NOTI_SCAN_REPORT_FIXED
0x00	0x28				event-info.length = 40
0xF0	0x00				ScanReportInfoFixed.data-req-id = 0xF000
0x00	0x00				ScanReportInfoFixed.scan-report-no = 0
0x00	0x02				ScanReportInfoFixed.obs-scan-fixed.count = 2
0x00	0x20				ScanReportInfoFixed.obs-scan-fixed.length = 32
0x00	0x01				ScanReportInfoFixed.obs-scan-fixed.value[0].obj-handle = 1
0x00	0x0C				ScanReportInfoFixed.obs-scan-fixed.value[0]. obs-val-data.length = 12
0xFF	0x00	0x02	0x70		Simple-Nu-Observed-Value = 62.4
0x20	0x07	0x02	0x01		Absolute-Time-Stamp = 2007-02-01T12:10:0000
0x12	0x10	0x00	0x00
0x00	0x02				ScanReportInfoFixed.obs-scan-fixed.value[1].obj-handle = 2
0x00	0x0C				ScanReportInfoFixed.obs-scan-fixed.value[1]. obs-val-data.length = 12
0xFF	0x00	0x01	0x00		Simple-Nu-Observed-Value = 25.6
0x20	0x07	0x02	0x01		Absolute-Time-Stamp = 2007-02-01T12:10:0000
0x12	0x10	0x00	0x00

0xE7	0x00				APDU CHOICE Type (PrstApdu)
0x00	0x12				CHOICE.length = 18
0x00	0x10				OCTET STRING.length = 16
0x43	0x21				invoke-id = 0x4321 (start of DataApdu. MDER encoded.)
0x02	0x01				CHOICE(Remote Operation Response | Confirmed Event Report)
0x00	0x0A				CHOICE.length = 10
0x00	0x00				obj-handle = 0 (MDS object)
0x00	0x00	0x00	0x00		currentTime = 0
0x0D	0x1D				event-type = MDC_NOTI_SCAN_REPORT_FIXED
0x00	0x00				event-reply-info.length = 0

0xE7	0x00				APDU CHOICE Type (PrstApdu)
0x00	0x1E				CHOICE.length = 30
0x00	0x1C				OCTET STRING.length = 28
0x76	0x54				invoke-id = 0x7654 (start of DataApdu. MDER encoded.)
0x01	0x07				CHOICE(Remote Operation Invoke | Confirmed Action)
0x00	0x16				CHOICE.length = 22
0x00	0x00				obj-handle = 0 (MDS object)
0x0C	0x1B				action-type = MDC_ACT_DATA_REQUEST
0x00	0x10				action-info-args.length = 16
0x01	0x00				data-req-id = 0x0100
0x84	0x80				data-req-mode = Start | Scope Class | Mode Single Rsp
0x00	0x00	0x00	0x00		data-req-time = not used in this mode
0x00	0x00				data-req-person-id = not used in this mode
0x00	0x06				data-req-class = MDC_MOC_VMO_METRIC_NU
0x00	0x00	0x00	0x00		data-req-handle-list = не используется в этом режиме (count = 0, length = 0)

0xE7	0x00				APDU CHOICE Type (PrstApdu)
0x00	0x40				CHOICE.length = 64
0x00	0x3E				OCTET STRING.length = 62
0x76	0x54				invoke-id = 0x7654 (start of DataApdu. MDER encoded.)
0x02	0x07				CHOICE (Remote Operation Response | Confirmed Action)
0x00	0x38				CHOICE.length = 56
					ActionResultSimple
0x00	0x00				obj-handle = 0 (MDS object)
0x0C	0x1B				action-type = MDC_ACT_DATA_REQUEST
0x00	0x32				action-info-args.length = 50
					DataResponse
0x00	0x00	0x00	0x00		rel-time-stamp
0x00	0x00				data-req-result = 0
0x0D	0x1D				event-type = MDC_NOTI_SCAN_REPORT_FIXED
0x00	0x28				event-info.length = 40
0x01	0x00				ScanReportInfoFixed.data-req-id = 0x0100
0x00	0x00				ScanReportInfoFixed.scan-report-no = 0
0x00	0x02				ScanReportInfoFixed.obs-scan-fixed.count = 2
0x00	0x20				ScanReportInfoFixed.obs-scan-fixed.length = 32
0x00	0x01				ScanReportInfoFixed. obs-scan-fixed.value[0].obj-handle = 1
0x00	0x0C				ScanReportInfoFixed.obs-scan-fixed.value[0]. obs-val-data.length = 12
0xFF	0x00	0x02	0x70		Simple-Nu-Observed-Value = 62.4
0x20	0x07	0x02	0x01		Absolute-Time-Stamp = 2007-02-01T12:10:0000
0x12	0x10	0x00	0x00
0x00	0x02				ScanReportInfoFixed.obs-scan-fixed.value[1].obj-handle = 2
0x00	0x0C				ScanReportInfoFixed.obs-scan-fixed.value[1]. obs-val-data.length = 12
0xFF	0x00	0x01	0x00		Simple-Nu-Observed-Value = 25.6
0x20	0x07	0x02	0x01		Absolute-Time-Stamp = 2007-02-01T12:10:0000
0x12	0x10	0x00	0x00

0xE7	0x00				APDU CHOICE Type (DataApdu)
0x00	0x2A				CHOICE.length = 42
0x00	0x28				OCTET STRING.length = 40
0x43	0x21				invoke-id = 0x4321 (start of DataApdu. MDER encoded.)
0x01	0x00				CHOICE (Remote Operation Invoke | Event Report)
0x00	0x22				CHOICE.length = 34
0x00	0x00				obj-handle = 0 (MDS object)
0x00	0x00	0x00	0x00		event-time = 0
0x0D	0x1D				event-type = MDC_NOTI_SCAN_REPORT_FIXED
0x00	0x18				event-info.length = 24
0x00	0x01				ScanReportInfoFixed.data-req-id = 1
0x00	0x00				ScanReportInfoFixed.scan-report-no = 0
0x00	0x01				ScanReportInfoFixed.obs-scan-fixed.count = 1
0x00	0x0E				ScanReportInfoFixed.obs-scan-fixed.length = 14
0x00	0x01				ScanReportInfoFixed.obs-scan-fixed.value[0].obj-handle = 1 Pleth Wave
0x00	0x0C				ScanReportInfoFixed.obs-scan-fixed.value[0].obs-val-data.length = 12
0x00	0x0A				Simple-Sa-Observed-Value OCTET STRING length = 10
0xSS	0xSS	0xSS	0xSS		Samples
0xSS	0xSS	0xSS	0xSS		Samples
0xSS	0xSS				Samples

0xE7	0x00				APDU CHOICE Type (PrstApdu)
0x00	0x32				CHOICE.length = 50
0x00	0x30				OCTET STRING.length = 48
0x43	0x2A				invoke-id = 0x432A (start of DataApdu. MDER encoded.)
0x01	0x00				CHOICE (Remote Operation Invoke | Event Report)
0x00	0x2A				CHOICE.length = 42
0x00	0x00				obj-handle = 0 (MDS object)
0x00	0x00	0x00	0x00		event-time = 0
0x0D	0x1D				event-type = MDC_NOTI_SCAN_REPORT_FIXED
0x00	0x20				event-info.length = 32
0x00	0x01				ScanReportInfoFixed.data-req-id = 1
0x00	0x09				ScanReportInfoFixed.scan-report-no = 9
0x00	0x02				ScanReportInfoFixed.obs-scan-fixed.count = 2
0x00	0x16				ScanReportInfoFixed.obs-scan-fixed.length = 22
0x00	0x01				ScanReportInfoFixed.obs-scan-fixed.value[0].obj-handle = 1 Pleth Wave
0x00	0x0C				ScanReportInfoFixed.obs-scan-fixed.value[0].obs-val-data.length = 12
0x00	0x0A				Simple-Sa-Observed-Value OCTET STRING length = 10
0xSS	0xSS	0xSS	0xSS		Samples
0xSS	0xSS	0xSS	0xSS		Samples
0xSS	0xSS				Samples
0x00	0x02				ScanReportInfoFixed.obs-scan-fixed.value[1].obj-handle = 2 SpO2
0x00	0x04				ScanReportInfoFixed.obs-scan-fixed.value[1].obs-val-data.length = 4
0xFF	0x00	0x03	0xDF		Simple-Nu-Observed-Value = 99.1

/* Коды разделов								*/
#define MDC_PART_OBJ			1		/* Object Infrastr.			*/
#define MDC_PART_SCADA			2		/* SCADA (Physio IDs			*/
#define MDC_PART_DIM			4		/* Dimension			*/
#define MDC_PART_INFRA			8		/* Infrastructure			*/
#define MDC_PART_PHD_DM			128		/* Disease Mgmt			*/
#define MDC_PART_PHD_HF			129		/* Health and Fitness			*/
#define MDC_PART_PHD_AI			130		/* Aging Independently			*/
#define MDC_PART_RET_CODE			255		/* Return Codes			*/
#define MDC_PART_EXT_NOM			256		/* Ext. Nomenclature			*/
/******************************************************************** * В объектной инфраструктуре (MDC_PART_OBJ) ********************************************************************/
#define MDC_MOC_VMO_METRIC			4		/*			*/
#define MDC_MOC_VMO_METRIC_ENUM			5		/*			*/
#define MDC_MOC_VMO_METRIC_NU			6		/*			*/
#define MDC_MOC_VMO_METRIC_SA_RT			9		/*			*/
#define MDC_MOC_SCAN			16		/*			*/
#define MDC_MOC_SCAN_CFG			17		/*			*/
#define MDC_MOC_SCAN_CFG_EPI			18		/*			*/
#define MDC_MOC_SCAN_CFG_PERI			19		/*			*/
#define MDC_MOC_VMS_MDS_SIMP			37		/*			*/
#define MDC_MOC_VMO_PMSTORE			61		/*			*/
#define MDC_MOC_PM_SEGMENT			62		/*			*/
#define MDC_ATTR_CONFIRM_MODE			2323		/*			*/
#define MDC_ATTR_CONFIRM_TIMEOUT			2324		/*			*/
#define MDC_ATTR_ID_HANDLE			2337		/*			*/
#define MDC_ATTR_ID_INSTNO			2338		/*			*/
#define MDC_ATTR_ID_LABEL_STRING			2343		/*			*/
#define MDC_ATTR_ID_MODEL			2344		/*			*/
#define MDC_ATTR_ID_PHYSIO			2347		/*			*/
#define MDC_ATTR_ID_PROD_SPECN			2349		/*			*/
#define MDC_ATTR_ID_TYPE			2351		/*			*/
#define MDC_ATTR_METRIC_STORE_CAPAC_CNT			2369		/*			*/
#define MDC_ATTR_METRIC_STORE_SAMPLE_ALG			2371		/*			*/
#define MDC_ATTR_METRIC_STORE_USAGE__CNT			2372		/*			*/
#define MDC_ATTR_MSMT_STAT			2375		/*			*/
#define MDC_ATTR_NU_ACCUR_MSMT			2378		/*			*/
#define MDC_ATTR_NU_CMPD_VAL_OBS			2379		/*			*/
#define MDC_ATTR_NU_VAL_OBS			2384		/*			*/
#define MDC_ATTR_NUM_SEG			2385		/*			*/
#define MDC_ATTR_OP_STAT			2387		/*			*/
#define MDC_ATTR_POWER_STAT			2389		/*			*/
#define MDC_ATTR_SA_SPECN			2413		/*			*/
#define MDC_ATTR_SCALE_SPECN_I16			2415		/*			*/
#define MDC_ATTR_SCALE_SPECN_I32			2416		/*			*/
#define MDC_ATTR_SCALE_SPECN_I8			2417		/*			*/
#define MDC_ATTR_SCAN_REP_PD			2421		/*			*/
#define MDC_ATTR_SEG_USAGE_CNT			2427		/*			*/
#define MDC_ATTR_SYS_ID			2436		/*			*/
#define MDC_ATTR_SYS_TYPE			2438		/*			*/
#define MDC_ATTR_TIME_ABS			2439		/*			*/
#define MDC_ATTR_TIME_BATT_REMAIN			2440		/*			*/
#define MDC_ATTR_TIME_END_SEG			2442		/*			*/
#define MDC_ATTR_TIME_PD_SAMP			2445		/*			*/
#define MDC_ATTR_TIME_REL			2447		/*			*/
#define MDC_ATTR_TIME_STAMP_ABS			2448		/*			*/
#define MDC_ATTR_TIME_STAMP_REL			2449		/*			*/
#define MDC_ATTR_TIME_START_SEG			2450		/*			*/
#define MDC_ATTR_TX_WIND			2453		/*			*/
#define MDC_ATTR_UNIT_CODE			2454		/*			*/
#define MDC_ATTR_UNIT_LABEL_STRING			2457		/*			*/
#define MDC_ATTR_VAL_BATT_CHARGE			2460		/*			*/
#define MDC_ATTR_VAL_ENUM_OBS			2462		/*			*/
#define MDC_ATTR_TIME_REL_HI_RES			2536		/*			*/
#define MDC_ATTR_TIME_STAMP_REL_HI_RES					2537		/*		*/
#define MDC_ATTR_DEV_CONFIG_ID					2628		/*		*/
#define MDC_ATTR_MDS_TIME_INFO					2629		/*		*/
#define MDC_ATTR_METRIC_SPEC_SMALL					2630		/*		*/
#define MDC_ATTR_SOURCE_HANDLE_REF					2631		/*		*/
#define MDC_ATTR_SIMP_SA_OBS_VAL					2632		/*		*/
#define MDC_ATTR_ENUM_OBS_VAL_SIMP_OID					2633		/*		*/
#define MDC_ATTR_ENUM_OBS_VAL_SIMP_STR					2634		/*		*/
#define MDC_ATTR_REG_CERT_DATA_LIST					2635		/*		*/
#define MDC_ATTR_NU_VAL_OBS_BASIC					2636		/*		*/
#define MDC_ATTR_PM_STORE_CAPAB					2637		/*		*/
#define MDC_ATTR_PM_SEG_MAP					2638		/*		*/
#define MDC_ATTR_PM_SEG_PERSON_ID					2639		/*		*/
#define MDC_ATTR_SEG_STATS					2640		/*		*/
#define MDC_ATTR_SEG_FIXED_DATA					2641		/*		*/
#define MDC_ATTR_PM_SEG_ELEM_STAT_ATTR					2642		/*		*/
#define MDC_ATTR_SCAN_HANDLE_ATTR_VAL_MAP					2643		/*		*/
#define MDC_ATTR_SCAN_REP_PD_MIN					2644		/*		*/
#define MDC_ATTR_ATTRIBUTE_VAL_MAP					2645		/*		*/
#define MDC_ATTR_NU_VAL_OBS_SIMP					2646		/*		*/
#define MDC_ATTR_PM_STORE_LABEL_STRING					2647		/*		*/
#define MDC_ATTR_PM_SEG_LABEL_STRING					2648		/*		*/
#define MDC_ATTR_TIME_PD_MSMT_ACTIVE					2649		/*		*/
#define MDC_ATTR_SYS_TYPE_SPEC_LIST					2650		/*		*/
#define MDC_ATTR_METRIC_ID_PART					2655		/*		*/
#define MDC_ATTR_ENUM_OBS_VAL_PART					2656		/*		*/
#define MDC_ATTR_SUPPLEMENTAL_TYPES					2657		/*		*/
#define MDC_ATTR_TIME_ABS_ADJUST					2658		/*		*/
#define MDC_ATTR_CLEAR_TIMEOUT					2659		/*		*/
#define MDC_ATTR_TRANSFER_TIMEOUT					2660		/*		*/
#define MDC_ATTR_ENUM_OBS_VAL_SIMP_BIT_STR					2661		/*		*/
#define MDC_ATTR_ENUM_OBS_VAL_BASIC_BIT_STR					2662		/*		*/
#define MDC_ATTR_METRIC_STRUCT_SMALL					2675		/*		*/
#define MDC_ATTR_NU_CMPD_VAL_OBS_SIMP					2676		/*		*/
#define MDC_ATTR_NU_CMPD_VAL_OBS_BASIC					2677		/*		*/
#define MDC_ATTR_ID_PHYSIO_LIST					2678		/*		*/
#define MDC_ATTR_SCAN_HANDLE_LIST					2679		/*		*/
/* Раздел: ACT */
#define MDC_ACT_SEG_CLR					3084		/*		*/
#define MDC_ACT_SEG_GET_INFO					3085		/*		*/
#define MDC_ACT_SET_TIME					3095		/*		*/
#define MDC_ACT_DATA_REQUEST					3099		/*		*/
#define MDC_ACT_SEG_TRIG_XFER					3100		/*		*/
#define MDC_NOTI_CONFIG					3356		/*		*/
#define MDC_NOTI_SCAN_REPORT_FIXED					3357		/*		*/
#define MDC_NOTI_SCAN_REPORT_VAR					3358		/*		*/
#define MDC_NOTI_SCAN_REPORT_MP_FIXED					3359		/*		*/
#define MDC_NOTI_SCAN_REPORT_MP_VAR					3360		/*		*/
#define MDC_NOTI_SEGMENT_DATA					3361		/*		*/
#define MDC_NOTI_UNBUF_SCAN_REPORT_VAR					3362		/*		*/
#define MDC_NOTI_UNBUF_SCAN_REPORT_FIXED					3363		/*		*/
#define MDC_NOTI_UNBUF_SCAN_REPORT_GROUPED					3364		/*		*/
#define MDC_NOTI_UNBUF_SCAN_REPORT_MP_VAR					3365		/*		*/
#define MDC_NOTI_UNBUF_SCAN_REPORT_MP_FIXED					3366		/*		*/
#define MDC_NOTI_UNBUF_SCAN_REPORT_MP_GROUPED						3367	/*		*/
#define MDC_NOTI_BUF_SCAN_REPORT_VAR						3368	/*		*/
#define MDC_NOTI_BUF_SCAN_REPORT_FIXED						3369	/*		*/
#define MDC_NOTI_BUF_SCAN_REPORT_GROUPED						3370	/*		*/
#define MDC_NOTI_BUF_SCAN_REPORT_MP_VAR						3371	/*		*/
#define MDC_NOTI_BUF_SCAN_REPORT_MP_FIXED						3372	/*		*/
#define MDC_NOTI_BUF_SCAN_REPORT_MP_GROUPED						3373	/*		*/
/******************************************************************** * В медицинской системе СКАДА (MDC_PART_SCADA) ********************************************************************/
#define MDC_TEMP_BODY	19292 /*TEMPbody								*/
#define MDC_MASS_BODY_ACTUAL	57664 /*								*/
/* Partition: SCADA/Other */
#define MDC_BODY_FAT	57676 /*								*/
/******************************************************************** * В размерностях (MDC_PART_DIM) ********************************************************************/
#define MDC_DIM_PERCENT	544 /* %								*/
#define MDC_DIM_KILO_G	1731 /* kg								*/
#define MDC_DIM_MIN	2208 /* min								*/
#define MDC_DIM_HR	2240 /* h								*/
#define MDC_DIM_DAY	2272 /* d								*/
#define MDC_DIM_DEGC	6048 /* °C								*/
/******************************************************************** * В коммуникационной инфраструктуре (MDC_PART_INFRA) ********************************************************************/
#define MDC_DEV_SPEC_PROFILE_PULS_OXIM						4100	/*		*/
#define MDC_DEV_SPEC_PROFILE_BP						4103	/*		*/
#define MDC_DEV_SPEC_PROFILE_TEMP						4104	/*		*/
#define MDC_DEV_SPEC_PROFILE_SCALE						4111	/*		*/
#define MDC_DEV_SPEC_PROFILE_GLUCOSE						4113	/*		*/
#define MDC_DEV_SPEC_PROFILE_HF_CARDIO						4137	/*		*/
#define MDC_DEV_SPEC_PROFILE_HF_STRENGTH						4138	/*		*/
#define MDC_DEV_SPEC_PROFILE_AI_ACTIVITY_HUB						4167	/*		*/
#define MDC_DEV_SPEC_PROFILE_AI_MED_MINDER						4168	/*		*/
/* Помещенный за 256 позиций от начала последнего раздела: OptionalPackageIdentifiers (т.е., 8192-256). */ #define MDC_TIME_SYNC_NONE 7936 /* никакой протокол синхронизации времени не поддерживается */
#define MDC_TIME_SYNC_NTPV3		7937		/* RFC 1305 1992 Mar obs: 1119,1059,958 */
#define MDC_TIME_SYNC_NTPV4		7938		/* <under development at ntp.org> */
#define MDC_TIME_SYNC_SNTPV4		7939		/* RFC 2030 1996 Oct obs: 1769 */
#define MDC_TIME_SYNC_SNTPV4330		7940		/* RFC 4330 2006 Jan obs: 2030,1769 */
#define MDC_TIME_SYNC_BTV1		7941		/* Профиль Bluetooth медицинского прибора*/
/******************************************************************** * В кодах возврата (MDC_PART_RET_CODE) ********************************************************************/
#define MDC_RET_CODE_UNKNOWN		1		/* Универсальный код ошибки */
/* Ошибки раздела MDC_PART_RET_CODE/объекта OBJ */
#define MDC_RET_CODE_OBJ_BUSY		1000
/* Объект занят, поэтому не может обработать запрос */ /* Ошибки раздела MDC_PART_RETURN_CODES/STORE Storage */
#define MDC_RET_CODE_STORE_EXH		2000
/* Накопитель, такой как диск, заполнен */
#define MDC_RET_CODE_STORE_OFFLN		2001
/* Накопитель, такой как диск, в автономном режиме */

Обозначение ссылочного международного стандарта, документа	Степень соответствия	Обозначение и наименование соответствующего национального стандарта
ИИЭР 1073	-	<*>
ИСО/МЭК 8327-1	IDT	ГОСТ Р ИСО/МЭК 8327-1-96 "Информационная технология. Взаимосвязь открытых систем. Протокол сеансового уровня в режиме с установлением соединения. Часть 1. Спецификация протокола"
ИСО/МЭК 8650-1	-	<*>
ИСО/МЭК 8824-1	IDT	ГОСТ Р ИСО/МЭК 8824-1-2001 "Информационная технология. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации"
ИСО/МЭК 8824-2	IDT	ГОСТ Р ИСО/МЭК 8824-2-2001 "Информационные технологии. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 2: Спецификация информационного объекта"
ИСО/МЭК 8825-1	IDT	ГОСТ Р ИСО/МЭК 8825-1-2003 "Информационные технологии. Правила кодирования языка ASN.1. Часть 1. Спецификация базовых (BER), канонических (CER) и отличительных (DER) правил кодирования"
ИСО/МЭК 9072-2	IDT	ГОСТ Р ИСО/МЭК 9072-2-93 "Системы обработки информации. Передача текста. Удаленные операции. Часть 2. Спецификация протокола"
ИСО/МЭК 9595	IDT	ГОСТ Р ИСО/МЭК 9595-99 "Информационная технология. Взаимосвязь открытых систем. Определение общих сервисов информации административного управления"
ИСО/МЭК 9596-1	IDT	ГОСТ Р ИСО/МЭК 9596-1-99 "Информационная технология. Взаимосвязь открытых систем. Протокол информации административного управления. Часть 1. Спецификация протокола"
ИСО/МЭК 9899	-	<*>
ИСО/МЭК 11188-3	-	<*>
ИСО/ИИЭР 11073-10101	-	<*>
ИСО/ИИЭР 11073-10201	-	<*>
ИСО/ИИЭР 11073-30200	-	<*>
ИСО/ИИЭР 11073-30300	-	<*>
<*> Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов. Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - IDT - идентичные стандарты.

[1]	Device specialization - Cardiovascular fitness and activity monitor
[2]	ИИЭРР 11073-10442TM, Health informatics - Personal health device communication - Part 10442: Device specialization - Strength fitness equipment
[3]	ИИЭР Std 11073-10408TM, Health informatics - Personal health device communication - Part 10408: Device specialization - Thermometer
[4]	ИИЭР Std 11073-10415TM, Health informatics - Personal health device communication - Part 10415: Device specialization - Weighing scale
[5]	ИИЭР Std 11073-10471TM, Health informatics - Personal health device communication - Part 10471: Device specialization - Independent living activity hub
[6]	ИИЭР 100, The Authoritative Dictionary of ИИЭР Standards Terms, Seventh Edition, New York, Institute of Electrical and Electronic Engineers, Inc.
[7]	ISO/IEC 646 (1991), Information technology - ISO 7-bit coded character set for information interchange.20
[8]	ISO/ИИЭРР 11073-00103 (Draft 1, 13 Aug. 2007), Health informatics - Personal health device communication - Part 00103: Technical report - Overview
[9]	ISO/ИИЭРР 11073-10404, Health informatics - Personal health device communication - Part 10404: Device specialization - Pulse oximeter
[10]	ISO/ИИЭРР 11073-10407, Health informatics - Personal health device communication - Part 10407: Device specialization - Blood pressure monitor
[11]	ISO/ИИЭРР 11073-10417, Health informatics - Personal health device communication - Part 10417: Device specialization - Glucose meter
[12]	ISO/ИИЭР 11073-10101, Health informatics - Point-of-care medical device communication - Part 10101: Nomenclature
[13]	ISO/ИИЭР 11073-10201:2004, Health informatics - Point-of-care medical device communication - Part 10201: Domain information model
[14]	ISO/ИИЭР 11073-20101:2004, Health informatics - Point-of-care medical device communication - Part 20101: Application Profiles - Base Standard
[15]	ISO 15225, Nomenclature - Specification for a nomenclature system for medical devices for the purpose of regulatory data exchange
[16]	ITU-T Rec. X.680 (Jul. 2002), Information technology - Abstract Syntax Notation One (ASN.1): Specification of basic notation.21
[17]	ITU-T Rec. X.691 (Jul. 2002), Information technology - ASN.1 encoding rules: Specification of Packed Encoding Rules (PER)
[18]	ITU-T Rec. X.693 (Dec. 2001), Information technology - ASN.1 encoding rules: XML Encoding Rules (XER)
