После того, как проведена предварительная подготовка, испытание должно быть начато в течение 168 ч.
Условия термической предварительной подготовки должны быть зарегистрированы.
b) Компонентам, не предназначенным для пайки, не требуется проводить предварительную термическую обработку.
5.5.2 Симуляция пайки перед испытанием на термоциклирование (см. 6.3)
a) Компоненты, предназначенные для пайки
Перед пайкой каждый из материалов должен храниться при комнатной температуре более 30 дней после последнего производственного процесса.
Если иное не определено соответствующей спецификацией, компоненты могут быть собраны на печатной плате. Печатная плата должна быть выполнена из эпоксидной смолы со стекловолокном толщиной (1,6 +/- 0,2) мм. Процесс сборки должен соответствовать требованиям таблицы 2.
Таблица 2
Методы предварительной пайки
После этих предварительных приготовлений испытание должно быть начато в течение 168 ч.
Должны быть записаны условия пайки.
b) Компоненты, не предназначенные для пайки
Если иное не определено соответствующей нормативной документацией, компоненты испытывают в несобранном виде.
Для компонентов, которые поставляются с неотформованными выводами, требуется предварительная подготовка, а именно механическое воздействие по формовке выводов. Если иное не определено техническими требованиями, то каждый образец должен быть согнут на 90° соответствующему внутреннему радиусу изгиба, описанному как минимальный радиус в МЭК 61192-3 (таблица 1).
Следует применять условия в соответствии с таблицей 3 и с жесткостью условий, выбранной по таблице 6, если иное не определено соответствующей нормативной документацией.
Таблица 3
Продолжительность испытания 4000 ч.
Если иное не определено соответствующей нормативной документацией, следует использовать камеру влажности, указанную в МЭК 60068-2-78, и применять следующие условия:
- температура (55 +/- 3) °C;
- относительная влажность (85 +/- 5)%;
- длительность испытания 2000 ч.
Применяют нагрев, охлаждение, увлажнение и сушку при испытании так, чтобы не образовывалось конденсата на образцах.
Если иное не определено техническими требованиями, следует применять процедуры, указанные в МЭК 60068-2-14 (испытание Na) с учетом условий, описанных ниже.
Для нижней и верхней границ температуры одно из условий жесткости должно быть выбрано в соответствии с таблицей 4.
Таблица 4
Жесткость условий термоциклирования
Примечание - Жесткость условий для данных испытаний обозначается двумя характеристиками, например KQ для минус 40 °C/85 °C/1000 циклов. Ссылаясь только на один параметр жесткости, можно использовать обозначение "x" для неуказанных параметров, например, Kx для минус 40 °C/85 °C.
Применять минимальное время выдержки температуры ("временной колодец") 20 мин для нижней и верхней границ температуры. Время приращения температуры от минимального до максимального значения должно быть меньше 30 с.
Для выбора числа циклов испытания следует применять условия в соответствии с таблицей 5 и с жесткостью условий из таблицы 6.
Таблица 5
Примечание - Жесткость условий для испытаний обозначается двумя характеристиками, например, KQ для -40 °C/85 °C/1000 циклов. Ссылаясь только на один параметр жесткости, можно использовать обозначение "x" для неуказанных параметров, например xQ для 1000 циклов.
Методы испытаний следует выбирать на основе покрытия, нижнего слоя и основного материала компонента, если иное не определено спецификацией. Для выбора подходящего метода необходимо воспользоваться таблицей 6.
Таблица 6
Специальные условия
- если оловянное покрытие осаждено в ванне из расплавленного олова температурой приблизительно 250 °C и временем выдержки 0,5 с;
- если оловянное покрытие было сконденсировано в течение 24 ч после гальванического покрытия температурой приблизительно 250 °C и временем выдержки 0,5 с;
- если оловянное покрытие было отожжено в течение 24 ч после гальванического покрытия температурой приблизительно 150 °C.
Проверить внешний вид образца, изготовленного в соответствии с требованиями раздела 5, прежде чем проводить выбор испытания в соответствии с таблицей 6. Измеряют и регистрируют максимальную длину оловянных усов, найденных на образце. Число оловянных усов должно быть определено, используя РЭМ в квадратном поле 250 x 250 мм в наиболее плотной части образца.
После начальных измерений применяют рекомендуемые методы испытаний, приведенные в таблице 6.
В промежутке между испытаниями или после окончания испытания образец должен быть отправлен на хранение при нормальных атмосферных условиях, описанных в МЭК 60068-1 (пункт 5.3.1) на протяжении 2 ч. Образец переносят очень аккуратно во избежание опадения оловянных усов с поверхности образца. Если оловянные усы отвалились, записывают это событие и продолжают выполнять следующий пункт программы испытаний.
Необходимо подвести все промежуточные и окончательные результаты и записать их в журнал испытаний с последующим оформлением протоколов и акта в соответствии с описанными требованиями в 7.2.
Технические требования должны содержать требования и параметры, приведенные ниже.
Технические требования могут быть определены для любого промежуточного испытания.
Отчет должен содержать следующие разделы:
- идентификация образца;
- условия подготовки образца;
- условия жесткости и длительность;
- используемые испытания и оборудование;
- максимальная наблюдаемая длина усов (например, оловянных).
(обязательное)
ИЗМЕРЕНИЕ ДЛИНЫ УСОВ
Длина усов - это расстояние прямой линии из его источника на поверхности финишного покрытия поверхности до его самой удаленной точки.

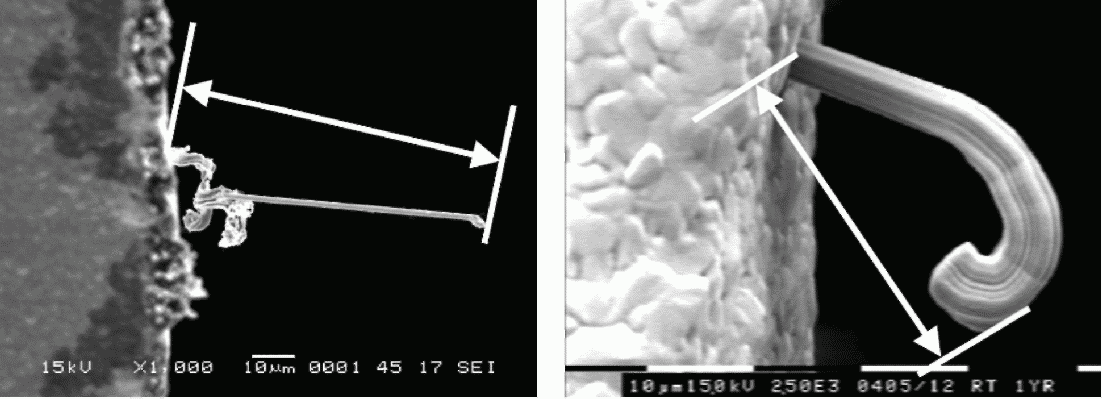

![]() Рисунок A.1 - Определение длины усов
Образец поворачивают до тех пор, пока источник усов и его самая удаленная точка не будут в одной плоскости наблюдения.
Примечание - Усы не всегда растут в одном прямом направлении, а могут менять его в процессе роста. Однако для определения длины конечных усов допустимо измерять доли усов соответственно с их направлением и добавлять их к виртуальной общей длине.
(справочное)
ПРИМЕРЫ УСОВ
Усы должны быть описаны с применением следующей классификации:

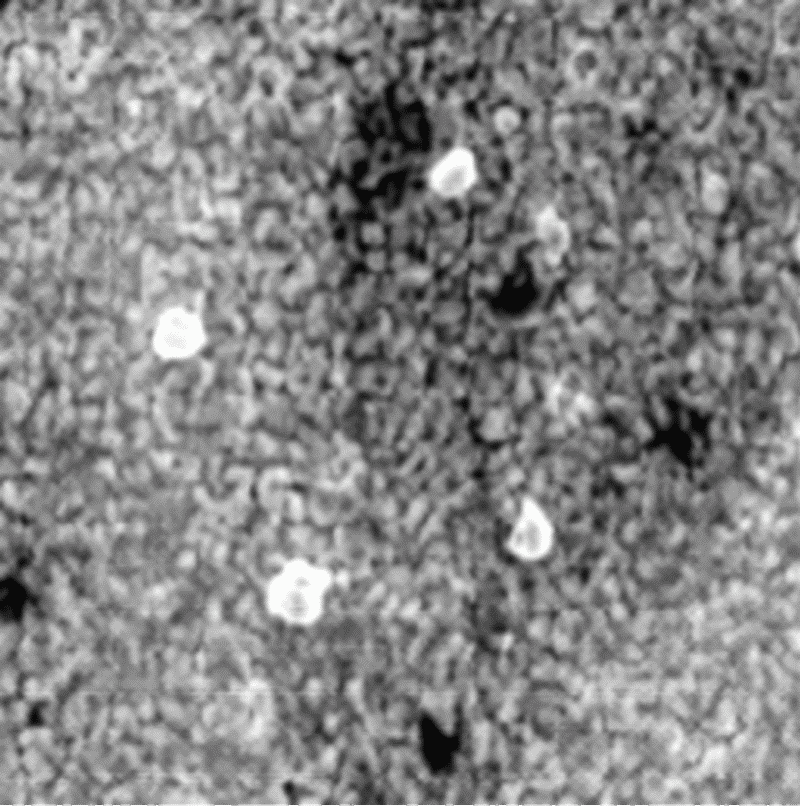

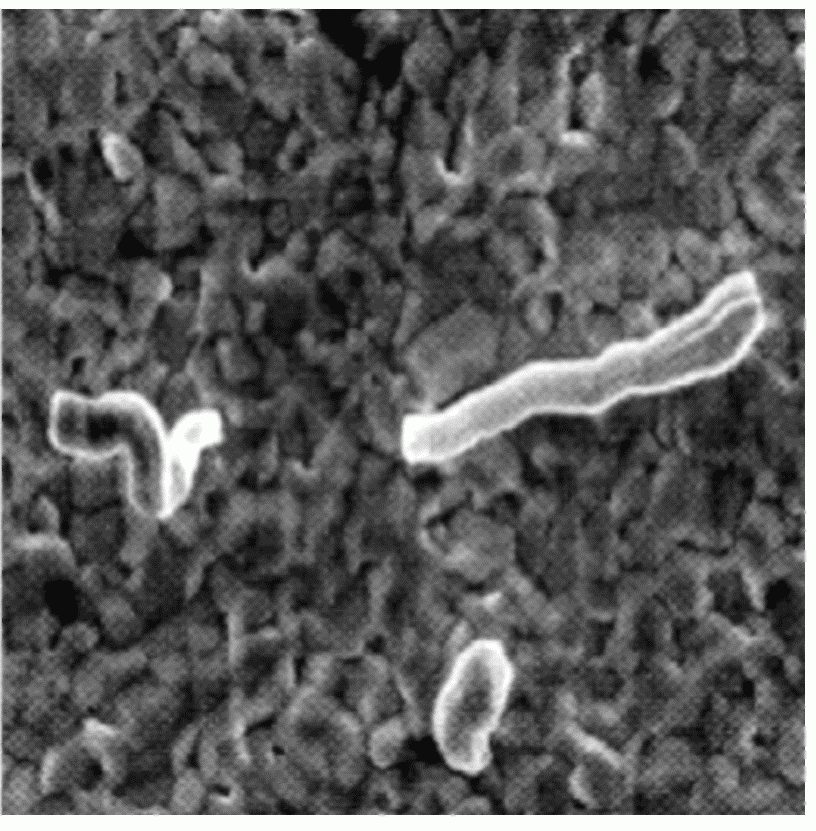

a) узелок (также называемый как насыпь или бугорок)
Длина наблюдаемого выступа не превышает двух его диаметров;
![]() Рисунок B.1 - Узелок

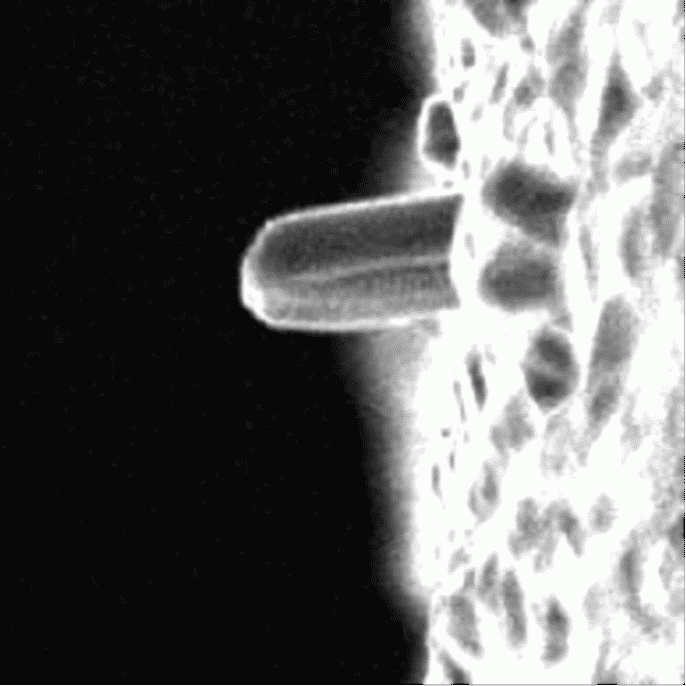

b) столбиковый ус
Ус выступает из финишного покрытия поверхности и имеет столбиковую форму длиной до десяти раз его диаметра;
![]() Рисунок B.2 - Столбиковый ус

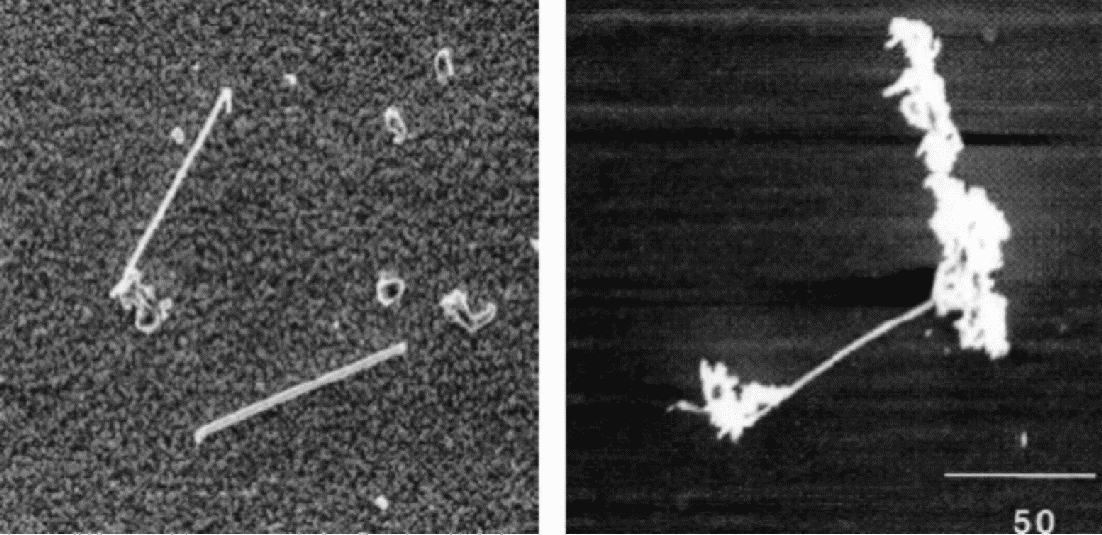

c) нитевидный ус (также называемый как игловой)
Ус, имеющий столбиковую форму, и длиной до десяти раз больше его диаметра;
![]() Рисунок B.3 - Нитевидный ус
d) перекрученный ус
Ус, имеющий столбиковые секции, показывающие спонтанные изменения в направлении роста;
![]() Рисунок B.4 - Перекрученный ус
![]() Рисунок B.5 - Спиральный ус

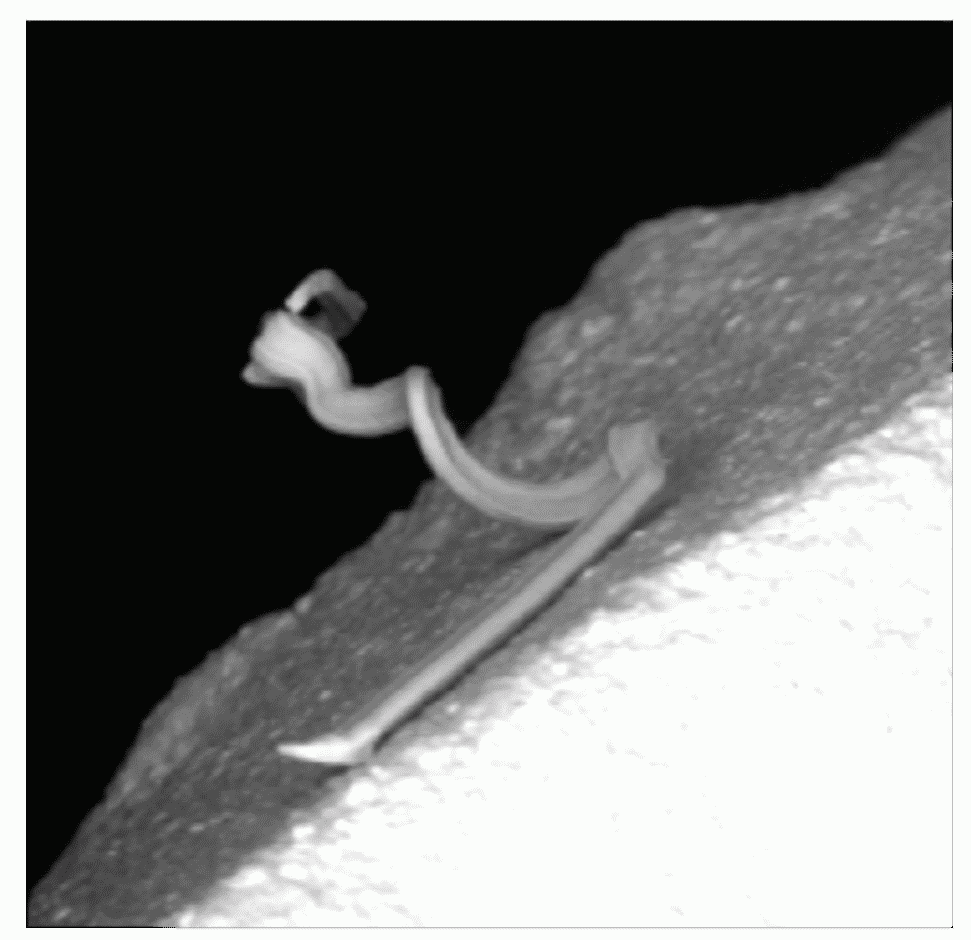

e) спиральный ус
Ус, имеющий изогнутую форму.
(справочное)
ПО ВЫБОРУ ПАРТИЙ И ПРОГРАММЕ ИСПЫТАНИЙ
C.1 Общие требования
Настоящий стандарт должен использоваться вместе с техническими требованиям, которые определяют описание образцов, последовательность воздействий и требуемую жесткость условий для каждого из них и соответствующие требования.
Настоящее приложение предназначено для разработчиков компонентов. Цель настоящего приложения - гармонизировать и унифицировать требования к разным типам компонентов и сред применения для определения программы испытаний и требований для формирования партий образцов. Требуемое оборудование приведено в разделе 4.
Продукты могут рассматриваться как технологически схожие относительно их настоящих размеров и количества покрытий (или выводов), если их покрытая поверхность выполнена по той же конструкции, из тех же материалов и использовались одинаковые производственные процессы.
Вариации в одной или более из следующих характеристик не влияют на технологическое сходство продуктов:
- толщина основного материала, разные диаметры проводов или выводов или размеров покрытий;
- гальванические линии, использующие одинаковый гальванический процесс и оборудование, включая линии, находящиеся в разных местах;
- изгиб вывода или его специализированная форма;
- число выводов и количество покрытий;
- компоненты, использующие идентичный дизайн, материалы и процессы.
Характеристики, которые исключают образцы из технологического сходства:
- разные композиции основного материала;
- разные толщины или композиции, или подслой;
- разные композиции финишного материала;
- разные гальванические процессы по физическому и химическому типам или электрическим параметрам;
- разные направления подавления роста усов, например плавлением отжига.
Характеристику технологической схожести следует применять только после прохождения квалификационного испытания (доказательства).
C.3 Формирование выборочной партии для доказательства технологической схожести образца
Каждый образец, подвергающийся контролю, должен состоять из технологически схожих продуктов.
Образцы, подвергающиеся контролю, должны браться из разных партий с диапазоном технологической схожести. В случае применения концепции технологической схожести образцы для контроля следует выбирать из партий, представляющих допустимые варианты характеристик, как C.2.
Размер образца для контроля следует выбирать следующим путем:
- для выводных и безвыводных компонентов число проинспектированных покрытий или выводов в каждом тесте должно быть не менее 30;
- число компонентов, используемых в каждом тесте, должно быть не менее 6;
- число выводов или покрытий чип-компонентов должно быть в равной степени распределено между числом компонентов.
Примечание - Не допускается исследовать выводы или покрытия многовыводных компонентов на единственном компоненте.
C.4 Программа испытаний на соответствие техническим условиям на конкретное изделие
Проверку на соответствие техническим условиям конкретного изделия следует проводить на трех независимых партиях.
Дополнительно проверку на соответствие техническим условиям конкретного изделия следует проводить при изменении одного или более ключевых параметров:
- состав базового материала;
- толщина или состав подслоя;
- состав конечного материала;
- процесс покрытия, по физическому типу, по химии или с помощью параметров процесса;
- пост-обработки, направленные на подавление роста нитевидных кристаллов, например плавление, отжиг.
Дополнительная проверка требований технических условий конкретного изделия должна быть обязательной для любого участия нового субподрядчика для гальванических процессов.
C.5 Программа испытаний для соответствия качества проверки
Соответствие качества проверки должно быть проведено с периодичностью один раз в 3 мес.
(справочное)
D.1 Общие положения
Настоящий стандарт должен использоваться вместе с техническими требованиями, которые определяют описание образцов, последовательность воздействий и требуемую жесткость условий для каждого из них, и выполнять требования и нормы технических условий на компонент.
Настоящее приложение предназначено для разработчиков компонентов. Цель настоящего приложения - это гармонизация (унификация) требований к разным типам компонентов и сред применения для определения программы испытаний и требований для образования партий образцов. Требуемое оборудование приведено в разделе 4.
D.2 Риски, связанные с оловянными усами
Главный риск, связанный с усами, - это образование электрического соединения между двумя независимыми проводящими поверхностями, как правило, называемое коротким замыканием (КЗ). КЗ, рождающееся из уса, может принести существенные повреждения, например в цепях с низким сопротивлением может начаться оплавление или появление электрической дуги в вакууме, или привести в неисправность устройство.
Предполагается, что усы проникают через покрытия компонентов на выступающей стороне.
К моменту публикации настоящего стандарта не существует доступных доказательств того, что рост усов может своим наличием влиять на электрическое или магнитное поле.
Следовательно, риск формирования КЗ из-за усов относится только к близости проводящих поверхностей в электронике и электронных схемах, например на печатных платах. Это означает, что для современных компонентов типа QFP (упаковок интегральных схем) наименьшая дистанция между выводами d уменьшилась до 0,17 мм. Для очень маленьких пассивных компонентов "01005" минимальное расстояние составляет 0,13 мм.

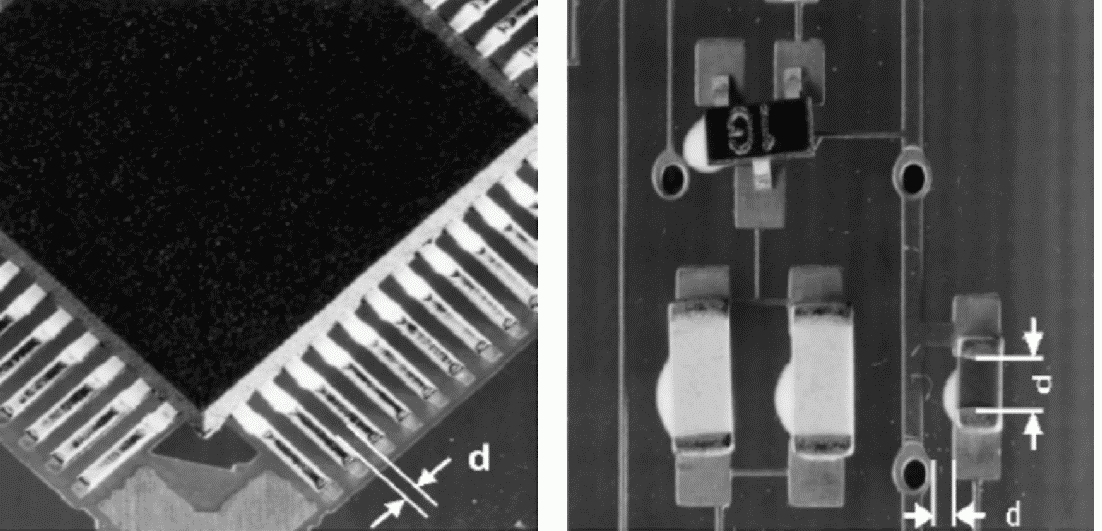

![]() Рисунок D.1 - Наименьшее расстояние между выводами
компонентов и переходными отверстиями печатных плат
В дополнение к этому стандарты качества изготовления печатных узлов разрешают применение различных покрытий компонентов, влияющих на уменьшение расстояния между двумя открытыми площадками.
Также из-за ограниченного времени испытания рост усов может не успеть достичь своей максимальной длины. Запас надежности может быть целесообразным, чтобы учесть дальнейшую асимптотичную аппроксимацию на конечную длину усов.
D.3 Критерий длины усов
Основываясь на предположениях выше, 50 нм - это рекомендуемая максимально допустимая длина усов для каждого из описанных испытаний.
Однако в приложениях с меньшей плотностью упаковки может быть разрешен более мягкий критерий, например максимальная длина усов в 100 нм.
D.4 Критерий плотности усов
Плотность усов, т.е. число усов на определенную площадь, не связана так или иначе с рисками, связанными с усами.
Не существует доказательств того, что плотность усов как-то взаимосвязана с формированием плотности на финишной поверхности или длиной усов.
Следовательно, нет никаких оснований устанавливать критерии, основываясь на плотности усов.
(справочное)
СПРАВОЧНАЯ ИНФОРМАЦИЯ ПО РОСТУ УСОВ
Современные знания относительно основ механизма роста усов:
- состав покрытия компонента;
- конструкция компонента;
- внутреннее сжимающее напряжение, вызванное условиями среды.
Усы образуются вследствие рекристаллизации олова, а рост зависит от сжимающих напряжений в покрытии компонента.
Сжимающее напряжение вызывается следующими характеристиками:
- внутреннее напряжение металлизированного покрытия компонента;
- диффузия меди в олово по границам зерен;
- процессы окисления в покрытиях компонента;
- несоответствие коэффициентов теплового расширения (КТР) между основным материалом и гальваническим покрытиями;
- внутренние напряжения, порождаемые внешним механическим напряжением, например изгиб, зачистка или др., нагрузка, вызывающая напряжения.
Эти напряжения не возникают все одновременно, а иногда они компенсируют друг друга или влияют комплексно. Методы для испытаний усов созданы из рассмотрения вышеизложенных механизмов, включая хранение при температуре окружающей среды, влажном нагреве и термоциклировании.
Факторы, которые снижают рост усов:
- подслой из Ni и Ag предотвращает рост нерегулярных CuSn интерметаллидов;
- термическая обработка, например оплавление или отжиг, строит регулярный интерметаллид Cu6Sn5 и предотвращает дальнейший рост нерегулярных CuSn интерметаллидов;
- формирование Cu3Sn уменьшает молярный объем в Sn покрытии компонента, т.е. уменьшается сжимающее напряжение;
- оксидная пленка может предотвратить появление усов. С другой стороны, поверхностная диффузия цинка может вызвать дефицит этой пленки.
(справочное)
СПРАВОЧНАЯ ИНФОРМАЦИЯ
ПО ИСПЫТАНИЮ ТЕМПЕРАТУРОЙ ОКРУЖАЮЩЕЙ СРЕДЫ
F.1 Общие положения
Испытание температурой окружающей среды устраняет риск роста усов, ассоциированный с процессами диффузии, возникающими из интерфейса между финишным покрывающим слоем и подслоем или основным материалом под ним.
Конкретная первопричина роста усов относится к интерметаллическому слою, растущему внутри матрицы зерен слоя финишного покрытия.
Влажность не рассматривается как сильно влияющий фактор на рост усов.
F.2 Выбор жесткости условий
Для ситуаций, где применяются методы противодействия медной диффузии, например подслой Ni, отжиг или оплавление интерметаллида CuSn, жесткий контроль температурных и влажностных условий не важен. Следовательно, может быть применена жесткость условий B.
Для ситуаций, где диффузия, как ожидается, приведет к нерегулярному CuSn интерметаллиду, скорость этого процесса сильно зависит от температуры окружающей среды. Следовательно, требуется жесткий контроль температуры и применение жесткости условий A.
F.3 Корреляция с реальными условиями использования
Температура испытания и температура окружающей среды эквивалентна реальной температуре условий использования. Следовательно, это испытание не следует проводить с каким-либо ускорением.
F.4 Длительность испытания
Механизм роста усов, рассматриваемый этим испытанием, зависит от рекристаллизации олова и диффузии меди в олово. Оба явления достигают насыщения в течение времени.
Репрезентативное исследование роста усов было проведено на типичном матовом оловянном покрытии. Основной материал 99,96% медь с 2 нм медного покрытия из цианида меди сверху. Средняя толщина оловянного покрытия - 2,5 нм.
Длительность испытания для этого образца - 4000 ч из рассмотренных ниже результатов.
![]() Рисунок F.1 - Рост усов оловянного покрытия при испытании
температурой окружающей среды
(справочное)
СПРАВОЧНАЯ ИНФОРМАЦИЯ
ПО ИСПЫТАНИЮ НА НАГРЕВ ВО ВЛАЖНОЙ СРЕДЕ
G.1 Общие положения
Испытание на нагрев во влажной среде уменьшает риск возникновения роста усов и связано с окислением финишного покрытия на его поверхности.
Первопричина роста усов зависит от размера оксидного слоя и скорости диффузии внутрь матрицы зерен слоя финишного покрытия.
G.2 Выбор условий жесткости
Для ускорения образования оксидного слоя необходимо выбирать температуру 55 °C и относительную влажность 85%. Влажность 85% предпочтительна и позволяет избежать конденсации в тестовой камере. Конденсация может вызывать коррозию слоя покрытия (см. G.5). При температуре 55 °C и относительной влажности 85% точка росы приблизительно 3,4 К установленного значения. Это должно быть достаточно, чтобы избежать конденсации в тестовой камере. (При 60 °C и относительной влажности 93% точка росы только приблизительно 1,4 К установленного значения).
Температура 55 °C предпочтительна для возникновения больших температурных напряжений, в то время как ее значение достаточно для рекристаллизации и диффузии олова.
G.3 Определение коэффициента ускорения
Сравнительный эксперимент был проведен для определения коэффициента ускорения, используя оборудование для нагрева во влажной среде (30 °C, относительная влажность 93%), (40 °C, относительная влажность 93%) и (60 °C, относительная влажность 93%). Для исследования были использованы образцы меди в виде основного материала с никелевым подслоем и оловянным покрытием с использованием ванны из метансульфокислоты. Толщину оксидного слоя вычисляют по формуле
где x(t) - толщина оксидной пленки;
T - температура окружающей среды, К;
t - время удержания, ч;
a0 = 21000 нм2/ч;
Ea = 0,350 эВ.

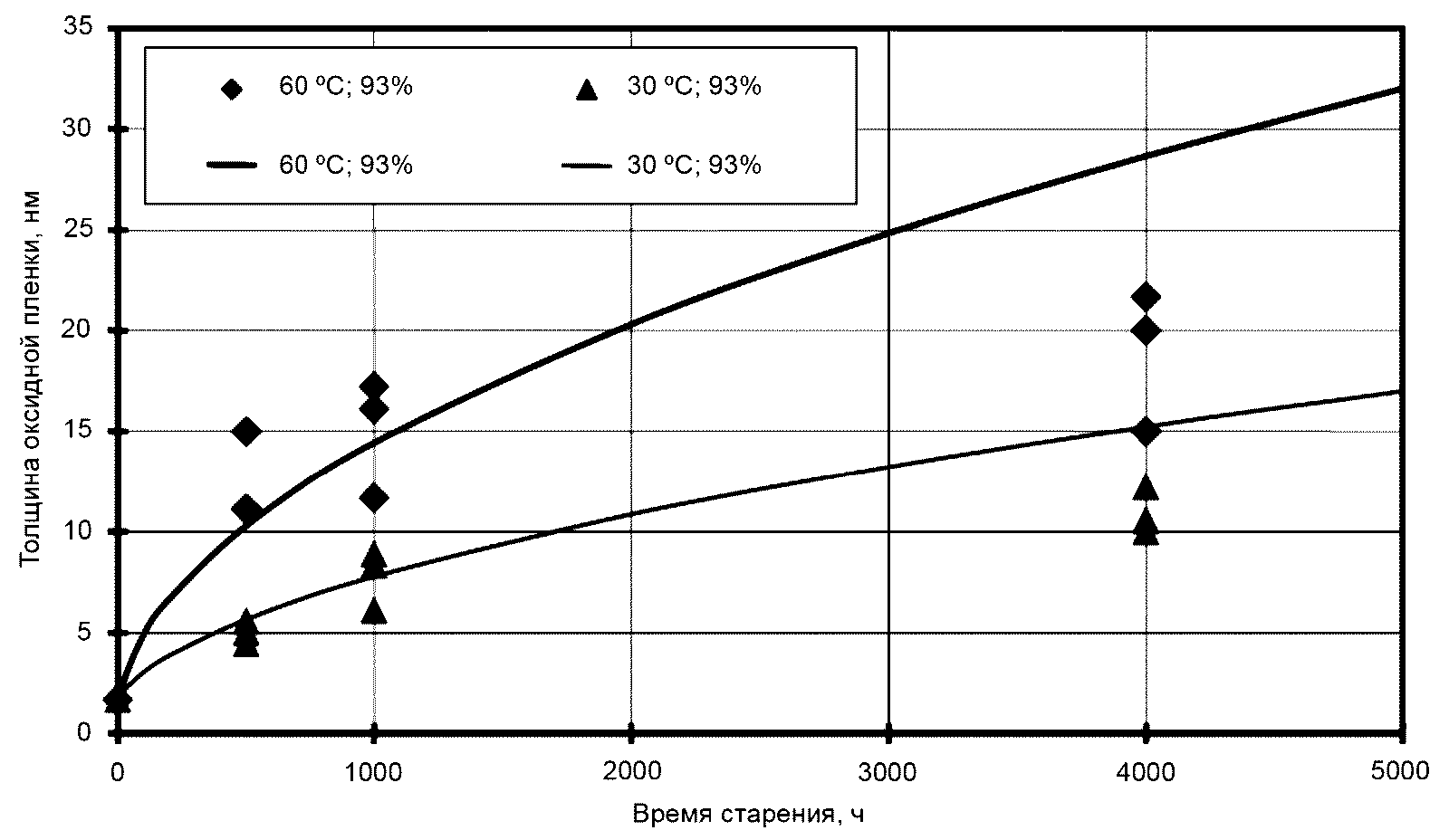

Рост оксидного слоя показан на рисунке G.1.

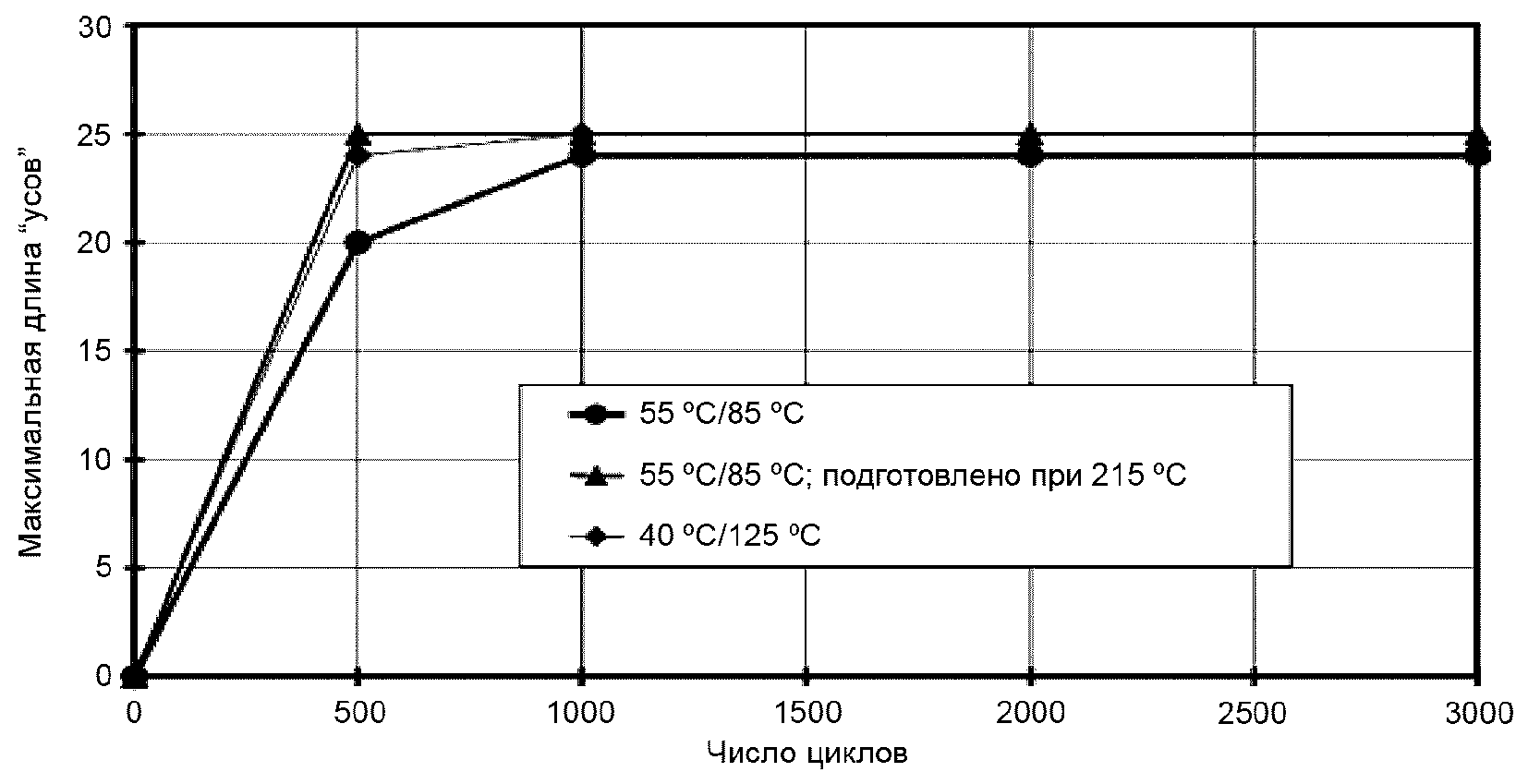

![]() Примечание - Точки на графике - это экспериментальные значения, линии вычисляются по формуле (G.1).
на нагрев во влажной среде

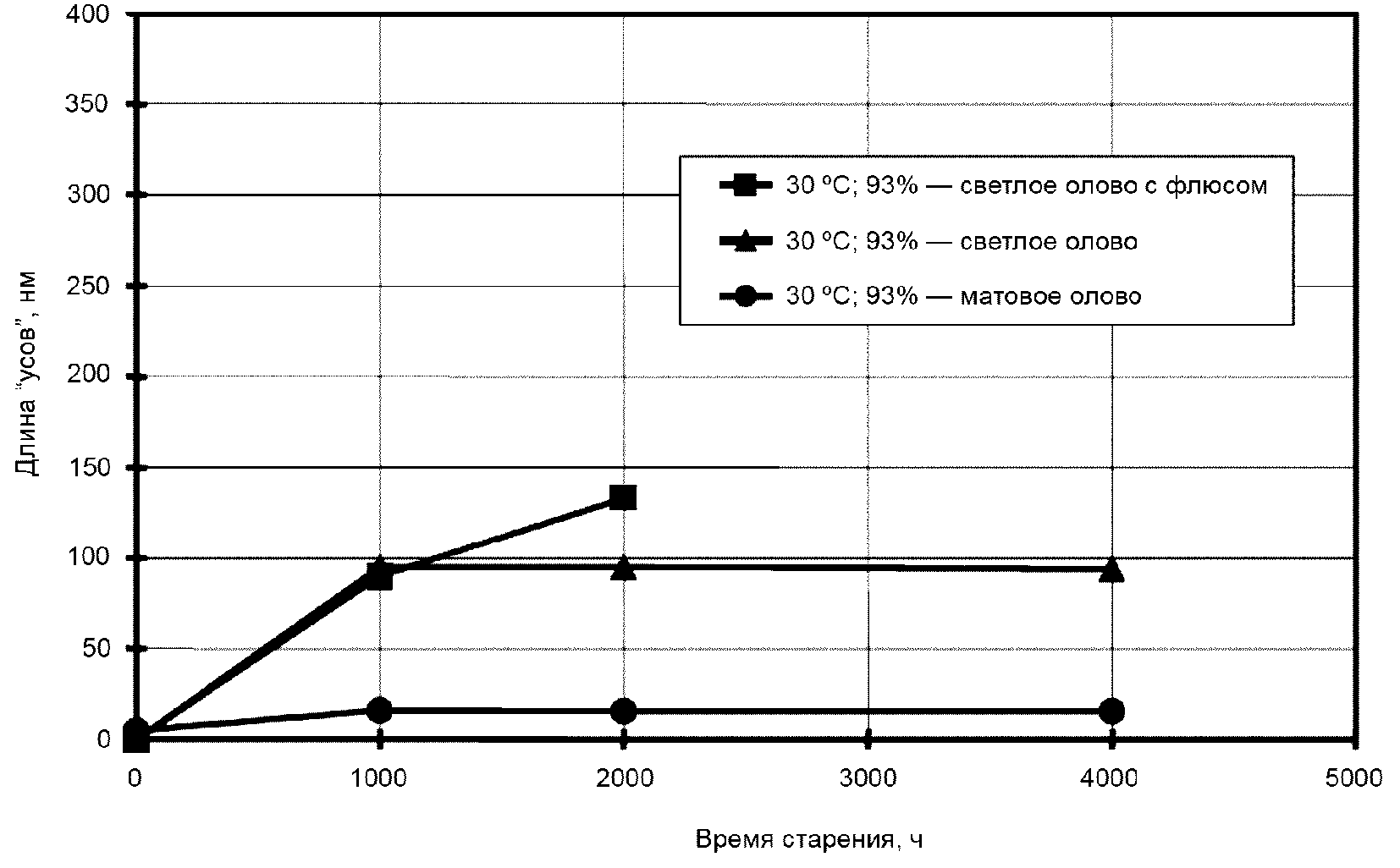

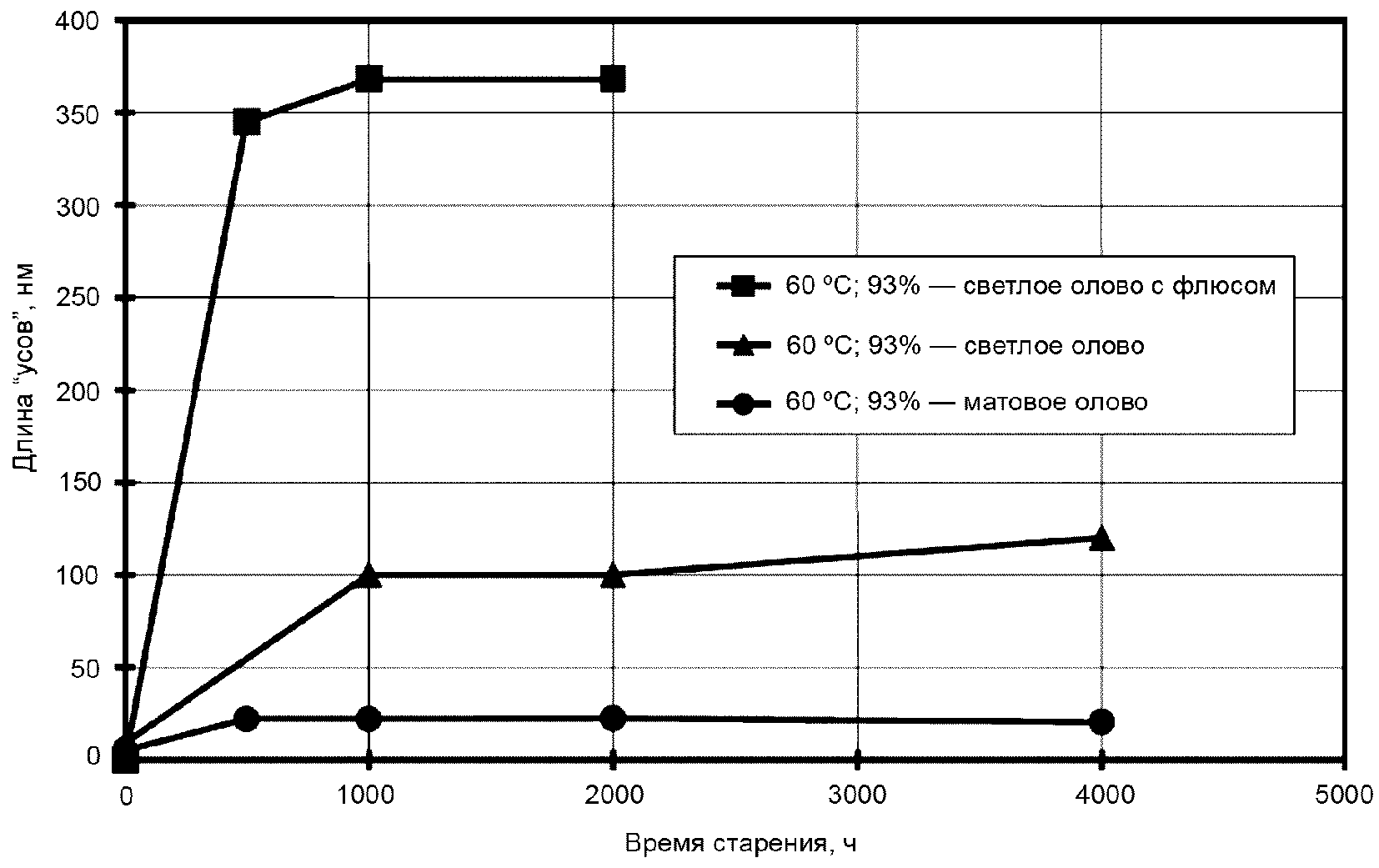

Хотя и предполагается, что рост оксидной пленки в слое олова вызывает рост усов, не существует прямого сопоставления между скоростью их роста и размерами (см. рисунки G.2a и G.2b).
![]() во влажной среде
![]() во влажной среде
Не существует установленного ускорения для роста усов в испытании на нагрев во влажной среде.
G.4 Сопоставление с реальными условиями использования
В некоторых местах относительная влажность 85% - обычное климатическое явление. Однако температура при высокой влажности значительно ниже 55 °C. Следовательно, 55 °C/85% обеспечивают ускорение относительно реальных условий, но ускорение не может быть посчитано.
Коррозия возникает в результате конденсации воды на финишной поверхности. Коррозия может привести к разным видам наростов на финишной поверхности.
Однако конденсация никогда не рассматривается в качестве применимого рабочего состояния в электрическом и электронном оборудовании. Исключением конденсации, как правило, достигается либо дополнительными инструкциями, запрещающими излишнюю влажность, либо превентивной конструкцией, включающей в себя покрытие или кожух.
Это испытание не предназначено в явном виде для симуляции коррозии на финишной поверхности.
Следовательно, требуется обращать внимание на любую конденсацию на образцах до и в течение выполнения испытаний, например, соблюдая следующие пункты:
- никогда не открывать камеру влажности, когда температура внутри больше, чем температура окружающей среды;
- никогда не вставлять образец с более низкой температурой в камеру влажности.
(справочное)
H.1 Общие положения
Термоциклирование снижает риск роста усов, связанный с накоплением внутренних сжимающих напряжений, возникающих из-за несовпадения коэффициентов теплового расширения (КТР) основного материала и материалов, используемых в покрытии.
H.2 Выбор жесткости условий - Верхняя и нижняя температура
Напряжения происходят из-за несовпадения КТР и непрерывно увеличиваются с ростом температуры.
Ослабление внутреннего напряжения наблюдается при высоких температурах свыше 100 °C. Температура начала и степень релаксации зависят от входящих материалов, их производственной истории и конкретной конструкции. Следовательно, при высоких температурах термоциклирования последний эффект (т.е. степень релаксации) может компенсировать предполагаемую нагрузку, вызванную разницей КТР.
Суперпозиция обоих эффектов приводит к близко сравнимым результатам при циклическом изменении температуры до 85 °C и до 125 °C. Поэтому оба условия считаются одинаково допустимы.
Не существует конкретных свойств, связанных с изменением более низкой температуры. Следовательно, значения минус 40 °C и минус 55 °C считаются в равной степени допустимыми.

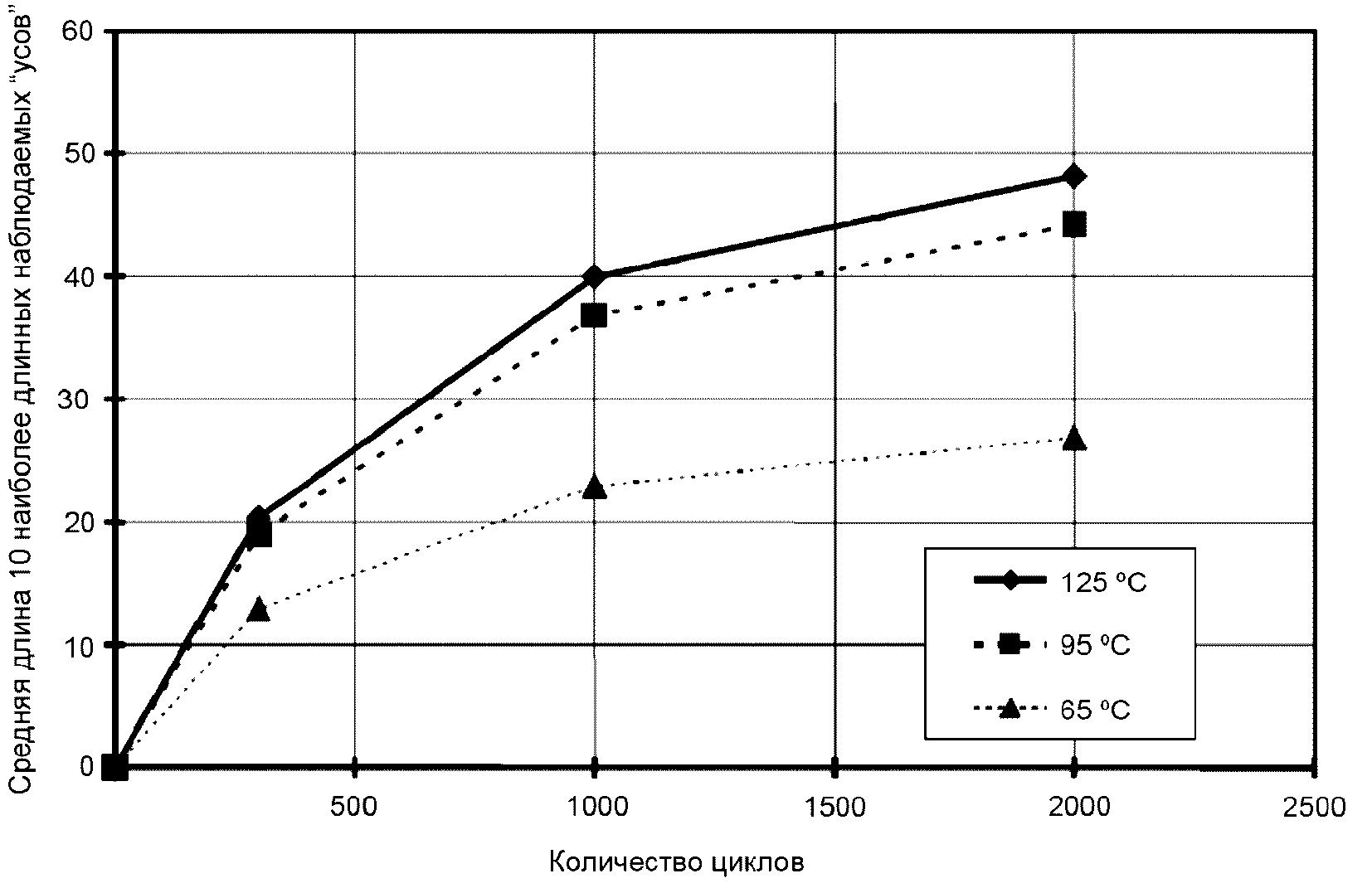

Сравнительный эксперимент был проведен в среде, используя следующие температурные диапазоны:
- от 20 °C до 80 °C;
- от минус 10 °C до плюс 85 °C;
- от минус 40 °C до плюс 85 °C,
чтобы определить коэффициент ускорения. Оловянное покрытие (используя метилкислоту MSA), никелевое или медное покрытие подслоя и никелевое покрытие и медь, железо, сплав 42, керамика были использованы для исследования.

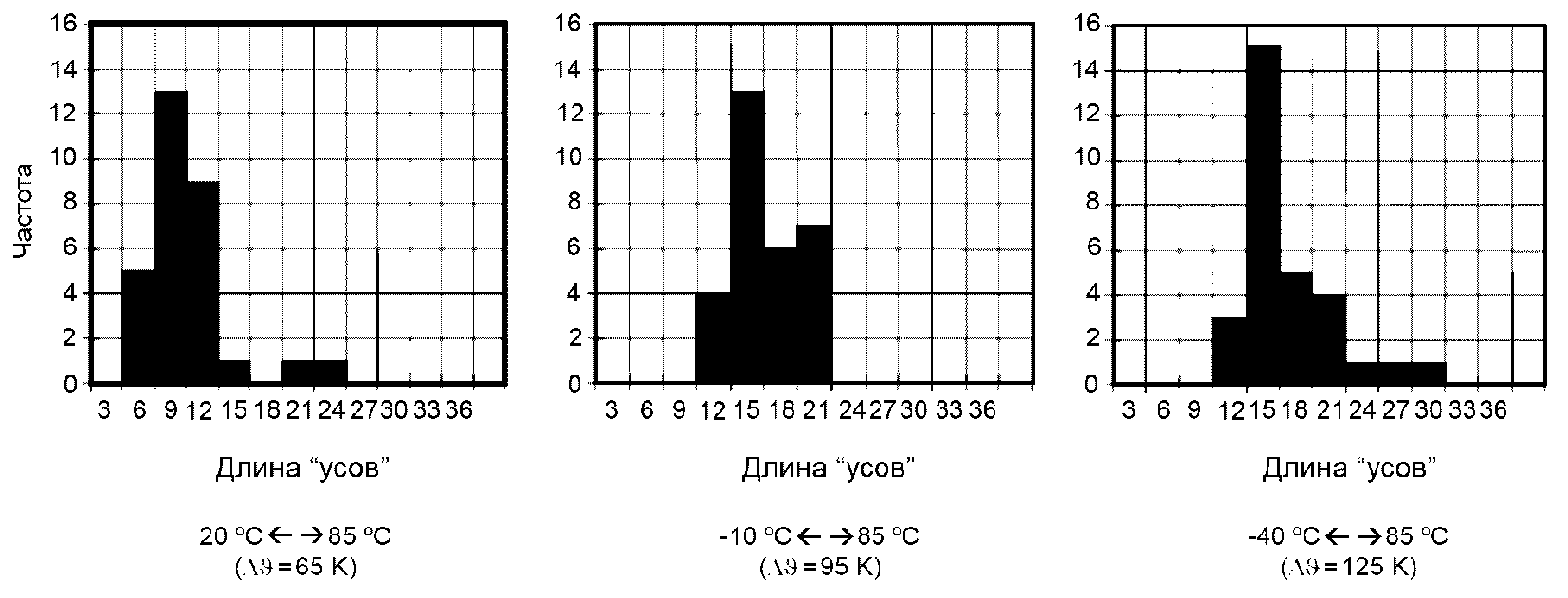

Распределение роста усов на железно-никелевом сплаве 42 и основном материале при 300 циклах показано на рисунке H.1
![]() на основном материале
Рисунок H.2 показывает среднюю длину усов в течение 2000 циклов для каждого условия для усов с максимальной длиной.
![]() Рисунок H.3 показывает зависимость между числом циклов для достижения усов 10 нм и каждым условием из оценок рисунка H.2. В результате коэффициент ускорения для железно-никелевого сплава 42 будет следующим:
![]() где n - число циклов;
![]() для роста усов на основном материале, сплав 42
КТР основного материала влияет на коэффициент ускорения роста усов.
Выбор коэффициента ускорения основан на сплаве 42 и материале покрытия с наименьшим КТР.
H.4 Сравнение с реальными условиями использования
Следующее заключение основано на реальных условиях окружающей среды, типичной для потребительских электронных товаров. Таблица H.1 показывает пример зависимости между такими условиями и типичными испытаниями на термоциклирование. Требуемое число циклов для испытания определено, используя фактор ускорения, рассчитанный в H.3.
Таблица H.1
и условиями испытания
Разные продукты с их индивидуальными типичными условиями к воздействию окружающей среды могут потребовать дополнительной спецификации для выбора длительности испытания.
H.5 Выбор жесткости условий
Когда медь является основным материалом компонента, наблюдается высокий коэффициент ускорения. Это разрешает использовать уровни жесткости Q. Обычно в таких условиях длина усов ожидается маленькой.
Только жесткость условий P следует применять в ситуациях, когда медь не является основным материалом компонента.
H.5.1 Насыщение роста усов в испытании на термоциклирование
Рисунок H.4 показывает рост усов в испытании на термоциклирование на основном материале в виде меди. Испытание использует разные температуры и разные максимальные температуры при термоциклировании. Рисунок H.4 показывает, что насыщение роста усов происходит между 500 и 1000 термоциклов.
![]() в испытании на термоциклирование
(справочное)
О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ
МЕЖГОСУДАРСТВЕННЫМ И НАЦИОНАЛЬНЫМ СТАНДАРТАМ
Таблица ДА.1
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/31/gost_51196.html
На правах рекламы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
