Описание
Источник публикации
М.: Стандартинформ, 2015
Примечание к документу
Документ введен в действие с 1 июля 2016 года.
Название документа
"ГОСТ Р 54418.25.2-2014 (МЭК 61400-25-2:2006). Национальный стандарт Российской Федерации. Возобновляемая энергетика. Ветроэнергетика. Установки ветроэнергетические. Часть 25-2. Коммуникации для текущего контроля и управления ветровыми электростанциями. Информационные модели"
(утв. и введен в действие Приказом Росстандарта от 19.11.2014 N 1688-ст)

"ГОСТ Р 54418.25.2-2014 (МЭК 61400-25-2:2006). Национальный стандарт Российской Федерации. Возобновляемая энергетика. Ветроэнергетика. Установки ветроэнергетические. Часть 25-2. Коммуникации для текущего контроля и управления ветровыми электростанциями. Информационные модели"
(утв. и введен в действие Приказом Росстандарта от 19.11.2014 N 1688-ст)



Оглавление


Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 ноября 2014 г. N 1688-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВОЗОБНОВЛЯЕМАЯ ЭНЕРГЕТИКА. ВЕТРОЭНЕРГЕТИКА
УСТАНОВКИ ВЕТРОЭНЕРГЕТИЧЕСКИЕ
ЧАСТЬ 25-2
КОММУНИКАЦИИ ДЛЯ ТЕКУЩЕГО КОНТРОЛЯ И УПРАВЛЕНИЯ
ВЕТРОВЫМИ ЭЛЕКТРОСТАНЦИЯМИ
ИНФОРМАЦИОННЫЕ МОДЕЛИ
Renewable power engineering. Wind power engineering.
Wind turbines. Part 25-2. Communications for monitoring
and control of wind power plants. Information models
IEC 61400-25-2:2006
Wind turbines - Part 25-2: Communications for monitoring
and control of wind power plants - Information models
(MOD)
ГОСТ Р 54418.25.2-2014
(МЭК 61400-25-2:2006)
ОКС 27.180
Дата введения
1 июля 2016 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский институт энергетических сооружений" (ОАО "НИИЭС") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 330 "Процессы, оборудование и энергетические системы на основе возобновляемых источников энергии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 ноября 2014 г. N 1688-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 61400-25-2:2006 "Турбины ветровые. Часть 25-2. Коммуникации для текущего контроля и управления ветровыми электростанциями. Информационные модели" (IEC 61400-25-2:2006 "Wind turbines - Part 25-2: Communications for monitoring and control of wind power plants - Information models") путем изменения отдельных фраз, слов, значений показателей, которые выделены в тексте курсивом.
Внесение указанных технических отклонений направлено на учет особенностей объекта и аспекта стандартизации, характерных для Российской Федерации.
Сведения о соответствии ссылочных национальных стандартов Российской Федерации международным стандартам приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Серия стандартов ГОСТ Р 54418.25 устанавливает требования к информационной связи между компонентами ветроэлектростанций (ВЭС), такими как ветровая установка и объекты системы управления, и сбору данных (SCADA). Внутренние информационные связи между компонентами ветроэлектростанций в серии стандартов ГОСТ Р 54418.25 не рассматриваются.
Серия стандартов ГОСТ Р 54418.25 предназначена для коммуникационной среды, поддерживаемой моделью клиент-сервер. Определены три области, сформированные отдельно, для обеспечения реализации масштабной модели:
1) информационные модели ветровой электростанции (ВЭС);
2) информационно-обменные модели (модели информационного обмена);
3) отображение моделей на стандартный профиль коммуникации.
Информационная модель ветроэлектростанций и информационно-обменная модель рассматриваются вместе и представляют собой интерфейс между клиентом и сервером. В этой связке серверы информационной модели ВЭС служат для интерпретации доступных данных ветровой электростанции. Информационная модель ВЭС используется клиентским сервером для предложения унифицированной, компонентно-ориентированной точки зрения на ветроэлектростанции. Информационно-обменная модель отражает все активные обмены сервера. Серия стандартов ГОСТ Р 54418.25 обеспечивает унификацию разнородных интерфейсов клиента и серверов разных производителей и поставщиков.
Концептуальная коммуникационная модель серии стандартов ГОСТ Р 54418.25 представлена на рисунке 1.

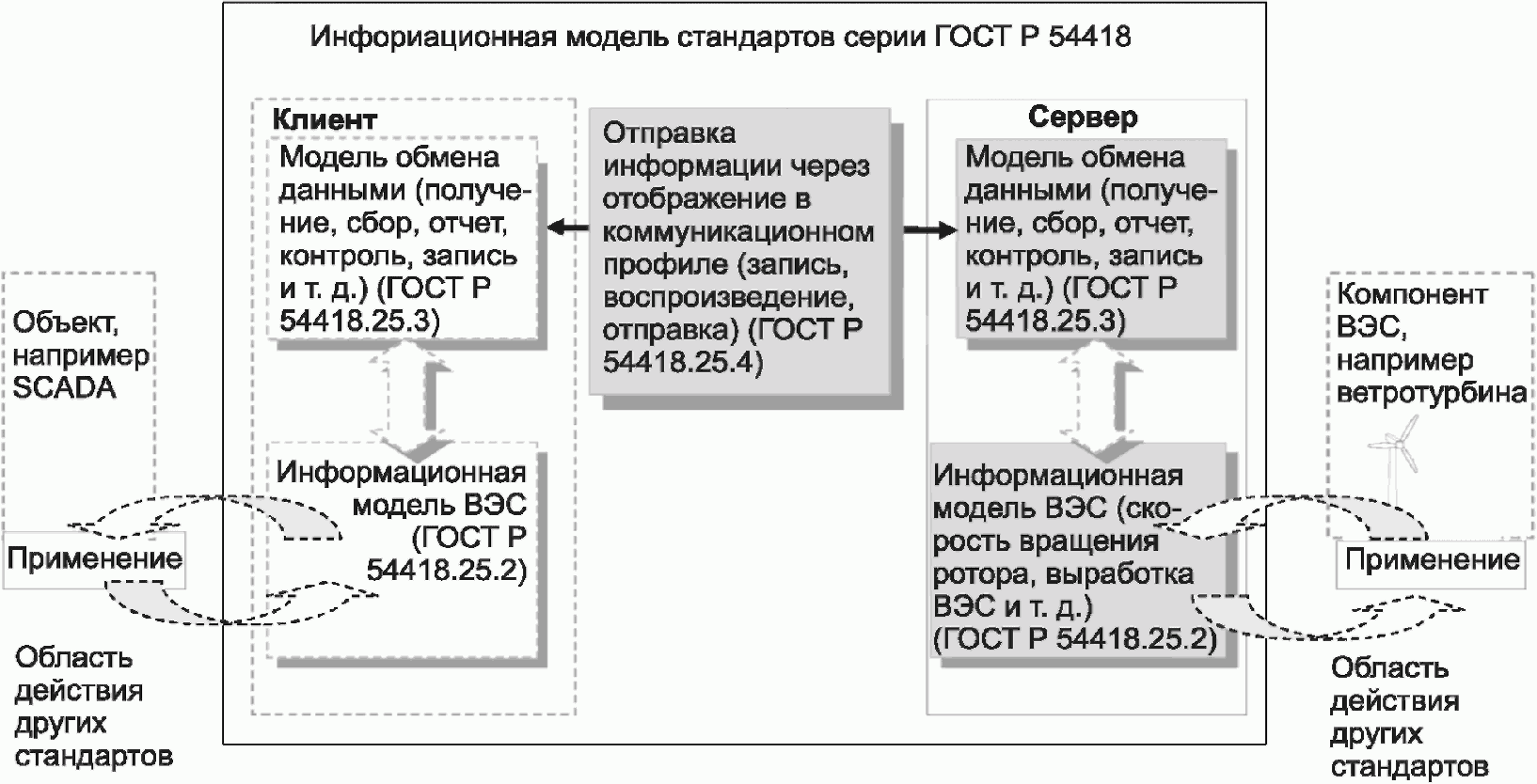

Рисунок 1 - Концептуальная коммуникационная модель
серии стандартов ГОСТ Р 54418.25
В соответствии с рисунком 1 серия стандартов ГОСТ Р 54418.25 характеризует сервер по следующим аспектам:
- информация, предоставленная компонентом ветроэлектростанций, например скорость вращения ротора ветроколеса или выработка электроэнергии за определенный промежуток времени, обрабатывается и становится общедоступной;
- средства обмена обработанными данными, охарактеризованные в настоящем стандарте;
- отображение обработанных данных в коммуникационном профиле, предусматривающем набор протоколов для их дальнейшей передачи.
Серия стандартов ГОСТ Р 54418.25 описывает моделирование данных, обмен данными и их отображение в специальных коммуникационных протоколах. В настоящем стандарте отсутствуют требования к тому, как и где выполняются коммуникационный интерфейс, интерфейс для прикладных программ, а также рекомендации по их исполнению. Цель настоящего стандарта состоит в том, чтобы информация, связанная с отдельным компонентом ветроэлектростанций (таким, как ветротурбина), была доступна для соответствующего логического устройства.
Серия стандартов ГОСТ Р 54418.25 описывает информационно-управляющие системы ветроэнергетических станций. Общий подход серии стандартов ГОСТ Р 54418.25 был выбран для представления обобщенных определений классов и служб таким образом, чтобы подробное изложение специальных пакетов протоколов, методов исполнения и управляющих систем было независимо друг от друга. Отображение этих обобщенных классов и служб в конкретных информационных системах не входит в область действия настоящего стандарта, но будет входить в область действия стандарта ГОСТ Р 54418.25.4.
ГОСТ Р 54418.25.4 подробно описывает информационную модель устройств и функций, связанных с их практическим применением в ветротурбинах. В частности, ГОСТ Р 54418.25.4 подробно описывает имена совместимых логических узлов, имена данных для связи между логическими устройствами компонентов ветроэнергетической станции, включает в себя отношения между логическими устройствами, логическими элементами и данными. Имена, описанные в серии стандартов ГОСТ Р 54418.25, используются для построения иерархической структуры, применяемой для связи с компонентами ВЭС.
Для достижения эксплуатационной совместимости все параметры в информационной модели нуждаются в строгом определении по отношению к синтаксису и семантике. Семантика этих параметров главным образом обеспечена именами, присвоенными логическим узлам и данным, которые они содержат, поскольку они определены в настоящем стандарте. Эксплуатационная совместимость будет проще, если большинство параметров будет определено принудительно.
Параметры с полной семантикой являются только одним из элементов, требующихся для достижения эксплуатационной совместимости. С того момента как параметры приняты интеллектуальным электронным устройством, надлежащее устройство соответственно нуждается в совместимых предметных алгоритмах в соответствии с ГОСТ Р 54418.25.3.
Настоящий стандарт используется для установления обобщенных определений логических устройств, логических узлов, классов данных и обобщенных классов общих данных. Эти обобщенные определения отражены в конкретных дополнительных определениях, которые нужно использовать в особых протоколах.
Совместимые имена логических узлов и определения имен данных, а также связанная с ними семантика описаны в настоящем стандарте.
Примечание - Серия стандартов ГОСТ Р 54418.25 фокусируется на общей информации, а не на информации конкретного производителя. Конкретные информационные элементы, которые, как правило, сильно различаются между реализацией конкретных производителей, могут быть, например, указаны в двухсторонних соглашениях, в группах пользователей или в изменениях к серии стандартов ГОСТ Р 54418.25.
1 Область применения
Настоящий стандарт описывает общие характерные признаки информационных моделей и классы общих данных, связанные с их практическим применением в ветротурбинах. Настоящий стандарт устанавливает классы общих данных по:
- установленному значению;
- коду состояния (значение состояния);
- устройствам сигнализации;
- командным сигналам;
- подсчету событий;
- продолжительности режима;
- состоянию системы сигнализации.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные и национальные стандарты:
ГОСТ 7.67-2003 (ИСО 3166-1:1997) Система стандартов по информации, библиотечному и издательскому делу. Коды названий стран
ГОСТ 7.75-97 Система стандартов по информации, библиотечному и издательскому делу. Коды наименований языков
ГОСТ 8.417-2002 Государственная система обеспечения единства измерений. Единицы величин
ГОСТ Р 54418.25.3-2014 Возобновляемая энергетика. Ветроэнергетика. Установки ветроэнергетические. Часть 25-3. Коммуникации для текущего контроля и управления ветровыми электростанциями. Процессы передачи информации при отслеживании состояния и управления ветроэлектрическими установками
ГОСТ Р МЭК 61850-7-1-2009 Сети и системы связи на подстанциях. Часть 7. Базовая структура связи для подстанций и линейного оборудования. Раздел 1. Принципы и модели
ГОСТ Р МЭК 61850-7-2-2009 Сети и системы связи на подстанциях. Часть 7. Базовая структура связи для подстанций и линейного оборудования. Раздел 2. Абстрактный интерфейс услуг связи (ACSI)
ГОСТ Р МЭК 61850-7-3-2009 Сети и системы связи на подстанциях. Часть 7. Базовая структура связи для подстанций и линейного оборудования. Раздел 3. Классы общих данных
ГОСТ Р МЭК 61850-7-4-2011 Сети и системы связи на подстанциях. Часть 7. Базовая структура связи для подстанций и линейного оборудования. Раздел 4. Совместимые классы логических узлов и классы данных
ГОСТ Р МЭК 61850-5-2011 Сети и системы связи на подстанциях. Часть 5. Требования к связи для функций и моделей устройств
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины и определения в соответствии с ГОСТ Р 54418.25.1, а также следующие термины с соответствующими определениями:
3.1 необязательный к исполнению (optional): Контент, который может быть дополнительно представлен в соответствии с серией стандартов ГОСТ Р 54418.25.
3.2 обязательный к исполнению (mandatory): Контент, который должен быть представлен в соответствии с серией стандартов ГОСТ Р 54418.25.
3.3 условный (conditional): Атрибут из класса общих данных, обеспечивающий выполнение серии стандартов ГОСТ Р 54418.25, если некоторое состояние данного элемента соответствует значению "ИСТИНА" (если ..., то ...).
4 Обозначения и сокращения
4.1 В настоящем стандарте применены следующие обозначения:
CDC - класс общих данных;
DC - класс данных;
IED - интеллектуальное электронное устройство (ИЭУ);
LCB - блок, управляющий процессом регистрации;
LD - логическое устройство;
LN - логический узел;
LPHD - логический узел информации о физическом устройстве;
RCB - подчиненный блок управления;
SBO - метод управления "Выбор перед исполнением";
WPP - ветроэлектростанция (ВЭС);
WT - ветротурбина (ВТ);
XML - расширенный язык разметки.
4.2 В настоящем стандарте применены сокращенные термины, используемые для составления имен классов данных, формируемых в логических узлах. Данные сокращенные термины приведены в таблице 1.
Пример - Сокращенный термин "RotPos" состоит из сокращений двух слов: "Rot", что означает ротор, и "Pos", что означает позиция. Таким образом, сокращенный термин означает "Позиция Ротора".
Таблица 1
Термины
Термин
Описание (англ.)
Описание (рус.)
A
Current
Ток
AC
AC
Переменный ток
Ack
Acknowledge
Подтверждение
Acs
Access
Доступ
Act
Actual
Действующий
Alm
Alarm
Сигнал тревоги
An
Analogue
Аналоговый
Ane
Anemometer
Анемометр
Ang
Angle
Угол
Alt
Altitude
Высота
At
Active (real)
Текущий
Atv
Activate
Включать
Av
Average
Средняя величина
Avl
Availability
Готовность данных
Az
Azimuth
Азимут
Bec
Beacon
Маяк
Bl
Blade
Лопасть
Blk
Blocked
Блокированный
Brg
Bearing
Опора (подшипник)
Brk
Brake
Тормоз
Cab
Cable
Кабель
Calc
Calculation
Вычисление
Ccw
Counter clockwise
Движение против часовой стрелки
Ch
Characteristic
Характеристика
Chg
Change
Изменение
Chk
Check
Проверка
Chrg
Charge
Заряд
Cl
Cooling
Охлаждение
Cm
Command
Команда
Cnv
Converter
Преобразователь частоты
Ct
Counting
Счет времени
Ctl
Control
Контроль, управление
Cw
Clockwise
Движение по часовой стрелке
d
Description
Описание
Dat
Data
Данные
Db
Deadband
Мертвая зона
DC
Direct Current
Постоянный ток
Dcl
DC-link
Вставка постоянного тока
Dec
Decrease
Уменьшение
Dehum
De-humidifier
Установка для осушки воздуха
Del
Delta
Дельта-функция
Det
Detection
Обнаружение
Dir
Direction
Направление
Disp
Displacement
Отклонение
Dly
Daily
Расходный
Dmd
Demand
Электропотребление, нагрузка
Drv
Drive
Накопитель, привод генератора
Dn
Down
Отказ
Egy
Energy
Энергия
Elev
Elevator
Подъемник
Emg
Emergency
Аварийная ситуация, выход из строя
En
Enable
Разрешающий сигнал
Ent
Entrance
Вход
Ety
Empty
Пустая тара
Evt
Event
Событие
Ex
External
Внешний объект
Exp
Expired
Недействительный
Ext
Excitation
Намагничивание током
Flsh
Flash
Сверкание
Flt
Fault
Короткое замыкание, отказ
Ftr
Filter
Фильтр
Gbx
Gearbox
Редуктор
Gra
Gradient
Градиент
Gri
Grid
Энергосистема, батарея, сеть
Gn
Generator
Генератор
Gs
Grease
Смазочное вещество
Hi
High
Верхний уровень
Hly
Hourly
Ежечасно
Hor
Horizontal
Горизонтальный
Ht
Heating
Нагрев, теплоснабжение
Htex
Heat-exchanger
Теплообменник
Hum
Humidity
Влажность
Hy
Hydraulic
Гидравлика
Hz
Frequency
Частота тока
Ice
Ice
Лед
Id
Identifier
Устройство идентификации
Idl
Idling
Режим холостого хода
Inc
Increase
Увеличение
Inj
Injection
Подача сигнала, подпитка током
Inl
Inline
Встраиваемый
Inlet
Inlet
Гнездо, приемное отверстие, впускной клапан
Inst
Instantaneous
Мгновенный
Intl
Internal
Внутреннее сопротивление
Lev
Level
Уровень, установка
Log
Log
Запись, регистр
Lift
Lift
Аэродинамическая подъемная сила
Lim
Limit
Ограничение
Lo
Low
Понижение
Lu
Lubrication
Смазка, смазочная система
Lum
Luminosity
Яркость, световая отдача
Man
Manual
Инструкция
Max
Maximum
Максимум
Met
Meteorological
Метеорологический
Min
Minimum
Минимум
Mly
Monthly
Ежемесячный
Mod
Mode
Режим
Mthd
Method
Технология, метод
Mul
Multiplier
Мультипликатор
Mx
Measurement
Измерение
Nac
Nacelle
Гондола
Num
Number (size)
Размер
Of
Off line
Автономный режим
Oil
Oil
Масло
Op
Operate, Operating
Управление, управлять
Oper
Operator
Оператор, пользователь
Ov
Over
Избыток
Per
Period, Periodic
Период, периодичность
PF
Power factor
Коэффициент мощности,
Ph
Phase
Фаза
Pmp
Pump
Насос, генератор накачки
Pl
Plant
Электростанция
Plu
Pollution
Загрязнение
Pos
Position
Местоположение, положение
Pres
Pressure
Давление
Prod
Production
Выработка
Pt
Pitch
Регулирование угла атаки лопастей
Ptr
Pointer
Указатель
Pwr
Power
Мощность
q
Quality
Качество
Rdy
Ready
Состояние готовности
Rep
Report
Отчет, описание
Rms
Root-mean-square
Среднеквадратичное значение
Rng
Range
Диапазон
Roof
Roof
Крыша, покрытие
Rot
Rotor (windturbine)
Ротор ветроколеса
Rs
Reset
Возврат в исходное положение, сброс данных
React
Reactive
Реактивный
Rtr
Rotor (generator)
Ротор генератора
Sdv
Standart deviation
Стандартное отклонение
Sev
Severity
Степень жесткости, серьезность ошибки
Seq
Sequence
Порядок, последовательность
Shf
Shaft
Ось, шахта
Smk
Smoke
Дым
Smp
Sampled
Выборка значений
Sp
Setpoint
Установка
Spd
Speed
Скорость
Src
Source
Источник электроэнергии
St
Status
Положение, Состояние
Sta
Stator
Статор
Stdby
Standby
Резервное оборудование, ожидание
Stop
Stop
Стоп
Str
Start
Старт, запуск
Sw
Switch
Выключатель
Sys
System
Система
t
Timestamp
Метка времени
Tm
Timer
Датчик времени
Tmp
Temperature
Температура
Tot
Total
Итог, суммировать
Tow
Tower
Башня
Tra
Transient
Скачок напряжения, переходное состояние
Trf
Transformer
Трансформатор
Trg
Trigger
Сигнал запуска, пусковое устройство
Torq
Torque
Крутящий момент
Tur
Turbine
Турбина
Un
Under
Под
Urg
Urgent
Срочный, неотложный
V
Voltage
Напряжение
VA
Apparent power
Полная мощность
Val
Value
Показатель, значение
Vals
Values
Значения
Ver
Vertical
Вертикаль
Vib
Vibration
Вибрация
Vis
Visibility
Поле обзора
Wd
Wind (power)
Ветер (мощность)
Wly
Weekly
Еженедельно
Wup
Wind up
Взвод, закручивание
Xdir
X-direction
X-направление
Ydir
Y-direction
Y-направление
Yly
Yearly
Ежегодно
Yw
Yaw
Поворот вокруг вертикальной оси
5 Общие положения
5.1 Классы логических узлов
Существуют два класса логических узлов:
- система специальных логических узлов;
- специальные логические узлы.
Система специальных логических узлов должна содержать в себе всю общую информацию для управляющих устройств, а также независимую ветроэнергетическую информацию. Специальные логические узлы ВЭС должны получать всю обязательную информацию от системы логических узлов.
Все классы логических узлов, описанные в настоящем стандарте, наследуют свою структуру от обобщенного класса логических узлов (LN, см. рисунок 2) описанного в ГОСТ Р МЭК 61850-7-2 (9.1.1). Кроме класса логических узлов информации о физическом устройстве (LPHD) все классы логических узлов (LLNO и специальных LN ВЭС), описанные в настоящем стандарте, наследуют, по крайней мере, всю обязательную информацию от общих логических узлов (общие LN).

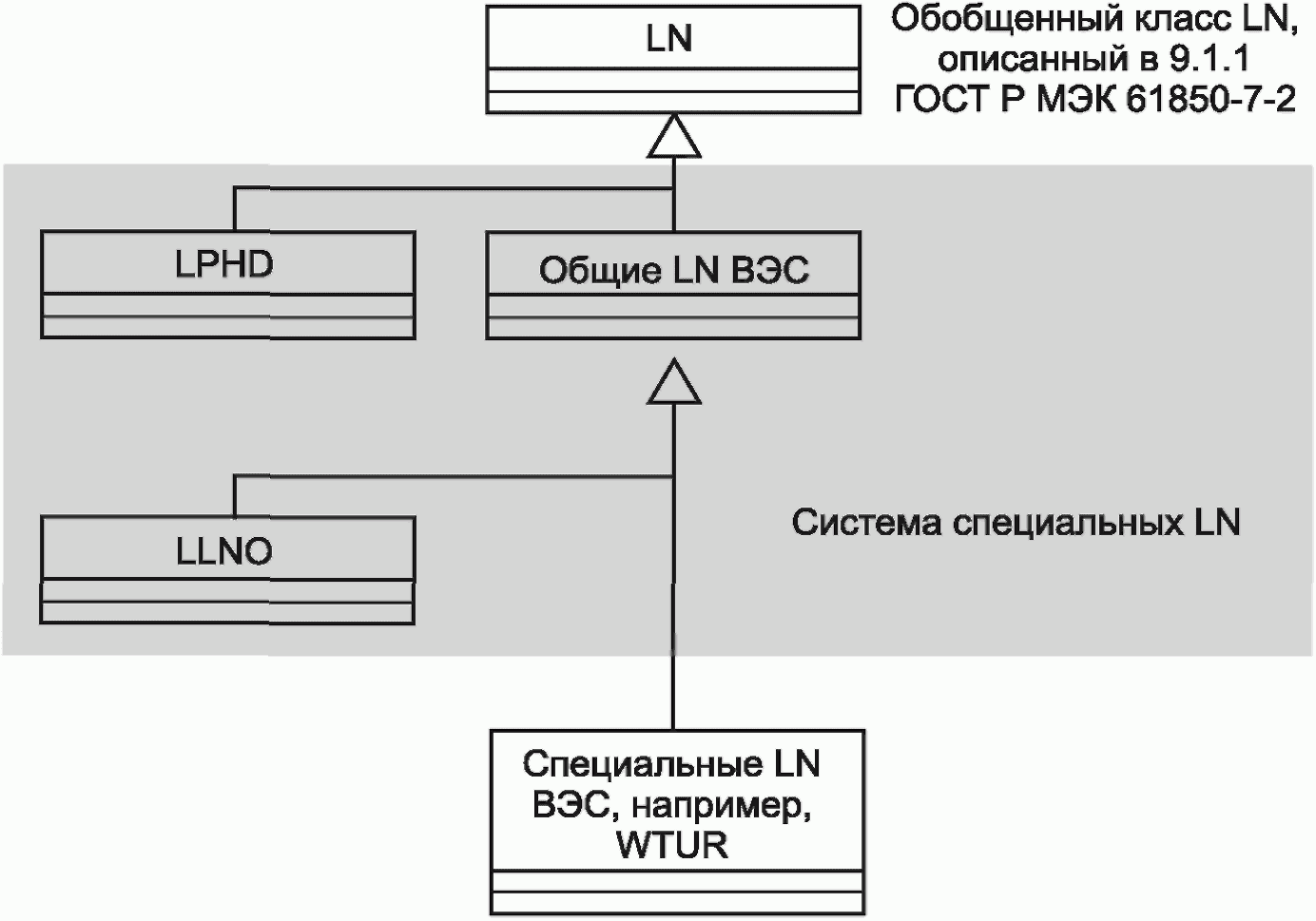

Рисунок 2 - Связь между логическими узлами
Все системы специальных логических узлов, приведенные в таблице 2, являются обязательными. Нулевой логический узел (LLNO) выдает общую информацию о логическом устройстве, а логический узел информации о физическом устройстве (LPHD) выдает общую информацию об устройстве, управляющем логическим устройством в целом (см. ГОСТ Р МЭК 61850-7-1, 8.2).
Таблица 2
Системы специальных логических узлов
Класс LN
Описание
О/Н
LLNO
Нулевой логический узел
О
LPHD
Логический узел информации о физическом устройстве
О
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
Информация о ВЭС должна быть распределена по специальным логическим узлам ВЭС. Как правило, распределение информации о ВЭС по логическим узлам - это независимый процесс, и моделирующие методы позволяют сделать его универсальным. С точки зрения стандартизации рекомендуется, чтобы вся информация о ВЭС была сформирована однозначно и одним и тем же способом. В таблице 3 показано, как информация о ВЭС распределяется по логическим узлам.
Таблица 3
Специальные логические узлы ВЭС
Класс LN
Описание
О/Н
WTUR
Общие данные о ветротурбине
О
WALM
Данные системы сигнализации ВЭС
Н
WMET
Метеорологические данные на ВЭС
Н
WAPC
Данные системы контроля активной мощности ВЭС
Н
WRPC
Данные системы контроля реактивной мощности ВЭС
Н
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
ВЭС состоит из нескольких компонентов, включающих одну и более ветротурбину. В таблице 4 показано распределение логических узлов по ветротурбине. В каждой модели ветротурбины должны быть логические узлы (обязательные к установке), приведенные в таблице 4. Несмотря на то что некоторые логические узлы являются необязательными для установки, рекомендуется использовать все логические узлы, перечисленные в таблицах 3 и 4, с их минимальным сокращением.
Таблица 4
Специальные классы логических узлов ветротурбин
Класс LN
Описание
О/Н
WTUR
Общие данные о ветротурбине
О
WROT
Данные о роторе ветротурбины
О
WTRM
Данные о мультипликаторе ветротурбины
Н
WGEN
Данные о генераторе ветротурбины
О
WCNV
Данные о частотном преобразователе ветротурбины
Н
WTRF
Данные о трансформаторе ветротурбины
Н
WNAC
Данные о гондоле ветротурбины
О
WYAW
Данные о системе ориентации по ветру ветротурбины
О
WTOW
Данные о башне ветротурбины
Н
WALM
Данные системы сигнализации ВЭС
О
WSLG
Запись данных о состоянии ветротурбины
Н
WALG
Запись аналоговых данных о состоянии ветротурбины
Н
WREP
Отчетные данные о ветротурбине
Н
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
В соответствии с таблицами 3 и 4, данные главным образом формируются системой классов LN, распределенных по элементам ветротурбины. Полезное практическое исключение затрагивает данные системы сигнализации: все системы сигнализации должны быть собраны в отдельном логическом узле.
Отдельные логические узлы для зарегистрированных событий (состояний, аварийных сигналов, команд, счетчиков событий, таймеров состояния) и аналоговых временных рядов (длительность периода работы, нагрузки, запись скачков напряжения) должны формировать хронологический ряд зарегистрированных данных.
Кроме общих характеристик для всех турбин (вне зависимости от производителя), большинство характеристик на практике обусловлены конструкцией турбины, производителем и уровнем развития технологий изготовления турбин. По этой причине при формировании инструкций класс данных характеризует имена, представляющие специальные данные в специальных логических узлах ВЭС, которые ориентированы на наиболее распространенные и современные конструкции ветротурбин, а именно трехлопастные с изменяемой скоростью вращения, регулируемым углом атаки лопастей (электрическим/гидравлическим приводом) и мультипликатором (редуктором). В случае добавления данных, образованных др. системами ветротурбин или их элементами, новые классы данных или специализированные классы данных должны быть описаны для существующих LN. Добавленные LN также должны быть описаны.
Семантика имен классов данных и семантические определения перечислены в алфавитном порядке и описаны в 6.3. Единицы и коэффициенты, связанные с классами данных, приведены в приложении В.
Подход к моделированию, включающий основную табличную структуру логического узла, описан в ГОСТ Р 54418.25.1.
ИС NORMPROD: примечание.
Текст дан в соответствии с официальным текстом документа.
Стандартизированные имена классов логических узлов пишутся с прописной буквы. Имена данных первого уровня в структуре (под уровнем логических узлов) начинаются с пишутся буквы, а характерные имена и имена данных второго и нижестоящих уровней в структуре пишутся со строчной буквы.
5.2 Использование классов логических узлов
Классы логических узлов, описанные в настоящем стандарте, например WTUR, WROT и др., относящиеся к иным стандартам, например XCBR и MMXU из ГОСТ Р МЭК 61850-7-4, должны быть реализованы в реальных системах. На рисунке 3 приведен пример ветротурбины, использующей несколько образцов логических узлов.

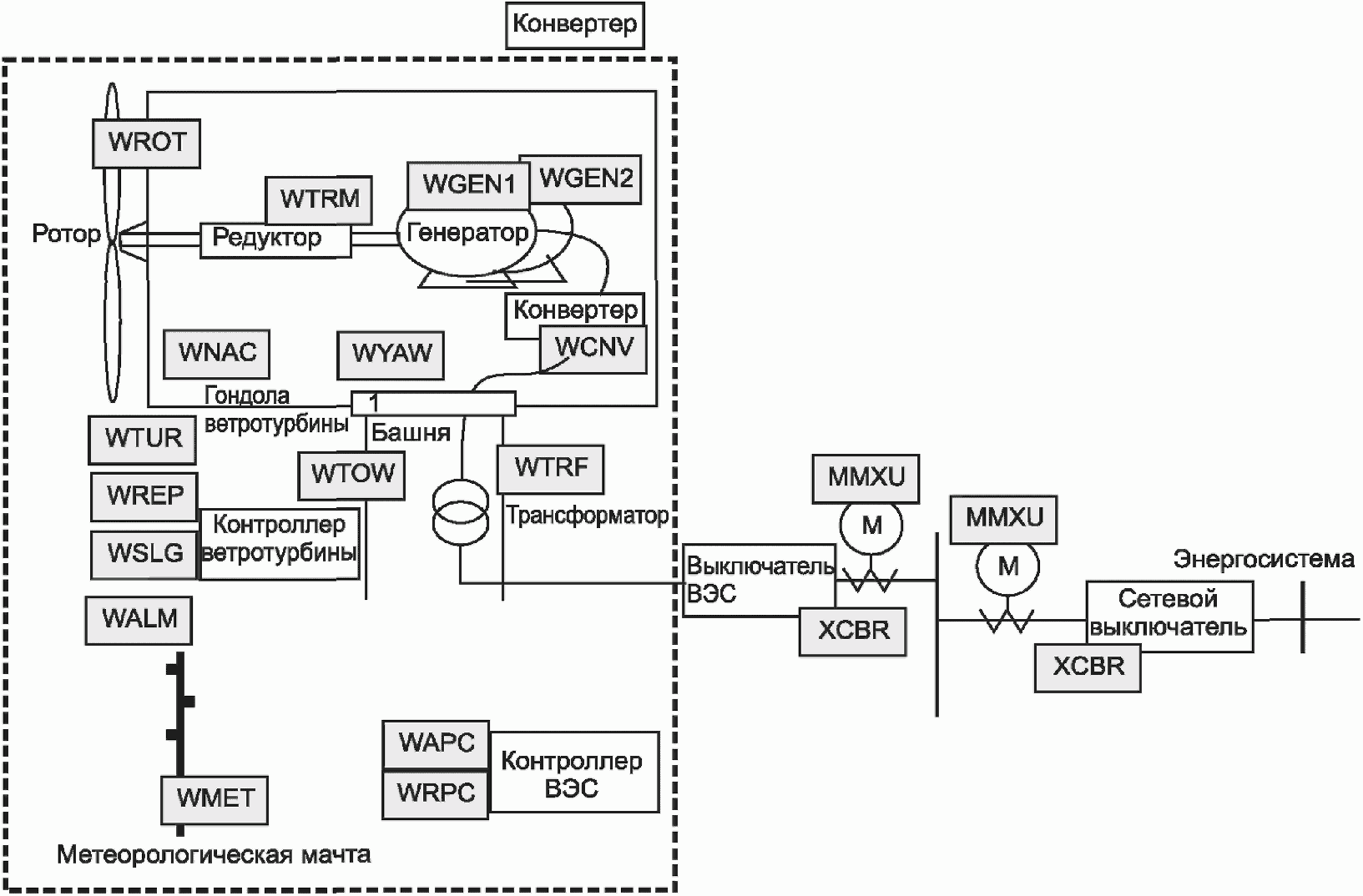

1 - Система ориентации по ветру
Рисунок 3 - Использование логических узлов
Логические узлы, примеры которых приведены на рисунке 3, предоставляют данные от ветротурбины WTUR, системы слежения за ветром WYAW, преобразователя частоты WCNV и др. Примеры наименований, также приведенные на рисунке 3, например WGEN1 и WGEN2, обозначают разные генераторы. На рисунке 3 приведена установленная электрическая система связи, объединяющая измерения MMXU, выключатель XCBR и др. MMXU и XCBR и др. логические узлы относятся к другим электрическим системам и описаны в ГОСТ Р МЭК 61850-7-3.
5.3 Расширения имен данных, используемых в информационной модели
Информационная модель, описанная в разделе 6, может быть расширена дополнительными логическими узлами и данными для индивидуального исполнения. Если применяются различная топология (например, различные генераторы и редукторы) или большое количество различных датчиков (температура, ток) для мониторинга, то пользователь может свободно задавать соответствующие данные к добавляемым именам данных. Любые данные могут быть добавлены к любому логическому узлу.
Образцы расширения для LN, классов данных и данных приведены в ГОСТ Р МЭК 61850-7-4 (приложение А). Понятие пространства имен описано в ГОСТ Р МЭК 61850-7-1 (раздел 14) и позволяет описать любое расширение пространства имен, различающихся уникальными идентификаторами.
6 Классы логических узлов ветроэлектростанций
6.1 Система специальных логических узлов
6.1.1 Класс общих логических узлов ветроэлектростанций
Специальные совместимые классы логических узлов ветротурбины, описанные в настоящем стандарте, являются специализациями для класса общих логических узлов ветротурбины, как показано в таблице 5.
Таблица 5
Класс общих логических узлов ветроэлектростанций
Имя атрибута
Тип атрибута
Пояснение
О/Н
LNName
Имя логического узла. Должно передаваться из класса логических узлов (см. ГОСТ Р МЭК 61850-7-4 (9.1.1))
Данные
Обязательные данные логических узлов (должны быть получены всеми логическими узлами LN, кроме LPHD)
NamePlt
LPL
Указатель (получено ГОСТ Р МЭК 61850-7-4)
О
Необязательные данные логических узлов
Mod
INC
Режим (получено ГОСТ Р МЭК 61850-7-4)
Н
Beh
INS
Поведение (получено из ГОСТ Р МЭК 61850-7-4)
Н
Health
INS
Состояние (получено из ГОСТ Р МЭК 61850-7-4)
Н
Loc
SPS
Местная операция (получено из ГОСТ Р МЭК 61850-7-4)
Н
EEHealth
INS
Состояние внешнего оборудования (получено из ГОСТ Р МЭК 61850-7-4)
Н
EEName
WDPL
Указатель внешнего оборудования
Н
OpCntRs
INC
Счетчик числа переключения в исходное состояние (получено из ГОСТ Р МЭК 61850-7-4)
Н
OpCnt
INS
Счетчик числа переключений (получено из ГОСТ Р МЭК 61850-7-4)
Н
OpTmh
INS
Время работы (получено из ГОСТ Р МЭК 61850-7-4)
Н
Данные для статистической обработки
CalcExp
SPS
Период вычисления истек
Н
CalcStr
SPC
Начать вычисления во время работы (если задано) или немедленно
Н
CalcPer
ING
Вычисления периода статистических данных, с
Н
CalcSrc
ORG
Ссылка на источник данных логических узлов
Н
CalcMthd
ING
Числовые методы получения статистических данных. Допустимые параметры:
PRES | MIN | MAX | TOTMIN | TOTMAX | AVG | SDV
Н
Примечание - Все пять атрибутов данных для статистической обработки должны быть определены, если поддерживается режим статистических данных.

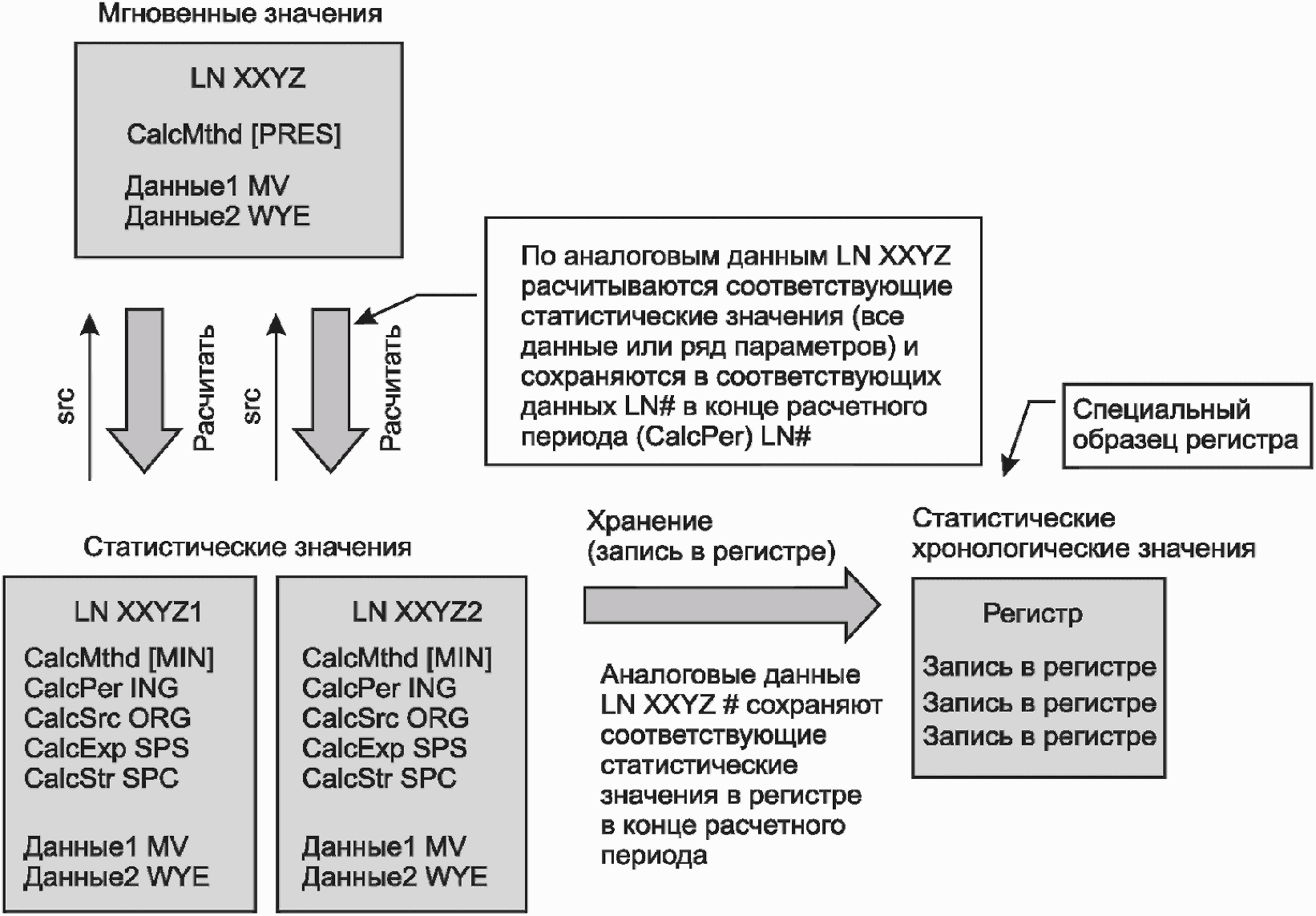

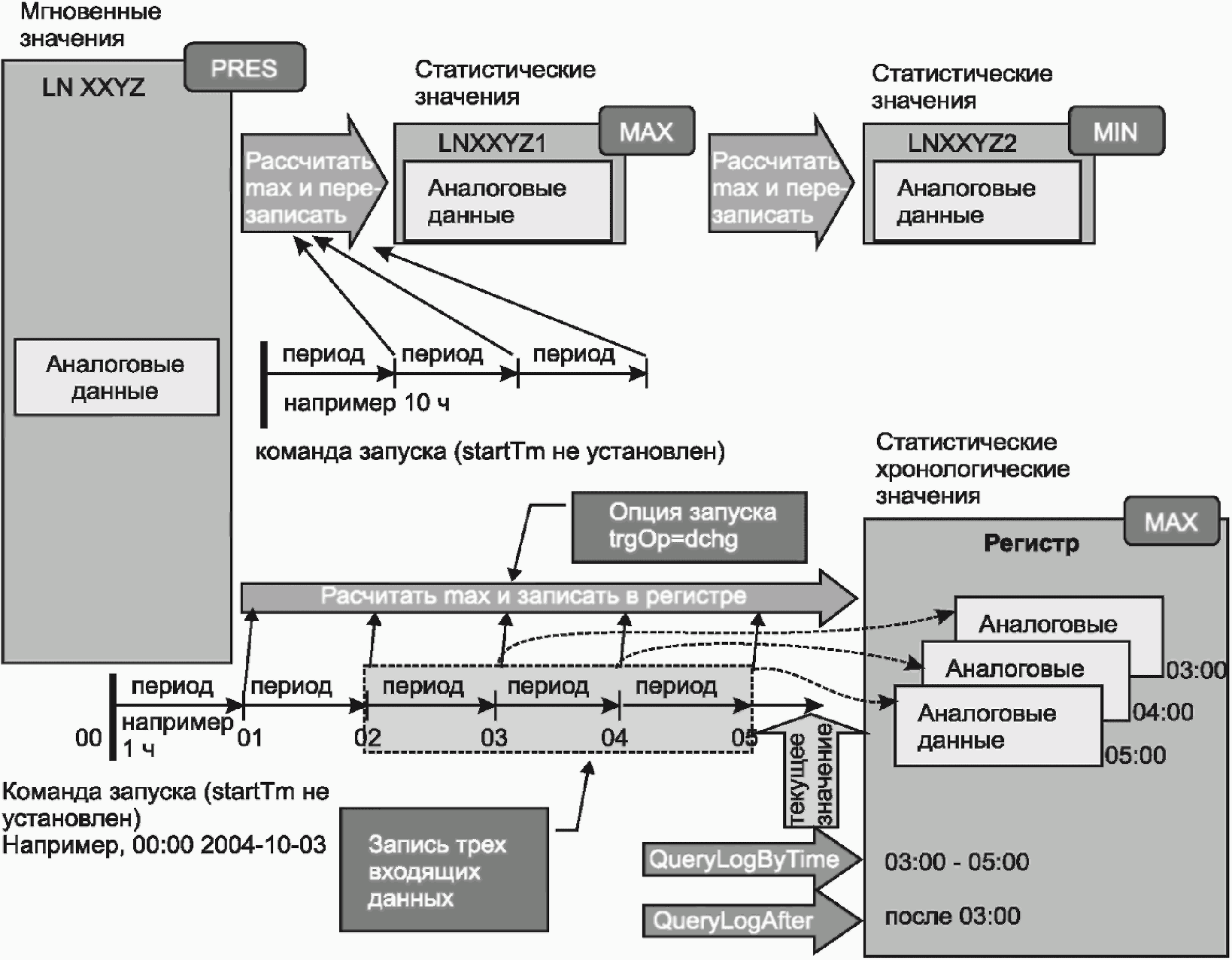

Данные CalcMthd должны быть включены во все логические узлы, которые отображают аналоговую или цифровую информацию, если числовой метод является неоднородным - PRES. Данные CalcExp, CalcStr, CalcPer и CalcSrc должны быть включены во все логические узлы, содержащие статистические данные (MIN, MAX и др.).
Специализация класса общих логических узлов ВЭС заключается в том, что они должны получать всю требуемую информацию от специальных логических узлов ВЭС (см. таблицу 3). Для необязательных данных логических узлов существуют три варианта специализации:
- не получать специальные группы данных;
- получать специальные группы данных и передавать их как необязательные;
- получать специальные группы данных и описывать их как обязательные.
6.1.2 Нулевой логический узел (LLNO)
Нулевой логический узел (LLNO) должен использоваться для направления общих результатов в логические устройства, как описано в таблице 6.
Таблица 6
Класс LLNO
Класс LLNO
Имя атрибута
Тип атрибута
Пояснение
О/Н
LN должен получать все обязательные данные от класса общих логических узлов ВЭС (см. 6.1.1)
О
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
Класс LLNO отображает информацию, которая является специальной для логических устройств. Указатель LLNO отображает корневое имя, пространство (пространство имен логического устройства, IdNs (сеть интегрированных данных)) для логического устройства. Пространство имен также применимо для имен, полученных из других стандартов. Только одно пространство имен логического устройства должно быть использовано в конкретном логическом устройстве, т.е. только одна версия может быть использована в отдельном логическом устройстве.
6.1.3 Логический узел информации о физическом устройстве (LPHD)
Логический узел информации о физическом устройстве (LPHD) должен формировать общие результаты о физических устройствах, как описано в таблице 7.
Таблица 7
Класс логических узлов физического состояния устройства
Класс LPHD
Имя атрибута
Тип атрибута
Пояснение
О/Н
LNName
Имя логического узла. Должно передаваться из класса логических узлов (см. ГОСТ Р МЭК 61850-7-2 (9.1.1))
Данные
PhyNam
WDLP
Указатель физического устройства (см. 7.4.2.2)
О
PhyHealyh
INS
Состояние физического устройства
(получено из ГОСТ Р МЭК 61850-7-4)
О
OutOv
SPS
Переполнение буфера выходного канала
(получено из ГОСТ Р МЭК 61850-7-4)
Н
Proxy
SPS
Показывает, если LD является модулем-посредником
(получено из ГОСТ Р МЭК 61850-7-4)
О
InOv
SPS
Переполнение буфера входного канала
(получено из ГОСТ Р МЭК 61850-7-4)
Н
NumPwrUp
INS
Счет количества раз повышения мощности
(получено из ГОСТ Р МЭК 61850-7-4)
Н
WrmStr
INS
Счет количества горячих пусков
(получено из ГОСТ Р МЭК 61850-7-4)
Н
WacTrg
INS
Фиксация количества раз восстановления схемы безопасности
(получено из ГОСТ Р МЭК 61850-7-4)
Н
PwrUp
SPS
Зафиксированное повышение мощности
(получено из ГОСТ Р МЭК 61850-7-4)
Н
PwrDn
SPS
Зафиксированное понижение мощности
(получено из ГОСТ Р МЭК 61850-7-4)
Н
PwrSupAlm
SPS
Сигнализация о неисправности цепи питания
(получено из ГОСТ Р МЭК 61850-7-4)
Н
RsStat
SPC
Обнуление статистики устройства
(получено из ГОСТ Р МЭК 61850-7-4)
Н
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
6.2 Специальные логические узлы ветроэлектростанции
6.2.1 Логический узел WTUR (общие данные о ветротурбине)
Логический узел WTUR (общие данные о ветротурбине) включает в себя классы данных, которые представляют общую информацию о ветротурбине, в соответствии с таблицей 8. Этот логический узел является обязательным, вследствие чего обязательные классы данных, описанные в таблице 8, должны соответствовать требованиям совместимости, указанным в настоящем стандарте.
Таблица 8
Логический узел WTUR (общие данные о ветротурбине)
Класс WTUR
Имя атрибута
Тип атрибута
Пояснение
О/Н
LN должен получать все обязательные данные от класса общих логических узлов ВЭС (см. 6.1.1)
О
Данные
Общие данные
AvlTmRs
TMS
Допустимое время работы ветротурбины (определено изготовителем)
Н
OpTmRs
TMS
Срок службы ветротурбины (определено изготовителем)
Н
StrCnt
CTE
Количество запусков турбины (определено изготовителем)
Н
StopCnt
CTE
Количество остановок турбины (определено изготовителем)
Н
TotWh
CTE
Полная выработка активной мощности
О
TotVArh
CTE
Полная выработка реактивной мощности
Н
DmdWh
BCR
Электропотребление активной энергии (установленное по умолчанию направление электропотребления: энергия поступает к ветротурбине с шин подстанции)
Н
DmdVArh
BCR
Электропотребление реактивной энергии (установленное по умолчанию направление электропотребления: энергия поступает к ветротурбине с шин подстанции)
Н
Класс WTUR
SupWh
BCR
Выдача активной энергии (установленное по умолчанию направление электроснабжения: энергия поступает от ветротурбины к шинам подстанции)
Н
SupVArh
BCR
Выдача реактивной энергии (установленное по умолчанию направление электроснабжения: энергия поступает от ветротурбины к шинам подстанции)
Н
Данные о состоянии ветротурбины
TurSt
STV
Состояние ветротурбины
О
Аналоговые данные
W
MV
Производство активной мощности
О
VAr
MV
Производство реактивной мощности
Н
Данные системы управления
SetTurOp
CMD
Рабочие команды ветротурбины
О
VArOvW
CMD
Приоритет обратных команд перед прямыми командами ветротурбины
Н
VArRefPri
CMD
Приоритет обратной команды изменения уставки ветротурбины
Н
Класс WTUR
DmdW
SPV
Установка производства активной мощности ветротурбины
Н
DmdVAr
SPV
Установка производства реактивной мощности ветротурбины
Н
DmdPF
SPV
Установка турбины
Н
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
6.2.2 Логический узел WROT (данные о роторе ветротурбины)
Логический узел WROT (данные о роторе ветротурбины) должен включать в себя классы данных, которые представляют информацию о роторе ветротурбины. Этот логический узел является обязательным, по крайней мере, обязательные описанные классы данных должны соответствовать требованиям совместимости, указанным в настоящем стандарте.
Класс данных ориентирован на трехлопастной ротор и активную систему (электрическую/гидравлическую) изменения угла атаки лопастей. Для активной системы изменения угла атаки лопастей рекомендуется устанавливать угол для каждой лопасти отдельно.
В случае различных конфигураций ротора (например, двухлопастных ветротурбин) или др. установленного оборудования (например, датчик льда или молниеотвод, датчик определения положения лопасти, оборудование бесперебойного электроснабжения) пользователь может задать соответствующие данные о роторе ветротурбины к добавляемым именам данных (см. таблицу 9).
Таблица 9
Логический узел WROT (данные о роторе ветротурбины)
Класс WROT
Имя атрибута
Тип атрибута
Пояснение
О/Н
LN должен получать все обязательные данные от класса общих логических узлов ВЭС (см. 6.1.1)
О
Данные
Общие данные
Данные о состоянии
RotSt
STV
Состояние ротора
Н
BlStBl1
STV
Состояние лопасти 1
Н
BlStBl2
STV
Состояние лопасти 2
Н
BlStBl3
STV
Состояние лопасти 3
Н
PtCtlSt
STV
Состояние системы регулирования угла атаки лопастей
Н
Аналоговые данные
RotSpd
MV
Значение скорости ротора со стороны ветроколеса
Н
RotPos
MV
Угол установки ротора
Н
HubTmp
MV
Температура в ступице ротора
Н
Класс WROT
PtHyPresBl1
MV
Давление в гидравлической системе регулирования угла атаки лопастей для лопасти 1
Н
PtHyPresBl2
MV
Давление в гидравлической системе регулирования угла атаки лопастей для лопасти 2
Н
PtHyPresBl3
MV
Давление в гидравлической системе регулирования угла атаки лопастей для лопасти 3
Н
PtAngSpBl1
MV
Значение уставки угла в системе регулирования угла атаки лопастей для лопасти 1
Н
PtAngSpBl2
MV
Значение уставки угла в системе регулирования угла атаки лопастей для лопасти 2
Н
PtAngSpBl3
MV
Значение уставки угла в системе регулирования угла атаки лопастей для лопасти 3
Н
PtAngValBl1
MV
Значение угла атаки для лопасти 1
Н
PtAngValBl2
MV
Значение угла атаки для лопасти 2
Н
PtAngValBl3
MV
Значение угла атаки для лопасти 3
Н
Данные системы управления
BlkRot
CMD
Привести ротор в блокированное состояние
Н
PtEmgChk
CMD
Проверка аварийной системы в системе регулирования угла атаки лопастей
Н
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
6.2.3 Логический узел WTRM (данные о трансмиссии ветротурбины)
Логический узел WTRM (данные о трансмиссии ветротурбины) должен включать в себя классы данных, которые представляют собой информацию о трансмиссии ветротурбины. Данный логический узел является необязательным. В таблице 10 приведены классы данных для обычной конфигурации трансмиссии ветротурбины, состоящей из тихоходного вала ветроколеса, многоступенчатого редуктора, быстроходного вала и механического тормоза с гидравлическим приводом.
В случае различных конфигураций трансмиссии ветротурбины (например, применение прямого привода, одноступенчатого редуктора) или наличия др. установленного оборудования (например, датчиков, электромеханического тормоза) пользователь может адаптировать или расширить классы данных, как приведено в таблице 10.
Таблица 10
Логический узел WTRM (данные о трансмиссии ветротурбины)
Класс WTRM
Имя атрибута
Тип атрибута
Пояснение
О/Н
LN должен получать все обязательные данные от класса общих логических узлов ВЭС (см. 6.1.1)
О
Данные
Общие данные
Данные о состоянии
BrkOpMod
STV
Состояние тормоза вала
Н
LuSt
STV
Состояние смазочной (масляной) системы редуктора
Н
FtrSt
STV
Состояние системы фильтров
Н
ClSt
STV
Состояние системы охлаждения мультипликатора (редуктора)
Н
HtSt
STV
Состояние системы теплоснабжения
Н
OilLevSt
STV
Состояние уровня масла в отстойнике редуктора
Н
OfFltSt
STV
Состояние отключенного фильтра
Н
InlFltSt
STV
Состояние включенного фильтра
Н
Аналоговые данные
TrmTmpShfBrg1
MV
Измерение температуры подшипника вала 1
Н
TrmTmpShfBrg2
MV
Измерение температуры подшипника вала 2
Н
TrmTmpGbxOil
MV
Измерение температуры масла в редукторе
Н
TrmTmpShfBrk
MV
Измерение температуры тормоза вала (поверхности)
Н
VibGbx1
MV
Измерение вибрации в редукторе 1
Н
VibGbx2
MV
Измерение вибрации в редукторе 2
Н
GsLev
MV
Уровень смазки в смазочной системе главных подшипников
Н
GbxOilLev
MV
Уровень масла в отстойнике редуктора
Н
GbxOilPres
MV
Давление масла в редукторе
Н
BrkHyPres
MV
Гидравлическое давление на тормоз вала
Н
OfFlt
MV
Засорение выключенного фильтра
Н
InlFlt
MV
Засорение включенного фильтра
Н
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
6.2.4 Логический узел WGEN (данные о генераторе ветротурбины)
Логический узел WGEN (данные о генераторе ветротурбины) должен включать в себя классы данных, которые представляют информацию о генераторе ветротурбины. Данный логический узел является обязательным. Все обязательные данные, приведенные в таблице 11, должны соответствовать требованиям совместимости, установленным в серии стандартов ГОСТ Р 54418.25.
Таблица 11
Логический узел WGEN (данные о генераторе ветротурбины)
Класс WGEN
Имя атрибута
Тип атрибута
Пояснение
О/Н
LN должен получать все обязательные данные от класса общих логических узлов ВЭС (см. 6.1.1)
О
Данные
Общие данные
OpTmMod
TMS
Время работы генератора
Н
Данные о состоянии
GnOpMode
STV
Режим работы генератора
Н
ClSt
STV
Состояние системы охлаждения генератора
Н
Аналоговые данные
Spd
MV
Частота вращения генератора
О
W
WYE
Активная мощность генератора
Н
VAr
WYE
Реактивная мощность генератора
Н
GnTmpSta
MV
Измерения температуры статора генератора
Н
GnTmpRtr
MV
Измерения температуры ротора генератора
Н
GnTmpInlet
MV
Измерения температуры входящего(-ей) воздуха (воды) в генератор
Н
StaPPV
DEL
Межфазное (линейное) напряжение на выводах статора трехфазного генератора
Н
StaPhV
WYE
Фазное напряжение (по отношению к земле) на выводах статора трехфазного генератора
Н
StaA
WYE
Фазный ток статора трехфазного генератора
Н
RtrPPV
DEL
Межфазное (линейное) напряжение на выводах ротора трехфазного генератора
Н
RtrPhV
WYE
Фазное напряжение (по отношению к земле) на выводах ротора трехфазного генератора
Н
RtrA
WYE
Фазный ток ротора трехфазного генератора
Н
RtrExtDC
MV
Ротор с системой возбуждения постоянным током
Н
RtrExtAC
MV
Ротор с системой возбуждения переменным током
Н
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
Классы данных ориентированы на управление асинхронным генератором двойной подачи с регулируемой частотой вращения или на синхронные генераторы (с системой возбуждения на постоянном токе).
Если в ветротурбине применен генератор, отличный от описанной в таблице 11 конфигурации (например, генератор с постоянной частотой вращения, генератор с двухскоростной частотой вращения, многополюсный генератор, ротор с постоянными магнитами, многофазный генератор), или установлены дополнительные датчики (температуры, силы тока, контроля воздушных зазоров), используемые для мониторинга, то пользователь может задать соответствующие данные о генераторе с помощью дополнительных имен данных.
В случае, если на ветротурбине установлены два генератора (тихоходный, быстроходный), то рекомендуется использовать два логических элемента: WGEN1 и WGEN2.
6.2.5 Логический узел WCNV (данные о частотном преобразователе ветротурбины)
Логический узел WCNV (данные о частотном преобразователе ветротурбины) должен включать в себя классы данных, которые представляют информацию о частотном преобразователе ветротурбины. Данный логический узел является необязательным, но если в нем используются обязательные данные, приведенные в таблице 12, то они должны соответствовать требованиям совместимости, установленным в серии стандартов ГОСТ Р 54418.25.
Имена данных, перечисленные в таблице 12, ориентированы на сдвоенные частотные преобразователи (переменный ток - постоянный ток - переменный ток) для регулирования частоты вращения асинхронного генератора (с фазным ротором) или синхронного генератора.
Если в ветротурбине применен частотный преобразователь, отличный от описанной в таблице 12 конфигурации (например, частотный преобразователь с устройством плавного пуска для генератора с постоянной частотой вращения, с ротором с системой возбуждения на постоянном токе), или установлено дополнительное оборудование (например, датчики температуры, силы тока, напряжения), используемое для мониторинга, то пользователь может изменить или добавить имена данных.
Таблица 12
Логический узел WCNV (данные о частотном
преобразователе ветротурбины)
Класс WCNV
Имя атрибута
Тип атрибута
Пояснение
О/Н
LN должен получать все обязательные данные от класса общих логических узлов ВЭС (см. 6.1.1)
О
Данные
Общие данные
OpTmRs
TMS
Количество часов работы частотного преобразователя
Н
Данные о состоянии
CnvOpMod
STV
Режим работы частотного преобразователя
О
ClSt
STV
Состояние системы охлаждения частотного преобразователя
Н
Аналоговые данные
Hz
MV
Значение частоты
Н
Torq
MV
Значение крутящего момента
Н
GnPPV
DEL
Линейное (межфазное) напряжение со стороны трехфазного генератора
Н
GnPhV
WYE
Фазное (относительно земли) напряжение со стороны трехфазного генератора
Н
GnA
WYE
Фазный ток со стороны трехфазного генератора
Н
GnPF
WYE
со стороны трехфазного фазного генератора
Н
GriPPV
DEL
Линейное (межфазное) напряжение со стороны трехфазной сети
Н
GriPhV
WYE
Фазное (относительно земли) напряжение со стороны трехфазной сети
Н
GriA
WYE
Фазный ток со стороны трехфазной сети
Н
GriPF
WYE
со стороны трехфазной сети
Н
CnvTmpGn
MV
Температура частотного преобразователя со стороны генератора
Н
CnvTmpDclink
MV
Температура внутри частотного преобразователя
Н
CnvTmpGri
MV
Температура частотного преобразователя со стороны сети
Н
DclVol
MV
Напряжение постоянного тока внутри частотного преобразователя
Н
DclAmp
MV
Значение силы постоянного тока внутри частотного преобразователя
Н
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
6.2.6 Логический узел WTRF (данные о трансформаторе ветротурбины)
Логический узел WTRF (данные о трансформаторе ветротурбины) должен включать в себя классы данных, которые представляют информацию о трансформаторе ветротурбины. Данный логический узел является необязательным, но если в нем используются обязательные данные, приведенные в таблице 13, то они должны соответствовать требованиям совместимости, установленным в серии стандартов ГОСТ Р 54418.25.
Таблица 13
LN: Логический узел WTRF
(данные о трансформаторе ветротурбины)
Класс WTRF
Имя атрибута
Тип атрибута
Пояснение
О/Н
LN должен получать все обязательные данные от класса общих логических узлов ВЭС (см. 6.1.1)
О
Данные
Общие данные
TrfOpTmRs
TMS
Время работы трансформатора (определяется изготовителем)
Н
Данные о состоянии
TrfClSt
STV
Состояние системы охлаждения трансформатора
Н
OilLevSt
STV
Уровень масла в маслонаполненных трансформаторах
Н
MTPresSt
STV
Давление газа в главном баке в маслонаполненных трансформаторах
Н
Аналоговые данные
TrfTurPPV
DEL
Трехфазное, линейное (межфазное) напряжение трансформатора со стороны ветротурбины
Н
TrfPhV
WYE
Трехфазное, фазное (относительно земли) напряжение трансформатора со стороны ветротурбины
Н
TrfTurA
WYE
Трехфазное, фазный ток трансформатора со стороны ветротурбины
Н
TrfGriPPV
DEL
Линейное (межфазное) напряжение трансформатора со стороны трехфазной сети
Н
TrfGriPhV
WYE
Фазное (относительно земли) напряжение трансформатора со стороны трехфазной сети
Н
TrfGriA
WYE
Фазный ток трансформатора со стороны трехфазной сети
Н
TrfTmpTrfTur
MV
Температура трансформатора со стороны ветротурбины
Н
TrfTmpTrfGri
MV
Температура трансформатора со стороны сети
Н
Данные системы управления
AtvGriSw
CMD
Команда на включение главного сетевого выключателя
Н
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
6.2.7 Логический узел WNAC (данные о гондоле ветротурбины)
Логический узел WNAC (данные о гондоле ветротурбины) должен включать в себя классы данных, которые представляют информацию о гондоле ветротурбины. В таблице 14 приведены классы данных для общего оборудования, установленного внутри и снаружи гондолы ветротурбины: вибрационные измерения и маяки. Данный логический узел является обязательным. Все обязательные данные, приведенные в таблице 14 должны соответствовать требованиям совместимости, установленным в серии стандартов ГОСТ Р 54418.25.
Таблица 14
Логический узел WNAC (данные о гондоле ветротурбины)
Класс WNAC
Имя атрибута
Тип атрибута
Пояснение
О/Н
LN должен получать все обязательные данные от класса общих логических узлов ВЭС (см. 6.1.1)
О
Данные
Общие данные
BecTmRs
TMS
Количество часов работы маяка
Н
Данные о состоянии
BecBulbSt
STV
Состояние маяка
Н
WdHtSt
STV
Состояние обогревателя датчика ветра
Н
IceSt
STV
Состояние датчика льдообразования
Н
AneSt
STV
Состояние основного анемометра/вторичного анемометра
Н
Аналоговые данные
Dir
MV
Ориентация гондолы
Н
WdSpd
MV
Скорость ветра снаружи гондолы
Н
WdDir
MV
Направление ветра снаружи гондолы
Н
ExTmp
MV
Температура снаружи гондолы
О
IntlTmp
MV
Температура внутри гондолы
Н
IntlHum
MV
Влажность внутри гондолы
Н
BecLumLev
MV
Значение уровня яркости маяка
Н
Vis
MV
Видимость снаружи гондолы
Н
Ice
MV
Толщина льда
Н
DispXdir
MV
Наклон башни в продольном (осевом) направлении
Н
DispYdir
MV
Наклон башни в поперечном (боковом) направлении
Н
Данные системы управления
SetBecMod
CMD
Способ установки маяка
Н
SetBecLev
SPV
Установка уровня яркости маяка
Н
SetFish
SPV
Установка продолжительности включения маяка
Н
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
6.2.8 Логический узел WYAW (данные о системе ориентации по ветру ветротурбины)
Логический узел WYAW (данные о системе ориентации по ветру ветротурбины) должен включать в себя классы данных, которые представляют информацию о системе ориентации по ветру ветротурбины. Данный логический узел является обязательным. Все обязательные данные, приведенные в таблице 15, должны соответствовать требованиям совместимости, установленным в серии стандартов ГОСТ Р 54418.25.
Таблица 15
Логический узел WYAW (данные о системе ориентации
по ветру ветротурбины)
Класс WYAW
Имя атрибута
Тип атрибута
Пояснение
О/Н
LN должен получать все обязательные данные от класса общих логических узлов ВЭС (см. 6.1.1)
О
Данные
Общие данные
CwTm
TMS
Продолжительность работы системы ориентации по ветру
Н
CcwTm
TMS
Определитель продолжительности работы системы ориентации по ветру
Н
Данные о состоянии
YwSt
STV
Режим работы системы ориентации по ветру
Н
YwBrakeSt
STV
Режим работы тормоза системы ориентации по ветру
Н
Аналоговые данные
Ywspd
MV
Скорость поворота системы ориентации по ветру
Н
Tmp
MV
Температура гидромотора/редуктора системы ориентации по ветру
Н
YawAng
MV
Угол отклонения подшипника от северного направления
О
CabWup
MV
Скрученность кабеля
О
SysGsLev
MV
Уровень смазки в смазочной системе
Н
BrkPres
MV
Давление в тормозной системе
Н
Данные системы управления
AtvYw
CMD
Команда на поворот
Н
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
Классы данных, приведенные в таблице 15, ориентированы на систему слежения за направлением ветра с гидравлическим или электрическим приводом, а также на определение скрученности кабеля.
Если установлено иное оборудование (например, электрические приводы или гидравлические цилиндры, регуляторы скорости), то пользователь может задать соответствующие данные о системе ориентации по ветру ветротурбины с помощью дополнительных имен данных.
6.2.9 Логический узел WTOW (данные о башне ветротурбины)
Логический узел WTOW (данные о башне ветротурбины) должен включать в себя классы данных, которые представляют информацию о башне ветротурбины. В таблице 16 приведены классы данных для общего оборудования, относящегося к башне ветротурбины. Данный логический узел является необязательным, но если он используется, то все обязательные классы данных, приведенные в данном пункте, должны соответствовать требованиям совместимости, установленным в серии стандартов ГОСТ Р 54418.25.
Таблица 16
Логический узел WTOW (данные о башне ветротурбины)
Класс WTOW
Имя атрибута
Тип атрибута
Пояснение
О/Н
LN должен получать все обязательные данные от класса общих логических узлов ВЭС (см. 6.1.1)
О
Данные
Общие данные
Данные о состоянии
LiftSt
STV
Состояние лифтовой системы
Н
DehumSt
STV
Состояние системы осушения воздуха
Н
HtexSt
STV
Состояние теплообменника
Н
Аналоговые данные
LiftPos
MV
Положение лифта
Н
IntlHum
MV
Влажность внутри башни
Н
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
6.2.10 Логический узел WMET (метеорологические данные на ветроэнергетических станциях)
Данный логический узел должен включать в себя классы данных, которые представляют информацию о метеорологических данных на ветроэнергетических станциях.
Классы данных, приведенные в таблице 17, ориентированы на метеорологические данные, полученные метеостанциями.
Таблица 17
Логический узел WMET (метеорологические данные
на ветроэнергетических станциях)
Класс WMET
Имя атрибута
Тип атрибута
Пояснение
О/Н
LN должен получать все обязательные данные от класса общих логических узлов ВЭС (см. 6.1.1)
О
Данные
Общие данные
Аналоговые данные
MetAlt1Alt
MV
Метеорологическая высота 1 - датчик высоты
Н
MetAlt1HorWdSpd
MV
Метеорологическая высота 1 - горизонтальная скорость ветра
Н
MetAlt1VerWdSpd
MV
Метеорологическая высота 1 - вертикальная скорость ветра
Н
MetAlt1HorWdDir
MV
Метеорологическая высота 1 - горизонтальное направление ветра
Н
MetAlt1VerWdDir
MV
Метеорологическая высота 1 - вертикальное направление ветра
Н
MetAlt1Tmp
MV
Метеорологическая высота 1 - температура
Н
MetAlt1Hum
MV
Метеорологическая высота 1 - влажность
Н
MetAlt1Pres
MV
Метеорологическая высота 1 - давление
Н
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
Если метеорологическое оборудование установлено на нескольких высотах на метеостанции, то данный логический узел должен быть расширен дополнительными группами данных MetAlt2, MetAlt3 и др.
Если дополнительное измерительное оборудование (например, нарастание льда, дождь, высота волны, молния) установлено, то данный логический узел должен быть расширен с помощью дополнительных имен данных.
В случае, если используются различные метеостанции, рекомендуется использовать несколько логических узлов: WMET1, WMET2 и др.
6.2.11 Логический узел WALM (данные системы сигнализации ветроэнергетических станций)
Логический узел WALM (данные системы сигнализации ветроэнергетических станций) должен включать в себя классы данных, которые представляет данные системы сигнализации ВЭС. Данный логический узел является обязательным. Все обязательные данные, приведенные в таблице 18, должны соответствовать требованиям совместимости, установленным в серии стандартов ГОСТ Р 54418.25.
Таблица 18
Логический узел WALM (данные системы сигнализации
ветроэнергетических станций)
Класс WMET
Имя атрибута
Тип атрибута
Пояснение
О/Н
LN должен получать все обязательные данные от класса общих логических узлов ВЭС (см. 6.1.1)
О
Данные
Общие данные
Данные о состоянии
AlmSt
ASS
Состояние системы сигнализации
Н
EvtTm
TMS
Установка времени для последней активной сигнализации
Н
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
Если имеются противоречия между группами сигнализаций, их уровнями, предупреждениями, событиями, то логический узел WALM может быть разделен на несколько логических узлов: WALM1, WALM2 и др.
Только данные типа ASS могут быть использованы для специального применения в LN WALM.
6.2.12 Логический узел WSLG (запись данных о состоянии ветротурбины)
Данный логический узел должен включать в себя классы данных, которые представляют все зафиксированные хронологические атрибуты данных о состоянии ветротурбины. Данный логический узел должен быть описан, как приведено в таблице 19.
Таблица 19
LN: Запись данных о состоянии ветротурбины (WSLG)
Класс WSLG
Имя атрибута
Тип атрибута
Пояснение
О/Н
LN должен получать все обязательные данные от класса общих логических узлов ВЭС (см. 6.1.1)
О
Данные
Массивы данных (см. примечание 1)
TurCmLog
Массив данных всех записанных (хронологических) команд турбины.
Следующие атрибуты данных от экземпляров данных получены из общего класса данных CMD от всех логических узлов логических устройств должны быть записаны:
ActSt[CO]
ActSt[ST]
Н
TurStLog
Массив данных всех записанных (хронологических) состояний турбины.
Следующие атрибуты данных от экземпляров данных получены из общего класса данных STV от всех логических узлов логических устройств должны быть записаны:
ActSt[ST]
(все элементы, включенные в) datSetMx
Н
HiUrgAlm
Массив данных высшего уровня срочного аварийного сигнала.
Следующие атрибуты данных от экземпляров данных получены из общего класса данных ALM от всех логических узлов логических устройств должны быть записаны:
AlmAck[CO]
actSt[ST]
(все элементы, включенные в) datSetMx
(все элементы, включенные в) datSetSt
Н
LoUrgAlm
Массив данных низшего уровня срочного аварийного сигнала.
Следующие атрибуты данных от экземпляров данных получены из общего класса данных ALM от всех логических узлов логических устройств должны быть записаны:
AlmAck[CO]
actSt[ST]
(все элементы, включенные в) datSetMx
(все элементы, включенные в) datSetSt
Н
TurCtlLog
Массив данных из всех подсчитываемых данных.
Следующие атрибуты данных от экземпляров данных получены из общего класса данных CTE от всех логических узлов логических устройств должны быть записаны:
actCtVal[ST]
ctTot
dly
mly
yly
Н
TurTmLog
Массив данных о моментах наступления всех событий.
Следующие атрибуты данных от экземпляров данных получены из общего класса данных TMS от всех логических узлов логических устройств должны быть записаны:
actTmVal[ST]
tmTot
dly
mly
yly
Н
Регистры (см. примечание 1)
TurCmLog
Регистр для управляющих данных должен включать в себя значения атрибутов данных, которые представляют собой хронологический перечень групп ранее зафиксированной аналоговой информации, определенной массивом данных TurCmLog
Н
TurStLog
Регистр для данных о состоянии должен включать в себя значения атрибутов данных, которые представляют собой хронологический перечень групп ранее зафиксированной информации о состоянии, определенной массивом данных TurStLog
Н
HiUrgAlm
Регистр данных для аварийных сигналов должен включать в себя значения атрибутов данных, которые представляют собой хронологический перечень групп ранее зафиксированных аварийных сигналов, определенных массивом данных HiUrgAlm
Н
LoUrgAlm
Регистр данных для аварийных сигналов должен включать в себя значения атрибутов данных, которые представляют собой хронологический перечень групп ранее зафиксированных аварийных сигналов, определенных массивом данных LoUrgAlm
Н
TurCtLog
Регистр данных подсчета событий должен включать в себя значения атрибутов данных, которые представляют собой хронологический перечень групп ранее зафиксированной информации о состоянии, определенной массивом данных TurCtLog
Н
TurTmLog
Регистр для временных данных должен включать в себя значения атрибутов данных, которые представляют собой хронологический перечень групп ранее зафиксированной информации о состоянии, определенной массивом данных TurTmLog
Н
Блоки управления процессом записи (см. примечание 1)
TurCmLog
Н
TurStLog
Н
HiUrgAlm
Н
LoUrgAlm
Н
TurCtLog
Н
TurTmLog
Н
Примечания
1 Модели регистров и блоков управления процессом записи приведены в ГОСТ Р МЭК 61850-7-2 (см. 14.1, 14.3), а массивы данных - в разделе 11 указанного стандарта. Данное примечание дает краткое представление об их принципах действия. Перед тем как данные будут записаны, они должны быть упомянуты в массивах данных. Регистр - это место, где отдельные записи входных данных (значения данных, предоставленные в результате некоторого события) могут храниться определенное время. Поисковые службы в дальнейшем позволяют использовать записи входных данных. Поисковые службы имеют такие параметры, как время начала, время конца и фильтр. Связь между массивами данных и регистром построена с помощью блоков управления процессом записи, которая "связывает" значения данных с регистром. Блок управления процессом записи может быть способен/неспособен контролировать поток записи в регистре. Описанием стандартизированных имен массивов данных, регистров и блоков управления процессом записи обеспечивается высокая степень стандартизации семантики. Имя массива "TurCmLog" дает точное указание того, что оно означает: массив данных всех записанных (хронологических) команд турбины.
2 В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
Регистры для данных о состоянии ветротурбины должны включать в себя классы данных, которые представляют все зафиксированные хронологические атрибуты данных о состоянии ветротурбины. Данный логический узел является необязательным, но если он используется, то все обязательные классы данных и массивы данных, приведенные в таблице 19, должны соответствовать требованиям совместимости, установленным в серии стандартов ГОСТ Р 54418.25.
Данные в регистре должны быть зафиксированы и определены производителем или заменяемы и контролируемы потребителем. Пользователь может разделить записанную информацию в разные регистры.
Классы регистров для данных о состоянии должны быть такими, как в таблице 19. Соответствующие массивы данных должны упоминать все классы данных, которые описаны в графе "Пояснение".
6.2.13 Логический узел WALG (запись аналоговых данных о состоянии ветротурбины)
Логический узел WALG (запись аналоговых данных о состоянии ветротурбины) должен включать в себя классы данных, которые представляют собой все зафиксированные хронологические атрибуты данных аналоговой информации. Данный логический узел должен быть описан, как показано в таблице 20.
Таблица 20
Логический узел WALG (запись аналоговых данных
о состоянии ветротурбины)
Класс WALG
Имя атрибута
Тип атрибута
Пояснение
О/Н
LN должен получать все обязательные данные от класса общих логических узлов ВЭС (см. 6.1.1)
О
Данные
Массивы данных
TurAnLog
Массив данных всех зафиксированных (хронологических) аналоговых временных рядов турбины.
Следующие атрибуты данных от экземпляров данных получены из общего класса данных MV от всех логических узлов логических устройств и должны быть записаны:
mag
range
q
Н
TurPhLog
Массив данных всех зафиксированных (хронологических) временных рядов трехфазной сети турбины.
Следующие атрибуты данных от экземпляров данных получены из общего класса данных WYE от всех логических узлов логических устройств и должны быть записаны:
cVal
range
q
Н
HiAcsSp
Массив данных всех зафиксированных (хронологических) рабочих точек турбины. Высший доступ защищен.
Следующие атрибуты данных от экземпляров данных получены из общего класса данных SPV от всех логических узлов логических устройств и должны быть записаны:
actVal [CO]
actVal [ST]
incRate
decRate
minVal
maxVal
Н
LoAcsSp
Массив данных всех зафиксированных (хронологических) рабочих точек турбины. Низший доступ защищен.
Следующие атрибуты данных от экземпляров данных получены из общего класса данных SPV от всех логических узлов логических устройств и должны быть записаны:
actVal [CO]
actVal [ST]
incRate
decRate
minVal
maxVal
Н
TrgEmgStop
Массивы данных о всех зафиксированных неустойчивых режимах, вызванных аварийной остановкой.
Следующие атрибуты данных от экземпляров данных получены из общего класса данных MV от всех логических узлов логических устройств и должны быть записаны:
mag
range
q
Следующие атрибуты данных от экземпляров данных получены из общего класса данных SPV (рабочие точки) от всех логических узлов логических устройств и должны быть записаны:
actVal [CO]
actVal [ST]
incRate
decRate
minVal
maxVal
Следующие атрибуты данных от экземпляров данных получены из общего класса данных SPV (состояние) от всех логических узлов логических устройств и должны быть записаны:
actST[ST]
(все элементы, включенные в) datSetMx
Следующие атрибуты данных от экземпляров данных получены из общего класса данных ALM (сигнализация) от всех логических узлов логических устройств, должны быть записаны:
almAck [CO]
actSt [ST]
(все элементы, включенные в) datSetMx
(все элементы, включенные в) datSetSt
Следующие атрибуты данных от экземпляров данных получены из общего класса данных CMD (команды) от всех логических узлов логических устройств и должны быть записаны:
actSt [CO]
actSt [ST]
Н
TrgProdGri
Массив данных о всех зафиксированных неустойчивых режимах. Зафиксированные неустойчивые режимы, вызванные подключением к сети.
Следующие атрибуты данных от экземпляров данных получены из общего класса данных MV от всех логических узлов логических устройств и должны быть записаны:
mag
range
q
Следующие атрибуты данных от экземпляров данных получены из общего класса данных SPV (рабочие точки) от всех логических узлов логических устройств и должны быть записаны:
actVal [CO]
actVal [ST]
incRate
decRate
minVal
maxVal
Следующие атрибуты данных от экземпляров данных получены из общего класса данных SPV (состояние) от всех логических узлов логических устройств и должны быть записаны:
actST [ST]
(все элементы, включенные в) datSetMx
Следующие атрибуты данных от экземпляров данных получены из общего класса данных ALM (сигнализация) от всех логических узлов логических устройств и должны быть записаны:
almAck [CO]
actSt [ST]
(все элементы, включенные в) datSetMx
(все элементы, включенные в) datSetSt
Следующие атрибуты данных от экземпляров данных получены из общего класса данных CMD (команды) от всех логических узлов логических устройств и должны быть записаны:
actSt [ST]
Н
Регистры
TurAnLog
Регистр для аналоговых данных должен включать в себя значения атрибутов данных, которые представляют хронологический перечень групп ранее зафиксированной аналоговой информации, определенной массивом данных TurAnLog
О
TurPhLog
Регистр для данных о трехфазной сети турбины должен включать в себя значения атрибутов данных, которые представляют хронологический перечень групп ранее зафиксированной информации о трех фазах, определенной массивом данных TurPhLog
Н
HiAcsSp
Регистр для данных о рабочих точках должен включать в себя значения атрибутов данных, которые представляют собой хронологический перечень групп ранее зафиксированной информации о рабочих точках турбины, определенной массивом данных HiAcsSp
Н
LoAcsSp
Регистр для данных о рабочих точках должен включать в себя значения атрибутов данных, которые представляют собой хронологический перечень групп ранее зафиксированной информации о рабочих точках турбины, определенной массивом данных LoAcsSp
Н
TrgEmgStop
Регистр для данных о неустойчивых режимах должен включать в себя значения атрибутов данных, которые представляют собой список синхронизации с высоким разрешением по времени, куда входят группы различных показателей групп с общей привязкой по времени, определенной массивом данных TrgEmgStop
Н
TrgProdGri
Регистр для данных о неустойчивых режимах должен включать в себя значения атрибутов данных, которые представляют собой список синхронизации с высоким разрешением по времени, куда входят группы различных показателей групп с общей привязкой по времени, определенной массивом данных TrgProdGri
Н
Блоки управления процессом записи
TurAnLog
О
TurPhLog
Н
HiAcsSp
Н
LoAcsSp
Н
TrgEmgStop
Н
TrgProdGri
Н
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
Регистры для аналоговых данных должны включать в себя классы данных, которые представляют все зафиксированные хронологические атрибуты данных аналоговой информации. Данный логический узел является необязательным, но если он используется, то все обязательные классы данных и массивы данных, приведенные в таблице 20, должны соответствовать требованиям совместимости, установленным в серии стандартов ГОСТ Р 54418.25.
Данные в регистре должны быть зафиксированы и определены производителем или заменяемы и контролируемы потребителем. Пользователь может разделить записанную информацию в разные регистры.
Классы регистров для аналоговых данных должны быть такими, как в таблице 20. Соответствующие массивы данных должны упоминать все классы данных, которые описаны в графе "Пояснение".
6.2.14 Логический узел WREP (отчетные данные о ветротурбине)
Логический узел WREP (отчетные данные о ветротурбине) должен включать в себя классы данных, которые представляют собой периодически сохраняющуюся информацию, содержащую статистические значения аналоговых данных, подсчет событий и длительность режимов. Данный логический узел является необязательным, но если он используется, то все обязательные классы данных и массивы данных, приведенные в таблице 21, должны соответствовать требованиям совместимости, установленным в серии стандартов ГОСТ Р 54418.25.
Массивы данных, представляющие эти данные, должны быть такими, как показано в таблице 21.
Таблица 21
Логический узел WREP (отчетные данные о ветротурбине)
Класс WREP
Имя атрибута
Тип атрибута
Пояснение
О/Н
LN должен получать все обязательные данные от класса общих логических узлов ВЭС (см. 6.1.1)
О
Данные
Массивы данных
TurRpCh
Отчетные аналоговые показатели ветротурбины.
Следующие атрибуты данных от экземпляров данных получены из общего класса данных MV от всех логических узлов логических устройств, должны предоставить отчет.
Журнальные значения из соответствующих хронологических LN
Н
TurRpTm
Отчет о состоянии ветротурбины по заданному интервалу времени.
Следующие атрибуты данных от экземпляров данных получены из общего класса данных TMS от всех логических узлов логических устройств должны предоставить отчет:
dly (дневные) значения из соответствующих статистических LN
mly (месячные) значения из соответствующих статистических LN
yly (годовые) значения из соответствующих статистических LN
tot (итоговые) значения из соответствующих статистических LN
Н
TurRpCt
Отчет о количестве событий, произошедших с ветротурбиной.
Следующие атрибуты данных от экземпляров данных получены из общего класса данных CTE от всех логических узлов логических устройств, должны предоставить отчет:
dly (дневные) значения из соответствующих статистических LN
mly (месячные) значения из соответствующих статистических LN
yly (годовые) значения из соответствующих статистических LN
tot (итоговые) значения из соответствующих статистических LN
Н
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
6.2.15 Логический узел WAPC (данные системы контроля активной мощности ветроэлектростанции)
Логический узел WAPC (данные системы контроля активной мощности ветроэлектростанции) должен включать в себя классы данных, которые представляют информацию, касающуюся системы контроля активной мощности ВЭС. Данный логический узел является необязательным, но если он используется, то все обязательные классы данных должны соответствовать требованиям совместимости, установленным в серии стандартов ГОСТ Р 54418.25. Таблица 22 показывает и визуализирует различные атрибуты классов данных в логическом узле WAPC.

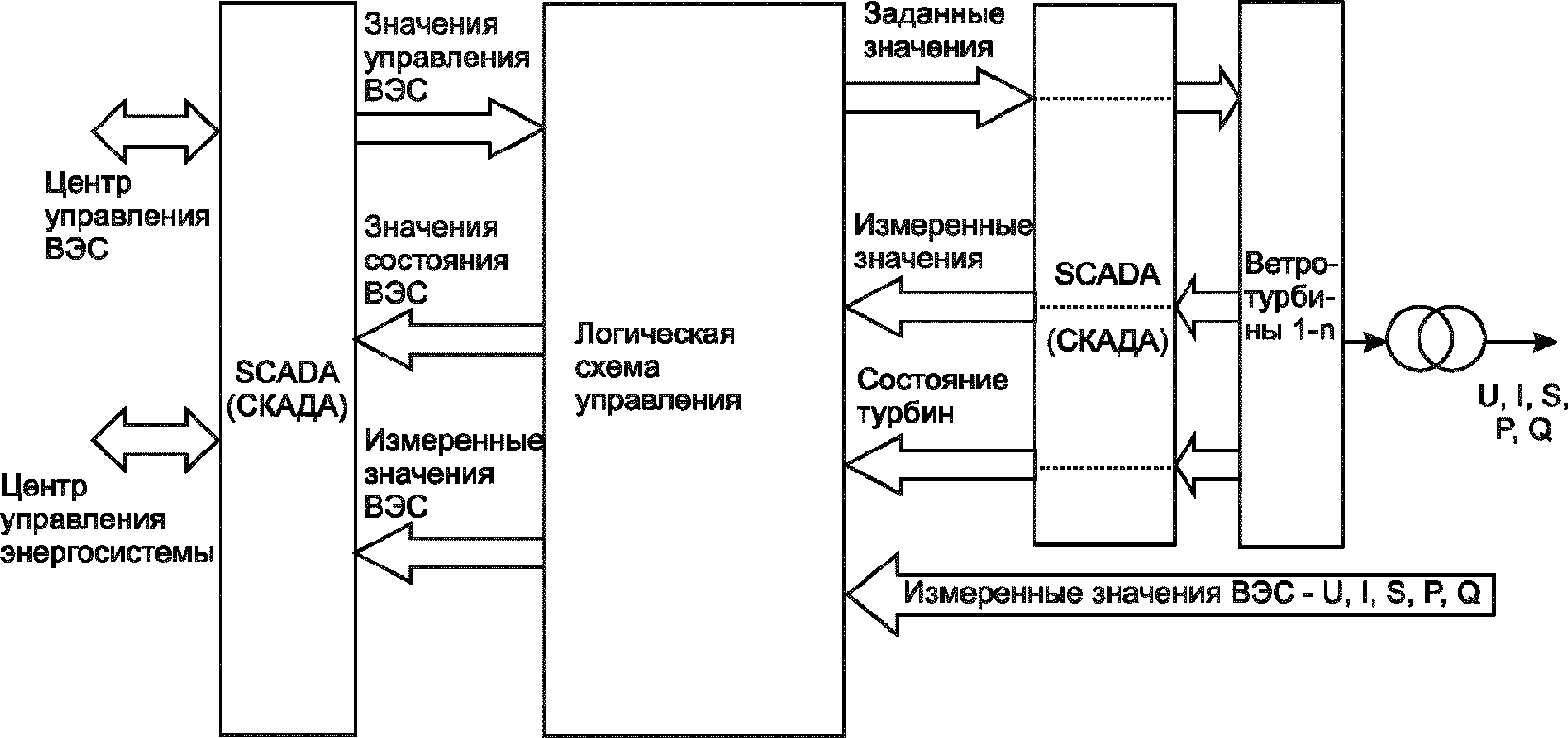

Таблица 22
Логический узел WAPC (данные системы контроля активной
мощности ветроэлектростанции)
Класс WAPC
Имя атрибута
Тип атрибута
Пояснение
О/Н
LN должен получать все обязательные данные от класса общих логических узлов ВЭС (см. 6.1.1)
О
Данные
Общие данные
Данные о состоянии
NumOpTur
INS
Фактическое количество работающих ветротурбин
Н
PlWLimEn
STV
Активированный режим ограничения активной мощности
Н
PlVAEn
STV
Активированный режим контроля активной мощности, контролирующий полную мощность
Н
PlGraEn
STV
Активированная функция угла атаки
Н
PlDelEn
STV
Активированная дельта-функция
Н
Аналоговые данные
PlwCap
MV
Способность вывода активной мощности ВЭС
Н
PlW
MV
Выдача активной мощности ВЭС
О
PlVA
MV
Полная мощность ВЭС
Н
PlGra
MV
Угол атаки ветротурбин ВЭС
Н
PlWdel
MV
Резерв активной мощности ВЭС, использующий дельта-функцию - разницу между максимальной способностью производства активной мощности и произведенной активной мощностью за определенный интервал времени
Н
Данные системы управления
PlWAtv
CMD
Активировать функцию системы управления активной мощности
Н
PlVAAtv
CMD
Активировать функцию системы управления полной мощности
Н
PlGraAtv
CMD
Активировать функцию системы управления углом атаки
Н
PlDelAtv
CMD
Активировать функцию системы управления дельта-функции
Н
SetPlW
SPV
Установить заданное значение выдачи активной мощности ВЭС
О
SetPlVA
SPV
Установить заданное значение выдачи полной мощности ВЭС
Н
SetPlWUpGra
SPV
Установить заданное значение угла атаки, повышая выдачу активной мощности ВЭС
Н
SetPlWDoGra
SPV
Установить заданное значение угла атаки, понижая выдачу активной мощности ВЭС
Н
SetPlDel
SPV
Установить заданное значение резерва активной мощности ВЭС также называемого вращающимся резервом
Н
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
6.2.16 Логический узел WRPC (данные системы контроля реактивной мощности ветроэлектростанции)
Логический узел WRPC (данные системы контроля реактивной мощности ветроэлектростанции) должен включать в себя классы данных, которые представляют информацию о системе контроля реактивной мощности ВЭС. Данный логический узел является необязательным, но если он используется, то все обязательные описанные классы данных должны соответствовать требованиям совместимости, установленным в серии стандартов ГОСТ Р 54418.25. Таблица 23 показывает и визуализирует различные атрибуты классов данных в логическом узле WRPC. Все аспекты, касающиеся реактивной мощности, следуют из поведения генераторов. Положительные значения подразумевают повышение напряжения и производство реактивной мощности. Отрицательные значения подразумевают уменьшение напряжения и потребление реактивной мощности.
Таблица 23
Логический узел WRPC (данные системы контроля реактивной
мощности ветроэлектростанции)
Класс WRPC
Имя атрибута
Тип атрибута
Пояснение
О/Н
LN должен получать все обязательные данные от класса общих логических узлов ВЭС (см. 6.1.1)
О
Данные
Общие данные
Данные о состоянии
NumOpTur
INS
Фактическое количество работающих ветротурбин
Н
PlVArMode
STV
Режим контроля реактивной мощности
Н
Аналоговые данные
PlVAr
MV
Выдача реактивной мощности ВЭС
Н
PlVArCapImp
MV
Способность ВЭС потреблять реактивную мощность
Н
PlVArCapExp
MV
Способность ВЭС выдавать реактивную мощность
Н
PlPF
MV
ВЭС
Н
PlV
MV
Напряжение, выдаваемое ВЭС в точке присоединения к внешней сети
Н
Данные системы управления
PlVArAtv
CMD
Активировать функцию системы управления реактивной мощности
Н
SetPlVAr
SPV
Установить заданное значение выдачи реактивной мощности ВЭС
Н
SetPlVArUpGra
SPV
Установить заданное значение угла атаки, повышая выдачу реактивной мощности ВЭС
Н
SetPlVArDoGra
SPV
Установить заданное значение угла атаки, понижая выдачу реактивной мощности ВЭС
Н
SetPlV
SPV
Установить заданное значение выдачи напряжения ВЭС
Н
SetPlVUpGra
SPV
Установить заданное значение повышения напряжения ВЭС
Н
SetPlVDoGra
SPV
Установить заданное значение понижения напряжения ВЭС
Н
SetPlDrp
SPV
Установить заданное значение отклонения при неравномерном регулировании напряжения
Н
SetPlPF
SPV
Установить заданное значение ВЭС: отрицательное значение - потребление реактивной мощности, положительное - выработка реактивной мощности
Н
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
6.3 Семантика имен данных
Специальные классы данных ВЭС, описанные в 6.2, перечислены в таблице 24. Имена классов данных построены как мнемоника и формируются на основе аббревиатур из раздела 4. Расширение имен данных должно согласовываться с условными обозначениями, описанными в ГОСТ Р МЭК 61850-7-4 (приложение А).
Таблица 24
Семантика имен данных
Имя данных
Семантика специальных имен данных ВЭС
AlmSt
Состояние системы сигнализации. Содержит информацию о текущем состоянии системы сигнализации, включенную в логический узел WALM
Alt
Высота
AMx
Измерения силы тока
AneSt
Состояние первичного анемометра/вторичного анемометра:
Значение
Числовое значение
Семантика
Auto
1
Анемометр в автоматическом режиме
Ane1
2
Работает первичный анемометр
Ane2
3
Работает вторичный анемометр
Off
4
Анемометры выключены
Flt
5
Анемометры неисправны
AtvGriSw
Команды, активирующие главный сетевой выключатель:
Значение
Числовое значение
Семантика
On
1
Привести выключатель в положение включено
Off
2
Привести выключатель в положение выключено
Auto
3
Привести выключатель в автоматический режим
ИС NORMPROD: примечание.
Текст в графе "Значение", четвертой строке дан в соответствии с официальным текстом документа.
AtvYw
Команды для системы ориентации по ветру:
Значение
Числовое значение
Семантика
Cw
1
Привести систему в движение по часовой стрелке
Off
2
Выключить систему
Ccw
3
Привести систему в движение против часовой стрелке
A t
4
Привести систему в автоматический режим
AvlTmRs
Полезное время работы. Точная семантика должна быть определена и задокументирована производителем контроллера ветротурбины
BecBulbSt
Состояние маяка:
Значение
Числовое значение
Семантика
Auto
1
Маяк в автоматическом режиме
Bulb1
2
Маяк в положении Bulb1
Bulb2
3
Маяк в положении Bulb2
Off
4
Маяк выключен
Flt
5
Маяк неисправен
BecLumLev
Значение уровня яркости маяка
BecTmRs
Время работы маяка
Beh
Поведение (определено в ГОСТ Р МЭК 61850-7-4 (раздел 6))
BlkRot
Привести ротор в блокированное положение:
Значение
Числовое значение
Семантика
On
1
Ротор в блокированном положении
Off
2
Ротор в разблокированном положении
Auto
3
Автоматический контроль положения ротора
ИС NORMPROD: примечание.
Текст в графе "Числовое значение" дан в соответствии с официальным текстом документа.
BlSt
Состояние лопастей:
Значение
Числовое значение
Семантика
Blk
Лопасть заблокирована
Stop
2
Лопасть остановлена
Pt
3
Лопасть изменила угол атаки
BrkHyPress
Гидравлическое давление тормоза вала:
BrkOpMod
Состояние тормоза вала
Значение
Числовое значение
Семантика
Brk
1
Вал остановлен тормозом
Rdy
2
Тормозная система готова
OvHt
3
Тормозной диск перегрелся
Flt
4
Тормозная система неисправна
CabWup
Кабель скручен. Количество поворотов от точки калибровки
CalcExt
CalcMthd
CalcPer
CalcSrc
CalcStr
CcwTm
Время работы системы ориентации по ветру с вращением против часовой стрелки
ClSt
Состояние системы охлаждения:
Значение
Числовое значение
Семантика
Inact
1
Система охлаждения отключена
Actv
2
Система охлаждения включена
Flt
3
Система охлаждения неисправна
CnvOpMod
Режим работы преобразователя частоты:
Значение
Числовое значение
Семантика
Chrg
1
Преобразователь частоты в данное время заряжается
Rdy
2
Преобразователь частоты готов
Run
3
Преобразователь частоты работает
Flt
4
Преобразователь частоты неисправен
CnvTmpGn
Преобразователь частоты - температура со стороны генератора
CnvTmpDclink
Температура внутри преобразователя частоты
CnvTmpGri
Преобразователь частоты - температура со стороны сети
CwTm
Время работы системы ориентации по ветру с вращением по часовой стрелке
DclAmp
Сила тока (постоянного) внутри преобразователя частоты
DclVol
Напряжение (постоянное) внутри преобразователя частоты
DehumSt
Состояние установки осушения воздуха:
Значение
Числовое значение
Семантика
On
1
Установка осушения воздуха включена
Off
2
Установка осушения воздуха выключена
Flt
3
Установка осушения воздуха неисправна
Dir
Ориентация гондолы
DispXdir
Смещение гондолы (продольное направление)
DispYdir
Смещение гондолы (поперечное направление)
DmdPF
Заданное значение
DmdVAr
Заданное значение производства реактивной мощности
DmdVArh
Электропотребление реактивной энергии (установленное по умолчанию направление электропотребления: энергия поступает к ветротурбине с шин подстанции)
DmdW
Заданное значение производства активной мощности
DmdWh
Электропотребление активной энергии (установленное по умолчанию направление электропотребления: энергия поступает к ветротурбине с шин подстанции)
Drv
Привод
ИС NORMPROD: примечание.
Текст в графе "Имя данных" дан в соответствии с официальным текстом документа.
Drv
Привод системы ориентации по ветру
EmgStop
Аварийная остановка
EvtCt
Количество активных событий
EvtId
Идентификатор события
EvtSev
Серьезность события
EvtSt
Состояние события (активное/неактивное)
EvtTm
Отметка времени о крайнем активном событии
ExTmp
Температура снаружи гондолы
FtrSt
Состояние системы фильтрации:
Значение
Числовое значение
Семантика
Inact
1
Фильтрационная система выключена
Actv
2
Фильтрационная система включена
Flt
3
Фильтрационная система неисправна
Gbx
Мультипликатор (редуктор)
GbxOil
Смазка редуктора
GbxOilLev
Уровень масла в отстойнике редуктора
Gn
Преобразователь частоты со стороны генератора
GnA
Фазный ток со стороны трехфазного генератора
GnPF
со стороны трехфазного генератора
GnPhV
Фазное (относительно земли) напряжение со стороны трехфазной сети
GnPPV
Линейное (межфазное) напряжение со стороны трехфазной сети
GnClSt
Состояние системы охлаждения генератора:
Значение
Числовое значение
Семантика
C
1
Система охлаждения включена
Stdby
2
Система охлаждения в состоянии готовности
Off
3
Система охлаждения выключена
Flt
4
Система охлаждения неисправна
GnHz
Значение частоты тока генератора
ИС NORMPROD: примечание.
Текст в графе "Числовое значение" дан в соответствии с официальным текстом документа.
GnOpMod
Режим работы генератора:
Значение
Числовое значение
Семантика
Ht
1
Генератор работает
Run
2
Запуск генератора
Rdy
Генератор в состоянии готовности
Flt
4
Генератор неисправен
GnRtr
Ротор генератора
GnRtrExt
Возбуждение ротора генератора
GnTmp
Измерения температуры генератора
GnTmpInlet
Измерение входящей температуры воды/воздуха в генератор
GnTmpRtr
Измерение температуры ротора генератора
GnTmpSta
Измерение температуры статора генератора
GnTrq
Значение крутящего момента на валу генератора
GriA
Фазный ток со стороны трехфазной сети
GriPF
со стороны трехфазной сети
GriPhV
Фазное (относительно земли) напряжение со стороны трехфазной сети
GriPPV
Линейное (межфазное) напряжение со стороны трехфазной сети
GsLev
Уровень масла в смазочной системе главного подшипника вала
Health
Техническое состояние (описано в ГОСТ Р МЭК 61850-7-4 (см. 6)).
Отражает состояние логического узла, относится к оборудованию и программному обеспечению
HiAcsSp
Высший доступ защищенных уставок
HiUrgAlm
Главный срочный аварийный сигнал
HorWdDir
Горизонтальное направление ветра
HorWdSpd
Горизонтальная скорость ветра
HtexSt
Состояние теплообменника:
Значение
Числовое значение
Семантика
On
1
Теплообменник включен
Off
2
Теплообменник выключен
Flt
3
Теплообменник неисправен
HtSt
Состояние системы отопления:
Значение
Числовое значение
Семантика
Inact
1
Трансмиссионная система отопления неактивна
Actv
2
Трансмиссионная система отопления активна
Flt
3
Трансмиссионная система отопления неисправна
HubTmp
Температура во втулке ротора
Hum
Значение влажности
HyPmp
Гидравлический насос системы ориентации по ветру
HyPres
Гидравлическое давление в системе ориентации по ветру
Hz
Значение частоты тока
Ice
Толщина льда
IceSt
Состояние системы обнаружения обледенения:
Значение
Числовое значение
Семантика
On
1
Система обнаружения обледенения включена
Off
2
Система обнаружения обледенения выключена
Flt
3
Система обнаружения обледенения неисправна
InletTmp
Температура воздуха, входящего в генератор
InlFlt
Загрязнение действующего фильтра
InlFltSt
Состояние загрязнения действующего фильтра:
Значение
Числовое значение
Семантика
HiHi
1
Аварийно-высокий уровень загрязнения фильтра
Hi
2
Высокий уровень загрязнения фильтра
Nor
3
Нормальный уровень загрязнения фильтра
Lo
4
Низкий уровень загрязнения фильтра
LoLo
5
Чрезвычайно низкий уровень загрязнения фильтра
OutRng
6
Недопустимое значение загрязнения фильтра
InOv
Переполнение приемного буфера входных коммуникаций. Эти данные должны означать, что случилось переполнение входного приемного буфера и важные служебные запросы могут быть потеряны ("ИСТИНА") в коммуникациях. Клиенты должны предпринять подходящие действия, требуемые для соответствующих приложений
IntlHum
Влажность внутри элемента
IntlTmp
Температура внутри гондолы
LiftPos
Положение лифта
LiftSt
Состояние лифтовой системы:
Значение
Числовое значение
Семантика
Up
1
Лифт в верхнем положении
Dn
2
Лифт в нижнем положении
Off
3
Лифт в положении "выключено"
Blk
4
Лифт заблокирован
LiftSt
Состояние подъемника:
Значение
Числовое значение
Семантика
Ht
1
Подъемник работает
Run
2
Запуск подъемника
Rdy
3
Подъемник готов
Flt
4
Подъемник неисправен
ИС NORMPROD: примечание.
Повтор текста в таблице дан в соответствии с официальным текстом документа.
LiftSt
Состояние подъемника:
Значение
Числовое значение
Семантика
Ht
1
Подъемник работает
Run
2
Запуск подъемника
Rdy
3
Подъемник готов
Flt
4
Подъемник неисправен
LoAcsSP
Низший доступ защищенных уставок
LoUrgAlm
Срочный аварийный сигнал низшего уровня
LuSt
Состояние системы смазки редуктора (мультипликатора):
Значение
Числовое значение
Семантика
Inact
1
Система смазки неактивна
Actv
2
Система смазки активна
Flt
3
Система смазки неисправна
Mod
Режим (определено в ГОСТ Р МЭК 61850-7-4 (раздел 6))
MetAlt1Alt
Метеорологическая высота 1 - датчик высоты
MetAlt1HorWdSpd
Метеорологическая высота 1 - горизонтальная скорость ветра
MetAlt1VerWdSpd
Метеорологическая высота 1 - вертикальная скорость ветра
MetAlt1HorWdDir
Метеорологическая высота 1 - горизонтальное направление ветра
MetAlt1VerWdDir
Метеорологическая высота 1 - вертикальное направление ветра
MetAlt1Tmp
Метеорологическая высота 1 - температура
MetAlt1Hum
Метеорологическая высота 1 - влажность
MetAlt1Pres
Метеорологическая высота 1 - давление
ИС NORMPROD: примечание.
Обозначения в графе "Значение" даны в соответствии с официальным текстом документа.
MTPresSt
Давление газа в главном баке маслонаполненных трансформаторов:
Значение
Числовое значение
Семантика
HiHi
1
Аварийно-высокий уровень давления газа
H
2
Высокий уровень давления газа
or
3
Нормальный уровень давления газа
Lo
4
Низкий уровень давления газа
LoLo
5
Чрезвычайно низкий уровень давления газа
OutRng
6
Недопустимое значение давления газа
NamPlt
Указатель логического узла. В случае логического узла LLNO указатель представляет информацию с заводского щитка логического устройства
NumEvt
Количество событий
NumOpTur
Фактическое число работающих ветротурбин
NumPwrUp
Количество повышений мощности. Количество операций по повышению мощности физического устройства с момента последнего обнуления
ObjId
Ссылка на объект
OfFlt
Загрязнение отключенного фильтра
OfFltSt
Состояние загрязнения отключенного фильтра:
Значение
Числовое значение
Семантика
HiHi
1
Аварийно-высокий уровень загрязнения фильтра
Hi
2
Высокий уровень загрязнения фильтра
Nor
3
Нормальный уровень загрязнения фильтра
Lo
4
Низкий уровень загрязнения фильтра
LoLo
5
Чрезвычайно низкий уровень загрязнения фильтра
OutRng
6
Недопустимое значение загрязнения фильтра
OilLev
Данные об уровне масла для маслонаполненных трансформаторов или редукторов (мультипликаторов)
OilLevSt
Состояние уровня масла:
Значение
Числовое значение
Семантика
HiHi
1
Аварийно-высокий уровень масла
Hi
2
Высокий уровень масла
Nor
3
Нормальный уровень масла
Lo
4
Низкий уровень масла
LoLo
5
Чрезвычайно низкий уровень масла
OutRng
6
Недопустимое значение уровня масла
OpTmRs
Время работы (наработка). Точная семантика должна быть определена и задокументирована производителем контроллера ветротурбины
OutOv
Переполнение коммуникаций выходного буфера. Эти данные должны означать, что случилось переполнение выходного буфера любой очередью коммуникационных сообщений; важное сообщение может быть потеряно для коммуникаций. Для обновления клиентской базы данных рекомендуется выполнить основной запрос или начать автоматическое полное сканирование
PFMx
Измерения
ИС NORMPROD: примечание.
Данные в графе "Числовое значение" даны в соответствии с официальным текстом документа.
PhyHealth
Физическое состояние устройства отображает информацию о физическом состоянии технического устройства, где данное логическое устройство находится. Более подробная информация, относящаяся к источнику проблемы, может быть предоставлена специальными данными
Значение
Числовое значение
Семантика
Ok
1
Ok ("зеленый") - нет проблем, нормальный режим работы
Warning
Warning
Warning (предупреждение) ("желтый") - небольшая проблема, безопасный режим работы
Alarm
3
Alarm (тревога) ("красный") - серьезная проблема, работа невозможна
Статусы состояния 1 ("зеленый") и 3 ("красный") имеют однозначное определение. Точное значение статуса состояния 2 ("желтый") это местная проблема, зависящая от специализированной функции/устройства
PhyNam
Указатель физического устройства отображает указательную информацию о физическом устройстве, который содержит в себе данное логическое устройство

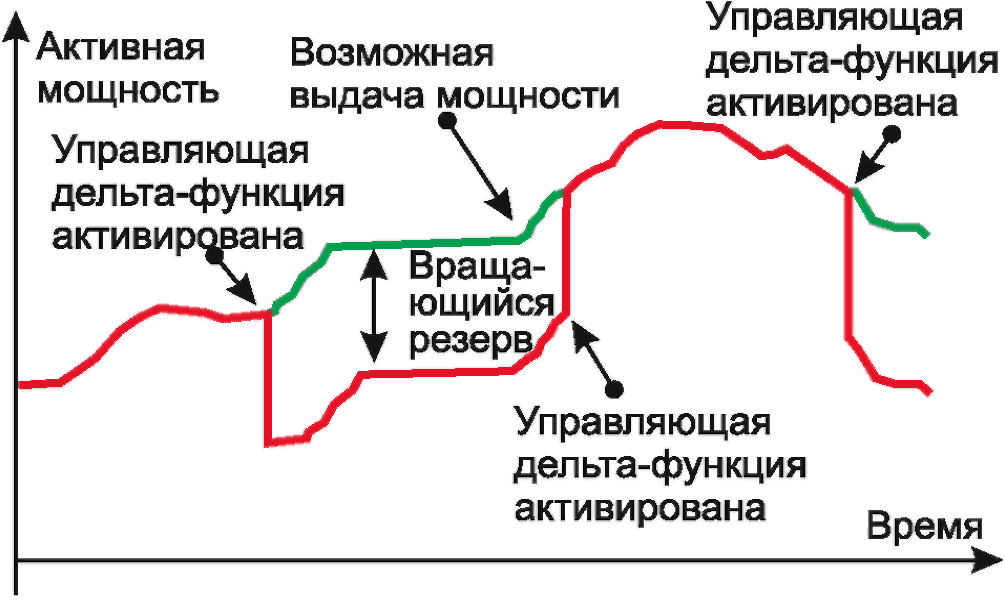

PlDelAtv
Активировать управляющую дельта-функцию: Вкл./Выкл.

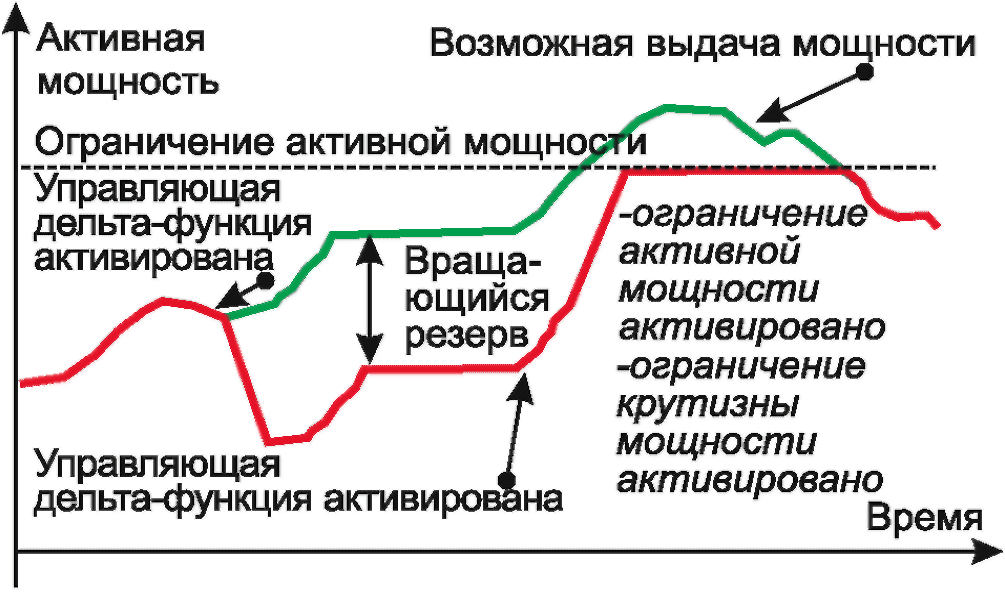

PlDelEn
Дельта-функция активирована
PlGra
Угол атаки ветротурбин ВЭС
PlGraAtv
Активировать функцию управления углом атаки ветротурбины: Вкл./Выкл.

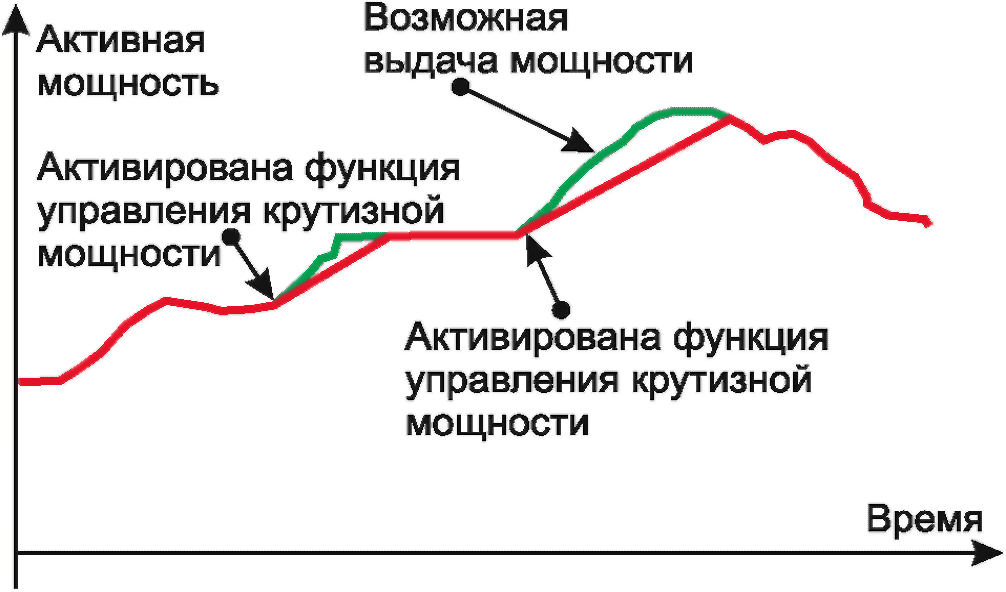

PlGraEn
Функция управления углом атаки ветротурбины активирована

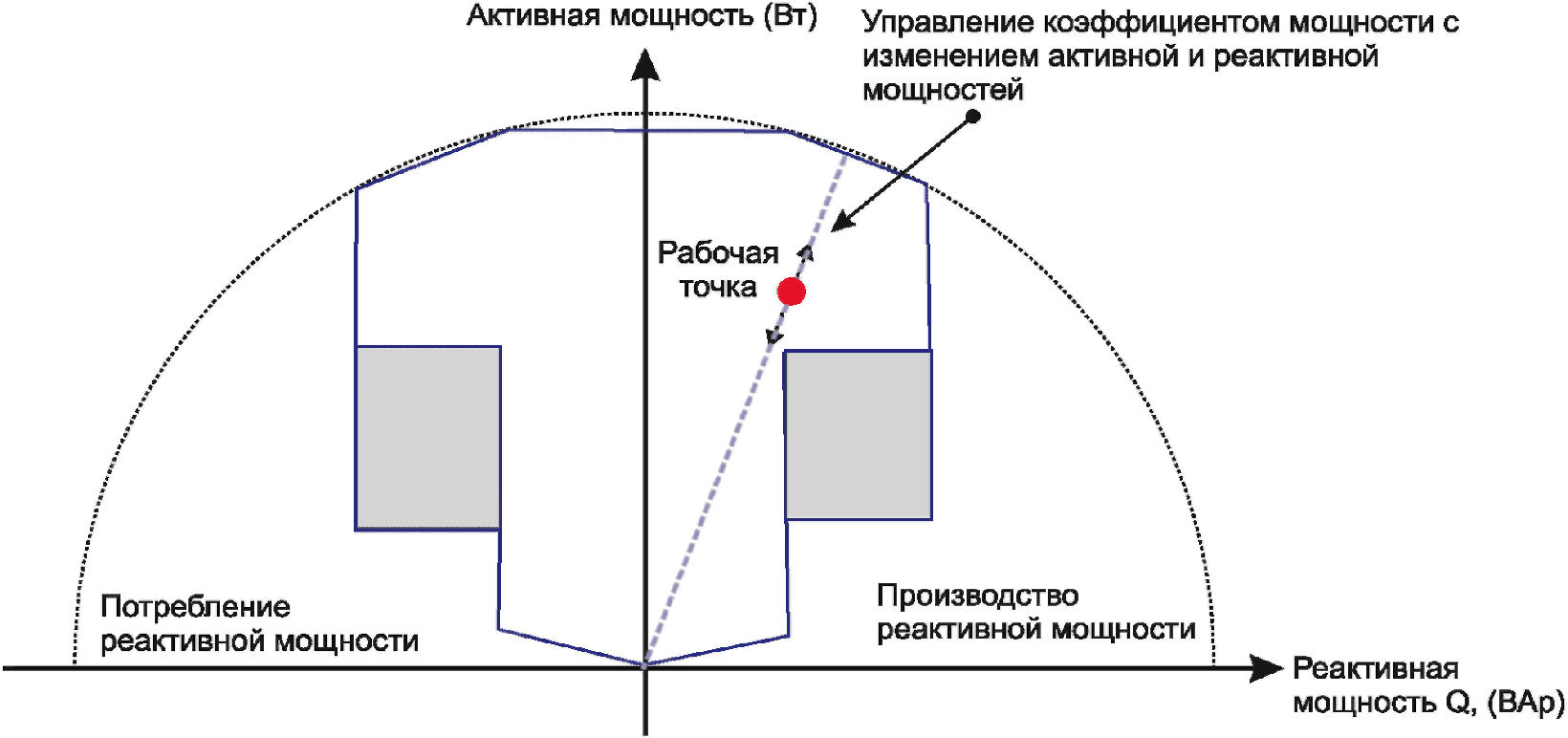

PlPF
Фактический ВЭС

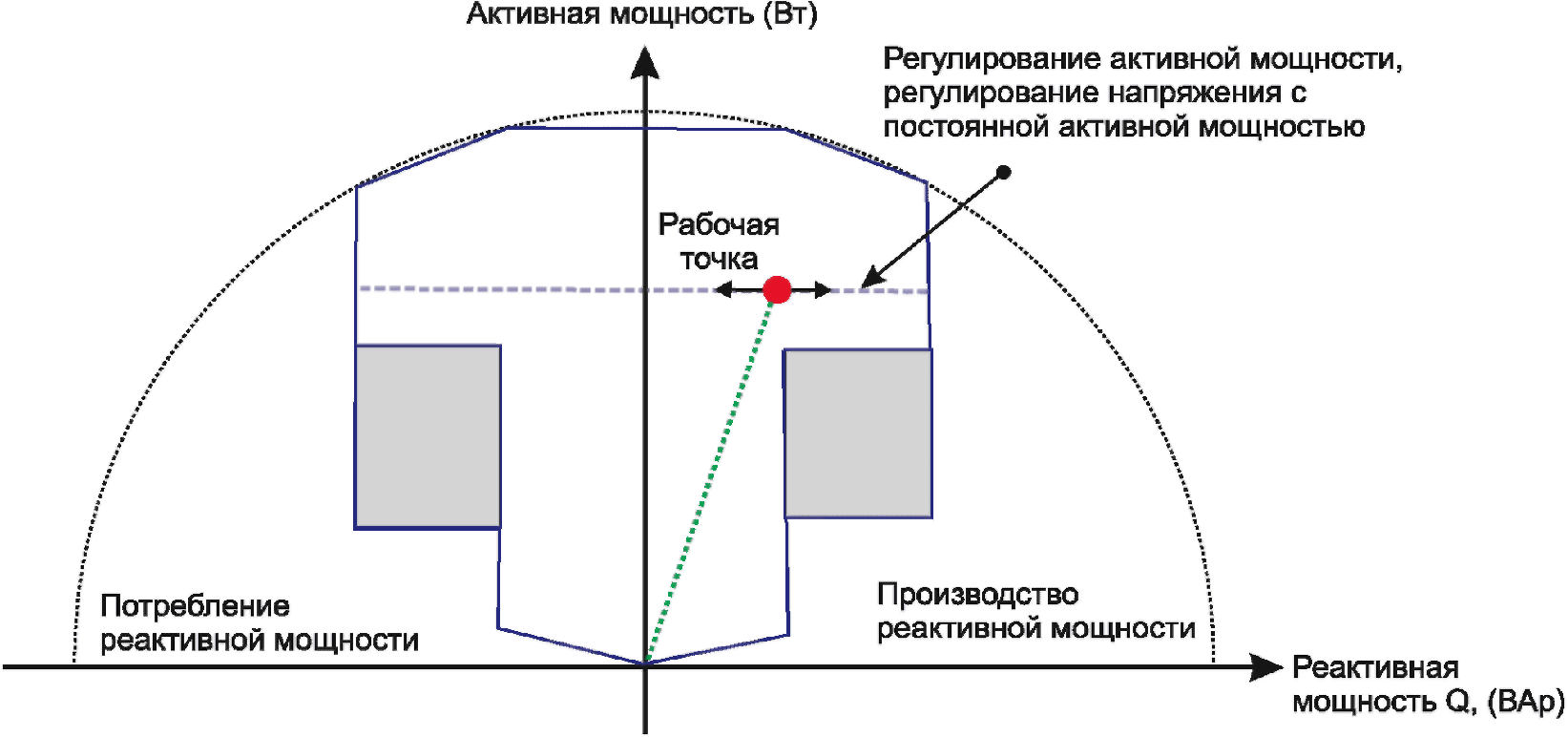

PlV
Выходное напряжение ВЭС в точке подключения к внешней сети
PlVA
Полная мощность ВЭС
PlVAAtv
Активировать функцию управления полной мощностью: Вкл./Выкл.

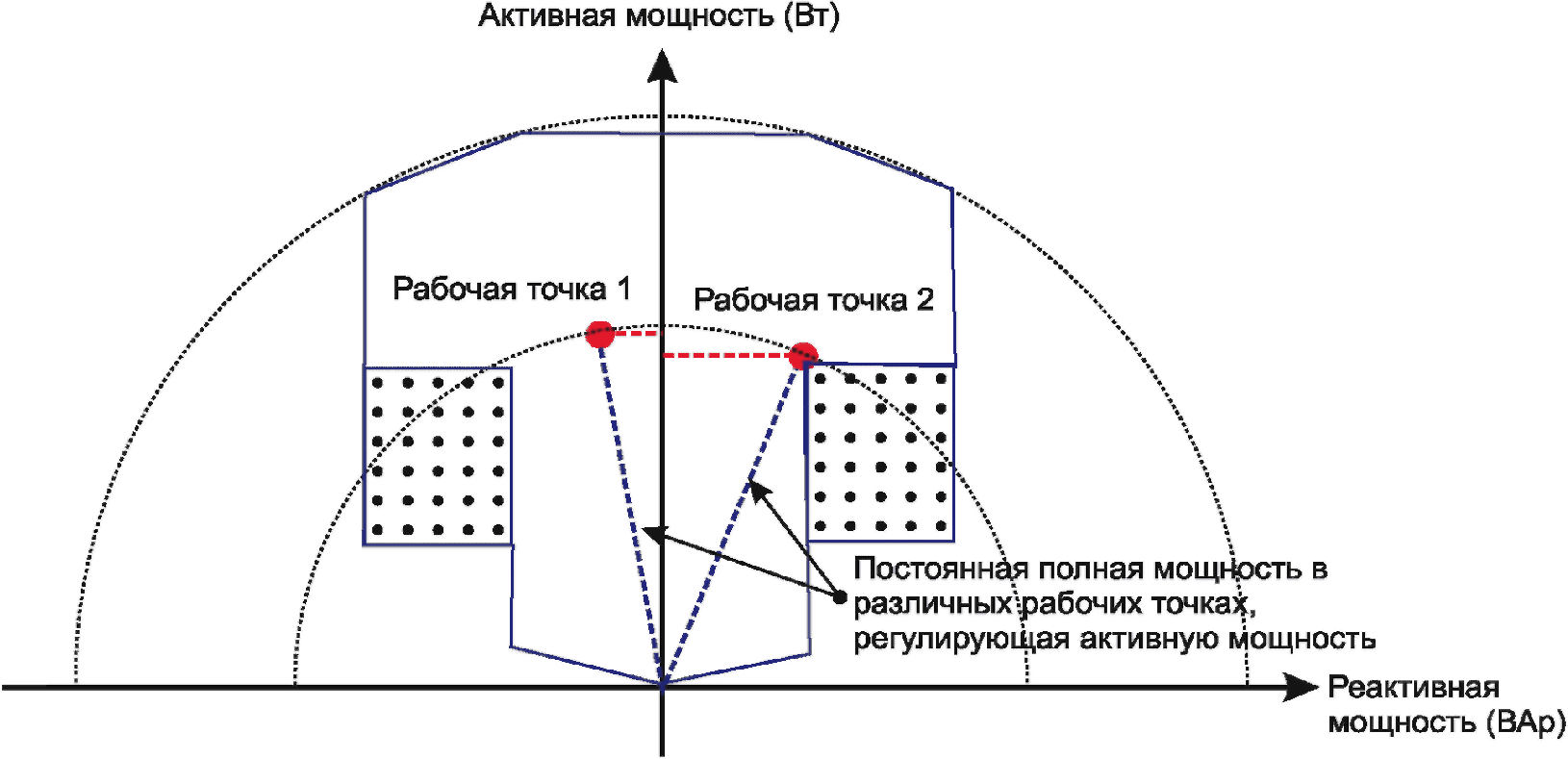

PlVAEn
Режим управления полной мощностью активирован, контролирующий полную мощность

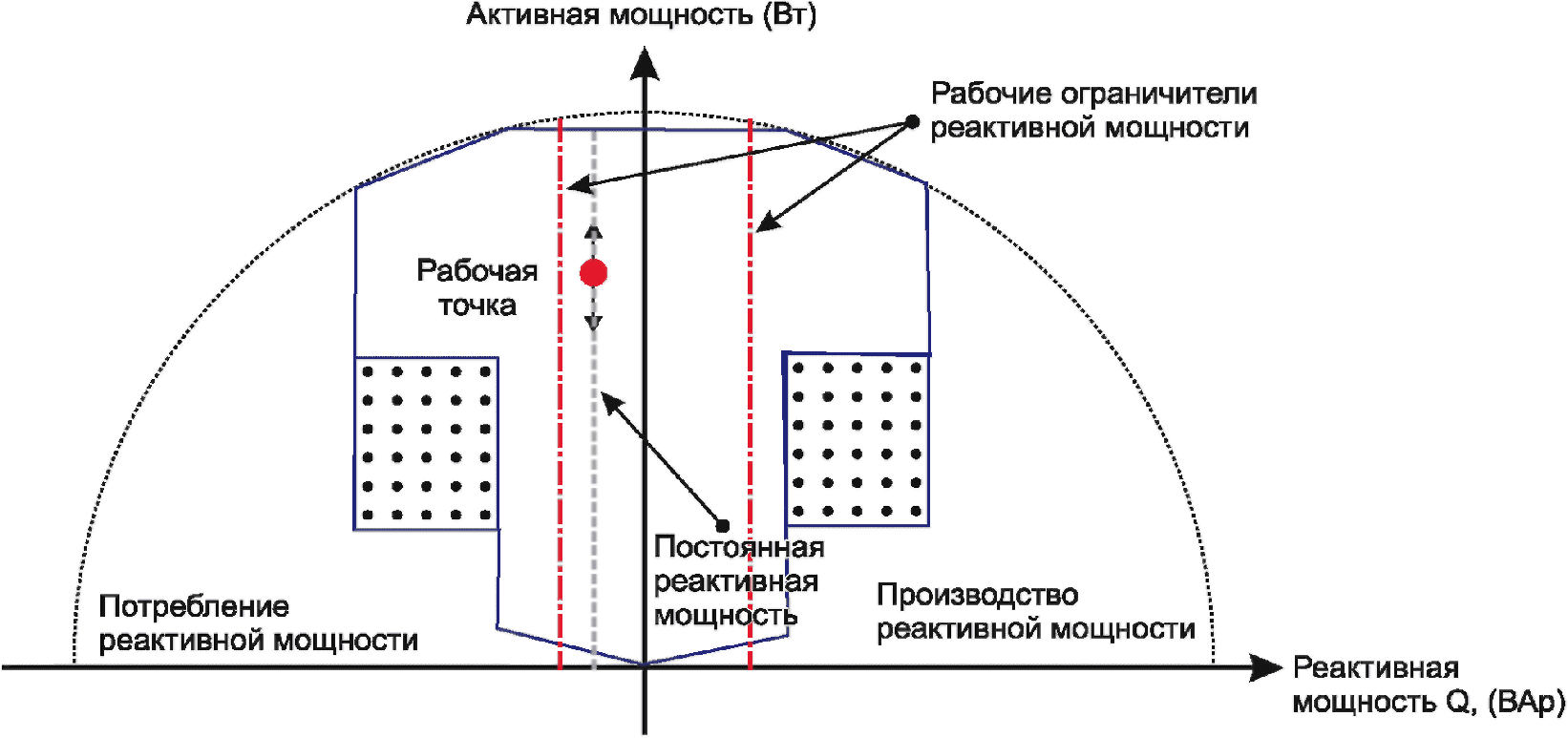

PlVAr
Выдача реактивной мощности ВЭС
PlVArAtv
Активировать функцию управления реактивной мощностью: VAr ON/VOC ON/PF ON/OFF (где VAr - реактивная мощность; VOC - напряжение холостого хода; PF - ; ON - включено; OFF - выключено)
PlVArCapExp
Способность ВЭС выдавать реактивную мощность
PlVArCapImp
Способность ВЭС потреблять реактивную мощность
PlVArMod
Режим управления реактивной мощностью
PlW
Выдача активной мощности ВЭС
PlWAtv
Активировать функцию управления активной мощностью: Вкл./Выкл.
PlWCap
Способность ВЭС выдавать активную мощность
PlWDel
Резерв активной мощности ВЭС, использующий дельта-функцию, разницу между максимальной способностью производства активной мощности и произведенной активной мощностью, за определенный интервал времени

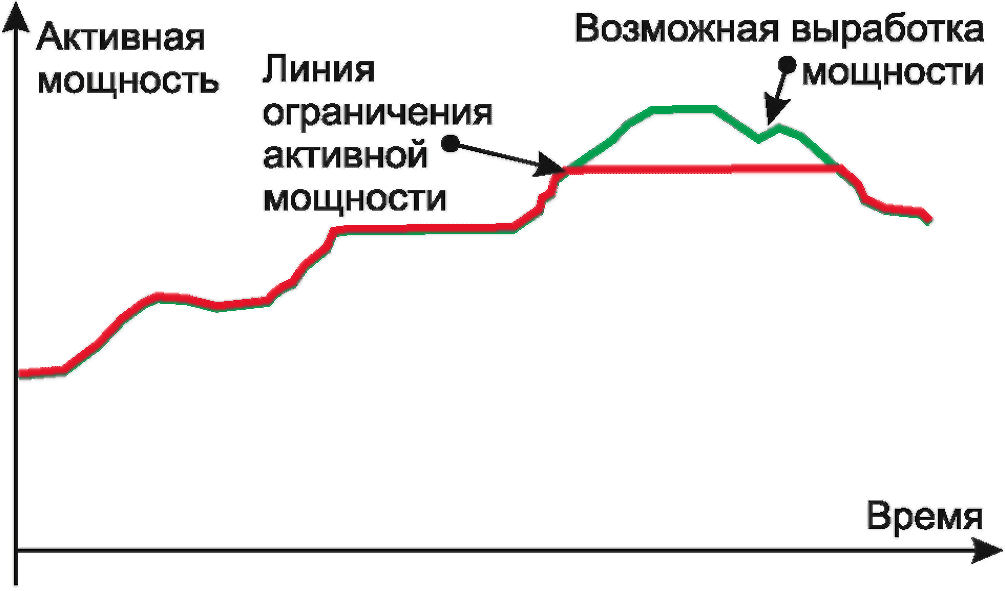

PlWLimEn
Режим ограничения активной мощности активирован
Pres
Давление
Proxy
Значение "ИСТИНА" должно указывать на то, что LN является proxy-сервером. Proxy-сервер собирает данные из различных логических узлов. Клиент может получить данные как из proxy-сервера, так и из их исходного местоположения
PtAngSpBl1
Значение уставки угла в системе регулирования угла атаки лопастей для лопасти 1 (ссылка)
PtAngSpBl2
Значение уставки угла в системе регулирования угла атаки лопастей для лопасти 2
PtAngSpBl3
Значение уставки угла в системе регулирования угла атаки лопастей для лопасти 3
PtAngValBl1
Угол атаки для лопасти 1
PtAngValBl2
Угол атаки для лопасти 2
PtAngValBl3
Угол атаки для лопасти 3
PtCtlSt
Состояние системы регулирования угла атаки лопастей:
Значение
Числовое значение
Семантика
Op
1
Система регулирования угла атаки лопастей работает
Flt
2
Система регулирования угла атаки лопастей неисправна
PtEmgChk
Команда на срочную проверку системы регулирования угла атаки лопастей:
Значение
Числовое значение
Семантика
On
1
Начать проверку
Off
2
Остановить проверку
Примечание - При необходимости отображения результатов проверки такая функция должна быть описана.
PtHyPresBl1
Давление в гидравлической системе регулирования угла атаки лопастей для лопасти 1
PtHyPresBl2
Давление в гидравлической системе регулирования угла атаки лопастей для лопасти 2
PtHyPresBl3
Давление в гидравлической системе регулирования угла атаки лопастей для лопасти 3
PwrDn
Зафиксировано снижение мощности. Значение "ИСТИНА" указывает на то, что зафиксировано снижение мощности устройства
PwrSupAlm
Сигнализация о неисправности в цепи питания. Значение "ИСТИНА" должно указывать на неисправность в цепи питания. Это относится всегда к местным цепям питания интеллектуального электронного устройства (IED), сформированного из элементов LPHD, которые не работают от полностью внешних цепей питания
PwrUp
Зафиксировано повышение мощности. Значение "ИСТИНА" указывает на то, что зафиксировано повышение мощности устройства
RoofEnt
Контакт люка на крыше турбины
RotPos
Угловое положение ротора
RotSpd
Значение скорости ветроколеса
RotSt
Состояние ротора:
Значение
Числовое значение
Семантика
Blk
1
Ротор заблокирован
Stop
2
Ротор остановлен
Idl
3
Ротор на холостом ходу
Run
4
Ротор вращается
ReStat
При установке данного значения на "ИСТИНА" все статистические данные устройства, полученные из других LN, должны быть обнулены, например, данные NumPWrUp, WrmStr, WacTrg
Rtr
Измерения электрических показателей ротора генератора
RtrA
Фазный ток ротора трехфазного генератора
RtrExtAC
Возбуждение ротора переменным током
RtrExtDC
Возбуждение ротора постоянным током
RtrPhV
Фазное напряжение (по отношению к земле) на выводах ротора трехфазного генератора
RtrPPV
Межфазное (линейное) напряжение на выводах ротора трехфазного генератора
SetBecLev
Установить уровень яркости лампы маяка:
SetBecMod
Установить режим маяка:
Значение
Числовое значение
Семантика
Auto
1
Маяк в автоматическом режиме
Bulb 1
2
1 Уровень яркости маяка включен
Bulb 2
3
2 Уровень яркости маяка включен
SetFish
Установить значение периода вспышки маяка
SetPlDel
Установить контрольное значение резерва активной мощности ВЭС, также называемого вращающийся резерв
SetPlDrp
Установить контрольное значение отклонения при неравномерном регулировании напряжения
SetPlPF
Установить контрольные значения ВЭС: отрицательное значение означает потребление реактивной мощности, положительное - производство реактивной мощности.
SetPlV
Установить контрольное значение выходного напряжения ВЭС
SetPlVA
Установить контрольное значение выдаваемой полной мощности ВЭС
SetPlVAr
Установить контрольное значение выдаваемой реактивной мощности ВЭС
SetPlVArDoGra
Установить контрольное значение угла атаки, понижая выдачу реактивной мощности ВЭС
SetPlVArUpGra
Установить контрольное значение угла атаки, повышая выдачу реактивной мощности ВЭС
SetPlVArW
Установить контрольное значение выдаваемой реактивной мощности ВЭС
SetPlVDoGra
Установить контрольное значение понижения напряжения ВЭС
SetPlVDrp
Установить контрольное значение отклонения при неравномерном регулировании напряжения
SetPlVUpGra
Установить контрольное значение повышения напряжения ВЭС
SetPlW
Установить контрольное значение выдаваемой активной мощности ВЭС
SetPlWDoGra
Установить контрольное значение угла атаки, понижая выдачу активной мощности ВЭС
SetPlWUpGra
Установить контрольное значение угла атаки, повышая выдачу активной мощности ВЭС
SetTurOp
Рабочие команды ветротурбины:
Значение
Числовое значение
Семантика
Str
1
Запустить ветротурбину
Stop
2
Остановить ветротурбину
ShfBrg
Подшипник вала
ShfBrk
Тормоз вала (поверхность)
StaA
Фазный ток статора трехфазного генератора
StaPhV
Фазное напряжение (по отношению к земле) на выводах статора трехфазного генератора
StaPPV
Межфазное (линейное) напряжение на выводах статора трехфазного генератора
StopCnt
Количество остановок. Точная семантика должна быть определена и задокументирована производителем управляющего устройства ветротурбины
Str
Команда на включение преобразователя частоты: ON (Вкл.)/OFF (Выкл.)/Auto (Авто.):
Значение
Числовое значение
Семантика
On
1
Включить преобразователь частоты
Off
2
Выключить преобразователь частоты
Auto
3
Включить преобразователь частоты в автоматическом режиме
StrCnt
Количество пусков. Точная семантика должна быть определена и задокументирована производителем управляющего устройства ветротурбины
SupVArh
Выдача реактивной энергии (установленное по умолчанию направление электроснабжения: энергия поступает от ветротурбины к шинам подстанции)
SupWh
Выдача активной энергии (установленное по умолчанию направление электроснабжения: энергия поступает от ветротурбины к шинам подстанции)
SysGsLev
Уровень масла в смазочной системе ориентации ветротурбины по ветру
Tmp
Температура
TmpNacEx
Температура снаружи гондолы
TmpNacIntl
Температура внутри гондолы
Torq
Значение крутящего момента
TotVArh
Общая выработка реактивной энергии
TotWh
Общая выработка активной энергии
TrfClSt
Состояние системы охлаждения трансформатора:
Значение
Числовое значение
Семантика
Cl
1
Система охлаждения трансформатора включена
Stdby
2
Система охлаждения трансформатора в режиме готовности
Off
3
Система охлаждения трансформатора выключена
Flt
4
Система охлаждения трансформатора неисправна
TrfGri
Сторона трансформатора со стороны сети
TrfGriA
Фазный ток трансформатора со стороны трехфазной сети
TrfGriPhV
Фазное (относительно земли) напряжение трансформатора со стороны трехфазной сети
TrfGriPPV
Линейное (межфазное) напряжение трансформатора со стороны трехфазной сети
TrfOpTmRs
Время работы трансформатора (наработка) (определена производителем). Точная семантика должна быть определена и задокументирована производителем контроллера ветротурбины
TrfTmpTrfGn
Измерение температуры трансформатора со стороны сети
TrfTmpTrfGri
Измерение температуры трансформатора со стороны ветротурбины
TrfTurA
3-фазный, фазный ток трансформатора со стороны ветротурбины
TrfTurPhV
3-фазное, фазное (относительно земли) напряжение трансформатора со стороны ветротурбины
TrfTurPPV
3-фазное, линейное (межфазное) напряжение трансформатора со стороны ветротурбины
TrgEmgStop
Зафиксированный неустойчивый режим, вызванный аварийной остановкой
TrgProdGri
Зафиксированный неустойчивый режим, вызванный подключением к сети
TrmTmpGbxOil1
Измерение температуры масла в редукторе (мультипликаторе)
TrmTmpShfBrg1
Измерение температуры 1-го подшипника вала
TrmTmpShfBrg2
Измерение температуры 2-го подшипника вала
TrmTmpShfBrg
Измерение температуры тормоза вала (измеряется на поверхности)
TurAlLog
Все зафиксированные (хронологические) сигналы тревоги ветротурбины
TurAnLog
Все зафиксированные (хронологические) аналоговые временные ряды ветротурбины
TurCmLog
Все зафиксированные (хронологические) команды ветротурбины
TurCtLog
Все зафиксированные (хронологические) подсчеты ветротурбины
TurEvtLog
Все зафиксированные (хронологические) изменения состояния
TurPhLog
Все зафиксированные (хронологические) временные ряды трех фаз
TurRpCh
Отчетные аналоговые показатели ветротурбины
TurRpCt
Отчетные подсчитанные события ветротурбины
TurRpTm
Отчетные временные интервалы ветротурбины
TurSpLog
Все зафиксированные (хронологические) рабочие точки ветротурбины
TurSt
Состояние ветротурбины:
Значение
Числовое значение
Семантика
Stop
1
Ветротурбина остановлена
Stdby
2
Ветротурбина в состоянии готовности
Str
3
Ветротурбина запускается
Run
4
Ветротурбина работает в нормальном режиме
Free
5
Ветротурбина на холостом ходу с отсоединенным генератором
Brk
6
Ветротурбина заторможена
TurStLog
Все зафиксированные (хронологические) состояния ветротурбины
TurTmLog
Все зафиксированные (хронологические) времена работы ветротурбины
TurTrlLog
Все зафиксированные неустойчивые режимы работы ветротурбины
VA
Полная мощность S используется как общедоступный синоним полной мощности
VAh
Полная энергия
VAr
Реактивная мощность Q используется как общедоступный синоним реактивной мощности
VAr
Производство реактивной мощности
VArh
Реактивная энергия
VArOvW
Приоритет обратных команд перед прямыми командами ветротурбины
VArRefPri
Приоритет обратной команды изменения уставки ветротурбины
VerWdDir
Вертикальное направление ветра
VerWdSpd
Вертикальная скорость ветра
Vib
Измеренная вибрация редуктора (мультипликатора)
BrkHyPres
Гидравлическое давление на тормоз вала
VibGbx1
Измеренная вибрация редуктора 1 (мультипликатора 1)
VibGbx2
Измеренная вибрация редуктора 2 (мультипликатора 2)
GbxOilLev
Уровень масла в отстойнике редуктора (мультипликаторе)
GbxOilPres
Давление масла в редукторе (мультипликаторе)
GsLev
Уровень масла в смазочной системе главного подшипника вала
InlFlt
Загрязнение действующего фильтра
OfFlt
Загрязнение отключенного фильтра
Vis
Видимость
VMx
Измерения напряжения
W
Активная мощность P используется как общедоступный синоним активной мощности
W
Производство активной мощности
WacTrg
Количество случаев, когда цепь мониторинга обнуляет устройство после обнуления счетчика
WdDir
Направление ветра. Это направление, с которого дует ветер. Направление ветра должно быть определено по отношению к истинному северу
WdHtSt
Состояние обогревателя датчика ветра (анемометра):
Значение
Числовое значение
Семантика
On
1
Обогреватель включен
Off
2
Обогреватель выключен
Dis
3
Обогреватель неисправен
WdSpdNac
Скорость ветра
Wh
Активная энергия
WrmStr
Количество "горячих" пусков, сделанных физическим устройством после последнего обнуления
Xdir
Продольное направление
YawAng
Угол поворота гондолы (опорного подшипника) по отношению к истинному северу
YawSpd
Скорость поворота гондолы
Ydir
Поперечное направление
YwBrakeSt
Режимы работы тормозной системы в системе ориентации по ветру:
Значение
Числовое значение
Семантика
On
1
Тормоз включен
Off
2
Тормоз выключен
YwSt
Режим работы системы ориентации по ветру:
Значение
Числовое значение
Семантика
Auto
1
Система ориентации по ветру в автоматическом режиме работы
Cw
2
Система ориентации по ветру в режиме поворота по часовой стрелке
Blk
3
Система ориентации по ветру заблокирована
Ccw
4
Система ориентации по ветру в режиме поворота против часовой стрелки
Flt
5
Система ориентации по ветру неисправна
Длина имен данных не ограничена стандартами серии ГОСТ Р 54418.25, хотя в ГОСТ Р МЭК 61850-7-2 эти ограничения изложены в разделе 19. Ограничения есть в указателях на объект с его различными уровнями в иерархии.
Если данные в классе логического узла являются необязательными, то все значения состояния являются необязательными.
7 Классы общих данных CDC
7.1 Основные понятия для классов общих данных
7.1.1 Категории классов общих данных
Общие свойства групп классов данных (данных, определенных в логических узлах) описаны в классе общих данных (CDC). Класс данных получает всю информацию (данные и метаданные), как указано в сопутствующих атрибутах класса общих данных. Группа специальных классов общих данных ВЭС определена из требований, основанных на информации о ВЭС.
Определены следующие группы классов общих данных:
а) специальные классы общих данных ВЭС (CDC) (см. 7.3):
1) установленное значение (SPV);
2) значение состояния (STV);
3) устройство сигнализации (ALM);
4) командный сигнал (CMD);
5) подсчет событий (CTE);
6) продолжительность режима (TMS);
7) состояние системы сигнализации (ASS);
б) класс общих данных, полученный из ГОСТ Р МЭК 61850-7-3 (см. 7.4.1):
1) состояние одной точки (SPS);
2) целочисленное состояние (INS);
3) отсчет показаний двоичного счетчика (BCR);
4) измеренные значения (MV);
5) измеренные значения в трехфазной системе по отношению к земле (WYE);
6) измеренные значения в трехфазной системе по отношению к другим фазам (DEL);
7) контролируемые аналоговые значения процесса (APC) (в будущем будет сделано дополнение к существующему стандарту);
8) указатель логического узла (LPL);
в) класс общих данных, полученный из стандарта ГОСТ Р МЭК 61850-7-3 и адаптированный (см. 7.4.2):
1) указатель устройства (DPL)-WDPL.
7.1.2 Структура классов общих данных
Аббревиатуры имен специальных классов общих данных ВЭС должны быть записаны прописными буквами, коротко (рекомендуется три буквы), и должны быть уникальны.
Внутри класса общих данных информация (данные и метаданные) определенных классов данных моделируется однозначно в соответствии с системой символов, как показано в таблице 25.
Таблица 25
Основная структурная таблица классов общих данных (CDC)
xxx класс
Имя атрибута
Тип атрибута
КФ
ОЗ
Пояснение и значение/диапазон
О/Н
Атрибуты данных
Данные о состоянии
Имя атрибута CDC
Тип атрибута
кф
Описание и диапазон
Аналоговые данные
Имя атрибута CDC
Тип атрибута
кф
Описание и диапазон
Статистические данные
Имя атрибута CDC
Тип атрибута
кф
Описание и диапазон
Хронологические данные
Имя атрибута CDC
кф
Описание и диапазон
Имя атрибута CDC
Тип атрибута A
кф
Описание и диапазон
Имя атрибута CDC
Тип атрибута B
кф
Описание и диапазон
Имя атрибута CDC
Тип атрибута A
кф
Описание и диапазон
Имя атрибута CDC
Тип атрибута C
кф
Описание и диапазон
Данные системы управления
Имя атрибута CDC
Тип атрибута
кф
Описание и диапазон
Информация по рабочей точке
Имя атрибута CDC
Тип атрибута
кф
Описание и диапазон
Описание и расширение
Имя атрибута CDC
Тип атрибута
кф
Описание и диапазон
Примечание - В настоящей таблице использованы следующие условные обозначения:
КФ - код функции;
ОЗ - опция запуска;
CDC - класс общих данных.
Для удобства использования все атрибуты класса общих данных разбиты по категориям.
Типы атрибутов класса общих данных описаны в таблице 26.
Таблица 26
Атрибуты класса общих данных
Атрибуты класса данных
Описание
Имя атрибута
Символьное сокращение записи атрибута класса общих данных
Тип атрибута
Основное (например, INT, BOOLEAN) или комбинированное определения типа данных
Функциональное ограничение
Ярлык для сформированных групп для эффективного информационного обмена. Перечень функциональных ограничений должен быть таким, как описано в ГОСТ Р МЭК 61850-7-2 (таблица 18)
Примеры:
- ST - состояние;
- MX - измеряемая величина;
- CO - управление;
- SP - установка;
- CF - конфигурация;
- DC - описание
Опция запуска
Условное уведомление о том, что изменение состояния или значения вызвало:
- dchg: изменение данных;
- qchg: изменение атрибута;
- dupd: данные обновлены
Пояснение/диапазон
Описание и диапазон атрибута записи
Требования
M (О): обязательный, O (Н): необязательный, условный
Все обязательные атрибуты класса общих данных должны быть переданы соответствующему классу данных. Необязательные имена атрибутов данных предназначены для того, чтобы быть полезными, но они свободны в использовании. Атрибуты общих данных также являются обязательными, если данное условие истинно.
Условия, которые определяют наличие атрибута, приведены в таблице 27.
Таблица 27
Условия, которые определяют наличие атрибута
Сокращение
Условие
AC_ALM_ST_POS
Атрибут должен присутствовать, если логический узел WALM включает в себя данные AlmSt
AC_DLN_M
Атрибут должен присутствовать, если пространство имени данных отличается от пространства имени данных, относящихся либо к InNs логического узла, в котором данные содержатся, либо к InNs логического устройства, в котором эти данные содержатся (применимо только к dataNs во всех CDC)
AC_DLNDA_M
Атрибут должен присутствовать, если пространство имени данных CDC отличается от пространства имени данных CDC, относящихся либо к данным dataNs, InNs логического узла, в котором данные содержатся, либо к InNs логического устройства, в котором эти данные содержатся (применимо только к cdcNs и cdcName во всех CDC)
AC_PRE_TRG
Атрибут является обязательным, если поддерживается предварительный запуск
AC_PST_TRG
Атрибут является обязательным, если поддерживается последующий запуск
AC_TRG
Атрибут является обязательным, если поддерживается предварительный или последующий запуск
GC_1
По крайней мере один из атрибутов должен присутствовать для данного образца данных
GC_CON
Атрибуты конфигурации данных должны присутствовать только если (необязательно) специальные атрибуты данных на которые данная конфигурация ссылается, также присутствуют
M
Обязательный атрибут
O
Необязательный атрибут
Тип атрибута класса общих данных - это основной атрибут данных. В таблице 28 показан ряд основных типов атрибутов.
Таблица 28
CDC: Основные типы атрибутов
Тип атрибута
Имя
Диапазон/пояснение
BOOLEAN
ЛОЖЬ/ИСТИНА
INT8
-128 до +127
INT16
-32768 до +32767
INT24
-8388608 до +838607
INT32
-231 до (231) - 1
INT64
-263 до (263) - 1
INT128
-2127 до (2127) - 1
INT8U
от 0 до 255
INT16U
от 0 до 65535
INT24U
от 0 до 16777215
INT32U
от 0 до 4294967295
FLOAT32
Плавающая запятая с одинарной точностью, диапазон и точность определены в [1] для плавающей запятой с одинарной точностью
FLOAT64
Плавающая запятая с двойной точностью, диапазон и точность определены в [1] для плавающей запятой с двойной точностью
OCTETSTRING64
Строка октетов
ENUMERATED
Упорядоченное множество значений зависит от информации, которая будет смоделирована; разрешены пользовательские расширения
CODED ENUM
Упорядоченное множество значений определяется один раз; не разрешены пользовательские расширения. Тип должен быть обозначен для эффективного кодирования отображения в памяти
VISIBLE STRING
Строка кода ASCII
UNICODE STRINGE
Последовательность символов Юникода
Полученные комбинированные типы перечислены отдельно, подробно - в следующих подпунктах.
7.2 Атрибуты класса общих данных CDC
7.2.1 Аналоговые значения (Analogue Value)
Плавающая точка или целочисленное значение (изменяемое). Тип аналоговых значений должен быть таким, как определено в таблице 29.
Таблица 29
Аналоговые значения
Описание типа аналоговых значений
Имя атрибута
Тип атрибута
Значение/Диапазон значений
О/Н
i
INT32
Целочисленное значение
GC_1
f
FLOAT32
Значение с плавающей точкой
GC_1
Примечание - В настоящей таблице использованы следующие условные обозначения:
GC_1 - как минимум один из атрибутов должен присутствовать для данного образца данных.
Аналоговые данные должны быть представлены в виде массива аналоговых данных.
Аналоговые значения могут быть представлены как основной тип данных "ЦЕЛОЧИСЛЕННЫЕ" (атрибут i) или с "ПЛАВАЮЩЕЙ ЗАПЯТОЙ" (атрибут f). Как минимум один из атрибутов должен использоваться. Если присутствуют оба типа i и f, то сервер должен подтвердить, что оба значения сохраняют согласованность. Крайний набор значений должен использоваться коммуникационными службами для обновления других значений. Как пример, если написано xxx.f, то программа соответственно должна обновиться до xxx.i.
i - значение i должно быть целочисленным представлением измеренных значений. Формула для преобразования между значениями i и f
f·10единица измерения·множитель = (i·масштабный множитель) +
+ погрешность. (1)
Значение должно быть точным в пределах допустимой погрешности, когда присутствуют i, масштабный множитель, погрешность и f.
Значение f должно быть представлением измеренных значений в виде с плавающей точкой и должно отображать технические значения.
Примечание - Причина, по которой используются целочисленные значения и значения с плавающей точкой, заключается в том, что интеллектуальные электронные устройства без способности воспринимать значения с плавающей точкой способны поддерживать аналоговые значения. В этом случае масштабный множитель и погрешность могут быть автономно обменены между клиентами и серверами.
7.2.2 Тип TimeStamp (временная метка)
Тип TimeStamp (временная метка) представляет универсальное глобальное время (UTC) с началом отсчета в полночь (00:00:00) 1970-01-01, как указано в таблице 30.
Таблица 30
Определение тип TimeStamp (временная метка)
Имя атрибута
Тип атрибута
Значение/диапазон значений
О/Н
Секунда с начала периода отсчета (SecondSinceEpoch)
INT32
(0 ... MAX)
О
Доля секунды (FractionOfSecond)
INT24U
Value (Значение) = SUM выражения bi * 2-(i+1)
при i = от 0 до 23
Order (Порядок) = b0, b1, b2, b3, ...
О
Показатель качества временных параметров (TimeQuality)
TimeQuality
О
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
7.2.2.1 Атрибут SecondSinceEpoch (секунда с начала периода отсчета)
Атрибут SecondSinceEpoch (секунда с начала периода отсчета) представляет собой интервал в секундах, отсчитываемых непрерывно с начала отсчета 1970-01-01 00:00:00 универсального глобального времени (UTC).
Примечание - Атрибут SecondSinceEpoch соответствует началу отсчета в Unix.
7.2.2.2 Атрибут FractionOfSecond (доля секунды)
Атрибут FractionOfSecond (доля секунды) является той долей текущей секунды, во время которой было определено значение TimeStamp. Эта доля секунды должна быть рассчитана как (SUM выражения bi * 2-(i+1) секунд при i = 1 до 23).
Примечания
1 Разрешение определяется наименьшим разрядом обновления временной метки. 24-битовое целое число в качестве наименьшей единицы обеспечивает 1 из 16777216 импульсов счета; рассчитывается как (1/2)24, что приблизительно равняется 60 нс.
2 Разрешение временной метки (TimeStamp) может равняться (1/2)1 = 0,5 с, если используется только первый бит; или может быть (1/2)2 = 0,25 с, если используются только первые два бит. Если использованы все 24 бита, оно может равняться 60 нс. Разрешение временной метки (TimeStamp), обусловленное интеллектуальным электронным устройством (IED), не описано в настоящем стандарте.
7.2.2.3 Атрибут TimeQuality (показатель качества временных параметров)
Атрибут TimeQuality (показатель качества временных параметров) обеспечивает информацию об источнике времени передающего интеллектуального электронного устройства (IED), как описано в таблице 31.
Таблица 31
Определение атрибута TimeQuality
(показатель качества временных параметров)
Имя атрибута
Тип атрибута
Значение/диапазон значений/пояснение
О/Н
Скомпонованный список
Зафиксированные потерянные секунды (LeapSecondsKnown)
BOOLEAN
О
Неисправность часов (ClockFailure)
BOOLEAN
О
Часы не синхронизированы (ClockNotSynchronized)
BOOLEAN
Н
Точность отсчета времени (TimeAccuracy)
CODED ENUM
Количество значимых битов в атрибуте FractionOfSecond (доля секунды): минимальный временной интервал должен быть 2-n
О
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
LeapSecondsKnown (зафиксированные потерянные секунды)
Значение "ИСТИНА" атрибута LeapSecondsKnown означает, что в значении SecondSinceEpoch учтены все имевшие место коррекции секунды. Если это значение "ЛОЖЬ", то в данном значении не учтены те коррекции секунды, которые имели место до инициализации источника времени данного устройства.
ClockFailure (неисправность часов)
Значение "ИСТИНА" атрибута ClockFailure означает, что источник времени передающего устройства является недостоверным. Значение временной отметки (TimeStamp) должно быть проигнорировано.
ClockNotSynchronized (Часы не синхронизированы)
Значение "ИСТИНА" атрибута данных ClockNotSynchronized означает, что источник времени передающего устройства не синхронизирован с универсальным глобальным временем (UTC).
TimeAccuracy (точность отсчета времени)
Атрибут TimeAccuracy представляет класс точности времени источника времени передающего устройства по отношению к внешнему универсальному глобальному времени (UTC). Классы timeAccuracy представляют количество значимых битов в атрибуте FractionOfSecond.
Значения n должны быть такими, как показано в таблице 32.
Таблица 32
Точность отсчета времени (TimeAccuracy)
n
Результирующая точность отсчета времени
(2-n)
Соответствующий характерный класс времени, определенный в ГОСТ Р МЭК 61850-5
31
-
- не определен
7
Около 7,8 мс
10 мс (класс точности T0)
10
Около 0,9 мс
1 мс (класс точности T1)
14
Около 61 мкс
100 мкс (класс точности T2)
16
Около 15 мкс
25 мкс (класс точности T3)
18
Около 3,8 мкс
4 мкс (класс точности T4)
20
Около 0,9 мкс
1 мкс (класс точности T5)
7.2.3 Тип Quality (качество)
Различные идентификаторы, которые определяют качество и точность информации. Тип Quality (качество) должен быть таким, как описано в таблице 33.
Таблица 33
Определение типа Quality (качество)
Имя атрибута
Тип атрибута
Значение/диапазон значений
О/Н
Скомпонованный список
Точность (validity)
CODED ENUM
good | invalid | reserved | questionable
(хороший | неверный | сохраненный | ненадежный)
О
Расчет качества (detailQual)
Скомпонованный список
Н
Переполнение (overflow)
BOOLEAN
Н
Выход из допустимого диапазона (outofrange)
BOOLEAN
Н
Недопустимая ссылка (badreference)
BOOLEAN
Н
Колебательный (oscillatory)
BOOLEAN
Н
Неисправность (failure)
BOOLEAN
Н
Устаревшие данные (old-Data)
BOOLEAN
Н
Несовместимые (inconsistent)
BOOLEAN
Н
Неточный (inaccurate)
BOOLEAN
Н
Источник (source)
CODED ENUM
процесс | замененный
Процесс, установленный по умолчанию
Н
Тест (test)
BOOLEAN
Значение "ЛОЖЬ", установленное по умолчанию
Н
Оператор блокирован (operatorBlocked)
BOOLEAN
Значение "ЛОЖЬ", установленное по умолчанию
Н
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
Значения, установленные по умолчанию, следует применять в случае, если не поддерживается функциональность соответствующего атрибута. Отображение может специфицировать исключение атрибута из сообщения, если данный атрибут не поддерживается или если применяется значение по умолчанию. Для дополнительной информации см. ГОСТ Р МЭК 61850-7-3 (подраздел 6.2).
7.2.4 Тип Units (единицы)
Тип Units (единицы) должен быть таким, как приведено в таблице 34.
Таблица 34
Определение типа Units (единицы)
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: таблицы В.1, В.2, В.3, В.4, В.5 в Приложении В отсутствуют. Возможно, имеются в виду таблицы Б.1, Б.2, Б.3, Б.4, Б.5 Приложения Б соответственно.
Имя атрибута
Тип атрибута
Значение/диапазон значений
О/Н
Единицы СИ (SlUnit)
ENUMERATED
В соответствии с таблицами В.1, В.2, В.3, В.4 приложения В
О
Множитель (multiplier)
ENUMERATED
В соответствии с таблицей В.5 приложения В
Н
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
Атрибут SlUnit (единицы СИ) определяет физические величины в системных единицах СИ в соответствии с приложением А.
Атрибут multiplier (множитель) определяет значение множителя в соответствии с приложением А. Значение по умолчанию равно 0 (т.е. множитель = 1).
Единицы должны быть единицами СИ в соответствии с ГОСТ 8.417, представленными в виде перечисления. Перечисление должно быть таким, как указано в таблицах В.1, В.2, В.3 и В.4 приложения В. Множитель должен быть представлен как перечисление, где значение перечисления равно степени множителя с основанием 10, как указано в таблице В.5 приложения В.
7.2.5 Тип CtlModels (модели управления)
Тип CtlModels (модели управления) определен следующим образом:
Пронумерованный (ENUMERATED (status-only | direct-with-normal-security | sbo-with-normal-security | direct-with-enhance-security | sbo-with-enhance-security) (семантику атрибутов см. таблицу 47).
7.2.6 Тип SboClasses (классы SBO-управления)
Тип SboClasses (классы SBO-управления) определен следующим образом:
ENUMERATED (operate-once | operate-many) (Пронумерованный (выполнить - один раз | выполнить - несколько раз)).
7.2.7 Тип Originator (инициатор)
Тип Originator (инициатор) должен быть таким, как указано в таблице 35.
Таблица 35
Определение Originator (инициатор)
Имя атрибута
Тип атрибута
Значение/диапазон значений
О/Н
orCat
ENUMERATED
not-supported (0) | reserved (1) | station-control (2) | remote-control (3) | reserved2 (4) | automatic-station (5) | automatic-remote (6) | maintenance (7) | process (8) (не поддерживается (0) | сохранен (1) | управление на уровне станции (2) | удаленное управление (3) | сохранен 2 (4) | автоматическое управление на уровне станции (5) | автоматическое удаленное управление (6) | техническое обслуживание (7) | процесс (8))
О
orIdent
OCTET STRING64
О
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
Тип Originator (инициатор) должен содержать сведения об инициаторе последнего изменения атрибута данных, представляющего значение контролируемых данных.
Атрибут orCat специфицирует категорию инициатора, который вызвал изменение значения. Значения атрибута orCat приведены в таблице 36.
Таблица 36
Значения атрибута orCat
Значение
Числовое значение
Пояснение
Не поддерживается (not-supported)
0
Атрибут orCat не поддерживается
Сохранен (reserved1)
1
Управление на уровне станции (station-control)
2
Команда управления выдана оператором, использующим клиент, находящийся на уровне ВЭС
Удаленное управление (remote-control)
3
Команда управления выдана удаленным оператором за пределами ВЭС (например, из центра управления сетью)
Сохранен2 (reserved2)
4
Автоматическое управление на уровне станции (automatic-station)
5
Команда управления выдана автоматической функцией на уровне ВЭС
Автоматическое удаленное управление (automatic-remote)
6
Команда управления выдана автоматической функцией за пределами ВЭС
Техническое обслуживание (maintenance)
7
Команда управления выдана сервисом технического обслуживания
Процесс (process)
8
Изменение состояния произошло без управляющего воздействия (например, внешнее отключение автоматического выключателя или неисправность в самом выключателе)
7.2.8 Тип CtxInt
Тип CtxInt может представлять INT32 или ENUMERATED в зависимости от используемого имени данных. Если данные образованы набором возможных значений, то должен быть использован ENUMERATED.
7.2.9 Тип ObjectReference (объектная ссылка)
Тип ObjectReference (объектная ссылка) определен следующим образом: VISIBLE STRING255.
Более подробное объяснение можно найти в ГОСТ Р МЭК 61850-7-2 (19.2).
7.3 Специальные классы общих данных CDC ветроэлектростанций
7.3.1 Общие понятия
Различают следующие группы классов общих данных:
- специальные классы общих данных ВЭС;
- классы общих данных, полученные из ГОСТ Р МЭК 61850-7-3 и адаптированные к настоящему стандарту (см. 7.3.8).
Поскольку серия стандартов ГОСТ Р 54418.25 использует тот же метод моделирования, что и серия стандартов ГОСТ Р МЭК 61850, то некоторые уже существующие классы общих данных ГОСТ Р МЭК 61850-7-3 могут быть повторно использованы в именах расширения файла или в объединенной сети, устанавливающей связь с информацией в модели ВЭС.
Как правило, вся информация, относящаяся к ВЭС, должна быть построена на специальных классах общих данных ВЭС, как перечислено в таблице 37.
Таблица 37
Специальные классы общих данных ВЭС (CDC ВЭС)
Классы общих данных CDC
Описание
Таблица
SPV
Setpoint value (установленное значение)
STV
Status value (значение состояния)
ALM
Alarm (сигнал тревоги)
CMD
Command (командный сигнал)
CTE
Event counting (подсчет событий)
TMS
State timing (режим синхронизации)
ASS
Alarm set status (состояние системы сигнализации)
Атрибуты имен данных всех общих классов данных (CDC) перечислены в 7.5 в алфавитном порядке.
Каждый атрибут данных должен получить как минимум все обязательные параметры от своего типа атрибута.
Для создания специального класса общих данных должны использоваться только описанные в данных атрибуты.
7.3.2 Класс общих данных CDC SPV (установленное значение)
Класс общих данных CDC SPV (установленное значение) должен включать в себя атрибуты, которые представляют информацию и осуществляют контроль над заданными величинами и параметрами "ДАННЫЕ". Аналоговые данные и их различия должны находиться только в авторизированном доступе. Подробная спецификация должна быть такой, как приведено в таблице 38. Изменение значения должно быть представлено с его старым, текущим и требуемым значениями, отметкой времени и меткой оператора. В ином случае темпы изменения и ограничения могут быть сконфигурированы таким образом, чтобы избежать нежелательной динамики системы. Рекомендуется также представлять описание и единицы измерения заданных величин и параметров.
Примечание - Требования к классу общих данных CDC APC в настоящее время не установлены ни в настоящем стандарте, ни в ГОСТ Р МЭК 61850-7-3. В таблице 38 приведены атрибуты класса общих данных CDC APC, которые должны использоваться для actVal (текущего значения) и oldVal (старого значения).
Таблица 38
Описание класса общих данных CDC SPV
(установленное значение)
Имя атрибута
Тип атрибута
КФ
ОЗ
Пояснение и значение/диапазон
О/Н
Имя данных
Получено из класса данных (см. ГОСТ Р МЭК 61850-7-2 (таблица 20))
Данные
Данные о состоянии и системе управления
chaManRs
SPC
Вынужденный ручной сброс параметров данных
Н
ctlVal
BOOLEAN
CO
Сброс ("ИСТИНА")
О
origin
Originator
CO, ST
Указатель оператора крайнего сброса данных
О
stVal
BOOLEAN
ST
dchg
О
q
Quality
ST
qchg
О
t
TimeStamp
ST
О
ctlModel
ctlModels
CF
direct-with-normal-security
О
Информация о рабочей точке
actVal
APC
Требуемое значение заданной величины или параметра
О
ctlVal
Analogue Value
CO
dchg
О
origin
Originator
CO, MX
Указатель оператора предыдущего изменения данных
О
operTm
TimeStamp
CO
Н
mxVal
Analogue Value
MX
dchg
О
q
Quality
MX
qchg
О
t
TimeStamp
MX
О
stSeld
BOOLEAN
ST
dchg
Н
ctlModel
CtlModels
CF
status-only | direct-with-normal-security | sbo-with-normal-security | direct-with-enhance-security | sbo-with-enhance-security (см. таблицу 47)
О
sboTimeout
INT32
CF
Н
sboClass
SboClasses
CF
Н
oldVal
APC
Предыдущее значение заданной величины
Н
ctlVal
Analogue Value
CO
О
origin
Originator
CO, MX
Указатель оператора предыдущего изменения данных
Н
operTm
TimeStamp
CO
Н
mxVal
Analogue Value
MX
dchg
Н
q
Quality
MX
qchg
О
t
TimeStamp
MX
О
ctlModel
CtlModels
CF
Только-состояние
О
Атрибуты данных
Характерные данные
minMxVal
Analogue Value
MX
Минимальное измеренное значение
Н
maxMxVal
Analogue Value
MX
Максимальное измеренное значение
Н
totAvVal
Analogue Value
MX
Общее среднее значение данных
Н
sdvVal
Analogue Value
MX
Стандартное отклонение данных
Н
Данные о конфигурации, значении и расширении
unit
Unit
CF
Н
minMxVal
Analogue Value
CF
dchg
Допустимый нижний предел
Н
maxMxVal
Analogue Value
CF
dchg
Допустимый верхний предел
Н
incRate
Analogue Value
CF
dchg
Скорость нарастания
Н
decRate
Analogue Value
CF
dchg
Скорость спада
Н
spAcs
CODED ENUM
CF
Заданное значение или параметр уровня доступа
Низкий | средний | высокий
(low | medium | high)
Н
chaPerRs
CODED ENUM
CF
Периодический сброс данных (ежечасно | ежедневно | еженедельно | ежемесячно)
(hly | dly | wly | mly)
Н
d
VISIBLE STRING255
DC
Н
dU
UNICOD STRING255
DC
Н
cdcNs
VISIBLE STRING255
EX
AC_DLNDA_
cdcName
VISIBLE STRING255
EX
AC_DLNDA_M
dataNs
VISIBLE STRING255
EX
AC_DLN_M
Сервисы
Определено в ГОСТ Р 54418.5.3 (таблица В.1)
Примечания
1 chaManRs - это временные данные (транзитные данные).
2 oldVal предоставляет информацию о предыдущем требуемом значении, которое не разрешает никакого обслуживания управляющей модели.
3 В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
7.3.3 Класс общих данных CDC STV (значение состояния)
Класс общих данных CDC STV (значение состояния) должен быть описан, как указано в таблице 39. Он включает в себя атрибуты, которые представляют информацию о состоянии, данных состояния. Поскольку текущее и предыдущее состояния были смоделированы, изменение состояния (события) определяется также. Значение состояния определено классом данных, к которому класс общих данных CDC STV был присвоен (например "включено", "выключено", "работоспособный"). Соответствующие аналоговые данные могут быть изменены, их значения в момент наступления события могут иметь большую ценность для анализа происходящих событий. Эти данные, если нужно, должны быть включены в массив данных, относящийся к dataSetMx. Данные должны быть определены текущим значением состояния, указателем и отметкой времени. Описание данных рекомендуется, но является необязательным.
Таблица 39
Описание класса общих данных CDC STV (значение состояния)
Имя атрибута
Тип атрибута
КФ
ОЗ
Пояснение и значение/диапазон
О/Н
Имя данных
Получено из класса данных (см. ГОСТ Р МЭК 61850-7-2 (таблица 20))
Данные
Данные о состоянии
actSt
INS
Текущее состояние
О
stVal
CtxInt
ST
dchg
О
q
Quality
ST
qchg
О
t
TimeStamp
ST
О
oldSt
INS
Н
stVal
CtxInt
ST
dchg
Предыдущее состояние
О
q
Quality
ST
qchg
О
t
TimeStamp
ST
О
Статистические данные
stTm
TMS
Длительность рабочего состояния
Н
stCt
CTE
Количество изменений рабочего состояния
Н
Атрибуты данных
Данные о конфигурации, значении и расширении
preTmms
INT32U
CF
Время до запуска
AC_PRE_TRG
pstTmms
INT32U
CF
Время после запуска
AC_PST_TRG
smpTmms
INT16U
CF
Время выборки атрибутов данных, отобранное во времени до запуска и после запуска
AC_TRG
datSetMx
ObjectReference
CF
dchg
Аналоговые данные соответствующие этим значениям состояния
Н
d
VISIBLE STRING255
DC
Текст
Н
dU
UNICOD STRING255
DC
Н
cdcNs
VISIBLE STRING255
EX
AC_DLNDA_M
Класс STV
cdcName
VISIBLE STRING255
EX
AC_DLNDA_M
dataNs
VISIBLE STRING255
EX
AC_DLN_M
Сервисы
Определено в ГОСТ Р 54418.25.3 (таблица В.1).
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
7.3.4 Класс общих данных CDC ALM (устройство сигнализации)
Класс общих данных CDC ALM (устройство сигнализации) должен включать в себя атрибуты, которые представляют информацию об устройстве сигнализации. Установленная информационная модель устройства сигнализации ВЭС должна быть описана, как показано в таблице 40. Она указывает на четыре значения состояния, а именно: "включена", "предупреждение", "подтверждено", "выключено". Событие в устройстве сигнализации (изменение состояния) также определено, поскольку предыдущее и текущее состояния смоделированы. Подтверждающие сервисы текущего аварийного состояния объединены органом управления подтверждением, который будет подтвержден указателем оператора и отметкой времени. В случае анализа событий устройства сигнализации будут полезны не только соответствующие аналоговые данные, полученные во время наступления аварийной ситуации, но также и данные о состоянии.
Таблица 40
Описание класса общих данных CDC ALM
(устройство сигнализации)
Имя атрибута
Тип атрибута
КФ
ОЗ
Пояснение и значение/диапазон
О/Н
Имя данных
Получено из класса данных (см. ГОСТ Р МЭК 61850-7-2 (таблица 20))
Данные
Данные о состоянии
almAck
SPC
Подтверждение
О
ctlVal
BOOLEAN
CO
dchg
Подтверждение ("ИСТИНА")
О
origin
Originator
CO, ST
О
stVal
BOOLEAN
ST
dchg
О
q
Quality
ST
qchg
О
t
TimeStamp
ST
О
ctlModel
CtlModels
CF
direct-with-normal-security | sbo-with-normal-security
О
actSt
INS
Текущее значение состояния устройства сигнализации
stVal
CtxInt
ST
dchg
Включено | предупреждение | подтверждено | выключено
О
q
Quality
ST
qchg
О
t
TimeStamp
ST
О
oldSt
INS
Предыдущее значение состояния устройства сигнализации
Н
stVal
CtxInt
ST
dchg
Включено | предупреждение | подтверждено | выключено
О
q
Quality
ST
qchg
О
t
TimeStamp
ST
О
Статистические данные
almTm
TMS
Длительность текущего аварийного состояния
Н
almCt
CTE
Количество изменений к моменту возникновения текущего аварийного состояния
Н
Атрибуты данных
Данные о состоянии
aimLev
ENUMERATED
ST
Уровень срочности аварийного сигнала
Низкий | Нормальный | Срочный
Н
seqId
INT32U
ST
Указатель последовательности сигналов тревоги
Н
Данные о конфигурации, значении и о расширении
almStPos
INT32
CF
Положение устройства сигнализации в состоянии системы безопасности
AC_ALM_ST_POS
preTmms
INT32U
CF
Время до запуска
AC_PRE_TRG
pstTmms
INT32U
CF
Время после запуска
AC_PST_TRG
smpTmms
INT16U
CF
Время выборки атрибутов данных, отобранное во времени до запуска и после запуска
AC_TRG
datSetMx
ObjectReference
CF
dchg
Перечень измерений, которые имели влияние на устройство сигнализации
Н
datSetSt
ObjectReference
CF
dchg
Перечень состояний, которые имели влияние на устройство сигнализации
Н
d
VISIBLE STRING255
DC
Текст
Н
dU
UNICOD STRING255
DC
Н
cdcNs
VISIBLE STRING255
EX
AC_DLNDA_M
cdcName
VISIBLE STRING255
EX
AC_DLNDA_M
dataNs
VISIBLE STRING255
EX
AC_DLN_M
Сервисы
Определено в ГОСТ Р 54418.25.3 (таблица В.1, приложение В)
Примечания
1 almAck - это временные (транзитные) данные.
2 Атрибут almStPos условно присутствует в AlmSt данных в логическом узле WALM. Данные AlmSt хранят текущее значение состояния о системе предконфигурированной сигнализации. Значения almStPos должны быть отрицательными, если данное устройство сигнализации не включено в систему сигнализации, чьи значения контролируются данными AlmSt. Если его значение положительно, то оно определяет положение данных данного устройства сигнализации в системе значений, включенных в данные AlmSt.
3 В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
Данные должны быть охарактеризованы текущим значением состояния, указателем, отметкой времени и подтверждающими сервисами.
7.3.5 Класс общих данных CDC CMD (командный сигнал)
Класс общих данных CDC CMD (командный сигнал) должен представлять информацию и управление командным сигналом. Подробная спецификация должна быть такой, как представлено в таблице 41. Значение командного сигнала определено классом данных, к которому общий класс данных CDC CMD был присвоен (например "включить", "выключить", "автоматически"). Каждое изменение состояния должно быть представлено предыдущим, текущим и состоянием командного сигнала, так же как сопутствующим временем и меткой оператора крайнего наступления события. Авторизация доступа должна часто использоваться для защиты системы от опасных ситуаций.
Данные должны быть охарактеризованы текущим значением состояния, значением командного сигнала, отметкой времени и указателем последнего оператора. Описание данных представлено.
Таблица 41
Описание класса общих данных CDC CMD (командный сигнал)
Имя атрибута
Тип атрибута
КФ
ОЗ
Пояснение и значение/диапазон
О/Н
Имя данных
Получено из класса данных (ГОСТ Р МЭК 61850-7-2 (таблица 20))
ctlVal
CtxInt
CO
dchg
О
Данные
Данные о состоянии и системе управления
actSt
INC
Текущее подконтрольное состояние
О
origin
Originator
CO, ST
О
stVal
CtxInt
ST
dchg
О
q
Quality
ST
qchg
О
t
TimeStamp
ST
О
stSeld
BOOLEAN
ST
dchg
Н
ctlModel
ctlModels
CF
direct-with-normal-security | sbo-with-normal-security | direct-with-enhance-security | sbo-with-enhance-security (см. таблицу 47)
О
sboTimeout
INT32U
CF
Н
sboClass
sboClasses
CF
Н
oldSt
INS
Старое состояние
Н
stVal
CtxInt
ST
dchg
О
q
Quality
ST
qchg
О
t
TimeStamp
ST
О
Статистические данные
cmTm
TMS
Длительность текущего состояния командного сигнала
Н
cmCt
CTE
Количество событий команды активации
Н
Данные о конфигурации, значении и расширении
cmAcs
INT8U
CF
Уровень доступа командного сигнала
Н
d
VISIBLE STRING255
DC
Текст
Н
dU
UNICOD STRING255
DC
Н
cdcNs
VISIBLE STRING255
EX
AC_DLNDA_M
cdcName
VISIBLE STRING255
EX
AC_DLNDA_M
dataNs
VISIBLE STRING255
EX
AC_DLN_M
Сервисы
Определено в ГОСТ Р 54418.25.3 (таблица В.1, приложение В)
Примечание
В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
7.3.6 Класс общих данных CDC CTE (подсчет событий)
Класс общих данных CDC CTE (подсчет событий) должен включать в себя атрибуты, которые представляют собой счетную информацию об изменении состояния (событиях). Описанная модель должна быть такой, как приведено в таблице 42, и она выделяет три счетных значения, а именно: количество произошедших событий с момента крайнего сброса данных, предыдущее количество произошедших событий перед крайним сбросом данных, общее количество произошедших событий. Сброс данных может осуществляться каждый день, неделю, месяц, год или может производиться вручную. Отметка времени и указатель оператора, указывающие на сброс данных, также предусмотрены.
Данные должны быть представлены текущим и предыдущим счетными значениями и отметкой о ручном сбросе данных. Описание данных представлено.
Таблица 42
Описание класса общих данных CDC CTE (подсчет событий)
Имя атрибута
Тип атрибута
КФ
ОЗ
Пояснение и значение/диапазон
О/Н
Имя данных
Получено из класса данных (см. ГОСТ Р МЭК 61850-7-2 (таблица 20))
Данные
Данные о состоянии
manRs
SPC
Ручной сброс данных
О
ctlVal
BOOLEAN
CO
Сброс данных ("ИСТИНА")
О
origin
Originator
CO, ST
О
stVal
BOOLEAN
ST
dchg
О
q
Quality
ST
qchg
О
t
TimeStamp
ST
О
ctlModel
ctlModels
CF
direct-with-normal-security
О
hisRs
INC
Счетная информация о сбросе данных
Н
ctlVal
CtxInt
CO
О
origin
Originator
CO, ST
О
stVal
INT32
ST
dchg
О
q
Quality
ST
qchg
О
t
TimeStamp
ST
О
ctlModel
ctlModels
CF
direct-with-normal-security (см. таблицу 47)
О
actCtVal
INS
Подсчет текущих событий
О
stVal
CtxInt
ST
dchg
INT32
О
q
Quality
ST
qchg
О
t
TimeStamp
ST
О
oldCtVal
INS
Подсчет произошедших событий
О
stVal
CtxInt
ST
dchg
INT32
О
q
Quality
ST
qchg
О
t
TimeStamp
ST
О
Статистические данные
ctTot
INT32U
ST
Общий подсчет всех событий
Н
Хронологические данные
dly
Массив [0 ... 31]
INT32U
ST
dchg
Дневные счетные данные
Н
mly
Массив [0 ... 12]
INT32U
ST
dchg
Месячные счетные данные
Н
yly
Массив [0 ... 20]
INT32U
ST
dchg
Годовые счетные данные
Н
tot
INT32U
ST
dchg
Общие счетные данные
Н
Конфигурация, описание и расширение
rsPer
CODED ENUM
Периодичность сброса данных
Ежедневно | еженедельно | ежемесячно | ежегодно | вручную (dly | wly | mly | yly | manual)
Н
d
VISIBLE STRING255
DC
Текст
Н
dU
UNICOD STRING255
DC
Н
cdcNs
VISIBLE STRING255
EX
AC_DLNDA_M
cdcName
VISIBLE STRING255
EX
AC_DLNDA_M
dataNs
VISIBLE STRING255
EX
AC_DLN_M
Сервисы
Определено в ГОСТ Р 54418.25.3 (таблица В.1)
Примечания
1 manRs и hisRS являются временными данными (транзитные данные).
2 В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
7.3.7 Класс общих данных CDC TMS (продолжительность режима)
Класс общих данных CDC TMS (продолжительность режима) должен включать в себя атрибуты, которые представляют информацию о продолжительности режима. Описанная модель должна быть такой, как показано в таблице 43, и она выделяет три временных интервала, а именно: продолжительность режима с момента крайнего сброса данных, предыдущая продолжительность режима перед крайним сбросом данных, общая продолжительность режима. Сброс данных может осуществляться каждый день, неделю, месяц, год или может производиться вручную. Отметка времени и указатель оператора, указывающие на сброс данных, также предусмотрены.
Данные должны быть представлены текущим и предыдущим временным значениями и отметкой о ручном сбросе данных. Описание данных представлено.
Таблица 43
Описание класса общих данных CDC TMS
(продолжительность режима)
Имя атрибута
Тип атрибута
КФ
ОЗ
Пояснение и значение/диапазон
О/Н
Имя данных
Получено из класса данных (см. ГОСТ Р МЭК 61850-7-2 (таблица 20))
Данные
Данные о состоянии
manRs
SPC
Ручной сброс данных
О
ctlVal
BOOLEAN
CO
Сброс данных ("ИСТИНА")
О
origin
Originator
CO, ST
О
stVal
BOOLEAN
ST
О
q
Quality
ST
О
t
TimeStamp
ST
О
ctlModel
ctlModels
CF
direct-with-normal-security
О
hisRs
INC
Хронологическая информация о сбросе данных
Н
ctlVal
CtxInt
CO
Ежедневно | еженедельно | ежемесячно | ежегодно | общее | все (dly | wly | mly | yly | tot | all)
О
origin
Originator
CO, ST
О
stVal
INT32
ST
О
q
Quality
ST
О
t
TimeStamp
ST
О
ctlModel
ctlModels
CF
direct-with-normal-security
О
actTmVal
INS
Текущая продолжительность режима
О
stVal
CtxInt
ST
dchg
INT32
О
q
Quality
ST
qchg
О
t
TimeStamp
ST
О
oldTmVal
INS
Предыдущая продолжительность режима
О
stVal
CtxInt
ST
dchg
INT32
О
q
Quality
ST
qchg
О
t
TimeStamp
ST
О
Атрибуты данных
Статистические данные
tmTot
INT32U
ST
Общая продолжительность режима
Н
Хронологические данные
dly
Массив [0 ... 31]
INT32U
ST
dchg
Дневные счетные данные
Н
mly
Массив [0 ... 12]
INT32U
ST
dchg
Месячные счетные данные
Н
yly
Массив [0 ... 20] INT32U
ST
dchg
Годовые счетные данные
Н
tot
INT32U
ST
dchg
Общие счетные данные
Н
Конфигурация, описание и расширение
rsPer
CODED ENUM
Периодичность сброса данных
Ежедневно | еженедельно | ежемесячно | ежегодно | вручную (dly | wly | mly | yly | manual)
Н
d
VISIBLE STRING255
DC
Текст
Н
dU
UNICOD STRING255
DC
Н
cdcNs
VISIBLE STRING255
EX
AC_DLNDA_M
cdcName
VISIBLE STRING255
EX
AC_DLNDA_M
dataNs
VISIBLE STRING255
EX
AC_DLN_M
Сервисы
Определено в ГОСТ Р 54418.25.3 (таблица В.1).
Примечания
1 manRs и hisRS являются временными данными (транзитные данные).
2 В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
7.3.8 Класс общих данных CDC ASS (состояние системы сигнализации)
Класс общих данных CDC ASS (состояние системы сигнализации) должен включать в себя атрибуты, которые представляют в одноименных данных значение состояния указанной системы сигнализации. Отметка времени обеспечивает информацией о том, когда произошло крайнее изменение состояния контролируемой сигнализации.
Описанная модель должна быть такой, как приведено в таблице 44.
Таблица 44
Описание класса общих данных CDC ASS
(состояние системы сигнализации)
Имя атрибута
Тип атрибута
КФ
ОЗ
Пояснение и значение/диапазон
О/Н
Имя данных
Получено из класса данных (см. ГОСТ Р МЭК 61850-7-2 (таблица 20))
Данные
Состояние
stVal
Массив [0 ... numAlm] OF CODED_ENUM
ST
dchg
Выключено | подтверждено предупреждение | Активно (off | Acknowledged | Warning | Active)
О
q
Quality
ST
qchg
О
t
TimeStamp
ST
О
Конфигурация, описание и расширение
numAlm
INT16U
CF
d
VISIBLE STRING255
DC
Текст
Н
dU
UNICOD STRING255
DC
Н
cdcNs
VISIBLE STRING255
EX
AC_DLNDA_M
cdcName
VISIBLE STRING255
EX
AC_DLNDA_M
dataNs
VISIBLE STRING255
EX
AC_DLN_M
Сервисы
Определено в ГОСТ Р 54418.25.3 (таблица В.1).
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
7.4 Классы общих данных CDC, заимствованные из ГОСТ Р МЭК 61850-7-3
7.4.1 Классы общих данных CDC, заимствованные из стандарта ГОСТ Р МЭК 61850-7-3 (без изменений):
- класс общих данных CDC SPS (недублированное состояние);
- класс общих данных CDC INS (целочисленное состояние);
- класс общих данных CDC BCR (считывание показаний двоичного счетчика);
- класс общих данных CDC MV (измеряемые значения);
- класс общих данных CDC WYE (измеренные значения в трехфазной системе по отношению к земле);
- класс общих данных CDC DEL (измеренные значения в трехфазной системе по отношению к другим фазам);
- класс общих данных CDC SPC (недублированное управление и состояние);
- класс общих данных CDC INC (целочисленное управление и состояние);
- класс общих данных CDC APC (контролируемые аналоговые значения процесса);
- класс общих данных CDC LPL (паспортная табличка логического узла).
7.4.2 Классы общих данных CDC, заимствованные из ГОСТ Р МЭК 61850-7-3 (с дополнениями)
7.4.2.1 Основные понятия
Следующий класс общих данных CDC был получен из ГОСТ Р МЭК 61850-7-3 и уточнен в настоящем стандарте: класс общих данных CDC DPL (паспортная табличка устройства) -> WDPL.
Уточненный класс общих данных CDC WDPL должен быть таким, как указано в таблице 45.
Таблица 45
Уточненный класс общих данных CDC WDPL
Класс общих данных
Описание
Таблица
WDPL
таблица 46
7.4.2.2 Класс общих данных CDC WDPL (паспортная табличка устройства)
В таблице 46 описан класс общих данных CDC WDPL (паспортная табличка устройства). Данные из этого класса общих данных используются для определения объектов, таких как основное оборудование или физические устройства. Основные определения о LPHD были заимствованы из ГОСТ Р МЭК 61850-7-4. Класс общих данных CDC WDPL должен использоваться вместо класса общих данных CDC DPL, описанного в ГОСТ Р МЭК 61850-7-3.
Таблица 46
Описание класса общих данных CDC WDPL
(паспортная табличка устройства)
Имя атрибута
Тип атрибута
КФ
ОЗ
Пояснение и значение/диапазон
О/Н
Имя данных
Получено из класса данных (см. ГОСТ Р МЭК 61850-7-2 (таблица 20))
Данные
Конфигурация, описание и расширение
Vendor
VISIBLE STRING255
DC
О
hwRev
VISIBLE STRING255
DC
Н
swRev
VISIBLE STRING255
DC
Н
serNum
VISIBLE STRING255
DC
Н
model
VISIBLE STRING255
DC
Н
location
VISIBLE STRING255
DC
Н
cdcnNs
VISIBLE STRING255
EX
AC_DLNDA_M
cdcName
VISIBLE STRING255
EX
AC_DLNDA_M
dataNs
VISIBLE STRING255
EX
AC_DLN_M
Специализация
Данные о местном времени
tmOffset
INT16
DC
Отклонение от универсального глобального времени UTC в мин (исключая корректировку летнего времени)
О
tmUseDT
BOOLEAN
DC
Метка, указывающая на то, что в данном месте используется летнее время
О
tmDT
BOOLEAN
DC
Метка, указывающая на то, что в данном месте в настоящий момент не используется летнее время
О
tmAutoDT
BOOLEAN
DC
Метка указывающая на то, что метка летнего времени и отклонение временной зоны устанавливаются автоматически, используя правила, установленные атрибутом tmTZ
Н
tmTZ
VISIBLE STRING128
DC
Строка, содержащая имя временной зоны, использующая указатели из базы данных временных зон производственного стандарта, ссылающегося на IETF RFC 2445. Текущая временная зона RFC 2445 сохраняется внутри способом, определяемым производителем
Н
tmLang
VISIBLE STRING3
DC
ГОСТ 7.75 устанавливает буквенные и цифровые обозначения наименований языков. Используется как интеллектуальный оператор для послойного отображения кода программ
Н
tmCountry
VISIBLE STRING2
DC
ГОСТ 7.67 устанавливает буквенные и цифровые обозначения названий стран, где устройство географически расположено
Н
Информация о статусе времени
stDT
BOOLEAN
DC
Статус, указывающий на то, что в настоящий момент действует летнее время или нет (может быть инициировано установлением tmDT, если tmAutoDT "ЛОЖЬ")
Н
Описание и информация о расширении
d
VISIBLE STRING255
DC
Текст
Н
dU
UNICOD STRING255
DC
Н
Сервисы
Определено в ГОСТ Р 54418.25.3 (таблица В.1).
Примечание - В настоящей таблице использованы следующие условные обозначения:
- О - обязательный к исполнению;
- Н - необязательный к исполнению.
7.5 Семантика атрибутов классов общих данных CDC
Имена атрибутов данных, которые используются в классах общих данных в настоящем стандарте, перечислены в таблице 47 в алфавитном порядке. Любой пользователь, создавший свое расширение для специальных задач, должен обеспечить его согласование с данными именами и соответствие с руководящими принципами, как описано в ГОСТ Р МЭК 61850-7-4 (приложение А) и ГОСТ Р МЭК 61850-7-1 (раздел 14).
Таблица 47
Семантика атрибутов классов общих данных
Имя данных
Семантика атрибутов классов общих данных
actCtVal
Подсчет текущих событий
actSt
Текущее состояние
actTmVal
Текущая продолжительность режима
actVal
Текущее значение
almAck
Подтверждение сигнала сигнализации
almCt
Количество изменений к моменту возникновения текущего аварийного состояния
almLev
Уровень срочности аварийного сигнала
Значение
Число
Низкий
1
Нормальный
2
Срочный
3
almStPos
Положение данного устройства сигнализации в массиве значений состояний устройства сигнализаций, включенного в данные AlmSt логического узла WALM
almTm
Продолжительность текущего аварийного состояния
cdcNs
Пространство имен класса общих данных. Механизм пространства имен должен быть таким, как описано в ГОСТ Р МЭК 61850-7-1 (раздел 14)
cdcName
Имя класса общих данных
chaManRs
Вынужденный ручной сброс данных
chaPerRs
Периодичность сброса данных
cmAcs
Уровень доступа команд
cmCt
Количество событий команды активации
cmTm
Продолжительность текущего состояния команды
ctlModel
Определяет модель управления стандарта ГОСТ Р МЭК 61850-7-2, которая соответствует поведению данных
Значение
Числовое значение
Пояснение
status-only
0
Объект не управляется, поддерживаются только сервисы, которые относятся к состоянию объекта
direct-with-normal-security
1
Прямое управление с нормальной безопасностью
sbo-with-normal-security
2
SBO управление с нормальной безопасностью
direct-with-enhanced-security
3
Прямое управление с повышенной безопасностью
sbo-with-enhanced-security
4
SBO управление с повышенной безопасностью
Примечания
1 Если образец данных управляющего класса не имеет объединенных данных о состоянии, тогда атрибут stVal (mxVal) не существует. В этом случае диапазон значений для ctlModel ограничен двумя значениями: direct-with-normal-security и sbo-with-normal-security.
2 В некоторых атрибутах специальных CDC в серии стандартов ГОСТ Р 54418.25 значения ctlModel были ограничены
ctlVal
Определяет процесс управления, который содержит значения, запрашиваемые управляющей командой
ctTot
Общий подсчет событий
d
Текстовое описание
dataNs
Пространство имен данных. Механизм пространства имен данных должен быть таким, как описан в ГОСТ Р МЭК 61850-7-1
dataSetMx
Ссылка на набор данных с измеренными значениями, относящимися к этим данным
datSetSt
Ссылка на набор данных со значениями о состоянии, относящимися к этим данным
db
Мертвая зона должна представлять собой параметр конфигурации, используемый для расчета всех параметров мертвых зон (например, атрибут mag в CDC MV). Значение должно представлять разность между максимумом и минимумом в процентах в единицах равных 0,001%. Если используются интегральные вычисления для определения значений мертвых зон, то значения должны быть представлены с дискретностью 0,001%
decRate
Скорость снижения
dly
Подсчитанные значения за день
dU
Текстовое описание в Unicode
hisRs
Сброс хронологической информации
hwRev
Проверка оборудования
incRate
Скорость повышения
instMag
Величина мгновенных значений
instVal
Мгновенные значения
location
Местоположение устройства
mag
Значения мертвой зоны должны основываться на расчете мертвой зоны по мгновенным значениям (instMag), как показано ниже. Значения в mag должны обновляться текущими мгновенными значениями, когда меняется соответствующее значение параметра конфигурации db
Рисунок П1 - Пример графика
Примечания
1 График, представленный на рисунке П1, является примером. На практике могут использоваться и другие алгоритмы, обеспечивающие аналогичный результат. Например, при альтернативном решении расчет мертвой зоны может производиться с помощью интеграла по изменению мгновенных значений. Алгоритм, использованный здесь, - это местное решение.
2 Значения mag обычно используют для создания отчетов для аналоговых значений. Такой отчет, направленный "в порядке исключения", не является совместимым для передачи выбранных измеренных значений, поддерживаемый CDC SAV
manRs
Принудительный ручной сброс данных
maxVal
Максимальное значение данных. Оно используется как верхняя граница диапазона настроек
maxMxVal
Максимальное измеренное значение данных за период времени
minVal
Минимальное значение данных. Оно используется как нижняя граница диапазона настроек
minMxVal
Минимальное измеренное значение данных за период времени
mly
Подсчет данных за один месяц
model
Наименование продукта, определенное производителем
mxVal
Измеренное значение данных
numAlm
Количество элементов в структуре сигнализации
oldCtVal
Предыдущие подсчитанные значения
oldSt
Предыдущее состояние
oldTmVal
Предыдущая продолжительность режима
oldVal
Предыдущее значение
origin
Содержит информацию, относящуюся к инициатору последнего изменения регулируемых значений данных
operTm
Если сервис TimeActivatedOperate (время работы активировано) выполняется, то эти атрибуты должны указывать абсолютное время, когда команда будет выполнена
perRs
Периодический сброс данных
preTmms
Время до пуска - время, когда происходит запуск, соответствующие значения записываются (подтверждаются): значения, выбранные из "времени до пуска"
pstTmms
Время после пуска - время, когда происходит запуск, соответствующие значения записываются (подтверждаются):
- значения во время появления события;
- значения, выбранные из "времени после пуска"
q
Качество CDC
Атрибут данных q, применимый к:
SPS
stVal
DPS
stVal
INS
stVal
BCR
actVal
MV
mag, instMag, range
CMV
cVal, instCVal, range
SPC
stVal
INC
stVal
APC
mxVal
ASS
stVal
range
Диапазон, в котором находятся текущие значения instMag или instVal.mag. Он может быть использован для вызова события, если текущее значение изменилось или перешло в другой диапазон. Диапазон должен быть использован в контексте с атрибутами конфигурации, такими как hhLim, hLim, ILim, IILim, min и max, как показано ниже.
Диапазон
Точность
Качественный анализ
max
Аварийно-высокий
Сомнительная
Вне диапазона
hhLim
Аварийно-высокий
Хорошая
hLim
Высокий
Хорошая
ILim
Нормальный
Хорошая
IILim
Низкий
Хорошая
min
Чрезвычайно низкий
Хорошая
Чрезвычайно низкий
Сомнительная
Вне диапазона
Примечание
1 Использование алгоритмов для фильтрации событий, основанных на переходе событий из одного диапазона в другой - это местное решение.
2 Данные значения с опцией запуска "изменения данных", как описано в ГОСТ Р МЭК 61850-7-2 (подпункт 14.2.2.11), могут быть использованы для сообщения клиенту о событиях.
rangeC
Параметры конфигурации, которые используются в контексте с диапазоном атрибутов
rsPer
Периодический сброс данных
sboClass
Определяет SBO-класс в соответствии с моделью управления, который соответствует поведению данных. Определены следующие значения:
Значение
Числовое значение
operate-once
0
После срабатывания запроса контролируемый объект должен вернуться в исходное состояние
operate-many
1
После срабатывания запроса контролируемый объект должен оставаться в состоянии готовности так долго, пока sboTimeOut не сработает
sboTimeout
Определяет время ожидания в соответствии с моделью управления, которая соответствует поведению данных. Значения должны быть в мс (миллисекундах)
sdvVal
Стандартное значение отклонения
seqId
Указатель последовательности в экземплярах данных
smpRate
Частота выборки, которая используется для определения аналоговых значений. Значения должны представлять количество выборок за номинальный период. В случае использования системы постоянного тока, значения должны представлять количество выборок за с
smpTmms
Время выборки атрибутов данных, отобранных в течение "времени до запуска" и "времени после запуска"
spAcs
Заданное значение уровня доступа
stCt
Количество изменения текущего состояния
stDT
Статус, указывающий, действует ли в настоящее время летнее время (может быть принужден установкой tmDT, если tmAutoDT "ЛОЖЬ")
stSeId
Регулируемые данные находятся в состоянии "выбраны", когда stSeld "ИСТИНА"
stTm
Продолжительность текущего состояния
stVal
Значение состояния данных
swRev
Проверка программного обеспечения
t
Отметка времени крайнего изменения в одном из атрибутов, представляющих значение данных, или в атрибуте q. Для различных CDC t применяется со следующими атрибутами данных:
CDC
Атрибут данных t, применимый к
SPS
stVal
DPS
stVal
INS
stVal
BCR
actVal
MV
mag, range
CMV
cVal, range
SPC
stVal
INC
stVal
APC
mxVal
ASS
stVal
tmAutoDT
Метка, указывающая на то, что если метка летнего времени и смещение часового пояса устанавливаются автоматически, то используются правила, определенные атрибутом tmTZ
tmCountry
ГОСТ 7.67 устанавливает буквенные и цифровые обозначения названий стран, где устройство географически расположено
tmDT
Метка, указывающая, действует ли в настоящее время летнее время
tmLang
ГОСТ 7.75 устанавливает буквенные и цифровые обозначения наименований языков. Используется как интеллектуальный оператор для послойного отображения кода программ
tmOffset
Отклонение от универсального глобального времени UTC, мин, исключая коррекцию летнего времени
tmTot
Общая продолжительность режима
tmTZ
Строка, содержащая имя временной зоны, использующая указатели из базы данных временных зон производственного стандарта, ссылающегося на [2]. Текущая временная зона [2] сохраняется внутри способом, определяемым производителем
tmUseDT
Метка, указывающая, действует ли в данной местности летнее время
tot
Общие подсчитанные данные
totAvVal
Общее среднее значение данных с момента крайнего сброса данных
units
Единицы СИ аналоговых атрибутов данных. Значения должны быть такими, как указано в ГОСТ Р МЭК 61850-7-3 (приложение А)
vendor
Имя производителя
yly
Подсчет данных за один год
Приложение А
(обязательное)
ИНФОРМАЦИОННАЯ МОДЕЛЬ СТАТИСТИЧЕСКИХ ДАННЫХ
И ХРОНОЛОГИЧЕСКИХ СТАТИСТИЧЕСКИХ ДАННЫХ
А.1 Основная часть
Аналоговые значения, определенные в ГОСТ Р МЭК 61850-7-3, указывают на следующие два основных атрибута данных, как указано, например, в классе общих данных MV (измеренное значение) в таблице А.1.
Таблица А.1
Основные атрибуты данных в классе общих данных
mag
instMag
Аналоговое значение
Аналоговое значение
Зона нечувствительности отфильтрованных значений
Мгновенное значение (например, измерение напряжения)
Во многих областях применения, таких как ветроэлектростанции, необходимо предоставить следующую дополнительную информацию об исходных аналоговых величинах:
- статистическая информация (например, минимальное значение, рассчитанное для определенного периода времени, например, минимальное значение за последний ч);
- хронологическая статистическая информация (например, запись минимальных значений среди ряда значений, рассчитанных выше, например за последние 24 ч).
Дополнительная информация может быть получена из исходных аналоговых величин. Это может быть информация, полученная в зависимости от требований приложений.
Следующие примеры показывают возможные данные и то, как они могут быть получены или взаимосвязаны в соответствии друг с другом:
- instMag (текущее значение) (в соответствии с ГОСТ Р МЭК 61850-7-3);
- instMag (текущее значение) -> instMag (максимальное значение за последний день называется статистическим показателем);
- instMag (максимальное значение за последний месяц).
Примечание - "->" означает, что правое значение было получено из левого значения.
Специализированная семантика значения instMag определяется специальным объектом данных образца логического узла. Один логический узел представляет либо текущее значение, либо максимальное значение и т.д.
А.2 Модель для статистических и хронологических статистических данных
Модель для статистических и хронологических статистических приведена на рисунке А.1. С левой стороны приведены основные данные, представленные как текущие значения (PRES), т.е. мгновенные аналоговые (или целочисленные) значения, содержащиеся в примере логического узла XXYZ.
На верхней половине рисунка изображен метод, определенный для статистических значений. В качестве примера рассмотрен образец XXYZ1, который является логическим узлом класса XXYZ. Аналоговые значения представляют расчетные максимальные значения, полученные из образца XXYZ. Логический узел XXYZ1 имеет специализированные установочные данные, которые указывают на то, что значения являются максимальными: CalcMthd тождественно равно максимуму (MAX). Расчет основан на установочных данных CalcPer. Отсчет времени начинается по команде "Пуск" или от местного времени. В конце периода рассчитанные максимальные значения элемента XXYZ1 заменяются новыми значениями.
QueryLogByTime - Запрос записи регистра за время
QueryLogAfter - Запрос записи регистра после
Рисунок А.1 - Концептуальная модель статистических
и хронологических статистических данных (1)
Максимальные значения могут быть использованы для расчета наименьшего значения максимума, конечно, за более длительный период времени, чем для расчета максимума в XXXZ1. Элемент XXYZ2 может представлять наименьшее значение среди максимальных за последние 10 дней.
В нижней части рисунка приведена детальная модель хронологических статистических данных. В этой модели расчетные значения (в данном случае максимальные значения) сохраняются как запись последовательного ряда в регистре. Расчет, приведенный в примере, начинается в полночь 10 марта 2004 года (00:00 2004-10-03), с интервалом 1 ч. После первого часа делается первая запись в регистре. Аналогично после второго часа делается вторая запись, которая содержит значение за второй час. После пяти часов наблюдения в журнале содержатся значения за последние три часа (интервалы 2 - 3 часа, 3 - 4 часа, 4 - 5 часов).
Модель статистических данных основана на расчете аналоговых значений, которые содержатся в других логических узлах. Первый логический узел LN XXYZ на рисунке А.2 состоит из трех технологических логических узлов одного и того же типа (например, MMXU). Первый логический узел (LN XXYZ) представляет измеренные мгновенные значения. Второй и третий логические узлы являются статистическими элементами, т.е. логическими узлами, которые представляют расчетные значения (LN XXYZ1 представляет собой минимальное значение (MIN), LN XXYZ2 - максимальное значение (MAX)).
ИС NORMPROD: примечание.
Текст дан в соответствии с официальным текстом документа.
Два логических элемента в левом нижнем углу рисунка А.2 (XXYZ1 и XXYZ2) представляют минимальное (MIN) и максимальное (MAX) значения аналоговых данных, которые представлены в первом логическом узле (XXYZ). Входные данные двух логических узлов CalcScr (расчет источника), которые имеют значение XXXZ (ссылка на группу исходных логических узлов). Каждый логический узел с аналоговыми данными может быть использован в качестве источника. Кроме того, присутствуют данные CalcStr (расчет старта), CalcExp (расчет окончания функционирования) и установочные данные - CalcPer (расчетный период) и CalcSrc (расчет источника).
Настройками Calcmthd, CalcPer и CalcScr можно управлять с помощью характеристик логического узла. Данные CalcMthd определяют, какой вид значений аналоговых данных представляется логическим узлом. В этом случае логический узел XXYZ1 представляет минимальное значение (MIN). Данные CalcPer отображают расчетный интервал для расчета статистических значений. Данные CalcSrc основаны на новом классе общих данных ORG (ссылка на группу параметров).
Рисунок А.2 - Концептуальная модель статистических
и хронологических статистических данных (2)
Логический элемент, представляющий статистические данные (например, максимальные значения, которые рассчитываются через каждые 5 мин), может быть использован для расчета наименьших из максимальных значений в течение более длительного периода (например, день). Новый объект данных CalcStr должен быть использован для запуска расчета статистических данных (и остановки - как правило, расчет заканчивается, когда параметр CalcExp установлен в положение "ИСТИНА"). Результату CalcExp присваивается значение "ИСТИНА", которое используется блоком управления для регистрации нового значения (статистического), или оно может быть использовано для сохранения в хронологическую статистическую базу данных для последующего извлечения.
Примечания
1 Имена данных "Data" во всех логических узлах, показанных на рисунке А.2, одни и те же, т.е. во всех трех логических узлах. Данные содержатся в различных образцах логических узлов (XXYZ, XXYZ1 и XXYZ2). Этот результат в следующих ссылках: XXXYZ.Data1, XXYZ1.Data1, и XXYZ2.Data1.
2 Представленные и поясненные модели являются справочными.
А.3 Расширение файлов логического узла для статистических данных
А.3.1 Данные для расчетного метода для аналоговых и статистических аналоговых значений
Типовой логический узел ВЭС (как определено в 6.1.1) должен включать данные, необходимые для расчетного метода аналоговых и статистических аналоговых значений.
А.3.2 Семантика имен данных
Следующие расширения семантики имен данных (установленных в ГОСТ Р МЭК 61850-7-4) должны быть использованы совместно с ГОСТ Р МЭК 61850-7-4 (таблица 9).
Таблица А.2
Описание данных
Имя данных
Определение
CalcExp
Указывает, что период расчета статистического логического узла истек.
Эти ДАННЫЕ должны быть обязательными для всех логических узлов, которые предназначены для отображения статистических данных, указанных в классах общих данных, например CDC MV, CMV, WYE и т.д.
CalcStr
Запуск расчета статистических данных производится либо сразу, либо, если имеется и установлен operTm управляющей модели.
Эти ДАННЫЕ должны быть обязательными для всех логических узлов, которые предназначены для отображения статистических данных, указанных в классах общих данных, например CDC MV, CMV, WYE и т.д.
CalcPer
Расчетный период статистического логического узла, всегда должен измеряться в с.
Эти ДАННЫЕ должны быть обязательными для всех логических узлов, которые предназначены для отображения статистических данных, указанных в классах общих данных, например CDC MV, CMV, WYE и т.д.
Примечание - Алгоритм расчета и число выборок, используемых для расчета, являются проблемой исполнения данного метода.
CalcSrc
Ссылка на группу элементов, атрибуты аналоговых данных которых используются для расчета значений, включенных в логический узел.
Эти ДАННЫЕ должны быть обязательными для всех логических узлов, которые предназначены для отображения статистических данных, указанных в классах общих данных, например CDC MV, CMV, WYE и т.д.
CalcMthd
Метод расчета, определяющий, каким образом были рассчитаны характеристики данных, которые представляют аналоговые значения. Метод расчета должен быть одинаков для всех данных этого образца логического узла.
Возможные значения могут быть следующими:
Значение
N
Описание
PRES
1
Указывает, что все аналоговые значения (т.е. все общие атрибуты i и f) являются действующими значениями
MIN
2
Указывает, что все аналоговые значения (т.е. все общие атрибуты i и f) имеют минимальное значение, рассчитанное в течение соответствующего расчетного периода CalcPd
MAX
3
Указывает, что все аналоговые значение (т.е. все общие атрибуты i и f) имеют максимальное значение, рассчитанное в течение соответствующего расчетного периода CalcPd
TOTMIN
4
Указывает, что все аналоговые значения (т.е. все общие атрибуты i и f) являются общей суммой минимальных значений, рассчитанных с начала старта системы
TOTMAX
5
Указывает, что все аналоговые значения (т.е. все общие атрибуты i и f) являются общей суммой максимальных значений, рассчитанных с начала старта системы
AVG
6
Указывает, что все аналоговые значения (т.е. все общие атрибуты i и f) являются средними значениями, рассчитанными в течение соответствующего расчетного периода CalPd
SDV
7
Указывает, что все аналоговые значения (т.е. все общие атрибуты i и f) являются стандартными отклонениями значений, рассчитанными в течение соответствующего расчетного периода CalPd
Эти ДАННЫЕ должны быть обязательными для всех логических узлов, которые предназначены для отображения статистических данных, указанных в классах общих данных, например CDC MV, CMV, WYE и т.д. Отсутствие объекта данных CalcMethd в логическом узле должно быть эквивалентно значению PRES.
Примечания
1 Если различные расчетные периоды требуют данных от логических узлов, то могут быть установлены различные логические узлы с различными расчетными периодами.
2 Алгоритм расчета и число выборок, используемых для расчета, являются проблемой исполнения данного метода.
А.4 Класс общих данных для статистических данных
А.4.1 Ссылка на группу параметров класса общих данных CDC ORG
А.4.1.1 Класс модели
А.4.1.1.1 Основная часть
В таблице А.3 приведено описание класса общих данных CDC ORG (ссылка на группу параметров). Этот класс общих данных используется для того, чтобы указать ссылку на логический узел, по которому были рассчитаны статистические данные. Этот класс общих данных должен быть использован, т.е. ДАННЫЕ CalcSrc должны быть включены в "Дополнительную информацию по логическому узлу" общих логических узлов, определенных в ГОСТ Р МЭК 61850-7-4.
Таблица А.3
Спецификация ссылки на группу параметров класса общих данных
ORG класс (группа параметров общего класса данных)
Имя атрибута
Тип атрибута
КФ
ОЗ
Значение/диапазон значений
О/Н
Имя данных
Получены из класса данных (см. ГОСТ Р МЭК 61850-7-2)
Атрибут данных
Установочные параметры
SetVal
VISIBLE STRING 129
SP
Ссылка на объект
AC_NSG_M
Описание, конфигурации, расширение
d
VISIBLE STRING 255
DC
Текст
Н
dU
UNICODE STRING 255
DC
Н
cDcNs
VISIBLE STRING 255
EX
AC_DLNDA_M
cDcName
VISIBLE STRING 255
EX
AC_DLNDA_M
Сервисы
В соответствии с таблицей 40
А.4.1.1.2 Установленное значение (setVal)
Атрибут данных setVal (Установленное значение) представляет собой ссылку на объект других ДАННЫХ (LN, DO или DA). В этом контексте данные должны быть использованы для ссылки на логический узел, в котором использованы параметры аналоговых данных для расчета значения, содержащегося в данном образце логического узла.
Пример - Логический узел "AB" (для PRES) может содержать действующее значение (PRES). Логический узел "CD" (для МАХ) может содержать максимальные значения данных логического узла "AB". В этом случае LN "CD" ссылается на LN "AB". Третий LN может ссылаться на LN CD и содержать наименьшее среди максимальных значений.
А.4.1.1.3 Описание, конфигурации, состав
Атрибуты данных d, dU, cdcNs, cdcName и dataNs такие же, как и в ГОСТ Р МЭК 61850-7-3 (раздел 8).
Приложение Б
(обязательное)
ДИАПАЗОН ЗНАЧЕНИЙ ДЛЯ ЕДИНИЦ И МНОЖИТЕЛЕЙ
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: таблица В.5 в Приложении В отсутствует. Возможно, имеется в виду таблица Б.5 Приложения Б.
Единицы СИ должны соответствовать системе СИ согласно ГОСТ 8.417 и должны быть представлены в виде перечисления. Перечисление должно быть таким, как указано в таблицах Б.1, Б.2, Б.3 и Б.4. Множители должны быть представлены как перечисление, где порядковый номер равняется степени множителя с основанием 10, как указано в таблице В.5.
Таблица Б.1
Единицы международной системы единиц (СИ): основные единицы
Значение
Величина
Наименование единицы измерения
Символ
1
Отсутствует
безразмерная
отсутствует
2
Длина
метр
м
3
Масса
килограмм
кг
4
Время
секунда
с
5
Сила тока
ампер
А
6
Температура
кельвин
К
7
Количество вещества
моль
моль
8
Сила света
кандела
кд
Таблица Б.2
Единицы международной системы единиц (СИ):
производные единицы
Значение
Величина
Наименование единицы измерения
Символ
9
Плоский угол
градус
град
10
Плоский угол
радиан
рад
11
Телесный угол
стерадиан
ср
21
Поглощенная доза
грей (Дж/кг)
Гр
22
Активность
беккерель (1/с)
Бк
23
Относительная температура
градус Цельсия
°C
24
Эквивалентная доза
зиверт (Дж/кг)
Зв
25
Электрическая емкость
фарад (Кл/В)
Ф
26
Электрический заряд
кулон (А·с)
Кл
27
Электрическая проводимость
сименс (А/В)
См
28
Индуктивность
генри (Вб/А)
Гн
29
Разность потенциалов
вольт (Вт/А)
В
30
Электрическое сопротивление
ом (В/А)
Ом
31
Энергия
джоуль (Н·м)
Дж
32
Сила
ньютон (кг·м/с2)
Н
33
Частота
герц (1/с)
Гц
34
Освещенность
люкс (лм/м2)
лк
35
Световой поток
люмен (кд·ср)
лм
36
Магнитный поток
вебер
Вб
37
Магнитная индукция
тесла (Вб/м2)
Тл
38
Мощность
ватт (Дж/с)
Вт
39
Давление
паскаль (Н/м2)
Па
Таблица Б.3
Единицы международной системы единиц (СИ):
расширенные единицы
Значение
Величина
Наименование единицы измерения
Символ
41
Площадь
квадратный метр
м2
42
Объем
кубический метр
м3
43
Скорость
метр в секунду
м/с
44
Ускорение
метр в секунду в квадрате
м/с2
45
Объемный расход
кубический метр в секунду
м3
46
Топливная эффективность
метр/кубический метр
м/м3
47
Статический момент
килограмм на метр
кг·м
48
Плотность
килограмм/кубический метр
кг/м3
49
Сила вязкости
метр квадратный/секунду
м2
50
Теплопроводность
ватт/метр·Кельвин
Вт/(м·К)
51
Теплоемкость
Джоуль/Кельвин
Дж/К
52
Концентрация
промилле
млн-1
53
Угловая скорость
число оборотов в секунду
с-1
54
Круговая частота
радиан в секунду
рад/с
Таблица Б.4
Единицы международной системы единиц (СИ):
отраслевые единицы
Значение
Величина
Наименование единицы измерения
Символ
61
Полная мощность
Вольт-ампер
ВА
62
Активная мощность
ватт
Вт
63
Реактивная мощность
Вольт-ампер реактивный
ВАр
64
Фазный угол
градусы
65
Коэффициент мощности
безразмерный
66
Вольт-секунда
вольт-секунда
В·с
67
Напряжение в квадрате
вольт в квадрате
В2
68
Ампер-секунда
ампер-секунда
А·с
69
Амперы в квадрате
амперы в квадрате
А2
70
Ампер в квадрате секунд
ампер в квадрате секунд
А2·с
71
Полная энергия
вольт-ампер часов
ВАч
72
Активная энергия
ватт-часов
Втч
73
Реактивная энергия
вольт-ампер реактивный часов
ВАрч
74
Магнитный поток
вольт на герц
В/Гц
Таблица Б.5
Множители
Значение
Значение множителя
Имя
Символ
-24
10-24
йокто
и
-21
10-21
зепто
з
-18
10-18
атто
а
-15
10-15
фемто
ф
-12
10-12
пико
п
-9
10-9
нано
н
-6
10-6
микро
мк
-3
10-3
милли
м
-2
10-2
санти
с
-1
10-1
деци
д
0
1
-
-
1
101
дека
да
2
102
гекто
г
3
103
кило
к
6
106
мега
М
9
109
гига
Г
12
1012
тера
Т
15
1015
пета
П
18
1018
экса
Э
21
1021
зетта
З
24
1024
йотта
И
Приложение В
(обязательное)
КОНТРОЛЛЕР ВЕТРОЭЛЕКТРОСТАНЦИИ
В.1 Основная часть
Управляющие логические узлы ветроэлектростанции (ВЭС) (логический узел WAPC (контроль активной мощности ВЭС) и логический узел WRPC (контроль реактивной мощности ВЭС)) функциональной модели управления для обеспечения работы ВЭС как единого производства.
На основании, например, фактической информации о напряжении (U), токе (I), активной мощности (Вт), реактивной мощности (ВАр) и частоты (Гц) ВЭС может управляться как единое производство, основанное на различных функциях, которые приведены в этом приложении. На основании измеренных в процессе значений алгоритм управления формирует новые группы номинальных значений или заданных значений.
Заданные значения преобразуются в массив данных контрольных значений для отдельных ветровых турбин и других компонентов системы, участвующих в производстве, в отношении к их мощности и рабочему состоянию.
Важным параметром логической схемы являются сведения о выработке электроэнергии для отдельных турбин и ограничения ВЭС.
Приоритет между используемой функциональностью - это характерная проблема реализации, и он выходит за рамки действия серии стандартов ГОСТ Р 54418.25.
Концептуальная структура функций управления ВЭС приведена на рисунке В.1. Подробная структура функций управления ВЭС имеет специализированное исполнение и не будет больше конкретизироваться в настоящем стандарте.
Рисунок В.1 - Концептуальная структура функций
управления ВЭС
В.2 Функции управления активной мощностью
Управление активной мощностью ВЭС имеет дополнительный приоритет с точки зрения эффективности, если рабочая мощность ВЭС повышается.
Логический узел WAPC (контроль активной мощности ВЭС) обеспечивает контроль следующих функций:
- управление ограничением активной мощности - ограничение вызвано различными аварийными ситуациями (см. рисунок В.2);
- градиент регулирования мощности - фокусируется на стабильности энергосистемы повышая приоритет градиентного контроля (см. рисунок В.3);
- дельта-функция регулирования мощности - вращающийся (горячий) резерв активной мощности может быть полезен для использования при управлении частотой (см. рисунок В.4);
- комбинированное регулирование мощности - сочетание регулирования мощности с помощью дельта-функции, градиента и ограничения активной мощности (см. рисунок В.5);
- контроль полной мощностью - в целях увеличения максимального срока службы некоторых частей ВЭС, например трансформаторов, может применяться управление полной мощностью (см. рисунок В.6).
Рисунок В.2 - Схематическое изображение функции управления
ограничением активной мощности
Рисунок В.3 - Схематическое изображение функции градиента
регулирования мощности
Рисунок В.4 - Схематическое изображение управляющей
дельта-функции мощности
Рисунок В.5 - Схематическое изображение комбинированного
регулирования мощности, включающее в себя регулирование
мощности с помощью дельта-функции, градиента
и ограничения активной мощности
Рисунок В.6 - Схематическое изображение функции управления
полной мощностью
В.3 Функции управления реактивной мощностью
Функции управления реактивной мощностью могут быть реализованы в единичной ветротурбине так же, как и в общей системе регулирования реактивной мощностью ВЭС.
Логический узел WRPC (контроль реактивной мощности ВЭС) обеспечивает контроль следующих функций:
- контроль реактивной мощности может применяться для контроля рабочей точки в заданных пределах данных управляющей программой подключенной сети (см. рисунок В.7);
- контроль коэффициента мощности () может применяться для обеспечения соответствия требованиям сети к источнику электропитания (см. рисунок В.8);
- контроль напряжения может применяться для обеспечения соответствия требованиям сети к источнику электропитания (см. рисунок В.9).
В целях выполнения требований к общей точке подключения к энергосистеме может быть применим контроль реактивной мощности. Обычно требования подключения к энергосистеме регламентируются эксплуатационными пределами для реактивной мощности и ограничениями для работы ВЭС.
Рисунок В.7 - Схематическое изображение функции управления
реактивной мощностью
Рисунок В.8 - Схематическое изображение функции управления
коэффициентом мощности
Рисунок В.9 - Схематическое изображение функции управления
напряжением, используя регулирование реактивной мощности
Приложение Г
(справочное)
ПЕРЕЧЕНЬ
ОБЯЗАТЕЛЬНЫХ ЛОГИЧЕСКИХ УЗЛОВ И ДАННЫХ
Г.1 Основные положения
Цель настоящего стандарта - представить перечень обязательных логических узлов, данных и связанных с ними атрибутов (см. таблицы Г.1 - Г.6).
Таблица Г.1
Обязательная система специальных логических узлов
Класс LN
Описание
LNN0
Нулевой логический узел
LPHD
Логический узел информации о физическом устройстве
Таблица Г.2
Обязательные специальные логические узлы ветроэлектростанции
Класс LN
Описание
WTUR
Общие данные о ветротурбине
Таблица Г.3
Обязательные специальные логические узлы ветротурбины
Класс LN
Описание
WALM
Данные системы сигнализации ВЭС
WTUR
Общие данные о ветротурбине
WROT
Данные о роторе ветротурбины
WGEN
Данные о генераторе ветротурбины
WNAC
Данные о гондоле ветротурбины
WYAW
Данные о системе ориентации по ветру ветротурбины
Таблица Г.4
Обязательные специальные классы общих
данных ветроэлектростанции
CDC
Описание
SPV
Установленное значение
STV
Значение состояния
ALM
Сигнал тревоги
CMD
Командный сигнал
CTE
Подсчет событий
Таблица Г.5
Обязательные классы общих данных, полученные
CDC
Описание
SPS
Целочисленное состояние
INS
Измеренные значения
MV
Измеренные значения
WYE
Измеренные значения в трехфазной системе по отношению к земле
LPL
Указатель логического узла
Таблица Г.6
Обязательные классы общих данных, полученные
из ГОСТ Р МЭК 61850-7-3 и уточненные
CDC
Описание
WDPL
Указатель устройства, полученный из CDC DPL
Приложение ДА
(справочное)
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ НАЦИОНАЛЬНЫХ
И МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ МЕЖДУНАРОДНЫМ СТАНДАРТАМ,
ИСПОЛЬЗОВАННЫМ В КАЧЕСТВЕ ССЫЛОЧНЫХ В ПРИМЕНЕННОМ
МЕЖДУНАРОДНОМ СТАНДАРТЕ
Таблица ДА.1
Обозначение ссылочного национального стандарта
Степень соответствия
Обозначение и наименование ссылочного международного стандарта
ГОСТ Р 54418.25 (все части)
MOD
МЭК 61400-25 "Ветроэнергетика. Установки ветроэнергетические. Часть 25. Системы коммуникации для текущего контроля и управления" (все разделы)
IDT
МЭК 61850-5-2011 "Сети и системы связи на подстанциях. Часть 5. Требования к связи для функций и моделей устройств"
IDT
ГОСТ Р МЭК 61850-7-1-2009 "Сети и системы связи на подстанциях. Часть 7-1. Базовая структура связи для подстанций и линейного оборудования. Принципы и модели"
IDT
МЭК 61850-7-2-2009 "Сети и системы связи на подстанциях. Часть 7. Базовая структура связи для подстанций и линейного оборудования. Раздел 2. Абстрактный интерфейс услуг связи (ACSI)"
IDT
МЭК 61850-7-3-2009 "Сети и системы связи на подстанциях. Часть 7. Базовая структура связи для подстанций и линейного оборудования. Раздел 3. Классы общих данных"
IDT
МЭК 61850-7-4-2011 "Сети и системы связи на подстанциях. Часть 7. Базовая структура связи для подстанций и линейного оборудования. Раздел 4. Совместимые классы логических узлов и классы данных"
Примечание - В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов:
- IDT - идентичные стандарты;
- MOD - модифицированные стандарты.
БИБЛИОГРАФИЯ
[1]
IEEE 754-2008
Стандарт двоичной арифметики с плавающей точкой
[2]
RFC 2445
Интернет календарь и планировщик объектной спецификации



Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/36/gost_10341.html



На эту страницу сайта можно сделать ссылку:






На правах рекламы:
