"ГОСТ Р 54418.25.4-2014 (МЭК 61400-25-4:2008). Национальный стандарт Российской Федерации. Возобновляемая энергетика. Ветроэнергетика. Установки ветроэнергетические. Часть 25-4. Коммуникации для текущего контроля и управления ветровыми электростанциями. Отображение совокупности параметров в процессах передачи информации"
(утв. и введен в действие Приказом Росстандарта от 19.11.2014 N 1689-ст)

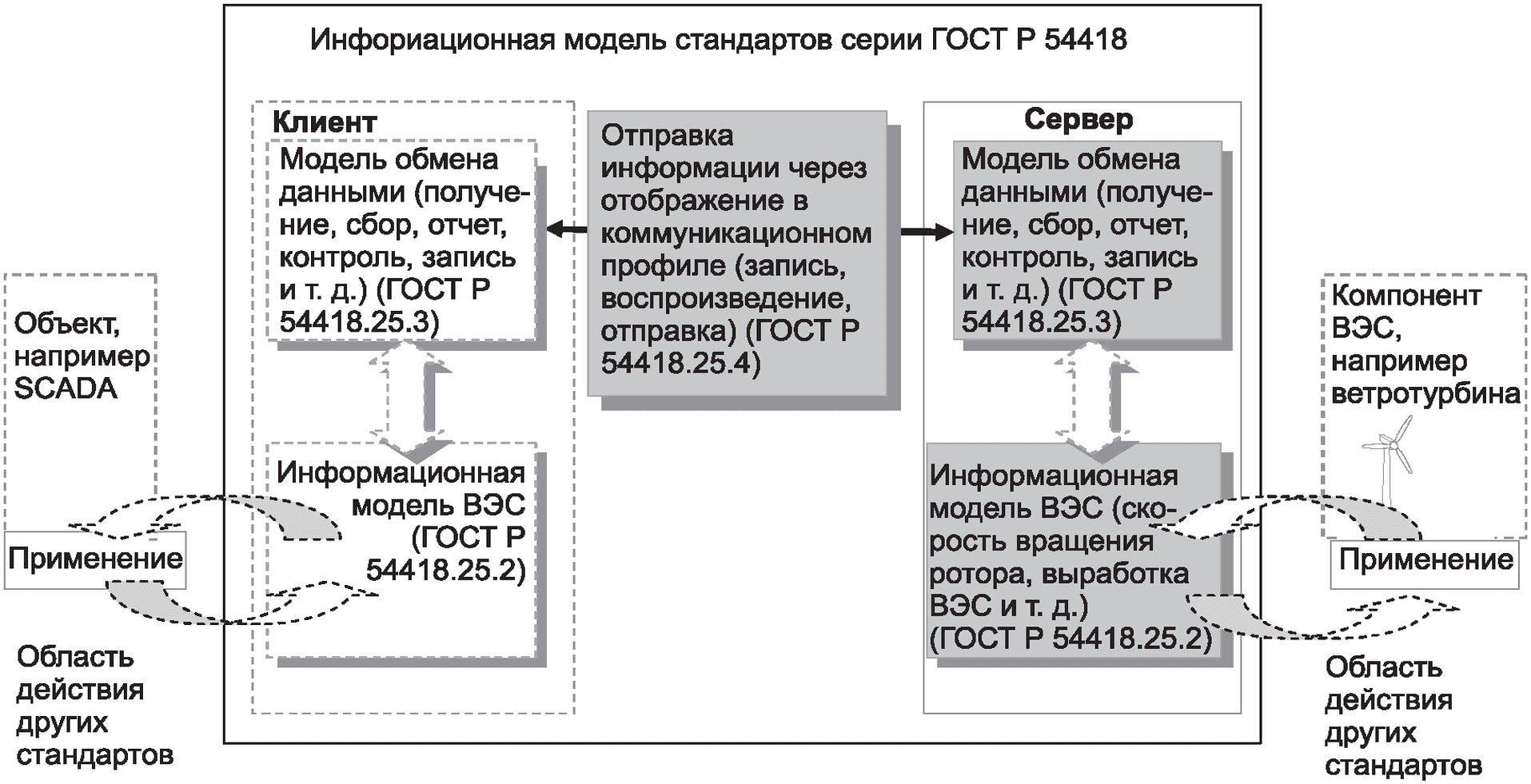

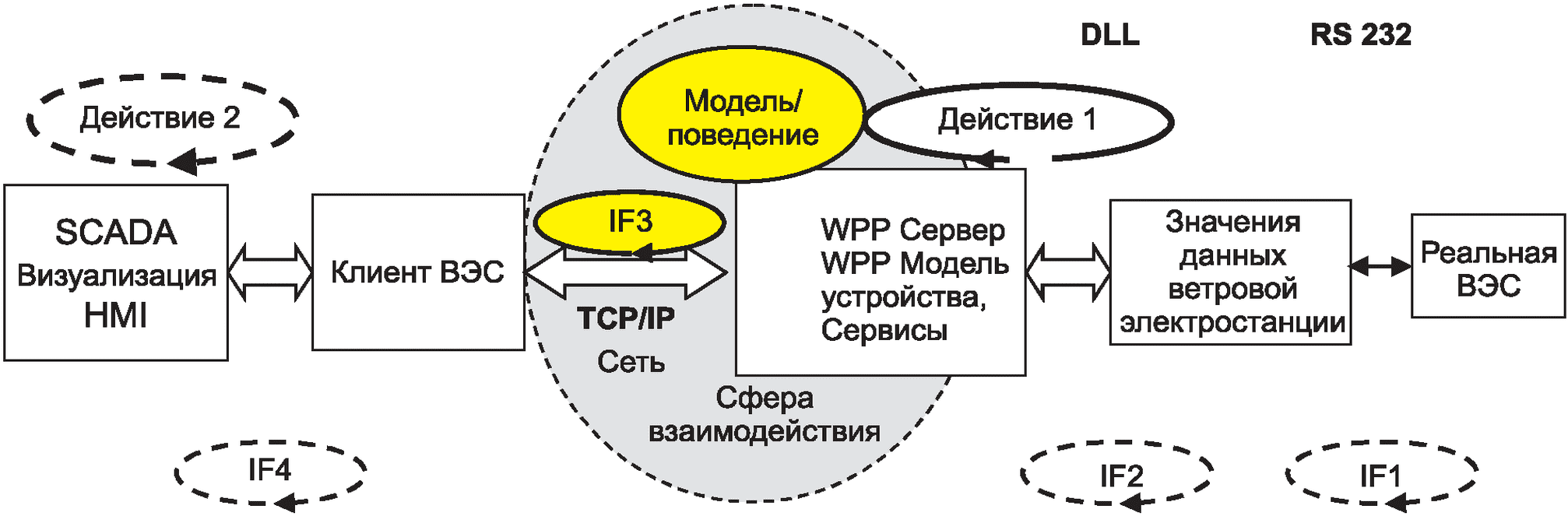

Обзор возможностей отображения
Сервисы ГОСТ Р 54418.25.3	M/O	Web-services	OPC XML-DA	Стандарт [1] (MMS)	ГОСТ Р МЭК 60870-5-104	DNP3
Associate	M	Y	Y	Y	Y	Y
Release	O	Y	Y	Y	Y	N
Abort	O	Y	Y	Y	N	N
GetServerDirectory	O	Y	Y	Y	N	Y
Get LogicalDeviceDirectory	O	Y	Y	Y	N	Y
Get LogicalNodeDirectory	O	Y	Y	Y	N	N
GetDataValues	M	Y	Y	Y	Y	Y
SetDataValues	M	Y	Y	Y	Y	Y
GetDataDirectory	O	Y	Y	Y	N	N
GetDataDefinition	O	Y	Y	Y	N	N
GetDataSetValues	M	Y	P <a>	Y	N	Y
SetDataSetValues	O	Y	N	Y	N	Y
Create DataSet	O	Y	N	Y	N	N
DeleteDataSet	O	Y	N	Y	N	N
GetDataSetDirectory	O	Y	N	Y	N	N
Report	O	Y	Y	Y	Y	N
GetBRCBValues	O	Y	N	Y	N	N
SetBRCBValues	O	Y	N	Y	N	N
GetURCBValues	O	Y	N	Y	N	N
SetURCBValues	O	Y	N	Y	N	N
AddSubscription	O	Y	Y	Y	N	N
RemoveSubscription	O	Y	Y	Y	N	N
GetLCBValues	O	Y	N	Y	N	N
SetLCBValues	O	Y	N	Y	N	N
GetLogStatusValues	O	Y	N	Y	N	N
QueryLogByTime	O	Y	N	Y	N	N
QueryLogAfter	O	Y	N	Y	N	N
Select	O	Y	Y	Y	Y	Y
SelectWithValue	O	Y	Y	Y	Y	Y
Cancel	O	Y	Y	Y	Y	N
Operate	M	Y	Y	Y	Y	Y
CommandTermination	O	Y	Y	Y	Y	Y
TimeActivatedOperate	O	Y	Y	Y	N	N
<a> Уровни поддержки рассмотрены в дальнейшем в Б.5.7.3.5

ГОСТ Р 54418.25.2 IM ГОСТ Р 54418.25.3 IEM	ГОСТ Р 54418.25.3 IEM Сервисы	M/O	Включено в отображение	Отображается сетевым объектам и веб-сервисам
SERVER			Y	tServer
	GetServerDirectory	O	Y	GetServerDirectory
ASSOCIATION
	Associate	M	Y	Associate
	Release	O	Y	Release
	Abort	O	Y	Abort
LOGICAL-DEVICE			Y	tLD
	GetLogicalDeviceDirectory	O	Y	GetLogicalDeviceDirectory
LOGICAL-NODE			Y	tLN
	Get LogicalNodeDirectory	O	Y	GetLogical NodeDirectory
DATA			Y	tData
	GetDataValues	M	Y	GetDataValues
	SetDataValues	M	Y	SetDataValues
	GetDataDirectory	O	Y	GetDataDirectory
	GetDataDefinition	O	Y	GetDataDefinition
DATA-SET			Y	tDataSet
	GetDataSetValues	M	Y	GetDataSetValues
	SetDataSetValues	O	Y	SetDataSetValues
	CreateDataSet	O	Y	Create DataSet
	DeleteDataSet	O	Y	DeleteDataSet
	GetDataSetDirectory	O	Y	GetDataSetDirectory
REPORTING
	AddSubscription	O	Y	AddSubscription
	RemoveSubscription	O	Y	RemoveSubscription
	Report	O	Y	ReportRequestIResponse
BRCB				tBRCB
	GetBRCBValues	O	Y	GetBRCBValues
	SetBRCBValues	O	Y	SetBRCBValues
URCB				tURCB
	GetU RCBValues	O	Y	GetU RCBValues
	SetURCBValues	O	Y	SetURCBValues
LOG			Y	tLOG
	GetLogStatusValues	O	Y	GetLogStatusValues
	QueryLogByTime	O	Y	QueryLogByTime
	QueryLogAfter	O	Y	QueryLogAfter
LCB				tLCB
	GetLCBValues	O	Y	GetLCBValues
	SetLCBValues	O	Y	SetLCBValues
CONTROL
	Select	O	Y	Select
	SelectWithValue	O	Y	SelectWithValue
	Cancel	O	Y	Cancel
	Operate	M	Y	Operate
	CommandTermination	O	Y	CommandTermination
	TimeActivatedOperate	O	Y	TimeActivatedOperate
Примечание - Графа M/O в таблице А.1 показывает, каким образом сервис определен в ГОСТ Р 54418.25.3: как обязательный или как дополнительный. Знак "Y" в графе означает "YES", т.е. сервис поддерживается, в то время как "N" означает, что сервис не поддерживается.

ГОСТ Р 54418.25.2 IM Классы	Отображение сетевым объектам и Веб-Сервисам
SERVER	tServer
LOGICAL-DEVICE	tLD
LOGICAL-NODE	tLN
DATA classes	tDATA
COMMON-DATA classes	tCDC
DATA-ATTRIBUTE type	tDataAttribute
DA-COMPONENT type	tDAType

ГОСТ Р 54418.25 name	Value Range/explanation	Отображение сетевым объектам и Веб-Сервисам
BOOLEAN	True | False	according to tBasicType
INT8	-128 до +127	according to tBasicType
INT16	-32768 до +32767	according to tBasicType
INT24	-8388608 до 8388607	according to tBasicType
INT32	-2**32 до (2**32) - 1	according to tBasicType
INT128	-2**127 до (2**127) - 1	according to tBasicType
INT8U	от 0 до 225	according to tBasicType
INT16U	от 0 до 65535	according to tBasicType
INT24U	от 0 до 16777215	according to tBasicType
INT32U	от 0 до 4294967295	according to tBasicType
FLOAT32	Единичная точность плавающей точки	according to tBasicType
FLOAT64	Двоичная точность плавающей точки	according to tBasicType
ENUMERATED	Упорядоченный набор значений, определенных в виде целых чисел и текста	according to tBasicType
CODED ENUM	Определенный набор значений ограничивается целыми числами с определенным числом бит	according to tBasicType
OCTET STRING	Шестнадцатеричная двоичная	according to tBasicType
VISIBLE STRING	Строка символов, декодируемая как строка Юникод	according to tBasicType
UNICODE STRING	Строки Юникод с ненулевыми значениями, байтовые последовательности которых основаны на windows-1251 формате преобразования [2], символы которых декодируются в соответствии с байтами	according to tBasicType

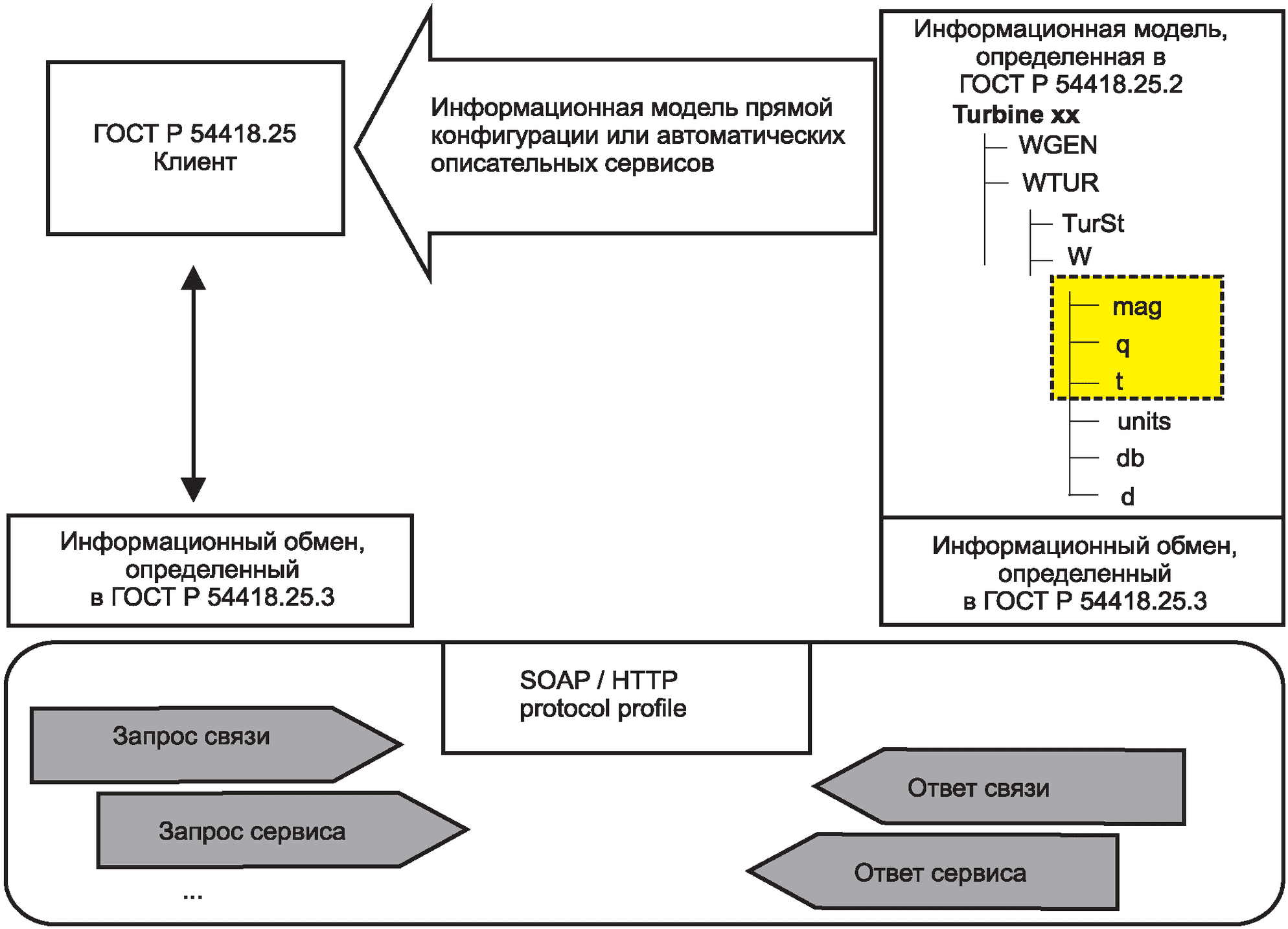

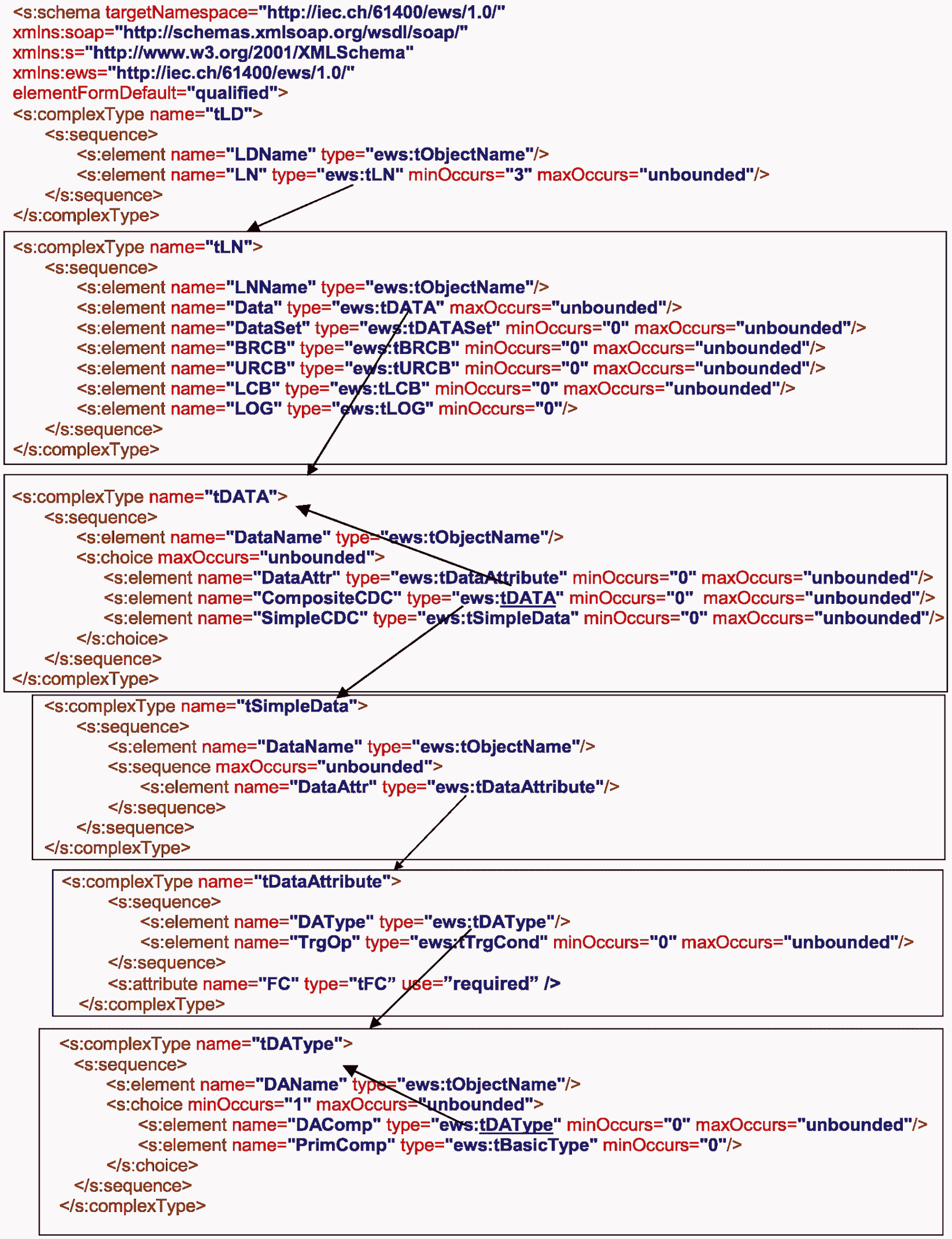

<s:complexType name="tServer"> <s:annotation> <s:documentation>Container for Server object</s:documentation> </s:annotation> <s:sequence> <s:element name="ServerAccessPoint" type="s:string" maxOccurs="unbounded"/> <s:element name="LO" type="ews:tLO" maxOccurs="unbounded"/> </s:sequence> </s:complexType>

<s:complexType name="tLO"> <s:annotation> <s:documentation>Container for Logical Device object</s:documentation> </s:annotation> <s:sequence> <s:element name="LOName" type="ews:tObjectName"/> <s:element name="LN" type="ews:tLN" minOccurs="3" maxOccurs="unbounded"/> </s:sequence> </s:complexType>

<s:complexType name="tLN"> <s:annotation> <s:documentation>Container for Logical Node object</s:documentation> </s:annotation> <s:sequence> <s:element name="LNName" type="ews:tObjectName"/> <s:element name="Oata" type="ews:tDATA" maxOccurs="unbounded"/> <s:element name="OataSet" type="ews:tDATASet" minOccurs="O" maxOccurs="unbounded"/> <s:element name="BRCB" type="ews:tBRCB" minOccurs="O" maxOccurs="unbounded"/> <s:element name="URCB" type="ews:tuRCB" minOccurs="O" maxOccurs="unbounded"/> <s:element name="LCB" type="ews:tLCB" minOccurs="O" maxOccurs="unbounded"/> <s:element name="LOG" type="ews:tLOG" minOccurs="O"/> </s:sequence> </s:complexType>

<s:complexType name="tDATA"> <s:annotation> <s:documentation>Container for DATA object</s:documentation> </s:annotation> <s:sequence> <s:element name="DataName" type="ews:tObjectName"/> <s:choice maxOccurs="unbounded"> <s:element name="DataAttr" type="ews:tDataAttribute" minOccurs="O" maxOccurs="unbounded"/> <s:element name="CompositeCDC" type="ews:tDATA" minOccurs="O" maxOccurs="unbounded"/> <s:element name="SimpleCDC" type="ews:tSimpleData" minOccurs="O" maxOccurs="unbounded"/> </s:choice> </s:sequence> </s:complexType>

<s:complexType name="tDATASet"> <s:annotation> <s:documentation>Container for DATA-SET object</s:documentation> </s:annotation> <s:sequence> <s:element name="DSName" type="ews:tObjectName"/> <s:element name="DSMemberRef" type="ews:tFcdFcdaType" maxOccurs="unbounded"/> </s:sequence> </s:complexType>

<s:complexType name="tDataAttribute"> <s:annotation> <s:documentation>Container for DataAttributes</s:documentation> </s:annotation> <s:sequence> <s:element name="DAType" type="ews:tDAType"/> <s:element name="TrgOp" type="ews:tTrgCond" minOccurs="O" maxOccurs="1"> </s:sequence> <s:attribute name="FC" type="ews:tFC" use="required" /> </s:complexType>

<s:complexType name="tDAType"> <s:annotation> <s:documentation>Container for DAType</s:documentation> </s:annotation> <s:sequence> <s:choice minOccurs="1" maxOccurs="unbounded"> <s:element name="DAComp" type="ews:tDAType" minOccurs="O" maxOccurs="unbounded"/> <s:element name="PrimComp" type="ews:tBasicType" minOccurs="O"/> </s:choice> <!-- Specialisation of DAType--> </s:sequence> <s:attribute name="DAName" type="ews:tObjectName" use="required"/> <s:attribute name="ix" type="s:integer" use="optional"/><!-- Index of Array of Composite Data Attribute as ARRAY of AnalogueValue--> </s:complexType>

<s:complexType name="tBRCB"> <s:annotation> <s:documentation>Container for BRCB object</s:documentation> </s:annotation> <s:sequence> <s:element name="BRCBName" type="ews:tObjectName"/> <s:element name="RptID" type="ews:tstring65"/> <s:element name="RptEna" type="s:boolean"/> <s:element name="DatSet" type="ews:tDataSetReference"/> <s:element name="ConfRev" type="s:unsignedInt"/> <s:element name="OptFlds" type="s:tOptFldsBRCB"/> <s:element name="BufTm" type="s:unsignedInt"/> <s:element name="SqNum" type="s:unsignedShort"/> <s:element name="TrgOp" type="ews:tTrgCond"/> <s:element name="IntgPd" type="ews:unsignedInt"/> <s:element name="GI" type="s:boolean"/> <s:element name="PurgeBuf" type="s:boolean"/> <s:element name="EntryID" type="ews:tEntryID"/> <s:element name="TimeOfEntry" type="ews:tTimeStamp"/> </s:sequence> </s:complexType> <!-- --> <s:complexType name="tOptFldsBRCB"> <s:annotation> <s:documentation>Optional fields for BRCB</s:documentation> </s:annotation> <s:sequence> <s:element name="seqNum" type="s:boolean" /> <s:element name="timeStamp" type="s:boolean" /> <s:element name="reasonCode" type="s:boolean" /> <s:element name="dataSet" type="s:boolean" /> <s:element name="dataRef" type="s:boolean" /> <s:element name="bufOvfl" type="s:boolean" /> <s:element name="entryID" type="s:boolean" /> <s:element name="configRef" type="s:boolean" /> </s:sequence> </s:complexType>

<s:complexType name="tuRCB"> <s:annotation> <s:documentation>Container for UNBUFFERED REPORT CONTROL BLOCK object</s:documentation> </s:annotation> <s:sequence> <s:element name="URCBName" type="ews:tObjectName"/> <s:element name="RptIO" type="ews:tstring65"/> <s:element name="RptEna" type="s:boolean"/> <s:element name="Resv" type="s:boolean"/> <s:element name="OatSet" type="ews:tDataSetReference"/> <s:element name="ConfRev" type="s:unsignedInt"/> <s:element name="OptFlds" type="ews:tOptFldsURCB"/> <s:element name="BufTm" type="s:unsignedInt"/> <s:element name="SqNum" type="s:unsignedShort"/> <s:element name="TrgOp" type="ews:tTrgCond"/> <s:element name="IntgPd" type="s:unsignedInt"/> <s:element name="GI" type="s:boolean"/> </s:sequence> </s:complexType> <!-- --> <s:complexType name="tOptFldsURCB"> <s:annotation> <s:documentation>Optional fields for URCB</s:documentation> </s:annotation> <s:sequence> <s:element name="seqNum" type="s:boolean" /> <s:element name="timeStamp" type="s:boolean" /> <s:element name="reasonCode" type="s:boolean" /> <s:element name="dataSet" type="s:boolean" /> <s:element name="dataRef type="s:boolean" /> <s:element name="reserved" type="s:boolean" /> <s:element name="configRev" type="s:boolean" /> </s:sequence> </s:complexType>

<s:complexType name="tLCB"> <s:annotation> <s:documentation>Container for LOG-CONTROL-BLOCK object</s:documentation> </s:annotation> <s:sequence> <s:element name="LCBName" type="ews:tObjectName"/> <s:element name="LogEna" type="s:boolean"/> <s:element name="OatSet" type="ews:tDataSetReference"/> <s:element name="OptFlds" type="ews:tOptFldsLCB"/> <s:element name="TrgOp" type="ews:tTrgCond"/> <s:element name="IntgPd" type="s:unsignedInt"/> <s:element name="LogRef type="ews:tObjectReference"/> </s:sequence> </s:complexType>

<s:complexType name="tLOG"> <s:annotation> <s:documentation>Container for LOG object</s:documentation> </s:annotation> <s:sequence> <s:element name="LogName" type="ews:tObjectName"/> <s:element name="OldEntrTm" type="ews:tTimeStamp"/> <s:element name="NewEntrTm" type="ews:tTimeStamp"/> <s:element name="OldEntr" type="s:unsignedInt"/> <s:element name="NewEntr" type="s:unsignedInt"/> <s:sequence maxOccurs="unbounded"> <s:element name="LogEntry" type="ews:tLOGEntry"/> </s:sequence> </s:sequence> </s:complexType>

ГОСТ Р 54418.25.2 IM Class (информационная модель) ГОСТ Р 54418.25.3 IEM Class (информационно-обменная модель)	ГОСТ Р 54418.25.3 IEM Services (сервисы информационно-обменной модели)	Отображение объектам и Web сервисам
SERVER (Сервер)		tServer
	GetServerDirectory (Получить директорию сервера)	GetServerDirectory (Получить директорию сервера)
ASSOCIATION (Связь)
	Associate (Связать)	Associate (Связать)
	Release (Реализация)	Release (Реализация)
	Abort (Прервать)	Abort (Прервать)

<s:element name="GetServerDirectoryRequest"> <s:complexType> <s:sequence> <s:element name="ObjClass" type="ews:tObjectClass"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
GetServerDirectory Request	Сервис запрашивает у клиента список обнаруженных Логических устройств и, таким образом, доступных запрашивающему клиенту
ObjClass	Отсылка к Логическому устройству или Файлу
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="GetServerDirectoryResponse"> <s:complexType> <s:choice> <s:element name="LDRef" type="ews:tLogicalDeviceReference" minOccurs="O" maxOccurs="unbounced/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="1"/> </s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
GetServerDirectory Response	Сервер отвечает на запрос клиентом списка логических устройств, возглавляемых сервером
LDRef	Объектная ссылка логического устройства. Этот элемент является уникальным именем пути к логическому устройству
Service Error	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент будет представлен в ответном сообщении, то клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID, полученное в сообщении запроса, и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="AssociateRequest"> <s:complexType> <s:sequence> <s:element name="UserName" type="s:string"|> <s:element name="Password" type="s:string"|> <s:element name="LocalIO" type="s:string" minOccurs="O"|> <s:element name="MaxMessageSize" type="s:unsignedInt "/> </s:sequence> <s:attribute name="UUIO" type="ews:tstring36" use="optional"|> </s:complexType> </s:element>

Наименование	Описание
AssociateRequest	AssociateRequest должен быть первым посланным сообщением при организации соединения с сервером. Это позволит клиенту задать установки сеанса связи, а серверу - верифицировать эти установки и задать соответствующие значения. Если клиент пытается отправить какие-либо сообщения до AssociateRequest, то последует ответ SOAP "ошибка" с кодом ошибки: Client.MustAssociate, но без всяких ограничений на особенности формы строки ошибки. Если клиент уже подключен к серверу и отправляет AssociateRequest, то AssociateResponse будет содержать ServiceError
UserName	Сервер использует UserName для идентификации клиента как зарегистрированного пользователя, и если это невозможно, сервер отправляет ошибку в AssociateResponse
Password	Атрибут Password используется сервером для верификации запрашивающего клиента, и разрешения связи с системой. Если верификация пароля не пройдена, сервер отправляет ошибку в AssociateResponse
LocalID	Атрибут LocalID является дополнительным и может быть использован сервером для ответа на запрос клиента, например, предоставляя клиенту выбрать язык, на котором будет выведена запрашиваемая информация. Если LocalID не используется, то будут использованы установки, заложенные производителем по умолчанию. Если значение этого атрибута неприемлемо, то сервер ответит ошибкой. Доступный диапазон значений LocalID - это ввод из трех символов, значение которых рассмотрено в [2]
MaxMessageSize	Максимальное количество байт памяти, которое клиент способен принять в одном ответном SOAP сообщении от сервера
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].

<SOAP-ENV:Envelope xmlns:SOAP-ENV="/template/go.php?url=https://schemas.xmlsoap.org/soap/envelope/" xmlns:SOAP- ENC="/template/go.php?url=https://schemas.xmlsoap.org/soap/encoding/"> <SOAP-ENV: Body> <m:AssociateRequest xmlns:m="/template/go.php?url=https://МЭК.ch/61400/ews/1.0/"> <m: UserName>MyName</m: UserName> <m:Password>MyPassword</m:Password> <m:LocalID>ger</m:LocalID> <m: MaxMessageSize> MaxMessageSize</m: MaxMessageSize> </m:AssociateRequest> </SOAP-ENV:Body> </SOAP-ENV:Envelope>

<s:element name="AssociateResponse"> <s:complexType> <s:choice> <s:sequence> <s:element name="MaxMessageSize" type="s:unsignedInt minOccurs="O"/> <s:element name="AssocID" type="ews:tAssocID" /> </s:sequence> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="1"/> </s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional'"/> </s:complexType> </s:element>

Наименование	Описание
AssociateResponse	AssociateResponse является ответным сообщением сервера после получения AssociateRequest. Это сообщение будет содержать только дополнительную ошибку или дополнительный ClientRequestHandle. Клиент использует AssociateResponse для подтверждения успешного совершения AssociateRequest
Service Error	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
MaxMessageSize	Максимальное количество байтов памяти в любом сообщении между клиентом и сервером. Максимальный размер сообщения должен быть меньше или равен MaxMessageSize, указанному в клиентском AssociateRequest
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID, полученное в сообщении запроса, и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например, присвоенных подписей и входов на сервер

<SOAP-ENV:Envelope xmlns:SOAP-ENV="/template/go.php?url=https://schemas.xmlsoap.org/soap/envelopel" xmlns:SOAP- ENC="/template/go.php?url=https://schemas.xmlsoap.org/soap/encoding/"> <SOAP-ENV: Body> <m:AssociateResponse xmlns:m=/template/go.php?url=https://МЭК.ch/61400/ews/1.0/UU I D="xxxxxxx"> <m: MaxMessageSize> ??</m: MaxMessageSize> <m:AssocID>??< /m:AssocID> </m:AssociateResponse> </SOAP-ENV:Body> </SOAP-ENV:Envelope>

<s:element name="ReleaseRequest"> <s:complexType> <s:annotation> <s:documentation>ReleaseRequest is the message used when releasing an association</s:documentation> </s:annotation> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
ReleaseRequest	ReleaseRequest является последним сообщением, отправленным при завершении сеанса связи. Это позволяет клиенту подготовить сервер к завершению сеанса. Если одна или более клиентских подписок действуют на сервере во время принятия ReleaseRequest, то идентификатор AssocID используется для идентификации владельца подписки
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="ReleaseResponse"> <s:complexType> <s:annotation> <s:documentation> ReleaseResponse is the message returned from a server when receiving a ReleaseRequest </s:documentation> </s:annotation> <s:sequence> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="1"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
ReleaseResponse	ReleaseResponse является ответным сообщением от сервера сразу после получения ReleaseRequest. Клиенту следует использовать ReleaseResponse для подтверждения, что ReleaseRequest успешно выполнен
Service Error	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="AbortRequest"> <s:complexType> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
AbortRequest	Если клиент зафиксировал ненормальную ситуацию, при которой игнорируются обменные действия между сервисами, или если сервер отказывается устанавливать связь, то клиент может прервать связь, используя сервис "AbortRequest". Сервер не может отказаться выполнить этот сервис. Только ошибка сервиса, учтенная в AbortResponse, является потерей соединения, что означает, что сервер полагает связь реализованной
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="AbortResponse"> <s:complexType> <s:choice> <s:element name="ServiceError" type="ewsTServiceError" minOccurs="O" maxOccurs="unbounded"/> </s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
AbortResponse	Любой запрос сервисов полученный с неправильным (неиспользуемым) идентификатором связи означает ошибку сервиса и потерю соединения. <s :enumeration value="connection-Lost"/> Со стороны клиента, уведомление об ошибке сервиса "потеря соединения" подразумевает разрыв коммуникации, то есть необходим новый запрос связи с целью смены сервиса со стороны сервера
Service Error	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

ГОСТ Р 54418.25.2 IM Class (информационная модель) ГОСТ Р 54418.25.3 IEM Class (информационно-обменная модель)	ГОСТ Р 54418.25.3 IEM Services (сервисы информационно-обменной модели)	Отображение объектам и Веб-Сервисам
LOGICAL-DEVICE		tLD
	GetLogicalDeviceDirectory	GetLogicalDeviceDirectory

ИС NORMPROD: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа.

<s:element name="GetLogicalDeviceDirectoryRequest"> <s:complexType> <s:sequence> <s:element name="LDRef" type="ews:tLogicalDeviceReference"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
GetLogicalDevice DirectoryRequest	Сервис запрашивает у клиента список обнаруженных Логических устройств и, таким образом, доступных запрашивающему клиенту
LDRef	Объектная ссылка логического устройства. Этот элемент является уникальным именем пути к логическому устройству
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="GetLogicalDeviceDirectoryResponse"> <s:complexType> <s:choice> <s:element name="LNRef" type="ews:tLogicalNodeReference" minOccurs="3" maxOccurs="unbounded"/> <s:element name="'ServiceError" type="ewsTServiceError" minOccurs="O" maxOccurs="unbounded"/> </s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name=" AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
GetServerDirectoryResponse	Сервер отвечает на запрос клиента путем вывода списка объектных ссылок, содержащихся в логических устройствах
LNRef	Объектная ссылка логического узла. Этот элемент является уникальным именем пути к логическому устройству
Service Error	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса, и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

ГОСТ Р 54418.25.2 IM Class (информационная модель) ГОСТ Р 54418.25.3 IEM Class (информационно-обменная модель)	ГОСТ Р 54418.25.3 IEM Services (сервисы информационно-обменной модели)	Отображение объектам и Веб-Сервисам
LOGICAL-NODE		tLN
	GetLogicalNodeDirectory	GetLogicalNodeDirectory

<s:element name="GetLogicalNodeDirectoryRequest"> <s:complexType> <s:sequence> <s:element name="LNRef" type="ews:tLogicalNodeReference"/> <s:element name="IEMcls" type="ews:tIEMcls"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
GetLogicalNodeDirectoryRequest	Сервис запрашивает у клиента список обнаруженных объектов запрашиваемого класса и таким образом доступных запрашивающему клиенту
LNRef	Объектная ссылка логического узла. Этот элемент является уникальным именем пути к логическому узлу
IEMcls	Нумерация ("DATA", "DATASET", "BRCB", "URCB", "LCB", "LOG")
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="GetLogicalNodeDirectoryResponse"> <s:complexType> <s:choice> <s:sequence> <s:element name="DATAname" type="ews:tObjectName" minOccurs="O" maxOccurs="unbounded"/> <s:element name="DSname" type="ews:tObjectName" minOccurs="O" maxOccurs="unbounded"/> <s:element name="BRCBname" type="ews:tObjectName" minOccurs="O" maxOccurs="unbounded"/> <s:element name="URCBname" type="ews:tObjectName" minOccurs="O" maxOccurs="unbounded"/> <s:element name="LCBname" type="ews:tObjectName" minOccurs="O" maxOccurs="unbounded"/> <s:element name="LOGname" type="ews:tObjectName" minOccurs="O" maxOccurs="unbounded"/> </s:sequence> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="1"/> </s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name=" AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
GetLogicalNode DirectoryResponse	Сервер отвечает на запрос клиента путем вывода списка объектных ссылок, содержащихся в логических устройствах
DATAname	Элемент, который однозначно идентифицирует данные в пределах логического узла
DSname	Элемент, который однозначно идентифицирует Набор данных в пределах логического узла или в пределах связи клиент-сервер
BRCBname	Элемент, который однозначно идентифицирует BRCB в пределах логического узла
URCBname	Элемент, который однозначно идентифицирует URCB в пределах логического узла
LCBname	Элемент, который однозначно идентифицирует LCB в пределах логического узла
LOG name	Элемент, который однозначно идентифицирует LOG в пределах LLN0 логического узла. LOGname является именем Логического устройства
Service Error	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID, полученное в сообщении запроса, и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

ГОСТ Р 54418.25.2 IM Class (информационная модель)	ГОСТ Р 54418.25.3 IEM Services (сервисы информационно-обменной модели)	Отображение объектам и веб-сервисам
ГОСТ Р 54418.25.3 IEM Class (информационно-обменная модель)
Набор данных		tData
	Получение значений данных (GetDataValues)	Получение значений данных (GetDataValues)
	Задать значения данных (SetDataValues)	Задать значения данных (SetDataValues)
	Получение каталога данных (GetDataDirectory)	Получение каталога данных (GetDataDirectory)
	Получение структуры данных (GetDataDefinition)	Получение структуры данных (GetDataDefinition)

<s:element name="GetDataValuesRequest"> <s:complexType> <s:sequence> <s:element name="Ref" type="ews:tFcdFcdaType" /> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
GetDataValues	Вывести значения Атрибутов Данных, на которые ссылаются обнаруженные Данные, и, таким образом, доступные клиенту ссылающимся на них Логическим Узлом
Ref	Параметр Reference будет определять функционально ограниченные данные (FCD) или функционально ограниченный атрибут данных (FCDA). Reference являет собой FCD или FCDA
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ.
	Подробнее о UUID - см [21]
AssocID	AssocID для определения общего идентификатора - специального клиента.
	AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="GetDataValuesResponse"> <s:complexType> <s:choice> <s:sequence> <s:element name="DataAttrVal" type="ews:tDataAttributeValue" minOccurs="O" maxOccurs="unbounded"/> </s:sequence> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="unbounded"/> </s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
GetDataValuesResponse	Ответ сервера клиенту, запрашивающему сервис GetDataValues со значениями всех отсылаемых видимых Атрибутов Данных (DataAttributes) и, таким образом, доступных запрашивающему клиенту отсылаемым ЛОГИЧЕСКИМ УЗЛОМ (LOGICAL NODE)
DataAttrVal	Тип, привязывающий Значение из DataRef содержащемся в tDataAttributeValue типе
Service Error	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID, полученное в сообщении запроса, и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="SetDataValuesRequest"> <s:complexType> <s:sequence> <s:element name="Ref" type="ews:tFcdFcdaType" /> <s:element name="DataAttrVal" type="ews:tDataAttributeValue" maxOccurs="unbounded"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
SetDataValuesRequest	Клиенту следует использовать сервис SetDataValues для задания значений всех видимых Атрибутов Данных (DataAttributes) соответствующих Данных (DATA) и, таким образом, доступных запрашивающему клиенту отсылаемым ЛОГИЧЕСКИМ УЗЛОМ (LOGICAL NODE)
Ref	Параметр Reference будет определять функционально ограниченные данные (FCD) или функционально ограниченный атрибут данных (FCDA). Reference являет собой FCD или FCDA
DataAttrVal	Тип, привязывающий Значение из DataRef содержащееся в tDataAttributeValue типе
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID, полученное в сообщении запроса, и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="SetDataValuesResponse"> <s:complexType> <s:sequence> <s:choice> <s:element name="Result" type="ews:tResult" minOccurs="O"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="unbounded"/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
SetDataValuesResponse	Ответ сервера клиенту, запрашивающему сервис SetDataValues со значениями всех отсылаемых видимых Атрибутов Данных (DataAttributes) соответствующих Данных (DATA) и, таким образом, доступных запрашивающему клиенту отсылаемым ЛОГИЧЕСКИМ УЗЛОМ (LOGICAL NODE)
Result	Простая строка результата "Ok", обозначающая, что запрос "Задать значение" SetValue был принят
Service Error	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID, полученное в сообщении запроса, и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="GetDataDirectoryRequest"> <s:complexType> <s:sequence> <s:element name="DataRef" type="ews:tDAReference"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Имя тега	Расшифровка
GetDataDirectoryRequest	Клиенту следует использовать сервис GetDataDirectory для вывода полного списка структуры всех Атрибутов Данных (DataAttributes) соответствующих Данных (DATA) и, таким образом, доступных запрашивающему клиенту отсылаемым ЛОГИЧЕСКИМ УЗЛОМ (LOGICAL NODE)
DataRef	Значение DSReference (Запрос Данных) должно быть уникальным именем пути к действующему НАБОРУ ДАННЫХ (DATA-SET)
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ.
	Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента.
	AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="GetDataDirectoryResponse"> <s:complexType> <s:choice> <s:sequence> <s:element name="DataName" type="ews:tObjectName" minOccurs="O" maxOccurs="unbounded"/> <s:element name="DataAttrName" type="ews:tObjectName" minOccurs="O" maxOccurs="unbounded"/> maxOccurs="unbounded"/> </s:sequence> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" </s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
GetDataDirectoryResponse	Ответ сервера клиенту, запрашивающему сервис GetDataDirectory со значениями всех отсылаемых видимых Атрибутов Данных (DataAttributes) соответствующих Данных (DATA) и, таким образом, доступных запрашивающему клиенту отсылаемым ЛОГИЧЕСКИМ УЗЛОМ (LOGICAL NODE)
DataAttrName	Параметр DataAttrName содержит DataAttrName самого высокого уровня Атрибутов Данных DATA
DATAname	Элемент, который однозначно идентифицирует данные в пределах логического узла
Service Error	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="GetDataDefinitionRequest"> <s:complexType> <s:sequence> <s:element name="DataRef" type="ews:tDAReference"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name=" AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
GetDataDefinitionRequest	Клиенту следует использовать сервис GetDataDefinition для вывода полного списка структуры всех Атрибутов Данных (DataAttributes) соответствующих Данных (DATA) и, таким образом, доступных запрашивающему клиенту отсылаемым ЛОГИЧЕСКИМ УЗЛОМ (LOGICAL NODE)
DataRef	Значение DataReference (Запрос Данных) должно содержать ObjectReference (ссылку на объект) DATA (ДАННЫХ). The ObjectReference (ссылка на объект) будет DataRef (запросом данных)
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="GetDataDefinitionResponse"> <s:complexType> <s:choice> <s:element name="DataAttrDef" type="ews:tDataAttributeDefinition" minOccurs="1" maxOccurs="unbounded"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="1"/> </s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
GetDataDefinitionResponse	Клиенту следует использовать сервис GetDataDefinition для вывода полного списка структуры всех Атрибутов Данных (DataAttributes) соответствующих Данных (DATA) и, таким образом, доступных запрашивающему клиенту отсылаемым ЛОГИЧЕСКИМ УЗЛОМ (LOGICAL NODE)
DataAtlrDef	Строчный тип используемый в спецификации языка описания программных интерфейсов (Web-сервисов) (WSDL)
Service Error	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

ГОСТ Р 54418.2 IM Class (информационная модель) ГОСТ Р 54418.3 IEM Class (информационно-обменная модель)	ГОСТ Р 54418.3 IEM Services (сервисы информационно-обменной модели)	Отображение объектам и веб-сервисам
Набор данных		tDataSet
	Получение значений набора данных (GetDataSetValues)	Получение значений набора данных (GetDataSetValues)
	Задать значения набора данных (SetDataSetValues)	Задать значения набора данных (SetDataSetValues)
	Создать набор данных (Create DataSet)	Создать набор данных (Create DataSet)
	Удалить набор данных (DeleteDataSet)	Удалить набор данных (DeleteDataSet)
	Получение каталога набора данных (GetDataSetDirectory)	Получение каталога набора данных (GetDataSetDirectory)

<s:element name="GetDataSetValuesRequest"> <s:complexType> <s:sequence> <s:element name="DSRef" type="ews:tDataSetReference"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Имя тега	Расшифровка
GetDataSetValues	Клиенту следует использовать сервис GetDataSetValues для вывода значений всех видимых Атрибутов Данных (DataAttributes) и, таким образом, доступных запрашивающему клиенту отсылаемым НАБОРОМ ДАННЫХ (DATA-SET)
DSRef	Значение DSReference (Запрос Данных) должно быть уникальным именем пути к действующему НАБОРУ ДАННЫХ (DATA-SET)
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ.
	Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента.
	AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="GetDataSetValuesResponse"> <s:complexType> <s:choice> <s:element name="DataAttrVal" type="ews:tDataAttributeValue" minOccurs="O"maxOccurs="unbounded"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="unbounded"/> </s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
GetDataSetValuesResponse	Ответ сервера клиенту, запрашивающему сервис GetDataSetValues со значениями всех отсылаемых видимых Атрибутов Данных (DataAttributes) и таким образом доступных запрашивающему клиенту отсылкой НАБОРА ДАННЫХ (DATA-SET)
DataAttrVal	Тип, привязывающий Значение из DataRef, содержащемся в tDataAttributeValue типе
Service Error	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="SetDataSetValuesRequest"> <s:complexType> <s:sequence> <s:element name="DSRef" type="ews:tDataSetReference"/> <s:element name="DataAttrVal" type="ews:tDataAttributeValue" maxOccurs="unbounded"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Имя тега	Описание
SetDataSetValuesRequest	Клиенту следует использовать сервис SetDataSetValues для задания значений всех видимых Атрибутов Данных (DataAttributes) соответствующих Данных (DATA), и таким образом доступных запрашивающему клиенту отсылаемым НАБОРОМ ДАННЫХ (DATA-SET)
DSRef	Значение DSReference (Запрос Данных) должно быть уникальным именем пути к действующему НАБОРУ ДАННЫХ (DATA-SET)
DataAttrVal	Тип, привязывающий Значение из DataRef содержащееся в tDataAttributeValue типе
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="SetDataSetValuesResponse"> <s:complexType> <s:sequence> <s:choice> <s:element name="Result" type="ews:tResult" minOccurs="O"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="unbounded"/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Имя тега	Описание
SetDataSetValuesResponse	Ответ сервера клиенту, запрашивающему сервис SetDataSetValues со значениями всех отсылаемых видимых Атрибутов Данных (DataAttributes) соответствующих Данных (DATA) и таким образом доступных запрашивающему клиенту отсылкой НАБОРА ДАННЫХ (DATA-SET)
Result	Простая строка результата "Ok", обозначающая, что запрос "Задать значение" SetValue был принят
Service Error	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="CreateDataSetRequest"> <s:complexType> <s:sequence> <s:element name="DSRef" type="ews:tDataSetReference"/> <s:element name="DSMemberRef" type="ews:tFcdFcdaType" maxOccurs="unbounded"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
CreateDataSetRequest	Клиенту следует использовать сервис CreateDataSet для запроса сервера создать НАБОР ДАННЫХ (DATA-SET) со списком видимых определенных членов с функциональными ограничениями или функционально ограниченным атрибутом данных (FCDA) и таким образом доступных запрашивающему клиенту
DSRef	Значение DSRef (Запрос Данных) должно быть уникальным именем пути к действующему НАБОРУ ДАННЫХ (DATA-SET)
DSMemberRef	Атрибут DSMemberRef будет описывать функционально ограниченные данные (FCD) или функционально ограниченный атрибут данных (FCDA)
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="CreateDataSetResponse"> <s:complexType> <s:sequence> <s:choice> <s:element name="Result" type="ews:tResult" minOccurs="O"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="1 "/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
CreateDataSetResponse	Ответ сервера клиенту на запрос "Создать набор данных" CreateDataSet созданием НАБОРА ДАННЫХ (DATA-SET) со списком видимых определенных членов с функциональными ограничениями или функционально ограниченным атрибутом данных (FCDA) и таким образом доступных запрашивающему клиенту
Result	Простая строка результата "Ok", обозначающая, что запрос "Задать значение" SetValue был принят
Service Error	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="DeleteDataSetRequest"> <s:complexType> <s:sequence> <s:element name="DSRef" type="ews:tDataSetReference"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
DeleteDataSetRequest	Клиенту следует использовать DeleteDataSet для запроса сервера на удаление обнаруженного набора данных и таким образом доступного запрашивающему клиенту
DSRef	Значение DSRef (Запрос Данных) должно быть уникальным именем пути к действующему НАБОРУ ДАННЫХ (DATA-SET)
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="DeleteDataSetResponse"> <s:complexType> <s:sequence> <s:choice> <s:element name="Result" type="ews:tResult" minOccurs="O"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="1 "/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name=" AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
DeleteDataSetResponse	Ответ сервера клиенту, запрашивающему сервис DeleteDataSet, путем удаления НАБОРА ДАННЫХ (DATA-SET) и таким образом доступным запрашивающему клиенту
Result	Простая строка результата "Ok", обозначающая, что запрос "Задать значение" SetValue был принят
Service Error	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="GetDataSetDirectoryRequest"> <s:complexType> <s:sequence> <s:element name="DSRef" type="ews:tDataSetReference"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
GetDataSetDirectoryRequest	Клиенту следует использовать сервис GetDataSetDirectoryRequest для вывода списка объектных ссылок для всех членов наборов данных на который ссылается видимый набор данных (DATA SET) и таким образом доступный запрашивающему клиенту
DSRef	Значение DSRef (Запрос Данных) должно быть уникальным именем пути к действующему НАБОРУ ДАННЫХ (DATA-SET)
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="GetDataSetDirectoryResponse"> <s:complexType> <s:choice> <s:element name="DSMemberRef" type="ews:tFcdFcdaType" maxOccurs="unbounded"/> <s:element name="ServiceError" type="ews:tServiceError minOccurs="O" maxOccurs="unbounded"/> </s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
GetDataSetDirectoryResponse	Сервер отвечает клиенту, который запросил сервис GetDataSetDirectory, путем вывода списка объектных ссылок для всех членов наборов данных на который ссылается видимый набор данных (DATA SET) и таким образом доступный запрашивающему клиенту
DSMemberRef	Атрибут DSMemberRef будет описывать функционально ограниченные данные (FCD) или функционально ограниченный атрибут данных (FCDA)
Service Error	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду таблица А.39, а не А.40.

ГОСТ Р 54418.2 IM Class (информационная модель) ГОСТ Р 54418.3 IEM Class (информационно-обменная модель)	ГОСТ Р 54418.3 IEM Services (сервисы информационно-обменной модели)	Отображение объектам и Web-сервисам
ОТЧЕТ-УПРАВЛЕНИЕ-БЛОКИРОВАНИЕ
	AddSubscription (Добавить Подписку)	AddSubscription (Добавить Подписку)
	RemoveSubscription (Удалить подписку)	RemoveSubscription (Удалить подписку)
	Report (Отчет)	ReportRequest/ReportResponse (Запрос/Ответ отчета)
BRCB (Буферизованный RCB)		tBRCB
	GetBRCBValues (Получить BRCB значения)	GetBRCBValues (Получить BRCB значения)
	SetBRCBValues (Указать BRCB значения)	SetBRCBValues (Указать BRCB значения)
URCB (Небуферизованный RCB)		tURCB
	GetURCBValues (Получить URCB значения)	GetURCBValues (Получить URCB значения)
	SetURCBValues (Указать URCB значения)	SetURCBValues (Указать URCB значения)

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду рисунок А.4, а не 4.

<s:element name="AddSubscriptionRequest"> <s:complexType> <s:sequence> <s:element name="RCBRef" type="ews:tControlBlockReference"/> <s:element name="RCBType" type="ews:tRCBType"/> <s:element name="RptID" type="ews:tstring65" minOccurs="O"/> <s:element name="RptEna" type="s:boolean" minOccurs="O"/> <s:element name="DatSet" type="ews:tDataSetReference" minOccurs="O"/> <s:element name="OptFlds" type="ews:tOptFldsBRCB" minOccurs="O"/> <s:element name="BufTm" type="s:unsignedInt" minOccurs="O"> <s:element name="TrgOp" type="ews:tTrgCond" minOccurs="O"/> <s:element name="IntgPd" type="s:unsignedInt" minOccurs="O"/> <s:element name="DSMbrRef" type="ews:tFcdFcdaType" minOccurs="O" maxOccurs="unbounded"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
AddSubscription Request	Запрос AddSubscriptionRequest должен следовать за ReportRequest во временных рамках от MinRequest до MaxRequestTime, определенных для сервиса Отчет (Report)
RCBRef	Атрибут RCBRef - это уникальное имя пути к RCB
RCBType	Тип RCB (RCBType) означает выбор типа, BRCB или URCB, используемого подпиской
RptID	Атрибут RptID это ориентированный на клиента идентификатор отчета BRCB, который является следствием создания отчета. Если значение идентификатора отчета BRCB равно НОЛЬ (NULL), то упоминание о BRCB будет сообщено как идентификатор отчета
RptEna	Атрибут RptEna используется для контроля и индикации текущего состояния BRCB
DatSet	Атрибут DatSet указывает ОбъектнуюСсылку (ObjectReference) на наблюдаемый НАБОР ДАННЫХ (DATA-SET) и какие значения членов НАБОРА ДАННЫХ (DATA-SET) (один, подмножество или все) будут сообщены в отчете
Optflds	Атрибут OptFlds это указанные клиентом дополнительно включенные в отчет поля, отправленные BRCB
BufTm	Атрибут BufTm указывает временной интервал в миллисекундах для буферизации внутренних уведомлений вследствие изменения данных (dchg), изменения качеств (qchg), обновления данных (dupd) BRCB для включения в единичный отчет
TrgOp	Атрибут TrgOps указывает условия пуска, которые наблюдаются этой BRCB. Определяются следующие значения: - изменения данных (dchg); - изменения качеств (qchg); - обновления данных (dupd); - безошибочность; - общие запросы
IntgPd	Если TrgOp включает установку указания сплошности, то атрибут IntgPd указывает период времени для образования отчета безошибочности (в миллисекундах). Отчет безошибочности сообщает значения всех членов связанного НАБОРА ДАННЫХ (DATA-SET). BufTm не имеет эффекта, когда эти изменения включаются в отчет
DSMbrRef	Атрибут DSMbrRef определяет функционально связанные данные (FCD) или функционально связанные атрибуты (FCDA) данных (DATA)
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер.

<s:element name="AddSubscriptionResponse"> <s:complexType> <s:sequence> <s:choice> <s:element name="Result" type="ews:tResult" minOccurs="O"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="unbound"/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Имя Тега	Описание
AddSubscription Response	Ответ AddSubscriptionResponse должен следовать за ReportResponse во временных рамках от MinResponse до MaxResponseTime, определенных для сервиса Отчет (Report)
Result	Простая строка результата "Ok", обозначающая, что запрос "Задать значение" SetValue был принят
Service Error	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="RemoveSubscriptionRequest"> <s:complexType> <s:sequence> <s:element name="RCBRef" type="ews:tCon trolBlockReference"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
RemoveSubscription Request	Клиенту следует использовать сервис RemoveSubscriptionRequest для удаления оформленной подписки
RCBRef	Атрибут RCBRef это уникальное имя пути к RCB
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="RemoveSubscriptionResponse"> <s:complexType> <s:sequence> <s:choice> <s:element name="Result" type="ews:tResult" minOccurs="O"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="1 "/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
RemoveSubscription Response	Сервер отвечает клиенту на запрос "Удалить Подписку", используя сервис удаления подписки
Result	Простая строка результата "Ok", обозначающая, что запрос "Удалить подписку" (RemoveSubscription) был принят
Service Error	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:complexType name="tReportFormat"> <s:sequence> <s:element name="RptIO" type="ews:tstring65" minOccurs="1" maxOccurs="1"/> <s:element name="OptFlds" type="ews:tOptFldsBRCB" minOccurs="1" maxOccurs="1 "/> <!-- IF sequence-number = TRUE in optFlds: --> <s:element name="SqNum" type="s:unsignedShort" minOccurs="O" maxOccurs="1 "/> <s:element name="SubSqNum" type="s:unsignedShort" minOccurs="O" maxOccurs="1"/> <s:element name="MoreSegFlw" type="s: boolean" minOccurs="1" maxOccurs="1 "/> <!-- IF dat-set-name = TRUE in optFlds --> <s:element name="OatSet" type="ews:tObjectReference" minOccurs="O" maxOccurs="1 "/> <!-- IF buffer-overflow = TRUE in optFlds --> <s:element name="BufOvfl" type="s:boolean" minOccurs="O" maxOccurs="1"/> <!-- If conf-revision = TRUE in optFlds AND RptID is BRCB--> <s:element name="ConfRev" type="s:unsignedInt" minOccurs="O" maxOccurs="1"/> <!-- Entry: --> <!-- IF report-time-stamp = TRUE in optFlds --> <s:element name="TimeOfEntry" type="ews:tTimeStamp" minOccurs="O" maxOccurs="1"/> <!-- IF entryID = TRUE in optFlds --> <s:element name="EntryIO" type="s:tEntryIO" minOccurs="O" maxOccurs="1"/> <s:sequence> <s:element name="EntryOata" type="ews:tEntryOata" minOccurs="O" maxOccurs="1"/> </s:sequence> </s:sequence> </s:complexType>

Наименование	Описание
tReportFormat	Сервис Формат Отчета (ReportFormat) указывает информацию, которая должна быть включена в отчет
RptID	Атрибут RptID это ориентированный на клиента идентификатор отчета BRCB, который является следствием создания отчета. Если значение идентификатора отчета BRCB равно НОЛЬ (NULL), то упоминание о BRCB будет сообщено как идентификатор отчета
OptFlds	Атрибут OptFlds это указанные клиентом дополнительно включенные в отчет поля, отправленные BRCB
SqNum	Атрибут SqNum указывает последовательный номер каждого BRCB, у которого допуск отчета установлен на TRUE. Этот номер будет увеличиваться BRCB для каждого созданного и отправленного отчета. Увеличение будет происходить, как только BRCB сформировало отчет и получило запрос на его передачу. Первый отчет, следующий за установкой допуска отчета на TRUE, будет содержать последовательный номер 0. Последовательный номер будет меняться от 0 до его максимального значения. Последовательный номер будет включен в отчет, если дополнительные поля, включенные в отчет атрибутом (OptFlds) BRCB, включают последовательный номер (=TRUE); в противном случае он будет исключен
SubSqNum	В случае длинных отчетов, которые не умещаются в одно сообщение, одиночный отчет будет разделен на частичные отчеты. Каждый сегмент единого отчета будет пронумерован одним и тем же последовательный номером и уникальным SubSqNm. BRCB будет содержать последовательные номера сегментов для каждого отчета. Этот номер будет увеличиваться BRCB для каждого созданного и отправленного суботчета. Увеличение будет происходить, как только BRCB сформировало суботчет и получило запрос на его передачу. Первый суботчет, следующий за установкой допуска отчета на TRUE, будет содержать последовательный номер 0. Последовательный номер будет меняться от 0 до его максимального значения. Последовательный номер будет включен в суботчет, если дополнительные поля, включенные в отчет атрибутом (OptFlds) BRCB, включают последовательный номер (=TRUE); в противном случае он будет исключен
MoreSegFlw	Параметр БольшеЧастейСледует (MoreSegmentsFollow) показывает, что больше частей отчета с тем же последовательным номером будут следовать
DatSet	Параметр DatSet выведен из соответствующего атрибута в BRCB
BufOvfl	Параметр BufOvfl показывает клиенту, что записи в буфере могут быть потеряны. Определение возможности потери информации появляется, когда запросы клиента ресинхронизируются с несуществующей записью или к первой записи в очереди ожидания
ConfRev	Атрибут ConfRev будет представлять итоговое количество случаев, когда конфигурация НАБОРА-ДАННЫХ (DATA-SET), на которую ссылается DatSet изменена
TimeOfEntry	Атрибут ВремяЗаписи (TimeOfEntry) означает время, за которое уведомление о внутреннем событии было получено оператором отчетов. Это значение присваивается специальному EntryID, который также присвоен во время получения внутреннего уведомления
EntryID	Значение EntryID, возвращенное в ответ GetBRCBValues определяется следующим: - когда состояние BRCB RptEna=FALSE: GetBRCBValues возвратит EntryID значение, которое представляет последнюю (т.е. новейшую) запись, которая была помещена в буфер; - когда BRCB RptEna=TRUE: Значение EntryID, возвращенное в ответ GetBRCBValues будет последним EntryID сформированным и поставленным в очередь ожидания. Значение EntryID состоящее из нулей (0) зарезервировано для обозначения пустого буфера, ни один полученный EntryID не имеет значения нуль (0)
EntryData	Параметр EntryData содержит данные ссылки, значения и reasonCode (код причины) каждого члена НАБОРА ДАННЫХ (DATA-SET) включенного в отчет. Значение должно включать значение всех атрибутов данных члена НАБОРА ДАННЫХ (DATA-SET)

<s:element name="GetBRCBValuesRequest"> <s:complexType> <s:sequence> <s:element name="BRCBRef" type="ews:tControlBlockReference"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
GetBRCBValues Request	Клиенту следует использовать сервис GetBRCBValues чтобы получить значения атрибутов BRCB обнаруженных и таким образом доступных запрашивающему клиенту отсылаемым LOGICAL NODE (ЛОГИЧЕСКИМ УЗЛОМ)
BRCBRef	Значение BRCBRef должно быть уникальным именем пути к действующему BRCB
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="GetBRCBValuesResponse"> <s:complexType> <s:sequence> <s:choice> <s:sequence> <s:element name="RptID" type="ews:tstring65"/> <s:element name="RptEna" type="s:boolean"/> <s:element name="DatSet" type="ews:tDataSetReference"/> <s:element name="ConfRev" type="s:unsignedInt"/> <s:element name="OptFlds" type="ews:tOptFldsBRCB"/> <s:element name="BufTm" type="s:unsignedInt"/> <s:element name="SqNum" type="s:unsignedShort"/> <s:element name="TrgOp" type="ews:tTrgCond"/> <s:element name="IntgPd" type="s:unsignedInt"/> <s:element name="GI" type="s:boolean"/> <s:element name="PurgeBuf" type="s:boolean" /> <s:element name="EntryID" type="ews:tEntryID"/> <s:element name="TimeOfEntry" type="ews:tTimeStamp"/> </s:sequence> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="1 "/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
GetBRCBValues Response	Сервер отвечает клиенту на запрос сервиса GetBRCBValues путем выдачи значений атрибутов BRCB обнаруженных и таким образом доступных запрашивающему клиенту отсылаемым LOGICAL NODE (ЛОГИЧЕСКИМ УЗЛОМ)
RptID	Атрибут RptID это ориентированный на клиента идентификатор отчета BRCB, который является следствием создания отчета. Если значение идентификатора отчета BRCB равно НОЛЬ (NULL), то упоминание о BRCB будет сообщено как идентификатор отчета
RptEna	Атрибут RptEna служит для контроля и отображения текущего состояния BRCB
DatSet	Атрибут DatSet указывает ОбъектнуюСсылку (ObjectReference) на наблюдаемый НАБОР ДАННЫХ (DATA-SET) и какие значения членов НАБОРА ДАННЫХ (DATA-SET) (один, подмножество или все) будут сообщены в отчете
ConfRev	Атрибут ConfRev будет представлять итоговое количество случаев, когда конфигурация НАБОРА-ДАННЫХ (DATA-SET), на которую ссылается DatSet изменена
OptFlds	Атрибут OptFlds это указанные клиентом дополнительно включенные в отчет поля, отправленные BRCB
BufTm	Атрибут BufTm указывает временной интервал в миллисекундах для буферизации внутренних уведомлений вследствие изменения данных (dchg), изменения качеств (qchg), обновления данных (dupd) BRCB для включения в единичный отчет
SqNum	Атрибут SqNum указывает последовательный номер каждого BRCB, у которого допуск отчета установлен на TRUE. Этот номер будет увеличиваться BRCB для каждого созданного и отправленного отчета. Увеличение будет происходить, как только BRCB сформировало отчет и получило запрос на его передачу
TrgOp	Атрибут TrgOps указывает условия пуска которые наблюдаются этой BRCB. Определяются следующие значения: - изменения данных (dchg); - изменения качеств (qchg); - обновления данных (dupd); - безошибочность; - основные запросы
IntgPd	Если TrgOp включает установку указания сплошности, атрибут IntgPd указывает период времени для образования отчета безошибочности (в миллисекундах). Отчет безошибочности сообщает значения всех членов связанного НАБОРА ДАННЫХ (DATA-SET). BufTm не имеет эффекта, когда эти изменения включаются в отчет
GI	Атрибут GI указывает запрос на начало процесса основного запроса. После установки TRUE BRCB начинает процесс основного запроса. После опознания основного запроса этот атрибут автоматически с помощью BRCB устанавливается на FALSE
PurgeBuf	Атрибут PurgeBuf указывает запрос на отмену буферизованных событий. После установки TRUE BRCB отменяет буферизованные события, все еще не отправленные клиенту. После отмены буферизованных событий этот атрибут автоматически с помощью BRCB устанавливается на FALSE
EntryID	Значение EntryID, возвращенное в ответ GetBRCBValues определяется следующим: - когда состояние BRCB RptEna=FALSE: GetBRCBValues возвратит EntryID значение, которое представляет последнюю (т.е. новейшую) запись, которая была помещена в буфер; - когда BRCB RptEna=TRUE: Значение EntryID, возвращенное в ответ GetBRCBValues будет последним EntryID сформированным и поставленным в очередь ожидания. Значение EntryID состоящее из нулей (0) зарезервировано для обозначения пустого буфера, ни один полученный EntryID не имеет значения ноль (0)
TimeOfEntry	Атрибут ВремяЗаписи (TimeOfEntry) означает время, за которое уведомление о внутреннем событии было получено оператором отчетов. Это значение присваивается специальному EntryID, который также присвоен во время получения внутреннего уведомления
ServiceError	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="SetBRCBValuesRequest"> <s:complexType> <s:sequence> <s:element name="BRCBRef" type="ews:tControlBlockReference"/> <s:element name="RptID" type="ews:tstring65" minOccurs="O"/> <s:element name="RptEna" type="s:boolean" minOccurs="O"/> <s:element name="DatSet" type="ews:tDataSetReference" minOccurs="O"/> <s:element name="OptFlds" type="ews:tOptFldsBRCB" minOccurs="O"/> <s:element name="BufTm" type="s:unsignedInt" minOccurs="O"/> <s:element name="TrgOp" type="ews:tTrgCond" minOccurs="O"/> <s:element name="IntgPd" type="s:unsignedInt" minOccurs="O"/> <s:element name="GI" type="s:boolean" minOccurs="O"/> <s:element name="PurgeBuf" type="s:boolean" minOccurs="O"/> <s:element name="EntryID" type="ews:tEntryID" minOccurs="O"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
SetBRCBValues Request	Клиенту следует использовать сервис SetBRCBValues чтобы задать значения атрибутов BRCB обнаруженных и таким образом доступных запрашивающему клиенту отсылаемым LOGICAL NODE (ЛОГИЧЕСКИМ УЗЛОМ)
BRCBRef	Значение BRCBRef должно быть уникальным именем пути к действующему BRCB
RptID	Атрибут RptID это ориентированный на клиента идентификатор отчета BRCB, который является следствием создания отчета. Если значение идентификатора отчета BRCB равно НУЛЬ (NULL), то упоминание о BRCB будет сообщено как идентификатор отчета
RptEna	Атрибут RptEna служит для контроля и отображения текущего состояния BRCB
DatSet	Атрибут DatSet указывает ОбъектнуюСсылку (ObjectReference) на наблюдаемый НАБОР ДАННЫХ (DATA-SET) и какие значения членов НАБОРА ДАННЫХ (DATA-SET) (один, подмножество или все) будут сообщены в отчете
OptFlds	Атрибут OptFlds это указанные клиентом дополнительно включенные в отчет поля, отправленные BRCB
BufTm	Атрибут BufTm указывает временной интервал в миллисекундах для буферизации внутренних уведомлений вследствие изменения данных (dchg), изменения качеств (qchg), обновления данных (dupd) BRCB для включения в единичный отчет
TrgOp	Атрибут TrgOps указывает условия пуска которые наблюдаются этой BRCB. Определяются следующие значения: - изменения данных (dchg); - изменения качеств (qchg); - обновления данных (dupd); - безошибочность; - основные запросы
IntgPd	Если TrgOp включает установку указания сплошности, атрибут IntgPd указывает период времени для образования отчета безошибочности (в миллисекундах). Отчет безошибочности сообщает значения всех членов связанного НАБОРА ДАННЫХ (DATA-SET). BufTm не имеет эффекта, когда эти изменения включаются в отчет
GI	Атрибут GI указывает запрос на начало процесса основного запроса. После установки TRUE BRCB начинает процесс основного запроса. После опознания основного запроса этот атрибут автоматически с помощью BRCB устанавливается на FALSE
PurgeBuf	Атрибут PurgeBuf указывает запрос на отмену буферизованных событий. После установки TRUE BRCB отменяет буферизованные события, все еще не отправленные клиенту. После отмены буферизованных событий этот атрибут автоматически с помощью BRCB устанавливается на FALSE
EntryID	Значение EntryID, возвращенное в ответ GetBRCBValues определяется следующим: - когда состояние BRCB RptEna=FALSE: GetBRCBValues возвратит EntryID значение, которое представляет последнюю (т.е. новейшую) запись, которая была помещена в буфер; - когда BRCB RptEna=TRUE: Значение EntryID, возвращенное в ответ GetBRCBValues будет последним EntryID сформированным и поставленным в очередь ожидания. Значение EntryID состоящее из нулей (0) зарезервировано для обозначения пустого буфера, ни один полученный EntryID не имеет значения нуль (0).
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="SetBRCBValuesResponse"> <s:complexType> <s:sequence> <s:choice> <s:element name="Result" type="ews:tResult" minOccurs="O"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="unbounded"/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
SetBRCBValues Response	Сервер отвечает клиенту на запрос сервиса SetBRCBValues путем установления значений атрибутов BRCB обнаруженных и таким образом доступных запрашивающему клиенту отсылаемым LOGICAL NODE (ЛОГИЧЕСКИМ УЗЛОМ)
Result	Простая строка результата "Ok", обозначающая, что запрос SetBRCBValues был принят
ServiceError	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="GetURCBValuesRequest"> <s:complexType> <s:sequence> <s:element name="URCBRef" type="ews:tControlBlockReference"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
GetURCBValues Request	Клиенту следует использовать сервис GetURCBValues чтобы получить значения атрибутов URCB обнаруженных и таким образом доступных запрашивающему клиенту отсылаемым LOGICAL NODE (ЛОГИЧЕСКИМ УЗЛОМ)
URCBRef	Значение URCBRef должно быть уникальным именем пути к действующему URCB
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

ИС NORMPROD: примечание. Здесь и далее по тексту нумерация пунктов дана в соответствии с официальным текстом документа.

<s:element name="GetURCBValuesResponse"> <s:complexType> <s:sequence> <s:choice> <s:sequence> <s:element name="RptID" type="ews:tstring65"/> <s:element name="RptEna" type="s:boolean"/> <s:element name="Resv" type="s:boolean" minOccurs="O"/> <s:element name="DatSet" type="ews:tDataSetReference"/> <s:element name="ConfRev" type="s:unsignedInt"/> <s:element name="OptFlds" type="ews:tOptFldsURCB"/> <s:element name="BufTm" type="s:unsignedInt"/> <s:element name="SqNum" type="s:unsignedShort"/> <s:element name="TrgOp" type="ews:tTrgCond"/> <s:element name="IntgPd" type="s:unsignedInt"/> <s:element name="GI" type="s:boolean"/> </s:sequence> <s:element name="Result" type="ews:tResult" minOccurs="O"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="1 "/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
GetURCBValues Response	Сервер отвечает клиенту на запрос сервиса GetURCBValues путем выдачи значений атрибутов URCB обнаруженных и таким образом доступных запрашивающему клиенту отсылаемым LOGICAL NODE (ЛОГИЧЕСКИМ УЗЛОМ)
RptID	Атрибут RptID это ориентированный на клиента идентификатор отчета BRCB, который является следствием создания отчета. Если значение идентификатора отчета BRCB равно НУЛЬ (NULL), то упоминание о BRCB будет сообщено как идентификатор отчета
RptEna	Атрибут RptEna служит для контроля и отображения текущего состояния BRCB
Resv	Атрибут Resv (если установлен TRUE) будет показывать, что URCB в текущем времени зарезервирована для клиента, который установил значение TRUE. Остальные клиенты не допущены устанавливать любые атрибуты этой URCB
DatSet	Атрибут DatSet указывает ОбъектнуюСсылку (ObjectReference) на наблюдаемый НАБОР ДАННЫХ (DATA-SET) и какие значения членов НАБОРА ДАННЫХ (DATA-SET) (один, подмножество или все) будут сообщены в отчете
ConfRev	Атрибут ConfRev будет представлять итоговое количество случаев, когда конфигурация НАБОРА-ДАННЫХ (DATA-SET), на которую ссылается DatSet изменена
OptFlds	Атрибут OptFlds это указанные клиентом дополнительно включенные в отчет поля, отправленные BRCB
BufTm	Атрибут BufTm указывает временной интервал в миллисекундах для буферизации внутренних уведомлений вследствие изменения данных (dchg), изменения качеств (qchg), обновления данных (dupd) BRCB для включения в единичный отчет
SqNum	Атрибут SqNum указывает последовательный номер каждого BRCB, у которого допуск отчета установлен на TRUE. Этот номер будет увеличиваться BRCB для каждого созданного и отправленного отчета. Увеличение будет происходить, как только BRCB сформировало отчет и получило запрос на его передачу
TrgOp	Атрибут TrgOps указывает условия пуска которые наблюдаются этой BRCB. Определяются следующие значения: - изменения данных (dchg); - изменения качеств (qchg); - обновления данных (dupd); - безошибочность; - основные запросы
IntgPd	Если TrgOp включает установку указания сплошности, атрибут IntgPd указывает период времени для образования отчета безошибочности (в миллисекундах). Отчет безошибочности сообщает значения всех членов связанного НАБОРА ДАННЫХ (DATA-SET). BufTm не имеет эффекта, когда эти изменения включаются в отчет
GI	Атрибут GI указывает запрос на начало процесса основного запроса. После установки TRUE, BRCB начинает процесс основного запроса. После опознания основного запроса этот атрибут автоматически с помощью URCB устанавливается на FALSE
Result	Простая строка результата "Ok", обозначающая, что запрос GetURCBValues был принят
PurgeBuf	Атрибут PurgeBuf указывает запрос на отмену буферизованных событий. После установки TRUE URCB отменяет буферизованные события, все еще не отправленные клиенту. После отмены буферизованных событий этот атрибут автоматически с помощью URCB устанавливается на FALSE
EntryID	Значение EntryID, возвращенное в ответ GetURCBValues определяется следующим: - когда состояние URCB RptEna=FALSE: GetURCBValues возвратит EntryID значение, которое представляет последнюю (т.е. новейшую) запись, которая была помещена в буфер; - когда URCB RptEna=TRUE: Значение EntryID, возвращенное в ответ GetURCBValues будет последним EntryID сформированным и поставленным в очередь ожидания. Значение EntryID состоящее из нулей (0) зарезервировано для обозначения пустого буфера, ни один полученный EntryID не имеет значения нуль (0)
TimeOfEntry	Атрибут ВремяЗаписи (TimeOfEntry) означает время, за которое уведомление о внутреннем событии было получено оператором отчетов. Это значение присваивается специальному EntryID, который также присвоен во время получения внутреннего уведомления
ServiceError	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="SetURCBValuesRequest"> <s:complexType> <s:sequence> <s:element name="URCBRef" type="ews:tControlBlockReference"/> <s:element name="RptID" type="ews:tstring65" minOccurs="O"/> <s:element name="RptEna" type="s:boolean" minOccurs="O"/> <s:element name="Resv" type="s:boolean" minOccurs="O"/> <s:element name="DatSet" type="ews:tDataSetReference" minOccurs="O"/> <s:element name="OptFlds" type="ews:tOptFldsURCB" minOccurs="O"/> <s:element name="BufTm" type="s:unsignedInt" minOccurs="O"/> <s:element name="TrgOp" type="ews:tTrgCond" minOccurs="O"/> <s:element name="IntgPd" type="s:unsignedInt" minOccurs="O"/> <s:element name="GI" type="s:boolean" minOccurs="O"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
SetURCBValues Request	Клиенту следует использовать сервис SetURCBValues чтобы задать значения атрибутов URCB обнаруженных и таким образом доступных запрашивающему клиенту отсылаемым LOGICAL NODE (ЛОГИЧЕСКИМ УЗЛОМ)
URCBRef	Значение URCBRef должно быть уникальным именем пути к действующему URCB
RptID	Атрибут RptID это ориентированный на клиента идентификатор отчета URCB, который является следствием создания отчета. Если значение идентификатора отчета URCB равно НУЛЬ (NULL), то упоминание о URCB будет сообщено как идентификатор отчета
RptEna	Атрибут RptEna (если установлен TRUE) показывает что URCB в настоящий момент способен передавать значения набора данных (DATA-SET). Если установлено TRUE, URCB отслеживает посылаемое значение набора данных (DATA-SET) и создает отчеты. Если установлено FALSE, URCB перестает выпускать отчеты
Resv	Атрибут Resv (если установлен TRUE) будет показывать, что URCB в текущем времени зарезервирована для клиента, который установил значение TRUE. Остальные клиенты не допущены устанавливать любые атрибуты этой URCB. Если атрибут Resc не установлен на TRUE, то установка TRUE для RptEna резервирует косвенно
DatSet	Атрибут DatSet указывает ОбъектнуюСсылку (ObjectReference) на наблюдаемый НАБОР ДАННЫХ (DATA-SET) и какие значения членов НАБОРА ДАННЫХ (DATA-SET) (один, подмножество или все) будут сообщены в отчете
OptFlds	Атрибут OptFlds это указанные клиентом дополнительно включенные в отчет поля, отправленные URCB
BufTm	Атрибут BufTm указывает временной интервал в миллисекундах для буферизации внутренних уведомлений вследствие изменения данных (dchg), изменения качеств (qchg), обновления данных (dupd) URCB для включения в единичный отчет
TrgOp	Атрибут TrgOps указывает условия пуска которые наблюдаются этой URCB. Определяются следующие значения: - изменения данных (dchg); - изменения качеств (qchg); - обновления данных (dupd); - безошибочность; - основные запросы
IntgPd	Если TrgOp включает установку указания сплошности, атрибут IntgPd указывает период времени для образования отчета безошибочности (в миллисекундах). Отчет безошибочности сообщает значения всех членов связанного НАБОРА ДАННЫХ (DATA-SET). BufTm не имеет эффекта, когда эти изменения включаются в отчет
GI	Атрибут GI указывает запрос на начало процесса основного запроса. После установки TRUE URCB начинает процесс основного запроса. После опознания основного запроса этот атрибут автоматически с помощью URCB устанавливается на FALSE
PurgeBuf	Атрибут PurgeBuf указывает запрос на отмену буферизованных событий. После установки TRUE URCB отменяет буферизованные события, все еще не отправленные клиенту. После отмены буферизованных событий этот атрибут автоматически с помощью URCB устанавливается на FALSE
EntryID	Значение EntryID, возвращенное в ответ GetURCBValues определяется следующим: - когда состояние URCB RptEna=FALSE: GetURCBValues возвратит EntryID значение, которое представляет последнюю (т.е. новейшую) запись, которая была помещена в буфер; - когда URCB RptEna=TRUE: Значение EntryID, возвращенное в ответ GetURCBValues будет последним EntryID сформированным и поставленным в очередь ожидания. Значение EntryID состоящее из нулей (0) зарезервировано для обозначения пустого буфера, ни один полученный EntryID не имеет значения нуль (0)
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="SetURCBValuesResponse"> <s:complexType> <s:sequence> <s:choice> <s:element name="Result" type="ews:tResult" minOccurs="O"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="unbounded"/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name=" AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
SetURCBValues Response	Сервер отвечает клиенту на запрос сервиса SetURCBValues путем установления значений атрибутов URCB обнаруженных и таким образом доступных запрашивающему клиенту отсылаемым LOGICAL NODE (ЛОГИЧЕСКИМ УЗЛОМ)
Result	Простая строка результата "Ok", обозначающая, что запрос SetURCBValues был принят
ServiceError	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

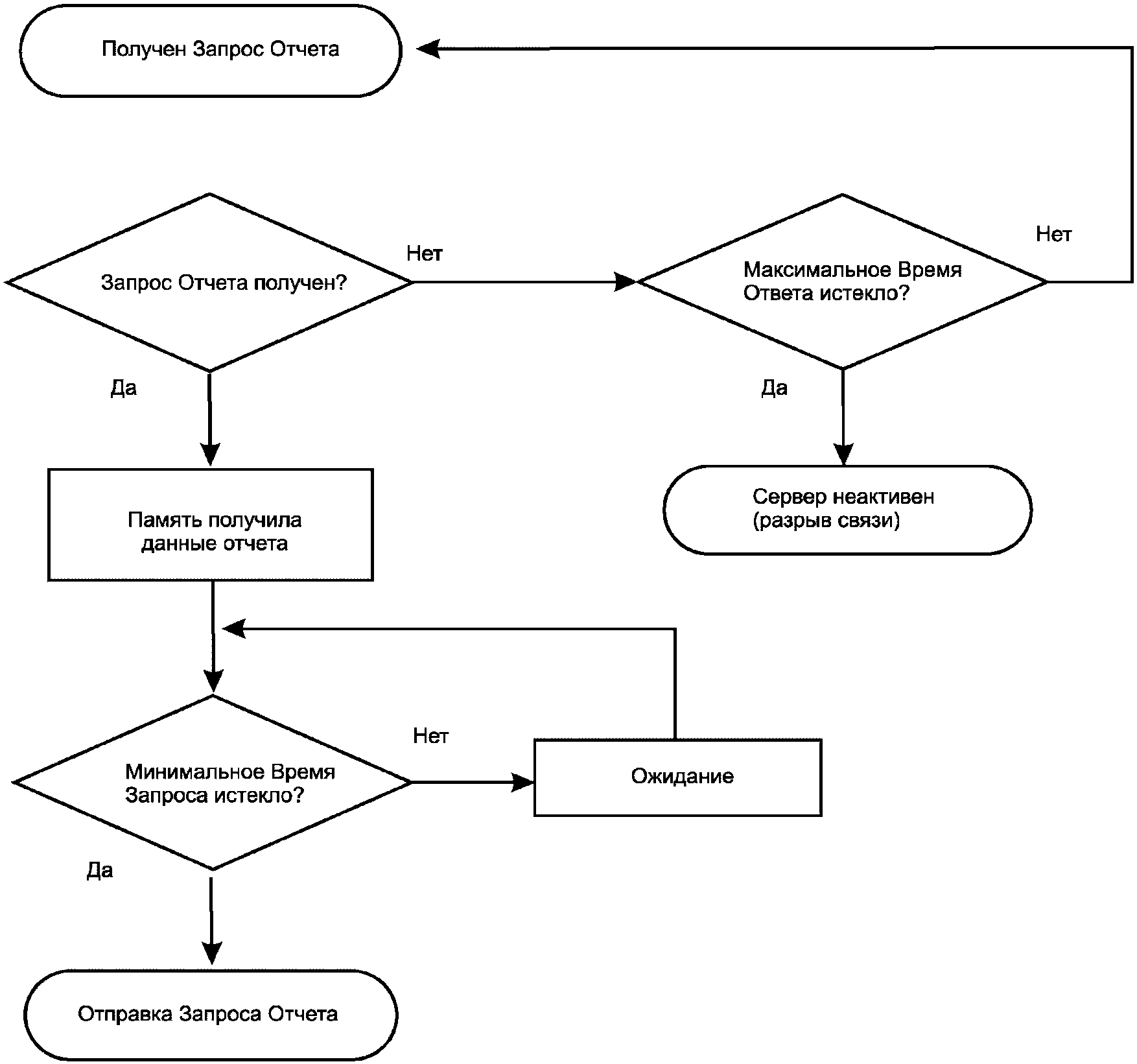

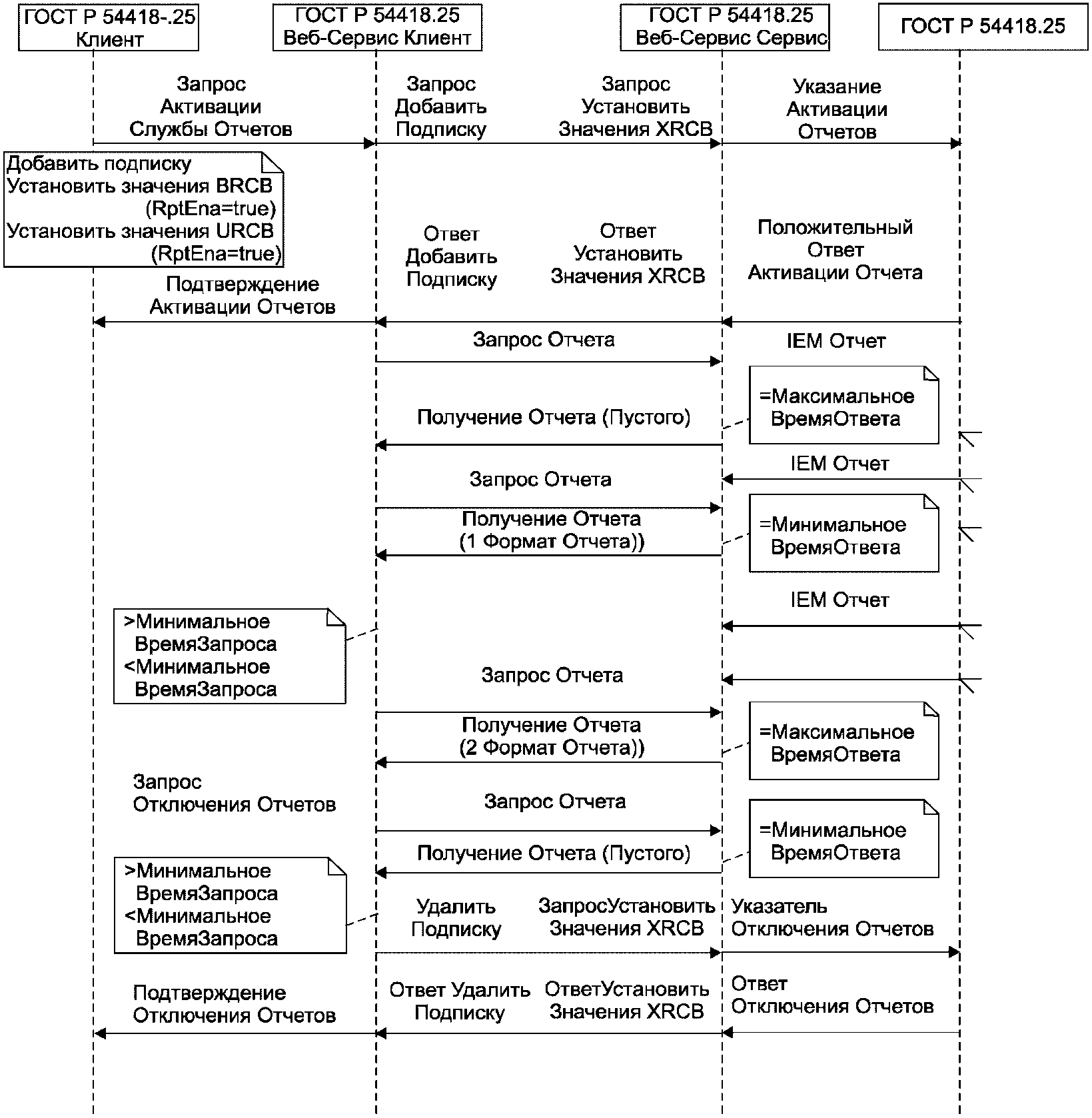

<s:element name="ReportRequest"> <s:complexType> <s:sequence> <s:element name="MaxResponseTime" type="s:duration" minOccurs="1 "/> <s:element name="MinResponseTime" type="s:duration" minOccurs="O"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
ReportRequest	Клиенту следует использовать сервис ReportRequest для получения отчета
MaxResponseTime	МаксимальноеВремяОтвета (MaxResponseTime) определяется клиентом и сообщается серверу с целью позволить клиенту настраивать истечение срока ожидания в порядке управления. Когда MaxResponseTime истекает, клиенту следует считать сервер неактивным
MinResponseTime	МинимальноеВремяОтвета (MinResponseTime) определяется клиентом и сообщается серверу в ReportRequest и показывает минимальное время, которое сервер должен выждать до ответа на ReportRequest. Это время используется клиентом для сбалансирования загрузки способа управления
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

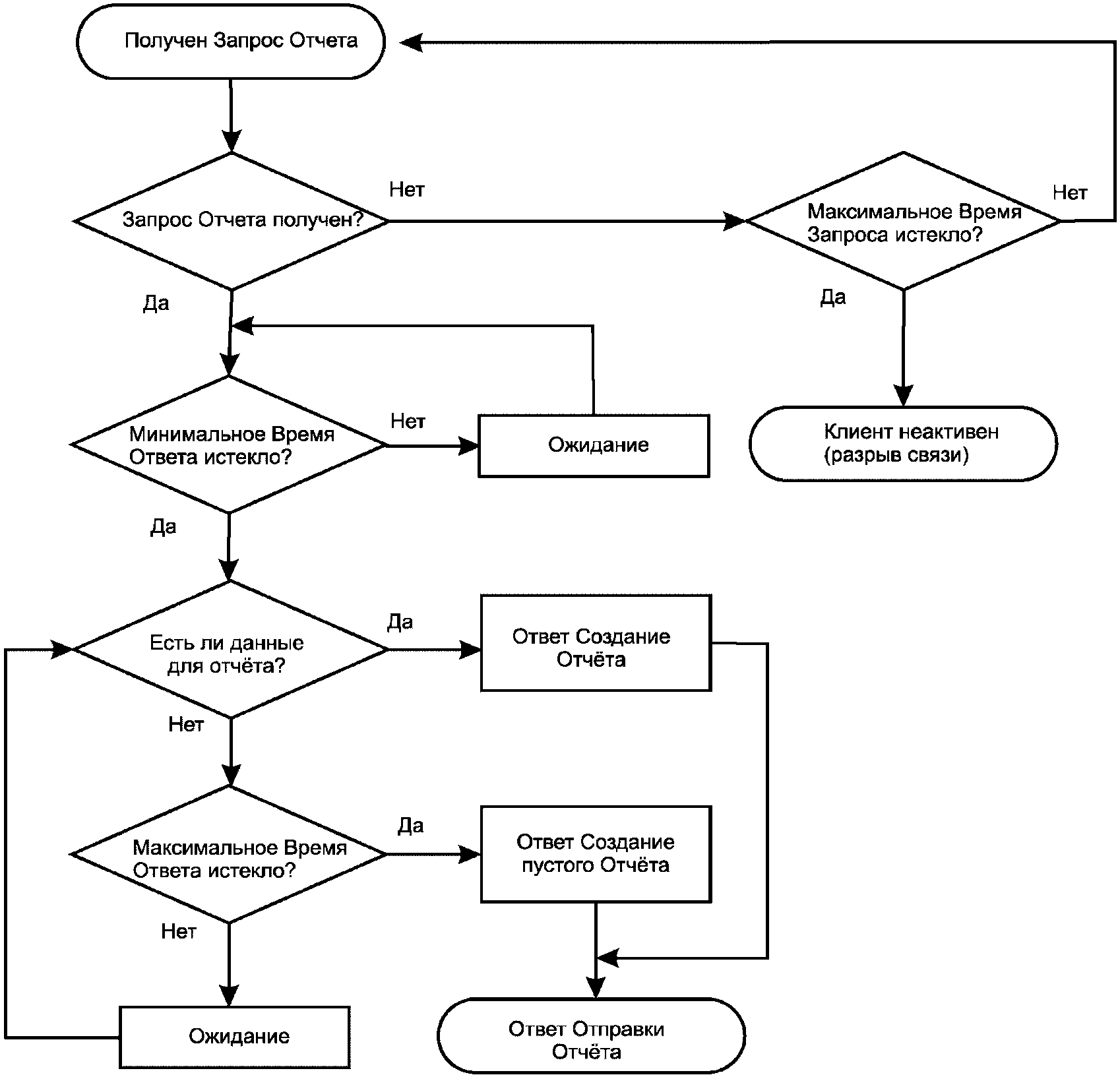

<s:element name="ReportResponse"> <s:complexType> <s:choice> <s:sequence> <s:element name="ReportFormat" type="ews:tReportFormat" minOccurs="O" maxOccurs="unbounded"/> <s:element name="MaxRequestTime" type="s:duration" minOccurs="1 "/> <s:element name="MinRequestTime" type="s:duration" minOccurs="O"/> </s:sequence> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="1 "/> </s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> <s:attribute name="moreFollows" type="s:Boolean" use="optional" default="false"/> <!-- The message size is too small to send all the information of a report in one message --> </s:complexType> </s:element>

Наименование	Описание
ReportResponse	Сервер отвечает на сервис запроса клиентом отчета (ReportRequest) отсылая запрашиваемый отчет
ReportFormat	ReportFormat указывает информацию, которая должна быть включена в отчет
MaxRequestTime	МаксимальноеВремяЗапроса (MaxRequestTime) определяется сервером и сообщается клиенту с целью позволить серверу настраивать истечение срока ожидания в порядке управления. Когда MaxRequestTime истекает, серверу следует считать клиента неактивным
MinRequestTime	МинимальноеВремяЗапроса (MinRequestTime) определяется сервером и сообщается клиенту в ReportResponse и показывает минимальное время, которое клиент должен выждать между получением ответа от сервера (ReportResponse) и запроса следующего ReportRequest в той же самой ассоциации. Это время используется сервером для сбалансирования загрузки способа управления
Service Error	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер
moreFollows	Более сегментов отчета с одинаковым последовательным номером следуют

ГОСТ Р 54418.25.2 IM Class (информационная модель) ГОСТ Р 54418.25.3 IEM Class (информационно-обменная модель)	ГОСТ Р 54418.25.3 IEM Services (сервисы информационно-обменной модели)	Отображение объектам и Web сервисам
ЗАПИСЬ В ЖУРНАЛ-КОНТРОЛЬ-БЛОКИРОВАНИЕ (LOG-CONTROL-BLOCK)		tLCB
	Получить значения LCB (GetLCBValues)	Получить значения (LCB GetLCBValues)
	Установить значения LCB (SetLCBValues)	Установить значения LCB (SetLCBValues)

<s:element name="GetICBValuesRequest"> <s:complexType> <s:sequence> <s:element name="ICBRef" type="ews:tControlBlockReference"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
GetLCBValues Request	Клиенту следует использовать сервис GetLCBValues для вывода значений атрибутов LCB обнаруженных и таким образом доступных клиенту доступных запрашивающему клиенту отсылаемым LOGICAL NODE (ЛОГИЧЕСКИМ УЗЛОМ)
LCBRef	Атрибут LCBRef является уникальным именем пути к LCB
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="GetICBValuesResponse"> <s:complexType> <s:sequence> <s:choice> <s:sequence> <s:element name="logEna" type="s:boolean"/> <s:element name="DatSet" type="ews:tDataSetReference"/> <s:element name="TrgOp" type="ews:tTrgCond"/> <s:element name="IntgPd" type="s:unsignedInt"/> <s:element name="logRef" type="ews:tObjectReference"/> </s:sequence> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="1 "/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
GetLCBValuesResponse	Сервер отвечает клиенту на запрос сервиса GetLCBValues путем выдачи значений атрибутов LCB обнаруженных и таким образом доступных запрашивающему клиенту отсылаемым LOGICAL NODE (ЛОГИЧЕСКИМ УЗЛОМ)
LogEna	Параметр LogEnable содержит значение соответствующего атрибута LogEna ссылающегося LCB
DatSet	Параметр DataSetReference содержит значение соответствующего атрибута DataSet ссылающегося LCB
TrgOp	Параметр TriggerOptions содержит значение соответствующего атрибута TrgOps ссылающегося LCB
IntgPd	Параметр IntegrityPeriod содержит значение соответствующего атрибута IntgPd ссылающегося LCB
LogRef	Параметр LogReference содержит значение соответствующего атрибута LogRef ссылающегося LCB
Service Error	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. ссылающегося. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="SetLCBValuesRequest"> <s:complexType> <s:sequence> <s:element name="LCBRef" type="ews:tControlBlockReference"/> <s:element name="LogEna" type="s:boolean" minOccurs="O"/> <s:element name="DatSet" type="ews:tDataSetReference" minOccurs="O"/> <s:element name="OptFlds" type="ews:tOptFldsLCB" minOccurs="O"/> <s:element name="IntgPd" type="s:unsignedInt" minOccurs="O"/> <s:element name="LogRef" type="ews:tObjectReference" minOccurs="O"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
SetLCBValuesRequest	Клиенту следует использовать сервис SetLCBValues чтобы задать значения атрибутов URCB обнаруженных и таким образом доступных запрашивающему клиенту отсылаемым LOGICAL NODE (ЛОГИЧЕСКИМ УЗЛОМ)
LCBRef	Параметр LCBReference содержит значение соответствующего атрибута LCBRef ссылающегося LCB
LogEna	Параметр LogEnable содержит значение соответствующего атрибута LogEna ссылающегося LCB
DatSet	Параметр DataSetReference содержит значение соответствующего атрибута DataSet ссылающегося LCB
OptFlds	Параметр OptFlds указывает выбранные клиентом дополнительные поля включенные в отчет этого BRCB
IntgPd	Параметр IntegrityPeriod содержит значение соответствующего атрибута
	IntgPd ссылающегося LCB
LogRef	Параметр LogReference содержит значение соответствующего атрибута LogRef ссылающегося LCB
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="SetLCBValuesResponse"> <s:complexType> <s:sequence> <s:choice> <s:element name="Result" type="ews:tResult" minOccurs="O"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="1 "/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
SetLCBValues Response	Сервер отвечает клиенту на запрос сервиса SetLCBValues путем установления значений атрибутов LCB обнаруженных и таким образом доступных запрашивающему клиенту отсылаемым LOGICAL NODE (ЛОГИЧЕСКИМ УЗЛОМ)
Result	Простая строка результата "Ok", обозначающая, что запрос SetLCBValues был принят
ServiceError	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

ГОСТ Р 54418.25.2 IM Class (информационная модель) ГОСТ Р 54418.25.3 IEM Class (информационно-обменная модель)	ГОСТ Р 54418.25.3 IEM Services (сервисы информационно-обменной модели)	Отображение объектам и Web сервисам
LOG		tLOG
	Получить значения состояния журнала (GetLogStatusValues)	Получить значения состояния журнала (GetLogStatusValues)
	Вывод журнала по времени (QueryLogByTime)	Вывод журнала по времени (QueryLogByTime)
	Вывод журнала впоследствии (QueryLogAfter)	Вывод журнала впоследствии (QueryLogAfter)

<s:element name="GetlogStatusValuesRequest"> <s:complexType> <s:sequence> <s:element name="logRef" type="ews:tObjectReference"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
GetLogStatusValuesRequest	Клиенту следует использовать сервис GetLogStatusValues для вывода значений атрибутов LCB обнаруженных и таким образом доступных клиенту доступных запрашивающему клиенту отсылаемым LOGICAL NODE (ЛОГИЧЕСКИМ УЗЛОМ)
LogRef	Атрибут LogRef является уникальным именем пути к LCB
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="GetlogStatusValuesResponse"> <s:complexType> <s:choice> <s:sequence> <s:element name="OldEntrTm" type="ews:tTimeStamp"/> <s:element name="NewEntrTm" type="ews:tTimeStamp"/> <s:element name="OldEntr" type="s:unsignedInt"/> <s:element name="NewEntr" type="s:unsignedInt/> </s:sequence> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="1"/> </s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
GetLogStatusValues Response	Сервер отвечает клиенту на запрос сервиса GetLogStatusValues путем выдачи значений атрибутов LCB обнаруженных и таким образом доступных запрашивающему клиенту отсылаемым LOGICAL NODE (ЛОГИЧЕСКИМ УЗЛОМ)
OldEntrTm	Атрибут OldEntrTm показывает время занесения последней записи в журнал. Примечание. Это то время, когда запись была занесена в журнал. Это время отличается от отметки времени самой записи, которая показывает, когда произошло событие, повлекшее за собой создание записи в журнале
NewEntrTm	Атрибут NewEntrTm показывает время, когда новейшая запись занесена в журнал
OldEntr	Атрибут OldEntr показывает EntryID для старейшей записи, доступной в журнале
NewEntr	Атрибут NewEntr показывает EntryID для новейшей записи, доступной в журнале
Service Error	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="QueryLogByTimeRequest> <s:complexType> <s:sequence> <s:element name="LogRef" type="ews:tObjectReference"/> <s:element name="StartTime" type="ews:tTimeStamp" minOccurs="O"/> <s:element name="StopTime" type="ews:tTimeStamp" minOccurs="O"/> <s:element name="DataFilter" type="ews:tFcdFcdaType" minOccurs="O" maxOccurs="unbounded"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
QueryLogByTime Request	Клиенту следует использовать сервис QueryLogByTime для вывода серию записей Журнала (LOG) из временных рамок (от НачальногоВремени (StartTime) до КонечногоВремени (StopTime))
Log Ref	Атрибут LogRef является уникальным именем пути к LOG
StartTime	Параметр StartTime содержит начальное время вывода записей Журнала. Первая выбранная журнальная запись должна быть первой записью с НачальнымВременем (StartTime) большим или равным StartTime. В случае когда StartTime не указано, первая журнальная запись содержащаяся в журнале будет первой записью выбранной для передачи
StopTime	Параметр StopTime содержит конечное время вывода записей Журнала. Последняя выбранная журнальная запись должна быть последней записью с КонечнымВременем (StartTime) меньшим или равным StopTime. В случае когда StopTime не указано, последняя журнальная запись содержащаяся в журнале будет последней записью выбранной для передачи
DataFilter	ФильтрДанных (DataFilter) указывает FCD или FCDA, значения которых необходимо вывести из журнала в ответе. Это фильтрующий механизм: сервер будет включать только те журнальные записи, которые удовлетворяют указанному DataFilter, ссылающемуся на интервал, запрашиваемый клиентом. Если DataFilter не запрошен, сервер будет выводить все записи журнала из запрошенного интервала
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="QueryLogByTimeResponse"> <s:complexType> <s:sequence> <s:choice> <s:sequence> <s:element name="LogEntry" type="ews:tLOGEntry"/> </s:sequence> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="1"/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
QueryLogByTime Response	Сервер отвечает клиенту на запрос сервиса QueryLogByTime, выводя записи Журнала (LOG), исходя из временных рамок (StartTime и StopTime)
LogEntry	Параметр LogEntry будет обращаться к журнальной записи, соответствующей выбранному StartTime, после которой находятся все выбранные журнальные записи
Service Error	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="QueryLogAfterRequest"> <s:complexType> <s:sequence> <s:element name="LogRef" type="ews:tObjectReference"/> <s:element name="StartTime" type="ews:tTimeStamp" minOccurs="O"/> <s:element name="EntryID" type="s:unsignedInt" minOccurs="O"/> <s:element name="DataFilter" type="ews:tFcdFcdaType" minOccurs="O" maxOccurs="unbounded"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
QueryLogAfterRequest	Клиенту следует использовать сервис QueryLogAfter для вывода серии записей Журнала (LOG) с номерами после StartTime и EntryID
Log Ref	Атрибут LogReference будет указывать ОбъектСсылку LogRef на LOG
StartTime	Параметр RangeStartTime содержит время выбранной записи Журнала (или нескольких записей, если одному времени соответствует несколько записей)
EntryID	Параметр EntryID будет обращаться к журнальной записи, соответствующей выбранному StartTime, после которой находятся все выбранные журнальные записи
DataFilter	ФильтрДанных (DataFilter) указывает FCD или FCDA, значения которых необходимо вывести из журнала в ответе. Это фильтрующий механизм: сервер будет включать только те журнальные записи, которые удовлетворяют указанному DataFilter, ссылающемуся на интервал, запрашиваемый клиентом. Если DataFilter не запрошен, сервер будет выводить все записи журнала из запрошенного интервала
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="QueryLogAfterResponse"> <s:complexType> <s:sequence> <s:choice> <s:sequence> <s:element name="LogEntry" type="ews:tLOGEntry"/> </s:sequence> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="unbounded"/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
QueryLogAfterResponse	Сервер отвечает клиенту на запрос сервиса QueryLogAfter, выводя записи Журнала (LOG) с номерами после StartTime и EntryID
LogEntry	Параметр LogEntry будет обращаться к журнальной записи, соответствующей выбранному StartTime, после которой находятся все выбранные журнальные записи
ServiceError	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

ГОСТ Р 54418.25.2 IM Class (информационная модель) ГОСТ Р 54418.25.3 IEM Class (информационно-обменная модель)	ГОСТ Р 54418.25.3 IEM Services (сервисы информационно-обменной модели)	Отображение объектам и веб-сервисам
CONTROL
	Select (Выбор)	Select (Выбор)
	SelectWithValue (ВыборСоЗначениями)	SelectWithValue (ВыборСоЗначениями)
	Cancel (Отмена)	Cancel (Отмена)
	Operate (Действие)	Operate (Действие)
	CommandTermination (Завершение выполнения команды)	CommandTermination (Завершение выполнения команды)
	TimeActivatedOperate (Время Активирования Управления)	TimeActivatedOperate (Время Активирования Управления)

<s:element name="SelectRequest"> <s:complexType> <s:sequence> <s:element name="ControlObjectRef" type=" ews:tDAReference "/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
SelectRequest	Клиент отправляет запрос Select включающий возможный объект контроля доступный клиенту в отсылаемом Логическом Узле (LOGICAL-NODE)
ControlObjectRef	Параметр ControlObjectRef содержит ОбъектнуюСсылку на контролируемые доступные Данные
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="SelectResponse > <s:complexType> <s:sequence> <s:element name="ControlObjectRef" type=" ews:tDAReference "/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="O" maxOccurs="1 "/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
SelectResponse	Сервер отвечает на запрос Select предполагаемого объекта контроля путем Выбора, если клиент выделяет полномочия доступа, подтверждает, что контролируемый объект не является в настоящий момент выбранным другим клиентом, и что устройство, представленное связанным с ним Логическим узлом в рабочем состоянии и не помечено, как ограниченно рабочее. - Если операция Выбора не возможна или не валидна, контролируемый объект должен отправить отрицательный ответ запрашивающему клиенту. - Если операция возможна и валидна, объект контроля должен отправить положительный ответ запрашивающему клиенту, изменить статус на Готовность и запустить таймер отмены выбора либо для интервала определенного атрибутом SelTimOut, либо, если не введено последнее, некоторого локального установленного интервала
ControlObjectRef	Параметр ControlObjectRef содержит ОбъектнуюСсылку на контролируемые доступные Данные
Service Error	Внутренняя ошибка. Сервер будет использовать элемент обозначения того, что запрос сервиса был неудачен. Когда такой элемент представлен в ответном сообщении, клиент должен принять, что запрос отказан сервером
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="SelectWithValueRequest"> <s:complexType> <s:sequence> <s:element name="ControlObjectRef" type=" ews:tDAReference "/> <s:element name="Value" type=" ews:tControlValue "/> <s:element name="T" type=" ews:tTimeStamp "/> <s:element name="Test" type=" s:boolean "/> <s:element name="Check" type=" ews:tCheck "/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
SelectWithValueRequest	Клиент отправляет запрос SelectWithValue включающий возможный объект контроля доступный клиенту в отсылаемом Логическом Узле (LOGICAL-NODE)
ControlObjectRef	Параметр ControlObjectRef содержит ОбъектнуюСсылку на контролируемые доступные Данные
Value	По запросу клиента параметры Values должны содержать особые значения сервиса
T	Параметр T содержит время, в которое сервис был запрошен
Test	Параметр Test показывает со значением TRUE, что значения в сообщении не будут использованы в целях работы
Check	Изменения из одного состояния в следующее состояние в процессе работы будут контролироваться параметром Проверка (Check). Условия проверки могут быть указаны параметром сервиса (например, синхронная проверка). Кроме условия проверки указанного параметром сервиса, объекты контроля могут подвергаться дополнительным проверкам
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="SelectWithValueResponse"> <s:complexType> <s:sequence> <s:element name="ControlObjectRef" type=" ews:tDAReference "/> <s:element name="Value" type=" ews:tControlValue "/> <s:element name="T" type=" ews:tTimeStamp "/> <s:element name="Test" type=" s:boolean "/> <s:element name="AddCause" type="ews:tAddCause" minOccurs="O" maxOccurs="1"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
SelectWithValueResponse	Сервер отвечает на запрос SelectWithValue предполагаемого объекта контроля путем Выбора, если клиент выделяет полномочия доступа, подтверждает, что контролируемый объект не является в настоящий момент выбранным другим клиентом, и что устройство, представленное связанным с ним Логическим узлом в рабочем состоянии и не помечено, как ограниченно рабочее. Если операция Выбора не возможна или не валидна, контролируемый объект должен отправить отрицательный ответ запрашивающему клиенту. Если операция возможна и валидна, объект контроля должен отправить положительный ответ запрашивающему клиенту, изменить статус на Готовность и запустить таймер отмены выбора либо для интервала определенного атрибутом SelTimOut, либо, если не введено последнее, некоторого локального установленного интервала
ControlObjectRef	Параметр ControlObjectRef содержит ОбъектнуюСсылку на контролируемые доступные Данные
Value	По запросу клиента параметры Values должны содержать особые значения сервиса
T	Параметр T содержит время, в которое сервис был запрошен
Test	Параметр Test показывает со значением TRUE, что значения в сообщении не будут использованы в целях работы
AddCause	Параметр ДобавочноеСледствие (AddCause) будет выяснять причину в случае отказа сервиса контроля. Диапазон значений следующий: - исполняющая программа не доступна (instance-not-available); - исполняющая программа используется (instance-in-use); - нарушение доступа (access-violation); - доступ не получен в настоящем состоянии (access-not-allowed-in-current-state); - несоответствующее значение параметра (parameter-value-inappropriate); - несовместимое значение параметра (parameter-value-inconsistent); - класс не поддерживается (class-not-supported); - программа заблокирована другим клиентом (instance-locked-by-other-client); - контролирование должно быть выбрано (control-must-be-selected); - несоответствие типов (type-conflict); - отказ вследствие ограничений передачи (failed-due-to-communications-constraint); - отказ вследствие ограничений сервера (failed-due-to-server-constraint); - приложение недоступно (application-unreachable); - потеряно соединение (connection-lost); - память недоступна (memory-unavailable); - недоступны ресурсы процессора (processor-resource-unavailable); - блокировано иерархией коммутационных систем (blocked-by-switching-hierarchy); - отказ выбора (select-failed); - неверная позиция (invalid-position); - достигнутая позиция (position-reached); - смена параметра в исполнении (parameter-change-in-execution); - команда уже в исполнении (command-already-in-execution); - ограничение шага (step-limit); - блокировано режимом (blocked-by-mode);
	- блокировано процессом (blocked-by-process); - блокировано взаимозависимостью (blocked-by-interlocking); - блокировано синхронной проверкой (blocked-by-synchrocheck); - блокировано техническим состоянием (blocked-by-health); - 1-of-n-control; - прерывание отменой (abortion-by-cancel); - превышение лимита времени (time-limit-over); - прерывание системой автоматического отключения (abortion-by-trip); - неизвестная причина (unknown); - сервис не поддерживается (not-supported)
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="CancelRequest"> <s:complexType> <s:sequence> <s:element name="ControlObjectRef" type=" ews:tDAReference "/> <s:element name="Value" type=" ews:tControlValue "/> <s:element name="T" type=" ews:tTimeStamp "/> <s:element name="Test" type=" s:boolean "/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
Cancel Request	Клиенту следует использовать сервис Отмена для отмены ранее требуемого сервиса управления Выбор
ControlObjectRef	Параметр ControlObjectRef содержит ОбъектнуюСсылку на контролируемые доступные Данные
Value	По запросу клиента параметры Values должны содержать особые значения сервиса
T	Параметр T содержит время, в которое сервис был запрошен
Test	Параметр Test показывает со значением TRUE, что значения в сообщении не будут использованы в целях работы
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

Наименование	Описание
CancelResponse	Сервер отвечает Отмена, когда произведена отмена выбора или отказано в параметре ДобавочногоСледствия
ControlObjectRef	Параметр ControlObjectRef содержит ОбъектнуюСсылку на контролируемые доступные Данные
Value	По запросу клиента параметры Values должны содержать особые значения сервиса
T	Параметр T содержит время, в которое сервис был запрошен
Test	Параметр Test показывает со значением TRUE, что значения в сообщении не будут использованы в целях работы
AddCause	Параметр ДобавочноеСледствие (AddCause) будет выяснять причину в случае отказа сервиса контроля. Диапазон значений следующий: - исполняющая программа не доступна (instance-not-available); - исполняющая программа используется (instance-in-use); - нарушение доступа (access-violation); - доступ не получен в настоящем состоянии (access-not-allowed-in-current-state); - несоответствующее значение параметра (parameter-value-inappropriate); - несовместимое значение параметра (parameter-value-inconsistent); - класс не поддерживается (class-not-supported); - программа заблокирована другим клиентом (instance-locked-by-other-client); - контролирование должно быть выбрано (control-must-be-selected); - несоответствие типов (type-conflict); - отказ вследствие ограничений передачи (failed-due-to-communications-constraint); - отказ вследствие ограничений сервера (failed-due-to-server-constraint); - приложение недоступно (application-unreachable); - потеряно соединение (connection-lost); - память недоступна (memory-unavailable); - недоступны ресурсы процессора (processor-resource-unavailable); - блокировано иерархией коммутационных систем (blocked-by-switching-hierarchy); - отказ выбора (select-failed); - неверная позиция (invalid-position); - достигнутая позиция (position-reached); - смена параметра в исполнении (parameter-change-in-execution); - команда уже в исполнении (command-already-in-execution); - ограничение шага (step-limit); - блокировано режимом (blocked-by-mode); - блокировано процессом (blocked-by-process); - блокировано взаимозависимостью (blocked-by-interlocking); - блокировано синхронной проверкой (blocked-by-synchrocheck); - блокировано техническим состоянием (blocked-by-health); - 1-of-n-control;
	- прерывание отменой (abortion-by-cancel); - превышение лимита времени (time-limit-over); - прерывание системой автоматического отключения (abortion-by-trip); - неизвестная причина (unknown); - сервис не поддерживается (not-supported)
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="OperateRequest"> <s:complexType> <s:sequence> <s:element name="ControlObjectRef" type=" ews:tDAReference"/> <s:element name="Value" type=" ews:tControlValue"/> <s:element name="T" type=" ews:tTimeStamp"/> <s:element name="Test" type=" s:boolean"/> <s:element name="Check" type=" ews:tCheck"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
OperateRequest	Клиенту следует вызывать сервис Operate включающий ControlObjectRef, когда требуется сервис действия
ControlObjectRef	Параметр ControlObjectRef содержит ОбъектнуюСсылку на контролируемые доступные Данные
Value	По запросу клиента параметры Values должны содержать особые значения сервиса
T	Параметр T содержит время, в которое сервис был запрошен
Test	Параметр Test показывает со значением TRUE, что значения в сообщении не будут использованы в целях работы
Check	Изменения из одного состояния в следующее состояние в процессе работы будут контролироваться параметром Проверка (Check). Условия проверки могут быть указаны параметром сервиса (например, синхронная проверка). Кроме условия проверки указанного параметром сервиса, объекты контроля могут подвергаться дополнительным проверкам
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="OperateResponse"> <s:complexType> <s:sequence> <s:element name="ControlObjectRef" type=" ews:tDAReference "/> <s:element name="Value" type=" ews:tControlValue "/> <s:element name="T" type=" ews:tTimeStamp "/> <s:element name="Test" type=" s:boolean "/> <s:element name="AddCause" type="ews:tAddCause" minOccurs="O" maxOccurs="1 "/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
OperateResponse	Сервер отвечает Operate, когда сервис завершил действие или отказано в параметре ДобавочногоСледствия
ControlObjectRef	Параметр ControlObjectRef содержит ОбъектнуюСсылку на контролируемые доступные Данные
Value	По запросу клиента параметры Values должны содержать особые значения сервиса
T	Параметр T содержит время, в которое сервис был запрошен
Test	Параметр Test показывает со значением TRUE, что значения в сообщении не будут использованы в целях работы.
AddCause	Параметр ДобавочноеСледствие (AddCause) будет выяснять причину в случае отказа сервиса контроля. Диапазон значений следующий: - исполняющая программа не доступна (instance-not-available); - исполняющая программа используется (instance-in-use); - нарушение доступа (access-violation); - доступ не получен в настоящем состоянии (access-not-allowed-in-current-state); - несоответствующее значение параметра (parameter-value-inappropriate); - несовместимое значение параметра (parameter-value-inconsistent); - класс не поддерживается (class-not-supported); - программа заблокирована другим клиентом (instance-locked-by-other-client); - контролирование должно быть выбрано (control-must-be-selected); - несоответствие типов (type-conflict); - отказ вследствие ограничений передачи (failed-due-to-communications-constraint) - отказ вследствие ограничений сервера (failed-due-to-server-constraint); - приложение недоступно (application-unreachable); - потеряно соединение (connection-lost); - память недоступна (memory-unavailable); - недоступны ресурсы процессора (processor-resource-unavailable); - блокировано иерархией коммутационных систем (blocked-by-switching-hierarchy); - отказ выбора (select-failed); - неверная позиция (invalid-position); - достигнутая позиция (position-reached); - смена параметра в исполнении (parameter-change-in-execution); - команда уже в исполнении (command-already-in-execution); - ограничение шага (step-limit); - блокировано режимом (blocked-by-mode); - блокировано процессом (blocked-by-process); - блокировано взаимозависимостью (blocked-by-interlocking);
	- блокировано синхронной проверкой (blocked-by-synchrocheck); - блокировано техническим состоянием (blocked-by-health); - 1-of-n-control; - прерывание отменой (abortion-by-cancel); - превышение лимита времени (time-limit-over); - прерывание системой автоматического отключения (abortion-by-trip); - неизвестная причина (unknown); - сервис не поддерживается (not-supported)
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="CommandTerminationRequest"> <s:complexType> <s:sequence> <s:element name="ControlObjectRef" type="ews:tOAReference"/> <s:element name="T" type="ews:tTimeStamp"/> <s:element name="Test" type="s:boolean"/> </s:sequence> <s:attribute name="UUIO" type="ews:tstring36" use="optional"/> <s:attribute name="AssocIO" type="ews:tAssocI 0" use="required"/> </s:complexType> </s:element>

Наименование	Описание
CommandTermination Request	Клиенту следует использовать сервис CommandTermination, включая ControlObjectRef, когда требуется прекращение предыдущей команды
ControlObjectRef	Параметр ControlObjectRef содержит ОбъектнуюСсылку на контролируемые доступные Данные
T	Параметр T содержит время, в которое сервис был запрошен
Test	Параметр Test показывает со значением TRUE, что значения в сообщении не будут использованы в целях работы
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="CommandTerminationResponse"> <s:complexType> <s:sequence> <s:element name="ControlObjectRef" type="ews:tDAReference"/> <s:element name="T" type="ews:tTimeStamp"/> <s:element name="Test" type="s:boolean"/> <s:element name="AddCause" type="ews:tAddCause" minOccurs="O" maxOccurs="1 "/> </s:sequence> <s:attribute name="UUIO" type="ews:tstring36" use="optional"/> <s:attribute name="AssocIO" type="ews:tAssocIO" use="required"/> </s:complexType> </s:element>

Наименование	Описание
CommandTermination Response	Сервер отвечает CommandTermination, когда сервис завершил действие или отказано в параметре ДобавочногоСледствия
ControlObjectRef	Параметр ControlObjectRef содержит ОбъектнуюСсылку на контролируемые доступные Данные
T	Параметр T содержит время, в которое сервис был запрошен
Test	Параметр Test показывает со значением TRUE, что значения в сообщении не будут использованы в целях работы
AddCause	Параметр ДобавочноеСледствие (AddCause) будет выяснять причину в случае отказа сервиса контроля. Диапазон значений следующий: - исполняющая программа не доступна (instance-not-available); - исполняющая программа используется (instance-in-use); - нарушение доступа (access-violation); - доступ не получен в настоящем состоянии (access-not-allowed-in-current-state); - несоответствующее значение параметра (parameter-value-inappropriate); - несовместимое значение параметра (parameter-value-inconsistent); - класс не поддерживается (class-not-supported); - программа заблокирована другим клиентом (instance-locked-by-other-client); - контролирование должно быть выбрано (control-must-be-selected); - несоответствие типов (type-conflict); - отказ вследствие ограничений передачи (failed-due-to-communications-constraint); - отказ вследствие ограничений сервера (failed-due-to-server-constraint); - приложение недоступно (application-unreachable); - потеряно соединение (connection-lost); - память недоступна (memory-unavailable); - недоступны ресурсы процессора (processor-resource-unavailable); - блокировано иерархией коммутационных систем (blocked-by-switching-hierarchy); - отказ выбора (select-failed); - неверная позиция (invalid-position); - достигнутая позиция (position-reached); - смена параметра в исполнении (parameter-change-in-execution); - команда уже в исполнении (command-already-in-execution); - ограничение шага (step-limit);
	- блокировано режимом (blocked-by-mode); - блокировано процессом (blocked-by-process); - блокировано взаимозависимостью (blocked-by-interlocking); - блокировано синхронной проверкой (blocked-by-synchrocheck); - блокировано техническим состоянием (blocked-by-health); - 1-of-n-control; - прерывание отменой (abortion-by-cancel);
AddCause	- превышение лимита времени (time-limit-over); - прерывание системой автоматического отключения (abortion-by-trip); - неизвестная причина (unknown); - сервис не поддерживается (not-supported)
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="TimeActivateOperateRequest"> <s:complexType> <s:sequence> <s:element name="ControlObjectRef" type=" ews:tDAReference "/> <s:element name="Value" type=" ews:tControlValue "/> <s:element name="T" type=" ews:tTimeStamp "/> <s:element name="Test" type=" s:boolean "/> <s:element name="Check" type=" ews:tCheck "/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
TimeActivatedOperateRequest	Клиенту следует вызывать сервис Operate включающий ControlObjectRef валидный для посылаемого Логического Узла. (LOGICAL NODE)
ControlObjectRef	Параметр ControlObjectRef содержит ОбъектнуюСсылку на контролируемые доступные Данные
Value	По запросу клиента параметры Values должны содержать особые значения сервиса
T	Параметр T содержит время, в которое сервис был запрошен
Test	Параметр Test показывает со значением TRUE, что значения в сообщении не будут использованы в целях работы
Check	Изменения из одного состояния в следующее состояние в процессе работы будут контролироваться параметром Проверка (Check). Условия проверки могут быть указаны параметром сервиса (например, синхронная проверка). Кроме условия проверки указанного параметром сервиса, объекты контроля могут подвергаться дополнительным проверкам
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21].
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

<s:element name="TimeActivateOperateResponse"> <s:complexType> <s:sequence> <s:element name="ControlObjectRef" type=" ews:tDAReference "/> <s:element name="Value" type=" ews:tControlValue "/> <s:element name="T" type=" ews:tTimeStamp "/> <s:element name="Test" type=" s:boolean "/> <s:choice> <s:element name="TimOperRsp" type="ews:tTimOperRsp"/> <s:element name="AddCause" type="ews:tAddCause"/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

Наименование	Описание
TimeActivatedOperate Response	Сервер отвечает TimeActivatedOperate, когда сервис завершил действие или отказано в параметре ДобавочногоСледствия
ControlObjectRef	Параметр ControlObjectRef содержит ОбъектнуюСсылку на контролируемые доступные Данные
Value	По запросу клиента параметры Values должны содержать особые значения сервиса
T	Параметр T содержит время, в которое сервис был запрошен
Test	Параметр Test показывает со значением TRUE, что значения в сообщении не будут использованы в целях работы
AddCause	Параметр ДобавочноеСледствие (AddCause) будет выяснять причину в случае отказа сервиса контроля. Диапазон значений следующий: - исполняющая программа не доступна (instance-not-available); - исполняющая программа используется (instance-in-use); - нарушение доступа (access-violation); - доступ не получен в настоящем состоянии (access-not-allowed-in-current-state); - несоответствующее значение параметра (parameter-value-inappropriate); - несовместимое значение параметра (parameter-value-inconsistent); - класс не поддерживается (class-not-supported); - программа заблокирована другим клиентом (instance-locked-by-other-client); - контролирование должно быть выбрано (control-must-be-selected); - несоответствие типов (type-conflict); - отказ вследствие ограничений передачи (failed-due-to-communications-constraint); - отказ вследствие ограничений сервера (failed-due-to-server-constraint); - приложение недоступно (application-unreachable); - потеряно соединение (connection-lost); - память недоступна (memory-unavailable); - недоступны ресурсы процессора (processor-resource-unavailable); - блокировано иерархией коммутационных систем (blocked-by-switching-hierarchy); - отказ выбора (select-failed); - неверная позиция (invalid-position); - достигнутая позиция (position-reached); - смена параметра в исполнении (parameter-change-in-execution); - команда уже в исполнении (command-already-in-execution); - ограничение шага (step-limit); - блокировано режимом (blocked-by-mode); - блокировано процессом (blocked-by-process); - блокировано взаимозависимостью (blocked-by-interlocking); - блокировано синхронной проверкой (blocked-by-synchrocheck); - блокировано техническим состоянием (blocked-by-health); - 1-of-n-control;
	- прерывание отменой (abortion-by-cancel); - превышение лимита времени (time-limit-over); - прерывание системой автоматического отключения (abortion-by-trip); - неизвестная причина (unknown); - сервис не поддерживается (not-supported)
TimeOperRsp	Параметр TimeOperRsp будет указывать детали ответа сервиса TimeActivatedOperate. TimeOperRsp не принадлежит перечисленным типам и может иметь значения активированного таймера I выполненной команды
UUID	Универсальный уникальный идентификатор (UUID) используется как уникальный сервис идентификации для отношений запрос/ответ. Подробнее о UUID - см. [21]. Сервер должен отразить значение UUID полученное в сообщении запроса и вернуть то же значение в ответном сообщении
AssocID	AssocID для определения общего идентификатора - специального клиента. AssocID будет использоваться для идентификации, например присвоенных подписей и входов на сервер

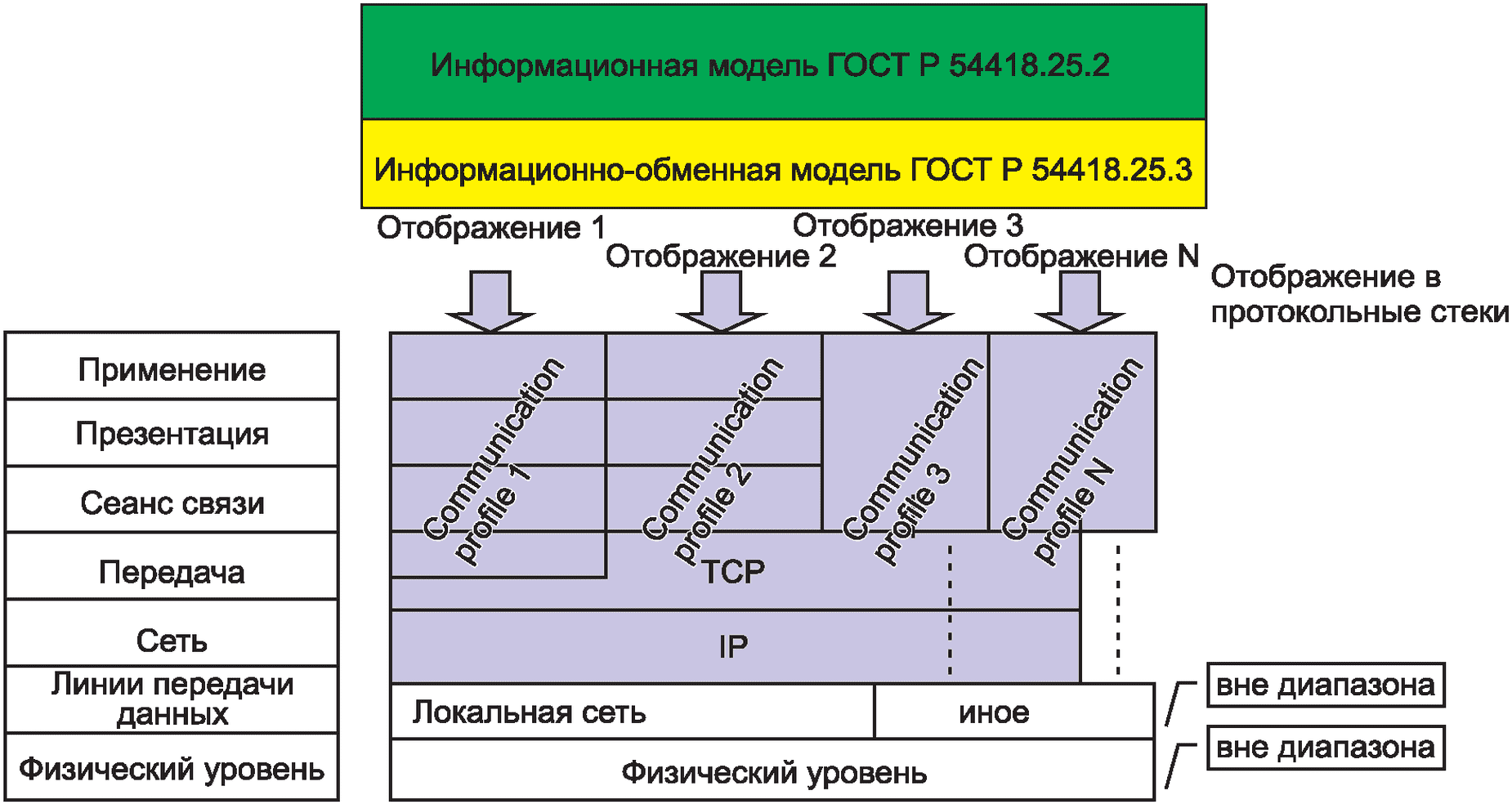

Уровень модели связи открытых систем (OSI model)	Спецификация			M/O
	Название	Спецификация сервиса	Спецификация протокола
Приложение	Web Services	[3]		M
	SOAP	[8]		M
	HTTP ver 1.1	[18], [19]		M
	SSL/TLS ver. 1.0	[20]		O
Представление	-	-
Сеанс работы	-	-
Передача	Transmission Control Protocol (TCP)	[12]		M
Сеть	Internet Protocol IPver. 4 (ICMPv4) or IP ver.6 (ICMPv6)	[10], [11]		M
	An Ethernet Address Resolution Protocol (ARP)	[13]		M
	Broadcasting Internet Datagrams	[15]		M
		[16]
		[14]
	Host Extensions for I P Multicasting	[17]		M
Уровень передачи данных	Осуществление специально и в пределах группы ГОСТ Р 54418.25	-		-
Физический уровень	Осуществление специально и в пределах группы ГОСТ Р 54418.25	-		-

<?xml version="1.0" encoding="windows-1251"?> <definitions xmlns:ews="/template/go.php?url=https://iec.ch/61400/ews/1.0/" xmlns:soap="/template/go.php?url=https://schemas.xmlsoap.org/wsdl/soap/" xmlns:s="/template/go.php?url=https://www.w3.org/2001/XMLSchema" xmlns="/template/go.php?url=https://schemas.xmlsoap.org/wsdl/" targetNamespace="/template/go.php?url=https://iec.ch/61400/ews/1.0/"> <types> <s:schema targetNamespace="/template/go.php?url=https://iec.ch/61400/ews/1.0/" xmlns:soap="/template/go.php?url=https://schemas.xmlsoap.org/wsdl/soap /" xmlns:sc="/template/go.php?url=https://www.w3.org/2001/XMLSchema" xmlns:ews="/template/go.php?url=https://iec.ch/61400/ews/1.0/" elementFormDefault="qualified"> <!-- IEC61400-25-4 WSDL File, Version 2.9, dated 05.03.2008/KJO --> <!-- Reference document: IEC61400-24-4; FDIS, Annex A.7. The WSDL file defined below includes only the Web Services transmitted. The text given in IEC61400-25-4, Annex A.7 includes all service descriptions and definitions given as comments. Naming conventions used in this Schema: Schema type names start with small letter t (example: tObjectName) File validated until now with WSDL the follwing tools: GSOAP AXIS2Java AltovaXMLSpy WSDL2py WSDL2dispatch Revision history: 17.10.2006 - KJO - yellow remarks clarified and corrections made accordingly. 26.10.2006 - KJO - editorial corrections and technical corrections based on input from several contributors 30.10.2006 - KJO - correction made by Keld after checking with Eclipse editor 06.11.2006 - KJO - Abort functionality added including a service error named "connection-lost" 14.11.2006 - KJO - correction of editorial errors and section reorganizing in order to follow the clause structure. 16.02.2007 - KJO - correction of excessive spaces in line 822, 917 14.03.2007 - KJO - correction of inputs given at the PT25 meeting in Frankfurt: 11.09.2007 - KJO - corrections according to actions agreed at the PT25 meeting in Bergen June 2007 22.09.2007 - KJO - typo error "teype" in line 1377 corrected

28.09.2007 - KJO - typo errors in line 526 is corrected and sequence and boundary is removed in GetDataValueRequest. 06.10.2007 - KJO - Correction of ReportRequest and ReportResponse services according to corrections made in clause 5.7.7.3 and 5.7.74. 11.11.2007 - KJO - correction in definition of tControlValue - element "operTm" is added 12.11.2007 - KJO - XML Schema hexBinary is used instead of the data type tHexString - definition removed, tObjectName maxLength value changed to 64 30.11.2007 - KJO - correction in line 618 - Int26U corrected to Int24U; correction in line 577 - "ews:" prefix added before the data type tTimeStamp. 20.01.2008 - KR - correction in "tTimeStamp" definition TimeAccuracy shall be used instead of TimeQuality; a sequence is introduced in "GetDataValuesRequest" definition; "tControlValue" definition spelling error in tTimeStamp corrected. 05.03.2008 - KJO - "ServiceError" element is introduced in specification of the SelectResponse service. --> <!-- Information Model (IEC 61850-25-2) data type definitions --> <s:simpleType name="tObjectName"> <s:annotation> <s:documentation>Name of an instance of a class of a single hierarchy level</s:documentation> </s: annotation> <s:restriction base="s:string"> <s:maxLength value="64"/> </s:restriction> </s:simpleType> <!-- --> <s:simpleType name="tObjectReference"> <s:annotation> <s:documentation>ObjectReference comprises the whole path-name of an instance of a class that identifies the instance uniquely</s:documentation> </s:annotation> <s:restriction base="s:string"> <s:maxLength value="255"/> </s:restriction> </s:simpleType> <!-- --> <s:simpleType name="tLogicalDeviceReference"> <s:restriction base="ews:tObjectReference">

<s:pattern value="\p{L}[\d,\p{L},_]*"/> </s:restriction> </s:simpleType> <!-- --> <s:simpleType name="tLogicalNodeReference"> <s:restriction base="ews:tObjectReference"> <s:pattern value="\p{L}[\d,\p{L},_]*/[\p{L},_]*[\d]*"/> </s:restriction> </s:simpleType> <!-- --> <s:simpleType name="tDAReference"> <s:restriction base="ews:tObjectReference"> <s:pattern value="\p{L}[\d,\p{L},_]*/[\p{L},_]*[\d]*. [\p{L},_,.]*"/> </s:restriction> </s:simpleType> <!-- --> <s:simpleType name="tControlBlockReference"> <s:restriction base="ews:tObjectReference"> <s:pattern value="\p{L}[\d,\p{L},_]*/[\p{L},_]*[\d]*. [\p{L},_]"/> </s:restriction> </s:simpleType> <!-- --> <s:simpleType name="tDataSetReference"> <s:restriction base="ews:tObjectReference"> <s:pattern value="\p{L}[\d,\p{L},_]*/[\p{L},_]*[\d]*. [\p{L}]*@[\p{L},_]*"/> </s:restriction> </s:simpleType> <!-- --> <s:simpleType name="tInt24"> <s:restriction base="s:integer"> <s:minInclusive value="-8388608"/> <s:maxInclusive value="8388607"/> </s:restriction> </s:simpleType> <!-- --> <s:simpleType name="tInt24u"> <s:restriction base="s:integer"> <s:minInclusive value="0"/>

<s:maxInclusive value="16777215"/> </s:restriction> </s:simpleType> <!-- --> <s:simpleType name="tInt32"> <s:restriction base="s:integer"> <s:minInclusive value="-4294967296"/> <s:maxInclusive value="4294967295"/> </s:restriction> </s:simpleType> <!-- --> <s:simpleType name="tInt32u"> <s:restriction base="s:integer"> <s:minInclusive value="0"/> <s:maxInclusive value="4294967295"/> </s:restriction> </s:simpleType> <!-- --> <s:simpleType name="tstring36"> <s:restriction base="s:string"> <s:maxLenght value="36"/> </s:restriction> </s:simpleType> <!-- --> <s:simpleType name="tstring65"> <s:restriction base="s:string"> <s:maxLenght value="65"/> </s:restriction> </s:simpleType> <!-- --> <s:simpleType name="tOctetString64"> <s:restriction base="s:hexBinary"> <s:maxLenght value="64"/> <s:minLenght value="0"/> </s:restriction> </s:simpleType> <!-- --> <s:simpleType name="tEntryID">

<s: restriction base="s:hexBinary"> <s:maxLenght value="8"/> </s:restriction> </s:simpleType> <!-- --> <!--TimeStamp --> <!-- --> <s:simpleType name="tTimeAccuracy"> <s:annotation> <s:documentation>LSK=LeapSecondsKnown, CF=Clock Failure, CNS=ClockNotSunchronised, TA=Time Accuracy</s:documentation> </s:annotation> <s:restriction base="s:integer"> <s:minInclusive value="0"/> <s:maxInclusive value="31"/> </s:restriction> </s:simpleType> <!-- --> <s:complexType name="tTimeStamp"> <s:annotation> <s:documentation>SecSE = SecondSinceEpoch, FracOfSec = FractionOfSecond, Tq = TimeAccuracy</ s:documentation> <s:annotation> <s:attribute name="SecSe" type="s:unsignedInt" use="required"/> <s:attribute name="FracOfSec" type="ews:tInt24u" use="required"/> <s:attribute name="TA" type="ews:tTimeAccuracy " use="required"/> <s:attribute name="LSK" type="s:boolean" use="optional" default="false"/> <s:attribute name="CF" type="s:boolean" use="optional" default="false"/> <s:attribute name="CNS" type="s:boolean" use="optional" default="false"/> </s:complexType> <!-- --> <!--Quality --> <!-- --> <s:simpleType name="tValidity"> <s:restriction base="s:string"> <s:enumeration value="good"/> <s:enumeration value="invalid"/> <s:enumeration value="reserved"/>

<s:enumeration value="questionable"/> </s:restriction> </s:simpleType> <!-- --> <s:complexType name="tDetailQual"> <s:attribute name="overflow" type="s:boolean" default="false"/> <s:attribute name="outOfRange" type="s:boolean" default="false"/> <s:attribute name="badReference" type="s:boolean" default="false"/> <s:attribute name="oscillatory" type="s:boolean" default="false"/> <s:attribute name="failure" type="s:boolean" default="false"/> <s:attribute name="oldData" type="s:boolean" default="false"/> <s:attribute name="inconsistent" type="s:boolean" default="false"/> <s:attribute name="inaccurate" type="s:boolean" default="false"/> </s:complexType> <!-- --> <s:simpleType name="tSource"> <s:restriction base="s:string"> <s:enumeration value="process"/> <s:enumeration value="sustituted"/> </s:restriction> </s:simpleType> <!-- --> <s:complexType name="tQuality"> <s:annotation> <s:documentation>As defined in IEC 61400-25-2 clause 7.2.3 </s:documentation> <s:annotation> <s:sequence> <s:element name="DetailQual" type="ews:tDetailQual" minOccurs="0"/> <s:sequence> <s:attribute name="Validity" type="ews:tValidity" use="required"/> <s:attribute name="Source" type="ews:tSource" use="required"/> <s:attribute name="test" type="s:boolean" default="false"/> <s:attribute name="operatorBlock" type="s:boolean" default="false"/> </s:complexType> <!-- --> <s:complexType name="tEnumerated"> </s:simpleContent> <s:extension base="s:string">

<s:attribute name="ord" type="s:integer" use="required"/> <s:extension> </s:simpleContent> </s:complexType> <!-- --> <s:complexType name="tCodedEnum" > <s:simpleContent> <s:extension base="s:integer"> <s:attribute name="numBits" type="s:integer" use="required"/> <!-- Number of bits of the coded enum--> </s:extension> </s:simpleContent> </s:complexType> <!-- --> <!-- Array --> <!-- --> <s:complexType name="tArray"> <s:sequence> <s:element name="arrayElem" type="ews:tBasicType" maxOccurs="unbounded"/> </s:sequence> </s:complexType> <!-- --> <s:complexType name="tBasicType"> <s:choice> <s:element name="Boolean" type="s:boolean"/> <s:element name="int8" type="s:byte"/> <s:element name="int16" type="s:short"/> <s:element name="int24" type="ews:tInt24"/> <s:element name="int32" type="ews:tInt32"/> <s:element name="int128" type="s:integer"/> <s:element name="int8u" type="s:unsignedByte"/> <s:element name="int16u" type="s:unsignedShort"/> <s:element name="int24u" type="ews:tInt24u"/> <s:element name="int32u" type="ews:tInt32u"/> <s:element name="float32" type="s:float"/> <s:element name="float64" type="s:double"/> <s:element name="enum" type="ews:tEnumerated"/> <s:element name="codedEnum" type="ews:tCodedEnum"/> <s:element name="octetString" type="s:hexBinary"/>

<s:element name="visibleString" type="s:string"/> <s:element name="unicodeString" type="s:string"/> <s:element name="quality" type="ews:tQuality"/> <s:element name="timeStamp" type="ews:tTimeStamp"/> <s:element name="array" type="ews:tArray"/> </s:choice> <s:attribute name="pos" type="s:integer" use="optional"/> <!-- Used in the arrays --> </s:complexType> <!-- --> <s:complexType name="tTrgCond"> <s:attribute name="dchg" type="s:boolean" use="optional" default="false"/> <s:attribute name="qchg" type="s:boolean" use="optional" default="false"/> <s:attribute name="dupd" type="s:boolean" use="optional" default="false"/> <s:attribute name="integrity" type="s:boolean" use="optional" default="false"/> <s:attribute name="genrInterg" type="s:boolean" use="optional" default="false"/> </s:complexType> <!-- --> <s:simpleType name="tFC"> <s:annotation> <s:documentation>Functional Constraint definitions</s:documentation> </s:annotation> <s:restriction base="s:string"> <s:enumeration value="ST"/> <s:enumeration value="MX"/> <s:enumeration value="CO"/> <s:enumeration value="SP"/> <s:enumeration value="CF"/> <s:enumeration value="DC"/> <s:enumeration value="EX"/> <s:enumeration value="BR"/> <s:enumeration value="RP"/> <s:enumeration value="LG"/> </s:restriction> </s:simpleType> <!-- --> <s:complexType name="tDAType"> <s:annotation> <s:documentation>Container for DAType</s:documentation> </s:annotation>

<s:sequence> <s:choice minOccurs="1" maxOccurs="unbounded"> <s:element name="DAComp" type="ews:tDAType" minOccurs="0" maxOccurs="unbounded"/> <s:element name="PrimComp" type="ews:tBasicType" maxOccurs="1"/> </s:choice> <!-- Specialisation of DAType--> </s:sequence> <s:attribute name="DAName" type="ews:tObjectName" use="required"/> <s:attribute name="ix" type="s: integer" use="optional'"/><!-- Index of Array of Composite Data Attribute as ARRAY of AnalogueValue--> </s:complexType> <!-- DataAttriibute --> <s:complexType name="tDataAttribute"> <s:annotation> <s:documentation>Container for DataAttributes</s:documentation> </s:annotation> <s:sequence> <s:element name="DAType" type="ews:tDAType"/> <!--<s:element name="TrgOp" type="ews:tTrgCond" minOccurs="0" maxOccurs="1"/>--> </s:sequence> <s:attribute name="FC" type="ews:tFC" use="required"/> </s:complexType> <!-- <s:complexType name="tSimpleData"> <s:annotation> <s:documentation>Container for Common-Data Class</s:documentation> </s:annotation> <s:sequence> <s:element name="DataName" type="ews:tObjectName"/> <s:sequence maxOccurs="unbounded"> <s:element name="DataAttr" type="ews:tDataAttribute"/> </s:sequence> </s:sequence> </s:complexType> -->

<!-- Data --> <!-- <s:complexType name="tDATA"> <s:annotation> <s:documentation>Container for DATA object</s:documentation> </s:annotation> <s:sequence> <s:element name="DataName" type="ews:tObjectName"/> <s:sequence maxOccurs="unbounded"> <s:element name="DataAttr" type="ews:tDataAttribute" minOccurs="0" maxOccurs="unbounded"/> <s:element name="CompositeCDC" type="ews:tDATA" minOccurs="0" maxOccurs="unbounded"/> <s:element name="SimpleCDC" type="ews:tSimpleData" minOccurs="0" maxOccurs="unbounded"/> </s:sequence> </s:sequence> </s:complexType> --> <!-- Logical Node --> <!-- <s:complexType name="tLN"> <s:annotation> <s:documentation>Container for Logical Node object</s:documentation> </s:annotation> <s:sequence> <s:element name="LNName" type="ews:tObjectName"/> <s:element name="Data" type="ews:tDATA" maxOccurs="unbounded"/> <s:element name="DataSet" type="ews:tDATASet" minOccurs="0" maxOccurs="unbounded"/> <s:element name="BRCB" type="ews:tBRCB" minOccurs="0" maxOccurs="unbounded"/> <s:element name="URCB" type="ews:tURCB" minOccurs="0" maxOccurs="unbounded"/> <s:element name="LCB" type="ews:tLCB" minOccurs="0" maxOccurs="unbounded"/> <s:element name="LOG" type="ews:tLOG" minOccurs="0"/> </s:sequence> </s:complexType> --> <!--

Logical Device --> <!-- <s:complexType name="tLD"> <s:annotation> <s:documentation>Container for Logical Device object</s:documentation> </s:annotation> <s:sequence> <s:element name="LDName" type="ews:tObjectName"/> <s:element name="LN" type="ews:tLN" minOccurs="3" maxOccurs="unbounded"/> </s:sequence> </s:complexType> --> <!-- Server --> <!-- <s:complexType name="tServer"> <s:annotation> <s:documentation>Container for Server object</s:documentation> </s:annotation> <s:sequence> <s:element name="ServerAccessPoint" type="s.string" maxOccurs="unbounded"/> <s:element name="LD" type="ews:tLD" maxOccurs="unbounded"/> </s:sequence> </s:complexType> --> <!-- Information Exchange Model (IEC 61850-25-3) - data type definitions used by exchange services --> <!-- <s:complexType name="tFcdFcdaType"> <s:annotation> <s:documentation>DATA-SET Member reference type</s:documentation> </s:annotation> <s:sequence> <s:element name="Ref" type="ews.tDAReference" minOccurs="0"/> <s:element name="FC" type="ews:tFC"/> </s:sequence> </s:complexType>

<!-- --> <s:complexType name="tDATASet"> <s:annotation> <s:documentation>Container for DATA-SET object</s:documentation> </s:annotation> <s:sequence> <s:element name="DSName" type="ews.tObjectName"/> <s:element name=" DSMemberRef" type="ews:tFcdFcdaType" maxOccurs="unbounded"/> </s:sequence> </s:complexType> <!-- --> <s:complexType name="tOptFldsBRCB"> <s:annotation> <s:documentation>Optional field for BRCB</s:documentation> </s:annotation> <s:sequence> <s:element name="seqNum" type="s:boolean"/> <s:element name="timeStamp" type="s:boolean"/> <s:element name="reasonCode" type="s:boolean"/> <s:element name="dataSet" type="s:boolean"/> <s:element name="dataRef" type="s:boolean"/> <s:element name="bufOvfl" type="s:boolean"/> <s:element name="entryID" type="s:boolean"/> <s:element name="configRef" type="s:boolean"/> </s:sequence> </s:complexType> <!-- <s:complexType name="tBRCB"> <s:annotation> <s:documentation> Container for BUFFERED-REPORT-CONTROL-BLOCK object </s:documentation> </s:annotation> <s:sequence> <s:element name="BRCBname" type="ews:tObjectName"/> <s:element name="RptID" type="ews:tstring65"/> <s:element name="RptEna" type="s:boolean"/> <s:element name="DataSet" type="ews:tDataSetReference"/> <s:element name="RptEna" type=" s:boolean"/>

<s:element name="ConfRev" type="s:unsignedInt"/> <s:element name="OptFlds" type="ews:tOptFldsBRCB"/> <s:element name="BufTm" type="s:unsignedInt"/> <s:element name="SqNum" type="s:unsignedShort"/> <s:element name="TrgOp" type="ews:tTrgCond"/> <s:element name="IntgPd" type="ews:unsignedInt "/> <s:element name="GI" type="s:boolean"/> <s:element name="PurgeBuf" type="s:boolean"/> <s:element name="EntryID" type="ews:tEntryID"/> <s:element name="TimeOfEntry" type="ews:tTimeStamp"/> </s:sequence> </s:complexType> --> <!-- --> <s:complexType name="tOptFldsURCB"> <s:annotation> <s:documentation>Optional fields for URCB</s:documentation> </s:annotation> <s:sequence> <s:element name="seqNum" type="s:boolean"/> <s:element name="timeStamp" type="s:boolean"/> <s:element name="reasonCode" type="s:boolean"/> <s:element name="dataSet" type="s:boolean"/> <s:element name="dataRef" type="s:boolean"/> <s:element name="reserved" type="s:boolean"/> <s:element name="configRev" type="s:boolean"/> </s:sequence> </s:complexType> <!-- <s:complexType name="tURCB"> <s:annotation> <s:documentation>Container for UNBUFFERED-REPORT-CONTROL-BLOCK object</s:documentation> </s:annotation> <s:sequence> <s:element name="URCBName" type="ews:tObjectName"/> <s:element name="RptID" type="ews:tstring65"/> <s:element name="RptEna" type="s:boolean"/> <s:element name="Resv" type="s:boolean"/>

<s:element name="DatSet" type="ews:tDataSetReference"/> <s:element name="ConfRev" type="s:unsignedInt"/> <s:element name="OptFlds" type="ews:tOptFldsURCB"/> <s:element name="BufTm" type="s:unsignedInt"/> <s:element name="SqNum" type="s:unsignedShort"/> <s:element name="TrgOp" type="ews:tTrgCond"/> <s:element name="IntgPd" type="s:unsignedInt"/> <s:element name="GI" type="s:boolean"/> </s:sequence> </s:complexType> --> <s:complexType name="tOptFldsLCB"> <s:annotation> <s:documentation>Optional fields for LCB</s:documentation> </s:annotation> <s:sequence> <s:element name="ReasFI" type="s:boolean"/> </s:sequence> </s:complexType> <!-- <s:complexType name="tLCB"> <s:annotation> <s:documentation>Container for LOG-CONTROL-BLOCK object</s:documentation> </s:annotation> <s:sequence> <s:element name="LCBName" type="ews:tObjectName"/> <s:element name="LogEna" type="s:boolean"/> <s:element name="DatSet" type="ews:tDataSetReference"/> <s:element name="OptFlds" type="ews:tOptFldsLCB"/> <s:element name="TrgOp" type="ews:tTrgCond"/> <s:element name="IntgPd" type="s:unsignedInt"/> <s:element name="LogRef" type="ews:tObjectReference"/> </s:sequence> </s:complexType> --> <!-- LOG and LogEntry -->

<s:complexType name="tEntryData"> <s:sequence> <!-- IF data-reference = TRUE in optFIds --> <s:element name="DSMemberRef" type="ews:tFcdFcdaType" minOccurs="0" maxOccurs="1"/> <s:element name="Value" type="ews:tDataAttributeValue" minOccurs="1" maxOccurs="unbounded" /> <!-- If reason-for-inclusion (= TRUE) in optFlds --> <s:element name="ReasonCode" type="ews:tTrgCond" minOccurs="0" maxOccurs="1"/> </s:sequence> </s:complexType> <!-- --> <s:complexType name="tLOGEntry"> <s:sequence> <s:element name="TimeOfEntry" type="ews:tTimeStamp"/> <s:element name="EntryID" type="ews:tEntryID"/> <s:sequence maxOccurs="unbounded"> <s:element name="EntryData" type="ews:tEntryData"/> </s:sequence> </s:sequence> </s:complexType> --> <!-- <s:complexType name="tLOG"> <s:annotation> <s:documentation>Container for LOG object</s:documentation> </s:annotation> <s:sequence> <s:element name="LogName" type="ews:tObjectName"/> <s:element name="OldEntrTm" type="ews:tTimeStamp"/> <s:element name="NewEntrTm" type="ews:tTimeStamp"/> <s:element name="OldEntr" type="s:unsignedInt"/> <s:element name="NewEntr" type="s:unsignedInt"/> <s:sequence maxOccurs="unbounded"> <s:element name="LogEntry" type="ews:tLOGEntry"/> </s:sequence> </s:sequence> </s:complexType> --> <!--

Information Exchange Model (IEC 61400-25-3) service parameters --> <!-- Generic parameters --> <s:simpleType name="tAssocID"> <s:annotation> <s:documentation>Association Identifier returned in the positive confirmation of the Associate service and used in the Reporting Services as well as the Control Model to identify who is performing the control order</s:documentation> </s:annotation> <s:restriction base="s:string"> <s:maxLength value="36"/> </s:restriction> </s:simpleType> <!-- --> <s:simpleType name="tServiceError"> <s:annotation> <s:documentation>The service error code for negative service responses</s:documentation> </s:annotation> <s:restriction base="s:string"> <s:enumeration value="instance-not-available"/> <s:enumeration value="instance-in-use"/> <s:enumeration value="access-violation"/> <s:enumeration value="access-not-allowed-in-current-state"/> <s:enumeration value="parameter-value-inappropriate"/> <s:enumeration value="parameter-value-inconsistent"/> <s:enumeration value="class-not-supported"/> <s:enumeration value="instance-locked-by-other-client"/> <s:enumeration value="control-must-be-selected"/> <s:enumeration value="type-conflict"/> <s:enumeration value="failed-due-to-communications-constraint"/> <s:enumeration value="failed-due-to-server-constraint"/> <s:enumeration value="application-unreachable"/> <s:enumeration value="connection-lost"/> <s:enumeration value="memory-unavailable"/> <s:enumeration value="processor-resource-unavailable"/> <s:enumeration value="connection-lost"/> </s:restriction> </s:simpleType> <!--

GetServerDirectory service parameters. Note that Filename is not used here, but kept here for compliance to IEC61850-7-2 --> <!-- --> <s:simpleType name="tObjectClass"> <s:annotation> <s:documentation>ObjectClass to distinguise LDObject or FileName</s:documentation> </s:annotation> <s:restriction base="s:string"> <s:enumeration value="LD"/> </s:restriction> </s:simpleType> <!-- GetLogicalNodeDirectory service parameters --> <s:simpleType name="tIEMcls"> <s:restriction base="s:string"> <s:enumeration value="DATA"/> <s:enumeration value="DATASET"/> <s:enumeration value="BRCB"/> <s:enumeration value="URCB"/> <s:enumeration value="LCB"/> <s:enumeration value="LOG"/> </s:restriction> </s:simpleType> <!-- Control services parameters --> <!-- Additional cause diagnosis --> <s:simpleType name="tAddCause"> <s:annotation> <s:documentation>Additional Cause Diagnosis used in the negative control responses. It can include all the ServiceError</s:documentation> </s:annotation> <s:restriction base="s:string"> <s:enumeration value="instance-not-available"/> <s:enumeration value="instance-in-use"/> <s:enumeration value="access-violation"/> <s:enumeration value="access-not-allowed-in-current-state"/>

<s:enumeration value="parameter-value-inappropriate"/> <s:enumeration value="parameter-value-inconsistent"/> <s:enumeration value="class-not-supported"/> <s:enumeration value="instance-locked-by-other-client"/> <s:enumeration value="control-must-be-selected"/> <s:enumeration value="type-conflict"/> <s:enumeration value="failed-due-to-communications-constraint"/> <s:enumeration value="failed-due-to-server-constraint"/> <s:enumeration value="application-unreachable"/> <s:enumeration value="connection-lost"/> <s:enumeration value="memory-unavailable"/> <s:enumeration value="processor-resource-unavailable"/> <s:enumeration value="blocked-by-switching-hierarchy"/> <s:enumeration value="select-failed"/> <s:enumeration value="invalid-position"/> <s:enumeration value="position-reached"/> <s:enumeration value="parameter-change-in-execution"/> <s:enumeration value="command-already-in-execution"/> <s:enumeration value="step-limit"/> <s:enumeration value="blocked-by-mode"/> <s:enumeration value="blocked-by-process"/> <s:enumeration value="blocked-by-interlocking"/> <s:enumeration value="blocked-by-synchrocheck"/> <s:enumeration value="blocked-by-health"/> <s:enumeration value="1-of-n-control"/> <s:enumeration value="abortion-by-cancel"/> <s:enumeration value="time-limit-over"/> <s:enumeration value="abortion-by-trip"/> <s:enumeration value="unknown"/> <s:enumeration value="not-supported"/> </s:restriction> </s:simpleType> <!-- Check condition. --> <s:complexType name="tCheck"> <s:annotation> <s:documentation>Container for Check Conditions</s:documentation> </s:annotation>

<s:attribute name="Syncrocheck" type="s:boolean" default="false"/> <s:attribute name="InterlockCheck" type="s:boolean" default="false"/> </s:complexType> <!-- --> <s:simpleType name="tTimOperRsp"> <s:annotation> <s:documentation>Time Activated Operate response type</s:documentation> </s:annotation> <s:restriction base="s:string"> <s:enumeration value="timerActivated"/> <s:enumeration value="commandExecuted"/> </s:restriction> </s:simpleType> <!-- --> <s:simpleType name="tOrcatValue"> <s:annotation> <s:documentation>Originator Category</s:documentation> </s:annotation> <s:restriction base="s:string"> <s:enumeration value="not-supported"/> <s:enumeration value="reserved1"/> <s:enumeration value="station-control"/> <s:enumeration value="remote-control"/> <s:enumeration value="reserved2"/> <s:enumeration value="automatic-station"/> <s:enumeration value="automatic-remote"/> <s:enumeration value="maintenance"/> <s:enumeration value="process"/> </s:restriction> </s:simpleType> <!-- --> <s:complexType name="tOrcat"> <s:simpleContent> <s:extension base="ews:tOrcatValue"> <s:attribute name="ord" type="s:integer"/> </s:extension> </s:simpleContent> </s:complexType> <!-- -->

<s:complexType name="tOrigin"> <s:annotation> <s:documentation>Control originator</s:documentation> </s:annotation> <s:sequence> <s:element name="orIdent" type="ews:tOctetString64"/> <s:element name="orCat" type="ews:tOrcat"/> </s:sequence> </s:complexType> <!-- --> <s:complexType name="tControlValue"> <s:annotation> <s:documentation>Control value</s:documentation> </s:annotation> <s:sequence> <s:element name="ctlVal" type="ews:tDAType"/> <s:element name="origin" type="ews:tOrigin"/> <s:element name="operTm" type="ews:tTimeStamp" minOccurs="0"/> <s:element name="ctlNum" type="s:int"/> </s:sequence> </s:complexType> <!-- Data access services parameters --> <s:complexType name="tDataAttributeValue"> <s:annotation> <s:documentation>Container for a DataAttribute </s:documentation> </s:annotation> <s:sequence> <s:element name="DataAttrRef" type="ews:tDAReference"/> <s:element name="Value" type="ews:tDataAttribute"/> </s:sequence> </s:complexType> <!-- --> <s:simpleType name="tResult"> <s:annotation> <s:documentation>The SetDataValueResult for successful responses</s:documentation> </s:annotation>

<s:restriction base="s:string"> <s:enumeration value="Ok"/> </s:restriction> </s:simpleType> <!-- Data definition services parameters --> <s:simpleType name="tDataAttrBasicType"> <s:annotation> <s:documentation>DataAttributeType definition</s:documentation> </s:annotation> <s:restriction base="s:string"> <s:enumeration value="Boolean"/> <s:enumeration value="Int8"/> <s:enumeration value="Int16"/> <s:enumeration value="Int24"/> <s:enumeration value="Int32"/> <s:enumeration value="Int128"/> <s:enumeration value="Int8U"/> <s:enumeration value="Int16U"/> <s:enumeration value="Int24U"/> <s:enumeration value="Int32U"/> <s:enumeration value="Float32"/> <s:enumeration value="Float64"/> <s:enumeration value="Enumerated"/> <s:enumeration value="CodedEnum"/> <s:enumeration value="OctetString"/> <s:enumeration value="VisibleString"/> <s:enumeration value="UnicodeString"/> <s:enumeration value="Quality"/> <s:enumeration value="TimeStamp"/> <s:enumeration value="ArrayOfBoolean"/> <s:enumeration value="ArrayOfInt8"/> <s:enumeration value="ArrayOfInt16"/> <s:enumeration value="ArrayOfInt24"/> <s:enumeration value="ArrayOfInt32"/> <s:enumeration value="ArrayOfInt128"/> <s:enumeration value="ArrayOfInt8U"/>

<s:enumeration value="ArrayOfInt16U"/> <s:enumeration value="ArrayOfInt24U"/> <s:enumeration value="ArrayOfInt32U"/> <s:enumeration value="ArrayOfFloat32"/> <s:enumeration value="ArrayOfFloat64"/> <s:enumeration value="ArrayOfEnum"/> <s:enumeration value="ArrayOfCodedEnum"/> <s:enumeration value="ArrayOfOctetString"/> <s:enumeration value="ArrayOfVisibleString"/> <s:enumeration value="ArrayOfUnicodeString"/> </s:restriction> </s:simpleType> <!-- --> <s:complexType name="tDataAttrType"> <s:annotation> <s:documentation>DataAttrType</s:documentation> </s:annotation> <s:sequence> <s:element name="BasicType" type="ews:tDataAttrBasicType"/> <s:element name="Len" type="s:int" minOccurs="0"/> <!--to use with strings&coded enums--> </s:sequence> </s:complexType> <!-- --> <s:complexType name="tDataAttributeDefinition"> <s:annotation> <s:documentation>DataAttributeDefinition</s:documentation> </s:annotation> <s:sequence> <s:element name="DARef" type="ews:tDAReference"/> <s:element name="FC" type="ews:tFC"/> <s:element name="DAType" type="ews:tDataAttrType"/> </s:sequence> </s:complexType> <!-- Report services parameters --> <s:complexType name="tReportFormat">

<s:sequence> <s:element name="RptID" type="ews:tstring65" minOccurs="1" maxOccurs="1"/> <s:element name="OptFlds" type="ews:tOptFldsBRCB" minOccurs="1" maxOccurs="1"/> <!-- IF sequence-number = TRUE in optFlds: --> <s:element name="SqNum" type="s:unsignedShort" minOccurs="0" maxOccurs="1"/> <s:element name="SubSqNum" type="s:unsignedShort" minOccurs="0" maxOccurs="1"/> <s:element name="MoreSegFlw" type="s:boolean" minOccurs="1" maxOccurs="1"/> <!-- IF dat-set-name = TRUE in optFlds --> <s:element name="DatSet" type="ews:tDataSetReference" minOccurs="0" maxOccurs="1"/> <!-- IF buffer-overflow = TRUE in optFlds --> <s:element name="BufOvfl" type="s:boolean" minOccurs="0" maxOccurs="1"/> <!-- If conf-revision = TRUE in optFlds AND RptID is BRCB--> <s:element name="ConfRev" type="s:unsignedInt" minOccurs="0" maxOccurs="1"/> <!-- Entry: --> <!-- IF report-time-stamp = TRUE in optFlds --> <s:element name="TimeOfEntry" type="ews:tTimeStamp" minOccurs="0" maxOccurs="1"/> <!-- IF entryID = TRUE in optFlds --> <s:element name="EntryID" type="ews:tEntryID" minOccurs="0" maxOccurs="1"/> <s:sequence> <s:element name="EntryData" type="ews:tEntryData" minOccurs="0" maxOccurs="unbounded"/> </s:sequence> </s:sequence> </s:complexType> <!-- --> <s:simpleType name="tRCBType"> <s:restriction base="s:string"> <s:enumeration value="BRCB"/> <s:enumeration value="URCB"/> </s:restriction> </s:simpleType> <!-- Web Services IEC 61400-25-3 IEM Services --> <!-- GetServerDirectoryRequest, IEC 61400-25-4, Annex A.5.2.2.2 --> <s:element name="GetServerDirectoryRequest"> <s:complexType> <s:sequence>

<s:element name="ObjClass" type="ews:tObjectClass"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- GetServerDirectoryResponse, IEC 61400-25-4, Annex A.5.2.2.3 --> <s:element name="GetServerDirectoryResponse"> <s:complexType> <s:choice> <s:element name="LDRef" type="ews:tLogicalDeviceReference" minOccurs="0" maxOccurs="unbounded"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="1"/> </s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- AssociationRequest as defined IEC 61400-25-4, Annex A.5.2.4.1 --> <s:element name="AssociateRequest"> <s:complexType> <s:annotation> <s:documentation> AssociateRequest is the message used when a client try to establish an association to a server</s:documentation> </s:annotation> <s:sequence> <s:element name="UserName" type="s:string"/> <s:element name="Password" type="s:string"/> <!--<s:element name="ClientRequestHandle" type="s:string"/>--> <s:element name="LocalID" type="s:string" minOccurs="0"/> <s:element name="MaxMessageSize" type="s:unsignedInt"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> </s:complexType> </s:element> <!-- AssociationResponse as defined IEC 61400-25-4, Annex A.5.2.4.2 --> <s:element name="AssociateResponse"> <s:complexType>

<s:choice> <s:sequence> <s:element name="MaxMessageSize" type="s:unsignedInt" minOccurs="0"/> <s:element name="AssocID" type="ews:tAssocID"/> </s:sequence> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="1"/> </s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> </s:complexType> </s:element> <!-- ReleaseRequest as defined IEC 61400-25-4, Annex A.5.2.5.1 --> <s:element name="ReleaseRequest"> <s:complexType> <s:annotation> <s:documentation> ReleaseRequest is the message used when releaseing an association</ s:documentation> </s:annotation> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- ReleaseResponse as defined IEC 61400-25-4, Annex A.5.2.5.2 --> <s:element name="ReleaseResponse"> <s:complexType> <s:annotation> <s:documentation> ReleaseResponse is the message returned from a server when receiving a ReleaseRequest</s:documentation> </s:annotation> <s:sequence> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="1"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element>

<!-- AbortRequest as defined IEC 61400-25-4, Annex A.5.2.6.1 --> <s:element name="AbortRequest"> <s:complexType> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- AbortResponse as defined IEC 61400-25-4, Annex A.5.2.6.2 --> <s:element name="AbortResponse"> <s:complexType> <s:choice> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="unbounded"/> </s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- GetLogicalDeviceDirectoryRequest, IEC 61400-25-4, Annex A.5.3.2.2 --> <s:element name="GetLogicalDeviceDirectoryRequest"> <s:complexType> <s:sequence> <s:element name="LDRef" type="ews:tLogicalDeviceReference"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- GetLogicalDeviceDirectoryResponse, IEC 61400-25-4, Annex A.5.3.2.3 --> <s:element name="GetLogicaIDeviceDirectoryResponse"> <s:complexType> <s:choice>

<s:element name="LNRef" type="ews:tLogicalNodeReference" minOccures="3" maxOccures="unbounded"/> <s:element name="ServiceError" type="ews:tServiceError" minOccures="3" maxOccures="unbounded"/> <s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional'"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- GetLogicalNodeDirectoryRequest, IEC 61400-25-4, Annex A.5.4.2.2 --> <s:element name=" GetLogicalNodeDirectoryRequest"> <s:complexType> <s:sequence> <s:element name="LNRef" type="ews:tLogicalNodeReference"/> <s:element name="IEMcls" type="ews:IEMcls"/> <s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> <s:complexType> </s:element> <!-- GetLogicalNodeDirectoryResponse, IEC 61400-25-4, Annex A.5.4.2.3 --> <s:element name="GetLogicalNodeDirectoryResponse"> <s:complexType> <s:choice> <s:sequence> <s:element name="DATAname" type="ews:tObjectName" minOccures="0" maxOccures="unbounded"/> <s:element name="DSname" type="ews:tObjectName" minOccures="0" maxOccures="unbounded"/> <s:element name="BRCBname" type="ews:tObjectName" minOccures="0" maxOccures="unbounded"/> <s:element name="URCBname" type="ews:tObjectName" minOccures="0" maxOccures="unbounded"/> <s:element name="LCBname" type="ews:tObjectName" minOccures="0" maxOccures="unbounded"/> <s:element name="LOGname" type="ews:tObjectName" minOccures="0" maxOccures="unbounded"/> <s:sequence> <s:element name="ServiceError" type="ews:tServiceError" minOccures="0" maxOccures="1"/> <s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> <s:complexType>

</s:element> <!-- GetDataValuesRequest, IEC 61400-25-4, Annex A.5.5.2.1 --> <s:element name="GetDataValuesRequest"> <s:complexType> <s:sequence> <s:element name="Ref" type="ews:tFcdFcdaType"/> <s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> <s:complexType> </s:element> <!-- GetDataValuesResponse, IEC 61400-25-4, Annex A.5.5.2.2 --> <s:element name="GetDataValuesResponse"> <s:complexType> <s:choice> <s:sequence> <s:element name="DataAttrVal" type="ews:tDataAttributeValue" minOccures="0" maxOccures="unbounded"/> <s:sequence> <s:element name="ServiceError" type="ews:tServiceError" minOccures="0" maxOccures="unbounded"/> <s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> <s:complexType> </s:element> <!-- SetDataValuesRequest, IEC 61400-25-4, Annex A.5.5.3.1 --> <s:element name="SetDataValuesRequest"> <s:complexType> <s:sequence> <s:element name="Ref" type="ews:tFcdFcdaType"/> <s:element name="DataAttrVal" type="ews:tDataAttributeValue" maxOccures="unbounded"/> <s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/>

<s:complexType> </s:element> <!-- SetDataValuesResponse, IEC 61400-25-4, Annex A.5.5.3.2 --> <s:element name="SetDataValuesResponse"> <s:complexType> <s:sequence> <s:choice> <s:element name="Result" type="ews:tResult" minOccurs="0"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="unbounded"/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- GetDataDirectoryRequest, IEC 61400-25-4, Annex A.5.5.4.2 --> <s:element name="GetDataDirectoryRequest"> <s:complexType> <s:sequence> <s:element name="DataRef" type="ews:tDAReference"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- GetDataDirectoryResponse, IEC 61400-25-4, Annex A.5.5.4.3 --> <s:element name="GetDataDirectoryResponse"> <s:complexType> <s:choice> <s:sequence> <s:element name="DataName" type="ews:tObjectName" minOccurs="0" maxOccurs="unbounded"/> <s:element name="DataAttrName" type="ews:tObjectName" minOccurs="0" maxOccurs="unbounded"/> </s:sequence> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="unbounded"/>

</s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name=AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- GetDataDefinitionRequest, IEC 61400-25-4, Annex A.5.5.5.2 --> <s:element name="GetDataDefinitionRequest"> <s:complexType> <s:sequence> <s:element name="DataRef" type="ews:tDAReference"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- GetDataDefinitionResponse, IEC 61400-25-4, Annex A.5.5.5.3 --> <s:element name="GetDataDefinitionResponse"> <s:complexType> <s:choice> <s:element name="DataAttrDef" type="ews:tDataAttributeDefinition" minOccurs="1" maxOccurs="unbounded"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="1"/> </s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- GetDataSetValues, IEC 61400-25-4, Annex A.5.6.2.1 --> <s:element name="GetDataSetValuesRequest"> <s:complexType> <s:sequence> <s:element name="DSRef" type="ews:tDataSetReference"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/>

</s:complexType> </s:element> <!-- GetDataSetValuesResponse, IEC 61400-25-4, Annex A.5.6.2.2 --> <s:element name="GetDataSetValuesResponse"> <s:complexType> <s:choice> <s:element name="DataAttrVal" type="ews:tDataAttributeValue" minOccurs="0" maxOccurs="unbounded"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="unbounded"/> </s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- SetDataSetValues, IEC 61400-25-4, Annex A.5.6.3.1 --> <s:element name="SetDataSetValuesRequest"> <s:complexType> <s:sequence> <s:element name="DSRef" type="ews:tDataSetReference"/> <s:element name="DataAttrVal" type="ews:tDataAttributeValue" maxOccurs="unbounded"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- SetDataSetValuesResponse, IEC 61400-25-4, Annex A.5.6.3.2 --> <s:element name="SetDataSetValuesResponse"> <s:complexType> <s:sequence> <s:choice> <s:element name="Result" type="ews:tResult" minOccurs="0"/>

<s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="unbounded"/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- CreateDataSet, IEC 61400-25-4, Annex A.5.6.4.1 --> <s:element name="CreateDataSetRequest"> <s:complexType> <s:sequence> <s:element name="DSRef" type="ews:tDataSetReference"/> <s:element name="DSMemberRef" type="ews:tFcdFcdaType" maxOccurs="unbounded"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- CreateDataSetResponse, IEC 61400-25-4, Annex A.5.6.4.2 --> <s:element name="CreateDataSetResponse"> <s:complexType> <s:sequence> <s:choice> <s:element name="Result" type="ews:tResult" minOccurs="0"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="1"/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- DeleteDataSet, IEC 61400-25-4, Annex A.5.6.5.1 --> <s:element name="DeleteDataSetRequest"> <s:complexType> <s:sequence>

<s:element name="DSRef" type="ews:tObjectReference"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- DeleteDataSetValuesResponse, IEC 61400-25-4, Annex A.5.6.5.2 --> <s:element name="DeleteDataSetResponse"> <s:complexType> <s:sequence> <s:choice> <s:element name="Result" type="ews:tResult" minOccurs="0"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="1"/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- GetDataSetDirectoryRequest, IEC 61400-25-4, Annex A.5.6.6.2 --> <s:element name="GetDataSetDirectoryRequest"> <s:complexType> <s:sequence> <s:element name="DSRef" type="ews:tDataSetReference"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- GetDataSetDirectoryResponse, IEC 61400-25-4, Annex A.5.6.6.3 --> <s:element name="GetDataSetDirectoryResponse"> <s:complexType> <s:choice> <s:element name="DSMemberRef" type="ews:tFcdFcdaType" maxOccurs="unbounded"/>

<s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="unbounded"/> </s:choice > <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- AddSubscriptionRequest. IEC61400-25-4, Annex A.5.7.2.1 --> <s:element name="AddSubscriptionRequest"> <s:complexType> <s:sequence> <s:element name="RCBRef" type="ews:tControlBlockReference"/> <s:element name="RCBType" type="ews:tRCBType"/> <s:element name="RptID" type="ews:tstring65" minOccurs="0"/> <s:element name="RptEna" type="s:boolean" minOccurs="0"/> <s:element name="DatSet" type="ews:tDataSetReference" minOccurs="0"/> <s:element name="OptFlds" type="ews:tOptFldsBRCB" minOccurs="0"/> <s:element name="BufTm" type="s:unsignedInt" minOccurs="0"/> <s:element name="TrgOp" type="ews:tTrgCond" minOccurs="0"/> <s:element name="IntgPd" type="s:unsignedInt" minOccurs="0"/> <s:element name="DSMbrRef" type="ews:tFcdFcdaType" minOccurs="0" maxOccurs="unbounded"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- AddSubscriptionResponse. IEC61400-25-4, Annex A.5.7.2.2 --> <s:element name="AddSubscriptionResponse"> <s:complexType> <s:sequence> <s:choice> <s:element name="Result" type="ews:tResult" minOccurs="0"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="unbounded"/>

</s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- RemoveSubscriptionRequest. IEC61400-25-4, Annex A.5.7.3.1 --> <s:element name="RemoveSubscriptionRequest"> <s:complexType> <s:sequence> <s:element name="RCBRef" type="ews:tControlBlockReference"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- RemoveSubscriptionResponse. IEC61400-25-4, Annex A.5.7.3.2 --> <s:element name="RemoveSubscriptionResponse"> <s:complexType> <s:sequence> <s:choice> <s:element name="Result" type="ews:tResult" minOccurs="0"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="1"/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- GetBRCBValuesRequest, IEC 61400-25-4, Annex A.5.7.4.1 --> <s:element name="GetBRCBValuesRequest"> <s:complexType> <s:sequence>

<s:element name="BRCBRef" type="ews:tControlBlockReference"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- GetBRCBValuesResponse, IEC 61400-25-4, Annex A.5.7.4.2 --> <s:element name="GetBRCBValuesResponse"> <s:complexType> <s:sequence> <s:choice> <s:sequence> <s:element name="RptID" type="ews:tstring65"/> <s:element name="RptEna" type="s:boolean"/> <s:element name="DatSet" type="ews:tDataSetReference"/> <s:element name="ConfRev" type="s:unsignedInt"/> <s:element name="OptFlds" type="ews:tOptFldsBRCB"/> <s:element name="BufTm" type="s:unsignedInt"/> <s:element name="SqNum" type="s:unsignedShort"/> <s:element name="TrgOp" type="ews:tTrgCond"/> <s:element name="IntgPd" type="s:unsignedInt'"/> <s:element name="GI" type="s:boolean"/> <s:element name="PurgeBuf" type="s:boolean"/> <s:element name="EntryID" type="ews:tEntryID"/> <s:element name="TimeOfEntry" type="ews:tTimeStamp"/> </s:sequence> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="1"/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- SetBRCBValuesRequest, IEC 61400-25-4, Annex A.5.7.5.1 --> <s:element name="SetBRCBValuesRequest"> <s:complexType>

<s:sequence> <s:element name="BRCBRef" type="ews:tControlBlockReference"/> <s:element name="RptID" type="ews:tstring65" minOccurs="0"/> <s:element name="RptEna" type="s:boolean" minOccurs="0"/> <s:element name="DatSet" type="ews:tDataSetReference" minOccurs="0"/> <s:element name="OptFlds" type="ews:tOptFldsBRCB" minOccurs="0"/> <s:element name="BufTm" type="s:unsignedInt" minOccurs="0"/> <s:element name="TrgOp" type="ews:tTrgCond" minOccurs="0"/> <s:element name="IntgPd" type="s:unsignedInt" minOccurs="0"/> <s:element name="GI" type="s:boolean" minOccurs="0"/> <s:element name="PurgeBuf" type="s:boolean" minOccurs="0"/> <s:element name="EntryID" type="ews:tEntryID" minOccurs="0"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- SetBRCBValuesResponse, IEC 61400-25-4, Annex A.5.7.5.2 --> <s:element name="SetBRCBValuesResponse"> <s:complexType> <s:sequence> <s:choice> <s:element name="Result" type="ews:tResult" minOccurs="0"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="unbounded"/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- GetURCBValuesRequest, IEC 61400-25-4, Annex A.5.7.6.1 --> <s:element name="GetURCBValuesRequest"> <s:complexType> <s:sequence> <s:element name="URCBRef" type="ews:tControlBlockReference"/> </s:sequence>

<s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- GetURCBValuesResponse, IEC 61400-25-4, Annex A.5.7.6.2 --> <s:element name="GetURCBValuesResponse"> <s:complexType> <s:sequence> <s:choice> <s:sequence> <s:element name="RptID" type="ews:tstring65"/> <s:element name="RptEna" type="s:boolean"/> <s:element name="Resv" type="s:boolean"/> <s:element name="DatSet" type="ews:tDataSetReference"/> <s:element name="ConfRev" type="s:unsignedInt"/> <s:element name="OptFlds" type="ews:tOptFldsURCB"/> <s:element name="BufTm" type="s:unsignedInt"/> <s:element name="SqNum" type="s:unsignedShort"/> <s:element name="TrgOp" type="ews:tTrgCond"/> <s:element name="IntgPd" type="s:unsignedInt"/> <s:element name="GI" type="s:boolean"/> </s:sequence> <s:element name="Result" type="ews:tResult" minOccurs="0"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="1"/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- SetURCBValuesRequest, IEC 61400-25-4, Annex A.5.7.7.1 --> <s:element name="SetURCBValuesRequest"> <s:complexType> <s:sequence> <s:element name="URCBRef" type="ews:tControlBlockReference"/> <s:element name="RptID" type="ews:tstring65" minOccurs="0"/>

<s:element name="RptEna" type="s:boolean" minOccurs="0"/> <s:element name="Resv" type="s:boolean" minOccurs="0"/> <s:element name="DatSet" type="ews:tDataSetReference" minOccurs="0"/> <s:element name="OptFlds" type="ews:tOptFldsBRCB" minOccurs="0"/> <s:element name="BufTm" type="s:unsignedInt" minOccurs="0"/> <s:element name="TrgOp" type="ews:tTrgCond" minOccurs="0"/> <s:element name="IntgPd" type="s:unsignedInt" minOccurs="0"/> <s:element name="GI" type="s:boolean" minOccurs="0"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- SetURCBValuesResponse, IEC 61400-25-4, Annex a.5.7.7.2 --> <s:element name="SetURCBValuesResponse"> <s:complexType> <s:sequence> <s:choice> <s:element name="Result" type="ews:tResult" minOccurs="0"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="unbounded"/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- ReportRequest, IEC 61400-25-4, Annex A.5.7.7.3 --> <s:element name="ReportRequest"> <s:complexType> <s:sequence> <s:element name="MaxResponseTime" type="s:duration" minOccurs="1"/> <s:element name="MinResponseTime" type="s:duration" minOccurs="0"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/>

</s:complexType> </s:element> <!-- ReportResponse, IEC 61400-25-4, Annex A.5.7.7.4 --> <s:element name="ReportResponse"> <s:complexType> <s:choice> <s:sequence> <s:element name="ReportFormat" type="ews:tReportFormat" minOccurs="0" maxOccurs="unbounded"/> <s:element name="MaxRequestTime" type="s:duration" minOccurs="1"/> <s:element name="MinRequestTime" type="s:duration" minOccurs="0"/> </s:sequence> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="1"/> </s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> <s:attribute name="moreFollows" type="s:boolean" use="optional" default="false"/><!-- The message size is too small to send all the ReportFormats in one message--> </s:complexType> </s:element> <!-- GetLCBValuesRequest, IEC 61400-25-4, Annex A.5.8.2.1 --> <s:element name="GetLCBValuesRequest"> <s:complexType> <s:sequence> <s:element name="LCBRef" type="ews:tControlBlockReference"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- GetLCBValuesResponse, IEC 61400-25-4, Annex A.5.8.2.2 --> <s:element name="GetLCBValuesResponse"> <s:complexType> <s:sequence>

<s:choice> <s:sequence> <s:element name="LogEna" type="s:boolean"/> <s:element name="DatSet" type="ews:tDataSetReference"/> <s:element name="TrgOp" type="ews:tTrgCond"/> <s:element name="IntgPd" type="s:unsignedInt"/> <s:element name="LogRef" type="ews:tObjectReference"/> </s:sequence> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="1"/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- SetLCBValuesRequest, IEC 61400-25-4, Annex A.5.8.3.2 --> s:element name="SetLCBValuesRequest"> <s:complexType> <s:sequence> <s:element name="LCBRef" type="ews:tControlBlockReference"/> <s:element name="LogEna" type="s:boolean" minOccurs="0"/> <s:element name="DatSet" type="ews:tDataSetReference" minOccurs="0"/> <s:element name="OptFlds" type="ews:tOptFldsLCB" minOccurs="0"/> <s:element name="IntgPd" type="s:unsignedInt" minOccurs="0"/> <s:element name="LogRef" type="ews:tObjectReference" minOccurs="0"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- SetLCBValuesResponse, IEC 61400-25-4, Annex A.5.8.3.3 --> s:element name="SetLCBValuesResponse"> <s:complexType> <s:sequence> <s:choice>

<s:element name="Result" type="ews:tResult" minOccurs="0"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="1"/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- GetLogStatusValuesRequest, IEC 61400-25-4, Annex A.5.9.2.1 --> <s:element name="GetLogStatusValuesRequest"> <s:complexType> <s:sequence> <s:element name="LogRef" type="ews:tObjectReference"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- GetLogStatusValuesResponse, IEC 61400-25-4, Annex a.5.9.2.2 --> s:element name="GetLogStatusValuesResponse"> <s:complexType> <s:choice> <s:sequence> <s:element name="OldEntrTm" type="ews:tTimeStamp"/> <s:element name="NewEntrTm" type="ews:tTimeStamp"/> <s:element name="OldEntr" type="s:unsignedInt"/> <s:element name="NewEntr" type="s:unsignedInt"/> </s:sequence> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="1"/> </s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- QueryLogByTimeRequest, IEC 61400-25-4, Annex A.5.9.3.1 --> <s:element name="QueryLogByTimeRequest">

<s:complexType> <s:sequence> <s:element name="LogRef" type="ews:tObjectReference"/> <s:element name="StartTime" type="ews:tTimeStamp" minOccurs="0"/> <s:element name="StopTime" type="ews:tTimeStamp" minOccurs="0"/> <s:element name="DataFilter type="ews:tFcdFcdaType" minOccurs="0" maxOccurs="unbounded"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- QueryLogByTimeResponse, IEC 61400-25-4, Annex A.5.9.3.2 --> </s:element name="QueryLogByTimeResponse"> <s:complexType> <s:sequence> <s:choice> <s:sequence> <s:element name="LogEntry" type="ews:tLOGEntry"/> </s:sequence> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="1"/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- QueryLogAfterRequest, IEC 61400-25-4, Annex A.5.9.4.1 --> </s:element name="QueryLogAfterRequest"> <s:complexType> <s:sequence> <s:element name="LogRef" type="ews:tObjectReference"/> <s:element name="StartTime" type="ews:tTimeStamp" minOccurs="0"/> <s:element name="EntryID" type="s:unsignedInt" minOccurs="0"/>

<s:element name="DataFilter" type="ews:tFcdFcdaType" minOccurs="0" maxOccurs="unbounded"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- QueryLogAfterResponse, IEC 61400-25-4, Annex A.5.9.4.2 --> </s:element name="QueryLogAfterResponse"> <s:complexType> <s:sequence> <s:choice> <s:sequence> <s:element name="LogEntry" type="ews:tLOGEntry"/> </s:sequence> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="unbounded"/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> <s:element> <!-- SelectRequest, IEC 61400-25-4, Annex A.5.10.2.1 --> <s:element name="SelectRequest"> <s:complexType> <s:sequence> <s:element name="ControlObjectRef" type="ews:tDAReference"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- SelectResponse, IEC 61400-25-4, Annex A.5.10.2.2 --> <s:element name="SelectResponse"> <s:complexType> <s:sequence>

<s:element name="ControlObjectRef" type="ews:tDAReference"/> <s:element name="ServiceError" type="ews:tServiceError" minOccurs="0" maxOccurs="1"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- SelectWithValueRequest, IEC 61400-25-4, Annex A.5.10.3.1 --> <s:element name="SelectWithValueRequest"> <s:complexType> <s:sequence> <s:element name="ControlObjectRef" type="ews:tDAReference"/> <s:element name="Value" type="ews:tControlValue"/> <s:element name="T" type="ews:tTimeStamp"/> <s:element name="Test" type="s:boolean"/> <s:element name="Check" type="ews:tCheck"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- SelectWithValueResponse, IEC 61400-25-4, Annex A.5.10.3.2 --> <s:element name="SelectWithValueResponse"> <s:complexType> <s:sequence> <s:element name="ControlObjectRef" type="ews:tDAReference"/> <s:element name="Value" type="ews:tControlValue"/> <s:element name="T" type="ews:tTimeStamp"/> <s:element name="Test" type="s:boolean"/> <s:element name="AddCause" type="ews:tAddCause" minOccurs="0" maxOccurs="1"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!--

CancelRequest, IEC 61400-25-4, Annex A.5.10.4.1 --> <s:element name="CancelRequest"> <s:complexType> <s:sequence> <s:element name="ControlObjectRef" type="ews:tDAReference'"/> <s:element name="Value" type="ews:tControlValue"/> <s:element name="T" type="ews:tTimeStamp"/> <s:element name="Test" type="s:boolean"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- CancelResponse, IEC 61400-25-4, Annex A.5.10.4.2 --> <s:element name="CancelResponse"> <s:complexType> <s:sequence> <s:element name="ControlObjectRef" type="ews:tDAReference"/> <s:element name="Value" type="ews:tControlValue"/> <s:element name="T" type="ews:tTimeStamp"/> <s:element name="Test" type="s:boolean"/> <s:element name="AddCause" type="ews:tAddCause" minOccurs="0" maxOccurs="1"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> <s:element> <!-- OperateRequest, IEC 61400-25-4, Annex A.5.10.5.1 --> <s:element name="OperateRequest"> <s:complexType> <s:sequence> <s:element name="ControlObjectRef" type="ews:tDAReference"/> <s:element name="Value" type="ews:tControlValue"/> <s:element name="T" type="ews:tTimeStamp"/>

<s:element name="Test" type="s:boolean"/> <s:element name="Check" type="ews:tCheck"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> <s:element> <!-- OperateResponse, IEC 61400-25-4, Annex A.5.10.5.2 --> <s:element name="OperateResponse"> <s:complexType> <s:sequence> <s:element name="ControlObjectRef" type="ews:tDAReference"/> <s:element name="Value" type="ews:tControlValue"/> <s:element name="T" type="ews:tTimeStamp"/> <s:element name="Test" type="s:boolean"/> <s:element name="AddCause" type="ews:tAddCause" minOccurs="0" maxOccurs="1"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> <s:element> <!-- CommandTerminationrequest, IEC 61400-25-4, Annex A.5.10.6.1 --> <s:element name="CommandTerminationRequest"> <s:complexType> <s:sequence> <s:element name="ControlObjectRef" type="ews:tDAReference"/> <s:element name="T" type="ews:tTimeStamp"/> <s:element name="Test" type="s:boolean"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> <s:element> <!--

CommandTerminationResponse, IEC 61400-25-4, Annex A.5.10.6.2 --> <s:element name="CommandTerminationResponse"> <s:complexType> <s:choice> <s:element name="notFinished" type="s:boolean"/> <s:sequence> <s:element name="ControlObjectRef" type="ews:tDAReference"/> <s:element name="T" type="ews:tTimeStamp"/> <s:element name="Test" type="s:boolean"/> <s:element name="AddCause" type="ews:tAddCause" minOccurs="0" maxOccurs="1"/> </s:sequence> </s:choice> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- TimeActivatedOperateRequest, IEC 61400-25-4, Annex A.5.10.7.1 --> <s:element name="TimeActivatedOperateRequest"> <s:complexType> <s:sequence> <s:element name="ControlObjectRef" type="ews:tDAReference"/> <s:element name="Value" type="ews:tControlValue"/> <s:element name="T" type="ews:tTimeStamp"/> <s:element name="Test" type="s:boolean"/> <s:element name="Check" type="ews:tCheck"/> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> <!-- TimeActivatedOperateResponse, IEC 61400-25-4, Annex A.5.10.7.2 --> <s:element name="TimeActivatedOperateResponse"> <s:complexType> <s:sequence> <s:element name="ControlObjectRef" type="ews:tDAReference"/>

<s:element name="Value" type="ews:tControlValue"/> <s:element name="T" type="ews:tTimeStamp"/> <s:element name="Test" type="s:boolean"/> <s:choice> <s:element name="TimOperRsp" type="ews:tTimOperRsp"/> <s:element name="AddCause" type="ews:tAddCause"/> </s:choice> </s:sequence> <s:attribute name="UUID" type="ews:tstring36" use="optional'"/> <s:attribute name="AssocID" type="ews:tAssocID" use="required"/> </s:complexType> </s:element> </s:schema> </types> <!-- --> <message name="AssociateSoapIn"> <part name="parameters" element="ews:AssociateRequest"/> </message> <message name="AssociateSoapOut"> <part name="parameters" element="ews:AssociateResponse"/> </message> <message name="ReleaseSoapIn"> <part name="parameters" element="ews:ReleaseRequest'"/> </message> <message name="AbortSoapOut"> <part name="parameters" element="ews:ReleaseResponse"/> </message> <message name="AbortSoapIn"> <part name="parameters" element="ews:AbortRequest"/> </message> <message name="ReleaseSoapOut"> <part name="parameters" element="ews:AbortResponse"/> </message> <message name="GetServerDirectorySoapIn"> <part name="parameters" element="ews:GetServerDirectoryRequest"/> </message> <message name="GetServerDirectorySoapOut">

<part name="parameters" element="ews:GetServerDirectoryResponse"/> </message> <message name="GetLogicalDeviceDirectorySoapIn"> <part name="parameters" element="ews:GetLogicalDeviceDirectoryRequest"/> </message> <message name="GetLogicalDeviceDirectorySoapOut"> <part name="parameters" element="ews:GetLogicalDeviceDirectoryResponse"/> </message> <message name="GetLogicalNodeDirectorySoapIn"> <part name="parameters" element="ews:GetLogicalNodeDirectoryRequest"/> </message> <message name="GetLogicalNodeDirectorySoapOut"> <part name="parameters" element="ews:GetLogicalNodeDirectoryResponse"/> </message> <message name="GetDataValuesSoapIn"> <part name="parameters" element="ews:GetDataValuesRequest"/> </message> <message name="GetDataValuesSoapOut"> <part name="parameters" element="ews:GetDataValuesResponse"/> </message> <message name="SetDataValuesSoapIn"> <part name="parameters" element="ews:SetDataValuesRequest"/> </message> <message name="SetDataValuesSoapOut"> <part name="parameters" element="ews:SetDataValuesResponse"/> </message> <message name="GetDataDirectorySoapIn"> <part name="parameters" element="ews:GetDataDirectoryRequest"/> </message> <message name="GetDataDirectorySoapOut"> <part name="parameters" element="ews:GetDataDirectoryResponse"/> </message> <message name="GetDataDefinitionSoapIn"> <part name="parameters" element="ews:GetDataDefinitionRequest"/> </message> <message name="GetDataDefinitionSoapOut"> <part name="parameters" element="ews:GetDataDefinitionResponse"/>

</message> <message name="GetDataSetValuesSoapIn"> <part name="parameters" element="ews:GetDataSetValuesRequest"/> </message> <message name="GetDataSetValuesSoapOut"> <part name="parameters" element="ews:GetDataSetValuesResponse"/> </message> <message name="SetDataSetValuesSoapIn"> <part name="parameters" element="ews:SetDataSetValuesRequest"/> </message> <message name="SetDataSetValuesSoapOut"> <part name="parameters" element="ews:SetDataSetValuesResponse"/> </message> <message name="CreateDataSetSoapIn"> <part name="parameters" element="ews:CreateDataSetRequest"/> </message> <message name="CreateDataSetSoapOut"> <part name="parameters" element="ews:CreateDataSetResponse"/> </message> <message name="DeleteDataSetSoapIn"> <part name="parameters" element="ews:DeleteDataSetRequest"/> </message> <message name="DeleteDataSetSoapOut"> <part name="parameters" element="ews:DeleteDataSetResponse"/> </message> <message name="GetDataSetDirectorySoapIn"> <part name="parameters" element="ews:GetDataSetDirectoryRequest"/> </message> <message name="GetDataSetDirectorySoapOut"> <part name="parameters" element="ews:GetDataSetDirectoryResponse"/> </message> <message name="ReportSoapIn"> <part name="parameters" element="ews:ReportRequest"/> </message> <message name="ReportSoapOut"> <part name="parameters" element="ews:ReportResponse"/> </message> <message name="AddSubscriptionSoapIn">

<part name="parameters" element="ews:AddSubscriptionRequest"/> </message> <message name="AddSubscriptionSoapOut"> <part name="parameters" element="ews:AddSubscriptionResponse"/> </message> <message name="RemoveSubscriptionSoapIn"> <part name="parameters" element="ews:RemoveSubscriptionRequest"/> </message> cmessage name="RemoveSubscriptionSoapOut"> <part name="parameters" element="ews:RemoveSubscriptionResponse"/> </message> <message name="GetBRCBValuesSoapIn"> <part name="parameters" element="ews:GetBRCBValuesRequest"/> </message> <message name="GetBRCBValuesSoapOut"> <part name="parameters" element="ews:GetBRCBValuesResponse"/> </message> <message name="SetBRCBValuesSoapIn"> <part name="parameters" element="ews:SetBRCBValuesRequest"/> </message> <message name="SetBRCBValuesSoapOut"> <part name="parameters" element="ews:SetBRCBValuesResponse"/> </message> <message name="GetURCBValuesSoapIn"> <part name="parameters" element="ews:GetURCBValuesRequest"/> </message> <message name="GetURCBValuesSoapOut"> <part name="parameters" element="ews:GetURCBValuesResponse"/> </message> <message name="SetURCBValuesSoapIn"> <part name="parameters" element="ews:SetURCBValuesRequest"/> </message> <message name="SetURCBValuesSoapOut"> <part name="parameters" element="ews:SetURCBValuesResponse"/> </message>

<message name="GetLCBValuesSoapIn"> <part name="parameters" element="ews:GetLCBValuesRequest"/> </message> <message name="GetLCBValuesSoapOut"> <part name="parameters" element="ews:GetLCBValuesResponse"/> </message> <message name="SetLCBValuesSoapIn"> <part name="parameters" element="ews:SetLCBValuesRequest"/> </message> <message name="SetLCBValuesSoapOut"> <part name="parameters" element="ews:SetLCBValuesResponse"/> </message> <message name="QueryLogByTimeSoapIn"> <part name="parameters" element="ews:QueryLogByTimeRequest"/> </message> <message name="QueryLogByTimeSoapOut"> <part name="parameters" element="ews:QueryLogByTimeResponse"/> </message> <message name="QueryLogAfterSoapIn"> <part name="parameters" element="ews:QueryLogAfterRequest"/> </message> <message name="QueryLogAfterSoapOut"> <part name="parameters" element="ews:QueryLogAfterResponse"/> </message> <message name="GetLogStatusValuesSoapIn"> <part name="parameters" element="ews:GetLogStatusValuesRequest"/> </message> <message name="GetLogStatusValuesSoapOut"> <part name="parameters" element="ews:GetLogStatusValuesResponse"/> </message> <message name="SelectSoapIn"> <part name="parameters" element="ews:SelectRequest"/> </message> <message name="SelectSoapOut"> <part name="parameters" element="ews:SelectResponse"/> </message> <message name="SelectWithValueSoapIn">

<part name="parameters" element="ews:SelectWithValueRequest"/> </message> <message name="SelectWithValueSoapOut"> <part name="parameters" element="ews:SelectWithValueResponse"/> </message> <message name="CancelSoapIn"> <part name="parameters" element="ews:CancelRequest"/> </message> <message name="CancelSoapOut"> <part name="parameters" element="ews:CancelResponse"/> </message> <message name="OperateSoapIn"> <part name="parameters" element="ews:OperateRequest"/> </message> <message name="OperateSoapOut"> <part name="parameters" element="ews:OperateResponse"/> </message> <message name="CommandTerminationSoapIn"> <part name="parameters" element="ews:CommandTerminationRequest"/> </message> <message name="CommandTerminationSoapOut"> <part name="parameters" element="ews:CommandTerminationResponse"/> </message> <message name="TimeActivatedOperateSoapIn"> <part name="parameters" element="ews:TimeActivatedOperateRequest"/> </message> <message name="TimeActivatedOperateSoapOut"> <part name="parameters" element="ews:TimeActivatedOperateResponse"/> </message> <portType name="ServicePortType"> <operation name="Associate"> <input message="ews:AssociateSoapIn"/> <output message="ews:AssociateSoapOut"/> </operation> <operation name="Release"> <input message="ews:ReleaseSoapIn"/> <output message="ews:ReleaseSoapOut"/>

</operation> <operation name="GetServerDirectory"> <input message="ews:GetServerDirectorySoapIn"/> <output message="ews:GetServerDirectorySoapOut"/> </operation> <operation name="GetLogicalDeviceDirectory"> <input message="ews:GetLogicalDeviceDirectorySoapIn"/> <output message="ews:GetLogicaIDeviceDirectorySoapOut"/> </operation> <operation name="GetLogicalNodeDirectory"> <input message="ews:GetLogicalNodeDirectorySoapIn"/> <output message="ews:GetLogicalNodeDirectorySoapOut"/> </operation> <operation name="GetDataValues"> <input message="ews:GetDataValuesSoapIn"/> <output message="ews:GetDataValuesSoapOut"/> </operation> <operation name="SetDataValues"> <input message="ews:SetDataValuesSoapIn"/> <output message="ews:SetDataValuesSoapOut"/> </operation> <operation name="GetDataDirectory"> <input message="ews:GetDataDirectorySoapIn"/> <output message="ews:GetDataDirectorySoapOut"/> </operation> <operation name="GetDataDefinition"> <input message="ews:GetDataDefinitionSoapIn"/> <output message="ews:GetDataDefinitionSoapOut"/> </operation> <operation name="GetDataSetValues"> <input message="ews:GetDataSetValuesSoapIn"/> <output message="ews:GetDataSetValuesSoapOut"/> </operation> <operation name="SetDataSetValues"> <input message="ews:SetDataSetValuesSoapIn"/> <output message="ews:SetDataSetValuesSoapOut"/>

</operation> <operation name="CreateDataSet"> <input message="ews:CreateDataSetSoapIn"/> <output message="ews:CreateDataSetSoapOut"/> </operation> <operation name="DeleteDataSet"> <input message="ews:DeleteDataSetSoapIn"/> <output message="ews:DeleteDataSetSoapOut"/> </operation> <operation name="GetDataSetDirectory"> <input message="ews:GetDataSetDirectorySoapIn"/> <output message="ews:GetDataSetDirectorySoapOut"/> </operation> <operation name="Report"> <input message="ews:ReportSoapIn"/> <output message="ews:ReportSoapOut"/> </operation> <operation name="AddSubscription"> <input message="ews:AddSubscriptionSoapIn"/> <output message="ewsAddSubscriptionSoapOut"/> </operation> <operation name="RemoveSubscription"> <input message="ews:RemoveSubscriptionSoapIn"/> <output message="ews:RemoveSubscriptionSoapOut"/> </operation> <operation name="GetBRCBValues"> <input message="ews:GetBRCBValuesSoapIn"/> <output message="ews:GetBRCBValuesSoapOut"/> </operation> <operation name="SetBRCBValues"> <input message="ews:SetBRCBValuesSoapIn"/> <output message="ews:SetBRCBValuesSoapOut"/> </operation> <operation name="GetURCBValues"> <input message="ews:GetURCBValuesSoapIn"/> <output message="ews:GetURCBValuesSoapOut"/> </operation> <operation name="SetURCBValues"> <input message="ews:SetURCBValuesSoapIn"/>

<output message="ews:SetURCBValuesSoapOut"/> </operation> <operation name="GetLCBValues"> <input message="ews:GetLCBValuesSoapIn"/> <output message="ews:GetLCBValuesSoapOut"/> </operation> <operation name="SetLCBValues"> <input message="ews:SetLCBValuesSoapIn"/> <output message="ews:SetLCBValuesSoapOut"/> </operation> <operation name="QueryLogByTime"> <input message="ews:QueryLogByTimeSoapIn"/> <output message="ews:QueryLogByTimeSoapOut"/> </operation> <operation name="QueryLogAfter"> <input message="ews:QueryLogAfterSoapIn"/> <output message="ews:QueryLogAfterSoapOut"/> </operation> <operation name="GetLogStatusValues"> <input message="ews:GetLogStatusValuesSoapIn"/> <output message="ews:GetLogStatusValuesSoapOut"/> </operation> <operation name="Select"> <input message="ews:SelectSoapIn"/> <output message="ews:SelectSoapOut"/> </operation> <operation name="SelectWithValue"> <input message="ews:SelectWithValueSoapIn"/> <output message="ews:SelectWithValueSoapOut"/> </operation> <operation name="Cancel"> <input message="ews:CancelSoapIn"/> <output message="ews:CancelSoapOut"/> </operation> <operation name="Operate"> <input message="ews:OperateSoapIn"/> <output message="ews:OperateSoapOut"/>

</operation> <operation name="CommandTermination"> <input message="ews:CommandTerminationSoapIn"/> <output message="ews:CommandTerminationSoapOut"> </operation> <operation name="TimeActivatedOperate"> <input message="ews:TimeActivatedOperateSoapIn"/> <output message="ews:TimeActivatedOperateSoapOut"/> </operation> </portType> <binding name="IECXMLServiceSoapBinding" type="ews:ServicePortType"> <soap:binding style="document" transport="/template/go.php?url=https://schemas.xmlsoap.org/soap/http"/> <operation name="Associate"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/Associate" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation> <operation name="Release"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/Release" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal'"/> </output> </operation> <operation name="GetServerDirectory"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/GetServerDirectory" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output>

</operation> <operation name="GetLogicalDeviceDirectory"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/GetLogicalDeviceDirectory" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation> <operation name="GetLogicalNodeDirectory"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/GetLogicalNodeDirectory" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal'"/> </output> </operation> <operation name="GetDataValues"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/GetDataValues" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation> <operation name="SetDataValues"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/SetDataValues" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output>

</operation> <operation name="GetDataDirectory"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/GetDataDirectory" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation> <operation name="GetDataDefinition"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/GetDataDefinition" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation> <operation name="GetDataSetValues"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/GetDataSetValues" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation> <operation name="SetDataSetValues"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/SetDataSetValues" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output>

</operation> <operation name="CreateDataSet"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/CreateDataSet" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation> <operation name="DeleteDataSet"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/DeleteDataSet" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation> <operation name="GetDataSetDirectory"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/GetDataSetDirectory" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation> <operation name="Report"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/Report" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation> <operation name="AddSubscription"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/AddSubscription" style="document"/>

<input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation> <operation name="RemoveSubscription"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/RemoveSubscription" style="document'"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation> <operation name="GetBRCBValues"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/GetBRCBValues" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation> <operation name="SetBRCBValues"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/SetBRCBValues" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation>

<operation name="GetURCBValues"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/GetURCBValues" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation> <operation name="SetURCBValues"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/SetURCBValues" style="document"/> <input> <soap:body use="literal'"/> </input> <output> <soap:body use="literal"/> </output> </operation> <operation name="GetLCBValues"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/GetLCBValues" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation> <operation name="SetLCBValues"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/SetLCBValues" style="document"/> <input> <soap:body use="literal'"/> </input> <output> <soap:body use="literal"/>

</output> </operation> <operation name="QueryLogByTime"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/QueryLogByTime" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation> <operation name="QueryLogAfter"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/QueryLogAfter" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation> <operation name="GetLogStatusValues"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/GetLogStatusValues" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation> <operation name="Select"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/Select" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation>

<operation name="SelectWithValue"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/SelectWithValue" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation> <operation name="Cancel"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/Cancel" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal'"/> </output> </operation> <operation name="Operate"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/Operate" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation> <operation name="CommandTermination"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/CommandTermination" style="document"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation> <operation name="TimeActivatedOperate"> <soap:operation soapAction="/template/go.php?url=https://iec.ch/ews/1.0/TimeActivatedOperate" style="document"/>

<input> <soap:body use="literal"/> </input> <output> <soap:body use="literal'"/> </output> </operation> </binding> <service name="IECXMLService"> <port name="IECXMLServicePort" binding="ews:IECXMLServiceSoapBinding"> <soap:address location="/template/go.php?url=https://someserver.com/ews"/> </port> </service> </definitions>

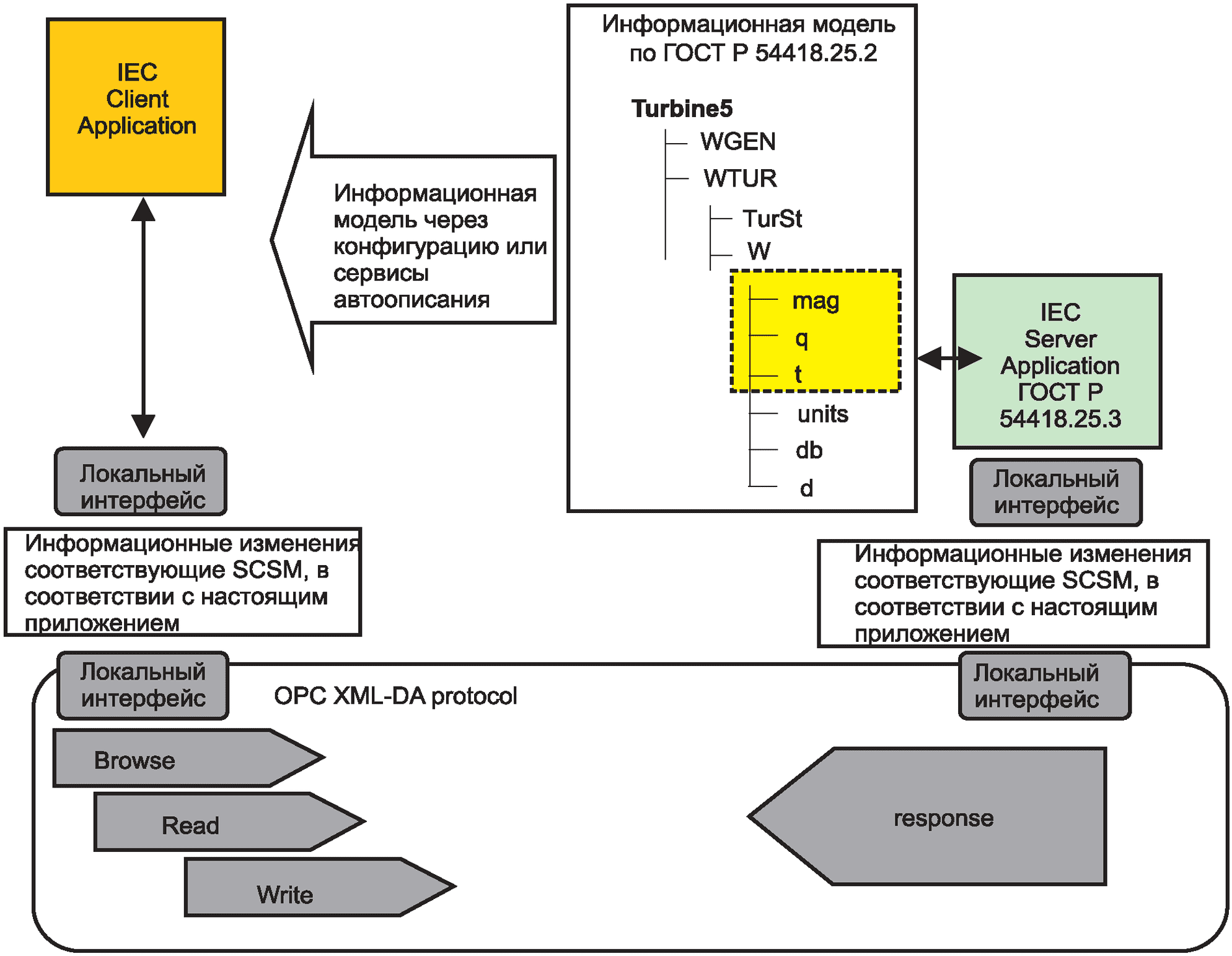

ГОСТ Р 54418.25.2 IM Classes ГОСТ Р 54418.25.3 IEM Classes	ГОСТ Р 54418.25.2 IEM Services	M/O	Отображение	OPC XML-DA services
ASSOCIATION
	Associate	M	Y	-
	Release	O	Y	-
	Abort	O	N	-
SERVER
	GetServerDirectory	O	Y	Browse
LOGICAL-DEVICE
	GetLogicalDeviceDirectory	O	Y	Browse
LOGICAL-NODE
	GetLogicalNodeDirectory	O	Y	Browse
DATA
	GetDataValues	M	Y	Read
	SetDataValues	M	Y	Write
	GetDataDirectory	O	Y	Browse
	GetDataDefinition	O	Y	Browse
DATA-SET
	GetDataSetValues	M	P	(see Note)
	SetDataSetValues	O	N
	CreateDataSet	O	N
	DeleteDataSet	O	N
	GetDataSetDirectory	O	N
REPORTING
	Report	O	Y	SubscriptionPolledRefresh
	AddSubscription	O	Y	Subscribe
	RemoveSubscription	O	Y	SubscriptionCancel
URCB
	GetURCBValues	O	N
	SetURCBValues	O	N
BRCB
	GetBRCBValues	O	N
	SetBRCBValues	O	N
LCB
	GetLCBValues	O	N
	SetLCBValues	O	N
LOG
	GetLogStatusValues	O	N
	QueryLogByTime	O	N
	QueryLogAfter	O	N
CONTROL
	Select	O	Y	Write
	SelectWithValue	O	Y	Write
	Cancel	O	Y	Write
	Operate	M	Y	Write
	CommandTermination	O	Y	Read/Subscribe, SubscriptionPolledRefresh, SubscriptionCancel
	TimeActivatedOperate	O	Y	Write, Read/Subscribe, SubscriptionPolledRefresh, SubscriptionCancel
Примечание - "P" средние величины, которые частично поддерживают сервис. Понятие DATA SET не существует на стороне сервера, но отображение включает в себя информативное описание того, как клиент мог использовать услуги DataSet IEM управлять DATA SET, используя OPC XML-DA сервисы.

ГОСТ Р 54418.25.2 IM Класс	OPC XML-DA понятие	OPC XML-DA related сервис
Server	Web Service	Browse
Logical Device Logical Node Data	Branch	Browse
DataAttribute (Composite)
DataAttribute (Primitive)	Item	Browse Read Write Subscribe SubscriptionPolledRefresh SubscriptionCancel
Примечание - Понятия Branch и Item - не доступные объекты. Они используются различными OPC XML-DA веб-методами.

ГОСТ Р 54418.25.2 (ссылающийся на ГОСТ Р МЭК 61850-7-2)	OPC XML-DA	Комментарий
ServiceAccessPoint [1.. n]	URL OPC XML-DA веб-служба
LogicalDevice [1.. n]	Child/Branch
TPAppAssociation [0.. n]	-	HTTP-сессия
Примечание - ГОСТ Р МЭК 61850-7-2 определяет Файлы и MCAppAssociations как атрибуты класса Сервера. Файлы и MCAppAssociations не являются частью информационной модели ГОСТ Р 54418.25.2.

ГОСТ Р 54418.25.2 (ссылающийся на ГОСТ Р МЭК 61850-7-2)	OPC XML-DA	Комментарий
LDName	Name
LDRef	ItemName
LogicalNode [3.. n]	Branch	По крайней мере LLN0, LPHD и еще один LN должны присутствовать

ГОСТ Р 54418.25.2 (ссылающийся на ГОСТ Р МЭК 61850-7-2)	OPC XML-DA	Комментарии
LNName	Name
LNRef	ItemName
Data [1 ..n]	Branch
DataSet [0..n]	Not mapped
BufferedReportControlBlock [0..n]	Not mapped
UnbufferedReportControlBlock [0..n]	Not mapped
LogControlBlock [0..n]	Not mapped
Log [0..n]	Not mapped

ГОСТ Р 54418.25.2 (ссылающийся на ГОСТ Р МЭК 61850-7-2)		OPC XML-DA	Комментарии
DATName		Name
DATRef		Item Name
Presence		Not mapped
DataAttribute [0..n]
	DataAttributeTipe	Item or Branch
	FunctionalConstraint	ItemPath/custom Item property
	TrgOp	Not mapped
Specialisations of DAType
CompositeComponent [ 0.. n ] of DAType		Branch
PrimitiveComponent [ 0.. 1 ] of BasicType		Item	Должно быть отображено в BasicType

ГОСТ Р 54418.25.2 (ссылающийся на ГОСТ Р МЭК 61850-7-2)	OPC XML-DA	Комментарии
DATName	Name
DATRef	Item Name
Presence	Not mapped
Specialisations of DAType
CompositeComponent [ 0.. n ] of DAType	Branch
PrimitiveComponent [ 0.. 1 ] of BasicType	Item	Должно быть отображено в BasicType

ГОСТ Р 54418.25.2 BasicType	OPC XML-DA тип	Диапазон значений	Комментарии
BOOLEAN	boolean	Binary logic value. true | false
INT8	byte	8-bit signed integer value: -128 to 127
INT16	short	16-bit signed integer value: -32 768 to 32 767
INT24	int	32-bit signed integer value: -2**31 to (2**31) - 1	Расширяет диапазон значений
INT32	int	32-bit signed integer value: -2**31 to (2**31) - 1
INT128	long	64-bit signed integer value: -2**63 to (2**63) - 1	Уменьшает диапазон значений
INT8U	unsignedByte	8-bit unsigned integer value: 0 to 255
INT16U	unsignedShort	16-bit unsigned integer value: 0 to 65 535
INT24U	unsignedInt	32-bit unsigned integer value: 0 to 4 294 967 295	Расширяет диапазон значений
INT32U	unsignedInt	32-bit unsigned integer value: 0 to 4 294 967 295
FLOAT32	float	IEEE single-precision 32-bit floating point value
FLOAT64	double	IEEE single-precision 64-bit floating point value
ENUMERATED	unsignedInt	Ordered set of values, defined where type is used; custom extensions are allowed
CODED ENUM	unsignedInt	Ordered set of values, defined where type is used; custom extensions shall not be allowed
VISIBLE STRING	string	Unicode character string (instead of ASCII string)	Кусок указан в определении CDC
UNICODE STRING	string	Unicode character string	Кусок указан в определении CDC

Новые OPC XML-DA Коды ошибки

E_61400_25_INSTANCE_NOT_AVAILABLE

E_61400_25_INSTANCE_IN_USE

E_61400_25_ACCESS_VIOLATION

E_61400_25_ACCESS_NOT_ALLOWED_IN_CURRENT_STATE

E_61400_25_PARAMETER_VALUE_INAPPROPRIATE

E_61400_25_PARAMETER_VALUE_INCONSISTENT

E_61400_25_CLASS_NOT_SUPPORTED

E_61400_25_INSTANCE_LOCKED_BY_OTHER_CLIENT

E_61400_25_CONTROL_MUST_BE_SELECTED

E_61400_25_TYPE_CONFLICT

E_FAILED_DUE_TO_COMMUNICATIONS_CONSTRAINT

E_FAILED_DUE_TO_SERVER_CONSTRAINT

Время	Field Value
9:59:55	0
10:00:00	1
10:00:05	1
10:00:10	1
10:00:15	1	Клиент OPC Read (10:00:15,1)
		Клиент МЭК Read (10:00:00,1)

IM TimeStamp атрибуты		Отображение OPC	Ограничения
SecondSinceEpoch		OPC XML-DA dateTime
FractionOfSecond
TimeQuality	LeapSecondsKnown	Не нанесенный на карту
	ClockFailure	Качественная характеристика элемента TimeStamp	"Плохо"
	ClockNotSynchronized	Качественная характеристика элемента TimeStamp	"Сомнительно"
	TimeAccuracy	Не отображенный	Закрепленный к n = 10.

Бит(ы)	AttributeName	Attribute Value	Комментарии
0 to 1	validity	good	Value = 0 0
		invalid	Value = 0 1
		reserved	Value = 1 0
		questionable	Value = 1 1
2	overflow
3	outOfRange
4	badReference
5	oscillatory
6	failure
7	oldData
8	inconsistent
9	inaccurate
10	source
11	test
12	operatorBlocked

ItemName	DataRef.FC/DATRef.FC
ItemPath	" " (empty string)
Type	CODEDENUM (ST(0) | MX(1) | CO(2) | SP(3) | CF(4) | DC(5) | EX(6) | BR(7) | RP(8) | LG(9))

ItemName	Ref. IMClass
ItemPath	" " (empty string)
Type	ENUMERATED LD (Logical Device) (1) | LN (Logical Node) (2) | DO (Data Object) (3) | CDA (DataAttribute or DataAttributeComponent - Composite) (4) | PDA (DataAttribute or DataAttributeComponent - Primitive) (5)

ItemName	Ref. IMType
ItemPath	" " (empty string)
Type	UNICODE STRING
	for a LD:	WPP
	for a LN:	WROT | WMET | WGWN |
	for a DO:	INS | INC | ALM |
	for a CDA:	AnalogueValue | Vector | ....
	for a PDA:	BOOLEAN | INT16 |

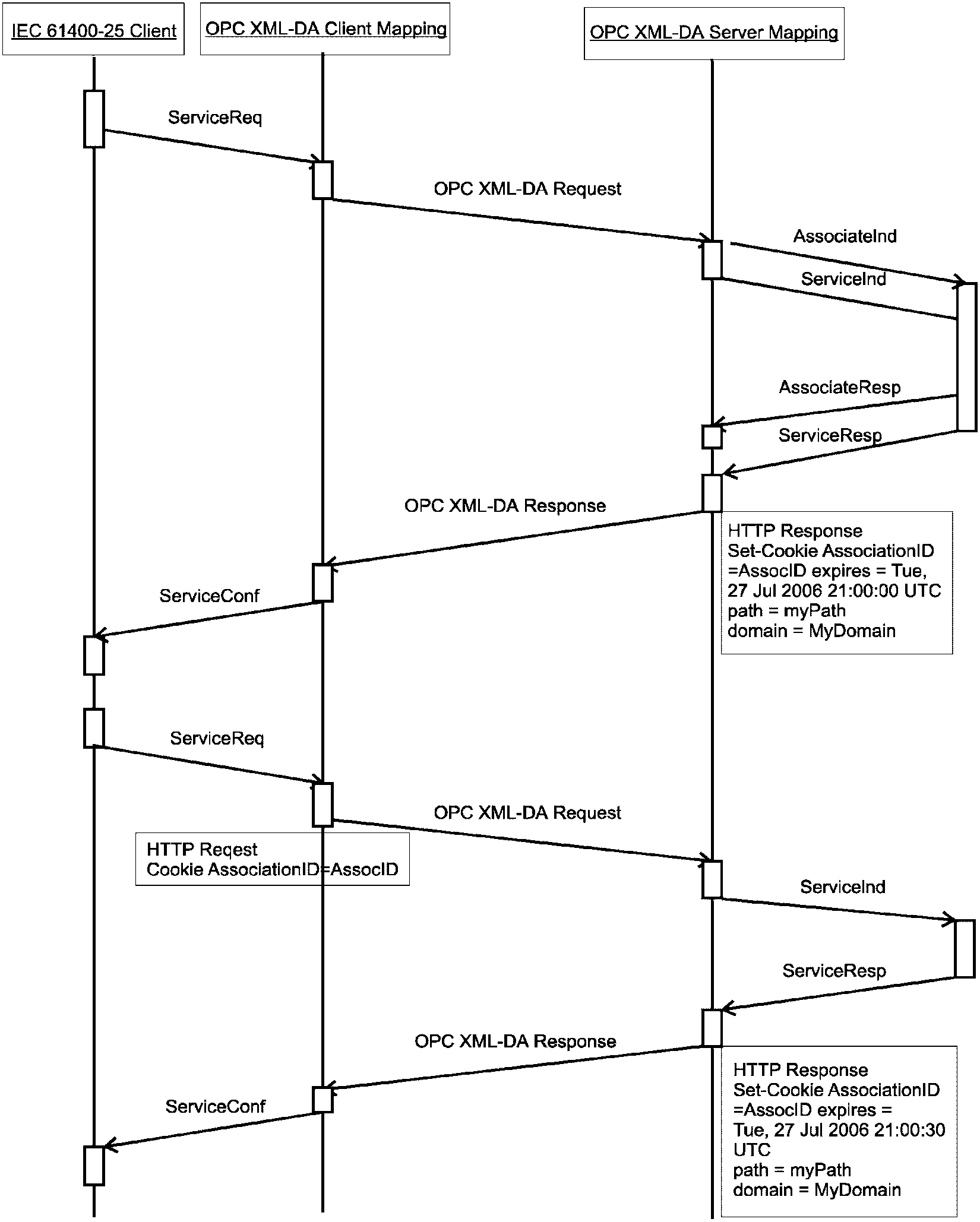

Параметр	Пояснение
AssociationID	Идентификатор ассоциации. Сервер должен послать различные идентификаторы за всеми связями, которые он держит.
Expires	Этот параметр - максимальное Время Существования связи. Формат: Wdy, dd-mmm-yyyy hh:mm:ss по Гринвичу
Path	Сервисы, которые нуждаются в ассоциации.
Domain	URL сервера.

ГОСТ Р 54418.25.2 (ссылающийся на ГОСТ Р МЭК 61850-7-2)	OPC XML-DA	Комментарий
Request	Browse	"LogicalDevice"
- ObjectClass		Файлы не показываются в этом отображении
Response +	BrowseResponse (+)	LDRef
- Reference [1..n]	- Elements: ItemName
Response -	BrowseResponse (-)
- ServiceError	- Errors (OPCErrors)

Параметры GetServerDirectory	OPC XML-DA параметры		M/C/O/I/N	Ограничение
Request	Browse
	E	PropertyNames	N
	@	LocaleID	O
	@	ClientRequestHandle	O
	@	ItemPath	N или " "	Оба без вести пропавшие или оба пустеют
	@	ItemName	N или " "	Оба без вести пропавшие или оба пустеют
	@	ContinuationPoint	O	См. примечание 1
	@	MaxElementsReturned	O	См. примечание 1
	@	BrowseFilter	N
	@	ElementNameFilter	N
	@	VendorFilter	N
	@	ReturnAllProperties	N
	@	ReturnPropertyValues	N
	@	ReturnErrorText	O
Response+	BrowseResponse
	E	BrowseResult	M
	E	Elements	M	Будет существовать так много "Элементов" сколько Логических Устройств в Сервере
	E	Properties	C	Не должен прибыть в запрос
Reference	@	Name	M
	@	ItemPath	M
Reference	@	ItemName	M
	@	IsItem	M
	@	HasChildren	M	Будет "верно"
	E	Errors	N	Не будут появляться в ответе положительной величины
	@	ContinuationPoint	C
	@	MoreElements	C
Response -	BrowseResponse
	E	BrowseResult	M
	E	Elements	N	В отрицательном ответе не должно быть никакого элемента
	E	Properties	N
	@	Name	N
	@	ItemPath	N
	@	ItemName	N
	@	IsItem	N
	@	HasChildren	N
ServiceError	E	PTC Error	M	См. примечание 2
	E	Text	C
	@	ID	M
	@	ContinuationPoint	N
	@	MoreElements	N
Примечания 1 Его использование является дополнительным на стороне клиента. 2 Любой код ошибки, возвращенный в этом обслуживании, должен отобразиться в IEM ServiceError "вышедший из строя из-за сервера".

ГОСТ Р 54418.25.2	OPC XML-DA	Комментарий
Request	Browse
- LDRef	- ItemName
Response +	BrowseResponse (+)
- LNRef [3..n]	- Elements: ItemName
Response -	BrowseResponse (-)
- ServiceError	- Errors (OPCErrors)

GetLogicalDevice Directory parameters	OPC XML-DA параметры		M/C/O/I/N	Ограничение
Request	Browse
	E	PropertyNames	N
	@	LocaleID	O
	@	ClientRequestHandle	O
	@	ItemPath	M
	@	ItemName	M	Строка должна быть ссылкой LogicalDevice
	@	ContinuationPoint	O
	@	MaxElementsReturned	O
	@	BrowseFilter	N
	@	ElementNameFilter	N
	@	VendorFilter	N
	@	ReturnAllProperties	N
	@	ReturnPropertyValues	N
	@	ReturnErrorText	O
Response+	BrowseResponse
	E	BrowseResult	M
	E	Elements	M	Так много "Elements" сколько Logical Nodes должно существовать в Logical Device
	E	Properties	C	Не должен встречаться в запросе
	@	Name	M
	@	ItemPath	M
Reference	@	ItemName	M
	@	IsItem	M
	@	HasChildren	M	Должен быть "true"
	E	Errors	N	Не будут себя проявлять положительно
	@	ContinuationPoint	C
	@	MoreElements	C
Response-	BrowseResponse
	E	BrowseResult	M
	E	Elements	N	Не должно быть элемента с негативным ответом
	E	Properties	N
	@	Name	N
	@	ItemPath	N
	@	ItemName	N
	@	IsItem	N
	@	HasChildren	N
ServiceError	E	Errors	M	См. таблицу Б.17
	E	Text	C
	@	ID	M
	@	ContinuationPoint	N
	@	MoreElements	N
Примечание - E: OPC XML-DA service element; OPC XML-DA attribute.

IEM ServiceError	OPC Error Code
Parameter-value-inappropriate	E_INVALIDITEMNAME, E_UNKNOWNITEMNAME
Failed-due-to-server-constraint	Any other code

ГОСТ Р 54418.25.2 (ссылающийся на ГОСТ Р МЭК 61850-7-2)	OPC XML-DA	Комментарий
Request	Browse
- LNRef	- ItemName
- ACSI class
Response +	BrowseResponse (+)
- InstanceName [1..n]	- Elements: Name
Response -	BrowseResponse (-)
- ServiceError	- Errors (OPCErrors)

Директивные параметры GetLogicalNode	OPC XML-DA параметры		M/C/O/I/N	Ограничение
Request	Browse
	E	PropertyNames	N
	@	LocaleID	O
	@	ClientRequestHandle	O
	@	ItemPath	M	Будет пусто
	@	ItemName	M	Последовательность должна быть ссылкой LogicalNode
	@	ContinuationPoint	O
	@	MaxElementsReturned	O
	@	BrowseFilter	N
	@	ElementNameFilter	N
	@	VendorFilter	N
	@	ReturnAllProperties	N
	@	ReturnPropertyValues	N
	@	ReturnErrorText	O
Response +	BrowseResponse
	E	BrowseResult	M
	E	Элементы	M	Так много "Элементов" сколько Данных должно существовать в Логическом Узле.
	E	Свойства	N
Ссылка	@	Имя	M
	@	ItemPath	M
	@	ItemName	M
	@	IsItem	M	Будет "верно"
	@	HasChildren	M	Будет "верно"
	E	Ошибки	N	Не будут появляться в ответе положительной величины
	@	ContinuationPoint	C
	@	MoreElements	C
Response -	BrowseResponse
	E	BrowseResult	M
	E	Элементы	N	В отрицательном ответе не должно быть никакого элемента
	E	Свойства	N
	@	Имя	N
	@	ItemPath	N
	@	ItemName	N
	@	IsItem	N
	@	HasChildren	N
ServiceError	E	Ошибки	M	См. таблицу Б.20
	E	Текст	C
	@	УДОСТОВЕРЕНИЕ ЛИЧНОСТИ (ID)	M
	@	ContinuationPoint	N
	@	MoreElements	N
E: OPC XML-DA элемент обслуживания @: OPC XML-DA признак

IEM ServiceError	OPC Error Code
Parameter-value-inappropriate	E_INVALIDITEMNAME, E_UNKNOWNITEMNAME
Failed-due-to-server-constraint	Any other code

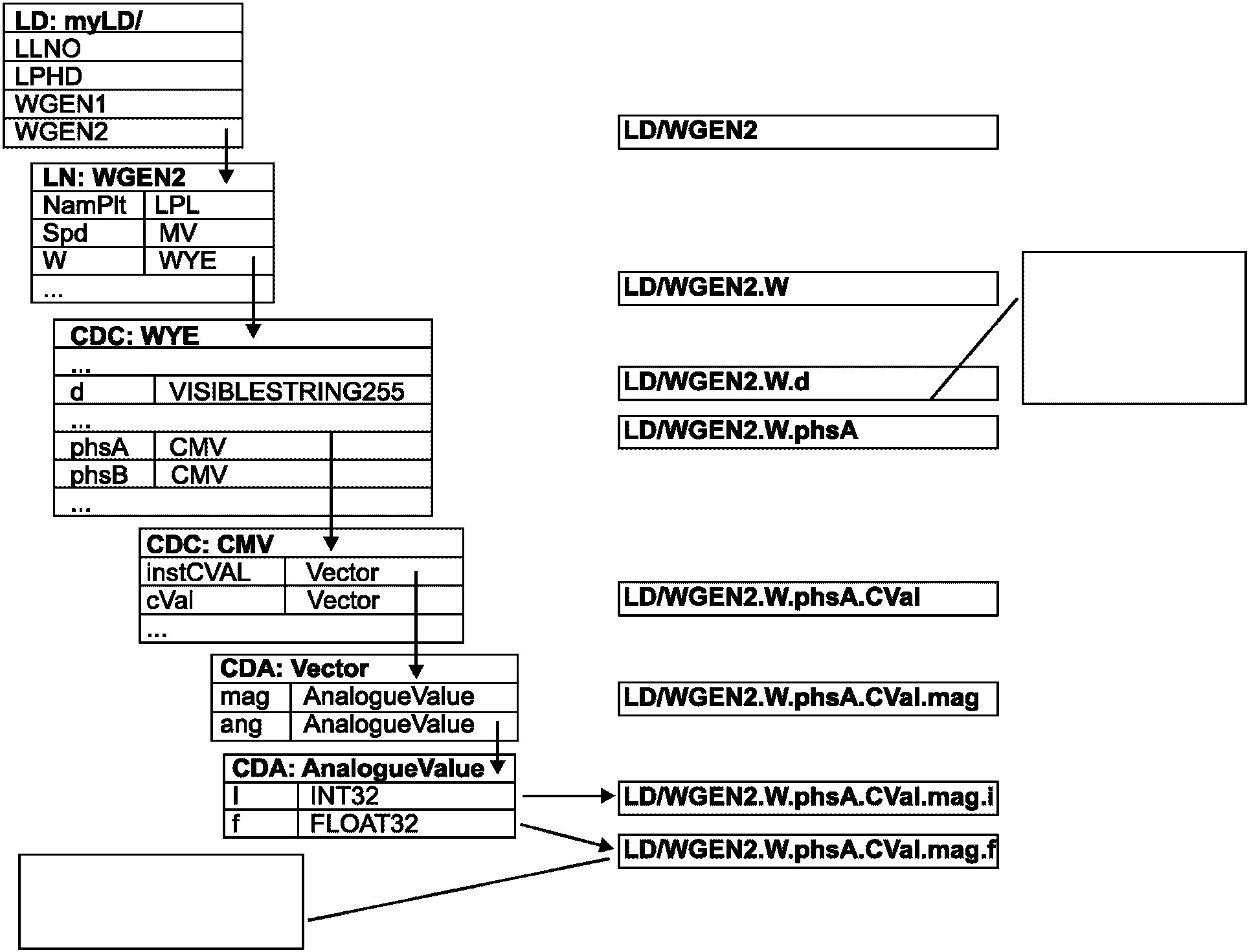

ItemName	LDName/LNName. DataName [.DataName [....]]
ItemPath	FC

ItemName	LDName/LNName. DataName [.DataName [....[DataAttribute[....]]]
ItemPath	FC

ГОСТ Р 54418.25.2 (ссылающийся на ГОСТ Р МЭК 61850-7-2)	OPC XML-DA	Комментарии
Request	Read
- Reference (FCD or FCDA)	- ItemList/Items [1..n]: ItemName, ItemPath
Response +	ReadResponse
- DataAttributeValue[1..n]	- RItemList/Items [1..n]: Value
Response -	BrowseResponse (-)
- ServiceError	- RItemList/Items [1..n]: ResultID - Errors (OPCErrors)

Параметры GetDataValues	OPC XML-DA параметры		M/C/O/I/N	Ограничение
Request	Read
	E	Варианты	M
	@	ReturnErrorText	O
	@	ReturnDiagnosticInfo	O
	@	ReturnItemTime	N
	@	ReturnItemPath	C	Или ItemName и ItemPath или ItemHandle должны быть возвращены в ответе
	@	ReturnItemName	C	Или ItemName и ItemPath или ItemHandle должны быть возвращены в ответе
	@	RequestDeadline	N
	@	ClientRequestHandle	C	Или ItemName и ItemPath или ItemHandle должны быть возвращены в ответе
	@	LocaleID	O
Reference	E	ItemList	M
	@	ItemPath	N
	@	ReqType	N
	@	MaxAge	N
	E	Элементы	M
	@	ItemPath	M	ФК FCD или FCDA
	@	ReqType	N
	@	ItemName	M	ObjectReference Данных
	@	ClientItemHandle	C
	@	MaxAge	N
Response +	ReadResponse
	E	ReadResult	M
	E	RItemList	M
DataAttributeValue	E	Items	M
	E	Diagnostic Info	C
	E	Value	M
	E	Quality	C	См. пояснение в Б.4.6.5.5
	@	Qualifier ValueType	N
	@	ItemPath	C	Если определено в запросе
	@	ItemName	C	Если определено в запросе
	@	ClientItem Handle	C	Если определено в запросе
	@	TimeStamp	M	См. пояснение в Б.4.6.5.4
	@	ResultID	O
	E	Errors	N	Не будут появляться в ответе положительной величины
Response -	ReadResponse
	E	ReadResult	M
	E	RItem List	M
	E	Items	M	Элементы, которые могли быть Ридом (Read), должны появиться
	E	Диагностическая Информация	C
	E	Value	M
	E	Quality	C
	@	Qualifier ValueType	C
	@	ItemPath	C	Если определено в запросе
	@	ItemName	C	Если определено в запросе
	@	Handle ClientItem	C	Если определено в запросе
	@	TimeStamp	N	См. пояснение в Б.4.6.5.4
	@	ResultID	C	Элементы, процесс которых удалось прочитать, включают это поле
ServiceError	E	Errors	M	Будут как определен в Таблице Б.23
	E	Text	O
	@	ID	M
Примечание - E: OPC XML-DA элемент обслуживания; @: OPC XML-DA признак.

IEM ServiceError	OPC Код ошибки
Access-violation	E_ACCESS_DENIED
Parameter-value-inappropriate	E_INVALIDITEMNAME
Parameter-value-inconsistent	E_INVALIDITEMPATH
Parameter-value-inappropriate	E_UNKNOWNITEMNAME
Parameter-value-inconsistent	E_UNKNOWNITEMPATH
Failed-due-to-serve r-constraint	Any other error code

ГОСТ Р 54418.25.2 (ссылающийся на ГОСТ Р МЭК 61850-7-2)	OPC XML-DA	Комментарии
Request	Write
Reference (FCD or FCDA)	ItemList/Items [1..n]: ItemName, ItemPath
DataAttributeValue[1..n]	ItemList/Items [1..n]:Value
Response +
Response -	BrowseResponse (-)
- ServiceError	- Errors (OPCErrors)

Параметры SetDataValues	OPC XML-DA параметры		M/C/O/I/N	Ограничение
Request	Write
	E	Options	M
	@	ReturnErrorText	O
	@	ReturnDiagnosticInfo	N
	@	ReturnItemTime	N
	@	ReturnItemPath	M	Значение должно быть "верным"
	@	ReturnItemName	M	Значение должно быть "верным"
	@	RequestDeadline	N
	@	ClientRequestHandle	O
	E	ItemList
	E	Items	M
	E	Diagnostic Info	N
DataAttributeValue	E	Value	M
	E	Quality	N
	@	ValueType Qualifier	N
Reference	@	ItemPath	M	ФК FCD или FCDA
Reference	@	ItemName	M	ObjectReference Данных
	@	ClientItem Handle	O
	@	TimeStamp	O
	@	ResultID	O
	@	ReturnValuesOnReply	M
Response +	WriteResponse
	E	WriteResult	M
	E	RItemList	M
	E	Items	M	Элементы, которые могли быть написаны, должны появиться
	E	Diagnostic Info	C
	E	Value	C
	E	Quality	C
	@	ValueType Qualifier	N
	@	ItemPath	C
	@	ItemName	C
	@	ClientItem Handle	C
	@	TimeStamp	M
	@	ResultID	O
	E	Errors	N	Не будут появляться в ответе положительной величины
Response -	WriteResponse
	E	WriteResult	M
	E	RItemList	O
	E	Items	O
	E	Diagnostic Info	C
	E	Value	C
	E	Quality	C
	@	Qualifier ValueType	C
	@	ItemPath	C
	@	ItemName	C
	@	ClientItem Handly	C
	@	TimeStamp	C
	@	ResultID	M
ServiceError	E	Errors	M	Будут как определен в таблице Б.26
	E	Text	C
	@	ID	M

IEM ServiceError	OPC Код ошибки
Access-violation	E_ACCESS_DENIED
Access-violation	E_READONLY
Parameter-value-inappropriate	E_INVALIDITEMNAME
Parameter-value-inconsistent	E_INVALIDITEMPATH
Parameter-value-inappropriate	E_UNKNOWNITEMNAME
Parameter-value-inconsistent	E_UNKNOWNITEMPATH
Type-conflict	E_BADTYPE
Failed-due-to-server-constraint	Any other error code

ГОСТ Р 54418.25.2 (ссылающийся на ГОСТ Р МЭК 61850-7-2)	OPC XML-DA	Комментарии
Request	Browse
- DataRef	ItemName
Response +	BrowseResponse (+)
DataAttributeName[0..n] DataName[0..n]	- Elements: Name
Response -	BrowseResponse (-)
- ServiceError	- Errors (OPCErrors)

Параметры GetDataDirectory	OPC XML-DA параметры		M/C/O/I/N	Ограничение
Request	Browse
	E	PropertyNames	O	IMClass
	@	LocaleID	O
	@	ClientRequestHandle	O
	@	ItemPath	M
	@	ItemName	M	Последовательность должна быть ссылкой Данных
	@	ContinuationPoint	O
	@	MaxElementsReturned	O
	@	BrowseFilter	N
	@	ElementNameFilter	N
	@	VendorFilter	N
	@	ReturnAllProperties	N
	@	ReturnPropertyValues	O
	@	ReturnErrorText	O
Response +	BrowseResponse
	E	BrowseResult	M
	E	Elements	M	Должно появиться столько элементов, сколько элементов на первом уровне зависит от Данных
	E	Properties	C	если свойства требуют
	E	Value	M	если свойства требуют
	@	Name	O	если свойства требуют
	@	Description	O	если свойства требуют
	@	ItemPath	M	если свойства требуют
	@	ItemName	M	если свойства требуют
	@	ResultID	N	Не будут появляться в ответе положительной величины
Reference	@	Name	M.
	@	ItemPath	M.
	@	ItemName	M.
	@	IsItem	M.	Будет "верно"
	@	HasChildren	M.	Будет "верно"
	E	PTC Erro	N	Не будут появляться в ответе положительной величины
	@	ContinuationPoint	C
	@	MoreElements	C
Response -	BrowseResponse
	E	BrowseResult	M.
	E	Elements	N	В отрицательном ответе не должно быть никакого элемента
	E	Properties	N
	@	Name	N
	@	ItemPath	N
	@	ItemName	N
	@	IsItem	N
	@	HasChildren	N
ServiceError	E	Errors	M.	см. таблицу Б.29
	E	Text	C
	@	УДОСТОВЕРЕНИЕ ЛИЧНОСТИ	M.
	@	ContinuationPoint	N
	@	MoreElements	N
Примечание - E: OPC XML-DA элемент обслуживания; @: OPC XML-DA признак.

IEM ServiceError	OPC Error Code
Access-violation	E_ACCESS_DENIED
Parameter-value-inappropriate	E_INVALIDITEMNAME
IEM ServiceError	OPC Error Code
Parameter-value-inappropriate	E_UNKNOWNITEMNAME
Failed-due-to-serve r-constraint	Any other error code

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду таблица Б.29.1, а не Б.28.

Имущественное имя	Цель
FC	Получить ФК DataAttributes
IMType	Получить тип атрибутов DataAttriutes и DAComponents

Сервисные параметры CreateDataSet	OPC XML-DA сервис или параметр	Ограничение
Request	Просмотрите услуги запроса
DataSetRefence	-
DSMemberRef [1.. n]	ItemName
Confirmation +	Просмотрите услуги ответа	Если все просматривают услуги succeded
Result
Confirmation -	Просмотрите услуги ответа	Если кто-либо рассматривает, что обслуживание выходило из строя
ServiceError	OPC Errorcode	ServiceError должен быть, как показано в таблице Б.31

IEM ServiceError	OPC XML-DA Код ошибки
Failed-due-to-server-constraint	Internal client error. Client request a persistent DATA-SET
Instance-in-use	Internal client error. Client detects the DATA-SET already exists
Parameter-value-inconsistent	E_INVALIDITEMNAME
	E_INVALIDITEMPATH
Failed-due-to-communication-constraint	Any unmapped error code

IEM ServiceError	OPC XML-DA Код ошибки
Instance-not-available	The DATA-SET requested is not in the list of the DATA-SETs of the client
Access-violation	E_ACCESS_DENIED
Failed-due-to-serve r-constraint	Any unmapped error code

IEM ServiceError	OPC XML-DA ErrorCode
Instance-not-available	The DATA-SET requested is not in the list of the DATA-SETs of the client
Access-violation	E_ACCESS_DENIED
Type-conflict	E_BAD_TYPE
Failed-due-to-serve r-constraint	Any unmapped error code

Признаки OPC	ГОСТ Р 54418.25 ограничения
HoldTime	Около 0
WaitTime	Больше чем 0
EnableBuffering	ВЕРНЫЙ
Примечание - Используя HoldTime и WaitTime нуля, сервер должен немедленно ответить с последним набором обнаруженных изменений.

Request
RcbRef	Не отображенный к коммуникационному обслуживанию
RCBType
ReportIdentifier [0.. 1]	Не отображенный к коммуникационному обслуживанию
ReportEnable [0.. 1]	Не отображенный. ReportEnable всегда считал ВЕРНЫМ
DataSetReference [0.. 1]	Не отображенный к коммуникационному обслуживанию
OptionalFields [0.. 1]	Порядковый номер = N Отметка времени отчета = Y Причина включения = N Имя набора данных = Y Ссылка данных = Y Буферное переполнение = Y EntryID = N Conf-пересмотр = N
BufferTime [0.. 1]	Клиент должен просить SubscriptionPolledRefresh каждый раз, когда этот таймер истекает
TriggerOptions [0.. 1]	dchg = Y qchg = Y dupd = N период надежности = Y общий допрос = N
IntegrityPeriod [0.. 1]	Клиент должен просить SubscriptionPolledRefresh с признаком RequestAllItems набирать к истинному каждый раз, когда таймер истекает
DSMemberRef [1.. n]	Только FCDA, который позволен ссылками basicTypes
Response +
Response-
ServiceError

Параметры AddSubscription	OPC XML-DA параметры		M/C/O/I/N	Ограничение
Request	Subscribe
	@	ReturnValuesInReply	N
	@	SubscriptionPingRate	M
	E	Options	N
	E	ItemList	M
	@	ItemPath	N
	@	ReqType	N
	@	Deadband	N
	@	RequestedSampleTime	C	Местная проблема; M, если недобор на уровне списка
	@	EnableBuffering	M	Всегда "Верный"
	E	Items
DSMemberRef	@	ItemPath	M	ФК FCDA
	@	ReqType	O
DSMemberRef	@	ItemName	M	ObjectReference FCDA
	@	ClientItemHandle	O
	@	Deadband	M	Значение 0
	@	RequestedSampleTime	C	Местная проблема; M., если не набор для каждого элемента на На уровне элемента
	@	EnableBuffering	M	Всегда "Верный"
Ответ +	SubscribeResponse
	@	ServerSubHandle	M
	E	SubscribeResult	M
	E	RItemList	M
	@	RevisedSamplingRate
Ссылка	E	Items	M
	@	RevisedSamplingRate	O
	E	ItemValue	M
	E	Errors	N	Не будут появляться в ответе положительной величины
Ответ -	SubscribeResponse
	@	ServerSubHandle	M
	E	SubscribeResult	M
	E	RItemList	M
	@	RevisedSamplingRate	C
Ссылка	E	Items	M
	@	RevisedSamplingRate	C
	E	ItemValue	M
	E	Errors	M	см. таблицу Б.37
Примечание - E: OPC XML-DA элемент обслуживания; @: OPC XML-DA признак.

HoldTime	0
WaitTime	0
ReturnAllItems	Верный

HoldTime	0
WaitTime	0
ReturnAllItems	Ложный

IEM ServiceError	Код ошибки OPC
Instance-not-available	E_INVALIDITEMNAME
Parameter-value-inappropriate	E_INVALIDITEMPATH
Instance-not-available	E_UNKNOWNITEMNAME
Parameter-value-inappropriate	E_UNKNOWNITEMPATH
Failed-due-to-server-constraint	Любой другой код ошибки

RemoveSubscription параметры	OPC XML-DA		M/C/O/I/N
Request	SubscriptionCancel
	@	ServerSubHandle	M
RCB Ref	@	ClientRequestHandle	M
Response +	SubscriptionCancel Response
	@	ClientRequestHandle	M
Response -	SubscriptionCancel Response
	@		M
Примечание - E: OPC XML-DA элемент обслуживания; @: OPC XML-DA атрибут.

IEM ServiceError	Код ошибки OPC
"Случай, не доступный"	E_NOSUBSCRIPTION
R-ограничение "Failed-due-to-server-constraint"	E_SERVERSTATE, любой другой кодекс короткого замыкания

Report	Ограничение
RptID	Включенный в сторону клиента картографией
OptFlds	Включенный в сторону клиента картографией
SeqNum	Недоступный
SubSeqNum	Недоступный
MoreSegmentsFollow	Не используемый
DatSet	Если требующийся в OptFlds, то это должно быть включено в сторону клиента картографией
BufOvfl	Доступный
ConfRev	Недоступный
TimeOfEntry	Доступный
DataRef	Доступный
Value	Доступный
ReasonCode	Недоступный

Параметры отчета	OPC XML-DA параметры		M/C/O/I/N	Ограничение
	SubscriptionPolledRefresh
	@	HoldTime	M	Набор к 0
	@	WaitTime	M	Набор к 0
	@	ReturnAllItems	M	Зависит от случая
	E	Options
	E	ServerSubHandle	M
Report	Ответ SubscriptionPolledRefresh
BufferOverflow	@	DataBufferOverflow
	E	SubscriptionPolledRefreshResult	M
	E	InvalidServerSubHandles	M
	E	RitemList	M
	@	SubscriptionHandle	M
Параметры отчета	OPC XML-DA параметры		M/C/O/I/N	Ограничение
DataRef и DataValue	E	Items	M
	E	Errors	M
Примечание - -E: OPC XML-DA элемент обслуживания; @: OPC XML-DA атрибут

ГОСТ Р 54418.3 (ГОСТ Р МЭК 61850-7-2) CtlModels	Поддерживаемый
1 прямое управление "с нормальной безопасностью"	Y
2 sbo-контроля "с нормальной безопасностью"	Y
3 прямое управление "с расширенной безопасностью"	Y
4 sbo-контроля "с расширенной безопасностью"	Y

ГОСТ Р 54418.3 (ГОСТ Р МЭК 61850-7-2)	Поддерживаемый
Browse	Y
SelectWithValue	Y
Operate	Y
TimeActivatedOperate	Y
Cancel	Y
CommandTermination	Y

Сервисный параметр контроля	Собственность элемента обычая writeable
	ItemName	ItemPath	ГОСТ Р 54418.2 BasicType
T	DataRef.ctlVal.t	CO	TimeStamp
Проверка	DataRef.ctlVal.test	CO	Булевый
Проверить	DataRef.ctlVal.check	CO	CodedEnum
	DataRef.ctlVal.service	CO	ENUMERATED (работайте | taOperate |sbo |sbow |cancel), 1 = работают 2 = taOperate 3 = sbo 4 = sbow 5 = cancel
AddCause DataRef.ctlVal. cmdState		CO	ENUMERATED (не в использовании | команда выполнения | измененный на состояние | AddCause) 0= нет 1= команда выполнения 2= измененный на состояние (к требуемому значению и выходной мощности дезактивирован), AddCause =, если таймер истек, но состояние, не изменялся на требуемое значение; выходная мощность дезактивирована
TimOperRsp DataRef.operTm. taoState		CO	ENUMERATED (не в использовании | waiting/timer-activated | выполненный командой | AddCause) 0 = нет 1 = ставивший под напряжение таймером 2 = выполненный командой AddCause: если таймер истек, но требуемое срабатывание не могло бы быть вызвано
Примечания 1 DataRef используется в качестве placeholder для ObjectReference любых данных управления. 2 Если сервис CommandTermination не поддержан сервером, то собственность элемента "cmdState" не должна быть обеспечена ни для какого объекта контроля. 3 Если обязательный сервис Operate - единственный сервис контроля, который поддерживается сервером, собственность элемента "service" не должна быть обеспечена. 4 Если сервер не поддерживает сервис TimeActivatedOperate, то собственность элемента "taoState" не должна быть обеспечена. 5 Значения свойств элемента "cmdState" и "taoState" не должны быть установлены с контролем отрицательных ответов. "cmdState" должен только присутствовать в тех управляемых объектах, где используется расширенная модель безопасности. Большинство сервисов контроля отображено в Write сервисе. Записанная специальная характеристика элемента "service" добавлена, чтобы определить необходимый сервис контроля.

AddCause	AddCause	Расширенный Код ошибки OPC	Перечисленное Значение
Select-failed	Избранно-неудавшийся	E_ADDCAUSE_SELECT_FAILED	3
Invalid-position	Недействительное положение	E_ADDCAUSE_INVALID_POSITION	4
Position-reached	Достигнутый положением	E_ADDCAUSE_POSITION_REACHED	5
Parameter-change-in-execution	Параметр изменяется в выполнении	E_ADDCAUSE_PARAMETER_CHANGE_IN_EXEC	6
Step-limit	Неродной предел	E_ADDCAUSE_STEP_LIMIT	7
Command-already-in-execution	Команда уже в выполнении	E_ADDCAUSE_COMMAND_ALREADY_IN_EXEC	8
Abortion-by-cancel	Прекращение отменой	E_ADDCAUSE_BY_CANCEL	9
Time-limit-over	Время - предел	E_ADDCAUSE_TIME_LIMIT_OVER	10

ГОСТ Р 54418.3 параметра	OPC XML-DA Элемента/свойство Элемента	Ограничение
ControlObjectReference		ItemName управляемого объекта. ItemPath = "KO"
	DataRef.ctlVal.service	"sbo"

Особенные свойства элемента Writeable	Значение	Значение
DataRef.operTm.taoState	"0"	Нет
DataRef.ctlVal.cmdState	"0"	Нет

Параметр ГОСТ Р 54418.3	OPC XML-DA Элемента/свойство Элемента	Ограничение
ControlObjectReference		ItemName управляемого объекта. ItemPath = "KO"
Value	DataRef.ctlVal DataRef.origin DataRef.ctlNum DataRef.operTm
T	DataRef.ctlVal. T
Test	DataRef.ctlVal. Проверка
Check	DataRef.ctlVal. Проверить
	DataRef.ctlVal.service	"sbow"

Особое свойство элемента Writeable	Значение	Значение
DataRef.operTm.taoState	"0"	Нет
DataRef.ctlVal.cmdState	"0"	Нет

Параметр ГОСТ Р 54418.3	OPC XML-DA Элемента/свойство Элемента	Ограничение
ControlObjectReference		ItemName управляемого объекта ItemPath = "KO"
T	DataRef.ctlVal. T
Проверка	DataRef.ctlVal. Проверка
	DataRef.ctlVal.service	"отменить"

Особое свойство элемента Writeable	Значение	Значение
DataRef.operTm.taoState	"0"	Нет
DataRef.ctlVal.cmdState	"0"	Нет

ГОСТ Р МЭК 61850-7-2 ServiceError	Код ошибки OPC
Not-supported	E_NOTSUPPORTED
Object-not-selected	E_SERVERSTATE
Access-violation	E_ACCESS_DENIED
Instante-not-available	E_UNKNOWNITEMNAME

Параметр ГОСТ Р 54418.3	OPC XML-DA Элемента/собственность Элемента	Ограничение
ControlObjectReference		ItemName управляемого объекта. ItemPath = "KO"
Value	DataRef.ctlVal DataRef.origin DataRef.ctlNum
T	DataRef.ctlVal. T
Test	DataRef.ctlVal. Проверка
Check	DataRef.ctlVal. Проверить
	DataRef.ctlVal.service	"прекратить"

Особое свойство элемента Writeable	Значение	Значение	Ограничение
DataRef.operTm.taoState	"0"	Нет
DataRef.ctlVal.cmdState	"0"	Нет	Если Operate используется в пределах модели контроля с нормальной безопасностью
	"1"	выполнение команды	Если Operate используется в пределах модели контроля с расширенной безопасностью

ГОСТ Р МЭК 61850-7-2 ServiceError	Код ошибки OPC
Not-supported	E_NOTSUPPORTED
Object-not-selected	E_SERVERSTATE
Access-violation	E_ACCESS_DENIED
Instante-not-available	E_UNKNOWNITEMNAME
Failed-due-to-server-constraint	Любой другой Код ошибки OPC

Собственность элемента обычая Writeable	Значение	Значение	Ограничение
DataRef.operTm.taoState	"0"	Нет
DataRef.ctlVal.cmdState	"0"	Нет	Если Operate используется в пределах простой модели контроля за безопасностью

ГОСТ Р 54418.25.3 параметр	OPC XML-DA элемент/свойство элемента	Заключение
ControlObjectReference (Ссылка контроля объекта)		ItemName (имя элемента) контролируемого объекта ItemPath="CO"
Value (Значение)	DataRef.ctlVal DataRef.origin DataRef.ctlNum DataRef.operTm
T	DataRef.ctlVal.T
Test (Тест)	DataRef.ctlVal.Test
Check (Проверка)	DataRef.ctlVal.Check
	DataRef.ctlVal.service	"taOperate"

Writeable Custom Item Property (Вводимые пользовательские настройки элемента)	Value (Значение)	Meaning (Смысл)	Constraint (Заключение)
DataRef.operTm.taoState	"1"	Waiting/timer activated ожидание/активация
DataRef.ctlVal.cmdState	"0"	Not-in-use (не используется)

ГОСТ Р МЭК 61850-7-2 ServiceError	OPC Error Code (код ошибок)
Not-supported (не-поддерживается)	E_NOTSUPPORTED
Object-not-selected (объект-не-выделен)	E_SERVERSTATE
Access violation (ошибка доступа)	E_ACCESSDENIED
Instante-not-available (в данный-момент-не-доступно)	E_UNKNOWNITEMNAME
Failed-due-to-server-constraint (отказ-по-заключению-сервера)	Any other OPC error name

Вводимые пользовательские настройки элемента	Значение	Смысл	Заключение
DataRef.operTm.taoState	"2"	Command-executed команда выполнена
DataRef.ctlVal.cmdState	"0"	Not-in-use не используется	Если TimeActivatedOperate используется в простой наружной модели управления
	"1"	Executing-command команда выполнения	Если TimeActivatedOperate используется в нормальной наружной модели управления

Вводимые пользовательские настройки элемента	Значение	Смысл	Заключение
DataRef.operTm.taoState	AddCause Дополнительная причина

Параметр ГОСТ Р 54418.3	OPC XML-DA элемент/свойство элемента	Заключение
ControlObjectReference		ItemName of the controllable object. ItemPath = "CO"
T	DataRef.ctlVal.T
Test	DataRef.ctlVal.Test
	DataRef.ctlVal.cmdState	"status-changed"

Параметр ГОСТ Р 54418.3	OPC XML-DA элемент/свойство элемента	Заключение
ControlObjectReference		ItemName of the controllable object. ItemPath = "CO"
T	DataRef.ctlVal.T
Test	DataRef.ctlVal.Test
AddCause	DataRef.ctlVal.cmdState	AddCause error codes

OSI model layer	Specification			M/O
	Name	Service specification	Protocol specification
Application Заявка	OPC XML-DA	OPC XMLDA 1.01		M
	SOAP	[8]		M
	Hypertext Transfer Protocol HTTP/1.1	[18]		M
Presentation Презентация	-	-	-	-
Session Сессия	-	-	-	-
Transport Транспорт	Transport Layer Secure (TLS)	[20]		O
	Internet Control Message Protocol (ICMP)	[11]		M
	Transmission Control Protocol (TSP)	[12]		M
Network Сеть	Internet Protocol (IP)	[10]		M
	Address Resolution Protocol (ARP)	[13]		M
Data Link Канал данных	Реализация специфична и выходит за рамки ГОСТ Р 54418.25			-
Physical Физический	Реализация специфична и выходит за рамки ГОСТ Р 54418.25			-
Примечание - Использование HTTPS (SSL) специфично и выходит за рамки данного отображения.

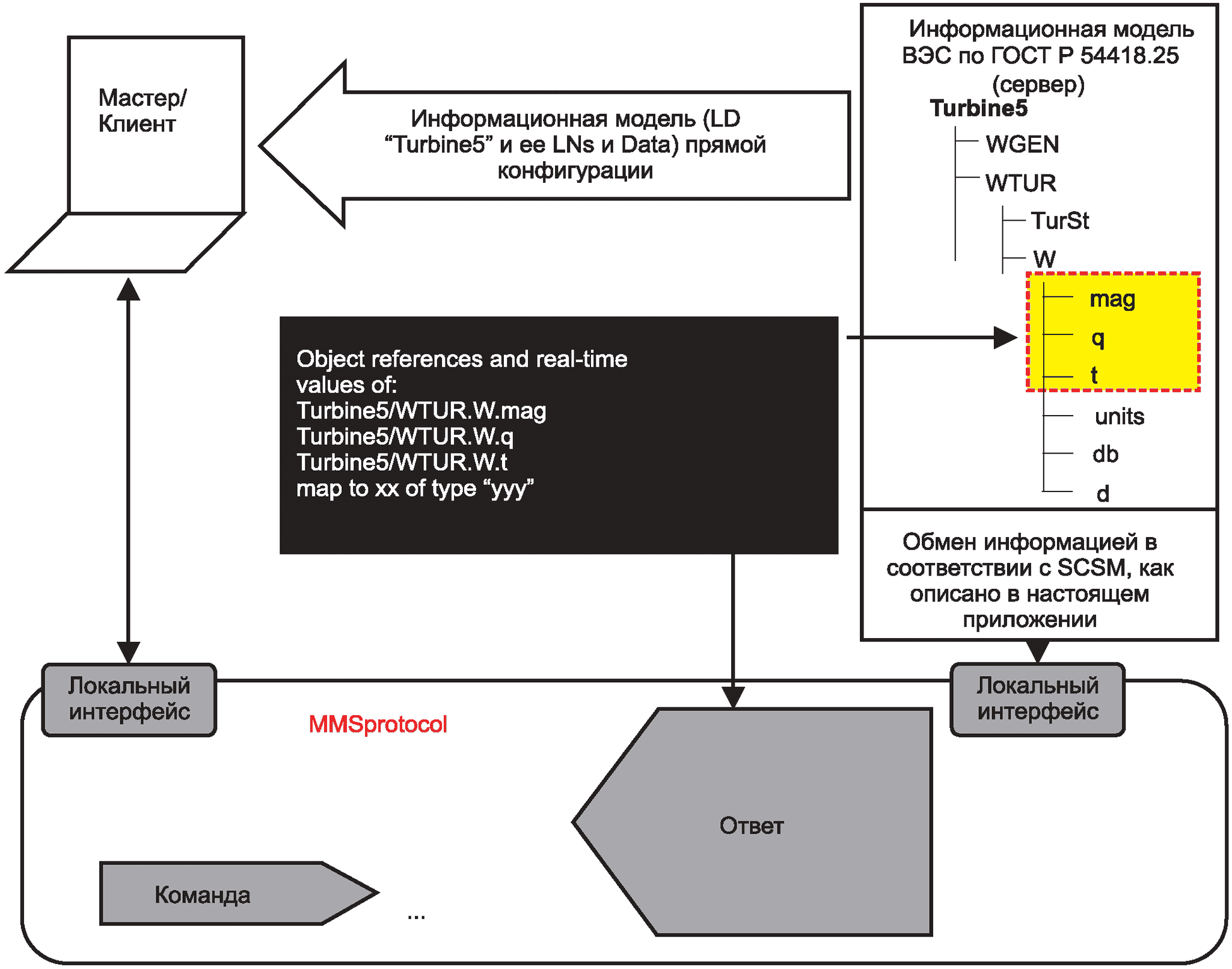

ГОСТ Р 54418.25.3 IM Class ГОСТ Р 54418.25.3 IEM Class	ГОСТ Р 54418.25.3 IEM Services	M/O	Отображение	Серия стандартов [23] model/services
SERVER (сервер)			Y (да)	Server
	GetServerDirectory	O	Y	GetNameList (вывод имени)
ASSOCIATION (связь)				Application association (связь с приложением)
	Associate (связать)	M	Y	Initiate (инициировать)
	Release (выпустить)	M	Y	Conclude (выводить)
	Abort (прервать)	O	Y	Abort (прервать)
				Reject (отклонить)
				Cancel (отменить)
				Identify (идентифицировать)
LOGICAL-DEVICE (логический аппарат)			Y	Domain (домен)
	GetLogical DeviceDirectory	O	Y	GetNameList
LOGICAL-NODE (логический узел)			Y
	GetLogical DeviceDirectory	O	Y	GetNameList
DATA (данные)
	GetDataValues	M	Y	Read
	SetDataValues	M	Y	Write
	GetDataDirectory	O	Y	GetVariableAccessAttribute
	GetDataDefinition	O	Y	GetVariableAccessAttribute
DATA-SET (файл)
	GetDataSetValues	M	Y	Read
	SetDataSetValues	O	Y	Write
	CreateDataSet	O	Y	DefineNamedVariableList
	DeleteDataSet	O	Y	DeleteNamedVariableList
	GetDataSetDirectory	O	Y	GetVariableListAttributes
REPORTING (отчет)				NamedVariable
	Report			information Report
	GetBRCBValues	O	Y	Read
	SetBRCBValues	O	Y	Write
	GetURCBValues	O	Y	Read
	SetURCBValues	O	Y	Write
	AddSubscription	O	Y	(DefineNamedVariableList)
				Write (to RCB)
	RemoveSubscription	O	Y	Write (to RCB)
				(DeletNamedVariableList)
LOG-CONTROL-BLOCK (блок записи)			Y	NamedVariable
	GetLCBValues	O	Y	Read
	SetLCBValues	O	Y	Write
LOG (регистратор)			Y	Journal
	GetLogStatusValues	O	Y	InitializeJournal
	QueryLogByTime	O	Y	ReadJournal
	QueryLogAfter	O	Y	ReadJournal
CONTROL (управление)				Control
	Select	O	Y	Write
	SelectWithValue	O	Y	Write
	Cancel	O	Y	Write
	Operate	M	Y	Write
	CommandTermination	O	Y	information Report
	TimeActivatedOperate	O	Y	Write

AddSubscription parameters	MMS service or parameter	Заключение
Request	DefineNamedVariableList request
	service
DataSetReference	variableListName
DSMemberRef[1 .. n]	listOfVariable
Response+	DefineNamedVariableList response
	service
Response-
ServiceError	MMS Service Error	См. таблицу В.5

AddSubscription parameters	MMS service or parameter	Заключение
Request	Write request service
ClientHandle	VariableAccessSpecification
	(ListOfVariable)
RCBType	VariableAccessSpecification
	(ListOfVariable)
	MMS Data Resv of the referenced IURCB См. ГОСТ Р МЭК 61850-7-2 (подраздел 14.2)	Появляется только если RCBType указывает RCB тип URCB
ReportIdentifier [0 .. 1]	MMS Data RptID of the referenced BRCB/URCB См. ГОСТ Р МЭК 61850-7-2 (подраздел 14.2)
DataSetReference [0 .. 1]	MMS Data DatSet of the referenced BRCB/URCB См. ГОСТ Р МЭК 61850-7-2 (подраздел 14.2)
OptionalFields [0 .. 1]	MMS Data OptFlds of the referenced BRCB/URCB См. ГОСТ Р МЭК 61850-7-2 (подраздел 14.2)
BufferTime [0 .. 1]	MMS Data BufTm of the referenced BRCB/URCB См. ГОСТ Р МЭК 61850-7-2 (подраздел 14.2)
TriggerOptions [0 .. 1]	MMS Data
	TrgOp of the referenced BRCB/URCB
	См. ГОСТ Р МЭК 61850-7-2 (подраздел 14.2)
IntegrityPeriod [0 .. 1]	MMS Data
	IntgPd of the referenced BRCB/URCB
	См. ГОСТ Р МЭК 61850-7-2 (подраздел 14.2)
Response+	Write response services
	Success on all the elements
Response-	Write response services
ServiceError	Failure on any of the elements	см. таблицу В.5
Примечание - Элемент Resv будет включен вследствие того, что некоторые сервисы требует предварительную резервацию Unbuffered ReportControlBlock перед открытием доступа к их настройкам.

AddSubscription parameters	MMS service or parameter	Заключение
Request	Write request service
ClientHandle	VariableAccessSpecification
	(ListOfVariable)
RCBType	VariableAccessSpecification
	(ListOfVariable)
ReportEnable [0 .. 1]	MMS Data
	RptEna of the referenced BRCB/URCB См. ГОСТ Р МЭК 61850-7-2 (подраздел 14.2)
Response+	Write response services
	Success
Response-	Write response services
ServiceError	Failure	см. таблицу В.5

IEM service error	MMS service error		Пояснение
	Error class (класс ошибки)	Error code (код ошибки)
Instance-in-use (объект используется)	Definition (описание)	Object-exists (объект существует)	Набор данных существует
Parameter-value-inconsistent (значение-параметр несовместимо)	Definition	Invalid-address (неправильный адрес)	ссылка неверна
Parameter-value-inappropriate (неподходящее значение-параметр)	Resource (ресурс)	Memory-unavailable (память недоступна)	Число DSMemberRefs выше чем максимально допустимое устройством
	MMS DataAccessError
access-violation (ошибка доступа)	Object-access-denied (доступ отклонен)		Клиент не имеет прав к доступу
Parameter-value-inappropriate	Object-non-existing (объект не существует)		Указанный клиентом RCB не существует
Instance-in-use	Temporarily-unavailable (временно недоступен)		RCB уже используется клиентом
Parameter-value-inconsistent	Object-value-invalid (значение неверно)		Другие параметры не поддерживаются

AddSubscription parameters	MMS service or parameter	Заключение
Request (запрос)	Write request service (запрос)
ClientHandle (ручное управление)	VariableAccessSpecification. (ListOfVariable) (список переменных)
RCBType (модель RCP)	VariableAecessSpecification. (ListOfVariable) (список переменных)
ReportEnable [0..1]	MMS Data RptEna относящиеся к BRCB/URCB См. ГОСТ Р МЭК 61850-7-2 (подраздел 14.2)
	MMS Data RptEna относящиеся к BRCB/URCB См. ГОСТ Р МЭК 61850-7-2 (подраздел 14.2)	Появляется только если RCBType указывает RCB тип URCB
Response+ (положительный ответ)	Write response services
	Success (успех)
Response- (отрицательный ответ)	Write response services
	Failure (сбой)	См. таблицу В.8

AddSubscription parameters	MMS service or parameter	Заключение
Request (запрос)	DeleteNamedVariableList request service (запрос сервиса)
ClientHandle (ручное управление)	ListOfVariableListName
Response+ (положительный ответ)	DeleteNamedVariableList response service (ответ сервиса)
	numberDeleted
Response- (отрицательный ответ)	Write response services
	MMS ServiceError	См. таблицу В.8

IEM service error	MMS service error		Пояснение
	Error class (класс ошибки)	Error code (код ошибки)
Instance-in-use (объект используется)	Definition (описание)	Object-undefined (объект неопределен)	Набор данных не существует
access-violation (ошибка доступа)	Access (доступ)	Object-access-denied (доступ отклонен)	Набор данных не может быть удален вследствие прав доступа или преднастройки
Parameter-value-inappropriate (неподходящее значение-параметр)	Service (сервис)	Object-state-conflict (ошибка статуса объекта)	Набор данных не может быть удален, т.к. используется управляющим блоком
	MMS DataAccessError
access-violation (ошибка доступа)	Object-access-denied (доступ отклонен)		Клиент не имеет прав к доступу или выполнять запрашиваемую операцию
Parameter-value-inappropriate (значение-параметр несовместимо)	Object-non-existing (объект не существует)		Указанный клиентом RCB не существует
Instance-in-use	Temporarily-unavailable (временно недоступен)		RCB уже используется клиентом

IEM QueryLogByTime request		MMS ReadJournal-Request
Parameter	Type	Parameter	MMS definition
Log Reference	ObjectReference	journalName	ObjectName
RangeStartTime	EntryTime	startingTime	TimeOfDay
RangeStopTime	EntryTime	endingTime	TimeOfDay
DataFilter [1 .. n]	ObjectReferences	listOfVariables	Sequence of VisibleStrings

ИС NORMPROD: примечание. Абзац приведен в соответствии с официальным текстом документа.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду таблица В.10, а не В.9.

IEM QueryLogAfter request		MMS ReadJournal-Request
Parameter	Type	Parameter	MMS definition
Log Reference	ObjectReference	journalName	ObjectName
EntryToStartAfter	EntryTime	timeSpecfication	TimeOfDay
Entry	EntryID	entrySpecification	OCTET STRING
DataFilter [1 .. n]	ObjectReferences	listOfVariables	Sequence of VisibleStrings

OSI model layer	Specification			m/o
	Name	Service specification	Protocol specification
Application	Manufacturing Message Specification	[24]	[25]	m
	Association ControlService Element	[26]	[27]	m
Presentation	Connection Oriented	[28]	[29]	m
	Presentation
	Abstract Syntax	ГОСТ Р ИСО 8324	ГОСТ Р ИСО/МЭК 8825-1	m
Session	Connection Oriented	ГОСТ Р ИСО 8326	[30]	m
	Session

OSI Model Layer	Specification			m/o
	Name	Service specification	Protocol specification
Transport	ИСО Transport on top of TCP	[38]		m
	Internet Control Message Protocol (ICMP)	[11]		m
	Transmission Control Protocol (TCP)	[12]		m
Network	Internet Protocol	[10]		m
	An Ethernet Address Resolution Protocol (ARP)	[13]		m
DataLink	Реализация специфична и выходит за рамки серии стандартов ГОСТ Р 54418.25			-
Physical				-

ГОСТ Р 54418.25.2 IM Class ГОСТ Р 54418.25.3 IEM Class	ГОСТ Р 54418.25.3 IEM Services	M/O	Включенный в отображение	Maps to ГОСТ Р МЭК 60870-5 Services
SERVER				Outstation (управляемая станция)
	GetServerDirectory	O	N	n.a. (добавляется дополнительно службами за пределами ГОСТ Р МЭК 60870-5-104) <a>
ASSOCIATION				Connection
	Associate	M	Y	Establish; ГОСТ Р МЭК 60870-5-104, subclause 7.1 Station initialization
	Abort	O	N	n.a.a.
	Release	O	Y	Close; ГОСТ Р МЭК 60870-5-104, subclause 7.1 Station initialization
LOGICAL-DEVICE				CASDU
	GetLogicalDeviceDirectory	O	N	n.a. (добавляется дополнительно службами снаружи ГОСТ Р МЭК 60870-5-104).
LOGICAL-NODE
	GetLogicalNodeDirectory	O	N	n.a. (добавляется дополнительно службами снаружи ГОСТ Р МЭК 60870-5-104) <a>
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 7.4.14 ГОСТ Р МЭК 60870-5-101-2006, а не ГОСТ Р МЭК 60870-5-104-2004.
DATA
	GetDataValues	M	Y	Read command ASDU TI <102> (Read процедура определенная в ГОСТ Р МЭК 60870-5-104, subclause 7.4.14).
	SetDataValues	M	Y	ASDU TI <111 > " Параметр измеренного значения, масштабируемого значения " или ASDU TI <112> " Параметр измеренного значения, короткого значения с плавающей точкой " опционально используется для установки атрибута db из CDCs MV и CMV (процедура загрузки параметра определяется в ГОСТ Р МЭК 60870-5-101, subclause 7.4.9)
	GetDataDirectory	O	N	n.a. (добавляется дополнительно службами снаружи ГОСТ Р МЭК 60870-5-104) <a>
	GetDataDefinition	O	N	n.a. (добавляется дополнительно службами снаружи ГОСТ Р МЭК 60870-5-104) <a>
DATA-SET
	GetDataSetValues	M	N
	SetDataSetValues	O	N
	CreateDataSet	O	N
	DeleteDataSet	O	N
	GetDataSetDirectory	O	N
REPORTING
	AddSubscription	O	N
	RemoveSubscription	O	N
	Report	O	Y	Непосредственная передача с применяемым ASDUs <b>
BRCB
	GetBRCBValues	O	N
	SetBRCBValues	O	N
URCB
	GetURCBValues	O	N
	SetURCBValues	O	N
LOG
	GetLogStatusValues	O	N
	QueryLogByTime	O	N
	QueryLogAfter	O	N
	SetLCBValues	O	N

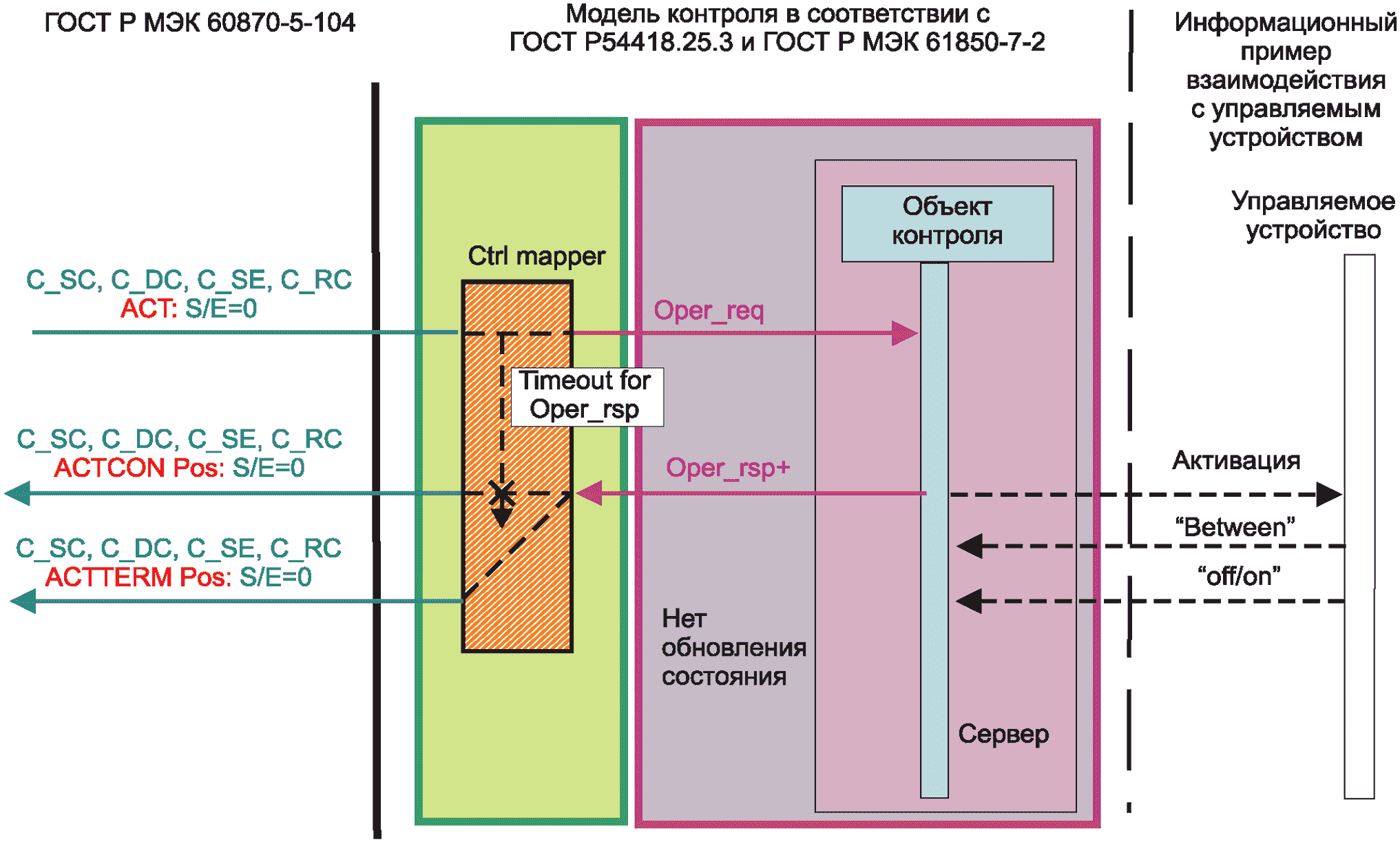

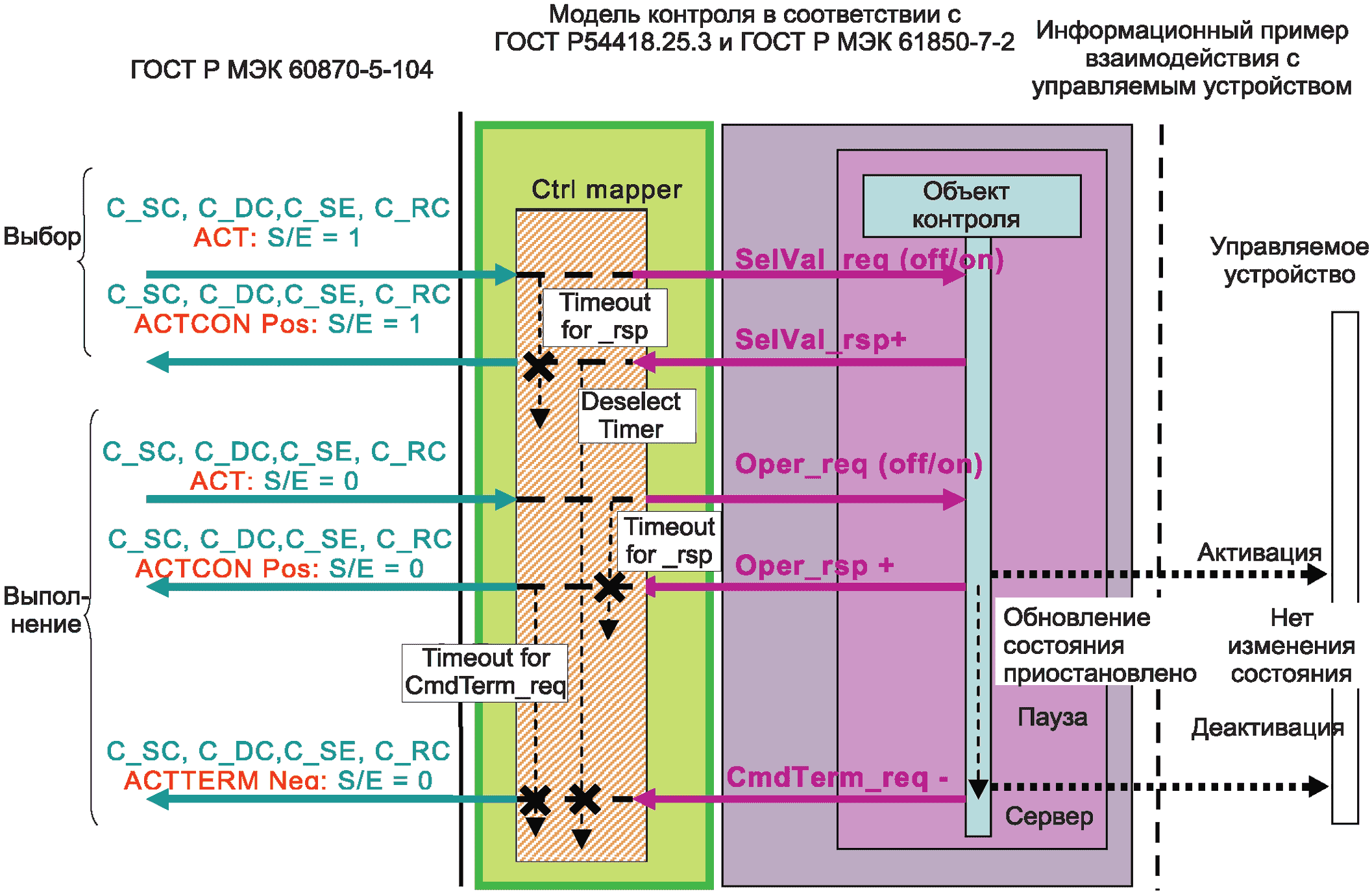

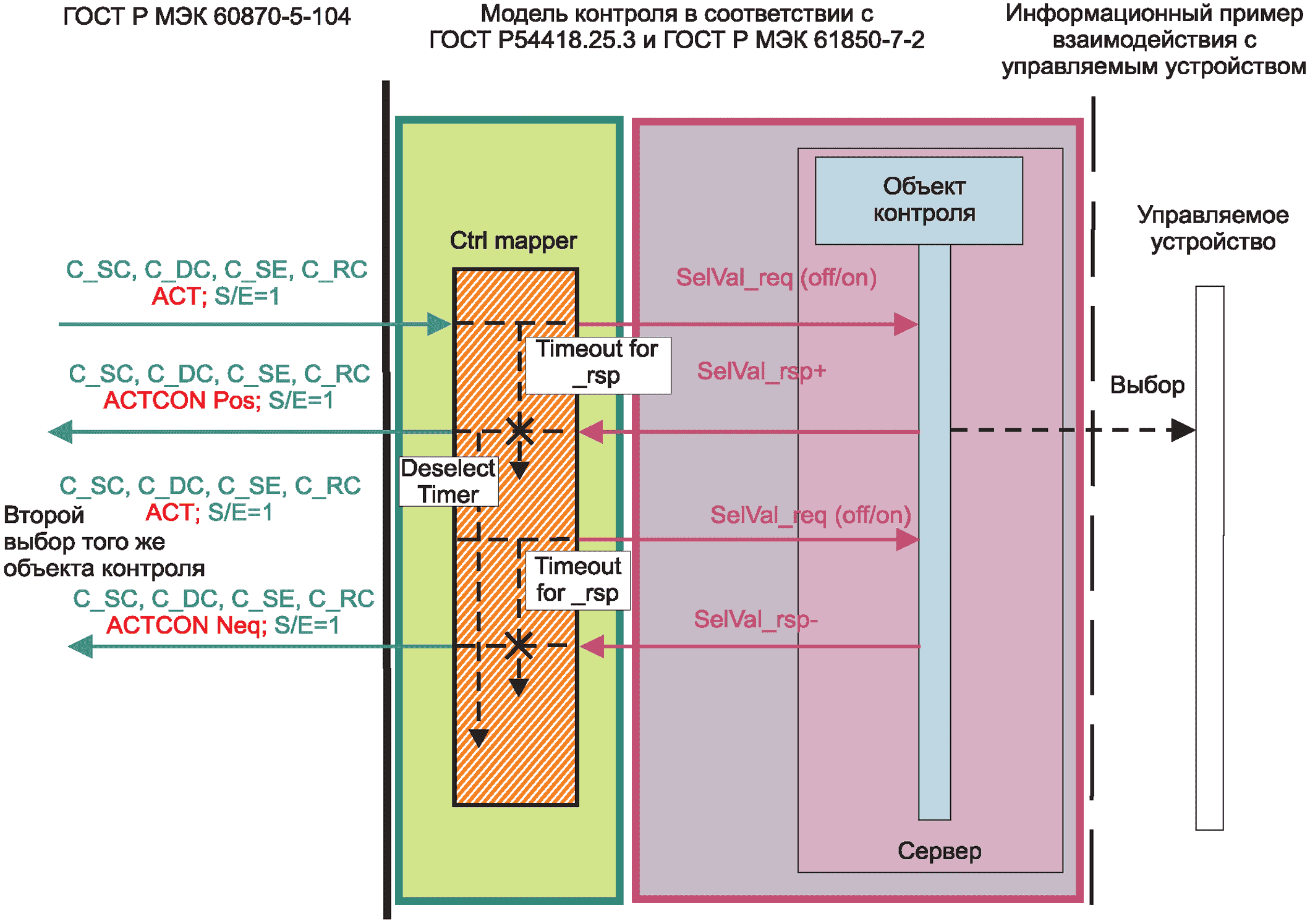

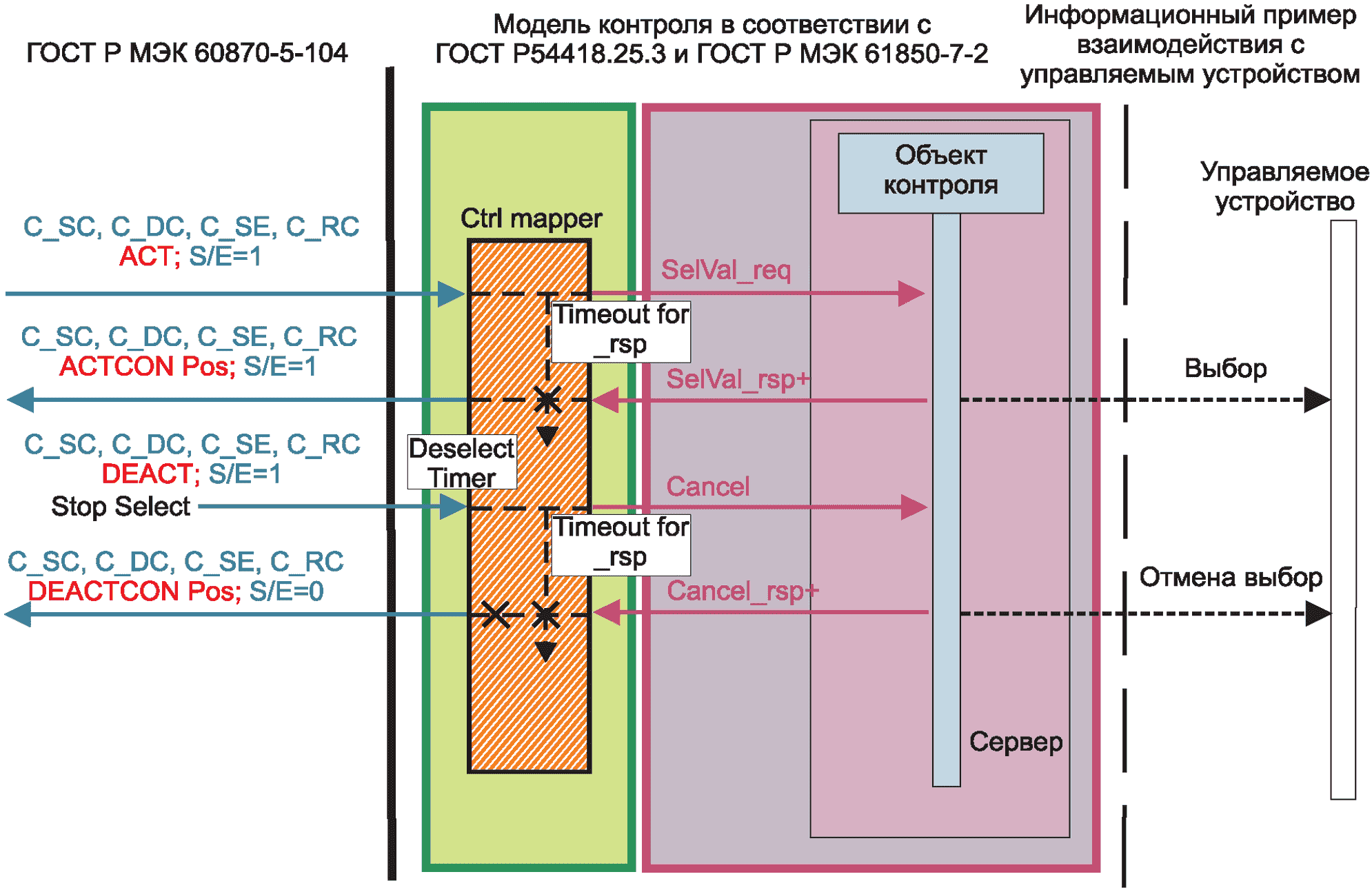

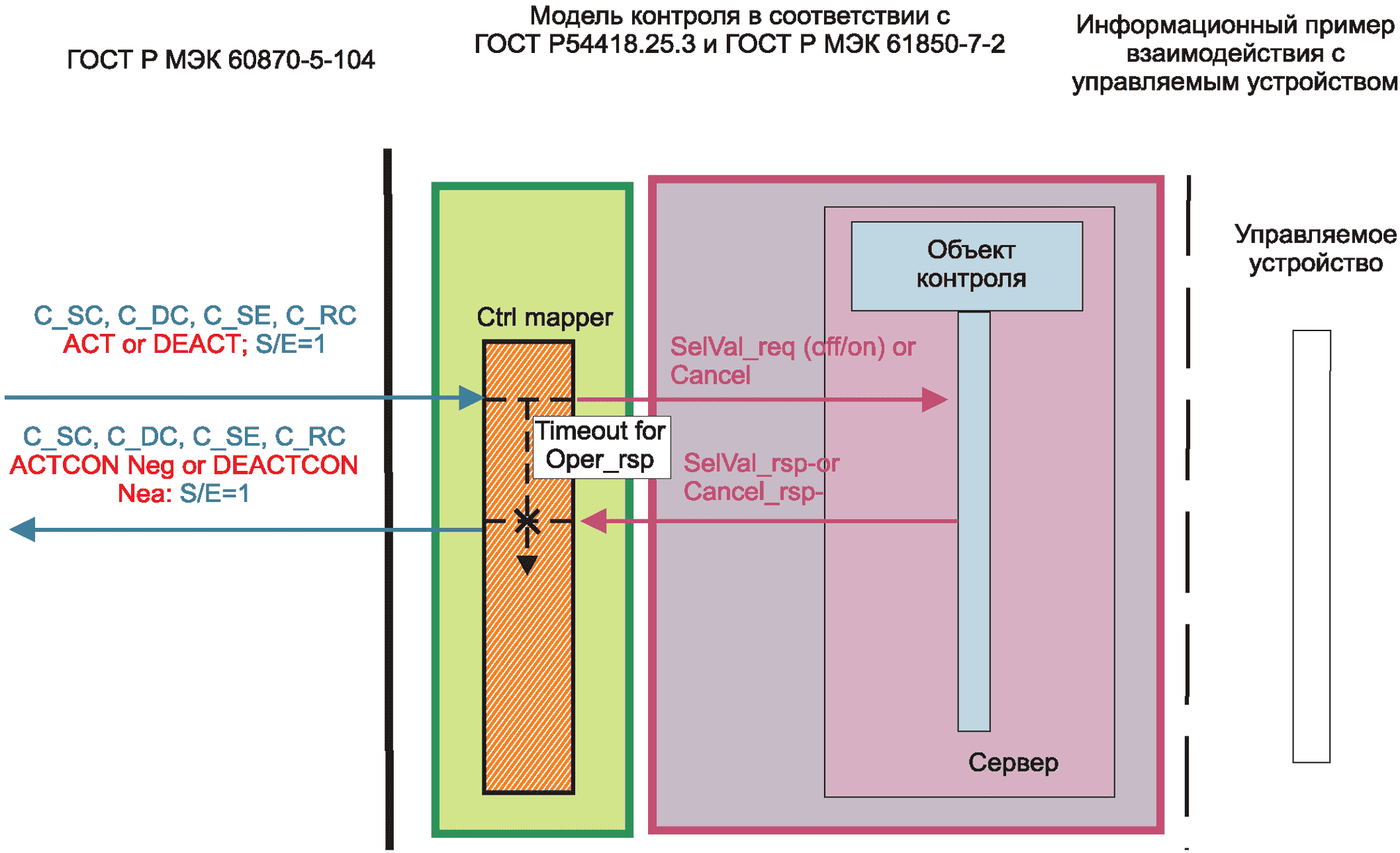

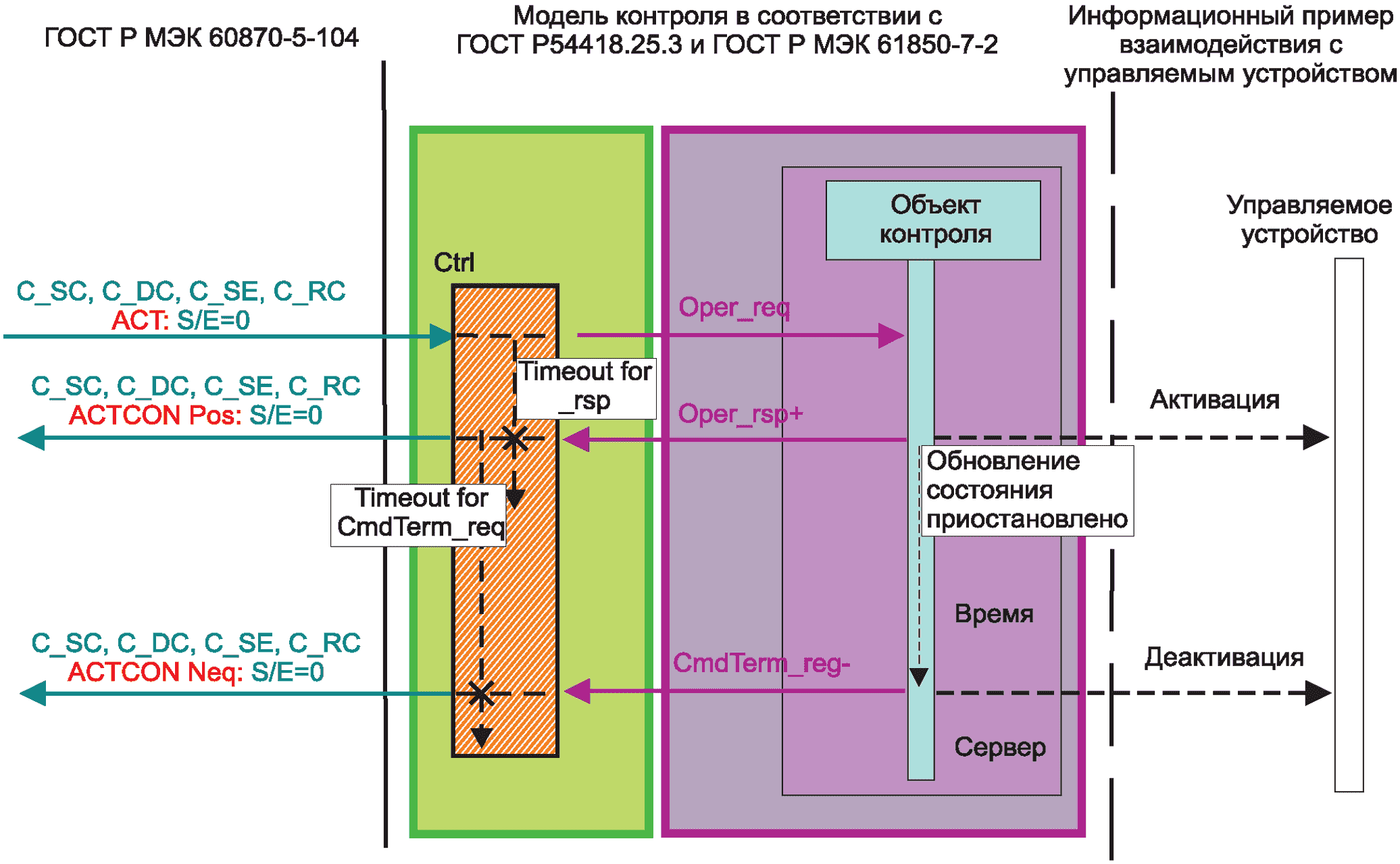

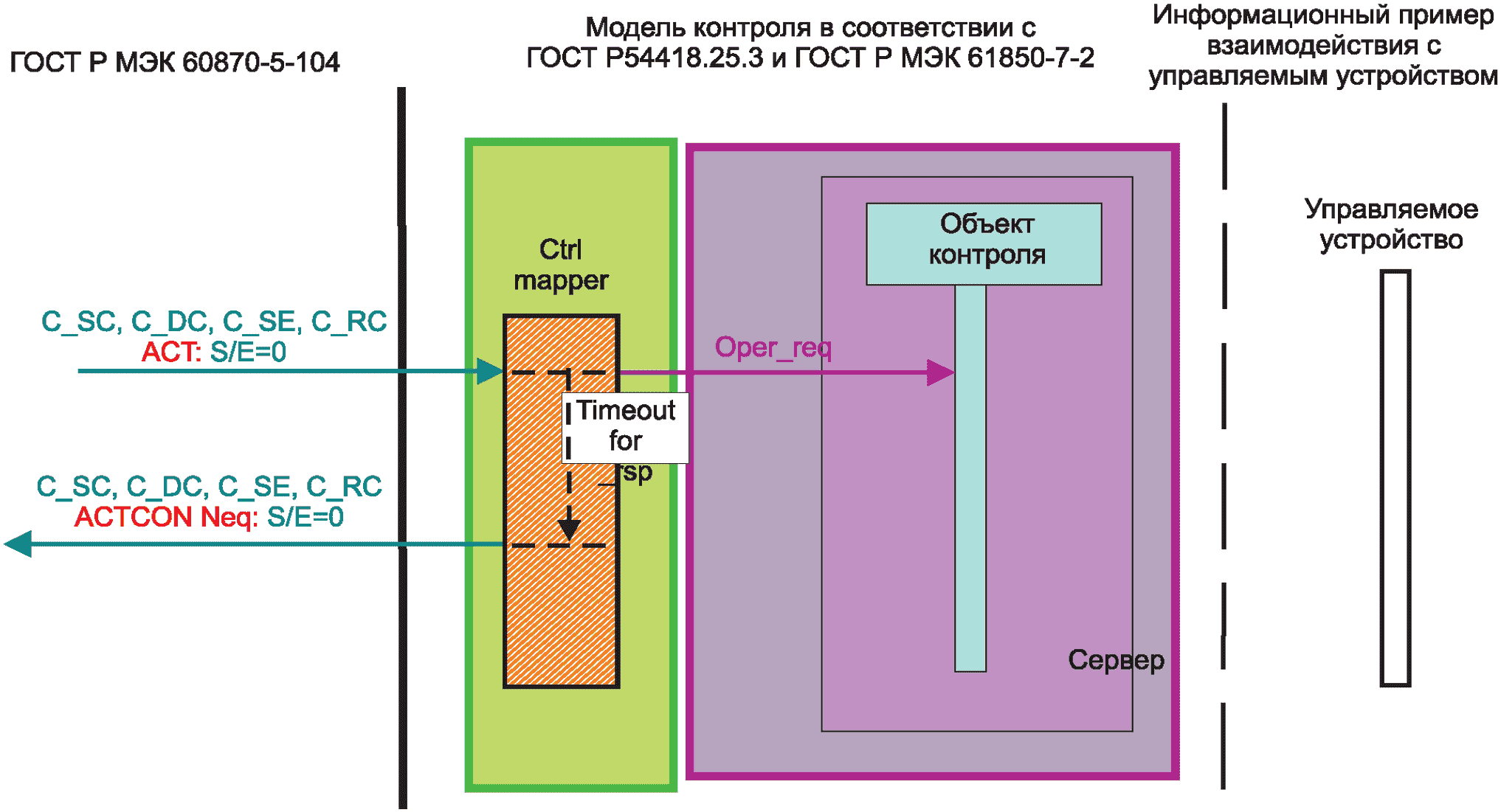

CONTROL
	Select	O	Y	ASDU TI <58, 59, 60, 62 63> Select (S/E=0)
	SelectWithValue	O	Y	ASDU TI <58, 59, 60, 62, 63>
	Cancel	O	Y	ASDU TI <58, 59, 60, 62, 63> COT <8> deactivation
	Operate	M	Y	ASDU TI <58, 59, 60, 62, 63> Execute (S/E=1)
	CommandTermination	O	Y	ASDU TI <58, 59, 60, 62, 63> COT <10> ActTerm
	TimeActivatedOperate	O	N
Примечания <a> Не применимо для отображения в ГОСТ Р МЭК 60870-5-104 <b> ASDUs для непосредственной передачи: 30>, <31>, <32>, <33>, <35>, <36>, <37>, <39>, <40> как представлено в [15] (пункт 9.3.2).

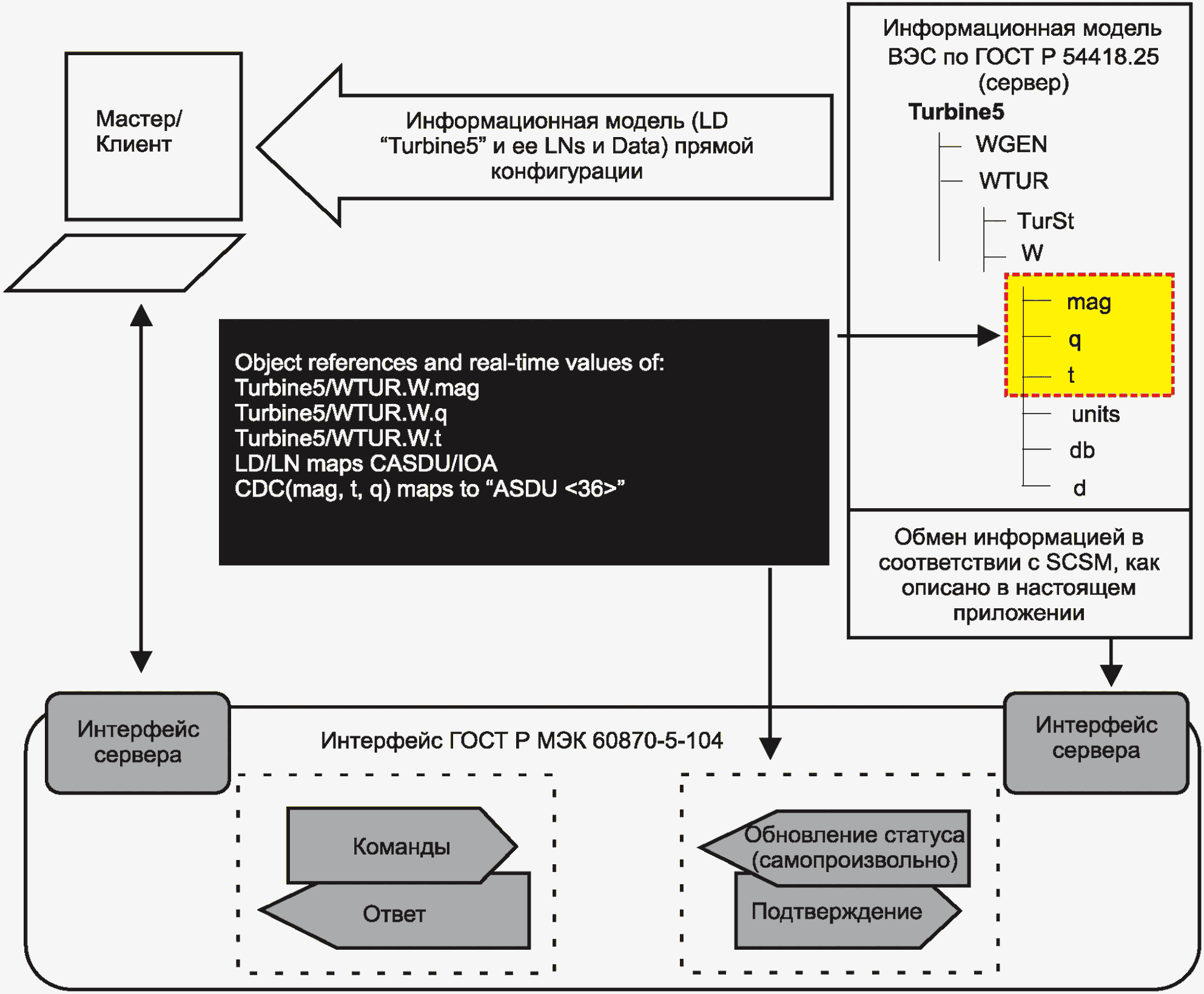

ГОСТ Р 54418.25		ГОСТ Р МЭК 60870-5-104
LD	LN	CASDU	IAO from	IAO to	Комментарии
WPP		X			LN согласно операционной потребности
WTG1		X+1			LN согласно операционной потребности
WTGn		X+n			LN согласно операционной потребности
	WALM	X + 1	10000	19999	Альтернатива А: Эта альтернатива использует определенную схему нумерации a для того, чтобы присвоить LD и LN числа LD присвоенное uniqueCASDU число в пределах системы. Класс LN использует диапазон адресов IOA. Диапазон может влиять на число данных размещенных LN. Если число данных мало, a число 1 000-и адресов может быть использовано для LN. Уникальные адреса для данных получаются определенным числом CASDU для LD и адреса IOA. Рекомендовано иметь инструмент Data Engineering, который управляет использованием CASDU и IOA чисел.
	WMET		20000	29999
	WAPC		30000	39999
	WRPC		40000	49999
	WTUR		100000	109999
	WROT		110000	119 999
	WTRM		120000	129999
	WGEN		130000	139999
	WCNV		140000	149999
	WTRF		150000	159999
	WNAC		160000	169999
	WYAW		170000	179999
	WTOW		180000	189999
	WALM		190000	199999
	WSLG		200000	209999
	WALG		210000	219999
	WREP		220000	229999
	WALM	X			Альтернатива Б: Для этой альтернативы у всех LDs в области, определенной как ветропарк, есть то же самое число CASDU. Определение класса LN числа IOA, свободно определенные поставщиком или адаптером к схеме нумерации, используемой утилитой. Уникальные адреса для данных получаются одним определенным CASDU и уникальным IOA для данных LN. Рекомендовано иметь инструмент Data Engineering, который управляет использованием CASDU и IOA чисел.
	WMET
	WAPC
	WRPC
	WTUR
	WROT
	WTRM
	WGEN
	WCNV
	WTRF
	WNAC
	WYAW
	WTOW
	WALM
	WSLG
	WALG
	WREP

ГОСТ Р 54418.25.2 IM class	Maps to
Logical Device, e.g. WPP or WTs	CASDU
Logical Device - LD	One number is assigned for each LD

ГОСТ Р 54418.25.2 IM class	Maps to
Logical Node	IOA address
Logical Node - LN	A serie of IOA addresses shall be assigned to each LN class

CDC (Attribute data types)	CDC Inhered from ГОСТ Р МЭК 61850-7-3
STV Status value	Отображенный через CDC INS Integer status
SPV Setpoint value	Отображенный через CDC APC Controllable analogue set point information
ALM Alarm	Отображенный через CDC INS Integer status for data component actVal CDC SPC Controllable single point for data component almAck
CMD Command	Отображенный через CDC INC Controllable integer status
CTE Event Counting	Отображенный через CDC INS Integer status for data component ActCtVal CDC SPC Controllable single point for data component ManRs
TMS State timing	Отображенный через CDC SPC Controllable single point for data component manRs CDC INS Integer status for data component actTmVal and for data component oldTmVal
ASS Alarm Set Status	Не поддерживается

STV Класс
Имя атрибута	Тип атрибута	FC	TrgOp	Объяснение и Значение/Диапазон	M/O/C
DataName	Inherited from Data Class (see ГОСТ Р МЭК 61850-7-2)
Data
Информация статуса
actSt	INS			Фактическое состояние	M

STV Класс
Имя атрибута	Тип атрибута	FC	TrgOp	Значение/Диапазон значений	M/O/C
DataName	Inherited from Data Class (см. ГОСТ Р МЭК 61850-7-2)
Data
Информация о статусе и управлении
actVal	APC			Требования значений сета или параметра	M

ALM class
Имя атрибута	Тип атрибута	FC	TrgOp	Объяснение и Значение/Диапазон	M/O/C
DataName	Inherited from Data Class (см. ГОСТ Р МЭК 61850-7-2)
Data
Control and status information
actSt	INS			Значение аварийного состояния	M
almAck	SPC			Acknowledgement	M

ALM class
Имя атрибута	Тип атрибута	FC	TrgOp	Объяснение и Значение/Диапазон	M/O/C
DataName	Inherited from Data Class (см. ГОСТ Р МЭК 61850-7-2)
Data
Control and status information
actSt	INC			Фактическое состояние управления	M

ALM class
Имя атрибута	Тип атрибута	FC	TrgOp	Объяснение и Значение/Диапазон	M/O/C
DataName	Inherited from Data Class (см. ГОСТ Р МЭК 61850-7-2)
Data
Control and status information
actCtVal	INS			Количество фактического события	M
manRs	SPC			Руководство вызова перезагрузки	M

ALM class
Имя атрибута	Тип атрибута	FC	TrgOp	Объяснение и Значение/Диапазон	M/O/C
DataName	Inherited from Data Class (см. ГОСТ Р МЭК 61850-7-2)
Data
Control and status information
manRs	SPC			Руководство вызова перезагрузки	M
actTmVal	INS			Фактическая продолжительность времени состояния	M
oldTmVal	INS			Продолжительность состояния в предыдущий раз	M

CDCs defined in ГОСТ Р МЭК 61850-7-3		Mapping details defined in:
CDC (Attribute data types)	ASDU type
SPS Single point status	monitor direction (status): TI<30> as event TI<1> as part of GI	[35] (подраздел 7.2)
DPS Double point status	monitor direction (status): TI<31> as event TI<3> as part of GI	[35] (подраздел 7.3)
INS Integer status	monitor direction (status): TI<35> or TI<33> as event TI<11> or TI<7> as part of GI	[35] (подраздел 7.4)
BCR Binary counter reading	monitor direction (status): TI<37> as event TI<15> as part of CI	[35] (подраздел 7.8)
SPC Controllable Single Point	monitor direction (status): TI<30> as event TI<1> as part of GI control direction (command): TI<45> (without time tag) or TI<58> (with time tag)	[35] (подраздел 7.17)
DPC Controllable Double Point	monitor direction (status): TI<31> as event TI<3> as part of GI control direction (command): TI<46> (without time tag) or TI<59> (with time tag)	[35] (подраздел 7.18)
INC Controllable Integer status	monitor direction (status): TI<35> as event TI<11> as part of GI control direction (command): TI<49> (without time tag) or TI<62> (with time tag)	[35] (подраздел 7.19)
APC Controllable analogue set point information	monitor direction (status): TI<36> as event TI<13> as part of GI control direction (command): TI<50> (without time tag) or TI<63> (with time tag)	Г.5.1.3.2
MV Measured value	monitor direction (status): TI<36> as event TI<13> as part of GI	[35] (подраздел 7.9)
Примечание - DPS и DPC не используются в ГОСТ Р 54418.25.2, но определяются так, как они могут быть использованы в расширениях модели. TI := Тип идентификатора GI := Общий Опрос или опрос станции ASDU TI <100> CI := Встречный опрос ASDU TI <101>

APC class
Имя атрибута	Тип атрибута	FC	TrgOp	Значение/Диапазон значений	M/O/C
DataName	Inherited from Data Class (см. ГОСТ Р МЭК 61850-7-2)
DataAttribute
setpoint and measured attributes
ctlVal	AnalogueValue	CO			M
origin	Originator	CO, MX			O
mxVal	AnalogueValue	MX	dchg		M
q	Quality	MX	qchg		M
t	TimeStamp	MX			M
Configuration, describtion and extention
ctlModel	ctlModels	CF			M

CDC класс			ГОСТ Р МЭК 60870-5-101/ ГОСТ Р МЭК 60870-5-104 отображение
APC			TI <36>
Имя атрибута	Тип атрибута	DAComponent	Информационный элемент	ГОСТ Р МЭК 60870-5-101/ГОСТ Р МЭК 60870-5-104 Object Group Mapping
mxVal	AnalogueValue	mxVal.f FLOAT32	IEEE STD 754	R32.23{Fraction,Exponent,Sign}
t	TimeStamp		CP56Time2a	Seven octet binary time, CP562a - Time of occurrence of dchg or qchg
q	Quality		QDS	validity -> IV good | invalid -> valid | invalid questionable -> NT detailQual -> OV overflow -> overflow source -> SB substituted -> substituted operatorBlocked -> BL blocked -> blocked

CDC класс			ГОСТ Р МЭК 60870-5-104 отображение
APC			TI <63> (with time tag)
Имя атрибута	Тип атрибута	DAComponent	Информационный элемент	ГОСТ Р МЭК 60870-5-104 отображение групп элементов
ctlVal	AnalogueValue	ctlVal.f	IEEE STD 754	R32.23{Fraction, Exponent, Sign}
origin.orIdent	OCTET STRING64	FLOAT32	COT	Originator Address := U18[9..16] <0..255> <O> := default <1 .. 255> := number of originator address Число адреса инициатора должно быть отображено, чтобы приписать orIdent (OCTET STRING64). Примечание - Только значения длины одного октета orIdent могут быть отображены в Originator Address из-за ограничения в диапазоне значения.
origin.orCat	ENUMERATED		COT	Cause := Ш6[1 .. 6] <0 .. 63> Valid for FC = CO: remote control <o> activation <6> Valid for FC = ST: not supported <o> not used <-> remote control <o> return information caused by remote command <11> automatic-remote -> return information caused by remote command <11> bay control <-> return information caused by local command <12> station control, automatic bay, automatic station -> return information caused by local command <12> process <-> spontaneous <3> maintenance -> spontaneous <3>

CDC унаследованным от ГОСТ Р МЭК 61850-7-3 (Тип атрибута данных)	ГОСТ Р МЭК 60870-5-104 Отображение	Отображение деталей, определенных в
CMV - Complex Measured Value	Отображенный как ряд классов общих данных CMV. У каждого MV есть свой собственный IOA.	[15] (подраздел 7.10)
WYE - Three Phase Value	Отображенный как ряд классов общих данных CMV. У каждого MV в CMV есть свой собственный IOA.	[15] (подраздел 7.11)
DEL - Three Phase Value	Отображенный как ряд классов общих данных CMV. У каждого MV в CMV есть свой собственный IOA.	[15] (подраздел 7.12)

	ГОСТ Р МЭК 61850-7-2 Сервис	Отображение к	Определено в
Server		Outstation (controlled station)
	GetServerDirectory	n.a. (должны быть добавлены при необходимости со службами за пределами ГОСТ Р МЭК 60870-5-104 и ГОСТ Р МЭК 60870-5-101 <a>	[35] (подраздел 8.2)
Association		Connection
	Associate	Establish; ГОСТ Р МЭК 60870-5-104 (подраздел 7.1)	[35] (подраздел 8.3)
	Abort	n.a. <a>
	Release	Close; ГОСТ Р МЭК 60870-5-104, (подраздел 7.1)
Logical Device		CASDU
	GetLogicalDeviceDirectory	n.a. (быть добавленным дополнительно со службами за пределами ГОСТ Р МЭК 60870-5-104) <a>
Logical Node		Один или несколько из IOA(s)
	GetLogicalNodeDirectory	n.a. (быть добавленным дополнительно со службами за пределами ГОСТ Р МЭК 60870-5-104) <a>	[35] (подраздел 8.4)
	GetAllDataValues	Interrogation command TI <100> <c>
Data		Один или несколько из ASDU(s)
	GetDataValues	Read command ASDU TI <102>	[35] (подраздел 8.5)
	SetDataValues	ASDU TI <111> " Параметр измеренного значения, масштабируемого значения " или ASDU TI <112> " Параметр измеренного значения, короткого значения с плавающей точкой " опционально используемый, чтобы установить db атрибута MV CDCs и CMV (процедура загрузки параметра определяется в ГОСТ Р МЭК 60870-5-101 (пункт 7.4.9)
	GetDataDirectory	n.a. (быть добавленным дополнительно со службы за пределами ГОСТ Р МЭК 60870-5-104) <a>
	GetDataDefinition	n.a. (быть добавленным дополнительно со службы за пределами ГОСТ Р МЭК 60870-5-104) <a>
Data Set		n.a. <a>
	GetDataSetValues	n.a. <a>
	SetDataSetValues	n.a. <a>
	CreateDataSet	n.a. <a>
	DeleteDataSet	n.a. <a>
	GetDataSetDirectory	n.a. <a>
Setting Group Control Block
	SelectActiveSG	Single command ASDU TI<58>	[35] (подраздел 8.6)
	SelectEditSG	n.a. <c>
	SetSGValues	n.a. <c>
	ConfirmEditSGValues	n.a. <c>
	GetSGValues	n.a. <c>
	GetSGCBValues	n.a. <c>
Report Control Block
	Report	Самопроизвольная передача с применимым ASDUs <b>	[35] (подраздел 8.7)
	GetBRCBValues	n.a. <c>
	SetBRCBValues	n.a. <c>
	GetURCBValues	n.a. <c>
	SetURCBValues	n.a. <c>
LOG Control Block		n.a. <c>
	GetLCBValues	n.a. <c>
	SetLCBValues	n.a. <c>
LOG		n.a. <c>
	GetLogStatusValues	n.a. <c>
	QueryLogByTime	n.a. <c>
	QueryLogAfter	n.a. <c>

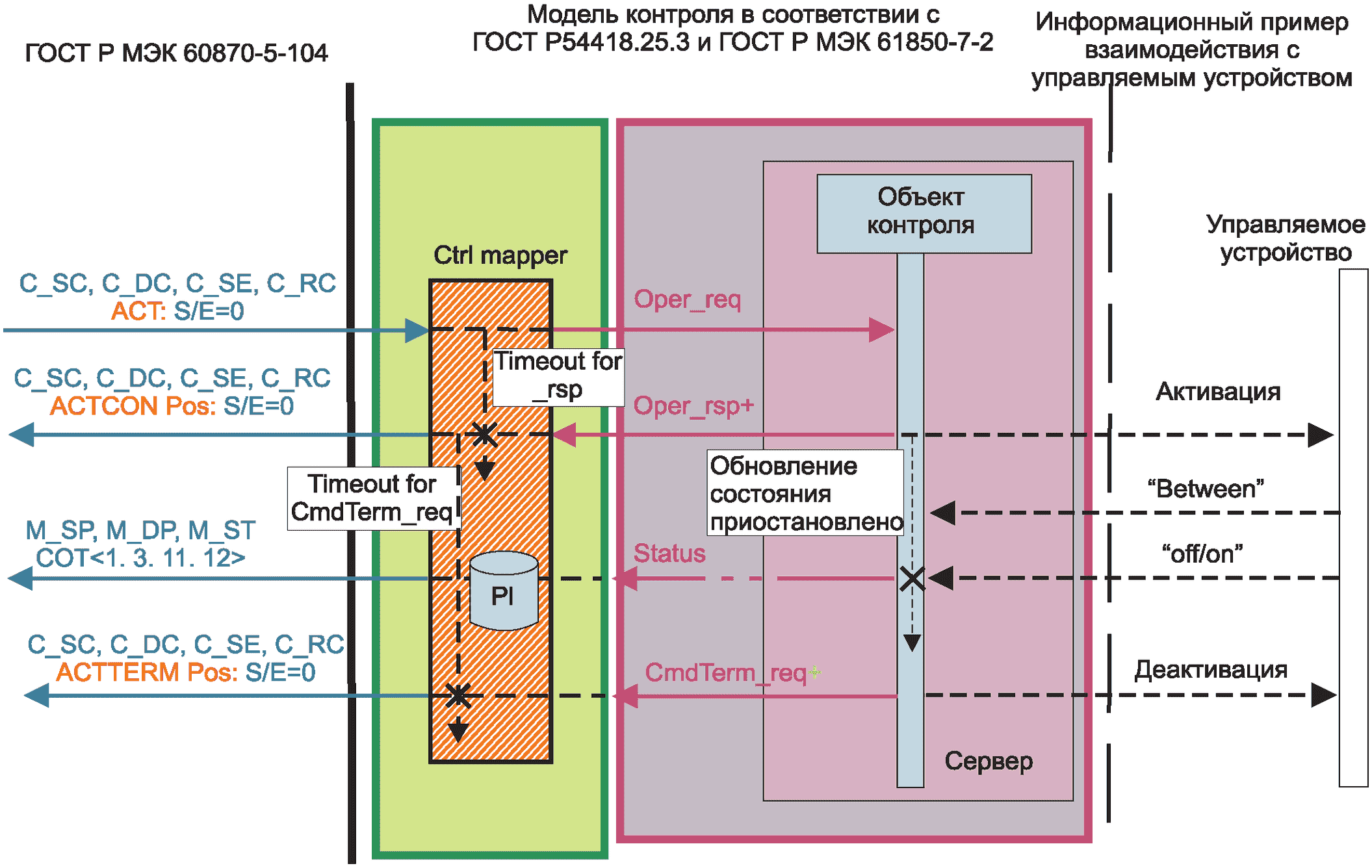

Control		Управляемый информационный объект
	Select	n.a. <c>	[35] (подраздел 8.8)

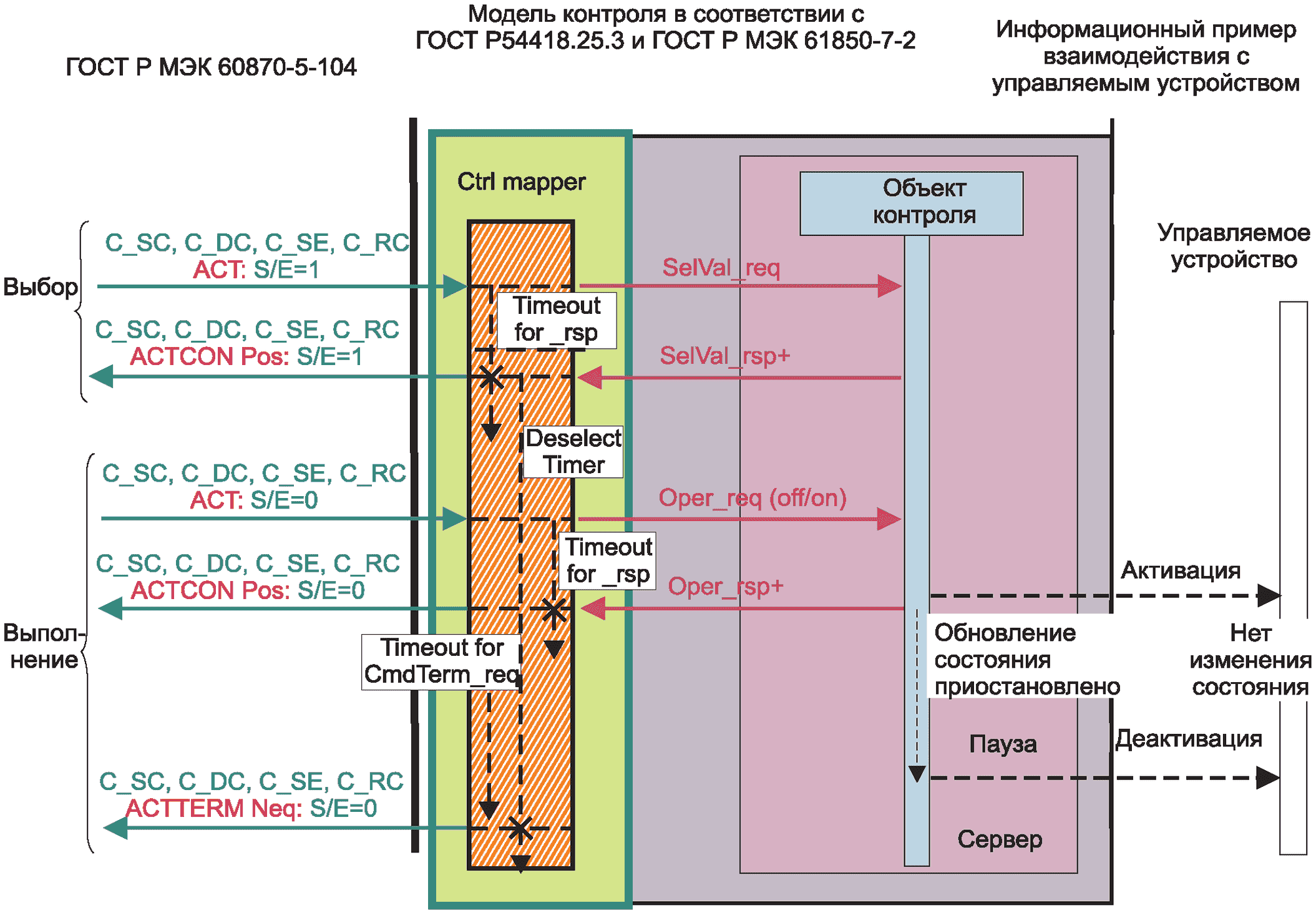

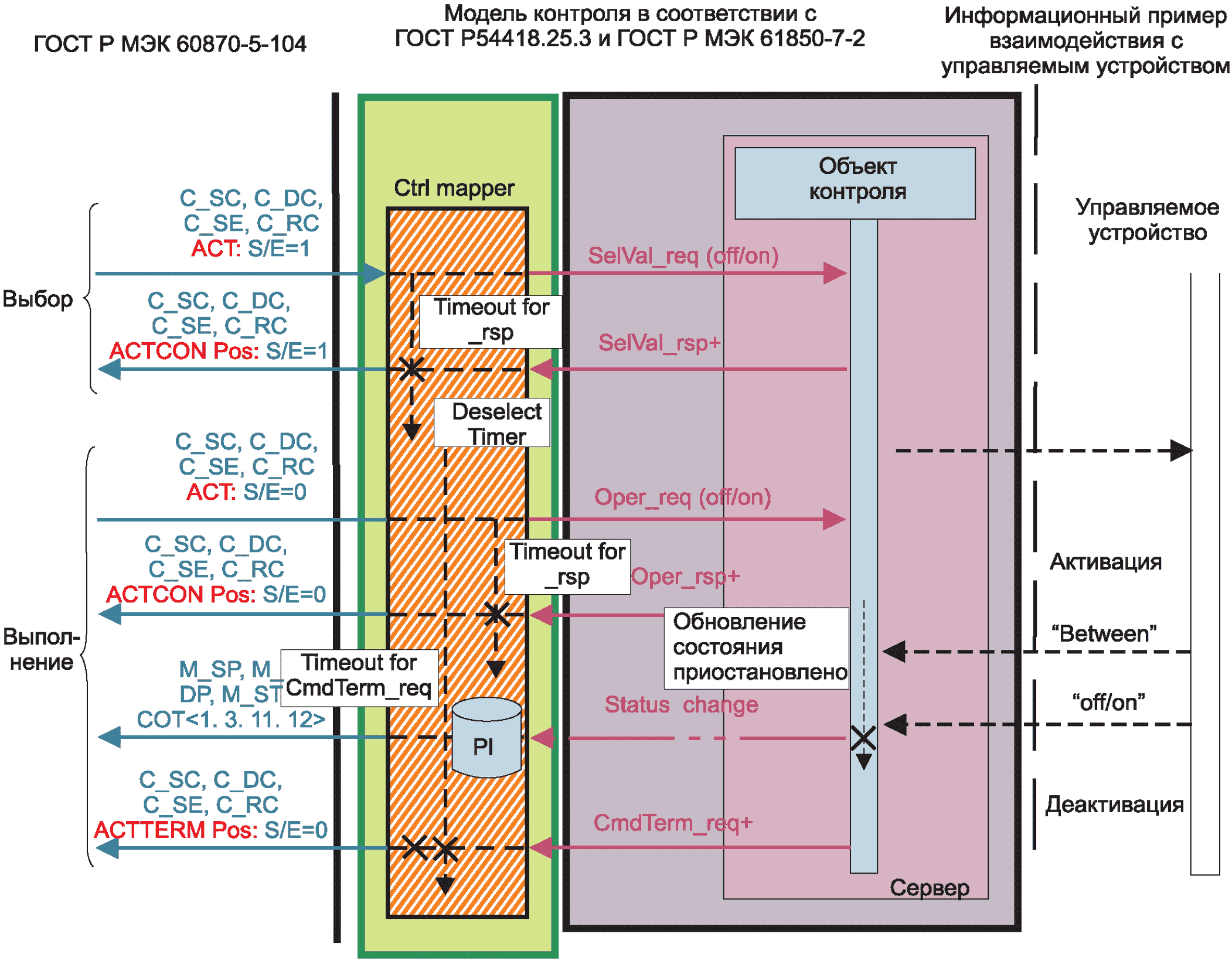

	SelectWithValue	ASDU TI <58,59,60,62,63>

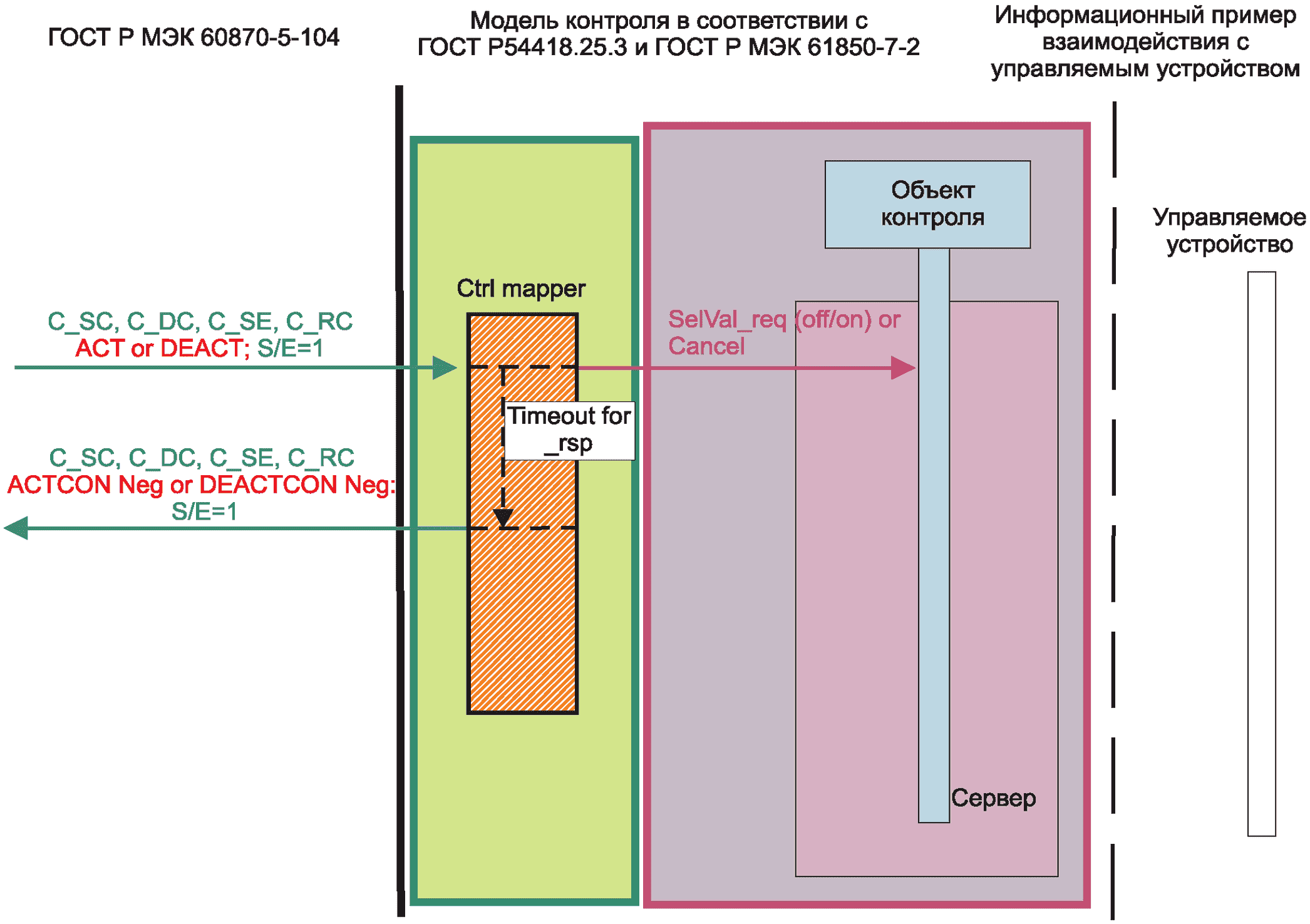

	Cancel	ASDU TI <58,59,60,62,63>

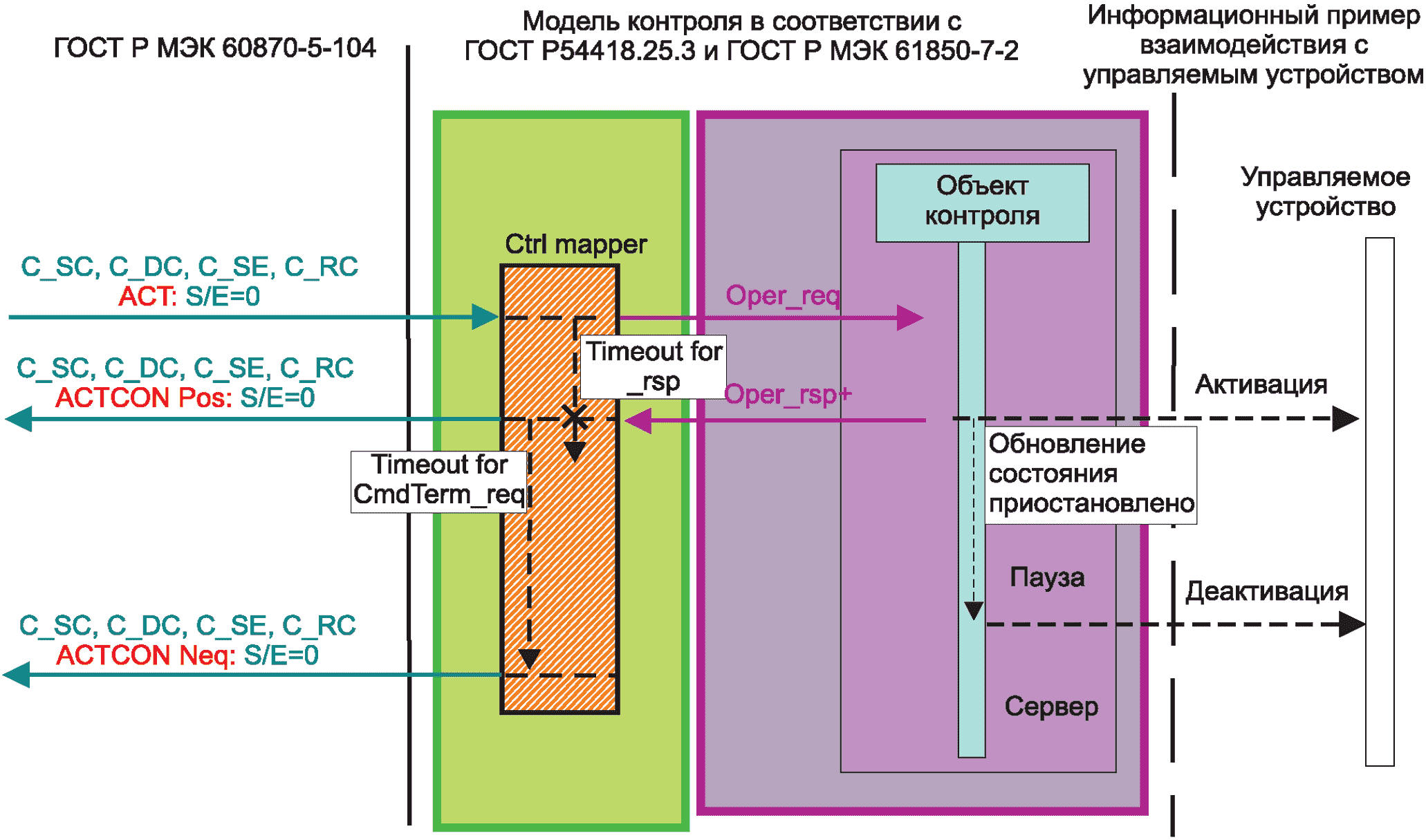

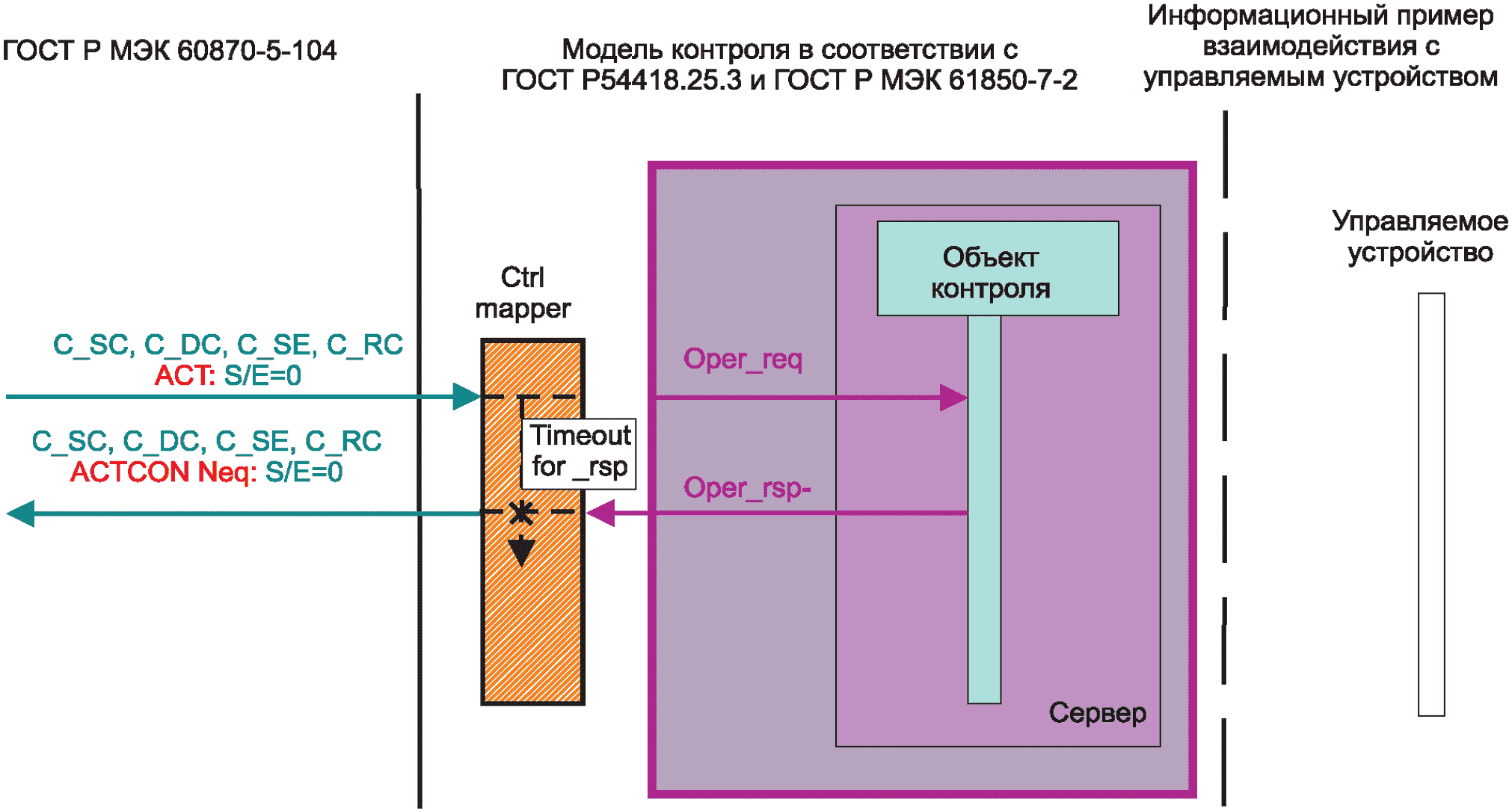

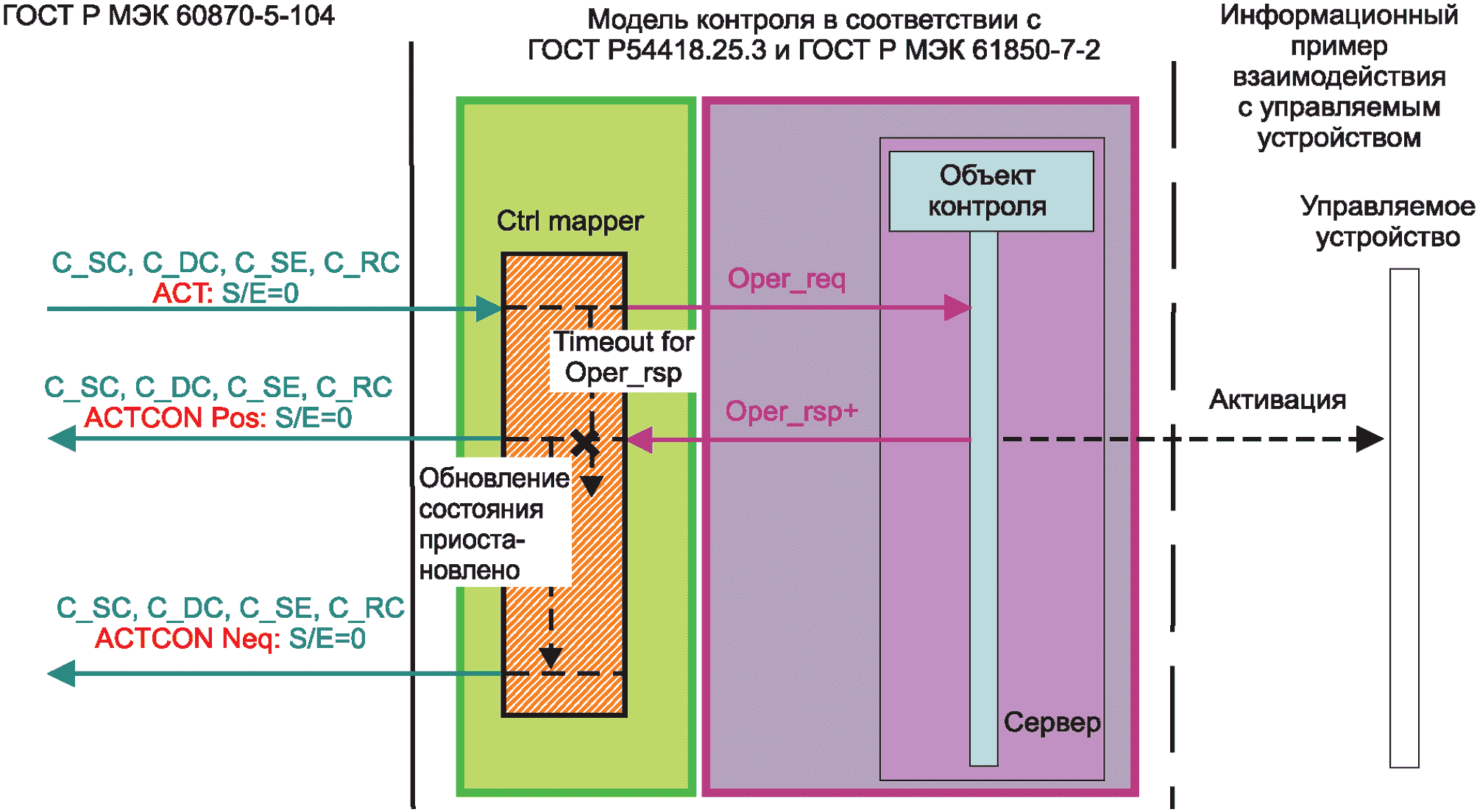

	Operate	ASDU TI <58,59,60,62,63>

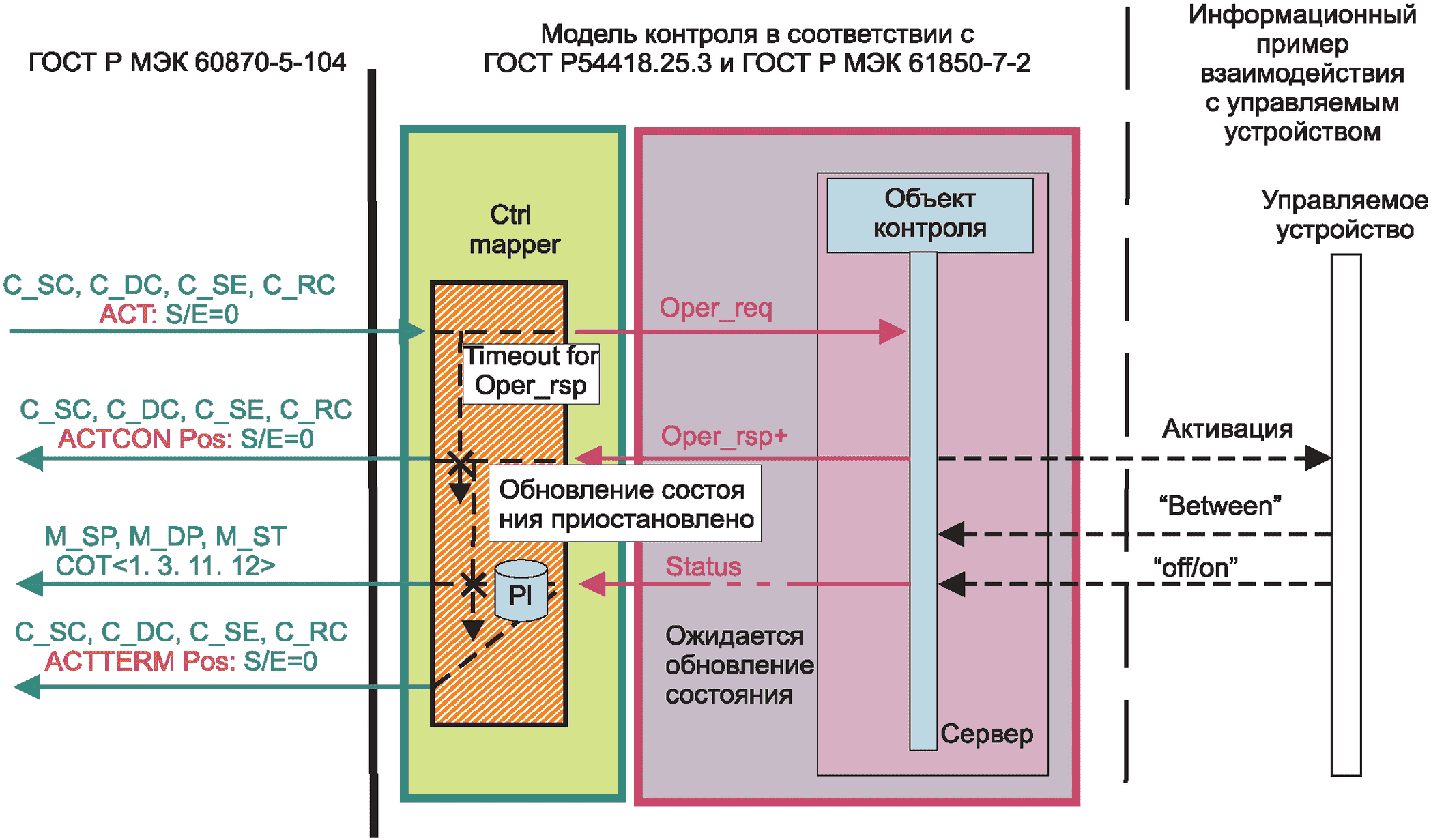

	CommandTermination	ASDU TI <58,59,60,62,63>
	TimeActivatedOperate	n.a. <c>
<a> He применимый для отображения на ГОСТ Р МЭК 60870-5-101. <b> ASDUs для самопроизвольной передачи: <30>, <31>, <32>, <33>, <35>, <36>, <37>, <39>, <40> как выбрано в Разделе Г.7. <c> Эти сервисы описаны в ГОСТ Р МЭК 61850-7-2.

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт Г.6.2.2, а не D.6.2.2.

ИС NORMPROD: примечание. Здесь и далее в официальном тексте документа, видимо, допущена опечатка: стандарт имеет номер ГОСТ Р МЭК 60870-5-104-2004, а не ГОСТ Р МЭК 60850-5-104.

ИС NORMPROD: примечание. Здесь и далее в официальном тексте документа, видимо, допущена опечатка: стандарт имеет номер ГОСТ Р МЭК 60870-5-101-2006, а не ГОСТ Р МЭК 60850-5-101.

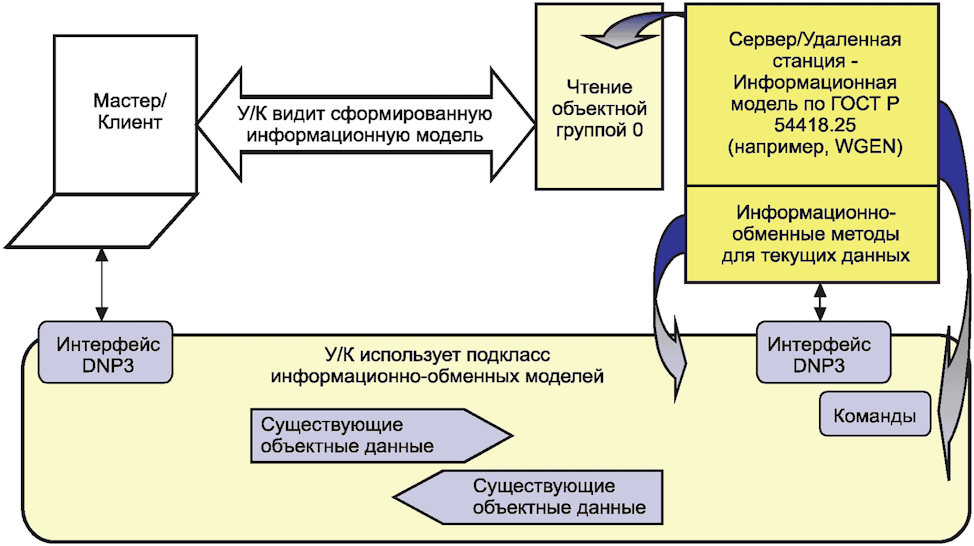

ГОСТ Р 54418.25.2 IM класс ГОСТ Р 54418.25.3 IEM класс	ГОСТ Р 54418.25.3 IEM Сервисы	M/O	Отображается в DNP3
Сервер			Удаленная управляемая станция (controlled station)
	GetServerDirectory	O	Read Object Group 0 b
ASSOCIATION
	Associate	M	RESET of remote link (serial
			links); DNP3 Data Link Layer or
			initiate TCP connection (Ethernet
			links); DNP3 IP Networking
	Abort	O	n.a. <a> (serial links) or close
			TCP connection (Ethernet links);
			DNP3 IP Networking
	Release	O	n.a. <a> (serial links) or close
			TCP connection (Ethernet links);
			DNP3 IP Networking
LOGICAL-DEVICE			Data link address
	Get Logical DeviceDirectory	O	Read Object Group 0 <b>
LOGICAL-NODE
	Get Logical NodeDirectory	O	n.a. <a>
DATA
	GetData Values	M	Read (Function Code 1)
	SetData Values	M	Write (Function Code 2)
	GetDataDirectory	O	n.a. <a> n.a.
	GetDataDefinition	O	n.a. <a>
DATA-SET
	GetDataSetValues	M	Read (Function Code 1) <b>
	SetDataSetValues	O	Write (Function Code 2) <b>
	Create DataSet	O	n.a. <a>
	DeleteDataSet	O	n.a. <a>
	GetDataSetDirectory	O	n.a. <a>
REPORT
	Report	O	n.a. <a>
	GetBRCBValues	O	n.a. <a>
	SetBRCBValues	O	n.a. <a>
	GetURCBValues	O	n.a. <a>
	SetURCBValues	O	n.a. <a>
	AddSubscription	O	n.a. <a>
	RemoveSubscription	O	n.a. <a>
LOG-CONTROL-BLOCK
	GetLCBValues	O	n.a. <a>
	SetLCBValues
LOG
	GetLogStatusValues	O	n.a. <a>
	QueryLogByTime	O	n.a. <a>
	QueryLogAfter	O	n.a. <a>
CONTROL
	Select	O	Select (Function Code 3)
	SelectWithValue	O	Select (Function Code 3)
	Cancel	O	n.a. <a>
	Operate	M	Operate (Function Code 4)
	CommandTermination	O	Operate (Function Code 4)
	TimeActivatedOperate	O	n.a. <a>
<a> не применимо для отображения в DNP3. <b> требуется только когда получено отображение DNP3 Data Set

Атрибут имени	Тип атрибута	DNP3 Спецификация данных	DNP3 отображение элемента данных
q	Quality	DAEL:BSTR	SQ2 - Выходная программа
			validity -> IV/NT
			good | invalid -> on-line | off-line
			detailQual -> OV
			overflow -> over-range
			source -> SB
			substituted -> local forced
			operatorBlocked -> BL
			blocked -> force off-line

Атрибут имени	Тип атрибута	DNP3 Спецификация данных	DNP3 отображение элемента данных
-	-	UUID:OSTR	{29787E 1 0-484F-4B22-A7BF-1 C669D3748E8}
-	-	NSPC:VSTR	"МЭК 61400-25-2"
-	-	NAME:VSTR	"MV"
mag	AnalogueValue	DAEL:FL T32	32-битное значение с плавающей точкой
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду таблица Д.2, а не E.2.
q	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с таблицей E.2)
t	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения

Атрибут имени	Тип атрибута	DNP3 Спецификация данных	DNP3 отображение элемента данных
-	-	UUID:OSTR	{50 FC4 FE5-BBA8-4CB4-934 F-0637B 19832F6}
-	-	NSPC:VSTR	"МЭК 61400-25-2"
-	-	NAME:VSTR	"SPV"
-	-	CTLS:UINT	Один байт контроля статуса элемента
chaManRs.ctlVal	BOOLEAN	CTLV:BSTR	FLAG ={ BS8 [0 .. 7] Status = BS1 [0] <0, False; 1, True> }
chaManRs.origin.orCat	ENUMERATED	CTLV:INT32	32-битное целое значение
chaManRs.origin.orIdent	OCTET STRING64	CTLV:OSTR	64 байта
chaManRs.origin.orCat	ENUMERATED	DAEL:INT32	32-битное целое значение
chaManRs.origin.orIdent	OCTET STRING64	DAEL:OSTR	64 байта
chaManRs.stVal	BOOLEAN	DAEL:BSTR	FLAG ={ BS8 [0.. 7] Status = BS1 [0] <0, False; 1, True> }
chaManRs.q	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с таблицей Д.2)
chaManRs.t	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения
chaManRs.ctlModel	CtlModels	DAEL:INT32	32-битное целое значение
-	-	CTLS:UINT	Один байт контроля статуса элемента
actVal.ctlVal	AnalogueValue	CTLV:FL T32	32-битное значение с плавающей точкой
actVal.origin.orCat	ENUMERATED	CTLV:INT32	32-битное целое значение
actVal.origin.orIdent	OCTET STRING64	CTLV:OSTR	64 байта
actVal.origin.orCat	ENUMERATED	DAEL:INT32	32-битное целое значение
actVal.origin.orIdent	OCTET STRING64	DAEL:OSTR	64 байта
actVal.mxVal	AnalogueValue	DAEL:FL T32	32-битное значение с плавающей точкой
actVal.q	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с таблицей Д.2)
actVal.t	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения
actVal.ctlModel	CtlModels	DAEL:INT32	32-битное целое значение
oldVal.ctlVal	AnalogueValue	DAEL:FL T32	32-битное значение с плавающей точкой
oldVal.q	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с таблицей Д.2)
oldVal.t	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения
oldVal.ctl Model	CtlModels	DAEL:INT32	32-битное целое значение

Атрибут имени	Тип атрибута	DNP3 Спецификация данных	DNP3 отображение элемента данных
-	-	UUID:OSTR	{36798E8E-2138-4 77D.868E-A5B6ADFA041 O}
-	-	NSPC:VSTR	"МЭК 61400-25-2"
-	-	NAME:VSTR	"STV"
actSt.stVal	CtxInt	DAEL:INT32	32-битное целое значение
actSt.q	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с таблицей Д.2)
actSt.t	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения
oldSt.stVal	CtxInt	DAEL:INT32	32-битное целое значение
oldSt.q	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с таблицей Д.2)
oldSt.t	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения

Атрибут имени	Тип атрибута	DNP3 Спецификация данных	DNP3 отображение элемента данных
-	-	UUID:OSTR	{E53A 1962-00 FC-4506-A509-E 1 A430A491 FA}
-	-	NSPC:VSTR	"МЭК 61400-25-2"
-	-	NAME:VSTR	"ALM"
-	-	CTLS:UINT	Один байт контроля статуса элемента
almAck.ctlVal	BOOLEAN	CTLV:BSTR	FLAG ={ BS8 [0 .. 7] Status = BS1 [0] <0, False; 1, True> }
almAck.origin.orCat	ENUMERATED	CTLV:INT32	32-битное целое значение
almAck.origin.orIdent	OCTET STRING64	CTLV:OSTR	64 байта
almAck.origin.orCat	ENUMERATED	DAEL:INT32	32-битное целое значение
almAck.origin.orIdent	OCTET STRING64	DAEL:OSTR	64 байта
almAck.stVal	BOOLEAN	DAEL:BSTR	FLAG ={ BS8 [0 .. 7] Status = BS1 [0] <0, False; 1, True> }
almAck.q	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с таблицей Д.2)
almAck.t	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения
almAck.ctlModel	CtlModels	DAEL:INT32	32-битное целое значение
actSt.stVal	CtxInt	DAEL:INT32	32-битное целое значение
actSt.q	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с таблицей Д.2)
actSt.t	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения
oldSt.stVal	CtxInt	DAEL:INT32	32-битное целое значение
oldSt.q	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с Таблицей Д.2)
oldSt.t	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения

Атрибут имени	Тип атрибута	DNP3 Спецификация данных	DNP3 отображение элемента данных
-	-	UUID:OSTR	{3A7C7799-3379-4CC5-B 1 FO-AE5F865E 1AC 1}
-	-	NSPC:VSTR	"МЭК 61400-25-2"
-	-	NAME:VSTR	"CMD"
-	-	CTLS:UINT	Один байт контроля статуса элемента
actSt.ctlVal	CtxInt	CTLV:INT32	32-битное целое значение
actSt.origin.orCat	ENUMERATED	CTLV:INT32	32-битное целое значение
actSt.origin.orIdent	OCTET STRING64	CTLV:OSTR	64 байта
actSt.origin.orCat	ENUMERATED	DAEL:INT32	32-битное целое значение
actSt.origin.orIdent	OCTET STRING64	DAEL:OSTR	64 байта
actSt.stVal	CtxInt	DAEL:INT32	32-битное целое значение
actSt.q	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с таблицей Д.2)
actSt.t	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения
actSt.ctlModel	CtlModels	DAEL:INT32	32-битное целое значение
oldSt.stVal	CtxInt	DAEL:INT32	32-битное целое значение
oldSt.q	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с таблицей Д.2)
oldSt.t	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения

Атрибут имени	Тип атрибута	DNP3 Спецификация данных	DNP3 отображение элемента данных
-	-	UUID:OSTR	{DC8804E 1-A36F-41 05-8335-27D5344F1 BDD}
-	-	NSPC:VSTR	"МЭК 61400-25-2"
-	-	NAME:VSTR	"CTE"
-	-	CTLS:UINT	Один байт контроля статуса элемента
manRs.ctlVal	BOOLEAN	CTLV:BSTR	FLAG ={ BS8 [0 .. 7] Status = BS1 [0] <0, False; 1, True> }
manRs.origin.orCat	ENUMERATED	CTLV:INT32	32-битное целое значение
manRs.origin.orIdent	OCTET STRING64	CTLV:OSTR	64 байта
manRs.origin.orCat	ENUMERATED	DAEL:INT32	32-битное целое значение
manRs.origin.orIdent	OCTET STRING64	DAEL:OSTR	64 байта
manRs.stVal	BOOLEAN	DAEL:BSTR	FLAG ={ BS8 [0 .. 7] Status = BS1 [0] <0, False; 1, True> }
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду таблица Д.2, а не E.2.
manRs.q	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с таблицей E.2)
manRs.t	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения
manRs.ctlModel	CtlModels	DAEL:INT32	32-битное целое значение
-	-	CTLS:UINT	Один байт контроля статуса элемента
hisRs.ctlVal	CtxInt	CTLV:INT32	32-битное целое значение
hisRs.origin.orCat	ENUMERATED	CTLV:INT32	32-битное целое значение
hisRs.origin.orIdent	OCTET STRING64	CTLV:OSTR	64 байта
hisRs.origin.orCat	ENUMERATED	DAEL:INT32	32-битное целое значение
hisRs.origin.orIdent	OCTET STRING64	DAEL:OSTR	64 байта
hisRs.stVal	INT32	DAEL:UINT32	32-битное целое значение
hisRs.q	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с таблицей Д.2)
hisRs.t	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения
hisRs.ctlModel	CtlModels	DAEL:INT32	32-битное целое значение
actCtVal.stVal	CtxInt	DAEL:INT32	32-битное целое значение
actCtVal.q	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с таблицей Д.2)
actCtVal.t	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения
oldCtVal.stVal	CtxInt	DAEL:INT32	32-битное целое значение
oldCtVal.q	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с таблицей Д.2)
oldCtVal.t	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения

Атрибут имени		Тип атрибута	DNP3 Спецификация данных	DNP3 отображение элемента данных
-		-	UUID:OSTR	{FE568612-8574-4B85-999F-21 E 14C7977B4}
-		-	NSPC:VSTR	"МЭК 61400-25-2"
-		-	NAME:VSTR	"TMS"
-		-	CTLS:UINT	Один байт контроля статуса элемента
manRs.ctlVal		BOOLEAN	CTLV:BSTR	FLAG ={ BS8 [0 .. 7] Status = BS1 [0] <0, False; 1, True>}
manRs.origin.orCat		ENUMERATED	CTLV:INT32	32-битное целое значение
manRs.origin.orIdent		OCTET STRING64	CTLV:OSTR	64 байта
manRs.origin.orCat		ENUMERATED	DAEL:INT32	32-битное целое значение
manRs.origin.orIdent		OCTET STRING64	DAEL:OSTR	64 байта
manRs.stVal		BOOLEAN	DAEL:BSTR	FLAG ={ BS8 [0 .. 7] Status = BS1 [0] <0, False; 1, True> }
manRs.q		Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с таблицей Д.2)
manRs.t		TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения
manRs.ctlModel		CtlModels	DAEL:INT32	32-битное целое значение
-		-	CTLS:UINT	Один байт контроля статуса элемента
hisRs.ctlVal		CtxInt	CTLV:INT32	32-битное целое значение
hisRs.origin.orCat		ENUMERATED	CTLV:INT32	32-битное целое значение
hisRs.origin.orIdent		OCTET STRING64	CTLV:OSTR	64 байта
hisRs.origin.orCat		ENUMERATED	DAEL:INT32	32-битное целое значение
hisRs.origin.orIdent		OCTET STRING64	DAEL:OSTR	64 байта
hisRs.stVal		INT32	DAEL:INT32	32-битное целое значение
hisRs.q		Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с таблицей Д.2)
hisRs.t		TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения
hisRs.ctlModel		CtlModels	DAEL:INT32	32-битное целое значение
actTmVal.stVal		CtxInt	DAEL:INT32	32-битное целое значение
actTmVal.q		Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с Таблицей Д.2)
actTmVal.t		TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения
oldTmVal.stVal		CtxInt	DAEL:INT32	32-битное целое значение
oldTmVal.q		Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с Таблицей Д.2)
oldTmVal.t		TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения

Атрибут имени	Тип атрибута	DNP3 Спецификация данных	DNP3 отображение элемента данных
-	-	UUID:OSTR	{D446D178-8B 19-40ED.9F63-BA4E4DB3E3BA}
-	-	NSPC:VSTR	"МЭК 61400-25-2"
-	-	NAME:VSTR	"SPS"
stVal	BOOLEAN	DAEL:BSTR	FLAG ={ BS8 [0 .. 7] Status = BS1 [0] <0, False; 1, True> }
q	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с Таблицей Д.2)
t	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения

Атрибут имени	Тип атрибута	DNP3 Спецификация данных	DNP3 отображение элемента данных
-	-	UUID:OSTR	{9A056CCD. BC92-42EE-ADEA-4B532764AB26}
-	-	NSPC:VSTR	"МЭК 61400-25-2"
-	-	NAME:VSTR	"INS"
stVal	INT32	DAEL:INT32	32-битное целое значение
q	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с Таблицей Д.2)
t	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения

Атрибут имени	Тип атрибута	DNP3 Спецификация данных	DNP3 отображение элемента данных
-	-	UUID:OSTR	{FB 1 BDB9F-9D41-4DDA-AFDC-BC 1 E6911 B3E 1}
-	-	NSPC:VSTR	"МЭК 61400-25-2"
-	-	NAME:VSTR	"SPC"
-	-	CTLS:UINT	Один байт контроля статуса элемента
ctlVal	BOOLEAN	CTLV:BSTR	FLAG ={ BSS [0 .. 7] Status = BS1 [0] <0, False; 1, True> }
stVal	BOOLEAN	DAEL:BSTR	FLAG ={ BSS [0 .. 7] Status = BS1 [0] <0, False; 1, True> }
q	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с таблицей Д.2)
t	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения

Атрибут имени	Тип атрибута	DNP3 Спецификация данных	DNP3 отображение элемента данных
-	-	UUID:OSTR	{FC47BCBE-D3CF-4SFA-S311-6CF399C29DE4}
-	-	NSPC:VSTR	"МЭК 61400-25-2"
-	-	NAME:VSTR	"INC"
-	-	CTLS:UINT	Один байт контроля статуса элемента
ctlVal	INT32	CTLV:INT32	32-битное целое значение
stVal	INT32	DAEL:INT32	32-битное целое значение
q	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с Таблицей Д.2)
t	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения

Атрибут имени	Тип атрибута	DNP3 Спецификация данных	DNP3 отображение элемента данных
-	-	UUID:OSTR	{59C03F2E-9DC7 -4D5F -S650-92C29FASBFFA}
-	-	NSPC:VSTR	"МЭК 61400-25-2"
-	-	NAME:VSTR	"BCR"
actVal	INT128	DAEL:OSTR16	128-битное целое значение
q	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с таблицей Д.2)
t	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения

Атрибут имени	Тип атрибута	DNP3 Спецификация данных	DNP3 отображение элемента данных
-	-	UUID:OSTR	{S6AF9D 1 F-B5BF-4F7F-9FB 1-S090090EBDS7}
-	-	NSPC:VSTR	"МЭК 61400-25-2"
-	-	NAME:VSTR	"APC"
-	-	CTLS:UINT	Один байт контроля статуса элемента
setMag	AnalogueValue	CTLV:FL T32	32-битное целое значение
setMag	AnalogueValue	DAEL:FL T32	32-битное целое значение
q	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с таблицей Д.2)
t	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения

Атрибут имени	Тип атрибута	DNP3 Спецификация данных	DNP3 отображение элемента данных
-	-	UUID:OSTR	{FCB770FF-OCA 7 -437C-B6ES-SFOAOC56ABF5}
-	-	NSPC:VSTR	"МЭК 61400-25-2"
-	-	NAME:VSTR	"WYE"
phsA.cVal.mag	AnalogueValue	DAEL:FL T32	32-битное значение с плавающей точкой
phsA.cVal.ang	AnalogueValue	DAEL:FL T32	32-битное значение с плавающей точкой
phsB.cVal.mag	AnalogueValue	DAEL:FL T32	32-битное значение с плавающей точкой
phsB.cVal.ang	AnalogueValue	DAEL:FL T32	32-битное значение с плавающей точкой
phsC.cVal.mag	AnalogueValue	DAEL:FL T32	32-битное значение с плавающей точкой
phsC.cVal.ang	AnalogueValue	DAEL:FL T32	32-битное значение с плавающей точкой
neut.cVal.mag	AnalogueValue	DAEL:FL T32	32-битное значение с плавающей точкой
neut.cVal.ang	AnalogueValue	DAEL:FL T32	32-битное значение с плавающей точкой
net.cVal.mag	AnalogueValue	DAEL:FL T32	32-битное значение с плавающей точкой
net.cVal.ang	AnalogueValue	DAEL:FL T32	32-битное значение с плавающей точкой
res.cVal.mag	AnalogueValue	DAEL:FL T32	32-битное значение с плавающей точкой
res.cVal.ang	AnalogueValue	DAEL:FL T32	32-битное значение с плавающей точкой
q (note 2)	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с таблицей Д.2)
t (note 1)	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения

Атрибут имени	Тип атрибута	DNP3 Спецификация данных	DNP3 отображение элемента данных
-	-	UUID:OSTR	{A51 B25C2-BOD B.48B2-9038-522D E9D5FB9B}
-	-	NSPC:VSTR	"МЭК 61400-25-2"
-	-	NAME:VSTR	"DEL"
phsAB.cVal.mag	AnalogueValue	DAEL:FL T32	32-битное значение с плавающей точкой
phsAB.cVal.ang	AnalogueValue	DAEL:FL T32	32-битное значение с плавающей точкой
phsBC.cVal.mag	AnalogueValue	DAEL:FL T32	32-битное значение с плавающей точкой
phsBC.cVal.ang	AnalogueValue	DAEL:FL T32	32-битное значение с плавающей точкой
phsCA.cVal.mag	AnalogueValue	DAEL:FL T32	32-битное значение с плавающей точкой
phsCA.cVal.ang	AnalogueValue	DAEL:FL T32	32-битное значение с плавающей точкой
q (note 2)	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с таблицей Д.2)
t (note 1)	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения

Атрибут имени	Тип атрибута	DNP3 Спецификация данных	DNP3 отображение элемента данных
-	-	UUID:OSTR	{4DE9717C-E402-4961-99D9-2ABE3D121847}
-	-	NSPC:VSTR	"МЭК 61400-25-2"
-	-	NAME:VSTR	"WDPL"
vendor	VISIBLE STRING255	DAEL:VSTR	255 символов
tmOffset	INT 16	DAEL:INT32	Временной интервал от UTC в минутах
tmUseDT	BOOLEAN	DAEL:BSTR	FLAG ={ BS8 [0 .. 7] Status = BS1 [0] <0, False; 1, True> }
tmDT	BOOLEAN	DAEL:BSTR	FLAG ={ BS8 [0 .. 7] Status = BS1 [0] <0, False; 1, True> }

Атрибут имени	Тип атрибута	DNP3 Спецификация данных	DNP3 отображение элемента данных
-	-	UUID:OSTR	{8FA4508F-154 7 -4 76F-829D. B3FCB35CA427}
-	-	NSPC:VSTR	"МЭК 61400-25-2"
-	-	NAME:VSTR	"LPL"
vendor	VISIBLE STRING255	DAEL:VSTR	255 символов
swRev	VISIBLE STRING255	DAEL:VSTR	255 символов
d	VISIBLE STRING255	DAEL:VSTR	255 символов

Атрибут имени	Тип атрибута	DNP3 Спецификация данных	DNP3 отображение элемента данных
ИС NORMPROD: примечание. Здесь и далее в официальном тексте документа, видимо, допущены опечатки: имеется в виду пункт Д.4.22, а не E.4.22.
-	-	UUID:OSTR	(смотри E.4.22)
-	-	NSPC:VSTR	(смотри E.4.22)
-	-	NAME:VSTR	"ASS"
stVal[O]	CODED ENUM	DAEL:BSTR	FLAG ={ BS8 [0 .. 7]
			Status = BS1 [1 .. 0] <0, Off;
			1, Подтверждение; 2, Предупреждение; 3; Активация>}
stVal[1]	CODED ENUM	DAEL:BSTR	FLAG ={ BSS [0 .. 7]
			Status = BS1 [1 .. 0] <0, Off;
			1, Подтверждение; 2, Предупреждение; 3; Активация>}
stVal[2]	CODED ENUM	DAEL:BSTR	FLAG ={ BSS [0 .. 7]
			Status = BS1 [1 .. 0] <0, Off;
			1, Подтверждение; 2, Предупреждение; 3; Активация>}
stVal[n]	CODED ENUM	DAEL:BSTR	FLAG = { BSS [0 .. 7]
			Status = BS1 [1 .. 0] <0, Off;
			1, Подтверждение; 2, Предупреждение; 3; Активация>}
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду таблица Д.2, а не E.2.
q	Quality	DAEL:BSTR	SQ2 - Выходная программа (справка с Таблицей E.2)
t	TimeStamp	DAEL:TIME	Шесть байтов двоичного времени - Время измерения

Атрибут имени	Тип атрибута	DNP3 Спецификация данных	DNP3 отображение элемента данных
-	-	NAME	"WGEN_Spd"
WGEN.Spd	MV	PTYP	UUID of prototype for MV {297S7E10-4S4F-4B22-
			7BF-1 C669D374SES}

Атрибут имени	Тип атрибута	DNP3 Спецификация данных	DNP3 отображение элемента данных
-	-	NAME	"WGEN"
WGEN.OpTmRs	TMS	PTYP	UUID of prototype for TMS {FE56S612-S574-4BS5-999F-21 E 14C7977B4}
WGEN.GnOpMod	STY	PTYP	UUID of prototype for STY {3679SESE-213S-4 77D.S6SE-A5B6ADFA041 O}
WGEN.ClSt	STY	PTYP	UUID of prototype for STY {3679SESE-213S-4 77D.S6SE-A5B6ADFA041 O}
WGEN.Spd	MV	PTYP	UUID of prototype for MV {29787E10-484F-4B22-A7BF-1 C669D3748E8}
WGEN.w	WYE	PTYP	UUID of prototype for WYE {FCB770FF-OCA7-437C-B6E8-8FOAOC56ABF5}
WGEN.VAr	WYE	PTYP	UUID of prototype for WYE {FCB770FF-OCA7-437C-B6E8-8FOAOC56ABF5}
WGEN.GnTmpSta	MV	PTYP	UUID of prototype for MV {29787E10-484F-4B22-A7BF-1 C669D3748E8}
WGEN.GnTmpRtr	MV	PTYP	UUID of prototype for MV {29787E10-484F-4B22-A7BF-1 C669D3748E8}
WGEN. GnTmpInlet	MV	PTYP	UUID of prototype for MV {29787E10-484F-4B22-A7BF-1 C669D3748E8}
WGEN.StaPPV	DEL	PTYP	UUID of prototype for DEL {A51B25C2-BOD B.48 B2-9038-522 D E9 D 5 F B9 B}
WGEN.StaPhV	WYE	PTYP	UUID of prototype for WYE {FCB770FF-OCA7-437C-B6E8-8FOAOC56ABF5}
WGEN.StaA	WYE	PTYP	UUID of prototype for WYE {FCB770FF-OCA7-437C-B6E8-8FOAOC56ABF5}
WGEN.RtrPPV	DEL	PTYP	UUID of prototype for DEL {A51B25C2-BOD B.48 B2-9038-522 D E9 D 5 F B9 B}
WGEN.RtrPhV	WYE	PTYP	UUID of prototype for WYE {FCB770FF-OCA7-437C-B6E8-8FOAOC56ABF5}
WGEN.RtrA	WYE	PTYP	UUID of prototype for WYE {FCB770FF-OCA7-437C-B6E8-8FOAOC56ABF5}
WGEN.RtrExtDC	MV	PTYP	UUID of prototype for MV {29787E10-484F-4b22-A7BF-1 C669D3748E8}
WGEN.RtrExtAC	MV	PTYP	UUID of prototype for MV {29787E10-484F-4b22-A7BF-1 C669D3748E8}

Атрибут имени	Тип атрибута	DNP3 Спецификация данных	DNP3 отображение элемента данных
-	-	NAME	"WGEN_SpD.PwrAt-PwrRt-StaA"
WGEN.Spd	MV	PTYP	UUID of prototype for MV {29787E10-484F-4B22-A7BF-1 C669D3748E8}
WGEN.PwrAt	WYE	PTYP	UUID of prototype for WYE {FCB770FF-OCA7-437C-B6E8-8FOAOC56ABF5}
WGEN.PwrRt	WYE	PTYP	UUID of prototype for WYE {FCB770FF-OCA7-437C-B6E8-8FOAOC56ABF5}
WGEN.StaA	WYE	PTYP	UUID of prototype for WYE {FCB770FF-OCA7-437C-B6E8-8FOAOC56ABF5}

Идентификация устройства	Возможности
1.1.7 Уровни поддержки DNP для: Указать все уровни DNP3, с которыми устройство абсолютно совместимо. Для Управляющих устройств запросы и ответы могут быть указаны независимо. 1.1.8 Поддержка функциональных блоков: 1.1.9 Исключительные дополнения: Краткое описание, предназначенное, для того чтобы быстро идентифицировать для читателя самые очевидные особенности поддержки устройства в дополнение к Самому Высокому Уровню Поддержки DNP. Полный список особенностей приведен в Таблице Реализации.	Только управляющие устройства должны включать в себя, по крайней мере: Запросы Ответы Уровень 2 Для Удаленных станций запросы и ответы должны включать по крайней мере Уровень 2. Должны включать: - Объект 0 - атрибутные объекты - Наборы данных Поддерживает прочитанные запросы статических данных, содержащие определители 00 & 01 (8- и 16-битные start/stop точечные индексы)
1.4 Уровень связей	Возможности
1.4.5 Посылает подтвержденные пользовательские структуры данных Список условий, при которых устройство передает подтвержденные сервисы уровня связи (TEST_LINK_STATES, RESET_LINK_STATES, CONFIRMED_USER_DATA)	Установленные или конфигурируемые, так чтобы никогда не отправлять подтвержденные пользователем структуры данных.
1.4.6 Перерыв соглашения уровня канала связи Этот перерыв относится к любому сообщению вторичного канала связи, которое требует подтверждения или ответа (сброс связи, статус связи, пользовательские данные, и т.д.)	Установленные или конфигурируемые, так чтобы не быть ни одним из существующих
1.4.7 Максимальные повторения канала связи Количество раз, которое устройство будет повторно передавать структуру, которая запрашивает подтверждение Уровня Связи.	Установленные или конфигурируемые, так чтобы не включать повторения
1.4.8 Максимальное количество байтов, переданных через структуру канала связи: Это число включает CRC. С областью длиной 255, максимальный размер был бы 292.	Установленные или конфигурируемые, так чтобы включать 292
1.4.9 Максимальное количество байтов, которые могут быть получены через структуру канала связи: Это число включает CRC. С областью длиной 255, максимальный размер был бы 292. Для совместимости устройство должно быть способно принять 292 байта.	Установленные или конфигурируемые, так чтобы включать 292
1.5 Уровень Приложений	Возможности
1.5.1 Максимальное количество байтов, переданных на Фрагменте Уровня Приложений кроме Передачи Файлов: Этот объем не включает любую транспортировку или структуру байтов.	Для Управляющих: Установленные или конфигурируемые, так чтобы включать 292
- Управляющие должны обеспечивать установку менее или равную 249 - Удаленные станции должны обеспечивать установку менее или равную 2048	Для удаленных станций: Установленные или конфигурируемые, так чтобы включать 2048
1.5.3 Максимальное количество байтов, которые могут быть получены через Фрагмент Уровня Приложений Этот объем не включает любую транспортировку или структуру байтов.	Для Управляющих: Установленные или конфигурируемые, так чтобы включать 292
- Управляющие должны обеспечивать установку менее или равную 2048 - Удаленные станции должны обеспечивать установку менее или равную 249	Для удаленных станций: Установленные или конфигурируемые, так чтобы включать 2048
1.5.4 Пауза ожидания Заполнения Фрагмента Уровня Приложений: Пауза, если все структуры фрагмента сообщения не получены в требуемое время. Измеренная первая по времени полученная структура фрагмента до получения последней структуры.	Конфигурируемость
1.6 Следующие пункты заполняются только для управляющих	Возможности
1.6.1 Пауза ожидающая Полного Ответа Уровня Приложений (ms): Пауза на стороне Управляющего, если все фрагменты ответного сообщения в требуемое время не получены.	Конфигурируется
1.6.2 Максимальные повторения Уровня Приложений для Сообщений запроса Количество раз, сколько Управляющий повторно передаст сообщения запроса Уровня Приложений, если ответ не получен. Этот параметр не должен вызывать Управляющего для повторной передачи контроля или ожидания времени синхронизации сообщений. Отдаленные станции не должны передавать повторения.	Установленные или конфигурируемые, так чтобы не быть ни одним из существующих
1.7 Следующие пункты заполняются только для удаленных станций	Возможности
1.7.1 Пауза ожидающая Подтверждения Приложения требуемого ответного сообщения:	Конфигурируется
1.7.2 Как часто по времени требуется синхронизация от управляющего?	Конфигурируется (по умолчанию = 24 часа)
1.8 Поддержка незапрашиваемых ответов удаленной станции	Возможности
1.8.1 Поддержка незапрашиваемого ответа Когда режим нетребуемых ответов установлен на "off", устройство должно вести себя точно как эквивалентное устройство, у которого нет поддержки незапрашиваемых ответов. Если установлено "On", удаленная станция отправит пустой Нетребуемый Ответ, после перезапуска дождется Разрешения Нетребуемых Ответов от Управляющего до отправки Нетребуемых Ответов, содержащих данные о событиях.	Конфигурируется, выбор On/Off
1.8.3 Пауза подтверждения незапрашиваемого ответа: Количество времени, которое отдаленная станция будет ждать для подтверждения Уровня Приложений назад от Управляющего, указывающие, что Управляющий получил незапрашиваемое ответное сообщение. Как минимум, диапазон конфигурируемых значений должен включать времена от одной секунды до одной минуты. Этот параметр может быть тем же самым, что используется для нормального, требуемого, пауз подтверждения приложения, или это может быть отдельный параметр.	Конфигурируется
1.9 Условия запуска незапрашиваемых ответов для удаленной станции	Возможности
1.9.8 Выдержка времени после того, как замечено событие любого класса: Конфигурируемое значение 0 указывает на отсутствие отсрочек из-за этого параметра.	Конфигурируется
3.1 Единичный бит двоичного ввода	Возможности
3.1.2 Изменение событий сообщает, когда запрашивается вариант 0:	Вариант 2 - с абсолютным временем Вариант 3 - с относительным временем
3.3 Статус двоичного вывода и контрольный блок выходной передачи сигнала	Возможности
3.3.9 Максимальное время между выбором и командой:	Конфигурируется (по умолчанию = 10 секунд)
3.4 Счетчики/Замороженные счетчики	Возможности
3.4.9 Счетчики установлены на:	32 бита (4 294 967 295)

Индекс точки

Имя

Поддерживаемые операции управления

Имя для состояния когда значение 0

Имя для состояния когда значение 1

Исходный класс связанный с событием (1, 2, 3 или отсутствием)

Описание

Select/Operate

Direct Operate

Direct Operate- No Ack

Pulse On

Pulse Off

Latch On

Latch Off

Trip

Close

Count > 1

Cancel Currently Running Operation

Изменение

Команда

Всегда

Всегда

Всегда

Конфигурируется

Никогда

Конфигурируется

Конфигурируется

Конфигурируется

Конфигурируется

Никогда

Никогда

DNP Объектная группа и описание			Запрос Удаленная станция обязана проводить синтаксический анализ		Ответ Удаленная станция должна отправить
Группа номер Num	Вариант номер Num	Описание	Функциональные коды (dec)	Квалификационные коды (hex)	Функциональные коды (dec)	Квалификационные коды (hex)
0 <a>	254	Device Attributes - Non-specific all attributes request	1	00,01,06	129	58
0 <a>	255	Device Attributes - List of attribute variations	1	00,01,06	129	58
50	1	Time and Date - Absolute time	1	07 (qty=1)	129	07 (qty=1)
			2	07 (qty=1)	-	-
50	3	Time and Date - Absolute time at last recorded time	2	07 (qty=1)	-	-
52	1	Time Delay - Coarse			129	07 (qty=1)
52	2	Time Delay - Fine			129	07 (qty=1)
60	1	Class Objects - Class 0 Data	1	06	-	-
60	2	Class Objects - Class 1 Data	1	06,07,08	-	-
		-	20,21	06	-	-
60	3	Class Objects - Class 2 Data	1	06,07,08	-	_
			20,21	06	-	-
60	4	Class Objects - Class 3 Data	1	06,07,08	-	-
			20,21	06	-	-
80	1	Internal Indications - Packed Format	2	00	-	-
				(index=7)
85 <a>	0	Data Set Prototype - All Var	1	06	-	-
85 <a>	1	Data Set Prototype - with UUID	1	00,01,06,	129	58
				17,28
			2	58	-	-
86 <a>	0	Data Set Descriptor - All Var	1	06	-	-
			22	00,01,06,	-	-
				17,28
86 <a>	1	Data Set Descriptor - Data Set Contents	1	00,01,06,	129	58
				17,28
			2	58	-	-
86 <a>	2	Data Set Descriptor - Characteristics	1	00,01,06,	129	00,01,17,
				17,28		28
86 <a>	3	Data Set Descriptor - Point Index Attributes	1	00,01,06,	129	58
				17,28
			2	58	-	-
87 <a>	0	Static Data Set - All Var	1	06	-	-
87 <a>	1	Static Data Set - Present Value	1	00,01,06,	129	58
				17,28
			2	58	-	-
			3, 4, 5, 6	58	129	58
88 <a>	0	Event Data Set - All Var	1	06,07,08	-	-
88 <a>	1	Event Data Set - Snapshot	1	06,07,08	129,130	58
No Object (function code only) Cold Restart			13
No Object (function code only) Delay Measurement			23
Примечание - <a> Объектные группы 0 и с 85 по 88 требуются только в том случае, если дополнительное отображение наборов данных поддерживается

Обозначение ссылочного национального стандарта	Степень соответствия	Обозначение и наименование ссылочного международного стандарта
ГОСТ Р МЭК 870-5-5-96	IDT	МЭК 870-5-5-95 "Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 5. Основные прикладные функции"
ГОСТ Р ИСО 8326-95	IDT	ИСО 8326-87 "Системы обработки информации. Взаимосвязь открытых систем. Определение базовых услуг сеансового уровня в режиме с установлением соединения"
ГОСТ Р ИСО/МЭК 8824-93	IDT	ИСО/МЭК 8824-90 "Информационная технология. Взаимосвязь открытых систем. Спецификация абстрактно-синтаксической нотации версии один (АСН.1)"
ГОСТ Р ИСО/МЭК 8825-1-2003	IDT	ИСО/МЭК 8825-1-98 "Информационная технология. Правила кодирования АСН.1. Часть 1. Спецификация базовых (BER), канонических (CER) и отличительных (DER) правил кодирования"
ГОСТ Р МЭК 60870-5-101-2006	IDT	МЭК 60870-5-101:2003 "Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 101. Обобщающий стандарт по основным функциям телемеханики"
ГОСТ Р МЭК 60870-5-104-2004	IDT	МЭК 60870-5-104:2000 "Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 104. Доступ к сети для МЭК 870-5-101 с использованием стандартных транспортных профилей"
ГОСТ Р МЭК 61850-6-2009	IDT	МЭК 61850-6:2004 "Сети и системы связи на подстанциях. Часть 6. Язык описания конфигурации для связи между интеллектуальными электронными устройствами на электрических подстанциях"
ГОСТ Р МЭК 61850-7-1-2009	IDT	МЭК 61850-7-1:2003 "Сети и системы связи на подстанциях. Часть 7-1. Базовая структура связи для подстанции и линейного оборудования. Принципы и модели"
ГОСТ Р МЭК 61850-7-2-2009	IDT	МЭК 61850-7-2:2003 "Сети и системы связи на подстанциях. Часть 7-2. Базовая структура связи для подстанций и линейного оборудования. Абстрактный интерфейс услуг связи (ACSI)"
ГОСТ Р МЭК 61850-7-3-2009	IDT	МЭК 61850-7-3:2003 "Сети и системы связи на подстанциях. Часть 7-3. Базовая структура связи для подстанций и линейного оборудования. Классы общих данных"
ГОСТ Р 54418.25.2-2014	MOD	IEC 61400-25-2 (2006) "Турбины ветровые. Часть 25-2. Коммуникации для текущего контроля и управления ветровыми электростанциями. Информационные модели"
ГОСТ Р 54418.25.3-2014	MOD	IEC 61400-25-3 (2006) "Турбины ветровые. Часть 25-3. Коммуникации для текущего контроля и управления ветровыми электростанциями. Модели информационного обмена"
ГОСТ Р 54418.25.5-2013	MOD	IEC 61400-25-5 (2006) "Турбины ветровые. Часть 25-5. Коммуникации для текущего контроля и управления ветровыми электростанциями. Проверка соответствия спецификации"
Примечание - В настоящей таблице использованы следующие условные обозначения: - IDT - идентичные стандарты; - MOD - модифицированные стандарты.

[1]	ISO/IEC 10646:2014	Information technology - Universal Coded Character Set (UCS)
[2]	ISO 639-2:1998	Codes for the representation of names of languages - Part 2: Alpha-3 code
[3]	W3C, Web Services Architecture, /template/go.php?url=https://www.w3.org/TR/2002/WD-ws-arch-20021114/
[4]	W3C, Extensible Markup Language (XML) 1.0, /template/go.php?url=https://www.w3.org/TR/2000/REC-xml-20001006
[5]	W3C, Name spaces in XML, /template/go.php?url=https://www.w3.org/TR/REC-xml-names
[6]	W3C, XML Schema Part 0: Primer, /template/go.php?url=https://www.w3.org/TR/xmlschema-0
[7]	W3C, XML Schema Part 1: Structures, /template/go.php?url=https://www.w3.org/TR/xmlschema-1
[8]	SOAP ver. 1.1, W3C Note "Simple Object Access Protocol (SOAP) 1.1, 8 May 2000. /template/go.php?url=https://www.w3.org/TR/2006/NOTE-soap 11-ror-httpbind ing-20060321 l#reqoptrespbi nd ing and /template/go.php?url=https://www.w3.org/TR/2000/NOTE-SOAP-20000508/
[9]	W3C, XML Schema Part 2: Data Types, /template/go.php?url=https://www.w3.org/TR/xmlschema-2
[10]	RFC 791, Internet Protocol specification (IP)
[11]	RFC 792, Internet Control Message Protocol (ICMP)
[12]	RFC 793, Transmission Control Protocol (TCP)
[13]	RFC 826, Ethernet Address Resolution Protocol
[14]	RFC 919, Broadcasting internet datagrams
[15]	RFC 922, Broadcasting internet datagrams in presence of subnets
[16]	RFC 950, Internet Standard Subnetting Procedure
[17]	RFC 1112, Host Extensions for IP Multica
[18]	RFC 2616, Hypertext Transfer Protocol - HTTP/1.1
[19]	RFC 2817, Upgrading to TLS Within HTTP/1.1
[20]	RFC 2246, Transport Layer Security (TLS) protocol
[21]	RFC 4122, Universally Unique IDentifier (UUID) URN Namespace
[22]	IEC 61850-8-1	Communication networks and systems in substations - Part 8-1: Specific Communication Service Mapping (SCSM) - Mappings to MMS (ISO 9506-1 and ISO 9506-2) and to ISO/IEC 8802-3
[23]	ISO 9506 series	Industrial automation systems - Manufacturing Message Specification
[24]	ISO 9506-1:2003	Industrial automation systems - Manufacturing Message Specification - Part 1: Service definition
[25]	ISO 9506-2:2003	Industrial automation systems - Manufacturing Message Specification - Part 2: Protocol specification
[26]	ISO/IEC 15953:1999	Information technology - Open Systems Interconnection - Service definition for the application service object association control service element
[27]	ISO/IEC 15954:1999	Information technology - Open Systems Interconnection - Connection-mode protocol for the application service object association control service element
[28]	ISO/IEC 8822:1994	Information technology - Open Systems Interconnection - Presentation service definition
[29]	ISO/IEC 8823-1:1994	Information technology - Open Systems Interconnection - Connection-oriented presentation protocol: Protocol specification
[30]	ISO/IEC 8824-1:2008	Information technology - Abstract Syntax Notation One (ASN.1): Specification of basic notation - Part 1:
[31]	ISO/IEC 8825-1:2008	Information technology - ASN.1 encoding rules: Specification of Basic Encoding Rules (BER), Canonical Encoding Rules (CER) and Distinguished Encoding Rules (DER) - Part 1:
[32]	ISO/IEC 8326:1996	Information technology - Open Systems Interconnection - Session service definition
[33]	ISO/IEC 8327-1:1996	Information technology - Open Systems Interconnection - Connection-oriented session protocol: Protocol specification
[34]	IEC 60870-5-104(2006)	Telecontrol equipment and systems - Part 5-104: Transmission protocols - Network access for IEC 60870-5-101 using standard transport profiles
[35]	IEC/TS 61850-80-1(2008)	Communication networks and systems for power utility automation - Part 80-1: Guideline to exchanging information from a CDC-based data model using IEC 60870-5-101 or IEC 60870-5-104
[36]	IEC 61850 series	Communication networks and systems for power utility automation
[37]	IEC 60870-5-5(1995)	Telecontrol equipment and systems - Part 5: Transmission protocols - Section 5: Basic application functions
[38]	RFC 1006	ISO Transport Service on top of the TCP Version: 3
[39]	DNP3 Specification Volume 2 Application Layer, Version 2.01, 3 February 2007, DNP Users Group
[40]	DNP3 Specification Volume 3 Transport Function, Version 2.01, 3 February 2007, DNP Users Group
[41]	DNP3 Specification Volume 4 Data Link Layer, Version 2.01, 3 February 2007, DNP Users Group
[42]	DNP3 Specification Volume 6 DNP3 Object Library Part 1, Version 2.01, 3 February 2007, DNP Users Group
[43]	DNP3 Specification Volume 6 DNP3 Object Library Part 2, Version 2.02, 5 May 2007, DNP Users Group
[44]	DNP3 Specification Volume 7 IP Networking, Version 2.11, 3 February 2007, DNP Users Group
[45]	DNP3 Specificaiton Volume 8 Interoperability, Version 2.02, 20 February 2007, DNP Users Group
[46]	DNP3 Specification Volume 8 Appendix 1 Device Profile, Version 2.03, 30 May 2007, DNP Users Group
[47]	DNP Technical Bulletin TB2004-004e Data Sets, 30 March 2006, DNP Users Group
