"ГОСТ Р 58960-2020. Национальный стандарт Российской Федерации. Шпонки металлические зубчатые для деревянных конструкций. Технические условия"
(утв. и введен в действие Приказом Росстандарта от 11.08.2020 N 488-ст)

1 ПОДГОТОВЛЕН Центральным научно-исследовательским институтом строительных конструкций им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко) Акционерного общества "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 августа 2020 г. N 488-ст

4 Настоящий стандарт соответствует стандарту ДИН ЕН 912:2011 "Детали крепежные для деревянных изделий. Технические требования к соединительным элементам из древесины" (DIN EN 912:2011 "Timber fasteners - Specifications for connectors for timbers", NEQ) в части формы и размеров зубчатых шпонок

5 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт устанавливает требования к зубчатым металлическим шпонкам, изготовленным из стали или чугуна, используемым в качестве соединителей элементов деревянных конструкций, воспринимающих усилия сдвига между соединяемыми элементами.

Настоящий стандарт не устанавливает требований к отбору образцов и определению характеристик соединений. Данные требования приведены в соответствующих стандартах.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 1215 Отливки из ковкого чугуна. Общие технические условия

ГОСТ 4041 Прокат толстолистовой горячекатаный для холодной штамповки из нелегированной конструкционной качественной стали. Технические условия

ГОСТ 9045 Прокат тонколистовой холоднокатаный из низкоуглеродистой качественной стали для холодной штамповки. Технические условия

ГОСТ Р 57351/EN 1090-2:2008+A1:2011 Конструкции стальные строительные. Общие технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 шпонка: Деталь в форме пластины, зубчатой пластины или кольца, которая при частичном размещении на каждой или в одной из контактных поверхностей двух элементов удерживается вместе соединительным болтом и способна передавать усилие от одного элемента к другому.

3.2 зубчатая шпонка: Шпонка в виде круглой, квадратной, прямоугольной или овальной по форме пластины, имеющей зубцы треугольной формы или шипы в виде усеченного конуса, расположенные по краям.

Примечание - Зубчатые шпонки могут быть двухсторонними и односторонними.

3.3 двухсторонняя зубчатая шпонка: Зубчатая шпонка, симметричная в поперечном разрезе и вдавливаемая в каждую контактирующую поверхность двух смежных деревянных элементов.

3.4 односторонняя зубчатая шпонка: Зубчатая шпонка, вдавливаемая в контактирующую поверхность деревянного элемента только на одной стороне.

В настоящем стандарте применены следующие обозначения:

a - ширина зубца у его основания, мм;

d₁ - диаметр центрального отверстия в зубчатой шпонке под стяжной болт, мм;

d₂ - диаметр отверстий под гвоздь; диаметр внутреннего круга шипов, мм;

d₃ - диаметр наружного круга шипов, мм;

d₄ - диаметр перфораций; диаметр шипов у основания, мм;

d_c - диаметр шпонки (круглой пластины), мм;

d_s - диаметр фланца, мм;

t - толщина пластины шпонки, мм;

h₁ - высота зубца, мм;

h_c - общая высота, мм;

h_e - глубина вдавливания зубцов, мм;

r - радиус закругления между основанием шпонки и шипом, мм;

- среднее значение плотности всех образцов в выборке, кг/м³.

5.1.1 Соединения элементов деревянных конструкций с использованием зубчатых шпонок относятся к соединениям на механических связях.

5.1.2 В зависимости от условий эксплуатации зубчатые шпонки должны иметь антикоррозионное покрытие в соответствии со стандартом.

5.1.3 Зубчатые шпонки следует использовать в соединениях элементов деревянных конструкций, работающих на сдвиг.

5.1.4 Плотность древесины соединяемых элементов деревянных конструкций с использованием зубчатых шпонок с треугольными зубьями не должна превышать 500 кг/м³.

5.2.1 Зубчатые шпонки по своей форме, размерам, используемым материалам и форме зубцов подразделяются на 11 типов, для которых размеры и технические требования к материалам приведены в приложении А.

5.2.2 По форме зубцов шпонки выделяют: шпонки с треугольной формой зубьев и шпонки с зубцами (шипами) в форме усеченного конуса. Первые изготовляют из листовой стали (пластин), вторые - из ковкого чугуна.

Каждая поставляемая шпонка должна быть маркирована изготовителем. В маркировке указываются обозначения настоящего стандарта, тип зубчатой шпонки в соответствии с приложением к настоящему стандарту и номинальный размер (диаметр).

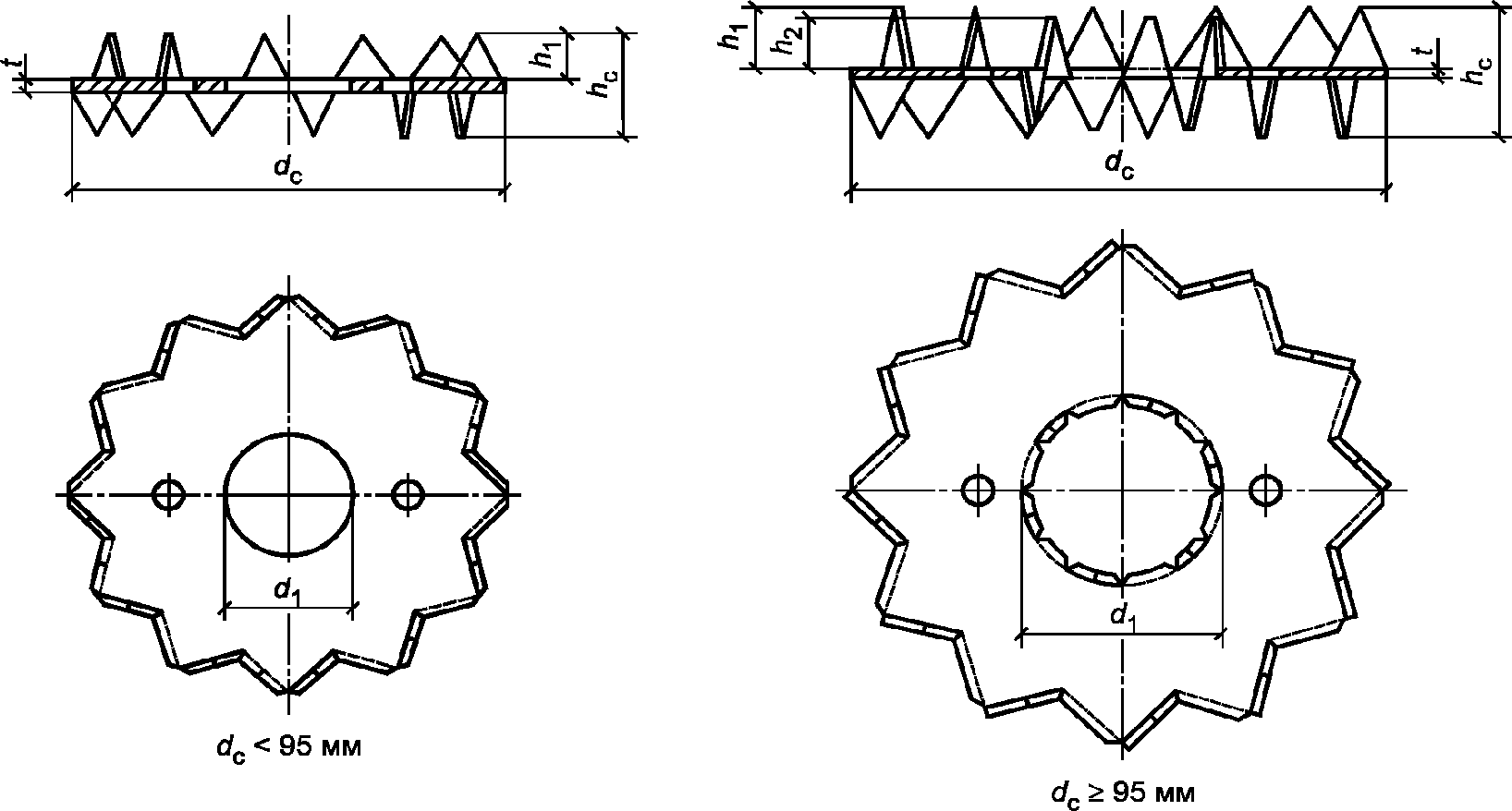

Зубчатая шпонка типа С-1 - это соединительный элемент, выполнен из круглой пластины, края которой должны быть вырезаны и наклонены под углом 90° к пластине, образуя треугольные зубцы, выступающие попеременно с противоположных сторон пластины (рисунок А.1). В данном типе шпонок зубья равномерно распределены по ее периметру, а в центре пластины имеется отверстие под болт. Кроме центрального отверстия под соединительный болт пластина имеет два отверстия под гвозди. Шпонки этого типа должны соответствовать размерам, приведенным в таблице А.1.

Для данного типа шпонок допуски по толщине t принимаются в соответствии с требованиями ГОСТ Р 57351, а для всех других размеров - +/- 0,8 мм.

Зубчатые шпонки типа С-1 изготовляют из холоднокатаных непокрытых низкоуглеродистых стальных полос для холодной штамповки. Материал полос должен соответствовать требованиям ГОСТ 4041 со следующими характеристиками: предел текучести должен быть более 210 МПа; временное сопротивление разрыву должно находиться в пределах от 390 до 490 МПа; относительное удлинение после разрыва должно быть не менее 10%.

Зубчатые шпонки допускается изготовлять также из холоднокатаной высокопрочной стали по ГОСТ 9045 для холодной штамповки.

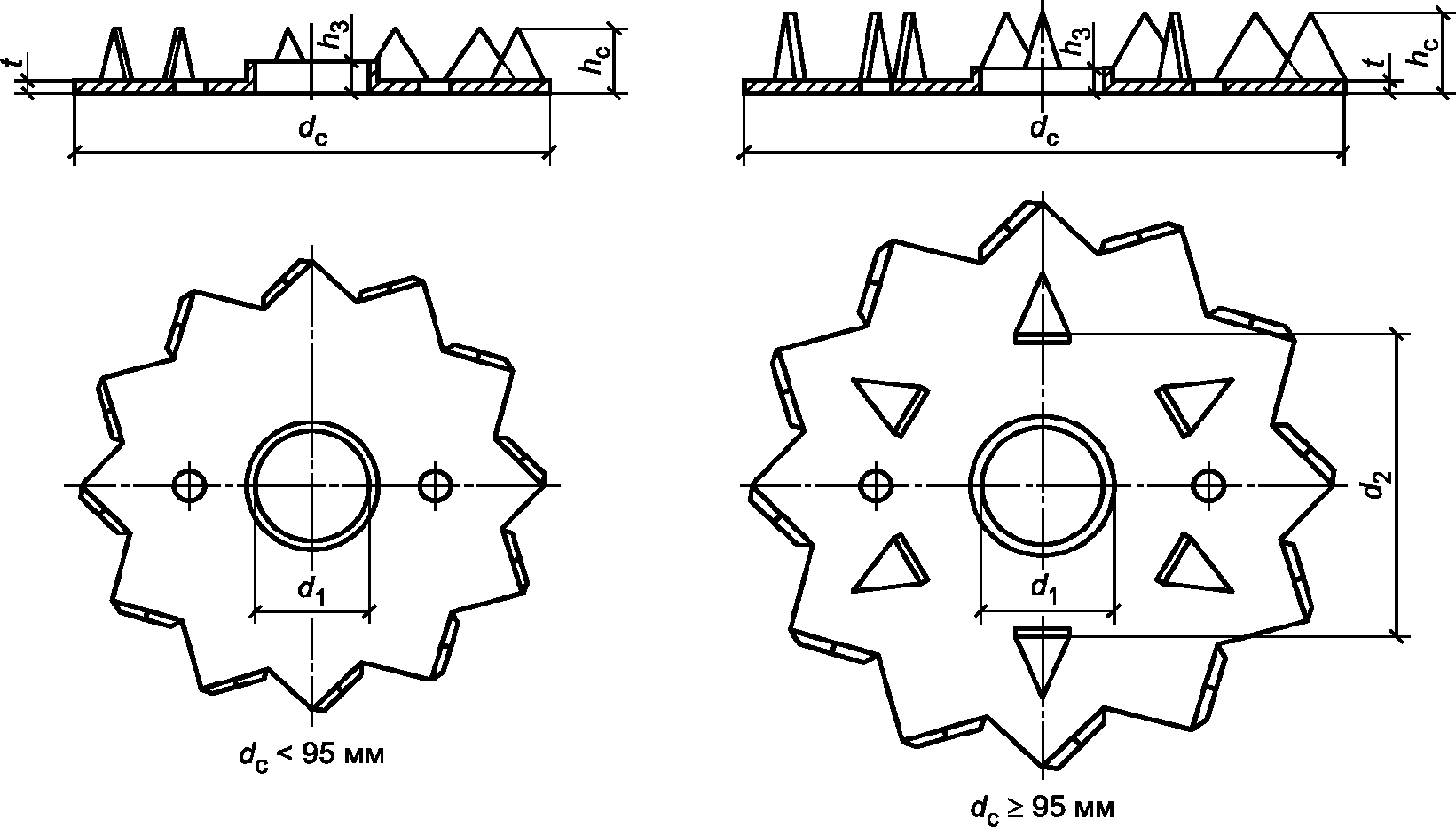

Зубчатая шпонка типа С-2 - это соединительный элемент в виде односторонней зубчатой пластины круглой формы, края которой вырезаны и наклонены под углом 90° к ее плоскости, образуя треугольные зубцы, выступающие на одну сторону пластины (рисунок А.2).

В данном типе шпонок зубцы равномерно распределены по ее периметру, а в центре пластины имеется отверстие под болт. Вокруг отверстия под болт имеется фланец, выступающий в ту же сторону, что и зубцы пластины. Каждая шпонка имеет два отверстия под гвоздь. Отверстия расположены по оси между отверстием под болт и внешней гранью. Шпонки этого типа должны соответствовать размерам, приведенным в таблице А.2.

Для данного типа шпонок допуски по толщине t принимают в соответствии с требованиями ГОСТ Р 57351, а для всех других размеров - +/- 0,8 мм.

Зубчатые шпонки типа С-2 изготовляют из холоднокатаных непокрытых низкоуглеродистых стальных полос для холодной штамповки. Материал полос должен соответствовать требованиям ГОСТ 4041 со следующими характеристиками: предел текучести должен быть более 210 МПа; временное сопротивление разрыву должно находиться в пределах от 390 до 490 МПа; относительное удлинение после разрыва должно быть не менее 10%.

Зубчатые шпонки допускается изготовлять также и из холоднокатаной высокопрочной стали по ГОСТ 9045 для холодной штамповки.

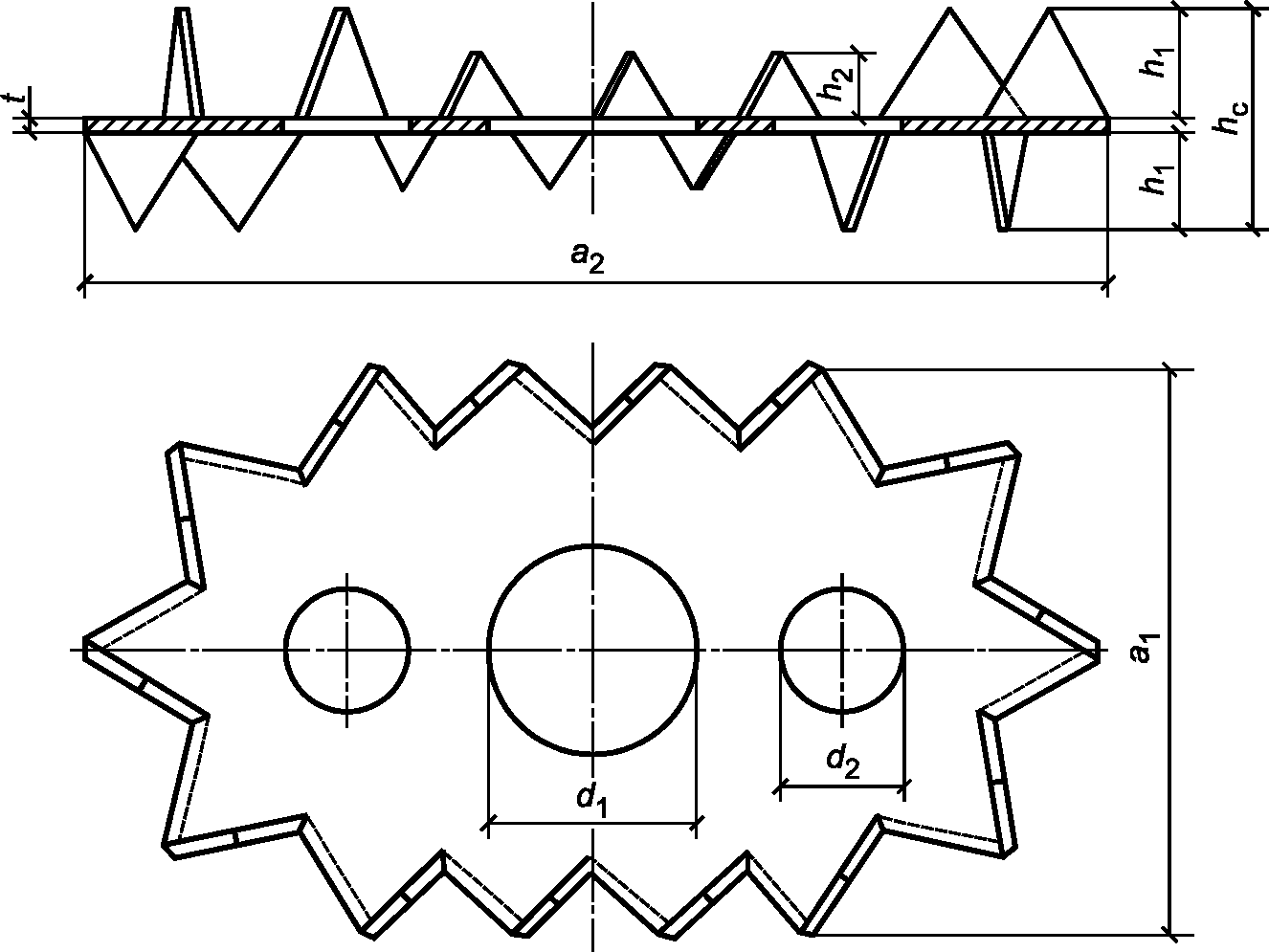

Зубчатые шпонки типа С-3 - это соединительный элемент в виде двухсторонней зубчатой пластины овальной формы. Края пластины вырезаны и наклонены под углом 90° к ее плоскости, образуя треугольные зубцы, выступающие попеременно с противоположных сторон пластины (рисунок А.3).

Количество зубцов в шпонке должно быть 28. Высота шести зубцов, расположенных в середине вдоль длинной стороны, меньше, чем высота других зубцов. В каждой пластине имеется три отверстия. Одно отверстие под стяжной болт располагается по центру пластины, а два других - по большей оси между отверстием под болт и внешней гранью. Шпонки этого типа должны соответствовать размерам, приведенным в таблице А.3.

Для данного типа шпонок допуски по толщине t принимают в соответствии с требованиями ГОСТ Р 57351, а для всех других размеров - +/- 0,8 мм.

Зубчатые шпонки типа С-3 изготовляют из холоднокатаных непокрытых низкоуглеродистых стальных полос для холодной штамповки. Материал полос должен соответствовать требованиям ГОСТ 4041 со следующими характеристиками: предел текучести должен быть более 210 МПа; временное сопротивление разрыву должно находиться в пределах от 390 до 490 МПа; относительное удлинение после разрыва должно быть не менее 10%.

Зубчатые шпонки допускается изготовлять также и из холоднокатаной высокопрочной стали по ГОСТ 9045 для холодной штамповки.

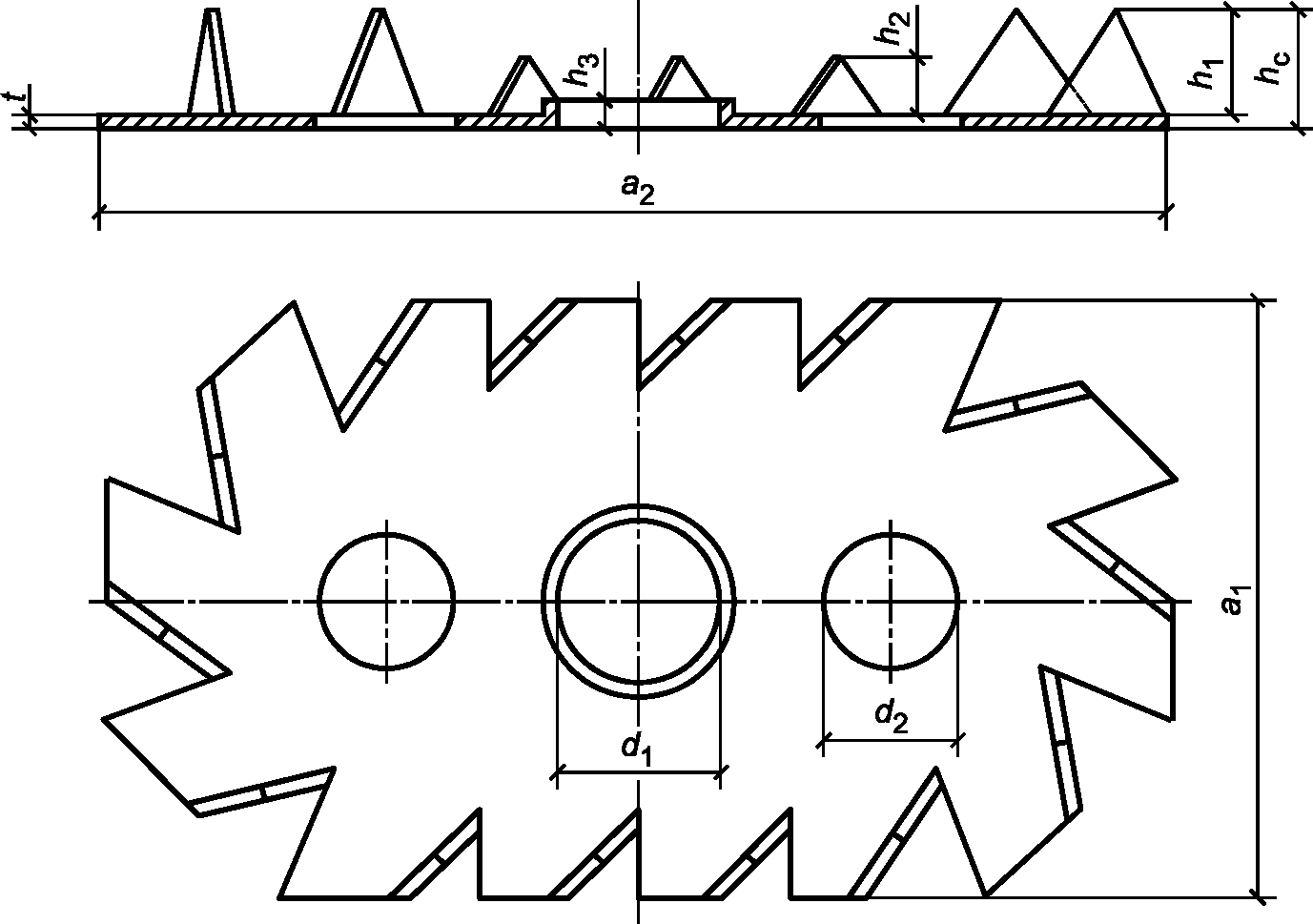

Зубчатые шпонки типа С-4 - это соединительный элемент в виде односторонней зубчатой пластины овальной формы, края которой вырезаны и наклонены под углом 90° к ее плоскости, образуя треугольные зубцы, выступающие с одной стороны пластины (рисунок А.4).

В шпонке должно быть 14 зубцов. Высота трех зубцов, расположенных в середине вдоль длинной стороны пластины, меньше, чем высота других зубцов. В шпонке имеется три отверстия. Одно большое отверстие под стяжной болт расположено по центру пластины, а два других, меньшего диаметра, - по большей оси между отверстием под болт и внешней гранью. Вокруг отверстия под болт имеется фланец, выступающий в ту же сторону, что и зубцы. Шпонки этого типа должны соответствовать размерам, приведенным в таблице А.4.

Для данного типа шпонок допуски по толщине t принимают в соответствии с требованиями ГОСТ Р 57351, для диаметра d₁ - +0,3 мм, а для всех других размеров - +/- 0,8 мм.

Зубчатые шпонки типа С-4 изготовляют из холоднокатаных непокрытых низкоуглеродистых стальных полос для холодной штамповки. Материал полос должен соответствовать требованиям ГОСТ 4041 со следующими характеристиками: предел текучести должен быть более 210 МПа; временное сопротивление разрыву должно находиться в пределах от 390 до 490 МПа; относительное удлинение после разрыва должно быть не менее 10%.

Зубчатые шпонки допускается изготовлять также и из холоднокатаной высокопрочной стали по ГОСТ 9045 для холодной штамповки.

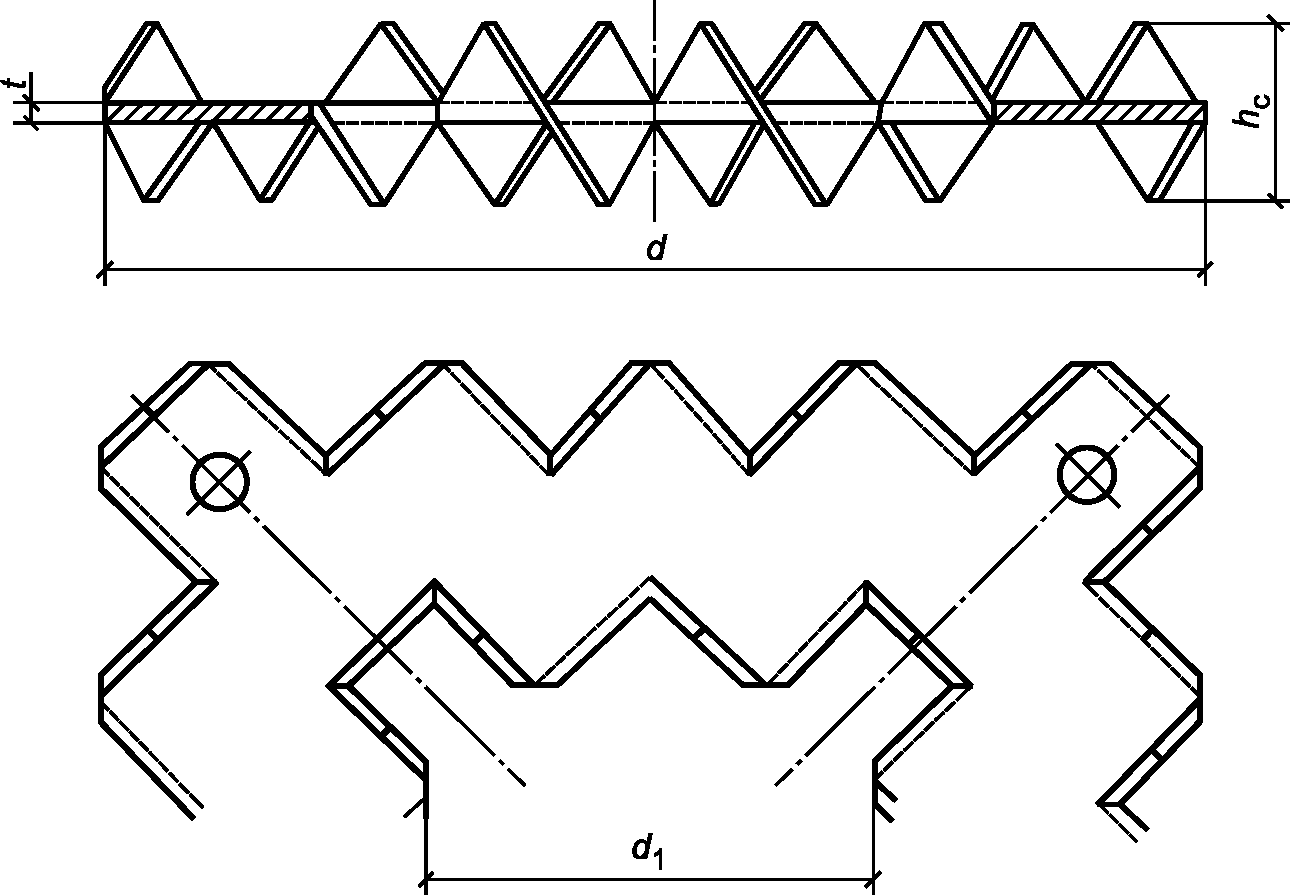

Зубчатые шпонки типа С-5 - это соединительный элемент в виде двухсторонней зубчатой пластины в форме квадрата, края которой вырезаны и наклонены под углом 90° к ее плоскости, образуя треугольные зубцы, выступающие попеременно с противоположных сторон (рисунок А.5).

В середине пластины имеется квадратное отверстие, вокруг которого расположены зубцы. В каждом углу пластины имеется отверстие под гвоздь. Шпонки этого типа должны соответствовать размерам, приведенным в таблице А.5.

Для данного типа шпонок допуски по толщине t принимают в соответствии с требованиями ГОСТ Р 57351, а для всех других размеров - +/- 0,8 мм.

Зубчатые шпонки типа С-5 изготовляют из холоднокатаных непокрытых низкоуглеродистых стальных полос для холодной штамповки. Материал полос должен соответствовать требованиям ГОСТ 4041 со следующими характеристиками: предел текучести должен быть более 210 МПа; временное сопротивление разрыву должно находиться в пределах от 390 до 490 МПа; относительное удлинение после разрыва должно быть не менее 10%.

Зубчатые шпонки допускается изготовлять также и из холоднокатаной высокопрочной стали по ГОСТ 9045 для холодной штамповки.

Зубчатая шпонка типа С-6 - это соединительный элемент в виде двухсторонней зубчатой пластины с центральным отверстием под стяжной болт. Каждая шпонка имеет два отверстия под гвоздь. Отверстия расположены по оси между отверстием под болт и внешней гранью. Края пластины вырезаны и наклонены под углом 90° попеременно к плоскости пластины, образуя треугольные зубцы, выступающие с двух сторон пластины (рисунок А.6).

В пластине должно быть 24 зубца. Шпонки этого типа должны соответствовать размерам, приведенным в таблице А.6.

Для данного типа шпонок допуски по толщине t принимают в соответствии с требованиями ГОСТ Р 57351, для диаметра d₁ - +0,3 мм, а для всех других размеров - +/- 0,8 мм.

Зубчатые шпонки типа С-6 изготовляют из мягких сталей, оцинкованных методом непрерывного горячего погружения для холодной штамповки.

Зубчатая шпонка типа С-7 - это соединительный элемент в виде односторонней зубчатой круглой пластины с центральным отверстием под стяжной болт. Каждая шпонка имеет два отверстия под гвоздь. Отверстия расположены по оси между отверстием под болт и внешней гранью. Края пластины вырезаны и наклонены под углом 90° к ее плоскости, образуя треугольные зубцы, выступающие с одной стороны (рисунок А.7).

В пластине имеется 12 треугольных зубцов. Вокруг болтового отверстия имеется фланец, выступающий в ту же сторону, что и зубья пластины. Шпонки этого типа должны соответствовать размерам, приведенным в таблице А.7.

Для данного типа пластин допуски по толщине t пластины принимают +/- 0,05 мм, для диаметра d₁ - +0,3 мм, а для прочих размеров - +/- 0,5 мм.

Зубчатые шпонки типа С-7 изготовляют из мягких сталей, оцинкованных методом непрерывного горячего погружения для холодной штамповки.

Зубчатая шпонка типа С-8 - это соединительный элемент в виде двухсторонней зубчатой пластины квадратной формы с центральным отверстием под стяжной болт. Каждая шпонка имеет два отверстия под гвоздь. Отверстия расположены по оси между отверстием под болт и внешней гранью. Края пластины вырезаны и наклонены под углом 90° к плоскости пластины, образуя треугольные зубцы (рисунок А.8).

В пластине имеется 32 треугольных зуба. На каждой стороне 8 зубцов, которые расположены равномерно по каждому краю и выступают попеременно с противоположных сторон. Линия основания каждого зубца наклонена к грани квадрата под углом 60°. Шпонки этого типа должны соответствовать размерам, приведенным в таблице А.8.

Для данного типа шпонок допуски по толщине t пластины принимают +/- 0,05 мм, для диаметра d₁ - +0,3 мм, а для прочих размеров - +/- 0,5 мм.

Зубчатые шпонки типа С-8 изготовляют из мягких сталей, оцинкованных методом непрерывного горячего погружения для холодной штамповки.

Зубчатая шпонка типа С-9 - это соединительный элемент в виде односторонней квадратной зубчатой пластины с центральным отверстием под стяжной болт. Каждая шпонка имеет два отверстия под гвоздь. Отверстия расположены по оси между отверстием под болт и внешней гранью. Края пластины вырезаны и наклонены под углом 90° к плоскости пластины, образуя треугольные зубцы, выступающие с одной стороны пластины (рисунок А.9).

В пластине имеется 16 треугольных зубцов. Линия основания каждого зубца наклонена к грани квадрата под углом 60°. Вокруг болтового отверстия имеется фланец, выступающий в ту же сторону, что и зубцы пластины. Шпонки этого типа должны соответствовать размерам, приведенным в таблице А.9.

Для данного типа шпонок допуски по толщине t пластины принимают +/- 0,05 мм, для диаметра d₁ - +0,3 мм, а для прочих размеров - +/- 0,5 мм.

Зубчатые шпонки типа С-9 изготовляют из мягких сталей, оцинкованных методом непрерывного горячего погружения для холодной штамповки.

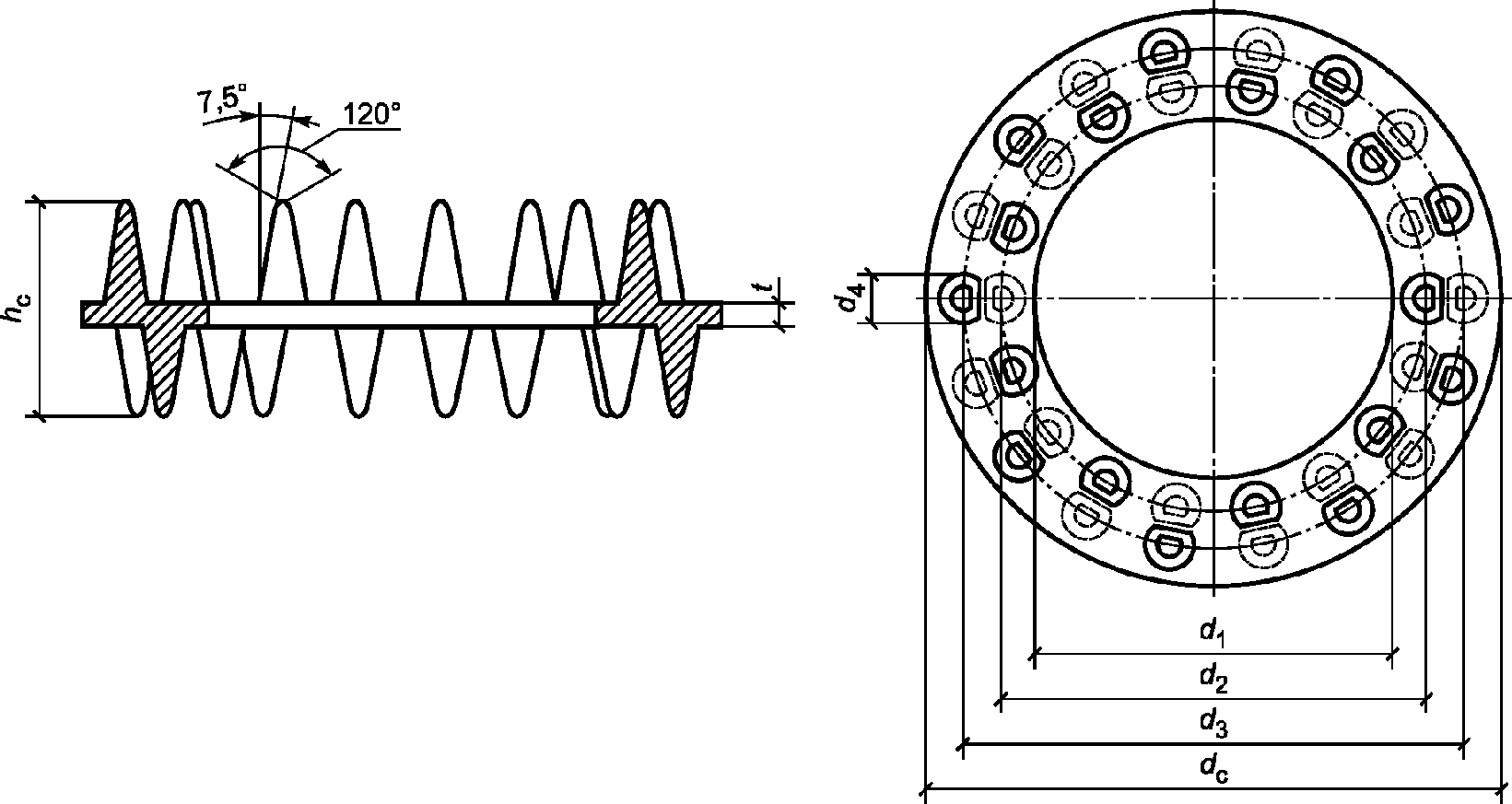

Зубчатая шпонка типа С-10 - это соединительный элемент в виде двухсторонней кольцевой пластины с шипами на обеих сторонах (рисунок А.10).

Шпонки данного типа отливают из ковкого чугуна по ГОСТ 1215. Шипы располагаются в один или два ряда по окружности на каждой стороне кольцевой пластины. Если в два ряда, то половина шипов находится по внутреннему ряду, вторая половина - по наружному. Шипы внутреннего круга могут располагаться в шахматном порядке по отношению друг к другу. Шипы имеют форму срезанного конуса. Диаметр срезанной части конуса не более 1,0 мм. Шпонки данного типа должны соответствовать размерам, приведенным в таблице А.10.

Для данного типа шпонок допуски по толщине t пластины и высоте h_с принимают +/- 0,05 мм, а для прочих размеров - +/- 0,8 мм.

Зубчатые шпонки типа С-10 изготовляют из ковкого чугуна по ГОСТ 1215.

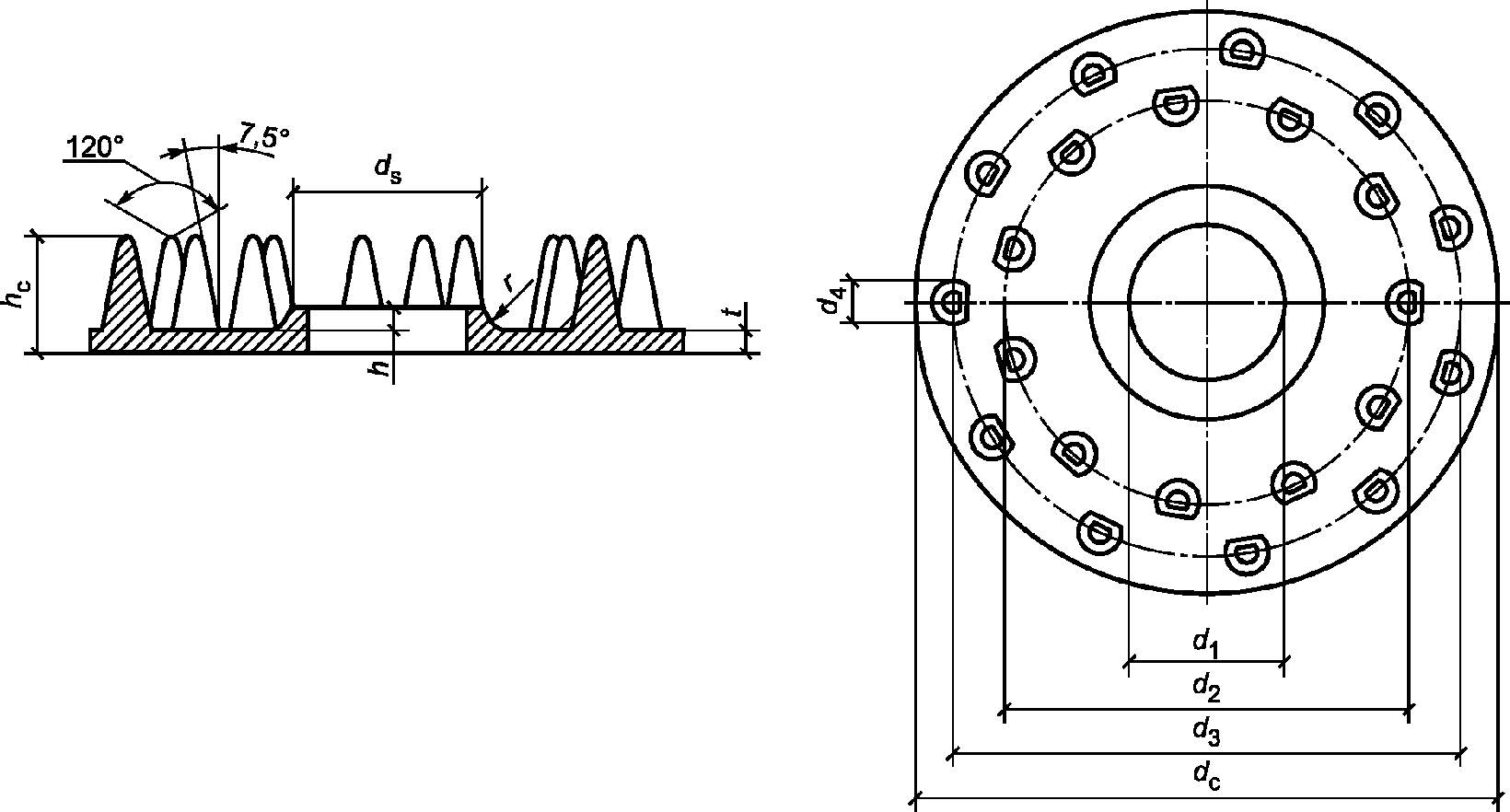

Зубчатая шпонка типа С-11 - это соединительный элемент в виде односторонней зубчатой кольцевой пластины с шипами на одной стороне (рисунок А.11).

Шпонки данного типа отливают из ковкого чугуна. Шипы располагаются в один или два ряда по одной или двум окружностям. Если два ряда, то половина шипов находится по внутреннему ряду, вторая половина - по внешнему. Внутренние шипы расположены в шахматном порядке по отношению к наружным шипам. Шипы имеют форму срезанного конуса. Диаметр срезанной части конуса не более 1,0 мм. По центру пластины имеется отверстие под болт. Вокруг отверстия под болт имеется фланец, выступающий в ту же сторону, что и шипы пластины. Пластины этого типа должны соответствовать размерам, приведенным в таблице А.11.

Зубчатые шпонки типа С-11 изготовляют из ковкого чугуна по ГОСТ 1215.
