"ГОСТ Р 52990.6-2010/ИСО 9902-6:2001. Национальный стандарт Российской Федерации. Шум машин. Машины текстильные. Испытания на шум. Часть 6. Станки ткацкие"
(утв. и введен в действие Приказом Росстандарта от 30.11.2010 N 617-ст)

1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 358 "Акустика"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2010 г. N 617-ст

4 Настоящий стандарт является идентичным по отношению к международному стандарту ИСО 9902-6:2001 "Машины текстильные. Испытания на шум. Часть 6. Станки ткацкие" (ISO 9902-6:2001 "Textile machinery - Noise test code - Part 6: Fabric manufacturing machinery", IDT).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

6 ПЕРЕИЗДАНИЕ. Март 2019 г.

Настоящий стандарт, применяемый совместно со стандартом ИСО 9902-1, устанавливает условия монтажа, режим работы и методы измерений, заявления и подтверждения значений шумовых характеристик ткацких машин.

Стандарт устанавливает технический (степень точности 2) и ориентировочный (степень точности 3) методы измерения шума.

Стандарт распространяется на ткацкие и трикотажные машины по ИСО 5247 и ИСО 7839:

- станки ткацкие челночные;

- станки ткацкие рапирные;

- станки ткацкие пневматические;

- станки ткацкие с микропрокладчиками;

- станки лентоткацкие;

- станки круглоткацкие;

- машины жаккардовые.

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:

ISO 3743-1:1994 <1>, Acoustics; determination of sound power levels of noise sources; engineering methods for small, movable sources in reverberant fields; part 1: comparison method in hard-walled test rooms (Акустика. Определение уровней звуковой мощности источников шума. Технические методы для небольших подвижных источников в реверберационных полях. Часть 1. Сравнительный метод для твердостенных испытательных камер)

--------------------------------

<1> Заменен на ISO 3743-1:2010.

ISO 3744:1994 <2>, Acoustics. Determination of sound power levels of noise sources using sound pressure. Engineering method in an essentially free field over a reflecting plane (Акустика. Определение уровней звуковой мощности источников шума с использованием звукового давления. Технический метод в условиях свободного звукового поля над отражающей поверхностью)

--------------------------------

<2> Заменен на ISO 3744:2010.

ISO 3746:1995 <3>, Acoustics. Determination of sound power levels of noise sources using sound pressure. Survey method using an enveloping measurement surface over a reflecting plane (Акустика. Определение уровня звуковой мощности источников шума по звуковому давлению. Контрольный метод с использованием огибающей поверхности измерения над плоскостью отражения)

--------------------------------

<3> Заменен на ISO 3746:2010.

ISO 3747:2000 <1>, Acoustics; Determination of sound power levels of noise sources; Survey method using a reference sound source (Акустика. Определение уровней звуковой мощности источников шума. Контрольный метод с использованием эталонного источника звука)

--------------------------------

<1> Заменен на ISO 3747:2010.

ISO 5247:1983 <2>, Textile machinery and accessories; Weaving machines; Classification and Vocabulary. Trilingual edition (Машины текстильные и вспомогательное оборудование. Ткацкие машины. Классификация и словарь)

--------------------------------

<2> Заменен на ISO 5247-1:2004.

ISO 7839:1984 <3>, Textile machinery and accessories; Knitting machines; Classification and vocabulary. Trilingual edition (Машины текстильные и вспомогательное оборудование. Вязальные машины. Классификация и словарь)

--------------------------------

<3> Заменен на ISO 7839:2005.

ISO 9614-1:1993, Acoustics. Determination of sound power levels of noise sources using sound intensity. Part 1. Measurements at discrete points (Акустика. Определение уровней звуковой мощности источников шума по интенсивности звука. Часть 1. Измерение в дискретных точках)

ISO 9614-2:1996, Acoustics. Determination of sound power levels of noise sources using sound intensity. Part 2. Measurement by scanning (Акустика. Определение уровней звуковой мощности источников шума по интенсивности звука. Часть 2. Измерение сканированием)

ISO 9902-1:2001, Textile machinery. Noise test code. Part 1. Common requirements (Оборудование текстильное. Свод правил по определению уровня шума. Часть 1. Общие требования)

ISO 11201:1995 <4>, Acoustics. Noise emitted by machinery and equipment. Measurement of emission sound pressure levels at a work station and at other specified positions. Engineering method in an essentially free field over a reflecting plane (Акустика. Шум, издаваемый машинами и оборудованием. Измерение уровней звукового давления на рабочем месте и в других установленных точках. Технический метод в условиях свободного звукового поля над отражающей поверхностью)

--------------------------------

<4> Заменен на ISO 11201:2010.

ISO 11202:1995 <5>, Acoustics. Noise emitted by machinery and equipment. Measurement of emission sound pressure levels at a work station and at other specified positions. Survey method in situ (Акустика. Шум, издаваемый машинами и оборудованием. Измерение уровней звукового давления на рабочем месте и в других установленных точках. Контрольный метод измерения на месте)

--------------------------------

<5> Заменен на ISO 11202:2014.

ISO 11203:1995, Acoustics. Noise emitted by machinery and equipment. Determination of emission sound pressure levels at a work station and at other positions from the sound power level (Акустика. Шум, издаваемый машинами и оборудованием. Измерение уровней звукового давления на рабочем месте и в других установленных точках в зависимости от уровня звуковой мощности)

ISO 11204:1995 <6>, Acoustics. Noise emitted by machinery and equipment. Measurement of emission sound pressure levels at a work station and at other specified positions. Method requiring environmental correction (Акустика. Шум, издаваемый машинами и оборудованием. Измерение уровней звукового давления на рабочем месте и в других установленных точках. Метод, требующий поправок на внешние воздействующие факторы)

--------------------------------

<6> Заменен на ISO 11204:2010.

В настоящем стандарте применены термины по ИСО 9902-1.

См. таблицу 1 настоящего стандарта и ИСО 9902-1 (раздел 4).

См. ИСО 9902-1.

Для определения корректированного по A уровня звуковой мощности L_WA по интенсивности звука применяют ИСО 9614-1 (измерение в дискретных точках) и ИСО 9614-2 (сканирование).

Для определения корректированного по A уровня звуковой мощности L_WA по уровням звука на заданной измерительной поверхности применяют один из следующих стандартов:

- ИСО 3744,

- ИСО 3747,

- ИСО 3746, если ИСО 3744 и ИСО 3747 неприменимы.

Если условия испытаний соответствуют ИСО 3743-1 (например, в случае узких ткацких или вязальных станков), то этот стандарт может быть применен как альтернативный настоящему стандарту.

См. ИСО 9902-1 (п. 5.2). Крупногабаритные машины в таблицах 1 - 3 настоящего стандарта обозначены буквой L.

См. ИСО 9902-1 (п. 6.1).

Уровень звука излучения, L_pA, определяют по одному из следующих стандартов:

- ИСО 11201,

- ИСО 11204,

- ИСО 11202, если ИСО 11201 и ИСО 11204 неприменимы.

Если условия испытаний соответствуют ИСО 11203 (например, в случае узких ткацких или вязальных станков, как правило имеющих ненаправленное излучение) и уровень звуковой мощности известен, то этот стандарт может быть применен как альтернативный при расстоянии от поверхности машины 1 м (см. 6.2.3).

См. ИСО 9902-1 (подраздел 6.2) и таблицы 1 - 3 настоящего стандарта.

Для не круглых и не узких ткацких станков выбирают восемь точек измерений в соответствии с рисунком 1 на расстоянии 1 м и высоте 1,6 м над полом или рабочей платформой. При ограниченном свободном пространстве вокруг машины измерительное расстояние может быть уменьшено до 0,5 или до 0,25 м (это должно быть указано в протоколе испытаний). Используя результаты измерений контролируемого параметра в восьми точках, рассчитывают L_pA [см. ИСО 9902-1 (подраздел 6.1)]. Если задняя сторона машины недоступна при наличии обрабатываемого материала, то три первые точки могут быть исключены.

Для плосковязальных, основовязальных, рашелевых и вязально-прошивных машин (включая специальные основовязальные машины, например ковроткацкие и хлопчатобумажные) с максимальной рабочей шириной 8 м выбирают восемь точек измерений в соответствии с рисунком 2 на расстоянии 1 м и высоте 1,6 м над полом или рабочей платформой. Для крупногабаритных станков увеличивают число точек измерений, чтобы расстояние между соседними точками не превышало 3 м. Если доступ к задним точкам ограничен устройством подачи нити, то задние точки не используют. Используя результаты измерений контролируемого параметра в восьми точках, рассчитывают L_pA [см. ИСО 9902-1 (подраздел 6.1)].

Для круглоткацких и вязальных станков выбирают четыре точки измерений в соответствии с рисунком 3 на расстоянии 1 м и высоте 1,6 м над полом или рабочей платформой. Используя результаты измерений контролируемого параметра в четырех точках, рассчитывают L_pA [см. ИСО 9902-1 (подраздел 6.1)].

Для узких ткацких станков выбирают одну точку измерения в соответствии с рисунком 4 на расстоянии 1 м и высоте 1,6 м над полом или рабочей платформой. Используя результаты измерений контролируемого параметра, рассчитывают L_pA [см. ИСО 9902-1 (подраздел 6.1)].

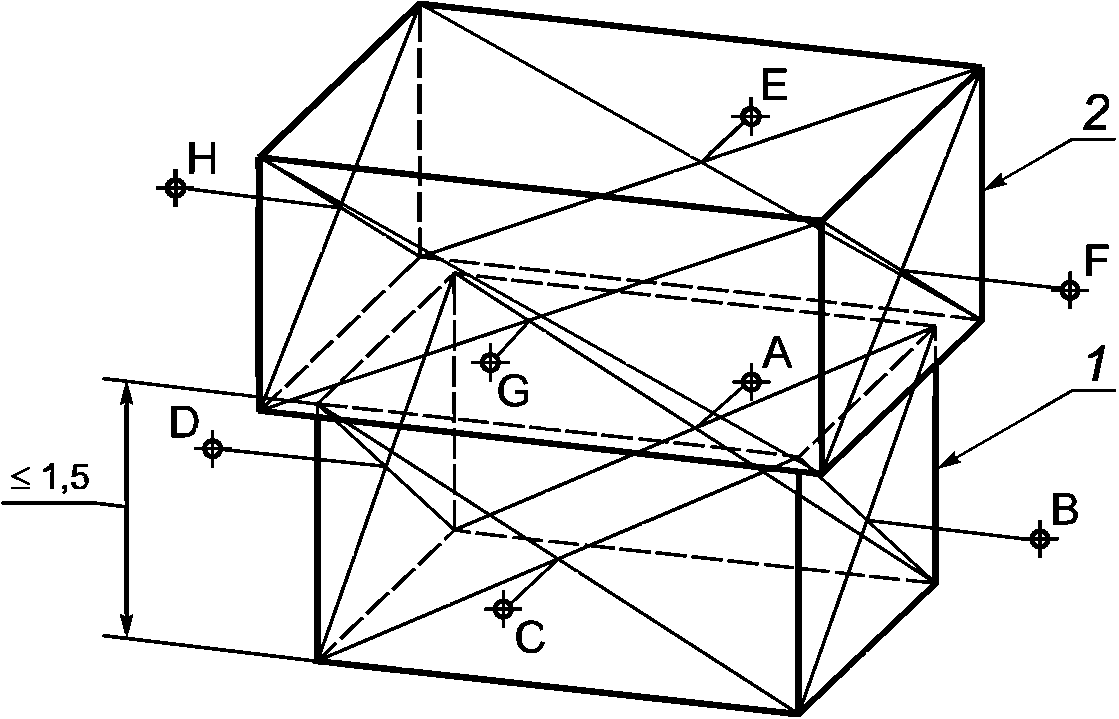

Для жаккардовых машин выбирают восемь точек измерений в соответствии с рисунком 5. Выполняют две серии измерений на расстоянии 1 м в центре каждой стороны. Точки измерений 1 - 4 должны быть расположены на высоте, равной половине высоты станины машины, точки измерений 5 - 8 - на высоте геометрической оси жаккардовой машины. Используя результаты измерений контролируемого параметра в восьми точках, рассчитывают L_pA [см. ИСО 9902-1 (подраздел 6.1)].

См. ИСО 9902-1 (раздел 7).

См. ИСО 9902-1 (раздел 8) и таблицы 1 - 3 настоящего стандарта.

Для ткацких станков, имеющих два или более варьируемых параметра, как альтернатива методу, указанному в таблице 1 [см. ИСО 9902-1 (раздел 8)], могут быть определены шумовые характеристики, зависящие от скорости и других варьируемых параметров (например, от ширины и числа ремизных рам). В таких случаях значения шумовой характеристики указывают в протоколе испытаний и заявляют их преимущественно в табличной или графической форме, или используя поправочный коэффициент для варьируемых параметров, или обоими способами.

См. ИСО 9902-1 (раздел 9).

См. ИСО 9902-1 (раздел 10).

См. ИСО 9902-1 (раздел 11). Информация должна включать сведения, указанные в таблицах 1 - 3 настоящего стандарта.

См. ИСО 9902-1 (раздел 12).

Если выбрана альтернатива в соответствии с разделом 8, то поясняют, каким образом могут быть получены значения L_pA и L_WA по таблицам и графикам или с помощью поправочного коэффициента для установленных значений варьируемых параметров. Дополнительно указывают неопределенность измерений K_pA и K_WA.

--------------------------------

<1> Действует ГОСТ Р ИСО 3744-2013.

<2> Действует ГОСТ Р ИСО 3746-2013.

<3> Действует ГОСТ Р ИСО 3747-2013.

<4> Действует ГОСТ ISO 11201-2016.

<5> Действует ГОСТ ISO 11202-2016.

<6> Действует ГОСТ ISO 11204-2016.
