"ГОСТ Р ИСО 10303-520-2007. Национальный стандарт Российской Федерации. Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 520. Прикладные интерпретированные конструкции. Ассоциативные элементы чертежей"
(утв. и введен в действие Приказом Ростехрегулирования от 20.03.2007 N 35-ст)

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

1 ПОДГОТОВЛЕН Государственным научным учреждением "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 марта 2007 г. N 35-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 10303-520:1999 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 520. Прикладные интерпретированные конструкции. Ассоциативные элементы чертежей" (ISO 10303-520:1999 "Industrial automation systems and integration - Product data representation and exchange - Part 520: Application interpreted construct: Associative draughting elements").

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении E

5 ВВЕДЕН ВПЕРВЫЕ

Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для нейтрального обмена файлами, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.

Стандарты комплекса ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Стандарты данного комплекса относятся к одной из следующих тематических групп: методы описания, интегрированные ресурсы, прикладные интерпретированные конструкции, прикладные протоколы, комплекты абстрактных тестов, методы реализации и аттестационное тестирование. Группы стандартов данного комплекса описаны в ИСО 10303-1. Настоящий стандарт входит в группу прикладных интерпретированных конструкций.

Прикладная интерпретированная конструкция (ПИК) обеспечивает логическую группировку интерпретированных конструкций, поддерживающих конкретную функциональность для использования данных об изделии в разнообразных прикладных контекстах. Интерпретированная конструкция представляет собой обычную интерпретацию интегрированных ресурсов, поддерживающую требования совместного использования информации прикладными протоколами.

Настоящий стандарт определяет прикладную интерпретированную конструкцию для описания структур, связывающих пояснения на чертеже с геометрическими параметрами формы, к которой они относятся.

Настоящий стандарт определяет интерпретацию интегрированных ресурсов, обеспечивающую соответствие требованиям к представлению связей между пояснением и геометрическими параметрами формы изделия.

Требования настоящего стандарта распространяются на:

- структуры, представляющие связи между размерами или выносками на чертежах и соответствующей им геометрией формы изделия или пояснением;

- структуры, представляющие связи между границами закрашенной области и геометрией формы изделия или пояснением, из которой они получены.

Требования настоящего стандарта не распространяются на:

- представление формы изделия;

- представление размеров, пояснений и геометрических форм.

В настоящем стандарте использованы ссылки на следующие международные стандарты:

ИСО/МЭК 8824-1:2002 Информационные технологии. Взаимосвязь открытых систем. Абстрактная синтаксическая нотация версии один (АСН.1). Спецификация основной нотации

ИСО 10303-1:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы

ИСО 10303-11:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS

ИСО 10303-41:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий

ИСО 10303-43:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 43. Интегрированные обобщенные ресурсы. Структуры представлений

ИСО 10303-46:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 46. Интегрированные обобщенные ресурсы. Визуальное представление

ИСО 10303-47:1997 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 47. Интегрированные обобщенные ресурсы. Допуски на отклонения формы

ИСО 10303-101:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 101. Интегрированные прикладные ресурсы. Изготовление чертежей

ИСО 10303-202:1996 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладные протоколы. Ассоциативные чертежи

В настоящем стандарте применены следующие термины:

- комплект абстрактных тестов; КАТ (abstract text suite; ATS);

- приложение (application);

- прикладной контекст (application context);

- прикладной протокол; ПП (application protocol; AP);

- метод реализации (implementation method);

- интерпретация (interpretation);

- модель (model);

- изделие (product);

- данные об изделии (product data).

В настоящем стандарте применен следующий термин:

прикладная интерпретированная конструкция; ПИК (application interpreted construct; AIC): Логическая группировка интерпретируемых конструкций, которая поддерживает определенную функцию для использования данных об изделии в контекстах различных приложений.

В настоящем разделе определена EXPRESS-схема, в которой используются элементы интегрированных ресурсов и содержатся типы конкретизации объектов и функции, относящиеся к настоящему стандарту.

Примечание - В интегрированных ресурсах допускается существование подтипов и элементов списков выбора, не импортированных в данную ПИК. Такие конструкции исключают из дерева подтипов или из списка выбора посредством правил неявного интерфейса, определенных в ИСО 10303-11. Ссылки на исключенные конструкции находятся вне области применения данной ПИК. В некоторых случаях исключаются все элементы списка выбора. Поскольку ПИК предназначены для реализации в контексте прикладного протокола, элементы списка выбора будут определяться областью применения прикладного протокола.

EXPRESS-спецификация

Примечание - Схемы, ссылки на которые даны выше, можно найти в следующих стандартах комплекса ИСО 10303:

Для независимой реализации в схемах прикладных протоколов, в которых используется данная ПИК, предназначены следующие объекты:

- annotation_curve_occurrence;

- annotation_fill_area_occurrence;

- annotation_occurrence_associativity;

- annotation_symbol_occurrence;

- dimension_text_associativity;

- draughting_callout;

- draughting_model;

- leader_curve;

- projection_curve;

- shape_aspect_associativity;

- shape_definition_representation;

- shape_dimension_representation.

Объект annotation_occurrence_associativity является подтипом объекта annotation_occurrence_relationship. Он связывает элемент пояснения с направленной или проекционной линией, которая визуально привязывает информацию на чертеже к элементу или закрашенной области, граница которой определяется элементом.

EXPRESS-спецификация

Формальное утверждение

WR1 - объект related_annotation_occurrence должен быть объектом типа leader_curve, projection_curve или annotation_fill_area_occurrence.

Объект dimension_text_associativity является подтипом объекта text_literal. Он отображает объект shape_dimension_representation на объект draughting_callout, который представляет размеры.

Примечание - Размеры объекта shape_dimension_representation не обязательно должны быть идентичны строке символов, представленной текстовым литералом.

EXPRESS-спецификация

Формальные утверждения

WR1 - объект mapped_representation должен быть объектом типа shape_dimension_representation.

WR2 - объект mapping_target должен быть объектом типа draughting_callout.

WR3 - объект dimension_text_associativity должен использоваться в объекте annotation_text_occurrence, который содержится в целевом объекте draughting_callout.

Объект draughting_model представляет форму изделия для изготовления чертежей. Объект draughting_model может содержать объекты mapped_item, которые являются отображениями объекта shape_representations или других объектов draughting_model. Объект mapped_item, являющийся отображением объекта shape_representation, задает явное представление формы изделия, которое должно быть представлено на чертеже. Объект mapped_item, являющийся отображением другого объекта draughting_model, задает использование подмодели. Объект draughting_model может содержать объекты styled_item. Эти объекты styled_item задают стиль для объекта mapped_item, являющегося отображением объекта shape_representation и обеспечивающего использование объекта curve_style в представлении объекта shape_representation на чертеже. Объект draughting_model может содержать объекты annotation_occurrence. Эти объекты annotation_occurrence задают пояснение, которое размещается в той же системе координат, что и объект shape_representation, и проецируется на вид при представлении на чертеже объекта draughting_model.

EXPRESS-спецификация

Формальные утверждения

UR1 - наименование объекта draughting_model должно быть уникальным.

WR1 - элементами объекта draughting_model должны быть mapped_item, styled_item, axis2_placement или camera_model.

WR2 - если в объекте draughting_model содержится объект mapped_item, то источником объекта mapped_item должен быть объект shape_representation или другой объект draughting_model.

WR3 - если объект mapped_item имеет обозначение, то источником объекта mapped_item должен быть объект shape_representation, а обозначение объекта mapped_item должно быть объектом curve_style.

Объект shape_aspect_associativity является подтипом объекта shape_aspect_relationship, связывающим элемент объекта shape_representation с направленной или проекционной линией, которая визуально привязывает информацию на чертеже к элементу или к границе закрашенной области, которая определяется элементом.

EXPRESS-спецификация

Формальные утверждения

WR1 - объект relating_shape_aspect должен определять изделие.

WR2 - объект related_shape_aspect не должен определять изделие.

WR3 - одним из элементов объекта shape_representation для объекта shape_aspect_associativity должна быть базовая кривая для объектов leader_curve, projection_curve или fill_area_boundary.

WR4 - объект shape_representation для объекта shape_aspect_associativity должен содержать два элемента. Одним из элементов должен быть элемент объекта shape_representation, который отображается на объект draughting_model. Объект draughting_model должен либо содержать в качестве элемента направленную линию, проекционную линию или закрашенную область, либо проецироваться на объект presentation_view, элементом которого являются направленная линия, проекционная линия или закрашенная область.

Функция check_associative_shape_aspects проверяет наличие в объекте used_representation объекта shape_definition_representation двух элементов, одним из которых является элемент объекта shape_representation, который отображается на объект draughting_model. Объект draughting_model должен либо содержать в качестве элемента направленную линию, проекционную линию или закрашенную область, либо проецироваться на объект presentation_view, элементом которого являются направленная линия, проекционная линия или закрашенная область. Функция возвращает значение TRUE (истина), если элементы объекта used_representation соответствуют этому требованию. Функция возвращает значение FALSE (ложь), если элементы не соответствуют этому требованию.

EXPRESS-спецификация

Определение аргумента

sdr - объект shape_definition_representation, который должен быть проверен.

Функция representations_mapped_into возвращает множество объектов representation, которые определены как объекты mapped_item посредством аргумента representation.

EXPRESS-спецификация

Определение аргумента

rep - объект representation, который должен быть проверен.

EXPRESS-спецификация

Сокращенные наименования объектов, установленных в настоящем стандарте, приведены в таблице A.1. Требования к использованию сокращенных наименований объектов содержатся в методах реализации, описанных в соответствующих стандартах комплекса ИСО 10303.

Для обеспечения однозначного обозначения информационного объекта в открытой системе настоящему стандарту присвоен следующий идентификатор объекта:

{iso standard 10303 part(520) version(1)}

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Для обеспечения однозначного обозначения в открытой системе схеме aic_associative_draughting_elements_schema (см. раздел 4) присвоен следующий идентификатор объекта:

{iso standard 10303 part(520) version(1) object(1) aic-associative-draughting-elements-schema(1)}

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

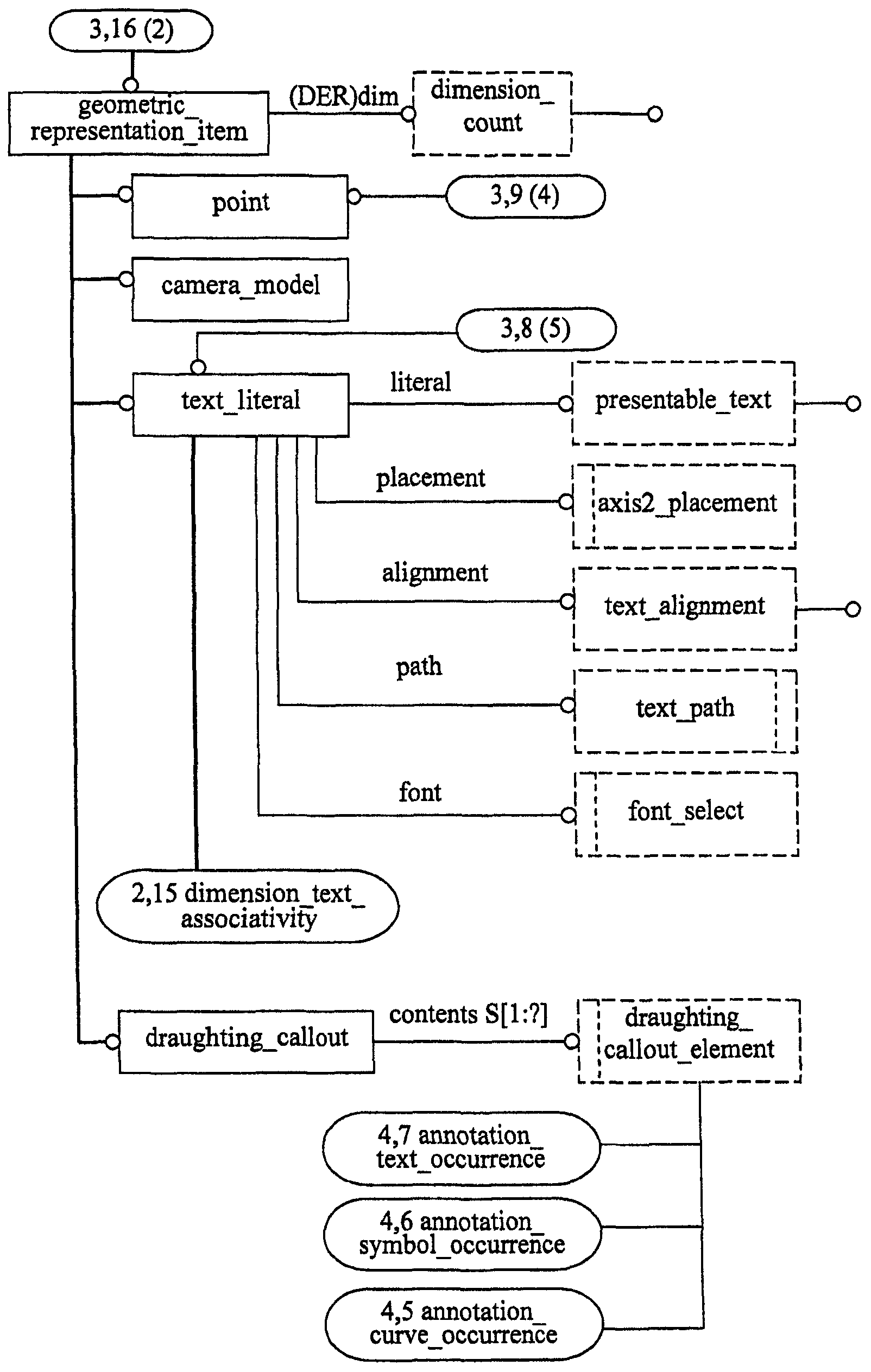

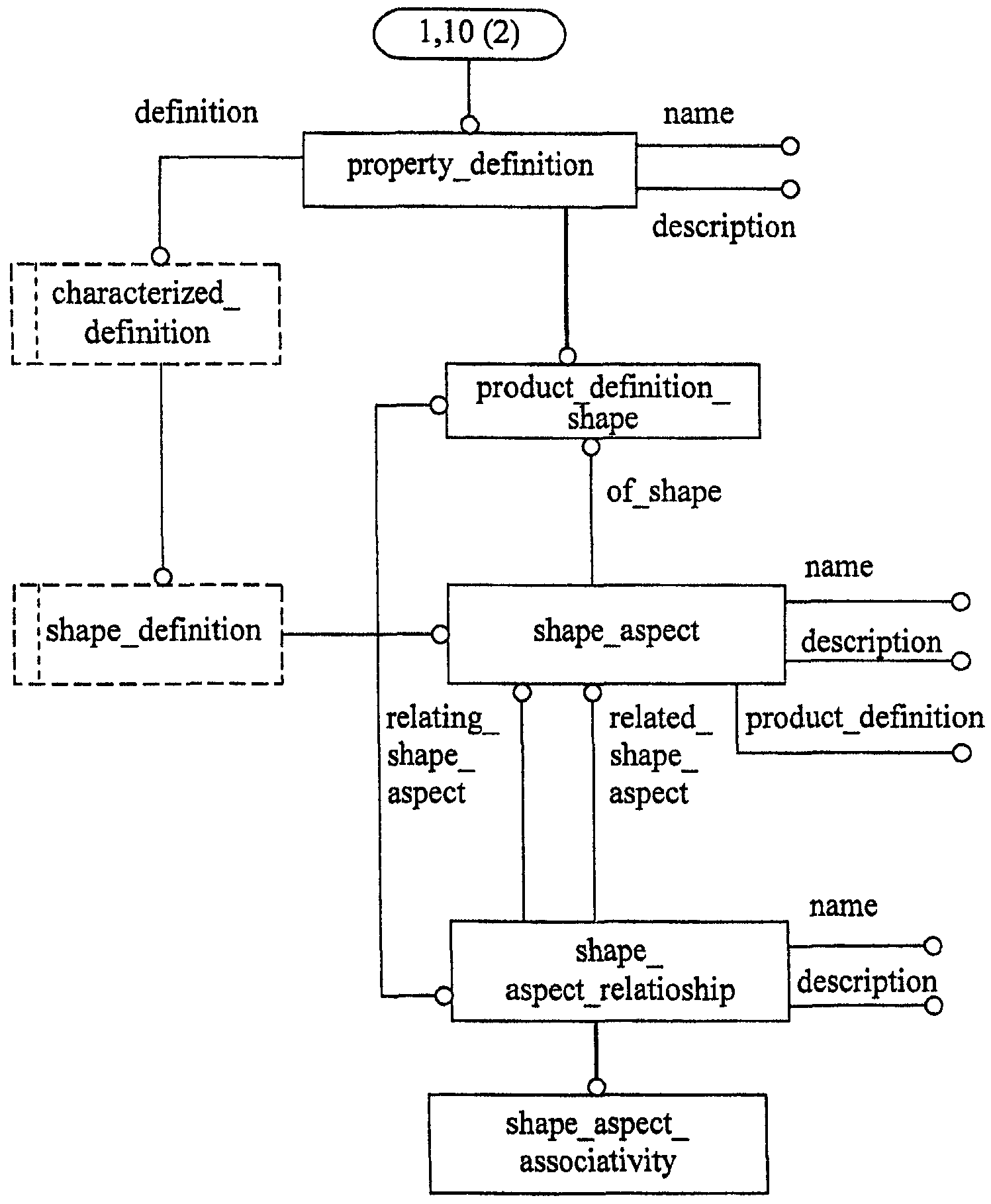

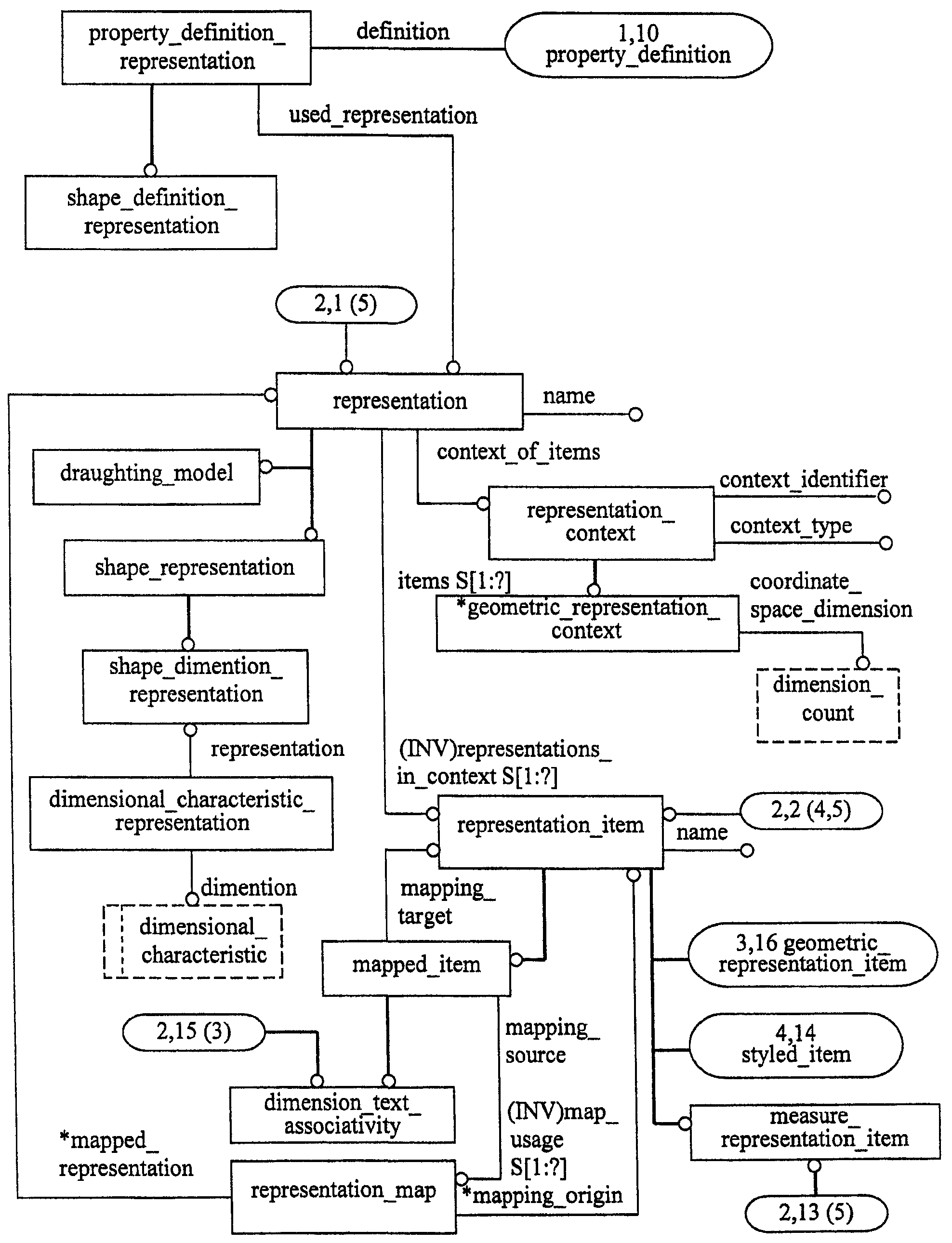

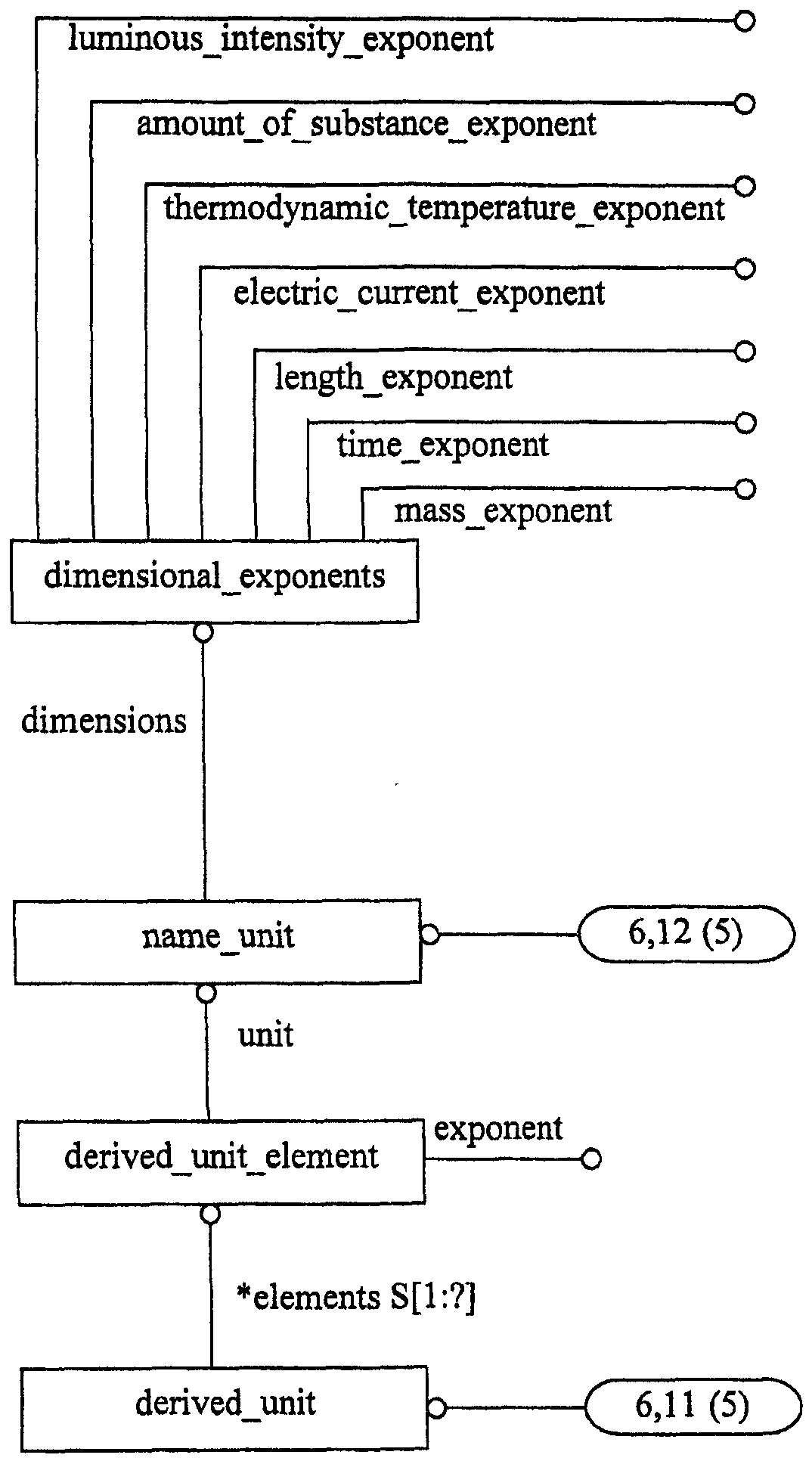

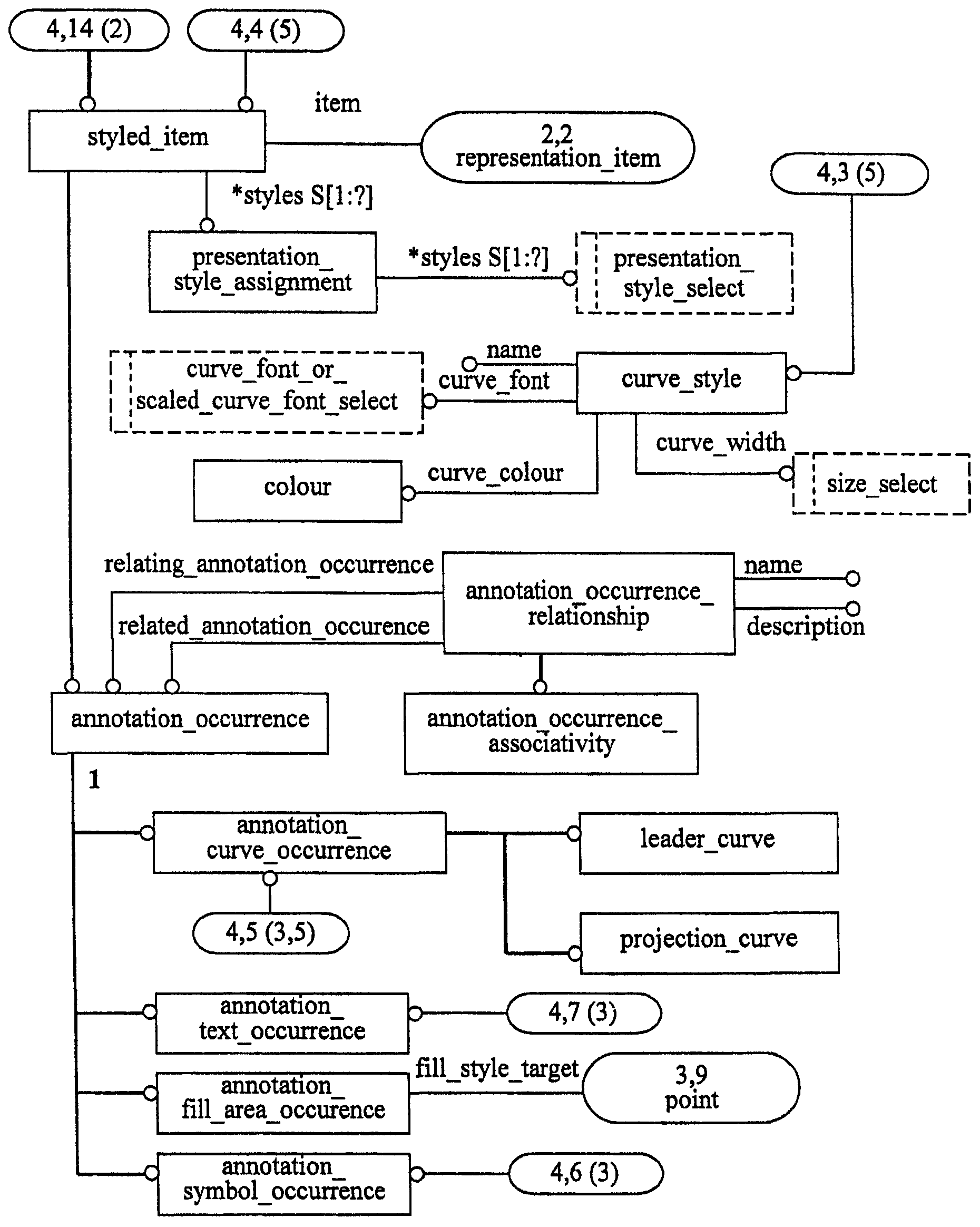

EXPRESS-G диаграммы, представленные на рисунках C.1 - C.4, получены из сокращенного листинга, приведенного в разделе 4, с использованием спецификаций интерфейса стандарта ИСО 10303-11. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS. Описание EXPRESS-G установлено в ИСО 10303-11, приложение D.

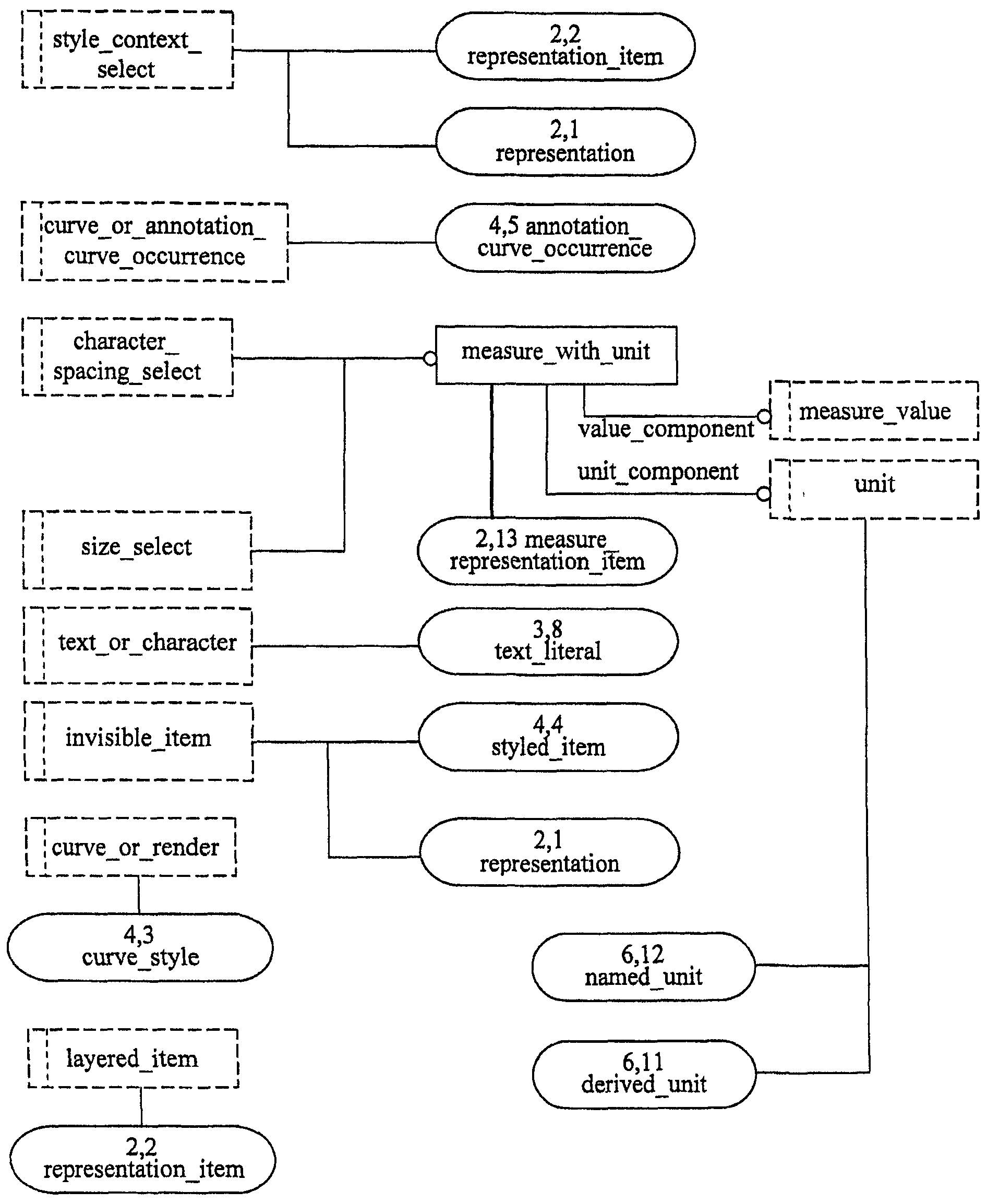

Примечание - Выбранные типы character_spacing_select, curve_or_annotation_curve_occurrence, curve_or_render, invisible_item, layered_item, style_context_select и text_or_character импортируются в расширенный листинг ПИК в соответствии с правилами неявных интерфейсов по ИСО 10303-11. В настоящем стандарте другие объекты не ссылаются на эти выбранные типы.

В настоящем приложении приведены ссылки на сайты, на которых находятся листинги наименований объектов на языке EXPRESS и соответствующих сокращенных наименований, установленных в настоящем стандарте. На этих же сайтах находятся листинги всех EXPRESS-схем, установленных в настоящем стандарте без комментариев и другого поясняющего текста. Эти листинги доступны в машинно-интерпретируемой форме и могут быть получены по следующим адресам URL:

Сокращенные наименования: /template/go.php?url=https://www.mel.nist.gov/div826/subject/apde/snr/

EXPRESS: /template/go.php?url=https://www.mel.nist.gov/step/parts/part520/is

При невозможности доступа к этим сайтам, необходимо обратиться в центральный секретариат ИСО или непосредственно в секретариат ИСО ТК184/ПК4 по адресу электронной почты: sc4sec@cme.nist.gov.

Примечание - Информация, представленная в машинно-интерпретированном виде на указанных выше URL, является справочной. Обязательным является текст настоящего стандарта.
