Затем основное нагревание выключают. Высыпают муку в тестомесилку. Закрывают тестомесилку крышкой до конца замеса (8.4.1), открывая только на короткое время для добавления воды и соскабливания теста шпателем со стенок тестомесилки (А.2.2). Включают основное регулируемое нагревание.
8.4. Проведение испытаний
8.4.1. Муку перемешивают в течение 1 мин. Затем добавляют воду из бюретки в тестомесилку в течение 1 мин, при этом перо самописца записывает процесс начала замеса и образования теста.
Примечание. Для сокращения времени ожидания бланк диаграммы продвигают вперед во время перемешивания муки. Бланк не следует двигать в обратном направлении.
Добавляют воду в количестве, при котором возможно получить консистенцию, равную 500 ЕВ (9.1). Во время образования и замеса теста со стенок тестомесилки счищают шпателем (6.4) все прилипшие частицы и присоединяют их к общей массе теста, не останавливая тестомесилки. Если полученная консистенция теста слишком крепкая, добавляют немного воды для достижения требуемой консистенции, равной 500 ЕВ (9.1). Затем прекращают замес и очищают тестомесилку.
8.4.2. После очистки помещают части тестомесилки не менее чем на 2 мин в водяную баню (6.5) при температуре (31 +/- 1) °C. Высушивают и быстро устанавливают. Перед следующим замесом делают перерыв не менее 5 мин с включенным основным нагревом.
8.4.3. При необходимости делают дополнительные замесы до тех пор, пока не будут получены два приемлемых, при которых:
- время добавления воды не превышает 25 с;
- требуемая консистенция теста находится в пределах 480 - 520 ЕВ (9.1);
- регистрацию замеса продолжают не менее 12 мин после образования теста (9.2), если разжижение началось.
Затем замес прекращают и очищают тестомесилку. Между последовательными замесами повторяют операции, указанные в 8.4.2.
По результатам замеса каждого образца муки при требуемой консистенции в пределах 480 - 520 ЕВ рассчитывают точный объем воды
, (1)где V - объем добавленной воды, см3;
c - требуемая консистенция в единицах валориграфа (рисунок 1), рассчитанная по формуле
, (2)где
Примечание. В случаях, когда валориграмма имеет два максимума, используют более высокое значение.
Для вычисления среднего значения используют результаты двух определений точного объема воды
Определенное с применением валориграфа водопоглощение ВПС, см3 на 100 г муки влажностью 14% (по массе), рассчитывают по формуле
, (3)где
m - масса навески муки, г, по таблице 1.
Результат определяют с точностью до 0,1 см3 на 100 г муки.

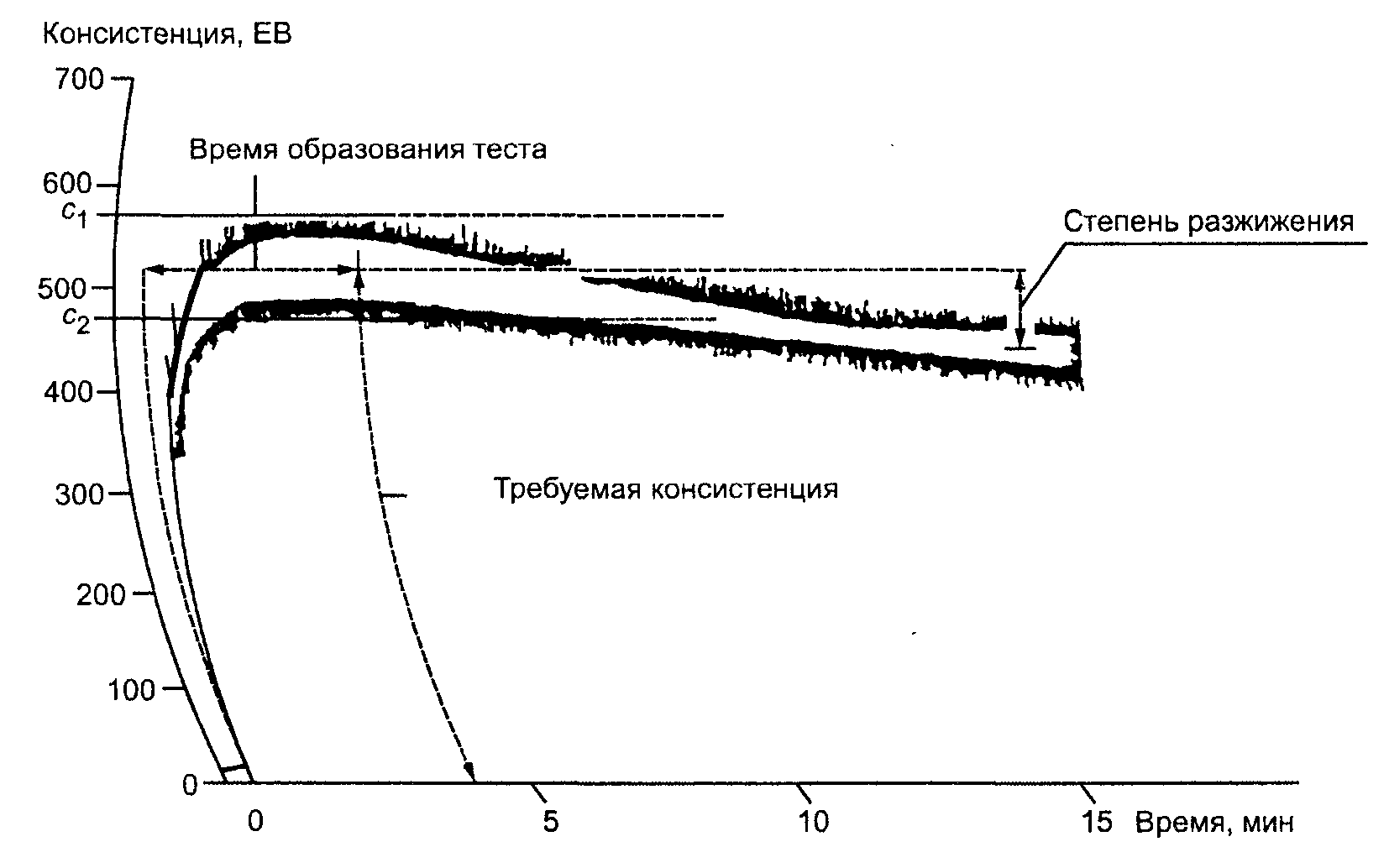

За время образования теста принимают время от начала добавления воды до точки на кривой непосредственно перед появлением первых признаков снижения консистенции (рисунок 1).
Примечание. В случаях, когда валориграмма имеет два максимума, для измерения времени образования теста используют более высокое значение.
![]() За результат принимают среднее значение времени образования теста, рассчитанное по двум валориграммам с точностью до 0,5 мин, при условии, что разница между двумя определениями не превышает 1 мин - в случаях, когда время образования теста до 4 мин, или 25% их среднего значения - в случаях, когда время образования теста более 4 мин.
Степень разжижения теста представляет собой разность между центром валориграммы, полученной в конце образования теста, и центром валориграммы, полученной через 12 мин после окончания образования теста (рисунок 1).
За результат принимают среднее арифметическое значение степени разжижения, рассчитанное по двум валориграммам с точностью до 5 ЕВ, при условии, что разница между ними не превышает 20 ЕВ - для степени разжижения до 80 ЕВ или 25% их среднего арифметического - для степени разжижения более 80 ЕВ.
9.4. Сходимость испытаний
Если в одном или нескольких случаях разница между измерениями двух валориграмм превышает значения, указанные в 9.1 - 9.3, проводят два новых замеса в соответствии с 8.4.3.
9.5. Воспроизводимость испытаний
Межлабораторные испытания, включающие 4 серии испытаний на пробах муки различного диапазона качества, были проведены в 1985 г. с привлечением 11 лабораторий. Результаты сходимости и воспроизводимости валориграфических измерений приведены в таблице 2.
Таблица 2
Сходимость и воспроизводимость валориграфических измерений
Отчет об испытании должен содержать:
- использованный метод и полученные результаты;
- детали и процедуры, не установленные настоящим стандартом, которые могут повлиять на результаты испытаний;
- информацию, необходимую для полной идентификации испытуемой пробы.
(справочное)
А.1. Общее описание

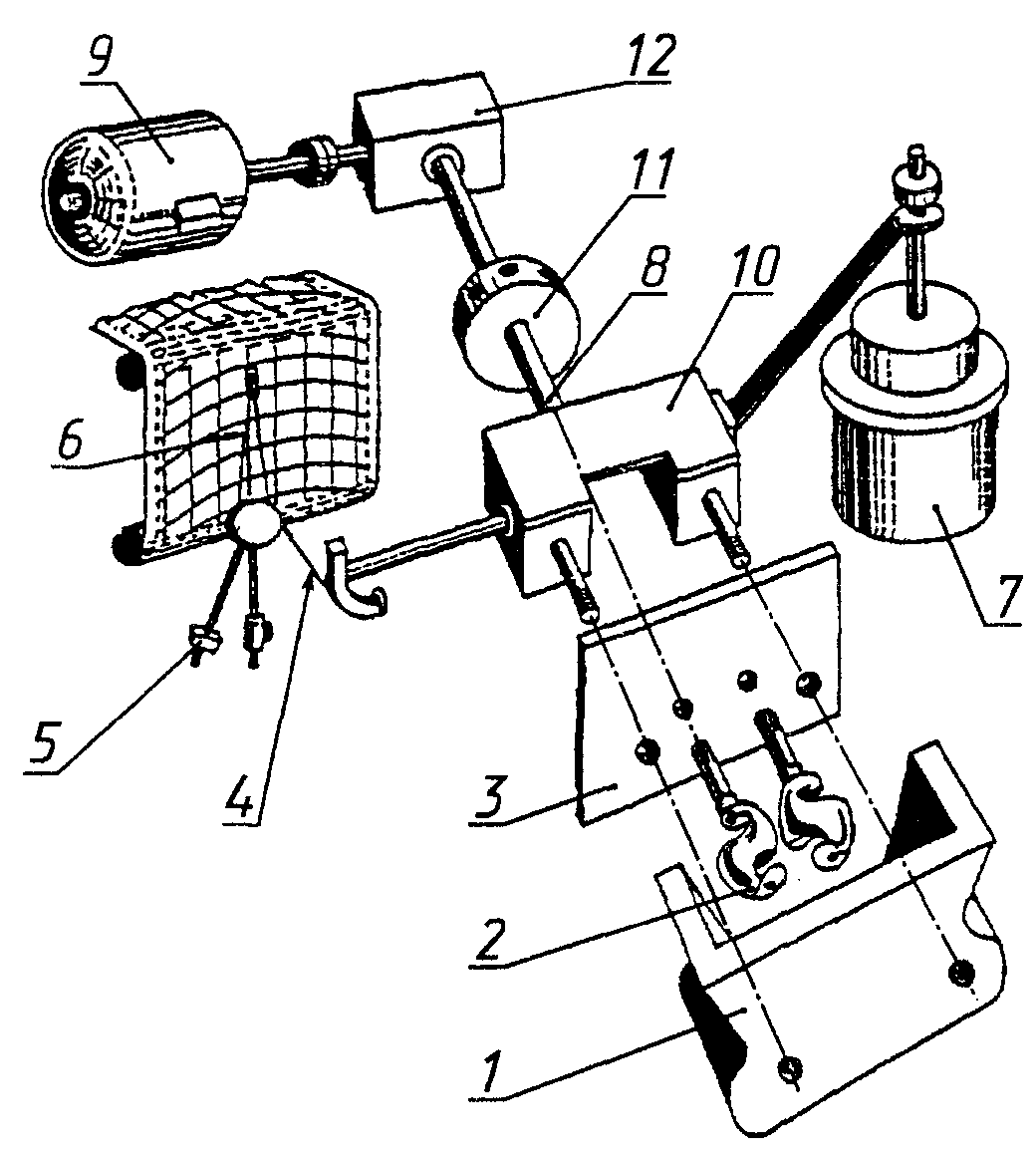

Валориграф состоит из тестомесилки, бюретки и средств для записи консистенции теста в виде валориграмм (А.2). Схема устройства валориграфа показана на рисунке А.1.
![]() 1 - отсоединяемая часть тестомесилки; 2 - смешивающие
лопасти; 3 - задняя стенка тестомесилки; 4 - бронзовая
лента между кронштейном тестомесилки и системой рычагов
записывающего устройства; 5 - система рычагов записывающего
устройства; 6 - кронштейн пера записывающего устройства;
7 - масляный амортизатор; 8 - ведущий вал; 9 - мотор;
10 - редуктор; 11 - сцепление; 12 - червячная передача
Рисунок А.1. Схема устройства валориграфа
Валориграф заключен в металлический корпус. В центральной части камеры расположены тестомесилка, бюретка и колба с водой. Доступ к ним осуществляется через плексигласовую дверцу в передней части камеры. Температура воздуха в центре камеры термостатически регулируется (А.3).
А.2.1. Валориграф состоит из:
- тестомесилки (А.2.2), части которой могут быть отделены друг от друга;
- электромотора с редуктором (А.2.3), вращающим лопасти тестомесилки;
- системы рычагов, действующей как динамометр для измерения момента вращения тестомесилки;
- амортизатора (А.2.3) для демпфирования движений динамометра;
- записывающего прибора (А.2.4), перо которого приводится в движение динамометром;
- бюретки для дозирования воды, добавляемой к муке.
А.2.2. Тестомесилка, снабженная двумя лопастями и предназначенная для замешивания теста из 50 г муки, состоит из четырех частей:
а) задней стенки, через которую проходят оси для прикрепления смешивающих лопастей;
б) и в) двух смешивающих лопастей;
г) отсоединяемой части тестомесилки (две боковые и передняя стенки и дно соединены в одно целое).
Части а) и г) соединяют при помощи двух болтов с крыльчатыми гайками. Части б), в) и г) могут быть разъединены для очистки.
Медленно смешивающая лопасть тестомесилки приводится в движение напрямую от вала редуктора с частотой вращения
.Быстро смешивающая лопасть снабжена приводом из зубчатых колес и вращается с частотой в 1,5 раза большей, чем медленно смешивающая лопасть.
Тестомесилку закрывают плоской пластмассовой пластинкой, расположенной в верхней ее части. Пластинку снимают только для добавления воды или соскребания теста.
А.2.3. Конструкция тестомесилки допускает поворот ее вместе с редуктором на ведущем валу. Сопротивление теста при замесе создает несбалансированное усилие вращения тестомесилки, которое может вызывать ее поворот.
С левой стороны тестомесилки расположен кронштейн, соединенный с системой рычагов пера записывающего устройства. Противодействие усилию вращения тестомесилки пропорционально степени отклонения пера записывающего устройства.
В результате отклонение пера записывающего устройства (при условии, что два усилия вращения уравновешивают друг друга) пропорционально усилию вращения в тестомесилке, т.е. сопротивлению замешиваемого теста.
Движение тестомесилки, системы рычагов и пера записывающего устройства тормозится плунжером, погруженным в силиконовое масло; плунжер соединен с кронштейном с правой стороны тестомесилки. Степень торможения можно регулировать; усиление торможения приводит к образованию более узкой кривой.
А.2.4. Диаграммная бумага поставляется в виде рулона. Записывающее устройство приводится в действие электрическим мотором с часовым механизмом. Скорость движения бумаги в записывающем устройстве 1,00 см/мин. Вдоль рулона диаграммная бумага имеет шкалу в минутах. Поперек диаграммной бумаги нанесена циркулярная шкала (радиусом 200 мм) от 0 до 1000 ЕВ.
А.2.5. Бюреткой управляют двумя кнопками, одна из которых служит для наполнения, а вторая - для выливания воды в тестомесилку. Выбор бюретки осуществляют на основе ожидаемого водопоглощения.
Регулирование температуры в центральной части камеры осуществляется циркуляцией воздуха через воздухопроводы, оборудованные:
а) электрическим элементом предварительного подогрева большой мощности, контролируемым кнопкой;
б) электрическим нагревательным элементом малой мощности, контролируемым терморегулятором в);
в) терморегулятором в центральной части камеры, установленным на 30 °C, контролирующим нагревательный элемент б);
г) вентилятором с электромотором;
д) металлическим змеевиком для охлаждения прибора потоком водопроводной воды.
Температура масла 40 °C в масляном амортизаторе поддерживается электрическим нагревательным элементом и терморегулятором, контролирующим нагревательный элемент.
