"ГОСТ Р МЭК 60704-2-14-2018. Национальный стандарт Российской Федерации. Приборы электрические бытовые и аналогичного назначения. Испытательный код по шуму. Часть 2-14. Частные требования для холодильников, морозильников и морозильных шкафов"
(утв. и введен в действие Приказом Росстандарта от 14.06.2018 N 341-ст)

1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 358 "Акустика"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 июня 2018 г. N 341-ст

4 Настоящий стандарт идентичен международному стандарту МЭК 60704-2-14:2013 "Приборы электрические бытовые и аналогичного назначения. Испытательный код для определения воздушного акустического шума. Часть 2-14. Частные требования для холодильников, морозильников и морозильных шкафов" (IEC 60704-2-14:2013 "Household and similar electrical appliances - Test code for determination of airborne acoustical noise - Part 2-14: Particular requirements for refrigerators, frozen-food storage cabinets and food freezers", IDT).

Наименование настоящего стандарта изменено для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Настоящий стандарт дополняет, изменяет или заменяет положения МЭК 60704-1:2010 в той части, в которой их используют для испытаний холодильников, морозильных шкафов и морозильных камер. Если какой-либо раздел, подраздел, пункт или подпункт МЭК 60704-1:2010 не упомянут в настоящем стандарте, то его применяют непосредственно, руководствуясь соображениями целесообразности.

Вместе с МЭК 60704-1:2010 настоящий стандарт составляет единый испытательный код по шуму для холодильников, морозильников и морозильных шкафов.

Подразделы, пункты, подпункты, таблицы и рисунки, введенные дополнительно к используемым в МЭК 60704-1:2010, пронумерованы, начиная с 101. Дополнительно введенные приложения обозначены AA, BB и т.д.

Примечания настоящего стандарта, если они не являются составной частью вводимых дополнительно подразделов, пунктов или подпунктов и не являются цитируемыми примечаниями МЭК 60704-1:2010, пронумерованы, начиная с 101.

Условия проведения измерений, устанавливаемые настоящим стандартом, обеспечивают, с одной стороны, достаточную точность измерения шумовых характеристик и возможность их сопоставления с результатами, полученными в других испытательных лабораториях, и, с другой стороны, соответствуют, насколько это возможно, типичным условиям применения холодильного оборудования.

Определение шумовой характеристики рекомендуется осуществлять одновременно (в рамках общих комплексных испытаний) с измерениями других рабочих характеристик оборудования данного вида.

Примечание - Как указано во введении к МЭК 60704-1:2010, данный испытательный код по шуму распространяется только на воздушный шум оборудования.

Применяют раздел 1 МЭК 60704-1:2010 за следующими исключениями.

1.1 Область применения

1.1.1 Общие положения

Дополнить следующим:

Устанавливаемые настоящим стандартом частные требования применяют к испытаниям холодильников, морозильников и морозильных шкафов (вместе с аксессуарами) бытового или аналогичного назначения (далее - холодильных приборов) с автономными источниками питания и с питанием от электрической сети.

1.1.2 Виды шума

Заменить следующим:

Для измерений шума холодильных приборов применяют методы по ИСО 3743-1, ИСО 3743-2 и ИСО 3744.

1.1.3 Размеры источника

Заменить следующим:

Метод, описанный в ИСО 3744, применяют к источникам шума любого размера. В случае применения метода по ИСО 3743-1 или ИСО 3743-2 следует руководствоваться ограничениями на максимальный размер испытуемого оборудования, установленные этими стандартами.

1.2 Измеряемые величины

Дополнить следующим:

Настоящий стандарт распространяется на испытания холодильных приборов, не требующих присутствия оператора.

Настоящий стандарт не устанавливает методы заявления и подтверждения шумовой характеристики холодильных приборов.

Примечание 101 - Определение и подтверждение заявляемой шумовой характеристики - по МЭК 60704-3.

1.3 Неопределенность измерения

Заменить следующим:

Оценки стандартных отклонений повторяемости и воспроизводимости уровней звуковой мощности, определенных в соответствии с настоящим стандартом, приведены в таблице 101.

Дополнить следующим:

1.101 Стандартные отклонения, используемые в целях заявления и подтверждения шумовой характеристики

В целях заявления и подтверждения шумовой характеристики по МЭК 60704-3 применяют значения стандартного отклонения производства , общего стандартного отклонения и справочного стандартного отклонения , указанные в таблице 102.

Применяют раздел 2 МЭК 60704-1:2010.

Применяют раздел 3 МЭК 60704-1:2010 за следующими исключениями.

Дополнить следующим:

3.101 период работы компрессора (running period): Время от включения компрессора до его отключения.

3.102 аксессуар (accessory): Отделяемая часть холодильного прибора (в виде формы, контейнера, полки и т.п.), предназначенная для заполнения охлаждаемыми объектами.

3.103 цикл контроля температуры (temperature control cycle): Временной интервал между двумя максимальными или минимальными значениями температуры при заданном температурном режиме работы холодильного прибора.

3.104 установившееся состояние (steady state): Рабочее состояние холодильного прибора, при котором среднее значение внутри отделения (камеры) (см. 6.4.2) находится в пределах установленного допуска на всем цикле контроля температуры.

Применяют раздел 4 МЭК 60704-1:2010 за следующими исключениями.

4.2 Прямой метод измерений

Дополнить следующим:

Примечание 101 - Наличие в шуме тональных составляющих при испытаниях в реверберационном помещении может привести к повышению стандартного отклонения уровней звукового давления. В таком случае следует использовать дополнительные точки расположения микрофона и испытуемого объекта как указано в ИСО 3743-2.

4.3 Метод сравнения

Дополнить следующим:

Примечание 101 - Наличие в шуме тональных составляющих при испытаниях в реверберационном помещении или в помещении с твердыми стенами может привести к повышению стандартного отклонения уровней звукового давления. В таком случае следует использовать дополнительные точки расположения микрофона и испытуемого объекта как указано в ИСО 3743-1 и ИСО 3743-2.

Применяют раздел 5 МЭК 60704-1:2010 за следующим исключением.

5.2.1

Заменить следующим:

Предел погрешности применяемых средств измерений температуры - +/- 0,5 °C.

Применяют раздел 6 МЭК 60704-1:2010 за следующими исключениями.

6.1 Сборка и предварительная подготовка изделия

6.1.1

Дополнить следующим:

Незакрепленные аксессуары, такие как полки или формы для льда, которые в незаполненном состоянии могут создавать нехарактерную вибрацию, должны быть закреплены, например, с помощью клеящей ленты. Дверцы или крышки прибора должны быть закрыты.

Регулируемые опоры (при наличии) должны быть отрегулированы в соответствии с инструкциями изготовителя таким образом, чтобы производимый ими шум был минимален.

6.1.3

Заменить следующим:

Перед проведением измерений холодильный прибор в полной комплектации согласно предполагаемому использованию должен проработать не менее 16 ч при температуре окружающего воздуха, указанной в 6.3.

В это же время следует проверить настройку термостата и его способности воспроизвести в процессе испытаний температуры, определенные в 6.4.2.

6.1.4

Заменить следующим:

Непосредственно перед каждой серией измерений шума холодильный прибор должен проработать в течение времени, достаточного для достижения установившегося состояния, но не менее трех полных периодов работы компрессора.

6.2 Подача электрической энергии, воды и газа

6.2.4

Не применяют.

6.3 Условия окружающей среды

Внести изменение:

- температура окружающего воздуха t: 23 °C +/- 3 °C;

6.4 Нагружение и работа изделия во время испытаний

6.4.1

Заменить следующим:

В процессе испытаний холодильный прибор должен работать без нагрузки (т.е. быть пустым).

Все регулируемые вручную отверстия и зазоры между отделениями (камерами) прибора должны быть закрыты.

6.4.2

Заменить следующим:

В процессе измерений шума изделие работает при следующих температурах внутри отделений (камер).

Указанные значения являются средними значениями по циклу контроля температуры. Измерения проводят датчиками температуры с чувствительными элементами, встроенными в середину твердых цилиндров из латуни или луженой меди массой 25 г +/- 5% минимальных размеров (диаметр и высота цилиндра равны приблизительно 15,2 мм). Этот датчик помещают в геометрический центр того отделения (камеры), в котором измеряют температуру.

Примечание 101 - Указанные значения относятся к температуре воздуха внутри отделения холодильного прибора, а не к температуре испытательных пакетов, измеряемой по МЭК 62552. Температура воздуха минус 22 °C приблизительно соответствует температуре пакета минус 18 °C.

Приборы с холодильной и морозильной камерами с отдельными компрессорами испытывают на интервале времени, соответствующем периоду работы компрессора холодильной камеры при непрерывно работающем компрессоре морозильной камеры.

Примечание 102 - Одновременная работа двух компрессоров может сопровождаться звуковыми биениями.

6.4.3

Заменить следующим:

Во время проведения испытаний рекомендуется регистрировать изменение потребляемой мощности со временем. График этой функции позволяет выделить период работы компрессора. При этом следует учитывать, что режим оттаивания не рассматривается как входящий в условия испытаний.

6.5 Расположение и установка изделия

6.5.2

Не применяют.

6.5.3

Внести изменение:

D = (1 +/- 0,5) см.

6.5.5

Дополнить следующим:

Изделия, предназначенные для установки или встраивания под рабочей поверхностью перед испытанием устанавливают в соответствии с рекомендациями изготовителя в специальном испытательном шкафу, описанном в приложении B МЭК 60704-1:2010. При этом испытательный шкаф должен иметь заднюю стенку.

При испытаниях встраиваемого изделия следует обеспечить его вентиляцию в соответствии с рекомендациями изготовителя. Это может повлечь за собой изменения конструкции нижней и верхней стенки испытательного шкафа.

Применяют раздел 7 МЭК 60704-1:2010 за следующими исключениями.

7.1 Измерительная поверхность, расположение микрофонов и образцового источника шума при измерениях в свободном звуковом поле со звукоотражающей плоскостью (плоскостями)

7.1.3

Заменить следующим:

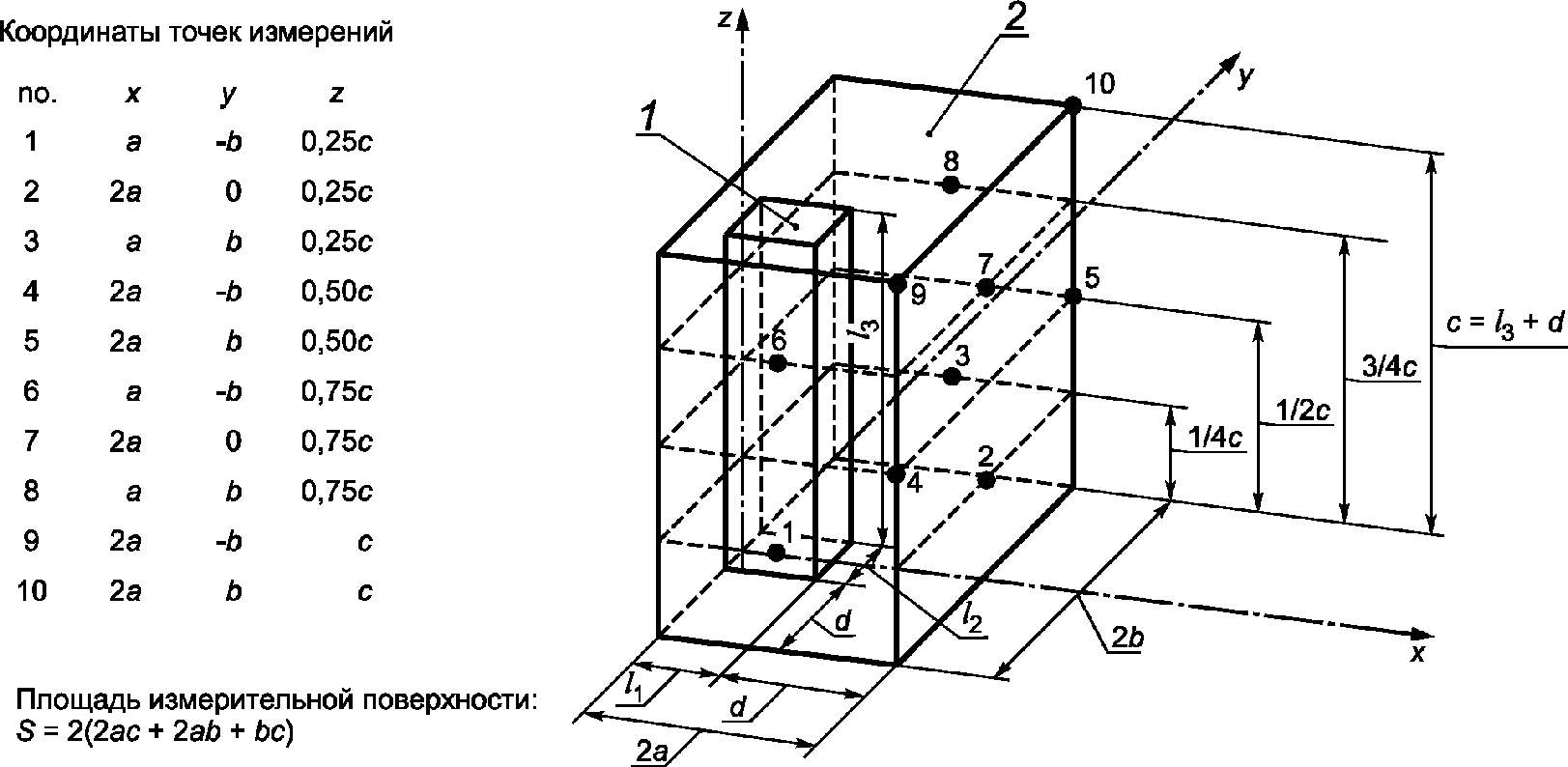

Для крупных пристенных изделий шкафного типа, включая встраиваемые изделия, высотой более 2d, но не превышающей 5d, измерительной поверхностью является параллелепипед с 10 точками измерений (местами установки микрофонов), как показано на рисунке 101. Число точек измерений может быть увеличено или уменьшено согласно ИСО 3744 (пункты 7.3.2 и 7.4.2 соответственно).

Примечание 101 - Ось x направляют перпендикулярно лицевой поверхности изделия. Предпочтительным измерительным расстоянием d является 1 м. При использовании 10 микрофонов на измерительной поверхности запись временной реализации, позволяющей получать спектр сигнала, рекомендуется вести с микрофона под номером 7.

7.1.5 и 7.1.6

Не применяют.

7.4 Проведение измерений

7.4.1

Дополнить следующим:

Шумовой характеристикой холодильного прибора является эквивалентный уровень корректированной по A звуковой мощности, полученный усреднением по времени работы изделия, начиная спустя 1 мин после начала периода работы компрессора и заканчивая окончанием периода работы компрессора.

Для получения окончательного результата проводят три последовательных измерения этой характеристики, по которым затем находят арифметическое среднее. Однако если расхождение результатов трех последовательных измерений превышает 2 дБ, то окончательный результат получают усреднением по шести измерениям.

Применяют раздел 8 МЭК 60704-1:2010.

Применяют раздел 9 МЭК 60704-1:2010 за следующими исключениями.

9.6 Оснащение оборудованием и предварительная подготовка изделия

9.7.3 и 9.7.4

Не применяют.

9.2.15

Не применяют.

Применяют раздел 10 МЭК 60704-1:2010 за следующими исключениями.

10.3 Условия испытаний прибора

10.3.4 и 10.3.5

Не применяют.

10.3.9

Не применяют.

Применяют приложения МЭК 60704-1:2010 за следующим исключением.

Настоящее приложение МЭК 60704-1:2010 не применяют.

Дополнить следующим:

IEC 62552, Household refrigerating appliances - Characteristics and test methods <1>

--------------------------------

<1> На момент издания настоящего стандарта указанный международный стандарт состоит из следующих трех частей:

- IEC 62552-1:2015 "Household refrigerating appliances - Characteristics and test methods - Part 1: General requirements";

- IEC 62552-2:2015 "Household refrigerating appliances - Characteristics and test methods - Part 2: Performance requirements";

- IEC 62552-3:2015 "Household refrigerating appliances - Characteristics and test methods - Part 3: Energy consumption and volume".
