3.4. Высокоскоростной участок: железнодорожная линия, на всей длине или на отдельных участках которой обращаются пассажирские поезда со скоростью более 200 км/ч.
3.5. Железнодорожная линия: комплекс железнодорожных путей, сооружений и устройств, предназначенный для железнодорожных сообщений, включающий функциональные подсистемы: железнодорожного пути, железнодорожного электроснабжения, железнодорожной автоматики и телемеханики, железнодорожной электросвязи, станционную.
3.6. Заказчик: юридическое лицо, по договору с которым создаются средства железнодорожной связи.
3.7. Зона радиопокрытия: территория, в пределах которой существует техническая возможность предоставления и использования услуг радиосвязи, подтвержденная эксплуатирующей организацией.
3.8.
3.9. Интероперабельность: способность технических средств, интерфейсы которого полностью открыты, взаимодействовать и функционировать с другими техническими средствами без каких-либо ограничений доступа и реализации.
3.10.
3.11.
3.12. Линейная радиосеть: радиосеть, построенная по радиопроводному принципу и обеспечивающая непрерывную связь между стационарными и подвижными абонентами, рассредоточенными вдоль участка железной дороги.
3.13. Линейные устройства поездной радиосвязи: устройства, обеспечивающие условия распространения высокочастотной энергии по направляющим линиям с минимальными потерями, защиту аппаратуры радиосвязи от перенапряжений, электробезопасность лиц, пользующихся радиосвязью и производящих техническое обслуживание аппаратуры поездной радиосвязи.
3.14. Линейный канал поездной радиосвязи: канал связи, используемый для соединения, передачи речевых сигналов и сигналов взаимодействия между распорядительной станцией, находящейся в диспетчерском центре управления, и стационарными радиостанциями, установленными вдоль участка железной дороги.
3.15. Направляющие линии поездной радиосвязи: совокупность проводов линий электропередачи либо специально подвешиваемых проводов (одно- или двухпроводных линий) и линейных устройств поездной радиосвязи, обеспечивающая распространение высокочастотной энергии гектометрового радиочастотного диапазона вдоль железнодорожных линий с минимальным затуханием.
3.16. Помехоподавляющие устройства: технические средства, устанавливаемые для снижения уровня индустриальных помех.
3.17.
3.18. Раздельный пункт: пункт, разделяющий железнодорожную линию на перегоны или блок-участки.
3.19.
3.20. Резервирование: применение дополнительного оборудования и средств (возможностей) с целью сохранения работоспособного состояния объекта при отказе одного или нескольких элементов.
3.21.
3.22.
3.23. Скоростной участок: железнодорожная линия, на всей длине или на отдельных участках которой обращаются высокоскоростные и (или) скоростные пассажирские поезда со скоростью от 141 до 200 км/ч.
3.24. Техническое обслуживание: комплекс операций по поддержанию работоспособности и исправности объекта обслуживания при использовании по назначению, а также при хранении и транспортировании.
3.25. Цифровая сеть радиосвязи: сеть радиосвязи, характеризующаяся использованием только цифровых стандартов и сигналов для представления, передачи и распределения всех сообщений.
3.26. Эксплуатация радиоэлектронных средств: целевое использование радиоэлектронных средств в соответствии с предназначением, включающее предоставление услуг, техническое обслуживание и ремонт.
В настоящем стандарте использованы следующие обозначения и сокращения:
АРМ - автоматизированное рабочее место;
БС - базовая (стационарная) станция;
ВЧ - высокочастотный (сигнал);
ГКРЧ - Государственная комиссия по радиочастотам;
ГМВ - гектометровые радиоволны;
ДМВ - дециметровые радиоволны;
ДНЦ - диспетчер поездной;
ДСП -дежурный по железнодорожной станции;
Е1 - первичный цифровой канал со скоростью передачи 2048 кбит/с;
ЕСМА - единая система мониторинга и администрирования;
МВ - метровые радиоволны;
МСЭ-Т (ITU-T) - Международный союз электросвязи. Сектор стандартизации электросвязи;
ОТС - оперативно-технологическая связь;
ПРС - поездная радиосвязь;
ПУ - пульт управления;
РВ - радиостанция возимая (локомотивная);
РН - радиостанция носимая;
РС - радиостанция стационарная;
РЭС - радиоэлектронное средство;
СП - система передачи;
СПД - сеть передачи данных;
СР - станция распорядительная;
СМА - система мониторинга и администрирования;
ТЧ - тональная частота (канал);
УС - устройство сопряжения каналов;
DSL - цифровая абонентская линия;
Ethernet (Eth) - протокол пакетной передачи данных локальных сетей;
G.703 - протокол обслуживания сетей передачи данных;
GSM-R - стандарт цифровой железнодорожной системы мобильной связи;
IEEE-802.3u - протокол подключения к IP-сети;
IP - сетевой протокол негарантированной доставки данных;
TETRA - стандарт цифровой транкинговой системы мобильной связи.
5.1. Назначение системы поездной радиосвязи
Система поездной радиосвязи (далее - система) предназначена для обеспечения оперативного управления перевозочным процессом на железнодорожном транспорте и повышения безопасности движения поездов.
5.2. Перечень абонентов, которые имеют право пользования системой поездной радиосвязи
5.2.1. Система должна обеспечивать в соответствии с [1] устойчивую двустороннюю связь машинистов поездных локомотивов, моторвагонных поездов, специального самоходного подвижного состава с:
- поездным диспетчером в пределах всего диспетчерского участка;
- дежурными по железнодорожным станциям, ограничивающим перегон;
- машинистами встречных и вслед идущих локомотивов, моторвагонных поездов, специального самоходного подвижного состава, находящихся на одном перегоне;
- дежурными по переездам и локомотивным депо в пределах одного перегона;
- начальником (механиком-бригадиром) пассажирского поезда и помощником машиниста при выходе его из кабины на расстояние, необходимое для ограждения поезда, и удалении его от оси пути следования поезда в пределах действия носимой радиостанции.
5.2.2. Система включает в себя линейные и зонные радиосети.
5.3. Использование радиочастотного спектра
5.3.1. Система должна быть организована в диапазонах частот, выделенных решениями ГКРЧ для организации сетей технологической железнодорожной радиосвязи:
- гектометровом диапазоне длин волн (2 МГц);
- метровом диапазоне длин волн (160 МГц);
- дециметровом диапазоне длин волн (900 МГц - стандарт GSM-R, 460 МГц - стандарт TETRA).
5.3.2. Система может быть реализована и в других частотных диапазонах в соответствии с таблицей распределения полос радиочастот [2] и при условии получения в установленном порядке решения ГКРЧ по выделению полос радиочастот для функционирования поездной радиосвязи.
6.1. Требования к системе поездной радиосвязи в зависимости от категории (класса) железнодорожной линии (участка)
6.1.1. Все участки железнодорожного транспорта, где обращаются поезда, должны быть оборудованы поездной радиосвязью.
Высокоскоростные участки оборудуют цифровой системой поездной радиосвязи (стандарты GSM-R, TETRA или другие, обеспечивающие радиосвязь при движении абонентов со скоростью более 200 км/ч).
При выборе цифрового стандарта при организации поездной радиосвязи должны учитываться условия обеспечения совместимости (в том числе интероперабельности) смежных участков железнодорожных линий.
6.1.2. Система поездной радиосвязи реализуется с использованием аналоговых, цифровых и сочетания аналоговых и цифровых видов радиосвязи.
6.1.3. Принцип организации системы поездной радиосвязи
6.1.3.1. В линейных сетях поездной радиосвязи стационарные радиостанции (базовые станции), распределенные вдоль диспетчерского участка железной дороги, соединяются с распорядительной станцией (коммутационным оборудованием) с помощью линейного канала.
Линейные цифровые сети поездной радиосвязи могут быть организованы с использованием GSM-R, TETRA и других стандартов радиосвязи.
Пример организации линейной цифровой сети поездной радиосвязи приведен в Приложении А.
Линейные аналоговые сети поездной радиосвязи могут быть организованы с использованием гектометрового и метрового радиочастотных диапазонов.
Пример организации линейной аналоговой сети поездной радиосвязи приведен в Приложении А.
Стационарные радиостанции в этих системах соединены групповым или Ethernet-каналом с распорядительной станцией диспетчерского участка. Групповой канал реализуется с использованием аналоговых или цифровых линейных каналов связи.
6.1.3.2. Зонные сети поездной радиосвязи организуются на ограниченной территории железнодорожной линии без подключения стационарных радиостанций к распорядительной станции.
Пример организации зоновой сети поездной радиосвязи приведен в Приложении А.
6.1.4. Скоростные и высокоскоростные участки железных дорог должны оборудоваться цифровыми системами радиосвязи, обеспечивающими поездную радиосвязь при наибольших допустимых скоростях движения, с использованием цифровых каналов сетей связи.
6.2.1. Линейные цифровые сети поездной радиосвязи строят в соответствии со структурой и техническими средствами используемого стандарта цифровой радиосвязи (GSM-R, TETRA и др.).
В состав цифровой сети поездной радиосвязи входят:
- базовые станции;
- цифровая сеть передачи данных;
- возимые (локомотивные) радиостанции;
- носимые радиостанции;
- пульты управления;
- коммутационное оборудование сети радиосвязи;
- диспетчерская система;
- система управления сетью.
6.2.2. Линейные аналоговые сети поездной радиосвязи строят по принципу совместного использования проводного канала между распределительными станциями и стационарными радиостанциями, установленными на раздельных пунктах, и канала радиосвязи между стационарными радиостанциями и радиостанциями на локомотивах.
В состав сети поездной радиосвязи входят:
- распорядительная станция поездного диспетчера;
- стационарные радиостанции соответствующего диапазона радиочастот (ГМВ, МВ);
- возимые (локомотивные) радиостанции;
- носимые радиостанции диапазона МВ;
- проводной канал связи, организованный с помощью аналоговых или цифровых систем проводной связи;
- в диапазоне ГМВ - направляющие линии для ВЧ-сигнала, которыми могут служить специально подвешиваемые провода (одно- и двухпроводные волноводы), провода линий электропередачи с необходимыми элементами обустройства, а также Г- или Т-образные стационарные антенны.
6.2.3. Зонные сети поездной радиосвязи строят по радиальному принципу.
В состав зонной сети поездной радиосвязи входят:
- стационарная радиостанция соответствующего диапазона частот (ГМВ, МВ);
- возимые (локомотивные) радиостанции;
- носимые радиостанции диапазона МВ.
6.3.1. Радиоканалы, используемые в диапазоне 460 МГц (стандарт TETRA), должны соответствовать следующим требованиям:
- обеспечение вероятности связи по месту и времени 95%;
- минимально допустимый уровень сигнала минус 85 дБ (1 мВт).
6.3.2. Радиоканалы, используемые в диапазоне 900 МГц (стандарт GSM-R), должны соответствовать следующим требованиям:
- обеспечение вероятности связи по месту и времени 95%;
- минимально допустимый уровень сигнала минус 92 дБ (1 мВт).
6.3.3. Значения минимально допустимых уровней полезного сигнала на входе приемника возимой радиостанции в сети поездной радиосвязи гектометрового диапазона для вероятности связи, равной 95% по месту и времени, приведены в таблице 6.1.
Таблица 6.1
Минимально допустимые уровни сигнала в ГМВ-диапазоне
6.3.4. Значения минимально допустимых уровней полезного сигнала
Таблица 6.2
Минимально допустимые уровни сигнала в МВ-диапазоне
6.4.1. Организация линейных каналов системы поездной радиосвязи
Линейный канал в сети поездной радиосвязи может быть реализован на базе цифровых или аналоговых систем передачи.
6.4.1.1. При организации линейных каналов в цифровых системах передачи могут использоваться:
- цифровые каналы потока Е1 с подключением стационарных радиостанций (базовых станций) к проводному каналу по интерфейсу G.703 в соответствии с рекомендациями МСЭ-Т [3]. Резервирование потоков Е1 должно быть обеспечено посредством кольцевой структуры сети связи с пространственным разнесением;
- каналы IP-сети с подключением стационарных радиостанций (базовых станций) по интерфейсу Ethernet в соответствии с протоколом IEEE-802.3 [4]). Технология сетевого взаимодействия распорядительных станций и стационарных радиостанций поездной радиосвязи должна соответствовать стандартным протоколам IP-сети.
6.4.1.2. При организации линейных каналов для линейной сети ПРС в аналоговых системах передачи могут использоваться:
- двухпроводные физические линии;
- четырехпроводные каналы ТЧ.
Стационарные радиостанции аналоговой поездной радиосвязи могут соединяться с распорядительной станцией двухпроводной физической линией, четырехпроводным окончанием канала ТЧ или через сеть ОТС.
6.4.1.3. Допускается при организации линейных каналов поездной радиосвязи использовать сочетание каналов цифровых и аналоговых систем передачи.
Примеры структурных схем реализации линейных каналов на базе цифровых, аналоговых систем передачи и их сочетаний приведены в Приложении А.
6.4.2.1. В цифровой сети поездной радиосвязи установление соединения и его удержание в процессе движения осуществляются в соответствии с алгоритмом используемого стандарта цифровой радиосвязи.
6.4.2.2. В аналоговой сети поездной радиосвязи установление соединения осуществляется посылкой вызывного сигнала, переводящего соответствующие радиостанции из режима "Дежурный прием" в режим "Прием".
Параметры сигналов вызова, применяемых для установления связи по радиоканалу в сетях поездной радиосвязи, и ответных сигналов должны соответствовать значениям, приведенным в таблице 6.3.
Таблица 6.3
Параметры вызывных сигналов
6.4.2.3. В зонных сетях поездной радиосвязи время установления соединения не должно превышать 6 с. Время установления соединения в линейных сетях поездной радиосвязи не более 7 с.
6.4.2.4. Вызов абонентов
В системе поездной радиосвязи используются групповые, избирательные и индивидуальные вызовы.
Групповой и избирательный вызовы в цифровой системе радиосвязи осуществляются в соответствии с алгоритмом используемого стандарта цифровой радиосвязи.
В аналоговых системах вызов машинистов поездных локомотивов от поездных диспетчеров и дежурных по железнодорожным станциям должен быть как групповым, так и индивидуальным (при использовании стационарных радиостанций с цифровым интерфейсом).
При использовании стационарных радиостанций с цифровым интерфейсом должна обеспечиваться возможность вызова и ведения переговоров между поездным диспетчером и дежурными по железнодорожным станциям, а также между дежурными по железнодорожным станциям без использования радиоканала и переадресация вызова, поступившего на радиостанцию с выключенным пультом, установленную на станции, где нет круглосуточного дежурства, на соседнюю радиостанцию.
В линейной сети аналоговой поездной радиосвязи при поступлении вызова от локомотивной радиостанции должен осуществляться автоматический выбор стационарной радиостанции:
а) имеющей цифровой интерфейс - с наибольшим отношением сигнал/шум, а при их равенстве - с наибольшим уровнем ВЧ-сигнала;
б) имеющей аналоговый интерфейс - с наибольшим уровнем ВЧ-сигнала, с исключением возможности подключения двух радиостанций к линейному каналу.
6.5.1. Требования к аппаратуре цифровой ПРС
В цифровой сети стационарная и подвижная аппаратура должна соответствовать требованиям используемого стандарта цифровой радиосвязи.
Оборудование базовых станций, коммутационное оборудование, оборудование управления сетью должно соответствовать требованиям следующих документов:
- режим работы - симплексный;
- частотная (класс излучения 11K8F3E) и фазовая (класс излучения 11K8G3E) модуляция;
- частотный разнос между каналами 20 кГц;
- ширина полосы частот излучения (на уровне минус 30 дБ) 11,8 кГц;
- максимальная девиация частоты передатчика не более 2,5 кГц;
- чувствительность приемника при отношении сигнал/шум 12 дБ не более 5 мкВ;
- избирательность приемника по соседнему каналу не менее 60 дБ;
- избирательность приемника по побочным каналам не менее 60 дБ;
- интермодуляционная избирательность не менее 50 дБ;
- коэффициент нелинейных искажений приемника не более 5%.
Примечание. Допускается использование радиосредств с частотным интервалом между каналами 12,5 кГц.
6.5.3. Обеспечение электромагнитной совместимости
ЭМС обеспечивается выполнением требований по устойчивости аппаратуры поездной радиосвязи к воздействию внешних помех и допустимым уровням излучаемых помех.
По уровням излучаемых помех радиостанции поездной радиосвязи должны отвечать требованиям ГОСТ 12252, ГОСТ Р 50016 и ГОСТ Р 50842.
По устойчивости к воздействию внешних помех технические средства ПРС должны отвечать требованиям ГОСТ Р 50799, ГОСТ Р 51317.4.3, ГОСТ Р 51317.4.6.
Инфраструктура железнодорожного транспорта и тяговый подвижной состав должны быть оборудованы помехоподавляющими устройствами.
6.5.4.1. Стационарное оборудование поездной радиосвязи должно обеспечиваться электропитанием по категории I от сетей с номинальными значениями напряжения 220 В и частоты 50 Гц. Отклонения номинального напряжения сетей (в том числе кратковременные) от указанной величины могут быть в сторону уменьшения и увеличения - не более 10%.
6.5.4.2. Возимое (локомотивное) оборудование поездной радиосвязи должно обеспечиваться электропитанием от бортовой сети локомотивов, моторвагонных поездов, специального самоходного подвижного состава и сохранять работоспособность при изменении напряжения питания в пределах:
- локомотивный вариант - от 32 до 165 В;
- возимый вариант - от 10 до 32 В.
В блоке питания должна быть предусмотрена защита от переполюсовки, перенапряжений до 725 В с длительностями до 10 мс, а также от пропаданий напряжения длительностью до 20 мс.
6.5.5. Требования к механическим и климатическим воздействиям
По устойчивости к механическим и климатическим воздействиям оборудование поездной радиосвязи должно соответствовать требованиям ГОСТ 16019.
7.1.1. Контроль (измерение) параметров поездной радиосвязи осуществляется на этапах ввода в эксплуатацию системы поездной радиосвязи (приемочные испытания) и в процессе эксплуатации (периодические, контрольные испытания).
7.1.2. Приемочные испытания системы поездной радиосвязи проводятся при завершении строительства или реконструкции (модернизации) системы по программе и методике, утвержденной заказчиком.
7.1.2.1. Приемочные испытания цифровой системы поездной радиосвязи должны включать в себя измерение электрических параметров и контроль функционирования. Должно проверяться их соответствие требованиям технического задания на систему.
7.1.2.2. Приемочные испытания аналоговой системы поездной радиосвязи должны включать в себя измерение электрических параметров, приведенных в 6.4.2, 6.5.2 и 6.5.4, контроль соответствия функционирования системы требованиям 6.4.2 и 6.5.2, соответствия параметров и функций требованиям технического задания на систему.
7.1.3. Периодические и контрольные испытания должны включать в себя измерение технических параметров, претерпевающих изменение в процессе эксплуатации.
7.1.3.1. Испытания цифровой сети поездной радиосвязи должны включать в себя измерение зон покрытия базовых станций и параметров оборудования соответствующего цифрового стандарта радиосвязи.
7.1.3.2. Испытания аналоговой сети поездной радиосвязи должны включать в себя измерение зон покрытия стационарных радиостанций и основных технических параметров, приведенных в 6.4.2 и 6.5.2.
7.1.4. Устройства поездной радиосвязи, имеющие техническую возможность, должны быть включены в систему мониторинга и администрирования (СМА) поездной радиосвязи, предназначенную для контроля и администрирования параметров системы радиосвязи владельца инфраструктуры.
7.1.5. СМА поездной радиосвязи должна входить в ЕСМА технологической сети связи владельца инфраструктуры.
Проверка поездной радиосвязи осуществляется путем контроля (измерения) основных параметров радиоканалов, радиостанций, базовых станций, коммутационного оборудования, антенно-фидерных трактов, антенно-мачтовых сооружений, направляющих линий (волноводов) и других элементов инфраструктуры с использованием следующих технических средств:
- единой системы мониторинга и администрирования сети технологической связи;
- вагонов-лабораторий радиосвязи и диагностических комплексов, оснащенных специальным оборудованием для контроля поездной радиосвязи;
- специальных тестирующих и измерительных комплексов и приборов.
Инфраструктура, обеспечивающая работоспособность поездной радиосвязи, подвергается следующим видам контроля:
- периодические проверки;
- контрольные проверки.
С использованием ЕСМА осуществляется проверка основных параметров оборудования и устройств (радиоэлектронных средств, коммутационного оборудования, источников электроснабжения, антенно-фидерных трактов и др.) поездной радиосвязи.
Мониторинг и администрирование цифрового оборудования должны осуществляться в соответствии со стандартными протоколами.
Порядок и периодичность проверки работоспособности и контроля основных параметров поездной радиосвязи с использованием ЕСМА определяются техническими возможностями ЕСМА и устанавливаются эксплуатирующим подразделением.
С использованием вагонов-лабораторий, диагностических комплексов, специальных тестирующих и измерительных комплексов и приборов осуществляются периодические и контрольные проверки основных параметров поездной радиосвязи.
Порядок и периодичность проверки работоспособности и контроля основных параметров поездной радиосвязи с использованием вагонов-лабораторий, диагностических комплексов, специальных тестирующих и измерительных комплексов и приборов устанавливаются соответствующей инструкцией эксплуатирующего подразделения.
7.3.1. Используемые при проведении измерений вагоны-лаборатории, диагностические комплексы, специальные измерительные комплексы и приборы должны иметь свидетельство (сертификат) об утверждении типа средств измерений и иметь класс точности, позволяющий измерять параметры, указанные в 6.3 - 6.5, с погрешностями, меньшими, чем допуски на изменения параметров.
7.3.2. Применяемые средства измерения должны быть утвержденного типа и поверены, а испытательное оборудование должно быть аттестовано.
7.3.3. Контроль устройств поездной радиосвязи, имеющих техническую возможность, должен осуществляться СМА ПРС владельца инфраструктуры.
Проверка работоспособности и контроль основных параметров поездной радиосвязи осуществляются вагонами-лабораториями, диагностическими комплексами:
- при следовании по участкам железных дорог;
- при стоянках на железнодорожных станциях.
При проверках работоспособности и контроле основных параметров поездной радиосвязи на участках железных дорог работниками вагонов-лабораторий, диагностических комплексов выполняются следующие виды работ:
а) для цифровых сетей поездной радиосвязи измеряют уровни ВЧ-сигналов вдоль пути следования вагона-лаборатории с целью проверки выполнения норм по обеспечению зон радиопокрытия (см. 6.3.1, 6.3.2);
б) для аналоговых сетей поездной радиосвязи выполняют:
- измерение уровней ВЧ-сигналов вдоль пути следования вагона-лаборатории с целью проверки выполнения норм по обеспечению допустимых значений уровней ВЧ-сигнала в зоне обслуживания стационарных радиостанций (см. 6.3.3, 6.3.4);
- измерение значений девиации частоты передатчика проверяемой радиостанции, модулируемого вызывными сигналами (см. 6.5.2.1, 6.5.2.2);
- измерение значений вызывных частот (см. 6.4.2.2);
- выборочные контрольные проверки технического состояния и работоспособности стационарных радиостанций, включая антенно-фидерные устройства, направляющих линий и линейных устройств системы поездной радиосвязи;
- выборочные контрольные проверки технического состояния и работоспособности радиосредств на локомотивах;
- субъективную оценку качества работы поездной радиосвязи путем ведения радиотелефонных переговоров с использованием штатных стационарных радиостанций, установленных на железнодорожных станциях, перегонах, а также локомотивных радиостанций, установленных в кабинах локомотивов, моторвагонных поездов, специального самоходного подвижного состава, в вагонах-лабораториях и диагностических комплексах;
- обнаружение источников радиопомех, измерение уровня радиопомех в радиоканалах поездной радиосвязи.
Контрольные проверки поездной радиосвязи на участках железных дорог с использованием вагона-лаборатории, диагностического комплекса назначают с целью определения реального состояния поездной радиосвязи и выявления неисправностей, в том числе после завершения работ по ремонту, реконструкции инфраструктуры, строительства объектов, влияющих на основные параметры поездной радиосвязи, после устранения ранее выявленных нарушений, а также при проведении испытаний новых систем или оборудования технологической радиосвязи, при увеличении уровня радиопомех и др.
Условия и методика измерения уровней радиопомех в каналах ПРС должны соответствовать:
- ГОСТ Р 55176.3.1-2012 (МЭК 62236-3-1:2008);
- ГОСТ Р 55176.2-2012 (МЭК 62236-2:2008).
7.5.1. В частотных диапазонах ГМВ и МВ при проведении измерений параметров сетей поездной радиосвязи на контролируемом участке должны выполняться все требования, изложенные в 6.3 - 6.5.
При следовании вагона-лаборатории, диагностического комплекса с проверкой функционирования поездной радиосвязи измерительным комплексом должен контролироваться уровень радиопомех в проверяемом канале поездной радиосвязи.
В случае обнаружения в проверяемом канале поездной радиосвязи радиопомех, уровень которых превышает усредненный (см. Приложение Б), оператор обязан зафиксировать зону воздействия данной радиопомехи, а также ординату места ее максимального уровня для обеспечения последующего поиска источника помех.
7.5.2. При проверке сетей поездной радиосвязи цифровых стандартов TETRA и GSM-R, реализованных в частотном диапазоне ДМВ, требования 6.3.1 и 6.3.2 означают, что с вероятностью минимум 95% на каждом участке (длина 100 м) измеренный уровень мощности радиосигнала должен быть более или равен указанным значениям.
По результатам контроля каналов и оборудования поездной радиосвязи оформляются протоколы, в которых отражаются нормативные значения и результаты измерений параметров, справочная информация и др.
Примеры форм протоколов приведены в Приложении В.
(справочное)
С ИСПОЛЬЗОВАНИЕМ ЦИФРОВЫХ И АНАЛОГОВЫХ СЕТЕЙ СВЯЗИ
Обобщенная схема организации линейной сети ПРС с использованием каналов радиосвязи цифровых стандартов приведена на рисунке А.1.
![]() Рисунок А.1. Схема организации линейной сети ПРС
с использованием каналов радиосвязи цифровых стандартов
Обобщенная схема организации линейной сети ПРС с аналоговыми проводными каналами приведена на рисунке А.2.
![]() Рисунок А.2. Схема организации линейной сети ПРС
с аналоговыми проводными каналами
Обобщенная схема организации зонной сети ПРС приведена на рисунке А.3.
![]() Рисунок А.3. Схема организации зонной сети
поездной радиосвязи
Структурная схема организации проводных каналов ПРС при использовании потока Е1 приведена на рисунке А.4.
![]() Рисунок А.4. Структурная схема организации линейной
сети ПРС при использовании потока Е1
в качестве проводных каналов
Структурная схема организации проводных каналов ПРС при использовании IP-сети в качестве каналов приведена на рисунке А.5. При необходимости вынесения радиостанции на перегон может использоваться четырехпроводная физическая цепь.
![]() Рисунок А.5. Структурная схема организации линейной
сети ПРС при использовании IP-сети
в качестве проводных каналов
Структурная схема организации проводных каналов ПРС при использовании двухпроводных физических линий приведена на рисунке А.6.
![]() Рисунок А.6. Структурная схема организации линейной
сети ПРС при использовании двухпроводных
физических линий
Структурная схема организации проводных каналов ПРС при использовании сети ОТС приведена на рисунке А.7.
![]() Рисунок А.7. Структурная схема организации линейной
сети ПРС на основе сети ОТС
Структурная схема организации проводных каналов ПРС при использовании потока Е1 и аналоговых двухпроводных ответвлений приведена на рисунке А.8.
![]() Рисунок А.8. Структурная схема организации линейной
сети ПРС при использовании в качестве проводных каналов
аналоговых двухпроводных ответвлений
Структурная схема организации проводных каналов ПРС при использовании комбинации каналов IP-сети, потока Е1 и аналогового ответвления приведена на рисунке А.9. Распорядительные станции и стационарные радиостанции должны подключаться по интерфейсу Ethernet. Аналоговые сигналы от распорядительной станции должны передаваться до ближайшей к аналоговому ответвлению железнодорожной станции по В-каналу первичного цифрового потока Е1. Они должны преобразовываться в первичном мультиплексоре в исходные аналоговые сигналы и затем передаваться в аналоговое ответвление к стационарным радиостанциям.
![]() Рисунок А.9. Структурная схема организации линейной
сети ПРС при использовании в качестве проводных каналов
комбинации каналов Ethernet, Е1 и аналогового ответвления
(обязательное)
Усредненные уровни радиопомех были получены при большом числе измерений в разных условиях, на разных участках железных дорог и при разных типах подвижного состава. Уровни радиопомех на входе приемника возимой радиостанции в диапазонах ГМВ и МВ приведены в таблице Б.1. Если измеренный уровень радиопомех превышает значения, указанные в таблице Б.1, необходимо предпринимать меры по выявлению и устранению источника радиопомех.
Таблица Б.1
Усредненные уровни радиопомех
(справочное)
ПРОТОКОЛ N
результатов измерений технического состояния поездной
радиосвязи на участке "начальная станция - конечная станция"
"__" месяц 20__ г.
Норма электромагнитного поля дБ (1 мкВ)
Контролируемый участок
Измерения
Измерение проводили: должность подпись Ф.И.О.
Представители эксплуатирующего предприятия:
Вагон сопровождали:
ПРОТОКОЛ N
Графики изменения уровней сигналов
радиостанций по перегонам на участке
"начальная станция - конечная станция"
"__" месяц 20__ г.
Наименование пунктов установки контролируемых радиостанций,
ограничивающих участок измерений
(станция A - станция B)
Норма электромагнитного поля NN дБ (1 мкВ)
![]() Представители эксплуатирующего предприятия: должность подпись Ф.И.О.
Вагон сопровождали: должность подпись Ф.И.О.
Измерение проводили: должность подпись Ф.И.О.
ПРОТОКОЛ N

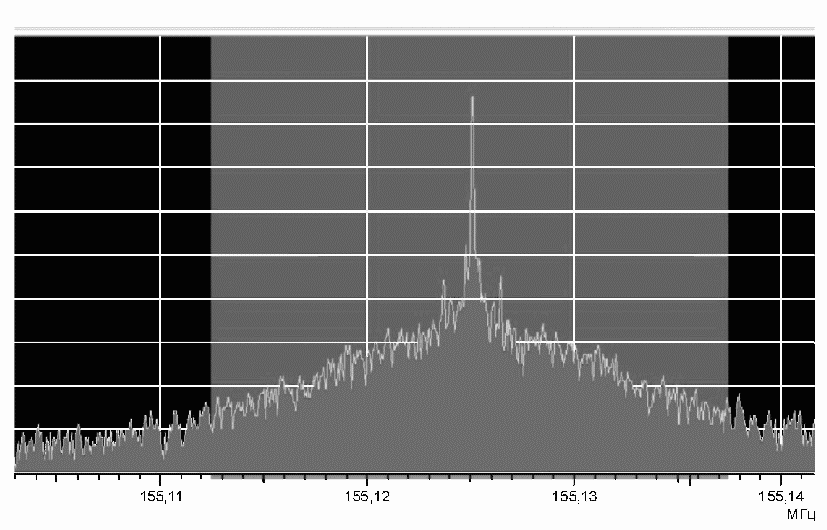

Спектрограммы сигналов радиостанций
с отклонениями в параметрах на участке
"начальная станция - конечная станция"
"__" (месяц) 20__ г.
Пункт установки: (км, название пункта)
Тип радиостанции: РС-46М
![]() Параметры радиостанции
Представители эксплуатирующего предприятия: должность подпись Ф.И.О.
Вагон сопровождали: должность подпись Ф.И.О.
Измерение проводили: должность подпись Ф.И.О.
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/49/gost_33910.html
На правах рекламы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
