ОписаниеИсточник публикации М.: Стандартинформ, 2015 Примечание к документу Документ утратил силу с 1 января 2019 года в связи с изданием Приказа Росстандарта от 08.11.2017 N 1711-ст. Взамен введен в действие ГОСТ Р 55682.3-2017. Документ введен в действие с 1 января 2015 года. Название документа "ГОСТ Р 55682.3-2013/ЕН 12952-3:2001. Национальный стандарт Российской Федерации. Котлы водотрубные и котельно-вспомогательное оборудование. Часть 3. Конструирование и расчет узлов, работающих под давлением" (утв. и введен в действие Приказом Росстандарта от 06.09.2013 N 932-ст) "ГОСТ Р 55682.3-2013/ЕН 12952-3:2001. Национальный стандарт Российской Федерации. Котлы водотрубные и котельно-вспомогательное оборудование. Часть 3. Конструирование и расчет узлов, работающих под давлением"
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ИС NORMPROD: примечание. Литерация подпунктов дана в соответствии с официальным текстом документа. |
t) быстрые и частые изменения давления и температуры.
Методы расчета напряжений, вызванных внешними нагрузками, приложенными к штуцерам и к местам соединений, должны соответствовать [1].
Примечание. В настоящем разделе стандарта приведены правила расчета общих форм нагрузок, действующих на узлы котла, применяемые при расчете иных нагрузок. В нем отсутствуют конкретные правила расчета нагрузок, не подпадающих под приведенный выше перечень a) - e).
Рассматриваемые правила расчета применимы к котлам утвержденных конструкций, установленных и эксплуатируемых в соответствии с инструкцией Изготовителя.
Размеры узлов, работающих под давлением, должны определяться исходя из конкретного анализа, если они не включены в настоящий стандарт, а также в случае нестандартных условий, таких как:
a) предельно высокая коррозионная активность продуктов сгорания;
b) давление продуктов сгорания выше атмосферного;
c) низкое качество воды.
Отклонения от требований и положений настоящего стандарта при использовании альтернативных способов конструирования и расчетов допустимы тогда, когда они разрешены. При этом должно быть указано, что применение упомянутых способов не приведет к ослаблению надежности узла. Изготовитель в своей документации обязан подробно описать все упомянутые отклонения.
Прочность узлов, работающих под давлением, должна иметь такие характеристики, которые позволяют выдерживать следующие нагрузки:
a) внутреннее давление;
b) вес всех узлов, включая их содержимое, вес размещенных на них элементов и любые отложения шлака, топлива, золы или пыли;
c) нагрузки, вызванные перепадами давления газа, проходящего сквозь форсунки котла, и давления потока проходящего газа;
d) нагрузки, возникающие в стыках котла с иными элементами установки.
Необходимость расчета узлов, работающих под давлением, на ветровые и сейсмические нагрузки определяет Изготовитель.
Допустим аналитический расчет конструкции, что позволяет в ряде случаев обеспечить необходимый уровень надежности рассматриваемых элементов.
Результаты любых расчетов напряжений, выполненных для нагрузок, в прямой форме не описываемых уравнениями настоящего стандарта, должны быть определены по критериям, заданным в [1].
Циклическую нагрузку учитывают, если котел рассчитан более чем на 500 циклов холодных пусков. При циклических нагрузках узлов цилиндрической или сферической формы с отверстиями расчет допустимой скорости изменения температуры Vt проводят по формуле:
, (5.5-1)где pc - максимальное рабочее давление;
dm - средний диаметр оболочки;
smin - минимальная толщина стенки;
ns = 2, если оболочка цилиндрическая, или ns = 4, если оболочка сферическая;
или, если вызывает сомнение значение на предмет излишнего запаса, точную величину следует определять по графику рисунка 13.4-5 или рисунка 13.4-7;Z = 2 Kмм4/(Н·с), если материал - ферритная сталь,
или
Z = 1 Kмм4/(Н·с), если материал - аустенитная и мартенситная сталь, или

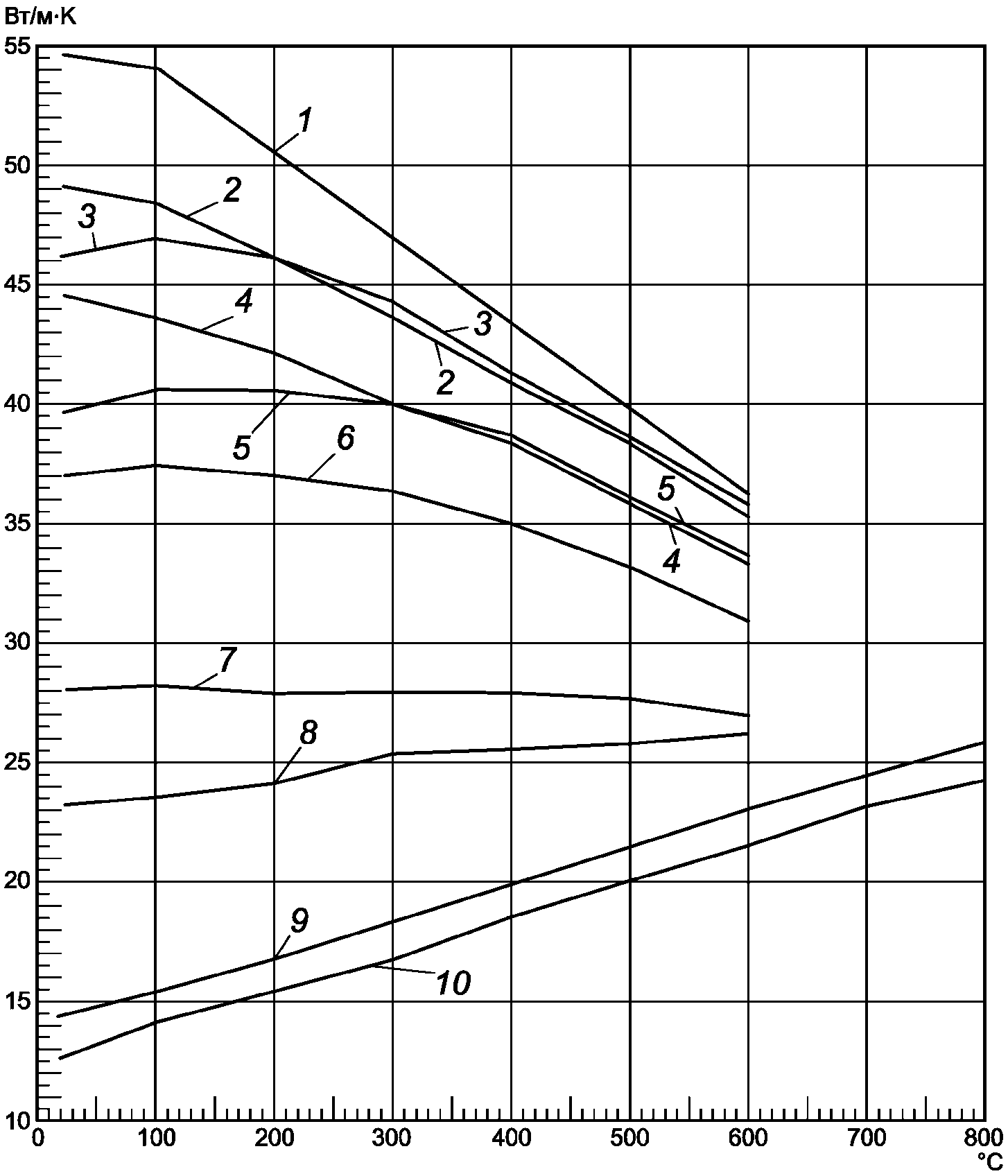

, (5.5-2)где at - теплопроводность;

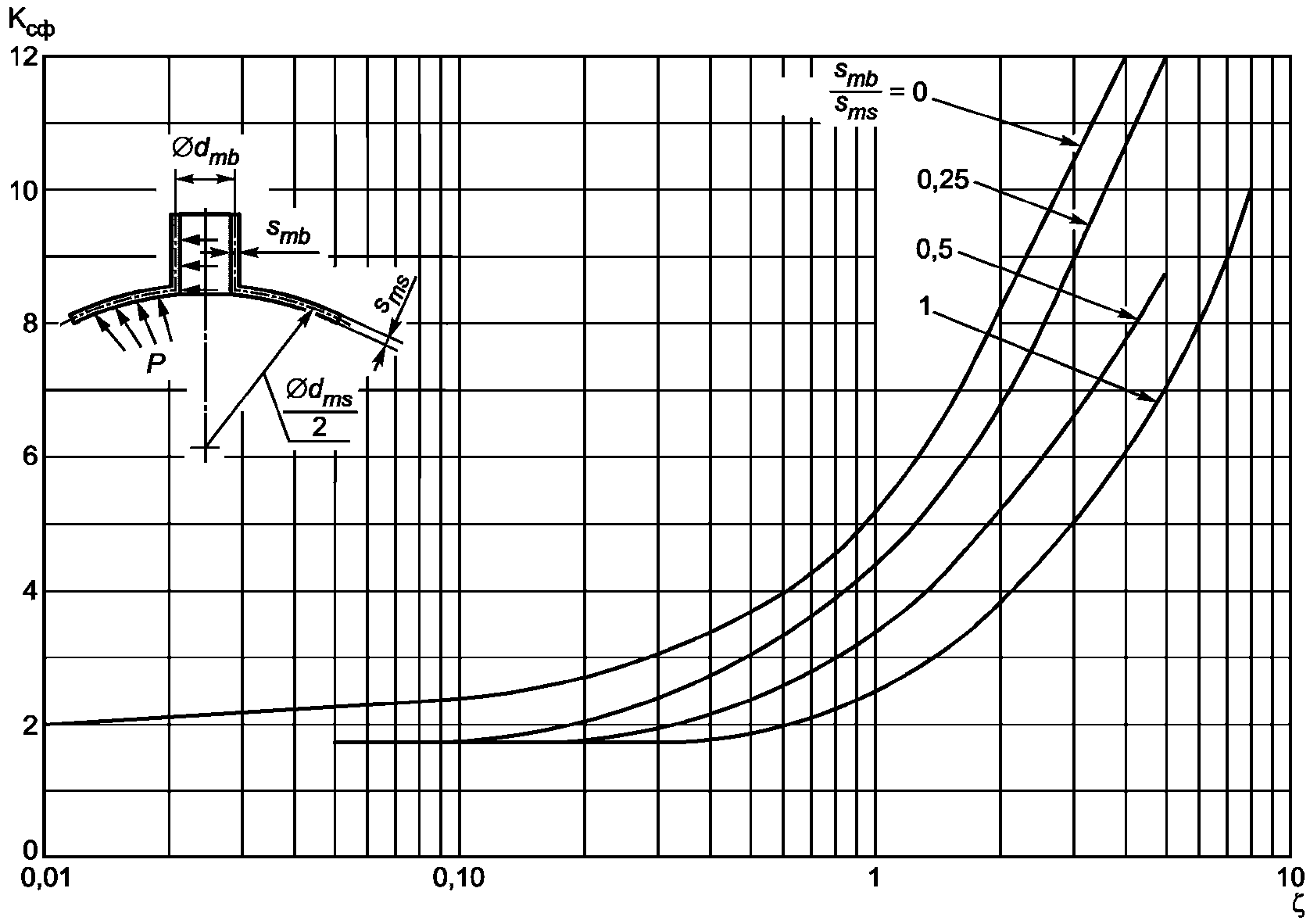

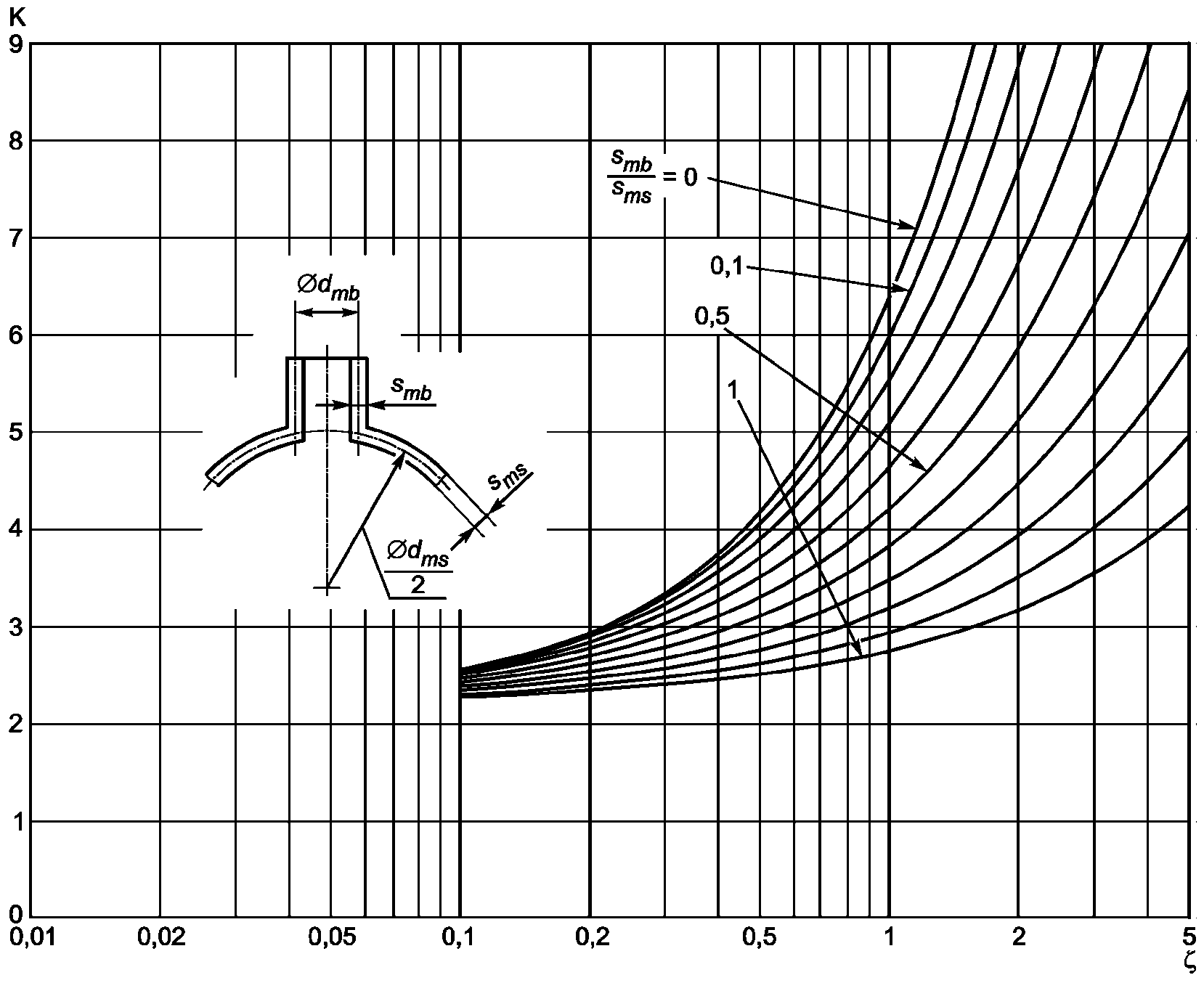

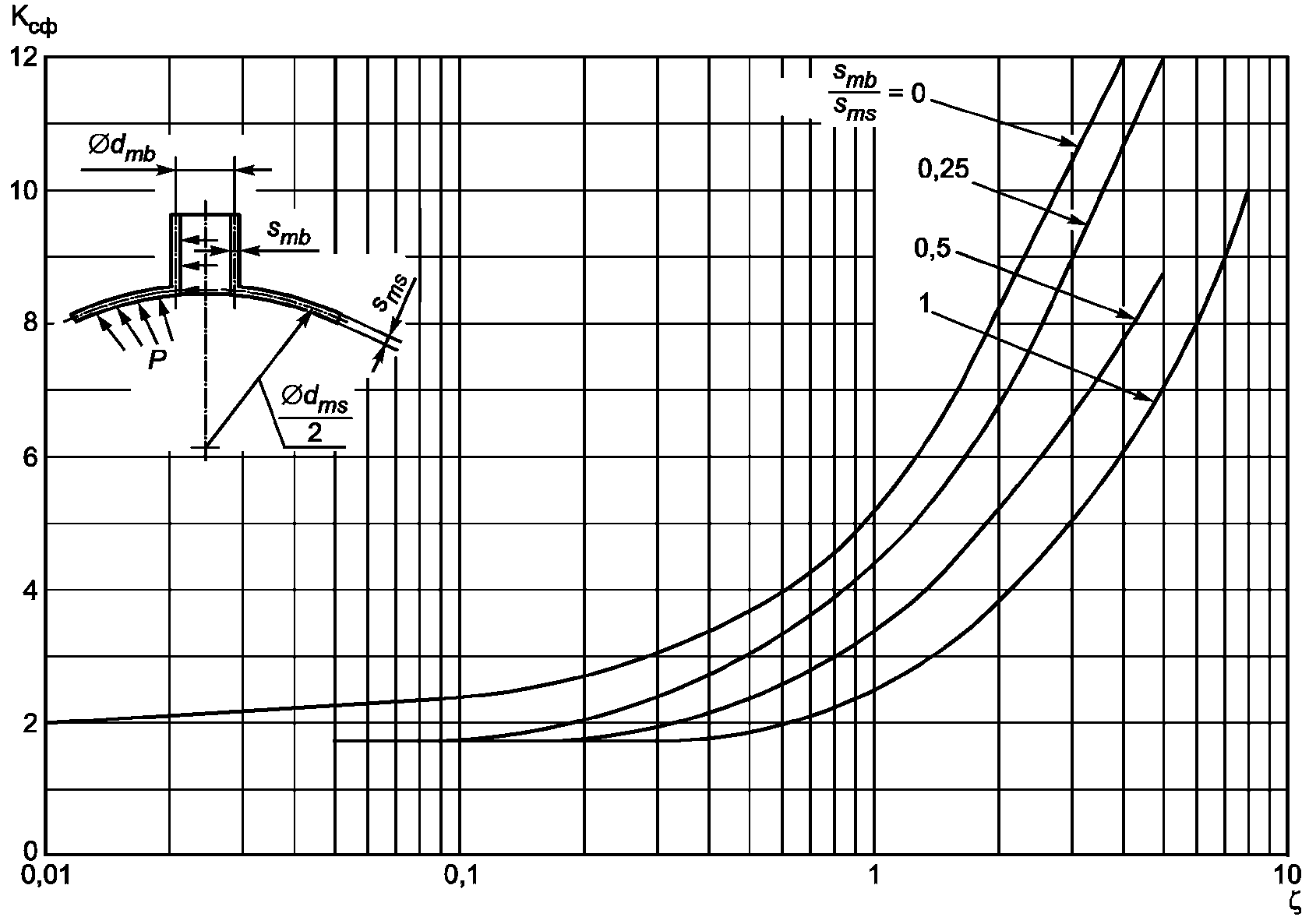

Kцил (Kсф) - фактор формы;
Kt - коэффициент концентрации температурных напряжений;
E - модуль Юнга;

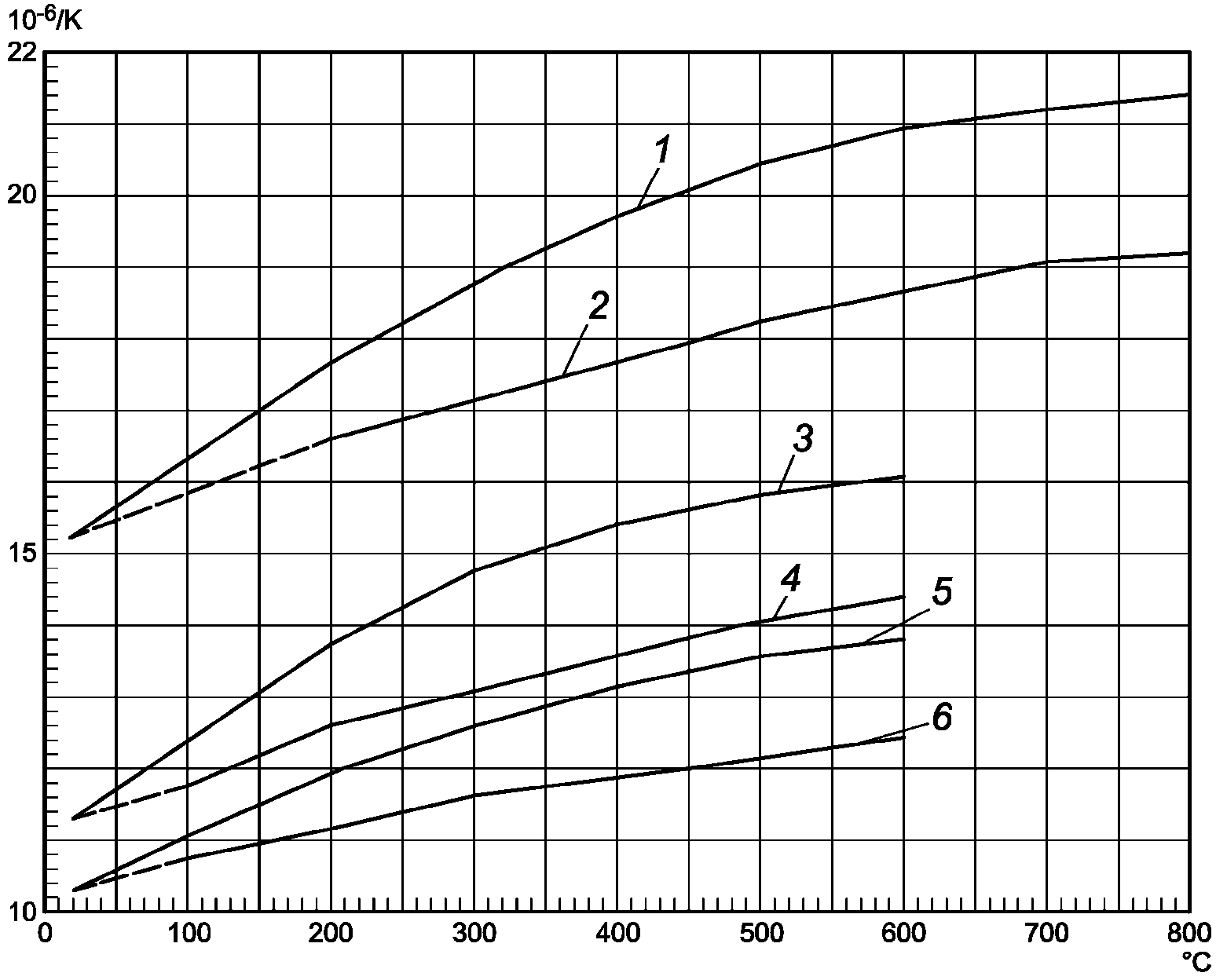

- коэффициент линейного расширения.Точные значения величин указаны в Приложении D, значение Kцил (Kсф) можно определить по графику рисунка 13.4-6 или 13.4-9, а значение Kt - по графику на рисунке 13.4-8.

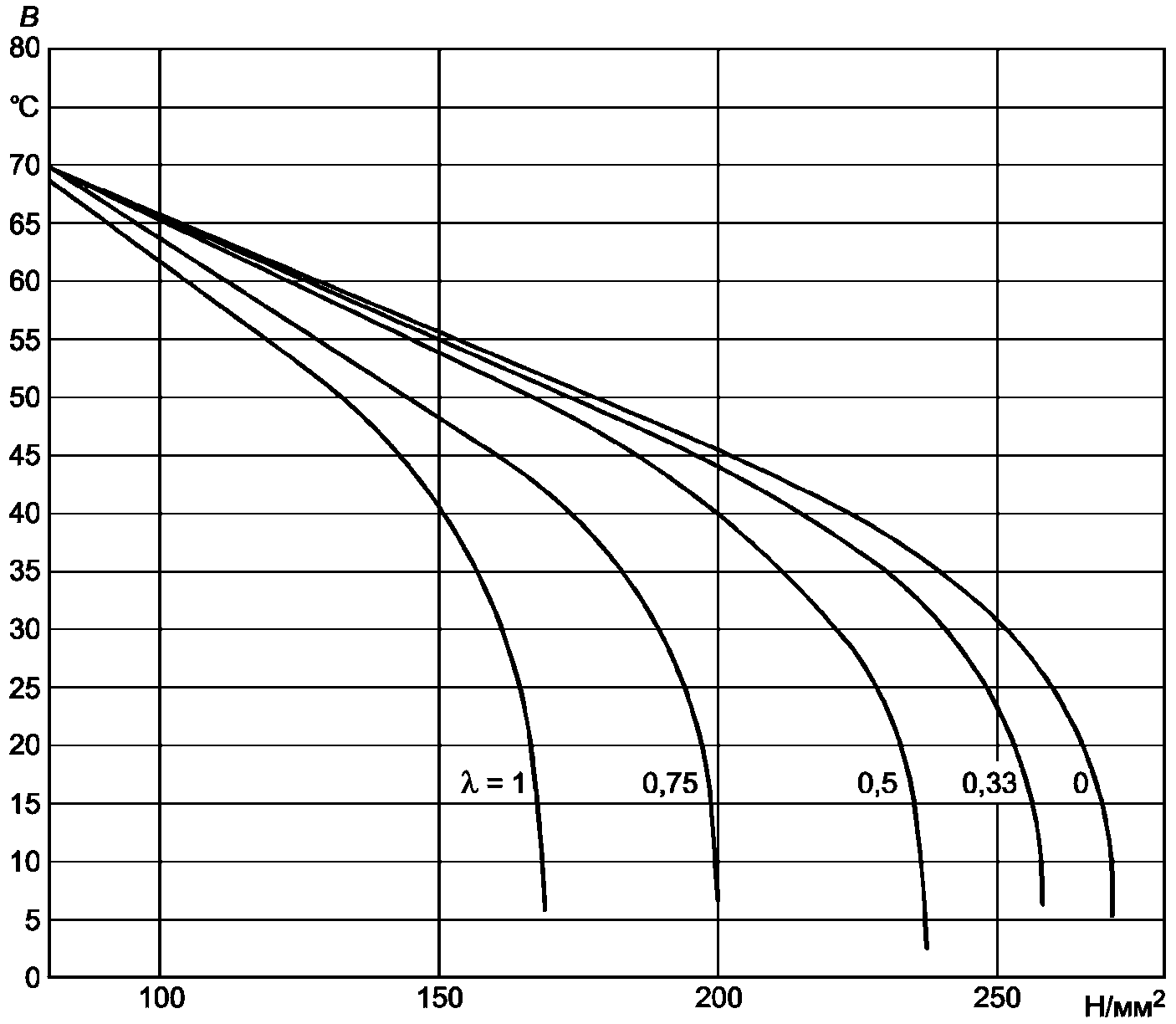

Если результат этого расчета меньше требуемой переходной скорости температуры при пуске или он отрицателен, то применяют положения пункта 13.4.
Для конструкции, испытывающей циклические нагрузки, особую опасность представляют элементы, которые могут стать источниками напряжений, в связи с чем необходимо отслеживать, чтобы напряжение распределялось относительно равномерно. В зонах концентрации напряжений не следует проводить клеймение.
С учетом условий эксплуатации конструкцию необходимо создавать в соответствии с имеющимися данными по коррозии и усталости.
Уровень применяемого неразрушающего контроля (НРК) должен быть не ниже, чем уровень для сварных швов главного барабана, приведенный в ГОСТ Р 55682.6.
5.6. Прочие требования к конструкции
5.6.1. Общие положения
Следует обратить внимание на следующие требования ГОСТ Р 55682.5 и ГОСТ Р 55682.6:
a) конструкция должна быть такой, чтобы были возможны изготовление и сварка в соответствии с требованиями ГОСТ Р 55682.5 и проверка согласно ГОСТ Р 55682.6;
b) там, где используется технология сварки с частичным проваром, глубина проточки, определяющая величину провара, должна быть указана в чертежах;

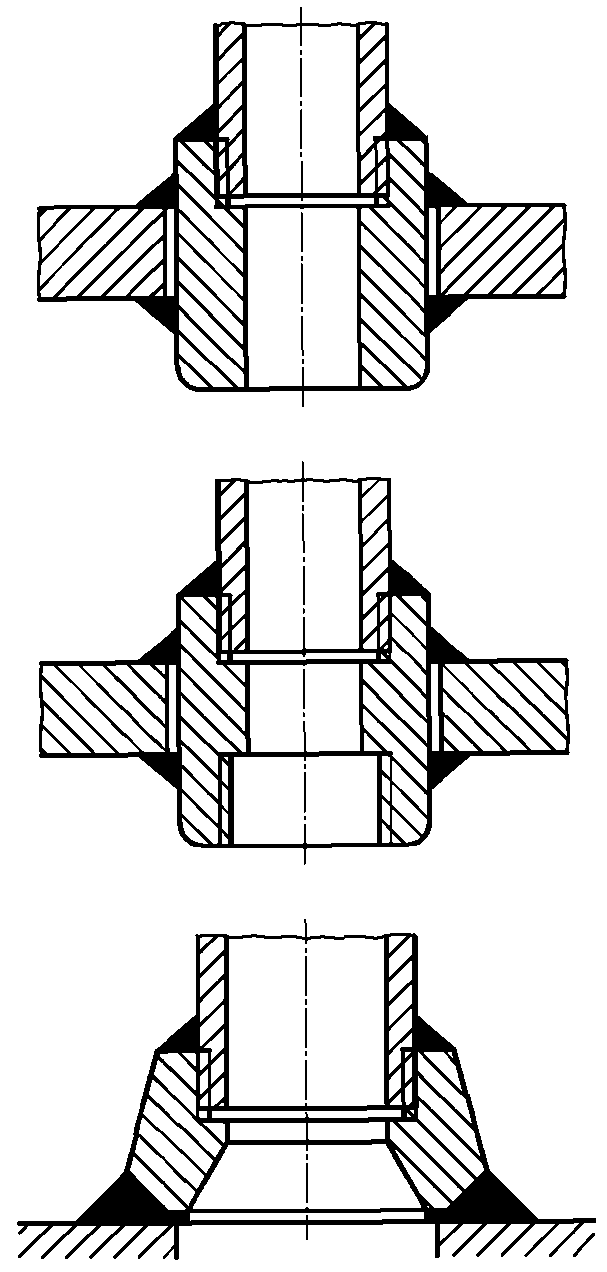

c) сварные швы, соединяющие штуцера, шпильки и элементы опор с барабаном и с коллектором, не должны включать комбинацию из ферритной и аустенитной сталей;
d) требования к выполнению и качеству сварки штуцеров с барабанами и коллекторами, соединенными без учета внешней нагрузки, должны соответствовать ГОСТ Р 55682.5, пункт 9.3;
e) требования к выполнению и качеству сварных соединений труб с барабанами и с коллекторами, соединенными без учета внешней нагрузки, должны соответствовать ГОСТ Р 55682.5, пункт 9.4;
f) соблюдение эксплуатационных ограничений для литых клапанов и фитингов;
g) в тех случаях, когда допустимо проведение выборочного метода НРК сварных швов в соответствии с положениями ГОСТ Р 55682.6, необходимо продемонстрировать, что выполненная сварка будет адекватна прикладываемым нагрузкам, если в расчетах использовать коэффициент сварного соединения, равный 0,85;
h) специальные требования для котлов со змеевиками, приведенные в Приложении D ГОСТ Р 55682.5;
i) специальные требования к котлам-утилизаторам для химической промышленности, приведенные в Приложении E ГОСТ Р 55682.5.
Для основных узлов, работающих в диапазоне ползучести, должны быть предусмотрены средства контроля ползучести в период эксплуатации.
Котел необходимо конструировать так, чтобы гарантировать доступ для проверки состояния внутренних поверхностей барабана и коллекторов. Проверку можно будет проводить либо непосредственно, либо дистанционно в зависимости от физических размеров инспектируемых узлов. Требования к отверстиям и ограничения на отверстия для доступа и инспектирования должны соответствовать ГОСТ Р 55682.5, пункт 9.2.
Котел должен быть оборудован средствами дренажа и вентиляции, позволяющими избежать гидравлического удара и вакуумного сжатия, дающими возможность проводить их инспектирование изнутри.
5.7.1. Проектное давление для настройки предохранительных клапанов
В соответствии с целями и задачами настоящего стандарта проектное давление pd должно быть не менее максимально допустимого давления PS.
Для каждой отключаемой части водотрубного котла проектное давление pd должно быть по меньшей мере равно максимальному давлению из числа тех, на показатели которых настраивают предохранительный клапан отключаемой части.
Примечание. Отключаемая часть - это любой подвергаемый действию давления участок установки, который можно изолировать от нее отключающей арматурой.
5.7.2. Расчетное давление
Отключаемая часть может быть разделена на секции, для каждой из которых будет определена своя величина расчетного давления po и своя расчетная температура tc. Расчет для каждой части должны производить, базируясь на одном из следующих положений:
a) для участков, расчетное напряжение которых должны определять сообразно пределу прочности на разрыв Rm или минимальному пределу текучести Rp0,2/tc, расчетное давление следует принимать равным проектному давлению, увеличенному до максимального давления, которое возможно в рабочем режиме при расчетной температуре. Необходимо обратить внимание на гидростатическое давление и перепад давлений, связанный с гидравлическим сопротивлением. Разницей в гидростатической составляющей, меньшей или равной 0,05 МПа, можно пренебречь;
b) для участков, на которых расчетное напряжение определяют пределом ползучести, расчетное давление должно быть равно минимальному давлению из числа тех, на показатели которых настроены предохранительные клапаны на выходе пароперегревателя/промпароперегревателя, увеличенному на предельную разность давлений, которая только возможна при максимально допустимой непрерывной нагрузке при расчетной температуре.
Необходимо проверять толщину, рассчитанную по способу b), используя при этом расчетное давление по a) и расчетное напряжение, выведенное из предела прочности на разрыв Rm или из минимального предела текучести Rp0,2/tc, при такой расчетной температуре, при которой велся расчет по b), и в дальнейшем для толщины выбирать большее из полученных значений.
Если данных по минимальному напряжению текучести при более высоких температурах нет, допустима линейная экстраполяция.
5.7.3. Расчетное давление при разности внутреннего и внешнего давлений
Для узлов с расчетным давлением не менее 1 Н/мм2, подвергающихся одновременному воздействию внутреннего и внешнего давлений, причем в силу особенностей конструкции оба вида давлений всегда действуют одновременно, давление (например, это могут быть поверхности пароохладителя или барабана котла) для расчетов следует брать равным максимальной из возможных разностей давлений, но не меньшим, чем 1 Н/мм2. Величина нагрузки, которая возникает в ходе гидравлических испытаний, также должна быть принята во внимание.
5.7.4. Давление при гидравлическом испытании
5.7.4.1. Общие положения
Для демонстрации прочности и целостности отдельных узлов полностью смонтированного водотрубного котла, а также отсутствия дефектов или существенных недостатков полностью смонтированный водотрубный котел, а также отдельные узлы, не имеющие видимых ослаблений или дефектов, следует подвергнуть гидравлическим испытаниям при давлении, величина которого указана в 5.7.4.3.
Гидравлические испытания для сваренных элементов или полностью укомплектованного водотрубного котла необходимо выполнять после завершения всех сварочных операций и термических обработок; эти испытания можно проводить также отдельно для барабана котла до высверливания в нем трубных отверстий.
Барабаны котлов необходимо подвергать гидравлическим испытаниям, указанным в 5.7.4.3, и только после этого их можно включать в состав водотрубного котла. Если сборка всего водотрубного котла производится на заводе-изготовителе, то по завершении сборки Изготовитель обязан подвергнуть котел гидроиспытанию на своем предприятии при давлении, указанном в 5.7.4.3.
Все узлы, которые недоступны для гидроиспытаний после их установки в водотрубный котел, следует подвергать отдельным гидравлическим испытаниям при давлении, определенном в 5.7.4.3, и только после этого их включать в состав водотрубного котла.
Узлы, отличные от вышеуказанных, подвергать отдельным гидравлическим испытаниям перед их включением в состав водотрубного котла не обязательно.
Котел в сборе включает ряд узлов, для каждого из которых при расчетах используют свое значение давления и свою расчетную температуру. Давление при испытании pt для узлов, указанных в 5.7.4.2, следует определять в соответствии с 5.7.4.4.
Так как гидравлическое испытание котла в сборе или его отдельных отключаемых частей, определенных в ГОСТ Р ЕН 12952-1, пункт 1.2, проводят только один раз, необходимо прежде выполнить серию отдельных расчетов по выбранным узлам всего котла в сборе или для его отключаемых частей, если это возможно, в соответствии с 5.7.4.4. Результатом этих расчетов станут значения давлений для проведения отдельных испытаний для каждого из выбранных узлов. Гидравлическое испытание для всей конструкции следует проводить при таком давлении, при котором можно гарантировать, что ни один из выбранных узлов не будет испытывать нагрузку большую, чем указано в 6.3.4.
Давление для гидравлического испытания узлов или полностью собранного котла следует определять следующим образом:
ph = 1,43·PS (5.7-1)
или
, (5.7-2)в зависимости от того, какое из значений больше, где
pc - расчетное давление для рассматриваемого элемента;
ph - давление гидроиспытания для рассматриваемого элемента.
Отношение Rp0,2·20/n для расчетов необходимо выбирать наибольшее из возможных для рассматриваемого узла. С учетом характеристик материала и конкретной температурной обстановки это отношение не должно быть меньше единицы (см. также 6.3).
Примечание. Для расчетов в соответствии с настоящим стандартом в понятие "износ металла" следует включать его окисление, коррозию, эрозию и истирание.
5.8.1. Внутренний износ
Внутренний износ связан в первую очередь со свойствами питательной и котловой воды. Для котлов, работающих на питательной воде со свойствами, соответствующими положениям ГОСТ Р 55682.12, его можно не принимать во внимание. Для узлов, подверженных риску большего износа, чем нормальный (например, эрозия из-за турбулентности), следует предусмотреть специальные контрмеры.
Магнетитовый слой следует защищать в соответствии с 13.4.1.1.
5.8.2. Внешний износ
Внешний износ узлов, работающих под давлением, на которые не действуют дымовые газы, как правило, незначителен, поэтому толщина стенок, рассчитанная в соответствии с настоящим стандартом, не требует дополнительного увеличения.
Для труб, на которые воздействуют дымовые газы, проводят испытания на износ различной степени. Если данные по результатам расчета котла показывают, что износ может быть значительным, то толщину труб следует соответственно увеличить. Возможны и другие средства защиты труб. В этом случае прибавка на износ должна быть конкретизирована Изготовителем, его указание будет действительно до тех пор, пока Потребитель не установит более высокое значение прибавки.
Для упрочнения котла-утилизатора для химической промышленности разрешено использовать особые трубы с антикоррозийным покрытием из композитных материалов.
5.8.3. Требования
Если сделана прибавка на износ, ее величина должна быть указана в расчетных документах, при этом упомянуто, что данная прибавка внутренняя или внешняя. В расчетах на прочность следует использовать размеры без прибавок на износ.
Для ситуации, когда допускаемые напряжения были выведены из характеристик ползучести материала, при расчетах следует учитывать совместный эффект от ползучести и износа. При этом можно утверждать, что наработка на отказ будет не меньше, чем расчетный срок службы установки. В таких случаях трубы по мере выработки срока службы могут снизить толщину до величины меньшей, чем установлено по уравнениям 11.2-2 - 11.2-5.
5.8.4. Коррозия под напряжением
При контроле качества котловой воды в соответствии с положениями ГОСТ Р 55682.12 коррозия под напряжением в ферритных трубах при нормальных условиях эксплуатации котла не должна развиваться. Риск появления такой коррозии в аустенитных материалах пароперегревателя можно значительно уменьшить, если не допускать, чтобы капли воды оседали на внутренних поверхностях аустенитных труб. Результат такого оседания может быть настолько значительным, что должна быть обеспечена адекватная защита, если энтальпия пара достигает величин, равных или больших 2900 кДж/K, или энтальпия соответствует температуре не ниже 425 °C.
Когда прогнозируется возникновение исключительных условий концентрации химикатов в течение длительных периодов эксплуатации котлов, необходимо учитывать последствия коррозии под напряжением и коррозионного износа и соответствующим образом выбирать материалы.
Примечание. Невозможно компенсировать воздействие коррозии под напряжением за счет увеличения толщины стенки.
5.8.5. Механические требования
При существовании вероятности того, что из-за относительных смещений во время эксплуатации или из-за коррозии между узлами, работающими под давлением, и узлами, не работающими под давлением, но соприкасающимися с первыми, возможно истирание, стоит рассмотреть вопрос об износе указанных элементов. При необходимости к узлам, работающим под давлением, можно приварить противоизносные накладки или использовать иные противоизносные средства.
5.9.1. Несущая нагрузку технологическая оснастка
Несущая нагрузку технологическая оснастка должна быть определена конструктором и специально указана на чертежах.
К несущей нагрузку технологической оснастке относят:
a) технологическую оснастку, сконструированную для первичных нагрузок, которые полностью определяемы и, как правило, предназначены для поддержки и опоры;
b) технологическую оснастку, которую, как правило, предусматривают для усиления и/или регулировки, когда возможные нагрузки заранее определить непросто. Такая технологическая оснастка может нести на себе как первичные, так и вторичные нагрузки.
Напряжения от несущей нагрузку технологической оснастки следует рассчитывать в соответствии с положениями [1].
5.9.2. Не несущая нагрузку технологическая оснастка
К нагрузке данного вида относят оснастку, которая не несет существенных первичных или вторичных нагрузок в ходе производства, монтажа, испытаний или другого рабочего режима.
6.1.1. Общие положения
Для расчетов по настоящему стандарту за максимальную учитываемую в расчете температуру TS следует брать температуру рабочей среды на выходе из котла.
Базовая температура среды tor - средняя температура рабочей среды в узле, которая на стадии рассмотрения вполне ожидаема при эксплуатации.
Когда вода или пар протекают параллельными потоками, tor для узла каждого из потоков необходимо рассчитывать с учетом температурной развертки.
Расчетную температуру tc для узла следует определять с учетом температурной развертки. Если такие расчеты не выполняют, то расчетную температуру tc составляют из базовой температуры tor и температурной прибавки в соответствии с 6.1.2 - 6.1.10. Температурные прибавки, указанные в таблице 6.1-1, следует считать минимальными значениями, кроме случаев выполнения расчетов tc и допускаемого в соответствии с 6.1.5.
Таблица 6.1-1
Рабочее тело | Базовая температура | Температурная прибавка | |||
Необогреваемый элемент <a> | Обогреваемый элемент <a> | ||||
Обогреваемый в основном излучением <b> | Обогреваемый в основном за счет конвекции | Защищенный от излучения | |||
Вода или пароводяная смесь | Температура насыщения при максимальном давлении, принятом при расчете | 0 °C | 50 °C для коллекторов <c> (30 + 3Ss) °C, но не меньше 50 °C | (15 + 2Ss) °C, но не меньше 50 °C | 20 °C |
Перегретый пар | Перегретый пар, см. также 6.1.3 | 15 °C, см. также 6.1.5 | 50 °C | 30 °C | 20 °C |
<c> Определение коллектора см. 6.1.6. | |||||
Для котлов с естественной циркуляцией базовая температура и температурные прибавки должны соответствовать значениям, приведенным в таблице 6.1-1.
Расчетную температуру tc следует определять с учетом вариаций теплопередачи и гидравлики потока, протекающего в котле.
Для прямоточных котлов, пароперегревателей и промпароперегревателей базовая температура равна средней между ожидаемыми в ходе эксплуатации температурами по потокам, протекающим в котле.
6.1.4. Водонагреватели
Для водонагревателей особых типов, когда температура протекающей по ним жидкости ограничена термостатами <1>, за базовую температуру для элементов должна быть принята эта температура.
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду таблица 6.1-1, а не таблица 6.1-6. |
Для необогреваемых узлов, по которым протекает перегретый пар, температурная развертка, равная 15 °C, указанная в таблице 6.1-6, должна быть снижена до 5 °C (погрешность измерения), если есть гарантия, что температура, на которую рассчитана установка, не будет превышена.
Этого можно добиться за счет:
a) управления температурой пара, протекающего по упомянутым узлам;
b) организации точек охлаждения или перемешивания (например, в полости коллектора, через которую проходят и перемешиваются потоки в продольном направлении) в упомянутых узлах;
c) компоновочных решений для поверхностей нагрева или ему подобного.
Коллекторами считают цилиндрические детали с номинальным наружным диаметром более 76,2 мм, в которых расположено не менее трех неосевых входов для труб.
Элементы следует считать необогреваемыми, если:
a) они расположены за кладкой из огнеупорного кирпича и расстояние от них до кирпичной кладки не менее 100 мм;
b) между элементами и топкой или газоходом расположены газоплотные сварные экраны;
c) элементы защищены слоем огнеупорных кирпичей или слоем огнеупорной футеровки и не подвержены прямому излучению <2>; в этом случае огнеупорная кладка или огнеупорная футеровка должна быть прикреплена к элементам подвески с помощью крепежных приспособлений; в случае коллектора такая защита может быть обеспечена шипованием;
d) наибольшая из возможных температур дымовых газов не больше базовой температуры элемента.
6.1.8. Элементы, защищенные от излучения
Элементы следует считать защищенными от излучения <2> в том случае, если они экранированы близко расположенными трубами (максимальное удаление 3 мм) и между ними и упомянутыми экранирующими трубами не протекают дымовые газы (в сколько-нибудь значительных количествах).
6.1.9 Элементы, нагреваемые за счет конвекции
Элементы следует рассматривать нагреваемыми в основном за счет конвекции, если:
a) они не являются объектами излучения <2>;
b) они защищены от тепла, переносимого излучением, слоем кладки из огнеупорных кирпичей или огнеупорной футеровки <1>. В этом случае огнеупорные кирпичи или футеровку крепят к элементам подвески специальными крепежными приспособлениями; в случае коллектора такая защита может быть обеспечена шипованием;
--------------------------------
<1> Ограничители температуры, изготовленные и прошедшие испытания в соответствии с ГОСТ Р 55682.11, на основании чего разрешенные к применению.
<2> См. 6.1.10.
c) они защищены рядом труб, для которого выполняется соотношение:
, (6.1-1)где z2 - количество рядов;
tф - шаг, с которым расположены трубы;
d0 - внешний диаметр трубы.
Необходимо, чтобы были выполнены следующие соотношения:
tф/d0 <= 1,3 - для одного ряда труб в соответствии с рисунком 6.1-1;
tф/d0 <= 2,0 - для двух рядов труб в соответствии с рисунком 6.1-2;
tф/d0 <= 2,6 - для трех рядов труб в соответствии с рисунком 6.1-3;
d) узлы экранированы близко расположенными трубами в соответствии с рисунком 6.1-4, причем выполняется соотношение:
, (6.1-2)где t0 - продольный шаг с диаметром, равным нулю;
t90 - поперечный шаг по периферии на внешней поверхности с диаметром, равным 90 мм;
l - расстояние между рассматриваемым элементом и огибающей топкой.
1 - поток дымового газа;
2 - граница потока дымового газа
расположенными трубами
Неэкранированные элементы рассматривают как нагреваемые в основном излучением, если на них может воздействовать излучение дымовых газов, нагретых до температур более 950 °C.
6.2. Максимальная разность температур по толщине стенки и максимальная температура дымовых газов для обогреваемых барабанов и коллекторов
Разность температур по толщине стенки (определяемая как разность температур на внешней поверхности стенки и на внутренней поверхности стенки) обогреваемого барабана и коллектора не должна превышать 30 °K.
Примечание. Элементы, изготовленные из ферритной стали, с толщиной стенок не более 32 мм, на которые воздействует тепловой поток мощностью меньшей или равной 40 кВт/м2, удовлетворяют этому требованию.
6.2.2. Коллекторы, расположенные в потоке газов
Поверхности коллекторов пароперегревателя и промпароперегревателя не должны быть подвержены воздействию дымовых газов, температура которых превышает 500 °C.
6.2.3. Допустимые отклонения
Возможно отступление от положений 6.2.1 и 6.2.2, но при этом следует удостовериться в том, что постоянные и переменные температурные напряжения не будут приводить к неприемлемым напряжениям в стенке элемента.
6.3.1. Допускаемое напряжение для элементов
Допускаемое напряжение
, которое следует использовать для расчета элементов на статическую нагрузку, должно быть равно меньшей из величин, получаемых из уравнения (6.3-1):
, которое следует использовать для расчета элементов на статическую нагрузку, должно быть равно меньшей из величин, получаемых из уравнения (6.3-1):
, (6.3-1)где R - прочность материала, n - коэффициент запаса прочности приведены в таблицах 6.3-1 и 6.3-2.
Таблица 6.3-1
Прочность материала R' и связанный с ним
коэффициент запаса прочности n' для катаных
и кованых сталей
Таблица 6.3-2
коэффициент запаса прочности n для литых сталей
и для чугуна с шаровидным графитом
Если характеристики ползучести сварного соединения известны, то используют наименьшее значение из проектных прочностей сварного соединения и двух соединенных материалов.
Если характеристики ползучести сварного соединения неизвестны, но известны характеристики ползучести присадочного металла, проектную прочность для этой нагрузки уменьшают на 20%, исходя из меньшего значения из проектных прочностей соединенных материалов. Если предел ползучести присадочного металла неизвестен, прочность соединения уменьшают еще на 20%.
6.3.3. Допускаемое напряжение для аустенитных сталей
При расчете для аустенитных сталей следует учитывать, что если:
- предельное удлинение при ползучести превышает 30%, то
;
;- предельное удлинение при ползучести превышает 35%, то
.
.Для гидроиспытаний допускаемое напряжение следует находить по формуле:
, (6.3-2)где прочность материала R' и коэффициент запаса прочности n' приведены в таблице 6.3-3.
Таблица 6.3-3
Прочность материала R и связанный с ним
коэффициент запаса прочности n при гидроиспытаниях
Прочность материала R | Коэффициент запаса прочности n | ||
Катаные и кованые стали | Литая сталь | Чугун с шаровидным графитом | |
Rp0,2tc при 20 °C | 1,05 | 1,4 | 2,2 |
на которые действует внутреннее давление
7.1.1. Требования
Толщина обечайки после вычета прибавок srs = ss - c1 - c2 для барабанов и коллекторов должна быть максимальной среди толщин, диктуемых следующими требованиями:
a) минимум 9,5 мм - для коллекторов с внешним диаметром 300 мм и больше; минимум 6 мм - для коллекторов, внешний диаметр которых меньше 300 мм;
Требуемая толщина стенки с прибавками:
ss = srs + c1 + c2. (7.1-1)
7.2.1. Толщина стенки без учета прибавок
Толщину стенки без учета прибавок srs в мм для цилиндрической обечайки определяют по одному из следующих уравнений:
если задано значение внутреннего диаметра главного элемента dis,
или
если задано значение наружного диаметра главного элемента dos,
ИС NORMPROD: примечание. Абзац дан в соответствии с официальным текстом документа. |
в дополнение к ГОСТ Р ЕН 12952-1, таблица 4-1, из необходимо применять:
- минимальный коэффициент прочности для одиночного отверстия или для ряда отверстий;в том числе
или
, соответственно, для одиночных отверстий или ряда отверстий в продольном, косом или поперечном направлениях, определенных в соответствии с 8.2 методом аппроксимации или 8.3.3 и 8.3.4.
или , соответственно, для одиночных отверстий или ряда отверстий в продольном, косом или поперечном направлениях, определенных в соответствии с 8.2 методом аппроксимации или 8.3.3 и 8.3.4.Плакирование материала с целью предохранения его от износа при расчетах принимать во внимание не следует.
Расчет требуемой толщины стенки главного элемента, прочность которого ослаблена отверстиями, производят методом итераций, так как коэффициент прочности зависит от толщины стенки этого корпуса.
Эквивалентное значение напряжения в оболочке следует рассчитывать инверсией уравнений (7.2-1) или (7.2-2).
Температурные напряжения, вызванные разностью температур на внутренней и внешней поверхностях стенки, следует учитывать в соответствии с разделом 13.
7.2.2. Учет разнотолщинности
Если обечайка состоит из листов разной толщины, центральная линия каждого листа в любом поперечном сечении должна лежать на одной окружности.
При определении толщины каждого из листов в уравнение (7.2-1) следует подставлять двойной внутренний радиус dis или двойной внешний радиус dos в уравнение (7.2-2).
7.2.3. Допуски при изготовлении
При выполнении расчета толщины стенки допуски на изготовление для номинального диаметра во внимание принимать не следует. При анализе результатов уменьшения толщины стенки необходимо исходить из того, что такое уменьшение, если оно со стороны внутреннего диаметра, предусматривает сохранение величины наружного диаметра, а если со стороны наружного диаметра, то сохранение величины внутреннего диаметра.
7.3.1. Общие положения
Независимо от толщины обечайки, рассчитанной в соответствии с 7.2, необходимо выполнить расчеты, гарантирующие отсутствие ситуаций, когда напряжения в перемычках, вызванные суммарными напряжениями от внутреннего давления, от веса самого барабана или коллектора либо их элементов, а также от всех внешних нагрузок, могут превысить расчетное напряжение
(см. 6.3) в одном из рядов отверстий в любом направлении - осевом, косом или поперечном.
(см. 6.3) в одном из рядов отверстий в любом направлении - осевом, косом или поперечном.Среднее значение напряжения в перемычках между отверстиями поперечного ряда равно сумме продольных напряжений, рассчитанных в соответствии с 7.3.2 и 7.3.3, увеличенной на pc/2. Среднее напряжение в перемычке между отверстиями по диагонали следует рассчитывать в соответствии с 7.3.4.
Осевое напряжение
, усредненное по поперечному сечению оболочки, которое вызвано внутренним давлением и осевой составляющей внешних нагрузок, W, следует рассчитывать по формуле:
, усредненное по поперечному сечению оболочки, которое вызвано внутренним давлением и осевой составляющей внешних нагрузок, W, следует рассчитывать по формуле:

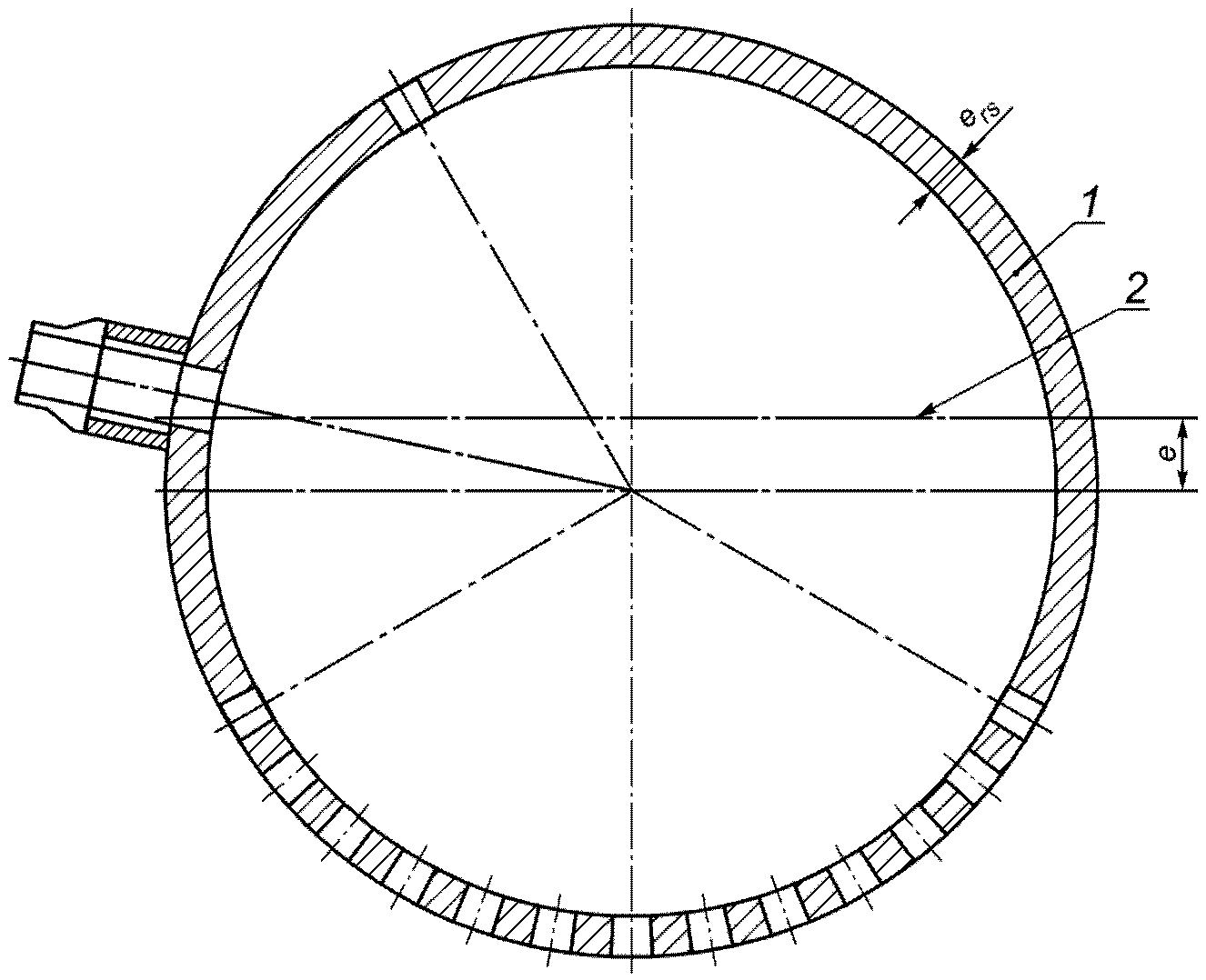

, (7.3-1)где As - площадь поперечного сечения рассматриваемого участка (см. рисунок 7.3-1).
1 - поперечное сечение оболочки;
2 - нейтральная линия
рассматриваемое при расчете продольных нагрузок
Если отверстия в обечайке усилены за счет увеличения толщины стенки штуцера в соответствии с 8.1 - 8.3, то в величину As следует включать и компенсирующие площади стенок штуцеров.
На любом участке окружности оболочки должно быть выполнено следующее соотношение:
. (7.3-2)Изгибающий момент MR на любом участке обечайки равен алгебраической сумме результирующих изгибающих моментов, обусловленных эксцентричностью сечения - ME, собственным весом, весом воды и внешними нагрузками - MW:
MR = ME + MW. (7.3-3)
Результирующий изгибающий момент ME, обусловленный эксцентричностью сечения, следует рассчитывать по формуле:
, (7.3-4)где e - эксцентричность поперечного сечения.
Результирующий изгибающий момент MW, обусловленный внешними нагрузками, следует рассчитывать, рассматривая оболочку как брус, к которому приложены внешние нагрузки, в том числе и вес самой оболочки, при условии, что она находится в обычных эксплуатационных условиях. MW равен изгибающему моменту участка, для которого это значение оказывается наибольшим.
Напряжения от изгиба
рассчитывают по формуле:
рассчитывают по формуле:
, (7.3-5)где Y - расстояние от нейтральной линии поперечного сечения до предельной средней точки толщины обечайки, в мм;
A - момент инерции сечения.
Значения величин MR, Y и lA зависят от направления нейтральной линии гиба. Направление выбирают так, чтобы результирующее напряжение
было максимальным.
было максимальным.Когда
получено по 7.3.2, применяют следующее условие:
получено по 7.3.2, применяют следующее условие:
. (7.3-6)ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: рисунок 7.3-3 в тексте документа отсутствует. |
В тех случаях, когда изгибные напряжения, вызванные силой тяжести, внешними нагрузками и эксцентричностью результирующей опорного давления, достигают таких значений, которые не позволяют пренебречь ими, напряжения в перемычках косого ряда, расположенных по линии, которая составляет угол Ф с продольной осью барабана, как это показано на рисунке 7.3-3, следует оценивать следующим образом:
- пусть окружное напряжение поперечного сечения протяженного участка
равно:
равно:
, (7.3-7)- пусть продольное напряжение в поперечном сечении участка окружности
равно:
равно:
, (7.3-8)где
- коэффициент прочности на участке окружности в той точке, где действуют
и
(см. рисунок 7.3-2).
- коэффициент прочности на участке окружности в той точке, где действуют и (см. рисунок 7.3-2).
1 - продольная ось оболочки;
2 - вид на середину толщины оболочки вдоль радиуса
Рисунок 7.3-2. Отверстия для труб с диагональными связями
коэффициентами прочности для линии AB
Между отверстиями одного диаметра коэффициент прочности находят по следующей формуле:
. (7.3-9)Если размер отверстий неодинаков, то коэффициент прочности следует определять формулой:
. (7.3-10)Среднюю величину нормального напряжения
в ряду необходимо вычислять по формуле:
в ряду необходимо вычислять по формуле:
. (7.3-11)Среднюю величину поперечного напряжения
в ряду необходимо вычислять по формуле:
в ряду необходимо вычислять по формуле:
. (7.3-12)Среднюю величину напряжения сдвига
в перемычке необходимо вычислять по формуле:
в перемычке необходимо вычислять по формуле:
. (7.3-13)Напряжение
в перемычке, в Н/мм2, вычисляют по формуле:
в перемычке, в Н/мм2, вычисляют по формуле:
, (7.3-14)
. (7.3-15)Когда в установках применены барабаны большого диаметра, но с тонкими стенками, и на их опоры или подвески приходится значительная нагрузка, то необходимость проведения точного расчета местных напряжений определяют применением уравнения (7.4-1):
, (7.4-1)где F - нагрузка (продольная или поперечная) на опоры или подвески, в ньютонах (Н);
ls - горизонтальная протяженность опоры под прямым углом к оси барабана, в мм, но не более 0,87 do.
Если по результату вышеприведенного уравнения окажется, что имеет место превышение допускаемых напряжений, необходимо перейти к общераспространенным методам анализа, например описанным в [1].
В [1] даны способы расчета напряжений, вызванных нагрузками на штуцера и на крепления.
обечайках барабанов, коллекторов и бесшовных трубах
Примечание. В настоящем разделе стандарта изложены правила расчета для отверстий и штуцеров в цилиндрических обечайках. Размеры даны без минусовых допусков по толщине стенки и на износ металла.
8.1.1.1. Коэффициент ослабления основного корпуса
Для цилиндрических обечаек с отверстиями необходимо добиваться того, чтобы коэффициент ослабления основного корпуса был достаточного размера за счет следующих мер:
a) увеличения толщины стенки участка корпуса, ослабленного отверстиями, по сравнению с толщиной стенки цилиндрической обечайки без отверстий. Такой утолщенный участок обечайки должен иметь протяженность по меньшей мере lrs, если измерять от края отверстия (см. рисунок 8.1-1, в отношении lrs см. 8.1-2). Если имеет место ответвление, длина цилиндрического участка основного корпуса, вплоть до любого смежного стыкового шва, должна удовлетворять соотношению lso >= srs (см. рисунки 8.1-2 и 8.1-3);
b) штуцера на протяжении lb1, считая от наружной поверхности основного корпуса, должны иметь более толстую стенку, чем требуется расчетом на внутреннее давление, причем вне зависимости от того, имеет основной корпус в месте расположения патрубка под штуцера более толстые стенки или нет (см. рисунки 8.1-2 - 8.1-4).

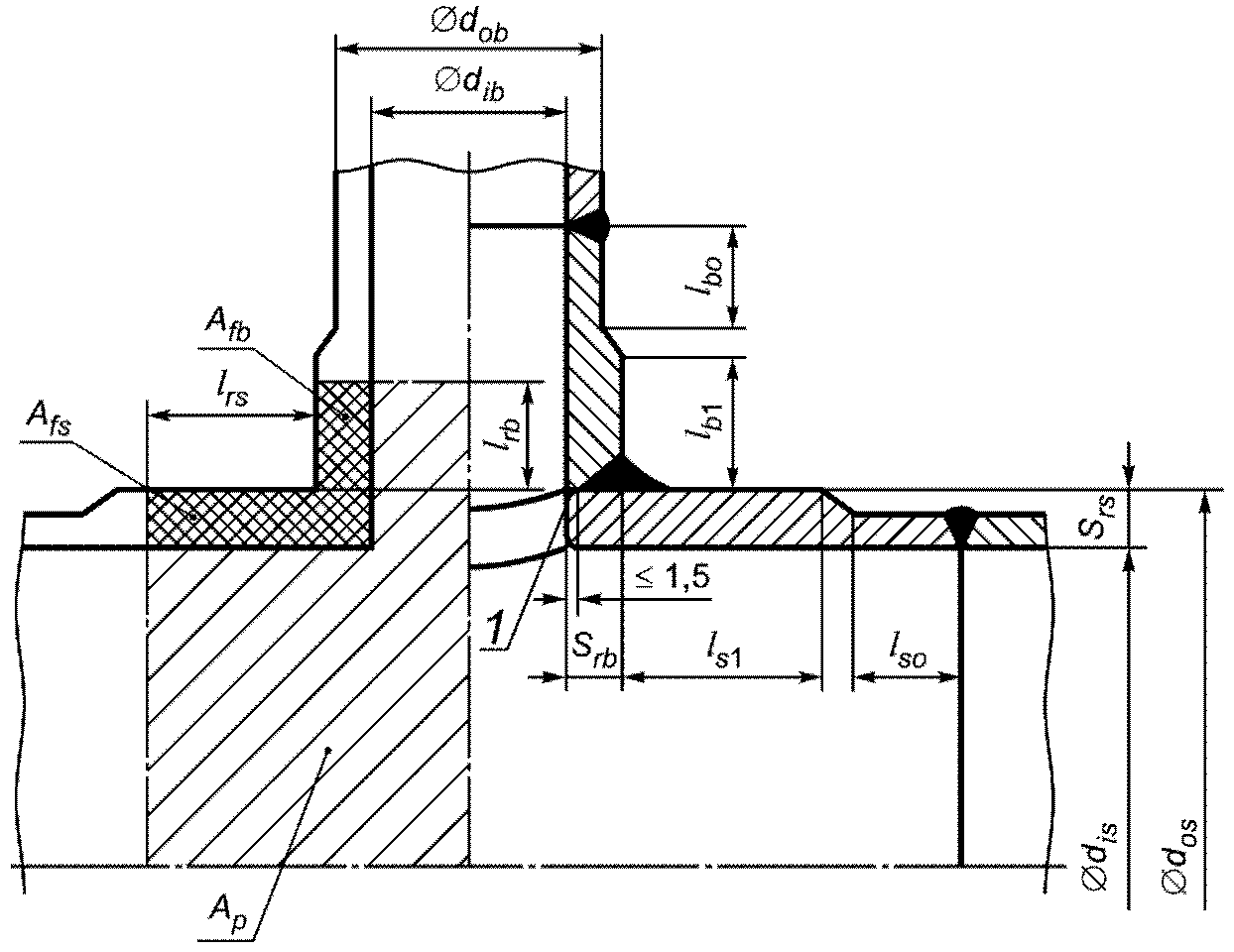

основного корпуса с отверстиями
с полным проплавлением
1 - остаточный зазор в вершине разделки
штуцеру основного корпуса
Сварное соединение основного корпуса с ответвлением должно быть выполнено равнопрочным швом, если в месте ответвления в соответствии с рисунком 8.1-3 может быть остаточный зазор в вершине разделки менее или равный 1,5 мм. Это правило также можно применять для ответвлений с dib > 50 мм, причем до тех пор, пока выполняется соотношение dib/dis <= 0,2. Для тех ответвлений, у которых dib > 50 мм и dib/dis > 0,2, отношение
не должно превышать единицу. Приведенные правила неприменимы к отверстиям, предусмотренным для доступа и инспектирования.
не должно превышать единицу. Приведенные правила неприменимы к отверстиям, предусмотренным для доступа и инспектирования.Вытянутые штуцера или штуцера с неполным проваром, т.е. с зазором в вершине более 1,5 мм, как это показано на рисунке 8.1-1, не следует применять в узлах, работающих в диапазоне температур ползучести, и они не должны быть подвержены динамическим нагрузкам.
Длина цилиндрического участка штуцера, вплоть до стыкового сварного шва между трубой и штуцером, должна быть такой, что lbo >= srb (см. рисунки 8.1-2 и 8.1-3).
Для штуцеров с dib/dis >= 0,7, для которых допускаемое напряжение было получено из Rm или Rp0,2tc, при расчете следует обратить внимание на 8.3.3.4. Для штуцеров, для которых допускаемое напряжение получено из значений сопротивления ползучести, необходимо выполнение соотношения dib/dis <= 0,8 и соотношения lb1 > lrb, а также соотношения
, когда dib/dis >= 0,5 (для lrb см. 8.1.2, а для lb1 см. рисунок 8.1-2).
, когда dib/dis >= 0,5 (для lrb см. 8.1.2, а для lb1 см. рисунок 8.1-2).Как правило, особое внимание следует обращать на плавность изменения толщины стенок. Переход от одной толщины к другой должен происходить под углом не более 30° (см. рисунок 8.1-2). Усиление отверстий за счет внутренних усиливающих накладок недопустимо;

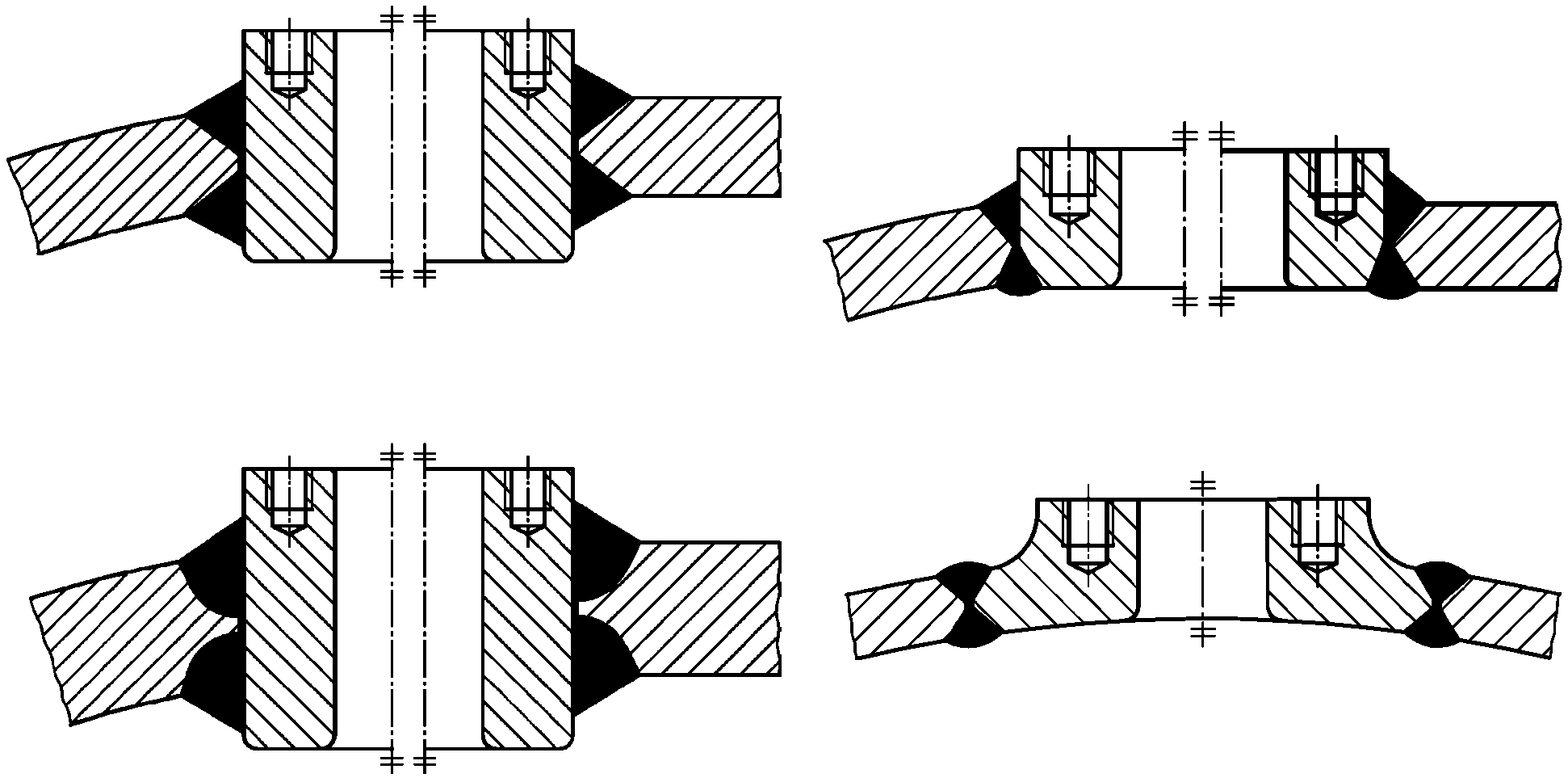

c) увеличения толщины стенок в зонах высокой нагрузки в районе отверстия (см. рисунки 8.1-5 и 8.1-6) можно достичь ковкой или ковкой с последующей механической обработкой;
впоследствии рассверленный и обточенный
(допустимо для tc < 250 °C)
c)
проваром, с ввариванием и навариванием штуцера (сварные
с доступом изнутри)
Требования по разделу 13 к усилениям такого типа неприменимы. Усиливающие накладки должны плотно прилегать к основному корпусу.
8.1.1.2. Специальные требования
Если отверстия для доступа или инспектирования имеют эллиптическую или овальную форму, не следует допускать, чтобы отношение длины большой оси к длине малой превышало 1,5. Для эллиптических или овальных отверстий в цилиндрических обечайках именно их размер вдоль оси обечайки следует принимать в дальнейших расчетах как диаметр (в отношении наклонных патрубков, см. 8.3.3.3).
В процедуре расчета сделано следующее допущение: в зонах перехода поверхность <1> должна быть в основном свободна от надрезов. Острые углы необходимо скруглять для получения плавного перехода.
--------------------------------
<1> Рассматриваемые сварные соединения должны быть в основном свободными от надрезов, если они свободны от подрезающих и от усадочных канавок (вогнутость обратной стороны шва), в тех пределах, которые даны в ГОСТ Р 55682.6.
Отверстия следует располагать на достаточном расстоянии от сварных швов (продольных и кольцевых швов) основного корпуса. Расстояние считают достаточным, если внешняя кромка ответвления, штуцера или приваренного усиливающего элемента конструкции при условии, что толщина стенки основного корпуса srs <= 25 мм, отстоит от кромки упомянутого шва на 2srs, а при толщине стенки основного корпуса srs > 25 мм это расстояние должно составлять 50 мм.
Механическая обработка отверстий, проходящих сквозь продольные сварные швы и сквозь кольцевые швы на барабанах и коллекторах, допустима. При этом она должна обеспечивать такое состояние канала отверстия, чтобы кромка основного шва с усилением оставалась чистой, причем после обработки упомянутая кромка основного шва с усилением подлежит проверке методами НРК в соответствии с установленным стандартом. Кроме того, необходимо иметь в виду, что сварной шов пересекается патрубком сквозь него. Поэтому основной шов с усилением в месте прохождения этого патрубка/отверстия должен быть зашлифован до отсутствия любых надрезов.
Внутренние кромки патрубка/отверстия в барабане следует скруглять радиусом, большим 3 мм, за исключением тех отверстий, которые связаны с развальцованными трубами.

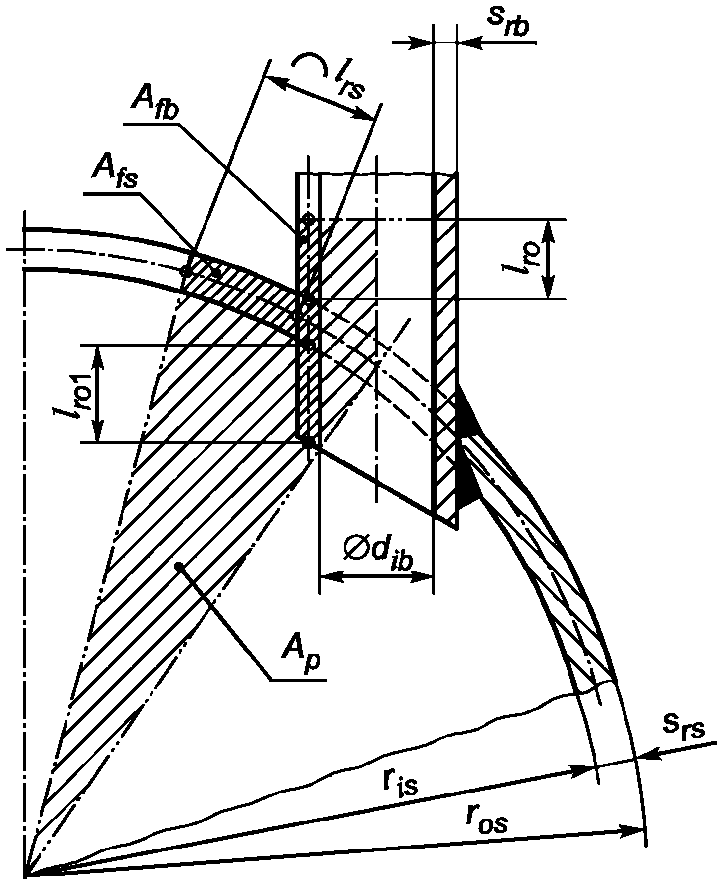

8.1.1.3. Вытянутые штуцера
Вытянутые штуцера допустимы, только если для них будет выполнено соотношение dib/dis <= 0,8.
Если такие штуцера по условиям эксплуатации подвержены воздействию напряжений ползучести, то условие для них должно быть ужесточено до dib/dis <= 0,7.
Коэффициент прочности
для расчетов необходимо выбирать в соответствии с 8.1.4.3.
для расчетов необходимо выбирать в соответствии с 8.1.4.3.Вытянутые штуцера, рассчитываемые с учетом длительной прочности, должны соответствовать положениям 8.1.4.4.
8.1.1.4. Цельнокованые штуцера
Ограничения, о которых говорилось выше в связи с вытянутыми штуцерами, неприменимы к цельнокованым штуцерам, а толщина материала всегда может быть увеличена в соответствии с рисунками 8.1-5 и 8.1-6.
8.1.1.5. Конические переходы
Сечения конических фланцев и скругленных отверстий при расчетах необходимо заменять сечением равной площади в соответствии с рисунком 8.1-9.
Рисунок 8.1-9. Штуцер с коническими переходами и сварными
угловыми швами

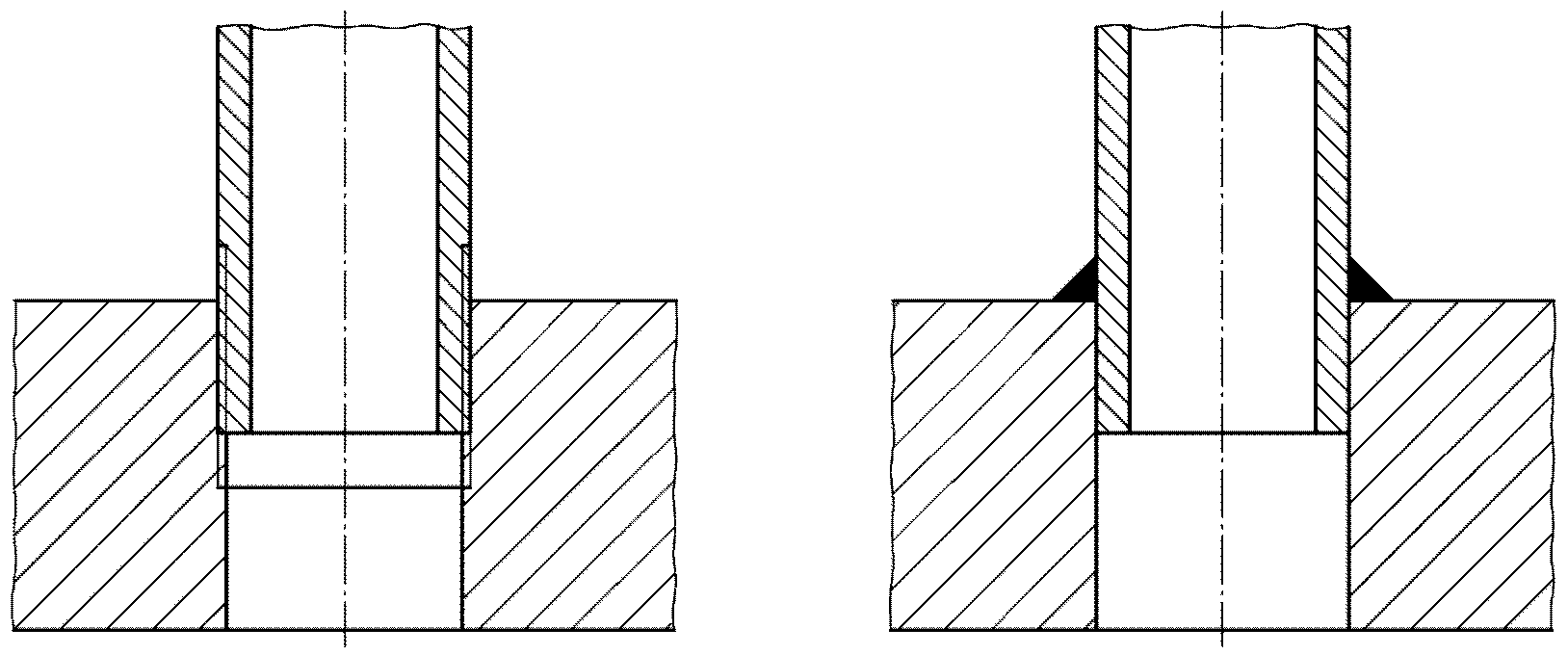

8.1.1.6. Вваренные патрубки
Внутренний диаметр штуцера не должен превышать одной трети от внутреннего диаметра обечайки.

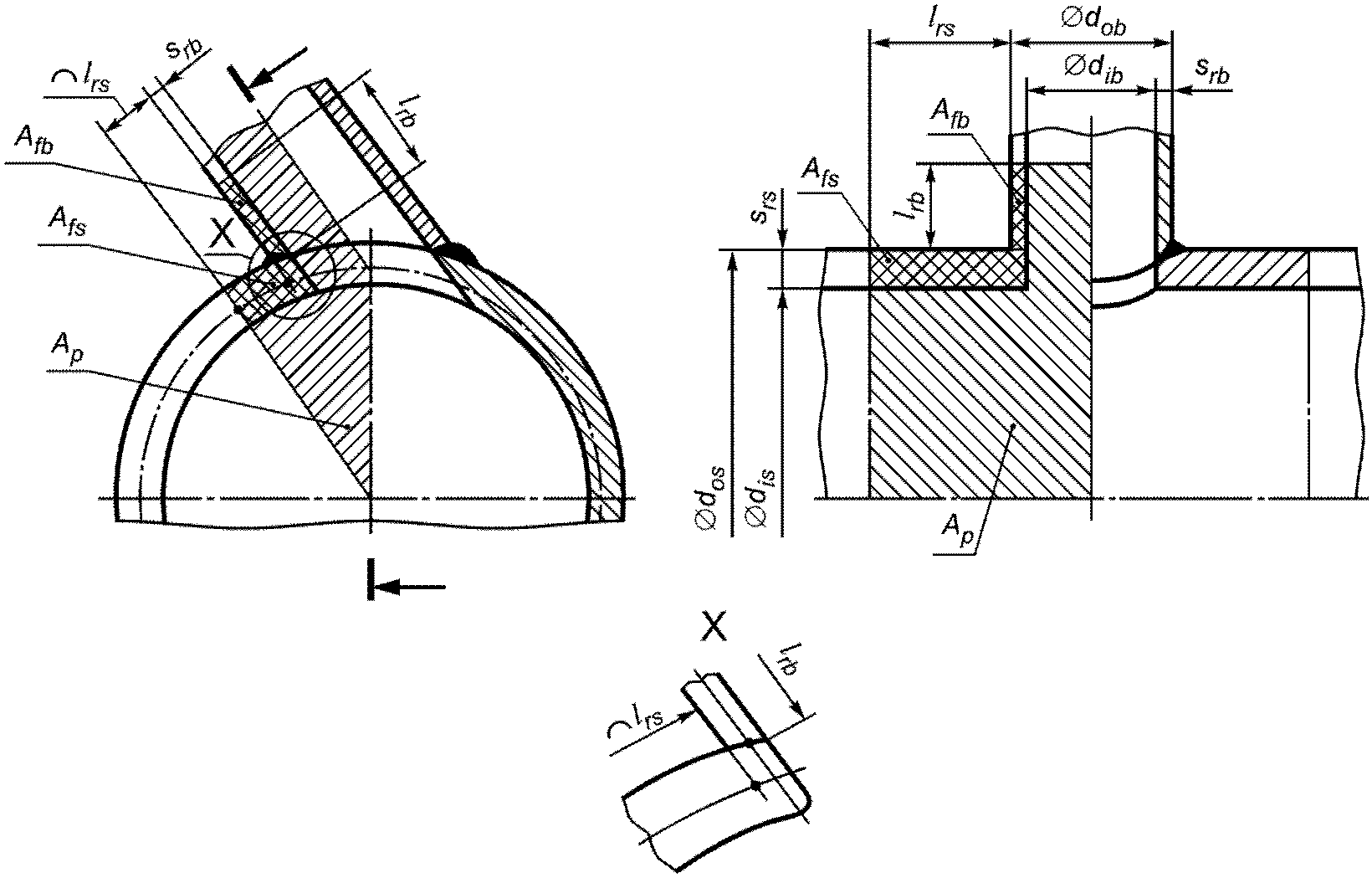

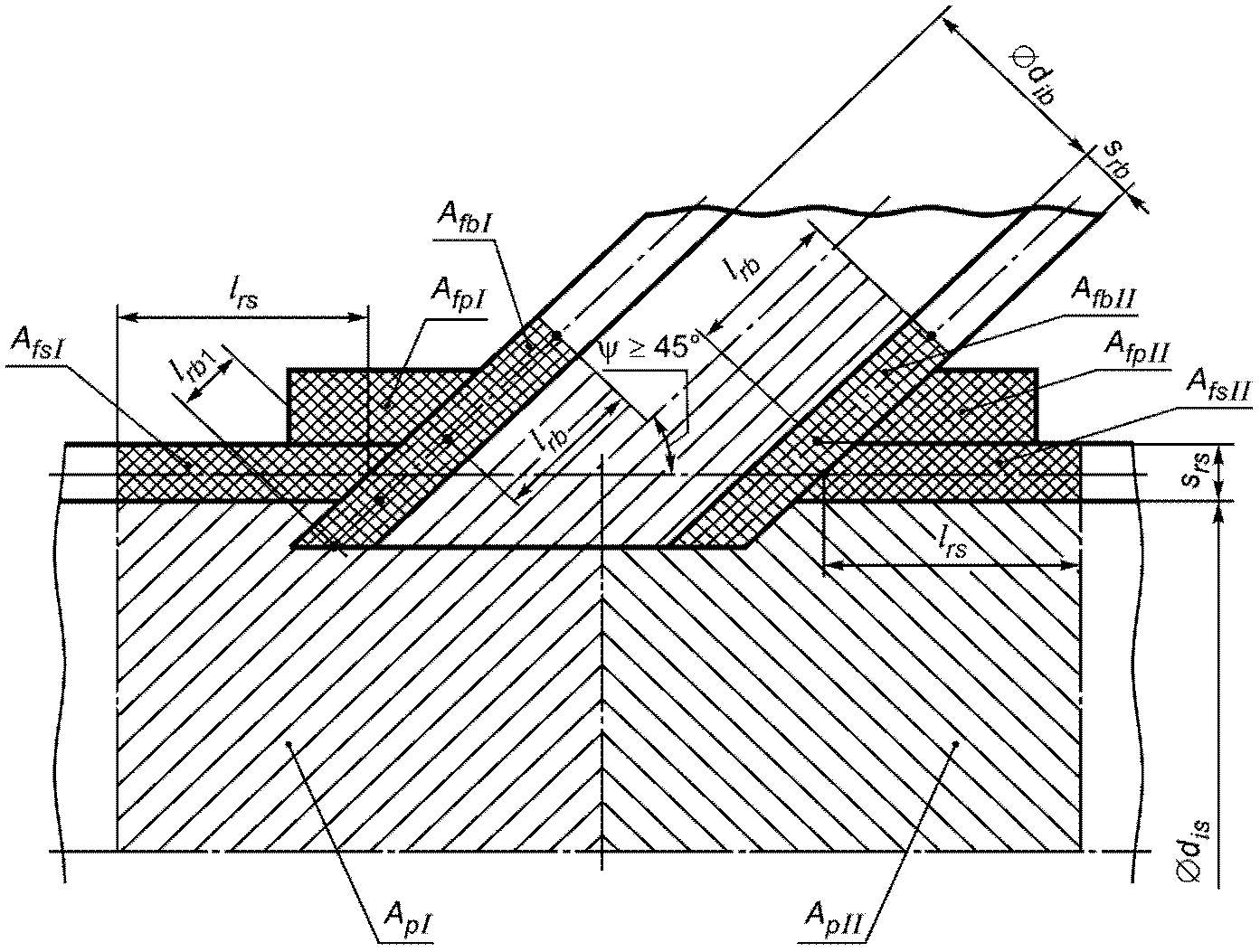

Для расчета укрепляющей площади штуцера по методу приближений, как описано в 8.2, и расчета одиночных штуцеров и ряда штуцеров, описанных в 8.3, необходимо знать компенсирующую высоту штуцера, которую следует использовать для укрепления основного корпуса.

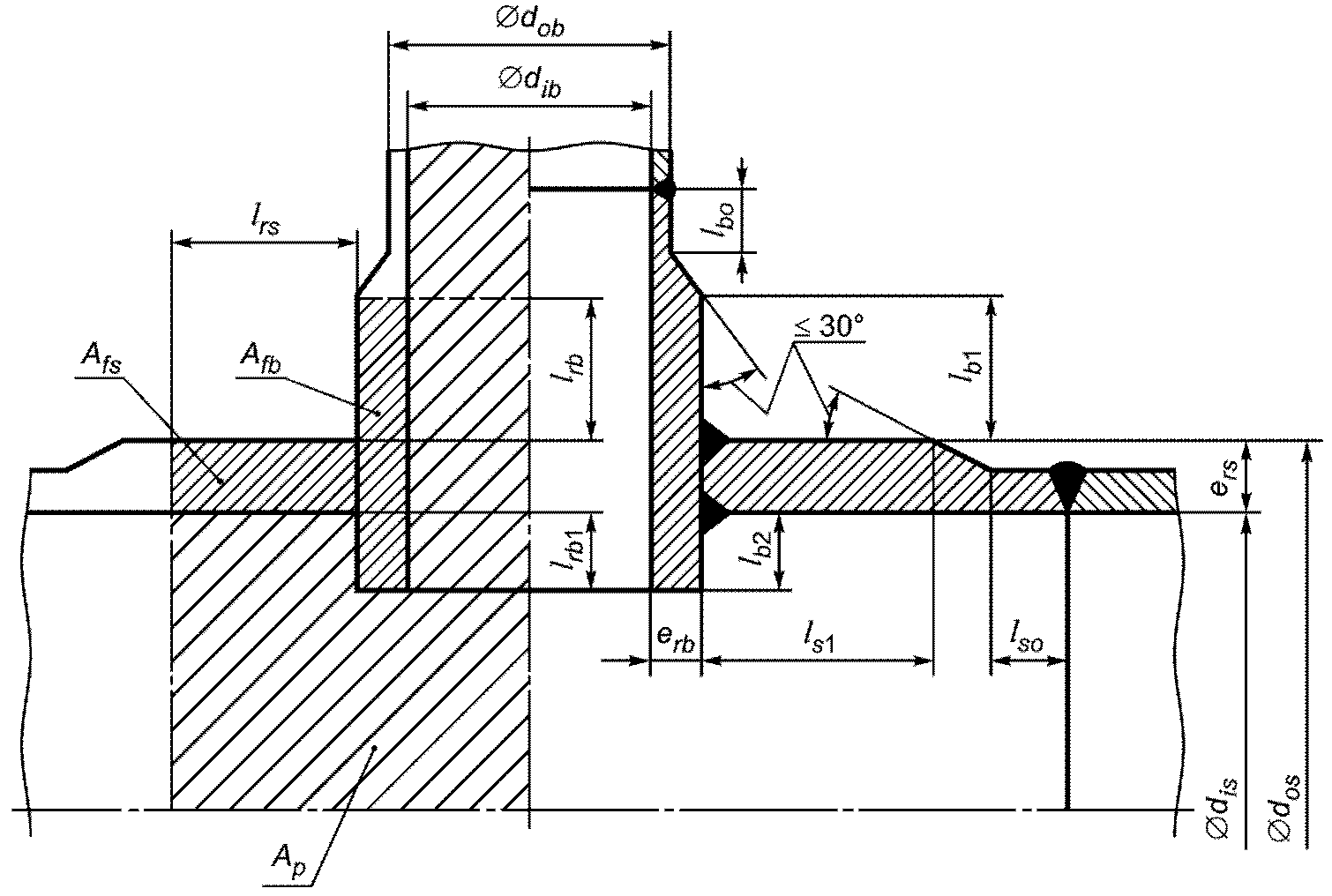

Для конструкций см. рисунки 8.1-1 - 8.1-3.
Для определения ls1 см. рисунки 8.1-1 - 8.1-3; для тех штуцеров, у которых
, см. рисунки 8.1-1 и 8.1-2.
, см. рисунки 8.1-1 и 8.1-2.
Для отверстий без штуцеров величину
не рассчитывают.

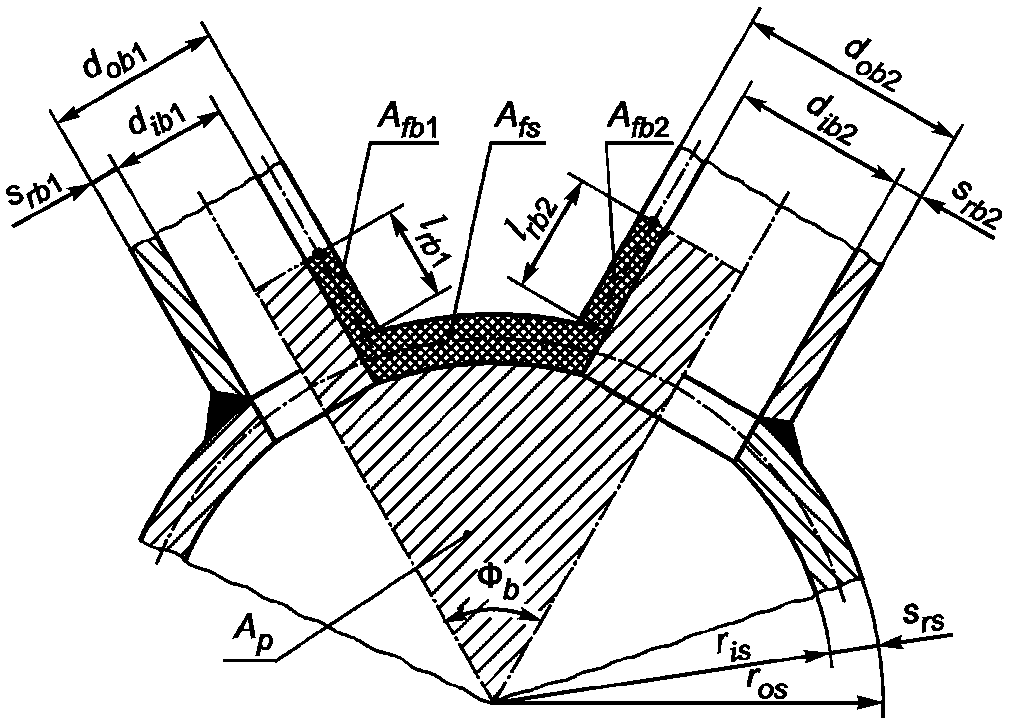

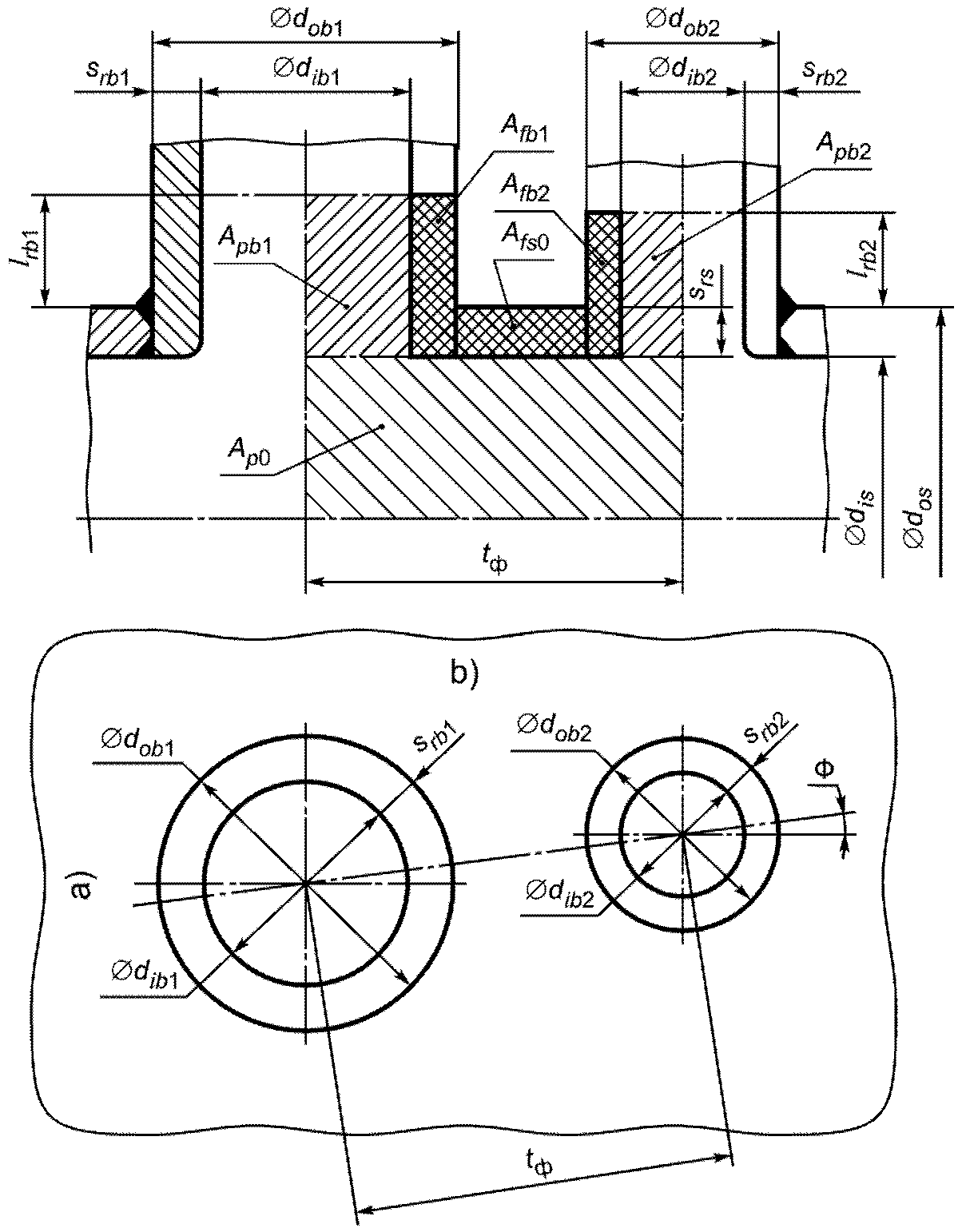

не рассчитывают.Отверстие в ряду отверстий следует рассматривать как одиночное, если расстояние между центрами соседних отверстий, tф, в соответствии с рисунком 8.3-3 отвечает следующему соотношению:
Для отверстий без штуцеров
и
.
и .8.1.4. Требования к расчету штуцеров
Если основной корпус, штуцера и конструктивные элементы усиления состоят из материалов с разными допускаемыми напряжениями и материал основного корпуса имеет наименьшее значение допускаемого напряжения
, то именно это значение следует использовать для расчета по всем материалам конструктивных элементов усиления и штуцеров.
, то именно это значение следует использовать для расчета по всем материалам конструктивных элементов усиления и штуцеров.8.1.4.2. Штуцера или усиливающие накладки, в которых допускаемые напряжения меньше допускаемых напряжений основного корпуса
Если для материала, используемого для штуцеров или усиливающих накладок, допускаемые напряжения
или
соответственно меньше, чем допускаемое напряжение для основного корпуса
, то именно это расчетное напряжение
или
следует использовать при расчетах и при подстановке в уравнения, соответствующие рассматриваемой ситуации.
или соответственно меньше, чем допускаемое напряжение для основного корпуса , то именно это расчетное напряжение или следует использовать при расчетах и при подстановке в уравнения, соответствующие рассматриваемой ситуации.Если в конструкции присутствуют вытянутые штуцера (см. рисунки 8.1-4 - 8.1-5), то коэффициент прочности для одиночных штуцеров необходимо рассчитывать как для стандартных штуцеров (см. рисунок 8.1-3) безотносительно к форме, при этом коэффициент прочности
следует умножать на 0,9.

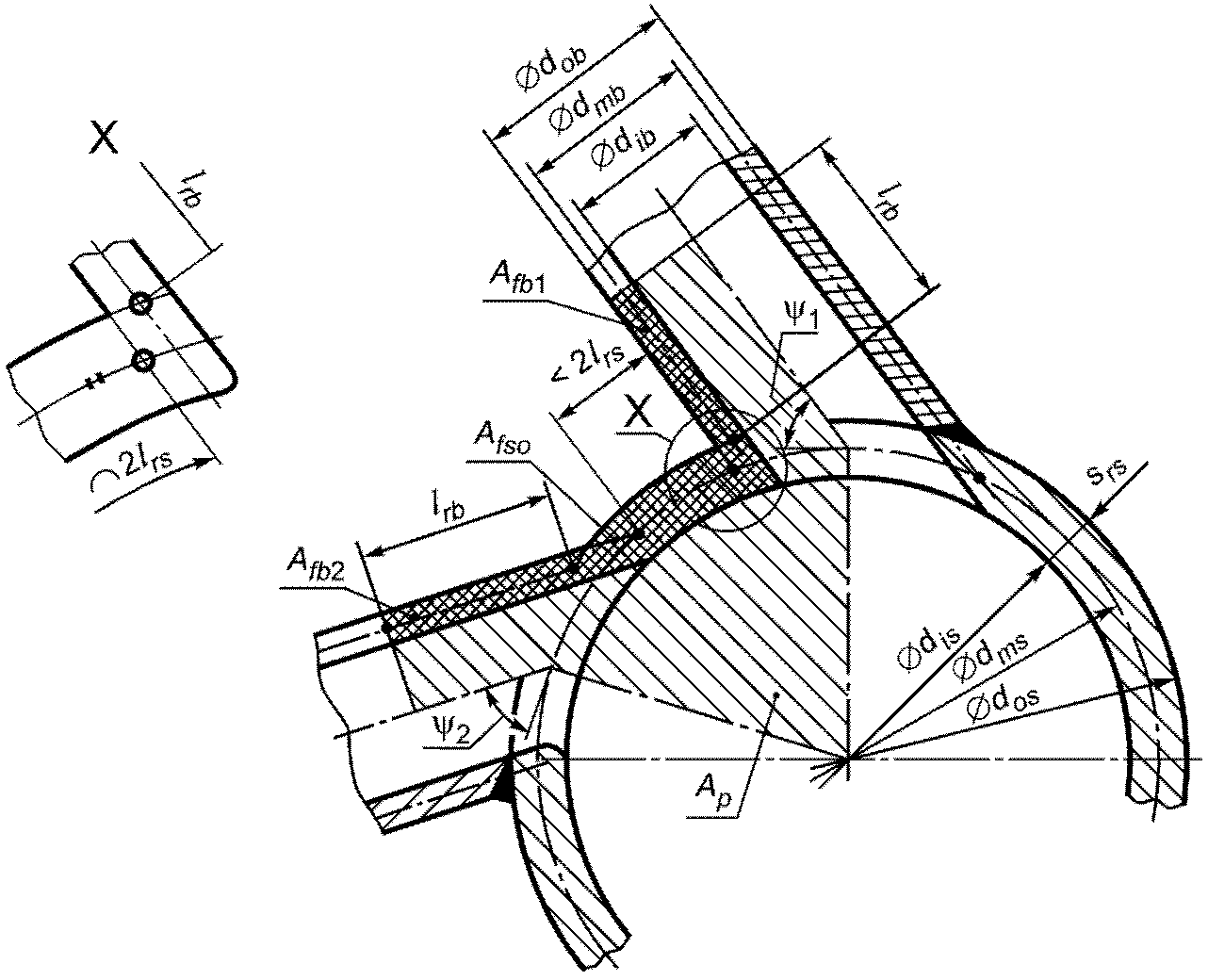

следует умножать на 0,9.В том случае, когда вытянутые штуцера (см. рисунок 8.1-4) должны работать в диапазоне ползучести, величину длительной прочности, подставляемую в уравнения при расчетах, следует умножать на 0,9.
8.1.4.5. Особый случай
В расчете необходимо использовать внутренний диаметр dib патрубка, даже если диаметр отверстия d в основном корпусе меньше, чем dib (см. рисунок 8.1-3).
8.1.5.1. Общие положения
Усиливающие накладки нельзя использовать в тех местах, где существует возможность возникновения коррозии или окисления либо большого перепада температур по толщине обечайки. Также недопустимо применение усиливающих накладок на внутренних поверхностях резервуаров.

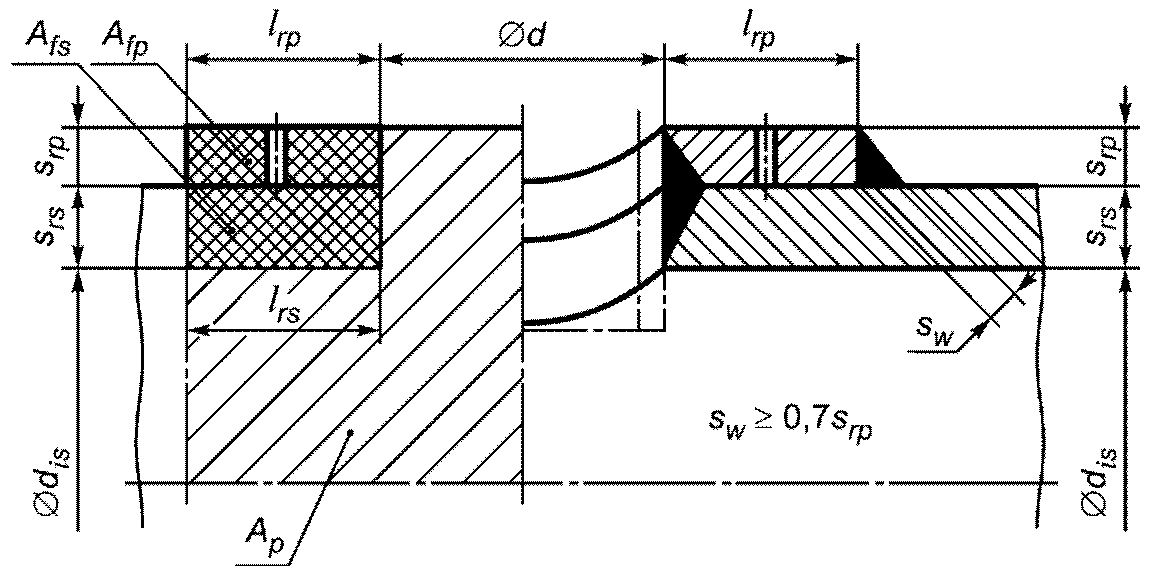

Накладки для усиления узла сварки или отверстия необходимо применять только для расчетных температур ниже 250 °C и устанавливать на участках, на которых появление циклических, механических или тепловых нагрузок запрещено. В Приложении B настоящего стандарта расчета для подобной ситуации нет. Усиление такими накладками оказывает незначительное влияние на сопротивление изгибающему моменту, действующему на штуцер.
a) Отношение dib/dis диаметра ответвления к диаметру цилиндрической обечайки не должно превышать 1/4, если не приведено доказательств, основанных на данных гидростатических испытаниях, в соответствии с разделом 12.
b) Ширина усиливающей накладки не должна быть меньше, чем lrs/2, где lrs - компенсирующая длина обечайки. Компенсирующая ширина (рисунки 8.1-7 и 8.1-8), рассматриваемая в 8.3.3.3, не должна превышать lrp = lrs.
c) Толщина накладки srp должна быть не больше 40 мм и не больше действительной толщины обечайки srs в зависимости от того, какое из значений меньше.
d) Толщина накладки должна быть не меньше srs/4, но и не больше 40 мм, где srs - толщина обечайки.
e) Выполнение сварных швов должно быть таким, как это показано на рисунке 8.1-7 или рисунке 8.1-8.
Накладка должна плотно прилегать к обечайке.
8.1.5.3. Учет нагрузок при отсутствии гидравлического давления
При применении усиливающих накладок на участках, где действие гидравлического давления не оказывает влияния, например место присоединения опоры или технологической оснастки, где ожидаются чрезмерные местные напряжения в обечайке барабана, требования 8.1.5.2 теряют силу.
Катет углового сварного шва для приварки накладки к обечайке не должен быть больше толщины барабана srs.
8.1.5.4. Разгрузочные отверстия
Когда усиливающие накладки подогнаны, в них до приварки необходимо проделать разгрузочные отверстия во избежание скопления газов, выделяющихся во время сварки.
8.2. Коэффициент прочности, рассчитанный аппроксимацией, и максимальный диаметр неукрепленного отверстия
8.2.1. Общие положения
Точные решения получают с помощью уравнений, приведенных в 8.3.3 и 8.3.4. Использование для расчетов уравнений, представленных в 8.2.3 и 8.2.4, за исключением уравнения (8.2-3), может стать традиционным способом расчета, если никакие усиления штуцера не принимать во внимание.
8.2.2. Допустимый коэффициент прочности и максимальный диаметр неукрепленного отверстия
Преобразуя уравнение (7.2-1), можно рассчитать допустимый коэффициент прочности
по принятой толщине основного корпуса srs:
по принятой толщине основного корпуса srs:
. (8.2-1)Для этого коэффициента прочности следует рассчитать наибольший наружный диаметр dob штуцера, что необходимо в том случае, когда стенка обечайки должна выдерживать только внутреннее давление:
. (8.2-2)В этом случае среднее значение допускаемого напряжения
должно быть равно допускаемому напряжению
для основного корпуса.
должно быть равно допускаемому напряжению для основного корпуса.Уравнения этого пункта следует применять только для расчетов одиночных отверстий; если в наличии более одного отверстия, необходимо использовать уравнение (8.1-4). В тех случаях, если имеется более одного отверстия, а уравнение (8.1-4) применять нельзя, следует обратиться к 8.2.4.
В цилиндрической обечайке допустимы одиночные отверстия диаметром d без усиления, если выполняется соотношение:
и соотношение:
srs <= 0,1·dos, (8.2-4)
где lrs следует рассчитывать в соответствии с положениями пункта 8.1.2.
Соотношения уравнений (8.2-3) и (8.2-4) следует применять как для сквозных, так и для несквозных отверстий, даже если из уравнений (8.2-6), (8.2-11) или из более точных уравнений по 8.3.3 следует, что диаметр d должен быть меньше, чем по соотношению (8.2-3).
Если труба с наружным диаметром dob соединена с отверстием (см. рисунок 8.2-1) и толщина стенки этой трубы
выбрана из расчета на внутреннее давление, то коэффициент прочности
этого отверстия, сделанного в основном корпусе, следует рассчитывать по формуле:
выбрана из расчета на внутреннее давление, то коэффициент прочности этого отверстия, сделанного в основном корпусе, следует рассчитывать по формуле:
Если диаметр dis и толщина стенки srs основного корпуса определены заранее, тогда одиночное отверстие для трубы может иметь максимальный диаметр только dob.
Если в отверстие вставляют развальцованную трубу (см. рисунок 8.2-2) или трубу, которую вставляют и сваривают затем швом с полным проваром, то в уравнениях (8.2-5) или (8.2-6) вместо диаметра dob следует подставлять диаметр d отверстия в основном корпусе для трубы.
Рисунок 8.2-2. Развальцованная труба
В тех случаях, когда есть отверстие со ступенчато уменьшающимся диаметром, т.е. для развальцованных труб в соответствии с рисунком 8.2-3, тогда в расчетах коэффициента прочности (8.2-5) вместо dob следует использовать эквивалентный диаметр:
. (8.2-7)
Примечание. Нужного профиля отверстия можно достичь обработкой обечайки снаружи, как показано на рисунке, либо изнутри.
Прочность будет достаточной, если эквивалентный диаметр не больше предела для dob из (8.2-6). Кроме того, необходимо, чтобы выполнялись следующие условия:
a) если имеется более одного отверстия, необходимо выполнить требования уравнения (8.2-13). Величины площадей можно определить по аналогии с рисунком 8.3-3;
b) остаточная толщина в части отверстия, предназначенной для вальцовки, должна быть не меньшей, чем:
(8.2-8)и
; (8.2-9)
Примечание. Несквозные отверстия могут быть выполнены как с наружной стороны обечайки, как показано на рисунке, так и с внутренней.
При наличии несквозных отверстий (см. рисунок 8.2-4) при расчетах коэффициента прочности по (8.2-5) вместо dob следует использовать эквивалентный диаметр:
В этом случае допустимый диаметр для отверстия равен:
Кроме того, отверстия со ступенчато уменьшающимся диаметром, как показано на рисунке 8.2-3, должны удовлетворять требованиям a), b) и c).
Если отверстия расположены так, что расстояние между их центрами tф не удовлетворяет требованию 8.1.3, и к этим отверстиям подсоединены трубы, внешний диаметр которых равен dob, причем трубы рассчитаны только на внутреннее давление и их толщина равна
, коэффициент прочности для ряда штуцеров вычисляют, применяя следующие уравнения:
, коэффициент прочности для ряда штуцеров вычисляют, применяя следующие уравнения:
, (8.2-12)а именно для продольного шага t0 (при Ф = 0):
Если внешние диаметры труб ряда штуцеров имеют отличия между собой, следует использовать соотношение:
. (8.2-14)Вместо приближенного расчета, использованного в этом пункте, можно применять уравнения 8.3.4.
При наличии несквозных отверстий (см. рисунок 8.2-4) вместо диаметров dob, dob1, dob2 можно использовать эквивалентный диаметр dэкв. из уравнения (8.2-10).
8.3. Расчет отверстий, отводов и штуцеров в цилиндрических оболочках (коэффициент прочности и усиление)
8.3.1. Символы
В дополнение к символам, перечисленным в ГОСТ Р ЕН 12952-1, таблица 4-1, следует использовать символы, показанные на рисунках 8.3-1 - 8.3-5.
с наклонным штуцером и укрепляющей накладкой
Примечание. Штриховка и подробное изображение сварного шва в зоне X опущены.
с нерадиальным штуцером
с рядом отверстий, расположенных по линии, идущей
под углом Ф к оси обечайки
Примечание.
,
.
, .
- угол между осью штуцера и осью обечайки.с поперечным рядом штуцеров, направленных под углом
к радиусу обечайки
8.3.2.1. Отверстия
Правила, установленные в 8.3.3 и 8.3.4, следует считать пригодными только для круглых, эллиптических и овальных <1> отверстий и штуцеров (в том числе и для наклонных штуцеров), размещенных по одиночке или группами на цилиндрических оболочках, при условии, что выполнены следующие положения:
a) для отверстий и штуцеров, перпендикулярных по отношению к оболочке:
отношение большой оси некруглого отверстия к малой его оси не превышает 2;
b) для косо идущих штуцеров:
штуцер имеет круглое поперечное сечение, и угол между его осью и перпендикуляром к поверхности обечайки не превышает 45°;
c) для всех штуцеров:
максимальные силы и моменты, действующие на штуцера, незначительны. В этом случае для проведения расчета и составления заключения о допустимости результирующих напряжений следует применять [1].
--------------------------------
<1> Овальные отверстия - отверстия, которые не являются ни круглыми, ни эллиптическими и выполнены с применением двух радиусов, чтобы в итоге получилось овальное отверстие, у которого большая ось не равна малой оси.
В расчетах необходимо использовать внутренний диаметр штуцера dib, даже если диаметр отверстия d в основном корпусе меньше, чем dib.
Для соединений штуцера с корпусом с непроваром следует проводить такой же расчет, как и для одиночного неукрепленного отверстия. Зону концентрации напряжения в районе отверстий тоже необходимо рассматривать, кроме тех случаев, когда труба вварена швом с уплотнением по внутренней поверхности.
8.3.2.2. Отводы
При расчете отводов должны быть учтены следующие моменты:
a) способность противостоять расчетному давлению. Для этого минимальную толщину отвода рассчитывают по 11;
b) компенсацию ослабления основной цилиндрической обечайки штуцером необходимо определять в соответствии с 8.3.3 или 8.3.4;
c) способность противостоять внешним нагрузкам от присоединенных труб или иных элементов. В любом случае толщина стенки отвода не должна быть меньше, чем это следует из 8.3.3.1;
d) минимальная толщина отвода
без прибавок не должна быть меньше, чем требуемая толщина отвода, определенная в соответствии с уравнением (8.3-1) (см. ниже), в котором dob - это внешний диаметр отвода в мм. Данные требования не следует применять к участкам труб поверхностей нагрева, присоединяемым к штуцерам:
без прибавок не должна быть меньше, чем требуемая толщина отвода, определенная в соответствии с уравнением (8.3-1) (см. ниже), в котором dob - это внешний диаметр отвода в мм. Данные требования не следует применять к участкам труб поверхностей нагрева, присоединяемым к штуцерам:srb = 0,015·dob + 3,2. (8.3-1)
Толщина обечайки srs и толщина штуцера srb не должны быть меньше, чем рассчитанные для
, в соответствии с 7.2.
, в соответствии с 7.2.8.3.3.2. Одиночные отверстия с вертикальным штуцером
8.3.3.2.1. Для одиночных отверстий со штуцером, перпендикулярным оболочке, без учета усиления следует также принимать во внимание положения 8.3.3.4 и 8.3.3.5.
8.3.3.2.2. Если справедливо соотношение <1>:
то для коэффициента прочности должно быть справедливо соотношение <1>:
. (8.3-3)--------------------------------
<1> Здесь можно использовать расчет аппроксимацией в соответствии с 8.2 вместо настоящего расчета, тогда эффект от введения конструктивных элементов усиления для патрубка можно не рассматривать.
8.3.3.2.3. Если допускаемое напряжение металла штуцеров меньше допускаемого напряжения металла основного корпуса, применимы следующие соотношения для условия прочности:
(8.3-4)и в этом случае коэффициент прочности <1> равен:
. (8.3-5)--------------------------------
<1> Здесь можно использовать расчет аппроксимацией в соответствии с 8.2 вместо настоящего расчета, тогда эффект от введения конструктивных элементов усиления для патрубка можно не рассматривать.
Случай, когда
меньше единицы, в расчетах не учитывают (см. 8.1.4.1).
меньше единицы, в расчетах не учитывают (см. 8.1.4.1).8.3.3.3. Одиночные отверстия с наклонным штуцером и дополнительными конструктивными элементами усиления
8.3.3.3.1. Для одиночных отверстий в соответствии с рисунком 8.3-1 требования для расчета усиливающих накладок по 8.1.5 следует рассматривать отдельно.
8.3.3.3.2. Условие прочности для области I (см. рисунок 8.3-1):
(8.3-6)и для области II
. (8.3-7)8.3.3.3.3. Если допускаемое напряжение для материала штуцера или материала технологической оснастки меньше, чем для материала основного корпуса, то условие прочности для области I должно удовлетворять следующему соотношению:
(8.3-8)(и для области II).
Для штуцеров с допускаемым напряжением, рассчитанным по Rp0,2tc для повышенных температур, когда dib/dis >= 0,7 и одновременно srb/srs < dib/dis, для узла соединения корпуса со штуцером в поперечном сечении, проведенном перпендикулярно по отношению к оси основного корпуса, должны применять следующее соотношение:
. (8.3-9)Если основной корпус и штуцер выполнены из материалов с различными допускаемыми напряжениями, то в расчетах следует использовать меньшее из значений.
Для цилиндрической обечайки, у которой штуцер направлен не по радиусу (см. рисунок 8.3-2), а под углом
к основному корпусу в поперечном сечении, как на рисунке 8.3-2, или в продольном сечении, как на рисунке 8.3-2, могут возникать более высокие нагрузки. В обоих случаях в расчетах следует использовать условие прочности по уравнению (8.3-2), при этом области, показанные на соответствующих рисунках, имеют площади Ap, Afs и Afb. Компенсирующая длина должна быть учтена в расчетах основного корпуса в соответствии с уравнением (8.1-1) или по штуцеру в соответствии с уравнением (8.1-2) или (8.1-3).
к основному корпусу в поперечном сечении, как на рисунке 8.3-2, или в продольном сечении, как на рисунке 8.3-2, могут возникать более высокие нагрузки. В обоих случаях в расчетах следует использовать условие прочности по уравнению (8.3-2), при этом области, показанные на соответствующих рисунках, имеют площади Ap, Afs и Afb. Компенсирующая длина должна быть учтена в расчетах основного корпуса в соответствии с уравнением (8.1-1) или по штуцеру в соответствии с уравнением (8.1-2) или (8.1-3).Толщина стенки штуцера
не должна быть больше толщины стенки основного корпуса srs.
не должна быть больше толщины стенки основного корпуса srs.8.3.3.6. Y-образные развилки

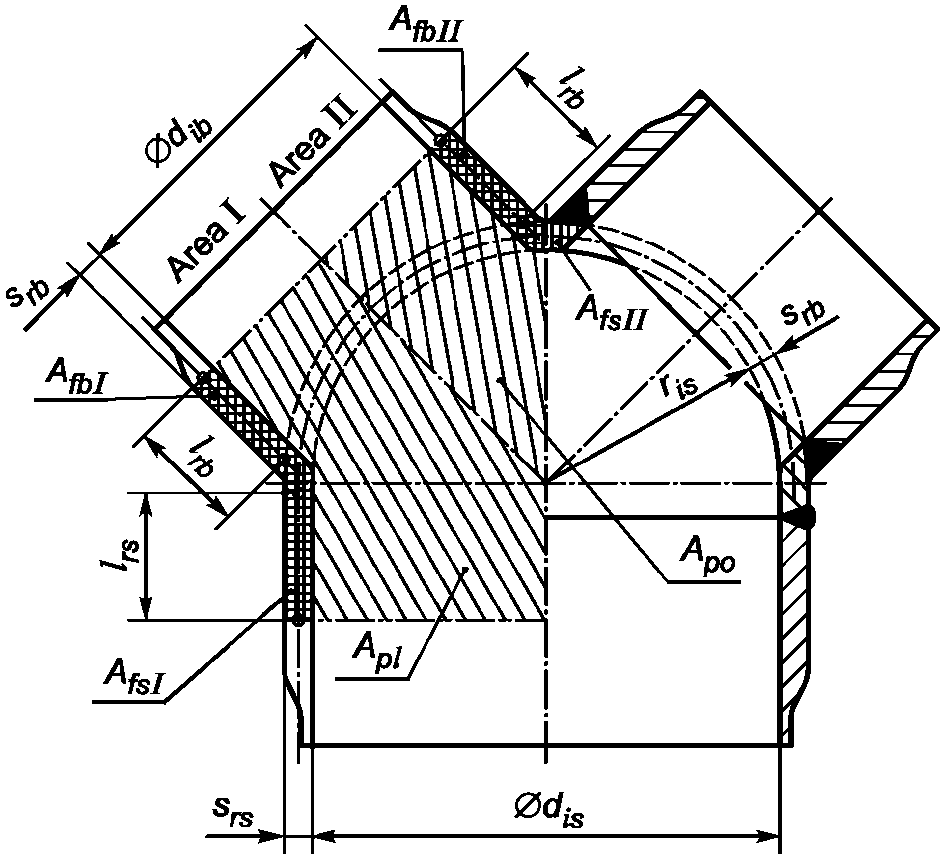

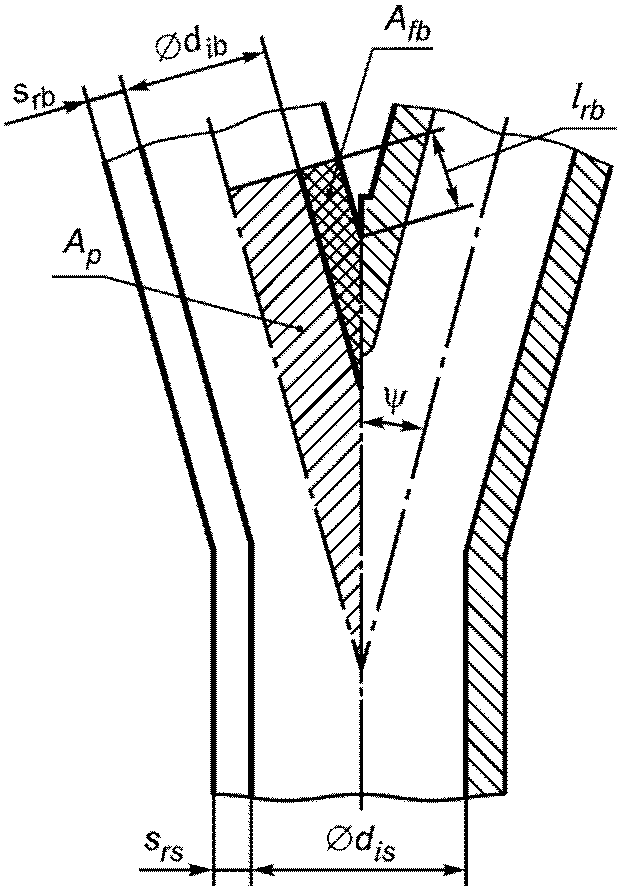

Y-образные развилки (см. рисунок 8.3-5) должны быть выполнены по технологии ковки или с помощью сварки, при этом угол
. Условие прочности для зоны нагружаемого углового соединения выражено соотношением:
. Условие прочности для зоны нагружаемого углового соединения выражено соотношением:
. (8.3-10)Для расчетов укрепления отверстия штуцерами в соответствии с уравнением (8.1-2) необходимо использовать компенсирующую высоту штуцера. Коэффициент Y в уравнении (8.3-10) для штуцеров, у которых
не менее 45°, равен:
не менее 45°, равен:Y = 1, (8.3-11)
а для штуцеров, у которых do <= 102 мм и
:
:
. (8.3-12)8.3.3.7. Кованые тройники
Для кованых и расточенных тройников, для которых выполнены условия srs/dis >= 0,1 и dis <= 90 мм (см., например, рисунок 8.3-6), должно быть применено следующее соотношение для расчетного напряжения:
. (8.3-13)
Компенсирующие площади должны выбирать по уравнению (8.1-1) по максимальному из двух значений. Угол наклона
должен быть не менее 45°.
должен быть не менее 45°.Этот тип тройника в диапазоне ползучести использовать запрещено.
8.3.4.1. Общие положения
Ряд отверстий и одиночное отверстие рассчитывают по-разному.
8.3.4.2. Условие для расчетов ряда отверстий и штуцеров
Расчет для ряда отверстий и штуцеров следует выполнять, только если они не удовлетворяют условию прочности для одиночных отверстий или штуцеров по 8.1.3.
8.3.4.3. Основной корпус, допускаемое напряжение для которого меньше, чем допускаемое напряжение материала штуцера
Для ряда неукрепленных или укрепленных штуцерами отверстий прочность следует рассчитывать по поперечному сечению, когда ось их центров составляет угол Ф с осью обечайки, как это показано на рисунке 8.3-3. Условие прочности при этом следует определять по соотношению:
. (8.3-14)Косой или поперечный шаги следует рассчитывать как и продольный шаг, в соответствии с рисунком 8.3-3, при расстоянии tф.
В этом случае давление в области 2Apo корректируют коэффициентом (1 + cos2Ф)/2 при расчете условия прочности в соответствии с уравнением (8.3-14).
Коэффициент прочности 5 равен:
. (8.3-15)8.3.4.4. Отводы с равным или меньшим, чем у основной оболочки допускаемым напряжением
Если допускаемое напряжение для металла одного или двух штуцеров меньше, чем такое же для металла основного корпуса, необходимо выполнение следующего условия:
, (8.3-16)коэффициент прочности 5 равен:
. (8.3-17)
или
больше единицы, в расчетах не учитывают (см. 8.3.4.5. Поперечный ряд штуцеров
Для расположенного по окружности ряда штуцеров, которые не направлены по радиусам (см. рисунок 8.3-4), расчет должен быть аналогичен расчету для радиальных штуцеров. В этом случае в расчетах поправочный коэффициент ((1 + cos2Ф)/2) следует заменить на единицу.
8.4.1. Общие положения
Положения 8.4 следует использовать для расчетов элементов, соединенных болтами, при этом болты как крепежные приспособления, работающие на трении, испытывают нагрузку от давления и температуры.
Для того чтобы болтовое соединение было более гибким, рекомендуется применять болты с уменьшенным диаметром стержня в соответствии с [1].
Высоко нагруженные болты обязательно должны быть с уменьшенным стержнем. Такие болты применяются:
a) при расчетной температуре tc более 300 °C;
b) при расчетном давлении pc более 8 Н/мм2;
c) при внутреннем диаметре резьбы dk более 25 мм.
Болты, диаметр стержня которых ds меньше 10 мм, использовать запрещено.
Фланцевые соединения, работающие под давлением, не должны быть омыты дымовыми газами.
При применении стандартных фланцев прочностные свойства болтов должны быть достаточными, если в соответствии с [1] болты на фланцах применяют из материалов, указанных в данном стандарте для допустимого рабочего давления при соответствующей рабочей температуре.
Количество болтов на фланцевом соединении не должно быть менее четырех; оно должно гарантировать плотность соединения, при этом необходимо иметь в виду, что использование большего количества болтов меньшего диаметра, расположенных с меньшим шагом, - более предпочтительный вариант по сравнению с применением болтов большего диаметра.
Для того чтобы уменьшить нагрузку на болты, фланцевые прокладки должны быть относительно невелики для повышения рабочих напряжений, развивающихся в прокладках при их сжатии. Для плоских торцов предпочтительны соединения "шип-паз" или "выступ-впадина", если не используют металлические прокладки или комбинированные уплотнители.
Использование резьбовых шпилек допустимо, только если расчетная температура tc не превышает 300 °C, а расчетное давление pc не превышает 4 Н/мм2. Если стенка основного корпуса не позволяет выполнить соединение напрямую, необходимо к основному корпусу прикреплять сваркой специальные усиливающие элементы (см. рисунок 8.4-1).
элементов
8.4.2. Символы и сокращения
В дополнение к символам, приведенным в ГОСТ Р ЕН 12952-1, таблица 4-1, следует использовать символы, приведенные в таблице 8.4-1 настоящего стандарта.
Таблица 8.4-1
Символы
Символ | Описание | Единица | |
EN | ГОСТ Р | ||
Cm | Cm | Коэффициент для расчета нагрузки на прокладку при уплотнении | |
c3 | c3 | Допуск на изготовление болта | мм |
dd | dmd | Средний диаметр прокладки | мм |
dk | dk | Внутренний диаметр резьбы | мм |
ds | dbb | Диаметр стержня болта с уменьшенным стержнем | мм |
KD | KD | Коэффициент сопротивления деформации материала прокладки для расчетов прокладки | Н/мм2 |
ko | ko | Коэффициент для расчета нагрузки на прокладку при уплотнении | мм |
k1 | k1 | Коэффициент прокладки для рабочих условий (реакция на нагрузку) | мм |
n | z1 | Количество болтов | |
PDB | FDB | Нагрузка сжатия на прокладку, которая гарантирует плотность соединения | Н |
PDV P'DV | FDV F'DV | Нагрузка на прокладку при уплотнении | Н |
PF | FF | Разность между полным усилием от нагрузки гидравлическим давлением и ее частью, действующей на область внутри фланца | Н |
PR | FR | Усилие от внутреннего давления | Н |
PRZ | FRZ | Дополнительная нагрузка от присоединенного трубопровода | Н |
Ps | Fs | Нагрузка на болт (общая) | Н |
PSB | FSB | Нагрузка на болт (рабочая) | Н |
Pso | Fso | Начальная нагрузка на болт (при свинчивании) до подачи давления | Н |
PSP | FSP | Нагрузка на болт при испытании | Н |
q | q | Добротность | Н |
8.4.3. Расчет диаметра болта
8.4.3.1. Требуемый внутренний диаметр резьбы болта следует рассчитывать:
a) для рабочих условий, используя с этой целью значение расчетного давления pc и расчетную температуру tc, которые вычисляют по заданной нагрузке на болты при рабочих условиях, FSB;
b) для давления гидроиспытаний ph - при температуре, равной 20 °C, и нагрузке Fsp (необходимо, чтобы ph > 1,3pc);
c) для режима затяжки болтов - до приложения давления, при этом ph = 0 и температура равна 20 °C, нагрузка на болты - Fso.
8.4.3.2. Требуемый диаметр болта при заданном внутреннем диаметре резьбы болтового соединения и при условии, что количество болтов составляет z, равен:
Для болтов с уменьшенным стержнем диаметр стержня dbb равен 0,9dk.
Для упрощения вычисления можно ввести коэффициент:
(8.4-2)(см. таблицу 8.4-2), после чего уравнение приобретает вид:
Таблица 8.4-2
Коэффициент K4 для расчетов dk
Добротность q | Коэффициент Z | |||
Рабочий режим | Давление при испытании | |||
n = 1,5 | n = 1,6 | n = 1,1 | n = 1,2 | |
0,75 | 1,60 | 1,65 | 1,37 | 1,43 |
1,00 | 1,38 | 1,43 | 1,19 | 1,24 |
Для болтов с уменьшенным стержнем в уравнения (8.4-1) или (8.4-3) следует вместо dk подставлять диаметр уменьшенного стержня dbb.
8.4.3.3. При расчетах следует использовать следующие конструктивные допуски:
a) для рабочих условий: | |
внутренний диаметр резьбы 20 мм и меньше | c3 = 3 мм; |
внутренний диаметр резьбы 42 мм и больше | c3 = 1 мм; |
для промежуточного диапазона | c3 = 5 - 0,1 dk; |
b) для давления при испытании | c3 = 0 мм; |
c) для режима уплотнения до приложения давления | c3 = 0 мм. |
8.4.4. Расчет нагрузки на болт
8.4.4.1. Общие положения
Нагрузку на болт следует определять для рабочих условий, испытаний соответствующим давлением и для режима сборки до подачи давления. Если болты болтового соединения расположены по окружности, необходимо использовать формулы, приведенные ниже.
8.4.4.2. Рабочие условия
Нагрузку на болт при рабочих условиях FSB (см. 8.4.3.1a)) рассчитывают по формуле:
FSB = FR + FDB + FF. (8.4-4)
В это уравнение следует подставлять следующие значения:
. (8.4-5)Дополнительная нагрузка FRZ равна нулю при наличии присоединенного трубопровода для болтовых соединений, к которым не подходит трубопровод или подходит такой, который не несет с собой дополнительных сил, действующих в продольном направлении, если его подсоединить. Для нормально установленного собранного трубопровода, когда возможна передача дополнительных усилий, действующих в продольном направлении на болты, обусловленных термическими напряжениями, дополнительную нагрузку FRZ рассчитывают по формуле:
, (8.4-6)где di.imp - внутренний диаметр присоединенного трубопровода, мм;
b) нагрузку сжатия на прокладку FDB рассчитывают по формуле:
. (8.4-7)Нагрузка должна обеспечивать надежную плотность в ходе эксплуатации. Значение для C1 следует брать из [2]. Для сварных уплотнений с зазором C1, равным нулю, и FDB равна нулю (например, сварное уплотнение диафрагмами жесткости);
c) разность между полным усилием от нагрузки гидравлическим давлением и ее частью, действующей на область внутри фланца, FF вычисляют по формуле:
. (8.4-8)Эта сила вызвана внутренним давлением pc и действует в области кольца, образованного прокладкой с диаметром dmd и внутренним диаметром di.
В расчете диаметр прокладки dmd следует принимать равным среднему диаметру, так как невозможно заранее определить, в какой именно точке по ширине прокладки имеет место соответствующее внутреннее давление.
Для сварных уплотнений следует брать наружный диаметр шва, так как предположительно весь зазор уплотнения находится под воздействием внутреннего давления.
8.4.4.3. Давление, прикладываемое при гидравлическом испытании
В официальном тексте документа, видимо, допущена опечатка: имеется в виду 8.4.3.1, b), а не 8.4.4.1, b). |
Нагрузку на болт при испытании FSP (см. 8.4.4.1, b)) вычисляют по формуле:
. (8.4-9)8.4.4.4. Условия при уплотнении до подачи давления
Болтовое соединение должно быть затянуто настолько плотно, чтобы по окончании сборки (см. 8.4.3.1, c)) уплотнение с прокладкой гарантировало, что усилия от внутреннего давления после сборки FRZ, присутствующие в трубопроводе, будут скомпенсированы и что соединение сохранит герметичность, когда установка начнет функционировать в рабочем режиме.
Этим требованиям удовлетворяет выполнение следующих условий:
Fso = FDV или (8.4-10)
Fso = FDV + FSP,
где FDV - это нагрузка на прокладку при уплотнении, гарантирующая адекватную подгонку соприкасающихся поверхностей. Но по меньшей мере:
Fso = 1,1(FDV + FF + FR), (8.4-11)
. (8.4-12)Однако практика показала, что при неметаллических уплотнениях не требуется, чтобы уплотнение проходило по всем соприкасающимся поверхностям в соответствии с (8.4-12), это позволит управлять низкими давлениями. Во избежание использования малоэкономичных болтов большого диаметра должна быть возможность при давлении p, равном
, (8.4-13)снизить FDV до значения F'DV:
, (8.4-14)где Cm = 0,1 - для жидкостей;
Cm = 0,2 - для пара и перегретого пара.
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду 8.4.4.2a), а не 8.4.5.1a). |
При необходимости FRZ следует использовать 8.4.5.1a).
Коэффициенты k0, C1 и KD зависят от типа и формы прокладок и заполняющей среды (см. [2]).
8.4.5.1. Общие положения
Расчетная температура, значение которой используют при расчете болтовых соединений, зависит от типа болтового соединения и качества теплоизоляции.
8.4.5.2. Соединения с теплоизоляцией
Можно предположить, что температура болтов ниже температуры жидкости, даже если распределение температур по всему оборудованию в направлении от жидкости к болтам не контролируют. Для расчетов используют значения, приведенные в таблице 8.4-3.
Таблица 8.4-3
Тип соединяющихся фланцев | Максимальный допуск на снижение температуры tж. - tс болта |
составной + составной | 30 °C |
цельный + составной | 25 °C |
цельный + цельный | 15 °C |
8.4.5.3. Соединения без теплоизоляции
В случае соединений без теплоизоляции разность температур в жидкости и на болтах будет больше. Однако соответствующее увеличение термического напряжения во внимание не принимают. Таким образом, значения, приведенные в таблице 8.4-3, следует использовать также для соединений без теплоизоляции.
8.4.6. Допускаемое напряжение (R)
Необходимо использовать следующие значения R:
- когда температура для расчетов не превышает 350 °C (см. 8.4.5), необходимо использовать временное сопротивление или условный предел текучести Rp0,2tc (меньшее из двух);
- когда температура для расчетов больше 350 °C, используют меньшую из величин:
a) минимальное значение условного предела текучести Rp0,2tc при температуре tc;
b) среднее значение предела длительной прочности Rm100000tc при температуре tc.
Параметры прочности болтов представлены в соответствующем российском стандарте.
Следует использовать значения коэффициента, приведенные в таблице 8.4-4.
Таблица 8.4-4
Коэффициент запаса прочности
Условие | Для болтов с уменьшенным стержнем | Для болтов полного диаметра |
Рабочие (эксплуатационные) условия | n = 1,5 | n = 1,6 |
Давление, прилагаемое при испытании Затяжка болтов до приложения давления | S = 1,1 | S = 1,2 |
Параметры прочности болтов приведены в соответствующем российском стандарте. Болты с уменьшенным стержнем должны быть механически обработаны со всех сторон. Для плоскопараллельных несущих нагрузку поверхностей фланцев, не обработанных механически, в расчетах принимают коэффициент качества q = 0,75. Для несущих сопрягаемых поверхностей, которые были подвергнуты механической обработке, можно использовать значение q = 1,0. Несущие поверхности, не являющиеся плоскопараллельными (например, конические участки), применять запрещено.
8.5. Винтовые соединения и соединения на приваренных муфтах
8.5.1. Винтовые соединения с обечайкой
Винтовые соединения с обечайкой допустимы, если выполнены следующие условия:
a) наружный диаметр соединения не превышает 60,3 мм;
b) расчетное давление не превышает 4 Н/мм2;
c) расчетная температура не превышает 400 °C;
d) уплотнение сваркой необходимо применять, только если расчетная температура превышает 220 °C или расчетное давление больше 2 Н/мм2;
e) если уплотнение сваркой применяют для сваривания стальных участков винтовых составляющих, то стали не должны содержать углерода больше, чем 0,25%.
Расчет соединений должен соответствовать 8.3.2; минимальная толщина должна быть измерена от впадины резьбы.
Участок обечайки под давлением рассчитывают как имеющий неукрепленное отверстие с диаметром, равным диаметру, измеренному по впадинам резьбы в отверстии с резьбой.
Резьбовые соединения или соединения на резьбовых и сваренных с уплотнением муфтах не должны использовать там, где возможны усталость металла, сильная эрозия металла, щелевая коррозия или удары, либо для труб, внешний диаметр которых превышает 60,3 мм. Максимально допустимое рабочее давление не должно превышать 4 Н/мм2, и расчетная температура не должна превышать 400 °C. Резьбу выполняют в соответствии с EN 10266 (см. рисунок 8.5-1).
a) резьбовые
b) резьбовые и уплотненные сваркой
на резьбовых муфтах, сваренных с обечайкой
При необходимости использования уплотняющей сварки стальные компоненты должны содержать не менее 0,25% углерода.
Участок обечайки под давлением рассчитывают как имеющий неукрепленное отверстие.
8.5.3. Соединения на приваренных муфтах
Соединения на приваренных муфтах (см. рисунок 8.5-2) нельзя использовать в тех случаях, когда:
a) давление превышает 2 МПа;
b) температура металла выше 350 °C;
c) внешний диаметр трубы превышает 60,3 мм (см. рисунок 8.5-3).
и резьбовое соединение
1 - максимальный зазор по диаметру равен 1,00 мм
Толщина фитингов, имеющих приваренные к ним муфты, не должна превосходить номинальную толщину трубы более чем в 1,25 раза. Катеты углового шва должны быть такими, как это показано на рисунке 8.5-2, для того, чтобы при этом размеры получающейся наплавки были не меньше номинальной толщины трубы. Материал должен быть сочетаем с материалом присоединяемой трубы.
Фитинги со сваренными с ними муфтами должны быть из кованой стали в соответствии с требованиями ГОСТ Р 55682.2. Размеры, просветы, классность и сварные соединения должны соответствовать требованиям общепринятых российских стандартов.
Примечание. В случае отсутствия надлежащего российского стандарта следует ориентироваться на подходящий европейский стандарт, например BS 3799.
Участок, работающий под давлением, необходимо рассчитывать как участок, имеющий неукрепленное отверстие.
прямоугольного сечения
9.1. Общие положения
Настоящий анализ применим для расчетов труб прямоугольного сечения и коллекторов со скругленными углами, изготовленными ковкой, прокатом или волочением и не содержащими продольных сварных швов.
Продольно сваренные прямоугольные трубы разрешено включать в конструкцию, только если коэффициент сварного соединения для продольного шва равен единице и этот шов прошел испытания, применяемые для труб круглого сечения, см. ГОСТ Р 55682.6.
Коллекторы или трубы прямоугольного сечения должны иметь одну и ту же толщину со всех сторон. На их сторонах не должно быть отверстий или могут быть отверстия круглой формы, но при этом одного и того же размера и расположены по одной линии (см. рисунок 9.1-1b)). Одинаковые по размерам отверстия эллиптической формы должны быть расположены строго по одной линии. При этом линии, вдоль которых расположены отверстия, должны быть ориентированы параллельно продольной оси.
a) отверстия, расположенные на одной линии
коллекторах
При расположении отверстий уступом необходимо дополнительно исследовать эффект смещения путем рассмотрения коэффициента прочности для диагональных связей (рисунок 9.1-1, b)).
Примечание. Эти правила составлены с учетом нагрузок, обусловленных внутренним давлением. Эти правила неприменимы ни к коллекторам прямоугольного сечения, на которые действует излучение от топки, ни к трубам и коллекторам прямоугольного сечения, если толщина их стенок больше 30 мм и они находятся в контакте с топочными газами, ожидаемая температура которых больше 650 °C.
Для коллекторов перегретого пара, стенки которых нагреты, температура дымовых газов не должна превышать 500 °C.
9.2. Символы и сокращения
В дополнение к символам, приведенным в ГОСТ Р ЕН 12952-1, таблица 4-1, следует использовать символы, приведенные ниже в таблице 9.2-1.
Таблица 9.2-1
Символы
Символ | Описание | Единица | |
EN | ГОСТ Р | ||
d | d | диаметр отверстия или, в случае эллиптических отверстий, размер этого отверстия по направлению вдоль продольной оси коллектора | мм |
d* | d* | для эллиптических отверстий это диаметр, измеренный перпендикулярно продольной оси коллектора (см. рисунок 9.2-2) | мм |
ec | srh | требуемая толщина стенки коллектора прямоугольного сечения или трубы без прибавок (см. рисунок 9.1-1) | мм |
m | m1 | половина внутренней ширины коллектора прямоугольной формы или трубы; на стенке этой ширины располагается ряд отверстий, для которого ведется расчет (см. рисунок 9.2-1) | мм |
n | m2 | половина внутренней ширины коллектора прямоугольной формы или трубы; перпендикулярно стенке этой ширины располагается ряд отверстий, для которого ведется расчет (см. рисунок 9.2-1) | мм |
Pb | t0 | продольный шаг, с которым отверстия располагают в одну линию, параллельную продольной оси коллектора (см. рисунок 9.1-1) | мм |
 | tФ | шаг косого ряда - расстояние между центрами двух смежных отверстий, расположенных на линии под углом Ф к оси коллектора | мм |
ri | ri | внутренний радиус скругления угла коллектора прямоугольного сечения или трубы | мм |
x | x | расстояние между рассматриваемым отверстием или рядом отверстий и осью коллектора (см. рисунок 9.1-1) | мм |
Y | Y | коэффициент | мм2 |
 | Ф | угол между линией, соединяющей два отверстия, расположенных по диагонали, и продольной оси коллектора | градус |
Vbb |  | коэффициент прочности для одиночного отверстия по отношению к напряжению изгиба | |
Vbt |  | коэффициент прочности одиночного отверстия по отношению к напряжению растяжения | |
Vmt |  | коэффициент прочности продольного ряда | |
Vmb |  | коэффициент прочности для двух смежных отверстий, расположенных по диагонали под углом Ф | |
1 - продольная ось коллектора
9.3.1. Общие положения
Для определения минимальной толщины стенки srh прямой трубы или коллектора прямоугольного сечения без прибавок на износ металла и без технологических допусков необходимо рассчитать требуемую толщину для середин сторон в угловых участках вдоль линии, по которой расположены отверстия, идущие параллельно продольной оси и вдоль ряда ступенчато расположенных отверстий. Минимальная толщина стенки srh, требуемая для коллектора, равна наибольшей определенной толщине стенки, именно это значение следует использовать для расчетов всех четырех сторон.
Фактическая толщина стенки равна:
Sh = Srh + c1 + c2. (9.3-1)
В любом случае толщина стенки не должна быть меньше 3 мм.
9.3.2. Минимальная толщина стенки посередине одной из стенок
Толщину smin в середине стенки трубы прямоугольного сечения или коллектора с внутренней шириной 2m1 необходимо определить по следующей формуле:
Коэффициент Y для определения минимальной требуемой толщины стенки определяют по следующей формуле:
. (9.3-3)9.3.3. Минимальная толщина стенки в угловых участках
Минимальную толщину в угловых участках трубы прямоугольного сечения или коллектора с внутренней шириной 2m1 вычисляют по уравнению (9.3-2).
При этом коэффициент Y для определения минимальной толщины стенок равен:
. (9.3-4)Во избежание появления чрезмерных напряжений в угловых участках коллектора необходимо соблюдение следующего условия:
, (9.3-5)радиус при этом не должен быть меньше 8 мм.
9.3.4. Минимальная толщина стенки по линии расположения отверстий
Минимальную толщину стенки коллектора с прямоугольным сечением, внутренняя ширина которого равна 2m1 по линии расположения отверстий, параллельной продольной оси коллектора, необходимо определять по следующей формуле:
Коэффициент Y для определения минимальной толщины стенки вычисляют по следующей формуле:
Расстояние x от линии, по которой расположены отверстия, до центральной линии стенки не должно превышать m1/2.
Коэффициент прочности продольного ряда
, относящийся к растягивающим напряжениям, и коэффициент прочности для двух смежных отверстий, расположенных по диагонали под углом
, относящийся к изгибающим напряжениям, которые используют в расчете толщины стенки, следует находить из следующих уравнений:
, относящийся к растягивающим напряжениям, и коэффициент прочности для двух смежных отверстий, расположенных по диагонали под углом , относящийся к изгибающим напряжениям, которые используют в расчете толщины стенки, следует находить из следующих уравнений:
и
, если d или d* < 0,6m1, (9.3-9a)или
9.3.5. Минимальная толщина стенки при косом расположении отверстий
Требуемый минимум толщины стенки коллектора с прямоугольным сечением, внутренняя ширина которого равна 2m1 в области, где расположен ряд отверстий, размещенных уступом таким образом, что при этом соединяющая их линия составляет угол Ф с продольной осью коллектора, определяют в соответствии с уравнением (9.3-6).
Коэффициент Y для определения минимальной толщины стенок вычисляют по формуле:
. (9.3-10)Коэффициент прочности
в отношении напряжения растяжения и
в отношении напряжения изгиба, используемые в уравнении для определения толщины стенки, получают из уравнения (9.3-8) и уравнения (9.3-9a) или (9.3-9b).
в отношении напряжения растяжения и в отношении напряжения изгиба, используемые в уравнении для определения толщины стенки, получают из уравнения (9.3-8) и уравнения (9.3-9a) или (9.3-9b).Расстояние x от линии, по которой расположены отверстия, до центральной линии стенки не должно превышать m1/2 при ступенчатом расположении отверстий (шаг по диагонали).
9.3.6. Минимальная толщина стенки при одиночном отверстии
Отверстия, которые расположены по линии с шагом по диагонали, идущей под углом Ф, должны быть рассчитаны как одиночные отверстия, если продольный шаг t0 или расстояние между центрами tФa превышает внутреннюю ширину 2m1 прямоугольного коллектора, которая измеряется параллельно той стороне, для которой необходимо выполнить расчет.
Толщину стенки в зоне расположения одиночного отверстия или ряда отверстий с шагом по диагонали, подпадающих под определение одиночных (критерий см. выше), следует определять по следующему уравнению:
. (9.3-11)Коэффициент Y для определения минимальной толщины стенки при одиночных отверстиях и при отверстиях, расположенных в ряд не по диагонали, вычисляют по уравнению (9.3-7).
Коэффициенты прочности
для учета напряжения растяжения и
для учета напряжения изгиба, используемые в уравнении для определения толщины стенки, должны определять следующим образом:
для учета напряжения растяжения и для учета напряжения изгиба, используемые в уравнении для определения толщины стенки, должны определять следующим образом:
(9.3-12)и
или
, если d или d' < 0,6m1, (9.3-13a)или
, если d или d* >= 0,6m1. (9.3-13b)10.1. Символы и сокращения
В дополнение к символам, приведенным в ГОСТ Р ЕН 12952-1, таблица 4-1, следует использовать символы, приведенные в таблице 10.1-1.
Таблица 10.1-1
Символы
Символ | Описание | Единица | |
EN | ГОСТ Р | ||
a | a | большая ось плоского, эллиптического или прямоугольного днища | мм |
b | b | малая ось плоского, эллиптического или прямоугольного днища | мм |
dL | ds | диаметр окружности на фланце, по которой располагаются болты | мм |
e1 | s1 | остаточная толщина стенки плоского днища при разделке под сварку корневого шва | мм |
e2 | sh2 | толщина стенки плоского днища в месте сопряжения с цилиндрической обечайкой | мм |
e3 | sk | толщина стенки в точке перелома профиля | мм |
 |  | угол перехода от обечайки к днищу при обработке наружной поверхности обечайки | градус |
 |  | угол перехода от обечайки к днищу при обработке внутренней поверхности обечайки | градус |
 |  | коэффициент формы перелома профиля | |
Фb | Ф | центральный угол между осями штуцеров в плоскости, перпендикулярной оси коллектора (см. рисунок 10.2-7) | рад |
hs | hs | высота цилиндрической юбки | мм |
hc | hc | высота выпуклого днища без высоты цилиндрической юбки | мм |
10.2.1. Общие положения
Положения настоящего раздела применимы для расчетов и определения размеров сферических оболочек и плоских днищ как глухих, так и с отверстиями. В нем не рассмотрено влияние внешних сил и моментов, которое, если необходимо, следует рассмотреть отдельно.
Примечание. Способы расчета напряжений, возникающих под воздействием внешних сил и моментов, даны в [1].
Уравнения, приведенные в настоящем пункте, применяют с учетом ограничений по размерам, показанным на рисунках 10.2-1 и 10.2-2, и относят к следующим конструкциям:
где 0,1d0 <= ris <= d0
ris >= 2srs
srs - c1 >= 0,005d0
his >= 50 мм,
за исключением:
d0 <= 80 мм
hiS >= 0,18d0
srs - c1 >= 0,005d0
Условные обозначения:
1 - сферическая оболочка;
2 - перелом профиля;
3 - цилиндрический участок
при his >= 50 мм,
за исключением: d0 <= 80 мм
Полуэллиптические днища должны вычислять как торосферические той же высоты hc.
Для расчетов необходимо использовать следующее значение радиуса (см. рисунок 10.2-3):
a)
b)
1 - минимальная толщина стенки цилиндрической обечайки
в соответствии с уравнением (10.2-7)
10.2.2. Формулы для расчетов
10.2.2.1. Толщина стенки должна быть не меньше:
ss >= srs + c1 + c2, (10.2-1)
где c1 - прибавка на минусовой допуск;
c2 - прибавка на утонение стенки из-за коррозии; в ситуации, когда потери на коррозию значительны, c2 следует увеличивать.
Минимальная толщина стенки ss должна быть достаточной для того, чтобы эквивалентное напряжение, рассчитанное в соответствии с приводимым ниже уравнением, не превысило допускаемое напряжение при заданной для расчетов температуре и рабочем давлении:
Если известно значение коэффициента прочности
, необходимую толщину стенки srs без прибавок рассчитывают по следующей формуле:
, необходимую толщину стенки srs без прибавок рассчитывают по следующей формуле:
Для глухих днищ
.
.Для днищ с отверстиями следует обратиться к 10.2.3.
Коэффициент прочности можно рассчитать по таблице 10.2-1.
Таблица 10.2-1
Формулы для расчета днищ и штуцеров
Эквивалентное напряжение в днищах с одиночными отверстиями <a>:  .Эквивалентное напряжение в днище с рядом отверстий <a>:  . . . |
, если оно больше единицы, следует принимать равным 1,0.Для тонкостенных днищ с srs <= 0,1ris требуемую толщину стенки без прибавок можно рассчитать по следующей формуле:
. (10.2-4)Если толщина стенки определена, то по ней можно рассчитать эквивалентное напряжение в днище с помощью формулы:
. (10.2-5)10.2.2.2. В зависимости от обстоятельств максимальное напряжение от внутреннего давления может возникать в зоне перелома профиля или в перемычках между отверстиями днищ. Поэтому расчет следует провести для обеих указанных зон.
Требуемая толщина стенки без прибавок в зоне перелома профиля равна:
Значение распределяют по рисунку 10.2-4, используя линейную интерполяцию между кривыми графика.
Кривые на графике строятся по приведенным ниже уравнениям, в которых x = log(s/d0), причем 0,005 <= s/d0 < 0,15:
для ris = d0
,для ris = 0,8d0
.
для торосферических днищМинимальная толщина стенки sk должна быть не меньше 0,005d0.
Эквивалентное напряжение в зоне перелома профиля при известном значении толщины стенки следует рассчитывать, преобразуя уравнение (10.2-6).
10.2.2.3. Толщина стенки в зоне перелома профиля от цилиндра к юбке должна быть для глухих днищ не меньше чем для цилиндрической обечайки аналогичного диаметра.
ИС NORMPROD: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа. |
10.2.2.3. Для полусферических днищ без цилиндрических юбок, как это показано на рисунке 10.2-3, толщина стенки глухого днища должна быть по меньшей мере на 10% больше чем толщина, определенная по уравнению (10.2-3). Угол наклона в месте перехода обечайка - торец не должен превышать 15 градусов.
Отверстия в плоских днищах должны быть расположены так, как показано на рисунке 10.2-5. Отношение толщины штуцера srb к толщине днища srs должно удовлетворять следующему условию:
, (10.2-8)где d1 - внутренний диаметр вытянутого отверстия (см. рисунок 10.2-5).
Промежуточные значения вычисляют линейной интерполяцией.
Требования, налагаемые уравнением (10.2-2), должны быть удовлетворены. Если зоны действия давления и восприятия нагрузок определены так, как показано на рисунке 10.2-6, следует рассматривать только следующие значения компенсирующих длин:
a) на сферическом участке днища. В этом случае необходимо определить толщину стенки srs без усиливающей накладки, если она есть, и подставить в следующую формулу:
; (10.2-9)b) в штуцере:
. (10.2-10)
a) без усиления
c) усиление лазового отверстия
d) усиление наваренным штуцером
e) приварка штуцера к вытянутой горловине
f) усиление вваренным штуцером
g) усиление одиночного отверстия накладкой и штуцером,
пропущенным насквозь
и восприятия нагрузок в сферических оболочках
и в плоских днищах
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду рисунок 10.2-6b), а не рисунок 10.2-6в). |
Штуцера в расчетах следует рассматривать как элементы усиления, только если они вварены с полным проваром (см. рисунок 10.2-6в)). Ввинченные или завальцованные патрубки, приваренные швом без полного проплавления, не следует считать конструктивными элементами усиления. Это же самое относится и к завинчивающимся крышкам и заглушкам.
Ряд отверстий следует рассчитывать как одиночные, если выполнено следующее требование для центрального угла Фb (см. рисунок 10.2-7):
. (10.2-11)Примечание. Угол Фb - центральный угол между штуцерами, измеряется в радианах.
Для ряда отверстий при перекрытии компенсирующих длин необходимо проводить общий расчет областей в соответствии с рисунками 10.2-7a) и 10.2-7b).
Для одиночных отверстий без усиления, расположенных в сферическом днище, должно быть выполнено следующее требование:
dmax = 0,14·lrs (10.2-12)
и
. (10.2-13)Усиление типа накладки разрешено применять, только если рабочая температура не превышает 250 °C. Накладка должна плотно прилегать к оболочке и должна быть приварена к ней так, чтобы катет сварного шва был равен по меньшей мере 70% от толщины накладки. Площадь усиливающей накладки, которая воспринимает нагрузку, должна быть принята уменьшенной на 30% при пользовании уравнением (10.2-2).
Если в состав основного корпуса, усиления или штуцера входят материалы с различными допускаемыми напряжениями
и именно для основного корпуса величина расчетного напряжения наименьшая, то это расчетное напряжение и следует использовать в уравнении (10.2-2). Если металл основного корпуса имеет наибольшую величину расчетного напряжения, вместо уравнения (10.2-2) следует использовать следующее соотношение:
и именно для основного корпуса величина расчетного напряжения наименьшая, то это расчетное напряжение и следует использовать в уравнении (10.2-2). Если металл основного корпуса имеет наибольшую величину расчетного напряжения, вместо уравнения (10.2-2) следует использовать следующее соотношение:
. (10.2-14)Для сферических днищ с Y-образными ответвлениями (в соответствии с рисунком 10.2-7b)) условие прочности должно быть выполнено одновременно в области I и в области II.
Сферические днища, у которых ответвления идут не вдоль радиусов, следует рассчитывать в соответствии с рисунком 10.2-8.
Рисунок 10.2-8. Эпюра нагрузок для сферического днища,
у которого штуцер направлен не вдоль радиуса
10.3.1. Общие положения
Положения настоящего пункта применимы для расчета и определения размеров плоских днищ без анкерных связей в изложенных ниже пределах. Плоские днища с анкерными связями следует рассчитывать в соответствии с положениями настоящего стандарта.
Как показано на рисунке 10.3-1, помимо ограничений, проиллюстрированных на этих эскизах, также необходимо учитывать и следующие ограничения:
a) Торцевые участки сформированы по технологии горячей запрессовки цилиндрической обечайки коваными плоскими днищами, которые приварены стыковым швом к обечайке.
d1 <= 600 мм.
rik >= 0,3srb, но также >= 5 мм.
b) Плоские днища являются коваными либо изготовлены из механически обработанных поковок и приварены стыковым швом к обечайке (см. рисунок 10.3-1a) и рисунок 10.3-1b)).
rik >= 0,3srs, но также >= 5 мм.
Днища изготовлены из листа, механически обработаны и приварены стыковым швом к обечайке (см. рисунки 10.3-1e) и 10.3-1f)), для этого следует использовать листы класса не выше 3 в соответствии с принятыми стандартами на материалы.
c) Плоские днища, полностью входящие в обечайку, где сделана выборка.
d1 <= 600 мм.
Применяется ограничение по стали группы 1, у которой Rm не больше 470 Н/мм2.
d) Плоские днища, полностью входящие в обечайку, где отсутствует выборка.
d1 <= 600 мм.
Применяется ограничение по стали группы 1, у которой Rm не больше 470 Н/мм2.
e) Плоские днища с профильной выборкой, сделанной на станках, сваренные с обечайкой стыковым швом.
rik >= 0,2srs, но также >= 5 мм.
Плоские днища изготовлены из листа и механически обработаны, для этого следует использовать материал класса z3 в соответствии с [3].
Для листа необходимо провести дополнительные испытания по методу НРК в той части, где будет расположена кромка, подготавливаемая для выполнения сварного шва. Эти испытания должны гарантировать отсутствие расслоения и разрывов.
Толщина днища в зоне выборки не должна быть меньше толщины, требуемой в 10.3.2.
f) Плоские днища с выборкой, приваренные к концевым участкам обечайки.
d1 <= 600 мм.
Для днищ, вырезанных механическим путем из листа, необходимо использовать материал класса z3 в соответствии с положениями [3].
Применяют ограничение по стали группы 1, у которой Rm не больше 470 Н/мм2.
g) Плоские днища, полностью входящие в обечайку, где выборка отсутствует.
Сварку необходимо выполнять по технологии с полным проваром изнутри и снаружи, при этом внутренний сварной шов должен быть свободен от надрезов.
rik >= 0,5·srs, но также >= 5 мм.
без анкерных связей
При этом типы, приведенные в c), d) и f), не следует использовать там, где прогнозируемо воздействие циклических нагрузок.
Необходимо, чтобы толщина стенки была не меньше:
sh = srh + c1 + c2. (10.3-1)
Для типов донышек, показанных на рисунке 10.3-1e), толщина стенки должна удовлетворять указанным выше требованиям, за исключением того, что касается профильной выборки, здесь толщина может быть уменьшена, но не меньше, чем до
sh1 = srh1 + c1 + c2. (10.3-2)
Прибавка c1 должна перекрывать минусовый допуск на изготовление. Прибавка c2 должна компенсировать износ металла.
Толщину выбираемого участка стенки из любой профильной выборки следует рассчитывать по следующей формуле:
. (10.3-3)Сварные швы на днищах, изображенных на рисунке 10.3-1c), d), e), f) и g), необходимо рассматривать как соединения, несущие полную нагрузку (см. 6.3.2), в соответствии с этим и следует выбирать величину
для уравнения (10.3-3). Если
уменьшено ниже величины
для основного участка обечайки, минимальное значение для K1 следует уменьшить с 0,41 до
и для профильной выборки:
для уравнения (10.3-3). Если уменьшено ниже величины для основного участка обечайки, минимальное значение для K1 следует уменьшить с 0,41 до и для профильной выборки:

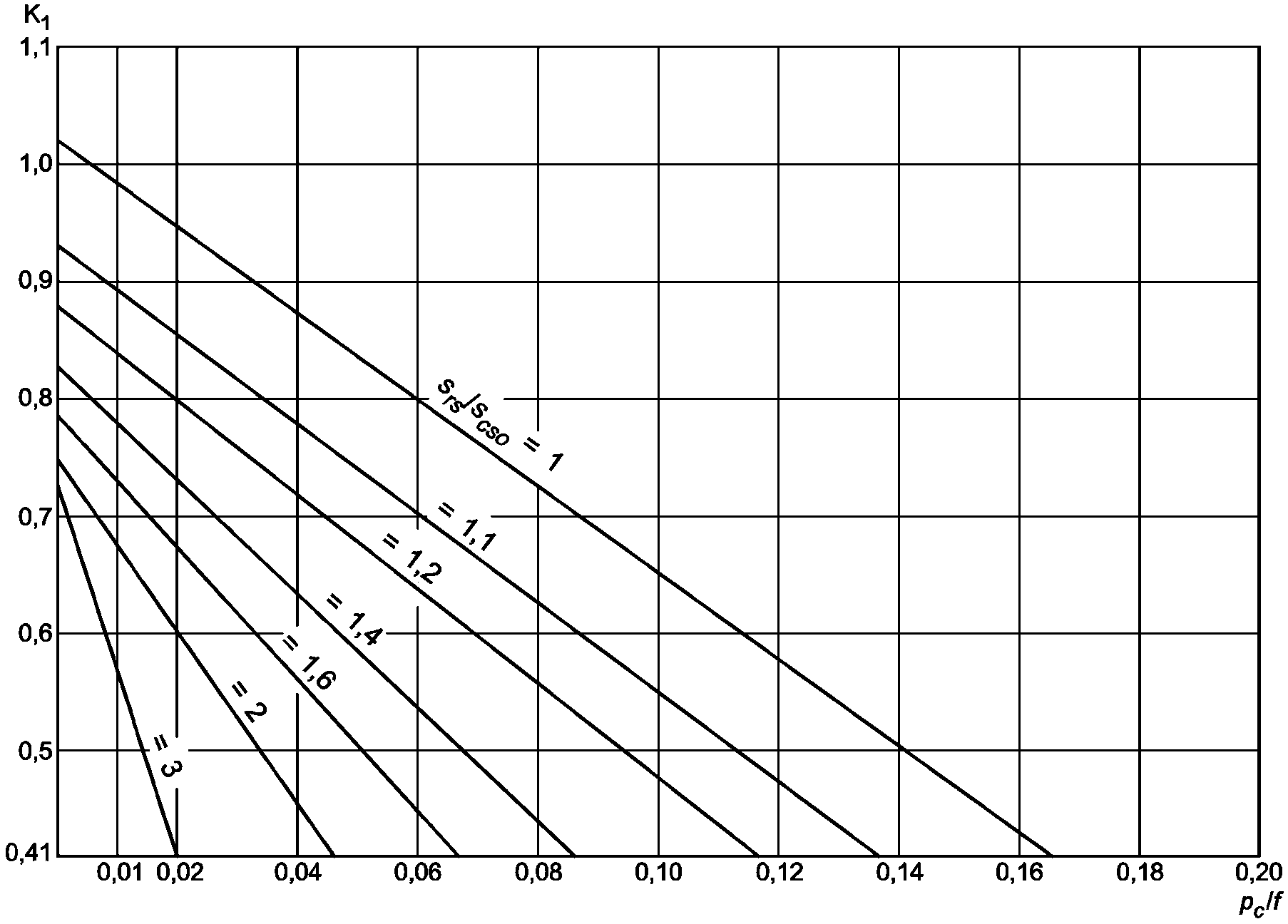

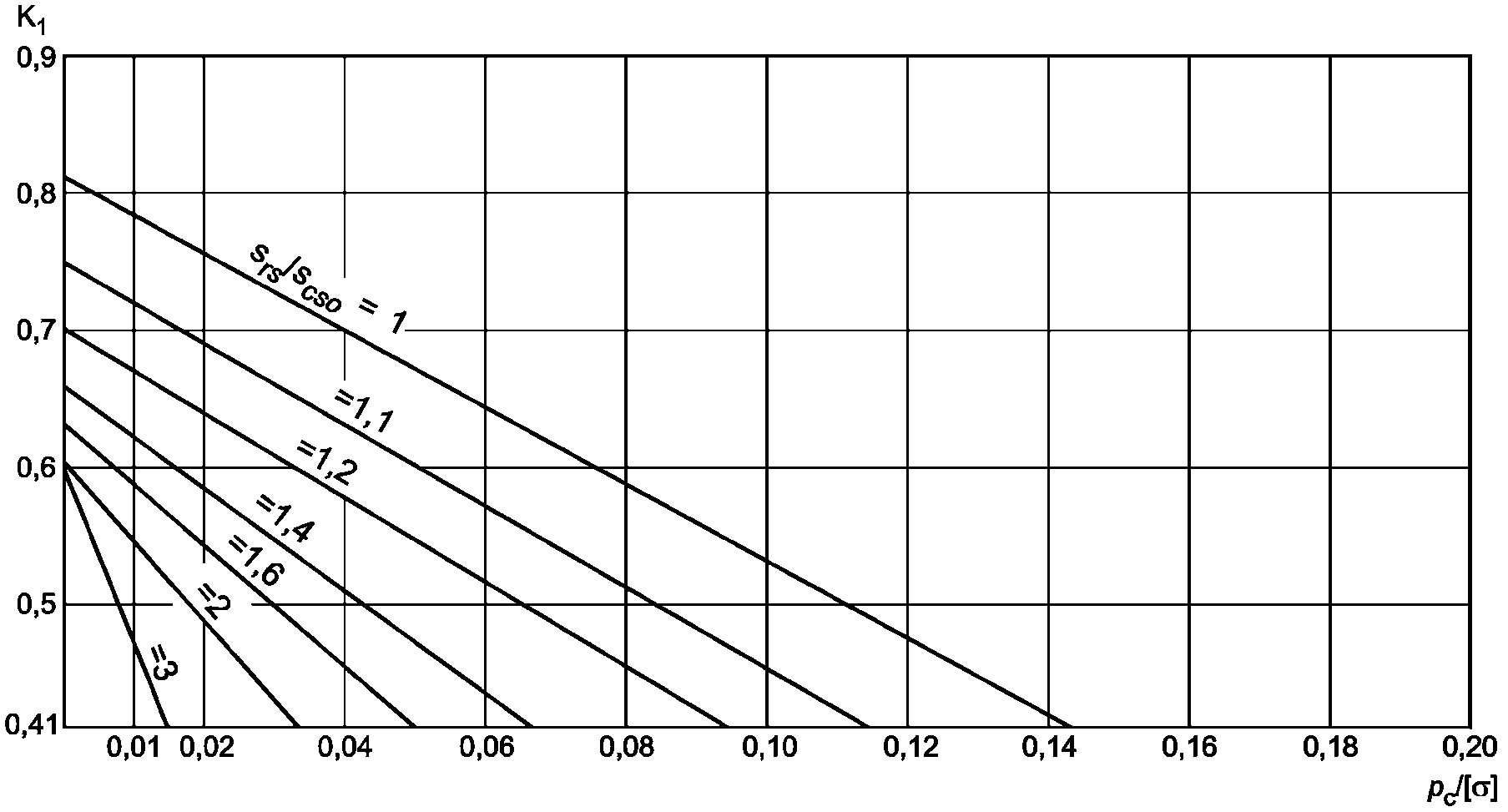

, но также srh1 >= srs.Значение K1 следует определять в соответствии с рисунком 10.3-2, для торцевых участков - по рисунку 10.3-1a), b), e) и g).
sCSO - рассчитанная толщина обечайки при
(см. уравнения (7.2-1) или (7.2-2);
K1 > 0,41;
,где x = srs/sCSO;
sCSO - средняя толщина стенки цилиндрической оболочки
приваренных стыковым швом к цилиндрической обечайке,
Для днищ, представленных на рисунке 10.3-1c), d) и f), следует принимать во внимание рисунок 10.3-3, при этом:
- для круглых днищ K2 = 1;
- для глухих днищ K3 = 1.
sCSO - рассчитанная толщина обечайки при
(см. уравнения (7.2-1) или (7.2-2);
K1 >= 0,41;
,где x = srs/sCSO;
sCSO - средняя толщина стенки цилиндрической оболочки
приваренных тавровым швом к обечайке, в соответствии

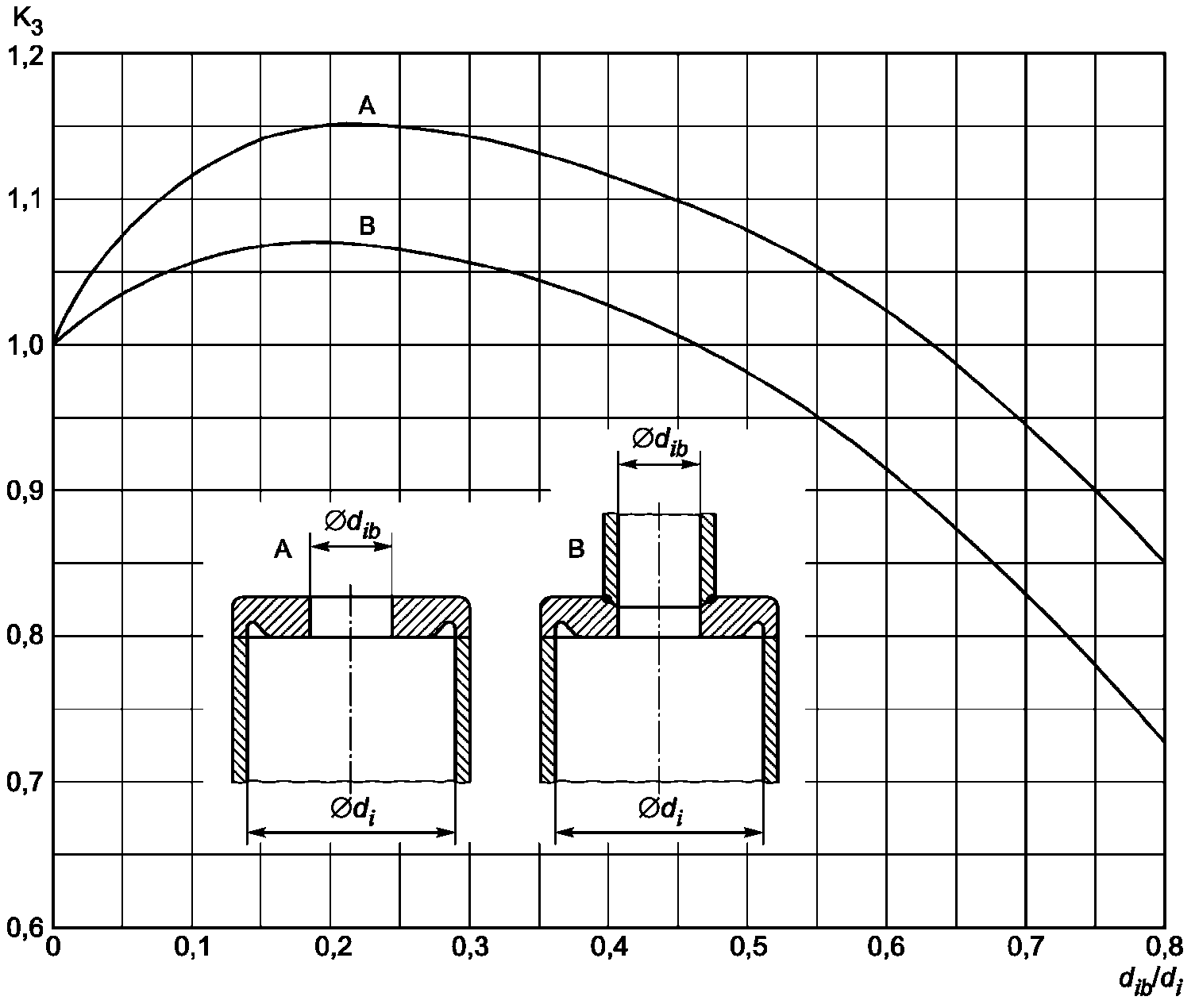

Для днищ с отверстиями значение K3 следует определять по рисунку 10.3-4. Эксцентрические отверстия следует обсчитывать так же, как и концентрические. При этом drb/d1 не должно превышать 0,8. Отверстия не должны попадать на шов, соединяющий днище с обечайкой.
Кривые на графике рассчитаны по следующим уравнениям:
Кривая A: K3 = 1 + 1,98x - 9,02x2 + 18,53x3 - 19,31x4 + 7,54x5
Кривая B: K3 = 1 + 0,944x - 4,31x2 + 8,39x3 - 9,21x4 + 3,69x5,
где x = dib/di
10.3.3. Толщина некруглых и прямоугольных плоских днищ без анкерной связи
Для овальных днищ, большая a и малая b оси которых должны быть измерены внутри обечайки, следует использовать требования 10.3.2, но при этом вместо d1 подставлять b и определять коэффициент:
, но не больше 1,6. (10.3-5)Для прямоугольных днищ с большими и малыми внутренними размерами, равными a и b, следует применять требования по 10.3.2, при этом вместо d1 подставлять b и одновременно:
, но не больше 1,6. (10.3-6)Если расчетные давления превышают 2 Н/мм2, можно использовать только крышки, которые могут открывать лишь внутрь. Если расчетные давления не превышают 2 Н/мм2, можно использовать крышки, надевающиеся снаружи, по типу глухих фланцев.
Внутренний диаметр отверстия при этом ограничен максимальным значением 460 мм.
Толщину следует определять в соответствии с требованиями 10.3, с d1 по рисунку 10.4-1.
b)
c)
d)
e)
без анкерных связей
Если крышка наружная, то K1 следует брать равным 0,41, за исключением ситуаций применения крышки типа, показанного на рисунке 10.4-1f), когда болты создают в плите дополнительный изгибающий момент. В таких ситуациях следует брать значения для K1 из таблицы 10.4-1.
Таблица 10.4-1
Значения для K1
ds/di | K1 |
1,0 | 0,45 |
1,1 | 0,50 |
1,2 | 0,55 |
1,3 | 0,60 |
Для внутренних люков типа, показанного на рисунке 10.4-1a), коэффициент K1 следует брать равным 0,45. Также необходимо принимать во внимание наличие на плите дополнительного изгибающего момента, вызванного затяжкой болтов. Если не применять другого более точного расчета, pc следует заменить на
, где F - полная нагрузка на все болты, рассчитанная по допустимому расчетному напряжению при заданной расчетной температуре и умноженная на полную эффективную площадь поперечного сечения болтов.
, где F - полная нагрузка на все болты, рассчитанная по допустимому расчетному напряжению при заданной расчетной температуре и умноженная на полную эффективную площадь поперечного сечения болтов.В дополнение к символам, приведенным в ГОСТ Р ЕН 12952-1, таблица 4-1, следует использовать символы, приведенные ниже в таблице 11.1-1.
Таблица 11.1-1
Символы
Символ | Описание | Единица | |
EN | ГОСТ Р | ||
ecti | srti | требуемая толщина на внутренней стороне гиба без прибавок в соответствии с рисунком 11.1-1 | мм |
ecto | srto | требуемая толщина на внешней стороне гиба без прибавок в соответствии с рисунком 11.1-1 | мм |
eti | sti | требуемая толщина на внутренней стороне гиба с прибавками | мм |
eto | sto | требуемая толщина на внешней стороне гиба с прибавками | мм |
r | фактический радиус гиба (по рабочему чертежу гиба) | мм | |
rb | rb | радиус гиба трубы в соответствии с рисунком 11.1-1 | |

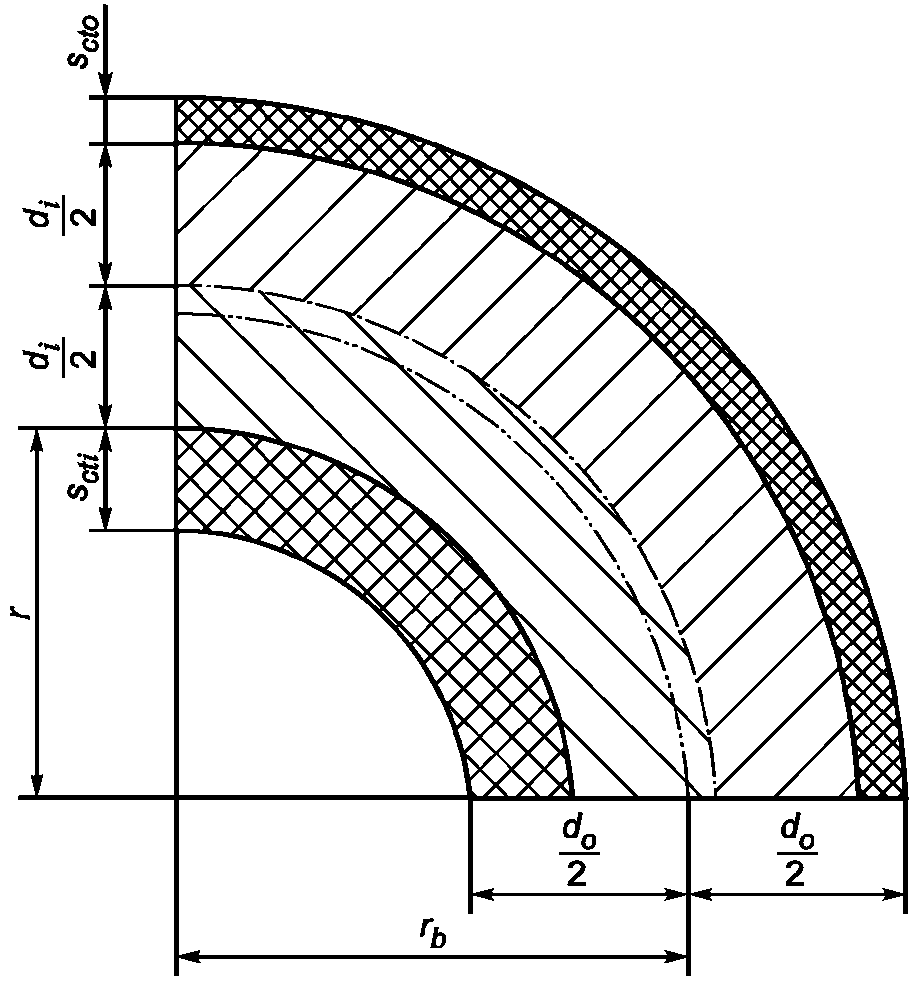

11.2.1. Требуемая толщина стенок с добавками
Требуемую толщину стенок прямой трубы с добавками вычисляют по формуле:
st = srt + c1 + c2. (11.2-1)
Плакирование, нанесенное для повышения устойчивости металла к износу, не следует рассматривать как часть толщины при расчете напряжений от давления.
Требуемую толщину стенки без прибавки для прямой трубы необходимо определять в соответствии с приведенным ниже уравнением:
или для
(труба без отверстий)
(труба без отверстий)
или
(11.2-4)и для
где
- коэффициент прочности, определенный в 8.2.
- коэффициент прочности, определенный в 8.2.11.2.3. Минимальная толщина
Значение st - c1 (номинальная толщина минус прибавка c1) не должна быть меньше, чем значение для минимальной толщины, указанное в таблице 11.2-1.
Примечание. Диаметры, использованные для расчетов, это номинальные диаметры, т.е. производственные допуски в эти диаметры не входят.
Таблица 11.2-1
Минимальная толщина для прямой трубы
Номинальный наружный диаметр | Минимальная толщина st - c1 |
<= 38 | 1,7 |
> 38 <= 51 | 2,2 |
> 51 <= 70 | 2,4 |
> 70 <= 76 | 2,6 |
> 76 <= 95 | 3,0 |
> 95 <= 102 | 3,3 |
> 102 | 3,5 |
Для выполнения требования НРК, который необходим в соответствии с положениями ГОСТ Р 55682.6, следует провести указанные ниже расчеты для гарантии того, что толщина трубы при сварке встык достаточна для нагрузок, развивающихся в ходе сварки:
(11.2-6)или
, (11.2-7)где smin - минимально требуемая толщина для трубы при сваривании встык;
FQ - осевые силы, действующие на сварку, выполненную по окружности, которые спровоцированы силами, дополнительными по отношению к давлению;
для 100-процентного НРК;
для 10-процентного НРК.11.3.1. Общие положения
Если трубы предстоит гнуть, то на стадии конструирования во внимание необходимо принимать нижеизложенные требования.
11.3.2. Требуемая толщина стенки с прибавками
Требуемая толщина стенок для гибов и колен должна быть равной:
- по внутреннему радиусу:
sti = srti + c1 + c2 (11.3-1)
- по внешнему радиусу:
sto = srto + c1 + c2 (11.3-2)
11.3.3. Требуемая толщина стенки без прибавок

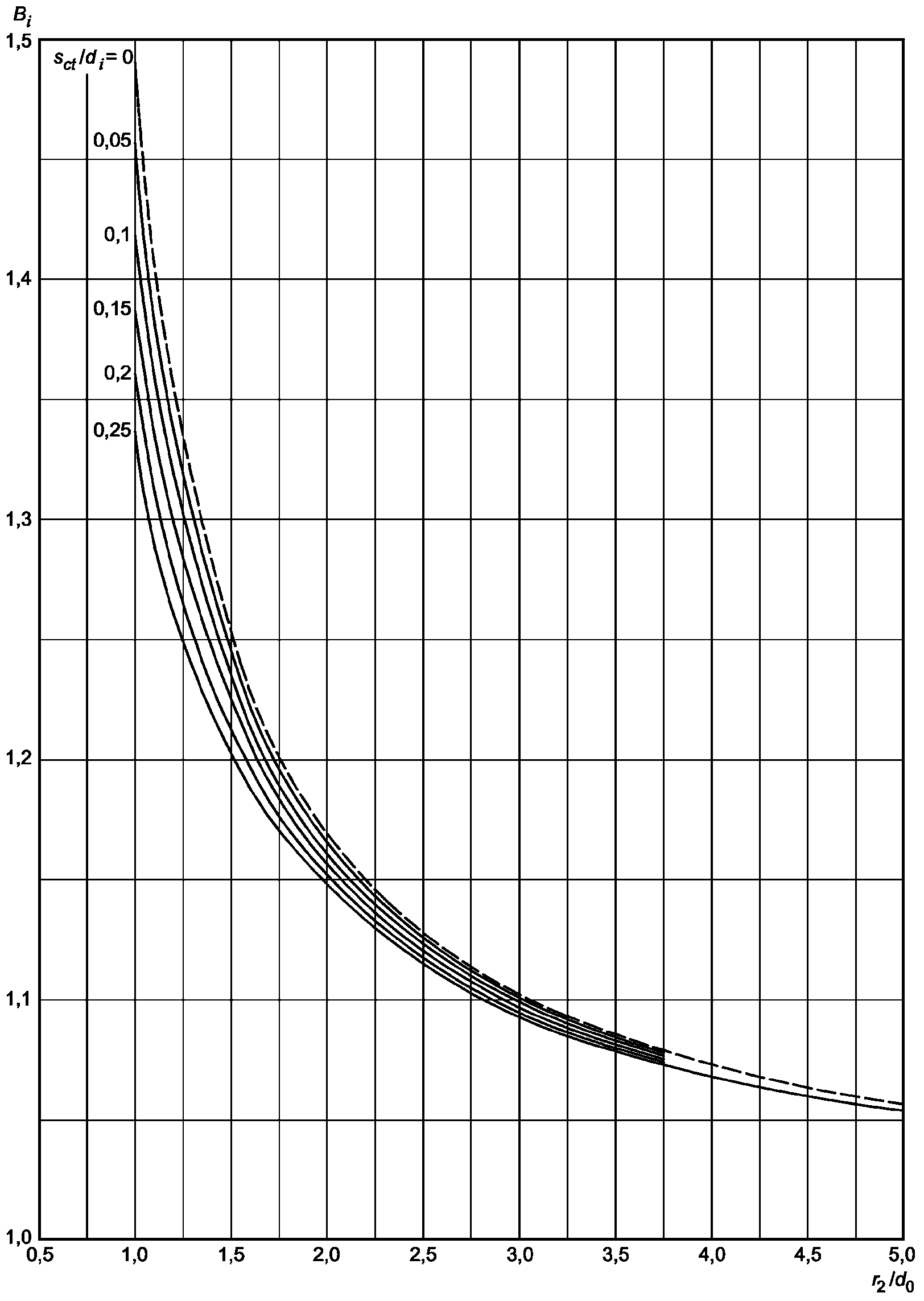

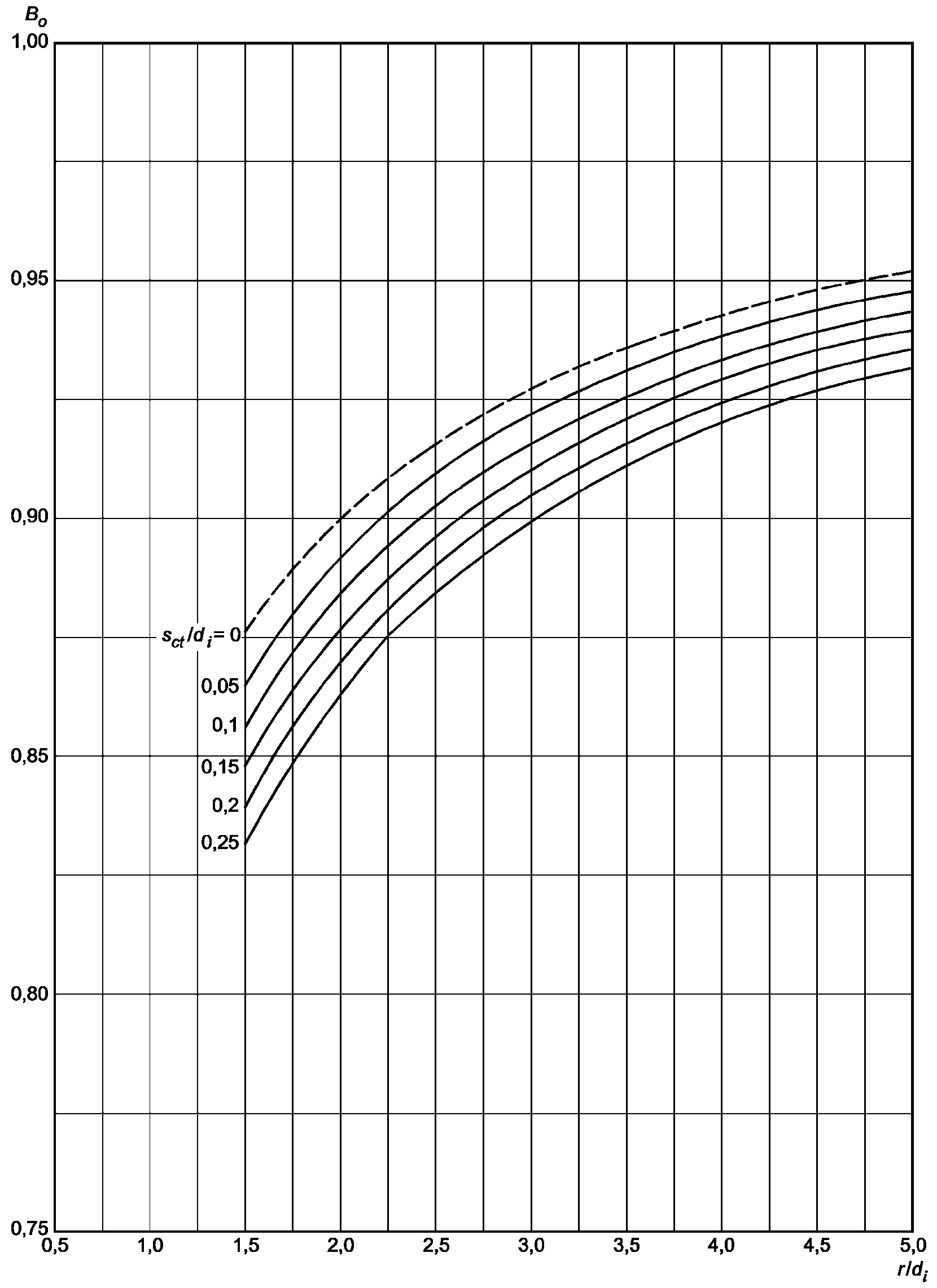

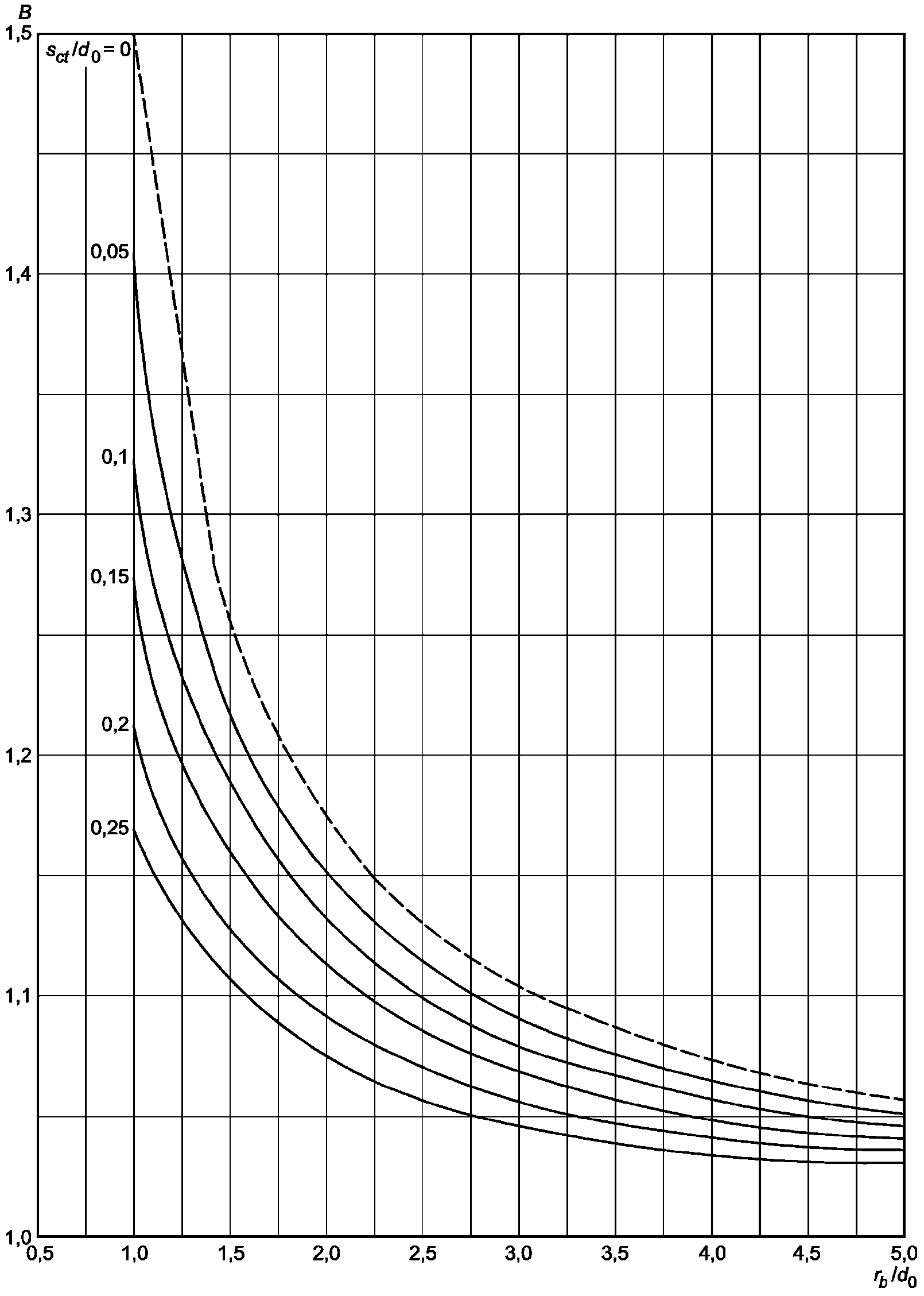

Если не проводить более точный расчет в соответствии с Приложением A настоящего стандарта, то требуемая толщина стенки без прибавок для гибов и колен не должна быть меньше следующих величин:

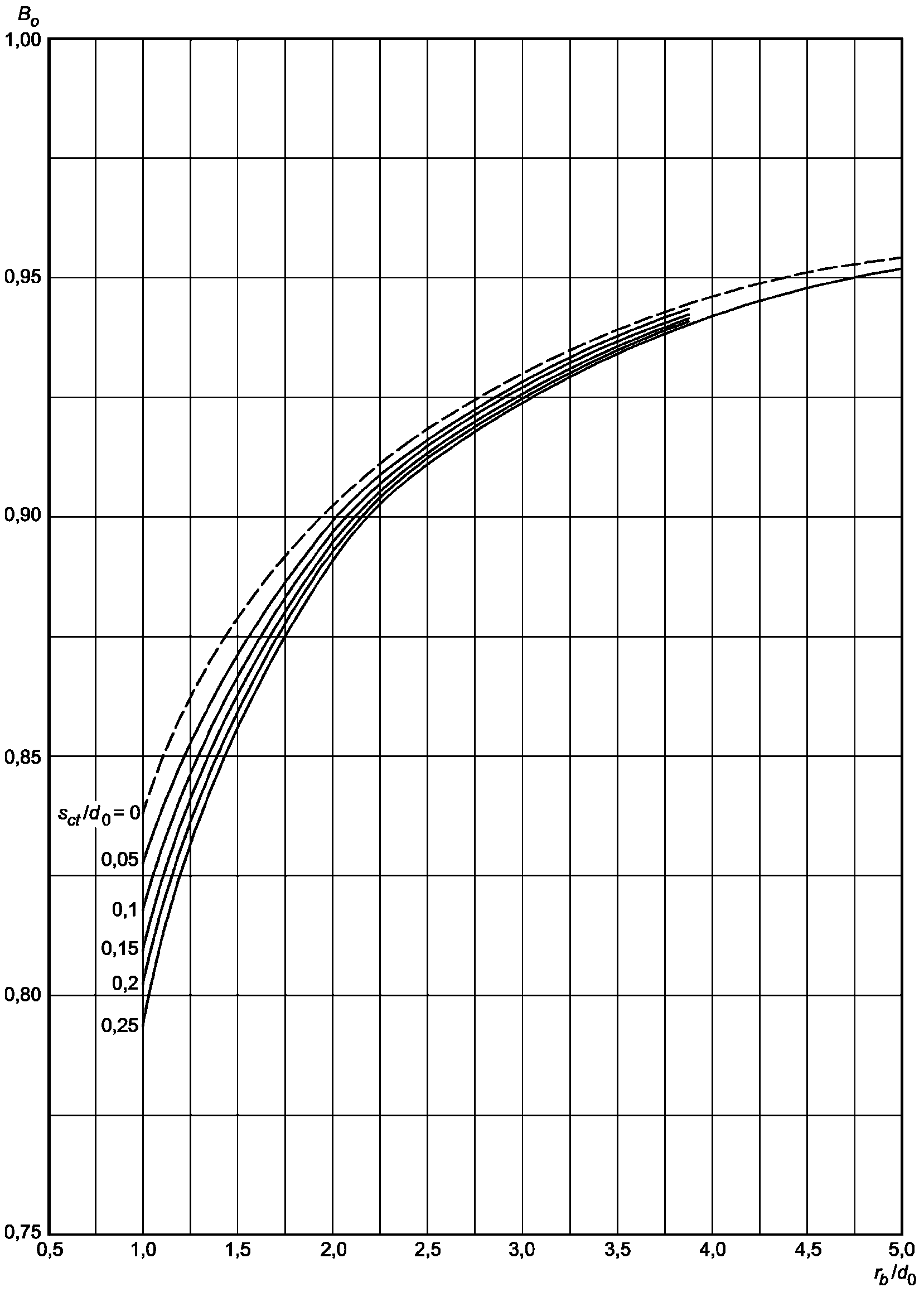

- для внешнего радиуса наружной образующей:

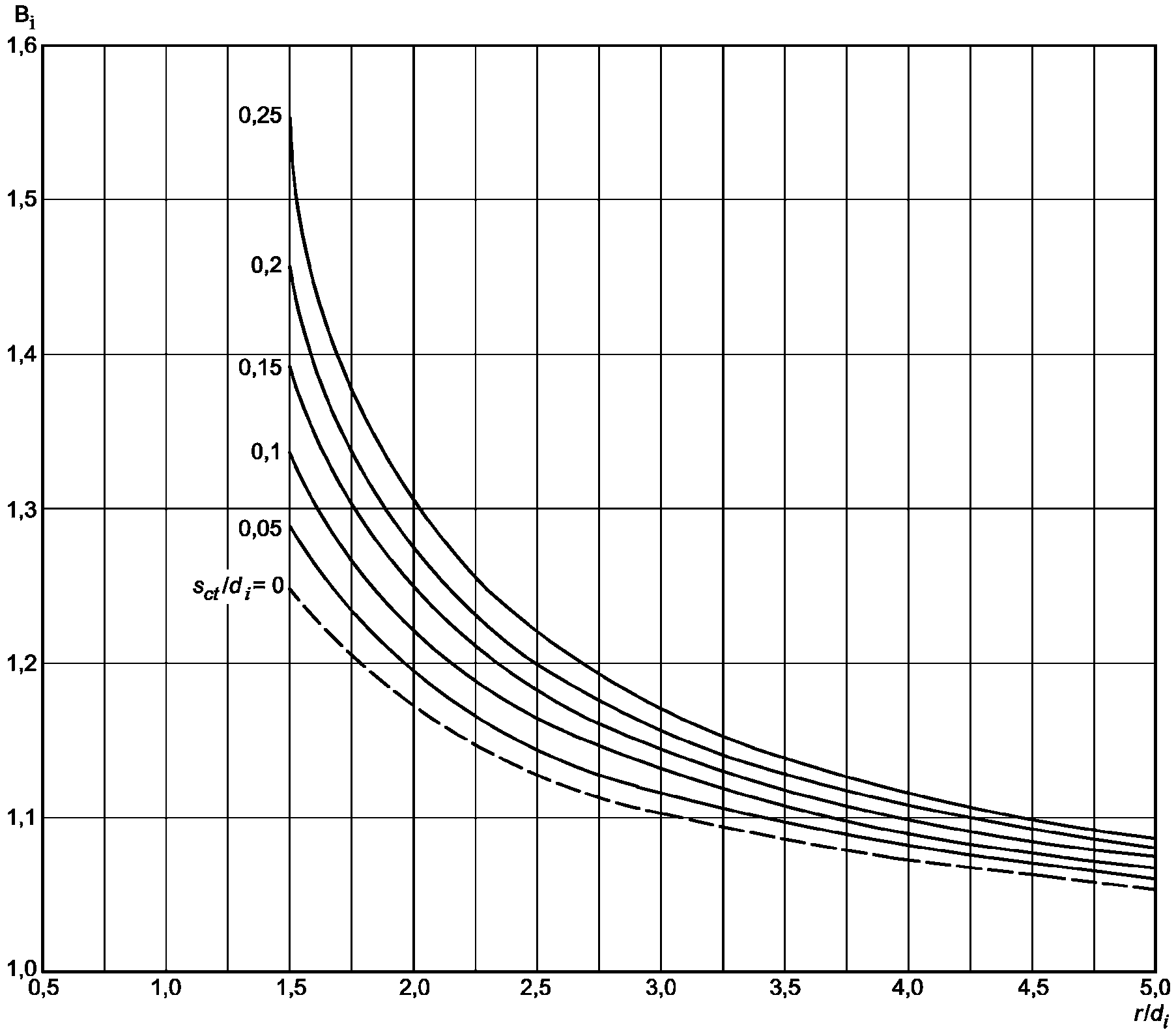

, (11.3-3)- для внутреннего радиуса внутренней образующей:
, (11.3-4)где rb - расчетный радиус гиба в соответствии с (A-10);
rb = r - 0,5(srto + srti);
srt - требуемая толщина стенки прямой трубы в соответствии с 11.2.2.
Как показывает практика, расчеты, позволяющие определить утолщение по внутреннему радиусу гиба трубы, как это следует из уравнения (11.3-4), проводить необязательно, если диаметр трубы <= 80 мм.
11.3.4. Овальность сечения трубы в месте изгиба
Овальность сечения трубы в месте изгиба
описана выражением:
описана выражением:
, (11.3-5)где
- максимальный внешний диаметр, измеренный в середине изогнутого участка;
- максимальный внешний диаметр, измеренный в середине изогнутого участка;
- минимальный внешний диаметр, измеренный в том же поперечном сечении, что и
.Величина
не должна выходить за пределы, установленные в ГОСТ Р 55682.5, 7.3.7.
не должна выходить за пределы, установленные в ГОСТ Р 55682.5, 7.3.7.11.4.1. Общие положения
Трубы должны быть подобраны таким образом, чтобы весь трубопровод обладал гибкостью, достаточной для того, чтобы компенсировать собственное расширение и расширение, соединяющее его с единой системой оборудования.
Следует также учитывать дополнительные нагрузки, возникающие в конструкции из-за ответвлений от барабана, коллекторов и т.д., в соответствии с 7.5.
11.4.2. Анализ
Анализ гибкости необходим в том случае, если существуют сомнения относительно способности системы удовлетворять упомянутым требованиям по гибкости. Способ выполнения такого анализа приведен в [4].
Решение о необходимости выполнения такого анализа принимает разработчик, он же является и ответственным за его проведение, если только весь трубопровод не удовлетворяет одному из следующих критериев:
a) трубопровод дублирует успешно работающий участок установки или замещает систему с хорошим послужным списком;
b) трубопровод можно адекватно сопоставить системе, которая ранее уже была успешно проанализирована.
Примечание. Трубы могут быть подвергнуты предварительному напряжению (холодный натяг) для уменьшения концевых эффектов, возникающих при нагревании во время работы, а также понижения уровня термических напряжений (рекомендуемые способы см. в [4]).
11.5.1. Общие положения
Когда к трубам для снижения напряжений в них, возникающих от внешних нагрузок, приваривают структурную технологическую оснастку, такую, как тяги и кронштейны (см. 5.9), материал, используемый для оснастки и сварного шва, должен соответствовать окружающей среде и быть сочетаемым с материалом трубы.
Сварной шов должен быть непрерывным и идти вокруг всего элемента оснастки без разрывов, за исключением ситуации, когда приходится иметь дело с U-образным профилем в соответствии с рисунком 11.5-1e).
a) элемент оснастки, привариваемый к трубе (сечение)
b) симметричная вертикальная поддержка
для горизонтальной трубы
c) поддержка для вертикальной трубы
d) вертикальная поддержка для изогнутой трубы
оснастки, прикрепляемые к трубам
Толщина сечения такого элемента оснастки, измеренная вдоль окружности трубы, не должна превышать одну четвертую диаметра трубы в точке соединения с трубой.
Примечание. Рисунок 11.5-1 приведен с иллюстративными целями, чтобы показать типовые подробности для прояснения конструктивных требований.
11.5.2. Элементы оснастки, привариваемые к гибам труб
Когда структурную технологическую оснастку приваривают к гибам, следует с помощью расчета убедиться в том, что напряжения, вызванные остаточными нагрузками, не выходят за разрешенные пределы. Это можно сделать с помощью анализа напряжений, подчиняющегося критериям, указанным в [1] или [4], либо документально обосновать очевидность удовлетворительного состояния конструкции, сославшись при этом на опыт работы подобных конструкций.
11.5.3. Протяженность участка с оснасткой
Если оснастка приварена на прямом участке трубы, то протяженность этого участка, измеренная в направлении вдоль оси трубы, должна соответствовать требованиям 11.5.4 и 11.5.5, либо ее следует определить в результате проведения анализа напряжения, согласующегося с критериями, изложенными в [1] или [4], либо документально обосновать очевидность удовлетворительного выбора длины, сославшись при этом на опыт работы подобных конструкций.
11.5.4. Допустимая интенсивность радиальных нагрузок

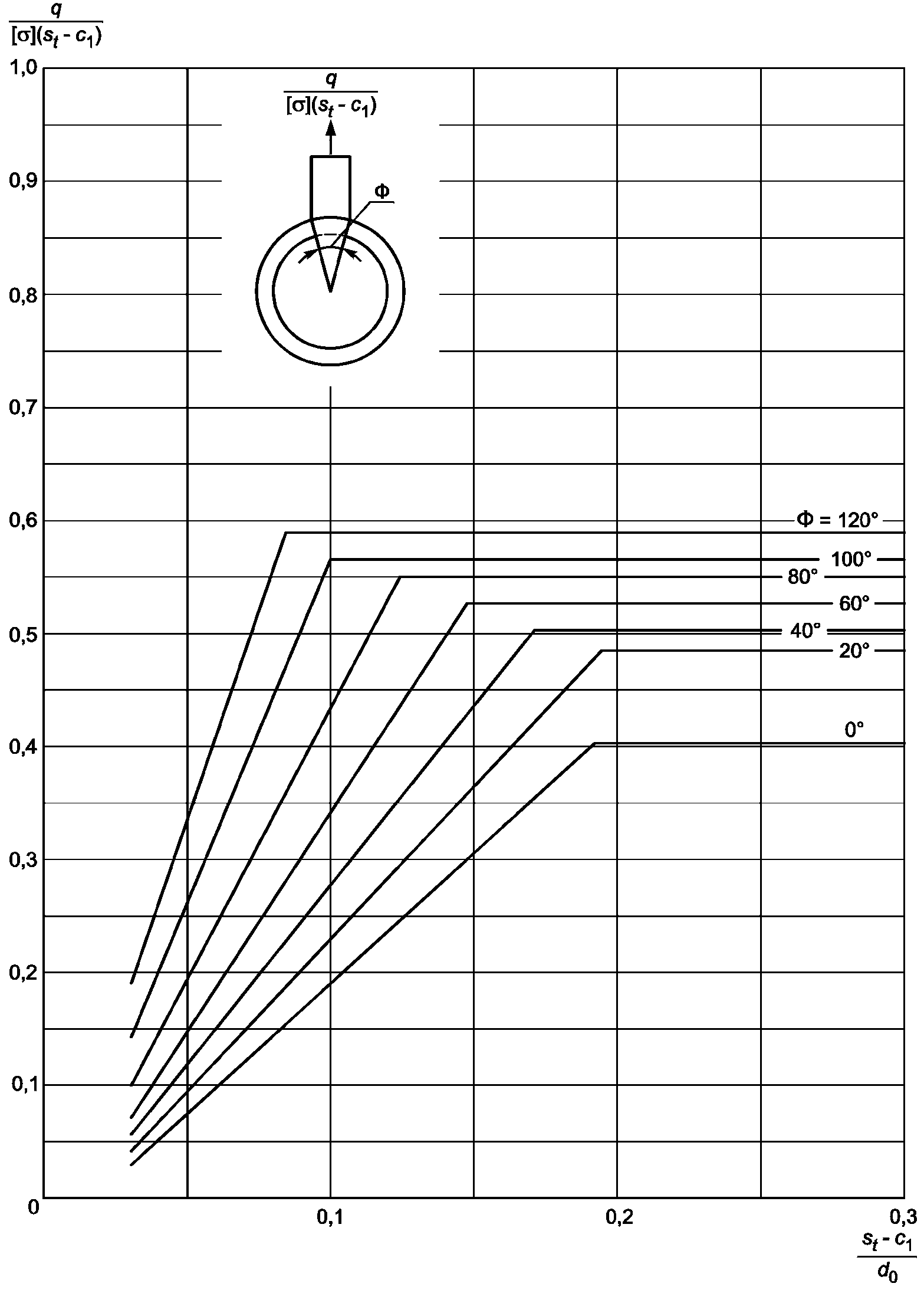

Величина радиальных нагрузок не должна превышать значение, указанное на рисунке 11.5-2 (для нагрузки растяжения) или на рисунке 11.5-3 (для нагрузки сжатия структурной технологической оснастки).

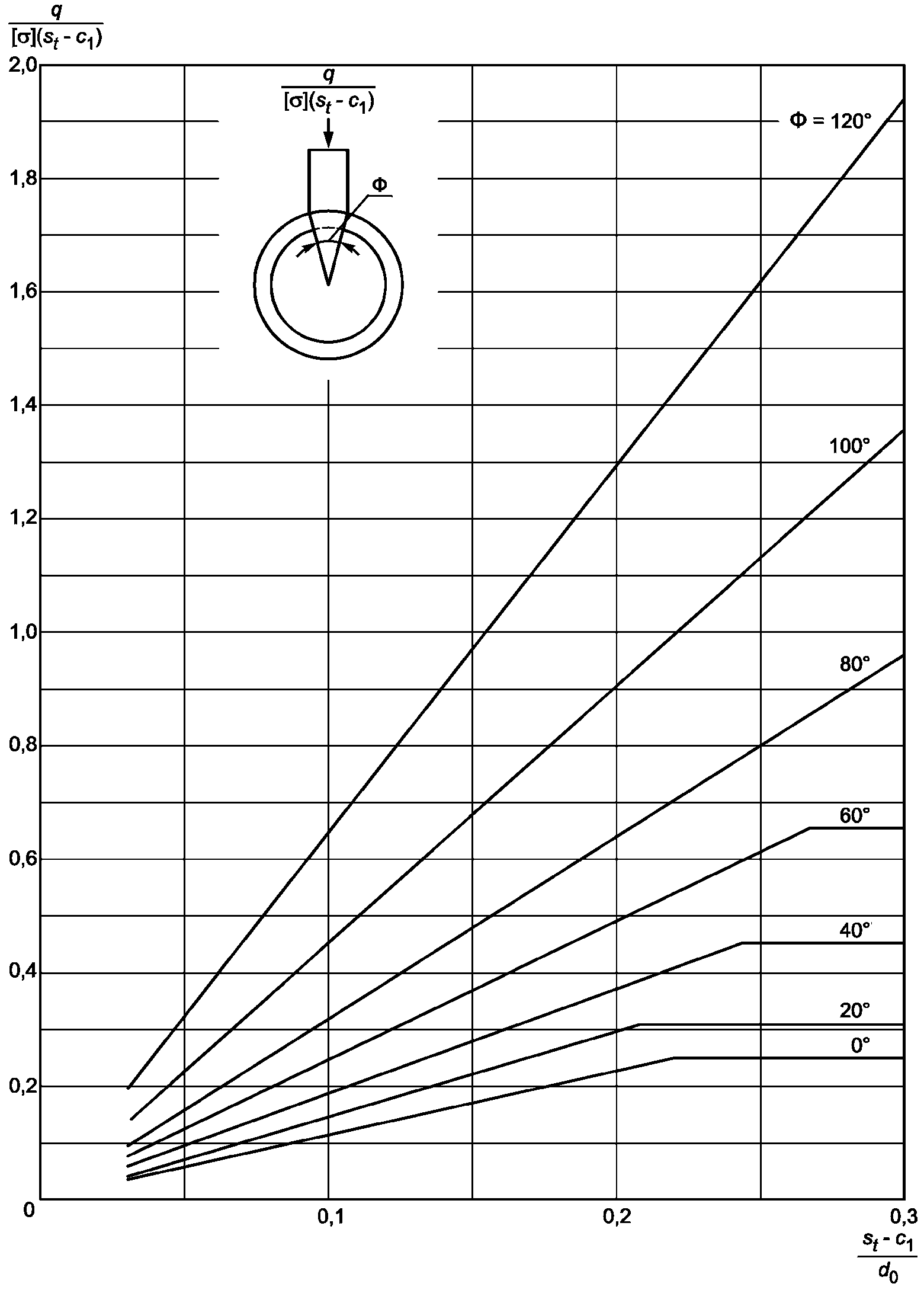

для структурной технологической оснастки
для структурной технологической оснастки
При этом:
Q - наибольшая интенсивность радиальной нагрузки, Н/мм;
- допускаемое напряжение материала трубы по 11.1, Н/мм2;srt - расчетная толщина трубы, т.е. номинальная толщина минус прибавка, мм;
d0 - наружный диаметр трубы, мм;
Ф - центральный угол, охватывающий участок окружности трубы, прикрепленной к ней структурной технологической оснасткой (рисунок 11.5-1).
Для структурной технологической оснастки, приваренной продольно вдоль трубы, наибольшую нагрузку от растяжения и сжатия, действующую в радиальном направлении, необходимо рассчитывать по следующему уравнению:
, (11.5-1)где F - нагрузка, которая приходится на конструктивный элемент, Н;
e - эксцентричность линии, по которой действует нагрузка F в районе линии присоединения, мм;
FR - радиальная составляющая нагрузки F, Н;
L - протяженность участка прикрепления, мм.
Примечание. Если имеет место эксцентрично направленная нагрузка, то может понадобиться проверка интенсивности обеих нагрузок: растяжения и сжатия, действующих на противоположных концах конструктивного элемента. F, R и q имеют знак "плюс" при растяжении и "минус" при сжатии.
11.5.6. Прочность сварных швов
При расчетах прочности сварных швов для структурной технологической оснастки допустимое расчетное напряжение должно соответствовать напряжению в более слабом звене структурной технологической оснастки или трубы, умноженному на коэффициент снижения прочности сварного шва,
, который равен:
, который равен:0,7 - для угловых сварных швов;
0,75 - для сварных швов с частичным проваром (вместе с накладываемыми угловыми сварными швами или без них);
1,0 - для швов с полным проваром.
Зону приложения нагрузок у сварного шва принимают равной толщине шва, умноженной на его длину. Для того чтобы рассчитать напряжения, толщину шва следует брать равной:
a) 0,7 от длины катета углового сварного шва;
b) глубине выборки для сварных швов с частичным проваром;
c) толщине структурной технологической оснастки при сваривании швом с полным проваром.
Для сложных швов эффективная толщина шва равна сумме толщин, составляющих шов участков.
11.6. Подгонка и соединение обогреваемых труб
11.6.1. Подгонка труб
Подгонку труб к барабану или коллектору необходимо выполнять в соответствии с ГОСТ Р 55682.5, пункты 8.11 или 9.4.
11.6.2. Соединение обогреваемых труб
Соединение обогреваемых труб следует выполнять стыковыми сварными швами в соответствии с ГОСТ Р 55682.5, пункт 8.11. Применение резьбовых муфт, сварных муфт, фланцевых и резьбовых соединений недопустимо.
11.7. Соединение необогреваемых труб
11.7.1. Общие положения
Необогреваемые трубы следует соединять сваркой или с помощью встроенных фланцев стыковыми сварными швами на сварных муфтах или посредством резьбовых вваренных с уплотнением муфт. Применение резьбовых фланцев и приваренных муфт недопустимо. Фланцы не следует использовать в тех местах, где на болты могут воздействовать продукты сгорания (см. также ГОСТ Р 55682.5, пункты 8.11 и 9.4).
11.7.2. Соединение на фланцах и свинчивание
Соединение на фланцах и свинчивание для ординарных фланцевых болтовых соединений необходимо выполнять в соответствии с [5] или [6]. Для наваренных фланцев глубину провара сварного шва и тип фланцев необходимо подбирать в соответствии с [5] или [6]. Подбор прокладок (например, по материалу и по размерам) необходимо осуществлять для того, чтобы эффективность прокладки и напряжения, развивающиеся при уплотнении, согласовывались с требованиями, предъявляемыми к фланцам и к свинчиванию.
Примечание. Возможно применение соединений и фланцев специальных типов, при этом должно быть доказано их соответствие расчетным условиям.
11.7.3. Соединения, сваренные встык
Сваривание соединений стыковым швом необходимо выполнять в соответствии с ГОСТ Р 55682.5.
11.7.4. Соединения на сварных муфтах
Соединения на сварных муфтах следует выполнять в соответствии с 8.5.2.
11.7.5. Резьбовые или резьбовые и приваренные с уплотнением соединения
Резьбовые или резьбовые и приваренные с уплотнением соединения необходимо выполнять в соответствии с положениями 8.5.2.
12.1. Гидравлическое испытание под давлением для определения величины допустимого внутреннего давления
12.1.1. Общие положения
Положения настоящего раздела применимы к узлам и деталям, для которых неприменимы общие правила по расчету, а также в ситуациях, когда прочность узла, работающего под давлением, невозможно точно рассчитать или теоретический подход к анализу напряжений неприемлем.
Упомянутые требования не следует применять в отношении узлов, на которые воздействуют значительные циклические нагрузки, как это определено в 5.5, или они работают в таких условиях, когда критичными становятся характеристики материала по ползучести либо в дополнение к внутреннему давлению на них могут действовать иные значительные нагрузки. В таких ситуациях необходимо проводить соответствующие испытания, включающие указанные эффекты.
Для всех испытаний должны быть разработаны программы и включены в аттестационные документы на установку. Аттестация должна быть получена до проведения испытаний.
Этот способ следует применять только для материалов, обладающих достаточной вязкостью, и для конструкций, для которых истирание не является критерием разрушения.
Для проведения такого испытания необходимо изготовить узел в натуральную величину, этот узел должен быть пригодным для гидравлического испытания под давлением. Узел конструктивно должен быть пригодным к проведению измерений в достаточном количестве точек. Это даст гарантию, что все критические области можно надлежащим образом осмотреть и обмерить.
Гидравлическое испытание под давлением должно быть организовано таким образом, чтобы имелась возможность постепенно повышать давление до появления первых признаков значительной общей пластической деформации. При появлении признаков пластической деформации испытание следует прекратить и замерить давление, при котором упомянутая деформация возникла. Это значение давления pty следует использовать в уравнении (12.1-1) для определения допустимого рабочего давления pc испытуемого узла.
Примечание. Выражение "значительная общая пластическая деформация" применимо к таким типам пластической деформации, при использовании которых значительные участки испытуемого узла переходят за точку текучести для данного материала. Это выражение неприменимо там, где пластическая деформация возникает при первом приложении давления во время испытания, потому что она может быть вызвана перераспределением напряжений в точках их концентрации.
Испытание можно прервать до начала появления пластической деформации, если давление гидравлического испытания уже достигло значения pty, эквивалентного требуемому значению рабочего давления pc, рассчитанному путем преобразования уравнения (12.1-1).
Допустимое рабочее давление рассчитывают по уравнению:
где
- поправочный коэффициент на коррозию, эрозию и износ.
- поправочный коэффициент на коррозию, эрозию и износ.
если в стенке узла имеют место изгибные напряжения, сказывающиеся на прочности, или:
, (12.1-3)если решающее значение имеет мембранное напряжение,
где
- коэффициент, который введен для учета разницы между условиями при оценке и испытании.
- коэффициент, который введен для учета разницы между условиями при оценке и испытании.
, (12.1-4)где smin - минимальная расчетная толщина стенки в критичном для конструкции месте;
sa - действительная толщина испытуемого узла, измеренная перед проведением испытания в том же месте, что и smin;
- расчетное напряжение при оценочных условиях (в соответствии с 6.3);pty - калибровочное давление, по достижении которого испытание прекращают;
- средняя величина напряжения предела текучести при комнатной температуре, полученная усреднением в экспериментах по растяжению образцов.Этот способ можно применять ко всем материалам.
Для проведения контрольных испытаний на разрушение необходимо подготовить полноразмерный образец исследуемого изделия. Испытуемый образец нагружают гидравлическим давлением до полного разрушения и записывают значение давления, при котором это разрушение произошло. Допустимое рабочее давление определяют по формуле:
, (12.1-5)где
; (12.1-6)
- тот же коэффициент, что и в уравнении (12.1-2);pc - допустимое рабочее давление;
ptB - давление, при котором произошло разрушение образца;
Rm - средняя величина предела прочности, полученная усреднением в экспериментах по растяжению образцов с доведением до разрушения.
12.2.1. Общие положения
Приведенные в настоящем разделе методы применимы для расчета узлов, для которых отсутствуют правила расчета или надежность которых не может быть определена с помощью уравнений, приведенных в этой части настоящего стандарта.
12.2.2. Методы
Далее при расчете нужно использовать следующие методы:
a) метод сил;
b) метод конечных разностей;
c) метод конечных элементов.
12.2.3. Оценка напряжений
Оценку напряжений следует выполнять в соответствии с [1].
13.1. Общие положения
13.1.1. Методика
Когда узлы, работающие под давлением, в рабочем режиме подвержены значительным переменным нагрузкам, как это описано в 13.1.2, необходимо выполнить оценочный анализ усталости, опираясь на положения пункта 13.3.
При необходимости проведения анализа усталости следует рассчитать переменные напряжения в соответствии с 13.1.3. Усталостное разрушение нужно рассчитывать с использованием Приложения B настоящего стандарта и оценочных критериев, приведенных в 13.1.4.
Результаты данного анализа могут лишь до некоторой степени использовать для оценки срока службы. Для получения более точных прогнозов относительно срока службы существуют и более сложные методы, например метод конечных элементов.
Для узла с изолированными отверстиями диаметром, не превышающим 20 мм, усталостный анализ проводить необязательно.
Ряд различных переходных процессов, таких как пуски котла и изменения его нагрузки в процессе эксплуатации, должен быть указан заказчиком для производителя. Если этих указаний производителю не поступало, то котел необходимо проектировать и изготавливать в расчете на 2000 холодных пусков; границы для усталостного разрушения задают в соответствии с 13.1.4.
Во время эксплуатации узлы, работающие под давлением, подвержены действию циклических или повторяющихся напряжений (см. рисунок B-1), вызванных переменными нагрузками, они действуют совместно в течение всего срока службы, что и приводит к усталостному растрескиванию. Усталость складывается из действий различных нагрузок, т.е. от последовательности хорошо определенных нагрузок, которая может повторяться во время эксплуатации. Реальная оценка усталостных нагрузок - это ключ к расчету накопления усталости. Таким образом, рассмотрение нагрузок при оценке усталости должно обеспечивать получение верхней оценочной границы для переменных нагрузок, действующих на котел или на его узлы в течение всего времени службы.
Источники переменных нагрузок, действующих на котел или на его узлы, необходимо идентифицировать. Следует принимать во внимание все рабочие источники или источники из окружающей среды, которые могут воздействовать на котел при всех возможных вариантах его использования и на протяжении всего срока службы.
Примерами источников таких нагрузок могут быть:
a) колебания давления (в том числе и во время испытаний);
b) перепады температуры;
c) сопротивление расширению или сжатию при нормальных вариациях температуры;
d) усиленные вибрации;
e) вариации внешних нагрузок.
Действие усталостных нагрузок может быть представлено по истории нагружения, т.е. по вариациям нагружения в данной точке котла при воздействии усталостных нагрузок (см. рисунок B-3).
В 13.4 приведен приближенный, но приемлемый способ расчета переменных напряжений, вызванных действиями давления и температуры в зонах перехода от цилиндра к цилиндру и от цилиндра к сфере. Напряжения, рассчитанные таким способом, можно использовать в Приложении B, даже без учета коэффициентов влияния надреза в B.5.
Для более точного анализа необходимо выполнить подробнейший анализ напряжений.
Историю действия циклических нагрузок следует разбить на n1 циклов, в каждом из которых имеют место размах напряжений
, амплитуда напряжений
и эталонная температура
; на n2 циклов, в каждом из которых имеют место размах напряжений
, амплитуда напряжений
и эталонная температура
и т.д. По каждому набору данных n,
,
и t* следует применять Приложение B для того, чтобы определить максимально допустимое количество циклов [N].
, амплитуда напряжений и эталонная температура ; на n2 циклов, в каждом из которых имеют место размах напряжений , амплитуда напряжений и эталонная температура и т.д. По каждому набору данных n, , и t* следует применять Приложение B для того, чтобы определить максимально допустимое количество циклов [N].Накопление усталости необходимо оценивать с помощью гипотезы о линейном суммировании повреждаемости:
. (13.1-1)Эта сумма не должна превышать единицу, если имеет место усталостная нагрузка. Когда это не так и предполагается 2000 холодных пусков, коэффициент использования должен быть не больше 0,4.
13.2. Символы и сокращения
В дополнение к символам, приведенным в ГОСТ Р ЕН 12952-1, таблица 4-1, следует использовать символы, приведенные в таблице 13.2-1.
Таблица 13.2-1

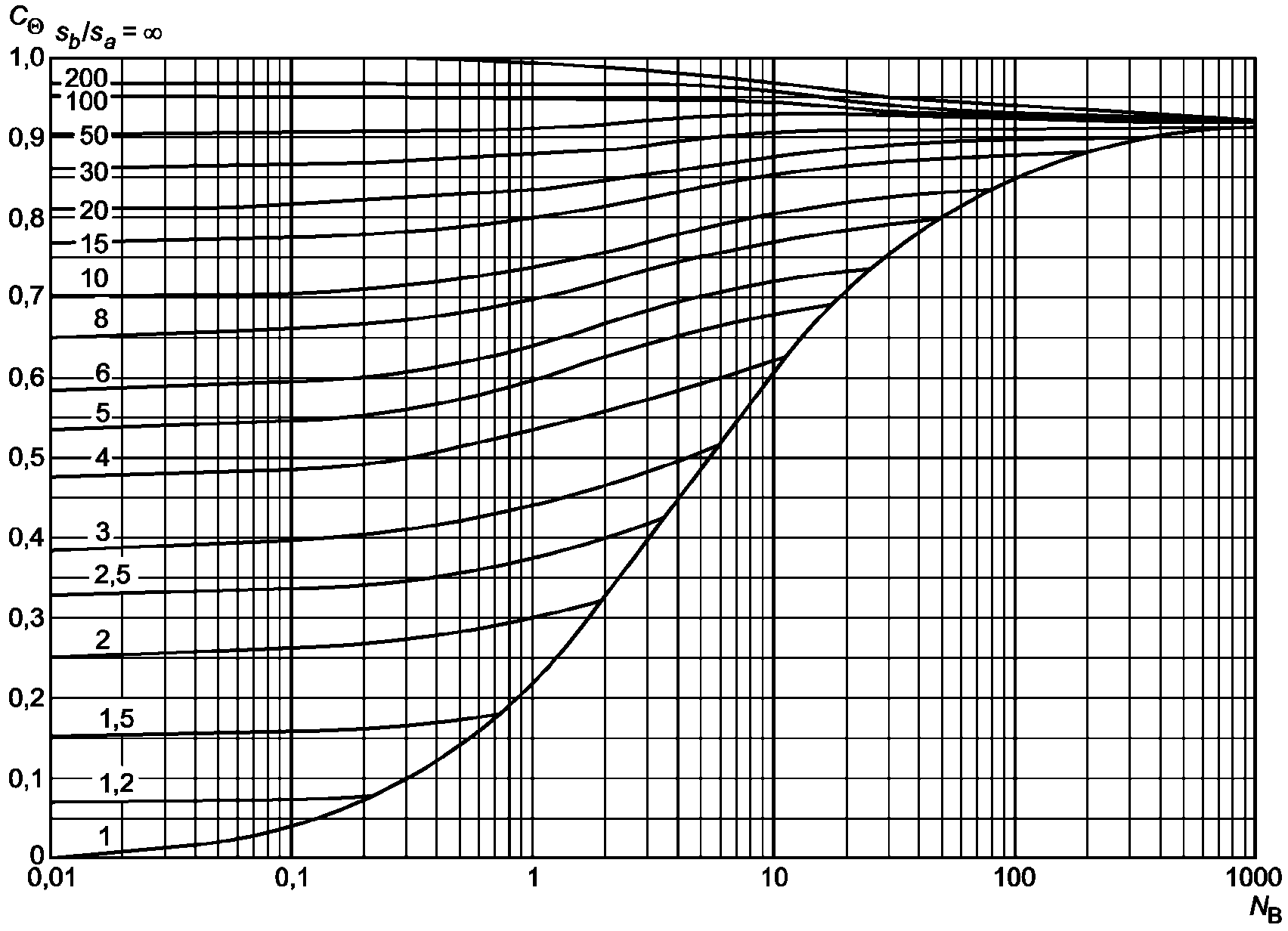

Символ | Описание | Единица | |
EN | ГОСТ Р | ||
B | B | коэффициент по рисунку 13.3-2 или 13.3-3 | °C |
Cv | Cv | коэффициент по рисунку 13.3-6 | |
 |  | коэффициент по рисунку 13.3-5 | |
cp | cp | средний удельный нагрев металла при переходной температуре | Дж/кгK |
Dth | a | коэффициент температуропроводности металла  (см. 5.5 примечание D, D3.4) | м2/с |
 | sсред | средняя толщина в рассматриваемой точке | мм |
es | smin | меньшая толщина при изменении толщины | мм |
el | smax | большая толщина при изменении толщины | мм |
emb | smb | средняя толщина стенки штуцера, измеряемая при возможности | мм |
ems | sms | средняя толщина стенки основного корпуса, измеряемая при возможности | мм |
f1, f2, f3 |  ,  ,  | главные напряжения | Н/мм2 |
fтанг |  | напряжение, тангенциальное по отношению к основному корпусу и тангенциальное по отношению к штуцеру | Н/мм2 |
fтанг.p |  | доля напряжения от давления в  | Н/мм2 |
fтанг.t |  | доля напряжения от температуры в  | Н/мм2 |
fax |  | напряжение, аксиальное по отношению к основному корпусу | Н/мм2 |
Fрад |  | напряжение, радиальное по отношению к основному корпусу | Н/мм2 |
 |  | минимальное и максимальное значения для  во время работы | Н/мм2 |
 |  | ||
 |  | ||
 |  | полный размах окружных (главных) напряжений | Н/мм2 |
 |  | размах окружных температурных напряжений | Н/мм2 |
 |  | амплитуда эталонного напряжения | Н/мм2 |
gs | gs | коэффициент для части диапазона температурного напряжения | Вт/м3K |
h |  | среднее значение коэффициента теплопередачи от рабочего тела к металлу в переходном режиме | Вт/м3K |
k |  | средняя теплопроводность металла в переходном режиме | Вт/мK |
NF | NF | число Фурье в конце переходного режима =  (см. примечание) | |
n | nk | количество циклов нагрузки данного типа, ожидаемых в ходе работы установки | |
N | [N]k | допустимое количество циклов данного типа | |
pmax | pmax | верхний уровень давления цикла нагрузки | Н/мм2 |
pmin | pmin | нижний уровень давления цикла нагрузки | Н/мм2 |
Tf | Tf | время, в течение которого изменяется температура рабочей среды | с |
t* | t* | эталонная температура цикла нагрузки | °C |
 |  | разность температур на стенке, определенная как усредненная по всей стенке температура минус температура на внутренней поверхности стенки | K |
 |  | изменение температуры между двумя стационарными режимами | K |
Vt | Vt | скорость изменения температуры | Kс-1 |
 | K | коэффициент концентрации напряжений | |
 | Kцил | коэффициент концентрации напряжений, вызванных давлением на отверстия в основном корпусе цилиндрической формы | |
asp | Ksp | коэффициент концентрации напряжений, вызванных давлением на отверстия в основном корпусе сферической формы | |
 | Kt | коэффициент концентрации напряжений, вызванных воздействием тепла | K-1 |
 |  | температурный коэффициент линейного расширения | |
 |  | коэффициент, зависящий от температуры | |
 |  | прибавка на форму для цилиндрической оболочки | |
 |  | прибавка на форму для сферической оболочки | |
 |  | плотность металла | кг/м3 |
 |  | коэффициент Пуассона | |
 |  | температура (см. 13.3-1) | °C |
 |  | разность температур (см. 13.3.4e) | K |
Примечание. Показанные единицы - это те единицы, которые обычно используют. Может потребоваться их преобразование, чтобы использовать их в безразмерных уравнениях. | |||
13.3.1. Общие положения
Усталостный анализ необязателен для узлов, подпадающих под положения 13.3.2 и 13.3.3. Если внешними нагрузками невозможно пренебречь, необходимо удовлетворить положения 13.3.4.
13.3.2. Материалы
Усталостный анализ влияния температурных напряжений необязателен для сварных соединений, которые соединяют материалы с близкими коэффициентами расширения. Материалы можно считать имеющими близкие коэффициенты расширения, если они подпадают под одно из следующих трех положений:
a) углеродистые или ферритные легированные стали (Cr < 3%);
b) высокохромистые стали;
c) аустенитные нержавеющие стали.
Если в более ранних экспериментах с подобными материалами, формами и схожими рабочими показателями можно доказать, что усталость будет незначительной при заданных условиях действия нагрузки, то дальнейшие расчеты не потребуются.
В усталостном анализе нет необходимости в том случае, если режим действия нагрузки отвечает всем условиям a) - f), а также при нестандартных эксплуатационных режимах, гидравлических испытаниях и т.п. В других случаях, кроме нижеперечисленных, усталостный анализ необходим:
a) узел был рассчитан под давление в соответствии с настоящим стандартом;
b) полное количество холодных пусков не превышает 3000. Другие пуски и изменения нагрузки, когда изменение давления превосходит 50% максимального рабочего давления, также должны классифицировать как холодные пуски;
c) общее количество пусков и изменений давления, когда изменение давления не превосходит 50% максимального рабочего давления, меньше 10000;
d) механические нагрузки на ответвление должны быть ограничены так, чтобы не превышалось граничное значение параметра
. Граничное значение меньше единицы, из этого следует требование обязательного выполнения уравнения (13.3-3):
. Граничное значение меньше единицы, из этого следует требование обязательного выполнения уравнения (13.3-3):
, (13.3-1)где
- это отношение полного напряжения, за исключением концентраций напряжений, вызванных механическими нагрузками, к величине
;
- это отношение полного напряжения, за исключением концентраций напряжений, вызванных механическими нагрузками, к величине ;
- допускаемое напряжение при температуре для расчетов, равной tc;M - полный момент, приложенный к ответвлению, Н/мм;
k - вычисляют по формуле:
, (13.3-2)где sms - средняя толщина основного корпуса, мм;
rmb - средний радиус ответвления, мм;
rms - средний радиус основного корпуса, мм;
e) разность температур между двумя близкими точками
(см. рисунок 13.3-1) при переходном режиме по типу b), рассмотренном выше, и
при переходном режиме по типу c), рассмотренном выше, удовлетворяет соотношению:
(см. рисунок 13.3-1) при переходном режиме по типу b), рассмотренном выше, и при переходном режиме по типу c), рассмотренном выше, удовлетворяет соотношению:

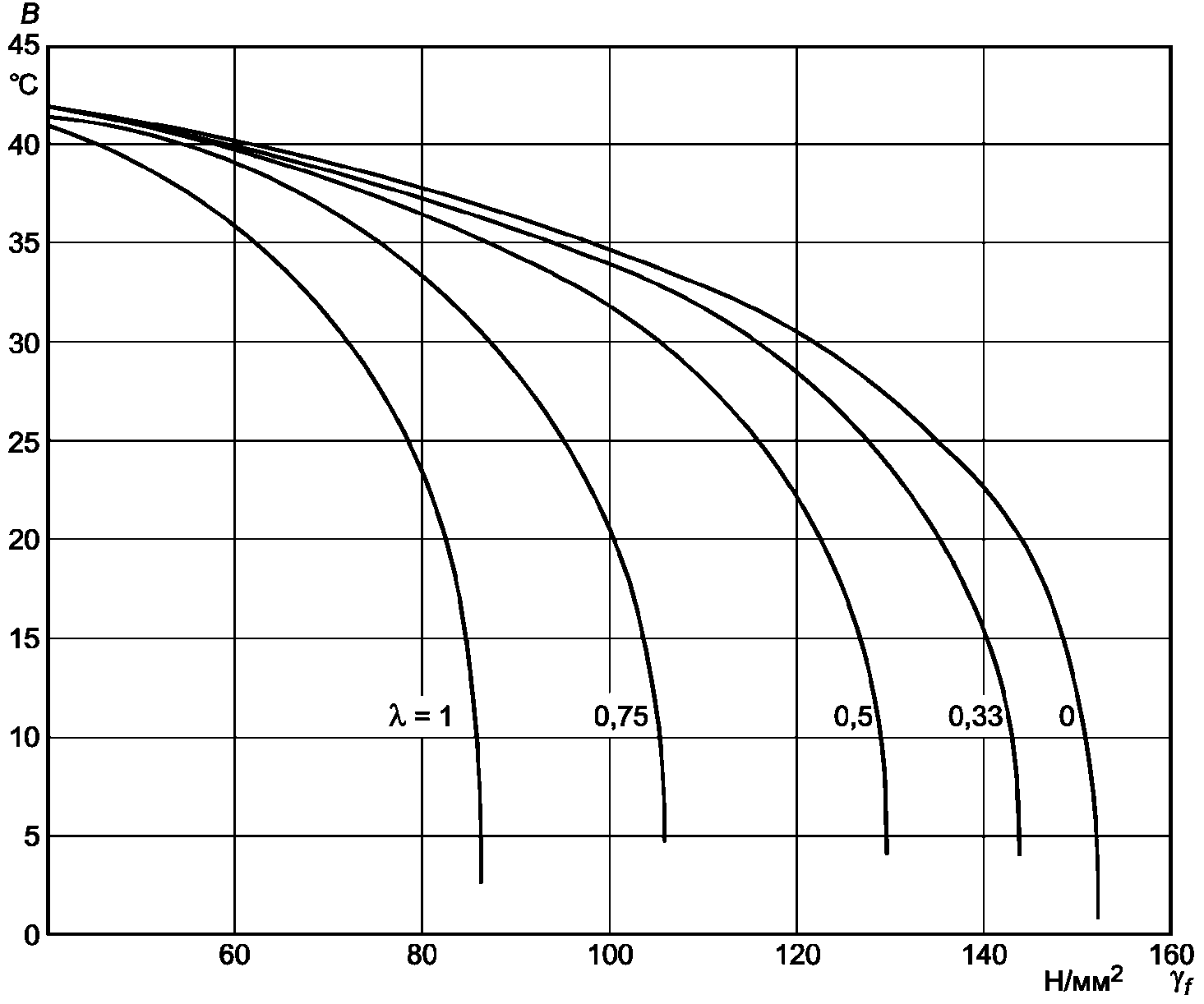

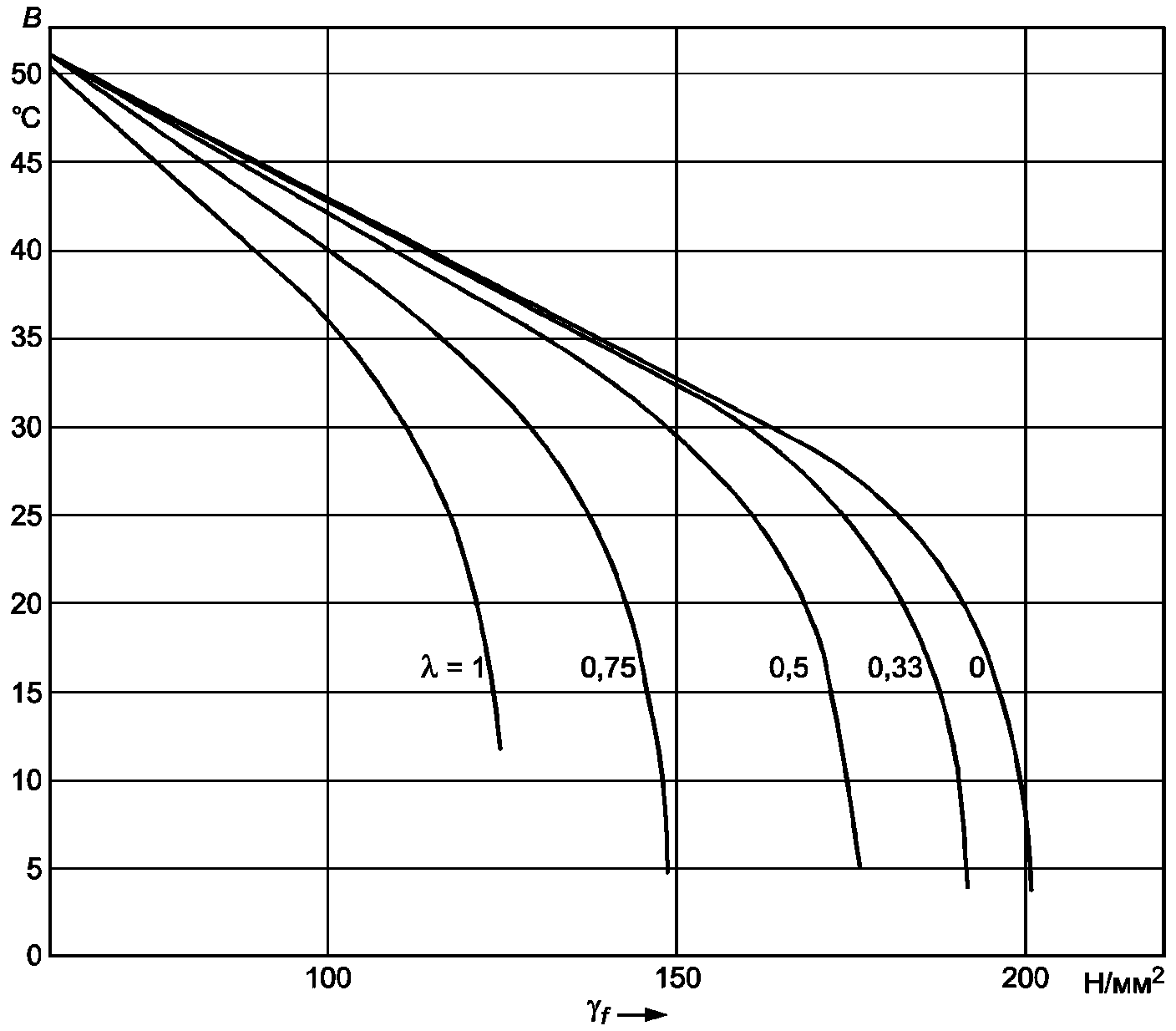

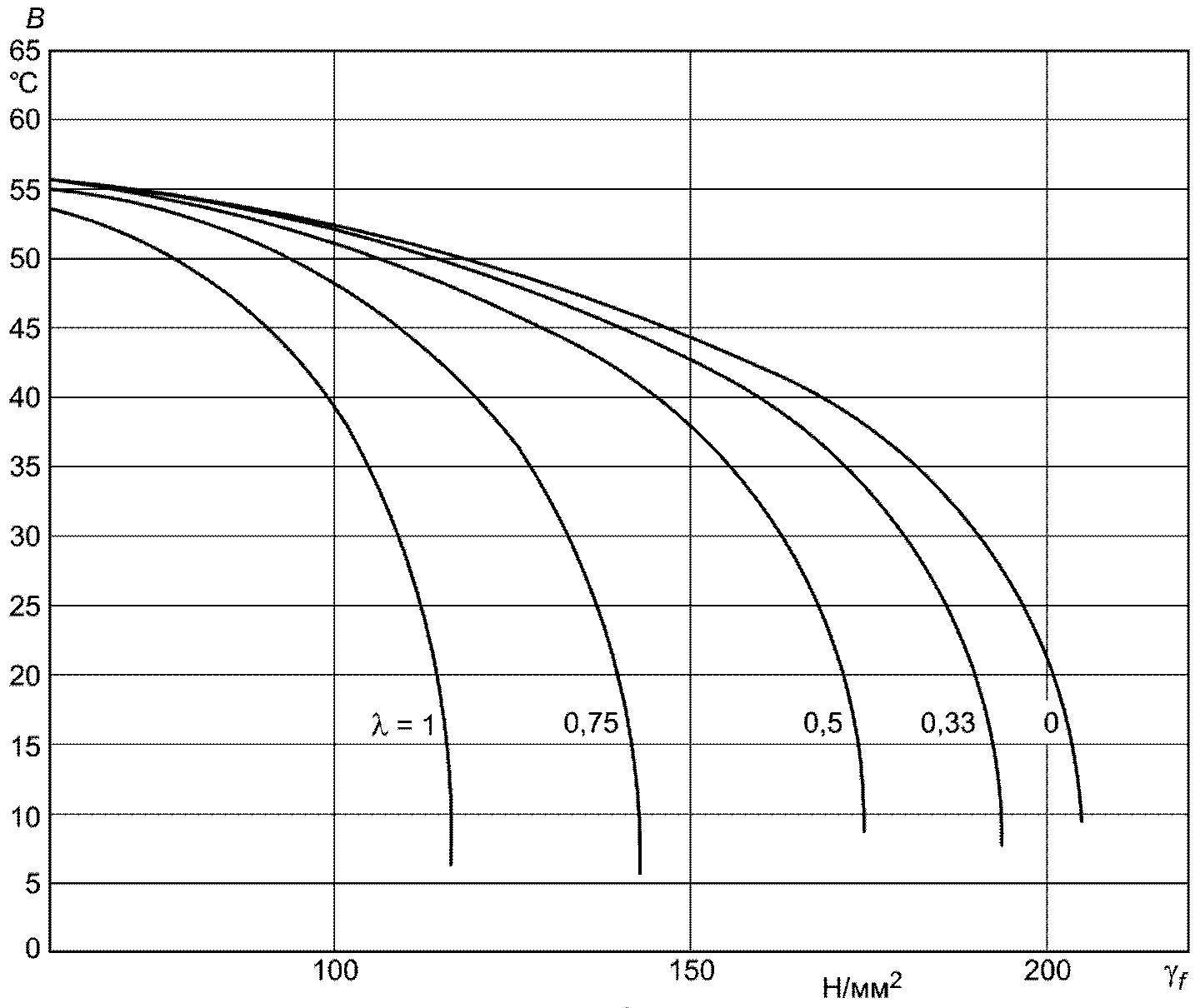

где B - задают по рисунку 13.3-2 (для углеродистых и ферритных сталей), по рисунку 13.3-3 (для аустенитных сталей), как функцию от параметра внешней нагрузки
(см. d), допускаемого напряжения
и зависящего от температуры коэффициента
.
(см. d), допускаемого напряжения и зависящего от температуры коэффициента .
и
- это средние температуры по всей стенке;
a) сварной шов с полным проваром
b) сварной шов с неполным проваром
легированных сталей
a) сварной шов с полным проваром
b) сварной шов с неполным проваром
нержавеющих сталей
Зависящий от температуры коэффициент
определяют по рисунку 13.3-4 как функцию от t*, эталонная температура приведена в Приложении B.
определяют по рисунку 13.3-4 как функцию от t*, эталонная температура приведена в Приложении B.
1 - углеродистые или ферритные легированные стали
2 - аустенитные нержавеющие стали
(
для температур меньших, чем 370 °C)
для температур меньших, чем 370 °C)Разность температур следует рассчитывать в соответствии с 13.3.5.
Две точки считают близко расположенными, если расстояние между ними не превышает
, где r - это средний, проведенный посередине толщины стенки радиус, sсред - это средняя толщина стенки на участке между рассматриваемыми точками (см. рисунок 13.3-1);
, где r - это средний, проведенный посередине толщины стенки радиус, sсред - это средняя толщина стенки на участке между рассматриваемыми точками (см. рисунок 13.3-1);
и
должна быть такой, чтобы:
, (13.3-4)где
- это допускаемое напряжение, МПа.
- это допускаемое напряжение, МПа.Убедиться в справедливости применения правила отказа от усталостного анализа можно, рассчитав разность температур
и
между двумя близкими точками, при этом:
и между двумя близкими точками, при этом:a) разность температур должна быть максимальной величиной при следующих условиях:
- точки находятся в месте максимальной толщины стенки,
- точки находятся в зоне максимального изменения толщины стенки;
b) для других точек разность температур должна быть подчинена соотношению:
, (13.3-5)где
- разность температур при режимах с максимальным и минимальным напряжениями.
- разность температур при режимах с максимальным и минимальным напряжениями.При рассмотрении условий в месте максимальной толщины стенки sb/sa = 1 (см. рисунки 13.3-5 и 13.3-6).
13.4.1. Главные и эквивалентные напряжения
Напряжения на кромке отверстия в точке соединения оболочки (цилиндрической с цилиндрической или цилиндрической со сферической) действуют по трем направлениям. Рассматриваемые циклические напряжения, рассматриваемые в этом месте, являются напряжениями, вызванными разностью температур и давлений. Если внешние силы и моменты значительны по величине, то необходимо рассчитать дополнительные напряжения в соответствии с положениями [1]. Три главных напряжения вблизи отверстия, которые необходимо использовать в уравнениях (B-4) - (B-6), определяют из следующих соотношений:
13.4.1.1. Главные и эквивалентные напряжения на кромках, расположенных в плоскости, проходящей через ось оболочки (продольные кромки)
(13.4-11a)
(13.4-11b)
, (13.4-11c)где
- напряжение, направленное по касательной к основному корпусу и по касательной к ответвлению, вызванное действием давления и разности температур по разные стороны стенки;
- напряжение, направленное по касательной к основному корпусу и по касательной к ответвлению, вызванное действием давления и разности температур по разные стороны стенки;
- напряжение, направленное радиально по отношению к основному корпусу, компенсирующее давление рабочей среды изнутри основного корпуса;
- напряжение вдоль основного корпуса, компенсирующее давление рабочей среды со стороны внутренней поверхности отверстия или ответвления.Таким образом, три разности главных напряжений, используемые в уравнениях (B-4) - (B-6), должны быть равны:
(13.4-1a)
(13.4-1b)
(13.4-1c)13.4.1.2. Главные и эквивалентные напряжения на кромках, расположенных в плоскости, перпендикулярной оси оболочки (поперечные кромки)
(13.4-2a)
(13.4-2b)
, (13.4-2c)где
- напряжение, направленное вдоль основного корпуса и по касательной к ответвлению, вызванное действием давления, разности температур по разные стороны стенки и возможными внешними механическими нагрузками;
- напряжение, направленное вдоль основного корпуса и по касательной к ответвлению, вызванное действием давления, разности температур по разные стороны стенки и возможными внешними механическими нагрузками;
- напряжение, направленное радиально по отношению к основному корпусу, компенсирующее давление рабочей среды изнутри основного корпуса;
- напряжение, направленное вдоль по касательной к основному корпусу, компенсирующее давление рабочей среды со стороны внутренней поверхности отверстия или ответвления.Таким образом, три разности главных напряжений, используемые в уравнениях (B-4) - (B-6), должны быть равны:
(13.4-3a)
(13.4-3b)
. (13.4-3c)Рассматривая циклическую работу котла с изменением давления и температуры, приводящего к появлению напряжений в области отверстия, максимум которых равен
, а минимум -
, получаем размах напряжений, равный:
, а минимум - , получаем размах напряжений, равный:
При расчете величин для
с использованием коэффициентов концентраций
или Ksp, определенных в 13.4.5, либо выводимых расчетом конечных элементов, нет необходимости в дополнительном рассмотрении коэффициента концентрации, как описано в Приложении B, так что
.
с использованием коэффициентов концентраций или Ksp, определенных в 13.4.5, либо выводимых расчетом конечных элементов, нет необходимости в дополнительном рассмотрении коэффициента концентрации, как описано в Приложении B, так что .13.4.2. Эталонная температура цикла нагрузок
Расчет размаха допустимых напряжений в соответствии с Приложением B и определение физических характеристик материалов в соответствии с Приложением D основаны на температуре t* цикла нагрузок, равной:
t* = 0,75·tmax + 0,25·tmin, (13.4-4)
где tmax - это температура металла в момент развития самых больших напряжений в цикле нагрузок, а tmin - температура в момент наименьших напряжений.
13.4.3. Защита магнетитового слоя
Для узлов котлов, изготовленных из ферритной или мартенситной стали, которые постоянно или время от времени бывают заполнены водой или смесью воды и пара при нормальных рабочих условиях, слой из магнетита на внутренних поверхностях таких узлов должен быть защищен за счет соблюдения следующих дополнительных ограничений:
Н/мм2. (13.4-5b)Примечание. Если магнетитный слой образуется при рабочем режиме t0, p0, то в нем при этих условиях не возникает никаких напряжений. Поэтому в этом слое после остановки котла разовьются напряжения сжатия.
13.4.4. Допустимые напряжения на внутренних кромках отверстия
13.4.4.1. Допустимые окружные напряжения на продольных внутренних кромках отверстия
Циклические напряжения, величину которых можно получить из уравнения (13.4-3), не должны выходить из допустимого размаха циклических напряжений
:
:
. (13.4-6a)Допустимый размах циклических напряжений
, определяемый по Приложению B, равен размаху интенсивностей напряжений, определяемому с помощью теории сдвиговых напряжений. Размах окружных напряжений на продольной внутренней кромке отверстия при последовательных циклических нагрузках, возникающих при давлениях, изменяющихся в диапазоне от pmax до pmin, определяют из соотношения:
, определяемый по Приложению B, равен размаху интенсивностей напряжений, определяемому с помощью теории сдвиговых напряжений. Размах окружных напряжений на продольной внутренней кромке отверстия при последовательных циклических нагрузках, возникающих при давлениях, изменяющихся в диапазоне от pmax до pmin, определяют из соотношения:
Для второго главного напряжения - это диапазон от (-pmax) - (-pmin).
13.4.4.2. Допустимые осевые напряжения на поперечных внутренних кромках отверстия
Циклические напряжения, величину которых можно получить из уравнения (13.4-3), не должны выходить из допустимого размаха циклических напряжений
. (13.4-6b)Допустимый размах циклических напряжений
, определяемый по Приложению B, равен размаху интенсивностей напряжений, определяемому с помощью теории сдвиговых напряжений. Размах окружных напряжений
на поперечной внутренней кромке отверстия при последовательных циклических нагрузках, возникающих при давлениях, изменяющихся в диапазоне от pmax до pmin, равен:
, определяемый по Приложению B, равен размаху интенсивностей напряжений, определяемому с помощью теории сдвиговых напряжений. Размах окружных напряжений на поперечной внутренней кромке отверстия при последовательных циклических нагрузках, возникающих при давлениях, изменяющихся в диапазоне от pmax до pmin, равен:
. (13.4-7b)Для второго главного напряжения это диапазон (-pmax) - (-pmin).
Для размаха напряжений
, вызванного изменениями давления, используют одну часть допустимого размаха окружных напряжений. Коэффициенты концентрации напряжений
или Ksp (см. рисунки 13.4-5 и 13.4-7) относят к эквивалентным напряжениям в средней части стенки. Поэтому окружные напряжения на внутренней кромке отверстия, вызванные давлением p, равны:
, вызванного изменениями давления, используют одну часть допустимого размаха окружных напряжений. Коэффициенты концентрации напряжений или Ksp (см. рисунки 13.4-5 и 13.4-7) относят к эквивалентным напряжениям в средней части стенки. Поэтому окружные напряжения на внутренней кромке отверстия, вызванные давлением p, равны:
. (13.4-8a)Если коэффициенты концентрации напряжений
или Ksp не могут быть определены ни измерением, ни расчетами, их значение следует определять по рисунку 13.4-5 - для цилиндрических узлов или по рисунку 13.4-7 - для сферических узлов. На рисунке 13.4-5 даны значения
для приваренных штуцеров, как это показано на рисунке 13.4-3, где корень сварного шва должен быть выполнен по технологии дуговой сварки вольфрамом в среде инертного газа (ДВИ), либо корень сварного шва должен быть обработан на станке или отшлифован до удаления остаточного зазора.
или Ksp не могут быть определены ни измерением, ни расчетами, их значение следует определять по рисунку 13.4-5 - для цилиндрических узлов или по рисунку 13.4-7 - для сферических узлов. На рисунке 13.4-5 даны значения для приваренных штуцеров, как это показано на рисунке 13.4-3, где корень сварного шва должен быть выполнен по технологии дуговой сварки вольфрамом в среде инертного газа (ДВИ), либо корень сварного шва должен быть обработан на станке или отшлифован до удаления остаточного зазора.В случае отклонений коэффициент концентрации напряжений следует скорректировать следующим образом:
a)
может быть уменьшен на 10%, если штуцер сквозной и приварен сварным швом с полным проплавлением основного материала, как показано на рисунке 13.4-1, или штуцер ковано-штампованный, как показано на рисунке 13.4-4, в любом случае узел не имеет остаточного зазора;
может быть уменьшен на 10%, если штуцер сквозной и приварен сварным швом с полным проплавлением основного материала, как показано на рисунке 13.4-1, или штуцер ковано-штампованный, как показано на рисунке 13.4-4, в любом случае узел не имеет остаточного зазора;b)
или Ksp необходимо увеличить на 10% для штампованных основных корпусов со штуцерами, которые приварены к фланцам, как показано на рисунке 13.4-4, корень сварного шва должен быть обработан на станке или отшлифован до удаления остаточного зазора;
или Ksp необходимо увеличить на 10% для штампованных основных корпусов со штуцерами, которые приварены к фланцам, как показано на рисунке 13.4-4, корень сварного шва должен быть обработан на станке или отшлифован до удаления остаточного зазора;c) если корень шва невозможно обработать на станках или отшлифовать до удаления остаточного зазора, толщину стенки smb штуцера, как показано на рисунке 13.4-5 или 13.4-7, необходимо уменьшить на величину этого зазора. Кроме того, полученные таким образом значения
или Ksp необходимо увеличить на 60% (см. рисунок 13.4-3b);
или Ksp необходимо увеличить на 60% (см. рисунок 13.4-3b);d) соединения с развальцованной трубой необходимо рассматривать как отверстия без усиления (smb = 0 на рисунках 13.4-5 и 13.4-7). Если сварка выполнена швом с уплотнением, то
или Ksp следует увеличить на 10%.
или Ksp следует увеличить на 10%.
насквозь и применения сварных швов с полным проплавлением
основного материала
Рисунок 13.4-2. Тройник, кованный из сплошного материала
и впоследствии механически обработанный
a) по технологии дуговой сварки вольфрамом в среде инертного
газа (ДВИ)
и/или сошлифовывания
a) ковано-штампованный тройник
b) приваренный штуцер
к выпрессованному участку основного корпуса
 |  , |
где e = 2,7182818285;   |  |
для цилиндрических оболочек
и
для цилиндрических обечаек
a) максимальные напряжения в сферической оболочке
от внутреннего давления (штуцер приварен с одной стороны)
b) максимальные напряжения в сфере от внутреннего давления
(штуцер пропущен насквозь)
для сферических оболочек
Для отношений диаметров dit/di > 0,5 и di > 300 мм или для патрубков с диаметром dib > 120 мм и при пределе текучести металла основного корпуса больше 355 Н/мм2 при 20 °C, необходимо приваривать ответвление только швом с полным проваром, с последующей обязательной механической обработкой или со шлифовкой корня до устранения остаточного зазора в вершине разделки.
13.4.5.2. Осевые напряжения на поперечных внутренних кромках отверстия
Для размаха напряжений
, вызванного изменениями давления, используют одну часть допустимого размаха окружных напряжений. Коэффициенты концентрации напряжений
или Ksp (см. рисунки 13.4-5 и 13.4-7) относят к эквивалентным напряжениям в средней части стенки. Поэтому осевые напряжения на внутренней кромке отверстия, вызванные давлением p, равны:
, вызванного изменениями давления, используют одну часть допустимого размаха окружных напряжений. Коэффициенты концентрации напряжений или Ksp (см. рисунки 13.4-5 и 13.4-7) относят к эквивалентным напряжениям в средней части стенки. Поэтому осевые напряжения на внутренней кромке отверстия, вызванные давлением p, равны:
. (13.4-8b)Все остальные соображения о корректировке коэффициентов концентрации, изложенные в 13.4.5.1, сохраняют свою силу при расчете осевых напряжений.
13.4.6. Напряжения в штуцерах, вызванные внешними силами и моментами
При изменениях напряжения
, вызванных действием внешних сил и моментами на штуцер, на наружной поверхности штуцера возникают напряжения, которые почти не оказывают влияния на состояние внутренней части отверстия.
, вызванных действием внешних сил и моментами на штуцер, на наружной поверхности штуцера возникают напряжения, которые почти не оказывают влияния на состояние внутренней части отверстия.13.4.7. Температурные напряжения
Окружные и осевые (главные) напряжения внутри отверстия, вызванные разностями температур по толщине стенки,
следует вычислять по формуле:
следует вычислять по формуле:
, (13.4-9)где
- коэффициент Пуассона;
- коэффициент Пуассона;Kt - можно определить по рисунку 13.4-8 либо вычислить расчетом;
- коэффициент линейного расширения и Et - модуль упругости следует брать из Приложения D;
- разность температур на толщине стенки определяют по формуле:
, (13.4-10)где tm - интегральное среднее значение температуры на стенке;
ti - температура на внутренней поверхности стенки.
Коэффициент теплопередачи h = 1000 W/m2K0 - для пара,
h = 3000 W/m2K° - для воды
1 - вода
2 - пар
напряжений Kt для цилиндрических
и для сферических оболочек
Если температуру увеличить, то разность температур по толщине стенки
должна быть меньше нуля, а при уменьшении температуры
должно быть больше нуля. Таким образом, в дополнение к напряжениям, вызванным давлениями из допустимого размаха, возникает размах температурных напряжений:
должна быть меньше нуля, а при уменьшении температуры должно быть больше нуля. Таким образом, в дополнение к напряжениям, вызванным давлениями из допустимого размаха, возникает размах температурных напряжений:
. (13.4-9a)Полный допустимый размах окружных напряжений с ограничениями, в соответствии с уравнениями (13.4-5) и (13.4-7), должен быть больше, чем циклический размах, зависящий только от давления. Разница вызвана наличием температурных напряжений:
- ниже
- для возрастания температуры при низком уровне давления pmin,
- для возрастания температуры при низком уровне давления pmin,- выше
- для понижения температуры при высоком уровне давления pmax.
- для понижения температуры при высоком уровне давления pmax.Максимально допустимое значение для окружных напряжений на внутренней кромке отверстия:
a) для аустенитных материалов, соприкасающихся с водой или паром, либо для других материалов, соприкасающихся только с паром:
; (13.4-11a)b) для ферритных и мартенситных материалов, соприкасающихся с водой:
(13.4-11b)и допустимое минимальное значение для окружных напряжений на внутренней кромке отверстия;
c) для аустенитных материалов, соприкасающихся с водой или паром, либо для других материалов, соприкасающихся только с паром:
; (13.4-11c)d) для ферритных и мартенситных материалов, соприкасающихся с водой:
. (13.4-11d)Здесь:
0 <= gs <= 1 - коэффициент, посредством которого разработчик устанавливает, какая доля диапазона напряжений
приходится на температурные напряжения, причем в начале останова котла, когда давление находится на своем верхнем уровне pmax,
приходится на температурные напряжения, причем в начале останова котла, когда давление находится на своем верхнем уровне pmax,gs = 0 применим для полного диапазона температурных напряжений
, вызванных возрастанием температуры при низком уровне давлений, pmin,
, вызванных возрастанием температуры при низком уровне давлений, pmin,gs = 0,2 разбивает диапазон
таким образом, что 20% диапазона выше
для выключения при верхнем уровне давления pmax, 80% диапазона относится к пуску при нижнем уровне давления pmin,
таким образом, что 20% диапазона выше для выключения при верхнем уровне давления pmax, 80% диапазона относится к пуску при нижнем уровне давления pmin,gs = 0,5 разбивает диапазон
на две равные части таким образом, что 50% диапазона оказывается выше
для выключения при верхнем уровне давления pmax, а 50% этого диапазона оказывается ниже
, что создают симметрию температурных напряжений при пуске и останове.
на две равные части таким образом, что 50% диапазона оказывается выше для выключения при верхнем уровне давления pmax, а 50% этого диапазона оказывается ниже , что создают симметрию температурных напряжений при пуске и останове.Для того чтобы не выйти за допустимые пределы по полному напряжению, в соответствии с 13.4.8 разность температур по толщине стенки
не должна превышать указываемых ниже пределов, которые являются функциями действительного давления p:
не должна превышать указываемых ниже пределов, которые являются функциями действительного давления p:
(13.4.12)и
,Таким образом, пределы будут такими:
- начало пуска:
; (13.4.12a)- завершение пуска:
; (13.4.12b)- начало выключения:
; (13.4.12c)- завершение выключения:
. (13.4.12d)Примечание. Разность температур
отрицательна, когда температура растет.
отрицательна, когда температура растет.13.4.10. Допустимые перепады температуры
Точный расчет допустимого перепада температур требует проведения наблюдений за флуктуациями по давлению и температуре в рабочем режиме, как это описано в B.4. Используя упрощенное допущение условий квазистационарного рабочего режима, допустимый перепад температур для узлов цилиндрической формы рассчитывают по соответственным допустимым разностям температур по толщине стенки как:
. (13.4-13)Здесь
- допустимая разность температур по толщине стенки, которая зависит от действующего давления в соответствии с 13.4.9. Коэффициент формы Kц следует брать по рисунку 13.4-6 или получать расчетом.
- допустимая разность температур по толщине стенки, которая зависит от действующего давления в соответствии с 13.4.9. Коэффициент формы Kц следует брать по рисунку 13.4-6 или получать расчетом.Если узлы имеют сферическую форму, то Kц следует заменить на соответствующее значение по рисунку 13.4-9.
и
для сферических оболочек
13.5. Пример расчетов
В Приложении C приведены примерные расчеты по усталостному анализу в соответствии с конструктивными требованиями по разделу 13 и Приложением B. Эти примеры носят информативный характер.
В примерах показаны разработанные процедуры расчетов для следующих параметров:
a) допустимого количества циклов нагрузки;
b) допустимого перепада температур.
(обязательное)
A.1. Общие положения
Приложение A является дополнением к правилам расчета гибов и колен труб. Его необходимо использовать только совместно с правилами расчета для труб в соответствии с разделом 11.
Эти правила расчета следует применять для расчета гибов и колен, например, в дополнение к [4], а также гнутых труб. Они учитывают, что если внутреннее давление приложено в месте гиба трубы, то по внутреннему радиусу гиба возникают более высокие напряжения (соответственно, по внешнему радиусу гиба - более низкие напряжения), чем на прямом участке трубы с той же толщиной стенки. Следует принимать во внимание, что при гибе трубы, даже без осевого поджатия, толщина стенки внешней образующей всегда ниже, а толщина стенки внутренней стороны гиба всегда выше толщины стенки прямой трубы, из которой изготовлен этот гиб. Во всех известных случаях превышение допустимых значений напряжений и, соответственно, нарушение целостности трубы в первую очередь наступают на внешней стороне гиба, если на процесс разрушения не оказывают влияние факторы, не связанные с гидравлическим давлением (например, коррозионное воздействие внутренней среды).
A.2. Символы и сокращения
В дополнение к символам, приведенным в ГОСТ Р ЕН 12952-1, таблица 4-1, следует использовать символы, приведенные в таблице A.2-1.
Таблица A.2-1
Символы
Символ | Описание | Единица | |
EN | ГОСТ Р | ||
B | B | Расчетный коэффициент для определения толщины стенки колена с одинаковой толщиной стенок | |
Bi | Bi | Расчетный коэффициент для определения толщины стенки на внутреннем радиусе гиба трубы | |
Bo | Bo | Расчетный коэффициент для определения толщины стенки на внешнем радиусе гиба трубы | |
ecti | srti | Требуемая толщина стенки на внутренней стороне гиба трубы без прибавок в соответствии с рисунком A-1 | мм |
ecto | srto | Требуемая толщина стенки на внешней стороне гиба трубы без прибавок в соответствии с рисунком A-1 | мм |
erti | Sfti | Фактическая толщина стенки на внутреннем радиусе гиба трубы без прибавок | мм |
erto | Sfto | Фактическая толщина стенки на внешнем радиусе гиба трубы без прибавок | мм |
eti | s2 | Фактическая толщина стенки на внутреннем радиусе гиба трубы с прибавками | мм |
eti' | Sti' | Требуемая толщина стенки на внутреннем радиусе гиба трубы с прибавками | мм |
eto | s1 | Фактическая толщина стенки на внешнем радиусе гиба трубы с прибавками | мм |
eto' | Sto' | Требуемая толщина стенки на внешнем радиусе гиба трубы с прибавками | мм |
fai |  | Среднее напряжение на внутреннем радиусе гиба | Н/мм2 |
fao |  | Среднее напряжение на внешнем радиусе гиба | Н/мм2 |
r, rb | r, rb | Радиус гиба трубы в соответствии с рисунком A-1 | мм |
при расчетах гибов труб
Фактическая толщина стенки на внутреннем радиусе гиба составляет:
, (A-1)на внешнем радиусе гиба:
. (A-2)Для расчета напряжений в гибах труб в зонах с фактическими толщинами стенок s1 и s2 соответственно:
srti = s2 - c1 - c2 (A-3)
- при расчете напряжений на внутреннем радиусе гиба;
srto = s1 - c1 - c2 (A-4)
- при расчете напряжений на внешнем радиусе гиба.
Примечание. Если внутренний диаметр трубы равен номинальному диаметру и эту трубу изогнули, то после изгибания внешний диаметр прямой трубы d0 = di + 2sct.
Для того чтобы избежать резкого изменения толщины стенок или смещения по оси, в месте перехода от гибов, подготовленных для сварки, к прямому участку трубы снимают фаску, в расчетах ее учитывать не обязательно.
A.4. Расчеты
A.4.1. Расчет толщины стенки
A.4.1.1. Толщину стенки по внутреннему радиусу гиба без прибавок и с минимальным требуемым увеличением толщины рассчитывают по формуле:
a) для гибов труб с номинальным внутренним диаметром, используя srt в соответствии с уравнением (11.2-5) и коэффициент:
Коэффициент Bi, как функцию r/di, следует брать по рисунку A-2.
образующей гиба трубы с номинальным внутренним диаметром
b) для гибов труб с номинальным наружным диаметром, используя srt в соответствии с уравнением (11.2-3) и коэффициент:
Так как радиус гиба rb принято указывать вместе с d0, в этом случае следует использовать:
Коэффициент Bo, как функция rb/d0, представлен на рисунке A-3.
образующей гиба трубы с номинальным наружным диаметром
Уравнения (A-6) и (A-7) будут идентичны по результатам только в том случае, если:
и
A.4.1.2. Толщина стенки на внешней стороне гиба без прибавок и при допустимом максимальном утонении должна быть рассчитана по формуле:
srto = srt·Bo; (A-11)
a) для гибов труб с номинальным внутренним диаметром, используя srt в соответствии с уравнением (11.2-5) и коэффициент:
Коэффициент Bo, как функцию r/di, находят по рисунку A-4.
образующей гиба трубы с номинальным внутренним диаметром
b) для гибов труб с номинальным наружным диаметром, используя srt в соответствии с уравнением (11.2-3) и коэффициент:
Далее отношение r/srf следует вычислять по уравнению (A-8).
Коэффициент Bo, как функция rb/d0, представлен на рисунке A-5.
образующей гиба трубы с номинальным наружным диаметром
Уравнения (A-12) и (A-13) будут идентичны по своим результатам только тогда, когда для величин di, d0, r и rb будут выполнены соотношения (A-9) и (A-10).
A.4.1.3. Для колен с одинаковой толщиной стенок требуемая толщина должна быть задана следующим соотношением:
a) для расчета гибов труб с номинальным внутренним диаметром, используя srt в соответствии с уравнением (A-5) и коэффициент B = Bi в соответствии с уравнением (A-6) или по рисунку A-2;
b) для расчета гибов труб с номинальным наружным диаметром, используя srt в соответствии с уравнением (A-6) и коэффициент:
Коэффициент B, как функция rb/d0, представлен на рисунке A-6.
со стенками равной толщины (srti = srto) труб
с номинальным наружным диаметром
Уравнение (A-6) совместно с уравнением (A-14) дают результаты, идентичные результатам уравнения (A-15) только при использовании:
d0 = di + 2srti (A-16)
и
rb = r. (A-17)
A.4.2. Расчет напряжений
A.4.2.1. Условия прочности на внутренней образующей гиба трубы:
a) для гиба трубы с номинальным внутренним диаметром:
; (A-18)b) для гиба трубы с номинальным наружным диаметром:
. (A-19)A.4.2.2. Условие прочности на наружной образующей гиба:
a) для гиба трубы с номинальным внутренним диаметром:
; (A-20)b) для гиба трубы с номинальным наружным диаметром:
. (A-21)(обязательное)
ПЕРЕМЕННЫХ НАПРЯЖЕНИЙ
B.1. Общие положения
B.1.1. Правила для расчетов, приведенные ниже, применимы для расчетов котельных узлов, работающих под давлением, изготовленных из ферритных и аустенитных катаных или кованых сталей. Настоящие правила предназначены для расчета переменных напряжений <1>, возникающих в наиболее напряженных точках в результате воздействия внутреннего давления и разности температур и/или, кроме того, воздействия внешних сил и моментов.
--------------------------------
<1> Выражение "переменные напряжения" используют в Приложении B, которое подразумевает, что напряжения варьируются со временем независимо от величины и знака их среднего значения.
B.1.2. Не применять в том случае, если соблюдены условия в соответствии с 13.3.
B.1.3. Из-за простоты настоящего анализа его результаты для определения срока службы котельных узлов следует воспринимать как сделанные с запасом.
B.2. Условия
B.2.1. Для расчета переменных напряжений необходимы сведения о режимах изменения напряжений и нагрузок (см. 13.3.4). Режимы приложения нагрузок к узлу должны быть определены для рабочего режима котла.
B.2.2. Напряжения или нагрузки, рассматриваемые при анализе, следует определить заранее, экспериментальным путем или с помощью математических расчетов. Те же напряжения должны участвовать и при проведении усталостного анализа, при этом необходимо четко разделять напряжения, действующие по одному, двум и трем направлениям.
B.2.3. Указанный анализ следует использовать в математическом обеспечении установленной на котле автоматической системы технического диагностирования (АСТДК) в соответствии с ГОСТ Р 55682.4.
B.2.4. Выражение "зарождающаяся трещина" <1> используют в качестве критерия усталости, вызванной усталостными напряжениями.
--------------------------------
<1> Выражение "зарождающаяся трещина" означает, что имеет место разделение материала, которое можно обнаружить оптическими средствами или методами НРК.
B.2.5. Наиболее критические характеристики для наиболее важного узла следует идентифицировать и анализировать. Размеры узла должны быть приняты в пределах производственных допусков. Если эти размеры измерены на месте, то при расчетах следует использовать именно данные значения. При отсутствии таких данных измерений для расчетов применяют усредненные размеры.
B.2.6. Для расчетов следует использовать так называемую эталонную температуру цикла, которая связана с циклом нагрузок и которую вычисляют по формуле:
где
;
.Все зависящие от температуры переменные должны быть соотнесены с указанной циклической температурой t* при рассмотрении циклических нагрузок.
B.2.7. При определении главной амплитуды циклических напряжений и средней величины циклических напряжений в соответствии B.4.2 необходимо использовать теорию максимальных сдвиговых напряжений.
B.2.8. Методику определения допустимой амплитуды напряжений или допустимого количества циклов нагрузок во время эксплуатации установки по результатам испытаний на усталость на образцах должен в каждом отдельном случае определять Изготовитель. Он указывает сущность испытания, граничные условия, количество образцов, отбираемых для испытаний, и коэффициенты надежности.
B.3. Символы и сокращения
В дополнение к символам ГОСТ Р ЕН 12952-1, таблица 4-1, следует использовать символы, приведенные ниже в таблице B.3-1.
Таблица B.3-1
Символы
Символ | Описание | Единица | |
EN | ГОСТ Р | ||
Ck | Kk | Поправочный коэффициент для учета эффекта от рисок, оставшихся в результате грубой обработки поверхности или после сварки | |
Ct* | Kt | Поправочный коэффициент на влияние температуры | |
 |  | Амплитуда циклических напряжений | Н/мм2 |
 |  | Скорректированная амплитуда циклических напряжений | Н/мм2 |
2fa |  | Размах напряжений в прутковом образце без надрезов, в котором после определенного количества циклов приложения нагрузок n = NA появляется зарождающаяся трещина и который используется как для проверки того, допустимы ли переменные напряжения в соответствии с настоящим Приложением, так и для установления допустимого диапазона напряжений | Н/мм2 |
2far* |  | Эффективный основной размах напряжений при эталонной температуре t* > 100 °C | Н/мм2 |
2fa* |  | Основной размах напряжений | Н/мм2 |
2fva |  | Размах циклических напряжений | Н/мм2 |
2fva* |  | Скорректированный размах циклических напряжений | Н/мм2 |
N | N | Расчетное количество циклических нагрузок, которое ожидаемо в рабочем режиме | |
NA | NA | Количество нагрузочных циклов до появления зарождающейся трещины | |
Rm T/t* | Rm T/t* | Среднее напряжение ползучести за T часов при эталонной температуре t* | Н/мм2 |
Rp 0,2t | Rp0,2t* | Предел ползучести или условный предел текучести (0,2%-ный) при эталонной температуре t* | Н/мм2 |
Ss | ns | Коэффициент запаса прочности для напряжений | |
SL | nL | Коэффициент запаса прочности для циклических нагрузок | |
t* | t* | Эталонная температура для переменных нагрузок | °C |
Значения надстрочных и подстрочных индексов: Надстрочная "шляпка"  = максимальное значение, например  .Надстрочная "обратная шляпка"  = минимальное значение, например  .Надстрочный штрих  = среднее значение, например  .Подстрочные индексы k, j = нумерующие индексы, например nk, Ti. <a> См. B.4. | |||
B.4. Размах циклических напряжений и амплитуда циклических напряжений для ситуации, когда напряжения развиваются вдоль одного направления и вдоль многих направлений
B.4.1. Общие положения
Для проведения эталонного анализа следует заранее определить размах циклических напряжений и соответствующую этому размаху амплитуду напряжений, которые возникают при работе установки в рабочем режиме. Для решения этой задачи необходимо знать величину локальных напряжений для каждого расчетного момента времени на протяжении цикла действия нагрузки.
Если напряжение развивается вдоль одного направления, как это показано на рисунке B-1, то размах циклических напряжений
следует определять с помощью соотношения:
следует определять с помощью соотношения:
, (B-2)а амплитуду напряжений - по формуле:
. (B-3)
напряжений вдоль одного направления (схематически)
B.4.3. Напряжения, развивающиеся вдоль нескольких направлений, при неизменности направлений развития главных напряжений
Когда напряжения развиваются вдоль трех направлений, как показано на графиках на рисунке B-2, вначале необходимо определить вариации главных напряжений
,
,
. Затем следует найти значения изменений со временем разностей трех главных напряжений, для чего необходимо использовать следующие уравнения:
, , . Затем следует найти значения изменений со временем разностей трех главных напряжений, для чего необходимо использовать следующие уравнения:
; (B-5)
трех направлений, причем главные напряжения изменяются
с разными фазами (схематично)
Для каждого из трех изменений разностей главных напряжений необходимо найти максимальное и минимальное значения и использовать значки, обозначающие максимальное и минимальное значения. Размах циклических напряжений
рассчитывают по уравнению (B-7), приведенному ниже (см. также рисунок B-3):
рассчитывают по уравнению (B-7), приведенному ниже (см. также рисунок B-3):
. (B-7)
показанных на рисунке B-2, и амплитуда
циклических напряжений
Амплитуда циклических напряжений
, соответствующая размаху циклических напряжений
, является средним по упомянутым разностям главных напряжений, по которым вычисляется размах циклических напряжений:
, соответствующая размаху циклических напряжений , является средним по упомянутым разностям главных напряжений, по которым вычисляется размах циклических напряжений:
. (B-8)В ситуациях, когда направления, по которым развиваются главные напряжения, изменяются со временем, необходимо обратить внимание на B.6.
B.5.1. Размах циклических напряжений и амплитуду циклических напряжений в соответствии с B.4 следует увеличить для учета влияния надрезов (эффект микронадрезов), наличие которых зависит от состояния поверхности и сварных швов. При этом определяющим фактором будет качество отделки, примененной при изготовлении. После внесения поправок размах циклических напряжений определяют следующим выражением:
, (B-9)а амплитуда циклических напряжений:
. (B-10)Поправочный коэффициент Kk определяют по результатам усталостных испытаний или по своим составляющим (Kk0, Kk, Kk2 или Kk3), о которых сказано в следующих пунктах.
B.5.2. В случае гладких катаных поверхностей, обработанных в соответствии с требованиями по качеству и технологическими картами, например, как это указано в положениях [7], [8], необходимо использовать поправочный коэффициент Kk0, который определяют по рисунку B-4. Поправочный коэффициент Kk0 можно также вычислить по уравнению (B-11):
Kk0 = 1 - 4,6·10-4·Rm + 2,3·10-4·Rm·lgNA <= 10-3·Rm. (B-11)
для учета влияния надрезов на поверхности,
обусловленных вторичной окалиной
B.5.3. Kk0 равен единице, если расчет ведется для поверхностей, не входящих в зону сварки узла, у которого глубина неровностей <1> Rz меньше 6 микрон; такого качества отделки можно добиться шлифовкой или обработкой на станках.
--------------------------------
<1> Ориентировочные величины и экспериментальные значения для достижимой усредненной глубины неровностей Rz, в соответствии с [9], для различных способов производства специфицированы в [9].
B.5.4. Поверхностям в зоне, не входящей в зону сварки, у которых размах неровностей от пика до впадины Rz лежит в пределах от 6 до 50 микрон, можно сопоставить следующие значения <2> Kk0 = 1,3 для Rm = 1000 Н/мм2 и Kk0 = 1,1 для Rm = 400 Н/мм2.
--------------------------------
<2> Промежуточные значения можно получить линейной интерполяцией.
B.5.5. В приводимых ниже таблицах B-1, B-2 и B-3 показаны сварные соединения, которые, как правило, применяют при изготовлении сосудов, работающих под давлением, и классифицируют по трем группам в зависимости от их эффектов надреза: K1, K2 и K3.
Таблица B-1
со слабыми эффектами надреза (группа K1)
Иллюстрация | Описание | Требование | |
 | Продольный или поперечный сварной шов при сваривании стенок одинаковой толщины | Вести сварку с обеих сторон | |
 | Продольный или поперечный шов при сварке стенок разной толщины | Вести сварку с обеих сторон | |
 | 3. | - | Вести сварку с обеих сторон, кромки подрабатывать с обеих сторон одинаково |
 | 4. | Приварка структурной технологической оснастки, не сообщающей дополнительных циклических нагрузок или моментов | Сварку выполнять швом с полным проваром с одной или с обеих сторон. Внешний осмотр выполнять в соответствии с ГОСТ Р 55682.6. Не допускать образования выпуклых или вогнутых сварных швов, избегать асимметрии |
 | 5. | Приварка патрубка | Сварной шов с полным проплавлением (без остаточного зазора); патрубок подрабатывают на станках или зашлифовывают корень шва заподлицо |
 | 6. | Патрубок подгоняют заподлицо или проходит насквозь | Сварной шов с полным проплавлением основного материала с одной или с обеих сторон |
 | 7. | Вваривание кольцевого фланца стыковым швом | Сварной шов с полным проплавлением основного материала с одной или с обеих сторон |
Таблица B-2
с умеренными эффектами надреза (группа K2)
Иллюстрация | Описание | Требование | |
 | 1. | Продольный или поперечный сварной шов при сваривании стенок одинаковой толщины | Вести сварку с обеих сторон; если сварка будет выполнена одинаково с обеих сторон, то это будет соответствовать группе K1 |
 | 2. | Продольный или поперечный шов при сварке стенок разной толщины | Вести сварку с обеих сторон |
 | 3. | - | Вести сварку с обеих сторон; кромки подрабатывать с обеих сторон одинаково |
 | 4. | Приваривание структурной технологической оснастки, не сообщающей дополнительных циклических нагрузок или моментов | Сварку выполнять швом с неполным проваром с обеих сторон. Внешний осмотр выполнять в соответствии с ГОСТ Р 55682.6, исключая образование выпуклых или вогнутых сварных швов и асимметрии |
 | 5. | - | Сварку выполнять швом с полным проваром с обеих сторон. Внешний осмотр выполнять в соответствии с ГОСТ Р 55682.6, не допускать образования выпуклых или вогнутых сварных швов и асимметрии |
 | 6. | Приварка структурной технологической оснастки, сообщающей дополнительные циклические нагрузки или моменты; ребра жесткости | Сварку выполнять швом с полным проваром с обеих сторон. Внешний осмотр выполнять в соответствии с ГОСТ Р 55682.6 |
 | 7. | Наваривание фланца | Сварные швы с обеих сторон в соответствии с Приложением B ГОСТ Р 55682.5 |
Таблица B-3
с заметными эффектами надреза (группа K3)
Иллюстрация | Описание | Требование | |
 | 1. | Продольный или поперечный сварной шов при сваривании стенок неодинаковой толщины | Выполнять сварку с одной стороны или с обеих сторон |
 | 2. | Приварка структурной технологической оснастки, не сообщающей дополнительных циклических нагрузок или моментов | Выполнять сварку с одной стороны или с обеих сторон (неполное проплавление) |
 | 3. | Приварка структурной технологической оснастки, не сообщающей дополнительных циклических нагрузок или моментов; ребра жесткости | Выполнять сварку с обеих сторон (неполное проплавление) |
 | 4. | Вваривание подушки | Выполнять сварку с обеих сторон (неполное проплавление) |
 | 5. | Наваривание фланца | Сварные швы выполнять с обеих сторон в соответствии с Приложением B ГОСТ Р 55682.5 (неполное проплавление) |
 | 6. | Наваривание патрубка | Сваривание швом под неполную нагрузку |
 | 7. | Вварка патрубка или вварка штуцера насквозь | Сваривание швом под неполную нагрузку (неполное проплавление) |
Соответствующие поправочные коэффициенты Kk1, Kk2 и Kk3 находят по рисункам B-5 - B-7 или получают расчетом с использованием уравнений, приведенных в таблице B-4. Они охватывают ситуации, когда влияние оказывают внутренние и внешние надрезы, поэтому не возникнет необходимости их сочетать с коэффициентом Kk0 для расчетов или поправок при нахождении размаха циклических напряжений
и амплитуды циклических напряжений
в области сварки.
и амплитуды циклических напряжений в области сварки.
Размерность NA и Rm - Н/мм2
надреза на сварном шве для группы K1
Размерность NA и Rm - Н/мм2
Рисунок B-6. Поправочный коэффициент Kk2 для учета эффекта
надреза на сварном шве для группы K2
для учета эффекта надреза на сварном шве для группы K3
Таблица B-4
связанных с влиянием свариваемых деталей
Предел прочности на растяжение Rm (Н/мм2) | Сварное соединение | ||
Соединения группы K1 (слабый эффект надреза) таблица B-1 | Соединения группы K1 (умеренный эффект надреза) таблица B-2 | Соединения группы K1 (заметный эффект надреза) таблица B-3 | |
Kk1 | Kk2 | Kk3 | |
400 | 1,5 <= 0,19lgNa + 0,62 <= 1,8 | 1,6 <= 0,21lgNa + 0,79 <= 2,1 | 1,8 <= 0,34lgNa + 0,66 <= 2,8 |
600 | 1,7 <= 0,40lgNa + 0,20 <= 2,7 | 1,9 <= 0,40lgNa + 0,60 <= 3,1 | 2,1 <= 0,56lgNa + 0,40 <= 4,0 |
800 | 1,8 <= 0,56lgNa - 0,12 <= 3,4 | 2,1 <= 0,56lgNa + 0,44 <= 4,0 | |
1000 | 1,9 <= 0,70lgNa - 0,40 <= 4,0 | 2,5 <= 0,75lgNa + 0,25 <= 5,0 | |
Поправочные коэффициенты Kk1 для патрубковых швов не подходят для учета концентраций напряжений вблизи кромки отверстия под патрубок.
B.5.6. Для продольных и кольцевых (по окружности) сварных швов на стенках элементов, подверженных давлению (см. таблицу B-1, иллюстрации N 1 и N 2), которые механически обработаны заподлицо с плитой на обеих сторонах; для увеличения срока службы поправочный коэффициент Kk1 можно уменьшить до значения Kk0, используя уравнение (B-1), необходимость проведения испытания методами НРК равна 100%.
B.5.7. Ситуации с поправочными коэффициентами, когда поверхность полируют, а сварные швы нет, должна быть рассмотрена особо, с учетом квалификации Изготовителя, так как именно он должен гарантировать безопасность и надежность парового котла.
B.6.1. Общие положения
Основной размах напряжений
для сравнения с размахом напряжений
по рисунку B-9 вычисляют следующим образом:
для сравнения с размахом напряжений по рисунку B-9 вычисляют следующим образом:B.6.1.1. Диапазон упругих деформаций
Если
, то размах напряжений
необходимо определять, используя откорректированный размах эквивалентных напряжений
и откорректированную амплитуду
по размаху эквивалентных напряжений в уравнении (B-12):
, то размах напряжений необходимо определять, используя откорректированный размах эквивалентных напряжений и откорректированную амплитуду по размаху эквивалентных напряжений в уравнении (B-12):
Это уравнение учитывает модифицирующее воздействие амплитуды напряжений на усталостную прочность.
B.6.1.2. Диапазон частично неупругих деформаций
Если на протяжении цикла нагрузок максимальное напряжение
(B-13)превышает величину предела текучести Rp0,2/t*, это означает, что если
, но
, то для расчета определяющего размаха напряжений
необходимо использовать уравнение (B-12). В таком случае понижается величина амплитуды напряжений:
, но , то для расчета определяющего размаха напряжений необходимо использовать уравнение (B-12). В таком случае понижается величина амплитуды напряжений:
(B-14)и именно это значение следует использовать вместо
.
.B.6.1.3. Диапазон пластических деформаций
Если уточненные напряжения
более чем вдвое превышают предел текучести
, среднее напряжение
следует принимать равным нулю, а определяющее напряжение
равным:
более чем вдвое превышают предел текучести , среднее напряжение следует принимать равным нулю, а определяющее напряжение равным:
Уравнение B-15 не следует применять, если циклические напряжения, как возможный результат суммарной (упругой и пластической) деформации
, могут быть определены теоретически или экспериментально как
.
, могут быть определены теоретически или экспериментально как .B.6.2. Корректирующий фактор
В тех ситуациях, когда температура цикла нагрузок t* выше 100 °C, следует принимать во внимание уменьшение усталостной прочности, вызванное действием температуры, для этой цели служит поправочный коэффициент Kt*.
Что касается метода определения допустимого размаха напряжений для заранее известного количества циклов нагрузки, то в соответствии с B.7 рекомендуется преобразовать определяющий размах напряжений
согласно уравнениям (B-12) и (B-15) с помощью обратной величины 1/Kt* к действительному определяющему размаху напряжений
таким образом, чтобы не возникала необходимость в построении диаграммы срока службы, которая дана для температуры t*, равной 100 °C.
согласно уравнениям (B-12) и (B-15) с помощью обратной величины 1/Kt* к действительному определяющему размаху напряжений таким образом, чтобы не возникала необходимость в построении диаграммы срока службы, которая дана для температуры t*, равной 100 °C.Поправочный коэффициент Kt* находят по рисунку B-8 в температурном интервале 100 °C менее или равно t* менее или равно 600 °C с помощью следующих соотношений:
K = 1,03 - 1,5·10-4·t* - 1,5 x 10-6·t*2 (ферритные), (B-16)
K = 1,043 - 4,3 x 10-4·t* (аустенитные). (B-17)
1 - аустенитная сталь;
2 - ферритная сталь
учитывающий влияние температуры
Действительный определяющий размах напряжений
находят по формуле:
находят по формуле:
. (B-18)B.7. Допустимый размах напряжений при заранее известном количестве циклов нагрузки
B.7.1. Если средние значения для размаха напряжений по рисунку B-9 определены из экспериментальных данных, то они не включают в себя коэффициенты надежности. При определении допустимого размаха напряжений необходимо использовать коэффициент запаса прочности для напряжений ns, равный 1,5, и коэффициент запаса прочности для циклов нагрузки nL, равный 10.
трещин (среднее значение полосы разброса) как функция
размаха напряжений для прутковых образцов без надрезов
из высокотемпературной ферритной катаной или кованой стали
при комнатной температуре и
Зависимость, представленная кривой на рисунке B-9, должна быть описана уравнением (B-19). Если количество циклов нагрузки может быть бесконечным, то граница размаха напряжений должна быть сдвинута к значению, задаваемому формулой (B-20):
Для бесконечного количества циклов:
. (B-20)B.7.2. Допустимый размах определяют по минимуму из размахов
и
:
и :
. (B-21)Для расчетного количества циклических нагрузок N размах напряжений
определяют по рисунку B-9 или по уравнению (B-19), используя соотношение:
определяют по рисунку B-9 или по уравнению (B-19), используя соотношение:NA = N, (B-22)
а размах напряжений
необходимо определять по рисунку B-9 или уравнению (B-19) с помощью соотношения:
необходимо определять по рисунку B-9 или уравнению (B-19) с помощью соотношения:NA = nLN. (B-23)
(справочное)
C.1. Общие положения
В настоящем Приложении приведены примеры расчета усталостных эффектов для оказания помощи разработчику. Для разъяснения положения настоящего стандарта на этих примерах продемонстрирована методика расчетов.
C.2. Расчет допустимого количества циклов нагрузки
C.2.1. В таблице C-1 представлен пример метода, в котором использованы уравнения из раздела 13, Приложения B и который предназначен для расчета допустимого количества циклов нагрузки для заданной геометрии узла и заданного перепада температур.
Таблица C-1
Расчет допустимого количества циклов нагрузки
Пример 1. Расчет усталостной нагрузки в соответствии с разделом 13 настоящего стандарта и Приложением B. Расчет допустимого количества циклов нагрузки. Настоящий расчет выполнен для различного количества циклов так, чтобы сумма (n/N) была менее или равна 1, при указании режима нагрузок. Когда режим нагрузок не указан, см. 13.1.2. | |||||
Узел: Барабан, внешний диаметр d 1600, минимальная толщина стенок 56 мм Рисунок N: Материал; xxx ЕН xxx | Лист 1 из 3 | ||||
количество циклов | 1 | ||||
тип цикла | Холодный пуск | ||||
давление для расчета | Pc | Н/мм2 | 8,53 | ||
температура для расчета | Tc | °C | 300,00 | ||
рабочее давление | Pо | Н/мм2 | 8,15 | ||
минимальное давление цикла | Pmin | Н/мм2 | 0,00 | ||
максимальное давление цикла | Pmax | Н/мм2 | 8,15 | ||
минимальная температура цикла | Tmin | °C | 20,00 | ||
максимальная температура цикла | Tmax | °C | 297,00 | ||
эталонная температура | t* | °C | 227,75 | ||
характеристики материала | |||||
предел прочности при комнатной температуре | Rm | Н/мм2 | 510,00 | ||
предел текучести при t* | Re(t*) | Н/мм2 | 253,90 | ||
температурный коэффициент линейного расширения при t* |  | 1/K | 1,4E - 05 | ||
модуль упругости при t* | E | Н/мм2 | 1,97E + 05 | ||
температуропроводность при t* | a | мм2/с | 10,19 | ||
коэффициент Пуассона |  | 0,30 | |||
размеры узла | |||||
наружный диаметр барабана | do | мм | 1600,00 | ||
средняя толщина стенок барабана | sms | мм | 57,00 | ||
средний диаметр барабана | dms | мм | 1543,00 | ||
наружный диаметр штуцера | dob | мм | 108,00 | 298,50 | |
средняя толщина стенки штуцера | smb | мм | 8,80 | 33,35 | |
средний диаметр штуцера | dmb | мм | 99,20 | 265,15 | |
коэффициенты: | |||||
smb/sms | 0,1544 | 0,5851 | |||
 |  | 0,2365 | 0,5851 | ||
 | 3,15 | 3,40 | |||
вода/пар | вода | вода | |||
(Продолжение таблицы C-1
Пример 1. Расчет усталостной нагрузки в соответствии с разделом 13 настоящего стандарта и Приложением B. Расчет допустимого количества циклов нагрузки. Настоящий расчет выполнен для различного количества циклов так, чтобы сумма (n/N) была менее или равна 1, при указании режима нагрузок. Когда режим нагрузок не указан, см. 13.1.2. | |||||
Узел: Барабан, внешний диаметр d 1600, минимальная толщина стенок 56 мм Рисунок N: Материал; xxx ЕН xxx | Лист 2 из 3 | ||||
Z = dmb/dms | z | 0,0643 | 0,1718 | ||
 | 1,692 | 1,354 | |||
uO = do/(dms - ems) | uO | 1,0767 | |||
 | -0,3459 | ||||
 | W | Н/мм2/K | 6,6637 | 5,3325 | |
 | V | 1/с | -9,07E-03 | ||
допустимые значения параметров цикла | |||||
dt заданные | |||||
dt1 (начало запуска) | dt1 | K | -30,80 | ||
vt1 (начало запуска) = V·dt1 | vt1 | K/c | 0,28 | ||
Vt заданные: | |||||
vt1 (начало запуска) | vt1 | K/с | |||
dt1 (начало запуска) = vt1/V | dt1 | K | |||
напряжения: | |||||
Sp,о = (m·dms/2/ems + 1)·po | Sp,о | Н/мм2 | 355,63 | 383,21 | |
Sp,min = (m·dms/2/ems + 1)·pmin | Sp,min | Н/мм2 | 0,00 | 0,00 | |
Sp,max = (m·dms/2/ems + 1)·pmax | Sp,max | Н/мм2 | 355,63 | 383,21 | |
St,min = W·dt1 | St,min | Н/мм2 | -205,24 | -164,24 | |
выбор (вода) | |||||
если (Sp,o - po - 600) < (Sp,min + St,min) | |||||
f1 = Sp,min + St,min | f1 | Н/мм2 | -205,24 | -164,24 | |
В ПРОТИВНОМ СЛУЧАЕ Введите новые параметры цикла и напряжений для расчетов | |||||
выбор (пар) | |||||
f1 = Sp,min + St,min | f1 | Н/мм2 | |||
f2 = Sp,max | f2 | Н/мм2 | 366,63 | 383,21 | |
fv = (f1 + f2)/2 | fv | Н/мм2 | 75,19 | 109,49 | |
 |  | Н/мм2 | 560,87 | 547,45 | |
прибавки на надрезы (если надо) | |||||
Ck0 | 1,0 | 1,0 | |||
Ck1 | |||||
Ck2 | |||||
Ck3 | |||||
 | 1,0 | 1,0 | |||
fv* = fvCk | fv* | Н/мм2 | 75,19 | 109,49 | |
 | 2fva* | Н/мм2 | 560,87 | 547,45 | |
если (2fva* < Re(t*)) | |||||
2fva* = 2fva 8/(1 -(fv*/Rm)2) | 2fva* | Н/мм2 | |||
если (Re(t*) < = fv* < = 2Re(t*)) или Re(t*) < = 2fva* < = 2Re(t*) | |||||
fv* = Re(t*) - 2fva*/2 | fv* | Н/мм2 | |||
2fva* = 2fva*/(1 - (fv*/Rm)2) | 2fva* | Н/мм2 | |||
ЕСЛИ (2fva* > 2Re(t*)) | |||||
2fva* = (2fva*)2/(2/Re(t*)) | 2fva* | Н/мм2 | 614,49 | 590,20 | |
 (Приложение B, рисунок B-8) |  | 0,92 | 0,92 | ||
(Окончание таблицы C-1
Пример 1. Расчет усталостной нагрузки в соответствии с разделом 13 настоящего стандарта и Приложением B. Расчет допустимого количества циклов нагрузки. Настоящий расчет выполнен для различного количества циклов так, чтобы сумма (n/N) была менее или равна 1, при указании режима нагрузок. Когда режим нагрузок не указан, см. 13.1.2. | |||||
Узел: Барабан, внешний диаметр d 1600, минимальная толщина стенок 56 мм Рисунок N: Материал; xxx ЕН xxx | Лист 3 из 3 | ||||
2fa*(t*) = 2fa*/Ct* | 2fa*(t*) | Н/мм2 | 674,83 | 641,52 | |
Ss | Ss | 1,50 | 1,50 | ||
2fas = fa*(t*)·Ss | 2fas | Н/мм2 | 1012,24 | 962,28 | |
NAs (Приложение B, рисунок B-9, используя 2fas) | NAs | 309,24 | 359,58 | ||
2faL = 2fa*(t*) | 2faL | Н/мм2 | 674,83 | 641,52 | |
NAL (Приложение B, рисунок B-9, используя 2faL) | NAL | 137805 | 173924 | ||
SL = 10 | SL | 10 | 10 | ||
N = min(NAs, NAL/SL) | N | 13781 | 17392 | ||
предполагаемое количество циклов | n | 2000 | 2000 | ||
коэффициент использования = n/N | 0,1451 | 0,1150 | |||
C.3. Расчет допустимого перепада температур
C.3.1. В таблице C-2 представлен пример расчета, в котором использованы уравнения по разделу 13 и Приложению B и который предназначен для расчета допустимого перепада температур для заданной геометрии узла и требуемого количества циклов.
Таблица C-2
Расчет допустимого перепада температур
Пример 2. Расчет усталостной нагрузки в соответствии с разделом 13 и Приложением B. Расчет допустимого перепада температур. Настоящий расчет выполнен для различного количества циклов так, чтобы при указании режима нагрузок сумма (n/N) была менее или равна 1. Когда режим нагрузок не указан, см. 13.1.2. | |||||
Узел: Барабан, внешний диаметр d 1600, минимальная толщина стенок 56 мм Рисунок N: Материал; xxx ЕН xxx | Лист 1 из 3 | ||||
количество циклов | 1 | ||||
тип цикла | холодный пуск | ||||
давление для расчета | pc | Н/мм2 | 8,53 | ||
температура для расчета | tc | °C | 300,00 | ||
рабочее давление | po | Н/мм2 | 8,15 | ||
минимальное давление цикла | pmin | Н/мм2 | 0,00 | ||
максимальное давление цикла | pmax | Н/мм2 | 8,15 | ||
минимальная температура цикла | tmin | °C | 20,00 | ||
максимальная температура цикла | tmax | °C | 297,00 | ||
эталонная температура | t* | °C | 227,75 | ||
характеристики материала | |||||
предел прочности на разрыв при комнатной температуре | Rm | Н/мм2 | 510,00 | ||
напряжение текучести при t* | Re(t*) | Н/мм2 | 253,90 | ||
коэффициент линейного теплового расширения при t* |  | 1/K | 1,40E-05 | ||
модуль упругости при t* | E | Н/мм2 | 1,97E+05 | ||
температуропроводность при t* | Dth | мм2/с | 10,19 | ||
коэффициент Пуассона |  | 0,30 | |||
размеры узла | |||||
внешний диаметр барабана | do | мм | 1600,00 | ||
Продолжение таблицы C-2
Пример 2. Расчет усталостной нагрузки в соответствии с разделом 13 и Приложением B. Расчет допустимого перепада температур. Настоящий расчет выполнен для различного количества циклов так, чтобы при указании режима нагрузок сумма (n/N) была менее или равна 1. Когда режим нагрузок не указан, см. 13.1.2. | |||||
Узел: Барабан, внешний диаметр d 1600, минимальная толщина стенок 56 мм Рисунок N: Материал; xxx ЕН xxx | Лист 2 из 3 | ||||
средняя толщина стенок барабана | ems | мм | 57,00 | ||
средний диаметр барабана | dms | мм | 1543,00 | ||
внешний диаметр ответвления | dob | мм | 108,00 | 298,50 | |
средняя толщина стенок ответвления | emb | мм | 8,80 | 33,35 | |
средний диаметр ответвления | dmb | мм | 99,20 | 265,15 | |
коэффициенты: | |||||
emb/ems | 0,1544 | 0,5851 | |||
 |  | 0,2365 | 0,5851 | ||
 | 3,15 | 3,40 | |||
вода/пар | вода | вода | |||
Z = dmb/dms | z | 0,0643 | 0,1718 | ||
 | 1,692 | 1,354 | |||
uO = do/(dms - ems) | uO | 1,0767 | |||
 | -0,3459 | ||||
 | W | Н/мм2/K | 6,6637 | 5,3325 | |
 | V | 1/с | -9,07E-03 | ||
количество циклов N = NAs (= 2000/0,4) | N | 5000 | |||
2fas (Приложение B, рисунок B-9) | 2fas | Н/мм2 | 2045 | ||
Ss = 1,5 | Ss | 1,5 | |||
SL = 10 | SL | 10 | |||
NAL = N·SL | NAL | 50000 | |||
2faL (Приложение B, рисунок B-9) | 2faL | Н/мм2 | 872,58 | ||
2fa*(t*) = min(2fas/Ss 2faL) | 2fa*(t*) | Н/мм2 | 872,58 | ||
Ct* (Приложение B, рисунок B-8) | Ct* | 0,918 | |||
2fa* = 2fa*(t*)·Ct* | 2fa* | Н/мм2 | 801,0 | ||
если (2fa* < Re(t*)) | |||||
2fva* = 2fa* | 2fva* | Н/мм2 | |||
если Re(t*) < = 2fa* < = 2Re(t**) | |||||
Y = Rm/2fa* | |||||
X = Re(t*)/Rm | |||||
2fva* = 2Rm·(X - Y + SQRT(1 - 2YX + YX2)) | 2fva* | Н/мм2 | |||
2fva = SQRT(2Re(t*)·2fa.) | 2fva* | Н/мм2 | 673,79 | ||
прибавки на надрезы (если надо) | |||||
Ck0 | 1,0 | 1,0 | |||
Ck1 | |||||
Ck2 | |||||
Ck3 | |||||
Ck | 1,0 | 1,0 | |||
 |  | Н/мм2 | 637,79 | 637,79 | |
Напряжения: | |||||
 | Sp,o | Н/мм2 | 355,63 | 383,21 | |
 | Sp,min | Н/мм2 | 0,00 | 0,00 | |
 | Sp,max | Н/мм2 | 355,63 | 383,21 | |
 |  | Н/мм2 | 355,63 | 383,21 | |
 | Н/мм2 | -282,16 | -254,58 | ||
(
(Окончание таблицы C-2
Пример 2. Расчет усталостной нагрузки в соответствии с разделом 13 и Приложением B. Расчет допустимого перепада температур. Настоящий расчет выполнен для различного количества циклов так, чтобы при указании режима нагрузок сумма (n/N) была менее или равна 1. Когда режим нагрузок не указан, см. 13.1.2. | |||||
Узел: Барабан, внешний диаметр d 1600, минимальная толщина стенок 56 мм Рисунок N: Материал; xxx ЕН xxx | Лист 3 из 3 | ||||
 | Н/мм2 | 355,63 | 383,32 | ||
ВЫБОР (вода) | Н/мм2 | ||||
f1 = max(S1; Sp,0 - po - 600) | f1 | Н/мм2 | -252,52 | -224,94 | |
f2 = min (S2; Sp0 - po + 200) | f2 | Н/мм2 | 355,63 | 383,21 | |
ВЫБОР (пар) | Н/мм2 | ||||
f1 = S1 | f1 | Н/мм2 | |||
f2 = S2 | f2 | Н/мм2 | |||
параметры рабочего режима: | |||||
dt1 (начало запуска) = f1/W | dt1 | K | -37,89 | -42,18 | |
 (завершение запуска) = (f2 - f1)/W |  | K | -91,26 | -114,05 | |
vt1 (начало запуска) = dt1·V | vt1 | K/с | 0,34 | 0,38 | |
 (завершение запуска) =  |  | K/с | 0,83 | 1,03 | |
 (завершение выключения) = f2/W |  | K | 53,37 | 71,86 | |
 (завершение выключения) =  |  | K/с | -0,48 | -0,65 | |
 | V | 1/с | -9,07E-03 | ||
количество циклов N - NAs (= 2000/0,4) | N | 5000 | |||
2fas (Приложение B, рисунок B-9) | 2fas | Н/мм2 | 2045 | ||
Ss = 1,5 | Ss | 1,5 | |||
SL = 10 | SL | 10 | |||
NAL = N·SL | NAL | 50000 | |||
2faL (Приложение B, рисунок B-9) | 2faL | Н/мм2 | 872,58 | ||
2fa*(t*) = min(2fas/Ss 2faL) | 2fa*(t*) | Н/мм2 | 872,58 | ||
(справочное)
D.1. Общие положения
Приложение D можно использовать совместно с разделом 13 настоящего стандарта и Приложением B ГОСТ Р 55682.4.
D.2. Символы и сокращения
Символы объяснены в соответствующих местах текста и/или перечислены в таблице 4-1 ГОСТ Р ЕН 12952-1 и в таблицах 13.2-1 и B-3 настоящего стандарта.
D.3. Физические характеристики
Физические характеристики сталей необходимы для проведения расчетов напряжений.
D.3.1. Плотность
Плотность
зависит от температуры. Ее можно рассчитать по формуле:
зависит от температуры. Ее можно рассчитать по формуле:
(D.3-1)В этой формуле использован коэффициент линейного расширения при температуре 20 °C до расчетной температуры. Он задан выражением:
, (D.3-2)где lt - длина образца при температуре t;
- коэффициент линейного расширения при температуре 20 °C.Для расчета массы узла можно использовать плотность
при 20 °C.
при 20 °C.D.3.2. Дифференциальный коэффициент линейного расширения
При необходимости рассчитать температурные напряжения, вызванные разностью температур
, можно использовать дифференциальный коэффициент линейного расширения
при температуре, равной:
, можно использовать дифференциальный коэффициент линейного расширения при температуре, равной:t* = 0,75max(t1, t2) + 0,25min(t1, t2). (D.3-3)
Соотношение между
и
равно:
и равно:
D.3.3. Теплоемкость
Соотношение между средней теплоемкостью от 20 °C до температуры t (cp.20.t) и дифференциальной теплоемкостью (cp.дифф.t) (подобно коэффициенту теплового линейного расширения) задают выражением:
(D.3-5)D.3.4. Температуропроводность
Температуропроводность at задают выражением:
, (D.3-6)где
- зависящая от температуры теплопроводность.
- зависящая от температуры теплопроводность.D.3.5. Коэффициент Пуассона
Коэффициент Пуассона
можно использовать независимо от величины температуры и сорта материала.
можно использовать независимо от величины температуры и сорта материала.D.4. Физические характеристики сталей
D.4.1. Табулированные данные (таблицы)
Таблица D-1
Ферритные стали группы (St) 1, 2.1, 4, 5.1 и 5.2
Плотность при 20 °C: 7850 кг/м3.
Температура C | Модуль упругости Et кН/мм2 | Коэффициент линейного расширения  | Теплопроводность  | Теплоемкость cp.20.t (также для St.6) | |||||||
Средн. от 20 °C до t, 10-4/K | Дифференциальный 10-4/K | St.1 C-Mn W тK | St.1 0,3Mo W тK | St.2.1 W тK | St.4 W тK | St.5.1 W тK | St.5.2 W тK | Средн. от 20 °C до t, Дж/кгK | Дифференциальный Дж/кгK | ||
20 | 212 | 11,30 | 54,7 | 49,3 | 39,7 | 46,3 | 44,6 | 37,0 | 461 | ||
100 | 206 | 11,9 | 12,47 | 53,8 | 48,3 | 40,9 | 47,1 | 43,7 | 37,4 | 479 | 496 |
200 | 198 | 12,6 | 13,71 | 50,5 | 46,2 | 41,0 | 46,2 | 42,2 | 37,2 | 499 | 533 |
300 | 191 | 13,1 | 14,69 | 47,0 | 43,7 | 39,9 | 44,1 | 40,1 | 36,5 | 517 | 568 |
400 | 183 | 13,7 | 15,41 | 43,5 | 41,0 | 38,2 | 41,3 | 38,0 | 35,0 | 536 | 611 |
500 | 174 | 14,1 | 15,88 | 40,0 | 38,8 | 36,1 | 38,6 | 35,8 | 33,2 | 558 | 677 |
600 | 165 | 14,4 | 16,09 | 36,5 | 35,3 | 33,8 | 35,8 | 33,5 | 31,0 | 587 | 778 |
Таблица D-2
Ферритные стали группы 6 (9Cr1Mo и 12Cr1MoV)
Плотность при 20°C 7760 кг/м3.
Температура t °C | Модуль упругости Et кН/мм2 | Коэффициент линейного расширения  | Теплопроводность  | Теплоемкость cp.20.t (также для St.6) | |||
Средн. от 20 °C до t, 10-4/K | Дифференциальный 10-4/K | St.6 9Cr1Mo W тK | St.6 12Cr1Mo W тK | Средн. от 20 °C до t, Дж/кгK | Дифференциальный Дж/кгK | ||
20 | 214 | 10,32 | 28,1 | 23,3 | 23,3 | 439 | |
100 | 211 | 10,7 | 11,10 | 28,3 | 23,6 | 23,6 | 500 |
200 | 205 | 11,2 | 11,94 | 28,0 | 24,3 | 24,3 | 534 |
300 | 197 | 11,6 | 12,63 | 28,0 | 25,5 | 25,5 | 571 |
400 | 188 | 11,9 | 13,16 | 28,0 | 25,7 | 25,7 | 625 |
500 | 178 | 12,2 | 13,55 | 27,8 | 26,0 | 26,0 | 704 |
600 | 168 | 12,5 | 13,79 | 27,0 | 26,5 | 26,5 | 831 |
Таблица D-3
Аустенитные стали группы 8.2 и 215S15
Плотность при 20 °C 7900 кг/м3.
Температура t °C | Модуль упругости Et, кН/мм2 | Коэффициент линейного расширения  | Теплопроводность  | Теплоемкость cp.20.t (также для St.6) | |||
Средн. от 20 °C до t, 10-4/K | Дифференциальный 10-4/K | St.5.2 W тK | 215S1 W тK | Средн. от 20 °C до t, Дж/кгK | Дифференциальный Дж/кгK | ||
20 | 200 | 15,29 | 14,3 | 12,6 | 472 | ||
100 | 193 | 15,9 | 16,47 | 15,5 | 14,0 | 487 | 501 |
200 | 185 | 16,6 | 17,77 | 17,0 | 15,5 | 503 | 525 |
300 | 176 | 17,2 | 18,87 | 18,4 | 17,0 | 512 | 532 |
400 | 168 | 17,7 | 19,77 | 20,0 | 18,6 | 520 | 555 |
500 | 159 | 18,3 | 20,47 | 21,5 | 20,1 | 530 | 582 |
600 | 151 | 18,7 | 20,97 | 23,0 | 21,7 | 541 | 604 |
700 | 142 | 19,1 | 21,27 | 24,5 | 23,0 | 551 | 610 |
800 | 134 | 19,3 | 21,37 | 26,0 | 24,2 | 559 | 609 |
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду уравнение (D.3-4), а не уравнение (C.3-4). |
Данные были взяты из следующих источников: | |
- по теплоемкости: | SEW 310 |
- по модулю упругости, среднему тепловому расширению, теплопроводности: | BS 3059 |
- по дифференциальному тепловому расширению | наилучшая полиномная подгонка для  и уравнение (C.3-4) |
D.4.2. Графики
1 - стали группы 1 - 5.2
2 - стали группы 6
3 - стали группы 8.2
Рисунок D-1. Модуль упругости
1 -
сталей группы 8.2
сталей группы 8.22 -
сталей группы 8.2
сталей группы 8.23 -
сталей группы 1 - 5.2
сталей группы 1 - 5.24 -
сталей группы 1 - 5.2
сталей группы 1 - 5.25 -
сталей группы 6
сталей группы 66 -
сталей группы 6
сталей группы 6Рисунок D-2. Температурный коэффициент линейного расширения
1 - cp.дифф.t
2 - cp.20.t
Рисунок D-3a. Теплоемкость сталей групп 1 - 6 (9Cr1Mo)
1 - cp.дифф.t
2 - cp.20.t
Рисунок D-3b. Теплоемкость сталей группы 6 (12Cr1MoV)
1 - cp.дифф.t
2 - cp.20.t
Рисунок D-3c. Теплоемкость сталей групп 8.2 и 215S15
1 - стали группы 1C-Mn
2 - стали группы 1 0,3Mo
3 - стали группы 4
4 - стали группы 5.1
5 - стали группы 2.1
6 - стали группы 5.2
7 - стали группы 6 (9Cr1Mo)
8 - стали группы 6 (12Cr1MoV)
9 - стали группы 8.2
10 - 215S15
Рисунок D-4. Теплопроводность
D.4.3. Полиномы и коэффициенты для полиномов
Физические характеристики можно также вычислить, используя для этого уравнение (C.4-1):
z = c0 + c1t + c2t2 + c3t3 + ... . (C.4-1)
Температуру t в этих расчетах необходимо брать в градусах Цельсия. Для расчета физической величины Z необходимо использовать соответствующие коэффициенты из приведенных ниже таблиц, эти коэффициенты подставляются в выражение.
Таблица D-4
Полиномиальные коэффициенты для модуля упругости
Модуль упругости Et, в кН/мм2 | Коэффициент для полиномиальной зависимости от температуры, выраженной в °C | Максимальное отклонение от табличных значений в D.4.1 | ||
Группа сталей | c0 | c1 | c2 | % |
от 1 до 5.2 | 213,16 | -6,91E-2 | -1,824E-5 | 0,4 |
6 | 215,44 | -4,28E-2 | -6,185E-5 | 0,3 |
8.2,215S15 | 201,66 | -8,48E-2 | 0 | 0,3 |
Таблица D-5
Полиномиальные коэффициенты для теплового
линейного расширения
Коэффициент линейного расширения  (= 10-4 K) | Коэффициент для полиномиальной зависимости от температуры, выраженной в °C | Максимальное отклонение от табличных значений в D.4.1 | |||
Группа сталей | c0 | c1 | c2 | % | |
от 1 до 5,2 |  | 11,14 | 8,03E-3 | -4,29E-6 | 0,5 |
 | 10,98 | 1,623E-2 | -1,287E-5 | 0 (по определению) | |
6 |  | 10,22 | 5,26E-3 | -2,5E-6 | 0,3 |
 | 10,11 | 1,062E-2 | -7,5E-6 | 0 (по определению) | |
8.2, 215S15 |  | 15,13 | 7,93E-3 | -3,33E-6 | 0,4 |
 | 14,97 | 1,599E-2 | -9,99E-6 | 0 (по определению) | |
Таблица D-6
Полиномиальные коэффициенты для теплопроводности
Теплопроводность  в Вт/мK | Коэффициент для полиномиальной зависимости от температуры, выраженной в °C | Максимальное отклонение от табличных значений в D.4.1 | ||||
Группа сталей | c0 | c1 | c2 | % | ||
1C-Mn | 55,72 | -2,464 | E-2 | -1,298 | E-5 | 1,3 |
1 0,3Mo | 49,83 | -1,613 | E-2 | -1,372 | E-5 | 0,5 |
2.1 | 39,85 | 1,111 | E-2 | -3,611 | E-5 | 1,0 |
4 | 46,85 | 7,2 | E-4 | -3,305 | E-5 | 1,2 |
5.1 | 45,0 | -1,287 | E-2 | -1,075 | E-5 | 0,5 |
5.2 | 39,97 | 6,40 | E-3 | -2,749 | E-5 | 0,4 |
6 (9Cr1Mo) | 28,05 | 1,85 | E-3 | -5,58 | E-6 | 0,8 |
6(12Cr1MoV) | 22,97 | 8,73 | E-3 | -4,82 | E-6 | 1,4 |
8.2 | 13,98 | 1,502 | E-2 | 0 | 0,5 | |
215S15 | 12,48 | 1,501 | E-2 | 0 | 1,2 | |
Таблица D-7
Полиномиальные коэффициенты для теплоемкости
Теплоемкость | Коэффициент для полиномиальной зависимости от температуры, выраженной в °C | Максимальное отклонение от табличных значений в D-4 | |||||
Cp.xx.t | Дж/(кг·K) | ||||||
Группа сталей | c0 | c1 | c2 | c3 | c4 | % | |
от 1 до 6 (9Cr1Mo) | cp.20.t cp.дифф.t | 454,93 449,30 | 0,28139 0,57830 | -3,8815E-4 -1,1930E-3 | 4,7542E-7 1,9017E-6 | 0 0 | 0,2 0,3 |
6 (12Cr1MoV) | cp.20.t cp.дифф.t | 433,33 424,66 | 0,43342 0,89672 | -7,4702E-4 -2,2892E-3 | 8,0289E-7 3,2116E-6 | 0 0 | 0,9 1,1 |
8.2, 215S15 | cp.20.t cp.дифф.t | 467,77 462,69 | 0,24905 0,52026 | -5,5393E-4 -1,7117E-3 | 8,3266E-7 3,3658E-6 | -4,3916E-10 -2Д958E-9 | 0,4 1,2 |
Область применимости полиномиального приближения:
- ферритные стали (стали групп 1 - 6): температура 0 °C - 600 °C;
- аустенитные стали (стали групп 8.2 и 215S15): температура 0°C - 800 °C;
Коэффициенты взяты по источнику:
- наилучшая полиномиальная подгонка для данных по таблицам D.4.
(справочное)
Пункты настоящего стандарта отвечают требованиям по безопасности или иным положениям "Предписания по оборудованию, работающему под давлением ...".
Примечание. К изделию (изделиям) могут также применять иные нормативные документы, отличные от документа "Предписания по оборудованию, работающему под давлением ...", если они не выходят за рамки настоящего стандарта.
Пункты настоящего стандарта, указанные в таблице ZA.1, служат в поддержку основным требованиям по безопасности документа "Предписания по оборудованию, работающему под давлением ...".
Таблица ZA.1
Сопоставление положений настоящего стандарта с положениями
"Предписания по оборудованию, работающему под давлением ..."
в отношении конструирования и расчета узлов, работающих
под давлением для водотрубных котлов
Пункты и сочетания пунктов настоящего стандарта | Содержание | Предписание Технического регламента N XXX | ||||
Расчет с использованием подходящих множителей | ||||||
Коэффициенты надежности и границы | ||||||
Внутреннее/внешнее давления | ||||||
Температура окружающей среды и рабочая температура | ||||||
Статичное давление и массовое содержание | ||||||
Ветровая нагрузка и землетрясения | ||||||
Реактивные силы и моменты от оснастки и т.п. | ||||||
| ||||||
Коррозия, эрозия, усталость и т.п. | ||||||
Одновременное действие нагрузок | ||||||
Расчет для адекватной прочности должен опираться на численные методы расчета | ||||||
Расчет с использованием эксперимента | ||||||
Характер отказов и коэффициенты надежности | ||||||
Применяемые методы расчета: расчет по формулам | ||||||
Расчет по анализу | ||||||
Давление для расчета | ||||||
Температура и границы для расчета | ||||||
Комбинации давления и температуры | ||||||
Максимальные напряжения и концентрация напряжений | ||||||
Технический предел прочности/предел текучести | ||||||
Предел растяжения на прочность Разрывное напряжение ползучести | ||||||
Усталость | ||||||
Модуль упругости | ||||||
Пластическая деформация | ||||||
Ударная вязкость | ||||||
| ||||||
Коэффициенты соединения | ||||||
Вопросы стабильности | ||||||
Испытание давлением | ||||||
Расчет для проверки без приборов | ||||||
Способы проверки изнутри вручную | ||||||
Слишком узкий доступ | ||||||
Содержащиеся носители не вредны для оборудования, работающего под давлением | ||||||
Как избежать вредоносных эффектов, т.е. гидравлического удара | ||||||
Разрешение на очистку, инспектирование и т.д. | ||||||
Коррозия и иные химические агрессии | ||||||
| ||||||
5.8.6 | Добавочная толщина, подушки, прокладки и т.п. | |||||
Ферритные стали - минимум из 2/3 от Rc/t или 5/12 от Rm/20 | ||||||
2/3 от Rc/t, если удлинение превышает 30% | ||||||
5/6 от Rc/t или 1/3 от Rm/t, если удлинение превышает 35% | ||||||
Нелегированные или низколегированные литые стали - минимум из 10/19 от Rc/t или 1/3 от Rm/20 | ||||||
Ферритные стали - минимум из 2/3 от Rc/t или 5/12 от Rm/20 | ||||||
Все пункты, за исключением 11.2.4 | 1,00 для соединений, которые подвергают проверке методами НРК | |||||
0,85 для соединений, которые подвергают статистической проверке методами НРК | ||||||
Все пункты | Прочие параметры соединения, которые следует рассмотреть | |||||
Соблюдение требований указанных пунктов будет в то же время означать выполнение требований по технике безопасности, содержащихся в документе "Предписания по оборудованию, работающему под давлением ...", связанных и действующих совместно с иными предписаниями Российской Федерации.
ЕН 13445 | Сосуды, работающие под давлением без огневого подвода теплоты (Unfired pressure vessels) | |
ЕН 1591-1 | Фланцы и их соединения. Правила расчета круглых фланцевых соединений с прокладкой. Часть 1. Метод расчета (Flanges and their joints - Design rules for gasketed circular flange connections - Part 1: Calculation method) | |
ЕН 10164 | Изделия стальные с улучшенной деформируемостью перпендикулярно поверхности изделия. Технические условия поставки (Steel products with improved deformation properties perpendicular to the surface of the product - Technical delivery conditions) | |
ЕН 13480 | Металлические промышленные трубопроводы (Metallic industrial piping) | |
ЕН 1092-1 | Фланцы и их соединения. Круглые фланцы для труб, клапанов, фитингов и арматуры с обозначением PN. Часть 1. Стальные фланцы (Flanges and their joints - Circular flanges for pipes, valves, fittings and accessories, PN designated - Part 1: Steel flanges) | |
ЕН 1759-1 | Фланцы и их соединения. Круглые фланцы для труб, клапанов, фитингов и арматуры указанного класса. Часть 1. Фланцы стальные (Flanges and their joints - Circular flanges for pipes, valves, fittings and accessories, Class designated - Part 1: Steel flanges, NPS 1/2 to 24) | |
ЕН 10025-1 | Изделия горячекатаные из конструкционных сталей. Часть 1. Основные технические условия поставки (Hot rolled products of structural steels - Part 1: General technical delivery conditions) | |
ЕН 10025-2 | Изделия горячекатаные из конструкционных сталей. Часть 2. Технические условия поставки для нелегированной конструкционной стали (Hot rolled products of structural steels - Part 2: Technical delivery conditions for non-alloy structural steels) | |
ИСО 4287 | Геометрические характеристики изделий (GPS). Структура поверхности. Профильный метод. Термины, определения и параметры структуры (Geometrical product specifications (GPS). Surface texture. Profile method. Terms, definitions and surface texture parameters) |
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/49/gost_46541.html
На правах рекламы:
|
© Антон Серго, 1998-2026.
|
Разработка сайта |
|
