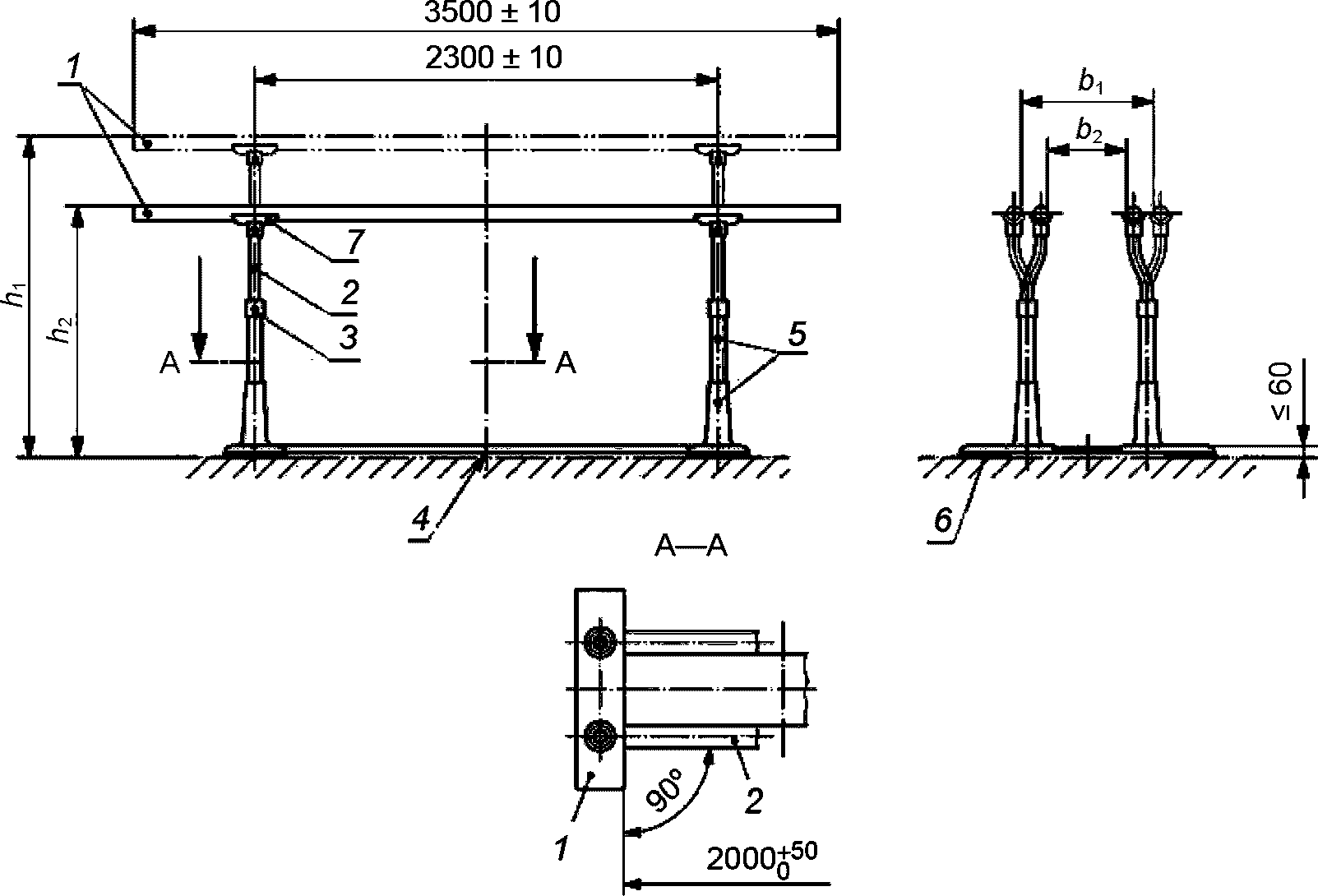

2.1.2 Конструкция и размеры параллельных брусьев и комбинированных асимметричных/параллельных брусьев приведены на рисунке 1 и в таблице 2.
![]() 1 - жердь; 2 - выдвижная стойка; 3 - замок с регулировочным
устройством; 4 - продольная обвязка; 5 - опора брусьев;
6 - поперечная обвязка; 7 - вертлюг
асимметричные/параллельные брусья
Таблица 2
асимметричных/параллельных брусьев
Размеры в миллиметрах
Профиль жерди представлен на рисунке 2.
![]() Рисунок 2 - Профиль жерди
2.2 Требования безопасности
2.2.1 Общие требования
2.2.1.1 Не должно быть шероховатых поверхностей, способных нанести травму пользователю.
2.2.1.2 Не должно быть выступающих элементов с острыми концами или кромками.
2.2.1.3 Сварные швы должны быть гладкими.
2.2.1.4 Углы и края любой доступной пользователям части оборудования должны иметь радиус закругления не более (3,00 +/- 0,01) мм.
2.2.1.5 При наличии болтовых соединений концы болтовых соединений, выступающие более 8 мм за пределы поверхности оборудования, должны быть защищены.
2.2.1.6 Не допускаются застревания, зажим и раздавливание в отверстиях, зазорах и/или элементах оборудования головы, шеи или пальцев пользователя.
Не допускаются застревания, зажим и раздавливание вследствие деформации либо прогиба элементов оборудования под нагрузкой относительно друг друга или пола.
Требования относятся к опорам брусьев, жердям и соединениям между ними.
2.2.1.7 При оценке застревания, зажима и раздавливания должны быть учтены все возможные варианты высоты и ориентации. Требования действительны также при перемещении и транспортировании оборудования.
2.2.2 Брусья не должны опрокидываться ни в каком направлении при приложении сосредоточенной горизонтальной нагрузки, составляющей 40% собственного веса, но не менее (400 +/- 5) Н, прикладываемой к середине жерди перпендикулярно к ее длине при испытаниях на устойчивость в соответствии с А.2 (см. приложение А).
2.2.3 Конструкция параллельных брусьев не должна иметь никаких трещин, поломок, чрезмерных остаточных деформаций, ослабления соединений и связей при воздействии сосредоточенной вертикальной нагрузки (2850 +/- 50) Н, прикладываемой к середине жердей при испытаниях на прочность в соответствии с А.3 (см. приложение А).
2.2.4 Значение прогиба жерди (из дерева) должно составлять от 40 до 100 мм, значение остаточного прогиба должно составлять не более 1 мм при приложении сосредоточенной вертикальной нагрузки (1350 +/- 50) Н к середине жерди перпендикулярно к ее длине при испытаниях на наличие упругости и остаточного прогиба в соответствии с А.4 (см. приложение А).
2.2.5 В местах установки вертлюга прогиб жерди в продольном и поперечном направлениях должен составлять не более 20 мм при приложении горизонтальной нагрузки (570 +/- 20) Н к середине жерди перпендикулярно к ее длине и вдоль оси жерди при испытаниях жесткости стойки в соответствии с А.5 (см. приложение А).
2.2.6 При проверке пространства между жердями брусьев испытательный шаблон должен проходить в пространстве между жердями брусьев в соответствии с А.6 (см. приложение А).
3.1 Испытания конструкции на устойчивость - по А.2 приложения А.
3.2 Испытания конструкции на прочность - по А.3 приложения А.
3.3 Испытания конструкции на значение прогиба и наличие остаточного прогиба - по А.4 приложения А.
3.4 Испытания жесткости стойки - по А.5 приложения А.
3.5 Проверка пространства между жердями брусьев - по А.6 приложения А.
3.6 Все испытания под нагрузкой следует проводить, когда жердь установлена на максимальную рабочую высоту.
3.7 По результатам испытаний оформляют отчет или протокол.
На все оборудование должна быть нанесена следующая маркировка:
- обозначение настоящего стандарта;
- наименование или товарный знак изготовителя;
- год изготовления;
- число пользователей, на которое рассчитано оборудование.
(обязательное)
ИСПЫТАНИЯ ПАРАЛЛЕЛЬНЫХ БРУСЬЕВ И КОМБИНИРОВАННЫХ
АСИММЕТРИЧНЫХ/ПАРАЛЛЕЛЬНЫХ БРУСЬЕВ
А.1 Общие требования к испытаниям
Все испытания асимметричных брусьев под нагрузкой следует проводить, когда жердь установлена на максимальную рабочую высоту.
А.2.1 Сущность метода
При испытаниях на устойчивость конструкции параллельных брусьев к середине жерди перпендикулярно к ее длине прикладывают сосредоточенную горизонтальную нагрузку, составляющую 40% собственного веса конструкции, но не менее (400 +/- 5) Н, в течение (65 +/- 5) с.
При приложении горизонтальной испытательной нагрузки конструкция не должна отклоняться или опрокидываться в каком-либо направлении.
После проведения испытаний на конструкции брусьев не должно быть повреждений, в т.ч. трещин, поломок, чрезмерных остаточных деформаций, ослабления соединений и связей.
А.2.2 Аппаратура
А.2.2.1 Устройство нагружения
Ремень шириной (100 +/- 1) мм.
Устройство нагружения должно обеспечивать сосредоточенную горизонтальную нагрузку, составляющую 40% собственного веса конструкции, но не менее (400 +/- 5) Н, прикладываемую к середине жерди перпендикулярно к ее длине.
А.2.2.2 Температура испытаний
Оборудование должно быть выдержано не менее 3 ч при температуре испытаний (23 +/- 2) °C.
А.2.3 Процедура
А.2.3.1 Прикладывают горизонтальную сосредоточенную нагрузку F = 40% собственного веса конструкции, но не менее (400 +/- 5) Н, к середине перекладины и выдерживают в течение (65 +/- 5) с.
А.2.3.2 Контролируют наличие отклонения или опрокидывание конструкции в каком-либо направлении.
При наличии отклонения регистрируют значение отклонения.
А.2.4 После снятия нагрузки осматривают конструкцию.
После завершения испытаний на конструкции параллельных брусьев не должно быть повреждений, в т.ч. трещин, поломок, чрезмерных остаточных деформаций, ослабления соединений и связей.
А.3.1 Сущность метода
При испытаниях конструкции на прочность к середине жерди прикладывают сосредоточенную вертикальную нагрузку (2850 +/- 50) Н в течение (65 +/- 5) с.
После проведения испытаний на конструкции не должно быть повреждений, в т.ч. трещин, поломок, чрезмерных остаточных деформаций, ослабления соединений и связей.
А.3.2 Аппаратура
А.3.2.1 Устройство нагружения
Ремень шириной (100 +/- 1) мм.
Устройство нагружения должно обеспечивать сосредоточенную вертикальную нагрузку (2850 +/- 50) Н, прикладываемую к середине жерди.
А.3.2.2 Температура испытаний
Оборудование должно быть выдержано не менее 3 ч при температуре испытаний (23 +/- 2) °C.
А.3.3.3 Процедура
А.3.3.3.1 Прикладывают вертикальную сосредоточенную нагрузку F = (2850 +/- 50) Н к середине перекладины и выдерживают в течение (65 +/- 5) с.
А.3.3.3.2 После снятия нагрузки осматривают конструкцию параллельных брусьев.
А.3.4 На конструкции параллельных брусьев не должно быть повреждений, в т.ч. трещин, поломок, чрезмерных остаточных деформаций, ослабления соединений и связей.
А.4.1 Сущность метода
При испытаниях к середине жерди перпендикулярно к ее длине прикладывают сосредоточенную вертикальную нагрузку (1350 +/- 50) Н в течение (65 +/- 5) с.
При приложении вертикальной испытательной нагрузки фиксируют наличие прогиба жерди в вертикальном направлении.
После снятия испытательной нагрузки фиксируют значение остаточного прогиба жерди.
После завершения испытаний на конструкции параллельных брусьев не должно быть повреждений, в т.ч. трещин, поломок, чрезмерных остаточных деформаций, ослабления соединений и связей.
А.4.2 Аппаратура
А.4.2.1 Устройство нагружения
Ремень шириной (100 +/- 1) мм.
Устройство нагружения должно обеспечивать сосредоточенную вертикальную нагрузку (1350 +/- 50) Н, прикладываемую к середине жерди перпендикулярно к ее длине.
А.4.2.2 Температура испытаний
Оборудование должно быть выдержано не менее 3 ч при температуре испытаний (23 +/- 2) °C.
А.4.3 Процедура
А.4.3.1 Прикладывают вертикальную сосредоточенную нагрузку F = (1350 +/- 50) Н к середине жерди в течение (65 +/- 5) с.
А.4.3.2 Контролируют наличие прогиба жерди в вертикальном направлении.
При наличии прогиба жерди в вертикальном направлении регистрируют значение прогиба.
А.4.3.3 После снятия нагрузки проверяют наличие остаточного прогиба жерди в вертикальном направлении.
Фиксируют значение остаточного прогиба жерди.
А.4.4 После завершения испытаний на конструкции параллельных брусьев не должно быть повреждений, в т.ч. трещин, поломок, чрезмерных остаточных деформаций, ослабления соединений и связей.
А.5.1 Сущность метода
При испытаниях несущей способности стойки параллельных брусьев к середине жерди перпендикулярно к ее длине и вдоль оси жерди прикладывают сосредоточенную горизонтальную нагрузку (570 +/- 20) Н в течение (65 +/- 5) с.
Прогиб жерди в месте крепления к стойке в продольном или поперечном направлениях должен составлять не более 20 мм.
А.5.2 Аппаратура
А.5.2.1 Устройство нагружения
Ремень шириной (100 +/- 1) мм.
Устройство нагружения должно обеспечивать сосредоточенную горизонтальную нагрузку (570 +/- 20) Н, прикладываемую к середине жерди перпендикулярно к ее длине и вдоль оси.
А.5.2.2 Температура испытаний
Оборудование должно быть выдержано не менее 3 ч при температуре испытаний (23 +/- 2) °C.
А.5.3 Процедура
А.5.3.1 Прикладывают сосредоточенную горизонтальную нагрузку F = (570 +/- 20) Н к середине жерди перпендикулярно ее длине и вдоль оси в течение (65 +/- 5) с.
А.5.3.2 Контролируют наличие прогиба жерди в месте крепления к стойке в продольном и поперечном направлениях.
При наличии прогиба жерди в продольном и поперечном направлениях величину прогиба регистрируют.
А.5.4 После завершения испытаний на конструкции параллельных брусьев не должно быть повреждений, в т.ч. трещин, поломок, чрезмерных остаточных деформаций, ослабления соединений и связей.
А.6.1 Сущность метода
При испытаниях пытаются ввести испытательный шаблон между опорами брусьев в зоне поперечной обвязки, при этом плоскость шаблона должна оставаться перпендикулярной к продольной оси жерди и быть расположена вертикально.
Следует зафиксировать, может ли пройти испытательный шаблон между опорами брусьев.
А.6.2 Аппаратура
А.6.2.1 Для определения пространства между жердями используют испытательный шаблон в соответствии с рисунком А.1. Размеры испытательного шаблона приведены в таблице А.1.
![]() Рисунок А.1 - Испытательный шаблон
Таблица А.1
Размеры в миллиметрах
А.6.2.2 Температура испытаний
Оборудование должно быть выдержано не менее 3 ч при температуре испытаний (23 +/- 2) °C.
А.6.3 Процедура
При испытаниях пытаются ввести испытательный шаблон между опорами брусьев в зоне поперечной обвязки, при этом плоскость шаблона должна оставаться перпендикулярной продольна к оси жерди и быть расположена вертикально согласно рисунку А.2.
![]() 1 - испытательный шаблон в пространстве
между жердями брусьев
Рисунок А.2 - Проведение испытаний
Фиксируют, проходит ли испытательный шаблон между опорами брусьев.
А.6.4 Испытательный шаблон должен проходить в пространстве между жердями брусьев.
