"ГОСТ Р 55674-2024. Национальный стандарт Российской Федерации. Оборудование гимнастическое. Брусья параллельные и комбинированные асимметричные/параллельные. Технические условия"
(утв. и введен в действие Приказом Росстандарта от 02.04.2024 N 391-ст)

1 РАЗРАБОТАН Ассоциацией Саморегулируемой организацией "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 2 апреля 2024 г. N 391-ст

4 Настоящий стандарт разработан с учетом основных нормативных положений европейского стандарта ЕН 914:2020 "Гимнастическое оборудование. Параллельные брусья и комбинированные асимметричные/параллельные брусья. Требования и методы испытаний, включая безопасность" (EN 914:2020 "Gymnastic equipment - Parallel bars and combination asymmetric/parallel bars - Requirements and test methods including safety", NEQ)

5 ВЗАМЕН ГОСТ Р 55674-2013

Настоящий стандарт распространяется на гимнастическое оборудование - брусья параллельные и комбинированные асимметричные/параллельные, предназначенные для использования под наблюдением компетентного лица. Стандарт устанавливает функциональные требования и требования безопасности к трем типам брусьев.

Стандарт дополняет общие требования безопасности к гимнастическому оборудованию, установленные в ГОСТ Р 56446, требования которого следует рассматривать вместе с настоящим стандартом.

Настоящий стандарт устанавливает характеристики, требования техники безопасности и методы испытаний.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 55667 Маты спортивные. Маты гимнастические. Требования безопасности

ГОСТ Р 55670-2021 Маты спортивные. Методы определения демпфирующих свойств

ГОСТ Р 55789 Оборудование и инвентарь спортивные. Термины и определения

ГОСТ Р 56446 Оборудование гимнастическое. Общие требования безопасности и методы испытаний

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины по ГОСТ Р 55789.

Классификация параллельных брусьев и комбинированных асимметричных/параллельных брусьев приведена в таблице 1.

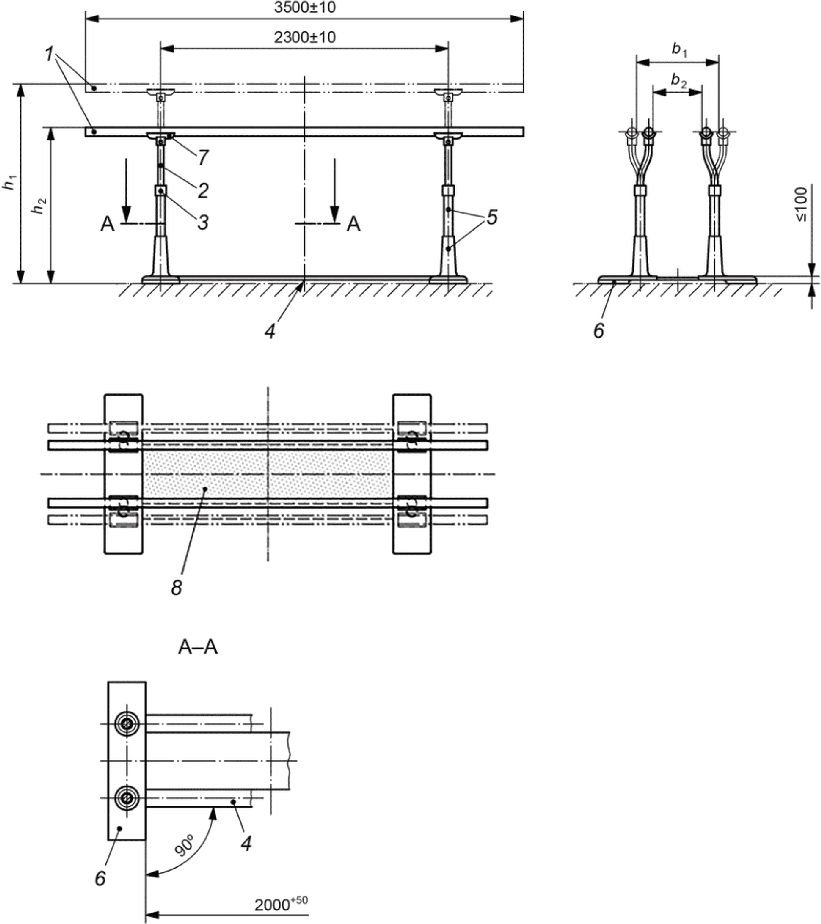

Все брусья должны соответствовать размерам, показанным на рисунках 1 и 2 и указанным в таблице 2.

Рекомендуемые профили жерди показаны на рисунке 2.

Примечание - Допустимы любые профили между указанными размерами.

Брусья не должны повреждать пол.

При использовании брусьев пространство внутри продольных и поперечных обвязок должно быть заполнено до самой высокой точки обвязок с помощью гимнастических матов по ГОСТ Р 55667 и ГОСТ Р 55670 или пола платформы.

При использовании брусьев типа 3 во время соревнований продольные и поперечные обвязки должны быть покрыты матами в соответствии с ГОСТ Р 55667 и ГОСТ Р 55670-2021, таблица 1, тип 6, общей высотой 200 мм.

Примечание - Требования [1] применяют во время соревнований.

Брусья должны соответствовать требованиям ГОСТ Р 56446, кроме случаев, предусмотренных настоящим стандартом.

При проверке брусьев типов 1 и 2 испытательный шаблон должен проходить в пространстве между жердями брусьев.

При проверке брусьев типа 3 расстояние между стойками на регулировочных уровнях должно быть не менее 480 мм.

Требования ГОСТ Р 56446 к точкам захвата относятся к выдвижным стойкам, жердям и соединениям между ними.

Брусья типов 1 и 2 не должны опрокидываться ни в каком направлении при приложении сосредоточенной горизонтальной нагрузки, составляющей 40% собственного веса брусьев, но не менее 400 Н, прикладываемой к середине жерди перпендикулярно к ее длине.

К брусьям типа 3 прикладывают растягивающую нагрузку не менее 900 Н.

При испытании каждой жерди брусьев типов 1 и 2 прогиб должен составлять не менее 40 мм и не более 100 мм при приложении нагрузки (1350 +/- 50) Н. Остаточный прогиб должен быть не более 1 мм.

При испытании каждой жерди брусьев типа 3 прогиб должен составлять не менее 50 мм и не более 70 мм при приложении нагрузки (1350 +/- 20) Н. Остаточный прогиб должен быть не более 1 мм.

Конструкция брусьев не должна иметь никаких трещин или дефектов, чрезмерных остаточных деформаций, ослабления соединений при приложении сосредоточенной вертикальной нагрузки (2850 +/- 50) Н.

Жерди не должны прогибаться более 20 мм в продольном или поперечном направлении в области вертлюга при приложении горизонтальной нагрузки (570 +/- 20) Н в указанных направлениях. Поперечные нагрузки прикладывают к центру жердей перпендикулярно к длине, продольные нагрузки - вдоль оси жердей.

Для всех нагрузочных испытаний жерди должны быть отрегулированы на максимальную полезную высоту.

Свободное пространство между стойками брусьев оценивают, вставив испытательный шаблон между стойками брусьев.

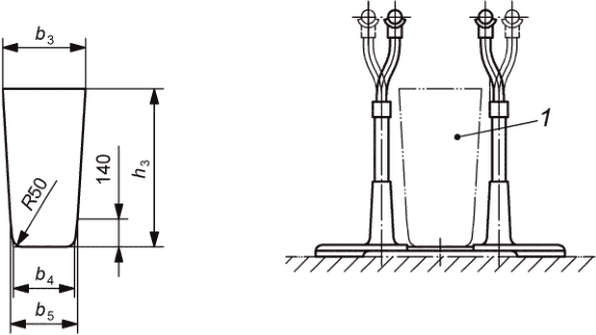

Шаблон размерами, указанными в таблице 3 и показанными на рисунке 3.

Испытательный шаблон вводят вертикально между стойками брусьев на уровне обвязок, при этом плоскость шаблона должна оставаться перпендикулярна к продольной оси жердей.

В протокол записывают, можно ли провести испытательный шаблон между стойками брусьев.

К брусьям прикладывают заданную горизонтальную нагрузку.

При испытании брусьев всех типов применяют ленту шириной (100 +/- 1) мм.

При испытании брусьев типа 3 применяют устройства регистрации, включая тензодатчики и самописцы, которые могут контролировать нагрузку растяжения, приложенную к параллельным брусьям. Система регистрации должна быть способна измерять растягивающие усилия до 5000 Н с пределом погрешности +/- 1%.

Оборудование должно быть выдержано не менее 3 ч при температуре испытаний (23 +/- 2) °C.

Брусья типов 1 и 2 закрепляют на полу для предотвращения скольжения.

Указанную горизонтальную нагрузку прикладывают поперек жерди в течение (65 +/- 5) с.

При наличии прогиба жерди измеряют величину прогиба в местах установки вертлюга в направлении приложенной нагрузки.

Брусья типа 3 также закрепляют на полу для предотвращения скольжения.

Горизонтальную нагрузку прикладывают поперек жерди и увеличивают до тех пор, пока образец не наклонится под углом 10°. Растягивающее усилие (Н) измеряют и записывают с помощью самописца, описанного в 7.3.2.

Записывают, произошел ли прогиб. При наличии величину прогиба в области вертлюга записывают в миллиметрах.

К центру каждой жерди прикладывают вертикальную нагрузку и измеряют прогиб. Затем нагрузку снимают и измеряют остаточный прогиб.

Лента шириной (100 +/- 1) мм.

Брусья выдерживают не менее 3 ч при температуре испытания (23 +/- 2) °C.

К центру жерди прикладывают вертикальную нагрузку в течение (65 +/- 5) с.

Положение нагруженной части следует измерять от любой удобной контрольной точки. Отражают прогиб в центре жерди.

Нагрузку снимают. Остаточный прогиб измеряют через 30⁺¹ мин после прекращения воздействия нагрузки.

Любое остаточное отклонение должно быть зафиксировано.

Упругость указывают как прогиб под нагрузкой в миллиметрах. Остаточный прогиб указывают в миллиметрах как прогиб, сохраняющийся в течение 30⁺¹ мин после прекращения воздействия нагрузки.

Брусья нагружают вертикальной нагрузкой и проверяют наличие трещин или других повреждений.

Лента шириной (100 +/- 1) мм.

Брусья выдерживают не менее 3 ч при температуре испытаний (23 +/- 2) °C.

К центру жерди прикладывают вертикальную нагрузку в течение (65 +/- 5) с. Фиксируют любые возникшие поломки, трещины, дефекты или повреждения.

Записывают результат испытания, указывая наличие или отсутствие трещин, других повреждений.

Изготовитель должен предоставить следующую информацию:

а) сведения об оборудовании;

б) порядок сборки, включая систему регулировки;

в) требования к пространству для брусьев;

г) вес брусьев;

д) сведения о техническом обслуживании;

е) предупреждение о том, что брусья следует использовать под наблюдением.

Маркировка должна соответствовать ГОСТ Р 56446.
