"ГОСТ Р 58401.3-2019. Национальный стандарт Российской Федерации. Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Система объемно-функционального проектирования. Правила проектирования"
(утв. и введен в действие Приказом Росстандарта от 31.05.2019 N 257-ст)

1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Центр метрологии испытаний и стандартизации" (ООО "ЦМИиС") совместно с Автономной некоммерческой организацией "Научно-исследовательский институт транспортно-строительного комплекса" (АНО "НИИ ТСК")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 31 мая 2019 г. N 257-ст

4 ВВЕДЕН ВПЕРВЫЕ

5 ДЕЙСТВУЕТ ВЗАМЕН ПНСТ 115-2016

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Настоящий стандарт разработан на основе системы объемного проектирования асфальтобетонных смесей "Superpave" и входит в комплекс стандартов, нормирующих систему объемно-функционального проектирования асфальтобетонных смесей в Российской Федерации.

Настоящий стандарт распространяется на асфальтобетонные дорожные смеси и асфальтобетон и устанавливает правила проектирования асфальтобетонных смесей по системе объемно-функционального проектирования.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 33029-2014 Дороги автомобильные общего пользования. Щебень и гравий из горных пород. Определение гранулометрического состава

ГОСТ Р 58401.1-2019 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Система объемно-функционального проектирования. Технические требования

ГОСТ Р 58401.7 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Метод определения ползучести и прочности при непрямом растяжении (IDT)

ГОСТ Р 58401.10 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Методы определения объемной плотности

ГОСТ Р 58401.11 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Метод определения усталостной прочности при многократном изгибе

ГОСТ Р 58401.13 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Метод приготовления образцов вращательным уплотнителем

ГОСТ Р 58401.16 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Методы определения максимальной плотности

ГОСТ Р 58401.18 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Метод определения водостойкости и адгезионных свойств

ГОСТ Р 58401.21-2019 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Методы определения динамического модуля упругости и числа текучести с использованием установки динамического нагружения (АМРТ)

ГОСТ Р 58402.1 Дороги автомобильные общего пользования. Материалы минеральные для приготовления асфальтобетонных смесей. Система объемно-функционального проектирования. Методы определения плотности и абсорбции песка

ГОСТ Р 58402.6 Дороги автомобильные общего пользования. Материалы минеральные для приготовления асфальтобетонных смесей. Система объемно-функционального проектирования. Метод определения плотности и абсорбции щебня

ГОСТ Р 58402.8 Дороги автомобильные общего пользования. Материалы минеральные для приготовления асфальтобетонных смесей. Система объемно-функционального проектирования. Методы определения максимальной плотности минерального порошка

ГОСТ Р 58406.3 Дороги автомобильные общего пользования. Смеси асфальтобетонные дорожные и асфальтобетон. Метод определения стойкости к колееобразованию прокатыванием нагруженного колеса

ГОСТ Р 58407.1 Дороги автомобильные общего пользования. Материалы минеральные. Методы отбора проб песка

ГОСТ Р 58407.2 Дороги автомобильные общего пользования. Материалы минеральные. Методы отбора проб щебня

ГОСТ Р 58407.3 Дороги автомобильные общего пользования. Материалы минеральные. Методы отбора проб минерального порошка

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения национального стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1

3.2

3.3

3.4

3.5

3.6

3.7

3.8

3.9 объем абсорбированного вяжущего V_ba, см³: Объем вяжущего, абсорбированного в минеральный заполнитель.

3.10 эффективный объем вяжущего V_be, см³: Объем вяжущего, не абсорбированного в минеральный заполнитель.

4.1.1 Отбирают щебень, песок и минеральный порошок, которые планируют применять при приготовлении асфальтобетонной смеси в соответствии с ГОСТ Р 58407.1, ГОСТ Р 58407.2 и ГОСТ Р 58407.3.

4.1.2 Каждую фракцию щебня, песка и минерального порошка промывают через сито с размером ячеек 0,063 мм и определяют ее зерновой состав в соответствии с ГОСТ 33029-2014 (раздел 9), с использованием следующего набора сит: 0,063; 0,125; 0,25; 0,5; 1,0; 2,0; 4,0; 8,0; 11,2; 16,0; 22,4, 31,5; 45,0 мм.

4.1.3 Определяют качество применяемых минеральных материалов на соответствие требованиям ГОСТ Р 58401.1-2019 (подраздел 5.1).

4.1.4 Определяют объемную плотность и максимальную плотность каждой фракции щебня в соответствии с ГОСТ Р 58402.6 и песка в соответствии с ГОСТ Р 58402.1 (основной метод А), а также определяют максимальную плотность минерального порошка в соответствии с ГОСТ Р 58402.8.

4.2.1 Смешивают все минеральные материалы, которые планируют применять при приготовлении щебеночно-мастичной смеси таким образом, чтобы зерновой состав минеральной части смеси удовлетворял требованиям ГОСТ Р 58401.1-2019 (таблица 3).

Для построения кривой зернового состава рассчитывают полные проходы на каждом сите. Полный проход материала на заданном сите P, %, вычисляют по формуле

где A, B, C, ... - количество зерен от каждой фракции минерального материала A, B, C, ..., прошедшее через заданное сито, %;

a, b, c, ... - количество материала A, B, C, ..., в долях, применяемое в составе смеси, сумма которых равна 1,00.

4.2.2 Для выбора оптимального зернового состава на применяемых материалах готовят не менее трех различных составов минеральной части асфальтобетонной смеси одного типа. Графический пример подготовки трех различных составов смеси приведен в приложении А.

4.2.3 Рекомендуется путем просеивания проверить все запроектированные составы на соответствие требованиям ГОСТ Р 58401.1-2019 (таблица 3).

Для каждого из трех запроектированных зерновых составов минеральной части смеси рассчитывают первоначальное количество вяжущего в соответствии с приложением Б.

4.4.1 В соответствии с ГОСТ Р 58401.13 готовят не менее трех образцов от каждой запроектированной смеси. Число оборотов при уплотнении должно быть равным проектному N_пр. Число оборотов вращательного уплотнителя выбирают в зависимости от интенсивности движения в месте строительства и в соответствии с таблицей 1.

При уплотнении оборудование должно автоматически определять высоту образца после каждого оборота вращательного уплотнителя с точностью 0,1 мм и фиксировать ее (записывать) в контрольных точках - N_нач, N_пр и N_макс.

4.4.2 Определяют объемную плотность каждого приготовленного образца в соответствии с ГОСТ Р 58401.10.

4.4.3 У асфальтобетонной смеси каждого запроектированного состава определяют максимальную плотность в соответствии с ГОСТ Р 58401.16.

4.5.1 Воздушные пустоты P_a, %, и ПМЗ, %, для образцов, уплотненных во вращательном уплотнителе с числом оборотов, равным N_пр, вычисляют по формулам

где G_mb - объемная плотность уплотненного образца, г/см³;

G_mm - максимальная плотность асфальтобетонной смеси, г/см³;

p_s - количество минерального заполнителя в асфальтобетонной смеси, доли единиц;

G_sb - общая объемная плотность минерального заполнителя, входящего в состав асфальтобетонной смеси, г/см³, вычисляемая по формуле

где P₁, P₂, ...., P_n - количество в асфальтобетонной смеси каждого отдельного минерального заполнителя, %;

G₁, G₂, ..., G_n - объемные плотности каждого отдельного минерального заполнителя, входящего в состав асфальтобетонной смеси, г/см³.

Примечание - За объемную плотность минерального порошка принимают его максимальную плотность.

4.5.2 Определяют объемные свойства для каждого уплотненного образца с учетом того, что образец должен иметь 4% воздушных пустот.

4.5.2.1 Отклонение среднего содержания воздушных пустот , %, в каждой подобранной смеси от проектируемого значения воздушных пустот, равного 4%, вычисляют по формуле

где P_a - среднее арифметическое значение содержания воздушных пустот из двух (или более) образцов в проектируемом асфальтобетоне при числе оборотов вращательного уплотнителя, равном N_пр, %.

4.5.2.2 Ориентировочное изменение количества вяжущего , %, необходимое для получения содержания воздушных пустот в асфальтобетоне, равного 4%, вычисляют по формуле

4.5.2.3 Изменение содержания пустот в минеральном заполнителе , %, вызванное изменением количества вяжущего, для каждого проектируемого состава асфальтобетонной смеси, вычисляют по формулам

4.5.2.4 Для каждой проектируемой смеси содержание пустот в минеральном заполнителе ПМЗ_пр, %, которое должно получиться в образцах при числе оборотов вращательного уплотнителя N_пр и 4% воздушных пустот, вычисляют по формуле

4.5.2.5 Содержание пустот каждого образца P_{a нач}, %, при начальном числе оборотов вращательного уплотнителя, равного N_нач, с учетом изменения содержания воздушных пустот вычисляют по формуле

где h_d - высота образца после числа оборотов вращательного уплотнителя, равного N_пр, мм;

h_i - высота образца после числа оборотов вращательного уплотнителя, равного N_нач, мм.

4.5.2.6 Расчетную плотность минерального заполнителя G_se, г/см³, расчетное эффективное количество вяжущего P_{be эфф}, %, и расчетное значение отношения пыль/вяжущее H для каждой запроектированной смеси вычисляют по формулам:

где P_b - фактическое количество вяжущего в асфальтобетонной смеси, %;

P_be - предполагаемое количество вяжущего, равное P_bi с учетом в асфальтобетонной смеси, %;

G_b - плотность применяемого вяжущего, г/см³;

P_s - количество минерального заполнителя в асфальтобетонной смеси, %;

G_sb - общая объемная плотность минерального заполнителя, входящего в состав асфальтобетонной смеси, г/см³;

P_0,063 - количество минеральных зерен в асфальтобетонной смеси мельче 0,063 мм, %.

4.5.2.7 Сравнивают полученные данные всех проектируемых смесей с требованиями ГОСТ Р 58401.1 и выбирают тот состав, который максимально удовлетворяет этим требованиям.

Пример выбора оптимального состава асфальтобетонной смеси на основе расчетных данных представлен в приложении В.

4.6.1 На выбранном составе минеральных заполнителей в соответствии с ГОСТ Р 58401.13 готовят четыре пробы асфальтобетонных смесей с различным количеством вяжущего: с предполагаемым количеством P_be; на 0,5% менее P_be; на 0,5% более P_be; на 1,0% более P_be.

От каждой смеси готовят не менее трех образцов. Число оборотов вращательного уплотнителя должно быть равным N_пр согласно таблице 1.

4.6.2 У асфальтобетонных смесей с различным количеством вяжущего определяют объемную плотность каждого приготовленного образца в соответствии с ГОСТ Р 58401.10.

4.6.3 У асфальтобетонных смесей с различным количеством вяжущего определяют максимальную плотность в соответствии с ГОСТ Р 58401.16.

4.6.4 Для каждой асфальтобетонной смеси по формулам (2) и (3) определяют P_a, %, и ПМЗ, %. После этого вычисляют содержание пустот, наполненных битумным вяжущим ПНБ, %, по формуле

4.6.5 Отношение пыль/вяжущее H для каждой смеси вычисляют по формуле

где P_{b эфф} - эффективное фактическое количество вяжущего в составе смеси, рассчитанное по формуле (12), но с учетом фактического содержания вяжущего, %.

4.6.6 Для каждой из четырех смесей содержание воздушных пустот P_{a нач}, %, при числе оборотов вращательного уплотнителя, равного N_нач, вычисляют по формуле

4.6.7 По средним значениям P_a, ПМЗ, ПНБ и G_mb каждой из четырех асфальтобетонных смесей строят графики зависимости объемных свойств от количества вяжущего, а полученные значения заносят в таблицу.

Пример построения графиков и зависимости объемных свойств от количества вяжущего и сводной таблицы объемных свойств представлен в приложении Г.

4.6.8 Методом интерполяции по графикам определяют оптимальное количество вяжущего с точностью 0,1%, при котором содержание пустот равно 4%, при числе оборотов вращательного уплотнителя, равного N_пр, а также соответствует требованиям ГОСТ Р 58401.1 по объемным свойствам смеси (при оптимальном количестве вяжущего).

4.6.9 На выбранном составе минеральных заполнителей с оптимальным количеством вяжущего в соответствии с ГОСТ Р 58401.13 готовят не менее трех образцов. Число оборотов вращательного уплотнителя в данном случае должно быть равным N_макс согласно таблице 1.

4.6.10 Определяют объемную плотность приготовленных образцов в соответствии с ГОСТ Р 58401.10.

4.6.11 Определяют максимальную плотность смеси в соответствии с ГОСТ Р 58401.16.

4.6.12 Содержание воздушных пустот P_{a макс}, %, после максимального числа оборотов вращательного уплотнителя вычисляют по формуле

где G_mb - объемная плотность уплотненного образца после числа оборотов вращательного уплотнителя, равного N_макс, г/см³.

4.6.13 Вычисляют среднее арифметическое значение P_{a макс} и устанавливают соответствие с ГОСТ Р 58401.1-2019 (таблица 4).

4.6.14 В случае несоответствия каких-либо показателей требованиям ГОСТ Р 58401.1 следует руководствоваться рекомендациями, приведенными в приложении Д.

4.7.1 Водостойкость асфальтобетона определяют на образцах с содержанием воздушных пустот, равным (7 +/- 0,5)%, в соответствии с ГОСТ Р 58401.18 и устанавливают соответствие с требованием ГОСТ Р 58401.1-2019 (пункт 5.2.3).

4.7.2 При проектировании асфальтобетонных смесей для тяжелых (Т) и экстремально тяжелых (Э) условий движения рекомендуется оценить стойкость к пластическим деформациям в соответствии с ГОСТ Р 58401.21-2019 (приложение Б) или ГОСТ Р 58406.3 и установить соответствие рекомендуемым значениям из ГОСТ Р 58401.1-2019 (таблица 5).

4.7.3 Для набора статистических данных рекомендуется у асфальтобетонов для тяжелых (Т) и экстремально тяжелых (Э) условий движения определять ползучесть, прочность при непрямом растяжении в соответствии с ГОСТ Р 58401.7 и усталостные свойства в соответствии с ГОСТ Р 58401.11 или другим нормативным документом.

Результаты проектирования оформляют в виде рецепта асфальтобетонной смеси, который должен содержать следующее:

- наименование организации, выполнившей проектирование;

- дата проведения проектирования;

- тип смеси;

- данные о транспортном движении в районе строительства;

- идентификация применяемых минеральных заполнителей с указанием источника получения, фактических физико-механических характеристик и зернового состава;

- марка применяемого вяжущего с указанием организации изготовителя и качественных характеристик, а также диапазон температуры смешивания и уплотнения;

- данные запроектированной асфальтобетонной смеси, такие как: зерновой состав смеси; количество вяжущего; содержание воздушных пустот при числе оборотов вращательного уплотнителя, равном N_нач, N_пр, и N_макс; содержание ПМЗ, ПНБ и отношение пыль/вяжущее H;

- коэффициент водостойкости;

- стойкость к пластическим деформациям (при необходимости);

- низкотемпературные свойства (при необходимости);

- усталостные свойства (при необходимости).

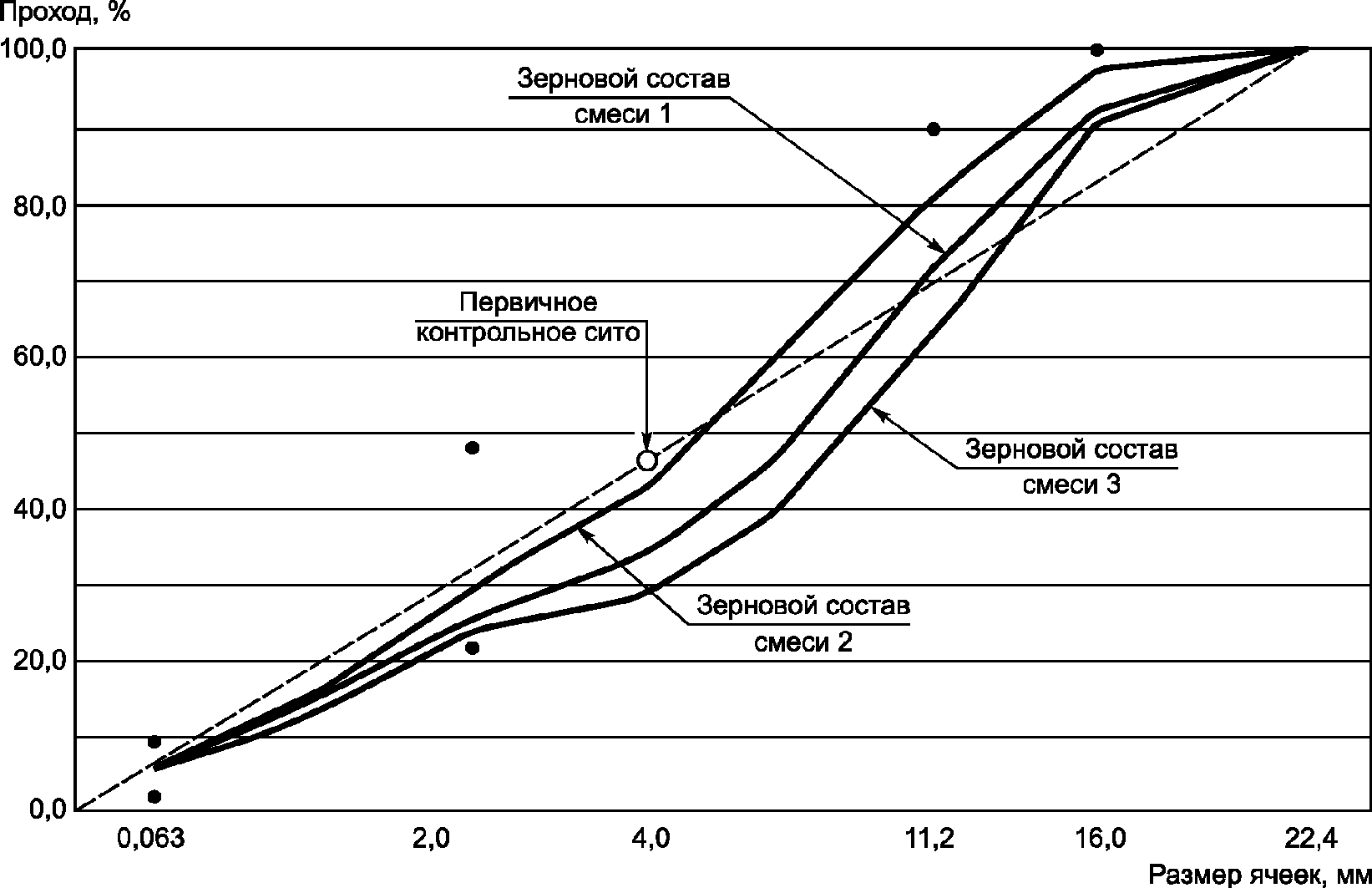

А.1 Пример построения кривых трех различных зерновых составов асфальтобетонной смеси с номинальным максимальным размером заполнителя 16,0 мм приведен на рисунке А.1.

Б.1 Общую объемную плотность минерального заполнителя G_sb, г/см³, вычисляют по формуле (4), и максимальную плотность минерального заполнителя, входящего в состав асфальтобетонной смеси G_sa, г/см³, для каждой проектируемой смеси вычисляют по формуле

где P₁, P₂, ...., P_n - количество в асфальтобетонной смеси каждого отдельного минерального заполнителя, %;

G₁, G₂, ..., G_n - объемные плотности каждого отдельного минерального заполнителя, входящего в состав асфальтобетонной смеси, г/см³;

G_a1, G_a2, ..., G_an - максимальные плотности каждого отдельного минерального заполнителя, входящего в состав асфальтобетонной смеси, г/см³.

Примечание - За объемную плотность минерального порошка принимают его максимальную плотность.

Б.2 Плотность заполнителя асфальтобетонной смеси G_se, г/см³, с учетом абсорбированного вяжущего вычисляют по формуле

где 0,8 - коэффициент, учитывающий абсорбцию минерального заполнителя.

Б.3 Объем вяжущего, абсорбированного в минеральный заполнитель, V_ba, см³, вычисляют по формуле

где W_s - масса общего минерального заполнителя в 1 см³ смеси, г, вычисляемая по формуле

где P_s - количество минерального заполнителя в смеси, в долях, принимаемое равным 0,95;

V_a - объем воздушных пустот, принимаемый равным 0,04 см³ в 1 см³ асфальтобетонной смеси;

P_b - количество вяжущего, в долях, принимаемое равным 0,05;

G_b - плотность вяжущего, г/см³.

Б.4 Эффективный (расчетный) объем вяжущего V_be, см³, вычисляют по формуле

где S_n - номинально максимальный размер заполнителя в проектируемой смеси.

Примечание - Данная формула устанавливает эмпирическое соотношение между ПМЗ и V_be при содержании воздушных пустот в смеси, равном 4,0%, а также соотношение между ПМЗ и номинально максимальным размером зерен минерального заполнителя.

Б.5 Первоначальное количество вяжущего в асфальтобетонной смеси P_bj, % по массе, для приготовления проектируемых асфальтобетонных смесей вычисляют по формуле

В.1 Пример выбора оптимального зернового состава асфальтобетонной смеси с номинально максимальным размером заполнителя 16,0 мм для нормальных условий движения представлен в таблице В.1.

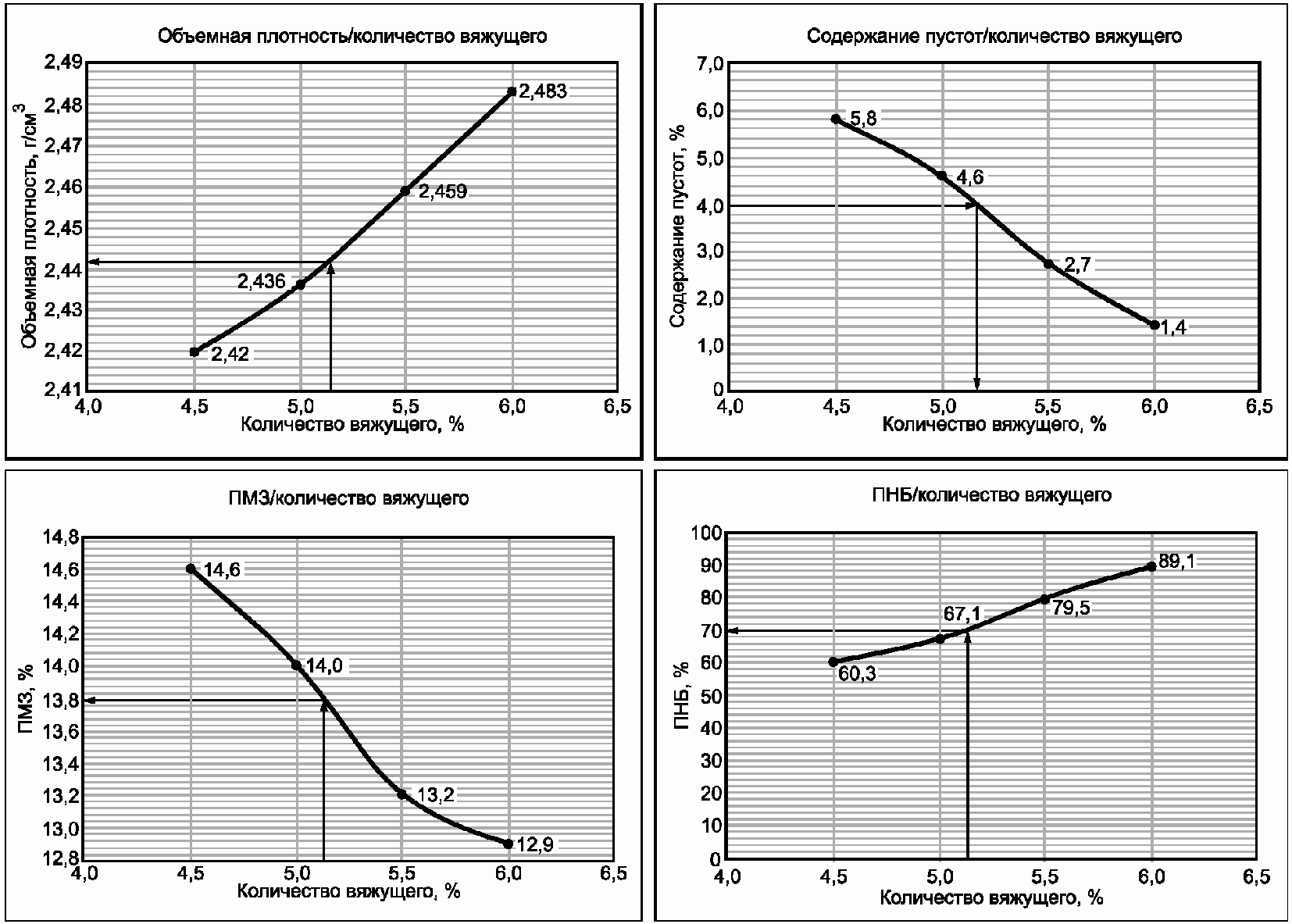

Г.1 Пример построения графиков зависимостей объемных свойств от количества вяжущего и сводная таблица с данными представлены на рисунке Г.1 и в таблице Г.1.

Для увеличения значения ПМЗ рекомендуется выполнять следующие операции:

- изменять соотношение минеральных заполнителей в составе смеси;

- уменьшать количество зерен размером менее 0,063 мм в случае их высокого содержания, но не менее допустимого значения для данной смеси;

- проводить дополнительное дробление или замену одного или более минеральных заполнителей, входящих в состав асфальтобетонной смеси.

Содержание ПНБ напрямую зависит от содержания ПМЗ. Если содержание ПМЗ соответствует установленным требованиям ГОСТ Р 58401.1, то минимальное значение ПНБ подбирают под требуемые 4,0% воздушных пустот в асфальтобетонной смеси.

Содержание ПНБ более допустимого по верхней границе диапазона говорит о высоком содержании ПМЗ и необходимости их снижения. Снижение ПМЗ возможно за счет изменения зернового состава минеральной части смеси, а также увеличения количества зерен менее 0,063. В случае если данные действия не изменили значения ПНБ, то необходимо заменить применяемый минеральный заполнитель.

Увеличение значения коэффициента водостойкости асфальтобетона возможно достигнуть за счет введения в вяжущее адгезионных добавок.
