"ГОСТ Р МЭК 60086-4-2009. Национальный стандарт Российской Федерации. Батареи первичные. Часть 4. Безопасность литиевых батарей"
(утв. и введен в действие Приказом Ростехрегулирования от 15.12.2009 N 930-ст)

3.9. Вред (harm): физическая травма или ущерб здоровью человека, или ущерб, причиненный имуществу или окружающей среде.

[ISO/IEC Guide 51:1999, статья 3.3]

3.10. Опасность (hazard): потенциальный источник вреда.

[ISO/IEC Guide 51:1999, статья 3.5]

3.11. Использование по назначению (intended use): использование продукции, процесса или услуги в соответствии со спецификацией, инструкциями и информацией, предоставленной поставщиком.

[ISO/IEC Guide 51:1999, статья 3.13]

3.20. Возможное неправильное применение (reasonably foreseeable misuse): использование продукции, процесса или услуги в целях и условиях, не установленных поставщиком, но которое может быть результатом легкопредсказуемого поведения людей.

[ISO/IEC Guide 51:1999, статья 3.14]

3.21. Риск (risk): совокупность вероятности наступления события причинения вреда и степень тяжести этого вреда.

[ISO/IEC Guide 51:1999, статья 3.2]

3.22. Безопасность (safety): отсутствие неприемлемого (недопустимого) риска.

[ISO/IEC Guide 51:1999, статья 3.1]

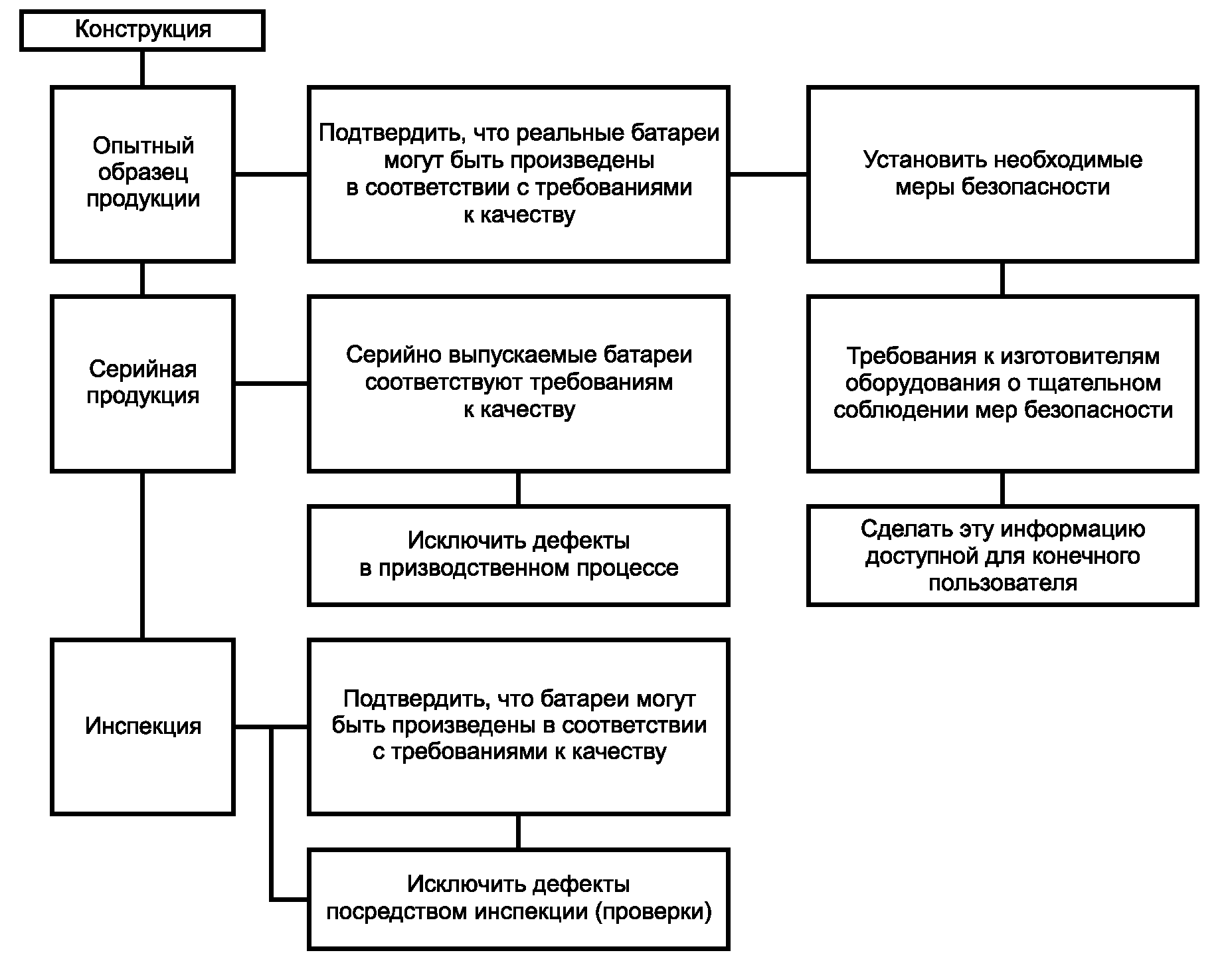

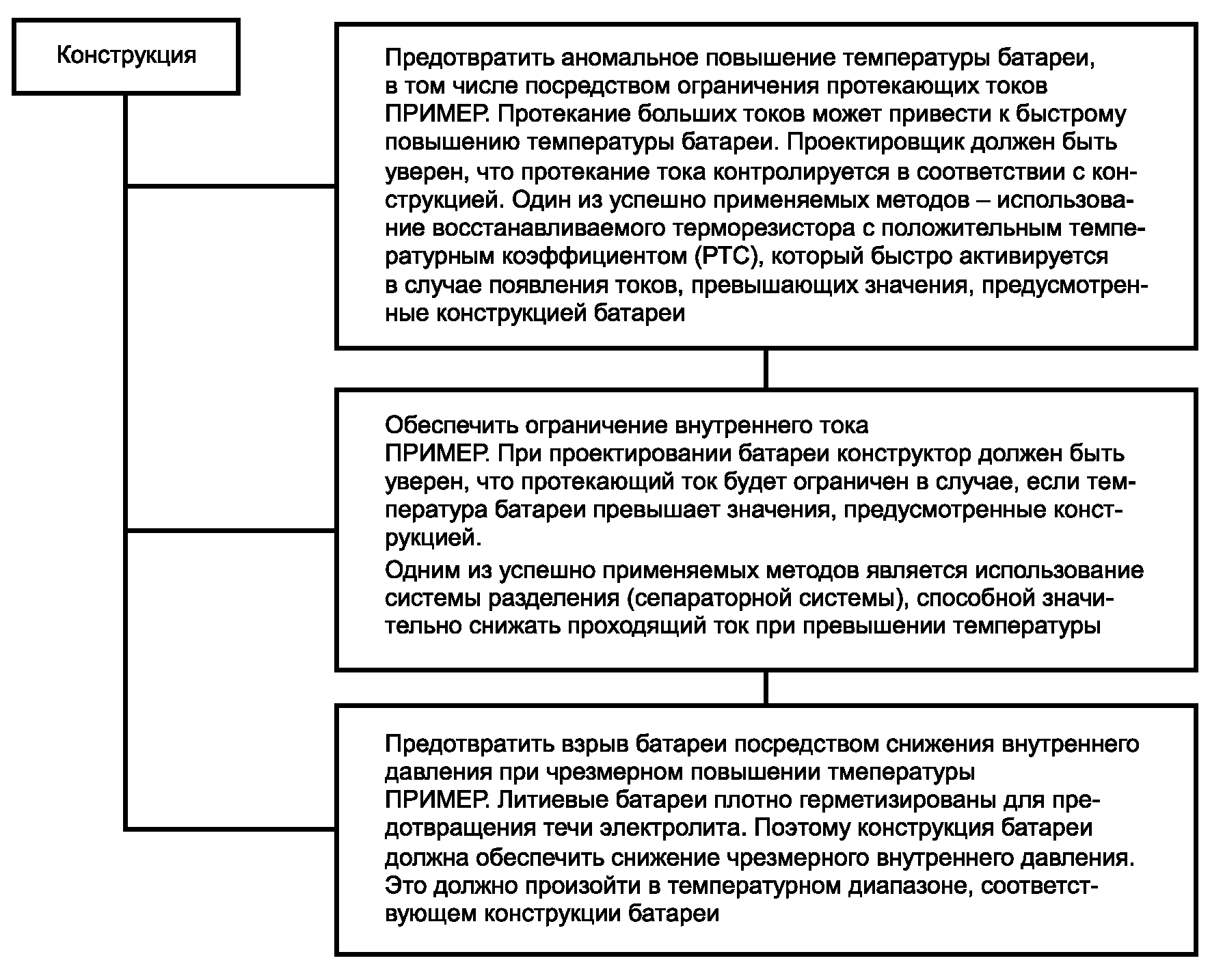

Виды испытаний	Количество и степень разряженности образцов для элементов и батарей из одного элемента		Количество и степень разряженности образцов для многоэлементных батарей
A - E	Неразряженные	Полностью разряженные	Неразряженные	Полностью разряженные
	10	10	4 <a>	4 <a>
F или G	Неразряженные	Полностью разряженные	Испытания не рекомендованы для батарей, но испытания должны быть проведены для элементов, составляющих батарею
	5 (дисковых или цилиндрических)
	10 (призматических)
H	Неразряженные	Полностью разряженные
	Не применяют	10
I - K	Неразряженные	Полностью разряженные	Неразряженные	Полностью разряженные
	5	Не применяют	5	Не применяют
L	Неразряженные	Полностью разряженные	Не применяют
	5 (+15) <b>	Не применяют
M	Разряженные на 50%	Разряженные на 75%
	5 (+15) <b>
<a> При испытаниях батарей, за исключением батарей, составляющие элементы которых были испытаны прежде, количество испытываемых батарей должно быть по крайней мере таким же, как число элементов, требующихся для этого испытания.
<b> В скобках указано дополнительное количество образцов для испытаний.
Пример 1. Если испытывают батарею, состоящую из двух элементов, количество испытуемых батарей должно быть равно пяти. Если элементы были испытаны до сборки в батарею, число испытуемых батарей должно быть равно четырем.
Пример 2. Если испытывают батарею, состоящую из трех элементов и более, число испытуемых батарей должно быть равно четырем.

Испытуемый образец

Применяемость испытаний по видам

A

B

C

D

E

F

G

H

I

J

K

L

M

Элемент или батарея из одного элемента, s

X

X

X

X

X

X

X

X

X

X

X

X <a>

X <b>

Многоэлементная батарея, m

X

X

X

X

X

NA <c>

X

X

X

NA

Испытания при использовании по назначению:

A: Высота;

B: Тепловое циклирование (циклическая смена температур);

C: Вибрация;

B: Удар.

Испытания при возможном неправильном применении:

E: Внешнее короткое замыкание;

F: Динамический удар;

G: Разрушение;

H: Принудительный разряд;

I: Аномальный заряд;

J: Свободное падение;

K: Нарушение теплового режима эксплуатации;

L: Неправильная установка;

M: Переразряд;

X - испытания проводят; NA - испытания не проводят.

<a> Применяют только для элементов CR17345, CR15H270 и элементов и батарей подобного типа спиральной конструкции, которые могут быть установлены неправильно и заряжены.

<b> Применяют только для элементов CR17345, CR15H270 и элементов и батарей подобного типа спиральной конструкции, которые могут быть переразряжены.

<c> Испытания не рекомендованы для батарей, но составляющие их элементы должны быть испытаны.

Предупреждение: при проведении данных испытаний используют процедуры, которые могут привести к травме, если не предпринять адекватные степени опасности меры предосторожности.

Испытания должны проводить только квалифицированные и опытные специалисты, которые обеспечены защитой, адекватной степени опасности.

Масса батареи m, г	Максимальная потеря массы
m <= 1	0,5
1 < m <= 5	0,2
m > 5	0,1

Обозначение испытаний		Наименование	Требования
Испытания при использовании по назначению	A	Высота	NM, NL, NV, NC, NR, NE, NF
	B	Тепловое циклирование (циклическая смена температур)	NM, NL, NV, NC, NR, NE, NF
	C	Вибрация	NM, NL, NV, NC, NR, NE, NF
	D	Удар	NM, NL, NV, NC, NR, NE, NF
Испытания при возможном неправильном применении	E	Внешнее короткое замыкание	NT, NR, NE, NF
	F	Динамический удар	NT, NE, NF
	G	Разрушение	NT, NE, NF
	H	Принудительный разряд	NE, NF
	I	Аномальный заряд	NE, NF
	J	Свободное падение	NV, NE, NF
	K	Нарушение теплового режима эксплуатации	NE, NF
	L	Неправильная установка	NE, NF
	M	Переразряд	NE, NF
Примечание. Испытания A - E проводят последовательно на одних и тех же элементах или батареях. Испытания F и G - альтернативные. Из них проводят только одно, которое, по мнению изготовителя, наиболее точно моделирует внутреннее короткое замыкание для соответствующей конструкции элемента.
Расшифровка сокращений (код):
- NC - отсутствие короткого замыкания;
- NE - отсутствие взрыва;
- NF - отсутствие возгорания;
- NL - отсутствие течи;
- NM - отсутствие потери массы;
- NR - отсутствие разрушения;
- NT - отсутствие аномально повышенной температуры;
- NV - отсутствие нарушения герметичности.
См. 6.2 для уточнения оценки результатов испытаний.

Диапазон частот, Гц		Амплитуда	Продолжительность логарифмического колебательного цикла (7-200-7 Гц)	Ось	Число циклов
от	до
			15 мин	X	12
		s = 0,8 мм		Y	12
				Z	12
и возврат на частоту				Общее количество циклов	36
Примечание. Амплитуда вибрации - это максимальная абсолютная величина перемещения или ускорения. Например, амплитуда перемещения 0,8 мм соответствует размаху перемещения (peak-to-peak) 1,6 мм.
Применяемые обозначения (код):
, - нижняя и верхняя частоты;
, - переходные частоты (, );
, - амплитуды ускорения;
s - амплитуда перемещения.

Вид испытуемых элементов или батарей	Форма сигнала	Максимальное ускорение	Продолжительность импульса, мс	Число ударов на полуось
Элементы и батареи, за исключением больших	Полусинусоида		6	3
Большие элементы и батареи			11

Тип батареи	Значение сопротивления нагрузки
CR17345	8,2
CR15H270
Примечание. Таблица будет изменена или дополнена при включении в стандарт батарей спиральной конструкции.
Пример. Для батарей спиральной конструкции типов CR17345 и CR15H270 значение определяют, учитывая значения конечного напряжения батарейной сборки, изображенной на рисунке 5, по формуле
R = 4 x 2,0 / 1,
где 2,0 - конечное напряжение, установленное в спецификационных таблицах МЭК 60086-2, B;
1 - испытательный ток, А;
- является наиболее близким значением R таблицы 5 МЭК 60086-1.

Пункт (объект)	Подпункт	Рекомендации	Возможные последствия в случае невыполнения рекомендаций
(1) Литиевые батареи, используемые как основные источники питания	(1.1) Выбор подходящей батареи	Выбирайте батарею, наиболее подходящую для оборудования, исходя из ее электрических характеристик	Батарея может перегреться
	(1.2) Количество используемых батарей (последовательное или параллельное <a> соединение) и метод использования	a) Мультиэлементные батареи (2CR5, CR-P2, 2CR13252 и другие); одиночное применение	Если емкость батарей при последовательном соединении различна, батарея с низкой емкостью переразряжается. В результате этого могут произойти течь электролита, перегрев, разрушение, взрыв или возгорание
		b) Цилиндрические батареи (CR17345, CR11108 и другие); не более трех штук
		c) Дисковые батареи (CR2016, CR2025 и другие); не более трех штук
		d) При использовании более одной батареи не допускается использовать батарей разных типов в батарейной сборке
		e) При параллельном <a> использовании батарей должна быть установлена защита от заряда	Если напряжение батарей при параллельном соединении различно, батарея с меньшим напряжением начинает заряжаться. В результате этого могут произойти течь электролита, перегрев, разрушение, взрыв или возгорание
	(1.3) Конструкция батарейной схемы	a) Батарейная цепь должна быть изолирована от других источников питания	Батарея заряжается. В результате этого могут произойти течь электролита, перегрев, разрушение, взрыв или возгорание
		b) В цепи должны быть установлены устройства защиты, такие, как предохранители	В результате короткого замыкания могут произойти течь электролита, перегрев, разрушение, взрыв или возгорание
(2) Литиевые батареи, используемые как резервные источники питания	(2.1) Конструкция батарейной схемы	Батарея должна использовать отдельную схему (цепь) для предотвращения принудительного разряда или заряда от основного источника питания	Батарея может переразрядиться до реверсной (обратной) полярности или зарядиться. В результате этого могут произойти течь электролита, перегрев, разрушение, взрыв или, возможно, возгорание
	(2.2) Конструкция батарейной схемы при применении в составе резервного запоминающего устройства	Должна быть установлена защитная схема, состоящая из диода и резистора, в случае если батарея связана со схемой основного источника питания и существует возможность того, что она будет заряжаться. Накопленное количество тока утечки диода должно быть менее 2% емкости батареи в течение всего срока эксплуатации	Батарея может зарядиться. В результате этого могут произойти течь электролита, перегрев, разрушение, взрыв или, возможно, возгорание
(3) Батарейный фиксатор и батарейный отсек		a) Батарейные отсеки должны быть спроектированы таким образом, чтобы при возможном реверсировании батареи было обеспечено размыкание цепи	В случае отсутствия защиты батарея может быть реверсирована и оборудование может быть повреждено вследствие течи электролита, перегрева, разрушения, взрыва или, возможно, возгорания
		b) Батарейные отсеки должны быть спроектированы так, чтобы батареи, отличающиеся по размерам от установленных в спецификации, не могли быть установлены в них и не обеспечивали контакт	Оборудование может быть повреждено или неработоспособно
		c) Батарейные отсеки должны быть спроектированы так, чтобы была возможность удаления образующихся газов	Батарейный отсек может быть поврежден в случае слишком высокого внутреннего давления, вызванного выделяющимся газом
		d) Батарейные отсеки должны быть спроектированы водонепроницаемыми
		e) Батарейные отсеки должны быть взрывозащищенными в случае их полной герметичности
		f) Батарейные отсеки должны быть изолированы от источников тепла, выделяемого оборудованием	Батарея может быть повреждена и может произойти течь электролита из-за чрезмерного перегрева
		g) Батарейные отсеки должны быть спроектированы так, чтобы они не могли легко открываться детьми	Дети могут вынуть батареи из батарейного отсека и проглотить их
(4) Контакты и выводы		a) Материалы и формы контактов должны быть выбраны таким образом, чтобы обеспечить надежный электрический контакт	При плохом контакте может происходить повышенное тепловыделение
		b) Дополнительные схемы (цепи) должны быть спроектированы так, чтобы предотвратить реверсную установку батарей	Оборудование может быть повреждено или приведено в неработоспособное состояние
		c) Контакты и выводы должны быть спроектированы так, чтобы предотвратить реверсную установку батарей	Оборудование может быть повреждено. Могут произойти течь электролита, перегрев, разрушение, взрыв или, возможно, возгорание
		d) Следует избегать сварки и пайки батареи	Могут произойти течь электролита, перегрев, разрушение, взрыв или, возможно возгорание
(5) Индикация необходимых мер предосторожности	(5.1) На оборудовании	Полярность батареи должна быть четко промаркирована на батарейном отсеке	В случае реверсной установки батареи и ее заряда могут произойти течь электролита, перегрев, разрушение, взрыв или, возможно, возгорание
	(5.2) В руководстве по эксплуатации	Должны быть указаны меры безопасности при использовании	Неправильное обращение может привести к несчастным случаям
<a> См. 7.1.2.

Обозначение ссылочного международного стандарта	Степень соответствия	Обозначение и наименование соответствующего национального стандарта
МЭК 60086-1:1993	IDT	ГОСТ Р МЭК 86-1-96 "Батареи первичные. Часть 1. Общие положения"
МЭК 60086-2:1994	IDT	ГОСТ Р МЭК 86-2-96 "Батареи первичные. Часть 2. Спецификационные листы"
МЭК 62281:2007	IDT	ГОСТ Р МЭК 62281-2007 "Безопасность при транспортировании первичных литиевых элементов и батарей, литиевых аккумуляторов и аккумуляторных батарей"
МЭК 61960:2003	IDT	ГОСТ Р МЭК 61960-2007 "Аккумуляторы и аккумуляторные батареи, содержащие щелочной и другие некислотные электролиты. Аккумуляторы и аккумуляторные батареи литиевые для портативного применения"
МЭК 62133:2002	IDT	ГОСТ Р МЭК 62133-2004 "Аккумуляторы и аккумуляторные батареи, содержащие щелочной и другие некислотные электролиты. Требования безопасности для портативных герметичных аккумуляторов и батарей из них при портативном применении"
МЭК 60068-2-6:1982	MOD	ГОСТ 28203-89 (МЭК 68-2-6-82) "Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Fc и руководство: Вибрация (синусоидальная)"
МЭК 60068-2-27:1987	MOD	ГОСТ 28213-89 (МЭК 68-2-27-87) "Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Ea и руководство: Одиночный удар"
МЭК 60068-2-32:1975	MOD	ГОСТ 28218-89(МЭК 68-2-32-75) "Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Ed и руководство: Свободное падение"
МЭК 60086-5:2005	IDT	ГОСТ Р МЭК 60086-5-2009 "Батареи первичные. Часть 5. Безопасность батарей с водным электролитом"
МЭК 60050-482:2004	-	<*>
ИСО/МЭК Руководство 51:1999	-	<*>
ИСО 8124-1:2000	-	<*>
<*> Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.
Примечание. В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов:
- IDT - идентичные стандарты;
- MOD - модифицированные стандарты.
