Название документа
"ГОСТ Р 50529-93. Государственный стандарт Российской Федерации. Оружие ручное огнестрельное, устройства промышленного и специального назначения. Требования безопасности и методы испытаний на безопасность"
(утв. и введен в действие Постановлением Госстандарта России от 17.03.1993 N 82)
(ред. от 19.05.1999)

"ГОСТ Р 50529-93. Государственный стандарт Российской Федерации. Оружие ручное огнестрельное, устройства промышленного и специального назначения. Требования безопасности и методы испытаний на безопасность"
(утв. и введен в действие Постановлением Госстандарта России от 17.03.1993 N 82)
(ред. от 19.05.1999)


Оглавление

ГОСТ Р 50529-93. Государственный стандарт Российской Федерации. Оружие ручное огнестрельное, устройства промышленного и специального назначения. Требования безопасности и методы испытаний на безопасность
Предисловие
Нормативные ссылки
1. Область применения
2. Требования безопасности к спортивному и охотничьему оружию
3. Требования безопасности к другим видам огнестрельного оружия и устройствам промышленного и специального назначения
4. Методы испытании спортивного и охотничьего оружия на безопасность функционирования
5. Методы испытаний других видов огнестрельного оружия и устройств промышленного и специального назначения
6. Оформление результатов испытаний
Приложение А. Изображение маркировки условного обозначения марки стали, идущей на изготовление стволов
Приложение Б. Таблицы ПМК
Утвержден и введен в действие
Постановлением Госстандарта России
от 17 марта 1993 г. N 82
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОРУЖИЕ РУЧНОЕ ОГНЕСТРЕЛЬНОЕ, УСТРОЙСТВА ПРОМЫШЛЕННОГО
И СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЙ НА БЕЗОПАСНОСТЬ
Hand fire-arm and devices of industrial and special
purpose. Safety requirements and safety testing methods
ГОСТ Р 50529-93
Список изменяющих документов
(в ред. Изменения N 1, введенного в действие
Постановлением Госстандарта России
от 19.05.1999 N 166)
Группа У65
ОКСТУ 7181, 7182,
7183, 7184,
7185, 7186,
7187, 7188
Дата введения
1 июля 1993 года
Предисловие
1. Разработан и внесен Техническим комитетом ТК 340 "Спортивное и охотничье оружие".
2. Утвержден и введен в действие Постановлением Госстандарта России от 17.03.1993 N 82.
3. Стандарт соответствует требованиям Постоянной международной комиссии Брюссельской конвенции (ПМК) по взаимному признанию испытательных клейм ручного огнестрельного оружия.
4. Введен впервые.
НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использована ссылка на следующий стандарт:
ГОСТ Р 50530-93. Патроны к ручному огнестрельному оружию, устройствам промышленного и специального назначения. Виды и методы контроля при сертификационных испытаниях на безопасность.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает требования, выполнение которых обеспечивает безопасность функционирования ручного огнестрельного оружия, а также методы испытаний указанного оружия на безопасность в соответствии с нормативными документами Постоянной международной комиссии (ПМК) Брюссельской конвенции по взаимному признанию испытательных клейм ручного огнестрельного оружия.
В стандарте приведены требования к параметрам ручного огнестрельного оружия, методам и средствам испытаний, установленные документами ПМК для целей сертификации на безопасность.
Стандарт распространяется на:
- спортивное оружие (пистолеты, револьверы, винтовки, карабины, ружья);
- охотничье оружие (пистолеты, револьверы, винтовки, ружья, карабины);
- комбинированное охотничье оружие;
- служебное короткоствольное гладкоствольное и нарезное, а также гладкоствольное длинноствольное оружие;
(абзац введен Изменением N 1, введенным в действие Постановлением Госстандарта России от 19.05.1999 N 166)
- основные детали для нарезного и гладкоствольного оружия, воспринимающие при выстреле наибольшие нагрузки (стволы, затворы, коробки, запирающие механизмы) в случае, если их собирают в оружии без всякой пригонки и не испытывают в собранном виде.
Стандарт распространяется на другие виды оружия:
- оружие, диаметр патронника которого менее или равен 5 мм, а длина патронника не более 15 мм;
- оружие, диаметр и длина патронника которого могут достигать 6 мм, предназначенное для стрельбы патронами, у которых воспламенительный состав один образует метательный заряд, и не предназначенное для стрельбы пулями, имеющими дульную энергию более 7,5 Дж;
- одноразовое оружие;
- стволы, не имеющие собственной системы запирания и предназначенные для стрельбы патронами, развивающими давление газов в канале ствола не более 200 МПа;
- устройства промышленного и специального назначения (далее - устройства), в которых для сообщения движения пуле или механическим деталям используется энергия пороховых газов.
Стандарт не распространяется на огнестрельное оружие, используемое в наземных, морских и воздушных вооруженных силах.
Требования стандарта являются обязательными.
2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ К СПОРТИВНОМУ
И ОХОТНИЧЬЕМУ ОРУЖИЮ
2.1. На нарезном и гладкоствольном оружии должна быть нанесена маркировка:
- товарный знак предприятия-изготовителя;
- модель оружия;
- порядковый номер оружия;
- год испытания;
- калибр используемого патрона на каждом стволе.
На гладкоствольном оружии дополнительно должны быть указаны:
- длина патронника;
- условное обозначение марки стали ствола в соответствии с Приложением А или
- диаметр канала ствола с точностью до 0,1 мм на расстоянии (250 +/- 30) мм от казенного среза ствола.
Для многоствольного оружия допускается нанесение калибра на одном из стволов, если стволы одинакового калибра, или на другой детали, если стволы одинакового калибра образуют единый блок или стволы находятся под кожухом (затвором).
(абзац введен Изменением N 1, введенным в действие Постановлением Госстандарта России от 19.05.1999 N 166)
2.2. На оружии не допускается наличия:
- дефектов, полученных при ковке, штамповке, сверлении, сварке, пайке или другой обработке, если они отрицательно влияют на безопасность функционирования и прочность;
- трещин, жилкований, нарушений целостности в материале;
- непропаев, выходящих за пределы требований нормативных документов на соответствующий вид пайки и полученных в результате подгонки или пайки стволов, крюков, планок и скользящего затвора;
- царапин или других дефектов, вызванных обработкой внутренней поверхности патронника и канала ствола;
- углублений на поверхности канала ствола и патронника;
- дефектов, подобных вспучиваниям в зоне снарядного входа патронника и дульного сужения, приводящих к уменьшению прочности;
- вмятин, складок или борозд, видимых невооруженным глазом на поверхности канала ствола.
2.3. Оружие должно обеспечивать:
- безотказное функционирование затвора и запирающего механизма;
- безотказное срабатывание запирающего механизма самозарядного оружия и механизма извлечения;
- безотказное срабатывание предохранителя;
- безотказное срабатывание барабана револьверов;
- невозможность выстрела от инерционного накола (для самозарядного оружия);
- невозможность случайного выстрела из-за срывов курков с шептал при перезаряжании, закрытии канала ствола, взведения шнеллера и включения предохранителя;
- невозможность заклинивания деталей ударно-спускового механизма и затвора при включенном предохранителе.
2.4. Размеры патронников и каналов стволов нарезного оружия должны быть не менее размеров патронника под патрон соответствующего калибра, приведенных в Таблицах максимальных размеров патронов и минимальных размеров патронников <*> [далее - Таблицах ПМК (Приложение Б)].
--------------------------------
<*> Tableaux des dimensions maximales des cartouches et minimales des chambres. Commission Internationale 1992.
Держатель подлинника - Госстандарт России.
2.5. Размеры патронников и каналов стволов гладкоствольного оружия под патрон соответствующего калибра должны находиться в пределах допусков, указанных в Таблицах ПМК.
2.6. Размеры патронников баллистического оружия под патрон соответствующего калибра должны находиться в пределах допусков, указанных в Таблицах ПМК.
2.7. Прочность нарезного оружия должна сохраняться после стрельбы испытательными патронами, обеспечивающими давление, значение которого указано в Таблицах ПМК.
2.8. Прочность гладкоствольного оружия должна сохраняться после стрельбы испытательными патронами, обеспечивающими давление, значение которого указано в Таблицах ПМК.
2.9. Нарезное оружие под патроны центрального боя после стрельбы испытательными патронами должно удовлетворять требованиям к максимальному изменению расстояния между зеркалом затвора и опорной поверхностью под патрон в соответствии с таблицей 1, за исключением оружия со свободным затвором.
(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта России от 19.05.1999 N 166)
Таблица 1
Нарезное оружие
Патроны центрального боя
Среднее значение максимального давления патрона, МПа (кгс/см2)
Изменение расстояния между зеркалом затвора и опорной поверхностью под патрон, мм, не более
Пистолеты, револьверы, охотничьи карабины, комбинированные ружья
Со скатом и длиной гильзы более 30 мм
Менее или равно 330 (3366)
0,15
Более 330 (3366)
0,10
Пистолеты
С проточкой и со скатом
-
0,20
С проточкой без ската и др.
-
0,30
Револьверы
Другие патроны
-
0,25
2.10. Нарезное оружие под патроны кольцевого воспламенения после стрельбы испытательными патронами должно удовлетворять требованиям к максимальному изменению расстояния между зеркалом затвора и опорной поверхностью под патрон в соответствии с таблицей 2, за исключением оружия со свободным затвором.
(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта России от 19.05.1999 N 166)
Таблица 2
Нарезное оружие под патроны кольцевого воспламенения
Среднее значение максимального давления патрона или кинетическая энергия, МПа (кгс/см2)
Изменение расстояния между зеркалом затвора и опорной поверхностью патрона в канале ствола, мм, не более
Спортивные винтовки
Кинетическая энергия <*>
0,20
Пистолеты
Менее или равно 180 (1836)
0,20
Охотничьи карабины
Не более 250 (2550)
0,15
Комбинированное
Более 250 (2550)
0,10
<*> Значение кинетической энергии - в соответствии с приведенным в Таблицах ПМК.
2.11. Гладкоствольное оружие после стрельбы испытательными патронами должно удовлетворять требованию к максимальному изменению расстояния между зеркалом затвора и опорной поверхностью под патрон, которое должно быть: для самозарядных и магазинных (помповых) ружей - не более 0,35 мм; для ружей с откидными стволами и других - не более 0,20 мм.
(п. 2.11 в ред. Изменения N 1, введенного в действие Постановлением Госстандарта России от 19.05.1999 N 166)
2.12. У гладкоствольного оружия с откидными стволами зазор между задним торцом ствола и плоскостью лба коробки после стрельбы испытательными патронами должен быть менее или равен 0,10 мм.
3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ К ДРУГИМ ВИДАМ
ОГНЕСТРЕЛЬНОГО ОРУЖИЯ И УСТРОЙСТВАМ ПРОМЫШЛЕННОГО
И СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ
3.1. На устройствах и огнестрельном оружии других видов (далее - оружие) должна быть нанесена маркировка:
- наименование или фирменный знак предприятия-изготовителя;
- наименование типа оружия или устройства;
- номер и шифр оружия или устройства;
- калибр применяемого патрона.
3.2. Размеры патронников оружия или устройств должны соответствовать размерам, приведенным в Таблицах ПМК.
3.3. Прочность оружия или устройств должна сохраняться после стрельбы испытательными патронами, обеспечивающими давление, значение которого приведено в Таблицах ПМК.
3.4. Оружие или устройства должны обеспечивать:
- выстрел только при полном запирании канала ствола;
- перезаряжание после каждого выстрела;
- исключение возможности случайного выстрела;
- безопасность для пользователя при извлечении гильзы или магазина.
3.5. Оружие или устройства после стрельбы испытательными патронами должны удовлетворять требованиям 3.4.
4. МЕТОДЫ ИСПЫТАНИЙ СПОРТИВНОГО И ОХОТНИЧЬЕГО
ОРУЖИЯ НА БЕЗОПАСНОСТЬ ФУНКЦИОНИРОВАНИЯ
4.1. Проверка оружия перед стрельбой
4.1.1. Контроль маркировки
4.1.1.1. При контроле проверяют, нанесены ли на оружие отчетливо и прочно, на видном месте сведения в соответствии с требованиями 2.1.
4.1.2. Контроль безопасности функционирования и визуальный контроль
4.1.2.1. Визуальным осмотром оружия (основных деталей) выявляют дефекты, а также факторы, влияющие на изменение прочности материала, в соответствии с требованиями 2.2.
4.1.2.2. Проверку безопасности функционирования механизмов оружия проводят в процессе опробования работы механизмов оружия и их взаимодействия при ручном заряжании, запирании канала ствола и перезаряжании. При этом оружие должно удовлетворять требованиям 2.3.
4.1.3. Контроль размеров
4.1.3.1. Размеры патронника и канала ствола нарезного оружия проверяют на соответствие требованиям 2.4 с помощью калибров, указанных в Таблицах ПМК.
4.1.3.2. Размеры патронника и канала ствола гладкоствольного оружия проверяют на соответствие требованиям 2.5 с помощью калибров, указанных в Таблицах ПМК.
Диаметр канала ствола проверяют калибром-пробкой или другим эквивалентным калибром на расстоянии (250 +/- 30) мм от казенного среза ствола.
4.1.3.3. Допускается проверка размеров в соответствии с требованиями 4.1.3.1; 4.1.3.2 с помощью других эквивалентных средств измерений.
4.1.3.4. Размеры патронников баллистических стволов проверяют на соответствие требованиям 2.6 с помощью калибров, указанных в Таблицах ПМК. Допускается проверка размеров с помощью других эквивалентных средств измерений.
4.1.4. Оценка результатов проверки оружия перед стрельбой
4.1.4.1. Оружие, у которого во время проверки в соответствии с требованиями 4.1.1; 4.1.2 и 4.1.3 не были обнаружены дефекты, допускается к дальнейшей проверке.
4.1.4.2. Оружие, у которого были устранены дефекты, обнаруженные при проверке перед стрельбой в соответствии с требованиями 4.1.1; 4.1.2; 4.1.3, может быть вновь предъявлено на испытания. В этом случае оружие должно быть проверено в соответствии с требованиями 4.1 в полном объеме.
4.2. Проверка спортивного и охотничьего оружия стрельбой
4.2.1. Проверке стрельбой подвергают готовое оружие в собранном виде. Допускается проверка оружия с подставным прикладом или без него.
4.2.2. Гладкоствольное оружие (основные детали) проверяют на прочность стрельбой из каждого ствола двумя испытательными патронами.
Допускается стрельба тремя патронами из каждого ствола, два патрона из которых обеспечивают максимальное давление и один патрон обеспечивает давление не менее 50 (510) МПа (кгс/см2) на расстоянии 162 мм от казенного среза ствола для всех калибров.
4.2.3. Нарезное оружие, предназначенное для стрельбы патронами, обеспечивающими по методике ПМК максимальное давление пороховых газов 180 (1836) МПа (кгс/см2) и более, проверяют стрельбой двумя испытательными патронами.
4.2.4. Нарезное оружие, предназначенное для стрельбы патронами, обеспечивающими по методике ПМК максимальное давление пороховых газов менее 180 (1836) МПа (кгс/см2), проверяют стрельбой одним испытательным патроном.
4.2.5. Пистолеты, независимо от давления эксплуатационных патронов, проверяют стрельбой двумя испытательными патронами.
4.2.6. Револьверы, независимо от давления эксплуатационных патронов, проверяют стрельбой одним испытательным патроном из каждого гнезда (патронника) барабана.
4.3. Проверка оружия после стрельбы
4.3.1. После стрельбы испытательными патронами оружие проверяют в соответствии с требованиями 4.1.2.1 и 4.1.2.2.
4.3.2. Расстояние между зеркалом затвора и опорной поверхностью под патрон центрального боя у нарезного оружия проверяют на соответствие требованиям 2.9 с помощью калибров, указанных в Таблицах ПМК.
4.3.3. Расстояние между зеркалом затвора и опорной поверхностью под патрон у нарезного оружия под патроны кольцевого воспламенения проверяют на соответствие требованиям 2.10 с помощью калибра, указанного в Таблицах ПМК.
4.3.4. Расстояние между зеркалом затвора и опорной поверхностью под патрон в патроннике гладкоствольного оружия проверяют на соответствие требованиям 2.11 с помощью калибра, указанного в Таблицах ПМК.

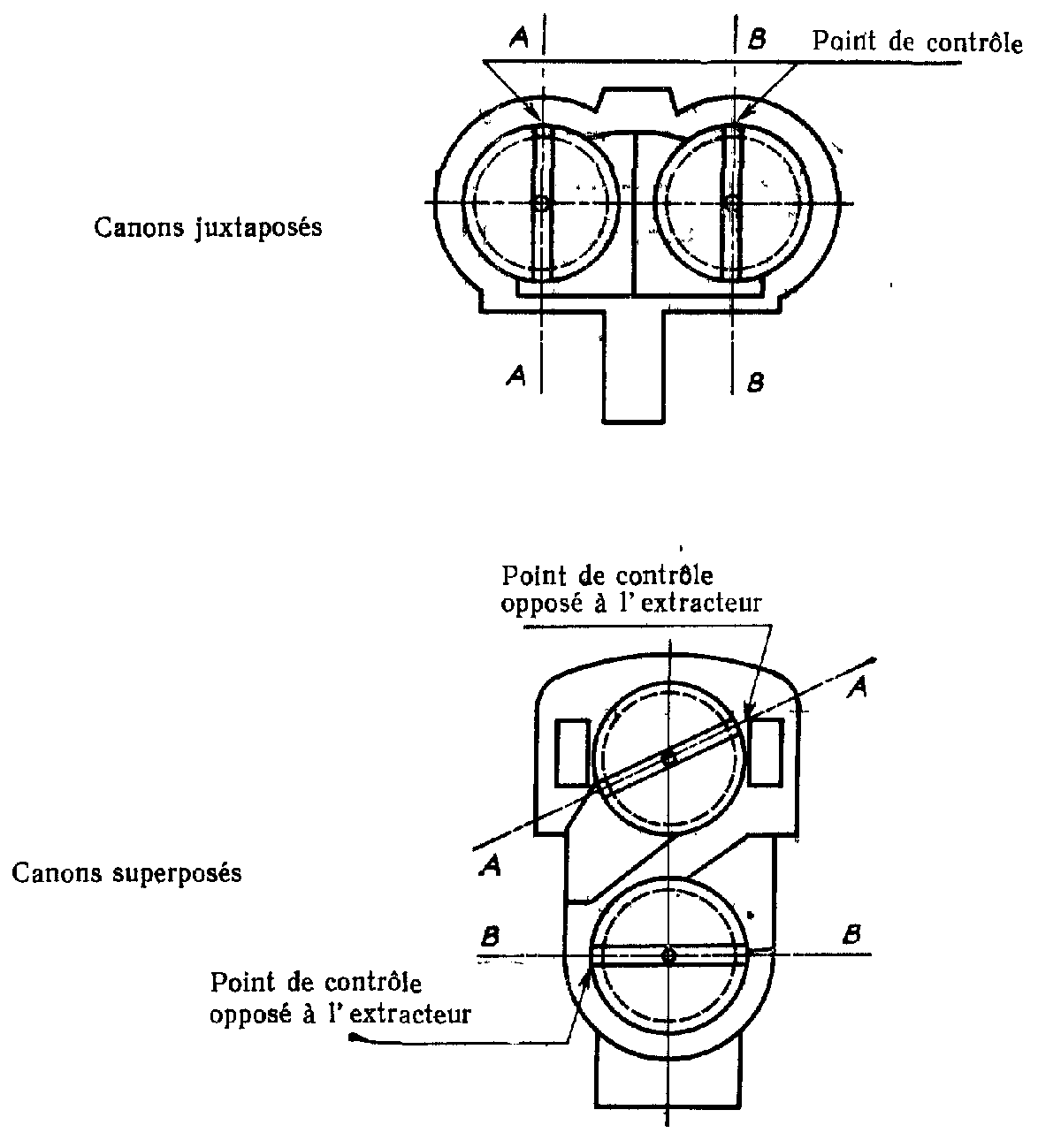

4.3.5. Зазор между задним торцом ствола и плоскостью лба коробки у гладкоствольного оружия с откидными стволами проверяют на соответствие требованиям 2.12 с помощью набора щупов.
4.4. Оценка результатов испытаний
4.4.1. Оружие удовлетворяет требованиям к обеспечению прочности и безопасности функционирования, если во время проверки в соответствии с 4.2 не были выявлены следующие дефекты:
- неразбитие капсюля-воспламенителя (осечки) по вине оружия;
- преждевременный выстрел при запирании канала ствола;
- преждевременный выстрел нескольких патронов в многоствольном оружии (в том числе эксплуатационных);
- затрудненное извлечение гильз;
- пробитие капсюля (в том числе эксплуатационных патронов);
- любая деформация ствола или патронника, влияющая на безопасность оружия;
- любое раздутие или формоизменение в наиболее слабых местах ствола;
- нарушение пайки планок или крюков ствола;
- несоответствие размеров, проверяемых в соответствии с требованиями 4.3.2 - 4.3.5;
- повреждение или деформация основных деталей механизма запирания;
- трещины на внутренней и наружной поверхностях ствола и других основных деталях;
- нарушения в функционировании предохранителя, устройства вращения барабана, ударного и спускового механизмов, механизмов заряжания, перезаряжания и запирающего механизма.
4.4.2. На оружие и основные детали, удовлетворяющие требованиям к обеспечению прочности и безопасности функционирования, наносят:
- клеймо проверки прочности оружия испытательными патронами при обычном испытании;
- клеймо проверки прочности оружия испытательными патронами при повышенном испытании;
- клеймо Государственной испытательной станции или другой испытательной станции, аккредитованной на компетентность и независимость.
Клеймо проверки оружия на прочность ставят на деталях, испытывающих наибольшие нагрузки при выстреле.
Клеймо аккредитованной испытательной станции ставят:
- на каждом стволе и затворе, ствольной коробке и основных деталях запирающего механизма оружия всех видов, за исключением револьверов;
- на стволе, барабане и раме револьверов;
- на стволе, на каждом патроннике и основных деталях запирающего механизма оружия, патронник которого не образует со стволом единого целого.
(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта России от 19.05.1999 N 166)
4.4.3. Если результат проверки оружия стрельбой вызывает сомнение относительно прочности оружия или его основной детали или наличия одного из дефектов, указанных в 4.4.1, или если установлен дефект по ГОСТ Р 50530 на стреляной гильзе испытательного патрона по вине оружия, то оружие вновь проверяют стрельбой испытательными патронами.
В случае дефекта в функционировании механизмов оружие проверяют стрельбой эксплуатационными патронами.
4.4.4. Если уже прошедшие испытание оружие или основные детали были подвергнуты операциям: замене основных деталей с пригонкой, любому изменению размеров, любому изменению прочности материалов, могущих отрицательно влиять на безопасность, - то это оружие или основные детали вновь подвергают проверке на прочность и безопасность функционирования в полном объеме согласно 4.1 - 4.3.
Если при повторной проверке будет обнаружен один из дефектов согласно 4.4.1, то на имеющееся клеймо испытательной станции или рядом с ним ставят знак "X" и оружие бракуют.
5. МЕТОДЫ ИСПЫТАНИЙ ДРУГИХ ВИДОВ ОГНЕСТРЕЛЬНОГО ОРУЖИЯ
И УСТРОЙСТВ ПРОМЫШЛЕННОГО И СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ
5.1. Проверка оружия или устройств перед стрельбой
Проверке подвергают готовое оружие или устройство в собранном виде.
5.1.1. Контроль маркировки
5.1.1.1. На оружии или устройстве проверяют наличие маркировки в соответствии с требованиями 3.1.
5.1.2. Контроль размеров
5.1.2.1. Размеры патронников и каналов стволов проверяют на соответствие требованиям 3.2 с помощью калибров, указанных в Таблицах ПМК.
Допускается проверка размеров с помощью других эквивалентных средств измерений.
5.2. Проверка оружия или устройств на прочность
5.2.1. Оружие с патронником, диаметр которого не более 5 мм, а длина не более 15 мм, оружие с патронником, диаметр и длина которого могут достигать 6 мм, предназначенное для стрельбы патронами, у которых воспламенительный состав один образует метательный заряд, и не предназначенное для стрельбы пулями, имеющими дульную энергию более 7,5 Дж, одноразовое оружие, стволы, не имеющие собственной системы запирания и предназначенные для стрельбы патронами, развивающими давление в канале ствола не более 200 МПа, проверяют стрельбой двумя испытательными патронами.
5.2.2. Устройства промышленного и специального назначения, в которых для сообщения движения пуле или механическим деталям используется энергия пороховых газов, проверяют стрельбой двумя испытательными патронами. Если нет в наличии испытательных патронов, то можно использовать эксплуатационные патроны с высоким давлением и осуществлять контроль за наиболее нагруженной деталью, указанной в технической документации.
5.2.3. Оружие и устройства после стрельбы проверяют в соответствии с требованиями 3.2.
При визуальном осмотре на основных деталях оружия и устройств не должно быть обнаружено трещин, вздутий, других явных дефектов.
5.3. Проверка безопасности функционирования
5.3.1. Безопасность функционирования оружия или устройств определяют стрельбой двумя испытательными патронами или эксплуатационными патронами с высоким давлением. При стрельбе необходимо установить, что оружие или устройства удовлетворяют требованиям 3.4.
5.4. Оценка результатов
5.4.1. Оружие или устройства считают выдержавшими испытание, если:
- наиболее нагруженные детали не имеют изменений размеров, вздутий, трещин или других явных дефектов;
- спусковой механизм функционирует, возвращается после каждого выстрела в исходное положение автоматически или с помощью соответствующего инструмента, соединенного с затвором;
- на гильзах отсутствуют трещины, за исключением незначительных продольных трещин на дульце гильзы;
- нет утечки газов;
- выстрел может быть произведен только при полном запирании канала ствола;
- перезаряжание происходит после каждого выстрела;
- отсутствует возможность производства случайного выстрела при неправильном запирании;
- извлечение гильзы не представляет опасности для пользователя.
6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ
6.1. По результатам испытаний оружия или устройств оформляют протокол испытаний. При положительных результатах испытаний на оружие или устройства наносят клеймо Государственной испытательной станции или другой испытательной станции, аккредитованной на компетентность и независимость, и оформляют сертификат соответствия требованиям на прочность и безопасность.
6.2. Клейма проверки оружия на прочность и клеймо Государственной испытательной станции ставят на основной детали на видном месте, указанном в конструкторской документации.
6.3. Форму клейма, протокола и сертификата устанавливает Госстандарт России по согласованию с промышленностью.
6.4. Таблицы максимальных размеров патронов и минимальных размеров патронников приведены в Приложении Б.
Приложение А
(информационное)
ИЗОБРАЖЕНИЕ МАРКИРОВКИ УСЛОВНОГО ОБОЗНАЧЕНИЯ
МАРКИ СТАЛИ, ИДУЩЕЙ НА ИЗГОТОВЛЕНИЕ СТВОЛОВ
Сталь с пределом пропорциональности
Сталь с пределом пропорциональности
Приложение Б
ТАБЛИЦЫ ПМК
РЕКОМЕНДАЦИИ ПО ВЫБОРУ МАКСИМАЛЬНЫХ РАЗМЕРОВ
ПАТРОНОВ И МИНИМАЛЬНЫХ РАЗМЕРОВ ПАТРОННИКОВ ДЛЯ РУЧНОГО
ОГНЕСТРЕЛЬНОГО ОРУЖИЯ, ОХОТНИЧЬЕГО И СПОРТИВНОГО ОРУЖИЯ,
УСТРОЙСТВ ПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ
[Соответствует Решениям Постоянной международной комиссии
(ПМК) по испытаниям ручного огнестрельного оружия]
МИНИМАЛЬНЫЙ ПАТРОННИК
Условные обозначения и их значение
Ствол
F - диаметр канала ствола по нарезам
Z - диаметр канала ствола по полям
Длины
- длина патронника до диаметра
- длина патронника до диаметра
- длина патронника до диаметра
Выемка под фланец гильзы
R - расстояние от зеркала затвора до опорной поверхности для фланца гильзы у заднего торца ствола
- диаметр выемки
- глубина выемки
r - радиус сопряжения у входа в патронник
- диаметр в передней части выемки под донную часть Magnum
Зарядная камора
E - расстояние, равное высоте донной части патрона
- диаметр у входа в патронник на расстоянии E
- диаметр у начала ската на расстоянии
Скат
L - угол ската патронника
S - расстояние от основания до вершины ската патронника
- радиус сопряжения у диаметра
- радиус сопряжения у дульца
Дульце
- диаметр у основания под дульце гильзы на расстоянии
- диаметр на расстоянии
Пульный вход
- диаметр пульного входа
G - расстояние между и F
- угол перехода от до
h - расстояние от до
s - расстояние от до конца цилиндрической части с диаметром
i - половина угла конуса пульного входа
Нарезы
b - ширина нарезов
N - число нарезов
u - шаг нарезов
C.I.P.
2-е Souscommission
Tableaux des dimensions de Cartouches et de Chambres
PAGE
DATE
84-06-14
REV.
90-06-13
CHAMBRE MINI
des symboles et leur
Canon
F = sur champs de rayures du canon
Z = du fond de rayures du canon
Longueurs
Ll = Longueur de la chambre au P2
L2 = Longueur de la chambre au H1
L3 = Longueur de la chambre au H2
Cuvette
R = Distance entre le fond de la cuvette et la tranche du canon
Rl = de la cuvette
R2 = Profondeur de la cuvette
r = Rayon de raccordement de la chambre
R3 = l'avant de la cuvette culot Magnum
Chambre poudre
E = Distance entre le fond de cuvette et de chambre (P1)
P1 = de la chambre ou la distance E
P2 = la base du de raccordement la distance L1
= Angle du de raccordement
S = Longueur du sommet du de raccordement
r1max = Rayon de raccordement aux du P2
r2 = Rayon de raccordement au collet
Collet
H1 = la base du collet la distance L2
H2 = la distance L3
Prise de rayures
G1 = de la prise des rayures
G = Distance entre H2 et F
= Angle du raccordement entre H2 et G1
h = Distance entre H2 et G1 (angle = )
s = Distance entre H2 et la prise de rayures au G1
i = Demi angle de l'inclinaison de la prise des rayures
Rayures
b = Largeur des rayures
N = Nombres de rayures
u = Pas de des rayures
Q = Section de du canon
C.I.P.
2-е Souscommission
Tableaux des dimensions de Cartouches et de Chambres
PAGE
DATE
84-06-14
REV.
90-06-13
CHAMBRE
C.I.P.
2-е Souscommission
Tableaux des dimensions de Cartouches et de Chambres
PAGE
DATE
84-06-14
REV.
90-06-13
CHAMBRE MINI
Formules entre les "Symboles" des dimensions maximales de cartouches:
s = h + longueur du cylindre dia.
NOTE. Les dimensions se l'intersection des lignes.
NOTE: Identification, dans les T.D.C.C., des cotes de base.
1. Calibres d'origine des pays membres de la CIP:
- les longueurs et les sont les cotes de base;
- les angles et i sont des valeurs .
2. Calibres d'origine des pays tiers:
- les angles et i sont les cotes de base ainsi que les et longueurs correspondants;
- les longueurs L1, L2 et G sont des cotes .
3. Les cotes de base cont par un (*).
Франко-русский словарь
Tableaux des dimensions de Cartouches et de Chambres C.I.P.
таблица размеров патронов и патронников ПМК
Commission Internationale Permanente pour l'Epreuve des Armes a Feu portatives
Постоянная международная комиссия по испытаниям ручного огнестрельного оружия
Calibres a gorge
калибры с фланцем
Calibres des armes longues a canon(s) raye(s) pour cartouches a gorge a percussion centrale
калибры длинноствольного нарезного оружия под патроны центрального боя с фланцем
Les calibres metriques sont classes avant les calibres designes a l'origine en pouces (inches)
метрические калибры проставлены перед калибрами в дюймах
Le classement est par ordre croissant et par ordre alphabetique suivant la designation du calibre
калибры классифицированы в возрастающем и алфавитном порядке
Methode crusher
крешерный метод
Methode transducteur
пьезометрический метод
= pression maximale moyenne (bar)
максимальное ср. давление (бар)
= pression maximale statistique individuelle (bar)
наибольшее значение статистического индивидуального давления (бар)
= pression moyenne (bar)
среднее испытательное давление (бар)
M = emplacement de la prise de pression (mm)
место измерения давления (мм)
NOTE. Pour les transducteurs conformal ou tangentiels l'emplacement (M) sera celui defini par le fabricant
Примечание. Для специальных и тангенциальных электромеханических датчиков место измерения давления задается изготовителем
Suite
продолжение
Tolerances
допуски
Liste des calibres verificateurs de reference des cotes importantes au point de vue de la securite
перечень контрольных калибров для проверки размеров, важных с точки зрения безопасности
Chambre
патронник

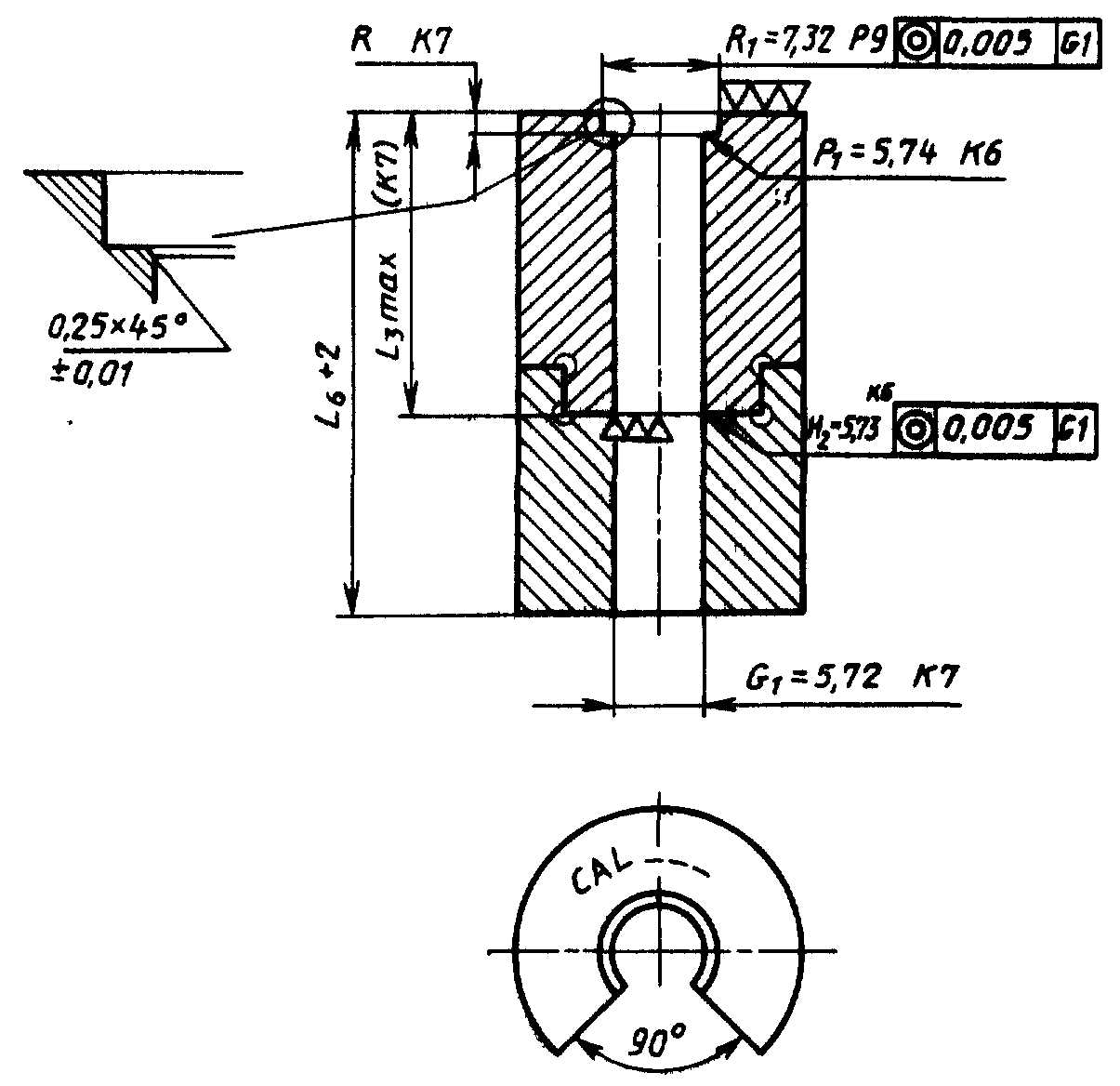

TAB.I-BR/1 - De forme (, , )
контрольный калибр (, , )

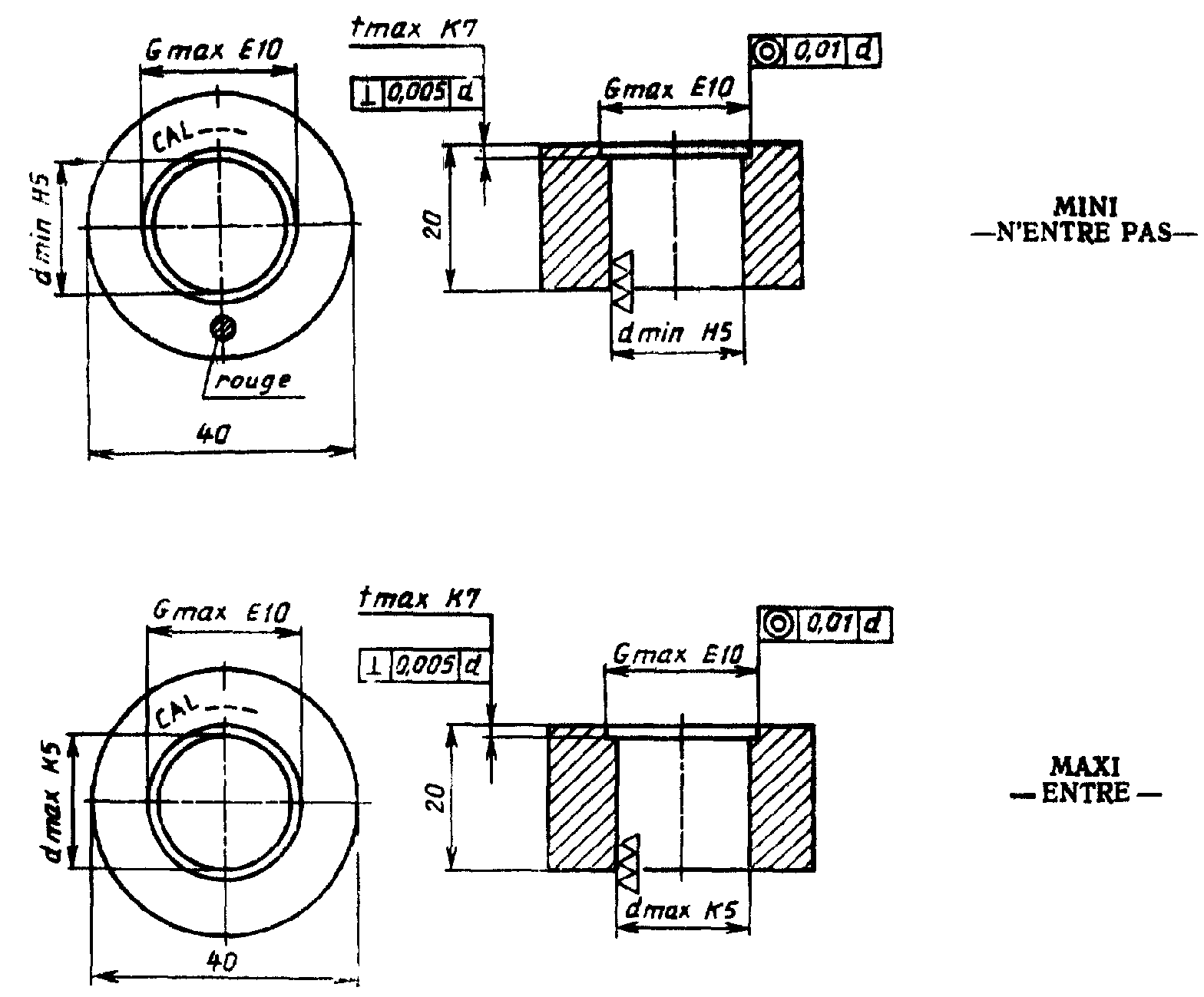

TAB.I-BR/2 - Longueur et diametre minimales et feuillure maximale
минимальная длина и диаметр и максимальный зазор

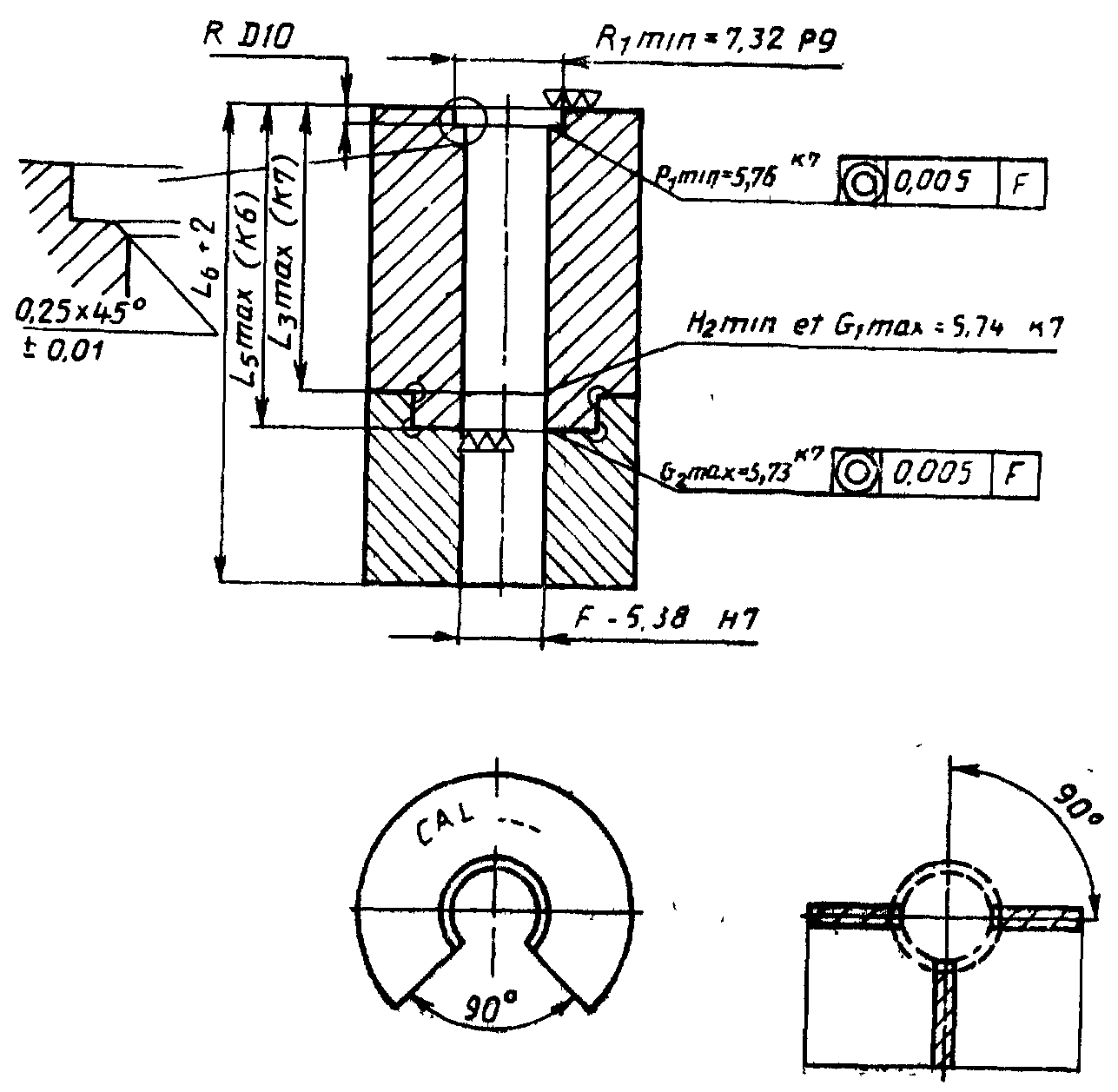

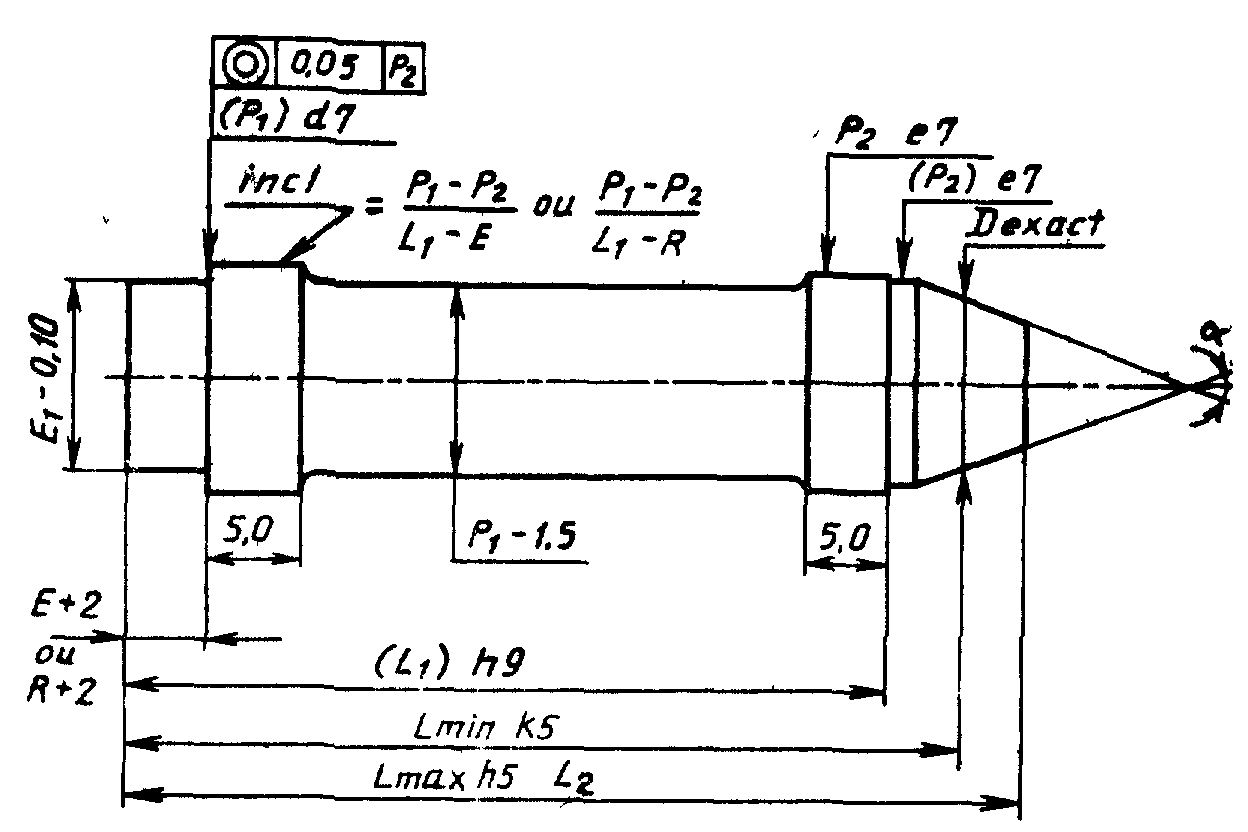

TAB.I-BR/3 - Cone de raccordement (, ) et feuillure maximale
соединительный конус (, ) и максимальный зазор

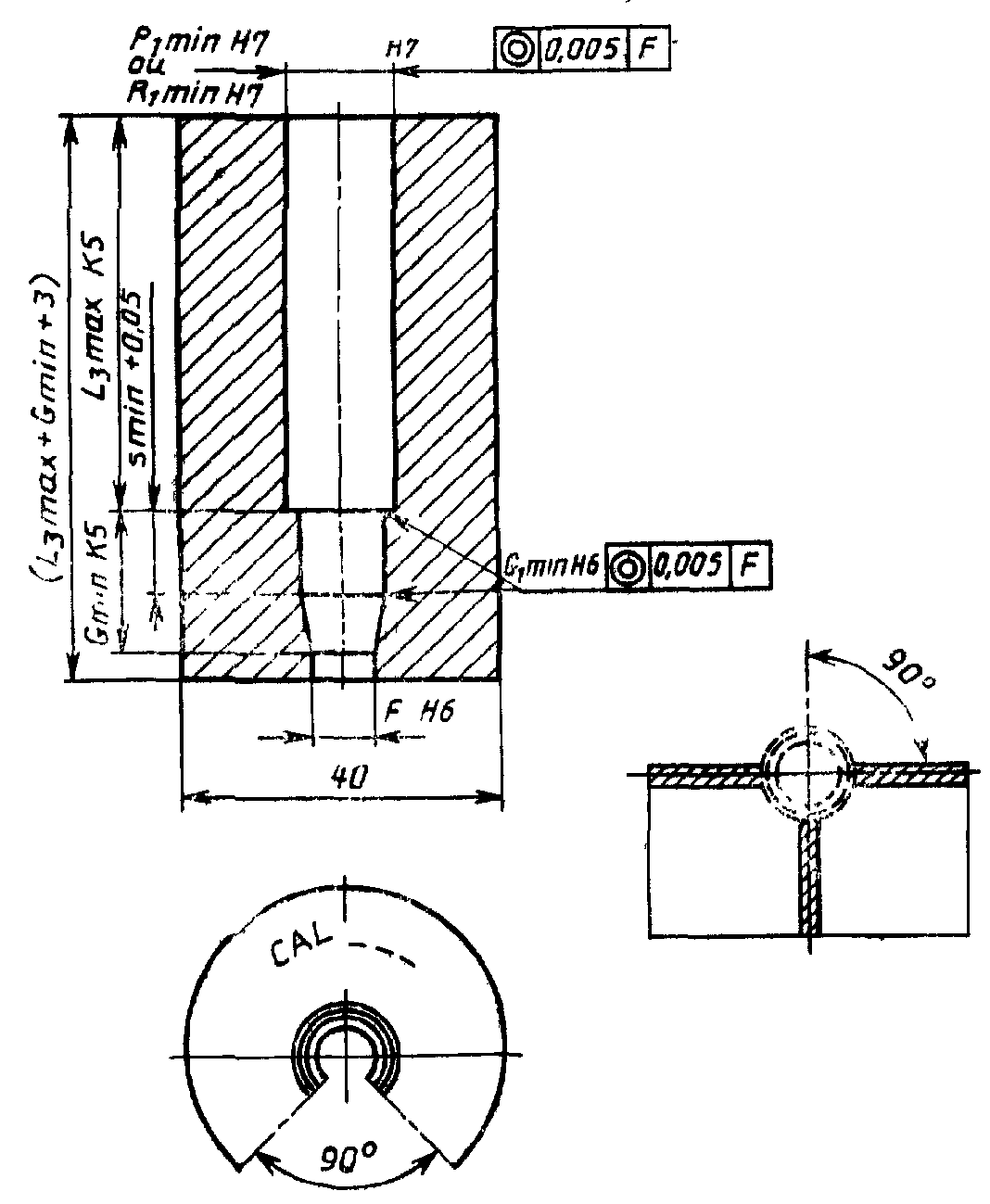

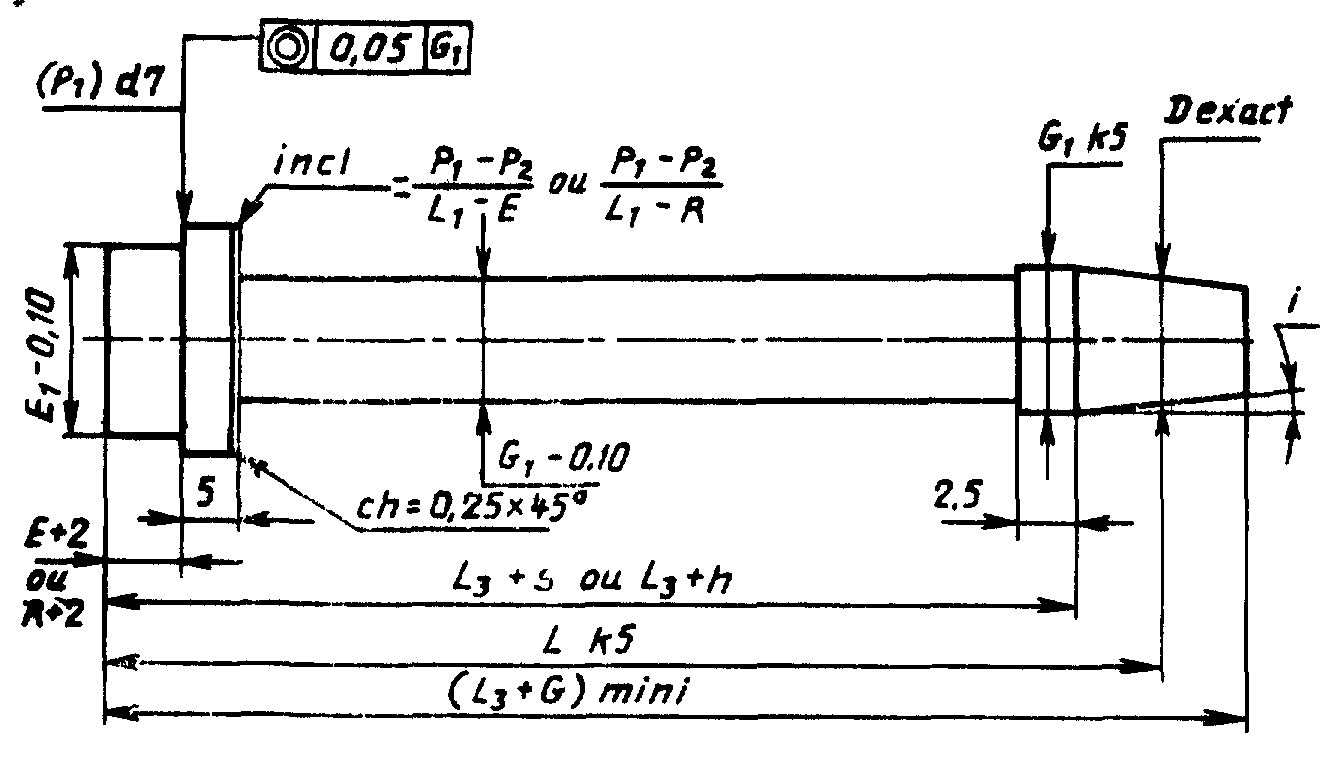

TAB.I-BR/4 - Prise des rayures (, s, )
пульный вход (, s, G, )
TAB.I-BR/5 - Cone de raccordement feuillure SAAMI
конический скат патронника с допуском SAAMI
TAB.I-BR/6 - Longueur , feuillure SAAMI
длина с допуском SAAMI
TAB.I-BR/7 - Rayures (F, Z)
нарезы (F, Z)
Cartouche
патрон

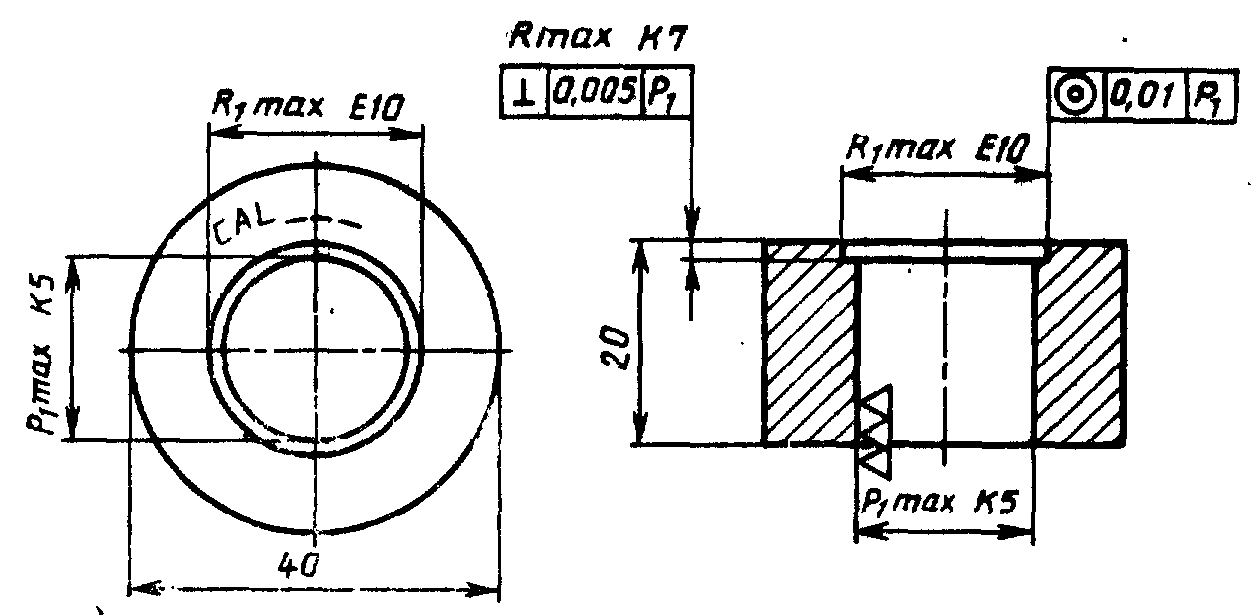

TAB.I-AR/2 - Diametre du projectile maximal
максимальный диаметр пули
TAB.I-AR/3 - Diametre au collet maximal
максимальный диаметр дульца
TAB.I-AR/4 - Longueur maximale
максимальная длина
Cartouche Maximale
максимальный патрон
Chambre Minimale
минимальный патронник
Culot
донная часть гильзы
Cuvette
канавка
Chambre a poudre
зарядная камора
Cone de raccordement
соединительный конус
Collet
дульце
Diam. du projectile
диаметр пули
Prise de rayures
врезание в нарезы
Diam. du canon
диаметр ствола
Rayures du canon
нарезной ствол
Echelle
масштаб
Tolerances admises pour les canons d'epreuve
допуски для испытательных стволов
(1) A controler pour la securite
контроль безопасности
(2) Avec tolerance pour les canons manometriques
с допусками для манометрических стволов
(3) Valable pour les armes du commerce
годно для торгового оружия
Cotes de base
размеры у основания
C.I.P.
2-е Souscommission
Tableaux des dimensions de Cartouches et de Chambres
PAGE
DATE
84-06-14
REV.
90-06-13
TAB. I
Calibres des armes longues canon(s) cartouches gorge percussion centrale
--------------------------
Les calibres sont avant les calibres l'origine en pouces (inches).
Le classement est par ordre croissant et par ordre suivant la du calibre
crusher
transducteur
Calibre
Calibre
M
5,6 x 50 Mag.
3300
3795
4290
7 x 64
25
4100
4715
5380
5,6 x 5,7
3800
4370
4940
5,6 x 61 SE v. H
3900
4485
5070
6 x 62 Freres
3700
4255
4810
6,5 x 54 Mauser
2700
3105
3510
6,5 x 54 M. Sch.
3200
3680
4160
6,5 x 55 SE
3300
3795
4290
6,5 x 57
3400
3910
4420
6,5 x 58 Mauser
3100
3565
4030
6,5 x 65 RWS
3600
4140
4680
6,5 x 68
3800
4370
4940
7 x 57
3400
3910
4420
7 x 64
3600
4140
4680
7 mm SE v. H.
3800
4370
4940
7,5 x 55 GP31
3300
3795
4290
7,62 x 39
3100
3565
4030
7,65 x 53 Arg.
3400
3910
4420
7,92 x 33 kurz
3000
3450
3900
8 x 51 (Mauser K)
3000
3450
3900
8 x 56 M-Sch.
2800
3220
3640
8 x 57 J
3300
3795
4290
8 x 57 JS
3400
3910
4420
8 x 60
3500
4025
4550
8 x 60 S
3500
4025
4550
8 x 64
3500
4025
4550
8 x 64 S
3500
4025
4550
8 x 68 S
3800
4370
4940
8 x 75 S
3800
4370
4940
9 x 57
2500
2875
3250
9,3 x 62
3400
3910
4420
9,3 x 64 Brenneke
3800
4370
4940
10,75 x 68
2900
3335
3770
= pression maximale moyenne (bar)
= pression maximale statistique individuelle (bar)
= pression moyenne (bar)
M = emplacement de la prise de pression (mm)
NOTE. Pour les transducteurs conformal ou tangentiels l'emplacement (M) sera celui par le fabricant.
Mag.
= Magnum
Win.
= Winchester
SE v. H.
= Super Express vom Hofe
H. V.
= High Velocity
M-Sch.
= Mannlicher Schonauer
Riml. N. E.
= Rimless Nitro Express
SE
= Sweden
Spring
= Springfield
Rem.
= Remington
Exp.
= Express
C.I.P.
2-е Souscommission
Tableaux des dimensions de Cartouches et de Chambres
PAGE
DATE
84-06-14
REV.
90-06-13
TAB. I
Calibres des armes longues canon(s) pour cartouches gorge percussion centrale
--------------------------
Les calibres metriques sont avant les calibres l'origine en pouces (inches).
Le classement est par ordre croissant et par ordre suivant la du calibre
crusher
transducteur
Calibre
Calibre
M
17 Rem.
3650
4197
4795
270 Win.
25
4200
4830
5460
22 PPC-USA
3500
4025
4550
22-250 Rem.
3500
4025
4550
220 Swift
3700
4255
4810
222 Rem.
3200
3680
4160
222 Rem. Mag.
3500
4025
4550
223 Rem.
3700
4255
4810
243 Win.
3600
4140
4680
244 Rem.
3650
4197
4745
6 mm PPC
3500
4025
4550
6 PPC-USA
3500
4025
4550
6 mm Rem.
3700
4255
4810
25 Rem.
-
-
-
25-06 Rem.
3870
4450
5031
250 Savage
3200
3680
4160
256 Mag. Gibbs
3000
3450
3900
257 Roberts
3100
3565
4030
270 Win.
3700
4255
4810
275 H. V. Rigby
2850
3277
3705
7 mm-08 Rem.
3585
4123
4660
280 Rem.
3500
4025
4550
7 mm Exp. Rem.
3500
4025
4550
280 Riml. N. E. Ross
2850
3277
3705
284 Win.
3800
4370
4940
30 Carbine
2800
3220
3640
30 Rem.
2500
2875
3250
30-06 Spring.
3500
4025
4550
300 Lapua Mag.
4000
4600
5200
300 Savage
3200
3680
4160
308 EH
308 Win.
3600
4140
4680
318 Riml. N. E.
2900
3335
3770
= pression maximale moyenne (bar)
= pression maximale statistique individuelle (bar)
= pression moyenne (bar)
M = emplacement de la prise de pression (mm)
NOTE. Pour les transducteurs conformal ou tangentiels l'emplacement (M) sera celui par le fabricant.
Mag.
= Magnum
Win.
= Winchester
SE v. H.
= Super Express vom Hofe
H. V.
= High Velocity
M-Sch.
= Mannlicher Schonauer
Riml. N. E.
= Rimless Nitro Express
SE
= Sweden
Spring
= Springfield
Rem.
= Remington
Exp.
= Express
C.I.P.
2-е Souscommission
Tableaux des dimensions de Cartouches et de Chambres
PAGE
DATE
84-06-14
REV.
90-06-13
TAB. I
Calibres des armes longues canon(s) pour cartouches gorge percussion centrale
--------------------------
Les calibres metriques sont avant les calibres l'origine en pouces (inches).
Le classement est par ordre croissant et par ordre suivant la du calibre
crusher
transducteur
Calibre
Calibre
M
32 Rem.
2600
2990
3380
333 Riml. N. E.
2900
3335
3770
338 Lapua Mag.
4000
4600
5200
35 Rem.
2450
2817
3185
350 Mag. Rigby
2750
3162
3575
358 Win.
3500
4025
4550
404 Riml. N. E.
3200
3680
4160
416 Rigby
2850
3277
3705
505 Mag. Gibbs
2400
2760
3120
= pression maximale moyenne (bar)
= pression maximale statistique individuelle (bar)
= pression moyenne (bar)
M = emplacement de la prise de pression (mm)
NOTE. Pour les transducteurs conformal ou tangentiels l'emplacement (M) sera celui par le fabricant.
Mag.
= Magnum
Win.
= Winchester
SE v. H.
= Super Express vom Hofe
H. V.
= High Velocity
M-Sch.
= Mannlicher Schonauer
Riml. N. E.
= Rimless Nitro Express
SE
= Sweden
Spring
= Springfield
Rem.
= Remington
Exp.
= Express
C.I.P.
2-е Souscommission
Tableaux des dimensions de Cartouches et de Chambres
PAGE
DATE
84-06-14
REV.
90-06-13
TOLERANCES
TAB. I
C.I.P.
2-е Souscommission
Tableaux des dimensions de Cartouches et de Chambres
PAGE
DATE
84-06-14
REV.
90-06-13
TAB. I
Liste des calibres de des cotes importantes au point de vue de la
---------------------
CALIBRES A GORGE
---------------------
Chambre
TAB.I-BR/1 - De forme (, , )
TAB.I-BR/2 - Longueur et minimales et feuillure maximale
TAB.I-BR/3 - de raccordement (, ) et feuillure maximale
TAB.I-BR/4 - Prise des rayures (, s, G, )
TAB.I-BR/5 - de raccordement feuillure SAAMI
TAB.I-BR/6 - Longueur , feuillure SAAMI
TAB.I-BR/7 - Rayures (F, Z)
Cartouche
TAB.I-AR/2 - du projectile maximal
TAB.I-AR/3 - au collet maximal
TAB.I-AR/4 - Longueur maximale
Франко-русский словарь
Tableaux des dimensions de Cartouches et de Chambres C.I.P
таблица размеров патронов и патронников ПМК
Commission Internationale Permanente pour l'Epreuve des Armes a Feu portatives
Постоянная международная комиссия по испытаниям ручного огнестрельного оружия
Calibres a bourrelet
калибры с закраиной
Calibres des armes longues a canon(s) raye(s) pour cartouches a bourrelet a percussion centrale
калибры длин ствольного нарезного оружия под патроны с закраиной центрального боя
Les calibres metriques sont classes avant les calibres designes a l'origine en pouces (inches)
метрические калибры проставлены по классам перед калибрами в дюймах
Le classement est par ordre croissant et par ordre alphabetique suivant la designation du calibre
калибры классифицированы в возрастающем и алфавитном порядке
Methode crusher
крешерный метод
Methode transducteur
пьезометрический метод
= pression maximale moyenne (bar)
максимальное ср. давление (бар)
= pression maximale statistique individuelle (bar)
наибольшее значение статистического индивидуального давления (бар)
= pression moyenne l'epreuve (bar)
среднее испытательное давление (бар)
M = emplacement de la prise de pression (mm)
место измерения давления (мм)
NOTE. Pour les transducteurs conformal ou tangentiels l'emplacement (M) sera celui defini par le fabricant
Примечание. Для специальных и тангенциальных электромеханических датчиков место измерения давления задается изготовителем
Suite
продолжение
Tolerances
допуски
Liste des calibres verificateurs de reference des cotes importantes au point de vue de la securite
перечень контрольных калибров для проверки размеров, важных с точки зрения безопасности
Chambre
патронник
TAB.I-BR/1 - De forme (, , )
контрольный калибр (, , )
TAB.I-BR/2 - Longueur et diametre minimales et feuillure maximale
минимальная длина и диаметр и максимальный зазор
TAB.I-BR/3 - Cone de raccordement (, ) et feuillure maximale
соединительный конус (, ) и максимальный зазор
TAB.I-BR/4 - Prise des rayures (, s, G, )
пульный вход (, s, G, )
TAB.I-BR/7 - Rayures (F, Z)
нарезы
TAB.II-BR/2 - Profondeur du drageoir et feuillure
глубина выемки и зазор
Cartouche
патрон
TAB.I-AR/2 - Diametre du projectile maximal
максимальный диаметр пули
TAB.I-AR/3 - Diametre au collet maximal
максимальный диаметр дульца
TAB.I-AR/4 - Longueur maximale
максимальная длина
Cartouche Maximale
максимальный патрон
Chambre Minimale
минимальный патронник
Culot
донная часть гильзы
Cuvette
канавка
Chambre poudre
зарядная камора
Cone de raccordement
соединительный конус
Collet
дульце
Diam. du projectile
диаметр пули
Prise de rayures
врезание в нарезы
Diam. du canon
диаметр ствола
Rayures du canon
нарезной ствол
Echelle
масштаб
Tolerances admises pour les canons d'epreuve
допуски для испытательных стволов
(1) A controler pour la securite
контроль безопасности
(2) Avec tolerance pour les canons manometriques
с допусками для манометрических стволов
(3) Valable pour les armes du commerce
годно для торгового оружия
Cotes de base
размеры у основания
C.I.P.
2-е Souscommission
Tableaux des dimensions de Cartouches et de Chambres
PAGE
DATE
84-06-14
REV.
90-06-13
TAB. II
Calibres des armes longues canon(s) pour cartouches bourrelet percussion centrale
--------------------------
Les calibres metriques sont avant les calibres l'origine en pouces (inches).
Le classement est par ordre croissant et par ordre suivant la du calibre
crusher
transducteur
Calibre
Calibre
M
5,6 x 35 R
2400
2760
3120
5,6 x 50 R Mag.
3000
3450
3900
5,6 x 52 R
2900
3335
3770
5,6 x 57 R
3800
4370
4940
5,6 x 61 R SE v. H.
3300
3795
4290
6,5 x 50 R Scheiring
3800
4370
4940
6,5 x 51 R Arisaka
2600
2990
3380
6,5 x 52 R
2200
2530
2860
6,5 x 57 R
2900
3335
3770
6,5 x 58 R
2500
2875
3250
6,5 x 65 R RWS
3300
3795
4290
6,5 x 68 R
3400
3910
4420
6,5 x 70 R
2500
2875
3250
7 x 57 R
3000
3450
3900
7 mm Mag. Fl. H.&H.
2900
3335
3770
7 x 65 R
3300
3795
4290
7 x 72 R
2500
2875
3250
7 x 75 R SE v. H.
3600
4140
4680
7,62 x 53 R
3400
3910
4420
8 x 50 R
3100
3565
4030
8 x 56 R M30
3000
3450
3900
8 x 56 R M30S
3100
3565
4030
8 x 57 R 360
2200
2530
2860
8 x 57 JR
2800
3220
3640
8 x 57 JRS
2900
3335
3770
8 x 58 R
2000
2300
2600
8 x 60 R
3000
3450
3900
8 x 60 RS
3000
3450
3900
8 x 65 R
3400
3910
4420
8 x 65 RS
3500
4025
4550
8 x 72 R
2500
2875
3250
8 x 75 RS
3300
3795
4290
8,15 x 46 R
1500
1725
1950
= pression maximale moyenne (bar)
= pression maximale statistique individuelle (bar)
= pression moyenne (bar)
M = emplacement de la prise de pression (mm)
NOTE. Pour les transducteurs conformal ou tangentiels l'emplacement (M) sera celui par le fabricant.
Mag.
= Magnum
lg
= long
Fl. NE
= Flanged Nitro Express
B. P
= Black Powder
Sld.
= Solid
R
= Rand = bourrelet
SL
= Self loading
SE v. H.
= Super Express vom Hofe
H.&H.
= Holland and Holland
Win.
= Winchester
sh
= short
Mag Fl H.&H.
= Magnum Flanged Holland and Holland
C.I.P.
2-е Souscommission
Tableaux des dimensions de Cartouches et de Chambres
PAGE
DATE
84-06-14
REV.
90-06-13
TAB. II
Calibres des armes longues canon(s) pour cartouches bourrelet percussion centrale
--------------------------
Les calibres metriques sont avant les calibres l'origine en pouces (inches).
Le classement est par ordre croissant et par ordre suivant la du calibre
crusher
transducteur
Calibre
Calibre
M
9 x 57 R
2500
2875
3250
9,3 x 72 R
1800
2070
2340
9,3 x 74 R
3000
3450
3900
10,3 x 60 R
2400
2760
3120
11,15 x 60 R
2500
2875
3250
(suite)
= pression maximale moyenne (bar)
= pression maximale statistique individuelle (bar)
= pression moyenne (bar)
M = emplacement de la prise de pression (mm)
NOTE. Pour les transducteurs conformal ou tangentiels l'emplacement (M) sera celui par le fabricant.
Mag.
= Magnum
lg
= long
Fl. NE
= Flanged Nitro Express
B. P
= Black Powder
Sld.
= Solid
R
= Rand = bourrelet
SL
= Self loading
SE v. H.
= Super Express vom Hofe
H.&H.
= Holland and Holland
Win.
= Winchester
sh
= short
Mag Fl H.&H.
= Magnum Flanged Holland and Holland
C.I.P.
2-е Souscommission
Tableaux des dimensions de Cartouches et de Chambres
PAGE
DATE
84-06-14
REV.
90-06-13
TAB. II
Calibres des armes longues canon(s) pour cartouches bourrelet percussion centrale
--------------------------
Les calibres metriques sont avant les calibres l'origine en pouces (inches).
Le classement est par ordre croissant et par ordre suivant la du calibre
crusher
transducteur
Calibre
Calibre
M
218 Bee
2800
3220
3640
219 Zipper
2540
2921
3302
22 Hornet
2800
3220
3640
22 Savage
2900
3335
3770
225 Win.
3400
3910
4420
240 Fl. N. E.
2800
3220
3640
25-20 Win.
2400
2760
3120
25-35 Win.
2700
3105
3510
256 Win. Mag.
3050
3507
3965
280 Fl. N. E.
2600
2990
3380
297/230 Morris lg
-
-
-
297/230 Morris sh
-
-
-
297/250 Rook Rifle
-
-
-
30 Fl. N. E. Purdey
2800
3220
3640
30 Super Fl. H.&H.
2800
3220
3640
30-30 Win.
2800
3220
3640
30-40 Krag
2850
3277
3705
300/295 Rook Rifle
1100
1265
1430
300 Sherwood
1300
1495
1690
303 British
3200
3680
4160
303 Savage
2400
2760
3120
307 Win.
3600
4140
4680
310 Cadet Rifle
1000
1150
1300
32 Win. SL
1400
1610
1820
32 Win. Spec.
2700
3105
3510
32-20 Win.
1900
2185
2470
32-40 Win.
2100
2415
2730
33 Win.
2700
3105
3510
348 Win.
2800
3220
3640
35 Win.
2700
3105
3510
35 Win. SL
2150
2472
2795
350 No 2 Rigby
2900
3335
3770
(suite)
= pression maximale moyenne (bar)
= pression maximale statistique individuelle (bar)
= pression moyenne (bar)
M = emplacement de la prise de pression (mm)
NOTE. Pour les transducteurs conformal ou tangentiels l'emplacement (M) sera celui par le fabricant.
Mag.
= Magnum
lg
= long
Fl. NE
= Flanged Nitro Express
B. P
= Black Powder
Sld.
= Solid
R
= Rand = bourrelet
SL
= Self loading
SE v. H.
= Super Express vom Hofe
H.&H.
= Holland and Holland
Win.
= Winchester
sh
= short
Mag Fl H.&H.
= Magnum Flanged Holland and Holland
C.I.P.
2-е Souscommission
Tableaux des dimensions de Cartouches et de Chambres
PAGE
DATE
84-06-14
REV.
90-06-13
TAB. II
Calibres des armes longues canon(s) pour cartouches bourrelet percussion centrale
--------------------------
Les calibres metriques sont avant les calibres l'origine en pouces (inches).
Le classement est par ordre croissant et par ordre suivant la du calibre
crusher
transducteur
Calibre
Calibre
M
351 Win. SL
3200
3680
4160
356 Win.
3600
4140
4680
360 N. E. 2''1/4
2200
2530
2860
369 N. E. Purdey
2700
3105
3510
375 Fl. N. E. 2"1/2
2000
2300
2600
375 Fl. Mag. N. E.
2850
3277
3705
375 Win.
3800
4370
4940
38-40 Win.
1050
1207
1365
38-55 Win.
2150
2472
2795
380 Long Rifle
900
1035
1170
40-82 Win.
1500
1725
1950
400 N. E. B. P. 3"
-
-
-
Purdey
400/350 N. E.
2500
2875
3250
401 Win. SL
2200
2530
2860
405 Win.
2200
2530
2860
408 Win.
3550
4082
4615
44-40 Win.
1000
1150
1300
444 Marlin
3100
3565
4030
46-70 Govt.
2000
2300
2600
450 N. E. 3"1/4
2700
3105
3510
450/400 N. E. 3"
2500
2875
3250
450/400 Mag. N. E.
2600
2990
3380
3"1/4
470 N. E.
2400
2760
3120
475 No 2 N. E. 3"1/2
2450
2817
3185
500 N. E. 3"
2500
2875
3250
500/465 N. E.
2200
2530
2860
577/450 Sld. Mart. H.
1600
1840
2080
577 N. E. 3"
2200
2530
2860
577 Sld. Snider
1400
1610
1820
600 N. E.
2200
2530
2860
= pression maximale moyenne (bar)
= pression maximale statistique individuelle (bar)
= pression moyenne (bar)
M = emplacement de la prise de pression (mm)
NOTE. Pour les transducteurs conformal ou tangentiels l'emplacement (M) sera celui par le fabricant.
Mag.
= Magnum
lg
= long
Fl. NE
= Flanged Nitro Express
B. P
= Black Powder
Sld.
= Solid
R
= Rand = bourrelet
SL
= Self loading
SE v. H.
= Super Express vom Hofe
H.&H.
= Holland and Holland
Win.
= Winchester
sh
= short
Mag Fl H.&H.
= Magnum Flanged Holland and Holland
C.I.P.
2-е Souscommission
Tableaux des dimensions de Cartouches et de Chambres
PAGE
DATE
84-06-14
REV.
90-06-13
TAB. II
Liste des calibres de des cotes importantes au point de vue de la
---------------------
CALIBRES A BOURRELET
---------------------
Chambre
TAB.I-BR/1 - De forme (, , )
TAB.I-BR/2 - Longueur et minimales et feuillure maximale
TAB.I-BR/3 - de raccordement (, ) et feuillure maximale
TAB.I-BR/4 - Prise des rayures (, s, G, )
TAB.I-BR/7 - Rayures (F, Z)
TAB.II-BR/2 - Profondeur du drageoir et feuillure (, )
Cartouche
TAB.I-AR/2 - du projectile maximal
TAB.I-AR/3 - au collet maximal
TAB.I-AR/4 - Longueur maximale
Франко-русский словарь
Tableaux des dimensions de Cartouches et de Chambres C.I.P.
таблицы размеров патронов и патронников ПМК
Calibres pour armes a canon(s) lisse(s)
калибры гладкоствольного оружия
Calibres des armes a canon(s) lisse(s) a percussion centrale
калибры гладкоствольного оружия под патроны центрального боя
Longueur Douille maxi
максимальная длина гильзы
Longueur Chambre mini
минимальная длина патронника
Longueur nominale en pouces
номинальная длина в дюймах
Methode crusher
крешерный метод
Haute performance/Epreuve Superieure
повышенные результаты/повышенное испытание
= pression maximale moyenne (bar)
максимальное среднее давление
= pression maximale statistique individuelle (bar)
максим. статист. индивидуальное давление (бар)
= pression moyenne d'epreuve (bar)
среднее испытательное давление (бар)
M = emplacement de la prise de pression (mm)
место измерения давления (мм)
NOTE. Les valeurs de pression de cartouches de haute performance et de l'epreuve superieure sont valables pour lous les calibres.
Les cartouches confectionnees avec des douilles de 67,5 mm de longueur maximale et chargees a plomb pourront etre tirees dans des chambres de 65 mm de longueur
Примечание. Значения давления повышенного испытания действительны для всех калибров.
Дробовые патроны с максимальной длиной гильзы 67,5 мм пригодны для стрельбы из оружия, имеющего длину патронника 65 мм
Liste des calibres verificateurs de reference des cotes importantes au point de vue de la securite
перечень контрольных калибров для контроля размеров, важных с точки зрения безопасности функционирования
Chambre
патронник
TAB. VII-BR/1 - Diametre a entree (D)
диаметр на входе (D)
TAB. VII-BR/2 - Diametre a l'avant (H) et longueur (L) minimales
минимальные диаметр (H) и длина (L)
TAB. VII-BR/3 - Diametre a l'avant (H) et longueuer (L) maximales
максимальные диаметр (H) и длина (L)
TAB. VII-BR/4 - Cone de raccordement
соединительный конус
TAB. VII-AB/7 - Profondeur du drageoir (T) page 01 et 02
глубина выемки (T)
TAB. VII-AB/8 - Feuillure (Fe) maximale
максимальный зазор
Cartouche
патрон
TAB. VII-AB/5 - Epaisseur du bourrelet (t) maximale
толщина макс. фланца (t)
TAB. VII-AB/6 - Epaisseur du bourrelet (t) minimale
минимальная толщина фланца (t)
TAB. VII-AR/1 - Diametre sous bourrelet (d) maximal et minimal
максимальный и минимальный диаметр донной части (d)
Douille
гильза
Culot dia.
диаметр донной части
Bourrelet dia.
диаметр закраины
Bourrelet ep.
толщина закраины
Tube dia.
диаметр трубы или канала ствола
Longueurs
длина
Echelle
масштаб
Drageoir dia.
диаметр выемки
Drageoir pro.
глубина выемки
Canon dia.
диаметр ствола
Canon angle
угол ствола
Feuillure
зазор
Tolerances admises pour les canons d'epreuve
допуски для испытательных стволов
(1) A controler pour la securite
необходимо контролировать на безопасность
(2) Avec tolerance pour les canons manometriques
с допуском для манометрических стволов
(3) Valable pour les armes du commerce
действительно для торгового оружия
C.I.P.
2-е Souscommission
Tableaux des dimensions de Cartouches et de Chambres
PAGE
DATE
84-06-14
REV.
90-06-13
TAB. VII
Calibres des armes canon(s) lisse(s) percussion centrale
Calibre
Longueur Douille maxi
mm
Longueur Chambre mini
mm
Longueur nominale en pouces
Methode Crusher
M
4/82
82,4
82,6
3"1/4
900
1,035
1,200
17/32
4/101
101,0
101,2
4"
900
1,035
1,200
17/32
8/82
82,4
82,6
3"1/4
900
1,035
1,200
17/32
8/100
100,0
100,5
4"
900
1,035
1,200
17/32
10/76
76,0
76,2
3"
900
1,035
1,200
17/32
10/82
82,4
82,6
3"1/4
900
1,035
1,200
17/32
10/89
88,7
88,9
3"1/2
900
1,035
1,200
17/32
12/60
60,0
60,1
2"3/8
650
747
850
17/32
12/65
65,0
65,1
2"1/2
650
747
850
17/32
12/67
67,5
65,1
2"5/8
650
747
850
17/32
12/70
69,8
69,9
2"3/4
650
747
850
17/32
12/73
72,8
73,0
2"7/8
900
1,035
1,200
17/32
12/76
76,0
76,2
3"
900
1,035
1,200
17/32
12/89
88,7
88,9
3"1/2
900
1,035
1,200
17/32
14/65
65,0
65,1
2"1/2
650
747
850
17/32
14/67
67,5
65,1
2"5/8
650
747
850
17/32
14/70
69,8
69,9
2"3/4
650
747
850
17/32
16/65
65,0
65,1
2"1/2
680
782
900
17/32
16/67
67,5
65,1
2"5/8
680
782
900
17/32
16/70
69,8
69,9
2"3/4
680
782
900
17/32
20/65
65,0
65,1
2"1/2
720
828
950
17/32
20/67
67,5
65,1
2"5/8
720
828
950
17/32
20/70
69,8
69,9
2"3/4
720
828
950
17/32
20/76
76,0
76,2
3"
900
1,035
1,200
17/32
24/63,5
63,5
63,6
2"1/2
720
828
950
17/32
24/65
65,0
65,1
2"1/2
720
828
950
17/32
24/70
69,8
69,9
2"3/4
720
828
950
17/32
28/63,5
63,5
63,6
2"1/2
720
828
950
17/32
28/65
65,0
65,1
2"1/2
720
828
950
17/32
28/70
69,8
69,9
2"3/4
720
828
950
17/32
32/50,7
50,7
50,8
2"
720
828
950
17/32
32/60
60,0
63,6
2"3/8
720
828
950
17/32
32/63,5
63,5
63,6
2"1/2
720
828
950
17/32
32/65
65,0
65,1
2"1/2
720
828
950
17/32
410/50,7
50,7
50,8
2"
720
828
950
17/32
410/63,5
63,5
63,6
2"1/2
720
828
950
17/32
410/65
65,0
65,1
2"1/2
720
828
950
17/32
410/70
69,8
69,9
2"3/4
720
828
950
17/32
410/73
72,8
73,0
2"7/8
900
1,035
1,200
17/32
410/76
76,0
76,2
3"
900
1,035
1,200
17/32
9 mm/44,5
44,5
44,6
1"3/4
720
828
950
17/32
Haute performance/Epreuve _________
900
1,035
1,200
17/32
= pression maximale moyenne (bar)
= pression maximale statistique individuelle (bar)
= pression moyenne (bar)
M = emplacement de la prise de pression (mm)
NOTE. Les valeurs de pression de cartouches de haute performance et de sont valables pour tous les calibres.
Les cartouches avec des douilles de 67,5 mm de longueur maximale et plomb pourront dans des chambres de 65 mm de longueur.
C.I.P.
2-е Souscommission
Tableaux des dimensions de Cartouches et de Chambres
PAGE
DATE
84-06-14
REV.
90-06-13
TAB. VII
Calibres des armes canon(s) lisse(s) percussion centrale
Calibre
Longueur Douille maxi
mm
Longueur Chambre mini
mm
Longueur nominale en pouces
Methode Transducteur
M
4/82
82,4
82,6
3"1/4
1,050
1,200
1,370
25/30
4/101
101,0
101,2
4"
1,050
1,200
1,370
25/30
8/82
82,4
82,6
3"1/4
1,050
1,200
1,370
25/30
8/100
100,0
100,5
4"
1,050
1,200
1,370
25/30
10/76
76,0
76,2
3"
1,050
1,200
1,370
25/30
10/82
82,4
82,6
3"1/4
1,050
1,200
1,370
25/30
10/89
88,7
88,9
3"1/2
1,050
1,200
1,370
25/30
12/60
60,0
60,1
2"3/8
740
850
960
25/30
12/65
65,0
65,1
2"1/2
740
850
960
25/30
12/67
67,5
65,1
2"5/8
740
850
960
25/30
12/70
69,8
69,9
2"3/4
740
850
960
25/30
12/73
72,8
73,0
2"7/8
1,050
1,200
1,370
25/30
12/76
76,0
76,2
3"
1,050
1,200
1,370
25/30
12/89
88,7
88,9
3"1/2
1,050
1,200
1,370
25/30
14/65
65,0
65,1
2"1/2
740
850
960
25/30
14/67
67,5
65,1
2"5/8
740
850
960
25/30
14/70
69,8
69,9
2"3/4
740
850
960
25/30
16/65
65,0
65,1
2"1/2
780
900
1,020
25/30
16/67
67,5
65,1
2"5/8
780
900
1,020
25/30
16/70
69,8
69,9
2"3/4
780
900
1,020
25/30
20/65
65,0
65,1
2"1/2
830
950
1,080
25/30
20/67
67,5
65,1
2"5/8
830
950
1,080
25/30
20/70
69,8
69,9
2"3/4
830
950
1,080
25/30
20/76
76,0
76,2
3"
1,050
1,200
1,370
25/30
24/63,5
63,5
63,6
2"1/2
830
950
1,080
17
24/65
65,0
65,1
2"1/2
830
950
1,080
17
24/70
69,8
69,9
2"3/4
830
950
1,080
17
28/63,5
63,5
63,6
2"1/2
830
950
1,080
17
28/65
65,0
65,1
2"1/2
830
950
1,080
17
28/70
69,8
69,9
2"3/4
830
950
1,080
17
32/50,7
50,7
50,8
2"
830
950
1,080
17
32/60
60,0
63,6
2"3/8
830
950
1,080
17
32/63,5
63,5
63,6
2"1/2
830
950
1,080
17
32/65
65,0
65,1
2"1/2
830
950
1,080
17
410/50,7
50,7
50,8
2"
830
950
1,080
12,5
410/63,5
63,5
63,6
2"1/2
830
950
1,080
17
410/65
65,0
65,1
2"1/2
830
950
1,080
17
410/70
69,8
69,9
2"3/1
830
950
1,080
17
410/73
72,8
73,0
2"7/8
1,050
1,200
1,370
17
410/76
76,0
76,2
3"
1,050
1,200
1,370
17
9 mm/44,5
44,5
44,6
1"3/4
830
950
1,080
12,5
Haute performance/Epreuve _________
1,050
1,200
1,370
12,5
= pression maximale moyenne (bar)
= pression maximale statistique individuelle (bar)
= pression moyenne (bar)
M = emplacement de la prise de pression (mm)
NOTE. Les valeurs de pression de cartouches de haute performance et de sont valables pour tous les calibres.
Les cartouches avec des douilles de 67,5 mm de longueur maximale et plomb pourront dans des chambres de 65 mm de longueur.
C.I.P.
2-е Souscommission
Tableaux des dimensions de Cartouches et de Chambres
PAGE
DATE
84-06-14
REV.
90-06-13
TAB. VII
Liste des calibres de des cotes importantes au point de vue de la
-----------------------
CALIBRES A PLOMB POUR ARMES A CANON(S) LISSE(S) A PERCUSSION CENTRALE
-----------------------
Chambre
TAB.VII-BR/1 - sous bourrelet (D)
TAB.VII-BR/2 - l'avant (H) et longueur (L) minimales
TAB.VII-BR/3 - l'avant (H) et longueur (L) maximales
TAB.VII-BR/4 - de raccordement
TAB.VII-AB/7 - Profondeur du drageoir (T) page 01 et 02
TAB.VII-AB/8 - Feuillure (Fe) maximale
Cartouche
TAB.VII-AB/5 - Epaisseur du bourrelet (t) maximale
TAB.VII-AB/6 - Epaisseur du bourrelet (t) minimale
TAB.VII-AR/l - sous bourrelet (d) maximal et minimal
C.I.P.
2-е Souscommission
Armes de chasse canon lisse
Calibre 4
TAB.
VII
DATE
89-01-19
REV.
90-06-13
DOUILLE
DOUILLE
Echelle 1:2
Maxi
Mini
Culot
dia.
d = 27,60 mm
27,35 mm
Bourrelet
dia.
g = 30,45 mm
30,00 mm
Bourrelet
t = 3,25 mm
2,85 mm
Tube
dia.
h = 26,20 mm
25,75 mm
Longueurs:
= 82,40 - 101,00
: -2,50 mm
CHAMBRE
CHAMBRE
Echelle 1:2
Culot
dia.
(1)
(2)
Drageoir
dia.
Drageoir
pro.
(1)
(2)
Chambre
dia.
(1)
(2)
Canon
dia.
(1)
(2)
Canon
angle
(1)
(2)
(3)
Longueurs:
= 82,60 - 101,20
(1)
(2)
: +2,00 mm
Feuillure
= 0,10 mm
(1)
= 0,20 mm (basculant)
(1)
= 0,35 mm (automatique)
(1)
admises pour les canons : (mm)
NOTE: (1) A pour la .
(2) Avec pour les canons .
B
G
D
H
T
L
(3) Valable pour les armes du commerce.
+0,10
+0,05
+0,05
+0,05
+0,05
+2,00
-30'
C.I.P.
2-е Souscommission
Armes de chasse canon lisse
Calibre 8
TAB.
VII
DATE
89-01-19
REV.
90-06-13
DOUILLE
DOUILLE
Echelle 1:2
Maxi
Mini
Culot
dia.
d = 23,50 mm
23,25 mm
(1)
Bourrelet
dia.
g = 26,25 mm
25,80 mm
Bourrelet
t = 2,90 mm
2,50 mm
(1)
Tube
dia.
h = 23,15 mm
22,70 mm
Longueurs:
= 82,40 - 100,00
: -2,50 mm
CHAMBRE
CHAMBRE
Echelle 1:2
Culot
dia.
(1)
(2)
Drageoir
dia.
(2)
Drageoir
pro.
(1)
(2)
Chambre
dia.
(1)
(2)
Canon
dia.
(1)
(2)
Canon
angle
(1)
(2)
(3)
Longueurs:
= 82,60 - 100,50
(1)
(2)
: +2,00 mm
Feuillure
= 0,10 mm
(1)
= 0,20 mm (basculant)
(1)
= 0,35 mm (automatique)
(1)
admises pour les canons : (mm)
NOTE: (1) A pour la .
(2) Avec pour les canons .
B
G
D
H
T
L
(3) Valable pour les armes du commerce.
+0,10
+0,05
+0,05
+0,05
+0,05
+2,00
-30'
C.I.P.
2-е Souscommission
Armes de chasse canon lisse
Calibre 10
TAB.
VII
DATE
84-06-14
REV.
90-06-13
DOUILLE
DOUILLE
Echelle 1:1
Maxi
Mini
Culot
dia.
d = 21,70 mm
21,46 mm
(1)
Bourrelet
dia.
g = 23,65 mm
23,01 mm
Bourrelet
t = 1,90 mm
1,50 mm
(1)
Tube
dia.
h = 21,30 mm
20,83 mm
Longueurs:
= 76,0 - 82,4 - 88,7
: -2,50 mm
CHAMBRE
CHAMBRE
Echelle 1:1
Culot
dia.
(1)
(2)
Drageoir
dia.
(2)
Drageoir
pro.
(1)
(2)
Chambre
dia.
(1)
(2)
Canon
dia.
(1)
(2)
Canon
angle
(1)
(2)
(3)
Longueurs:
= 76,2 - 82,6 - 88,9
(1)
(2)
: +2,00 mm
Feuillure
= 0,10 mm
(1)
= 0,20 mm (basculant)
(1)
= 0,35 mm (automatique)
(1)
admises pour les canons : (mm)
NOTE: (1) A pour la .
(2) Avec pour les canons .
B
G
D
H
T
L
(3) Valable pour les armes du commerce.
+0,10
+0,05
+0,05
+0,05
+0,05
+2,00
-30'
C.I.P.
2-е Souscommission
Armes de chasse canon lisse
Calibre 12
TAB.
VII
DATE
84-06-14
REV.
90-06-13
DOUILLE
DOUILLE
Echelle 1:1
Maxi
Mini
Culot
dia.
d = 20,60 mm
20,32 mm
(1)
Bourrelet
dia.
g = 22,45 mm
21,97 mm
Bourrelet
t = 1,85 mm
1,50 mm
(1)
Tube
dia.
h = 20,20 mm
19,73 mm
Longueurs:
= 60,0 - 65,0 - 67,5 - 69,8 - 72,8 - 76,0 - 88,7
: -2,50 mm
CHAMBRE
CHAMBRE
Echelle 1:1
Culot
dia.
(1)
(2)
Drageoir
dia.
(2)
Drageoir
pro.
(1)
(2)
Chambre
dia.
(1)
(2)
Canon
dia.
(1)
(2)
Canon
angle
(1)
(2)
(3)
Longueurs:
= 60,1 - 65,1 - 69,9 - 73,0 - 76,2 - 88,9
(1)
(2)
: +2,00 mm
Feuillure
= 0,10 mm
(1)
= 0,20 mm (basculant)
(1)
= 0,35 mm (automatique)
(1)
admises pour les canons : (mm)
NOTE: (1) A pour la .
(2) Avec pour les canons .
B
G
D
H
T
L
(3) Valable pour les armes du commerce.
+0,10
+0,05
+0,05
+0,05
+0,05
+2,00
-30'
C.I.P.
2-е Souscommission
Armes de chasse canon lisse
Calibre 14
TAB.
VII
DATE
84-06-14
REV.
90-06-13
DOUILLE
DOUILLE
Echelle 1:1
Maxi
Mini
Culot
dia.
d = 19,65 mm
19,40 mm
(1)
Bourrelet
dia.
g = 21,45 mm
21,00 mm
Bourrelet
t = 1,75 mm
1,40 mm
(1)
Tube
dia.
h = 19,30 mm
18,80 mm
Longueurs:
= 65,0 - 67,5 - 69,8
: -2,50 mm
CHAMBRE
CHAMBRE
Echelle 1:1
Culot
dia.
(1)
(2)
Drageoir
dia.
(2)
Drageoir
pro.
(1)
(2)
Chambre
dia.
(1)
(2)
Canon
dia.
(1)
(2)
Canon
angle
(1)
(2)
(3)
Longueurs:
= 65,1 - 69,9
(1)
(2)
: +2,00 mm
Feuillure
= 0,10 mm
(1)
= 0,20 mm (basculant)
(1)
= 0,35 mm (automatique)
(1)
admises pour les canons : (mm)
NOTE: (1) A pour la .
(2) Avec pour les canons .
B
G
D
H
T
L
(3) Valable pour les armes du commerce.
+0,10
+0,05
+0,05
+0,05
+0,05
+2,00
-30'
C.I.P.
2-е Souscommission
Armes de chasse canon lisse
Calibre 16
TAB.
VII
DATE
84-06-14
REV.
90-06-13
DOUILLE
DOUILLE
Echelle 1:1
Maxi
Mini
Culot
dia.
d = 18,90 mm
18,67 mm
(1)
Bourrelet
dia.
g = 20,65 mm
20,32 mm
Bourrelet
t = 1,65 mm
1,30 mm
(1)
Tube
dia.
h = 18,55 mm
18,06 mm
Longueurs:
= 65,0 - 67,5 - 69,8
: -2,50 mm
CHAMBRE
CHAMBRE
Echelle 1:1
Culot
dia.
(1)
(2)
Drageoir
dia.
(2)
Drageoir
pro.
(1)
(2)
Chambre
dia.
(1)
(2)
Canon
dia.
(1)
(2)
Canon
angle
(1)
(2)
(3)
Longueurs:
= 65,1 - 69,9
(1)
(2)
: +2,00 mm
Feuillure
= 0,10 mm
(1)
= 0,20 mm (basculant)
(1)
= 0,35 mm (automatique)
(1)
admises pour les canons : (mm)
NOTE: (1) A pour la .
(2) Avec pour les canons .
B
G
D
H
T
L
(3) Valable pour les armes du commerce.
+0,10
+0,05
+0,05
+0,05
+0,05
+2,00
-30'
C.I.P.
2-е Souscommission
Armes de chasse canon lisse
Calibre 20
TAB.
VII
DATE
84-06-14
REV.
90-06-13
DOUILLE
DOUILLE
Echelle 1:1
Maxi
Mini
Culot
dia.
d = 17,70 mm
17,48 mm
(1)
Bourrelet
dia.
g = 19,40 mm
19,00 mm
Bourrelet
t = 1,55 mm
1,20 mm
(1)
Tube
dia.
h = 17,35 mm
16,86 mm
Longueurs:
= 65,0 - 67,5 - 69,8 - 76,0
: -2,50 mm
CHAMBRE
CHAMBRE
Echelle 1:1
Culot
dia.
(1)
(2)
Drageoir
dia.
(2)
Drageoir
pro.
(1)
(2)
Chambre
dia.
(1)
(2)
Canon
dia.
(1)
(2)
Canon
angle
(1)
(2)
(3)
Longueurs:
= 65,1 - 69,9 - 76,2
(1)
(2)
: +2,00 mm
Feuillure
= 0,10 mm
(1)
= 0,20 mm (basculant)
(1)
= 0,35 mm (automatique)
(1)
admises pour les canons : (mm)
NOTE: (1) A pour la .
(2) Avec pour les canons .
B
G
D
H
T
L
(3) Valable pour les armes du commerce.
+0,10
+0,05
+0,05
+0,05
+0,05
+2,00
-30'
C.I.P.
2-е Souscommission
Armes de chasse canon lisse
Calibre 24
TAB.
VII
DATE
84-06-14
REV.
90-06-13
DOUILLE
DOUILLE
Echelle 1:1
Maxi
Mini
Culot
dia.
d = 16,75 mm
16,55 mm
(1)
Bourrelet
dia.
g = 18,45 mm
18,05 mm
Bourrelet
t = 1,55 mm
1,20 mm
(1)
Tube
dia.
h = 16,45 mm
15,95 mm
Longueurs:
= 63,5 - 65,0 - 69,8
: -2,50 mm
CHAMBRE
CHAMBRE
Echelle 1:1
Culot
dia.
(1)
(2)
Drageoir
dia.
(2)
Drageoir
pro.
(1)
(2)
Chambre
dia.
(1)
(2)
Canon
dia.
(1)
(2)
Canon
angle
(1)
(2)
(3)
Longueurs:
= 63,6 - 65,1 - 69,9
(1)
(2)
: +2,00 mm
Feuillure
= 0,10 mm
(1)
= 0,20 mm (basculant)
(1)
= 0,35 mm (automatique)
(1)
admises pour les canons : (mm)
NOTE: (1) A pour la .
(2) Avec pour les canons .
B
G
D
H
T
L
(3) Valable pour les armes du commerce.
+0,10
+0,05
+0,05
+0,05
+0,05
+2,00
-30'
C.I.P.
2-е Souscommission
Armes de chasse canon lisse
Calibre 28
TAB.
VII
DATE
84-06-14
REV.
90-06-13
DOUILLE
DOUILLE
Echelle 1:1
Maxi
Mini
Culot
dia.
d = 15,85 mm
15,67 mm
(1)
Bourrelet
dia.
g = 17,40 mm
17,02 mm
Bourrelet
t = 1,55 mm
1,20 mm
(1)
Tube
dia.
h = 15,55 mm
15,06 mm
Longueurs:
= 63,5 - 65,0 - 69,8
: -2,50 mm
CHAMBRE
CHAMBRE
Echelle 1:1
Culot
dia.
(1)
(2)
Drageoir
dia.
(2)
Drageoir
pro.
(1)
(2)
Chambre
dia.
(1)
(2)
Canon
dia.
(1)
(2)
Canon
angle
(1)
(2)
(3)
Longueurs:
= 63,6 - 65,1 - 69,9
(1)
(2)
: +2,00 mm
Feuillure
= 0,10 mm
(1)
= 0,20 mm (basculant)
(1)
= 0,35 mm (automatique)
(1)
admises pour les canons : (mm)
NOTE: (1) A pour la .
(2) Avec pour les canons .
B
G
D
H
T
L
(3) Valable pour les armes du commerce.
+0,10
+0,05
+0,05
+0,05
+0,05
+2,00
-30'
C.I.P.
2-е Souscommission
Armes de chasse canon lisse
Calibre 32
TAB.
VII
DATE
84-06-14
REV.
90-06-13
DOUILLE
DOUILLE
Echelle 1:1
Maxi
Mini
Culot
dia.
d = 14,55 mm
14,40 mm
(1)
Bourrelet
dia.
g = 16,10 mm
15,70 mm
Bourrelet
t = 1,55 mm
1,20 mm
(1)
Tube
dia.
h = 14,25 mm
13,90 mm
Longueurs:
= 50,7 - 60,0 - 63,5 - 65,0
: -2,50 mm
CHAMBRE
CHAMBRE
Echelle 1:1
Culot
dia.
(1)
(2)
Drageoir
dia.
(2)
Drageoir
pro.
(1)
(2)
Chambre
dia.
(1)
(2)
Canon
dia.
(1)
(2)
Canon
angle
(1)
(2)
(3)
Longueurs:
= 50,8 - 63,6 - 65,1
(1)
(2)
: +2,00 mm
Feuillure
= 0,10 mm
(1)
= 0,20 mm (basculant)
(1)
= 0,35 mm (automatique)
(1)
admises pour les canons : (mm)
NOTE: (1) A pour la .
(2) Avec pour les canons .
B
G
D
H
T
L
(3) Valable pour les armes du commerce.
+0,10
+0,05
+0,05
+0,05
+0,05
+2,00
-30'
C.I.P.
2-е Souscommission
Armes de chasse canon lisse
Calibre 410 (36)
TAB.
VII
DATE
84-06-14
REV.
90-06-13
DOUILLE
DOUILLE
Echelle 1:1
Maxi
Mini
Culot
dia.
d = 12,00 mm
11,89 mm
(1)
Bourrelet
dia.
g = 13,60 mm
13,20 mm
Bourrelet
t = 1,55 mm
1,20 mm
(1)
Tube
dia.
h = 11,75 mm
11,37 mm
Longueurs:
= 50,7 - 63,5 - 65,0 - 69,8 - 72,8 - 76,0
: -2,50 mm
CHAMBRE
CHAMBRE
Echelle 1:1
Culot
dia.
(1)
(2)
Drageoir
dia.
(2)
Drageoir
pro.
(1)
(2)
Chambre
dia.
(1)
(2)
Canon
dia.
(1)
(2)
Canon
angle
(1)
(2)
(3)
Longueurs:
= 50,8 - 63,6 - 65,1 - 69,9 - 73,0 - 76,2
(1)
(2)
: +2,00 mm
Feuillure
= 0,10 mm
(1)
= 0,20 mm (basculant)
(1)
= 0,35 mm (automatique)
(1)
admises pour les canons : (mm)
NOTE: (1) A pour la .
(2) Avec pour les canons .
B
G
D
H
T
L
(3) Valable pour les armes du commerce.
+0,10
+0,05
+0,05
+0,05
+0,05
+2,00
-30'
C.I.P.
2-е Souscommission
Armes de chasse canon lisse
Calibre 9 mm C. F.
TAB.
VII
DATE
84-06-14
REV.
90-06-13
DOUILLE
DOUILLE
Echelle 1:1
Maxi
Mini
Culot
dia.
d = 9,85 mm
9,75 mm
(1)
Bourrelet
dia.
g = 11,40 mm
11,10 mm
Bourrelet
t = 1,40 mm
1,15 mm
(1)
Tube
dia.
h = 9,65 mm
9,30 mm
Longueurs:
= 44,5
: -2,50 mm
CHAMBRE
CHAMBRE
Echelle 1:1
Culot
dia.
(1)
(2)
Drageoir
dia.
(2)
Drageoir
pro.
(1)
(2)
Chambre
dia.
(1)
(2)
Canon
dia.
(1)
(2)
Canon
angle
(1)
(2)
(3)
Longueurs:
= 44,6
(1)
(2)
: +2,00 mm
Feuillure
= 0,10 mm
(1)
= 0,20 mm (basculant)
(1)
= 0,35 mm (automatique)
(1)
admises pour les canons : (mm)
NOTE: (1) A pour la .
(2) Avec pour les canons .
B
G
D
H
T
L
(3) Valable pour les armes du commerce.
+0,10
+0,05
+0,05
+0,05
+0,05
+2,00
-30'
C.I.P.
2-е Souscommission
5,6 x 39
Pays d'origine: RF
TAB.
I
DATE
REV.
CARTOUCHE MAXIMALE
CARTOUCHE MAXIMALE
CHAMBRE MINIMALE
Echelle 1:1
Longueurs
Longueurs
L 1 <*>
= 27,00
L 1 <*>
= 26,88
L 2 <*>
= 32,20
L 2 <*>
= 32,22
L 3
= 38,70
(1)
L 3
= 39,13
(1)
(2)
L 4
=
L 5
=
L 6
= 48,70
Culot
Cuvette
R
= 1,50
R
= 1,50
R 1
= 11,35
R 1
= 11,40
R 3
=
R 2
=
E
= 3,50
R 3
=
E 1
= 9,56
r
=
= 1,2
delta
= 51°58'13"
f
=
beta
=
CHAMBRE MINIMALE
Chambre poudre
Chambre poudre
Echelle 1:1
P 1
= 11,35
E
= 5,13
P 2 <*>
= 10,20
P 1
= 11,26
(1)
(2)
P 2 <*>
= 10,24
(2)
de raccordement
de raccordement
alpha
= 39°13'1"
alpha
= 40°00"
(1)
S
= 40,56
S
= 40,94
= 0,50
= 0,50
r 2
= 2,00
r 2
= 2,50
Collet
Collet
H 1 <*>
= 6,29
(1)
H 1 <*>
= 6,36
H 2
= 6,29
H 2
= 6,29
(1)
(2)
Diam. du projectile
Prise de rayures
G 1
= 5,67
(1)
G 1 <*>
= 5,78
(1)
(2)
G 2
=
G <*>
= 10,31
(1)
L 3 + G
= 49,41
(1)
alpha 1
= 31°24'
h
= 1,20
s
= 6,00
l
= 0°59'50"
(1)
Diam. du canon
F <*>
= 5,45
(1)
(2)
Z
= 5,59
(1)
(2)
Rayures du canon
b
= 2,00
N
= 6
u
= 420,00
Q
= 23,92 mm2
(3)
admises pour les canons :
NOTE: (1) A pour la .
(2) Avec pour les canons manometriques.
G
Z
(3) Valable pour les armes du commerce.
<*> Cotes de base.
+0,02
+0,03
+0,10
+0,05
+0,05
+0,05
+0,03
C.I.P.
2-е Souscommission
7,62 x 53
Pays d'origine: RF
TAB.
II
DATE
REV.
CARTOUCHE MAXIMALE
CARTOUCHE MAXIMALE
CHAMBRE MINIMALE
Echelle 1:1
Longueurs
Longueurs
L 1 <*>
= 39,70
L 1 <*>
= 39,70
L 2 <*>
= 44,30
L 2 <*>
= 44,27
L 3
= 53,72
(1)
L 3
= 53,67
(1)
(2)
L 4
=
L 5
=
L 6
= 76,00
Culot
Cuvette
R
= 1,60
R
= 1,60
R 1
= 14,48
R 1
= 14,50
R 3
=
R 2
=
E
=
R 3
=
E 1
=
r
=
=
delta
=
f
= 0,60
beta
= 71°20'
Chambre poudre
Chambre poudre
P 1
= 12,42
E
=
(1)
P 2 <*>
= 11,61
P 1
= 12,31
(1)
(2)
P 2 <*>
= 11,63
(2)
CHAMBRE MINIMALE
de raccordement
de raccordement
Echelle 1:1
alpha
= 37°00'
alpha
= 36°36'08"
(1)
S
= 57,04
S
= 57,07
= 0,50
= 0,50
r 2
= 2,00
r 2
= 2,50
Collet
Collet
H 1 <*>
= 8,53
H 1 <*>
= 8,61
H 2
= 8,53
(1)
H 2
= 8,56
(1)
(2)
Diam. du projectile
Prise de rayures
G 1
= 7,92
(1)
G 1 <*>
= 7,92
(1)
(2)
G 2
=
G <*>
= 21,17
(1)
L 3 + G
= 74,89
(1)
alpha 1
= 8°24'40"
h
= 18,29
s <*>
=
l
= 3°07'43"
(1)
Diam. du canon
F <*>
= 7,61
(1)
(2)
Z
= 7,91
(1)
(2)
Rayures du canon
b
= 3,81
N
= 4
u
= 240,00
Q
= 47,27 mm2
(3)
admises pour les canons :
NOTE: (1) A pour la .
G
Z
(2) Avec pour les canons manometriques.
(3) Valable pour les armes du commerce.
+0,02
+0,03
+0,10
+0,05
+0,05
+0,05
+0,03
<*> Cotes de base.
C.I.P.
2-е Souscommission
9 x 53
Pays d'origine: RF
TAB.
I
DATE
REV.
CARTOUCHE MAXIMALE
CARTOUCHE MAXIMALE
CHAMBRE MINIMALE
Echelle 1:1
Longueurs
Longueurs
L 1 <*>
= 39,68
L 1 <*>
= 39,70
L 2 <*>
= 42,45
L 2 <*>
= 42,30
L 3
= 53,00
(1)
L 3
= 52,97
(1)
(2)
L 4
=
L 5
=
L 6
= 67,00
Culot
Cuvette
R
= 1,58
R
= 1,60
R 1
= 14,48
R 1
= 14,50
R 3
=
R 2
=
E
=
R 3
=
E 1
=
r
=
=
delta
=
f
= 0,60
beta
= 71°20'
Chambre poudre
Chambre poudre
P 1
= 12,37
E
=
(1)
P 2 <*>
= 11,61
P 1
= 12,45
(1)
(2)
P 2 <*>
= 11,68
(2)
CHAMBRE MINIMALE
de raccordement
de raccordement
Echelle 1:1
alpha
= 36°30'
alpha
= 36°29'20"
(1)
S
= 57,94
S
= 57,44
= 0,50
= 0,50
r 2
= 2,00
r 2
= 2,50
Collet
Collet
H 1 <*>
= 9,86
H 1 <*>
= 9,89
H 2
= 9,86
(1)
H 2
= 9,97
(1)
(2)
Diam. du projectile
Prise de rayures
G 1
= 9,22
(1)
G 1 <*>
= 9,33
(1)
(2)
G 2
=
G <*>
= 8,03
(1)
L 3 + G
= 61,03
(1)
alpha 1
= 38°35'20"
h
= 0,80
s <*>
= 5,73
l
= 5°08'34"
(1)
Diam. du canon
F <*>
= 9,00
(1)
(2)
Z
= 9,25
(1)
(2)
Rayures du canon
b
= 3,00
N
= 6
u
= 250,00
Q
= 65,36 mm2
(3)
admises pour les canons :
NOTE: (1) A pour la .
F
Z
(2) Avec pour les canons manometriques.
(3) Valable pour les armes du commerce.
+0,02
+0,03
+0,10
+0,05
+0,05
+0,05
+0,03
<*> Cotes de base.
КАЛИБРЫ ДЛЯ КОНТРОЛЯ ПАТРОННИКОВ
Франко-русский словарь
Liste des calibres verificateurs de reference des cotes-importantes au point de vue de la securite
перечень калибров, рекомендуемых для контроля размеров, важных с точки зрения безопасности функционирования
Chambre
патронник
TAB. I-BR/1 - De forme (, , )
форма (, , )
TAB. I-BR/2 - Longueur et diametre minimales et feuillure maximale
длина и диаметр минимальные и максимальный зазор
TAB. I-BR/3 - Cone de raccordement (, ) et feuillure maximales
соединительный конус (, ) и максимальный зазор
TAB. I-BR/4 - Prise des rayures (, s, G, )
пульный вход (, s, G, )
TAB. I-BR/5 - Cone de raccordement feuillure SAAMI
соединительный конус, допуски SAAMI
TAB. I-BR/6 - Longueuer feuillure SAAMI
длина , допуски SAAMI
TAB. I-BR/7 - Rayures (F, Z)
нарезы (F, Z)
TAB. II-BR/2 - Profondeur du drageoir et feuillure (, )
глубина выемки с зазором (, )
TAB. III-BR/2 - Profondeur de la cuvette et feuillure (, )
глубина выемки с зазором (, )
TAB. V-B/7 - Profondeur du drageoir (R) minimale (annulaire)
глубина выемки (R) минимальная (кольцевого)
TAB. V-B/8 - Feuillure (Fe) maximale
максимальный зазор (Fe)
TAB. VI-BR/7 - Profondeur du drageoir (R) minimale (scellement)
глубина выемки (R) минимальная (монтажные устройства)
TAB. VI-B/1 - Diametre minimal a l'entree (8 Gauge)
минимальный диаметр у входа (8 Gauge)
TAB. VI-B/2 - Diametre et longueur minimales (8 Gauge)
диаметр и минимальная длина (8 Gauge)
TAB. VI-B/4 - Cone de raccordement (8 Gauge)
максимальный соединительный конус (8 Gauge)
TAB. VI-B/5 - Profondeur minimale du drageoir (R) (8 Gauge)
минимальная толщина фланца (R) (8 Gauge)
TAB. VI-B/8 - Feuillure maximale (a) (8 Gauge)
максимальные допуски (a) (8 Gauge)
TAB. VII-BR/1 - Diametre a l'entree (D)
диаметр у входа (D)
TAB. VII-BR/2 - Diametre a l'avant (H) et longueur (L) minimales
диаметр (H) на длине (L) минимальные
TAB. VII-BR/3 - Diametre a l'avant et longueur (L) maximales
диаметр (P) на длине (L) максимальные
TAB. VII-BR/4 - Cone de raccordement
соединительный конус
TAB. VII-AB/7 - Profondeur du drageoir (T) page 01 et 02
толщина фланца (T) стр. 01 и 02
TAB. VII-AB/8 - Feuillure (a) maximale
максимальные допуски (a)
Controle de securite
контроль безопасности
Armes a canon raye - Chambre minimale
нарезное оружие - минимальный патронник
Calibre verificateur de reference (, , et )
калибр для проверки размеров (, , )
Entre
входит
a gorge
с фланцем
a bourrelet
с закраиной
a culot Magnum
с донной частью Магнум
Tolerances = ISO 286-2:1986 (F)
допуски
Calibre verificateur de reference
калибр для проверки размеров
Chambre pour cartouches a gorge et sans cone
патронник под патрон с дульцем без ската
Controle de la longueur minimale de la chambre et du diametre
цилиндрический калибр-пробка с миним. длиной патронника и диаметра
Controle de la feuillure maximale
калибр с максимальным допуском
N'entre pas
не входит
Armes a canon raye - Cone de raccordement
нарезное оружие - соединительный конус
Controle de et
контроль и
Controle de la feuillure maximale
контроль максимального зазора
NOTE. La valeur nominale de D peut verier entre les valeurs et entrainant par consequent la variation de la longueur (L) arrondie au troisieme chiffre, apres la virgule
Примечание. Номинальное значение D может изменяться в пределах , вызывая изменение длины (L), значение которой округляется до третьего знака после запятой
Armes a canon raye - Prise des rayuers
нарезное оружие - пульный вход
Controle de , s, G,
контроль , s, G,
Armes a canon raye - Origine U. S.
нарезное оружие - производство США
Calibre verificateur de reference
калибры, рекомендуемые для контроля
Chambre pour cartouches conigues
патронник под патроны с конусной частью
Controle de la feuillure minimale et maximale
контрольный калибр для максим. и миним. зазора
NOTE. La feuillure des armes d'origine US peut etre controlee a l'aide de calibres verificateurs conformes aux plans SAAMI. Pour le controle de la valeur MAXI, la tolerance CIP doit etre appliquee
Примечание. Для оружия американского производства для контроля зеркального зазора возможно применение калибров, аналогичных SAAMI, с использованием максимальных значений допусков CIP
Chambre pour cartouches a gorge sans cone
патронник под конический патрон
NOTE. Les tampons seront consideres "hors d'usage" des qu'ils auront atteint la cote nominale
Примечание. При достижении номинального размера калибр считается непригодным
Armes a canon raye pour cartouche a bourrelet
нарезное оружие под патроны с закраиной
Controle de la profondeur du drageoir
контрольный цилиндрический калибр-пробка, минимальная толщина фланца
et de la feuillure maximale
с допуском максимальным
Armes a canon raye pour cartouche a culot Magnum
нарезное оружие под патроны с донной частью Магнум
Controle de la profondeur de la cuvette
контроль толщины донной части
et de la feuillure maximale
с максимальным зазором
Armes a percussion annulaire
оружие под патроны кольцевого воспламенения
Controle de la profondeur minimale du drageoir R
контроль Минимальной глубины выемки R
* = a l'intersection des lignes
на пересечении линий
Controle de la feuillure maximale Fe
контроль максимального зазора Fe
Fe = profondeur du drageoir plus feuillure
глубина выемки плюс допуск
Canons des engins a buts industriels
стволы под патроны к устройствам промышленного назначения
Controle de la profondeur minimale du drageoir R
контроль минимальной и максимальной глубины выемки R
Appareil a but industriel
устройства промышленного назначения
Controle du diametre minimal
контроль минимального диаметра
NOTE. Le calibre doit entrer dans la chambre au moins jusqu' au repere A
Примечание. Казенный срез патронника не должен выходить за пределы линии A
Controle du diametre et de la longueur minimales
контрольный калибр для проверки диам. и минимальной длины
NOTE. Le calibre doit entrer completement dans la chambre
калибр полностью должен входить в патронник
Controle du cone de raccordement maxi
контрольный калибр для максим. соединительного конуса
NOTE. 1. La face de la tige coulissante ne doit pas etre en saillie par rapport a la face superieure du calibre.
2. Le calibre pourra etre construit d'une longueuer inferieure on superieure a la longueur de la chambre minimale
Примечания:
1. Плоскость внутреннего стержня не должна выходить за плоскость калибра.
2. Длина калибра может быть больше или меньше минимальной длины патронника
Controle de la profondeur minimale du drageoir R
контроль максимальной и минимальной толщины R
Controle de la feuillure maximale (a)
контроль максимального зазора (a)
Armes a canon(s) lisse(s) a percussion centrale
гладкоствольное оружие под патроны центрального боя
Controle du diametre a l'entree de la chambre D
калибр для проверки диаметра D у входа в патронник
NOTE. 1. Le calibre doit entrer dans la chambre de facon que la tranche de culasse se situe entre les reperes A et R.
Si le calibre penetre au dela du repere R, la profondeur du drageoir doit etre verifiee.
2. Deux calibres differentes MINI et MAXI peuvent etre utilises
Примечание. Казенный срез ствола располагается между линиями A и R калибра.
Калибр может состоять из двух частей: заканчивающейся на линии A - для проверки миним. диаметра;
заканчивающейся на линии R - для проверки максим. диаметра
Controle du diametre H et de la longueur minimale de la chambre L
калибр для проверки минимальной длины патронника L и диаметра в конце патронника H
NOTE. 1. Le calibre doit entrer dans la chambre jusqu'au repere correspondent a la longueur de la chambre.
2. Puor chaque longueur de chambre, un calibre correspondant pourra etre utilise
казенный срез ствола должен располагаться в пазах для каждой длины
калибры для проверки диаметра в конце патронника H при миним. длине патронника L могут изготовляться отдельно
Controle du diametre H et de la longueur maximale de la chambre L
калибр для проверки максим. диаметра в конце патронника H и максим. длины патронника L
NOTE. Le calibre ne doit pas entrer completement dans la chambre
Примечание. Калибр не должен полностью входить в патронник
Controle du cone de raccordement
калибр для проверки угла пульного входа
NOTE. 1. La face de la tige coulissante ne doit pas etre en saillie par rapport a la face superieure du calibre.
2. Le calibre pourra etre construit d'une longueur inferieure ou superieure a la longueuer de la chambre minimale
фаска внутреннего стержня не должна выходить за плоскость
длина калибра может быть больше или меньше миним. длины патронника
Controle de la profondeur minimale et maximale du drageoir T
калибр для проверки минимальной и максимальной выемки патронника T
Canons juxtaposes
горизонтальное расположение стволов
Canons superposes
вертикальное расположение стволов
Point de controle oppose a l'extracteur
точка контроля, противоположная выбрасывателю
NOTE. Mode d'emploi du calibre verificateur de la profondeur du drageoir. Controle a effecteur selon les diametres A - A et B - B
Примечание. Способ применения калибра для проверки глубины выемки патронника под фланец гильзы. Контроль проводится по диаметрам в сечениях А - А и Б - Б
C.I.P.
2-е Souscommission
Tableaux des dimensions de Cartouches et de Chambres
PAGE
DATE
84-06-14
REV.
90-06-13
Liste des calibres de des cotes importantes au point de vue de la
Chambre
TAB.I-BR/1 - De forme (, , )
TAB.I-BR/2 - Longueur et minimales et feuillure maximale
TAB.I-BR/3 - de raccordement (, ) et feuillure maximales
TAB.I-BR/4 - Prise des rayures (, s, G, )
TAB.I-BR/5 - de raccordement feuillure SAAMI
TAB.I-BR/6 - Longueur feuillure SAAMI
TAB.I-BR/7 - Rayures (F, Z)
TAB.II-BR/2 - Profondeur du drageoir et feuillure (, )
TAB.III-BR/2 - Profondeur de la cuvette et feuillure (, )
TAB.V-B/7 - Profondeur du drageoir (R) minimale (annulaire)
TAB.V-BR/8 - Feuillure (Fe) maximale
TAB.VI-BR/7 - Profondeur du drageoir (R) minimale (scellement)
TAB.VI-B/1 - minimal (8 Gauge)
TAB.VI-B/2 - et longueur minimales (8 Gauge)
TAB.VI-B/4 - de raccordement maxi (8 Gauge)
TAB.VI-B/5 - Profondeur minimale du drageoir (R) (8 Gauge)
TAB.VI-B/8 - Feuillure maximale (a) (8 Gauge)
TAB.VII-BR/1 - (D)
TAB.VII-BR/2 - l'avant (H) et longueur (L) minimales
TAB.VII-BR/3 - l'avant et longueur (L) maximales
TAB.VII-BR/4 - de raccordement
TAB.VII-AB/7 - Profondeur du drageoir (T) page 01 et 02
TAB.VII-AB/8 - Feuillure (a) maximale
C.I.P.
2-е Souscommission
de
Armes canon - Chambre minimale
TAB. I
BR/1
DATE
83-02-03
REV.
90-06-13
Calibre de
(P1, L3, et H2)
ENTRE
gorge
bourrelet
culot Magnum
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Armes canon
TAB. I
BR/2
DATE
83-02-03
REV.
90-06-13
Calibre de
Chambre pour cartouches gorge et sans
de la longueur minimale de la chambre L3 et du H2
ENTRE
de la feuillure maximale
N'ENTRE PAS
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Armes canon - de raccordement
TAB. I
BR/3
DATE
83-02-03
REV.
90-06-13
Calibre de
de L1/P2 et L2/H1
ENTRE
de la feuillure maximale
N'ENTRE PAS
NOTE:
La valeur nominale de D peut varier entre les valeurs P2 et H1 entrainant par la variation de la longueur (L) arrondie au chiffre, la virgule.
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Armes canon - Prise des rayures
TAB. I
BR/4
DATE
83-02-03
REV.
90-06-13
Calibre de
de G1, s, G, L3 + G
ENTRE

gorge
bourrelet
culot Magnum
NOTE:
La valeur nominale de D peut varier entre les valeurs P2 et H1 entrainant par la variation de la longueur (L) arrondie au chiffre, la virgule.
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Armes canon - Origine U. S.
TAB. I
BR/5
DATE
83-02-04
REV.
90-06-13
Calibre de
Chambre pour cartouches coniques
de la feuillure minimale et maximale
NOTE:
La feuillure des armes d'origine US peut l'aide de calibres conformes aux plans SAAMI.
Pour le de la valeur MAXI, la CIP doit .
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Armes canon - Origine U. S.
TAB. I
BR/5
DATE
83-02-03
REV.
90-06-13
Calibre de
Chambre pour cartouches gorge sans
de la feuillure minimale et maximale
NOTE:
La feuillure des armes d'origine US peut l'aide de calibres conformes aux plans SAAMI.
Pour le de la valeur MAXI, la CIP doit .
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Armes canon - Rayures
TAB. I
BR/7
DATE
83-02-03
REV.
90-06-13
Calibre de
de F et 7
ENTRE
a = 0,7 x b
NOTE: Les tampons seront "hors d'usage" qu'ils auront atteint la cote nominale.
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Armes canon pour cartouche bourrelet
TAB. II
BR/2
DATE
83-02-03
REV.
90-06-13
Calibre de
de la profondeur du drageoir
ENTRE
et de la feuillure maximale
N'ENTRE PAS
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Armes canon pour cartouche culot Magnum
TAB. III
BR/2
DATE
83-02-03
REV.
90-06-13
Calibre de
de la profondeur de la cuvette
ENTRE
et de la feuillure maximale
N'ENTRE PAS
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Armes percussion annulaire
TAB. V
B/7
DATE
82-03-19
REV.
90-06-13
Calibre de
de la profondeur minimale du drageoir R
ENTRE
* = l'intersection des lignes
(cartouche)
(chambre)
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Armes percussion annulaire
TAB. V
B/8
DATE
82-03-19
REV.
90-06-13
Calibre de
de la feuillure maximale Fe
N'ENTRE PAS
- profondeur du drageoir plus feuillure
* = l'intersection des lignes
(cartouche)
(chambre)
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Canons des engins buts industriels
TAB. VI
BR/7
DATE
82-3-19
REV.
90-06-13
Calibre de
de la profondeur minimale du drageoir R
ENTRE
* = l'intersection des lignes
(cartouche)
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Appareil but industriel
TAB. VI
B/1
DATE
83-02-03
REV.
90-06-13
Cal. "8 Gauge" industriel
Calibre de
du minimal P1
ENTRE
NOTE: Le calibre doit entrer dans la chambre au moins jusqu'au A.
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Appareil but industriel
TAB. VI
B/2
DATE
85-03-26
REV.
90-06-13
Cal. "8 Gauge" industriel
Calibre de
du diametre H2 et de la longueur L3 minimales
ENTRE
NOTE: Le calibre doit entrer dans la chambre.
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Appareil but industriel
TAB. VI
B/4
DATE
85-03-26
REV.
90-06-13
Cal. "8 Gauge" industriel
Calibre de
du de raccordement maxi
NOTE: 1. La face de la tige coulissante ne doit pas en saillie par rapport la face du calibre.
2. Le calibre pourra construit d'une longueur ou la longueur de la chambre minimale.
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Appareil but industriel
TAB. VI
B/5
DATE
85-03-26
REV.
90-06-13
Cal. "8 Gauge" industriel
Calibre de
de la profondeur minimale du drageoir R
* = l'intersection des lignes
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Appareil but industriel
TAB. VI
B/8
DATE
85-03-26
REV.
90-06-13
Cal. "8 Gauge" industriel
Calibre de
de la feuillure maximale a
N'ENTRE PAS
* = l'intersection des lignes
a = feuillure maximale
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Armes canon(s) lisse(s) percussion centrale
TAB. VII
BR/1
DATE
83-02-03
REV.
90-06-13
Calibre de
du de la chambre D
I = a
NOTE: 1. Le calibre doit entrer dans la chambre de facon que la tranche de culasse se situe entre les A et R.
Si le calibre au du repere R, la profondeur du drageoir doit .
2. Deux calibres MINI et MAXI peuvent .
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Armes canon(s) lisse(s) percussion centrale
TAB. VII
BR/2
DATE
83-02-03
REV.
90-06-13
Calibre de
du H et de la longueur minimale de la chambre L
ENTRE
NOTE: 1. Le calibre doit entrer dans la chambre jusqu'au correspondent la longueur de la chambre.
2. Pour chaque longueur de chambre, un calibre correspondant pourra .
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Armes canon(s) lisse(s) percussion centrale
TAB. VII
BR/3
DATE
83-02-03
REV.
90-06-13
Calibre de
du H et de la longueur miximale de la chambre L
N'ENTRE PAS
NOTE: 1. Le calibre ne doit pas entrer dans la chambre.
2. Pour chaque longueur de chambre, un calibre correspondant pourra .
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Armes canon(s) lisse(s) percussion centrale
TAB. VII
BR/4
DATE
83-02-03
REV.
90-06-13
Calibre de
du de raccordement
NOTE: 1. La face de la tige coulissante ne doit pas en saillie par rapport la face du calibre.
2. Le calibre pourra construit d'une longueur ou la longueur de la chambre minimale.
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Armes canon(s) lisse(s) percussion centrale
TAB. VII
AB/7 01
DATE
80-06-10
REV.
90-06-13
Calibre de
de la profondeur minimale et maximale du drageoir T
* = l'intersection des lignes
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Armes canon(s) lisse(s) percussion centrale
TAB. VII
AB/7 02
DATE
80-06-10
REV.
90-06-13
Calibre de
de la profondeur minimale et maximale du drageoir T
Armes pour cartouches plombs
NOTE: Mode d'emploi du calibre de la profondeur du drageoir.
effectuer selon les A-A et B-B.
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Armes canon(s) lisse(s) percussion centrale
TAB. VII
AB/8
DATE
82-03-24
REV.
90-06-13
Calibre de
de la feuillure maximale a
N'ENTRE PAS
* = l'intersection des lignes
a = feuillure maximale
= ISO 286-2:1986 (F)
КАЛИБРЫ ДЛЯ КОНТРОЛЯ ПАТРОНОВ
Франко-русский словарь
Tableaux des dimensions de Cartouches et de Chambres
таблицы размеров патронов и патронников
Liste des calibres verificateurs de reference des cotes importantes au point de vue de la securite
перечень калибров для контроля размеров, важных с точки зрения безопасности
Cartouche
патрон
TAB. I-AR/2 - Diametre du progectile maximal
максимальный диаметр пули
TAB. I-AR/3 - Diametre au collet maximal
максимальный диаметр дульца
TAB. I-AR/4 - Longueur maximale
максимальная длина
TAB. V-AR/4 - Longueur maximale annulaire
максимальная длина для патрона кольцевого воспламенения
TAB. V-AR/5 - Forme generale-annulaire
общая форма - патроны кольцевого воспламенения
TAB. VI-A/11 - Epaisseur du bourrelet - annulaire
толщина фланца - патроны кольцевого воспламенения
TAB. VI-A/1 - Diametre maximal sous bourrelet (8 Gauge)
максимальный диаметр фланца (8 Gauge)
TAB. VI-A/5 - Epaisseur maximal du bourrelet R (8 Gauge)
максимальная толщина фланца R (8 Gauge)
TAB. VI-AB/11 - Epaisseur maximale du bourrelet R (scellement)
максимальная толщина фланца R (монтажные устройства)
TAB. VII-AB/5 - Epaisseur du bourrelet (t) maximale
максимальная толщина фланца (t)
TAB. VII-AB/6 - Epaisseur du bourrelet (t) minimale
минимальная толщина фланца (t)
TAB. VII-AR/1 - Diametre sous bourrelet (d) maximal et minimal
максимальный и минимальный диаметр донной части (d)
Controle de securite
контроль безопасности
Calibre verificateur de reference
калибры, рекомендуемые для контроля
Controle du diametre du projectile
контроль диаметра пули
NOTE. Le projectile doit s'enfoncer completement dans l'alesage de la bague
Примечание. Пуля должна полностью входить в кольцо
Controle du diametre au collet de la douille
контрольный калибр - цилиндрическое кольцо, максимальный диаметр дульца гильзы
NOTE. Le collet de la douille doit entrer partiellement dans l'alesage du calibre suivant la conicite
Примечание. Кольцо должно надеваться на дульце, которое в зависимости от наклона конуса должно частично входить в контрольный калибр
NOTE. Le culot de la cartouche ne doit pas etre en saillie par rapport a la face superieure du calibre.
= cartouche maximale
= chambre minimale
Примечание. Поверхность донной части патрона не должна выступать за верхнюю плоскость калибра
Controle de forme generale
контрольный калибр максимальной формы
NOTE. La face du fond culot de la cartouche ne doit pas sortir de la face superieure du verificateur
Примечание. Поверхность донной части патрона не должна выступать за верхнюю плоскость калибра
Controle de la longueur
контрольный калибр максимальной длины
Alternative
альтернатива
Chambre minimale
минимальный патронник
Cartouche maximale
максимальный патрон
C.I.P.
2-е Souscommission
Tableaux des dimensions de Cartouches et de Chambres
PAGE
48
DATE
84-06-14
REV.
90-06-13
Liste des calibres de des cotes importantes au point de vue de la
Cartouche
TAB.I-AR/2 - du projectile maximal
TAB.I-AR/3 - au collet maximal
TAB.I-AR/4 - Longueur maximale
TAB.V-AR/4 - Longueur maximale annulaire
TAB.V-AR/5 - Forme - annulaire
TAB.V-AB/11 - Epaisseur du bourrelet - annulaire
TAB.VI-A/1 - maximal sous bourrelet (8 Gauge)
TAB.VI-A/5 - Epaisseur maximal du bourrelet R (8 Gauge)
TAB.VI-AB/11 - Epaisseur maximale du bourrelet R (scellement)
TAB.VII-AB/5 - Epaisseur du bourrelet (t) maximale
TAB.VII-AB/6 - Epaisseur du bourrelet (t) minimale
TAB.VII-AR/1 - sous bourrelet (d) maximal et minimal
C.I.P.
2-е Souscommission
de
Cartouche
TAB. I
AR/2
DATE
83-02-04
REV.
90-06-13
Calibre de
du G1 du projectile
ENTRE
NOTE: Le projectile doit s'enfoncer dans de la bague.
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Cartouches
TAB. I
AR/3
DATE
83-02-04
REV.
90-06-13
Calibre de
du H2 au collet de la douille
ENTRE
NOTE: Le collet de la douille doit entrer partiellement dans du calibre suivant la .
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Cartouches
TAB. I
AR/4
DATE
83-02-04
REV.
90-06-13
Calibre de
de la longueur L3 + G
ENTRE
ALTERNATIVE
NOTE: Le culot de la cartouche ne doit pas ne saillie par rapport la face du calibre.
= cartouche maximale
= chambre minimale
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Cartouches annulaires
TAB. V
AR/4
DATE
86-10-19
REV.
90-06-13
Calibre de
de la longueur L3 + G
ENTRE
min = chambre minimale
max = cartouche maximale
ALTERNATIVE
4113730
L5max
L3max
R
22 Short
14,09
10,69
1,09
22 Long
18,97
15,57
1,09
22 L. R.
20,02
15,57
1,09
22 Ex. Long
22,75
18,30
1,12
22 Ex L. R.
22,23
17,78
1,09
NOTE: La face du fond culot de la cartouche ne doit pas sortir de la face du .
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Cartouches annulaires
TAB. V
AR/5
DATE
86-10-19
REV.
90-06-13
Calibre de
de forme
ENTRE
CAL
L3max
R
22 Short
10,69
1,09
22 Long
15,57
1,09
22 L. R.
15,57
1,09
22 Ex. Long
18,30
1,12
22 Ex L. R.
17,78
1,09
NOTE: La face du fond culot de la cartouche ne doit pas sortir de la face du .
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Cartouches annulaires
TAB. V
AB/11
DATE
79-06-20
REV.
90-06-13
Calibre de
de maximale du bourrelet R
ENTRE
(chambre)
(cartouche)
(cartouche)
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Cartouches pour appareil but industriel
TAB. VI
A/1
DATE
85-03-26
REV.
90-06-13
Cal. "8 Gauge" industriel
Calibre de
du maximal sous bourrelet P1
ENTRE
NOTE: Le bourrelet ne doit pas en saillie par rapport la face du calibre verificateur.
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Cartouches pour appareil but industriel
TAB. VI
A/5
DATE
85-03-26
REV.
90-06-13
Cal. "8 Gauge" industriel
Calibre de
de maximale du bourrelet R
ENTRE
mini = chambre
maxi = cartouche
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Cartouches pour engins buts industriels
TAB. VI
AB/11
DATE
79-06-20
REV.
90-06-13
Calibre de
de maximale du bourrelet R
ENTRE
percussion annulaire
(chambre)
(cartouche)
(cartouche)
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Cartouches plomb
TAB. VII
AB/5
DATE
78-05-02
REV.
90-06-13
Calibre de
Cartouches plomb pour armes canon(s) lisse(s) percussion centrale
de maximale du bourrelet (t)
ENTRE
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Cartouches plomb
TAB. VII
AR/6
DATE
78-05-02
REV.
90-06-13
Calibre de
Cartouches plomb pour armes canon(s) lisse(s) percussion centrale
de minimale du bourrelet (t)
N'ENTRE PAS
= ISO 286-2:1986 (F)
C.I.P.
2-е Souscommission
de
Cartouches plomb
TAB. VII
AR/1
DATE
83-02-04
REV.
90-06-13
Calibre de
Cartouches plomb pour armes canon(s) lisse(s) percussion centrale
du (d) minimal et maximal sous bourrelet
NOTE: Le bourrelet doit:
(condition minimale) soritr du drageoir du calibre verificateur
(condition maximale) dans le drageoir du calibre verificateur.
= ISO 286-2:1986 (F)


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/55/gost_36666.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
