"ГОСТ Р 53411-2009 (ИСО 2336-1:1996, ИСО 2336-2:2006). Национальный стандарт Российской Федерации. Полотна ножовочные для металла. Технические условия"
(утв. Приказом Ростехрегулирования от 15.10.2009 N 453-ст)

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

1 ПОДГОТОВЛЕН Открытым акционерным обществом (ОАО) "ВНИИИНСТРУМЕНТ"

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 "Инструмент"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 октября 2009 г. N 453-ст

4 Настоящий стандарт включает в себя модифицированные основные нормативные положения международных стандартов: ИСО 2336-1:1996 "Полотна ножовочные. Часть 1. Размеры ручных ножовочных полотен" (ISO 2336-1:1996 "Hacksaw blades. Part 1. Dimensions for hand blades", MOD), ИСО 2336-2:2006 "Полотна ножовочные. Часть 2. Размеры полотен машинных ножовок" (ISO 2336-2:2006 "Hacksaw blades. Part 2. Dimensions for machine blades", MOD).

При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, приведены в разделах 2, 4, 5, 6, в пункте 3.2, в подпункте 3.1.2, 3.1.3, Приложениях A и B и выделены курсивом.

Наименование настоящего стандарта изменено относительно наименования указанных международных стандартов для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).

Сведения о соответствии ссылочных национальных стандартов ссылочным международным стандартам приведены в Приложении B

5 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт распространяется на ручные и машинные ножовочные полотна для металла (далее - полотна).

3.1.1. Полотна следует изготовлять типов:

1 - ручные;

2 - машинные.

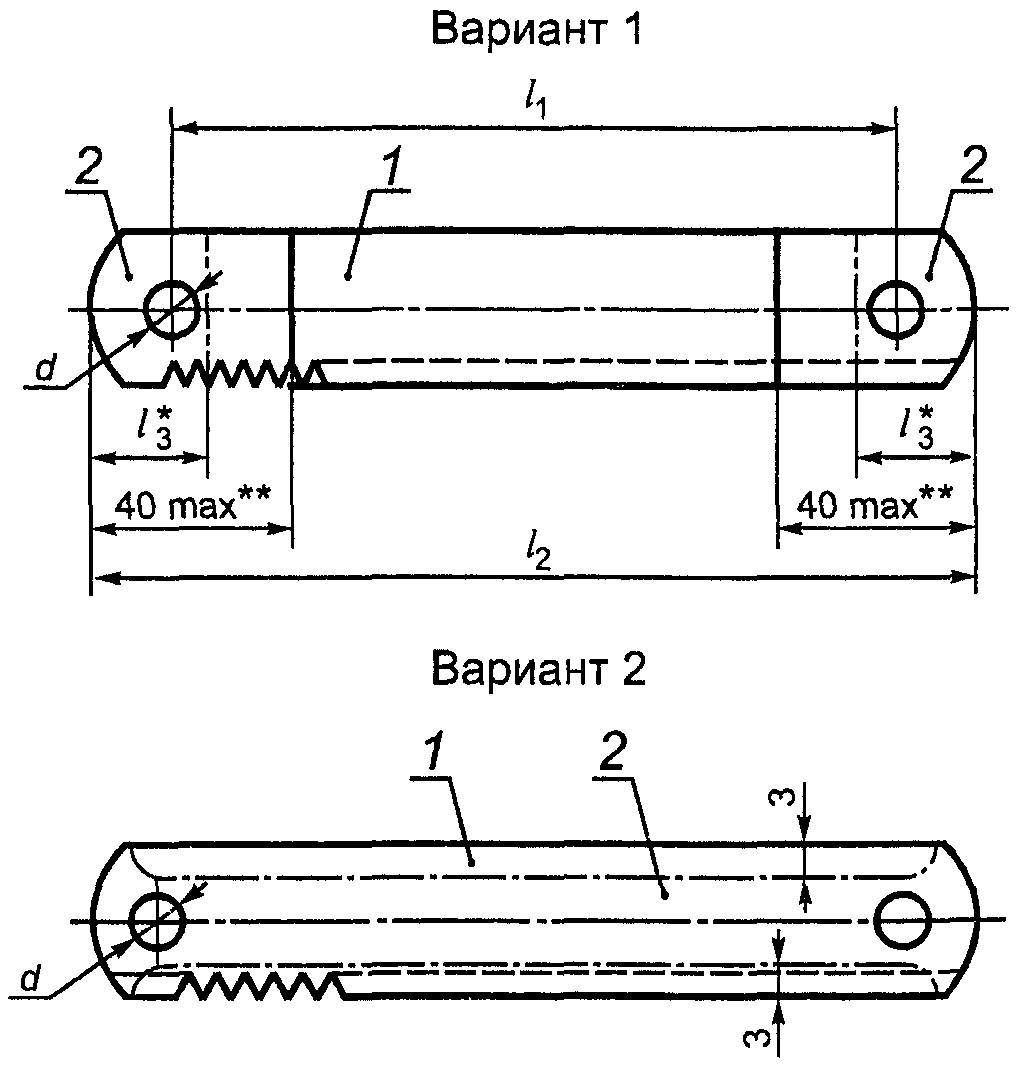

3.1.2. Основные размеры полотен должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

Пример условного обозначения ножовочного полотна длиной l₁ = 300 мм, шириной b = 25 мм, толщиной s = 1,25 мм, с шагом зубьев P = 2,5 мм:

3.1.3. По заказу потребителя полотна типа 1 изготовляют с расположением зубьев с двух сторон в соответствии с Приложением A.

--------------------------------

<**> Допускается 60 мм для полотен с разводкой по всей длине полотна.

3.2.3. На поверхности полотен не должно быть трещин, плен, окалины и коррозии. Допускаются дефекты, глубина или высота которых не превышает норм, установленных для ленты или листа в состоянии поставки.

3.2.4. Ножовочные полотна должны иметь одно из следующих покрытий: эмаль НЦ-25 по ГОСТ 5406, НЦ-132 по ГОСТ 6631, Хим.Окс.прм. и другие покрытия, обеспечивающие сохранность и внешний вид поверхности.

3.2.5. Полотна должны иметь разводку зубьев:

3.2.6. Разводка полотна должна быть на всей длине полотна или заканчиваться на расстоянии от торца:

Шаг разводки для полотен с разводкой по полотну должен быть равен 8P, но не более 8 мм.

3.2.7. Предельные отклонения шага зубьев должны быть, мм, не более:

3.2.8. Допуск симметричности осей отверстий относительно оси симметрии ширины полотна должен быть, мм, не более:

3.2.9. Допуск прямолинейности боковых сторон полотна в свободном состоянии в продольном направлении на 100 мм длины должен быть, мм, не более:

3.2.10. Допуск прямолинейности боковых сторон полотна в поперечном направлении по всей ширине неразведенной части должен быть, мм, не более:

3.2.11. Разность высоты вершин смежных зубьев полотна должна быть, мм, не более:

3.2.12. Допуск прямолинейности линии вершин зубьев полотна должен быть, мм, не более:

3.2.13. Верхнее предельное отклонение толщины полотна должно соответствовать верхнему предельному отклонению толщины исходного материала. Нижнее предельное отклонение толщины полотна не должно превышать предельного отклонения исходного материала:

3.2.14. Средний и установленный периоды стойкости полотен при условиях испытаний, приведенных в разделе 5, должны быть, мин, не менее:

3.2.15. Критерием затупления полотен является потеря производительности, выраженная временем разрезки заготовки с сечениями, указанными в таблице 4, которое должно быть не более, мин:

3.2.15. Маркировка

3.2.16. Транспортная маркировка и маркировка потребительской тары - по ГОСТ 18088.

3.2.17. Упаковка - по ГОСТ 18088.

4.1. Приемка полотен - по ГОСТ 23726.

4.2. Периодические испытания полотен на средний период стойкости проводят один раз в три года, на установленный период стойкости - один раз в год.

4.3. Допускается проводить испытания у потребителя.

5.1. Внешний вид полотен контролируют визуально с помощью лупы ЛП-1 - 4^х по ГОСТ 25706.

5.2. Твердость полотен контролируют по ГОСТ 9013.

5.3. При контроле размерных параметров полотен применяют методы и средства измерения, погрешность которых должна быть не более:

5.4. Размеры полотен и разность высоты вершин смежных зубьев полотна измеряют до разводки зубьев.

5.5. Полотна типа 1 перед испытаниями на стойкость проверяют на остроту зубьев и упругость.

5.6. Испытания полотен на работоспособность, средний и установленный периоды стойкости следует проводить на ножовочных станках, соответствующих установленным для них нормам точности и жесткости, на образцах из стали марки 45 по ГОСТ 1050, твердостью 180 - 190 HB.

5.7. Испытания полотен следует проводить на режимах, указанных в таблице 4.

5.8. При испытаниях полотен типа 2 в качестве смазочно-охлаждающей жидкости следует применять 5%-ный (по массе) раствор эмульсола в воде с расходом 6 - 8 л/мин.

5.9. Испытания полотен на работоспособность следует проводить при десяти резах, при этом время последнего реза должно быть, мин, не более:

5.10. После испытаний полотен на работоспособность на них не должно быть изломов, и они должны быть пригодны к дальнейшей работе.

5.11. Приемочные значения среднего и установленного периодов стойкости должны быть, мин, не менее:

6.1. Транспортирование и хранение - по ГОСТ 18088.
