"ГОСТ 12.4.283-2019. Межгосударственный стандарт. Система стандартов безопасности труда. Средства индивидуальной защиты от электрических полей промышленной частоты и поражения электрическим током. Комплекты индивидуальные шунтирующие экранирующие. Общие технические требования. Методы испытаний"
(введен в действие Приказом Росстандарта от 27.08.2019 N 530-ст)
(ред. от 01.10.2024)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 РАЗРАБОТАН ФГБНУ "Научно-исследовательский институт медицины труда имени академика Н.Ф. Измерова"

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 июля 2019 г. N 120-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 27 августа 2019 г. N 530-ст межгосударственный стандарт ГОСТ 12.4.283-2019 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2020 г.

5 ВЗАМЕН ГОСТ 12.4.283-2014

При обслуживании и эксплуатации электросетевых объектов, находящихся в зоне действия электрических полей промышленной частоты, возникает опасность поражения персонала электрическим током, связанная с возможностью касания к частям оборудования, находящимся под наведенным напряжением. Также возможно поражение электрическим током при возникновении шагового напряжения в случае аварийной ситуации. При высоких уровнях электрических полей возможно дополнительное влияние токов стекания, емкостных токов и электрических разрядов. Объектами стандартизации являются средства индивидуальной защиты - индивидуальные шунтирующие экранирующие комплекты и их элементы, предназначенные для защиты электротехнического персонала от поражения электрическим током, вызванным наведенным и шаговым напряжением, а также от вредного воздействия электрических полей промышленной частоты.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Настоящий стандарт распространяется на индивидуальные шунтирующие экранирующие комплекты ЭП-4(0) (далее - комплекты) и их элементы, предназначенные для защиты электротехнического персонала от поражения электрическим током в случае возникновения наведенного напряжения при выполнении работ со снятием напряжения и заземлением на контактной сети переменного тока железных дорог и воздушных линиях электропередачи напряжением до 1150 кВ включительно, а также в случае аварийной ситуации, приводящей к возникновению шагового напряжения. Комплекты также предназначены для защиты электротехнического персонала от вредного воздействия электрических полей промышленной частоты при работах на потенциале провода под напряжением. Настоящий стандарт устанавливает общие технические требования к комплектам и методы их испытаний.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

(раздел 2 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ ISO 3175-2 Материалы и изделия текстильные. Профессиональный уход, сухая и мокрая чистка текстильных материалов и предметов одежды. Часть 2. Метод проведения испытаний при чистке и отделке с использованием тетрахлорэтилена

ГОСТ ISO 3759 Материалы текстильные. Подготовка, нанесение меток и измерение проб текстильных материалов и одежды для проведения испытаний по определению изменения размеров

ГОСТ ISO 4920 Материалы текстильные. Определение устойчивости к поверхностному смачиванию (метод испытания разбрызгиванием)

ГОСТ ISO 5077 Материалы и изделия текстильные. Метод определения изменения размеров после стирки и сушки

ГОСТ ISO 6330 Материалы текстильные. Методы домашней стирки и сушки для испытаний

ГОСТ ISO 13688 Система стандартов безопасности труда. Одежда специальная защитная. Общие технические требования

ГОСТ ISO 13934-1 Материалы и изделия текстильные. Свойства материалов при растяжении. Часть 1. Определение максимального усилия и относительного удлинения при максимальном усилии методом полоски

ГОСТ ISO 15025 Система стандартов безопасности труда. Одежда специальная для защиты от пламени. Метод испытаний на ограниченное распространение пламени

ГОСТ ISO/IEC 17025-2019 Общие требования к компетентности испытательных и калибровочных лабораторий

ГОСТ 12.4.067 Система стандартов безопасности труда. Метод определения теплосодержания человека в средствах индивидуальной защиты

ГОСТ 12.4.103 Система стандартов безопасности труда. Одежда специальная защитная, средства индивидуальной защиты ног и рук. Классификация

ГОСТ 12.4.115 Система стандартов безопасности труда. Средства индивидуальной защиты работающих. Общие требования к маркировке

ГОСТ 12.4.172-2019 Система стандартов безопасности труда. Средства индивидуальной защиты от электрических полей промышленной частоты. Комплекты индивидуальные экранирующие. Общие технические требования. Методы испытаний

ГОСТ 12.4.280-2014 Система стандартов безопасности труда. Одежда специальная для защиты от общих производственных загрязнений и механических воздействий. Общие технические требования

ГОСТ 12.4.303 Система стандартов безопасности труда. Одежда специальная для защиты от пониженных температур. Технические требования

ГОСТ 427 Линейки измерительные металлические. Технические условия

ГОСТ 3813 (ИСО 5081-77, ИСО 5082-82) Материалы текстильные. Ткани и штучные изделия. Методы определения разрывных характеристик при растяжении

ГОСТ 10581-91 Изделия швейные. Маркировка, упаковка, транспортирование и хранение

ГОСТ 11373 Обувь. Размеры

ГОСТ 12088 Материалы текстильные и изделия из них. Метод определения воздухопроницаемости

ГОСТ 15846 Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение

ГОСТ 31396 Классификация типовых фигур женщин по ростам, размерам и полнотным группам для проектирования одежды

ГОСТ 31397 Классификация типовых фигур женщин особо больших размеров

ГОСТ 31399 Классификация типовых фигур мужчин по ростам, размерам и полнотным группам для проектирования одежды

ГОСТ 31400 Классификация типовых фигур мужчин особо больших размеров

ГОСТ 31814 <1> Оценка соответствия. Общие правила отбора образцов для испытаний продукции при подтверждении соответствия

--------------------------------

<1> В Российской Федерации действует ГОСТ Р 58972-2020 "Оценка соответствия. Общие правила отбора образцов для испытаний продукции при подтверждении соответствия".

(сноска введена Изменением N 1, введенным в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

3.1.1 шунтирование: Процесс создания параллельной электрической цепи, обеспечивающей протекание электрического тока в обход тела человека за счет ее более низкого электрического сопротивления.

3.1.2 электропроводящий материал: Материал, состоящий из электропроводящих и неэлектропроводящих нитей и выполненный нетканым, тканым, трикотажным или иным способом.

(п. 3.1.2 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

3.1.3 пакет материалов: Совокупность материалов многослойного элемента экранирующей одежды, представленная в точности, как в конструкции готового элемента экранирующей одежды.

(п. 3.1.3 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

3.1.4 электропроводящая ткань: Основной электропроводящий материал, использующийся для изготовления шунтирующей экранирующей одежды и выполненный тканым способом.

3.1.5 электропроводящая лента: Полоса электропроводящего материала, использующаяся для усиления электропроводящих свойств индивидуального шунтирующего экранирующего комплекта.

3.1.6 электропроводящий контактный вывод: Несъемная часть элементов индивидуального шунтирующего экранирующего комплекта, предназначенная для обеспечения их надежного электрического соединения между собой, включающая в себя электропроводящую ленту повышенной проводимости с элементами фурнитуры.

(п. 3.1.6 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

3.1.7 контактный зажим выравнивания/уравнивания потенциала: Элемент индивидуального шунтирующего экранирующего комплекта, свободный конец которого оснащен соединительным зажимом типа "крокодил" либо другим аналогичным устройством, предназначенный (в зависимости от вида работ) для соединения комплекта с потенциалом земли, либо потенциалом электроустановки, на которой проводят работу.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

3.1.8 электропроводящий накасник: Средство защиты головы, изготовленное из электропроводящей ткани, надеваемое на каску и электрически соединенное с экранирующей курткой (или экранирующим комбинезоном).

Примечание - Электропроводящий накасник применяется в составе шунтирующей экранирующей одежды.

3.1.9 шунтирующая экранирующая одежда: Специальная защитная электропроводящая одежда, обеспечивающая шунтирование электрического тока при попадании под наведенное или шаговое напряжение, а также защиту от вредного воздействия переменного электрического поля промышленной частоты.

Примечания

1 Шунтирующая экранирующая одежда применяется в составе индивидуального шунтирующего экранирующего комплекта.

2 Элементами шунтирующей экранирующей одежды являются: экранирующая куртка с электропроводящим капюшоном или куртка с теплоизоляционной притачной и (или) съемной подкладкой и электропроводящим капюшоном, экранирующие брюки/полукомбинезон или экранирующие брюки/полукомбинезон с теплоизоляционной притачной и (или) съемной подкладкой и электропроводящий накасник. Элементы шунтирующей экранирующей одежды соединяются между собой с помощью электропроводящих контактных выводов.

3 К основным деталям кроя шунтирующей экранирующей одежды относятся: перед, спинка, рукава, манжеты, воротник, капюшон, передние и задние половинки брюк и полукомбинезона, притачной пояс.

3.1.10 электропроводящие перчатки: Средства защиты рук, выполненные с применением электропроводящего материала и снабженные электропроводящими контактными выводами.

Примечание - Электропроводящие перчатки применяются в составе индивидуального шунтирующего экранирующего комплекта.

3.1.11 электропроводящая обувь: Средства защиты ног, выполненные с применением электропроводящего материала и снабженные электропроводящими контактными выводами.

Примечание - Электропроводящая обувь применяется в составе индивидуального шунтирующего экранирующего комплекта.

3.1.12 электропроводящий экран: Средство защиты лица, которое может быть выполнено в виде металлизированного щитка, электропроводящей сетки, металлического каркаса и т.д., с применением электропроводящего материала и электрически соединяющееся с элементом одежды.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Примечание - Электропроводящий экран применяется в составе индивидуального шунтирующего экранирующего комплекта.

3.1.13 индивидуальный шунтирующий экранирующий комплект: Средство индивидуальной защиты от поражения электрическим током наведенного и шагового напряжения и вредного воздействия на человека электрического поля промышленной частоты, состоящее из элементов, электрически соединенных между собой с помощью электропроводящих контактных выводов.

Примечание - Элементами индивидуального шунтирующего экранирующего комплекта являются: шунтирующая экранирующая одежда, электропроводящие перчатки, электропроводящая обувь, контактные зажимы выравнивания/уравнивания потенциала, электропроводящий экран (при необходимости).

3.1.14 электропроводящий испытательный манекен: Манекен с антропометрическими характеристиками взрослого человека, электропроводящая поверхность которого имеет низкое электрическое сопротивление.

3.1.15 коэффициент экранирования: Степень снижения (ослабления) интенсивности внешнего электрического поля промышленной частоты комплектом или электропроводящим материалом, выражаемая в дБ.

В настоящем стандарте применены следующие сокращения:

ЭП ПЧ - электрическое поле промышленной частоты;

ПДУ - предельно допустимый уровень;

ВЛ - воздушные линии электропередачи;

НД - нормативный документ;

ЭПКВ - электропроводящий контактный вывод.

Комплекты ЭП-4(0) предназначены для защиты от поражения электрическим током в случае возникновения наведенного или шагового напряжения. Также комплекты должны обеспечивать защиту от электрического поля и сопутствующих факторов как на потенциале земли в зоне влияния ЭП ПЧ со среднеквадратичной напряженностью, равной или превышающей ПДУ для производственных условий, так и при работах на потенциале провода под рабочим напряжением до 1150 кВ.

Защитные шунтирующие свойства комплектов обеспечиваются за счет высокой электрической проводимости материалов комплекта, создающих альтернативную электрическую цепь для прохождения электрического тока наведенного или шагового напряжения со значительно более низким электрическим сопротивлением, чем сопротивление тела человека.

Принцип, обеспечивающий защитные экранирующие свойства комплектов, заключается в создании вокруг тела пользователя замкнутой электропроводящей оболочки - клетки Фарадея.

Комплекты ЭП-4(0) могут быть летнего и зимнего исполнений:

- ЭП-4(0)л, предназначенный для персонала, выполняющего работы в летний период;

- ЭП-4(0)з, предназначенный для персонала, выполняющего работы в условиях пониженных температур.

Комплекты ЭП-4(0)л и ЭП-4(0)з обеспечивают защиту работающих от непосредственного воздействия ЭП ПЧ на организм человека и от воздействия наведенного или шагового напряжения.

По усмотрению изготовителя комплект может обеспечивать защиту человека:

от искровых разрядов, возникающих между комплектом и электропроводящими предметами, находящимися под потенциалами, отличными от потенциала комплекта (машины, механизмы, инструмент, приспособления и т.п.). Определение стойкости комплектов к искровым разрядам проводят в соответствии с ГОСТ 12.4.172-2019 (приложение А);

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

воздействия аэроионов, образующихся вблизи проводов ВЛ, находящихся под рабочим напряжением. Определение эффективности комплектов в части защиты от аэроионов проводят в соответствии с ГОСТ 12.4.172-2019 (приложение В).

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

(подраздел 4.2 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Требования к эргономике шунтирующей экранирующей одежды установлены в ГОСТ ISO 13688.

В состав комплектов ЭП-4(0)л входят:

- экранирующая куртка с электропроводящим капюшоном;

- экранирующие брюки или полукомбинезон;

- электропроводящий накасник;

- электропроводящие перчатки;

- электропроводящая обувь;

- электропроводящий экран (при проведении работ на высоте и под напряжением в электроустановках классом напряжения от 220 кВ и выше);

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

- контактный зажим выравнивания/уравнивания потенциала.

В состав комплектов ЭП-4(0)з входят:

- экранирующая куртка с теплоизоляционной притачной и (или) съемной подкладкой и электропроводящим капюшоном;

- экранирующие брюки или полукомбинезон с теплоизоляционной притачной и (или) съемной подкладкой;

- электропроводящий накасник;

- электропроводящие перчатки и утепленные рукавицы;

- электропроводящая утепленная обувь;

- электропроводящий экран (при проведении работ на высоте и под напряжением в электроустановках классом напряжения от 220 кВ и выше);

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

- контактный зажим выравнивания/уравнивания потенциала.

Экранирующая куртка с электропроводящим капюшоном и экранирующие брюки или полукомбинезон могут быть заменены на экранирующий комбинезон с электропроводящим капюшоном.

Абзац исключен с 01.08.2025. - Изменение N 1, введенное в действие Приказом Росстандарта от 01.10.2024 N 1349-ст.

Электропроводящий материал, используемый для изготовления одежды, может быть выполнен нетканым, тканым или трикотажным способом с применением электропроводящих нитей, расположенных как в продольном, так и в поперечном направлениях. При этом расстояние между двумя параллельными соседними электропроводящими нитями (в осях) не должно превышать 1 мм.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Удельное поверхностное электрическое сопротивление образца электропроводящей ткани до и после 10 циклов машинной стирки и (или) химической чистки не должно превышать 10 Ом.

Измерения удельного поверхностного электрического сопротивления электропроводящей ткани проводят в соответствии с 5.1.1.

Электропроводящая лента, используемая для изготовления комплектов, должна иметь электрическое сопротивление не более 0,1 Ом до и после 10 циклов машинной стирки и (или) химической чистки, измеренное на участке образца длиной L = 1 м (длина образца L = 1,1 м).

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Измерения электрического сопротивления электропроводящей ленты проводят в соответствии с 5.1.7.

Электрическое сопротивление электропроводящей ленты не должно превышать 0,1 Ом после протекания электрического тока силой 40 А в течение 20 с. Для достижения указанного требования допускается применение при изготовлении комплектов более одной электропроводящей ленты.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Испытания способности электропроводящей ленты выдерживать электрический ток проводят в соответствии с 5.1.8.

Разрывная нагрузка для электропроводящей ткани по основе и утку должна быть не ниже 800 Н. Раздирающая нагрузка для электропроводящей ткани по основе и утку должна быть не ниже 40 Н. Если комплект состоит из пакета материалов, то данное требование применяют только в отношении материала верха.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

При воздействии пламени в течение 10 с на электропроводящем материале не должно наблюдаться образования горящих и плавящихся остатков, время остаточного горения и остаточного тления не должно превышать 2 с. Для пакета материалов данное требование относится только к материалу верха. Соединительные швы должны быть огнестойкими.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Испытания на ограниченное распространение пламени проводят в соответствии с 5.1.3.

Воздухопроницаемость электропроводящего материала однослойной экранирующей одежды или пакета материалов многослойной экранирующей одежды, используемой в летний период, должна быть не менее 30 дм³/м²с.

Воздухопроницаемость материалов, используемых для изготовления зимних комплектов, должны соответствовать требованиям ГОСТ 12.4.303.

Определение воздухопроницаемости проводят в соответствии с 5.1.5.

(п. 4.4.6 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Верхний слой или верхний слой пакета материалов одежды должен обладать водоотталкивающими и маслоотталкивающими свойствами в соответствии с ГОСТ 12.4.280-2014 (пункт 5.4.2.1).

Определение водоотталкивания и маслоотталкивания верхнего слоя или верхнего слоя пакета материалов одежды проводят в соответствии с 5.1.4.

4.4.8 Исключен с 01.08.2025. - Изменение N 1, введенное в действие Приказом Росстандарта от 01.10.2024 N 1349-ст.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Электропроводящая ткань, используемая для изготовления одежды, должна иметь коэффициент экранирования ЭП ПЧ в соответствии с ГОСТ 12.4.172-2019 (пункт 4.4.8).

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Измерение напряженности ЭП ПЧ для определения коэффициента экранирования электропроводящей ткани проводят в соответствии с 5.1.10.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

4.4.10 Исключен с 01.08.2025. - Изменение N 1, введенное в действие Приказом Росстандарта от 01.10.2024 N 1349-ст.

--------------------------------

<1> Сноска исключена с 01.08.2025. - Изменение N 1, введенное в действие Приказом Росстандарта от 01.10.2024 N 1349-ст.

Конструкция экранирующей одежды должна обеспечивать надежное электрическое соединение основных деталей кроя между собой за счет применения электропроводящей ленты.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Надежное электрическое соединение элементов комплекта осуществляется с помощью ЭПКВ.

Основные детали кроя, исключая накладные детали, должны быть выполнены с применением электропроводящих материалов и образовывать электрически непрерывный экранирующий слой в одежде.

Должны быть предусмотрены меры, обеспечивающие надежность электрического соединения элементов одежды между собой (дублирование кнопок, дублирование соединительных проводников, металлические застежки и пр.). Конкретные меры для обеспечения надежного электрического соединения элементов одежды между собой и с другими элементами комплекта должны быть отражены в технической документации изготовителя.

ЭПКВ для соединения элементов одежды между собой и с другими элементами комплекта должны быть выполнены из электропроводящего материала (электропроводящей ткани, ленты или другого металлического проводника, металлических кнопок, рамок и т.п.).

Одежда должна иметь один или два контактных зажима выравнивания/уравнивания потенциала, которые располагаются спереди в карманах куртки/комбинезона и предназначены для присоединения к потенциалу земли или провода, находящегося под напряжением: к проводам ВЛ или к металлическим частям рабочей площадки, находящейся под напряжением.

На конце контактного зажима выравнивания/уравнивания потенциала должен быть расположен соединительный зажим типа "крокодил" (см. рисунок 1) или "струбцина" (по требованию потребителя).

Конструкция одежды и ЭПКВ не должна вызывать ограничений подвижности работающего в процессе эксплуатации комплекта.

Одежду изготавливают на типовые фигуры мужчин и женщин в соответствии с классификациями по ГОСТ 31396, ГОСТ 31397, ГОСТ 31399, ГОСТ 31400.

Размеры одежды должны содержать группировку двух размерных признаков типовой фигуры человека. В плечевых и поясных изделиях - сдвоенные значения роста и обхвата груди, в плечепоясных - рост и сдвоенные значения обхвата груди. Размеры и измерения готовой одежды должны соответствовать технической документации изготовителя.

Электропроводящий накасник может изготавливаться одного типа для всех видов комплектов и должен быть совместим с различными стандартными типами и размерами касок.

Одежда должна иметь изолирующий слой, расположенный по всей поверхности экранирующих куртки и брюк/полукомбинезона, экранирующего комбинезона и исключающий контакт тела человека с электропроводящим материалом и металлической фурнитурой.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Электрическое сопротивление изолирующего слоя не нормируется.

Электрическое сопротивление шунтирующей экранирующей одежды в сборе и ее элементов, входящей в состав экранирующих шунтирующих комплектов, при выпуске с предприятия не должно превышать 0,5 Ом.

В течение всего срока эксплуатации электрическое сопротивление шунтирующей экранирующей одежды в сборе и ее элементов не должно превышать 10 Ом.

Измерения электрического сопротивления шунтирующей экранирующей одежды в сборе и ее элементов проводят в соответствии с 5.2.2, 5.2.3.

(п. 4.5.4 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Стирку и (или) химическую чистку экранирующей шунтирующей одежды (а также электропроводящей ткани) проводят по ГОСТ ISO 6330, ГОСТ ISO 3175-2 или другими стандартными процессами в соответствии с указаниями изготовителя.

Электрическое сопротивление экранирующей шунтирующей одежды в сборе (а также электропроводящей ткани) и ее элементов до и после 10 циклов стирки и (или) химической чистки не должно превышать требований, указанных в 4.4.2 для электропроводящей ткани; в 4.5.4 для экранирующей шунтирующей одежды в сборе и ее элементов.

Экранирующая шунтирующая одежда (а также электропроводящая ткань), входящая в состав комплекта, до и после 10 циклов стирки и (или) химической чистки не должна ухудшать экранирующие свойства комплекта в сборе, требования к которым установлены в 4.4.9 для электропроводящей ткани; в 4.9.2 для экранирующих комплектов.

(п. 4.5.5 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Конструктивно электропроводящая обувь должна быть выполнена в соответствии с ГОСТ 12.4.172-2019 (пункт 4.6.1).

Размеры электропроводящей обуви определяют по ГОСТ 11373.

Электрическое сопротивление электропроводящей обуви с электропроводящей подошвой не должно превышать 10 кОм.

Измерения электрического сопротивления электропроводящей обуви проводят в соответствии с 5.3.

Конструктивно электропроводящие перчатки должны быть выполнены в соответствии с ГОСТ 12.4.172-2019 (пункт 4.7.1).

Электрическое сопротивление электропроводящих перчаток, входящих в состав комплектов, не должно превышать 30 Ом.

Измерения электрического сопротивления электропроводящих перчаток проводят в соответствии с 5.4.

Конструктивно электропроводящий экран должен быть выполнен в соответствии с ГОСТ 12.4.172-2019 (пункт 4.8.1).

Электрическое сопротивление электропроводящего экрана не должно превышать 10 Ом.

Измерения электрического сопротивления электропроводящего экрана проводят в соответствии с 5.5.

Комплекты должны создавать электропроводящую оболочку вокруг тела человека, состоящую из отдельных электропроводящих элементов, электрически соединенных между собой.

Все элементы комплекта должны иметь не менее двух соединений фурнитуры ЭПКВ (металлического проводника, металлических кнопок).

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

ЭПКВ всех элементов комплекта должны быть гибкими и не поддающимися излому. ЭПКВ должны обеспечивать надежный электрический контакт элементов комплекта.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Абзац исключен с 01.08.2025. - Изменение N 1, введенное в действие Приказом Росстандарта от 01.10.2024 N 1349-ст.

Защитные свойства комплектов должны быть обеспечены их конструкцией (ЭПКВ, швами, электрическим контактом деталей кроя, свойствами и постоянством этих свойств электропроводящих материалов). Конструкция комплекта должна исключать самопроизвольное нарушение электрического контакта в процессе эксплуатации.

Комплекты применяют совместно с каской, на которую надевают электропроводящие накасник или капюшон.

При выполнении работ в электроустановках классом напряжения 220 кВ и выше для комплектов недопустима конструкция одежды комплектов без электропроводящего капюшона.

Эффективность экранирования комплектов проверяют на полностью собранном комплекте до и после 10 циклов машинной стирки и (или) химической чистки одежды.

Коэффициент экранирования комплекта должен быть не менее 60 дБ.

Определение коэффициента экранирования комплектов осуществляют в соответствии с 5.6.5.

Значение электрического тока, протекающего через тело электропроводящего манекена, одетого в комплект ЭП-4(0), при значении электрического тока через комплект не менее 30 А в течение 60 с не должно превысить 6 мА, а также не должно сопровождаться возгоранием комплекта.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Абзац исключен с 01.08.2025. - Изменение N 1, введенное в действие Приказом Росстандарта от 01.10.2024 N 1349-ст.

Измерение электрического тока, протекающего через тело человека, для определения эффективности защиты комплекта проводят в соответствии с 5.6.6.

Санитарно-гигиенические требования к комплектам должны соответствовать техническим регламентам и нормативным правовым актам, действующим на территории государства, принявшего стандарт.

Примечание - Информация о технических регламентах и нормативных правовых актах приведена в приложении Б.

(п. 4.9.4 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Комплекты должны соответствовать теплоизоляционным свойствам по результатам оценки показателей теплового состояния человека в соответствии с техническими регламентами <1> и нормативными правовыми актами, действующими на территории государства, принявшего стандарт <1>.

(п. 4.9.5 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

--------------------------------

<1> В Российской Федерации действуют ТР ТС 019/2011 Технический регламент Таможенного союза "О безопасности средств индивидуальной защиты" (приложение 3, таблица 2, пункт 4)" и МУК 4.3.1895-04 "Оценка теплового состояния человека с целью обоснования гигиенических требований к микроклимату рабочих мест и мерам профилактики охлаждения и перегревания".

(сноска в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

В случае возникновения шагового напряжения значение электрического тока, протекающего через тело человека, одетого в комплект, должно быть менее 6 мА при значении напряжения шага 150 В.

Комплект должен выдерживать воздействие тока шагового напряжения без каких-либо повреждений (задымление, возгорание, разрушение ткани).

Измерение эффективности комплекта в части защиты человека от воздействия шагового напряжения проводят в соответствии с 5.6.6.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Значения показателей: раздирающая и разрывная нагрузка верхнего слоя, а также воздухопроницаемость верхнего слоя или пакета материалов многослойного комплекта, используемого в летний период после 10 циклов машинных стирок и (или) химических чисток не должны снижаться более чем на 20%.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Изменение размеров электропроводящей ткани одежды после 10 циклов машинных стирок и (или) химических чисток не должно превышать +/- 3% по длине или ширине.

Одежда, применяемая в составе комплектов, должна сохранять свои защитные свойства (см. 4.5.4) в течение всего срока эксплуатации (не менее 18 мес).

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Комплект должен сохранять свои защитные свойства (см. 4.9.6) в течение всего срока эксплуатации (не менее 18 мес).

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Каждый комплект и его элементы должны иметь маркировку, которую наносят непосредственно на изделие или на трудноудаляемую этикетку и на его упаковку. Требования к содержанию маркировки в соответствии с техническими регламентами и/или нормативными правовыми актами, действующими на территории государства, принявшего стандарт, ГОСТ 12.4.115, ГОСТ 10581-91 (раздел 1).

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Примечание - Информация о технических регламентах и нормативных правовых актах приведена в справочном приложении Б.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Обозначение защитных свойств элементов комплектов - по ГОСТ 12.4.103.

Комплект и его элементы упаковывают в индивидуальную упаковку, обеспечивающую защиту изделия от влаги.

В каждую индивидуальную упаковку вкладывают руководство по эксплуатации комплекта и технический паспорт изделия.

(п. 4.11 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Комплекты и их элементы должны проходить следующие виды испытаний:

- типовые испытания по 5.1 - 5.6 проводят при разработке комплектов и электропроводящих материалов, а также при существенном изменении их конструктивного исполнения, которое может привести к изменению защитных, эксплуатационных и гигиенических свойств;

- приемо-сдаточные испытания проводят на каждом образце продукции (полностью собранном комплекте) при выпуске с завода-изготовителя или от поставщика по 5.2.1 - 5.2.3, 5.6.1;

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

- периодические испытания проводят в рамках инспекционного контроля по 5.2 - 5.5, 5.6.1, 5.6.5, 5.6.6.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Отбор образцов продукции осуществляется в соответствии с ГОСТ 31814 <1> и НД, действующим на территории государства, принявшего стандарт.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

--------------------------------

<1> В Российской Федерации действуют ГОСТ Р 58972-2020 "Оценка соответствия. Общие правила отбора образцов для испытаний продукции при подтверждении соответствия".

(сноска введена Изменением N 1, введенным в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Измерения проводят в соответствии с ГОСТ 12.4.172-2019 (пункт 5.1.1). Испытуемый образец считается соответствующим требованиям стандарта, если результат не превышает требований, приведенных в 4.4.2.

Определение разрывной нагрузки электропроводящей ткани или ткани верхнего слоя комплектов по основе и по утку проводят по ГОСТ ISO 13934-1, раздирающей - по ГОСТ 3813.

(п. 5.1.2 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Определение ограниченного распространения пламени на электропроводящем материале или верхнем слое пакета материалов экранирующей одежды и швах проводят в соответствии с ГОСТ ISO 15025 (процедура A).

(п. 5.1.3 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Определение водоотталкивания электропроводящей ткани или верхнего слоя пакета материалов экранирующей одежды проводят в соответствии с ГОСТ ISO 4920, маслоотталкивания - ГОСТ 12.4.280-2014 (пункт 6.17).

(п. 5.1.4 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Определение воздухопроницаемости проводят в соответствии с ГОСТ 12088.

(п. 5.1.5 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Определение изменения размеров электропроводящей ткани после стирки по ГОСТ ISO 5077, определение изменения размеров после химической чистки по ГОСТ ISO 3759.

(п. 5.1.6 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Измерения проводят в соответствии с ГОСТ 12.4.172-2019 (пункт 5.1.7). Испытуемый образец считается соответствующим требованиям стандарта, если результат не превышает требований 4.4.2.

5.1.8.1 Условия проведения испытаний

При определении способности электропроводящей ленты выдерживать электрический ток соблюдают следующие условия:

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

5.1.8.2 Испытуемый образец

Испытуемый образец представляет собой отрезок электропроводящей ленты длиной 1,1 м.

5.1.8.3 Аппаратура и оборудование:

- амперметр, диапазон измерений 0,1 - 100 А, основная абсолютная погрешность не более 5%;

- микроомметр с относительной основной погрешностью измерений не более 4%, диапазон измерений которого не менее 100 мкОм - 50 Ом;

- нагрузочный трансформатор в режиме источника тока, максимальный ток вторичной обмотки не менее 2500 А, обеспечивающий ток не менее 40 А при электрическом сопротивлении нагрузки не более 100 Ом;

- автотрансформатор, ток нагрузки не менее 10 А;

- испытательная рамка, состоящая из двух сдвоенных отшлифованных медных пластин с винтовым разъемным соединением, размеры пластины: 0,2 x 0,1 м, расстояние между пластинами 1 м (см. рисунок 2);

- линейка по ГОСТ 427 или иное средство измерения со схожими метрологическими характеристиками;

- секундомер.

(пп. 5.1.8.3 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

5.1.8.4 Требования безопасности, охраны окружающей среды

При проведении измерений требования безопасности, производственной санитарии и охраны окружающей среды регламентируются НД, действующими на территории государства, принявшего стандарт <1>, <2>.

--------------------------------

<1> В Российской Федерации действуют СанПиН 1.2.3685-21 "Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания".

(сноска в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

5.1.8.5 Требования к квалификации операторов

Измерения может проводить оператор, имеющий группу по электробезопасности не ниже II в электроустановках напряжением до 1000 В по НД, действующим на территории государства, принявшего стандарт <2>.

(пп. 5.1.8.5 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

--------------------------------

<2> В Российской Федерации действует Приложение к приказу Министерства труда и социальной защиты Российской Федерации от 15 декабря 2020 г. N 903н "Правила по охране труда при эксплуатации электроустановок".

(сноска в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

5.1.8.6 Подготовка к испытаниям

Перед началом испытаний необходимо провести измерение электрического сопротивления электропроводящей ленты R₀. Измерения проводят в соответствии с ГОСТ 12.4.172-2019 (пункт 5.1.7).

(абзац введен Изменением N 1, введенным в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Испытуемый образец закрепляют в сдвоенных металлических пластинах. Пластины плотно стягивают винтами. Собирают испытательную схему (см. рисунок 2).

5.1.8.7 Проведение испытаний

На испытательную рамку с образцом подают начальное напряжение от вторичной обмотки трансформатора при помощи автотрансформатора. Плавно поднимая напряжение, по показаниям амперметра устанавливают силу тока в испытуемом образце равной 40 А и отключают питание испытательной установки.

Для восстановления теплового состояния испытуемого образца испытательная установка находится в выключенном состоянии в течение 5 мин. По истечении 5 мин включают питание, подают напряжение толчком на образец и запускают секундомер. По амперметру контролируют ток, протекающий через испытуемый образец, равный 40 А. По истечении 20 с снимают напряжение, выключают питание испытательной установки.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Проводят повторное измерение электрического сопротивления электропроводящей ленты R. Измерение проводят в соответствии с ГОСТ 12.4.172-2019 (пункт 5.1.7).

(абзац введен Изменением N 1, введенным в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

5.1.8.8 Обработка результатов испытаний

Результатом испытаний является значение электрического сопротивления, проведенное после протекания через образец электрического тока, полученное после усреднения всех измерений.

Испытуемый образец ленты считают соответствующим требованиям настоящего стандарта, если выполняются требования по 4.4.3.

(пп. 5.1.8.8 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

5.1.8.9 Неопределенность метода

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Неопределенность полученных результатов испытаний находится (рассчитывается) в соответствии с информацией, приведенной в описании типа на применяемое средство измерения.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

5.1.8.10 Оформление результатов испытаний

Оформление результатов испытаний осуществляется в соответствии с приложением А.

Определение устойчивости электропроводящей ткани к стирке и (или) химической чистке осуществляют путем измерения ее удельного поверхностного электрического сопротивления (см. 5.1.1) и коэффициента экранирования (см. 5.1.10) до и после 10 циклов стирки и (или) химической чистки по ГОСТ ISO 6330, ГОСТ ISO 3175-2 или другими стандартными процессами в соответствии с указаниями изготовителя.

(п. 5.1.9 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Измерения проводят в соответствии с ГОСТ 12.4.172-2019 (пункт 5.1.9).

Испытуемый образец считается соответствующим требованиям стандарта, если результат не превышает требований 4.4.9.

Проводят определение соответствия комплектации одежды, отсутствия дефектов, надежности соединения элементов между собой, наличия ЭПКВ и соответствие их мест расположения. Маркировку проверяют визуально.

Испытывают каждый экземпляр элемента одежды комплектов в произведенной партии. Испытания проводят по ГОСТ 12.4.172-2019 (пункт 5.2.2).

Экземпляр элемента одежды соответствует требованиям настоящего стандарта, если электрическое сопротивление не превышает значения, указанного в 4.5.4.

Измерения проводят в соответствии с ГОСТ 12.4.172-2019 (пункт 5.2.3).

Одежда соответствует требованиям стандарта, если электрическое сопротивление не превышает значения, указанного в 4.5.4.

Определение устойчивости к машинной стирке и (или) химической чистке осуществляют путем измерения электрического сопротивления экранирующей одежды в сборе и ее элементов (см. 5.2.2, 5.2.3) и коэффициента экранирования комплекта (см. 5.6.5) после 10 циклов машинной стирки и (или) химической чистки по ГОСТ ISO 6330, ГОСТ ISO 3175-2 или другими стандартными процессами в соответствии с указаниями изготовителя.

(п. 5.2.4 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Отсутствие внешних дефектов, надежность соединения отдельных элементов электропроводящей обуви между собой, наличие ЭПКВ и соответствие их мест расположения требованиям технической документации изготовителя проверяют визуально.

Допускается проведение измерений электрического сопротивления электропроводящей обуви двумя методами по ГОСТ 12.4.172-2019 (пункт 5.3.1).

Электропроводящую обувь считают соответствующей требованиям настоящего стандарта, если результат испытаний соответствует 4.6.3.

Отсутствие внешних дефектов, надежность соединения отдельных элементов электропроводящих перчаток между собой, наличие ЭПКВ и соответствие их мест расположения требованиям технической документации изготовителя проверяют визуально.

Измерения электрического сопротивления электропроводящих перчаток проводят в соответствии с ГОСТ 12.4.172-2019 (пункт 5.4.1).

Испытуемый образец считается соответствующим требованиям стандарта, если результат испытаний соответствует 4.7.2.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Отсутствие внешних дефектов, надежность соединения электропроводящего экрана с одеждой проверяют визуально.

Размер ячейки сетчатого или решетчатого электропроводящего экрана определяют путем измерения металлической линейкой с ценой деления 1 мм по ГОСТ 427 или иным средством измерения со схожими метрологическими характеристиками.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Измерения электрического сопротивления электропроводящего экрана проводят в соответствии с ГОСТ 12.4.172-2019 (пункт 5.5.1).

Электропроводящий экран считается соответствующим требованиям стандарта, если результат испытаний соответствует 4.8.1.

Комплектность и наличие маркировки, упаковку, целостность электропроводящих материалов и швов, наличие и целостность ЭПКВ, наличие кнопок и их соединения с ЭПКВ, наличие соединения элементов комплекта и отсутствие следов коррозии проверяют визуально. До испытаний не допускаются комплекты с видимыми следами коррозии.

Материалы, использующиеся для изготовления комплектов, должны пройти токсиколого-гигиеническую оценку по НД, действующим на территории государства, принявшего стандарт <1>.

(п. 5.6.2 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

--------------------------------

<1> В Российской Федерации действуют МУ "Токсиколого-гигиенические исследования полимерных материалов и изделий из них, предназначенных для использования в средствах индивидуальной защиты", МУ 1.1.037-95 "Биотестирование продукции из полимерных и других материалов", МУК 4.1/4.3.1485-03 "Гигиеническая оценка одежды для детей, подростков и взрослых".

(сноска в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Токсиколого-гигиеническую оценку пакета материалов и элементов комплекта проводят на этапе их постановки на производство.

Оценку показателей теплового состояния человека в процессе применения комплектов проводят в соответствии с ГОСТ 12.4.067.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Абзац исключен с 01.08.2025. - Изменение N 1, введенное в действие Приказом Росстандарта от 01.10.2024 N 1349-ст.

5.6.4 Исключен с 01.08.2025. - Изменение N 1, введенное в действие Приказом Росстандарта от 01.10.2024 N 1349-ст.

Определение коэффициента экранирования комплектов проводят в соответствии с ГОСТ 12.4.172-2019 (пункт 5.6.5).

Комплект считают соответствующим требованиям стандарта, если полученный коэффициент экранирования соответствует 4.9.2.

Определение эффективности защитных шунтирующих свойств комплектов проводят на полностью собранном комплекте до и после 10 циклов машинной стирки и (или) химической чистки.

Проводят измерения электрического тока для следующих схем измерений:

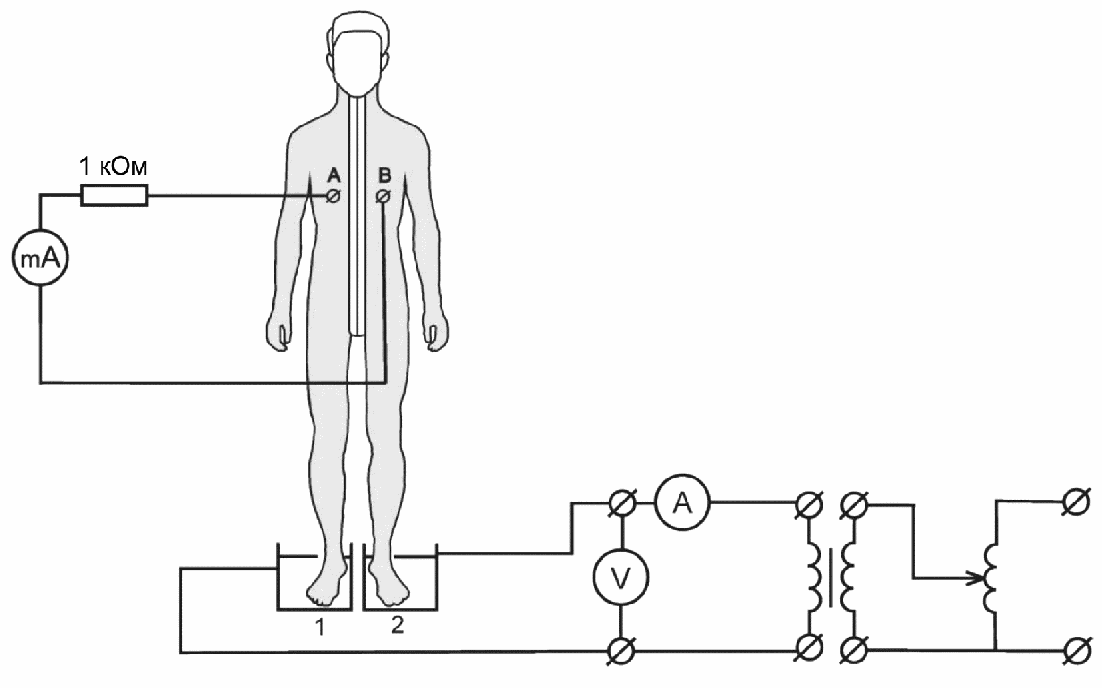

а) измерение электрического тока через манекен, протекающего по пути "рука-рука";

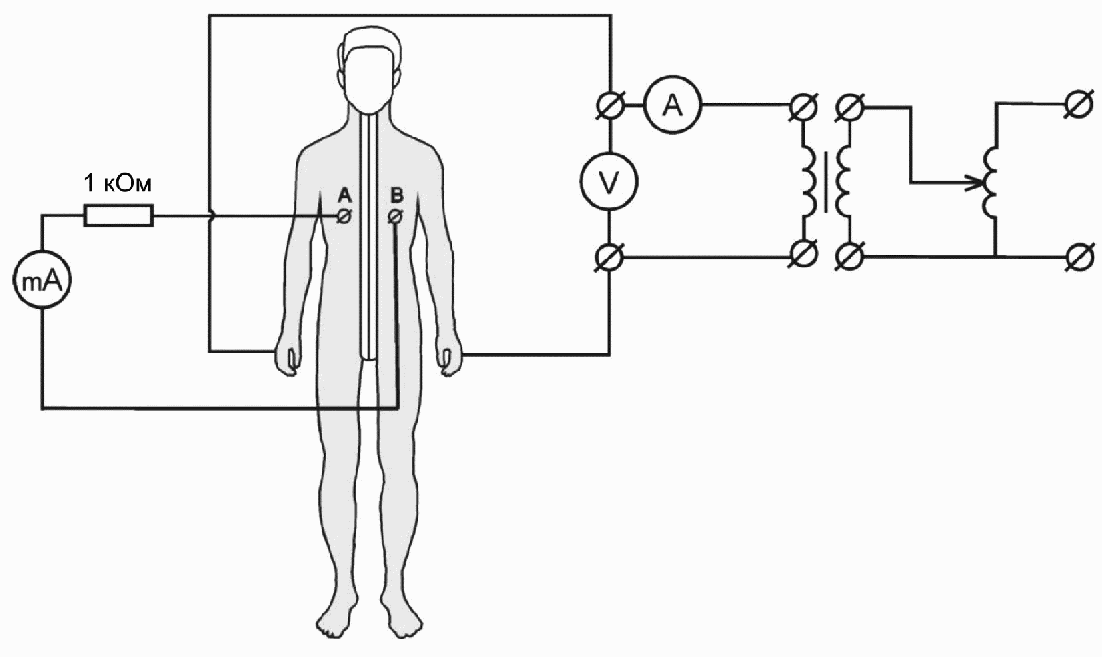

б) измерение электрического тока через манекен, протекающего по пути "рука-нога";

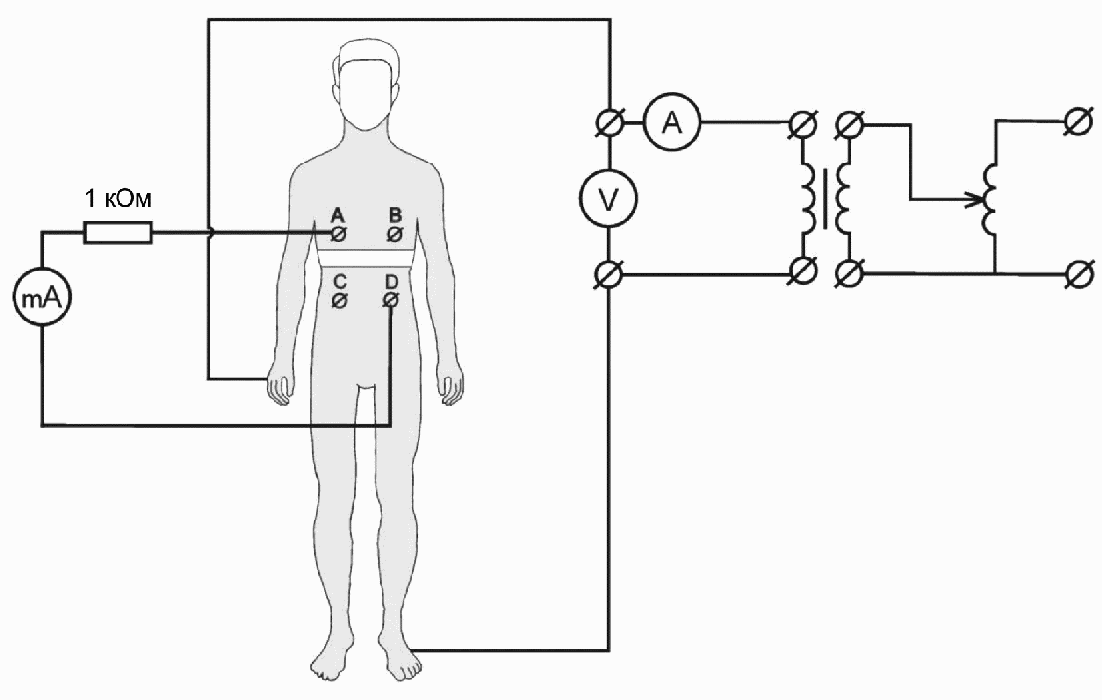

в) измерение электрического тока через манекен, протекающего по пути "нога-нога".

5.6.6.1 Условия проведения измерений

При измерении электрического тока для определения эффективности шунтирующих свойств комплектов соблюдают следующие условия:

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

5.6.6.2 Испытуемый образец

Испытуемым образцом является полностью собранный комплект.

5.6.6.3 Аппаратура и оборудование:

- микроомметр с относительной основной погрешностью измерений не более 4%, диапазон измерений которого не менее 100 мкОм - 50 Ом;

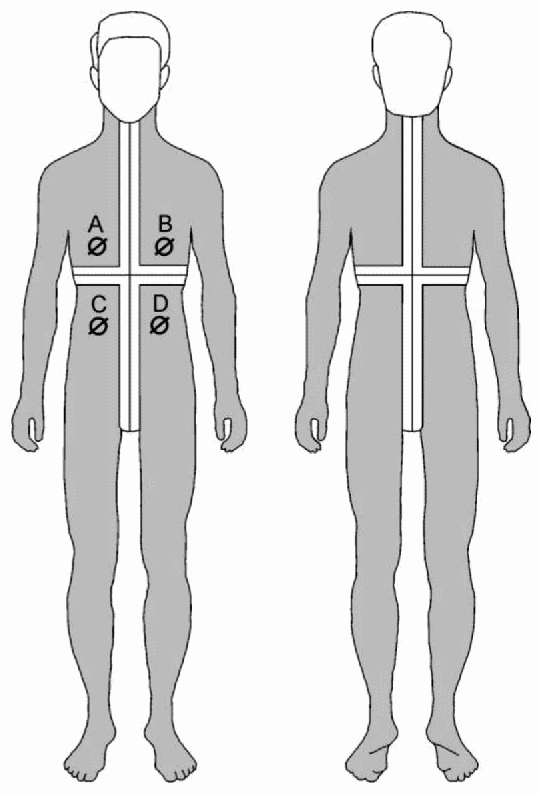

- электропроводящий испытательный манекен, поверхность которого покрыта электропроводящим материалом (фольгой), электрическое сопротивление манекена не более 1 Ом (см. рисунок 3). Электропроводящая поверхность манекена разделена на четыре зоны, каждая из которых оборудована соединительной клеммой (A, B, C или D);

- соединительные провода для подключения клемм;

- резистор номиналом 1 кОм, моделирующий сопротивление тела человека;

- нагрузочный трансформатор в режиме источника тока, максимальный ток вторичной обмотки не менее 2500 А, обеспечивающий ток не менее 40 А при электрическом сопротивлении нагрузки не более 100 Ом;

- автотрансформатор, ток нагрузки не менее 10 А;

- амперметр, диапазон измерений 0,1 - 100 А, основная абсолютная погрешность не более 5%;

- миллиамперметр, диапазон измерений 0,1 - 100 мА, основная абсолютная погрешность не более 3%;

- две металлические ванны с размерами от 360 x 150 x 80 мм до 450 x 250 x 120 мм, заполненные 1,5% - 2%-ным раствором соли;

- допускается использование дополнительного измерительного оборудования - вольтметра, диапазон измерений не менее 0,1 - 230 В, допустимая основная абсолютная погрешность не более 10%.

(пп. 5.6.6.3 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

5.6.6.4 Требования безопасности, охраны окружающей среды

При проведении измерений требования безопасности, производственной санитарии и охраны окружающей среды регламентируются НД, действующими на территории государства, принявшего стандарт <1>, <2>.

--------------------------------

<1> В Российской Федерации действуют СанПиН 1.2.3685-21 "Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания".

(сноска в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

5.6.6.5 Требования к квалификации операторов.

Измерения может проводить оператор, имеющий группу по электробезопасности не ниже II в электроустановках напряжением до 1000 В по НД, действующим на территории государства, принявшего стандарт <2>.

(пп. 5.6.6.5 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

--------------------------------

<2> В Российской Федерации действует Приложение к приказу Министерства труда и социальной защиты Российской Федерации от 15 декабря 2020 г. N 903н "Правила по охране труда при эксплуатации электроустановок".

(сноска в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

5.6.6.6 Подготовка к измерениям

Перед началом испытаний проводят измерение электрического сопротивления всех элементов комплекта по отдельности в соответствии с 5.2.2, 5.3, 5.4, 5.5, а затем проводят измерение электрического сопротивления одежды в сборе в соответствии с 5.2.3.

Если комплект соответствует требованиям вышеуказанных пунктов, далее осуществляется сборка измерительной цепи в испытательном стенде.

Абзац исключен с 01.08.2025. - Изменение N 1, введенное в действие Приказом Росстандарта от 01.10.2024 N 1349-ст.

Для определения эффективности шунтирования комплектом электрических токов по пути "рука-рука", либо "нога-нога" на клеммной сборке электропроводящего испытательного манекена соединительными проводами попарно объединяют клеммы A и C, B и D (рисунок 3). В случае определения эффективности шунтирования комплектом токов по пути "рука-нога" попарно объединяют клеммы A и B, C и D (рисунок 3). Между клеммами A и B (A и D - в случае протекания тока по пути "рука-нога") включают последовательно резистор с сопротивлением 1 кОм и миллиамперметр, измеряющий ток через электропроводящий испытательный манекен. Схемы подключения оборудования и измерительной аппаратуры в испытательном стенде приведены на рисунках 4 - 6.

В схеме измерений тока через манекен по пути "нога-нога" (рисунок 6) для обеспечения лучшего контакта рекомендуется использовать металлические ванны, наполненные водным раствором поваренной соли. Берут водный раствор поваренной соли в объеме, необходимом для заполнения ванн раствором с образованием слоя таким образом, чтобы подошва была наполовину погружена в раствор, и наливают приготовленный раствор поваренной соли в ванны 1 и 2. Ноги электропроводящего испытательного манекена, одетого в комплект, помещают в ванны 1 и 2.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Абзац исключен с 01.08.2025. - Изменение N 1, введенное в действие Приказом Росстандарта от 01.10.2024 N 1349-ст.

5.6.6.7 Проведение измерений

На комплект от вторичной обмотки трансформатора при помощи автотрансформатора подают начальное напряжение, которое контролируется по вольтметру (рисунки 4 - 6).

Поднимая напряжение, по показаниям амперметра устанавливают силу тока, протекающего через комплект по путям "рука-рука", "рука-нога" на уровне:

- 30 А для комплектов ЭП-4(0);

- 3 А для комплектов по ГОСТ 12.4.172.

Поднимают напряжение до 150 В по показаниям вольтметра и устанавливают силу тока, протекающего через комплект по пути "нога-нога".

Цепь остается замкнутой в течение 60 с при заданном уровне тока. По показаниям миллиамперметра фиксируют значение электрического тока через резистор манекена на 60-й с.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

В случае, если во время испытаний значение тока через комплект начинает снижаться, необходимо поддерживать его на заданном уровне увеличением напряжения на трансформаторе. Если поддержание электрического тока через комплект на заданном уровне в течение 60 с невозможно, испытания признают не пройденными.

Допускается применение дополнительного оборудования - вольтметра. При необходимости по показаниям вольтметра может осуществляться контроль значения напряжения шага.

5.6.6.8 Результат измерений

Комплект считают соответствующим техническим требованиям, если измеренное значение электрического тока, протекающего через манекен, для каждой схемы измерений соответствует 4.9.3, 4.9.6.

5.6.6.9 Неопределенность метода

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Неопределенность полученных результатов испытаний находится (рассчитывается) в соответствии с информацией, приведенной в описании типа на применяемое средство измерения.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

5.6.6.10 Оформление результатов измерений

Оформление результатов измерений осуществляют в соответствии с приложением А.

Комплекты и их элементы транспортируют по ГОСТ 10581-91 (раздел 3) в картонных коробках любым видом транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта, при условии защиты их от влаги, механических повреждений, а также от воздействия технических масел и других агрессивных сред.

Комплекты и их элементы допускается транспортировать в автофургонах, контейнерах или вагонах.

Контейнеры следует выстилать влагозащитной бумагой или другими влагозащитными материалами, если комплекты и их элементы не упакованы в ящики.

Допускается при согласовании с потребителем транспортировать комплекты и их элементы в контейнерах, выстланных бумагой.

Ящики следует выстилать полиэтиленом или другим влагозащитным материалом.

Транспортирование комплектов и их элементов в районы Крайнего Севера и приравненные к ним местности осуществляют по ГОСТ 15846.

Хранение комплектов и их элементов осуществляют в соответствии с ГОСТ 10581-91 (раздел 4).

Поскольку электропроводящий материал, используемый для изготовления комплектов, может окисляться при длительном воздействии атмосферной влаги, упаковка должна обеспечивать максимальную защиту комплектов от влаги при продолжительном хранении до начала эксплуатации.

Комплекты и их элементы должны храниться в крытых складских помещениях и быть защищены от прямого попадания солнечных лучей и атмосферных воздействий.

Расстояние от пола до нижней полки стеллажа должно быть не менее 0,2 м, от внутренних стен до комплектов и их элементов - не менее 0,2 м, от отопительных приборов до комплектов и их элементов - не менее 1 м, между стеллажами - не менее 0,7 м.

Условия хранения комплектов и их элементов: температура воздуха от 18 °C до 26 °C, относительная влажность воздуха - до 50%.

(в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Комплекты и их элементы в индивидуальных упаковках хранят в теплом, сухом и хорошо вентилируемом помещении.

Экранирующую одежду, находящуюся в эксплуатации в составе комплекта, хранят вывешенной на плечики для одежды.

Электропроводящие перчатки, находящиеся в эксплуатации в составе комплекта, хранят разложенными на стеллажах для просушки. Запрещается подвешивание перчаток за ЭПКВ.

А.1 Результаты испытаний оформляют отчетом (протоколом) испытаний в соответствии с требованиями подраздела 7.8 ГОСТ ISO/IEC 17025-2019.

(п. А.1 в ред. Изменения N 1, введенного в действие Приказом Росстандарта от 01.10.2024 N 1349-ст)

Абзац исключен с 01.08.2025. - Изменение N 1, введенное в действие Приказом Росстандарта от 01.10.2024 N 1349-ст.

Таблица А.1 исключена с 01.08.2025. - Изменение N 1, введенное в действие Приказом Росстандарта от 01.10.2024 N 1349-ст.

Раздел исключен с 01.08.2025. - Изменение N 1, введенное в действие Приказом Росстандарта от 01.10.2024 N 1349-ст.
