"ГОСТ 3.1408-2022. Межгосударственный стандарт. Единая система технологической документации. Формы и правила оформления документов на технологические процессы получения покрытий, в том числе с использованием аддитивного производства"
(введен в действие Приказом Росстандарта от 17.11.2022 N 1297-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением "Российский институт стандартизации" (ФГБУ "Институт стандартизации")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 182 "Аддитивные технологии", Межгосударственным техническим комитетом по стандартизации (МТК 051 "Система конструкторской документации")

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по результатам голосования в АИС МГС (протокол от 31 октября 2022 г. N 155-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 17 ноября 2022 г. N 1297-ст межгосударственный стандарт ГОСТ 3.1408-2022 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2023 г.

5 ВЗАМЕН ГОСТ 3.1408-85

Настоящий стандарт устанавливает виды, комплектность, формы и правила оформления технологических документов, применяемых при проектировании технологических процессов получения защитных, защитно-декоративных и других видов покрытий с использованием различных методов, включая методы аддитивного производства.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.001 Единая система конструкторской документации. Общие положения

ГОСТ 2.004 Единая система конструкторской документации. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ

ГОСТ 2.051 Единая система конструкторской документации. Электронные документы. Общие положения

ГОСТ 3.1102 Единая система технологической документации. Стадии разработки и виды документов. Общие положения

ГОСТ 3.1103 Единая система технологической документации. Основные надписи. Общие положения

ГОСТ 3.1105 Единая система технологической документации. Формы и правила оформления документов общего назначения

ГОСТ 3.1118 Единая система технологической документации. Формы и правила оформления маршрутных карт

ГОСТ 3.1119 Единая система технологической документации. Общие требования к комплектности и оформлению комплектов документов на единичные технологические процессы

ГОСТ 3.1121 Единая система технологической документации. Общие требования к комплектности и оформлению комплектов документов на типовые и групповые технологические процессы (операции)

ГОСТ 3.1122 Единая система технологической документации. Формы и правила оформления документов специального назначения. Ведомости технологические

ГОСТ 3.1123 Единая система технологической документации. Формы и правила оформления технологических документов, применяемых при нормировании расхода материалов

ГОСТ 3.1129 Единая система технологической документации. Общие правила записи технологической информации в технологических документах на технологические процессы и операции

ГОСТ 3.1130 Единая система технологической документации. Общие требования к формам и бланкам документов

ГОСТ 14.004 Технологическая подготовка производства. Термины и определения основных понятий

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3.1 В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1.1

3.1.2

3.1.3

3.1.4

3.1.5

3.1.6 термический процесс нанесения покрытия: Метод теплового воздействия на металлический материал изделия и присадочный материал.

3.1.7 термомеханический процесс нанесения покрытия: Сочетание нагрева и механического воздействия при формировании поверхностного слоя.

3.1.8 адгезионный процесс нанесения покрытия: Метод, при котором взаимодействие присадочного материала с поверхностью детали протекает в результате реализации процессов физической и химической адсорбции.

3.1.9 аддитивные технологии нанесения покрытия: Нанесение покрытия путем добавления материала слой за слоем различными термическими, термомеханическими и механическими методами на поверхность детали.

3.2 В настоящем стандарте применены следующие сокращения:

ВМ - ведомость материалов;

ВТД - ведомость технологических документов;

ВТМ - ведомость технологических маршрутов;

ВТП - ведомость деталей (сборочных единиц) к типовому (групповому) технологическому процессу;

ВУН - ведомость удельных норм расхода материалов;

ГТП - групповой технологический процесс;

ЕСТД - единая система технологической документации;

ЕТП - единичный технологический процесс;

КТТП - карты типового (группового) технологического процесса;

КЭ - карта эскизов;

МК - маршрутная карта;

НД - нормативная документация;

ТД - технологический документ (технологическая документация);

ТИ - технологическая инструкция;

ТТП - типовой технологический процесс.

4.1 Виды и назначение технологических документов, разрабатываемых с применением методов проектирования по ГОСТ 3.1119, приведены в таблице 1.

4.2 Комплектность и правила оформления комплектов документов на ЕТП - по ГОСТ 3.1119.

4.3 Комплектность зависит:

- от типа производства по ГОСТ 14.004;

- стадии разработки документов по ГОСТ 3.1102;

- степени детализации описания технологических процессов, установленных по ГОСТ 3.1119 и ГОСТ 3.1121;

- применяемых технологических методов изготовления.

4.4 Комплектность документов на процессы получения покрытий, включая аддитивное производство, следует устанавливать применительно к условиям каждого предприятия (организации) с учетом требований ГОСТ 3.1119 и ГОСТ 3.1121.

5.1 КТТП следует составлять по формам 1, 1а, ВТП - по формам 2, 2а, 3, 3а (таблица 1). Формы электронной технологической документации состоят из двух частей: реквизитной и содержательной по ГОСТ 2.001, ГОСТ 2.051, ГОСТ 3.1103.

5.2 Реквизитная часть (основная надпись) в формах по 5.1 предназначена для оформления блока адресной информации в электронном технологическом документе по процессу нанесения покрытия.

5.3 Основные надписи форм 1 и 1а КТТП, 2 и 2а, 3 и 3а ВТП следует оформлять по ГОСТ 3.1103, 3.1129, 3.1130 и в соответствии с таблицей 2.

5.4 Графы содержательной части по формам 1, 1а КТТП, 2, 2а, 3, 3а ВТП следует заполнять в соответствии с таблицей 3 и стандартами организаций с привязкой к соответствующим служебным символам строк в соответствии с таблицей 4.

--------------------------------

<1> В соответствии с классификаторами, действующими на территории стран - участниц ЕАЭС.

5.5 Графы содержательной части по формам 1, 1а КТТП, 3, 3а ВТП следует заполнять и оформлять в соответствии с таблицами 3, 4 и требованиями стандартов организации. Допускается вводить дополнительные реквизиты и информацию, не предусмотренные формами ЕСТД, согласно требованиям стандартов организации. Номенклатуру таких реквизитов и правила выполнения устанавливают в стандартах организации. Для документации на изделия, разрабатываемые по заказу Министерства обороны, номенклатуру дополнительных реквизитов и документов согласуют с заказчиком (представителем заказчика). Графы форм КТТП и ВТП следует заполнять построчно с привязкой к соответствующим служебным символам строк, указанным в таблице 4.

5.6 Допускается вводить в формы 1, 1а, 2, 2а, 3, 3а дополнительные строки для указания информации о содержании операции (перехода) и применяемой при выполнении операции технологической оснастке с привязкой к служебным символам "О" и "Т" соответственно.

5.7 Допускается указывать технические требования в виде текстовой информации в строках с привязкой к служебному символу "О".

5.8 В форме КТТП получения покрытий установлена строка со служебным символом "Р", в графы которой записывают информацию о режимах получения покрытий.

5.8.1 В зависимости от вида покрытий или метода их получения в форму КТТП необходимо включать следующие строки:

- Р1 (рисунок 1) - для электрохимических, химических, лакокрасочных, полимерных, стеклоэмалевых покрытий, а также износостойких покрытий, получаемых ионно-плазменным методом;

- Р2 (рисунок 2) - для износостойких покрытий, получаемых детонационным напылением.

5.8.2 При включении строки Р1 форме КТТП следует присваивать номера 1, 1а и наименование: "КТТП электрохимических, химических, лакокрасочных, полимерных, стеклоэмалевых покрытий и износостойких покрытий, получаемых ионно-плазменным методом". Допускается указывать один вид покрытия, например "КТТП полимерного покрытия".

5.8.3 При включении строки Р2 форме КТТП следует присваивать номера 2, 2а и наименование: "КТТП износостойких покрытий, получаемых детонационным напылением".

5.9 В формах ВТП получения покрытий установлена графа 54, в которой записывают информацию о режимах получения покрытий в соответствии с таблицей 3, например "I", "Время". При этом ВТП присваивают соответствующее наименование, например "ВТП получения лакокрасочных покрытий".

5.10 При оформлении форм документов на износостойкие покрытия, получаемые другими методами (кроме ионно-плазменного и детонационного напыления), а также на другие виды покрытий допускается вводить в строку "Р" КТТП и графу 54 ВТП соответствующую информацию, устанавливаемую отраслевыми НД.

5.11 При разработке ЕТП на формах МК оформление выполняют по ГОСТ 3.1118. Допускается вводить в формы МК дополнительные графы для указания обозначений данных, используемых при выполнении операций получения покрытий, по технологическим режимам с привязкой к служебному символу "Р", по характеристикам покрытий и по обрабатываемым деталям с привязкой к служебному символу "И" в соответствии с формами КТТП, ВТП, например "I", "Давление", "КУП", "КДА", "К сл.", вносить дополнительные графы для указания "Вязкости", "Фракции", "Конц." и "Плотности" после текста описания содержания операции (перехода), не внося соответствующую информацию, относящуюся к графам "ОПП"; "ЕН"; "КИ".

5.12 Допускается применять формы ВТП/КТИ при условии их разработки на деталь одного обозначения, подвергаемую одному или нескольким видам покрытий по одному ТТП (ГТП). В этом случае переменные данные записывают в технологической последовательности выполнения процесса и видов получения покрытий на одной форме ВТП/КТИ на отдельных строках. При применении формы ВТП/КТИ допускается взамен карты эскизов выполнять графические изображения изделий (деталей, сборочных единиц) или технологических установок непосредственно в нижней зоне поля документа.

5.13 Примеры оформления форм КТТП и ВТП приведены в приложениях А и Б.

6.1 При визуализации (отображении) ТД на электронном устройстве (например, экране дисплея) или печати его на бумажном носителе с элементами оформления в соответствии с требованиями стандартов ЕСТД в графах форм блоков (номера граф показаны в круглых скобках приложения В) указывают значения реквизитов или атрибутов в соответствии с таблицей 2 и ГОСТ 3.1103.

6.2 В графе (6) блоки Б1 по ГОСТ 3.1103:

6.2.1 Наименование изделия по основному конструкторскому документу (для документов, разрабатываемых на единичный технологический процесс (операцию) или отдельные виды документов (МК, ВМ, ВТД, ВТМ, ВТП, ВУН, ТИ).

Примечание - Пример использования ВТД приведен в приложении Г.

6.2.2 Наименование группы изделий (деталей, сборочных единиц), характеризующихся общностью конструктивных признаков, например "валы", "втулки", "зубчатые колеса" и т.д. (для типового технологического процесса (операции).

6.2.3 Наименования применяемого технологического процесса нанесения покрытий: термические (наплавка: электродуговая, плазменно-дуговая, газопламенная, электрошлаковая, индукционная, лазерная, электронно-лучевая); термомеханические (напыление - газопламенное, плазменно-дуговое, индукционное, детонационное, металлизация - электродуговая, газопламенная, плазменно-дуговая, электроконтактная наварка, механо-термическое формирование - фрикционное, электроконтактное); адгезионные (гальваника - хромирование, никелирование, железнение, цинкование, меднение, алюминирование, свинцевание, оловянирование, кобальтирование, фосфатирование (операция технологического процесса); покрытия драгоценными и редкими металлами, покрытия сплавами металлов, оксидные покрытия.

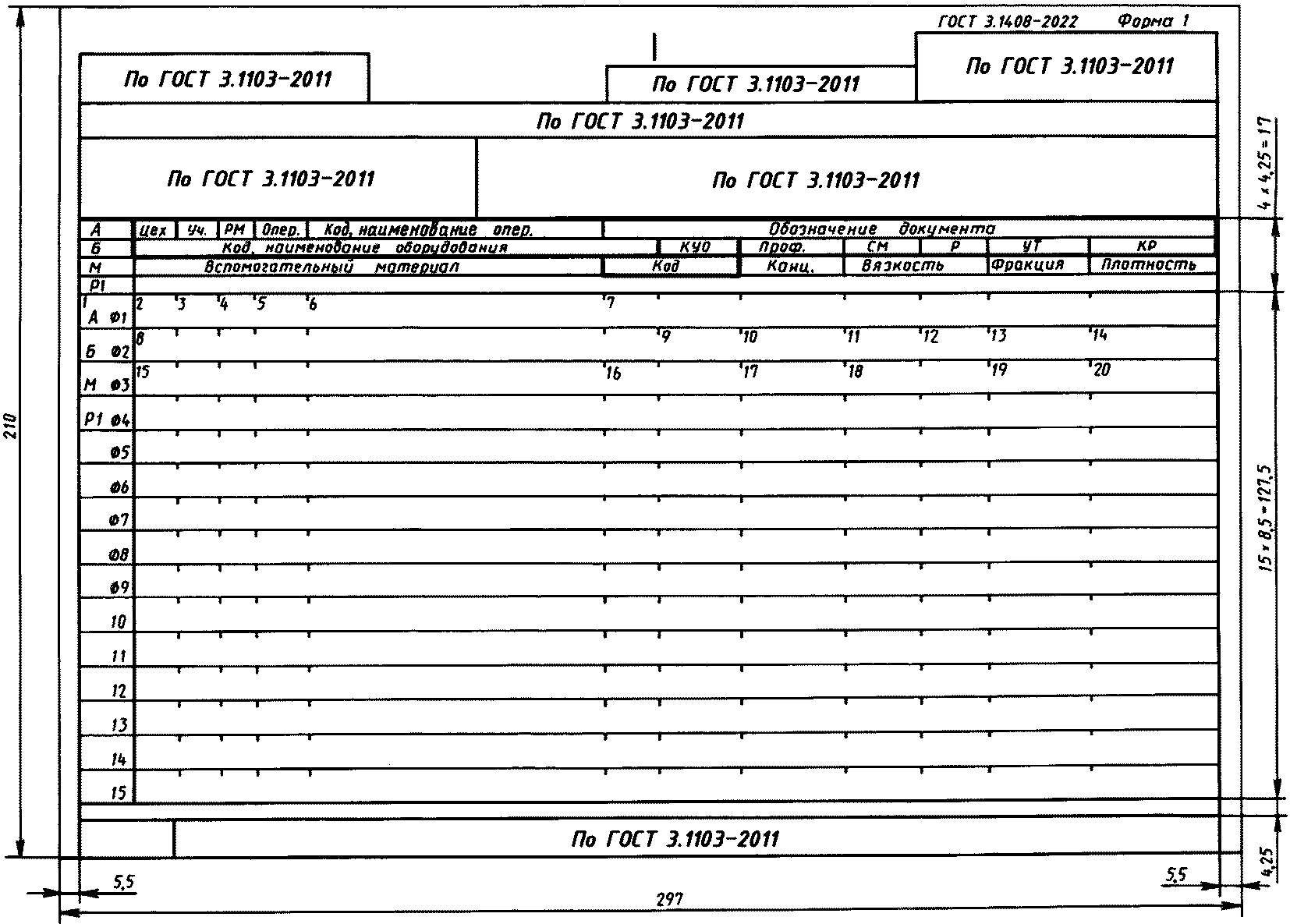

А.1 Карта типового (группового) технологического процесса получения защитных, защитно-декоративных покрытий и износостойких покрытий, получаемых ионно-плазменным методом (первый или заглавный лист), представлена на рисунке А.1.

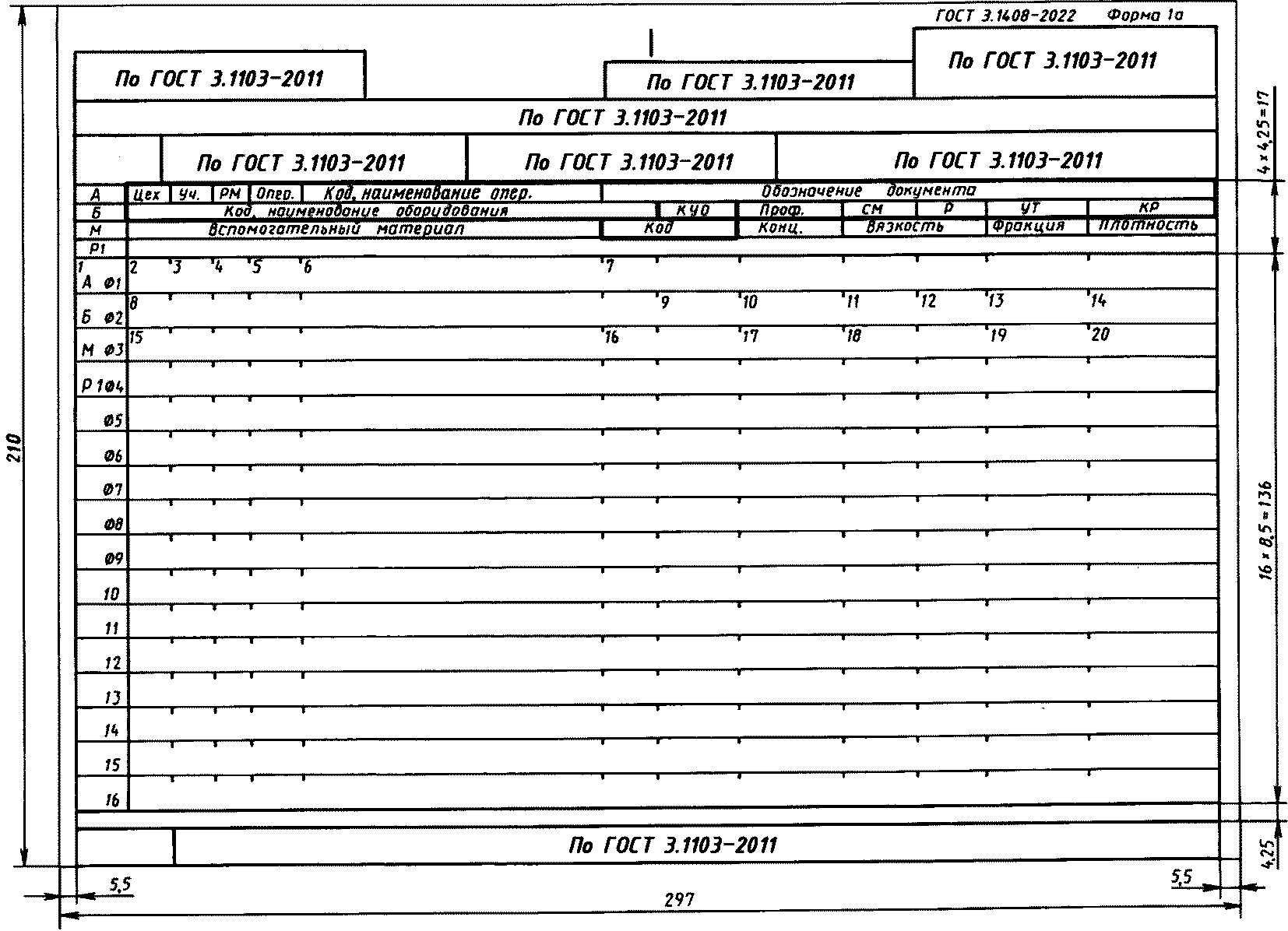

А.2 Карта типового (группового) технологического процесса получения защитных, защитно-декоративных покрытий и износостойких покрытий, получаемых ионно-плазменным методом (последующие листы), представлена на рисунке А.2.

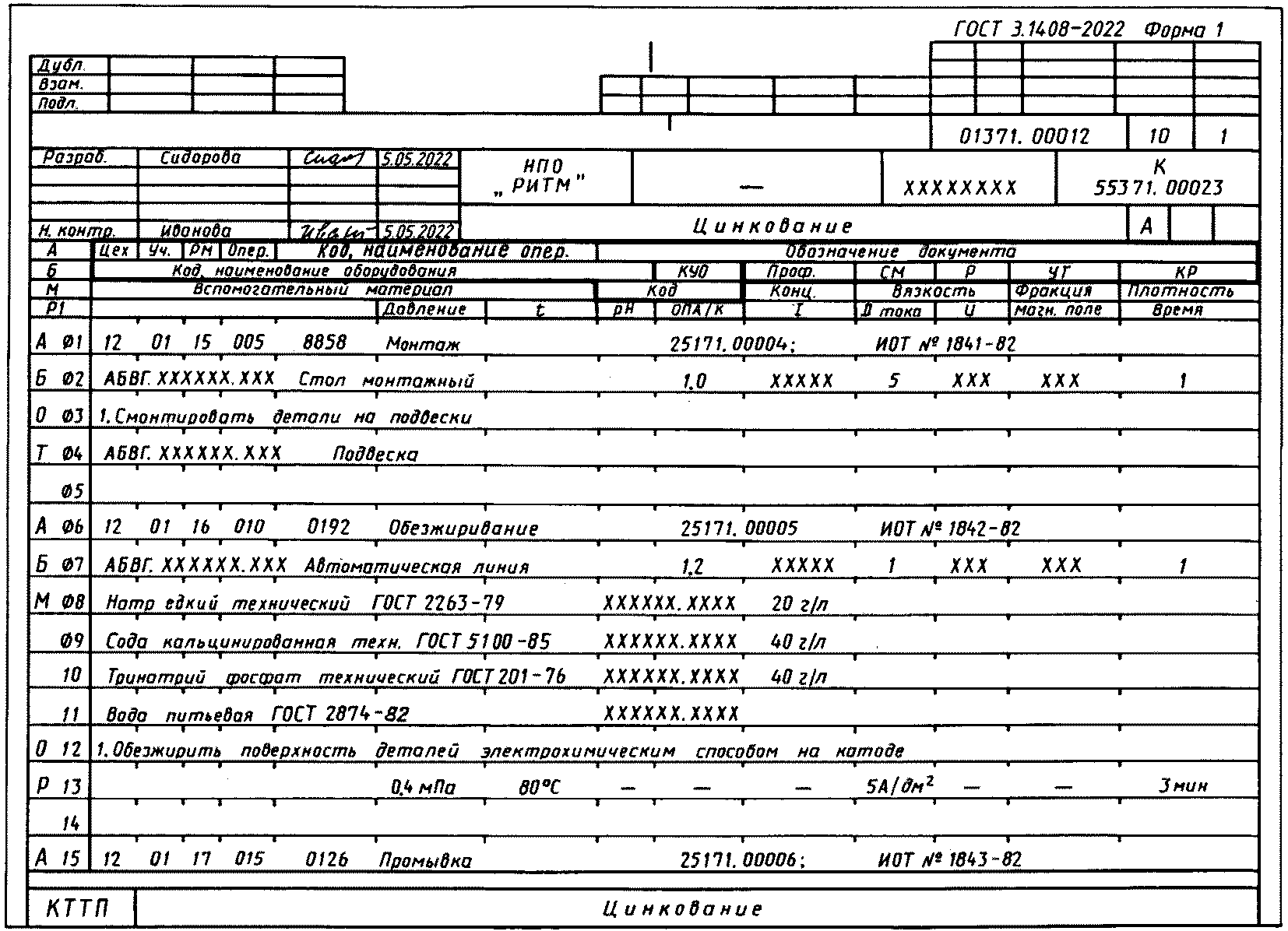

А.3 Пример оформления КТТП И ГТП получения электрохимического покрытия представлен на рисунке А.3.

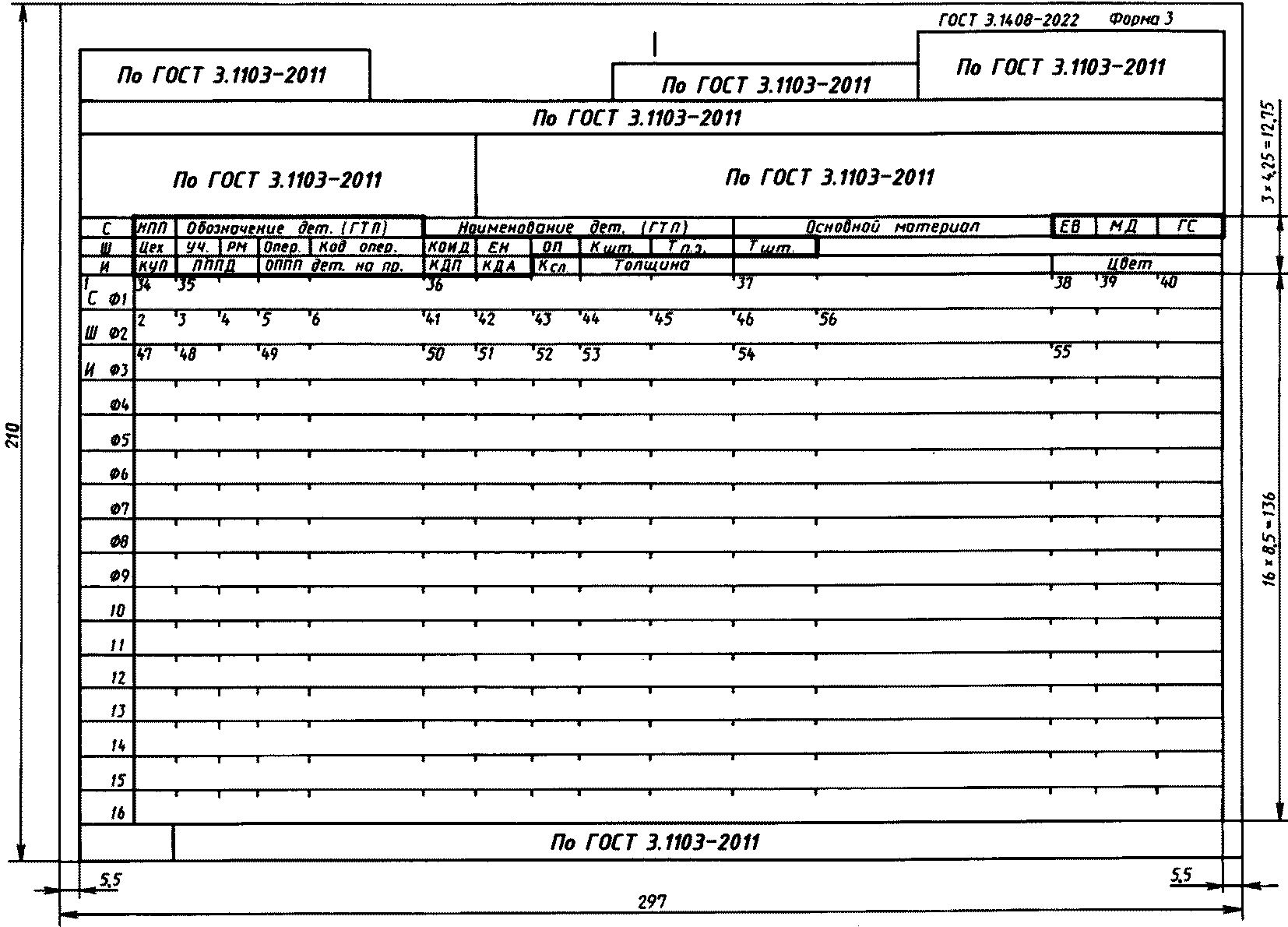

Б.1 Ведомость деталей (сборочных единиц) к типовому (групповому) технологическому процессу получения покрытий (первый или заглавный лист) представлена на рисунке Б.1.

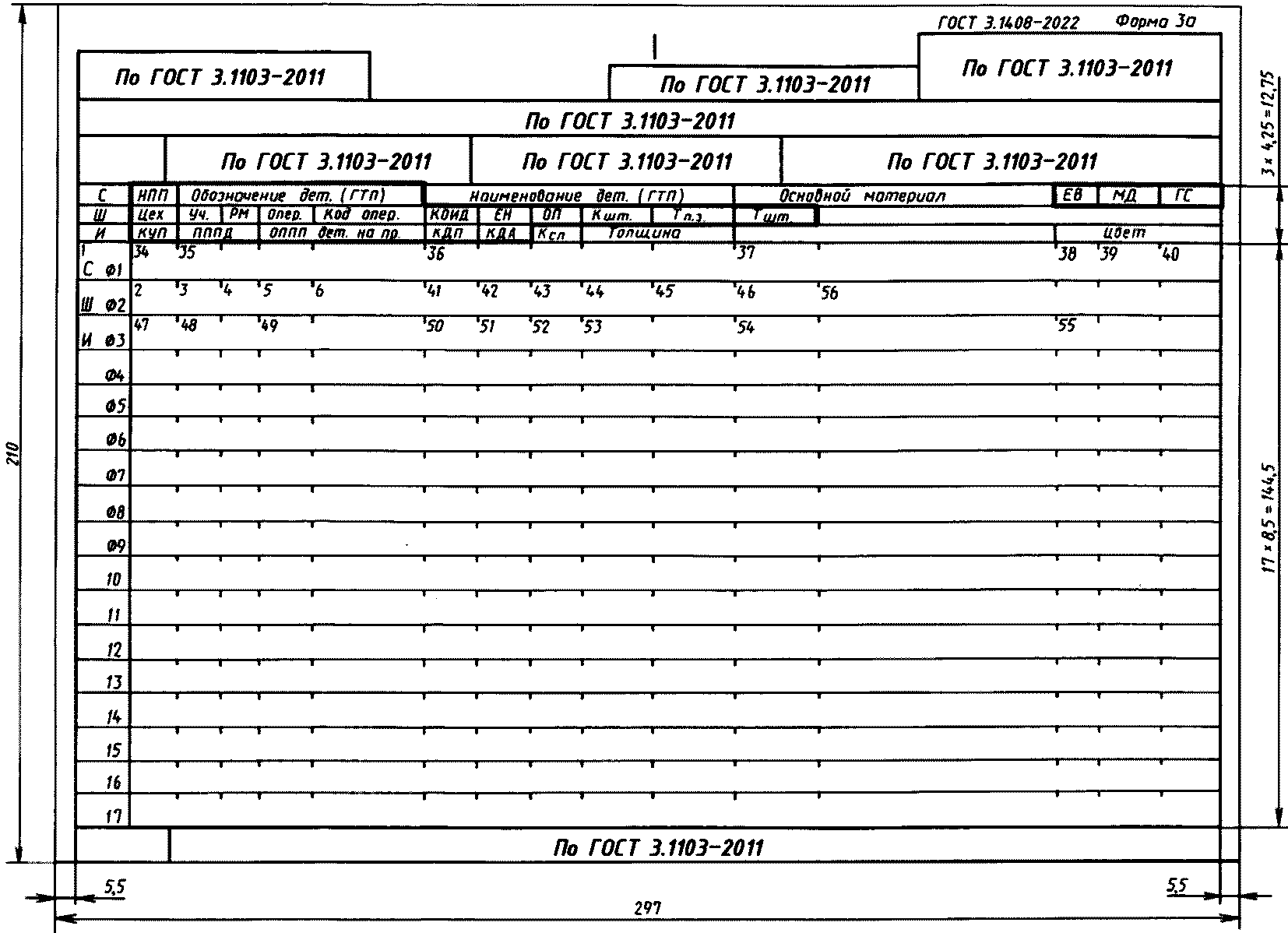

Б.2 Ведомость деталей (сборочных единиц) к типовому (групповому) технологическому процессу получения покрытий (последующие листы) представлена на рисунке Б.2.

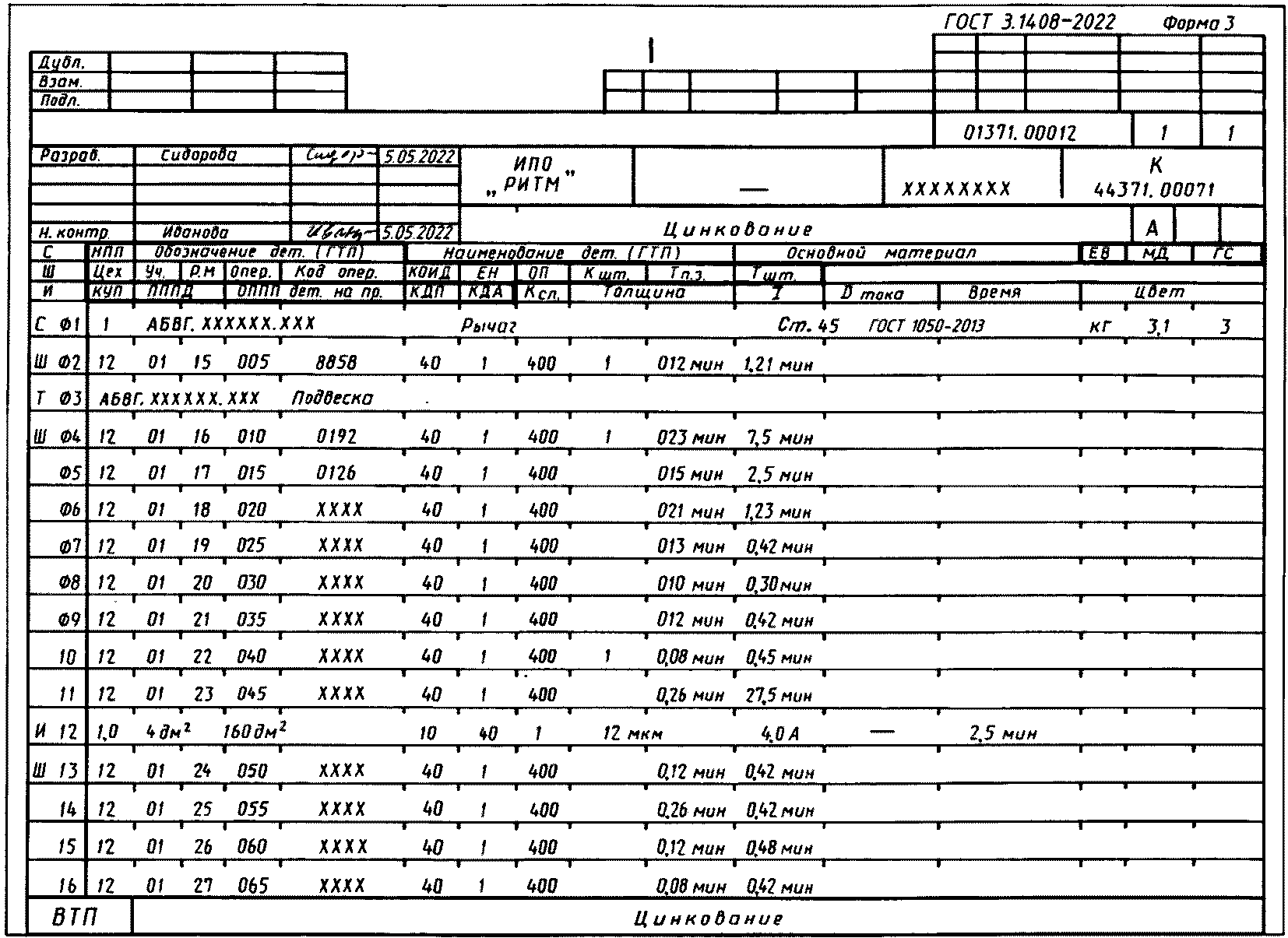

Б.3 Пример оформления ВТП и ГТП получения электрохимического покрытия представлен на рисунке Б.3.

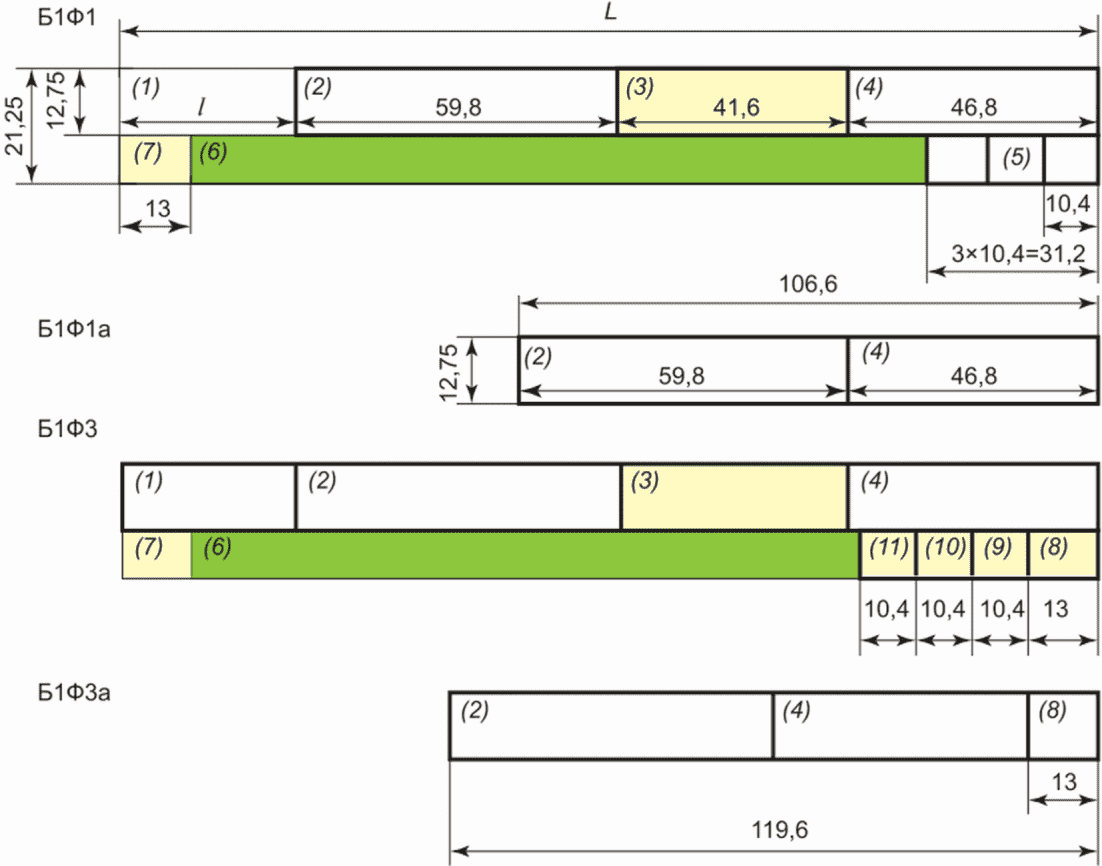

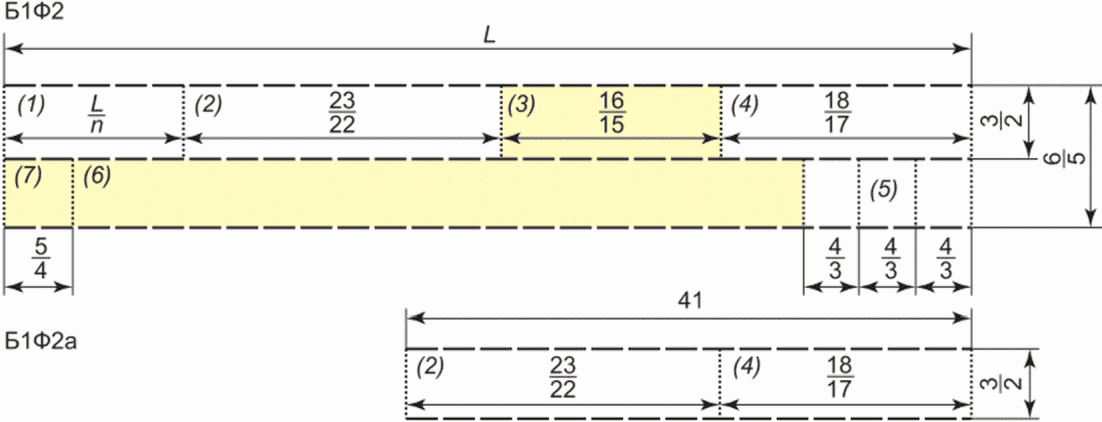

В.1 Блоки основной надписи, применяемые при использовании графических печатающих устройств вывода ЭВМ (ГОСТ 2.004, ГОСТ 3.1103), указаны на рисунках В.1, В.2.

Г.1 При разработке ГТП и ТТП в целях оптимизации поиска необходимой информации по каждой обрабатываемой детали рекомендуется применять ВТД в условиях входимости большой группы обрабатываемых деталей. В этом случае рекомендуется разрабатывать ВТД на каждое изделие. Порядок расположения документов в комплекте ГТП (ТТП) показан на рисунке Г.1.

Примечание - На первом уровне ВТД выполняет роль указателя ВТД, специализированных по каждому изделию, на втором - роль указателя состава деталей, входящих в изделие одного обозначения. Порядок поиска информации и хранения документов осуществляют в указанной последовательности.
