"ГОСТ 15589-70. Межгосударственный стандарт. Болты с шестигранной головкой класса точности C. Конструкция и размеры"

(утв. и введен в действие Постановлением Госстандарта СССР от 04.03.1970 N 270)

(ред. от 01.07.1995)

"ГОСТ 15589-70. Межгосударственный стандарт. Болты с шестигранной головкой класса точности C. Конструкция и размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 04.03.1970 N 270)
(ред. от 01.07.1995)

Оглавление

ГОСТ 15589-70. Межгосударственный стандарт. Болты с шестигранной головкой класса точности C. Конструкция и размеры

Информационные данные

Приложение 1. Масса болтов (исполнение 1)

Приложение 2. Дополнительные требования, отражающие потребности народного хозяйства

Утвержден и введен в действие

Постановлением Комитета стандартов,

мер и измерительных приборов

при Совете Министров СССР

от 4 марта 1970 г. N 270

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ КЛАССА ТОЧНОСТИ C

КОНСТРУКЦИЯ И РАЗМЕРЫ

Hexagon bolts product grade C.

Construction and dimensions

ГОСТ 15589-70

Список изменяющих документов

(в ред. Изменения N 2, утв. в феврале 1974 г.,

Изменения N 3, утв. в марте 1981 г.,

Изменения N 4, утв. в марте 1985 г.,

Изменения N 5, утв. в марте 1989 г.,

Изменения N 6, утв. в июле 1995 г.)

Группа Г31

МКС 21.060.10

ОКП 12 8200

Дата введения

1 января 1972 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством черной металлургии СССР.

2. Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 04.03.1970 N 270.

3. Стандарт полностью соответствует СТ СЭВ 4729-84.

4. Введен впервые.

5. Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана ссылка ? Номер пункта

??????????????????????????????????????????????????????????????????

ГОСТ 1759.0-87 ? 5

ГОСТ 1759.1-82 ? 3б

ГОСТ 1759.2-82 ? 3в

ГОСТ 1759.4-87 ? 5

ГОСТ 12414-94 ? 3

ГОСТ 24670-81 ? 3а

ГОСТ 24705-2004 ? 3

ГОСТ 27148-86 ? 3

6. Ограничение срока действия снято по Протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94).

7. Издание (февраль 2010 г.) с Изменениями N 2, 3, 4, 5, 6, утвержденными в феврале 1974 г., марте 1981 г., марте 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 6-85, 6-89, 9-95).

1. Настоящий стандарт распространяется на болты с шестигранной головкой класса точности C с диаметром резьбы от 6 до 48 мм.

(Измененная редакция, Изм. N 4, 5).

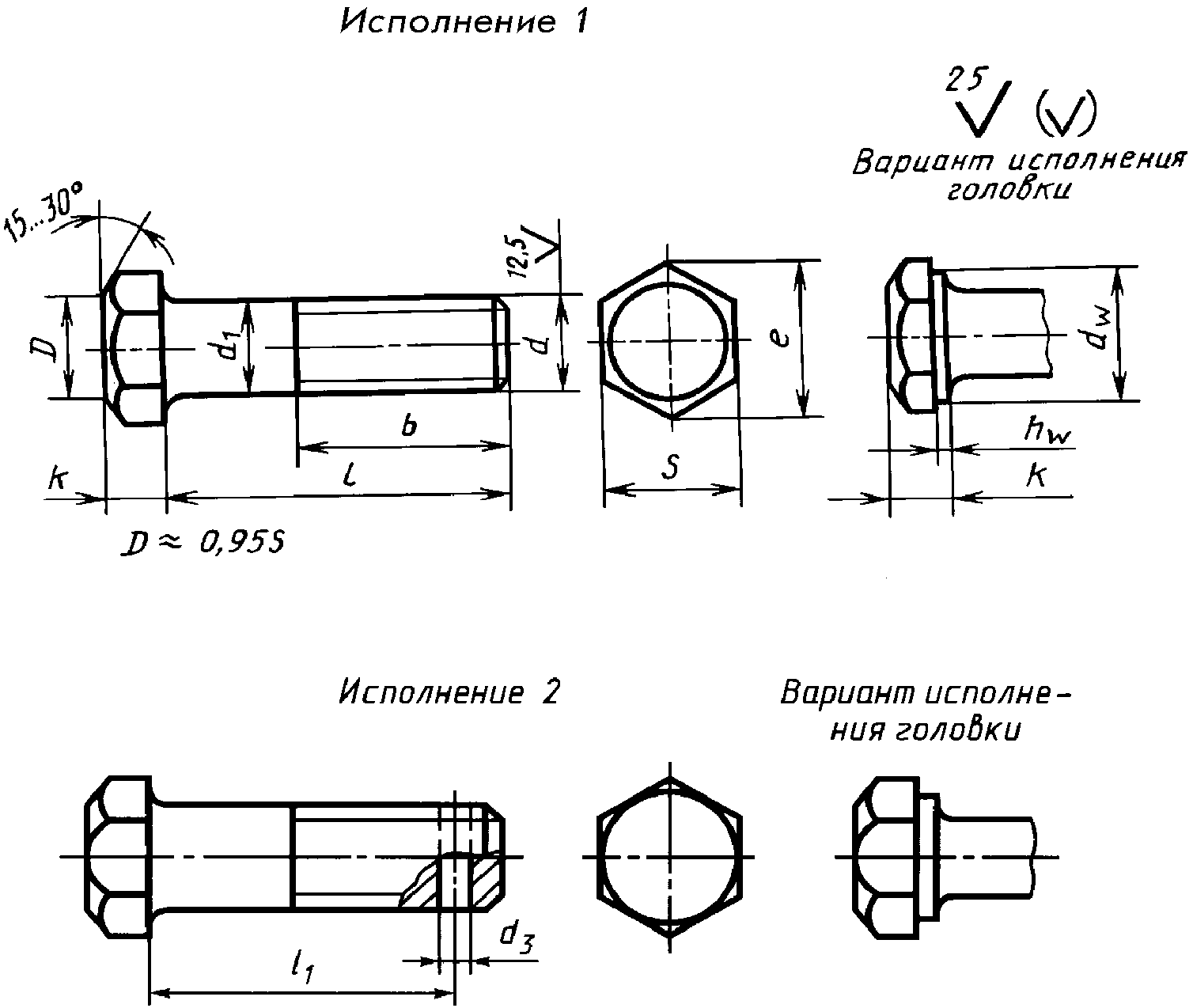

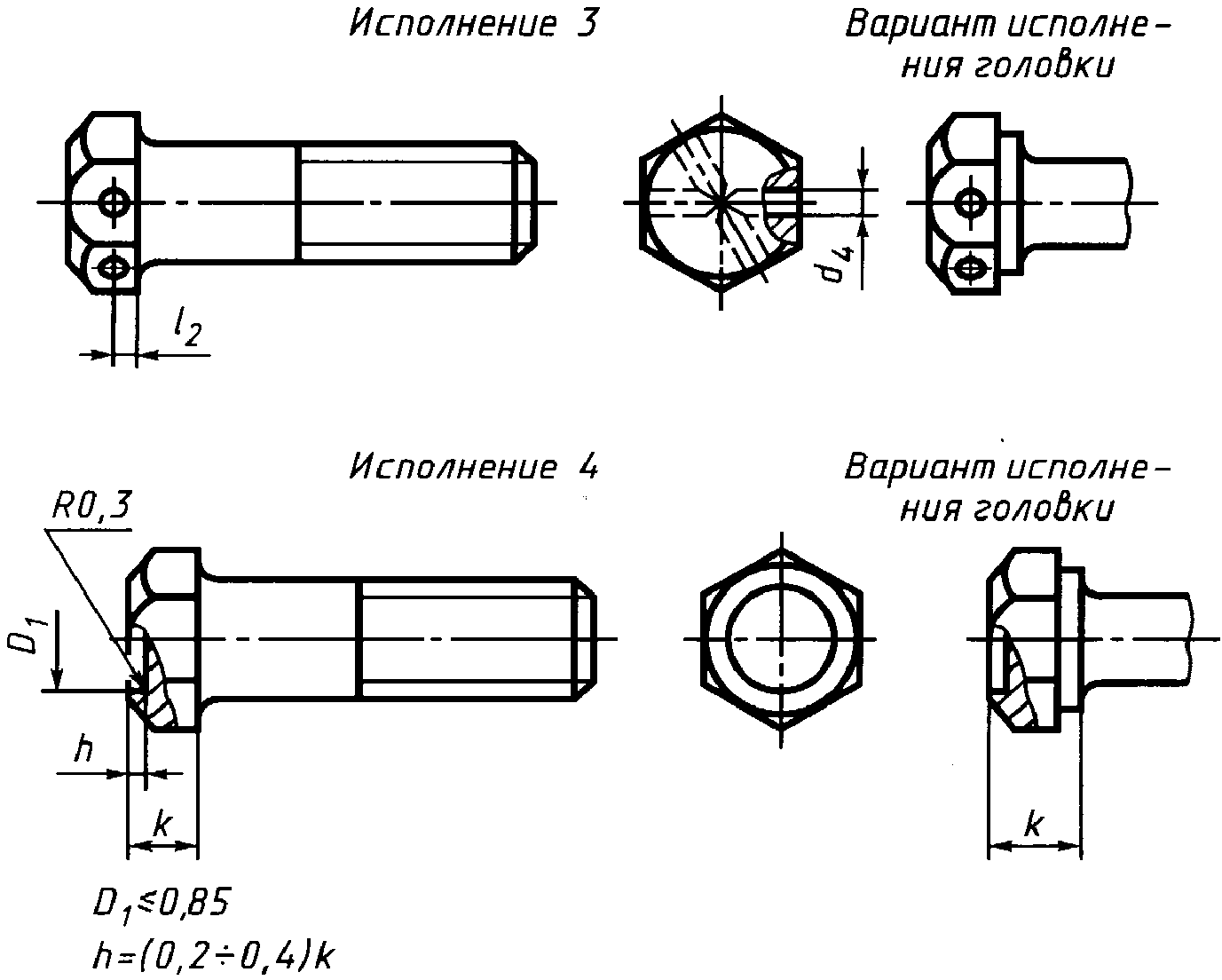

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1, 2.

(Измененная редакция, Изм. N 2 - 6).

Таблица 1

мм

?????????????????????????????????????????????????????????????????????????????????????????????

Номинальный ? 6 ? 8 ? 10 ? 12 ?(14)? 16 ?(18)? 20 ?(22)? 24 ?(27)? 30 ? 36 ? 42 ? 48

диаметр резьбы d ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?????????????????????????????????????????????????????????????????????????????????????????????

Шаг резьбы ? 1 ?1,25?1,5 ?1,75? 2 ? 2,5 ? 3 ?3,5 ? 4 ?4,5 ? 5

?????????????????????????????????????????????????????????????????????????????????????????????

Диаметр стержня ? 6 ? 8 ? 10 ? 12 ? 14 ? 16 ? 18 ? 20 ? 22 ? 24 ? 27 ? 30 ? 36 ? 42 ? 48

d ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

1 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?????????????????????????????????????????????????????????????????????????????????????????????

Размер "под ключ"? 10 ? 13 ? 16 ? 18 ? 21 ? 24 ? 27 ? 30 ? 34 ? 36 ? 41 ? 46 ? 55 ? 65 ? 75

S ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?????????????????????????????????????????????????????????????????????????????????????????????

Высота головки k ?4,0 ?5,3 ?6,4 ?7,5 ?8,8 ?10,0?12,0?12,5?14,0?15,0?17,0?18,7?22,5?26,0?30,0

?????????????????????????????????????????????????????????????????????????????????????????????

Диаметр описанной?10,9?14,2?17,6?19,9?22,8?26,2?29,6?33,0?37,3?39,6?45,2?50,9?60,8?71,3?82,6

окружности e, ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

не менее ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?????????????????????????????????????????????????????????????????????????????????????????????

d , не менее ?8,7 ?11,5?14,5?16,5?19,2?22,0?24,8?27,7?31,4?33,2?38,0?42,7?51,1?59,9?69,4

w ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?????????????????????????????????????????????????????????????????????????????????????????????

h ?не менее ? 0,15 ? 0,20 ? 0,25

w ?????????????????????????????????????????????????????????????????????????????????????

?не более ? 0,6 ? 0,8

?????????????????????????????????????????????????????????????????????????????????????????????

Диаметр отверстия?1,6 ?2,0 ?2,5 ? 3,2 ? 4,0 ? 5,0 ? 6,3 ? 8,0

в стержне d ? ? ? ? ? ? ? ?

3 ? ? ? ? ? ? ? ?

?????????????????????????????????????????????????????????????????????????????????????????????

Диаметр отверстия? ? ? ? ?

в головке d ? ? ? ? ?

4 ? ? ? ? ?

H15 ?2,0 ? 2,5 ? 3,2 ? 4,0 ? 5,0

?????????????????????????????????????????????????????????????????????????????????????????????

Расстояние ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

от опорной ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

поверхности ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

до оси отверстия ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

в головке l ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

js15 ?2,0 ?2,8 ?3,5 ?4,0 ?4,5 ?5,0 ?6,0 ?6,5 ?7,0 ?7,5 ?8,5 ?9,5 ?11,5?13,0?15,0

Примечания. 1. Размеры болтов, заключенные в скобки, применять не рекомендуется.

2. Допускается изготавливать болты с размерами, указанными в Приложении 2.

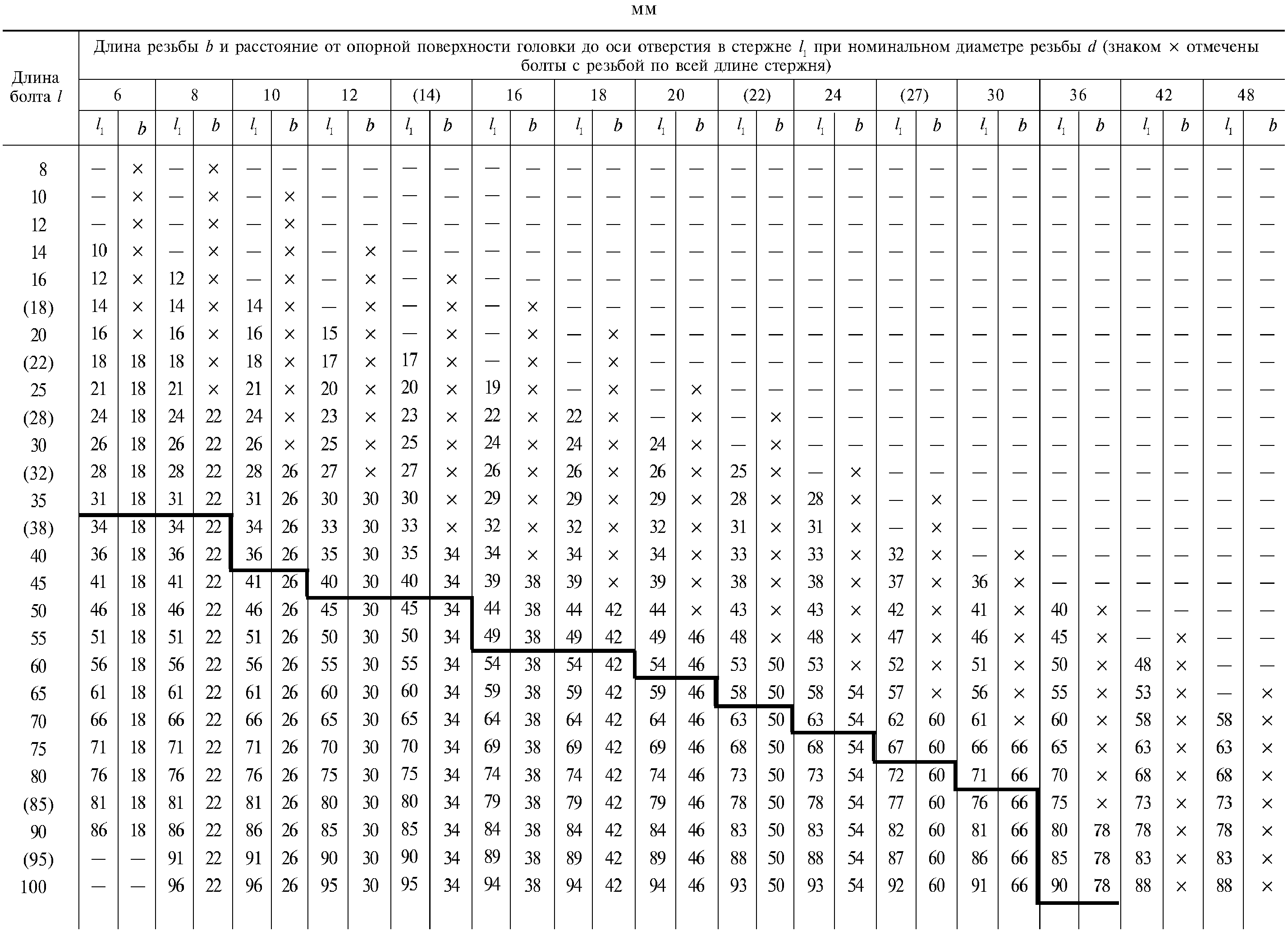

Таблица 2

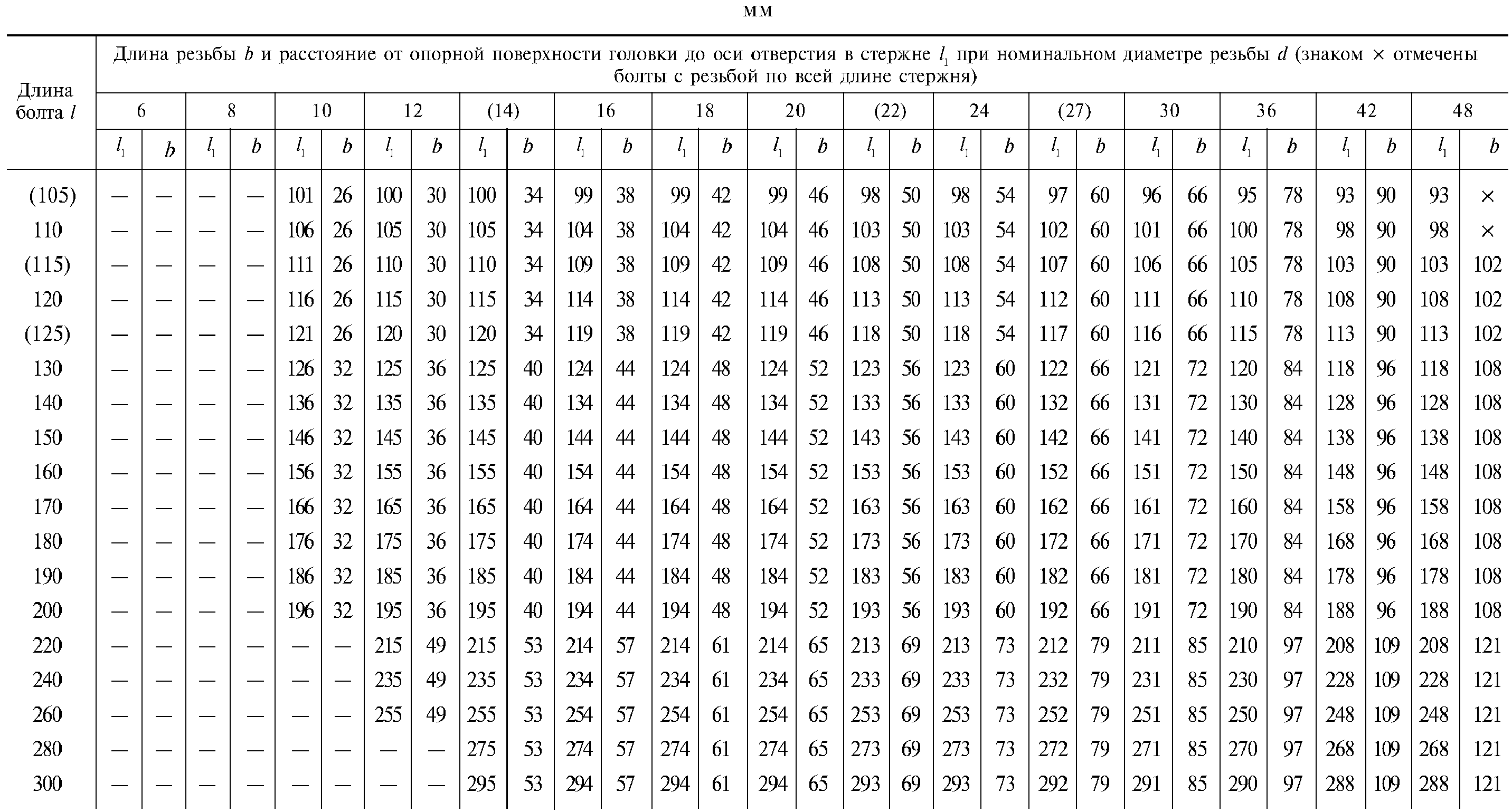

Продолжение табл. 2

Примечания. 1. Болты с размерами длин, заключенными в скобки, применять не рекомендуется.

2. Болты, для которых значения b расположены над ломаной линией, допускается изготавливать с длиной резьбы до головки.

Пример условного обозначения болта исполнения 1 с диаметром резьбы d = 12 мм, с размером "под ключ" S = 18 мм, длиной l = 60 мм, класса прочности 4.6:

Болт M12 x 60.46 (S18) ГОСТ 15589-70

То же, исполнения 2, с размером "под ключ" S = 19 мм, класса прочности 5.6:

Болт 2M12 x 60.56 ГОСТ 15589-70

3. Резьба - по ГОСТ 24705. Сбег и недорез резьбы - по ГОСТ 27148. Концы болтов - по ГОСТ 12414.

(Измененная редакция, Изм. N 5).

3а. Радиус под головкой - по ГОСТ 24670.

3б. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1.

3в. Допустимые дефекты болтов и методы контроля - по ГОСТ 1759.2.

3а - 3в. (Введены дополнительно, Изм. N 4).

4. Вариант исполнения головки устанавливает изготовитель.

5. Технические требования - по ГОСТ 1759.0 <*>.

--------------------------------

<*> На территории Российской Федерации в части маркировки действуют ГОСТ Р 52627-2006, ГОСТ Р 52628-2006.

Механические свойства болтов должны соответствовать классам прочности 3.6, 4.6, 4.8, 5.6 и 5.8 по ГОСТ 1759.4 <**>.

--------------------------------

<**> На территории Российской Федерации действует ГОСТ Р 52627-2006.

Болты поставляют без покрытия.

(Измененная редакция, Изм. N 5, 6).

5а. Допускается изготавливать болты с диаметром гладкой части стержня

, приблизительно равным среднему диаметру резьбы.

(Введен дополнительно, Изм. N 3).

5б. Допускается для нанесения знаков маркировки изготавливать болты исполнений 1 и 2 с лункой на торцевой поверхности головки с размерами, не снижающими прочность головки, при этом глубина лунки должна быть не более 0,4k.

(Введен дополнительно, Изм. N 5).

6. (Исключен, Изм. N 2).

7. Масса болтов указана в Приложении 1.

8. (Исключен, Изм. N 4).

Приложение 1

Справочное

МАССА БОЛТОВ (ИСПОЛНЕНИЕ 1)

????????????????????????????????????????????????????????????????????????????????????????????????????????

Длина? Теоретическая масса 1000 шт. болтов, кг ~=, при номинальном диаметре резьбы d, мм

болта???????????????????????????????????????????????????????????????????????????????????????????????????

l, мм? 6 ? 8 ? 10 ? 12 ? 14 ? 16 ? 18 ? 20 ? 22 ? 24 ? 27 ? 30 ? 36 ? 42 ? 48

????????????????????????????????????????????????????????????????????????????????????????????????????????

8 ? 4,306? 8,668? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -

10 ? 4,712? 9,394? 16,68? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -

12 ? 5,118?10,120? 17,82? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -

14 ? 5,524?10,850? 18,96? 27,89? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -

16 ? 5,930?11,570? 20,10? 29,48? 43,98? - ? - ? - ? - ? - ? - ? - ? - ? - ? -

18 ? 6,336?12,300? 21,23? 31,12? 46,21? 65,54? - ? - ? - ? - ? - ? - ? - ? - ? -

20 ? 6,742?13,020? 22,37? 32,76? 48,45? 68,49? 95,81? - ? - ? - ? - ? - ? - ? - ? -

22 ? 7,204?13,520? 23,51? 34,40? 50,69? 71,44? 99,52? - ? - ? - ? - ? - ? - ? - ? -

25 ? 7,871?14,840? 25,22? 36,86? 54,05? 75,87?105,10?133,3? - ? - ? - ? - ? - ? - ? -

28 ? 8,537?16,330? 26,92? 39,32? 57,40? 80,29?110,60?140,2? - ? - ? - ? - ? - ? - ? -

30 ? 8,981?17,120? 28,52? 40,96? 59,64? 83,24?114,30?144,8?193,0? - ? - ? - ? - ? - ? -

32 ? 9,426?17,910? 29,43? 42,59? 61,87? 86,19?118,00?149,4?198,6? 237,0? - ? - ? - ? - ? -

35 ?10,090?19,090? 31,28? 45,34? 65,24? 90,62?123,60?156,3?207,0? 246,0? 340,6? - ? - ? - ? -

38 ?10,760?20,280? 33,18? 48,00? 68,59? 95,04?129,20?163,2?215,4? 256,9? 353,3? - ? - ? - ? -

40 ?11,200?21,070? 34,36? 49,78? 71,25? 97,99?132,90?167,8?221,0? 263,5? 361,8? 474,8? - ? - ? -

45 ?12,310?23,040? 37,45? 54,22? 77,30?105,70?142,10?179,4?235,0? 280,1? 373,0? 500,9? - ? - ? -

50 ?13,420?25,020? 40,53? 58,67? 83,35?113,60?152,40?190,9?249,0? 296,7? 404,1? 526,9? 834,5? - ? -

55 ?14,530?26,990? 43,62? 63,11? 89,39?121,50?162,40?203,7?263,1? 313,3? 425,3? 553,0? 872,1?1304? -

60 ?15,640?28,970? 46,70? 67,55? 95,44?129,40?172,40?216,0?278,9? 329,9? 446,5? 579,0? 909,8?1356? -

65 ?16,760?30,940? 49,79? 71,99?101,50?137,30?182,40?228,4?293,8? 348,8? 467,7? 605,1? 947,4?1407?2009

70 ?17,870?32,910? 52,87? 76,44?107,50?145,20?192,40?240,7?308,8? 366,5? 491,1? 631,1? 985,0?1458?2076

75 ?18,980?34,890? 55,96? 80,88?113,60?153,10?202,40?253,0?323,7? 384,3? 513,6? 659,7?1023,0?1509?2143

80 ?20,090?36,860? 59,04? 85,33?119,60?161,00?212,40?265,0?338,6? 402,1? 536,1? 687,5?1061,0?1561?2211

85 ?21,200?38,840? 62,13? 89,77?125,70?168,90?222,40?277,7?353,6? 419,8? 558,6? 715,2?1098,0?1612?2278

90 ?22,310?40,810? 65,21? 94,20?131,70?176,80?232,40?290,1?368,5? 437,6? 581,0? 743,0?1141,0?1663?2345

95 ? - ?42,790? 68,30? 98,64?137,80?184,70?242,40?302,4?383,4? 455,4? 603,5? 770,8?1181,0?1715?2412

100 ? - ?44,760? 71,38?103,10?143,80?192,60?252,40?314,7?398,3? 473,2? 626,0? 798,5?1221,0?1766?2479

105 ? - ? - ? 74,47?107,50?149,90?200,50?262,40?327,1?413,3? 490,9? 648,5? 826,3?1261,0?1826?2546

110 ? - ? - ? 77,55?112,00?155,90?208,40?272,30?339,4?428,2? 508,7? 671,0? 854,1?1301,0?1880?2614

115 ? - ? - ? 80,63?116,40?162,00?216,30?282,30?351,8?443,1? 526,5? 693,5? 881,8?1341,0?1934?2690

120 ? - ? - ? 83,72?120,90?168,00?224,20?292,30?364,1?458,1? 544,2? 716,0? 909,6?1381,0?1989?2760

125 ? - ? - ? 86,80?125,30?174,00?232,10?302,30?376,4?473,0? 562,0? 738,5? 937,4?1421,0?2043?2831

130 ? - ? - ? 89,89?129,70?180,10?240,00?312,30?388,8?487,9? 579,8? 761,0? 965,2?1461,0?2098?2903

140 ? - ? - ? 96,06?138,60?192,20?255,80?332,30?413,5?517,8? 615,3? 806,0?1021,0?1541,0?2207?3045

150 ? - ? - ?102,18?147,50?204,30?271,60?352,30?438,1?547,6? 650,8? 850,1?1076,0?1621,0?2315?3187

160 ? - ? - ?108,38?156,40?216,40?287,40?372,30?462,8?577,5? 686,4? 895,9?1132,0?1701,0?2424?3329

170 ? - ? - ?114,58?165,30?228,50?303,20?392,30?487,5?607,4? 721,9? 940,9?1188,0?1780,0?2533?3471

180 ? - ? - ?120,68?174,20?240,60?319,00?412,30?512,2?637,2? 757,5? 985,9?1243,0?1860,0?2642?3614

190 ? - ? - ?126,88?183,10?252,70?333,80?432,30?536,9?667,1? 793,0?1031,0?1299,0?1940,0?2751?3756

200 ? - ? - ?133,08?191,90?264,70?350,60?452,20?561,5?697,0? 828,6?1076,0?1354,0?2020,0?2860?3898

220 ? - ? - ? - ?209,70?228,90?382,20?492,20?610,9?756,7? 899,6?1166,0?1465,0?2180,0?3077?4182

240 ? - ? - ? - ?227,50?313,10?413,80?532,20?660,3?816,4? 970,8?1256,0?1576,0?2340,0?3295?4466

260 ? - ? - ? - ?245,20?337,60?445,40?572,20?709,6?876,1?1042,0?1346,0?1687,0?2500,0?3513?4751

280 ? - ? - ? - ? - ?361,50?476,90?612,20?759,0?935,9?1113,0?1436,0?1798,0?2660,0?3730?5035

300 ? - ? - ? - ? - ?385,70?508,50?652,20?808,3?995,6?1184,0?1526,0?1910,0?2820,0?3948?5319

Приложение 1. (Измененная редакция, Изм. N 5, 6).

Приложение 2

Справочное

ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ,

ОТРАЖАЮЩИЕ ПОТРЕБНОСТИ НАРОДНОГО ХОЗЯЙСТВА

Размеры в мм

???????????????????????????????????????????????????????????????????????????

Номинальный диаметр резьбы d ? 10 ? 12 ? 14 ? 22

???????????????????????????????????????????????????????????????????????????

Размер "под ключ" S ? 17 ? 19 ? 22 ? 32

???????????????????????????????????????????????????????????????????????????

Диаметр описанной окружности e, ? 18,7 ? 20,9 ? 23,9 ? 35,0

не менее ? ? ? ?

???????????????????????????????????????????????????????????????????????????

d , не менее ? 15,5 ? 17,2 ? 20,1 ? 29,5

w ? ? ? ?

???????????????????????????????????????????????????????????????????????????

Длина болта? Теоретическая ? 10 ? 18,10 ? - ? - ? -

l ? масса 1000 шт. ? 12 ? 19,24 ? - ? - ? -

? болтов ? 14 ? 20,38 ? 29,75 ? - ? -

?(исполнение 1), ? 16 ? 21,52 ? 31,34 ? 46,52 ? -

? кг ~= ? 18 ? 22,65 ? 32,98 ? 48,75 ? -

? ? 20 ? 23,79 ? 34,62 ? 50,09 ? -

? ? 22 ? 24,93 ? 36,26 ? 53,23 ? -

? ? 25 ? 26,64 ? 38,72 ? 56,59 ? -

? ? 28 ? 28,34 ? 41,18 ? 59,94 ? -

? ? 30 ? 29,48 ? 42,82 ? 62,18 ? 180,6

? ? 32 ? 30,85 ? 44,45 ? 64,41 ? 186,2

? ? 35 ? 32,70 ? 47,20 ? 67,78 ? 194,6

? ? 38 ? 34,55 ? 49,86 ? 71,13 ? 203,0

? ? 40 ? 35,78 ? 51,64 ? 73,79 ? 208,6

? ? 45 ? 38,87 ? 56,08 ? 79,84 ? 222,6

? ? 50 ? 41,95 ? 60,53 ? 85,89 ? 236,6

? ? 55 ? 45,04 ? 64,97 ? 91,93 ? 250,7

? ? 60 ? 48,12 ? 69,41 ? 97,98 ? 266,5

? ? 65 ? 51,21 ? 73,85 ? 104,00 ? 281,4

? ? 70 ? 54,29 ? 78,30 ? 110,00 ? 296,4

? ? 75 ? 57,38 ? 82,74 ? 116,10 ? 311,3

? ? 80 ? 60,46 ? 87,19 ? 122,10 ? 326,2

? ? 85 ? 63,55 ? 91,63 ? 128,20 ? 341,2

? ? 90 ? 66,63 ? 96,06 ? 134,20 ? 356,1

? ? 95 ? 69,72 ? 100,50 ? 140,30 ? 371,0

? ? 100 ? 72,80 ? 105,00 ? 146,30 ? 385,9

? ? 105 ? 75,89 ? 109,40 ? 152,40 ? 400,9

? ? 110 ? 78,97 ? 113,90 ? 158,40 ? 415,8

? ? 115 ? 82,05 ? 118,30 ? 164,50 ? 430,7

? ? 120 ? 85,14 ? 122,80 ? 170,50 ? 445,7

? ? 125 ? 88,22 ? 127,20 ? 176,50 ? 460,6

? ? 130 ? 91,31 ? 131,60 ? 182,60 ? 475,5

? ? 140 ? 97,48 ? 140,50 ? 194,70 ? 505,4

? ? 150 ? 103,60 ? 149,40 ? 206,80 ? 535,2

? ? 160 ? 109,80 ? 158,30 ? 218,90 ? 565,1

? ? 170 ? 116,00 ? 167,20 ? 231,00 ? 595,0

? ? 180 ? 122,10 ? 176,10 ? 243,10 ? 624,8

? ? 190 ? 128,30 ? 185,00 ? 255,20 ? 654,7

? ? 200 ? 134,50 ? 193,80 ? 267,20 ? 684,6

? ? 220 ? - ? 211,60 ? 291,40 ? 744,3

? ? 240 ? - ? 229,40 ? 315,60 ? 804,0

? ? 260 ? - ? 247,10 ? 339,80 ? 863,7

? ? 280 ? - ? - ? 364,00 ? 923,5

? ? 300 ? - ? - ? 388,20 ? 983,2

Приложение 2. (Введено дополнительно, Изм. N 5; измененная редакция, Изм. N 6).

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/10/gost_15128.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
