"ГОСТ 15591-70. Межгосударственный стандарт. Болты с шестигранной уменьшенной головкой класса точности C. Конструкция и размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 04.03.1970 N 270)
(ред. от 01.07.1995)

"ГОСТ 15591-70. Межгосударственный стандарт. Болты с шестигранной уменьшенной головкой класса точности C. Конструкция и размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 04.03.1970 N 270)
(ред. от 01.07.1995)


Утвержден и введен в действие
Постановлением Комитета стандартов,
мер и измерительных приборов
при Совете Министров СССР
от 4 марта 1970 г. N 270
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БОЛТЫ С ШЕСТИГРАННОЙ УМЕНЬШЕННОЙ ГОЛОВКОЙ
КЛАССА ТОЧНОСТИ C
КОНСТРУКЦИЯ И РАЗМЕРЫ
Hexagon reduced head bolts, product grade C.
Construction and dimensions
ГОСТ 15591-70
Список изменяющих документов
(в ред. Изменения N 2, утв. в феврале 1974 г.,
Изменения N 3, утв. в марте 1981 г.,
Изменения N 4, утв. в мае 1985 г.,
Изменения N 5, утв. в марте 1989 г.,
Изменения N 6, утв. в июле 1995 г.)
Группа Г31
МКС 21.060.10
ОКП 12 8200
Дата введения
1 января 1972 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством черной металлургии СССР.
2. Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 04.03.1970 N 270.
3. Введен впервые.
4. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана ссылка ? Номер пункта
??????????????????????????????????????????????????????????????????
ГОСТ 1759.0-87 ? 6
ГОСТ 1759.1-82 ? 3б
ГОСТ 1759.2-82 ? 3в
ГОСТ 1759.4-87 ? 6
ГОСТ 12414-94 ? 3
ГОСТ 24670-81 ? 3а
ГОСТ 24705-2004 ? 3
ГОСТ 27148-86 ? 3
5. Ограничение срока действия снято по Протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94).
6. Издание (февраль 2010 г.) с Изменениями N 2, 3, 4, 5, 6, утвержденными в феврале 1974 г., марте 1981 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 8-85, 6-89, 9-95).
1. Настоящий стандарт распространяется на болты с шестигранной уменьшенной головкой класса точности C с диаметром резьбы от 6 до 48 мм.
(Измененная редакция, Изм. N 4, 5).

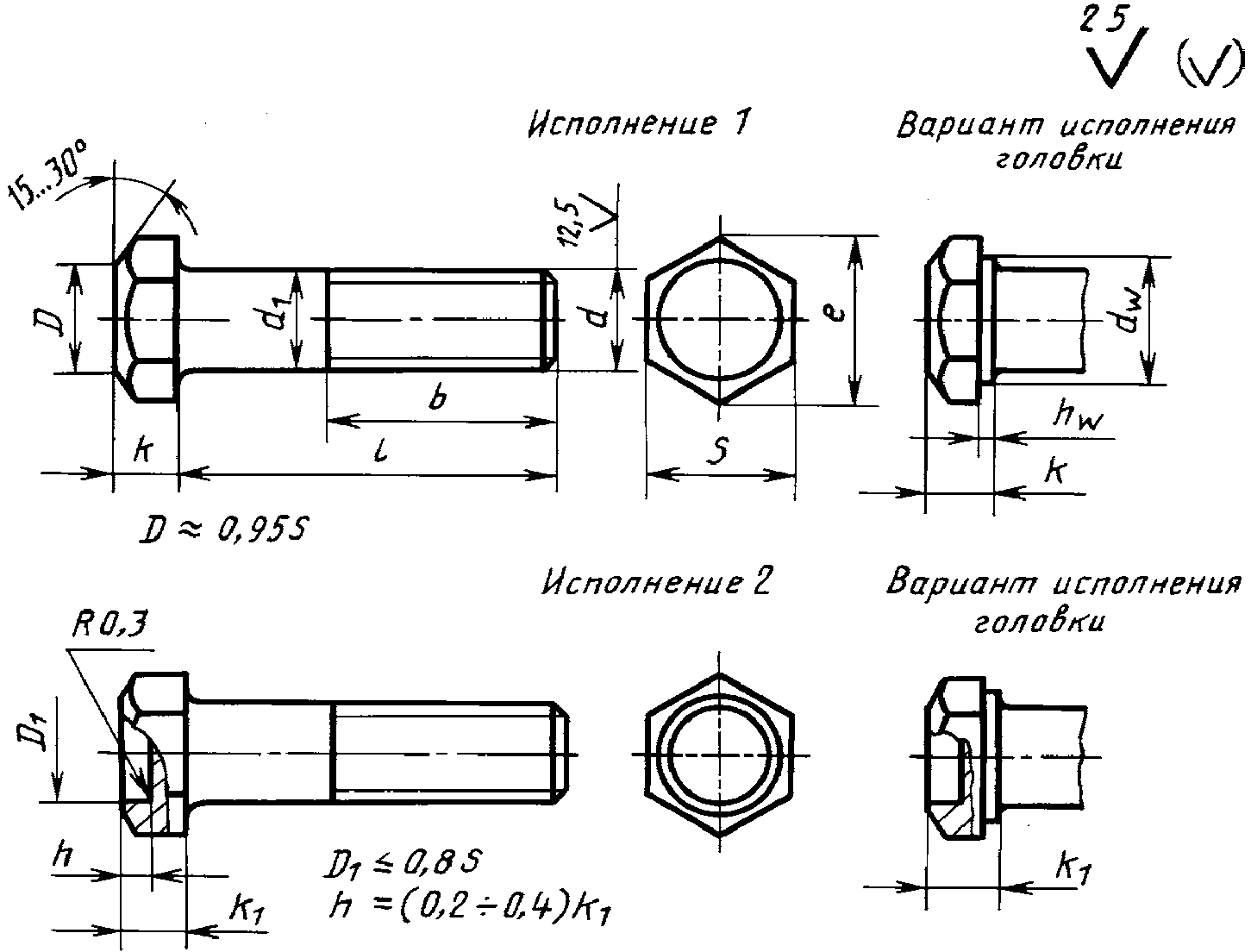

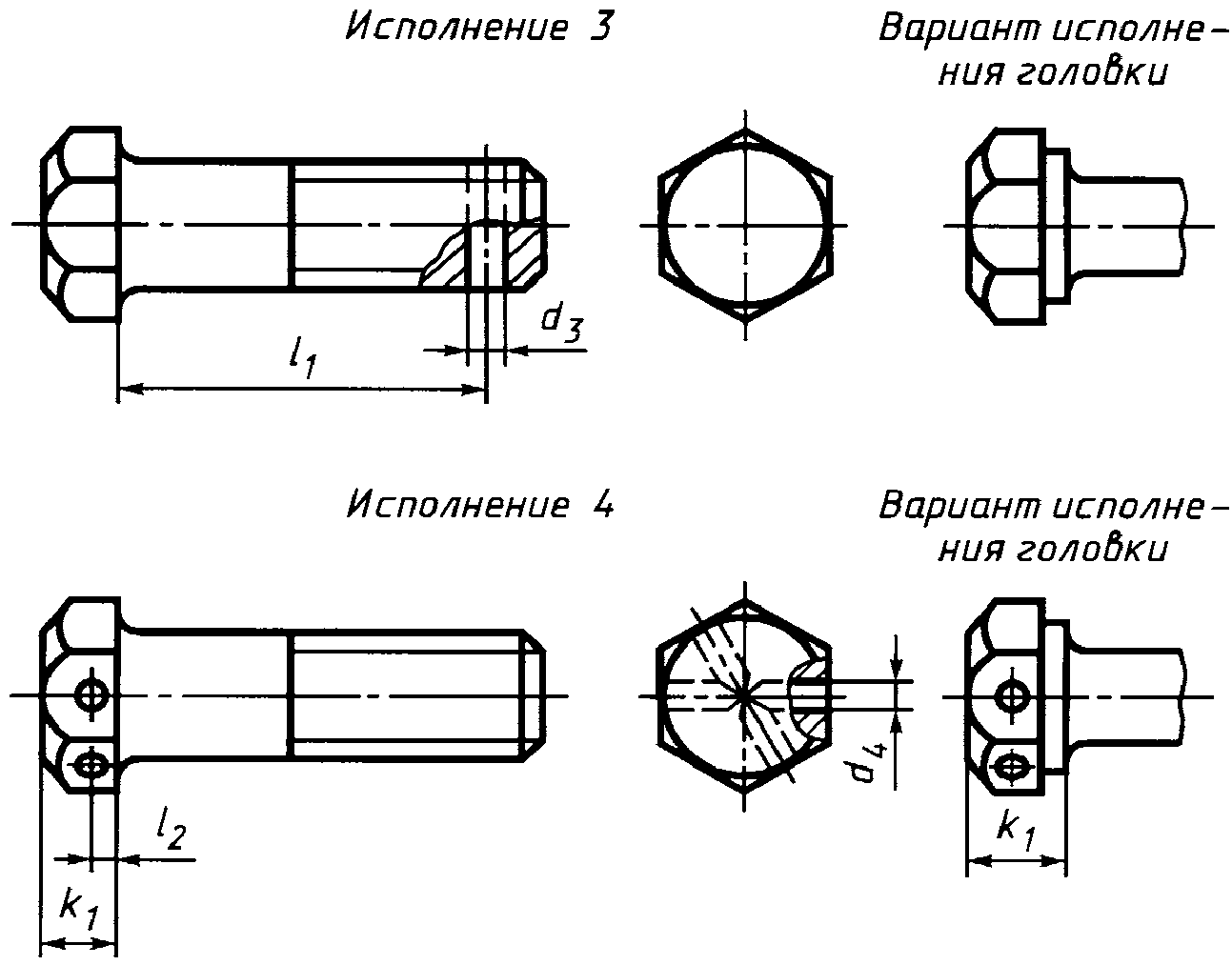

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1, 2.
Таблица 1
мм
???????????????????????????????????????????????????????????????????????????????????????????????
Номинальный диаметр ? 6 ? 8 ? 10 ? 12 ?(14)? 16 ?(18)? 20 ?(22)? 24 ?(27)? 30 ? 36 ? 42 ? 48
резьбы d ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????????????????????????
Шаг резьбы ? 1 ?1,25?1,5 ?1,75? 2 ? 2,5 ? 3 ?3,5 ? 4 ?4,5 ? 5
???????????????????????????????????????????????????????????????????????????????????????????????
Диаметр стержня d ? 6 ? 8 ? 10 ? 12 ? 14 ? 16 ? 18 ? 20 ? 22 ? 24 ? 27 ? 30 ? 36 ? 42 ? 48
1 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????????????????????????
Размер "под ключ" S? 10 ? 12 ? 14 ? 17 ? 19 ? 22 ? 24 ? 27 ? 30 ? 32 ? 36 ? 41 ? 50 ? 60 ? 70
???????????????????????????????????????????????????????????????????????????????????????????????
Высота головки k ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11 ? 12 ? 13 ? 15 ? 17 ? 20 ? 23 ? 26
???????????????????????????????????????????????????????????????????????????????????????????????
Высота головки k ?4,2 ?5,3 ?6,4 ?7,5 ?8,8 ?10,0?12,0?12,5? 14 ? 15 ? 17 ?18,7?22,5? 26 ? 30
1 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????????????????????????
Диаметр описанной ?10,9?13,1?15,3?18,7?20,9?23,9?26,2?29,6?33,0?35,0?39,6?45,2?55,4?66,4?76,9
окружности e, ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
не менее ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????????????????????????
d , не менее ?8,7 ?10,5?12,5?15,5?17,2?20,1?22,0?24,8?27,7?29,5?33,2?38,0?46,6?55,9?64,7
w ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????????????????????????
h ?не менее ? 0,15 ? 0,20 ? 0,25
w ?????????????????????????????????????????????????????????????????????????????????????
?не более ? 0,6 ? 0,8
???????????????????????????????????????????????????????????????????????????????????????????????
Диаметр отверстия ?1,6 ?2,0 ?2,5 ? 3,2 ? 4,0 ? 5,0 ? 6,3 ? 8,0
в стержне d ? ? ? ? ? ? ? ?
3 ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????????????????????????
Диаметр отверстия ? ? ? ? ?
в головке d ? ? ? ? ?
4 ? ? ? ? ?
H15 ?2,0 ? 2,5 ? 3,2 ? 4,0 ? 5,0
???????????????????????????????????????????????????????????????????????????????????????????????
Расстояние от ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
опорной поверхности ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
до оси отверстия ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
в головке l ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
2 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
js15 ?2,0 ?2,8 ?3,5 ?4,0 ?4,5 ?5,0 ?6,0 ?6,5 ?7,0 ?7,5 ?8,5 ?9,5 ?11,5?13,0?15,0
Примечание. Размеры болтов, заключенные в скобки, применять не рекомендуется.

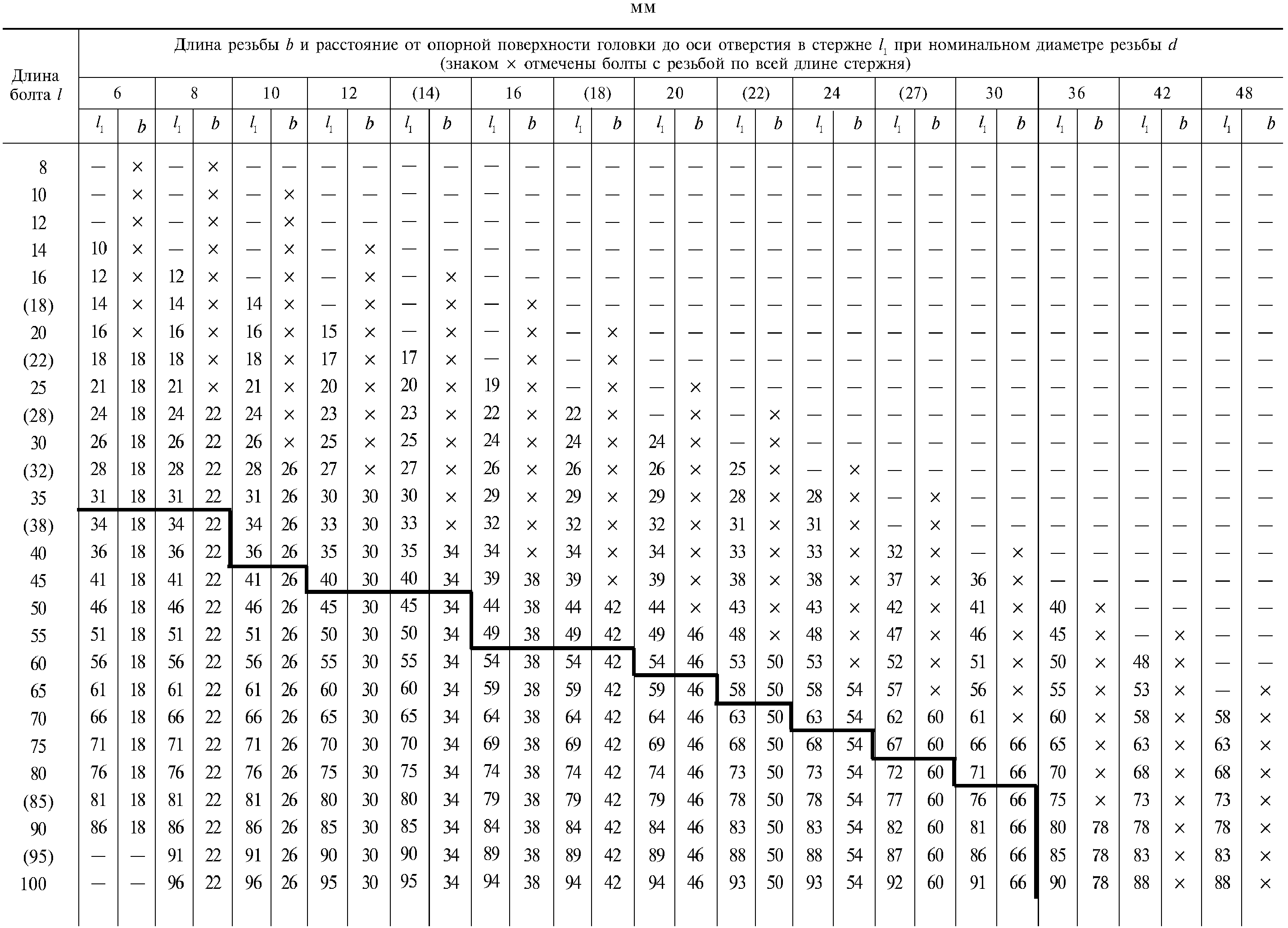

Таблица 2

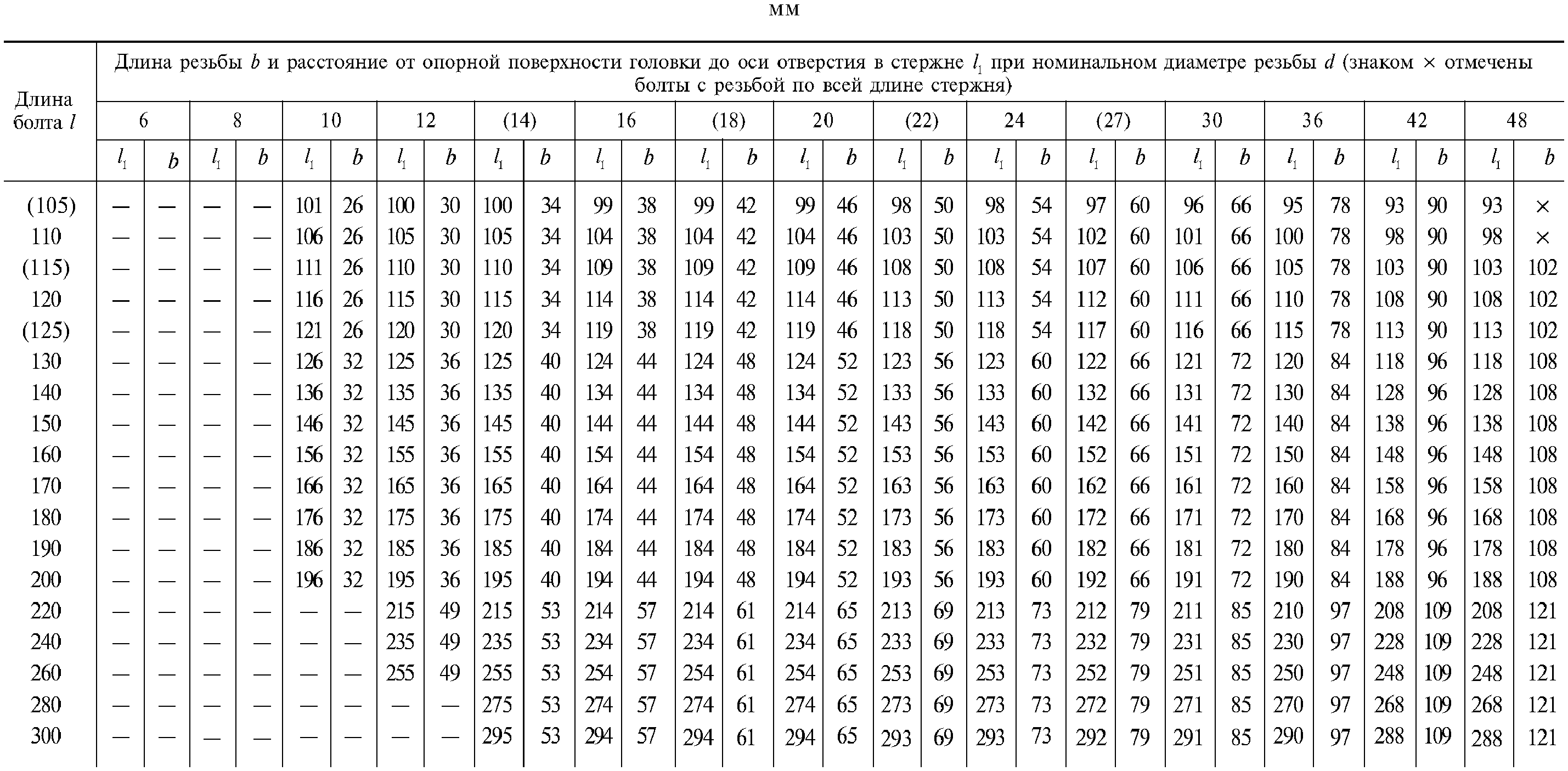

Продолжение табл. 2
Примечания. 1. Болты с размерами длин, заключенными в скобки, применять не рекомендуется.
2. Болты, для которых значения b расположены над ломаной линией, допускается изготавливать с длиной резьбы до головки.
Пример условного обозначения болта исполнения 1 с диаметром резьбы d = 24 мм, длиной l = 120 мм, класса прочности 4.6:
Болт M24 x 120.46 ГОСТ 15591-70
То же, класса прочности 5.6, исполнения 2:
Болт 2M24 x 120.56 ГОСТ 15591-70
(Измененная редакция, Изм. N 3, 4, 5, 6).
3. Резьба - по ГОСТ 24705. Сбег и недорез резьбы - по ГОСТ 27148. Концы болтов - по ГОСТ 12414.
(Измененная редакция, Изм. N 5).
3а. Радиус под головкой - по ГОСТ 24670.
3б. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1.
3в. Допустимые дефекты поверхности болтов и методы контроля - по ГОСТ 1759.2.
3а - 3в. (Введены дополнительно, Изм. N 4).
4. Допускается по соглашению между изготовителем и потребителем изготавливать болты исполнения 1 с высотой головки, равной .
(Измененная редакция, Изм. N 4).
5. Вариант исполнения головки устанавливает изготовитель.
5а. Допускается по согласованию изготовителя с потребителем изготавливать болты с диаметром гладкой части стержня , приблизительно равным среднему диаметру резьбы.
5б. Допускается для нанесения знаков маркировки изготавливать болты исполнений 1 и 2 с лункой на торцевой поверхности головки с размерами, не снижающими прочность головки, при этом глубина лунки должна быть не более 0,4k.
5а, 5б. (Введены дополнительно, Изм. N 5).
6. Технические требования - по ГОСТ 1759.0 <*>.
--------------------------------
<*> На территории Российской Федерации в части маркировки действуют ГОСТ Р 52627-2006, ГОСТ Р 52628-2006.
Механические свойства болтов должны соответствовать классам прочности 3.6, 4.6, 4.8, 5.6 и 5.8 по ГОСТ 1759.4 <**>.
--------------------------------
<**> На территории Российской Федерации действует ГОСТ Р 52627-2006.
Болты поставляют без покрытия.
(Измененная редакция, Изм. N 5, 6).
7. (Исключен, Изм. N 2).
8. Масса болтов указана в Приложении 1.
9. (Исключен, Изм. N 4).
Приложение 1
Справочное
МАССА БОЛТОВ (ИСПОЛНЕНИЕ 1)
????????????????????????????????????????????????????????????????????????????????????????????????????????
Длина? Теоретическая масса 1000 шт. болтов, кг ~=, при номинальном диаметре резьбы d, мм
болта???????????????????????????????????????????????????????????????????????????????????????????????????
l, мм? 6 ? 8 ? 10 ? 12 ? 14 ? 16 ? 18 ? 20 ? 22 ? 24 ? 27 ? 30 ? 36 ? 42 ? 48
????????????????????????????????????????????????????????????????????????????????????????????????????????
8 ? 4,105? 7,732? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
10 ? 4,454? 8,458? 13,57? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
12 ? 4,804? 9,184? 14,71? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
14 ? 5,153? 9,910? 15,85? 25,09? - ? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
16 ? 5,502?10,640? 16,99? 26,73? 35,04? - ? - ? - ? - ? - ? - ? - ? - ? - ? -
18 ? 5,851?11,360? 18,12? 28,37? 37,28? 55,80? - ? - ? - ? - ? - ? - ? - ? - ? -
20 ? 6,201?12,090? 19,26? 30,01? 39,52? 58,75? 75,63? - ? - ? - ? - ? - ? - ? - ? -
22 ? 6,550?12,810? 20,40? 31,65? 41,76? 61,70? 79,39? - ? - ? - ? - ? - ? - ? - ? -
25 ? 7,074?13,900? 22,11? 34,11? 45,11? 66,12? 84,95?111,5? - ? - ? - ? - ? - ? - ? -
28 ? 7,598?15,150? 23,81? 36,57? 48,47? 70,54? 90,51?118,4? - ? - ? - ? - ? - ? - ? -
30 ? 7,947?15,940? 24,95? 38,21? 50,71? 73,49? 94,21?123,0?156,5? - ? - ? - ? - ? - ? -
32 ? 8,296?16,720? 26,32? 39,85? 52,95? 76,44? 97,92?127,6?162,1? 195,6? - ? - ? - ? - ? -
35 ? 8,820?17,910? 28,17? 42,59? 56,30? 80,86?103,50?134,6?170,5? 205,6? 279,0? - ? - ? - ? -
38 ? 9,344?19,090? 30,02? 45,26? 59,66? 85,28?109,00?141,5?178,9? 215,6? 291,7? - ? - ? - ? -
40 ? 9,693?19,880? 31,25? 47,03? 64,56? 88,23?112,70?146,1?184,5? 222,2? 300,2? 400,7? - ? - ? -
45 ?10,566?21,860? 34,34? 51,48? 70,60? 96,26?122,00?157,7?198,5? 238,8? 321,3? 426,8? - ? - ? -
50 ?11,439?23,830? 37,42? 55,92? 76,55?104,20?132,20?169,2?212,6? 255,4? 342,5? 452,8? 712,6? - ? -
55 ?12,312?25,810? 40,51? 60,36? 82,70?112,10?142,20?181,9?226,6? 272,0? 363,7? 478,9? 750,3?1124? -
60 ?13,186?27,780? 43,59? 64,80? 88,74?120,00?152,20?194,3?242,6? 288,6? 384,9? 504,9? 787,9?1175? -
65 ?14,059?29,760? 46,68? 69,25? 94,79?127,80?162,20?206,6?257,5? 307,4? 406,0? 531,0? 825,5?1226?1729
70 ?14,932?31,730? 49,76? 73,69?100,80?135,80?172,20?218,9?272,4? 325,2? 429,5? 557,0? 863,2?1278?1796
75 ?15,805?33,710? 52,85? 78,13?106,90?143,70?182,20?231,3?287,4? 342,9? 452,0? 585,6? 900,8?1329?1863
80 ?16,678?35,680? 55,93? 82,57?112,90?151,60?192,20?243,6?302,3? 360,7? 474,4? 613,4? 938,4?1380?1930
85 ?17,551?37,650? 56,02? 87,02?119,00?154,90?202,20?256,0?317,2? 378,5? 496,9? 641,1? 976,0?1432?1998
90 ?18,424?39,630? 62,10? 91,46?125,00?167,40?212,20?268,3?332,2? 396,2? 519,4? 668,9?1018,0?1483?2065
95 ? - ?41,600? 65,19? 95,90?131,10?175,20?222,20?280,6?347,1? 414,0? 541,9? 696,7?1059,0?1534?2132
100 ? - ?43,580? 68,27?100,30?137,10?183,10?232,20?293,0?362,0? 431,8? 564,4? 724,4?1098,0?1586?2199
105 ? - ? - ? 71,36?104,80?143,20?191,00?242,10?305,3?377,0? 449,6? 586,9? 752,2?1138,0?1645?2266
110 ? - ? - ? 74,44?109,20?149,20?198,90?252,10?317,7?391,9? 467,3? 609,4? 780,0?1178,0?1699?2332
115 ? - ? - ? 77,52?113,70?155,30?206,80?262,10?330,0?406,8? 485,1? 631,9? 807,7?1218,0?1753?2409
120 ? - ? - ? 80,61?118,10?161,30?214,70?272,10?342,3?421,8? 502,9? 654,4? 835,5?1258,0?1808?2480
125 ? - ? - ? 83,70?122,60?167,40?222,60?282,10?354,7?436,7? 520,6? 676,8? 863,3?1298,0?1863?2550
130 ? - ? - ? 86,78?127,00?173,40?230,50?292,10?367,0?451,6? 538,4? 699,3? 891,0?1338,0?1917?2623
140 ? - ? - ? 92,94?135,90?185,50?246,30?312,10?391,7?481,5? 574,0? 744,3? 946,6?1418,0?2026?2765
150 ? - ? - ? 99,11?144,80?197,60?262,10?332,10?416,4?511,3? 609,5? 789,3?1002,0?1498,0?2135?2907
160 ? - ? - ?105,30?153,60?207,70?277,90?352,10?441,1?541,2? 645,0? 834,3?1058,0?1578,0?2244?3049
170 ? - ? - ?111,40?162,50?221,80?293,70?372,10?465,7?571,0? 680,6? 879,3?1113,0?1658,0?2353?3191
180 ? - ? - ?117,60?171,40?233,90?309,50?392,10?490,4?600,9? 716,1? 924,3?1169,0?1738,0?2461?3333
190 ? - ? - ?123,80?180,30?246,00?325,30?412,10?515,1?630,8? 751,6? 969,2?1224,0?1818,0?2570?3475
200 ? - ? - ?130,00?189,20?258,00?341,10?432,10?539,8?660,7? 787,2?1014,0?1280,0?1898,0?2679?3618
220 ? - ? - ? - ?207,00?282,20?372,70?472,10?589,1?720,4? 858,2?1104,0?1391,0?2058,0?2897?3902
240 ? - ? - ? - ?224,70?306,40?404,30?512,00?638,5?780,1? 929,4?1194,0?1502,0?2218,0?3115?4186
260 ? - ? - ? - ?245,50?330,60?435,90?552,00?687,6?839,9?1000,0?1284,0?1613,0?2378,0?3332?4471
280 ? - ? - ? - ? - ?354,80?467,50?592,00?737,2?899,5?1072,0?1374,0?1724,0?2538,0?3550?4755
300 ? - ? - ? - ? - ?378,00?499,00?632,00?786,6?959,3?1143,0?1464,0?1835,0?2698,0?3768?5039
Приложение 1. (Измененная редакция, Изм. N 5, 6).
