"ГОСТ 1400-91. Государственный стандарт Союза ССР. Топорища для топоров строительных. Технические условия"

(утв. и введен в действие Постановлением Госстандарта СССР от 11.10.1991 N 1610)

"ГОСТ 1400-91. Государственный стандарт Союза ССР. Топорища для топоров строительных. Технические условия"
(утв. и введен в действие Постановлением Госстандарта СССР от 11.10.1991 N 1610)

Оглавление

ГОСТ 1400-91. Государственный стандарт Союза ССР. Топорища для топоров строительных. Технические условия

Информационные данные

1. Технические требования

2. Приемка

3. Методы контроля

4. Транспортирование и хранение

5. Гарантии изготовителя

Приложение

Утвержден и введен в действие

Постановлением Комитета

стандартизации и метрологии СССР

от 11 октября 1991 г. N 1610

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТОПОРИЩА ДЛЯ ТОПОРОВ СТРОИТЕЛЬНЫХ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Handles for builders' axes. Specifications

ГОСТ 1400-91

Группа К23

ОКП 483322 6807

Дата введения

1 июля 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого машиностроения СССР

РАЗРАБОТЧИКИ

Б.Г. Гольдштейн, Б.Г. Толков, В.Б. Игумнов, Э.В. Зайцева

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 11.10.91 N 1610

3. Периодичность проверки - 5 лет

4. ВЗАМЕН ГОСТ 1400-73

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду пункт 1.1.5, а не пункт 1.15.

ИС NORMPROD: примечание.

Взамен ГОСТ 16588-79 Постановлением Госстандарта СССР от 28.12.1991 N 2290 с 1 января 1993 года введен в действие ГОСТ 16588-91.

ГОСТ 16588-79

ГОСТ 24447-80

Настоящий стандарт распространяется на топорища для строительных топоров (далее - топорища), применяемые для насадки на них топоров.

Требования пп. 1.1.4, 1.2.6, 1.4.2 настоящего стандарта являются рекомендуемыми, остальные требования настоящего стандарта являются обязательными.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Основные размеры

1.1.1. Топорища должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам и образцам-эталонам, утвержденным в установленном порядке.

1.1.2. Топорища изготавливают для топоров следующих типоразмеров: А0, А1, А2, А3, Б1, Б2 и Б3 по ГОСТ 18578.

1.1.3. Основные размеры топорищ должны соответствовать указанным на черт. 1 и в табл. 1.

Пример условного обозначения топорищ типа 1:

Топорище 1 ГОСТ 1400-91

--------------------------------

<*> Размеры для справок.

Черт. 1

Таблица 1

мм

Типоразмер топора	Тип топорища	L +/- 10	l <*>	H <*>	H₁ +/- 1	B +/- 1	h
Б1	I	370	60	100	47	23	15
Б2	II	400	60	100	47	23
А0	II-1	400	48	80	49	27,5	-
А1, Б3	III	500	70	99	55	27	20
А2, А3	IV	550	80	127	66	29	20
А2	IV-1	500	65	112	66	28,5	-

--------------------------------

<*> Размеры для справок.

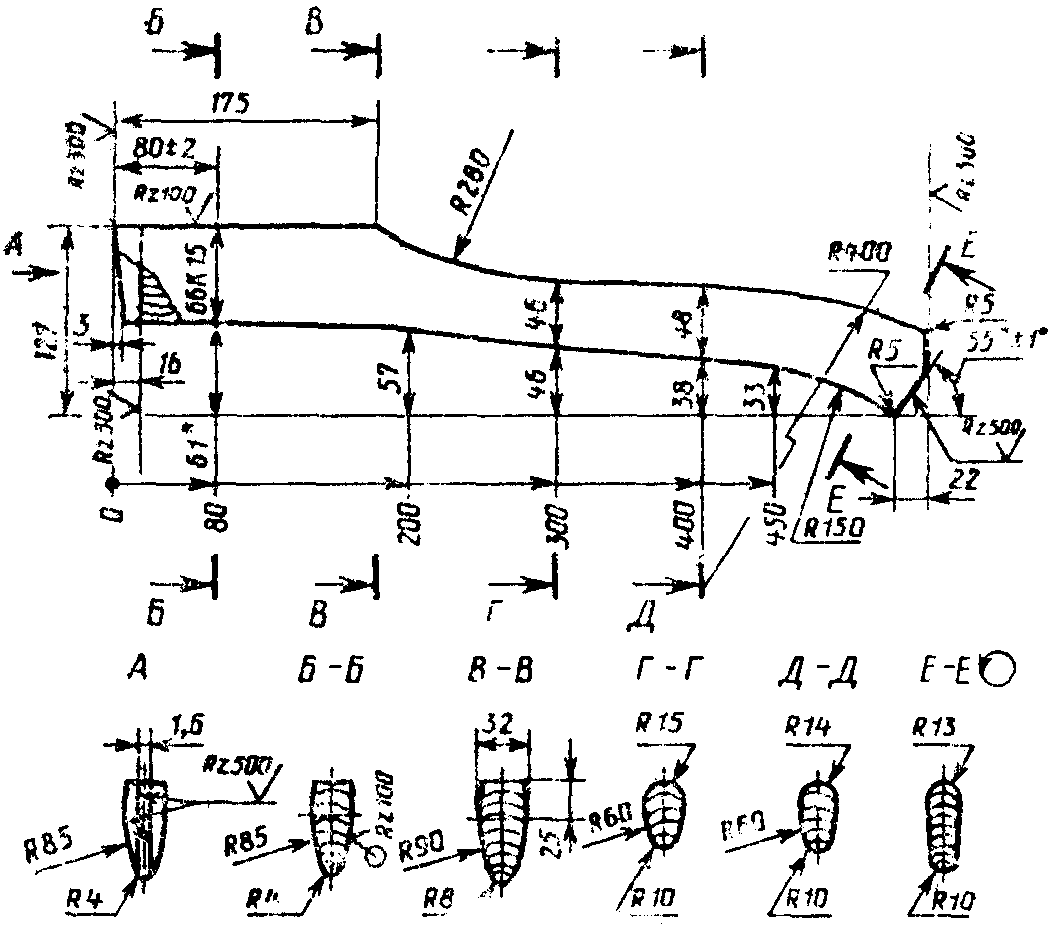

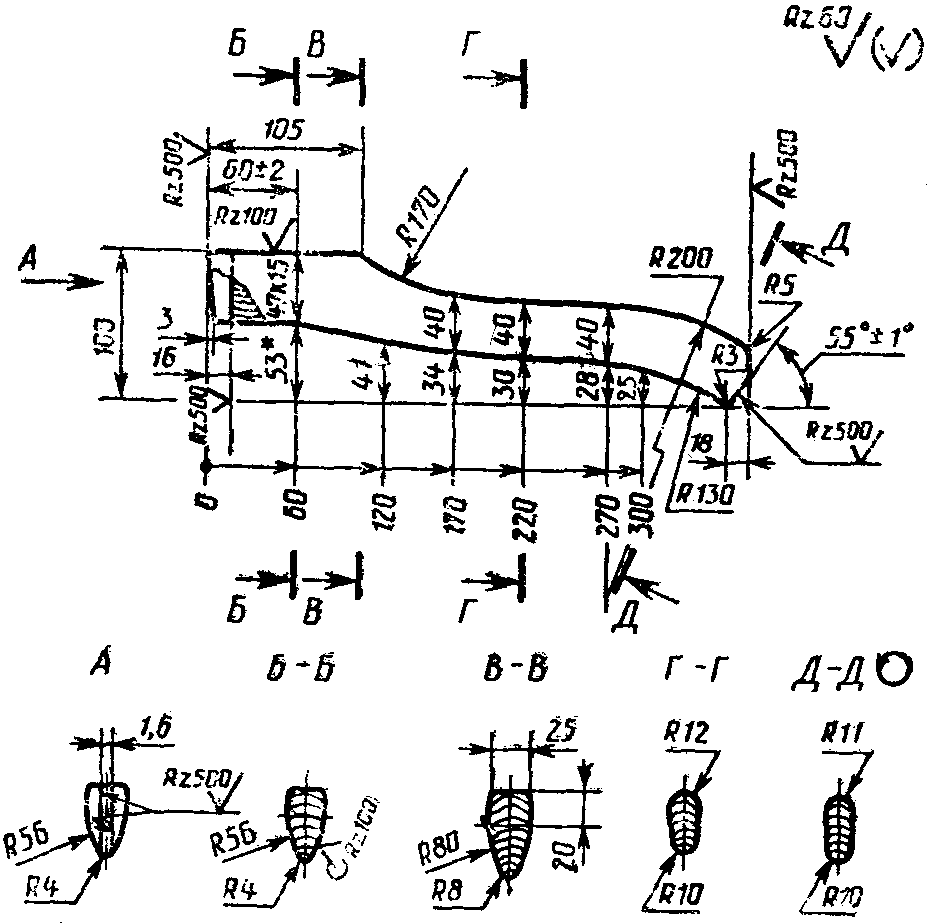

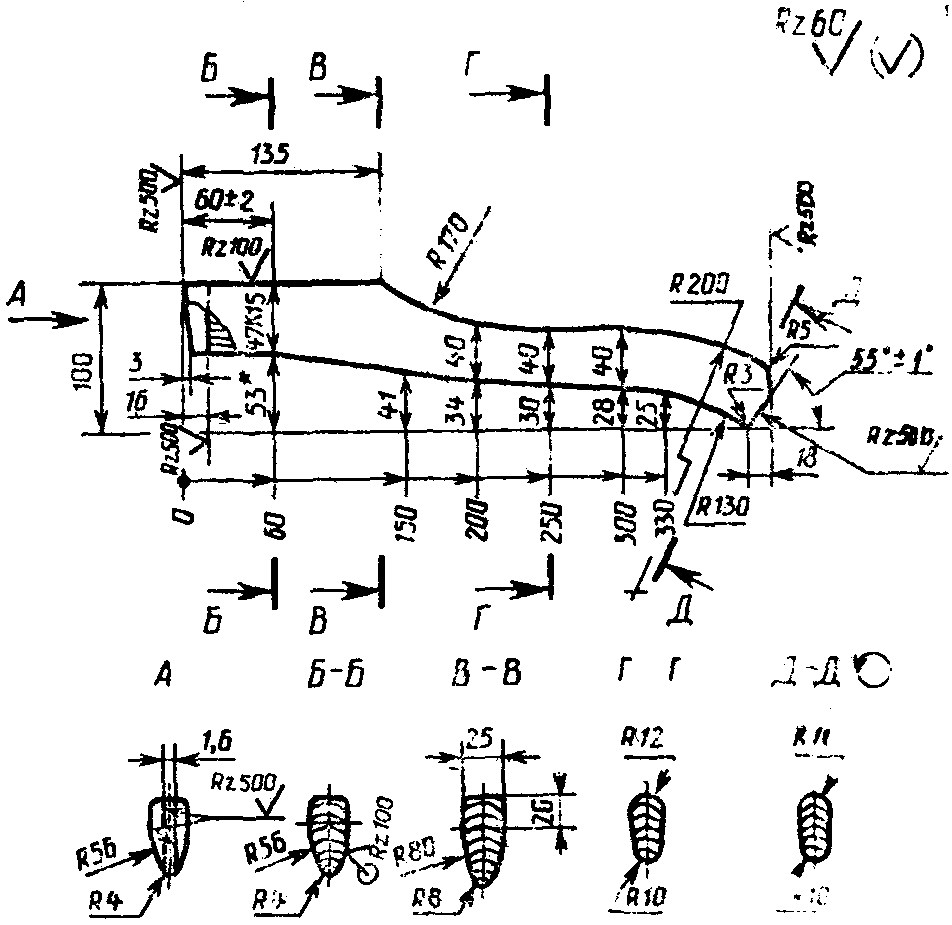

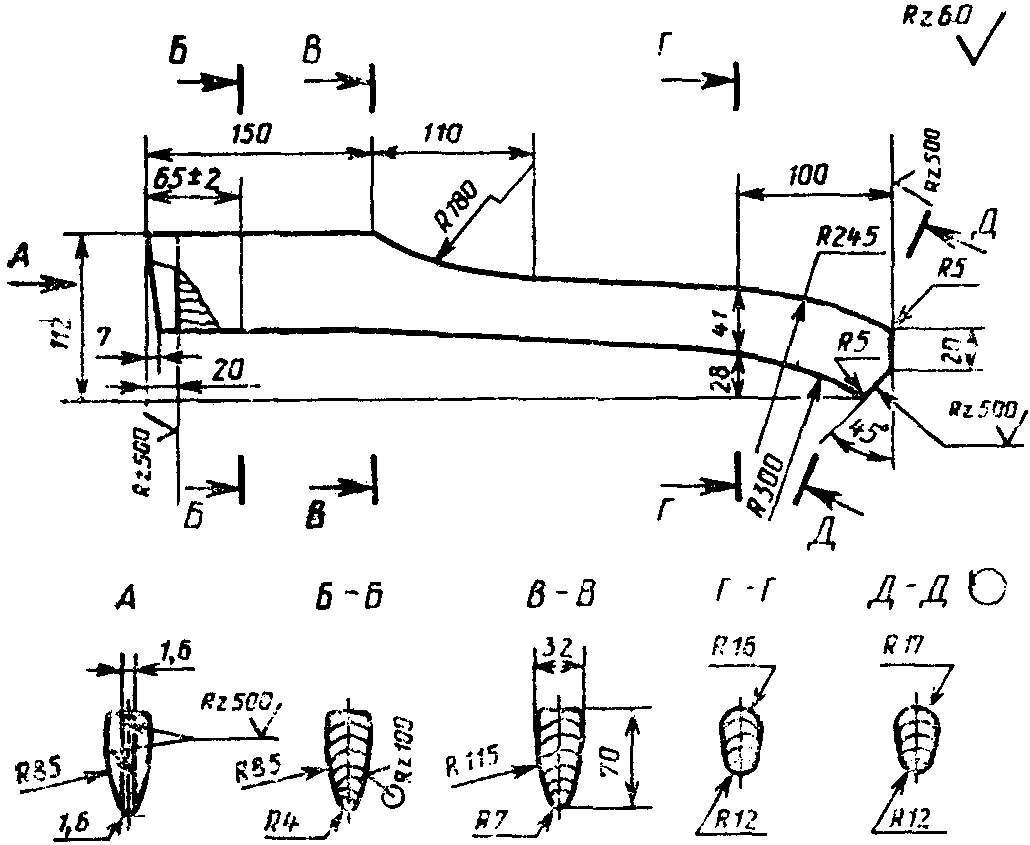

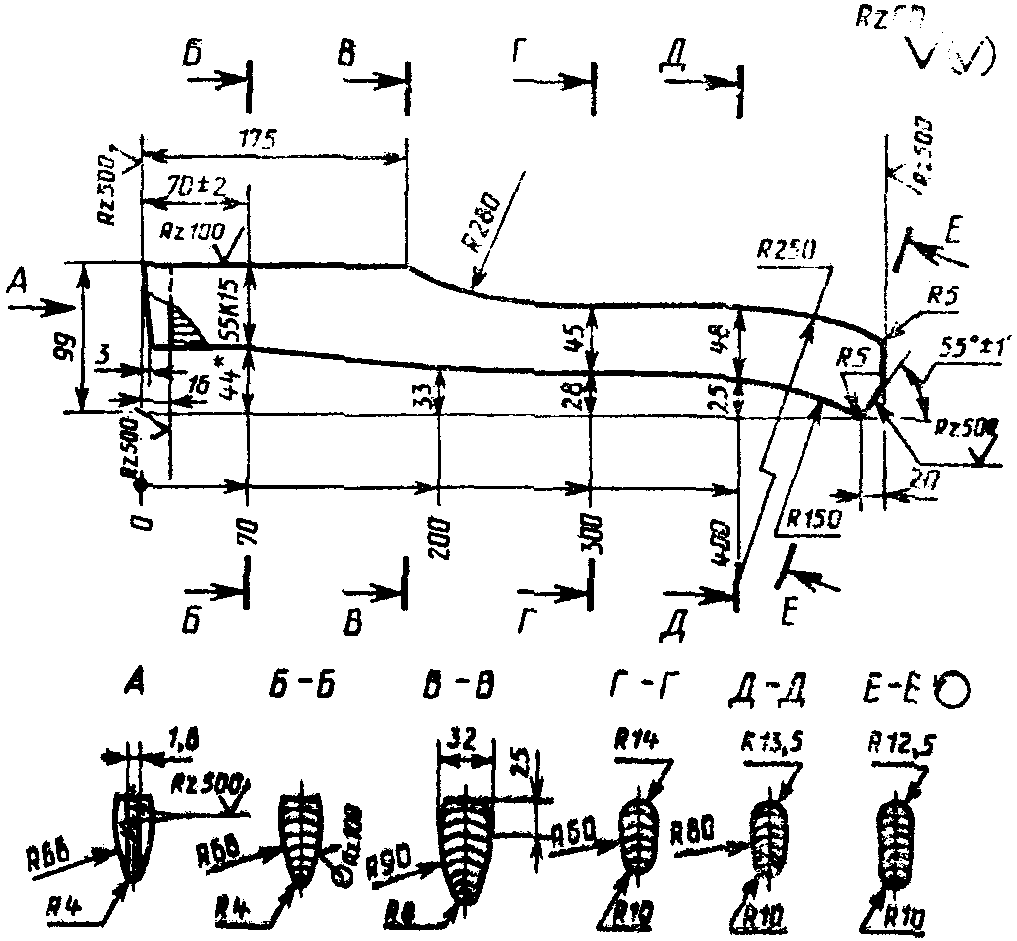

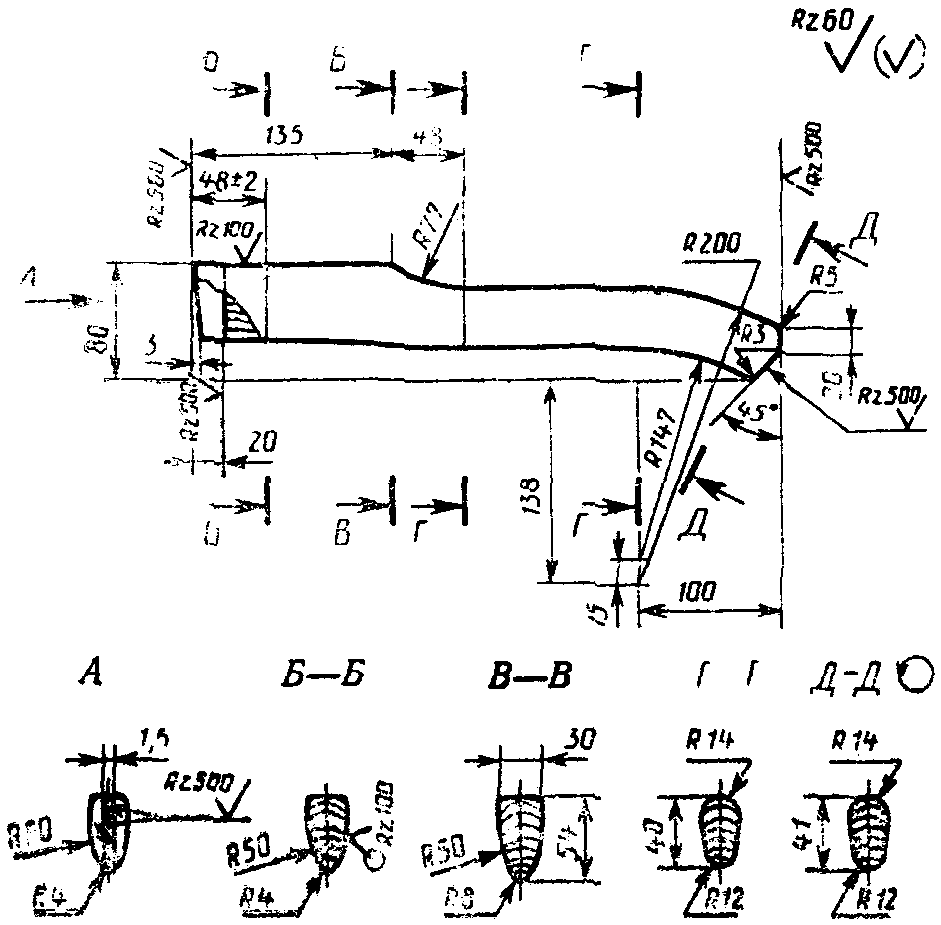

1.1.4 Варианты конструкций топорищ, указанные на черт. 2 - 7, являются рекомендуемыми и приведены в приложении.

1.1.5. Неуказанные предельные отклонения размеров топорищ должны соответствовать классу точности

по ГОСТ 6449.5.

1.1.6. Условное обозначение топорищ должно состоять из обозначения типа топорища и обозначения настоящего стандарта.

1.2. Характеристики

1.2.1. Топорища должны изготовляться из пиломатериалов первого и второго сортов твердых лиственных пород и березы по ГОСТ 2695.

1.2.2. Влажность древесины топорищ не должна превышать 18%.

1.2.3. В древесине топорищ не допускаются частично сросшиеся и несросшиеся групповые сучки трещины, гнили, прорости, свилеватость и червоточина. На торцах топорищ не допускаются сучки.

На топорище допускается не более двух несквозных сросшихся сучков диаметром до 10 мм, располагающихся на расстоянии более двух третей длины топорища от торца всадной части.

Волокна древесины должны проходить вдоль продольной оси топорища, отклонение наклона волокон от продольной оси не должно превышать 5% длины топорища.

Остальные пороки и дефекты древесины топорищ по ГОСТ 2140 не должны превышать норм, установленных для пиломатериалов первого сорта по ГОСТ 2695.

1.2.4. Смещение оси прорези под клин относительно оси симметрии торца топорища не должно превышать 2 мм.

1.2.5. Топорища должны быть покрыты эмалью по ГОСТ 5406 или лаком по ГОСТ 4976, или олифой по ГОСТ 7931, или олифой оксоль по ГОСТ 190.

1.2.6. По согласованию с потребителем допускаются топорища без покрытия.

1.2.7. Лакокрасочные покрытия должны соответствовать классу VII по ГОСТ 9.032, условия эксплуатации - группе VI по ГОСТ 9.104.

1.2.8. Срок службы топорищ - не менее 12 мес.

1.3. Маркировка

1.3.1. На поверхности каждого топорища, поставляемого не в сборе с топором, должны быть нанесены:

товарный знак предприятия-изготовителя;

условное обозначение топорища.

1.3.2. Способ нанесения маркировки должен обеспечивать ее сохранность в течение гарантийного срока.

1.3.3. Место нанесения маркировки указывается на рабочих чертежах.

1.4. Упаковка

1.4.1. Топорища должны быть упакованы. Упаковка должна предохранять топорища от механических повреждений и воздействия влаги.

Масса топорищ с упаковкой не должна превышать 50 кг.

1.4.2. Вид упаковки устанавливается по согласованию с потребителем.

1.4.3. В транспортную тару должен быть вложен упаковочный лист, в котором должны быть указаны:

наименование или товарный знак предприятия-изготовителя;.

условное обозначение изделия;

количество топорищ;

штамп технического контроля;

дата выпуска.

1.4.4. Транспортная маркировка - по ГОСТ 14192.

2. ПРИЕМКА

2.1. Для проверки соответствия топорищ требованиям настоящего стандарта проводят приемосдаточные испытания.

2.2. Приемку топорищ проводят партиями.

Партия должна состоять из топорищ одного типа, одновременно предъявленных к приемке по одному документу.

2.3. При приемосдаточных испытаниях топорищ применяют двухступенчатый контроль в соответствии с ГОСТ 18242 и табл. 2.

Таблица 2

Объем партии топорищ, шт.	Ступень контроля	Объем одной выборки топорищ, шт.	Объем двух выборок топорищ, шт.	Приемочное число	Браковочное число
51 - 90	Первая	8	16	0	2
51 - 90	Вторая	8	16	1	2
91 - 150	Первая	13	26	0	3
91 - 150	Вторая	13	26	3	4
151 - 280	Первая	20	40	1	4
151 - 280	Вторая	20	40	4	5
281 - 500	Первая	32	64	2	5
281 - 500	Вторая	32	64	6	7
501 - 1200	Первая	50	100	3	7
501 - 1200	Вторая	50	100	8	9
1201 - 3200	Первая	80	160	5	9
1201 - 3200	Вторая	80	160	12	13
3201 - 10000	Первая	125	250	7	11
3201 - 10000	Вторая	125	250	18	19
10001 - 35000	Первая	200	400	11	16
10001 - 35000	Вторая	200	400	26	27

2.4. Партию топорищ принимают, если число дефектных топорищ в первой выборке меньше или равно приемочному числу, и бракуют без назначения второй выборки, если число дефектных топорищ больше или равно браковочному числу.

Если количество дефектных топорищ в первой выборке больше приемочного числа, но меньше браковочного, проводят вторую выборку.

Партию топорищ принимают, если количество дефектных топорищ в двух выборках меньше или равно приемочному числу, и бракуют, если количество дефектных топорищ в двух выборках больше или равно браковочному числу.

2.5. Срок службы топорищ проверяют один раз в два года по типовым представителям изделий.

При этом на подконтрольную эксплуатацию должно быть поставлено не менее 7 топорищ, а результат контроля должен считаться удовлетворительным, если каждое изделие проработает в регламентированных условиях не менее срока, указанного в п. 1.2.8.

3. МЕТОДЫ КОНТРОЛЯ

3.1. Габаритные размеры топорищ проверяют при помощи измерительных средств с погрешностью +/- 1 мм, остальные размеры топорищ, диаметр сучков, отклонение волокон древесины и смещение оси прорези под клин - с погрешностью +/- 0,1 мм.

3.2. Требования пп. 1.1.1 (в части образцов-эталонов), 1.2.3, 1.2.5 - 1.2.7 проверяют визуально методом сравнения с образцом-эталоном.

ИС NORMPROD: примечание.

Взамен ГОСТ 16588-79 Постановлением Госстандарта СССР от 28.12.1991 N 2290 с 1 января 1993 года введен в действие ГОСТ 16588-91.

3.3. Влажность топорищ определяют по ГОСТ 16588 или при помощи влагомера по ГОСТ 24447.

3.4. Шероховатость поверхности топорищ без покрытий контролируют визуально методом сравнения с образцом-эталоном.

3.5. Срок службы топорищ проверяют путем их использования по прямому назначению.

По результатам подконтрольной эксплуатации потребителем составляется заключение о фактическом сроке службы изделия.

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Упакованные топорища транспортируют всеми видами транспорта в соответствии с Правилами перевозки грузов, действующими на данном виде транспорта.

4.2. Хранение топорищ - по ГОСТ 15150 по 2-й группе хранения.

5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1. Изготовитель гарантирует соответствие топорищ требованиям настоящего стандарта при соблюдении условий их транспортирования и хранения.

5.2. Гарантийный срок эксплуатации - 1 мес со дня продажи через розничную торговую сеть, а для внерыночного потребления - со дня получения потребителем.

Приложение

Рекомендуемое

Топорище I
