"ГОСТ 13598-85 (СТ СЭВ 4633-84). Втулки переходные для крепления инструмента с коническим хвостовиком. Конструкция и размеры"
(введен Постановлением Госстандарта СССР от 26.04.1985 N 1253)
(ред. от 17.10.1991)

Переиздание. Октябрь 1986 г.

1. Настоящий стандарт распространяется на короткие и длинные переходные втулки для крепления инструмента с коническим хвостовиком Морзе и метрическим.

Абзац исключен с 1 января 1988 года. - Изменение N 1, утв. Постановлением Госстандарта СССР от 12.10.1987 N 3865.

Требования стандарта в части пп. 1, 1а, 2, 3, 4 - 9 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

(абзац введен Изменением N 2, утв. Постановлением Госстандарта СССР от 17.10.1991 N 1623)

1а. Присоединительные размеры втулок находятся в полном соответствии с размерами метрических конусов и конусов Морзе по ГОСТ 25557-82.

(п. 1а введен Изменением N 2, утв. Постановлением Госстандарта СССР от 17.10.1991 N 1623)

1б. В коротких и длинных втулках внутренний конус всегда должен быть точно таким же, как и стандартный конус Морзе того же номера и даже такой же длины. Это же требование предъявляется и к наружному конусу, исключая длину, которая иногда может быть равна или быть больше длины стандартного конуса того же размера.

(п. 1б введен Изменением N 2, утв. Постановлением Госстандарта СССР от 17.10.1991 N 1623)

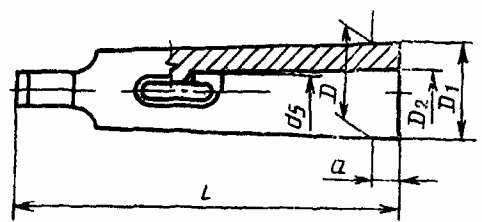

2. Конструкция и размеры коротких переходных втулок должны соответствовать указанным на черт. 1 и в табл. 1.

------------------------------

<*> Размеры, отсутствующие в стандарте ИСО 238-74 (см. Приложение).

Примечания. 1. Размеры, заключенные в скобки, применять не рекомендуется.

2. Допускается изготовление диаметра цилиндрической проточки с допуском 15.

Пример условного обозначения коротких переходных втулок с радиальным биением конусов 0,01 мм, наружным конусом Морзе 2 и внутренним конусом Морзе 1:

3. Конструкция и размеры длинных переходных втулок должны соответствовать указанным на черт. 2 и в табл. 2.

-----------------------------------

<*> Размеры, отсутствующие в стандарте ИСО 238-74 (см. Приложение).

Примечания. 1. Размеры, заключенные в скобки, применять не рекомендуется.

2. Допускается изготовление диаметра цилиндрической проточки с допуском 15.

3. Допускается увеличение длины L, кратное 5 мм, для втулок с внутренним конусом Морзе 1 - 3 и 10 мм для втулок с внутренним конусом Морзе 4 - 5.

Пример условного обозначения длинных переходных втулок с радиальным биением 0,015 мм, исполнения 2, с наружным конусом Морзе 1 и внутренним конусом Морзе 1:

4. Материал - сталь марки 40Х по ГОСТ 4543-71 или сталь 45 по ГОСТ 1050-88. Допускается применение сталей других марок с механическими свойствами не ниже указанной.

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 17.10.1991 N 1623)

5. Конусы - по ГОСТ 25557-82.

6. Параметр шероховатости поверхности паза не более Ra 6,3 мкм - по ГОСТ 2789-73.

7. Исключен с 1 января 1988 года. - Изменение N 1, утв. Постановлением Госстандарта СССР от 12.10.1987 N 3865.

8. Маркировать обозначение и товарный знак предприятия-изготовителя.

9. Остальные технические требования - по ГОСТ 17166-71.

Размеры коротких и длинных переходных втулок для инструментов с хвостовиком конус Морзе полностью охватывают номенклатуру размеров втулок по стандарту ИСО 238-74.

Дополнительно в стандарт включены размеры коротких переходных втулок с метрическим конусом и дополнительные размеры коротких и длинных втулок, уточняющие их конструктивные параметры, отмеченные в табл. 1 и 2 настоящего стандарта знаком <*>, а также требования к материалам, твердости, шероховатости поверхностей и маркировке втулок.
