Источник публикации

ИУС "Государственные стандарты", N 1, 1992

Примечание к документу

Введен в действие с 1 апреля 1992 года.

Название документа

"Изменение N 2 ГОСТ 13598-85 "Втулки переходные для крепления инструмента с коническим хвостовиком. Конструкция и размеры"

(утв. Постановлением Госстандарта СССР от 17.10.1991 N 1623)

"Изменение N 2 ГОСТ 13598-85 "Втулки переходные для крепления инструмента с коническим хвостовиком. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 17.10.1991 N 1623)

Утверждено и введено в действие

Постановлением Госстандарта СССР

от 17 октября 1991 г. N 1623

ИЗМЕНЕНИЕ N 2 ГОСТ 13598-85

"ВТУЛКИ ПЕРЕХОДНЫЕ ДЛЯ КРЕПЛЕНИЯ ИНСТРУМЕНТА

С КОНИЧЕСКИМ ХВОСТОВИКОМ.

КОНСТРУКЦИЯ И РАЗМЕРЫ"

Дата введения

1 апреля 1992 года

Пункт 1 дополнить абзацем:

"Требования стандарта в части пп. 1, 1а, 2, 3, 4 - 9 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми".

ИС NORMPROD: примечание.

Взамен ГОСТ 25557-82 Приказом Ростехрегулирования от 12.07.2007 N 171-ст с 1 января 2008 года введен в действие ГОСТ 25557-2006. ГОСТ 25557-2006 утратил силу с 1 января 2018 года в связи с введением в действие ГОСТ 25557-2016 (Приказ Росстандарта от 20.03.2017 N 160-ст).

Стандарт дополнить пунктами - 1а, 1б:

"1а. Присоединительные размеры втулок находятся в полном соответствии с размерами метрических конусов и конусов Морзе по ГОСТ 25557-82.

1б. В коротких и длинных втулках внутренний конус всегда должен быть точно таким же, как и стандартный конус Морзе того же номера и даже такой же длины. Это же требование предъявляется и к наружному конусу, исключая длину, которая иногда может быть равна или быть больше длины стандартного конуса того же размера".

Пункт 2. Чертеж 1 заменить новым; таблицу 1 изложить в новой редакции:

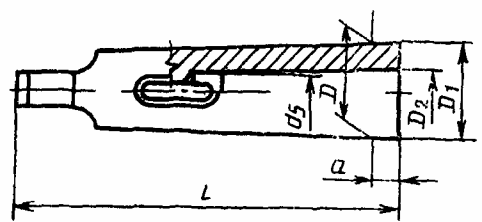

Черт. 1

Таблица 1

Размеры в мм

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Обозначение втулок с допуском? Применяемость ? Конус ? D ?D <*>? D ? L ? а ?d <*>?Масса,

радиального биения ? для допусков ? ? ? 1 ? 2 ? ? ? 5 ?кг <*>,

???????????????????????????????????????????????????????????????????????? ? ? ? ? ?H11 ? не

0,01 ?0,02 ?0,005 ?0,01?0,02?0,005? наружный ?внутренний? ? ? ? ? ? ? более

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

6100-0141?6100-0201?6100-0211? ? ? ?Морзе ?2 ?Морзе ?1 ?17,780 ?18,6 ?12,065 ?92 ?17,0?9,7 ?0,08

?????????????????????????????????????????????? ????????? ? ??????????????? ?????????? ????????

6100-0142?6100-0202?6100-0212? ? ? ? ?3 ? ? ?23,825 ?24,1 ? ?99 ?5,0 ? ?0,23

?????????????????????????????????????????????? ? ? ????? ?????????????????????????????????????

6100-0143?6100-0203?6100-0213? ? ? ? ? ? ?2 ? ?24,7 ?17,780 ?112?18,0?14,9 ?0,17

?????????????????????????????????????????????? ????????? ?????????????????????????????????????????????????

6100-0221?6100-0227?6100-0294? ? ? ? ?4 ? ?(1)?31,267 ?31,6 ?12,065 ?124?6,5 ?9,7 ?0,49

?????????????????????????????????????????????? ? ? ????? ? ????????? ? ??????????????

6100-0144?6100-0204?6100-0214? ? ? ? ? ? ?2 ? ? ?17,780 ? ? ?14,9 ?0,42

?????????????????????????????????????????????? ? ? ????? ?????????????????????????????????????

6100-0145?6100-0205?6100-0215? ? ? ? ? ? ?3 ? ?32,4 ?23,825 ?140?22,5?20,2 ?0,31

?????????????????????????????????????????????? ????????? ?????????????????????????????????????????????????

6100-0222?6100-0228?6100-0295? ? ? ? ?5 ? ?(1)?44,399 ?44,7 ?12,065 ?156?6,5 ?9,7 ?1,40

?????????????????????????????????????????????? ? ? ????? ? ????????? ? ??????????????

6100-0223?6100-0229?6100-0296? ? ? ? ? ? ?(2)? ? ?17,780 ? ? ?14,9 ?1,33

?????????????????????????????????????????????? ? ? ????? ? ????????? ? ??????????????

6100-0146?6100-0206?6100-0216? ? ? ? ? ? ?3 ? ? ?23,825 ? ? ?20,2 ?1,08

?????????????????????????????????????????????? ? ? ????? ?????????????????????????????????????

6100-0147?6100-0207?6100-0217? ? ? ? ? ? ?4 ? ?45,5 ?31,267 ?171?21,5?26,5 ?0,95

?????????????????????????????????????????????? ????????? ?????????????????????????????????????????????????

6100-0224?6100-0291?6100-0297? ? ? ? ?6 ? ?(1)?63,348 ?63,8 ?12,065 ?218?8,0 ?9,7 ?4,17

?????????????????????????????????????????????? ? ? ????? ? ????????? ? ??????????????

6100-0224?6100-0291?6100-0297? ? ? ? ? ? ?(2)? ? ?17,780 ? ? ?14,9 ?4,09

?????????????????????????????????????????????? ? ? ????? ? ????????? ? ??????????????

6100-0225?6100-0292?6100-0298? ? ? ? ? ? ?3 ? ? ?23,825 ? ? ?20,2 ?3,96

?????????????????????????????????????????????? ? ? ????? ? ????????? ? ??????????????

6100-0226?6100-0293?6100-0299? ? ? ? ? ? ?4 ? ? ?31,267 ? ? ?26,5 ?2,89

?????????????????????????????????????????????? ? ? ????? ? ????????? ? ??????????????

6100-0148?6100-0208?6100-0218? ? ? ? ? ? ?5 ? ? ?44,399 ? ? ?38,2 ?1,95

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????

6100-0149?6100-0209?6100-0219? ? ? ?Метри-?80 <*> ?Морзе ?5 ?80,000 ?80,4 ?44,399 ?228?8,0 ?38,2 ?5,17

??????????????????????????????????????????????ческий? ? ????? ?????????????????????????????????????

6102-0061?6102-0121?6102-0131? ? ? ? ? ? ?6 ? ?83,0 ?63,348 ?280?60,0?54,6 ?4,70

?????????????????????????????????????????????? ????????? ? ??????????????? ?????????? ????????

6102-0062?6102-0122?6102-0132? ? ? ? ?100 <*>? ? ?100,000?101,5? ?290?30,0? ?9,05

?????????????????????????????????????????????? ? ???????????? ?????????????????????????????????????

6102-0063?6102-0123?6102-0133? ? ? ? ? ?Метри-?80 ? ?103,0?80,000 ?320?60,0?71,5 ?7,80

? ? ? ? ? ? ? ?ческий? ? ? ? ? ? ? ?

?????????????????????????????????????????????? ????????????????????????????????????????????????????????????????

6102-0064?6102-0124?6102-0134? ? ? ? ?120 <*>?Морзе ?6 ?120,000?120,6?63,348 ?312?12,0?54,6 ?16,62

?????????????????????????????????????????????? ? ???????????? ? ????????? ? ??????????????

6102-0065?6102-0125?6102-0135? ? ? ? ? ?Метри-?80 ? ? ?80,000 ? ? ?71,5 ?12,16

?????????????????????????????????????????????? ? ?ческий????? ?????????????????????????????????????

6102-0066?6102-0126?6102-0137? ? ? ? ? ? ?100? ?123,0?100,000?360?60,0?9,0 ?10,69

------------------------------

<*> Размеры, отсутствующие в стандарте ИСО 238-74 (см. Приложение).

Примечания. 1. Размеры, заключенные в скобки, применять не рекомендуется.

2. Допускается изготовление диаметра цилиндрической проточки

с допуском

15.

Пункт 3. Чертеж 2 дополнить размером

; указать размер l, как показано на чертеже; таблицу 2 изложить в новой редакции.

Исполнение 1

Исполнение 2

Таблица 2

Размеры в мм

??????????????????????????????????????????????????????????????????????????????????????????????????????????????????

Обозначение втулок с?Применяе- ?Испол-? Конус Морзе ? D ?D <*>? D ?D ? L ? l ? a ?d <*>?r <*>?r <*>?Масса,

допуском радиального?мость для ?нение ??????????????? ? 1 ? 2 ? 3? ? ? ? 5 ? ? 1 ?кг, не

биения конуса ?допусков ? ?наруж-?внут- ? ? ? ? ? ? ? ? H11 ? ? ?более

???????????????????????????????? ?ный ?ренний? ? ? ? ? ? ? ? ? ? ?

0,015 ? 0,03 ?0,015?0,03? ? ? ? ? ? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????????????????????????????????????????????????????

6100-0301?6100-0302 ? ? ?2 ?1 ?1 ?12,065?- ?12,065?20?145 ?69 ?7,0 ?9,7 ?1,0 ?1 ?0,17

???????????????????????????????? ? ???????? ? ???????????????? ? ?????????????????????????

6100-0303?6100-0304 ? ? ? ? ?(2) ? ? ?17,780?30?160 ? ? ?14,9 ?2,0 ?3 ?0,39

???????????????????????????????? ?????????????????????? ?????????????????????????????????????????????????

6100-0251?6100-0252 ? ? ? ?2 ?1 ?17,780? ?12,065?20?160 ?84 ?9,0 ?9,7 ?1,0 ?1 ?0,26

???????????????????????????????? ? ???????? ? ???????????????? ? ?????????????????????????

6100-0305?6100-0306 ? ? ? ? ?2 ? ? ?17,780?30?175 ? ? ?14,9 ?2,0 ?3 ?0,48

???????????????????????????????? ? ???????? ? ???????????????? ? ??????? ? ???????

6100-0307?6100-0308 ? ? ? ? ?(3) ? ? ?23,825?36?196 ? ? ?20,2 ? ? ?0,70

??????????????????????????????????????????????????????????????????????????????????????????????????????????????????

6100-0253?6100-0254 ? ? ?1 ?3 ?1 ?23,825?24,1 ?12,065?20?175 ?99 ?5,0 ?9,7 ?1,0 ?1 ?0,40

??????????????????????????????????????? ???????? ???????????????????????????????????????????????????????

6100-0255?6100-0256 ? ? ?2 ? ?2 ? ?- ?17,780?30?194 ?103?9,0 ?14,9 ?2,0 ?3 ?0,63

???????????????????????????????? ? ???????? ? ???????????????? ? ??????? ? ???????

6100-0309?6100-0311 ? ? ? ? ?3 ? ? ?23,825?36?215 ? ? ?20,2 ? ? ?0,85

???????????????????????????????? ? ???????? ? ???????????????? ? ?????????????????????????

6100-0312?6100-0313 ? ? ? ? ?(4) ? ? ?31,267?48?240 ? ? ?26,5 ?2,5 ?5 ?1,51

??????????????????????????????????????????????????????????????????????????????????????????????????????????????????

6100-0314?6100-0315 ? ? ?1 ?4 ?(1) ?31,267?31,6 ?12,065?20?200 ?124?6,5 ?9,7 ?1,0 ?1 ?0,66

???????????????????????????????? ? ???????? ? ???????????????? ? ?????????????????????????

6106-0257?6100-0258 ? ? ? ? ?2 ? ? ?17,780?30?215 ? ? ?14,9 ?2,0 ?3 ?0,88

??????????????????????????????????????? ???????? ????????????????????????????????????? ? ???????

6100-0316?6100-0317 ? ? ?2 ? ?3 ? ?- ?23,825?36?240 ?128?10,5?20,2 ? ? ?1,17

???????????????????????????????? ? ???????? ? ???????????????? ? ?????????????????????????

6100-0318?6100-0319 ? ? ? ? ?4 ? ? ?31,267?48?265 ? ? ?26,5 ?2,5 ?5 ?1,77

???????????????????????????????? ? ???????? ? ???????????????? ? ????????????? ???????

6100-0321?6100-0322 ? ? ? ? ?(5) ? ? ?44,399?63?300 ? ? ?38,2 ?3,0 ? ?3,11

??????????????????????????????????????????????????????????????????????????????????????????????????????????????????

6100-0323?6100-0324 ? ? ?1 ?5 ?(1) ?44,399?44,7 ?12,065?20?232 ?156?6,5 ?9,7 ?1,0 ?1 ?1,61

??????????????????????????????????????????????????????????????????????????????????????????????????????????????????

6100-0325?6100-0326 ? ? ?1 ?5 ?(2) ?44,399?44,7 ?17,780?30?247 ?156?6,5 ?14,9 ?2,0 ?3 ?1,83

???????????????????????????????? ? ???????? ? ???????????????? ? ????????????? ???????

6100-0327?6100-0328 ? ? ? ? ?3 ? ? ?23,825?36?268 ? ? ?20,2 ?2,0 ? ?2,05

??????????????????????????????????????? ???????? ???????????????????????????????????????????????????????

6100-0329?6100-0331 ? ? ?2 ? ?4 ? ?- ?31,267?48?300 ?163?13,5?26,5 ?2,5 ?5 ?2,82

???????????????????????????????? ? ???????? ? ???????????????? ? ????????????? ???????

6100-0332?6100-0333 ? ? ? ? ?5 ? ? ?44,399?63?335 ? ? ?38,2 ?3,0 ? ?4,08

??????????????????????????????????????????????????????????????????????????????????????????????????????????????????

6100-0334?6100-0335 ? ? ?1 ?6 ?(1) ?63,348?63,8 ?12,065?20?294 ?218?8,0 ?9,7 ?1,0 ?1 ?4,48

???????????????????????????????? ? ???????? ? ???????????????? ? ?????????????????????????

6100-0336?6100-0337 ? ? ? ? ?(2) ? ? ?17,780?30?309 ? ? ?14,9 ?2,0 ?3 ?4,70

???????????????????????????????? ? ???????? ? ???????????????? ? ??????? ? ???????

6100-0338?6100-0339 ? ? ? ? ?(3) ? ? ?23,825?36?330 ? ? ?20,2 ? ? ?4,92

???????????????????????????????? ? ???????? ? ???????????????? ? ?????????????????????????

6100-0341?6100-0342 ? ? ? ? ?4 ? ? ?31,267?48?355 ? ? ?26,5 ?2,5 ?5 ?5,60

???????????????????????????????? ? ???????? ? ???????????????? ? ????????????? ???????

6100-0343?6100-0344 ? ? ? ? ?5 ? ? ?44,399?63?390 ? ? ?38,2 ?3,0 ? ?6,86

-----------------------------------

<*> Размеры, отсутствующие в стандарте ИСО 238-74 (см. Приложение).

Примечания. 1. Размеры, заключенные в скобки, применять не рекомендуется.

2. Допускается изготовление диаметра цилиндрической проточки

с допуском

15.

3. Допускается увеличение длины L, кратное 5 мм, для втулок с внутренним конусом Морзе 1 - 3 и 10 мм для втулок с внутренним конусом Морзе 4 - 5.

Пункт 4 после слов "ГОСТ 4543-71" дополнить словами: "или сталь 45 по ГОСТ 1050-88".

Стандарт дополнить Приложением:

Приложение

СООТВЕТСТВИЕ СТАНДАРТА СТАНДАРТУ ИСО 238-74

Размеры коротких и длинных переходных втулок для инструментов с хвостовиком конус Морзе полностью охватывают номенклатуру размеров втулок по стандарту ИСО 238-74.

Дополнительно в стандарт включены размеры коротких переходных втулок с метрическим конусом и дополнительные размеры коротких и длинных втулок, уточняющие их конструктивные параметры, отмеченные в табл. 1 и 2 настоящего стандарта знаком <*>, а также требования к материалам, твердости, шероховатости поверхностей и маркировке втулок.
