Название документа

"ГОСТ 24247-80. Пластины режущие сменные многогранные твердосплавные трехгранной формы с отверстием и стружколомающими канавками на двух сторонах. Конструкция и размеры"

(утв. Постановлением Госстандарта СССР от 19.07.1980 N 2904)

(ред. от 01.12.1990)

"ГОСТ 24247-80. Пластины режущие сменные многогранные твердосплавные трехгранной формы с отверстием и стружколомающими канавками на двух сторонах. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 19.07.1980 N 2904)
(ред. от 01.12.1990)

Оглавление

ГОСТ 24247-80. Пластины режущие сменные многогранные твердосплавные трехгранной формы с отверстием и стружколомающими канавками на двух сторонах. Конструкция и размеры

Информационные данные

Приложение 1

Приложение 2

Приложение 3. Применяемые марки сплавов пластин

Приложение 4. Применяемость пластин

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 19 июля 1980 г. N 2904

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ

ТВЕРДОСПЛАВНЫЕ ТРЕХГРАННОЙ ФОРМЫ С ОТВЕРСТИЕМ

И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ

НА ДВУХ СТОРОНАХ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Triangular throw-away (indexable) carbide

cutting inserts with cylindrical holes

and chip-breaking flutes on both faces.

Design and dimensions

ГОСТ 24247-80

Список изменяющих документов

(в ред. Изменения N 1, утв. в октябре 1984 г.,

Изменения N 2, утв. в декабре 1990 г.)

Группа В56

ОКП 19 6000

Дата введения

1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством цветной металлургии СССР.

Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.07.1980 N 2904.

3. В настоящий стандарт введен международный стандарт ИСО 3364-85 "Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим крепежным отверстием. Размеры" в части пластин ТNМG.

4. Срок проверки - 2000 г., периодичность проверки - 10 лет.

5. Введен впервые.

6. Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана ссылка ? Номер пункта

??????????????????????????????????????????????????????????????????

ГОСТ 19042-80 ?5

ГОСТ 19086-80 ?6

7. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 N 3613.

8. Переиздание (апрель 1992 г.) с Изменениями N 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. N 2).

1. (Исключен, Изм. N 2).

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

--------------------------------

<*> Размер для справок.

мм

??????????????????????????????????????????????????????????????????

Обозначение пластин ? l ? s ? r ? m ? d ? d

класса допуска М ? ? ? ? ? ? 1

????????????????????????????????? ? ? ? ? ?

цифровое ? буквенно- ?Приме-? ? ? ? ? ?

? цифровое ?няе- ? ? ? ? ? ?

? ?мость ? ? ? ? ? ?

? ?<*> ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????

01125-110304?ТNМG-110304 ? ?11,0?3,18?0,4?9,128 ?6,350 ?2,26

??????????????????????????????????????????????????????????????????

01125-160404?ТNМG-160404 ? ?16,5?4,76?0,4?13,891?9,525 ?

????????????????????????????????? ? ???????????? ?

01125-160408?ТNМG-160408 ? ? ? ?0,8?13,494? ?3,81

????????????????????????????????? ? ???????????? ?

01125-160412?ТNМG-160412 ? ? ? ?1,2?13,097? ?

?????????????????????????????????????? ????????????????????????

01125-220404?ТNМG-220404 ? ?22,0? ?0,4?18,653?12,700 ?

????????????????????????????????? ? ???????????? ?

01125-220408?ТNМG-220408 ? ? ? ?0,8?18,256? ?5,16

????????????????????????????????? ? ???????????? ?

01125-220412?ТNМG-220412 ? ? ? ?1,2?17,859? ?

????????????????????????????????? ? ???????????? ?

01125-220416?ТNМG-220416 ? ? ? ?1,6?17,463? ?

--------------------------------

<*> См. Приложение 4.

Пример условного обозначения при заказе пластины из твердого сплава марки Т15К6 класса допуска М, диаметром d = 6,350

196613 2053 110304.

3. Форма и размеры стружколомающих канавок указаны в Приложении 1.

4. Ориентировочная масса пластин указана в Приложении 2.

5. Система обозначений пластин - по ГОСТ 19042-80.

6. Технические требования - по ГОСТ 19086-80.

7. Применяемые марки сплавов указаны в Приложении 3.

(Введен дополнительно, Изм. N 2).

Приложение 1

Рекомендуемое

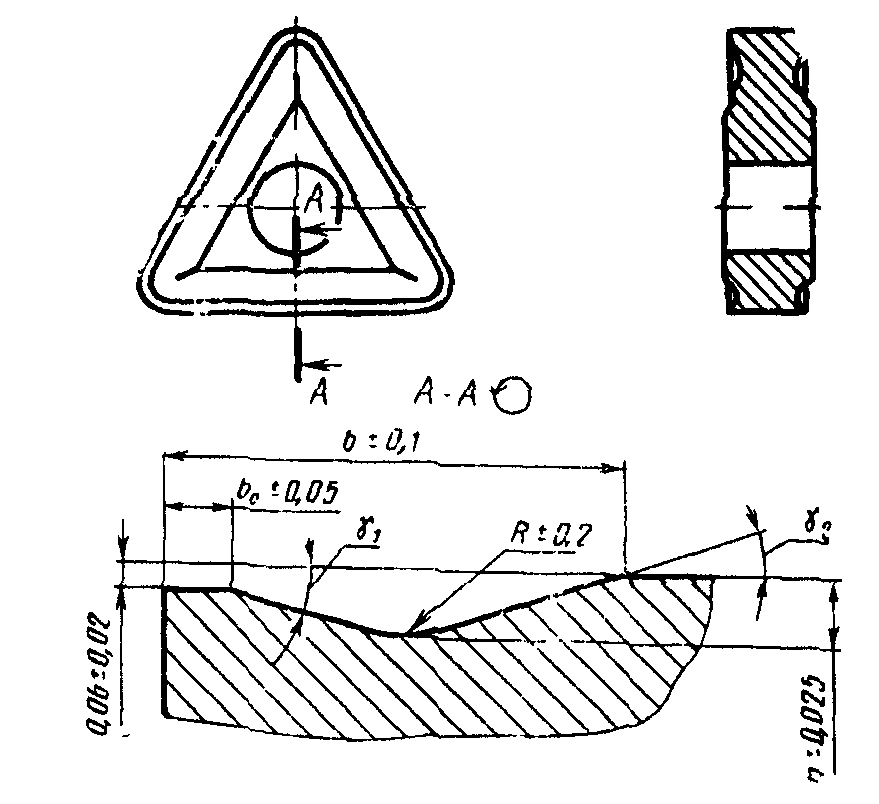

Форма и размеры стружколомающих канавок на передних поверхностях пластин указаны на чертеже и в таблице.

Размеры, мм

??????????????????????????????????????????????????????????????????

Цифровое обозначение ? b ? b ? R ? h ? гамма ? гамма

пластин ? 0 ? ? ? ? 1? 2

??????????????????????????????????????????????????????????????????

01125-110304 ?0,2 ?1,30 ?0,6 ?0,22 ?20° ?26°40'

?????????????????????? ?????????????????????????????????????

01125-160404 ? ?1,95 ?1,2 ?0,24 ?15° ?17°30'

?????????????????????? ? ? ? ? ?

01125-160408 ? ? ? ? ? ?

?????????????????????? ? ? ? ? ?

01125-160412 ? ? ? ? ? ?

?????????????????????? ? ? ? ? ?

01125-220404 ? ? ? ? ? ?

????????????????????????????????????? ? ? ?

01125-220408 ?0,3 ?2,05 ? ? ? ?

?????????????????????? ? ? ? ? ?

01125-220412 ? ? ? ? ? ?

?????????????????????? ? ? ? ? ?

01125-220416 ? ? ? ? ? ?

Приложение 2

Справочное

??????????????????????????????????????????????????????????????????

Цифровое обозначение? Ориентировочная масса пластин, г

пластин ??????????????????????????????????????????????

? из твердого сплава ?из безвольфрамовотвердых

? марок ? сплавов марки

??????????????????????????????????????????????

? Т15К6 ? Т14К8 ? ТН20

??????????????????????????????????????????????????????????????????

01125-110304 ?1,56 ?1,59 ?0,79

??????????????????????????????????????????????????????????????????

01125-160404 ?5,27 ?5,34 ?2,66

??????????????????????????????????????????????????????????????????

01125-160408 ?5,21 ?5,30 ?2,64

??????????????????????????????????????????????????????????????????

01125-160412 ?5,13 ?5,21 ?2,60

??????????????????????????????????????????????????????????????????

01125-220404 ?9,24 ?9,40 ?-

??????????????????????????????????????????????????????????????????

01125-220408 ?9,21 ?9,37 ?-

??????????????????????????????????????????????????????????????????

01125-220412 ?9,12 ?9,29 ?-

??????????????????????????????????????????????????????????????????

01125-220416 ?9,01 ?9,17 ?-

(Измененная редакция, Изм. N 2).

Приложение 3

Рекомендуемое

ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН

??????????????????????????????????????????????????????????????????

Обозначение деталей ? Основное применение ? Применение

? ?по специальному заказу

??????????????????????????????????????????????????????????????????

01125-110304 ?N 7 ?N 6, N 8

01125-160404 ? ?

01125-160408 ? ?

01125-160412 ? ?

??????????????????????????????????????????????????????????????????

01125-220404 ?- ?N 6, N 7

01125-220408 ? ?

01125-220412 ? ?

01125-220416 ? ?

N 6 - Т14К8; N 7 - Т15К6; N 8 - ТН20.

Приложение 4

Справочное

ПРИМЕНЯЕМОСТЬ ПЛАСТИН

??????????????????????????????????????????????????????????????????

d ? Обозначение ? Пластины со стружколомающими канавками

? ? на двух сторонах

? ?????????????????????????????????????????

? ? радиус при вершине r

? ? эпсилон

? ?????????????????????????????????????????

? ? 0,4 ? 0,8 ? 1,2 ? 1,6 ? 2,4

??????????????????????????????????????????????????????????????????

6,35 ?ТNМG 1103 ?++ ?++ ?+++ ?+++ ?+++

??????????????????????????????????????????????????????????????????

9,525 ?ТNМG 1603 ?++ ?++ ?++ ?+++ ?+++

????????????????????????????????????????????????????????

?ТNМG 1604 ?+ ?+ ?+ ?++ ?+++

??????????????????????????????????????????????????????????????????

12,7 ?ТNМG 2204 ?++ ?+ ?+ ?+ ?+++

??????????????????????????????????????????????????????????????????

15,875 ?ТNМG 2706 ?+++ ?+++ ?++ ?++ ?++

??????????????????????????????????????????????????????????????????

19,05 ?ТNМG 3309 ?+++ ?+++ ?+++ ?+++ ?++

Примечание. + - пластины основного применения, стандартизованные.

++ - пластины ограниченного применения, нестандартизованные.

+++ - пластины, не рекомендуемые для применения.

Приложения 3, 4 (Введены дополнительно, Изм. N 2).
