Утвержден и введен в действие
Постановлением Госстандарта СССР
от 19 июня 1980 г. N 2903
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ СМЕННЫЕ МНОГОГРАННЫЕ
КЛАССИФИКАЦИЯ. СИСТЕМА ОБОЗНАЧЕНИЙ. ФОРМЫ
Throw-away (indexable) inserts.
Classification. Notation. Forms
ГОСТ 19042-80
(ИСО 1832-85)
Список изменяющих документов
(в ред. Изменения N 1, утв. в октябре 1984 г.,
Изменения N 2, утв. в апреле 1987 г.,
Изменения N 3, утв. в декабре 1990 г.)
Группа В56
ОКП 19 6000
Дата введения
1 января 1982 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством цветной металлургии СССР.
Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник; А.А. Залужный; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 N 2903.
3. Срок проверки - 2000 г., периодичность проверки - 10 лет.
4. Приложения 1 - 8 подготовлены методом применения международного стандарта ИСО 1832-85 "Пластины сменные для режущих инструментов. Обозначения".
5. Взамен ГОСТ 19042-73.
6. Ссылочные нормативно-технические документы
Обозначение НТД, на который дана ссылка
Номер пункта
ГОСТ 19043-80 - ГОСТ 19053-80
3.1
ГОСТ 19056-80
3.1
ГОСТ 19057-80
3.1
ГОСТ 19059-80
3.1
ГОСТ 19061-80 - ГОСТ 19065-80
3.1
ГОСТ 19067-80 - ГОСТ 19072-80
3.1
ГОСТ 19073-80 - ГОСТ 19081-80
3.2
ГОСТ 19083-80
3.2
ГОСТ 19084-80, ГОСТ 19085-80
3.3
ГОСТ 19086-80
2.1.8
ГОСТ 24247-80 - ГОСТ 24257-80
3.1
ГОСТ 25403-82
3.1
ГОСТ 25418-82
3.3
ГОСТ 27301-87, ГОСТ 27302-87
3.1
7. Ограничение срока действия снято Постановлением Госстандарта СССР от 28.12.1990 г. N 3442.
8. Переиздание (апрель 1992 г.) с Изменениями N 1, 2, 3, утвержденными в октябре 1984 г., апреле 1987 г., декабре 1990 г. (ИУС 2-85, 8-87, 4-91).
Требования стандарта в части разд. 1, 2 и 3 являются обязательными.
(Введен дополнительно, Изм. N 3).
1. КЛАССИФИКАЦИЯ
1.1. По назначению пластины разделяются на режущие, опорные и стружколомы.
1.2. Пластины классифицируются по следующим признакам:
режущие пластины: форма, наличие заднего угла, класс допуска, наличие отверстия и стружколомающих канавок;
опорные пластины: форма и наличие заднего угла;
стружколомы: форма.
2. СИСТЕМА ОБОЗНАЧЕНИЙ
2.1. Цифровые и буквенно-цифровые обозначения режущих пластин должны соответствовать следующей схеме.
цифровое обозначение: 01 1 1 1-16 04 08
буквенно-цифровое обозначение: T N U G-16 04 08 TL ...
1. Буква (цифра), обозначающая ? ? ? ? ? ? ? ?? ?
форму пластины (см. табл. 1) ?? ? ? ? ? ? ? ?? ?
2. Буква (цифра), обозначающая ? ? ? ? ? ? ?? ?
задний угол (см. табл. 2) ????? ? ? ? ? ? ?? ?
3. Буква (цифра), обозначающая ? ? ? ? ? ?? ?
класс допуска (см. табл. 3, 4 и 5) ???????? ? ? ? ? ?? ?
4. Буква (цифра), обозначающая ? ? ? ? ?? ?
конструктивные особенности ? ? ? ? ?? ?
пластин (см. табл. 6) ???????????? ? ? ? ?? ?
5. Число, обозначающее размер ? ? ? ?? ?
пластины (см. п. 2.1.5) ??????????????? ? ? ?? ?
6. Число, обозначающее рабочую ? ? ?? ?
толщину пластины (см. п. 2.1.6) ??????????????????? ? ?? ?
7. Число и буква, обозначающие ? ?? ?
форму вершины (см. п. 2.1.7, ? ?? ?
табл. 7 и 8) ???????????????????????? ?? ?
8. Буква, обозначающая исполнение ?? ?
режущей кромки (см. табл. 9) ??????????????????????????? ?
9. Буква, обозначающая направление ? ?
резания (см. табл. 10) ??????????????????????????? ?
10. Особые обозначения изготови- ?
теля ??????????????????????????????
Обозначения по пп. 1 - 7 являются обязательными.
2.1.1. Буквы (цифры), обозначающие форму режущих, опорных, стружколомающих пластин, должны соответствовать указанным в табл. 1.
Таблица 1
Группа
Форма
Обозначение форм пластин
режущих
опорных
стружколомов
буквенное
цифровое
буквенное
цифровое
буквенное
цифровое
I. Равносторонние и равноугольные
Шестигранная
H
11
OH
76
-
-
Восьмигранная
O
-
-
-
-
-
Пятигранная
P
10
OP
75
-
-
Круглая
R
12
OR
77
-
-
Квадратная
S
03
OS
72
CS
91
Трехгранная
T
01
OT
70
CT
90
II. Равносторонние и неравноугольные
Ромбическая с углом при вершине <*>
80°
C
05
OC
73
-
-
55°
D
13
OD
78
-
-
75°
E
-
-
-
-
86°
M
-
-
-
-
-
35°
V
-
-
-
-
-
Шестигранная с углом при вершине
80°
W
02
OW
71
-
-
III. Неравносторонние и равноугольные
Прямоугольная
L
09
-
-
-
-
IV. Неравносторонние и неравноугольные
Параллелограммная с углом при вершине <*>
85°
A
-
-
-
-
-
82°
B
-
-
-
-
-
55°
K
08
OK
74
-
-
84°
F
07
-
-
-
-
----------------------------------
<*> Обозначается наименьший угол при вершине.
2.1.2. Буквы (цифры), обозначающие задний угол, должны соответствовать табл. 2.
Таблица 2
Обозначение
цифровое
7
8
2
6
4
5
9
1
3
0
буквенное
A
B
C
D
E
F
G
N
P
O <*>
Величина заднего угла, град
3
5
7
15
20
25
30
0
11
-
-----------------------------------
<*> Обозначает задние углы, отличающиеся от указанных в табл. 2. Примечание. При различных задних углах на разных режущих кромках выбор буквы определяется задним углом самой длинной режущей кромки.
2.1.3. Буквы (цифры), обозначающие класс допусков, должны соответствовать табл. 3, 4 и 5 и черт. 1 - 3.
Пластины с нечетным числом граней
и с закругленными вершинами
Черт. 1
Пластины с четным числом граней
и с закругленными вершинами
Черт. 2
Пластины с фаской
Черт. 3
Таблица 3
мм
Обозначение классов допусков
Предельные отклонения размеров
цифровое
буквенное
d
m
s
6
A <*>
+/- 0,025
+/- 0,005
+/- 0,025
-
F <*>
+/- 0,013
+/- 0,005
+/- 0,025
4
C <*>
+/- 0,025
+/- 0,013
+/- 0,025
-
H
+/- 0,013
+/- 0,013
+/- 0,025
5
E
+/- 0,025
+/- 0,025
+/- 0,025
3
G
+/- 0,025
+/- 0,025
+/- 0,13
-
J <*>
от +/- 0,05
до +/- 0,15 <**>
+/- 0,005
+/- 0,025
7
K <*>
от +/- 0,05
до +/- 0,15 <**>
+/- 0,013
+/- 0,025
-
L <*>
от +/- 0,05
до +/- 0,15 <**>
+/- 0,025
+/- 0,025
2
M
от +/- 0,05
до +/- 0,15 <**>
от +/- 0,08
до +/- 0,20 <**>
+/- 0,13
-
N
от +/- 0,05
до +/- 0,15 <**>
от +/- 0,08
до +/- 0,20 <**>
+/- 0,025
1
U
от +/- 0,08
до +/- 0,25 <**>
от +/- 0,13
до +/- 0,38 <**>
+/- 0,13
----------------------------------
<*> Классы допусков используются у пластин со шлифованными фасками.
<**> Предельные отклонения зависят от размеров пластин (см. табл. 4 и 5).
Предельное отклонение диаметра контрольного цилиндра - +/- 0,002 мм.
Предельные отклонения размеров m и d пластин форм Н, О, Р, R, S, Т, С, Е, М, W должны соответствовать значениям, указанным в табл. 4.
Таблица 4
мм
Диаметр вписанной окружности
Предельные отклонения размеров
d
m
Класс допуска
J, K, L, M, N
U
M, N
U
От 4,76 до 10,0
+/- 0,05
+/- 0,08
+/- 0,08
+/- 0,13
От 12,0 до 12,7
+/- 0,08
+/- 0,13
+/- 0,13
+/- 0,20
От 15,875 до 22,25
+/- 0,10
+/- 0,18
+/- 0,15
+/- 0,27
От 25,0 до 25,4
+/- 0,13
+/- 0,25
+/- 0,18
+/- 0,38
От 31,75 до 32,0
+/- 0,15
+/- 0,25
+/- 0,20
+/- 0,38
Предельные отклонения размеров m и d пластин формы D для классов допусков М и N должны соответствовать значениям, указанным в табл. 5.
Таблица 5
мм
Диаметр вписанной окружности
Предельные отклонения размеров
d
m
От 5,56 до 9,525
+/- 0,05
+/- 0,11
12,700
+/- 0,08
+/- 0,15
От 15,875 до 19,05
+/- 0,10
+/- 0,18
(Измененная редакция, Изм. N 2).
2.1.4. Буквы (цифры), обозначающие конструктивные особенности пластин, должны соответствовать табл. 6.
Таблица 6
Обозначение
Чертеж
Конструктивные особенности
цифровое
буквенное
стружколомающая канавка
крепежное отверстие
1
N
Без стружколомающих канавок
Без отверстия
2
R
Со стружколомающими канавками с одной стороны
6
F
Со стружколомающими канавками с двух сторон
3
A
Без стружколомающих канавок
С цилиндрическим отверстием
4
M
Со стружколомающими канавками с одной стороны
5
G
Со стружколомающими канавками с двух сторон
8
W
Без стружколомающих канавок
С односторонним тороидальным отверстием для винта с потайной головкой с углом от 40° до 60°
9
T
Со стружколомающими канавками с одной стороны
С односторонним тороидальным отверстием для винта с потайной головкой с углом от 40° до 60°
-
Q
Без стружколомающих канавок
С двухсторонним тороидальным отверстием для винта с потайной головкой с углом от 40° до 60°
-
U
Со стружколомающими канавками с двух сторон
-
B
Без стружколомающих канавок
С односторонним тороидальным отверстием для винта с потайной головкой с углом от 70° до 90°
-
H
Со стружколомающими канавками с одной стороны
-
C
Без стружколомающих канавок
С двухсторонним тороидальным отверстием для винта с потайной головкой с углом от 70° до 90°
-
J
Со стружколомающими канавками с двух сторон
7
X
Другие особенности, требующие дополнительного пояснения с чертежом или описания
2.1.5. Обозначения размеров пластин различных форм приведены в табл. 6а.
Таблица 6а
Диаметр, мм
Обозначение размеров пластин форм
H
O
P
S
T
C
D
E
M
V
W
R
3,97
-
-
-
03
06
04
-
-
-
-
-
-
4,76
-
-
-
04
08
04
05
04
04
08
-
-
5,56
-
-
-
05
09
05
06
05
05
09
03
-
6,35
03
02
04
06
11
06
07
06
06
11
04
06
7,94
04
03
05
07
13
08
09
08
07
13
05
07
9,525
05
04
07
09
16
09
11
09
09
16
06
09
12,7
07
05
09
12
22
12
15
13
12
22
08
12
15,875
09
06
11
15
27
16
19
16
15
27
10
15
19,05
11
07
13
19
33
19
23
19
19
33
13
19
25,4
14
10
18
25
44
25
31
26
25
44
17
25
31,75
18
13
23
31
54
32
38
32
31
54
21
31
Примечание. Обозначение размеров круглых пластин с диаметром вписанной окружности в метрических единицах указано в обязательном Приложении.
Для равносторонних-равноугольных и равносторонних-неравноугольных сменных многогранных режущих пластин (табл. 1) в качестве числа выбирается размер теоретической боковой длины в мм, причем цифры после запятой не учитываются.
Пример: Боковая длина 12,7 - число 12.
Для круглых режущих сменных пластин в качестве числа, обозначающего размер пластины, указывается диаметр в мм.
Для всех других сменных многогранных режущих пластин число всегда устанавливается в соответствии с главной режущей кромкой или самой длинной кромкой. Цифры после запятой не учитываются.
При получении однозначного числа на первом месте ставится 0 (ноль).
При необходимости дополнительные размеры должны быть указаны на чертеже или оговорены в тексте буквой X (табл. 6).
(Измененная редакция, Изм. N 3).
2.1.6. Числа, обозначающие рабочую толщину пластины
Рабочая толщина пластины S (черт. 3а) - расстояние от опорной поверхности до вершины режущей кромки.
Черт. 3а
Число определяется размером рабочей толщины в мм. Цифры после запятой не учитываются.
Если число однозначное, на первом месте ставится 0 (ноль).
Пример: Толщина пластины 4,76 мм - число 04.
Для пластин толщиной s = 1,98 и 3,97 мм на первом месте ставится буква Т.
Пример: Толщина пластины 3,97 мм - обозначение Т3
Обозначение пластин должно соответствовать табл. 6б.
Таблица 6б
Обозначение
Толщина пластины, мм
01
1,59
Т1
1,98
02
2,38
03
3,18
Т3
3,97
04
4,76
05
5,56
06
6,35
07
7,94
08
8,00
09
9,52
12
12,70
(Измененная редакция, Изм. N 1, 2, 3).
2.1.7. Числа и буквы, обозначающие форму вершины режущей кромки
2.1.7.1. Сменные многогранные режущие пластины без радиусов при вершинах обозначаются 00 (ноль-ноль).
(Измененная редакция, Изм. N 1, 3).
2.1.7.2. Сменные многогранные режущие пластины с радиусом при вершинах обозначаются размером радиуса в десятых долях миллиметра.
На первом месте ставится 0 (ноль), если число меньше 10.
Пример: Радиус при вершине 0,8 мм - число 08.

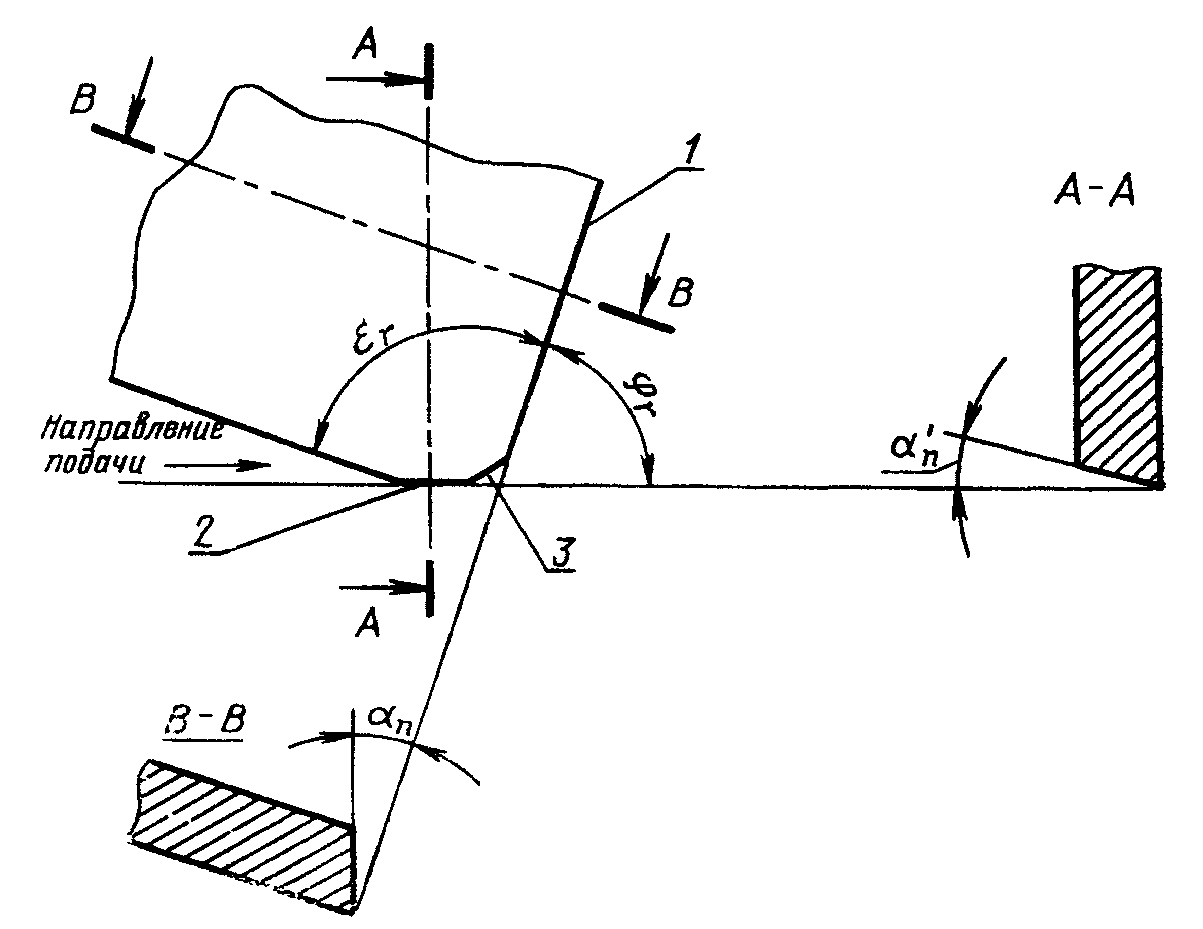

2.1.7.3. Буквы (цифры), обозначающие главный угол в плане и задний угол на фаске (черт. 4) сменных многогранных режущих пластин с угловыми фасками, должны соответствовать табл. 7 и 8.
1 - главная режущая кромка; 2 - зачистная режущая фаска;
3 - переходная фаска
Черт. 4
Таблица 7
Обозначение
Главный угол в плане , град
цифровое
буквенное
1
A
45
2
D
60
3
E
75
4
F
85
5
P
90
Таблица 8
Обозначение
Задний угол на фаске , град
цифровое
буквенное
7
A
3
8
B
5
2
C
7
6
D
15
4
E
20
5
F
25
9
G
35
1
N
0
3
P
11
(Измененная редакция, Изм. N 2).
2.1.7.4. Многогранным пластинам со специальным исполнением вершины, которая не может быть обозначена буквами согласно пп. 2.1.7.2 и 2.1.7.3, присваивается символ ZZ, указывающий на необходимость более точных пояснений.
2.1.7.5. Для пластин круглой формы вместо обозначения вершин режущей кромки приводят следующее обозначение диаметров вписанной окружности:
00, если диаметр вписанной окружности получен пересчетом дюймовых единиц в метрические;
М0, если диаметр вписанной окружности измеряется в метрических единицах.
(Введен дополнительно, Изм. N 2, 3).
2.1.8. Буквы (цифры), обозначающие исполнение режущей кромки, должны соответствовать табл. 9.
Таблица 9
Обозначение
Исполнение режущей кромки
цифровое
буквенное
-
F
Острые кромки (rn <= 0,02 мм)
1
E
Округленные кромки
2
T
Кромки с фаской
3
S
Кромки с фаской и округленные
Примечание. В обозначении пластин с дополнительной обработкой режущих кромок после буквы (цифры), обозначающей исполнение режущей кромки, указать обозначение величины радиуса округления режущей кромки или упрочняющей фаски или того и другого по ГОСТ 19086-80.
Например:
режущая трехгранная пластина TNUN-160408
- с радиусом округления режущих кромок - 0,02 - 0,03 мм
TNUN-160408 Е-02
То же, цифровое: 01111-160408 1-02
- с упрочняющей фаской f = 0,1 - 0,2 мм с углом = 15°:
TNUN-160408 Т-13
То же, цифровое: 01111-160408-2-13
- с упрочняющей фаской f = 0,1 - 0,2 мм с углом 15° и радиусом округления 0,2 - 0,03 мм:
TNUN-160408-13-02
То же, цифровое: 01111-160408 3-13-02.
(Измененная редакция, Изм. N 3).
2.1.9. Буквы (цифры), характеризующие направление резания, должны соответствовать табл. 10.
Таблица 10
Обозначение
Направление резания
цифровое
буквенное
1
R
Только правое
2
L
Только левое
3
N
Правое и левое
2.2. Цифровые и буквенно-цифровые обозначения опорных пластин должны соответствовать следующей схеме:
цифровое обозначение 70 1-11 03
буквенно-цифровое обозначение OT N-11 03
? ?? ?? ??
1. Буквы (цифры), обозначающие форму пластины ? ? ? ?
(см. табл. 1) ????? ? ? ?
2. Буква (цифра), обозначающая задний угол ? ? ?
(см. табл. 2) ????????? ? ?
3. Число, обозначающее величину режущей пластины, ? ?
для которой предназначена опорная пластина ? ?
(см. п. 2.1.5) ???????????? ?
4. Число, обозначающее рабочую толщину пластины ??????????????
(см. п. 2.1.6)
2.3. Цифровые и буквенно-цифровые обозначения стружколомов должны соответствовать следующей схеме:
цифровое обозначение 90 - 11 10
буквенно-цифровое обозначение СТ - 11 10
??? ??? ??
1. Буквы (цифры), обозначающие форму стружколома ? ? ?
(см. табл. 1) ??????? ? ?
2. Число, обозначающее величины режущей пластинки, ? ?
для которой предназначен стружколом (см. п. 2.1.5) ???????????? ?
3. Число, обозначающее величину порожка стружко- ?
лома <*> ???????????????
----------------------------------
<*> Число, обозначающее величину порожка стружколома, определяется размером n в десятых долях мм.
Например: размер n = 1,0 мм - число 10.
2.4. Условное обозначение пластин при заказе составляется с учетом общесоюзного классификатора продукции (ОКП).
Полный код ОКП условного обозначения пластин состоит из 16 знаков, первые шесть из которых обозначают марку твердого сплава, следующие четыре знака - форму пластины, последние шесть знаков - размер пластины. Код ВКГ (высшей классификационной группировки) ОКП для марок твердого сплава указан в табл. 11.
Таблица 11
Марка твердого сплава
Код ВКГ ОКП
ВК6-ОМ
196516
ВК10-ОМ
196517
ВК6
196524
ВК8
196525
ВК15
196527
Т5К10
196611
Т14К8
196612
Т15К6
196613
Т30К4
196614
ТТ7К12
196621
ТТ10К8-Б
196622
ТТ8К6
196623
ТТ20К9
196624
КНТ16
196681
ТН20
196634
ВП3115
196584
ВП3325
196585
ВП1255
196653
Код серийно-порядкового номера ОКП для пластин указан в табл. 12, 13 и 14.
3. ВИДЫ ПЛАСТИН
3.1. Режущие пластины должны изготовляться видов, указанных в табл. 12.
Таблица 12
Обозначение пластин
Код серийно-порядкового номера ОКП
Наименование пластин
Эскиз
Рекомендуемые назначения
Обозначение стандарта
цифровое
буквенное
01111
TNUN
0352
Пластина трехгранной формы
Токарные проходные, подрезные и расточные резцы
ГОСТ 19043-80
01131
TNGN
0353
01311
TPUN
0357
Пластина трехгранной формы с задним углом 11°
Токарные проходные, подрезные и расточные резцы
ГОСТ 19045-80
01331
TPGN
0358
01431
TEGN
0444
Пластины трехгранной формы с задним углом 20°
Токарные проходные, подрезные и расточные резцы для обработки легких сплавов
ГОСТ 24251-80
01322
TPMR
0409
Пластины трехгранной формы с задним углом 11° и стружколомающими канавками
Токарные проходные и расточные резцы
ГОСТ 24250-80
01332
TPGR
0441
01113
TNUA
0354
Пластины трехгранной формы с отверстием
Токарные проходные, подрезные, расточные резцы и резцы, работающие по копиру
ГОСТ 19044-80
01123
TNMA
0355
01133
TNGA
0356
01114
TNUM
0359
Пластина трехгранной формы с отверстием и стружколомающими канавками на одной стороне
ГОСТ 19046-80
01124
TNMM
0360
01125
TNMG
0405
Пластина трехгранной формы с отверстием и стружколомающими канавками на двух сторонах
Токарные проходные, подрезные, расточные резцы и резцы, работающие по копиру для чистового резания
ГОСТ 24247-80
02113
WNUA
0361
Пластина шестигранной формы с углом 80° с отверстием
Токарные проходные, расточные, автоматные резцы
ГОСТ 19047-80
02114
WNUM
0362
Пластина шестигранной формы с углом 80° с отверстием и стружколомающими канавками
Токарные проходные, расточные, автоматные резцы
ГОСТ 19048-80
03111
SNUN
0363
Пластина квадратной формы
Токарные проходные и расточные резцы, торцовые фрезы
ГОСТ 19049-80
03131
SNGN
0364
03311
SPUN
0365
Пластина квадратной формы с задним углом 11°
ГОСТ 19050-80
03331
SPGN
0366
03431
SEGN
0442
Пластина квадратной формы с задним углом 20°
Токарные проходные и расточные резцы, торцовые фрезы для обработки легких сплавов
ГОСТ 24253-80
03322
SPMR
0408
Пластина квадратной формы с задним углом 11° и стружколомающими канавками
Токарные проходные и расточные резцы
ГОСТ 24252-80
03332
SPGR
0440
03113
SNUA
0367
Пластина квадратной формы с отверстием
Токарные проходные и расточные резцы, торцовые резцы
ГОСТ 19051-80
03123
SNMA
0368
03133
SNGA
0369
03114
SNUM
0370
Пластина квадратной формы с отверстием и стружколомающими канавками на одной стороне
ГОСТ 19052-80
03124
SNMM
0371
03125
SNMG
0406
Пластина квадратной формы с отверстием и стружколомающими канавками на 2-х сторонах
Токарные проходные и расточные резцы, торцовые фрезы для чистового резания
ГОСТ 24248-80
03143
SNCA
0372
Пластина квадратной формы с отверстием и фасками
Токарные проходные и расточные резцы, торцовые фрезы
ГОСТ 19053-80
03153
SNEA
0350
05111
CNUN
0375
Пластина ромбической формы с углом 80°
Торцовые фрезы, специальные резцы с
ГОСТ 19056-80
05131
CNGN
0376
05113
CNUA
0377
Пластина ромбической формы с углом 80° и отверстием
Торцовые фрезы, специальные резцы с
ГОСТ 19057-80
05123
CNMA
0378
05133
CNGA
0379
05114
CNUM
0381
Пластина ромбической формы с углом 80°, отверстием и стружколомающими канавками на одной стороне
Торцовые фрезы, специальные резцы с
ГОСТ 19059-80
05124
CNMM
0382
05125
CNMG
0407
Пластина ромбической формы с углом 80°, отверстием и стружколомающими канавками на 2-х сторонах
Торцовые фрезы, специальные резцы с для чистового резания
ГОСТ 24249-80
07141
FNCN
0384
Пластина параллелограммной формы с углом 84° и фасками на режущих кромках
Специальные фрезы к круглофрезерным станкам
ГОСТ 19061-80
08116 правая
KNUX
0385
Пластина параллелограммной формы с углом 55° со стружколомающими канавками
Токарные резцы, работающие по копиру
ГОСТ 19062-80
08116 левая
0410
13123
DNMA
0443
Пластина ромбической формы с углом 55° и отверстием
Токарные резцы, работающие по копиру
ГОСТ 24255-80
13124
DNMM
0439
Пластина ромбической формы с углом 55°, отверстием и стружколомающими канавками на одной стороне
Токарные резцы, работающие по копиру
ГОСТ 24256-80
13125
DNMG
0445
Пластина ромбической формы с углом 55°, отверстием и стружколомающими канавками на 2-х сторонах
ГОСТ 24257-80
10111
PNUN
0386
Пластина пятигранной формы
Проходные резцы с и торцовые фрезы
ГОСТ 19063-80
10131
PNGN
0387
10113
PNUA
0388
Пластина пятигранной формы с отверстием
Проходные резцы с и торцовые фрезы
ГОСТ 19064-80
10123
PNMA
0389
10153
PNEA
0390
10114
PNUM
0391
Пластина пятигранной формы с отверстием и стружколомающими канавками
ГОСТ 19065-80
10124
PNMM
0392
11113
HNUA
0394
Пластина шестигранной формы с отверстием
Проходные резцы с и торцовые фрезы
ГОСТ 19067-80
11133
HNGA
0395
11114
HNUM
0396
Пластины шестигранной формы с отверстием и стружколомающими канавками
Проходные резцы с и торцовые фрезы
ГОСТ 19068-80
12111
RNUN
0397
Пластина круглой формы
Торцовые фрезы и специальные резцы
ГОСТ 19069-80
12131
RNGN
0398
12133
RNGA
0399
Пластина круглой формы с отверстием
ГОСТ 19070-80
12113
RNUA
0403
12123
RNMA
0404
12114
RNUM
0400
Пластина круглой формы с отверстием и стружколомающей канавкой
Торцовые фрезы и специальные резцы
ГОСТ 19071-80
12124
RNMM
0402
12224
RCMM
0401
Пластина круглой формы с задним углом и стружколомающей канавкой
Торцовые фрезы и специальные резцы для чистового резания
ГОСТ 19072-80
01228
TCMW
0428
Пластина трехгранной формы с тороидальным отверстием с задним углом 7° без канавок
Токарные проходные, расточные резцы
ГОСТ 27301-87
01229
TCMT
0429
Пластина трехгранной формы с тороидальным отверстием с задним углом 7° с канавками
Токарные проходные, расточные резцы
ГОСТ 27301-87
03228
SCMW
0430
Пластина квадратной формы с тороидальным отверстием с углом 7° без канавок
Токарные проходные, расточные резцы
ГОСТ 27301-87
03229
SCMT
0431
Пластина квадратной формы с тороидальным отверстием с задним углом 7° с канавками
Токарные проходные, расточные резцы
ГОСТ 27301-87
05228
CCMW
0432
Пластина ромбической формы с углом 80° с тороидальным отверстием с задним углом 7° без канавок
Токарные проходные, расточные резцы
ГОСТ 27301-87
05229
CCMT
0433
Пластина ромбической формы с углом 80° с тороидальным отверстием с задним углом 7° с канавками
Токарные проходные, расточные резцы
ГОСТ 27301-87
13228
DCMW
0434
Пластина ромбической формы с углом 55° с тороидальным отверстием с задним углом 7° без канавок
Токарные резцы, работающие по копиру
ГОСТ 27301-87
13229
DCMT
0435
Пластина ромбической формы с углом 55° с тороидальным отверстием с задним углом 7° с канавками
Токарные резцы, работающие по копиру
ГОСТ 27301-87
12229
RCMT
0436
Пластина круглой формы с тороидальным отверстием с задним углом 7°, с канавками
Токарные проходные специальные резцы
ГОСТ 27301-87
01361...533
TPAN...PPN
0411
Пластина трехгранной формы с задним углом 11° и симметричными фасками при вершине
Торцевые фрезы
ГОСТ 27302-87
01341...533
TPCN...PPN
0412
01371...533
TPKN...PPN
0413
01361...561
562
TPAN...PDR
PDE
0414
Пластина трехгранной формы с задним углом 11° и фасками при вершине
Торцевые фрезы
ГОСТ 27302-87
01341...561
562
TPCN...PDR
PDE
0415
01371...561
562
TPKN...PDR
PDE
0416
01441...541
542
TECN...PER
PEL
0417
Пластина трехгранной формы с задним углом 20° и фасками при вершине
Торцевые фрезы для обработки легких сплавов
ГОСТ 27302-87
03161...31
SNAN...EN
0418
Пластина квадратной формы с фасками при вершине
Торцевые фрезы
ГОСТ 27302-87
03141...31
SNCN...EN
0419
03171...31
SNKN...EN
0420
03361...361
362
SPAN...EDR
EDL
0421
Пластина квадратной формы с задним углом 11° и фасками при вершине
Торцевые фрезы
ГОСТ 27302-87
03341...361
362
SPCN...EDR
EDL
0422
03371...361
362
SPKN...EDR
EDL
0423
03161...113
SNAN...ANN
0424
Пластина квадратной формы с фаской при вершине
Торцевые фрезы
ГОСТ 27302-87
03141...113
SNCN...ANN
0425
03171...113
SNKN...ANN
0426
03441...341
342
SECN...EER
EEL
0427
Пластина квадратной формы с задним углом 20° и фаской при вершине
Торцевые фрезы для обработки легких сплавов
ГОСТ 27302-87
12
-
0014
Пластина круглой формы с задним углом 6° и вогнутой передней поверхностью
Чашечные (галтельные и бандажные) резцы
ГОСТ 25403-82
(Измененная редакция, Изм. N 1, 2).
3.2. Опорные пластины должны изготавливаться видов, указанных в табл. 13.
Таблица 13
Обозначение пластин
Код серийно-порядкового номера ОКП
Наименование пластин
Эскиз
Обозначение стандарта
цифровое
буквенное
701
OTN
0427
Опорная пластина трехгранной формы
ГОСТ 19073-80
703
OTP
0428
Опорная пластина трехгранной формы с задним углом
ГОСТ 19074-80
711
OWN
0429
Опорная пластина шестигранной формы с углом 80°
ГОСТ 19075-80
721
OSN
0430
Опорная пластина квадратной формы
ГОСТ 19076-80
723
OSP
0431
Опорная пластина квадратной формы с задним углом
ГОСТ 19077-80
731
OCN
0432
Опорная пластина ромбической формы с углом 80°
ГОСТ 19078-80
741
OKN
0433
Опорная пластина параллелограммной формы с углом 55°
ГОСТ 19079-80
781
ODN
0438
Опорная пластина ромбической формы с углом 55°
ГОСТ 24254-80
751
OPN
0434
Опорная пластина пятигранной формы
ГОСТ 19080-80
761
OHN
0435
Опорная пластина шестигранной формы
ГОСТ 19081-80
771
ORN
0437
Опорная пластина круглой формы
ГОСТ 19083-80
3.3. Стружколомы должны изготовляться видов, указанных в табл. 14.
Таблица 14
Обозначение пластин
Код серийно-порядкового номера ОКП
Наименование пластин
Эскиз
Обозначение стандарта
цифровое
буквенное
42
-
0036
Стружколом круглой формы
ГОСТ 25418-82
90
CT
0421
Стружколом трехгранной формы
ГОСТ 19084-80
91
CS
0422
Стружколом четырехгранной формы
ГОСТ 19085-80
(Измененная редакция, Изм. N 3).
Последние шесть знаков условного обозначения приведены в соответствующих стандартах на конструкцию и размеры пластин.
Пример условного обозначения при заказе режущей пластины трехгранной формы длиной режущей кромки l = 11,0 мм, радиусом r = 0,4 мм, класса допуска U из твердого сплава марки ВК6:
196524 0352 110304.
(Измененная редакция, Изм. N 1, 3).
2.5. Условное обозначение пластин в технической документации состоит из обозначения типоразмера пластин, марки сплава с указанием государственного стандарта.
Пример условного обозначения режущей пластины трехгранной формы длиной режущей кромки l = 11,0 мм, радиусом r = 0,4 мм, класса допуска U из твердого сплава марки ВК6:
01111-110304 ВК6 ГОСТ 19043-80
То же, буквенно-цифровое обозначение:
TNUN-110304 ВК6 ГОСТ 19043-80.
(Измененная редакция, Изм. N 2).
2.6. Предельные отклонения размеров пластин для дюймовой системы мер указаны в Приложениях 1 - 3.
2.7. Символы и обозначения размеров пластин для дюймовой системы мер указаны в Приложениях 4 - 8.
2.6, 2.7. (Введены дополнительно, Изм. N 3).
Приложение 1
Справочное
ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ РАЗМЕРОВ В ДЮЙМАХ (ИСО 1832)
Буквенный символ
Допуск, дюймы
d
m
s
A <*>
+/- 0,0010
+/- 0,0002
+/- 0,001
F <*>
+/- 0,0005
+/- 0,0002
+/- 0,001
C <*>
+/- 0,0010
+/- 0,0005
+/- 0,001
H
+/- 0,0005
+/- 0,0005
+/- 0,001
E
+/- 0,0010
+/- 0,0010
+/- 0,001
G
+/- 0,0010
+/- 0,0010
+/- 0,005
J <*>
от +/- 0,002 <**>
до +/- 0,006
+/- 0,0002
+/- 0,001
K <*>
от +/- 0,002 <**>
до +/- 0,006
+/- 0,0005
+/- 0,001
L <*>
от +/- 0,002 <**>
до +/- 0,006
+/- 0,0010
+/- 0,001
M
от +/- 0,002 <**>
до +/- 0,006
от +/- 0,003 <**>
до +/- 0,008
+/- 0,005
N
от +/- 0,002 <**>
до +/- 0,006
от +/- 0,003 <**>
до +/- 0,008
+/- 0,001
V
от +/- 0,003 <**>
до +/- 0,010
от +/- 0,005 <**>
до +/- 0,015
+/- 0,005
----------------------------------
<*> Допуски, обычно употребляемые для обозначения пластин с зачистными кромками.
<**> Допуски, зависящие от размера пластин и употребляемые для каждой отдельной пластины в соответствии со стандартом на данный размер пластины.
Приложение 2
Справочное
ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ ДЛЯ ПЛАСТИН С УГЛОМ 60°
И БОЛЕЕ ДЛЯ ФОРМ О, Н, Е, М, Р, S, С, Т, W, R
ПО КЛАССАМ ТОЧНОСТИ М, N И U НА РАЗМЕР m;
ПО КЛАССАМ ТОЧНОСТИ М, J, N, К, L
И U НА РАЗМЕР d В ДЮЙМАХ (ИСО 1832)
Диаметр вписанной окружности, d, дюймы
Допуск на размер d
Допуск на размер m
Классы M, L, K, J, N
Класс U
Классы M, N
Класс U
3/16
7/32
1/4
5/16
3/8
+/- 0,002
+/- 0,003
+/- 0,003
+/- 0,005
1/2
+/- 0,003
+/- 0,005
+/- 0,005
+/- 0,008
5/8
3/4
+/- 0,004
+/- 0,007
+/- 0,006
+/- 0,011
1
+/- 0,005
+/- 0,010
+/- 0,007
+/- 0,015
1 1/4
+/- 0,006
+/- 0,010
+/- 0,008
+/- 0,015
Приложение 3
Справочное
ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ ДЛЯ РОМБИЧЕСКИХ ПЛАСТИН С ВНУТРЕННИМ
ОСТРЫМ УГЛОМ 55° (ФОРМА D) ПО КЛАССУ ТОЧНОСТИ М, N
НА РАЗМЕРЫ m И d В ДЮЙМАХ (ИСО 1832)
Диаметр вписанной окружности d, дюймы
Допуск на размер d
Допуск на размер m
7/32
1/4
5/16
3/8
+/- 0,002
+/- 0,004
1
+/- 0,003
+/- 0,006
5/8
3/4
+/- 0,004
+/- 0,007
Приложение 4
Справочное
СИМВОЛЫ ДЛЯ ОБОЗНАЧЕНИЯ РАЗМЕРОВ ПЛАСТИН (ИСО 1832)
Тип
Цифровой символ
I - II - Равнобочные пластины
В странах с дюймовой системой мер символом для обозначения размера пластин употребляется цифра, соответствующая диаметру вписанной окружности.
Символом для обозначения служит числитель дроби:
а) в 1/32 долях дюйма для пластин с диаметром вписанной окружности меньше 1/4 дюйма (6,35 мм);
б) в 1/8 долях дюйма для пластин с диаметром вписанной окружности 1/4 дюйма (6,35 мм) и более.
Примечание. Для круглых пластин в качестве символа для обозначения употребляется число, соответствующее номинальному диаметру.
III - IV Неравнобочные пластины
В странах с дюймовой системой мер в качестве символа для обозначения употребляется числитель дроби для диаметра вписанной окружности 1/4 дюйма (6,35 мм).
Например. Длина главной кромки 3/4 дюйма. Символ для обозначения 3.
V Круглые пластины
В странах с дюймовой системой мер условные обозначения те же, что и для равнобочных пластин
Приложение 5
Справочное
СИМВОЛЫ ДЛЯ ОБОЗНАЧЕНИЯ ТОЛЩИНЫ ПЛАСТИН (ИСО 1832)
В странах с дюймовой системой в качестве символа для обозначения употребляется числитель дроби:
а) в 1/32 долях дюйма для пластин с диаметром вписанной окружности меньше 2/4 дюйма (6,35 мм);
б) в 1/16 - для пластин с диаметром 1/4 дюйма и более.
Примечание. В качестве символа для обозначения прямоугольных пластин и пластин в форме параллелограмма вместо вписанной окружности используется ширина пластин.
Приложение 6
Справочное
СИМВОЛЫ ДЛЯ ОБОЗНАЧЕНИЯ КОНФИГУРАЦИИ УГЛА ПЛАСТИН
В СТРАНАХ С ДЮЙМОВОЙ СИСТЕМОЙ ИСЧИСЛЕНИЯ (ИСО 1832)
0 - острый, незакругленный угол;
1 - радиус вершины 1/64 дюйма;
2 - радиус вершины 1/32 дюйма;
3 - радиус вершины 3/64 дюйма;
4 - радиус вершины 1/16 дюйма;
6 - радиус вершины 3/32 дюйма;
8 - радиус вершины 1/8 дюйма.
Приложение 7
Справочное
ОБОЗНАЧЕНИЯ РАЗМЕРА ПЛАСТИН В СООТВЕТСТВИИ
СО СТАНДАРТИЗОВАННЫМИ ДИАМЕТРАМИ ВПИСАННЫХ ОКРУЖНОСТЕЙ
ДЛЯ РАВНОСТОРОННИХ И КРУГЛЫХ ПЛАСТИН (ИСО 1832)
Равносторонние пластины
Диаметр вписанной окружности, дюймы
Обозначение размера пластин для форм H, O, P, S, T, C, D, E, M, V, W, R
3/16
1,5
7/32
1,8
1/4
2
5/16
2,5
3/8
3
1/2
4
5/8
5
3/4
6
1
8
1 1/4
10
Примечание. Длина кромки l может быть подсчитана по формуле: для равноугольных пластин (форма пластин H, О, Р, S, Т)
,
где n - число сторон многоугольника; для ромбических пластин (форм С, D, Е, М, V)
для пластин формы W
,
где , - углы при вершине острого и тупого углов.
Приложение 8
Справочное
ОБОЗНАЧЕНИЕ СТАНДАРТНЫХ ТОЛЩИН ПЛАСТИН (ИСО 1832)
Толщина пластины S, дюймы
Обозначение толщины пластин
1/16
1
5/64
1,2
3/32
1,5
1/8
2
5/32
2,5
3/16
3
7/32
3,5
1/4
4
5/16
5
3/8
6
1/2
8
Приложение 9
Обязательное
ОБОЗНАЧЕНИЕ РАЗМЕРОВ КРУГЛЫХ ПЛАСТИН
Диаметр пластины, мм
Обозначение размера круглой пластины с диаметром в метрических единицах
6,0
06
8,0
08
10,0
10
12,0
12
16,0
16
20,0
20
25,0
25
32,0
32
Приложения 1 - 9. (Введены дополнительно, Изм. N 3).


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/12/gost_10750.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
