Утвержден и введен в действие

Постановлением Госстандарта СССР

от 19 июня 1980 г. N 2914

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ

ТВЕРДОСПЛАВНЫЕ КВАДРАТНОЙ ФОРМЫ С ЗАДНИМ УГЛОМ

И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Square throw-away (indexable) carbide

cutting inserts with end-clearance angle

and chip-breaking flutes.

Design and dimensions

ГОСТ 24252-80

Список изменяющих документов

(в ред. Изменения N 1, утв. в октябре 1984 г.,

Изменения N 2, утв. в декабре 1990 г.)

Группа В56

ОКП 19 6000

Дата введения

1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством цветной металлургии СССР.

Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 N 2914.

3. В настоящий стандарт введен международный стандарт ИСО 883-85 "Пластины сменные твердосплавные (карбидные) с радиусами при вершине без крепежного отверстия. Размеры" в части пластин SРМR.

4. Срок проверки - 2000 г; периодичность проверки - 10 лет.

5. Введен впервые.

6. Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана ссылка ? Номер пункта

??????????????????????????????????????????????????????????????????

ГОСТ 19042-80 ?4

ГОСТ 19086-80 ?5

7. Ограничение срока действия снято Постановлением Госстандарта от 29.12.1990 N 3631.

8. Переиздание (апрель 1992 г.) с Изменениями N 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. N 2).

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

мм

????????????????????????????????????????????????????????????????????????

Обозначение пластин классов допусков ?l = d ? s ? s ? r ? m

?????????????????????????????????????????????? ? ? 1 ? ?

М ? G ? ? ? ? ?

?????????????????????????????????????????????? ? ? ? ?

цифро-?буквенно-?При- ?цифро-?буквенно-?При- ? ? ? ? ?

вое ?цифровое ?ме- ?вое ?цифровое ?ме- ? ? ? ? ?

? ?няе- ? ? ?няе- ? ? ? ? ?

? ?мость? ? ?мость? ? ? ? ?

? ? ? ? ? ? ? ? ? ?

????????????????????????????????????????????????????????????????????????

03322-?SРМR- ? ?03332-?SРGR- ? ?9,525 ?3,18?3,44?0,4?1,808

090304?090304 ? ?090304?090304 ? ? ? ? ? ?

?????????????????????????????????????????????? ? ???????????????

03322-?SРМR- ? ?03332-?SРGR- ? ? ? ?3,52?0,8?1,644

090308?090308 ? ?090308?090308 ? ? ? ? ? ?

????????????????????????????????????????????????????? ???????????????

03322-?SРМR- ? ?03332-?SРGR- ? ?12,700? ?3,44?0,4?2,465

120304?120304 ? ?120304?120304 ? ? ? ? ? ?

?????????????????????????????????????????????? ? ???????????????

03322-?SРМR- ? ?03332-?SРGR- ? ? ? ?3,02?0,8?2,301

120308?120308 ? ?120308?120308 ? ? ? ? ? ?

?????????????????????????????????????????????? ? ? ??????????

03322-?SРМR- ? ?03332-?SРGR- ? ? ? ? ?1,2?2,137

120312?120312 ? ?120312?120312 ? ? ? ? ? ?

--------------------------------

<*> См. Приложение 3.

Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска G, длиной режущей кромки l = 9,5 мм, радиусом r = 0,4 мм:

196524 0440 090304.

(Измененная редакция, Изм. N 1).

2. Форма и размеры стружколомающих канавок указаны в Приложении 1.

3. Ориентировочная масса пластин указана в Приложении 2.

4. Система обозначений пластин - по ГОСТ 19042-80.

5. Технические требования - по ГОСТ 19086-80.

6. Применяемые марки сплавов указаны в Приложении 3.

(Введен дополнительно. Изм. N 2).

Приложение 1

Рекомендуемое

Форма и размеры стружколомающих канавок на передней поверхности пластин указаны на черт. 1, 2 и в таблице.

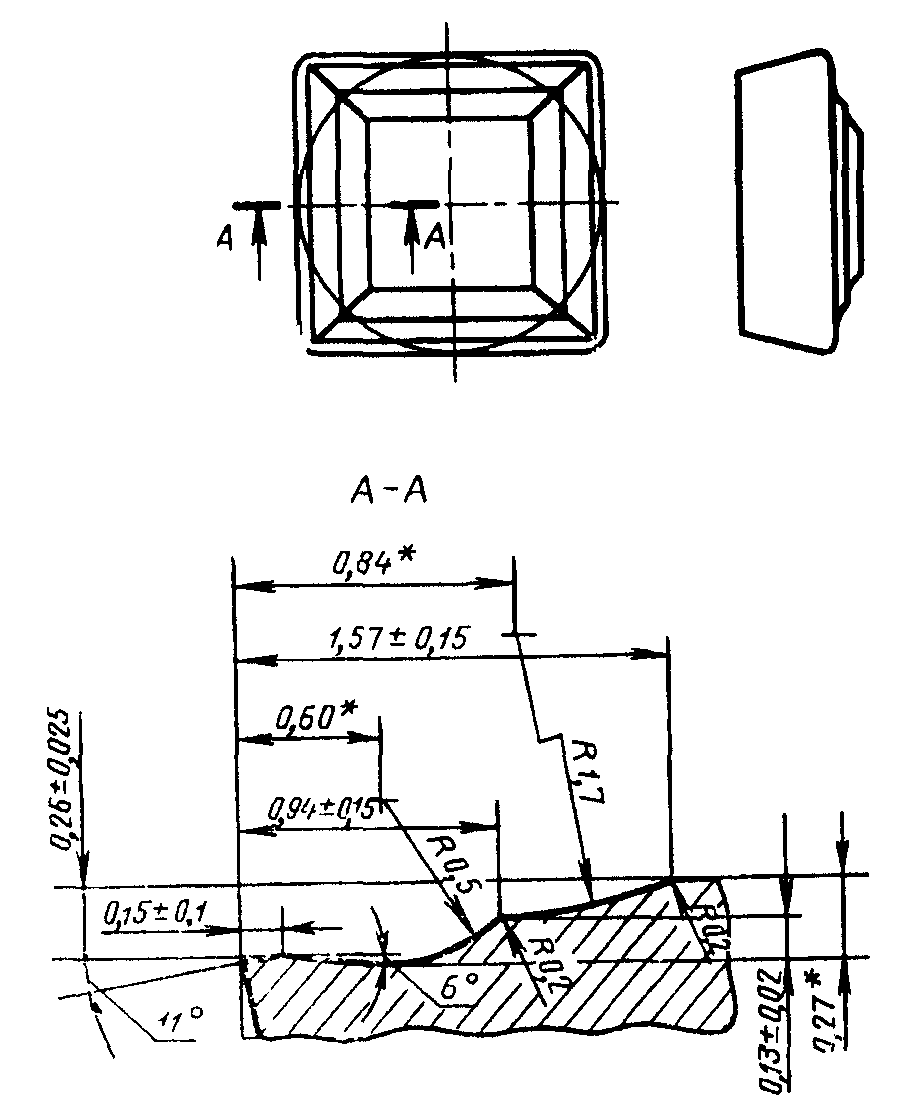

Форма 1 для пластин 03332-090304; 03332-120304;

03322-090304; 03322-120304

Черт. 1

--------------------------------

<*> Размеры для справок.

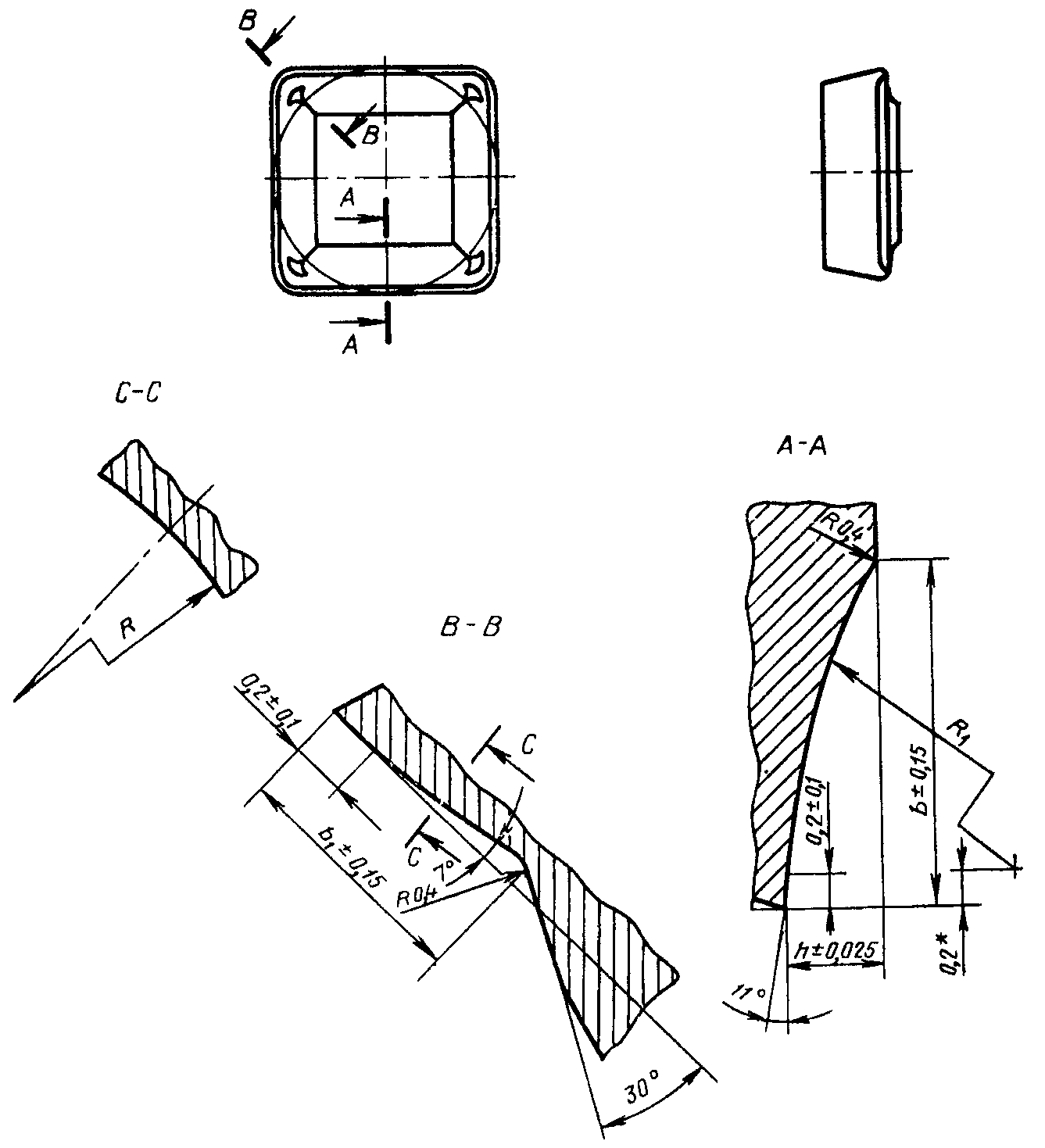

Форма 2

Черт. 2

--------------------------------

<*> Размер для справок.

мм

??????????????????????????????????????????????????????????????????

Цифровое обозначение ? b ? b ? R ? R ? h

пластин ? ? 1 ? ? 1 ?

??????????????????????????????????????????????????????????????????

03322-090308 ?1,5 ?0,9 ?4,3 ?3,0 ?0,34

03322-090308 ? ? ? ? ?

????????????????????????????????? ? ?????????????????

03322-120308 ?1,8 ? ? ?3,5 ?0,44

03322-120308 ? ? ? ? ?

????????????????????????? ?????????????????? ?

03322-120312 ? ?1,0 ?6,5 ? ?

03322-120312 ? ? ? ? ?

Приложение 2

Справочное

??????????????????????????????????????????????????????????????????

Цифровое ? Ориентировочная масса пластин, г

обозначение ????????????????????????????????????????????????????

пластин ? ВК6 ? ВК8 ? Т5К10 ? Т14К8 ? Т15К6 ?из без-

? ? ? ? ? ?вольфра-

? ? ? ? ? ?мового

? ? ? ? ? ?сплава

? ? ? ? ? ?марки ТН20

??????????????????????????????????????????????????????????????????

03322-090304 ?3,92 ?3,86 ?3,39 ?3,07 ?3,02 ?1,53

03332-090304 ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????

03322-090308 ?3,99 ?3,93 ?3,44 ?3,12 ?3,07 ?1,55

03332-090308 ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????

03322-120304 ?7,21 ?7,11 ?6,23 ?5,65 ?5,55 ?2,80

03332-120304 ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????

03322-120308 ?7,40 ?7,31 ?6,40 ?5,81 ?5,71 ?2,90

03332-120308 ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????

03322-120312 ?7,38 ?7,29 ?6,38 ?5,79 ?5,69 ?2,89

03332-120312 ? ? ? ? ? ?

(Измененная редакция, Изм. N 2).

Приложение 3

Рекомендуемое

ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН

??????????????????????????????????????????????????????????????????

Цифровое ? Основное ?Дополнительное ? Применение

обозначение ? применение ? применение ? по специальному

пластин ? ? ? заказу

??????????????????????????????????????????????????????????????????

03322-090304 ?N 7 ?- ?N 3, N 4, N 5, N 6,

? ? ?N 8

????????????????????????????? ??????????????????????

03332-090304 ?- ? ?N 3, N 4, N 5, N 6,

? ? ?N 7, N 8

???????????????? ??????????????????????????????????????

03322-090308 ? ?- ?N 3, N 4, N 5, N 6,

03332-090308 ? ? ?N 7, N 8

??????????????????????????????????????????????????????????????????

03322-120304 ?N 3 ?N 7 ?N 4, N 5, N 6, N 8

??????????????????????????????????????????????????????????????????

03332-120304 ?- ?- ?N 3, N 4, N 5, N 6,

? ? ?N 7, N 8

???????????????? ? ??????????????????????

03322-120308 ? ? ?N 3, N 4, N 5, N 6,

03332-120308 ? ? ?N 7, N 8

???????????????? ? ?

03322-120312 ? ? ?

03332-120312 ? ? ?

N 3 - ВК6; N 4 - ВК8; N 5 - Т5К10; N 6 - Т14К8; N 7 - Т15К6; N 8 - ТН20.

Приложение 4

Справочное

ПРИМЕНЕНИЕ ПЛАСТИН

??????????????????????????????????????????????????????????????????

d ?Задний ? Пластины классов допусков G, М

? угол ????????????????????????????????????????????????

? альфа ? со стружколомающими канавками

? n ? на передней поверхности (R)

? ????????????????????????????????????????????????

? ? обозначение ? радиус при вершине r

? ? ? эпсилон

? ? ??????????????????????????????????

? ? ? 0,4 ? 0,8 ? 1,2 ? 1,6

??????????????????????????????????????????????????????????????????

9,525 ?11° ?SРGR 0903 ?+++ ?+++ ?++ ?++

? ????????????????????????????????????????????????

? ?SРМR 0903 ?+ ?+ ?++ ?++

????????? ????????????????????????????????????????????????

12,7 ? ?SРGR 1203 ?+++ ?+++ ?+++ ?++

? ????????????????????????????????????????????????

? ?SРМR 1203 ?+ ?+ ?+ ?++

????????? ????????????????????????????????????????????????

15,875 ? ?SРGR 1504 ?++ ?++ ?++ ?++

? ????????????????????????????????????????????????

? ?SРМR 1504 ?++ ?++ ?++ ?++

????????? ????????????????????????????????????????????????

19,05 ? ?SРGR 1904 ?++ ?++ ?++ ?++

? ????????????????????????????????????????????????

? ?SРМR 1904 ?++ ?++ ?++ ?++

Примечание. + - пластины основного применения, стандартизованные.

++ - пластины ограниченного применения, нестандартизованные.

+++ - пластины, не рекомендуемые для применения.

Приложения 3, 4. (Введены дополнительно, Изм. N 2).
