ГОСТ 1145-80 (СТ СЭВ 2327-80). Шурупы с потайной головкой. Конструкция и размеры.

Информационные данные

Приложение 1. Масса стальных шурупов

Приложение 2. Допуски для шурупов с потайной головкой по системе ЕСДП СЭВ и ОСТ

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 30 июня 1980 г. N 3274

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШУРУПЫ С ПОТАЙНОЙ ГОЛОВКОЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Countersunk head wood screws.

Construction and dimensions

ГОСТ 1145-80

(СТ СЭВ 2327-80)

Список изменяющих документов

(в ред. Изменения N 1, утв. в декабре 1981 г.,

Изменения N 2, утв. в марте 1991 г.)

Группа Г32

Дата введения

1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством черной металлургии СССР.

Разработчики: В.Г. Вильде, Р.В. Жирова, Т.М. Хлопунова, Т.Е. Юрченко.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30.06.1980 N 3274.

3. Стандарт полностью соответствует СТ СЭВ 2327-80.

4. Взамен ГОСТ 1145-70.

5. Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана ссылка ? Номер пункта

??????????????????????????????????????????????????????????????????

ГОСТ 1147-80 ? 4

ГОСТ 10753-86 ? 3

ГОСТ 24669-81 ? 3

СТ СЭВ 2327-80 ? 1

6. Проверен в 1990 г. Постановлением Госстандарта от 29.03.91 N 406 снято ограничение срока действия.

7. Переиздание (октябрь 1997 г.) с Изменениями N 1, 2, утвержденными в декабре 1981 г., марте 1991 г. (ИУС 3-82, 6-91).

1. Настоящий стандарт распространяется на шурупы с потайной головкой с диаметром стержня от 1,6 до 10 мм.

Стандарт полностью соответствует СТ СЭВ 2327.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. N 1, 2).

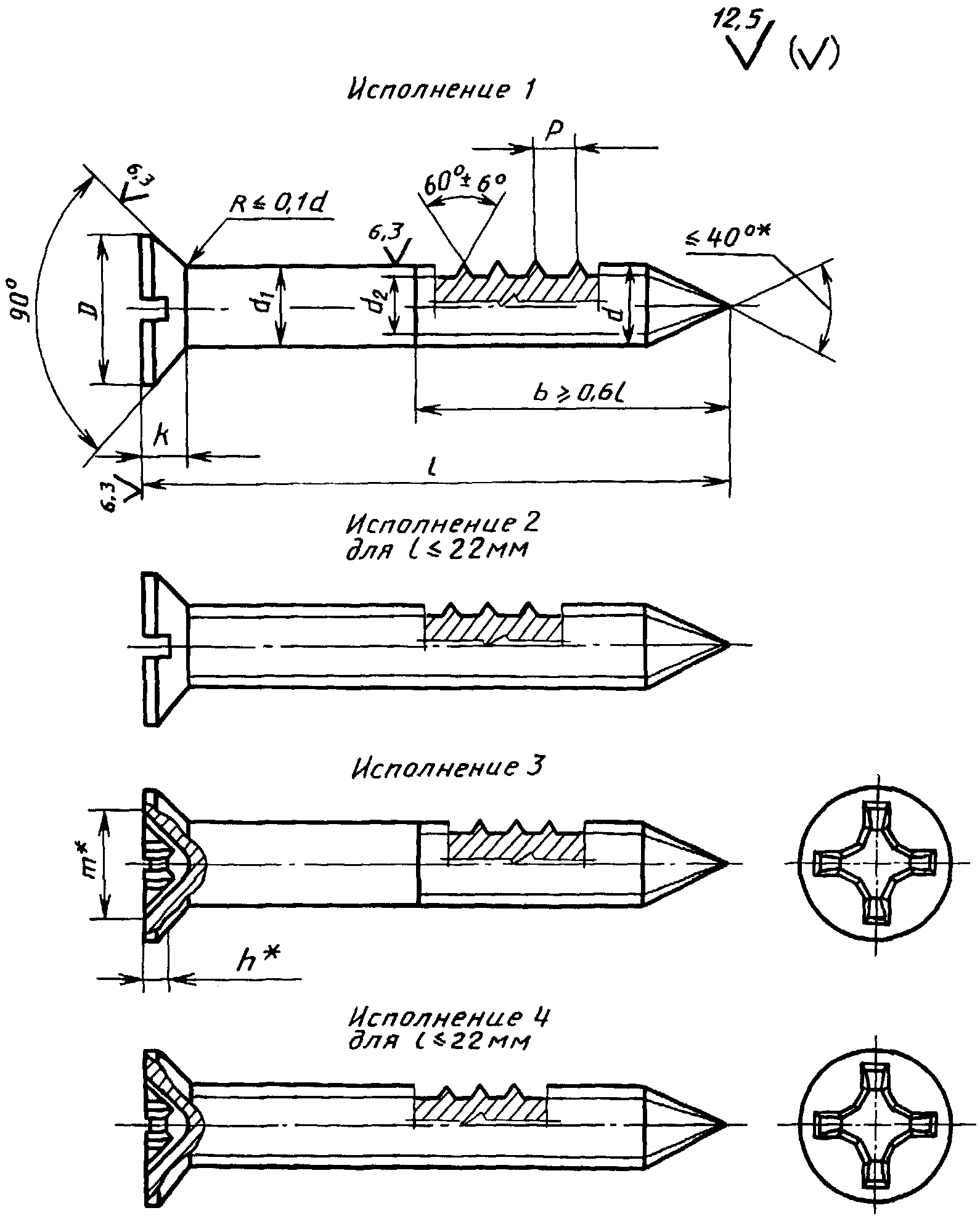

2. Конструкция и размеры шурупов должны соответствовать указанным на чертеже и в табл. 1 и 2.

--------------------------------

<*> Размеры для справок.

Таблица 1

мм

???????????????????????????????????????????????????????????????????

Диаметр резьбы d ?1,6 ?2 ?2,5 ?3 ?3,5 ?4 ?5 ? 6 ? 8 ?10

(пред. откл. h ? ? ? ? ? ? ? ? ? ?

14) ? ? ? ? ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????

Внутренний диаметр ?1,1 ?1,4?1,7 ?2,1 ?2,4 ?2,8 ?3,5? 4,2? 5,6? 7,0

резьбы d , не более? ? ? ? ? ? ? ? ? ?

2 ? ? ? ? ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????

Шаг резьбы Р (пред.?0,8 ?1,0?1,25?1,25?1,5 ?1,75?2 ? 2,5? 3,5? 4,5

откл. +/- 0,2 Р) ? ? ? ? ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????

Диаметр головки D ?3,0 ?3,8?4,7 ?5,6 ?6,5 ?7,4 ?9,2?11,0?14,5?18,0

???????????????????????????????????????????????????????????????????

Высота головки К, ?0,96?1,2?1,5 ?1,65?1,93?2,2 ?2,5? 3 ? 4 ? 5

не более ? ? ? ? ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????

Номер крестообраз- ? - ?0 ? 1 ? 2 ? 3 ? 4

ного шлица ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????

Диаметр крестооб- ? - ?2 ?2,7 ?2,8 ?4,0 ?4,3 ?4,6? 6,5? 7,5? 9,7

разного шлица m ? ? ? ? ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????

Глубина крестооб- ? - ?1,1?1,4 ?1,5 ?1,7 ?2,0 ?2,3? 2,7? 3,7? 4,6

разного шлица h, ? ? ? ? ? ? ? ? ? ?

не более ? ? ? ? ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????

Глубина ?не более ? - ?1,2?1,55?1,7 ?2,0 ?2,3 ?2,6? 3,3? 4,3? 5,4

вхождения? ? ? ? ? ? ? ? ? ? ?

калибра в??????????????????????????????????????????????????????????

кресто- ?не менее ? - ?0,9?1,25?1,4 ?1,5 ?1,8 ?2,1? 2,8? 3,8? 4,9

образный ? ? ? ? ? ? ? ? ? ? ?

шлиц ? ? ? ? ? ? ? ? ? ? ?

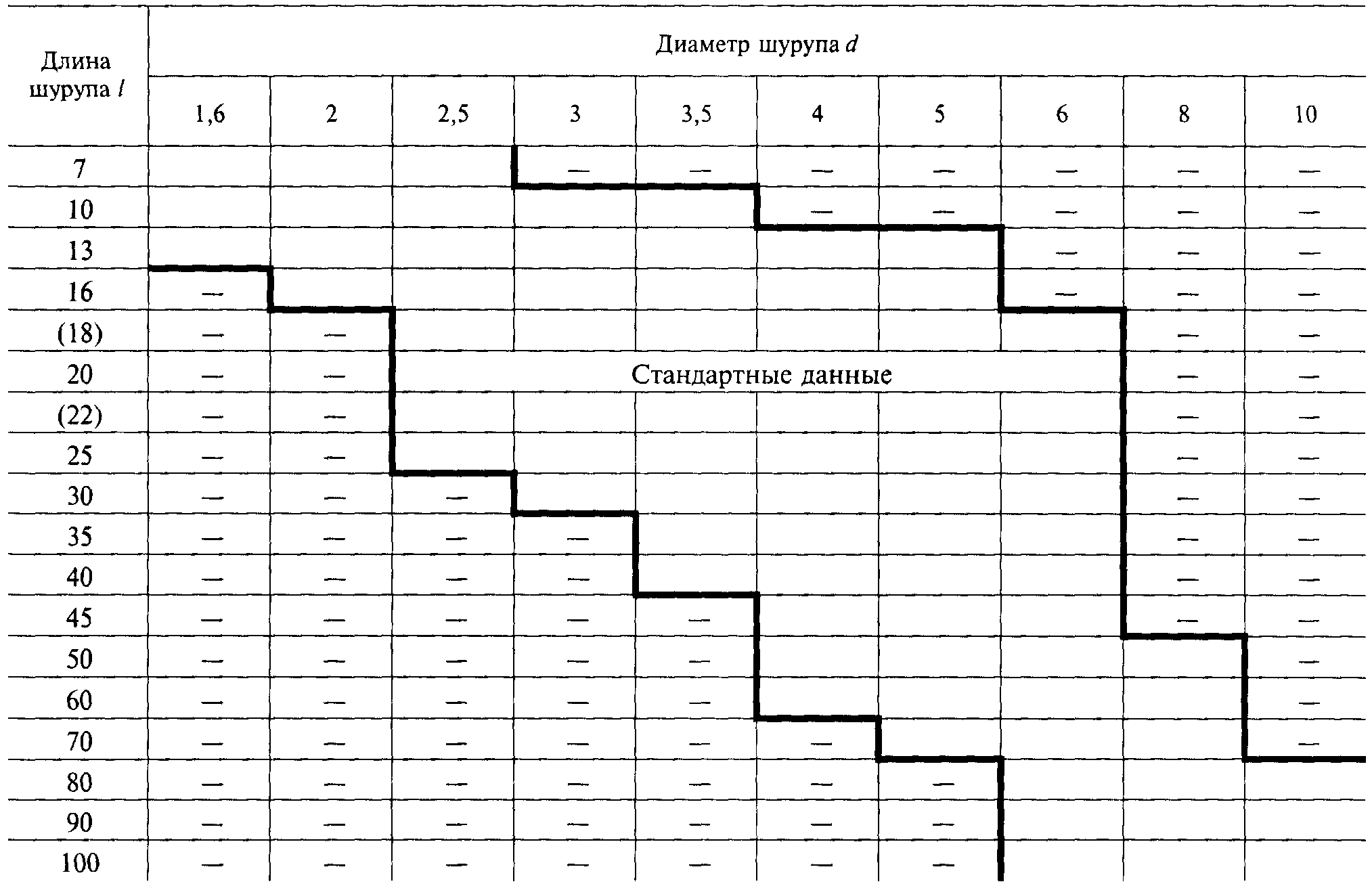

Таблица 2

мм

Примечание. Длины шурупов, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения шурупа исполнения 1, диаметром d = 3 мм; длиной l = 20 мм из низкоуглеродистой стали без покрытия:

Шуруп 1-3 х 20 ГОСТ 1145-80

То же, с цинковым покрытием толщиной 6 мкм, нанесенным способом катодного восстановления, хроматированным

Шуруп 1-3 х 20.016 ГОСТ 1145-80

То же, исполнения 2, из коррозионностойкой стали, без покрытия

Шуруп 2-3 х 20.2 ГОСТ 1145-80

(Измененная редакция, Изм. N 2).

3. Шлицы прямые - по ГОСТ 24669, крестообразные - по ГОСТ 10753.

(Измененная редакция, Изм. N 2).

3а. Диаметр гладкой части стержня

должен быть не менее диаметра под накатку резьбы или не превышать номинального значения наружного диаметра резьбы шурупа.

(Введен дополнительно, Изм. N 2).

4. Технические требования - по ГОСТ 1147.

5. Теоретическая масса шурупов указана в Приложении 1.

6. Допускается при необходимости обеспечения взаимозаменяемости для применения в изделиях, спроектированных до 1 января 1980 г., по согласованию с потребителем изготовлять шурупы с допусками по Приложению 2.

Приложение 1

Справочное

МАССА СТАЛЬНЫХ ШУРУПОВ

????????????????????????????????????????????????????????????????????????

Длина ? Теоретическая масса 1000 шт. стальных шурупов, кг, ~=,

шурупа? при номинальном диаметре резьбы d, мм

l, мм ??????????????????????????????????????????????????????????????????

? 1,6 ? 2 ? 2,5 ? 3 ? 3,5 ? 4 ? 5 ? 6 ? 8 ? 10

????????????????????????????????????????????????????????????????????????

7 ? 0,09 ?0,14 ? 0,21 ? - ? - ? - ? - ? - ? - ? -

????????????????????????????????????????????????????????????????????????

10 ? 0,12 ?0,20 ? 0,30 ?0,42 ? 0,57 ? - ? - ? - ? - ? -

????????????????????????????????????????????????????????????????????????

13 ? 0,16 ?0,25 ? 0,39 ?0,56 ? 0,75 ? 0,97 ?1,45 ? - ? - ? -

????????????????????????????????????????????????????????????????????????

16 ? - ?0,31 ? 0,48 ?0,69 ? 0,93 ? 1,20 ?1,81 ? - ? - ? -

????????????????????????????????????????????????????????????????????????

18 ? - ? - ? 0,54 ?0,77 ? 1,04 ? 1,35 ?2,06 ? 2,89 ? - ? -

????????????????????????????????????????????????????????????????????????

20 ? - ? - ? 0,60 ?0,86 ? 1,16 ? 1,51 ?2,30 ? 3,24 ? - ? -

????????????????????????????????????????????????????????????????????????

22 ? - ? - ? 0,66 ?0,95 ? 1,28 ? 1,66 ?2,54 ? 3,58 ? - ? -

????????????????????????????????????????????????????????????????????????

25 ? - ? - ? 0,75 ?1,08 ? 1,46 ? 1,89 ?2,90 ? 4,10 ? - ? -

????????????????????????????????????????????????????????????????????????

30 ? - ? - ? - ?1,30 ? 1,75 ? 2,28 ?3,51 ? 4,97 ? - ? -

????????????????????????????????????????????????????????????????????????

35 ? - ? - ? - ? - ? 2,05 ? 2,66 ?4,11 ? 5,84 ? - ? -

????????????????????????????????????????????????????????????????????????

40 ? - ? - ? - ? - ? 2,34 ? 3,05 ?4,72 ? 6,70 ? - ? -

????????????????????????????????????????????????????????????????????????

45 ? - ? - ? - ? - ? - ? 3,43 ?5,30 ? 7,57 ? - ? -

????????????????????????????????????????????????????????????????????????

50 ? - ? - ? - ? - ? - ? 3,82 ?5,93 ? 8,43 ?14,75? -

????????????????????????????????????????????????????????????????????????

60 ? - ? - ? - ? - ? - ? 4,59 ?7,14 ?10,16 ?17,80? -

????????????????????????????????????????????????????????????????????????

70 ? - ? - ? - ? - ? - ? - ?8,35 ?11,90 ?20,85? -

????????????????????????????????????????????????????????????????????????

80 ? - ? - ? - ? - ? - ? - ? - ?13,63 ?23,90?36,97

????????????????????????????????????????????????????????????????????????

90 ? - ? - ? - ? - ? - ? - ? - ?15,36 ?26,96?41,72

????????????????????????????????????????????????????????????????????????

100 ? - ? - ? - ? - ? - ? - ? - ?17,09 ?30,01?46,47

Примечание. Для определения массы шурупов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.

Приложение 2

Справочное

ДОПУСКИ ДЛЯ ШУРУПОВ С ПОТАЙНОЙ ГОЛОВКОЙ

ПО СИСТЕМЕ ЕСДП СЭВ И ОСТ

??????????????????????????????????????????????????????????????????

Поля допусков

??????????????????????????????????????????????????????????????????

по ЕСДП СЭВ ? по системе ОСТ

??????????????????????????????????????????????????????????????????

h14 ? В

? 7

j 17 ? СМ

s ? 10
