Название документа

"ГОСТ 24256-80. Пластины режущие сменные многогранные твердосплавные ромбической формы с углом 55°, с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры"

(утв. Постановлением Госстандарта СССР от 19.06.1980 N 2915)

(ред. от 01.12.1990)

"ГОСТ 24256-80. Пластины режущие сменные многогранные твердосплавные ромбической формы с углом 55°, с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 19.06.1980 N 2915)
(ред. от 01.12.1990)

Оглавление

ГОСТ 24256-80. Пластины режущие сменные многогранные твердосплавные ромбической формы с углом 55°, с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры

Информационные данные

Приложение 1. Форма и размеры стружечных канавок на передней поверхности пластин

Приложение 2. Справочное

Приложение 3. Применяемые марки сплавов пластин

Приложение 4. Применяемость пластин

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 19 июня 1980 г. N 2915

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ

ТВЕРДОСПЛАВНЫЕ РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 55°,

С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ

НА ОДНОЙ СТОРОНЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Rhombic throw-away (indexable) carbide cutting

inserts with 55° included angle, with cylindrical

holes and chip-breaking flutes on one face only.

Design and dimensions

ГОСТ 24256-80

Список изменяющих документов

(в ред. Изменения N 1, утв. в октябре 1984 г.,

Изменения N 2, утв. в апреле 1987 г.,

Изменения N 3, утв. в декабре 1990 г.)

Группа В56

ОКП 19 6000

Дата введения

1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством цветной металлургии СССР.

Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 N 2915.

3. В настоящий стандарт введен международный стандарт ИСО 3364-85 "Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим отверстием. Размеры" в части пластин DNMM.

4. Срок проверки - 2000 г., периодичность проверки - 10 лет.

5. Введен впервые.

6. Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана ссылка ? Номер пункта

??????????????????????????????????????????????????????????????????

ГОСТ 19042-80 ?5

ГОСТ 19086-80 ?6

7. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 N 3633.

8. Переиздание (апрель 1992 г.) с Изменениями N 1, 2, 3, утвержденными в октябре 1984 г., апреле 1987 г., декабре 1990 г. (ИУС 2-85, 8-87, 4-91).

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. N 3).

1. (Исключен, Изм. N 2).

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

--------------------------------

<*> Размер для справок.

мм

??????????????????????????????????????????????????????????????????

Обозначение пластин класса ? l ? d ? d ? s ? r ? m

допуска М ? ? ? 1 ? ? ?

???????????????????????????????? ? ? ? ? ?

цифровое ? буквенно- ?приме-? ? ? ? ? ?

? цифровое ?няе- ? ? ? ? ? ?

? ?мость ? ? ? ? ? ?

? ?<*> ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????

13124-150408?DNMM-150408? ?15,5 ?12,700?5,16?4,76 ?0,8 ?6,478

???????????????????????????????? ? ? ? ???????????

13124-150412?DNMM-150412? ? ? ? ? ?1,2 ?6,015

???????????????????????????????? ? ? ?????????????????

13124-150608?DNMM-150608? ? ? ? ?6,35 ?0,8 ?6,478

???????????????????????????????? ? ? ? ???????????

13124-150612?DNMM-150612? ? ? ? ? ?1,2 ?6,015

???????????????????????????????? ? ? ? ???????????

13124-150616?DNMM-150616? ? ? ? ? ?1,6 ?5,552

?????????????????????????????????????????????????? ???????????

13124-190608?DNMM-190608? ?19,3 ?15,875?6,35? ?0,8 ?8,327

???????????????????????????????? ? ? ? ???????????

13124-190612?DNMM-190612? ? ? ? ? ?1,2 ?7,835

???????????????????????????????? ? ? ? ???????????

13124-190616?DNMM-190616? ? ? ? ? ?1,6 ?7,402

--------------------------------

<*> См. Приложение 4.

Пример условного обозначения при заказе пластины из твердого сплава марки Т15К6, длиной режущей кромки l = 15,5 мм, толщиной s = 4,76 мм, радиусом r = 0,8 мм:

19 6613. 0439 150408

(Измененная редакция, Изм. N 2).

3. Форма и размеры стружколомающих канавок указаны в Приложении 1.

4. Ориентировочная масса пластин указана в Приложении 2.

5. Система обозначений пластин - по ГОСТ 19042-80.

ИС NORMPROD: примечание.

Пункт 6 дан в соответствии с официальным текстом документа.

6. Система обозначений пластин - по ГОСТ 19042-80.

7. Применяемые марки сплавов указаны в Приложении 3.

(Введен дополнительно, Изм. N 3).

Приложение 1

Рекомендуемое

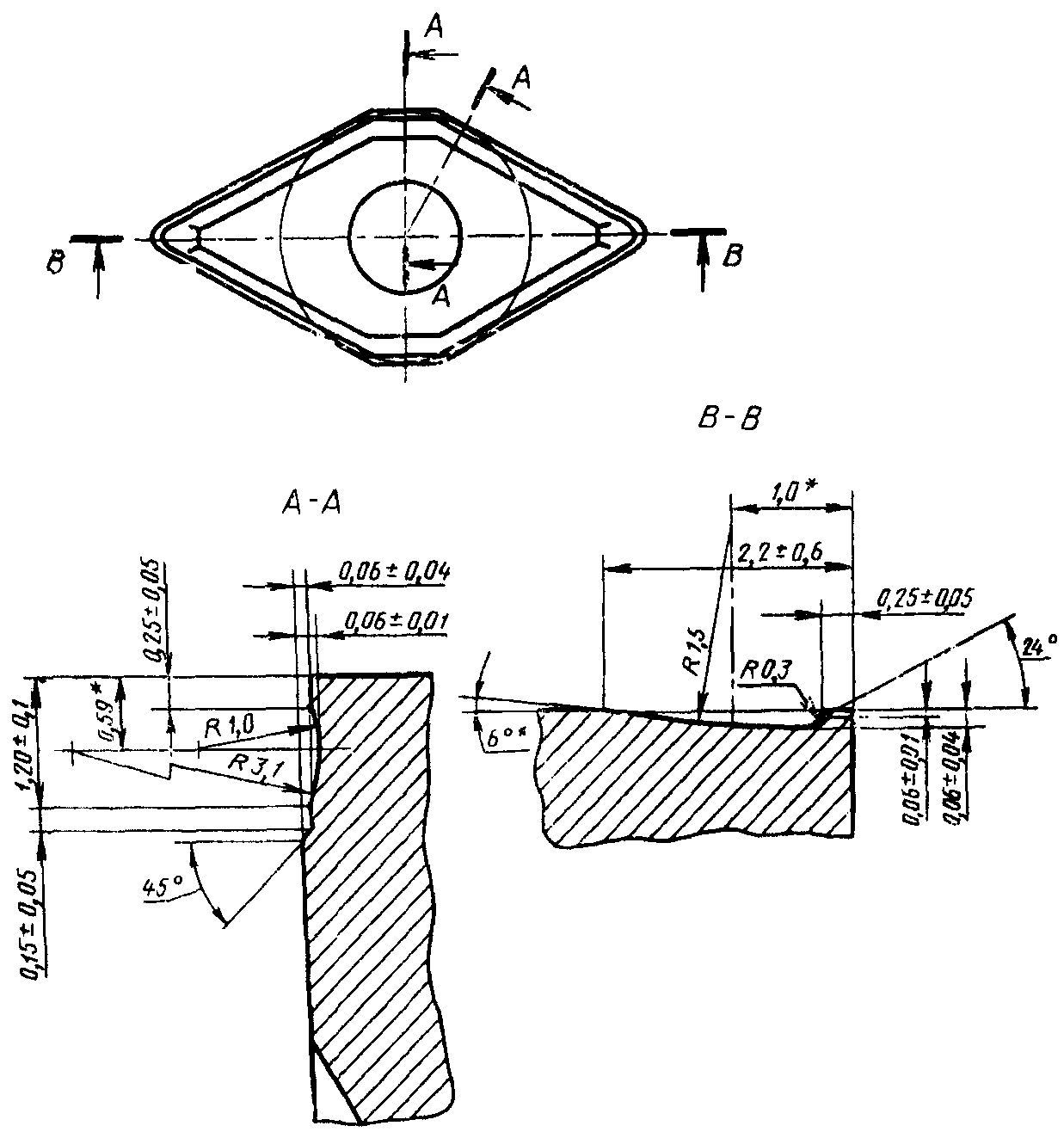

ФОРМА И РАЗМЕРЫ СТРУЖЕЧНЫХ КАНАВОК

НА ПЕРЕДНЕЙ ПОВЕРХНОСТИ ПЛАСТИН

--------------------------------

<*> Размеры для справок.

Приложение 2

Справочное

??????????????????????????????????????????????????????????????????

Цифровое ? Ориентировочная масса пластин, г

обозначение ??????????????????????????????????????????????????????

пластин ? из твердого сплава марок ? из безвольфрамового

????????????????????????????????твердого сплава марки

? Т5К10 ? Т14К8 ? Т15К6 ? ТН20

??????????????????????????????????????????????????????????????????

13124-150408?8,00 ?7,33 ?7,20 ?3,64

??????????????????????????????????????????????????????????????????

13124-150412?7,93 ?7,19 ?7,07 ?3,58

??????????????????????????????????????????????????????????????????

13124-150608?10,80 ?9,80 ?9,60 ?4,86

??????????????????????????????????????????????????????????????????

13124-150612?10,60 ?9,60 ?9,41 ?4,76

??????????????????????????????????????????????????????????????????

13124-150616?10,60 ?9,30 ?9,16 ?4,61

??????????????????????????????????????????????????????????????????

13124-190608?17,00 ?15,40 ?15,10 ?-

??????????????????????????????????????????????????????????????????

13124-190612?16,80 ?15,20 ?14,90 ?-

??????????????????????????????????????????????????????????????????

13124-190616?16,50 ?14,90 ?14,70 ?-

(Измененная редакция, Изм. N 3).

Приложение 3

Рекомендуемое

ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН

??????????????????????????????????????????????????????????????????

Цифровое обозна- ?Основное применение?Применение по специальному

чение пластин ? ? заказу

??????????????????????????????????????????????????????????????????

13124-150408 ?N 7 ?N 5, N 6, N 8

??????????????????????????????????????????????????????????????????

13124-150412 ?- ?N 5, N 6, N 7, N 8

??????????????????????????????????????????????????????????????????

13124-150608 ?N 5, N 7 ?N 6, N 8

??????????????????????????????????????????????????????????????????

13124-150612 ?N 7 ?N 5, N 6, N 8

??????????????????????????????????????????????????????????????????

13124-150616 ?- ?N 5, N 6, N 7, N 8

??????????????????? ????????????????????????????

13124-190608 ? ?N 5, N 6, N 7

??????????????????? ?

13124-190612 ? ?

??????????????????? ?

13124-190616 ? ?

N 5 - Т5К10; N 6 - Т14К8; N 7 - Т15К6; N 8 - ТН20.

Приложение 4

Справочное

ПРИМЕНЯЕМОСТЬ ПЛАСТИН

??????????????????????????????????????????????????????????????????

d ? Обозначение ? Пластины со стружколомающими

? ? канавками на одной стороне

? ??????????????????????????????????????????

? ? радиус при вершине r

? ? эпсилон

? ??????????????????????????????????????????

? ? 0,4 ? 0,8 ? 1,2 ? 1,6 ? 2,4

??????????????????????????????????????????????????????????????????

12,7 ?DNMM 1504 ?++ ?++ ?++ ?++ ?+++

????????????????????????????????????????????????????????

?DNMM 1506 ?++ ?+ ?+ ?+ ?+++

??????????????????????????????????????????????????????????????????

15,875 ?DNMM 1906 ?+++ ?++ ?++ ?++ ?++

Примечание. + - пластины основного применения, стандартизованные.

++ - пластины ограниченного применения, нестандартизованные.

+++ - пластины, не рекомендуемые для применения.

Приложения 3, 4. (Введены дополнительно, Изм. N 3).
