"ГОСТ 1146-80 (СТ СЭВ 2328-80). Государственный стандарт Союза ССР. Шурупы с полупотайной головкой. Конструкция и размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 30.06.1980 N 3274)
(ред. от 01.03.1991)

"ГОСТ 1146-80 (СТ СЭВ 2328-80). Государственный стандарт Союза ССР. Шурупы с полупотайной головкой. Конструкция и размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 30.06.1980 N 3274)
(ред. от 01.03.1991)


Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 30 июня 1980 г. N 3274
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ШУРУПЫ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Raised coutersunk head wood screws.
Construction and dimensions
ГОСТ 1146-80
(СТ СЭВ 2328-80)
Список изменяющих документов
(в ред. Изменения N 1, утв. в декабре 1981 г.,
Изменения N 2, утв. в марте 1991 г.)
Группа Г32
Дата введения
1 января 1982 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР.
РАЗРАБОТЧИКИ
В.Г. Вильде, Р.В. Жирова, Т.М. Хлопунова, Т.Е. Юрченко
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.06.80 N 3274
3. Стандарт полностью соответствует СТ СЭВ 2328-80
4. ВЗАМЕН ГОСТ 1146-70
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ГОСТ 1147-80
4
ГОСТ 10753-86
3
ГОСТ 24669-81
3
6. Проверен в 1990 г. Постановлением Госстандарта от 29.03.91 N 406 снято ограничение срока действия
7. ПЕРЕИЗДАНИЕ (октябрь 1997 г.) с Изменениями N 1, 2, утвержденными в декабре 1981 г., марте 1991 г. (ИУС 3-82, 6-91)
1. Настоящий стандарт распространяется на шурупы с полупотайной головкой с диаметром стержня от 1,6 до 10 мм.
Стандарт полностью соответствует СТ СЭВ 2328-80.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. N 1, 2).

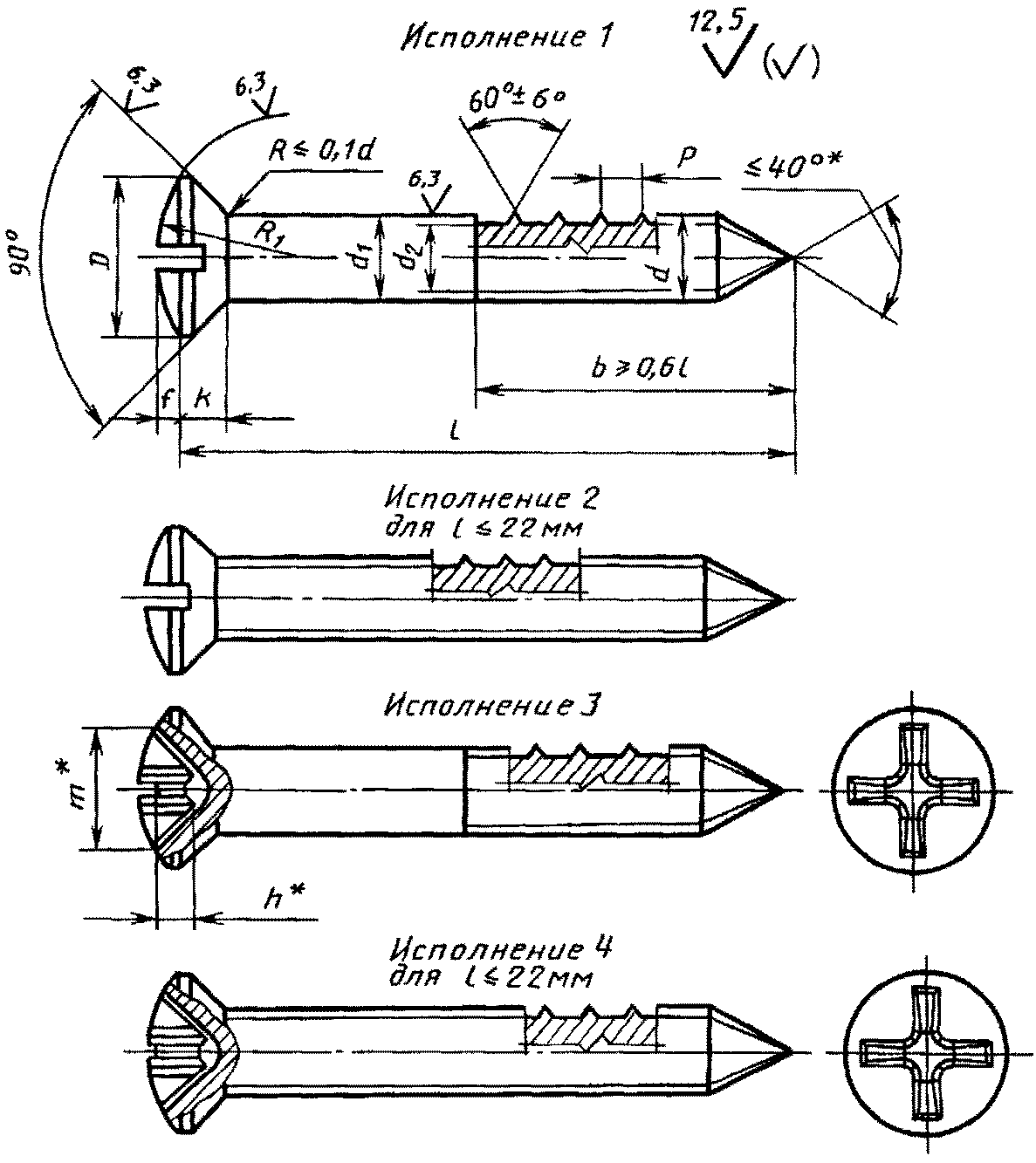

2. Конструкция и размеры шурупов должны соответствовать указанным на чертеже и в табл. 1 и 2.
--------------------------------
* Размеры для справок.
Таблица 1
мм
Диаметр резьбы d
(пред. откл. h14)
1,6
2
2,5
3
3,5
4
5
6
8
10
Внутренний диаметр резьбы d2, не более
1,1
1,4
1,7
2,1
2,4
2,8
3,5
4,2
5,6
7,0
Шаг резьбы P
(пред. откл. +/- 0,2P)
0,8
1
1,25
1,25
1,5
1,75
2
2,5
3,5
4,5
Диаметр головки D
3,0
3,8
4,7
5,6
6,5
7,4
9,2
11,0
14,5
18,0
Высота головки без сферы K, не более
0,96
1,2
1,5
1,65
1,93
2,2
2,5
3
4
5
Высота сферы f
0,4
0,5
0,6
0,75
0,9
1
1,25
1,5
2
2,5
Радиус сферы R1
3,4
4,2
5,4
6,0
6,8
8
9,4
12
15
19
Номер крестообразного шлица
-
0
1
2
3
4
Диаметр крестообразного шлица m, не более
-
2,3
3,0
3,3
4,4
4,8
5,4
7,3
8,7
11,2
Глубина крестообразного шлица h, не более
-
1,5
1,7
2,0
2,2
2,5
3,1
3,5
5,0
6,1
Глубина вхождения калибра в крестообразный шлиц
не более
-
1,6
1,9
2,2
2,5
2,8
3,4
4,0
5,5
6,8
не менее
-
1,3
1,6
1,9
2,0
2,3
2,9
3,5
5,0
6,3

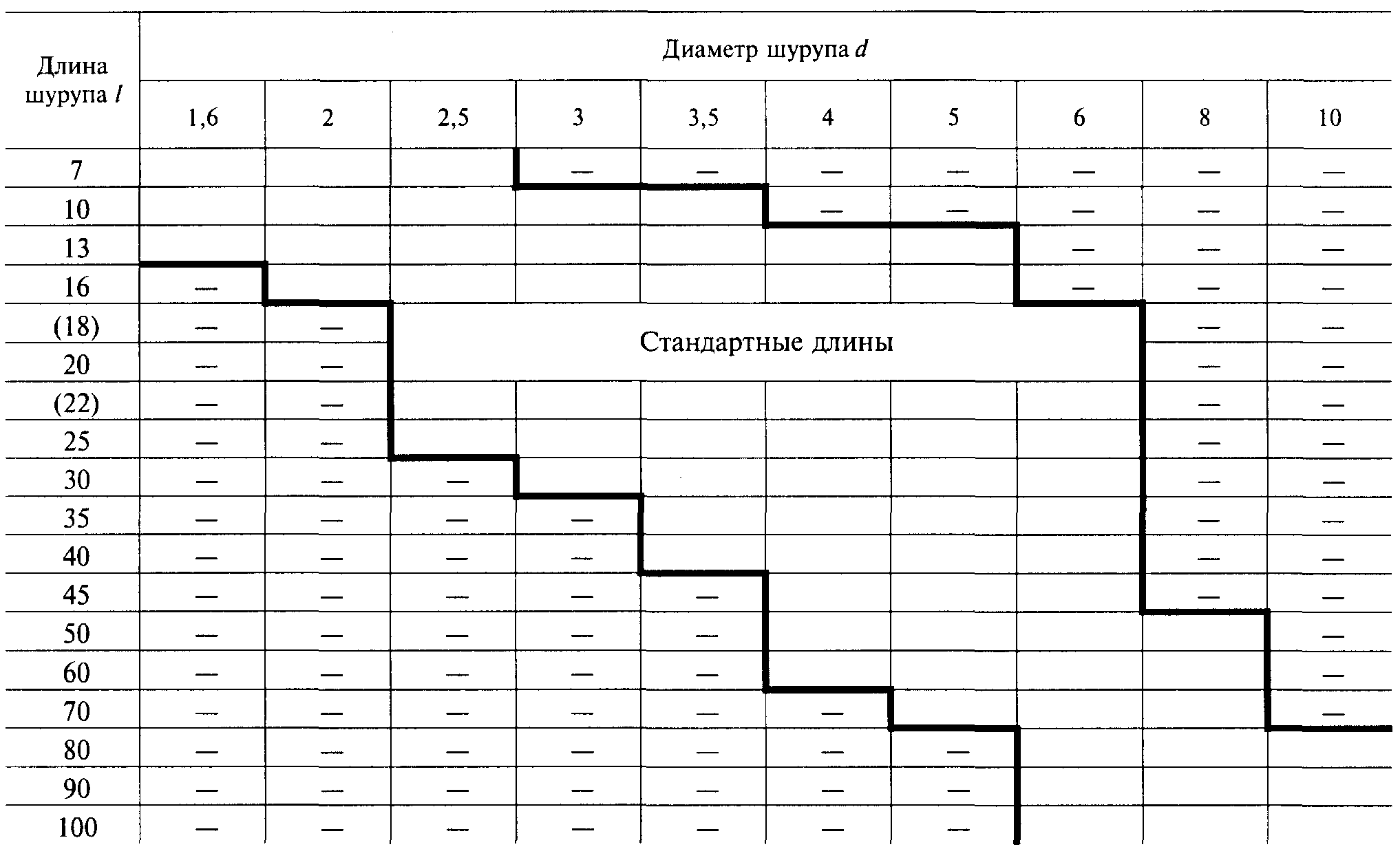

Таблица 2
мм
Примечание. Длины шурупов, заключенные в скобки, применять не рекомендуется.
Пример условного обозначения шурупа исполнения 1, диаметром d = 3 мм, длиной l = 20 мм из низкоуглеродистой стали, без покрытия:
Шуруп 1 - 3 x 20 ГОСТ 1146-80
То же, с цинковым покрытием толщиной 6 мкм, нанесенным способом катодного восстановления, хроматированным
Шуруп 1 - 3 x 20.016 ГОСТ 1146-80
То же, исполнения 2, из коррозионностойкой стали, без покрытия
Шуруп 2 - 3 x 20.2 ГОСТ 1146-80
(Измененная редакция, Изм. N 2).
3. Шлицы прямые - по ГОСТ 24669, крестообразные - по ГОСТ 10753.
(Измененная редакция, Изм. N 2).
3а. Диаметр гладкой части стержня d1 должен быть не менее диаметра под накатку резьбы или не превышать номинального значения наружного диаметра резьбы шурупа.
(Введен дополнительно, Изм. N 2).
4. Технические требования - по ГОСТ 1147.
5. Теоретическая масса шурупов указана в Приложении 1.
6. Допускается при необходимости обеспечения взаимозаменяемости для применения в изделиях, спроектированных до 1 января 1980 г., по согласованию с потребителем изготовлять шурупы с допусками по Приложению 2.
Приложение 1
Справочное
МАССА СТАЛЬНЫХ ШУРУПОВ
Длина шурупа l, мм
Теоретическая масса 1000 шт. стальных шурупов, кг, , при номинальном диаметре резьбы d, мм
1,6
2
2,5
3,0
3,5
4,0
5,0
6,0
8,0
10,0
7
0,10
0,16
0,24
-
-
-
-
-
-
-
10
0,14
0,21
0,33
0,48
0,67
-
-
-
-
-
13
0,17
0,27
0,42
0,61
0,85
1,10
1,72
-
-
-
16
-
0,33
0,51
0,74
1,02
1,33
2,09
-
-
-
18
-
-
0,57
0,83
1,14
1,49
2,33
3,35
-
-
20
-
-
0,63
0,92
1,26
1,64
2,57
3,69
-
-
22
-
-
0,69
1,01
1,38
1,80
2,81
4,04
-
-
25
-
-
0,78
1,14
1,55
2,03
3,18
4,56
-
-
30
-
-
-
1,36
1,85
2,41
3,78
5,42
-
-
35
-
-
-
-
2,14
2,80
4,39
6,29
-
-
40
-
-
-
-
2,44
3,18
4,99
7,16
-
-
45
-
-
-
-
-
3,57
5,60
8,02
-
-
50
-
-
-
-
-
3,95
6,20
8,89
15,83
-
60
-
-
-
-
-
4,72
7,41
10,62
18,88
-
70
-
-
-
-
-
-
8,62
12,35
21,93
-
80
-
-
-
-
-
-
-
14,08
24,98
39,04
90
-
-
-
-
-
-
-
15,81
28,04
43,79
100
-
-
-
-
-
-
-
17,54
31,09
48,53
Примечание. Для определения массы шурупов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.
Приложение 2
Справочное
ДОПУСКИ ДЛЯ ШУРУПОВ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ
ПО СИСТЕМАМ ЕСДП СЭВ И ОСТ
Поля допусков
по ЕСДП СЭВ
по системе ОСТ
h14
B7
js17
CM10
