"ГОСТ 19052-80. Государственный стандарт Союза ССР. Пластины режущие сменные многогранные твердосплавные квадратной формы с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 19.06.1980 N 2907)
(ред. от 01.12.1990)

"ГОСТ 19052-80. Государственный стандарт Союза ССР. Пластины режущие сменные многогранные твердосплавные квадратной формы с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 19.06.1980 N 2907)
(ред. от 01.12.1990)


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 19 июня 1980 г. N 2907
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ
ТВЕРДОСПЛАВНЫЕ КВАДРАТНОЙ ФОРМЫ С ОТВЕРСТИЕМ
И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ НА ОДНОЙ СТОРОНЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Square throw-away (indexable) carbide cutting inserts
with cylindrical holes and chip-breaking flutes
on one face only. Design and dimensions
ГОСТ 19052-80
Список изменяющих документов
(в ред. Изменения N 1, утв. в октябре 1984 г.,
Изменения N 2, утв. в апреле 1987 г.,
Изменения N 3, утв. в декабре 1990 г.)
Группа В56
ОКП 19 6000
Дата введения
1 января 1982 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР
РАЗРАБОТЧИКИ:
Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 N 2907
3. В настоящий стандарт введен международный стандарт ИСО 3364-85 "Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим крепежным отверстием. Размеры" в части пластин SNMM
4. Срок проверки - 2000 г., периодичность проверки - 10 лет
5. ВЗАМЕН ГОСТ 19052-73
6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ГОСТ 19042-80
5
ГОСТ 19086-80
6
7. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 N 3618
8. Переиздание (апрель 1992 г.) с Изменениями N 1, 2, 3, утвержденными в октябре 1984 г., апреле 1987 г., декабре 1990 г. (ИУС 2-85, 8-87, 4-91)
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. N 3).
1. (Исключен, Изм. N 2).
2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
-----------------------------------
<*> Размер для справок.
мм
Обозначение пластин классов допусков
l = d
d1
s
r
m
U
M
цифровое
буквенно-цифровое
Применяемость <*>
цифровое
буквенно-цифровое
Применяемость <*>
03114-090304
SNUM-090304
03124-090304
SNMM-090304
9,525
3,81
3,18
0,4
1,808
03114-090308
SNUM-090308
03124-090308
SNMM-090308
0,8
1,644
03114-120404
SNUM-I20404
03124-120404
SNMM-120404
12,700
5,16
4,76
0,4
2,465
03114-120408
SNUM-120408
03124-120408
SNMM-120408
0,8
2,301
03114-120412
SNUM-120412
03124-120412
SNMM-120412
1,2
2,137
03114-150412
SNUM-l50412
03124-150412
SNMM-150412
15,875
6,35
1,2
2,795
03114-150416
SNUM-150416
03124-150416
SNMM-150416
1,6
2,630
-
-
03124-150608
SNMM-150608
6,35
0,8
2,959
-
-
03124-150612
SNMM-150612
1,2
2,795
03114-190612
SNUM-190612
03124-190612
SNMM-190612
19,050
7,93
1,2
3,452
03114-190616
SNUM-190616
03124-190616
SNMM-190616
1,6
3,288
03114-190624
SNUM-190624
03124-190624
SNMM-190624
2,4
2,951
03114-250716
SNUM-250716
03124-250716
SNMM-250716
25,400
9,12
7,93
1,6
4,598
03114-250724
SNUM-250724
03124-250724
SNMM-250724
2,4
4,274
------------------------------
<*> См. Приложение 4.
Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска U длиной режущей кромки l = 9,5 мм, толщиной s = 3,18 мм, радиусом r = 0,4 мм, со стружколомающей канавкой типа 1:
196524 0370 090304-1
(Измененная редакция, Изм. N 3).
То же, со стружколомающей канавкой типа 2:
196524 0370 090304-2
(Измененная редакция, Изм. N 2).
3. Тип, форма и размеры стружколомающих канавок указаны в Приложении 1.
4. Ориентировочная масса пластин указана в Приложении 2.
5. Система обозначений пластин - по ГОСТ 19042-80.
6. Технические требования - по ГОСТ 19086-80.
7. Применяемые марки сплавов указаны в Приложении 3.
(Введен дополнительно, Изм. N 3).
Приложение 1
Рекомендуемое
Тип, форма и размеры стружколомающих канавок на передней поверхности пластин указаны на черт. 1 - 5 и в табл. 1 и 2.
Тип 1

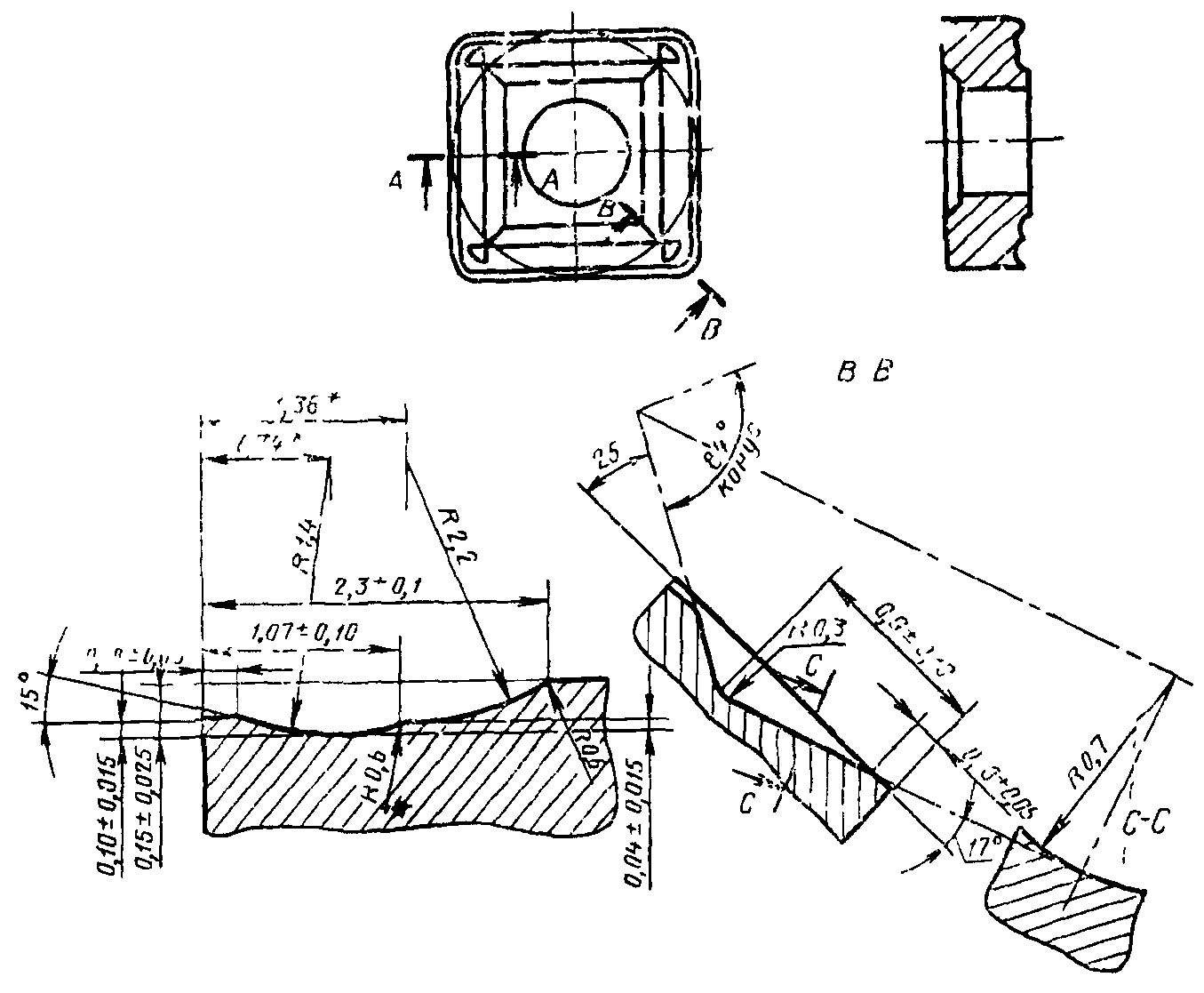

Черт. 1
Таблица 1
мм
d
b
d2
rl
9,525
-
5
1,0
25°
12,700
7
20°
15,875
3,2
-
1,6
19,050
25,400
3,8

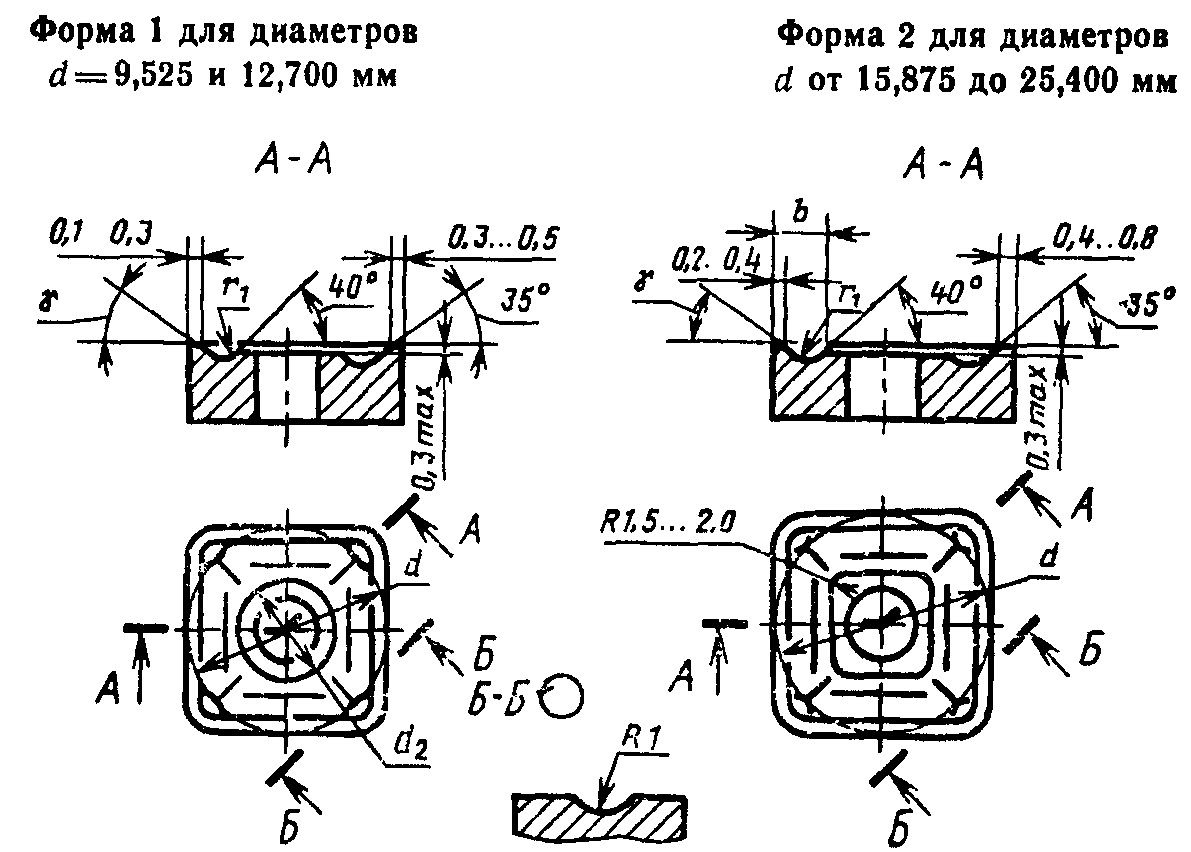

Форма 1 для пластин 031.4-090304; 031.4-120404
Тип 2
------------------------------
<*> Размеры для справок.
Черт. 2
Форма 2 для пластины 031.4-090308
Тип 2
------------------------------
<*> Переход между главным стружколомом и стружколомом при вершине выравнивается на длине 0,5 мм.
<**> Размеры для справок.

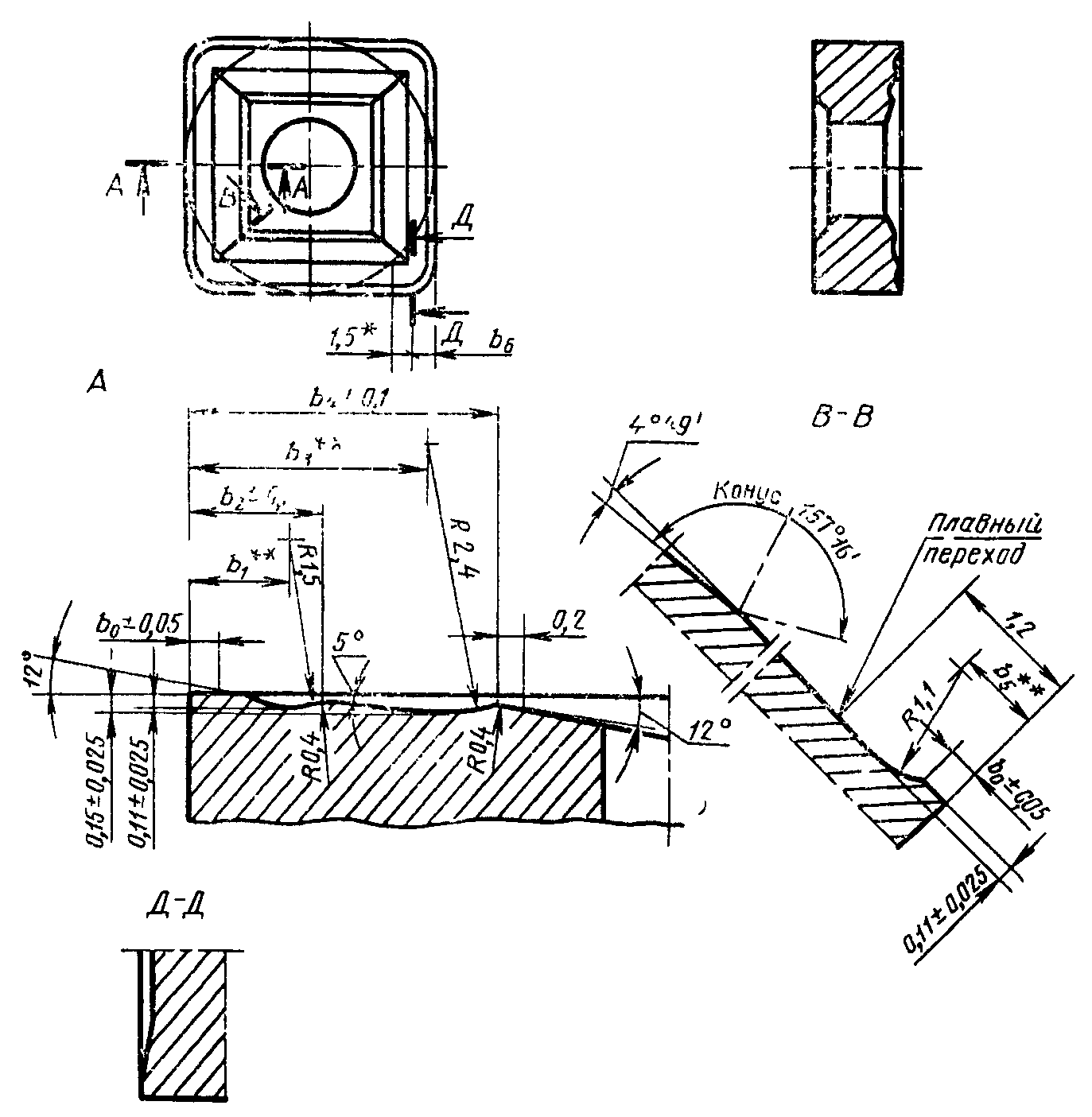

Черт. 3
Форма 3
Тип 2
------------------------------
<*> Переход между главным стружколомом и стружколомом при вершине выравнивается на длине 1,5 мм.
<**> Размеры для справок.

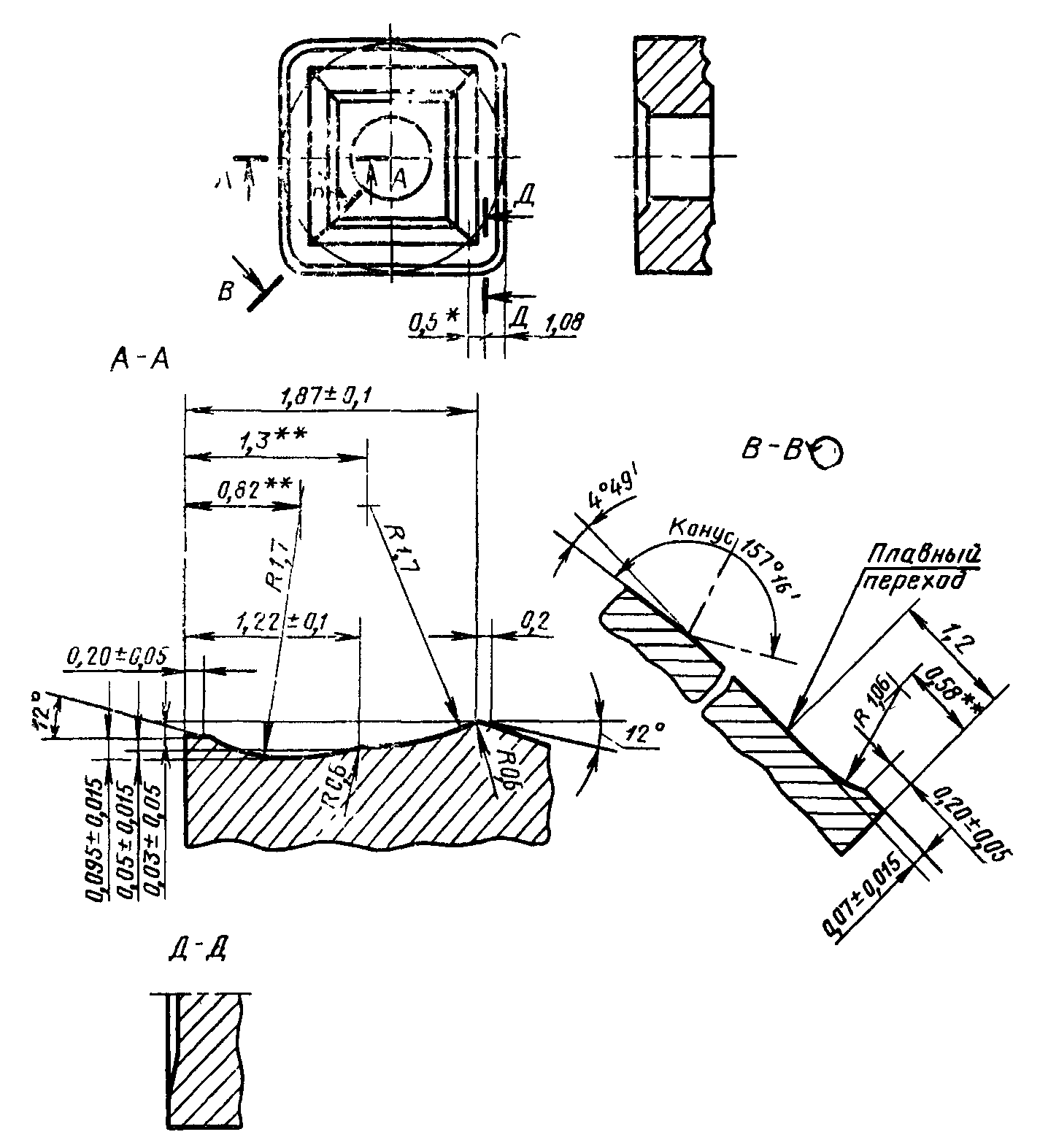

Черт. 4
Таблица 2
мм
Пластина
b0
b1
b2
b3
b4
b5
b6
031.4-120408
0,20
0,88
1,22
2,22
2,80
0,68
1,08
031.4-150608
031.4-120412
0,25
0,93
1,27
2,27
2,85
0,73
1,20
031.4-150412
031.4-150612
031.4-150516
0,40
1,08
1,42
2,42
3,00
0,88
1,60
031.4-190612
1,20
(Измененная редакция, Изм. N 3).
Форма 4 для пластин 031.4-190616; 031.4-250716;
031.4-190624; 031.4-250724
Тип 2
------------------------------
<*> Размеры для справок.
(Измененная редакция, Изм. N 1).

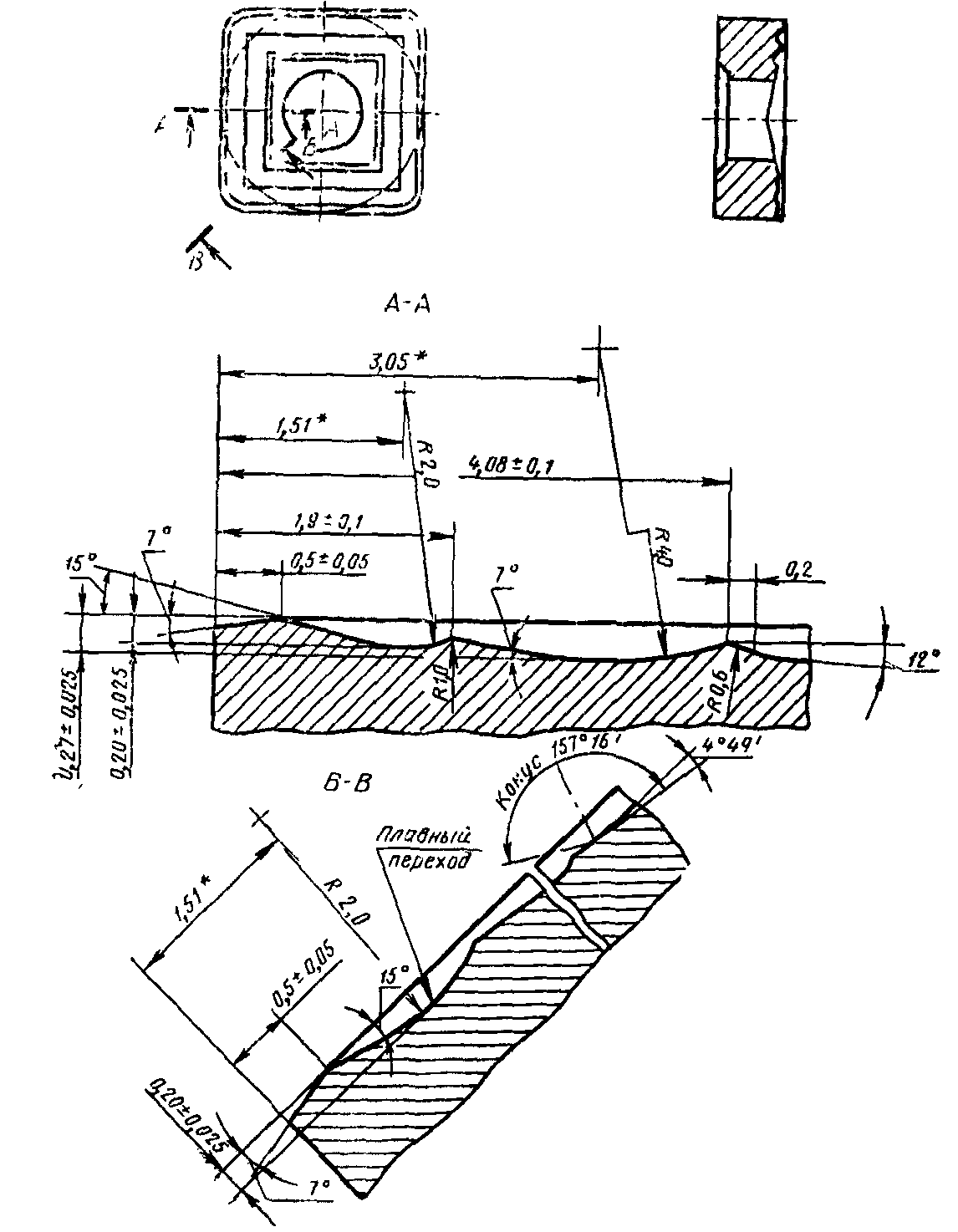

Черт. 5
Приложение 2
Справочное
ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН
Цифровое обозначение пластин
Ориентировочная масса пластин, г
из твердого сплава марок
из безвольфрамовых твердых сплавов
из твердых сплавов с покрытием
ВК6-ОМ
ВК6
ВК8
ВК10-ХОМ
Т5К10
Т14К8
Т15К6
КНТ16, ТН20
ВП255
ВП3115
ВП3325
03114-090304
3,57
3,57
3,52
3,48
3,09
2,80
2,75
1,39
3,27
3,57
3,52
03124-090304
03114-090308
3,55
3,55
3,50
3,47
3,07
2,79
2,74
1,39
3,27
3,55
3,50
03124-090308
03114-120404
9,39
9,39
9,26
9,16
8,12
7,36
7,23
3,66
8,61
9,39
9,26
03124-120404
03114-120408
9,39
9,39
9,26
9,16
8,12
7,36
7,23
3,66
8,61
9,39
9,26
03124-120408
03114-120412
9,34
9,34
9,21
9,15
8,08
7,32
7,20
3,64
8,60
9,34
9,21
03124-120412
03114-150412
14,60
14,60
14,40
14,25
12,70
11,50
11,30
5,69
13,39
14,60
14,40
03124-150412
03114-150416
14,60
14,60
14,40
14,25
12,60
11,40
11,20
5,69
13,39
14,60
14,40
03124-150416
03114-190612
28,00
28,00
27,60
27,32
24,20
21,90
21,60
-
25,66
28,00
27,60
03124-190612
03114-190616
27,90
27,90
27,50
27,30
24,10
21,90
21,50
-
25,57
27,90
27,50
03124-190616
03114-190624
27,50
27,50
27,20
26,92
23,80
21,60
21,20
-
25,29
27,50
27,20
03124-190624
03114-250716
64,40
64,40
63,50
62,86
55,70
50,50
49,60
-
59,05
64,40
63,50
03124-250716
03114-250716
64,20
64,20
63,30
62,66
55,50
50,30
49,40
-
58,89
64,20
63,30
03124-250724
03124-150608
-
-
19,30
-
17,05
15,43
15,15
7,65
19,29
20,10
19,30
03124-150612
-
-
19,21
-
16,94
15,34
15,07
7,59
19,20
20,01
19,21
(Измененная редакция, Изм. N 3).
Приложение 3
Рекомендуемое
ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН
Цифровое обозначение пластин
Основное применение
Дополнительное применение
Применение по специальному заказу
03114-090304
N 7, N 9, N 11
N 1, N 2, N 3, N 10
N 4, N 5, N 6, N 8
03124-090304
-
-
N 1, N 2, N 3, N 4, N 5, N 6, N 7, N 8, N 9, N 10, N 11
03114-090308
N 7, N 9, N 11
N 1, N 2, N 3
N 4, N 5, N 6, N 8, N 10
03124-090308
N 5, N 7, N 11
N 1, N 2
N 3, N 4, N 6, N 8, N 9, N 10
03114-120404
N 7, N 9
N 1, N 2, N 3, N 5, N 11
N 4, N 6, N 8, N 10
03124-120404
N 5, N 7, N 11
-
N 1, N 2, N 3, N 4, N 6, N 8, N 9, N 10
03114-120408
N 5, N 7, N 8, N 9, N 11
N 1, N 2, N 3, N 4, N 6, N 10
-
03124-120408
N 4, N 5, N 7, N 11
N 1, N 2, N 3, N 4, N 6, N 9
N 8, N 10
03114-120412
N 5, N 7, N 9, N 11
N 3, N 4, N 6
N 1, N 2, N 8, N 10
03124-120412
N 4, N 5, N 7, N 11, N 9
N 1, N 2, N 3
N 6, N 8, N 10
03114-150412
N 5, N 7, N 8, N 9, N 10, N 11
N 3, N 4, N 6
N 2
03124-150412
N 4, N 5, N 7
N 1, N 6
N 2, N 3, N 9, N 10, N 11
03114-150416
N 5, N 7, N 10
N 3, N 4, N 6
N 1, N 2, N 8, N 9, N 11
03124-150416
N 7
N 5
N 1, N 2, N 3, N 4, N 6, N 8, N 9, N 10, N 11
03114-150608
N 4, N 5, N 7, N 10
N 6, N 9
N 8, N 11
03114-150612
N 4, N 5, N 7, N 10
N 6, N 9
N 8, N 11
03114-190612
N 4, N 5, N 7, N 10
N 6
N 1, N 2, N 3, N 9, N 11
03124-190612
-
-
N 1, N 2, N 3, N 4, N 5, N 6, N 7, N 9, N 10, N 11
03114-190616
N 4, N 5, N 7, N 10
N 6
N 1, N 2, N 3, N 9, N 11
03124-190616
-
-
N 1, N 2, N 3, N 4, N 5, N 6, N 7, N 9, N 10, N 11
03114-190624
N 5, N 7
N 1, N 2, N 3, N 4, N 6, N 9, N 10, N 11
03114-250716
N 4, N 10
N 3, N 7
N 1, N 2, N 3, N 6, N 9, N 11
03124-250716
N 3, N 7
N 4, N 10
N 1, N 2, N 5, N 6, N 9, N 11
03114-250724
N 4, N 5, N 10
N 7
N 1, N 2, N 3, N 6, N 9, N 11
03124-250724
-
N 5
N 1, N 2, N 3, N 4, N 6, N 7, N 9, N 10, N 11
03124-190624
-
-
N 1, N 2, N 3, N 4, N 5, N 6, N 7, N 9, N 10, N 11
N 1 - ВК10-ХОМ; N 2 - BK6-OМ; N 3 - ВК6; N 4 - ВК8; N 5 - Т5К10; N 6 - Т14К8; N 7 - Т15К6; N 8 - KHT16, ТН20; N 9 - ВП3115; N 10 - ВП3325,; N 11 - ВП1255.
Приложение 4
Справочное
ПРИМЕНЯЕМОСТЬ ПЛАСТИН
d
Обозначение
Пластины со стружколомающими канавками на одной стороне
радиус при вершине ra
0,4
0,8
1,2
1,6
2,4
9,525
SNMM 0903
+
+
+++
+++
+++
12,7
SNMM 1203
++
++
++
+++
+++
SNMM 1204
++
+
+
++
+++
15,875
SNMM 1504
+++
+++
++
++
+++
SNMM 1506
+++
+
+
++
+++
19,05
SNMM 1906
+++
+++
+
+
++
25,4
SNMM 2507
+++
+++
+++
++
+
SNMM 2509
+++
+++
+++
+++
++
Примечание. + - пластины основного применения, стандартизованные.
++ - пластины ограниченного применения, нестандартизованные.
+++ - пластины, не рекомендуемые для применения.
Приложения 3, 4. (Введены дополнительно, Изм. N 3).
