"ГОСТ 24250-80. Государственный стандарт Союза ССР. Пластины режущие сменные многогранные твердосплавные трехгранной формы с задним углом и стружколомающими канавками. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 19.06.1980 N 2914)
(ред. от 01.12.1990)

"ГОСТ 24250-80. Государственный стандарт Союза ССР. Пластины режущие сменные многогранные твердосплавные трехгранной формы с задним углом и стружколомающими канавками. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 19.06.1980 N 2914)
(ред. от 01.12.1990)


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 19 июня 1980 г. N 2914
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
ТРЕХГРАННОЙ ФОРМЫ С ЗАДНИМ УГЛОМ
И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Тriangular throw-away (indexable) carbide cutting
inserts with end-clearance angle and chip-breaking flutes.
Design and dimensions
ГОСТ 24250-80
Список изменяющих документов
(в ред. Изменения N 1, утв. в октябре 1984 г.,
Изменения N 2, утв. в декабре 1990 г.)
Группа В56
ОКП 19 6000
Дата введения
1 января 1982 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством цветной металлургии СССР.
Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скапа, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 N 2914.
3. В настоящий стандарт введен международный стандарт ИСО 883-85 "Пластины сменные твердосплавные (карбидные) с радиусами при вершине без крепежного отверстия. Размеры" в части пластин ТРМR.
4. Срок проверки - 2000 г; периодичность проверки - 10 лет.
5. Введен впервые.
6. Ссылочные нормативно-технические документы
Обозначение НТД, на который дана ссылка
Номер пункта
ГОСТ 19042-80
4
ГОСТ 19086-80
5
7. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 N 3629.
8. Переиздание (апрель 1992 г.) с Изменениями N 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. N 2).

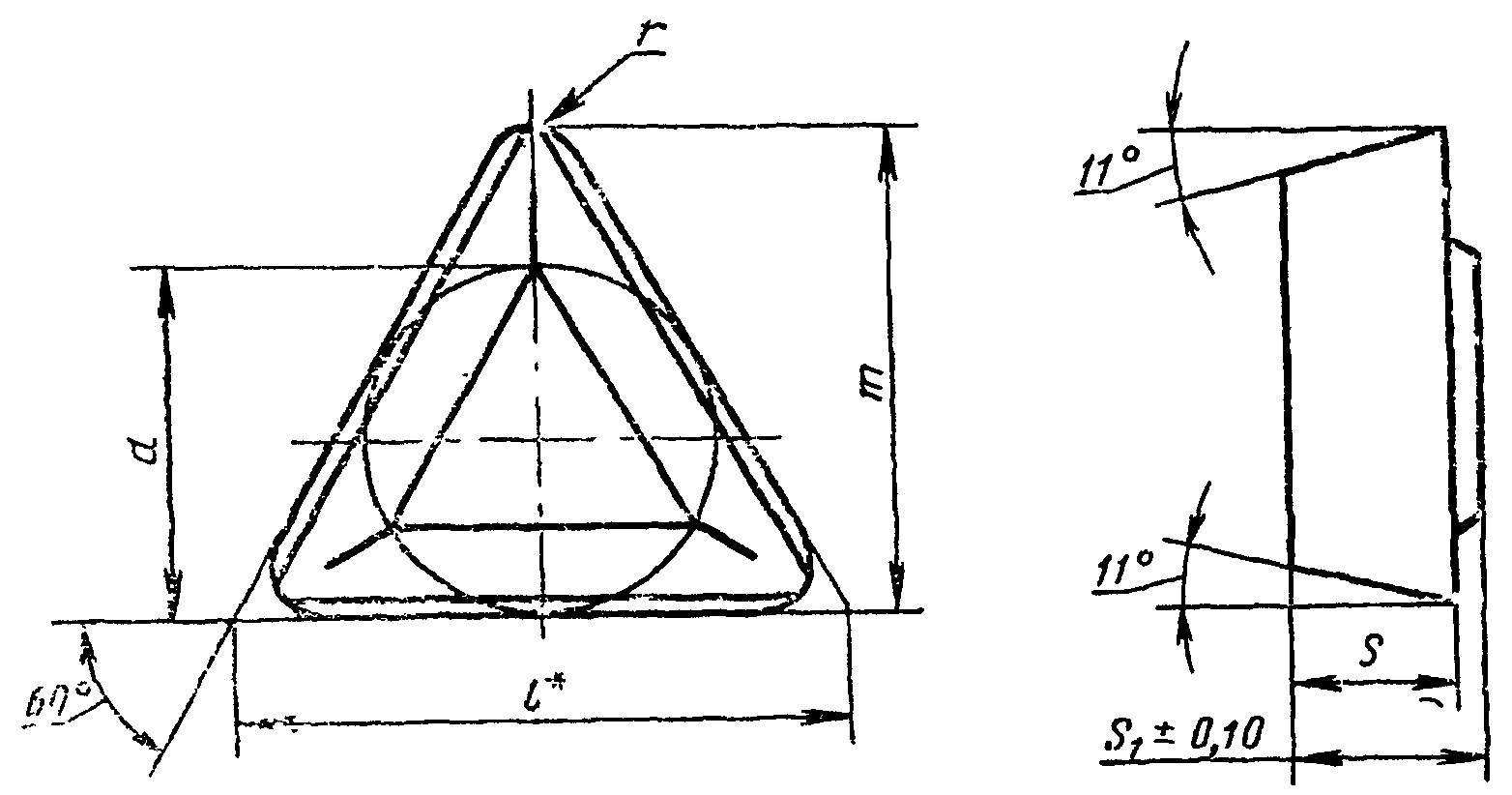

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
Черт.
--------------------------------
<*> Размер для справок.
мм
Обозначение пластин классов допусков
l
d
s
s1
r
m
М
G
цифровое
буквенно-цифровое
применяемость <*>
цифровое
буквенно-цифровое
применяемость <*>
01322-110304
ТРМR-110304
01332-110304
ТРGR-110304
11,0
6,350
3,18
3,44
0,4
9,128
01322-110308
ТРМR-110308
01332-110308
ТРGR-110308
3,52
0,8
8,73
01322-160304
ТРМR-160304
01332-160304
ТРGR-160304
16,5
9,525
3,44
0,4
13,891
01322-160308
ТРМR-160308
01332-160308
ТРGR-160308
3,62
0,8
13,494
01322-160312
ТРМR-160312
01332-160312
ТРGR-160312
1,2
13,097
--------------------------------
<*> См. Приложение 4.
Пример условного обозначения при заказе пластин из твердого сплава марки Т15К6 класса допуска U, длиной режущей кромки l = 11,0 мм, толщиной s = 3,18 мм, радиусом r = 0,4 мм:
19 6613 0441 110304.
(Измененная редакция, Изм. N 1).
2. Форма и размеры стружколомающих канавок указаны в Приложении 1.
3. Ориентировочная масса пластин указана в Приложении 2.
4. Система обозначения пластин - по ГОСТ 19042-80.
5. Технические требования - по ГОСТ 19086-80.
6. Применяемые марки сплавов указаны в Приложении 3.
(Введен дополнительно, Изм. N 2).
Приложение 1
Рекомендуемое
Форма и размеры стружколомающих канавок на передней поверхности пластин указаны на черт. 1, 2 и в таблице.
Форма 1 для пластин: 01332-110304, 01332-160304,
01322-110304, 01322-160304

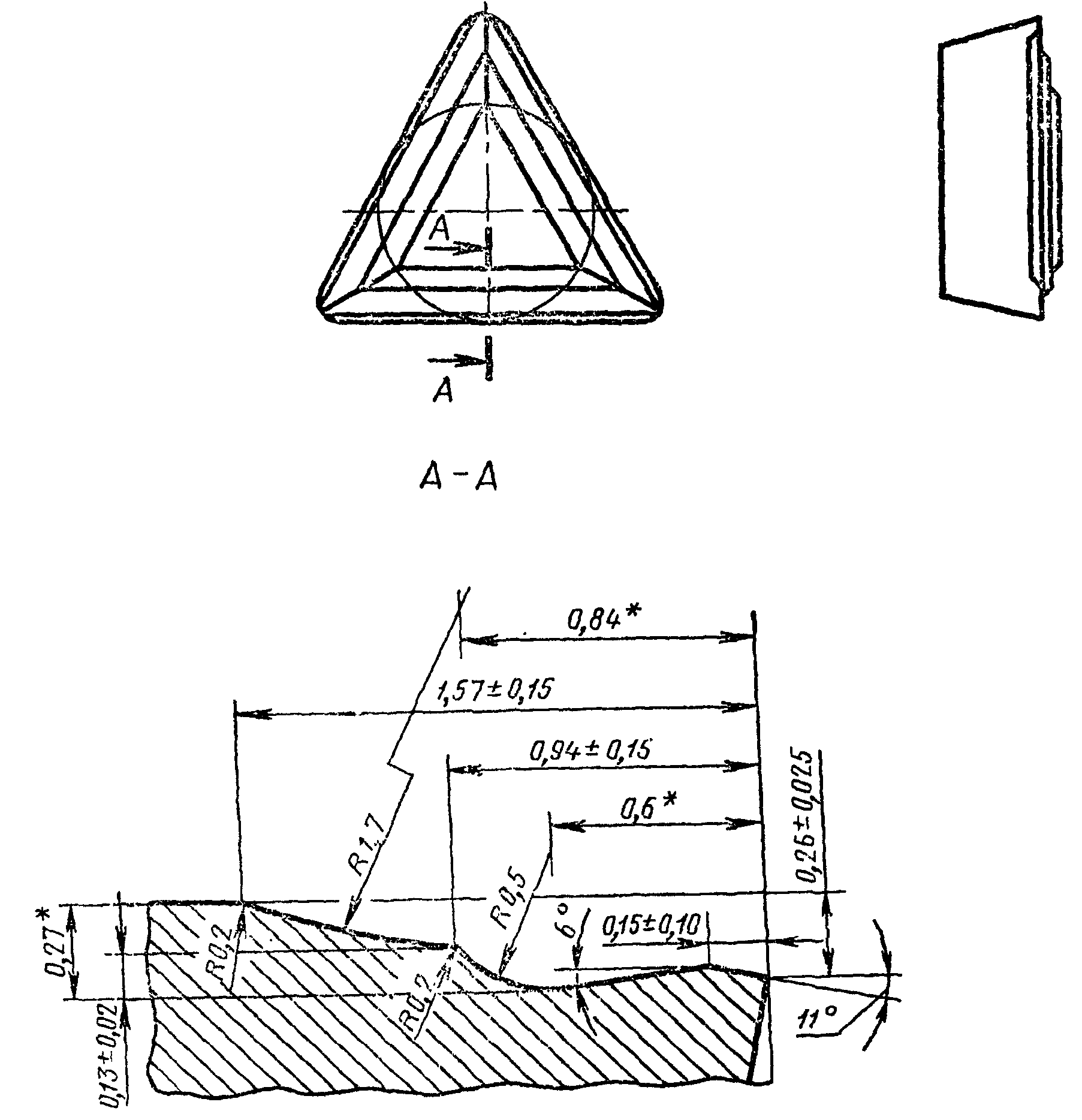

Черт. 1
--------------------------------
<*> Размер для справок.

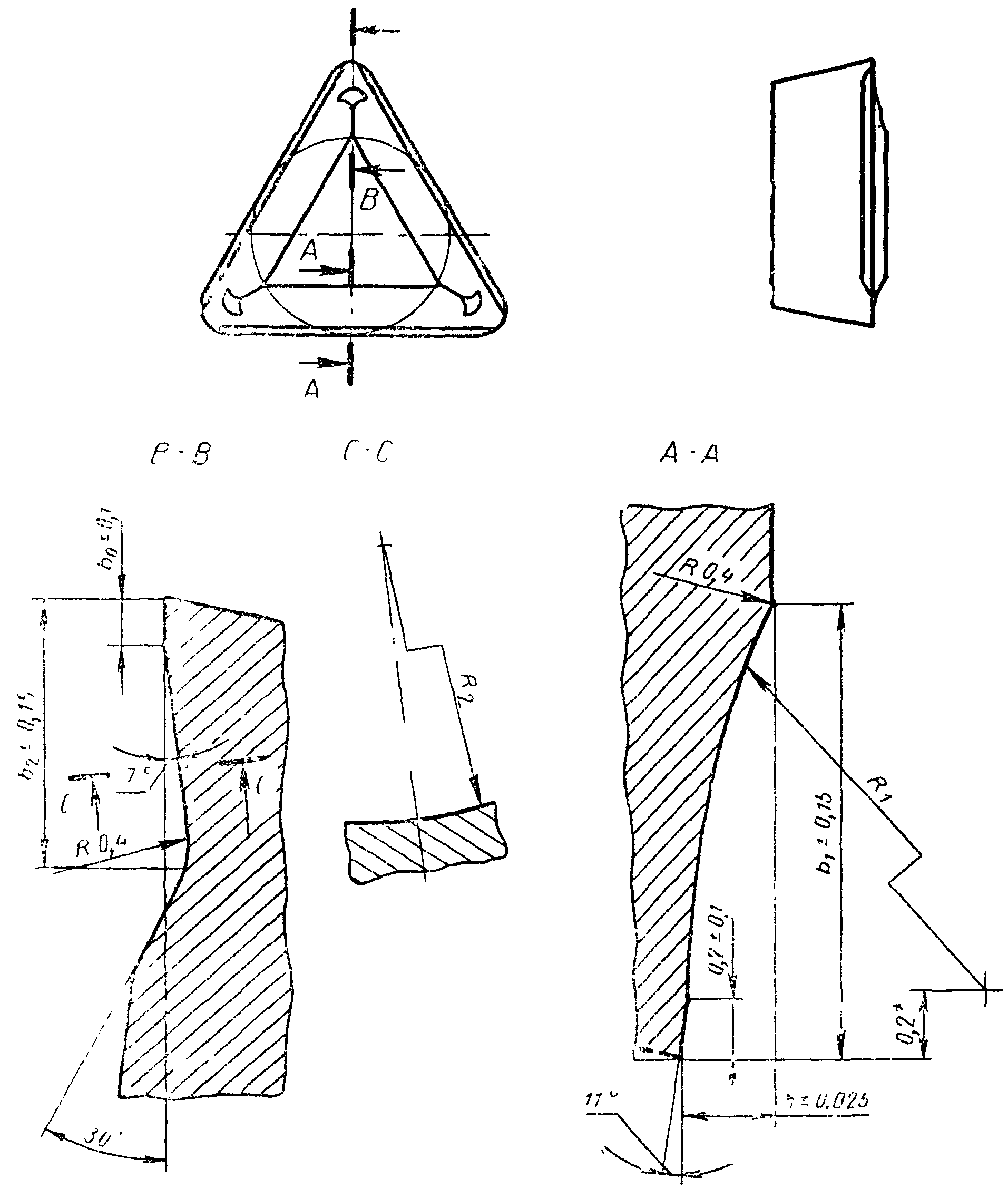

Черт. 2
--------------------------------
<*> Размер для справок.
мм
Цифровое обозначение пластин
b0
b1
b2
h
R1
R2
01322-110308
0,15
1,5
0,9
0,34
3,0
3,2
01322-110308
01322-160308
1,8
0,44
3,5
01322-160308
01322-160312
0,20
1,0
6,0
01322-160312
Приложение 2
Справочное
Обозначение пластин
Ориентировочная масса пластин в г, марок
Т15К6
ВП1255
ТН20
01322-110304
1,62
1,94
0,82
01332-110304
01322-110308
1,64
1,92
0,82
01332-110308
01322-160304
3,96
4,75
1,99
01332-160304
01322-160308
3,94
4,72
2,02
01332-160308
01322-160312
3,92
4,70
2,00
01332-160312
(Измененная редакция, Изм. N 2).
Приложение 3
Рекомендуемое
ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН
Цифровое обозначение пластин
Основное применение
Применение по специальному заказу
01322-110304
N 7, N 11
N 8
01332-110304
01322-110308
01332-110308
01322-160304
01332-160304
01322-160312
01332-160308
01322-160312
N 7, N 11
N 8
01332-160312
-
N 7, N 8, N 11
N 7 - Т15К6; N 8 - ТН20; N 11 - ВП1255.
Приложение 4
Справочное
ПРИМЕНЕНИЕ ПЛАСТИН
d
Задний угол
Пластины классов допусков G, М
Со стружколомающими канавками на передней поверхности (R)
Обозначение
Радиус при вершине
0,4
0,8
1,2
1,6
6,35
11°
ТРGR 1103
+++
+++
++
++
ТРМR 1103
+
+
++
++
9,525
ТРGR 1603
+++
+++
+++
++
ТРМR 1603
+
+
+
++
12,7
ТРGR 2204
++
++
++
++
ТРМR 2204
++
++
++
++
Примечание. + - пластины основного применения, стандартизованные.
++ - пластины ограниченного применения, нестандартизованные.
+++ - пластины, не рекомендуемые для применения.
Приложения 3, 4. (Введены дополнительно, Изм. N 2).
