Название документа
"ГОСТ 19068-80. Пластины режущие сменные многогранные твердосплавные шестигранной формы с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 19.06.1980 N 2909)
(ред. от 01.12.1990)

"ГОСТ 19068-80. Пластины режущие сменные многогранные твердосплавные шестигранной формы с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 19.06.1980 N 2909)
(ред. от 01.12.1990)


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 19 июня 1980 г. N 2909
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ
ТВЕРДОСПЛАВНЫЕ ШЕСТИГРАННОЙ ФОРМЫ С ОТВЕРСТИЕМ
И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ НА ОДНОЙ СТОРОНЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Hexagon throw-away (indexable) carbide cutting
inserts with cylindrical holes and chip-breaking flutes
on one face only. Design and dimensions
ГОСТ 19068-80
Список изменяющих документов
(в ред. Изменения N 1, утв. в октябре 1984 г.,
Изменения N 2, утв. в декабре 1990 г.)
Группа В56
ОКП 19 6000
Дата введения
1 января 1982 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством цветной металлургии СССР.
Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 N 2909.
3. Срок проверки - 2000 г., периодичность проверки - 10 лет.
4. Взамен ГОСТ 19068-73.
5. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана ссылка ? Номер пункта
??????????????????????????????????????????????????????????????????
ГОСТ 19042-80 ?4
ГОСТ 19086-80 ?5
6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 N 3621.
7. Переиздание (апрель 1992 г.) с Изменениями N 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. N 2).
1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
--------------------------------
<*> Размер для справок.
Таблица
мм
??????????????????????????????????????????????????????????????????
Обозначение пластин класса ? l ? d ? s ? d ? r ? m
допуска U ? ? ? ? 1 ? ?
?????????????????????????????????? ? ? ? ? ?
цифровое ?буквенно- ?Приме- ? ? ? ? ? ?
?цифровое ?няемость? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
11114-090408?HNUM-090408? ?9,1 ?15,875?4,76?6,35?0,8 ?1,106
?????????????????????????????????? ? ? ? ???????????
11114-090416?HNUM-090416? ? ? ? ? ?1,6 ?0,983
?????????????????????????????????????????????? ????????????????
11114-110412?HNUM-110412? ?11,0?19,050? ?7,93?1,2 ?1,290
?????????????????????????????????? ? ? ? ???????????
11114-110420?HNUM-110420? ? ? ? ? ?2,0 ?1,168
?????????????????????????????????? ? ?????? ???????????
11114-110612?HNUM-110612? ? ? ?6,35? ?1,2 ?1,290
?????????????????????????????????? ? ? ? ???????????
11114-110620?HNUM-110620? ? ? ? ? ?2,0 ?1,168
?????????????????????????????????????????????? ? ???????????
11114-120612?HNUM-120612? ?12,8?22,200? ? ?1,2 ?1,534
Пример условного обозначения при заказе пластины из твердого сплава марки Т15К6, длиной режущей кромки l = 9,1 мм, толщиной s = 4,76 мм, радиусом r = 0,8 мм:
196613 0396 090408
2. Форма и размеры стружколомающих канавок указаны в Приложении 1.
3. Ориентировочная масса пластин указана в Приложении 2.
4. Система обозначений пластин - по ГОСТ 19042-80.
5. Технические требования - по ГОСТ 19086-80.
6. Применяемые марки твердого сплава приведены в Приложении 3.
(Введен дополнительно, Изм. N 2).

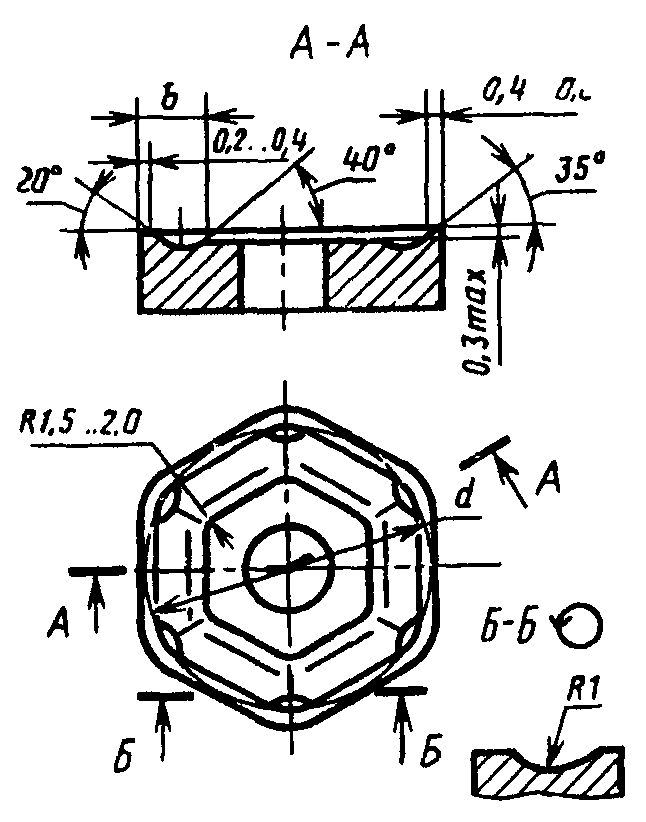

Приложение 1
Рекомендуемое
ФОРМА И РАЗМЕРЫ
СТРУЖКОЛОМАЮЩИХ КАНАВОК
НА ПЕРЕДНЕЙ ПОВЕРХНОСТИ ПЛАСТИН
мм
??????????????????????????????????????????????????????????????????
d ? b ? r
? ? 1
??????????????????????????????????????????????????????????????????
15,875 ?3,2 ?1,0
??????????????????????????????????????????????????????????????????
19,050 ?3,6 ?1,6
????????????????????????????????????????????
22,200 ?4,0 ?
(Измененная редакция, Изм. N 1).
Приложение 2
Справочное
??????????????????????????????????????????????????????????????????
Цифровое ? Ориентировочная масса пластин, г,
обозначение ? из твердого сплава марок
пластин ????????????????????????????????????????????????????
?Т5К10 ?T14K8 ?Т15К6
??????????????????????????????????????????????????????????????????
11114-090408 ?10,8 ?9,75 ?9,59
??????????????????????????????????????????????????????????????????
11114-090416 ?10,7 ?9,72 ?9,55
??????????????????????????????????????????????????????????????????
11114-110412 ?15,2 ?12,80 ?13,50
??????????????????????????????????????????????????????????????????
11114-110420 ?15,1 ?13,70 ?13,50
??????????????????????????????????????????????????????????????????
11114-110612 ?20,6 ?18,70 ?18,30
??????????????????????????????????????????????????????????????????
11114-110620 ?20,5 ?18,60 ?18,30
??????????????????????????????????????????????????????????????????
11114-120612 ?29,3 ?26,50 ?26,10
(Измененная редакция, Изм. N 2).
Приложение 3
Рекомендуемое
ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН
??????????????????????????????????????????????????????????????????
Цифровое обозна-? Основное ?Дополнительное ? Применение по
чение пластин ? применение ? применение ?специальному заказу
??????????????????????????????????????????????????????????????????
11114-090408 ?N 5, N 7 ?- ?N 6
????????????????? ? ?
11114-090416 ? ? ?
??????????????????????????????????????????????????????????????????
11114-110412 ?N 5, N 7 ?N 6 ?-
??????????????????????????????????????????????????????????????????
11114-110420 ?- ?- ?N 5, N 6, N 7
??????????????????????????????????????????????????????????????????
11114-110612 ?N 5, N 7 ?- ?N 6
????????????????? ? ?
11114-110620 ? ? ?
????????????????? ? ?
11114-120612 ? ? ?
(Введено дополнительно, Изм. N 2).
