"ГОСТ 19046-80. Пластины режущие сменные многогранные твердосплавные трехгранной формы с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 19.06.1980 N 2904)
(ред. от 01.12.1990)

"ГОСТ 19046-80. Пластины режущие сменные многогранные твердосплавные трехгранной формы с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 19.06.1980 N 2904)
(ред. от 01.12.1990)


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 19 июня 1980 г. N 2904
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ
ТВЕРДОСПЛАВНЫЕ ТРЕХГРАННОЙ ФОРМЫ С ОТВЕРСТИЕМ
И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ НА ОДНОЙ СТОРОНЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Triangular throw-away (indexable) carbide cutting
inserts with cylindrical holes and chip-breaking
flutes on one face only.
Design and dimensions
ГОСТ 19046-80
Список изменяющих документов
(в ред. Изменения N 1, утв. в октябре 1984 г.,
Изменения N 2, утв. в декабре 1990 г.)
Группа В56
ОКП 19 6000
Дата введения
1 января 1982 года
1. Разработан и внесен Министерством черной металлургии СССР.
Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.19980 N 2904.
3. В настоящий стандарт введен международный стандарт ИСО 3364-85 "Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим крепежным отверстием. Размеры" в части пластин TNMM.
4. Срок проверки - 2000 г., периодичность проверки - 10 лет.
ИС NORMPROD: примечание.
Пункт 5 дан в соответствии с официальным текстом документа.
5. Взамен ГОСТ 19046-80.
6. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана ссылка ? Номер пункта
??????????????????????????????????????????????????????????????????
ГОСТ 19042-80 ?5
ГОСТ 19086-80 ?6
7. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 N 3612.
8. Переиздание (апрель 1992 г.) с Изменениями N 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. N 2).
1. (Исключен, Изм. N 2).
2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
--------------------------------
<*> Размер для справок.
мм
????????????????????????????????????????????????????????????????????????????????????????????????
Обозначение пластин классов допусков ? l ? d ? d ? s ? r ? m
???????????????????????????????????????????????????????????????? ? ? 1 ? ? ?
U ? М ? ? ? ? ? ?
???????????????????????????????????????????????????????????????? ? ? ? ? ?
цифровое ?буквенно- ?Приме-? цифровое ?буквенно- ?Приме-? ? ? ? ? ?
?цифровое ?няе- ? ?цифровое ?няе- ? ? ? ? ? ?
? ?мость ? ? ?мость ? ? ? ? ? ?
? ? <*> ? ? ? <*> ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????????
01114-160304?TNUM-160304? ?01124-160304?TNMM-160304? ?16,5?9,525 ?3,81?3,18?0,4?13,891
???????????????????????????????????????????????????????????????? ? ? ? ???????????
01114-160308?TNUM-160308? ?01124-160308?TNMM-160308? ? ? ? ? ?0,8?13,494
???????????????????????????????????????????????????????????????? ? ? ? ???????????
01114-160312?TNUM-160312? ?01124-160312?TNMM-160312? ? ? ? ? ?1,2?13,097
???????????????????????????????????????????????????????????????? ? ? ????????????????
01114-160404?TNUM-160404? ?01124-160404?TNMM-160404? ? ? ? ?4,76?0,4?13,891
???????????????????????????????????????????????????????????????? ? ? ? ???????????
01114-160408?TNUM-160408? ?01124-160408?TNMM-160408? ? ? ? ? ?0,8?13,494
???????????????????????????????????????????????????????????????? ? ? ? ???????????
01114-160412?TNUM-160412? ?01124-160412?TNMM-160412? ? ? ? ? ?1,2?13,097
????????????????????????????????????????????????????????????????????????????????????????????????
01114-220404?TNUM-220404? ?01124-220404?TNMM-220404? ?22,0?12,700?5,16?4,76?0,4?18,653
???????????????????????????????????????????????????????????????? ? ? ? ???????????
01114-220408?TNUM-220408? ?01124-220408?TNMM-220408? ? ? ? ? ?0,8?18,256
???????????????????????????????????????????????????????????????? ? ? ? ???????????
01114-220412?TNUM-220412? ?01124-220412?TNMM-220412? ? ? ? ? ?1,2?17,859
???????????????????????????????????????????????????????????????? ? ? ? ???????????
01114-220416?TNUM-220416? ?01124-220416?TNMM-220416? ? ? ? ? ?1,6?17,463
????????????????????????????????????????????????????????????????????????????????????????????????
01114-270612?TNUM-270612? ?01124-270612?TNMM-270612? ?27,5?15,875?6,35?6,35?1,2?22,622
???????????????????????????????????????????????????????????????? ? ? ? ???????????
01114-270616?TNUM-270616? ?01124-270616?TNMM-270616? ? ? ? ? ?1,6?22,225
--------------------------------
<*> См. Приложение 4.
Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска М, длиной режущей кромки l = 16,5 мм, толщиной s = 3,18 мм, радиусом r = 0,4 мм, со стружколомающей канавкой типа 1:
196524 0360 160304-1
То же, со стружколомающей канавкой типа 2:
196524 0360 160304-2
(Измененная редакция, Изм. N 2).
3. Тип, форма и размеры стружколомающих канавок указаны в Приложении 1.
4. Ориентировочная масса пластин указана в Приложении 2.
5. Система обозначений пластин - по ГОСТ 19042-80.
6. Технические требования - по ГОСТ 19086-80.
7. Применяемые марки сплавов указаны в Приложении 3.
(Введен дополнительно, Изм. N 2).
Приложение 1
Рекомендуемое

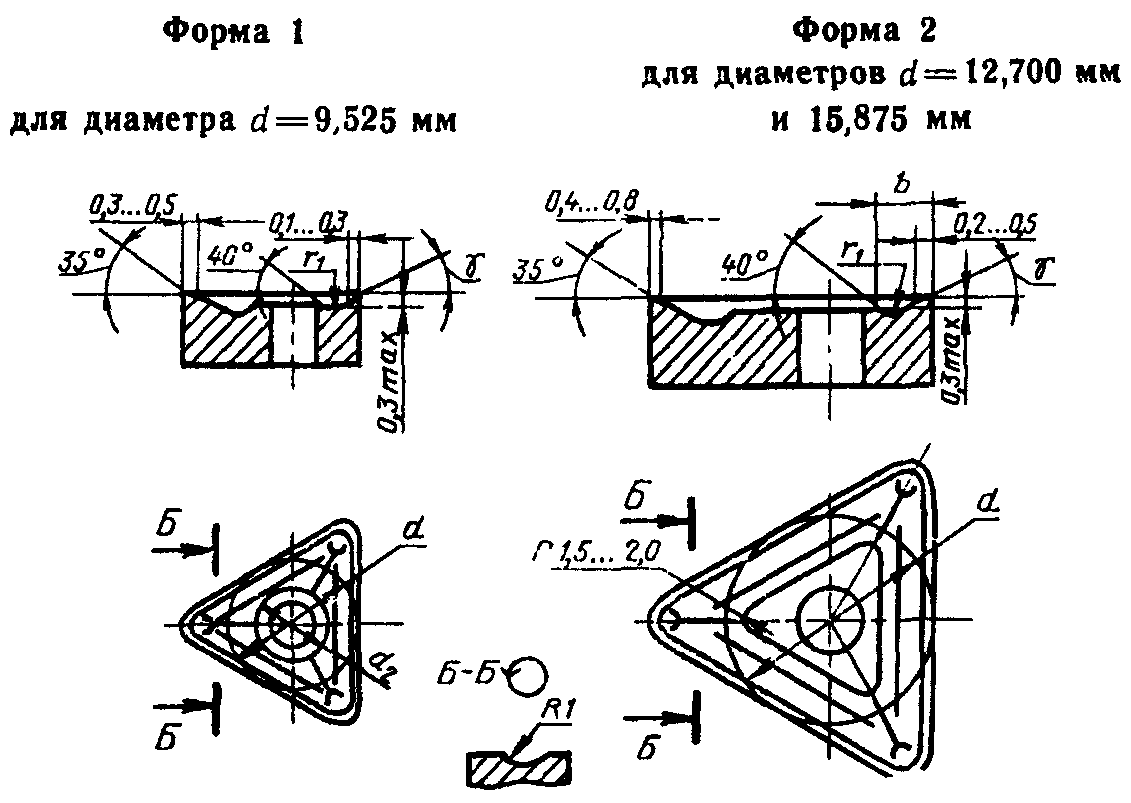

Тип, форма и размеры стружколомающих канавок на передней поверхности пластин указаны на черт. 1 - 5 и в табл. 1 и 2.

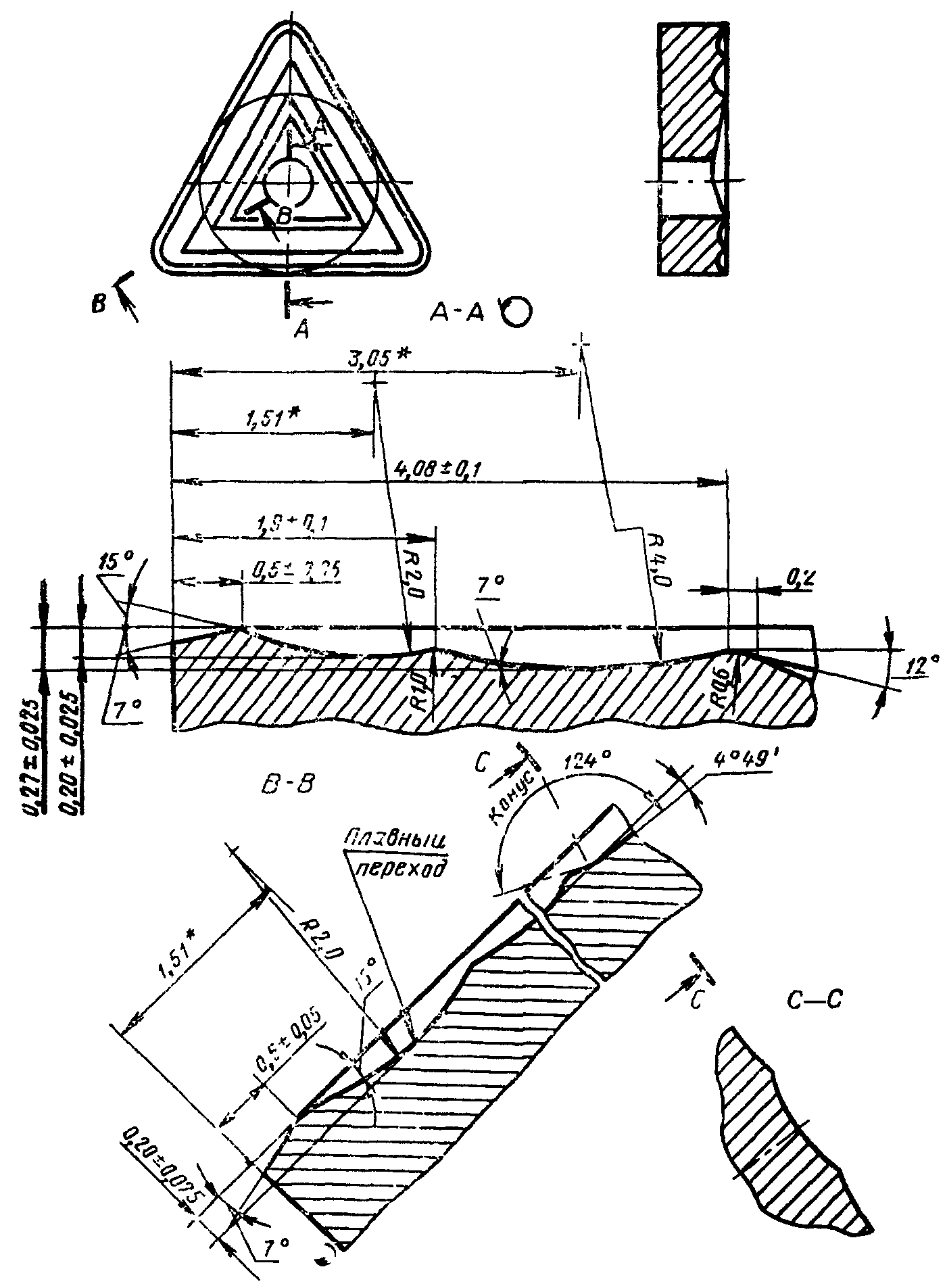

Тип 1
Черт. 1
Таблица 1
Размеры, мм
??????????????????????????????????????????????????????????????????
d ? b ? d ? r ? гамма
? ? 2 ? 1 ?
??????????????????????????????????????????????????????????????????
9,525 ?- ?5 ?1,0 ?25°
12,700 ?2,8 ?- ?1,0 ?25°
15,875 ?3,6 ?- ?1,6 ?20°
Форма 1 для пластин 011.4-160304-2; 011.4-220404-2;
011.4-160404-2

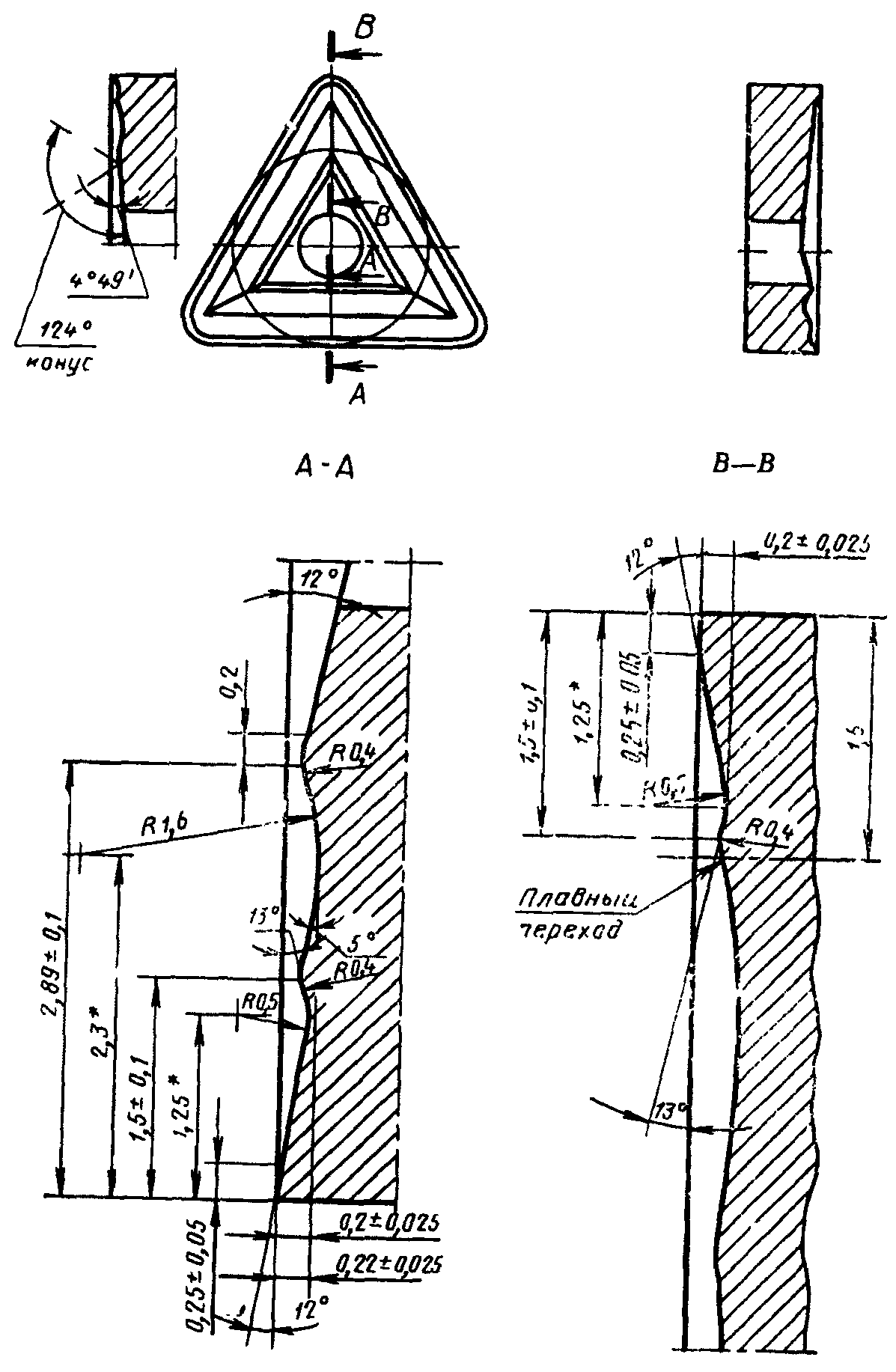

Тип 2
--------------------------------
* Размеры для справок.
Черт. 2
Форма 2

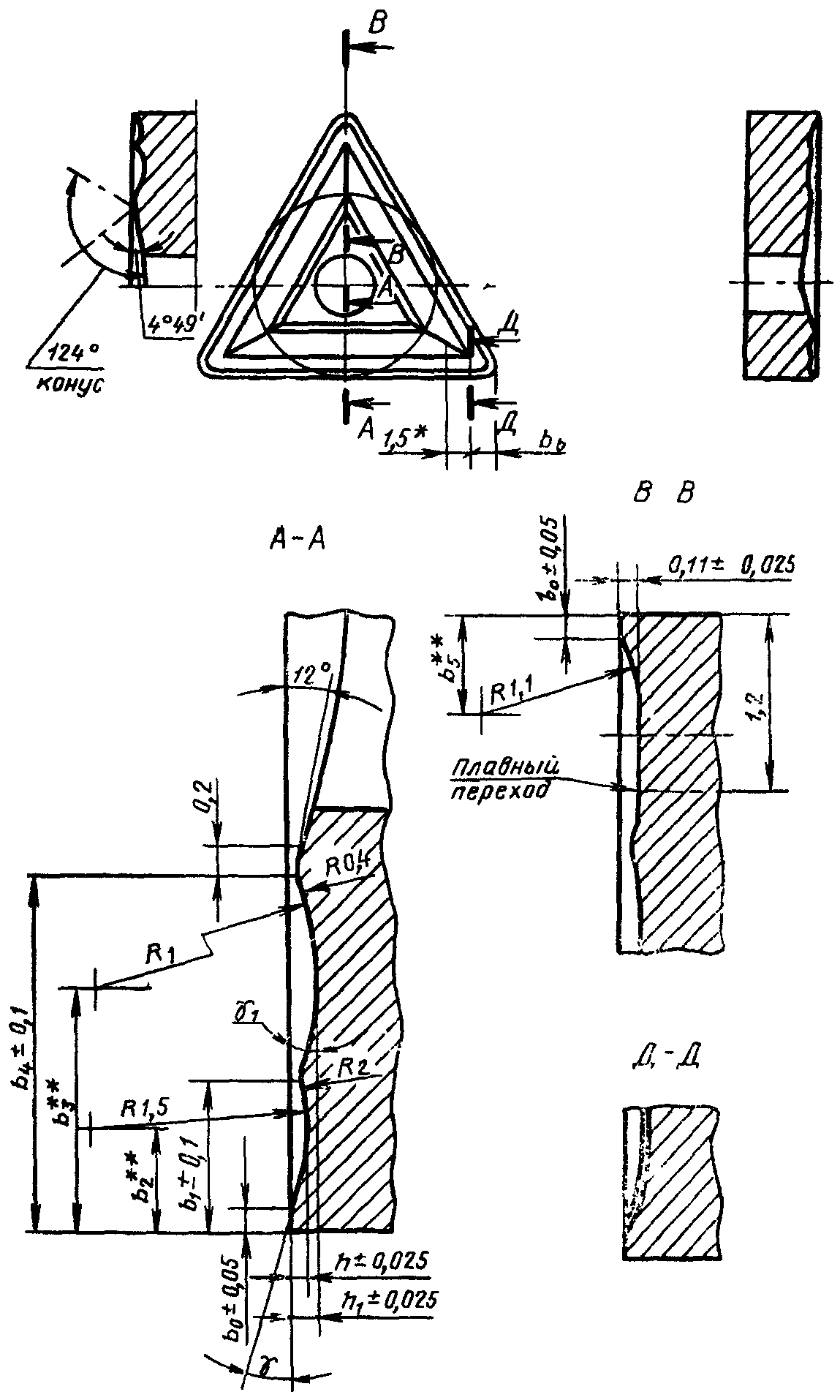

Тип 2
--------------------------------
<*> Переход между главным стружколомом и стружколомом при вершине выравнивается на длине 1,5 мм.
<**> Размеры для справок.
Черт. 3
Таблица 2
Размеры, мм
??????????????????????????????????????????????????????????????????
Пластины ? b ? b ? b ? b ? b ? b ? b
? 0 ? 1 ? 2 ? 3 ? 4 ? 5 ? 6
??????????????????????????????????????????????????????????????????
011.4-160308-2 ?0,18 ?1,02 ?0,71 ?1,68 ?2,41 ?0,66 ?1,14
011.4-160408-2 ? ? ? ? ? ? ?
011.4-160312-2 ?0,23 ?1,07 ?0,76 ?1,71 ?2,41 ?0,71 ?1,20
011.4-160412-2 ? ? ? ? ? ? ?
011.4-220408-2 ?0,20 ?1,22 ?0,88 ?2,22 ?2,80 ?0,68 ?1,14
011.4-220412-2 ?0,25 ?1,27 ?0,93 ?2,27 ?2,85 ?0,73 ?1,20
011.4-270612-2 ?0,40 ?1,42 ?1,08 ?2,42 ?3,00 ?0,88 ?1,20
Продолжение табл. 2
Размеры, мм
??????????????????????????????????????????????????????????????????
Пластины ? h ? h ? R ? R ? гамма ? гамма
? ? 1 ? 1 ? 2 ? ? 1
??????????????????????????????????????????????????????????????????
011.4-160308-2 ?0,09 ?0,12 ?2,5 ?0,6 ?15° ?7°
011.4-160408-2 ? ? ? ? ? ?
011.4-160312-2 ?0,09 ?0,12 ?2,3 ?0,6 ?15° ?7°
011.4-160412-2 ? ? ? ? ? ?
011.4-220408-2 ?0,11 ?0,15 ?2,4 ?0,4 ?12° ?5°
011.4-220412-2 ?0,11 ?0,15 ?2,4 ?0,4 ?12° ?5°
011.4-270612-2 ?0,11 ?0,15 ?2,4 ?0,4 ?12° ?5°
Форма 3 для пластин 011.4-220416-2
Тип 2
--------------------------------
<*> Размеры для справок.
Черт. 4

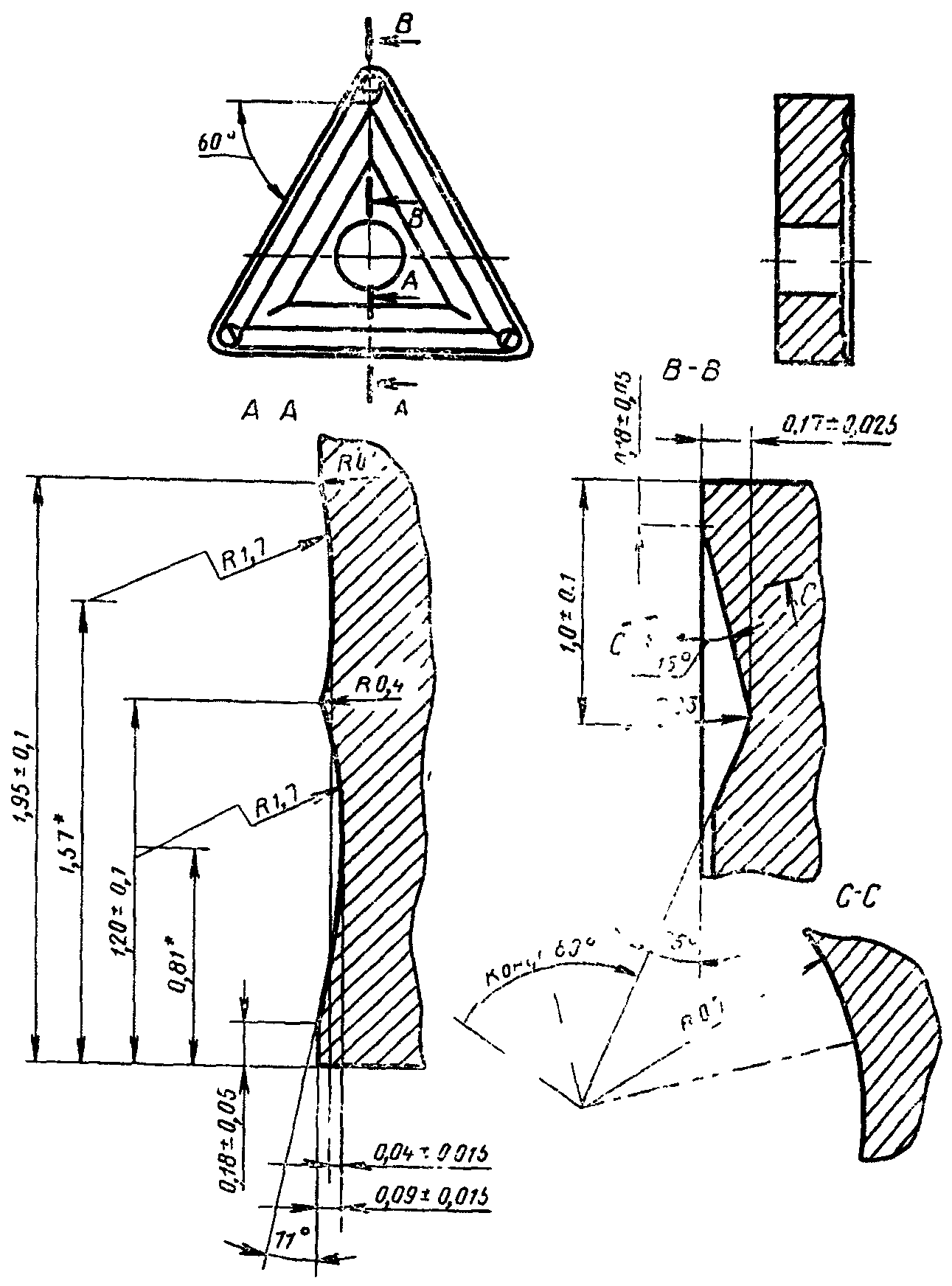

Форма 4 для пластин 011.4-270616-2
Тип 2
--------------------------------
<*> Размеры для справок.
Черт. 5
Приложение 2
Справочное
ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН
??????????????????????????????????????????????????????????????????
Цифровое ? Ориентировочная масса пластин, г
обозначение ??????????????????????????????????????????????????????
пластин ? из твердого сплава ?из без-? из твердого сплава
? марок ?вольф- ? с покрытием
? ?рамовых?
? ?твердых?
? ?сплавов?
??????????????????????????????????????????????????????
?ВК6 ?ВК8 ?Т5К10?Т15К6?KHT16, ?ВП3325?ВП3115?ВП1255
? ? ? ? ?ТН20 ? ? ?
??????????????????????????????????????????????????????????????????
01114-160304?4,71 ?4,65 ?4,11 ?3,65 ?1,84 ?4,65 ?4,71 ?4,33
01124-160304? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
01114-160308?4,66 ?4,60 ?4,03 ?3,59 ?1,82 ?4,60 ?4,66 ?4,48
01124-160308? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
01114-160312?4,59 ?4,53 ?3,97 ?3,53 ?1,79 ?4,53 ?4,59 ?4,22
01124-160312? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
01114-160404?7,18 ?7,08 ?6,27 ?5,55 ?2,80 ?7,08 ?7,18 ?6,60
01124-160404? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
01114-160408?7,12 ?7,03 ?6,16 ?5,49 ?2,78 ?7,03 ?7,12 ?6,55
01124-160408? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
01114-160412?7,01 ?6,91 ?6,06 ?5,40 ?2,73 ?6,91 ?7,01 ?6,53
01124-160412? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
01114-220404?12,60?12,40?10,90?9,73 ?- ?12,40 ?12,60 ?11,59
01124-220404? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
01114-220408?12,60?12,40?10,90?9,70 ?- ?12,40 ?12,60 ?11,59
01124-220408? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
01114-220412?12,50?12,30?10,80?9,61 ?- ?12,30 ?12,50 ?11,50
01124-220412? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
01114-220416?12,30?12,20?10,70?9,49 ?- ?12,20 ?12,30 ?11,31
01124-220416? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
01114-270612?26,30?25,90?22,70?20,20?- ?25,90 ?26,30 ?24,19
01124-270612? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
01114-270616?26,00?25,70?22,50?20,10?- ?25,70 ?26,00 ?23,92
01124-270616? ? ? ? ? ? ? ?
(Измененная редакция, Изм. N 2).
Приложение 3
Рекомендуемое
ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН
??????????????????????????????????????????????????????????????????
Цифровое ? Основное ?Дополни-? Применение по специальному
обозначение ? применение ?тельное ? заказу
пластин ? ?примене-?
? ?ние ?
??????????????????????????????????????????????????????????????????
01114-160304?N 3, N 7 ?- ?N 4, N 5, N 8, N 10, N 9,
? ? ?N 11
????????????????????????????? ?????????????????????????????
01124-160304?N 3, N 7 ? ?N 4, N 5, N 8, N 10, N 9,
? ? ?N 11
????????????????????????????? ?????????????????????????????
01114-160308?N 3, N 7, N 9, ? ?N 4, N 5, N 8, N 10
?N 11 ? ?
????????????????????????????? ?????????????????????????????
01124-160308?- ? ?N 3, N 4, N 5, N 7, N 8,
? ? ?N 9, N 10, N 11
????????????? ? ?????????????????????????????
01114-160312? ? ?N 3, N 4, N 5, N 7, N 8,
01124-160312? ? ?N 9, N 10, N 11
????????????? ? ?
01114-160404? ? ?
01124-160404? ? ?
??????????????????????????????????????????????????????????????????
01114-160408?N 3, N 7, ?N 5 ?N 4, N 5, N 8, N 10
01124-160408?N 9, N 11 ? ?
??????????????????????????????????????????????????????????????????
01114-160412?N 3, N 7, ?- ?N 4, N 8, N 10
?N 9, N 11 ? ?
????????????????????????????? ?????????????????????????????
01124-160412?- ? ?N 3, N 4, N 5, N 7, N 8,
? ? ?N 10, N 9, N 11
????????????? ? ?????????????????????????????
01114-220404? ? ?N 3, N 4, N 5, N 7, N 8,
01124-220404? ? ?N 9, N 10, N 11
????????????????????????????? ?????????????????????????????
01114-220408?N 3, N 5, N 7, ? ?N 4, N 10, N 11
01124-220408?N 9 ? ?
??????????????????????????????????????????????????????????????????
01114-220412?N 3, N 4, N 5, ?N 4 ?-
?N 7, N 10, N 11? ?
??????????????????????????????????????????????????????????????????
01124-220412?N 3, N 5, N 7, ?- ?N 10
?N 9, N 11 ? ?
????????????????????????????? ?????????????????????????????
01114-220416?N 3, N 4, N 5, ? ?-
?N 6, N 7, N 9, ? ?
?N 10, N 11 ? ?
????????????????????????????? ?????????????????????????????
01114-220416?N 4, N 5, N 6, ? ?N 3
?N 7, N 9, N 10,? ?
?N 11 ? ?
????????????????????????????? ?????????????????????????????
01114-270612?N 4, N 5, N 7, ? ?N 3, N 9
01124-270612?N 10, N 11 ? ?
????????????????????????????? ?????????????????????????????
01114-270616?N 4, N 5, ? ?N 3, N 9, N 11
01124-270616?N 7, N 10 ? ?
N 3 - ВК6; N 4 - ВК8; N 5 - Т5К10; N 7 - Т15К6; N 8 - КНТ16, ТН20; N 9 - ВП3115; N 10 - ВП3225; N 11 - ВП1255.
Приложение 4
Справочное
ПРИМЕНЯЕМОСТЬ ПЛАСТИН
??????????????????????????????????????????????????????????????????
d ? Обозначение ? Пластины со стружколомающими канавками
? ? на одной стороне
? ??????????????????????????????????????????????
? ? радиус при вершине
? ??????????????????????????????????????????????
? ? 0,4 ? 0,8 ? 1,2 ? 1,6 ? 2,4
??????????????????????????????????????????????????????????????????
6,35 ?TNMM 1103 ?++ ?++ ?+++ ?+++ ?+++
??????????????????????????????????????????????????????????????????
9,525 ?TNMM 1603 ?++ ?++ ?++ ?+++ ?+++
????????????????????????????????????????????????????????????
?TNMM 1604 ?++ ?+ ?+ ?++ ?+++
??????????????????????????????????????????????????????????????????
12,7 ?TNMM 2204 ?++ ?+ ?+ ?+ ?+++
??????????????????????????????????????????????????????????????????
15,875?TNMM 2706 ?+++ ?+++ ?+ ?+ ?++
??????????????????????????????????????????????????????????????????
19,05 ?TNMM 3309 ?+++ ?+++ ?+++ ?+++ ?++
Примечание. + - пластины основного применения, стандартизованные;
++ - пластины ограниченного применения, нестандартизованные;
+++ - пластины, не рекомендуемые для применения.
Приложения 3, 4. (Введены дополнительно, Изм. N 2).
