Название документа

"ГОСТ 19059-80. Пластины режущие сменные многогранные твердосплавные ромбической формы с углом 80°, с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры"

(утв. Постановлением Госстандарта СССР от 19.06.1980 N 2907)

(ред. от 01.12.1990)

"ГОСТ 19059-80. Пластины режущие сменные многогранные твердосплавные ромбической формы с углом 80°, с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры"
(утв. Постановлением Госстандарта СССР от 19.06.1980 N 2907)
(ред. от 01.12.1990)

Оглавление

ГОСТ 19059-80. Пластины режущие сменные многогранные твердосплавные ромбической формы с углом 80°, с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры

Информационные данные

Приложение 1

Приложение 2. Ориентировочная масса пластин

Приложение 3. Применяемые марки сплавов пластин

Приложение 4. Применяемость пластин

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 19 июня 1980 г. N 2907

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ

ТВЕРДОСПЛАВНЫЕ РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 80°,

С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ

НА ОДНОЙ СТОРОНЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Rhombic throw-away (indexable) carbide cutting

inserts with 80° included angle, with cylindrical

holes and chip-breaking flutes on one facy only.

Design and dimensions

ГОСТ 19059-80

Список изменяющих документов

(в ред. Изменения N 1, утв. в октябре 1984 г.,

Изменения N 2, утв. в апреле 1987 г.,

Изменения N 3, утв. в декабре 1990 г.)

Группа В56

ОКП 19 6000

Дата введения

1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством цветной металлургии СССР.

Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 19.06.1980 N 2907.

3. В настоящий стандарт введен международный стандарт ИСО 3364-85 "Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим отверстием. Размеры" в части пластин СNMM.

4. Срок проверки - 2000 г., периодичность проверки - 10 лет.

5. Взамен ГОСТ 19059-73.

6. Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана ссылка ? Номер пункта

??????????????????????????????????????????????????????????????????

ГОСТ 19042-80 ? 5

ГОСТ 19086-80 ? 6

7. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 N 3620.

8. Переиздание (апрель 1992 г.) с Изменениями N 1, 2, 3, утвержденными в октябре 1984 г., апреле 1987 г., декабре 1990 г. (ИУС 2-85, 8-87, 4-91).

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. N 3).

1. (Исключен, Изм. N 3).

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

--------------------------------

* Размер для справок.

мм

?????????????????????????????????????????????????????????????????????????????????????????????

Обозначение пластин классов допусков ? l ? d ? d ? s ? r ? m

?????????????????????????????????????????????????????????????? ? ? 1 ? ? ?

U ? М ? ? ? ? ? ?

?????????????????????????????????????????????????????????????? ? ? ? ? ?

цифровое ? буквенно- ?при- ? цифровое ? буквенно- ?при- ? ? ? ? ? ?

? цифровое ?ме- ? ? цифровое ?ме- ? ? ? ? ? ?

? ?няе- ? ? ?няе- ? ? ? ? ? ?

? ?мость? ? ?мость? ? ? ? ? ?

?????????????????????????????????????????????????????????????????????????????????????????????

05114-090304?СNUM-090304? ?05124-090304?СNMM-090304? ?9,7 ?9,525 ?3,81?3,18?0,4?2,425

?????????????????????????????????????????????????????????????? ? ? ? ??????????

05114-090308?СNUM-090308? ?05124-090308?СNMM-090308? ? ? ? ? ?0,8?2,205

?????????????????????????????????????????????????????????????????????????????????????????????

05114-120404?СNUM-120404? ?05124-120404?СNMM-120404? ?12,9?12,700?5,16?4,76?0,4?3,307

?????????????????????????????????????????????????????????????? ? ? ? ??????????

05114-120408?СNUM-120408? ?05124-120408?СNMM-120408? ? ? ? ? ?0,8?3,088

?????????????????????????????????????????????????????????????? ? ? ? ??????????

05114-120412?СNUM-120412? ?05124-120412?СNMM-120412? ? ? ? ? ?1,2?2,867

??????????????????????????????????????????????????????????????????????????????? ??????????

05114-160412?СNUM-160412? ?05124-160412?СNMM-160412? ?16,1?15,875?6,35? ?1,2?3,748

?????????????????????????????????????????????????????????????? ? ? ? ?????

05114-160416?СNUM-160416? ?05124-160416?СNMM-160416? ? ? ? ? ?1,6?3,528

?????????????????????????????????????????????????????????????? ? ? ???????????????

- ?- ? ?05124-160608?СNMM-160608? ? ? ? ?6,35?0,8?3,970

?????????????????????????????????????????????????????????????? ? ? ? ??????????

- ?- ? ?05124-160612?СNMM-160612? ? ? ? ? ?1,2?3,749

??????????????????????????????????????????????????????????????????????????????? ??????????

05114-190608?СNUM-190608? ?05124-190608?СNMM-190608? ?19,3?19,050?7,93? ?0,8?4,851

?????????????????????????????????????????????????????????????? ? ? ? ??????????

05114-190616?СNUM-190616? ?05124-190616?СNMM-190616? ? ? ? ? ?1,6?4,411

?????????????????????????????????????????????????????????????? ? ? ? ??????????

05114-190612?СNUM-190612? ?05124-190612?СNMM-190612? ? ? ? ? ?1,2?4,631

?????????????????????????????????????????????????????????????? ? ? ? ??????????

05114-190624?СNUM-190624? ?05124-190624?СNMM-190624? ? ? ? ? ?2,4?3,960

Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска U, длиной режущей кромки l = 9,7 мм, толщиной s = 3,18 мм, радиусом r = 0,4 мм

19 6524 0381 090304

(Измененная редакция, Изм. N 2, 3).

3. Форма и размеры стружколомающих канавок указаны в Приложении 1.

4. Ориентировочная масса пластин указана в Приложении 2.

5. Система обозначений пластин - по ГОСТ 19042-80.

6. Технические требования - по ГОСТ 19086-80.

7. Применяемые марки сплавов указаны в Приложении 3.

(Введен дополнительно, Изм. N 3).

Приложение 1

Рекомендуемое

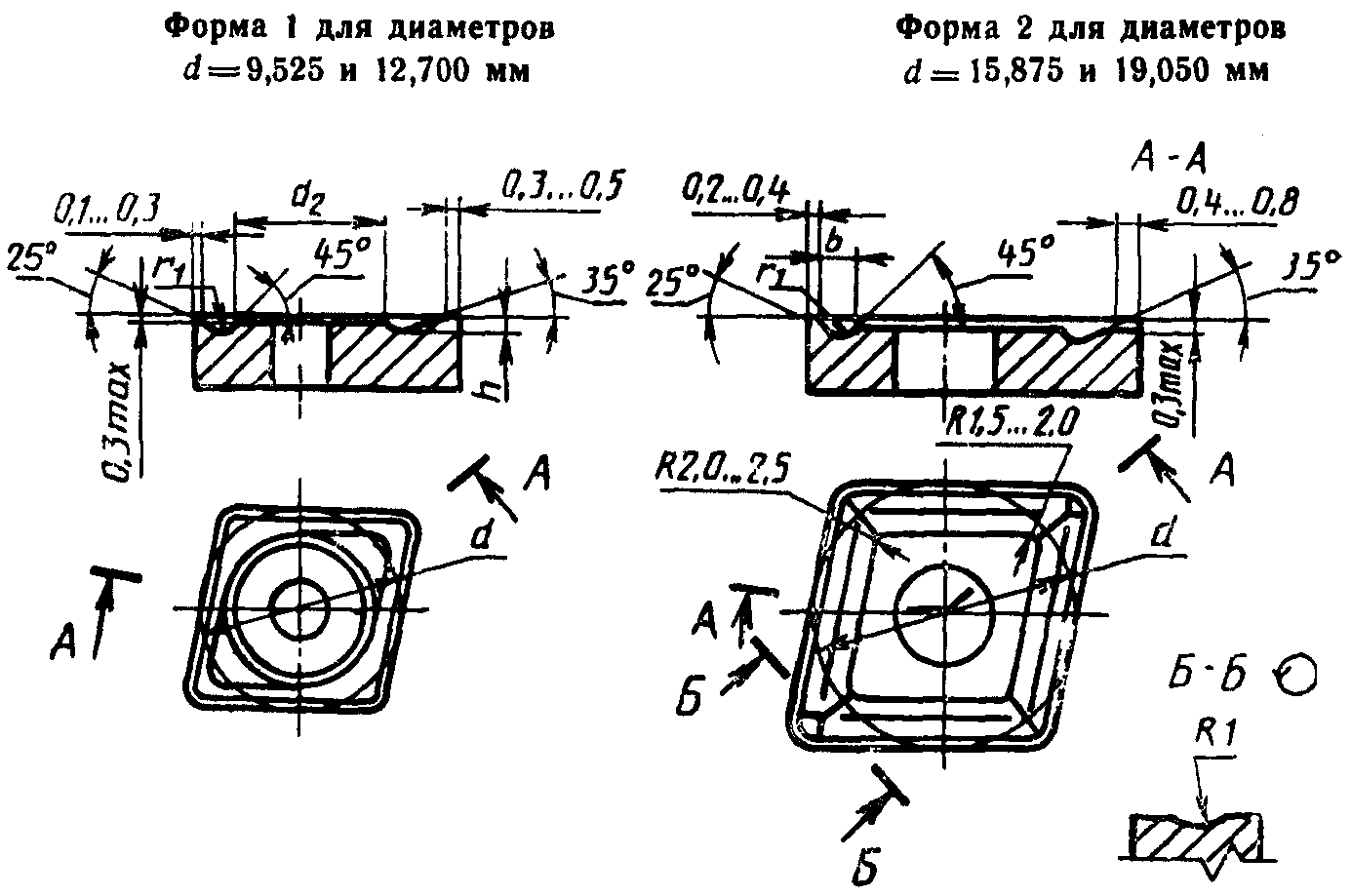

Форма и размеры стружколомающих канавок на передней поверхности пластин указаны на чертеже и в таблице.

мм

??????????????????????????????????????????????????????????????????

d ? b ? d ? r ? h

? ? 2 ? 1 ?

??????????????????????????????????????????????????????????????????

9,525 ?- ?5,5 ?1,0 ?0,4

??????????????????????????????????????? ??????????????

12,700 ?- ?8,0 ? ?0,6

??????????????????????????????????????????????????????????????????

15,875 ?3,2 ?- ?1,6 ?-

??????????????????????????????????????? ??????????????

19,050 ?3,8 ?- ? ?-

(Измененная редакция, Изм. N 3).

Приложение 2

Справочное

ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН

??????????????????????????????????????????????????????????????????????

Цифровое ? Ориентировочная касса пластин, г

обозначение ??????????????????????????????????????????????????????????

пластин ? из твердого сплава марок ?из ? из твердого сплава

? ?без- ? с покрытием

? ?воль- ?

? ?фра- ?

? ?мовых ?

? ?твер- ?

? ?дых ?

? ?спла- ?

? ?вов ?

? ?марок ?

??????????????????????????????????????????????????????????

? ВК6 ? ВК8 ?Т5К10?Т14К8?Т15К6?КНТ16,?ВП1255?ВП3115?ВП3325

? ? ? ? ? ? ТН20 ? ? ?

??????????????????????????????????????????????????????????????????????

05114-090304?3,56 ?3,51 ?3,08 ?2,79 ?2,74 ?1,39 ?3,26 ?3,56 ?3,51

05124-090304? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????????

05114-090308?3,54 ?3,49 ?3,06 ?2,77 ?2,73 ?1,38 ?3,24 ?3,54 ?3,49

05124-090308? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????????

05114-120404?9,43 ?9,31 ?8,16 ?7,39 ?7,27 ?3,68 ?8,65 ?9,43 ?9,31

05124-120404? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????????

05114-120408?9,40 ?9,28 ?8,13 ?7,37 ?7,24 ?3,67 ?8,63 ?9,40 ?9,28

05124-120408? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????????

05114-120412?9,36 ?9,23 ?8,09 ?7,33 ?7,21 ?3,65 ?8,60 ?9,36 ?9,23

05124-120412? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????????

05114-150412?14,70?14,50?12,70?11,50?11,40?5,73 ?13,48 ?14,70 ?14,50

05124-160412? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????????

05114-160416?14,70?14,50?12,70?11,50?11,30?5,73 ?13,48 ?14,70 ?14,50

05124-160416? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????????

05114-190608?28,10?27,70?24,30?22,00?21,60?- ?25,76 ?28,10 ?27,70

05124-190608? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????????

05114-190612?28,00?27,60?24,20?22,00?21,60?- ?25,66 ?28,00 ?27,60

05124-190612? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????????

05114-190616?27,90?27,30?24,20?21,90?21,50?- ?25,57 ?27,90 ?27,50

05124-190616? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????????

05114-190624?27,70?27,30?23,90?21,70?21,30?- ?25,39 ?27,70 ?27,30

05124-190624? ? ? ? ? ? ? ? ?

(Измененная редакция, Изм. N 2).

Приложение 3

Рекомендуемое

ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН

Цифровое обозначение пластин	Основное применение	Дополнительное применение	Применение по специальному заказу
05114-090304	N 4	N 9	N 3, N 5, N 6, N 7, N 8, N 10, N 11
05124-090304	-	-	N 3, N 4, N 5, N 6, N 7, N 8, N 9, N 10, N 11
05114-090308	N 4, N 7	N 9	N 3, N 5, N 6, N 8, N 10, N 11
05124-090308	-	-	N 3, N 4, N 5, N 6, N 7, N 8, N 9, N 10, N 11
05114-120404	N 4, N 7	N 9	N 3, N 5, N 6, N 8, N 10, N 11
05124-120404	N 7	-	N 3, N 4, N 5, N 6, N 8, N 9, N 10, N 11
05114-120408	N 4, N 5, N 7	N 9, N 11	N 3, N 6, N 8, N 10
05124-120408	N 3, N 5, N 6, N 7	N 9	N 4, N 8, N 10, N 11
05114-120412	N 4, N 5, N 7	N 11	N 3, N 6, N 8, N 9, N 10
05124-120412	-	-	N 3, N 4, N 5, N 6, N 7, N 8, N 9, N 10, N 11
05114-160412	N 4, N 5, N 7	N 9, N 11	N 3, N 6, N 8
05124-160412	N 3	N 9	N 4, N 5, N 6, N 7, N 8, N 10, N 11
05114-160416	-	-	N 3, N 4, N 5, N 6, N 7, N 8, N 9, N 10, N 11
05124-160608			N 3, N 4, N 5, N 6, N 7, N 8, N 9, N 10, N 11
05124-160612			N 3, N 4, N 5, N 6, N 7, N 8, N 9, N 10, N 11
05114-190608	N 7		N 3, N 4, N 5, N 6, N 9, N 10, N 11
05124-190608	N 3, N 10	-	N 4, N 5, N 6, N 7, N 9, N 10
05114-190612	N 4, N 5, N 7	N 10	N 3, N 6, N 9, N 11
05124-190612	N 3, N 7	N 10	N 4, N 6, N 5, N 3, N 11
05114-190616	N 4, N 5, N 7	N 10	N 3, N 6, N 9, N 11
05124-190616	N 7	N 10	N 3, N 5, N 4, N 6, N 11
05114-190624 05124-190624	-	-	N 3, N 4, N 5, N 6, N 7, N 9, N 10, N 11
05124-160416	-	-	N 3, N 4, N 5, N 6, N 7, N 8, N 9, N 10, N 11

N 3 - ВК6; N 4 - ВК8; N 5 - Т5К10; N 6 - Т14К8; N 7 - Т15К6; N 8 - КНТ16, ТН20; N 9 - ВП3115; N 10 - ВП3325; N 11 - ВП3115.

Приложение 4

Справочное

ПРИМЕНЯЕМОСТЬ ПЛАСТИН

??????????????????????????????????????????????????????????????????

d ? Обозначение ?Пластины со стружколомающими канавками

? ? на одной стороне

? ??????????????????????????????????????????

? ? радиус при вершине r

? ? эпсилон

? ??????????????????????????????????????????

? ? 0,4 ? 0,8 ? 1,2 ? 1,6 ? 2,4

??????????????????????????????????????????????????????????????????

12,7 ?СNMM 1204 ?++ ?+ ?+ ?++ ?+++

??????????????????????????????????????????????????????????????????

15,875 ?СNMM 1606 ?+++ ?+ ?+ ?++ ?+++

??????????????????????????????????????????????????????????????????

19,05 ?СNMM 1906 ?+++ ?++ ?+ ?+ ?+++

??????????????????????????????????????????????????????????????????

25,4 ?СNMM 2509 ?+++ ?+++ ?+++ ?+++ ?++

Примечание. + - пластины основного применения, стандартизованные.

++ - пластины ограниченного применения, нестандартизованные.

+++ - пластины, не рекомендуемые для применения.

Приложения 3, 4. (Введены дополнительно, Изм. N 3).
