Название документа

"ГОСТ 12840-80. Межгосударственный стандарт. Замки предохранительные для однорогих крюков. Типы и размеры"

(утв. и введен в действие Постановлением Госстандарта СССР от 31.01.1980 N 491)

(ред. от 01.07.1990)

"ГОСТ 12840-80. Межгосударственный стандарт. Замки предохранительные для однорогих крюков. Типы и размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 31.01.1980 N 491)
(ред. от 01.07.1990)

Оглавление

ГОСТ 12840-80. Межгосударственный стандарт. Замки предохранительные для однорогих крюков. Типы и размеры

Приложение. Конструкции предохранительных замков для однорогих крюков

Утвержден и введен в действие

Постановлением Государственного

комитета СССР по стандартам

от 31 января 1980 г. N 491

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗАМКИ ПРЕДОХРАНИТЕЛЬНЫЕ ДЛЯ ОДНОРОГИХ КРЮКОВ

ТИПЫ И РАЗМЕРЫ

Safely locks for single hooks.

Type and dimensions

ГОСТ 12840-80

Список изменяющих документов

(в ред. Изменения N 1, утв. в марте 1982 г.,

Изменения N 2, утв. в июле 1990 г.)

Группа Г86

ОКП 31 7800

Дата введения

1 января 1981 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством тяжелого машиностроения СССР.

Разработчики: А.С. Липатов, Н.И. Ивашков, Н.М. Колпаков.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 31.01.1980 N 491.

3. Взамен ГОСТ 12840-73.

4. Ссылочные нормативно-технические документы

???????????????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана ссылка? Номер пункта, приложения

???????????????????????????????????????????????????????????????????????????

ГОСТ 1050-88 ?Приложение (п. 2.11)

ГОСТ 2590-88 ?Приложение (п. 2.8)

ГОСТ 6627-74 ?3, Приложение (пп. 2, 2.13)

ГОСТ 7417-75 ?Приложение (п. 2.8)

ГОСТ 9389-75 ?Приложение (п. 1.5)

ГОСТ 9467-75 ?Приложение (пп. 2.2, 2.4)

ГОСТ 10299-80 ?Приложение (пп. 2, 2.12)

ГОСТ 10304-80 ?Приложение (пп. 2, 2.12)

ГОСТ 10774-80 ?Приложение (пп. 2, 2.1)

ГОСТ 15150-69 ?1

ГОСТ 19903-74 ?Приложение (пп. 1.2, 2.9)

ГОСТ 19904-90 ?Приложение (пп. 1.2, 2.9)

5. Снято ограничение срока действия Постановлением Госстандарта от 25.07.1990 N 2262.

6. Переиздание (декабрь 1998 г.) с Изменениями N 1, 2, утвержденными в марте 1982 г., июле 1990 г. (ИУС 7-82, 11-90).

1. Настоящий стандарт распространяется на предохранительные замки для однорогих кованых и штампованных крюков климатического исполнения У по ГОСТ 15150, применяемых в грузоподъемных машинах общего назначения.

Стандарт не распространяется на предохранительные замки для крюков, предназначенных для работы во взрывоопасной среде, а также для грузоподъемных машин специального назначения.

2. Предохранительные замки должны быть изготовлены следующих типов:

1 - замки пружинного замыкания;

2 - замки, замыкающиеся под действием собственной массы.

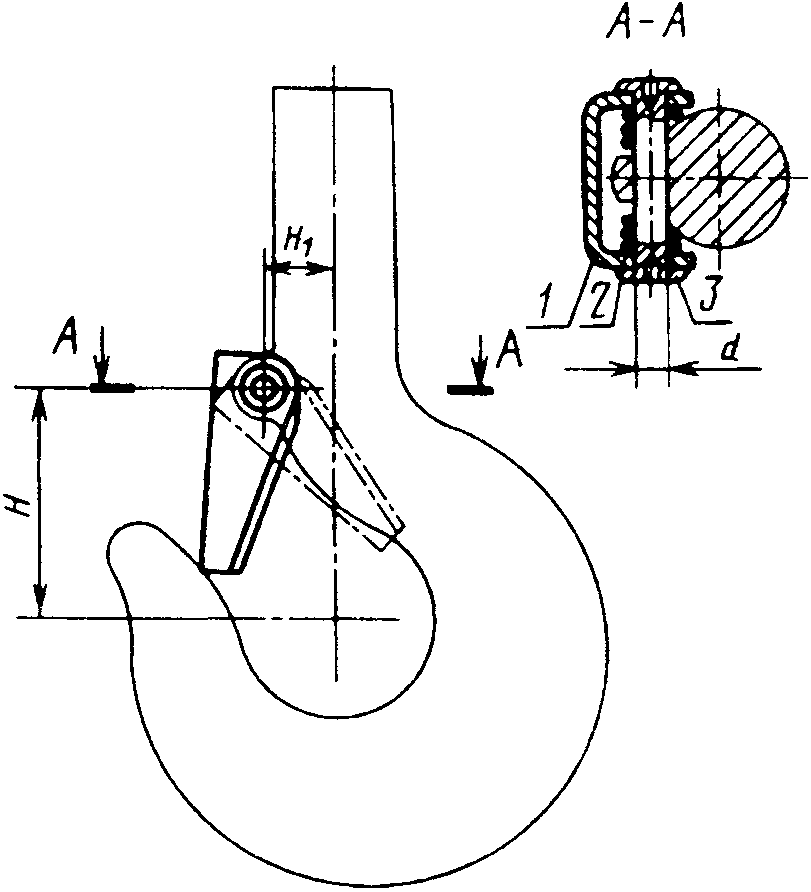

3. Присоединительные размеры замка типа 1 к крюку по ГОСТ 6627 (исполнение 2) должны соответствовать указанным на черт. 1 и в табл. 1.

1 - защелка; 2 - пружина; 3 - штифт

Черт. 1

Примечание. Чертеж не определяет конструкцию замка.

Таблица 1

мм

???????????????????????????????????????????????????????????????????????????

Номер замка ? Координаты центра отверстия ? Диаметр отверстия

????????????????????????????????????? крюка d

? H ? H ? H

? +/- 1 ? 1 ? 14

? ? +/- 1 ?

???????????????????????????????????????????????????????????????????????????

1 ? 26 ? 9 ? 4

????????????????????????????????????? ?

2 ? 28 ? ?

???????????????????????????????????????????????????????

3 ? 31 ? 10 ?

???????????????????????????????????????????????????????????????????????????

4 ? 35 ? 12 ? 5

????????????????????????????????????? ?

5 ? 38 ? ?

???????????????????????????????????????????????????????????????????????????

6 ? 42 ? 15 ? 6

????????????????????????????????????? ?

7 ? 48 ? ?

???????????????????????????????????????????????????????????????????????????

8 ? 56 ? 18 ? 8

???????????????????????????????????????????????????????

9 ? 60 ? 21 ?

????????????????????????????????????? ?

10 ? 65 ? ?

???????????????????????????????????????????????????????????????????????????

11 ? 78 ? 25 ? 10

???????????????????????????????????????????????????????

12 ? 82 ? 28 ?

???????????????????????????????????????????????????????????????????????????

13 ? 92 ? 32 ? 12

???????????????????????????????????????????????????????

14 ? 105 ? 35 ?

Примечание. Номера замков соответствуют номерам крюков по ГОСТ 6627.

Пример условного обозначения предохранительного замка номер 7 типа 1:

Замок 7-1 ГОСТ 12840-80.

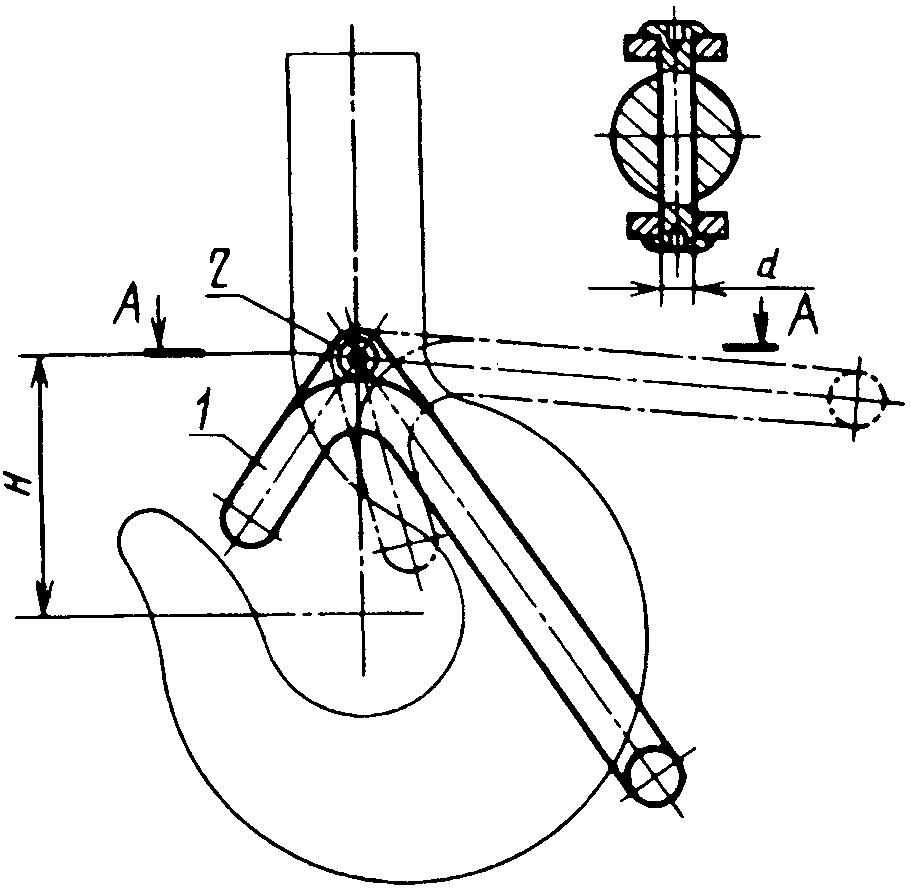

4. Присоединительные размеры замка типа 2 к крюку в случае сверления его хвостовика должны соответствовать указанным на черт. 2 и в табл. 2.

1 - скоба; 2 - штифт

Черт. 2

Примечание. Чертеж не определяет конструкцию замка.

Таблица 2

мм

???????????????????????????????????????????????????????????????????????????

Номер замка ? Координаты центра отверстия H ? Диаметр отверстия

????????????????????????????????????? крюка d

? Номин. ? Пред. откл. ? H

? ? ? 14

???????????????????????????????????????????????????????????????????????????

1 ? 25 ? +/- 1,0 ? 3

????????????????????????????????????? ?

2 ? 26 ? ?

????????????????????????????????????? ?

3 ? 30 ? ?

????????????????????????????????????? ?

4 ? 32 ? ?

????????????????????????????????????? ?????????????????????

5 ? 38 ? ? 4

????????????????????????????????????? ?

6 ? 42 ? ?

????????????????????????????????????? ?

7 ? 48 ? ?

????????????????????????????????????? ?????????????????????

8 ? 55 ? ? 6

????????????????????????????????????? ?

9 ? 60 ? ?

????????????????????????????????????? ?????????????????????

10 ? 75 ? ? 8

????????????????????????????????????? ?

11 ? 80 ? ?

????????????????????????????????????? ?

12 ? 85 ? ?

????????????????????????????????????? ?

13 ? 95 ? ?

???????????????????????????????????????????????????????????????????????????

14 ? 105 ? +/- 1,5 ? 10

????????????????????????????????????? ?

15 ? 120 ? ?

????????????????????????????????????? ?

16 ? 130 ? ?

????????????????????????????????????? ?????????????????????

17 ? 150 ? ? 12

????????????????????????????????????? ?

18 ? 165 ? ?

????????????????????????????????????? ?

19 ? 190 ? ?

????????????????????????????????????? ?????????????????????

20 ? 210 ? ? 16

????????????????????????????????????? ?

21 ? 240 ? ?

????????????????????????????????????? ?

22 ? 260 ? ?

????????????????????????????????????? ?????????????????????

23 ? 300 ? ? 20

????????????????????????????????????? ?

24 ? 330 ? ?

????????????????????????????????????? ?

25 ? 370 ? ?

????????????????????????????????????? ?

26 ? 410 ? ?

Примечание. Номера замков соответствуют номерам крюков по ГОСТ 6627.

Пример условного обозначения предохранительного замка номер 7 типа 2:

Замок 7-2 ГОСТ 12840-80.

Примеры конструкций предохранительных замков приведены в Приложении.

Приложение

Рекомендуемое

КОНСТРУКЦИИ ПРЕДОХРАНИТЕЛЬНЫХ ЗАМКОВ ДЛЯ ОДНОРОГИХ КРЮКОВ

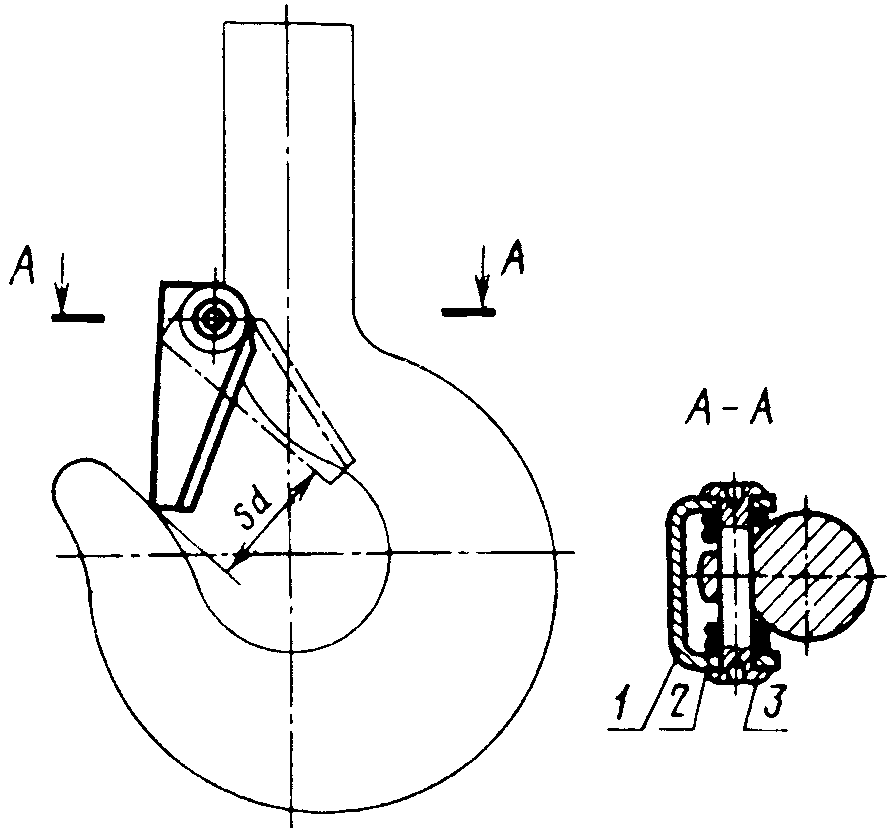

1. Пример конструкции и размеры предохранительных замков типа 1 приведены на черт. 1 - 3 и в табл. 1 - 3.

1 - защелка; 2 - пружина; 3 - штифт

Черт. 1

Таблица 1

???????????????????????????????????????????????????????????????????????????

Номер замка ? Sd, мм ? Масса, г ? Дет. 1 ? Дет. 2 ? Дет. 3 по

? ? ? ? ?ГОСТ 10774-80

???????????????????????????????????????????????????????????????????????????

1 ? 12 ? 13 ? 1-1/1 ? 1-1/2 ? 4h11 x 25

?????????????????????????????????????????????????? ?

2 ? 14 ? 16 ? 2-1/1 ? ?

?????????????????????????????????????????????????? ??????????????

3 ? 16 ? 18 ? 3-1/1 ? ? 4h11 x 30

???????????????????????????????????????????????????????????????????????????

4 ? 19 ? 31 ? 4-1/1 ? 4-1/2 ? 5h11 x 36

?????????????????????????????????????????????????? ?

5 ? 21 ? 35 ? 5-1/1 ? ?

???????????????????????????????????????????????????????????????????????????

6 ? 23 ? 45 ? 6-1/1 ? 6-1/2 ? 6h11 x 36

?????????????????????????????????????????????????? ?

7 ? 27 ? 49 ? 7-1/1 ? ?

???????????????????????????????????????????????????????????????????????????

8 ? 30 ? 81 ? 8-1/1 ? 8-1/2 ? 8h11 x 45

?????????????????????????????????????????????????? ??????????????

9 ? 33 ? 87 ? 9-1/1 ? ? 8h11 x 50

?????????????????????????????????????????????????? ?

10 ? 37 ? 104 ? 10-1/1 ? ?

???????????????????????????????????????????????????????????????????????????

11 ? 41 ? 183 ? 11-1/1 ? ? 10h11 x 55

?????????????????????????????????????????????????? 11-1/2 ??????????????

12 ? 47 ? 205 ? 12-1/1 ? ? 10h11 x 60

???????????????????????????????????????????????????????????????????????????

13 ? 51 ? 294 ? 13-1/1 ? 14-1/2 ? 12h11 x 70

?????????????????????????????????????????????????? ?

14 ? 62 ? 321 ? 14-1/2 ? ?

(Измененная редакция, Изм. N 2).

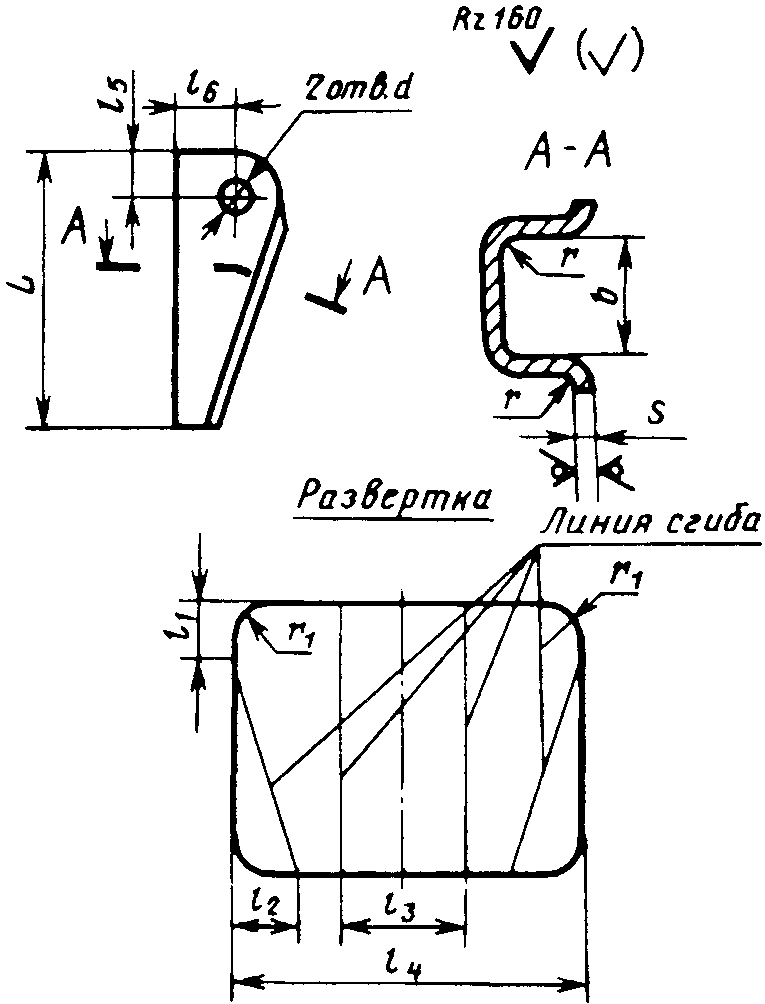

1.1. Конструкция и размеры защелки указаны на черт. 2 и в табл. 2.

Деталь 1. Защелка

Черт. 2

Таблица 2

мм

???????????????????????????????????????????????????????????????????????????

Обозначение? b ? d ? L ?l ?l ?l ?l ?l ?l ? S ? r ? r ?Масса,

?+1 ?H ? ? 1 ? 2? 3 ? 4 ? 5 ? 6 ? ? ? 1 ? г

? ? 14? ? ? ? ? ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

1-1/1 ?18 ? 4 ? 26 ? 8 ? 6?18 ? 37? 4 ? 7 ?1,5?1,5 - 3,0 ? 4 ? 10,5

???????????? ? ?????? ? ? ? ? ? ? ? ? ????????

2-1/1 ? ? ? 28 ? ? ? ? ? ? ? ? ? ? 13,0

???????????????? ?????? ? ????????? ? ? ? ? ????????

3-1/1 ?22 ? ? 31 ? ? ?22 ? 41? ? ? ? ? ? 15,0

???????????????????????????????????????????????????????????????????????????

4-1/1 ?24 ? 5 ? 35 ?10 ? 8?24 ? 48? 5 ? 9 ?2,0?2,0 - 4,0 ? 5 ? 26,0

???????????? ? ?????? ? ? ? ? ? ? ? ? ????????

5-1/1 ? ? ? 38 ? ? ? ? ? ? ? ? ? ? 29,0

???????????????????????????????????????????? ? ? ?????????????

6-1/1 ?28 ? 6 ? 43 ?12 ?10?28 ? 54? 6 ? ? ? ? 6 ? 36,5

???????????? ? ?????? ? ? ? ? ? ? ? ? ????????

7-1/1 ? ? ? 48 ? ? ? ? ? ? ? ? ? ? 41,0

???????????????????????????????????????????????? ? ?????????????

8-1/1 ?35 ? 8 ? 58 ?16 ?12?35 ? 69? 8 ?11 ? ? ?8,0 ? 63,0

???????????????? ? ? ? ????????? ? ? ? ? ????????

9-1/1 ?40 ? ? ? ? ?40 ? 74? ? ? ? ? ? 67,0

???????????? ? ?????? ? ? ? ? ? ? ? ? ????????

10-1/1 ? ? ? 62 ? ? ? ? ? ? ? ? ? ? 84,0

???????????????????????????????????????????????????????????????????????????

11-1/1 ?45 ?10 ? 75 ?20 ?15?45 ? 87?10 ?14 ?3,0?3,0 - 5,0 ? 10 ? 152,0

???????????????? ?????? ? ????????? ? ? ? ? ????????

12-1/1 ?50 ? ? 78 ? ? ?50 ? 92? ? ? ? ? ? 167,0

????????????????????????????? ????????????????? ? ?????????????

13-1/1 ?60 ?12 ? 92 ?24 ? ?60 ?110?12 ?16 ? ? ? 12 ? 235,5

???????????? ? ?????? ? ? ? ? ? ? ? ? ????????

14-1/1 ? ? ?102 ? ? ? ? ? ? ? ? ? ? 262,0

Пример условного обозначения защелки для замка номер 7 типа 1:

Защелка 7-1/1 ГОСТ 12840-80.

1.2. Материал защелки - листовая сталь по ГОСТ 19903 и ГОСТ 19904.

1.3. Отклонение от соосности отверстий защелки - не более 0,25 мм.

1.4. Конструкция и размеры пружины указаны на черт. 3 и в табл. 3.

Деталь 2. Пружина

Черт. 3

Таблица 3

Размеры в мм

???????????????????????????????????????????????????????????????????????????

Обозначение ? D ? d ? H ? b ? l ? l ? t ? Масса, г

? 1 ? ? 0 ? +1 ?+/- 1 ? 1 ? ?

? ? ? ? ? ? +2 ? ?

???????????????????????????????????????????????????????????????????????????

1-1/2 ? 7 ? 0,8 ? 22 ? 9 ? 8 ? 18 ? 2 ? 0,6

?????????????????????? ??????????????? ????????? ???????????

4-1/2 ? 8 ? ? 25 ? 12 ? ? 25 ? ? 0,8

???????????????????????????????????????????????????????????????????????????

6-1/2 ? 9 ? 1,0 ? 32 ? 12 ? 10 ? 32 ? 3 ? 1,4

?????????????????????? ?????????????????????????????? ???????????

8-1/2 ? 11 ? ? 39 ? 20 ? 12 ? 45 ? ? 1,7

???????????????????????????????????????????????????????????????????????????

11-1/2 ? 13 ? 1,2 ? 50 ? 25 ? 14 ? 50 ? 4 ? 3,1

?????????????????????? ?????????????????????? ? ???????????

14-1/2 ? 15 ? ? 60 ? 35 ? 16 ? ? ? 3,7

Пример условного обозначения защелки для замка номер 7 типа 1:

Пружина 6-1/2 ГОСТ 12840-80.

1.5. Материал пружины - стальная углеродистая пружинная проволока 1-го класса нормальной точности по ГОСТ 9389.

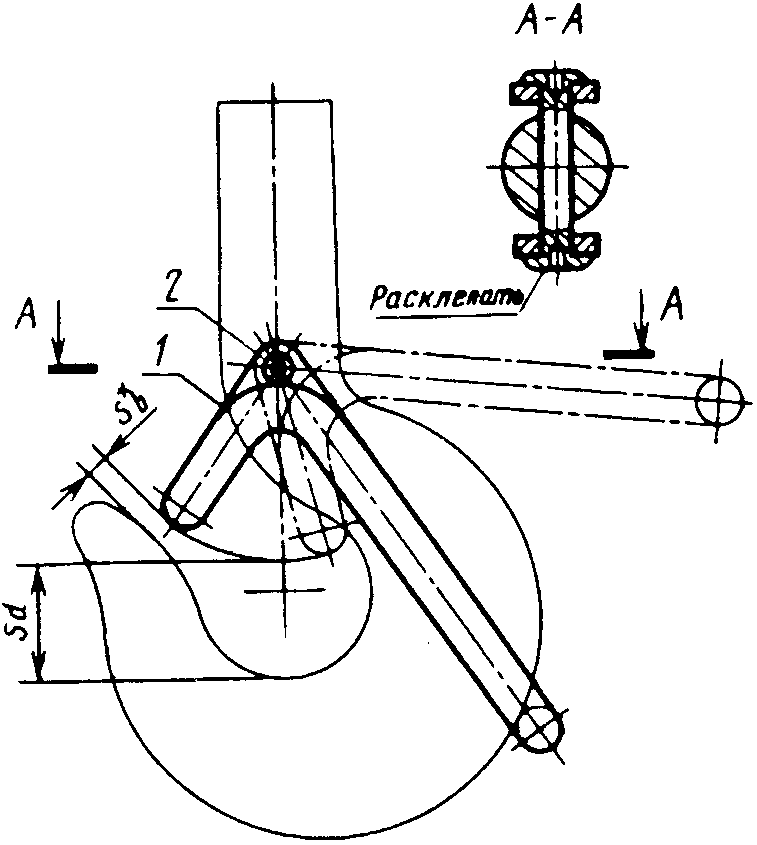

2. Пример конструкции и размеры предохранительных замков типа 2 приведены на черт. 4 - 6 и в табл. 4 - 6.

--------------------------------

<*> Размер для справок.

1 - скоба; 2 - штифт

Черт. 4

Таблица 4

???????????????????????????????????????????????????????????????????????????

Номер ? Sd ? Sb ? Масса, ?Дет. 1 ? Дет. 2

замка ??????????????? кг, ? ??????????????????????????????????????

? мм ?не более? ? Заклепка ? Штифт

? ? ? ?по ГОСТ 10299,??????????????????????

? ? ? ? ГОСТ 10304 ? по ?по черт. 6

? ? ? ? ?ГОСТ 10774 ?

???????????????????????????????????????????????????????????????????????????

1 ? 13 ? 2 ? 0,03 ? 1-2/1 ? - ? 3h11 x 30 ? -

?????????????? ? ????????? ? ?

2 ? 15 ? ? ? 2-2/1 ? ? ?

?????????????? ? ????????????????????????????????????

3 ? 16 ? ? ? 3-2/1 ? 3 x 36.00 ? - ?

?????????????????????????????????????? ? ?

4 ? 20 ? 5 ? 0,04 ? 4-2/1 ? ? ?

?????????????? ? ????????? ? ?

5 ? 22 ? ? ? 5-2/1 ? ? ?

?????????????? ?????????????????????????????????????????????

6 ? 24 ? ? 0,08 ? 6-2/1 ? - ? 4h11 x 40 ?

?????????????????????????????????????? ? ?

7 ? 28 ? 7 ? 0,09 ? 7-2/1 ? ? ?

?????????????? ?????????????????? ?????????????

8 ? 30 ? ? 0,22 ? 8-2/1 ? ? 6h11 x 55 ?

?????????????? ?????????????????? ? ?

9 ? 34 ? ? 0,24 ? 9-2/1 ? ? ?

?????????????? ?????????????????? ? ?

10 ? 38 ? ? 0,28 ?10-2/1 ? ? ?

?????????????? ?????????????????? ?????????????

11 ? 42 ? ? 0,46 ?11-2/1 ? ? 8h11 x 70 ?

?????????????????????????????????????? ?????????????

12 ? 45 ? 10 ? 0,52 ?12-2/1 ? ? 8h11 x 80 ?

?????????????? ?????????????????? ? ?

13 ? 50 ? ? 0,58 ?13-2/1 ? ? ?

?????????????????????????????????????? ?????????????

14 ? 60 ? 15 ? 1,06 ?14-2/1 ? ?10h11 x 90 ?

?????????????? ?????????????????? ?????????????

15 ? 66 ? ? 1,20 ?15-2/1 ? ?10h11 x 100?

?????????????? ?????????????????? ? ?

16 ? 73 ? ? 1,23 ?16-2/1 ? ? ?

?????????????? ?????????????????? ?????????????

17 ? 75 ? ? 2,37 ?17-2/1 ? ?12h11 x 120?

?????????????????????????????????????? ? ?

18 ? 90 ? 20 ? 2,63 ?18-2/1 ? ? ?

?????????????? ?????????????????? ?????????????

19 ? 100 ? ? 2,97 ?19-2/1 ? ?12h11 x 140?

?????????????? ?????????????????? ?????????????

20 ? 110 ? ? 5,61 ?20-2/1 ? ?16h11 x 160?

?????????????? ?????????????????? ?????????????

21 ? 120 ? ? 6,59 ?21-2/1 ? ?16h11 x 180?

?????????????????????????????????????? ?????????????

22 ? 130 ? 22 ? 7,16 ?22-2/1 ? ?16h11 x 200?

?????????????? ?????????????????? ???????????????????????

23 ? 150 ? ? 12,31 ?23-2/1 ? ? - ? 23-2/2

?????????????????????????????????????? ? ???????????

24 ? 170 ? 25 ? 13,61 ?24-2/1 ? ? ? 24-2/2

?????????????????????????????????????? ? ???????????

25 ? 190 ? 35 ? 15,07 ?25-2/1 ? ? ? 25-2/2

?????????????????????????????????????? ? ???????????

26 ? 200 ? 40 ? 16,50 ?26-2/1 ? ? ? 26-2/2

Примечание. Номера замков соответствуют номерам крюков по ГОСТ 6627.

(Измененная редакция, Изм. N 2).

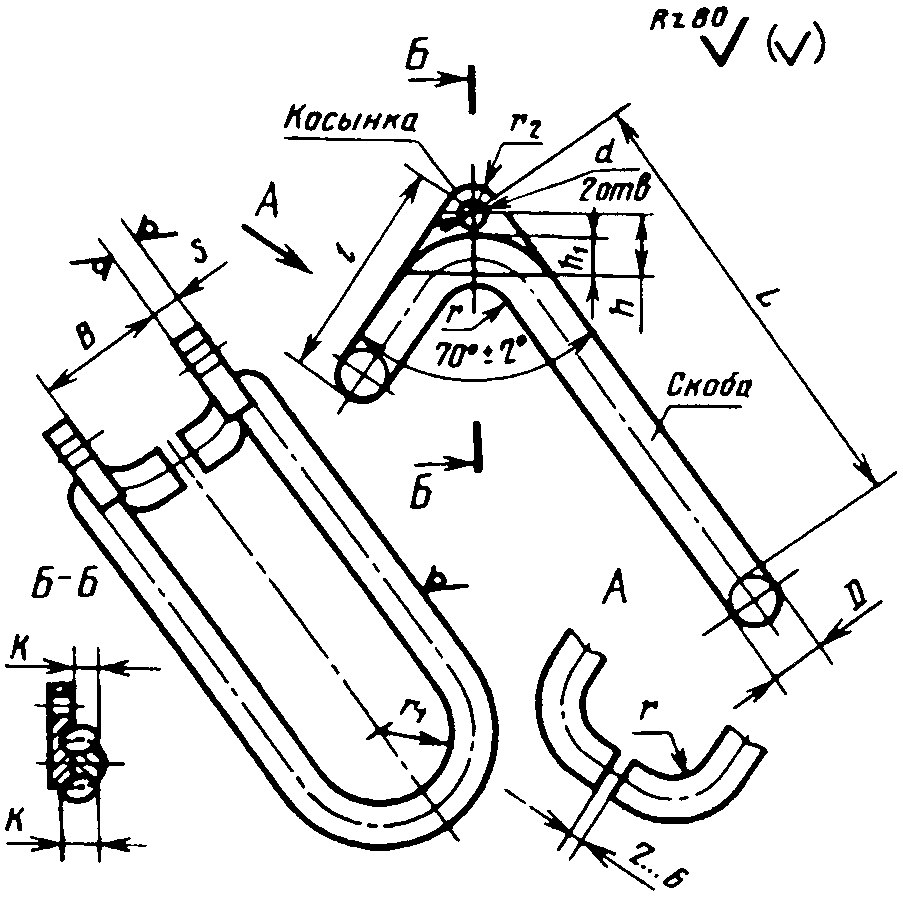

2.1. Конструкция и размеры скобы указаны на черт. 5 и в табл. 5.

Деталь 1. Скоба

Черт. 5

Таблица 5

мм

???????????????????????????????????????????????????????????????????????????

Обо- ? L ? l ? B ? D ? d ? r ? r ?r ? h ?h ? K, ? S ? Масса,

значе-??????????? ? ?H ?+/- 2,0? 1 ? 2 ? ? 1 ? не ? ? кг,

ние ? H ? ? ? 14? ?+/- 2,0? ? ? ?более? ?не более

? 16 ? ? ? ? ? ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

1-2/1? 48 ? 22 ?17 ? 4 ? 3 ? 8 ? 9 ? 3 ? 7 ? 3 ? 2 ? 2 ? 0,02

????????????????? ? ? ? ? ? ? ? ? ? ?????????

2-2/1? 52 ? 23 ? ? ? ? ? ? ? ? ? ? ? 0,03

????????????????????? ? ? ????????? ? ? ? ? ?

3-2/1? 55 ? 27 ?20 ? ? ? ? 11 ? ? ? ? ? ?

???????????? ????????? ????????????????? ????? ? ?????????????

4-2/1? 65 ? ?22 ? 6 ? ? 10 ? 12 ? ? 9 ? ? ? 3 ? 0,04

????????????????? ? ? ? ? ? ? ? ? ? ?

5-2/1? 70 ? 32 ? ? ? ? ? ? ? ? ? ? ?

????????????????????? ????? ????????????????????? ? ?????????

6-2/1? 80 ? 36 ?28 ? ? 4 ? ? 15 ? 4 ?10 ? 5 ? ? ? 0,08

????????????????? ? ? ? ? ? ? ? ? ? ?????????

7-2/1? 95 ? 40 ? ? ? ? ? ? ? ? ? ? ? 0,09

???????????????????????????????????????????????????????????????????????????

8-2/1?105 ? 48 ?34 ?10 ? 6 ? 14 ? 18 ? 6 ?16 ? 8 ? 3 ? 5 ? 0,21

????????????????????? ? ? ????????? ? ? ? ? ?????????

9-2/1?115 ? 51 ?38 ? ? ? ? 20 ? ? ? ? ? ? 0,23

????????????????? ? ? ? ? ? ? ? ? ? ?????????

10-2/1?130 ? 65 ? ? ? ? ? ? ? ? ? ? ? 0,27

????????????????????????????????????????????????????????? ?????????????

11-2/1?140 ? 68 ?45 ?12 ? 8 ? 20 ? 24 ? 8 ?20 ? 9 ? ? 6 ? 0,43

????????????????????? ? ? ????????? ? ? ? ? ?????????

12-2/1?160 ? 72 ?50 ? ? ? ? 26 ? ? ? ? ? ? 0,49

????????????????????? ? ? ????????? ? ? ? ? ?????????

13-2/1?180 ? 83 ?58 ? ? ? ? 30 ? ? ? ? ? ? 0,55

???????????????????????????????????????????????????????????????????????????

14-2/1?200 ? 87 ?62 ?16 ? 10? 24 ? 32 ?10 ?26 ?12 ? 4 ? 8 ? 1,01

????????????????????? ? ? ????????? ? ? ? ? ?????????

15-2/1?230 ?102 ?70 ? ? ? ? 36 ? ? ? ? ? ? 1,14

????????????????????? ? ? ????????? ? ? ? ? ?????????

16-2/1?250 ?112 ?72 ? ? ? ? 40 ? ? ? ? ? ? 1,17

???????????????????????????????????????????????????????????????????????????

17-2/1?290 ?135 ?90 ?20 ? 12? 30 ? 48 ?12 ?32 ?15 ? 5 ?10 ? 2,26

????????????????????? ? ? ????????? ? ? ? ? ?????????

18-2/1?330 ?140 ?92 ? ? ? ? 50 ? ? ? ? ? ? 2,27

????????????????????? ? ? ????????? ? ? ? ? ?????????

19-2/1?370 ?165 ?105? ? ? ? 55 ? ? ? ? ? ? 2,85

???????????????????????????????????????????????????????????????????????????

20-2/1?410 ?185 ?120?26 ? 16? 40 ? 63 ?16 ?42 ?20 ? 6 ?12 ? 5,38

????????????????????? ? ? ????????? ? ? ? ? ?????????

21-2/1?470 ?215 ?135? ? ? ? 70 ? ? ? ? ? ? 6,32

????????????????????? ? ? ????????? ? ? ? ? ?????????

22-2/1?520 ?235 ?150? ? ? ? 80 ? ? ? ? ? ? 6,86

???????????????????????????????????????????????????????????????????????????

23-2/1?600 ?270 ?175?32 ? 20? 50 ? 90 ?20 ?52 ?24 ? 8 ?16 ? 11,78

????????????????????? ? ? ????????? ? ? ? ? ?????????

24-2/1?670 ?295 ?195? ? ? ? 95 ? ? ? ? ? ? 13,06

????????????????????????? ? ????????? ????????? ? ?????????

25-2/1?750 ?330 ?220?40 ? ? ? 110 ? ?60 ?32 ? ? ? 23,00

????????????????????? ? ? ????????? ? ? ? ? ?????????

26-2/1?800 ?370 ?230? ? ? ? 115 ? ? ? ? ? ? 25,00

Пример условного обозначения скобы для замка номер 7 типа 2:

Скоба - 7-2/1 ГОСТ 12840-80.

Примечание. Допускается увеличение диаметра D на 20% по сравнению с указанным в таблице.

(Измененная редакция, Изм. N 1).

2.2. Косынка должна быть приварена по контуру прилегания электродами типа Э-42 по ГОСТ 9467.

2.3. Допускается цельноштампованный вариант изготовления скобы (штамповку скобы и косынки производить одновременно из круга), а также изготовление скобы методом точного литья.

2.4. Допускается изготовлять скобу без разъема и из нескольких частей с заваркой стыков электродами типа Э-42 по ГОСТ 9467.

2.5. Допускается увеличивать размер l до полного перекрытия зева крюка.

2.6. Отклонение от соосности отверстий - не более 0,25 мм.

2.7. Отклонение от перпендикулярности осей отверстий относительно плоскости симметрии скобы - не более 1,0 мм.

2.8. Материал скобы - горячекатаная круглая сталь по ГОСТ 2590 или калиброванная круглая сталь по ГОСТ 7417.

2.9. Материал косынки - сталь листовая по ГОСТ 19903 и ГОСТ 19904.

2.10. Конструкция и размеры штифтов для замков номеров 23 - 26 указаны на черт. 6 и в табл. 6.

Деталь 2. Штифт

Черт. 6

Таблица 6

???????????????????????????????????????????????????????????????????????????

Обозначение ? L, мм ? Масса, кг

???????????????????????????????????????????????????????????????????????????

23-2/2 ? 230 ? 0,53

24-2/2 ? 240 ? 0,55

25-2/2 ? 265 ? 0,61

26-2/2 ? 275 ? 0,63

Пример условного обозначения штифта для замка номер 23 типа 2:

Штифт 23-2/2 ГОСТ 12840-80.

2.11. Штифты должны быть изготовлены из стали марки 45 по ГОСТ 1050 без покрытия.

По требованию потребителя должно производиться антикоррозионное покрытие штифтов.

(Измененная редакция, Изм. N 1).

2.12. Допускается заменять штифты заклепками по ГОСТ 10299 и ГОСТ 10304.

2.13. При необходимости полного перекрытия зева крюка без потерь проходного размера и при наличии свободного места на хвостовой части крюка на крюках типа А по ГОСТ 6627 допускается укреплять замки при помощи хомута.

3. Предельные отклонения размеров, не указанные на чертежах, должны быть: охватывающих - по H14; охватываемых - h14; прочих - по

(Измененная редакция, Изм. N 1).

4. Предельные отклонения масс, указанных в табл. 1 - 6, - не более 10%.

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/13/gost_17279.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
