"ГОСТ 6627-74. Государственный стандарт Союза ССР. Крюки однорогие. Заготовки. Типы. Конструкция и размеры"
(введен в действие Постановлением Госстандарт СССР от 16.07.1974 N 1688)
(ред. от 01.04.1985)

"ГОСТ 6627-74. Государственный стандарт Союза ССР. Крюки однорогие. Заготовки. Типы. Конструкция и размеры"
(введен в действие Постановлением Госстандарт СССР от 16.07.1974 N 1688)
(ред. от 01.04.1985)


Введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 16 июля 1974 г. N 1688
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КРЮКИ ОДНОРОГИЕ. ЗАГОТОВКИ
ТИПЫ. КОНСТРУКЦИЯ И РАЗМЕРЫ
Single hooks. Blanks. Types.
Construction and dimensions
ГОСТ 6627-74
Список изменяющих документов
(в ред. Изменения N 1, утв. в декабре 1984 г.,
Изменения N 2, утв. в апреле 1985 г.)
Группа Г86
Взамен
ГОСТ 6627-66
Постановлением Государственного комитета стандартов Совета Министров СССР от 16 июля 1974 г. N 1688 срок введения установлен
с 1 января 1976 года
Проверен в 1985 г. Постановлением Госстандарта N 978 от 04.04.1985 срок действия продлен
до 1 января 1991 года
Переиздание (август 1985 г.) с Изменениями N 1, 2, утвержденными в декабре 1984 г., апреле 1985 г. (ИУС 3-85, 7-85).
Настоящий стандарт распространяется на заготовки однорогих крюков с цилиндрическим хвостиком, изготовляемых методом горячей штамповки (ГШ) и методом свободной ковки (СК) и применяемых в грузоподъемных машинах и механизмах.
1. ТИПЫ
1.1. Заготовки однорогих крюков должны изготовляться следующих типов:
А - с коротким хвостиком;
Б - с длинным хвостиком.
Каждый тип должен изготовляться в следующих исполнениях:
1 - без прилива;
2 - с приливом.
1.2. Заготовки однорогих крюков должны изготовляться номеров 1 - 26.
2. КОНСТРУКЦИЯ И РАЗМЕРЫ

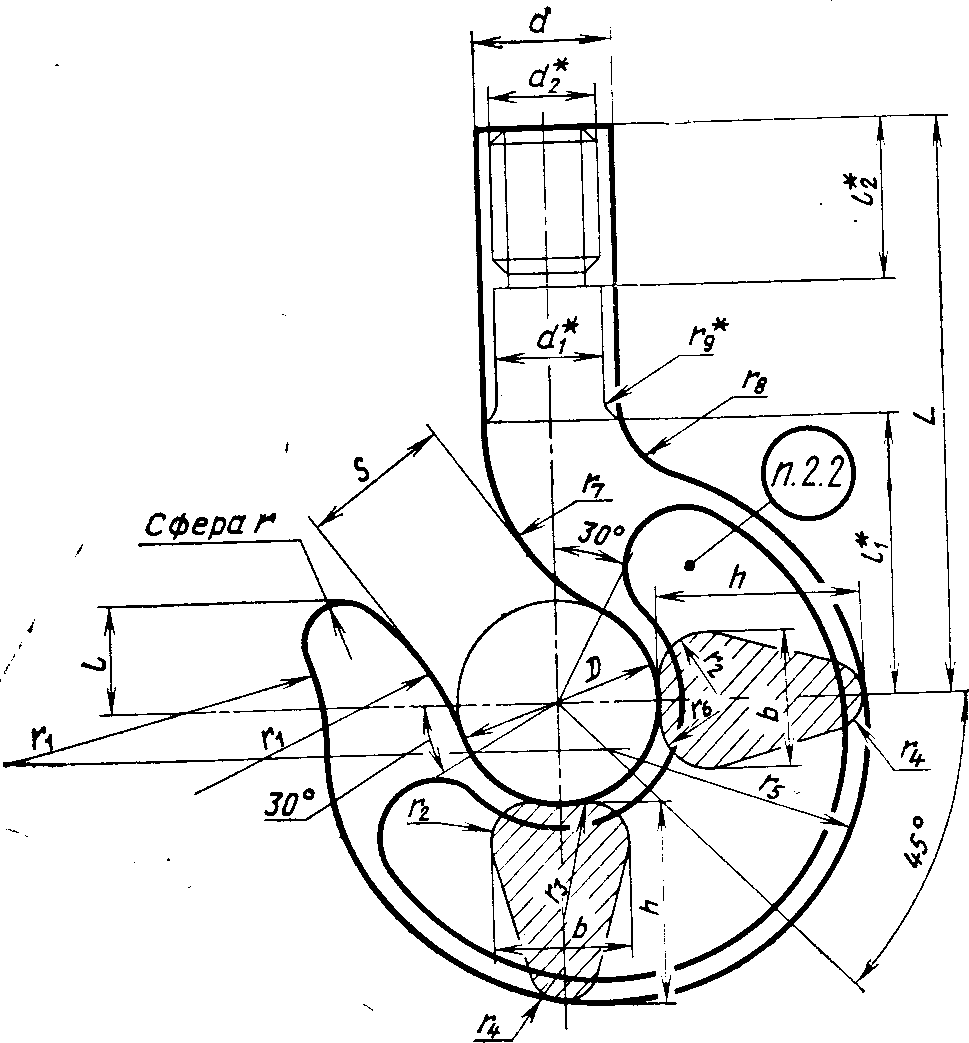

2.1. Конструкция и размеры заготовок однорогих крюков должны соответствовать указанным на чертеже и в таблице.
Исполнение 1
Исполнение 2
--------------------------------
* Размеры для справок.
Размеры в мм
????????????????????????????????????????????????????????????????????????????????
Номер? D ? S ? L ?A ?A ? b ?b ? d ?d ? d
заго-?????????????????????????????????? ? 1?????????????? 1?????????????? 1? 2
товки?Но- ? Пред. ?Но- ?Пред.?Тип?Тип ? ? ?Но- ? Пред. ? ?Но- ? Пред. ? ?
крюка?мин.? откл. ?мин.?откл.? А ? Б ? ? ?мин.? откл. ? ?мин.? откл. ? ?
? ? для ? ? ? ? ? ? ? ? для ? ? ? для ? ?
? ?метода ? ? ? ? ? ? ? ?метода ? ? ?метода ? ?
? ????????? ? ? ? ? ? ? ????????? ? ????????? ?
? ? ГШ ?СК? ? ? ? ? ? ? ? ГШ ?СК? ? ? ГШ ?СК? ?
????????????????????????????????????????????????????????????????????????????????
1 ? 20 ?+1,2?- ? 14 ?+1,2 ?65 ? 80 ?26?9 ? 12 ?+1,2?- ? 8? 15 ?+1,2?- ?12?М12
???????????-0,7? ??????-0,7 ????????????? ??????-0,7? ? ? ?-0,7? ? ?
2 ? 22 ? ? ? 16 ? ?70 ? 90 ?28? ? 13 ? ? ? ? ? ? ? ?
???????????????? ????????????????????????????????????? ? ??????????? ???????
3 ? 25 ?+1,7? ? 18 ?+1,7 ?75 ?100 ?31?10? 15 ?+1,7? ? ? 18 ?+1,7? ?15?М14
???????????-0,9? ??????-0,9 ?????????????????????-0,9? ?????????-0,9? ???????
4 ? 30 ? ? ? 22 ? ?85 ?110 ?35?12? 18 ? ? ? 9? 20 ? ? ?17?М16
??????????? ? ?????? ????????????? ?????? ? ? ? ? ? ? ?
5 ? 32 ? ? ? 24 ? ?90 ?120 ?38? ? 20 ? ? ? ? ? ? ? ?
???????????????? ????????????????????????????????????? ?????????????? ???????
6 ? 36 ?+2,2? ? 26 ?+2,2 ?105?130 ?42?15? 22 ?+2,2? ?10? 25 ?+2,2? ?20?М20
???????????-1,2? ??????-1,2 ????????????? ??????-1,2? ? ? ?-1,2? ? ?
7 ? 40 ? ? ? 30 ? ?120?140 ?48? ? 24 ? ? ? ? ? ? ? ?
??????????? ? ?????? ????????????????????? ? ????????? ? ???????
8 ? 45 ? ? ? 33 ? ?130?160 ?56?18? 26 ? ? ?12? 30 ? ? ?25?М24
???????????????? ?????? ?????????????????????????? ? ??????????? ???????
9 ? 50 ?+2,9? ? 36 ? ?145?180 ?60?21? 30 ?+2,7? ? ? 35 ?+2,7? ?30?М27
? ?-1,7? ? ? ? ? ? ? ? ?-1,5? ? ? ?-1,5? ? ?
???????????????? ???????????????????????? ??????????? ? ? ?????? ? ????
10 ? 55 ?+3,2? ? 40 ?+2,9 ?165?220 ?65? ? 34 ?+2,9? ? ? ?+2,9? ? ?М30
? ?-1,8? ? ?-1,6 ? ? ? ? ? ?-1,6? ? ? ?-1,6? ? ?
Продолжение
Размеры в мм
?????????????????????????????????????????????????????????????????????????????????
Номер? h ?l ?l ?l ? r ?r ?r = r ?r ?r ?r ?r ?r ?r ?r ?r ?Масса, кг,
заго-?????????????? ? 1? 2? ? 1? 2 4? 3? 5? 6? 7? 8? 9 ? 10? 11? не более
товки?Но- ? Пред. ? ??????? ? ? ? ? ? ? ? ? ? ? ????????????
крюка?мин.? откл. ? ? не ? ? ? ? ? ? ? ? ? ? ? ?Тип А?Тип Б
? ? для ? ?менее? ? ? ? ? ? ? ? ? ? ? ? ?
? ?метода ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ????????? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ГШ ?СК? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?????????????????????????????????????????????????????????????????????????????????
1 ? 18 ?+1,2?- ?10?30?20? 4,5?28? 3,0 ?11?25?11?22?8 ?1,0? 3 ? 5 ?0,18 ?0,20
???????????-0,7? ? ???? ? ? ???????????????????? ????? ? ????????????
2 ? 21 ? ? ? ?32? ? ? ? 4,0 ?12?28?12?24? ?1,5? ? ?0,22 ?0,25
???????????????? ??????? ????????? ???????????????? ? ? ????????????
3 ? 24 ?+1,7? ?12?35? ? 5,0?30? ?13?32?13?26?9 ? ? ? ?0,35 ?0,40
???????????-0,9? ???????????????????????????????????????? ? ????????????????
4 ? 26 ? ? ?15?40?25? 5,5?35? 5,0 ?14?37?14?30?10? ? ? 6 ?0,50 ?0,60
??????????? ? ??????? ??????????????????????????????? ? ? ????????????
5 ? 28 ? ? ?16?45? ? 6,0?38? 5,5 ?16?40?16?32?11? ? ? ?0,60 ?0,70
???????????????? ?????????? ???? ???????????????????? ? ????????????
6 ? 32 ?+2,2? ?18?50?30? ?40? ?18?45?18?36?13?2,5? ? ?0,90 ?1,00
???????????-1,2? ??????? ??????????????????????????????? ? ? ????????????
7 ? 36 ? ? ?20?55? ? 6,5?45? 6,0 ?20?50?20?40?15? ? ? ?1,30 ?1,50
??????????? ? ?????????????????? ???????????????? ????????????????????
8 ? 40 ? ? ?22?65?35? 7,0?50? ?22?56?30?45?17? ? 5 ? 8 ?1,70 ?1,90
???????????????? ???????????????????????????????????????? ? ? ????????????
9 ? 45 ?+2,7? ?25?70?40? 8,0?55? 7,0 ?25?62?36?50?18? ? ? ?2,60 ?2,90
? ?-1,5? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
???????????????? ???????????????????????????????????????? ? ? ????????????
10 ? 52 ?+3,2? ?30?85?45?10,0?60? 8,0 ?28?70?38?55?20? ? ? ?3,60 ?4,10
? ?-1,8? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
Продолжение
Размеры в мм
?????????????????????????????????????????????????????????????????????????????????????????????
Номер? D ? S ? L ? A ?A ? b ?b ? d ?d ? d
заго-????????????????????????????????????? ? 1????????????????? 1????????????????? 1 ? 2
товки?Но- ? Пред. ?Но- ?Пред.?Тип?Тип ? ? ?Но- ? Пред. ? ?Но- ? Пред. ? ?
крюка?мин.?откл. для ?мин.?откл.? А ? Б ? ? ?мин.?откл. для ? ?мин.?откл. для ? ?
? ? метода ? ? ? ? ? ? ? ? метода ? ? ? метода ? ?
? ???????????? ? ? ? ? ? ? ???????????? ? ???????????? ?
? ? ГШ ? СК ? ? ? ? ? ? ? ? ГШ ? СК ? ? ? ГШ ? СК ? ?
?????????????????????????????????????????????????????????????????????????????????????????????
11 ? 60 ?+3,4? - ? 45 ?+3,2 ?180?300 ?78 ?25? 38 ?+3,2? - ?16? 40 ?+3,2? - ?35 ? М33
? ?-2,0? ? ?-1,8 ? ? ? ? ? ?-1,8? ? ? ?-1,8? ? ?
??????????? ? ????????????????????????????????? ? ? ?????? ? ??????????
12 ? 65 ? ? ? 50 ?+3,4 ?195?375 ?82 ?28? 40 ? ? ? ? 45 ? ? ?40 ? М36
? ? ? ? ?-2,0 ? ? ? ? ? ? ? ? ? ? ? ? ?
???????????????? ?????????????????????????????????????? ?????????????? ??????????
13 ? 75 ?+3,9? ? 55 ?+3,9 ?250?410 ?92 ?32? 48 ?+3,7? ?20? 52 ?+3,9? ?45 ? М42
? ?-2,3? ? ?-2,3 ? ? ? ? ? ?-2,1? ? ? ?-2,3? ? ?
???????????????? ?????????????????????????????????????? ? ??????????? ??????????
14 ? 85 ?+4,1? ? 65 ?+4,1 ?280?475 ?105?35? 54 ?+4,1? ? ? 56 ?+4,1? ?50 ? М48
? ?-2,4? ? ?-2,4 ? ? ? ? ? ?-2,4? ? ? ?-2,4? ? ?
?????????????????????????????????????????????????????????????????????????????????????????????
15 ? 95 ?+4,1?+8,0 ? 75 ?+4,1 ?310?520 ? - ?- ? 60 ?+4,1?+8,0 ?- ? 62 ?+4,1?+8,0 ?55 ? М52
? ?-2,4?-2,5 ? ?-2,4 ? ? ? ? ? ?-2,4?-2,5 ? ? ?-2,4?-2,5 ? ?
???????????????? ????????????????????? ? ??????????? ? ??????????? ??????????
16 ?110 ?+4,4? ? 85 ?+4,4 ?340?580 ? ? ? 65 ?+4,4? ? ? 68 ?+4,4? ?60 ? М56
? ?-2,6? ? ?-2,6 ? ? ? ? ? ?-2,6? ? ? ?-2,6? ? ?
?????????????????????????????????????????? ? ????????????????? ??????????????????????????
17 ?120 ?+5,5?+10,0? 90 ?+5,4 ?415?600 ? ? ? 75 ?+5,4?+10,0? ? 80 ?+5,4?+10,0?70 ? М64
? ?-3,0?-3,0 ? ?-2,9 ? ? ? ? ? ?-2,9?-3,0 ? ? ?-2,9?-3,0 ? ?
?????????????????????????????????????????? ? ????????????????? ??????????????????????????
18 ?130 ?+6,5?+12,0?100 ?+6,4 ?440?630 ? ? ? 80 ?+6,4?+12,0? ? 85 ?+6,4?+12,0?75 ?Трап.
? ?-3,3?-3,0 ? ?-3,2 ? ? ? ? ? ?-3,2?-3,0 ? ? ?-3,2?-3,0 ? ?70x10
??????????? ? ????????????????????? ? ?????? ? ? ?????? ? ??????????
19 ?150 ? ? ?115 ?+6,5 ?480?660 ? ? ? 90 ? ? ? ? 95 ? ? ?85 ?Трап.
? ? ? ? ?-3,3 ? ? ? ? ? ? ? ? ? ? ? ? ?80x10
?????????????????????????????????????????? ? ????????????????? ??????????????????????????
20 ?170 ?+8,5?+16,0?130 ?+8,5 ?535?730 ? ? ?102 ?+8,4?+16,0? ?110 ?+8,4?+16,0?100?Трап.
? ?-3,9?-4,0 ? ?-3,9 ? ? ? ? ? ?-3,8?-4,0 ? ? ?-3,8?-4,0 ? ?90x12
Продолжение
Размеры в мм
????????????????????????????????????????????????????????????????????????????????????????????
Номер? D ?l ? l ? l ? r ? r ?r = r ? r ? r ? r ?r ?r ?r ?r ?r ?Масса, кг,
заго-?????????????????? ? 1? 2? ? 1? 2 4? 3? 5? 6? 7 ? 8? 9 ? 10? 11? не более
товки?Но- ?Пред. откл.? ????????? ? ? ? ? ? ? ? ? ? ? ????????????
крюка?мин.?для метода ? ? не ? ? ? ? ? ? ? ? ? ? ? ?Тип А?Тип Б
? ????????????? ? менее ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ГШ ? СК ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????????????????????????????
11 ? 55 ?+3,4 ? - ?34? 90? 50?10,0? 70? 9,0 ? 30? 78? 42? 60?21?2,5?10 ?10 ?4,50 ?5,70
???????????-2,0 ? ???????????? ????? ???????????????????? ? ? ????????????
12 ? 65 ? ? ?36? 95? 55? ? 80? ? 35? 90? 45? 70?22? ? ? ?6,45 ?8,90
????????????????? ??????????????????????????????????????????????? ? ????????????????
13 ? 75 ?+3,9 ? ?38?105? 60?11,0? 85? 10,0 ? 40?100? 50? 75?25? ? ?12 ?9,60 ?12,20
? ?-2,3 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
????????????????? ??????????????????????????????????????????????? ? ? ????????????
14 ? 82 ?+4,1 ? ?42?120? 70?12,0? 95? 12,0 ? 45?110? 60? 85?28? ? ? ?13,50?17,70
? ?-2,4 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????? ????????????????????
15 ? 90 ?+4,1 ?+8,0 ?46?135? 75?15,0?110? 13,0 ? 50?125? 65? 95?30? ? - ? - ?18,0 ?23,0
? ?-2,4 ?-2,5 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
????????????????? ????????????????????? ???????????????????? ? ? ????????????
16 ?100 ?+4,4 ? ?55?150? 80?18,0?120? ? 55?140? 75?110?34? ? ? ?26,0 ?33,0
? ?-2,6 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????? ? ? ????????????
17 ?115 ?+5,4 ?+10,0?60?165? 90?20,0?125? 14,0 ? 62?155? 84?120?36? ? ? ?37,0 ?44,5
? ?-2,9 ?-3,0 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
????????????????????????????????????????????????????????????????????? ? ? ????????????
18 ?130 ?+6,6 ?+12,0?62?180? 95?21,0?140? 16,0 ? 70?170? 90?130?40? ? ? ?49,5 ?56,0
???????????-3,3 ?-3,0 ??????????????????????????????????????????????? ? ? ????????????
19 ?150 ? ? ?75?210?100?22,0?170? 18,0 ? 75?200?105?150?45? ? ? ?70,0 ?82,5
????????????????????????????????????????????????????????????????????? ? ? ????????????
20 ?164 ?+8,5 ?+16,0?80?230?115?30,0?190? 20,0 ?100?220?120?170?50? ? ? ?102,0?121,0
? ?-3,9 ?-4,0 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
Продолжение
ИС NORMPROD: примечание.
Таблица дана в соответствии с официальным текстом документа.
Размеры в мм
?????????????????????????????????????????????????????????????????????????????????????????????????
Номер? D ? S ? L ? A ?A ? d ?b ? b ?d ? d
заго-?????????????????????????????????????? ? 1?????????????????? 1?????????????????? 1 ? 2
товки?Но- ?Пред. откл.?Но- ?Пред.?Тип?Тип ? ? ?Но- ?Пред. откл.? ?Но- ?Пред. откл.? ?
крюка?мин.?для метода ?мин.?откл.? А ? Б ? ? ?мин.?для метода ? ?мин.?для метода ? ?
? ????????????? ? ? ? ? ? ? ????????????? ? ????????????? ?
? ? ГШ ? СК ? ? ? ? ? ? ? ? ГШ ? СК ? ? ? ГШ ? СК ? ?
?????????????????????????????????????????????????????????????????????????????????????????????????
21 ?190 ?+9,8 ?+18,0?145 ?+9,5 ?580?800 ? - ?- ?115 ?+9,4 ?+18,0?- ?125 ?+9,5 ?+18,0?110?Трап.
? ?-4,5 ?-4,0 ? ?-4,2 ? ? ? ? ? ?-4,1 ?-4,0 ? ? ?-4,2 ?-4,0 ? ?100x12
??????????????????????????????????????????? ? ?????????????????? ????????????????????????????
22 ?210 ?+11,8?+20,0?160 ?+11,5?675?960 ? ? ?130 ?+11,5?+20,0? ?135 ?+11,5?+20,0?120?Трап.
? ?-5,1 ?-5,0 ? ?-4,8 ? ? ? ? ? ?-4,8 ?-5,0 ? ? ?-4,8 ?-5,0 ? ?110x12
??????????????????????????????????????????? ? ?????????????????? ????????????????????????????
23 ?240 ?+13,8?+22,0?180 ?+13,8?730?1050? ? ?150 ?+13,5?+22,0? ?160 ?+13,5?+22,0?140?Трап
? ?-5,7 ?-5,0 ? ?-5,7 ? ? ? ? ? ?-5,4 ?-5,0 ? ? ?-5,4 ?-5,0 ? ?120x16
??????????????????????????????????????????? ? ?????????????????? ????????????????????????????
24 ?270 ?+15,1?+24,0?205 ?+14,8?820?1100? ? ?165 ?+14,5?+24,0? ?170 ?+14,5?+24,0?150?Трап.
? ?-6,6 ?-6,0 ? ?-6,3 ? ? ? ? ? ?-6,0 ?-6,0 ? ? ?-6,0 ?-6,0 ? ?140x16
??????????????????????????????????????????? ? ?????????????????? ????????????????????????????
25 ?300 ?+16,1?+28,0?230 ?+15,8?840?1200? ? ?190 ?+15,8?+28,0? ?190 ?+15,8?+28,0?170?Трап.
? ?-7,2 ?-7,0 ? ?-6,9 ? ? ? ? ? ?-6,9 ?-7,0 ? ? ?-6,9 ?-7,0 ? ?160x16
??????????????????????????????????????????? ? ???????????? ? ???????????? ???????????
26 ?320 ?+17,1?+30,0?250 ?+16,8?860?1300? ? ?200 ?+16,8? ? ?200 ?+16,8? ?180?Трап.
? ?-7,8 ?-8,0 ? ?-7,5 ? ? ? ? ? ?-7,5 ? ? ? ?-7,5 ? ? ?170x16
Продолжение
Размеры в мм
???????????????????????????????????????????????????????????????????????????????????????????????
Номер? h ? l ? l ? l ? r ? r ?r = r ? r ? r ? r ?r ? r ?r ?r ?r ?Масса, кг,
заго-?????????????????? ? 1? 2? ? 1? 2 4? 3? 5? 6? 7 ? 8 ? 9 ? 10? 11? не более
товки?Но- ?Пред. откл.? ????????? ? ? ? ? ? ? ? ? ? ? ????????????
крюка?мин.?для метода ? ? не ? ? ? ? ? ? ? ? ? ? ? ?Тип А?Тип Б
? ????????????? ? менее ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ГШ ? СК ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????????????????????????
21 ?184 ?+9,8 ?+18,0?95 ?260?130?32,0?210? 23,0 ?110?245?135?190? 60 ?5,0? - ? - ?130,0?150,0
? ?-4,5 ?-4,0 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????? ? ? ? ????????????
22 ?205 ?+11,8?+20,0?100?280?140?35,0?230? 25,0 ?120?270?150?210? ? ? ? ?175,0?206,0
? ?-5,1 ?-5,0 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????? ? ? ????????????
23 ?240 ?+13,8?+22,0?120?330?150?40,0?280? 30,0 ?130?320?170?240? 65 ? ? ? ?262,0?312,0
? ?-5,7 ?-5,0 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????? ????? ? ????????????
24 ?260 ?+15,1?+26,0?135?360?175?44,0?300? 35,0 ?140?350?190?270? ?7,5? ? ?353,0?400,0
? ?-6,6 ?-6,0 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
???????????????????????????????????????????????????????????????????????? ? ? ????????????
25 ?290 ?+16,1?+28,0?150?400?190?45,0?330? 38,0 ?150?390?210?300? 75 ? ? ? ?520,0?600,0
? ?-7,2 ?-7,0 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????? ?????????? ? ? ????????????
26 ?320 ?+17,1?+30,0?160?440?210?48,0?360? 40,0 ?165?420?230?340?100 ? ? ? ?585,0?695,0
? ?-7,8 ?-8,0 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
Примечания: 1. Размер указан для изготовления заготовок крюков методом горячей штамповки.
2. Допускается отгиб носика крюка до 6 мм для крюков номеров 1 - 14 и до 10 мм для крюков номеров 15 - 26 в плоскости, перпендикулярной плоскости чертежа.
3. Длина L указана без припуска для проверки механических свойств металла.
ИС NORMPROD: примечание.
Текст дан в соответствии с официальным текстом документа.
4. Допускается для грузоподъемных машин и механизмов, у которых группа режима работы механизма подъема 6М, весьма тяжелого режима работы, длину L заготовок крюков типа Б увеличивать на 150 мм, не более.
5. По заказу потребителя заготовки крюков номеров 1 - 14 допускается изготовлять без прилива.
6. Предельные отклонения размеров, не указанные в таблице, должны выполняться:
ИС NORMPROD: примечание.
Взамен ГОСТ 7505-74 Постановлением Госстандарта СССР от 21.09.1989 N 2815 с 1 июля 1990 года введен в действие ГОСТ 7505-89.
для заготовок крюков, изготовляемых методом горячей штамповки, - по ГОСТ 7505-74.
7. При изготовлении заготовок крюков ковкой радиусы, служащие для построения и образования конфигурации крюка, не являются сдаточными параметрами. Допуски определяются изготовителем.
8. Допускается вместо радиусов и прямая площадка.
9. Для размеров l, , A, заготовок крюков, получаемых методом свободной ковки, предельные отклонения соответствуют предельным отклонениям размера D соответствующего номера заготовки.
(Измененная редакция, Изм. N 1, 2).
Пример условного обозначения заготовки крюка номер 10, типа А, исполнения 2:
Заготовка крюка 10А-2 ГОСТ 6627-74.
2.2. Технические требования, методы испытаний, маркировка и транспортирование - по ГОСТ 2105-75.
2.3. Грузоподъемность крюков должна соответствовать величинам, указанным в обязательном Приложении.
(Измененная редакция, Изм. N 2).
Приложение
Обязательное
НАИБОЛЬШАЯ ГРУЗОПОДЪЕМНОСТЬ КРЮКОВ, т
???????????????????????????????????????????????????????????????????????????
Номер ? Для машин ?Для машин и механизмов с машинным приводом
заготовки ? и механизмов ???????????????????????????????????????????
крюка ?с ручным приводом? Группа режима работы механизма подъема
? ? по ГОСТ 25835-83
? ???????????????????????????????????????????
? ? до 4М ? 5М - 6М
???????????????????????????????????????????????????????????????????????????
1 ? 0,40 ? 0,32 ? 0,25
2 ? 0,50 ? 0,40 ? 0,32
3 ? 0,63 ? 0,50 ? 0,40
4 ? 0,80 ? 0,63 ? 0,50
5 ? 1,00 ? 0,80 ? 0,63
6 ? 1,25 ? 1,00 ? 0,80
7 ? 1,60 ? 1,25 ? 1,00
8 ? 2,00 ? 1,60 ? 1,25
9 ? 2,50 ? 2,00 ? 1,60
10 ? 3,20 ? 2,50 ? 2,00
11 ? 4,00 ? 3,20 ? 2,50
12 ? 5,00 ? 4,00 ? 3,20
13 ? 6,30 ? 5,00 ? 4,00
14 ? 8,00 ? 6,30 ? 5,00
15 ? 10,00 ? 8,00 ? 6,30
16 ? 12,50 ? 10,00 ? 8,00
17 ? 16,00 ? 12,50 ? 10,00
18 ? 20,00 ? 16,00 ? 12,50
19 ? - ? 20,00 ? 16,00
20 ? - ? 25,00 ? 20,00
21 ? - ? 32,00 ? 25,00
22 ? - ? 40,00 ? 32,00
23 ? - ? 50,00 ? 40,00
24 ? - ? 63,00 ? 50,00
25 ? - ? 80,00 ? 63,00
26 ? ? 100,00 ? 80,00
(Измененная редакция, Изм. N 2).


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/24/gost_79948.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
