юридическая фирма 'Интернет и Право'
Основные ссылки




На правах рекламы:



Яндекс цитирования





Произвольная ссылка:
Описание
Источник публикации
М.: Издательство стандартов, 1991
Примечание к документу
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 N 184-ФЗ.
Ограничение срока действия снято по Протоколу N 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации ("ИУС", N 11, 1995).
Утрачивает силу с 1 января 1997 года.
Введен в действие с 1 января 1992 года.
Взамен ГОСТ 474-80.
Название документа
"ГОСТ 474-90. Государственный стандарт Союза ССР. Кирпич кислотоупорный. Технические условия"
(утв. и введен в действие Постановлением Госстандарта СССР от 11.11.1990 N 2805)

"ГОСТ 474-90. Государственный стандарт Союза ССР. Кирпич кислотоупорный. Технические условия"
(утв. и введен в действие Постановлением Госстандарта СССР от 11.11.1990 N 2805)


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 11 ноября 1990 г. N 2805
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КИРПИЧ КИСЛОТОУПОРНЫЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Acid-proof bricks. Specifications
ГОСТ 474-90
Группа И15
ОКП 57 5321
Срок действия
с 1 января 1992 года
до 1 января 1997 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен НПО "Строймашкерамика".
Разработчики: В.С. Митрохин, канд. техн. наук; Г.И. Зубова (руководитель темы); В.С. Радюхин, канд. техн. наук; В.А. Китова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 11.11.1990 N 2805.
3. Взамен ГОСТ 474-80.
4. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана ссылка ? Номер пункта, подпункта
??????????????????????????????????????????????????????????????????
ГОСТ 12.3.009-76 ?4.1.3
ГОСТ 166-89 ?3.2
ГОСТ 427-75 ?3.2; 3.3; 3.4
ГОСТ 473.1-81 - ГОСТ 473.11-81 ?2.6; 3.1
ГОСТ 473.1-81 ?3.7
ГОСТ 473.3-81 ?3.6
ГОСТ 473.5-81 ?3.9
ГОСТ 473.6-81 ?3.8
ГОСТ 503-81 ?1.5.1
ИС NORMPROD: примечание.
Взамен ГОСТ 961-84 Постановлением Госстандарта СССР
от 28.09.1989 N 2977 с 1 января 1991 года введен в действие
ГОСТ 961-89.
ГОСТ 961-84 ?3.13
ГОСТ 3560-73 ?1.5.1
ГОСТ 9078-84 ?1.5.1
ГОСТ 12170-85 ?3.12
ГОСТ 13993-78 ?3.10
ГОСТ 14192-77 ?1.4.2
ГОСТ 15136-78 ?3.2
ГОСТ 15846-79 ?1.5.4
ГОСТ 18242-72 ?2.4.2
ГОСТ 19607-74 ?1.5.1
ГОСТ 24597-81 ?1.5.3
ГОСТ 26663-85 ?1.5.2
ТУ 21-28-44-83 ?1.5.4
ТУ 21-28-60-87 ?1.5.2; 1.5.3
ТУ 2-034-225-87 ?3.2; 3.5
Настоящий стандарт распространяется на кислотоупорный кирпич, применяемый для защиты аппаратов и строительных конструкций, работающих в условиях кислых агрессивных сред и при футеровке дымовых труб, которые служат для отвода газов, содержащих агрессивные вещества.
Термины, применяемые в настоящем стандарте, и пояснения к ним даны в Приложении 1.
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Кислотоупорный кирпич должен изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
1.2. Основные параметры и размеры
1.2.1. Кирпич изготовляют классов А, Б и В.
1.2.2. Форма и коды ОКП для кирпича приведены в табл. 1.
Таблица 1
??????????????????????????????????????????????????????????????????
Форма кислотоупорного кирпича ? Код ОКП
??????????????????????????????????????????????????????????????????
Прямой ? 57 5321 1000
Клиновой: ?
торцовый ? 57 5321 2100
ребровый ? 57 5321 2200
Радиальный: ?
поперечный большой ? 57 5321 3100
поперечный средний ? 57 5321 3200
поперечный малый ? 57 5321 3300
продольный большой ? 57 5321 4100
продольный малый ? 57 5321 4200
Фасонный (слезник): ?
большой ? 57 5322 1100
средний ? 57 5322 1200
малый ? 57 5322 1300
прямой ? 57 5322 1400

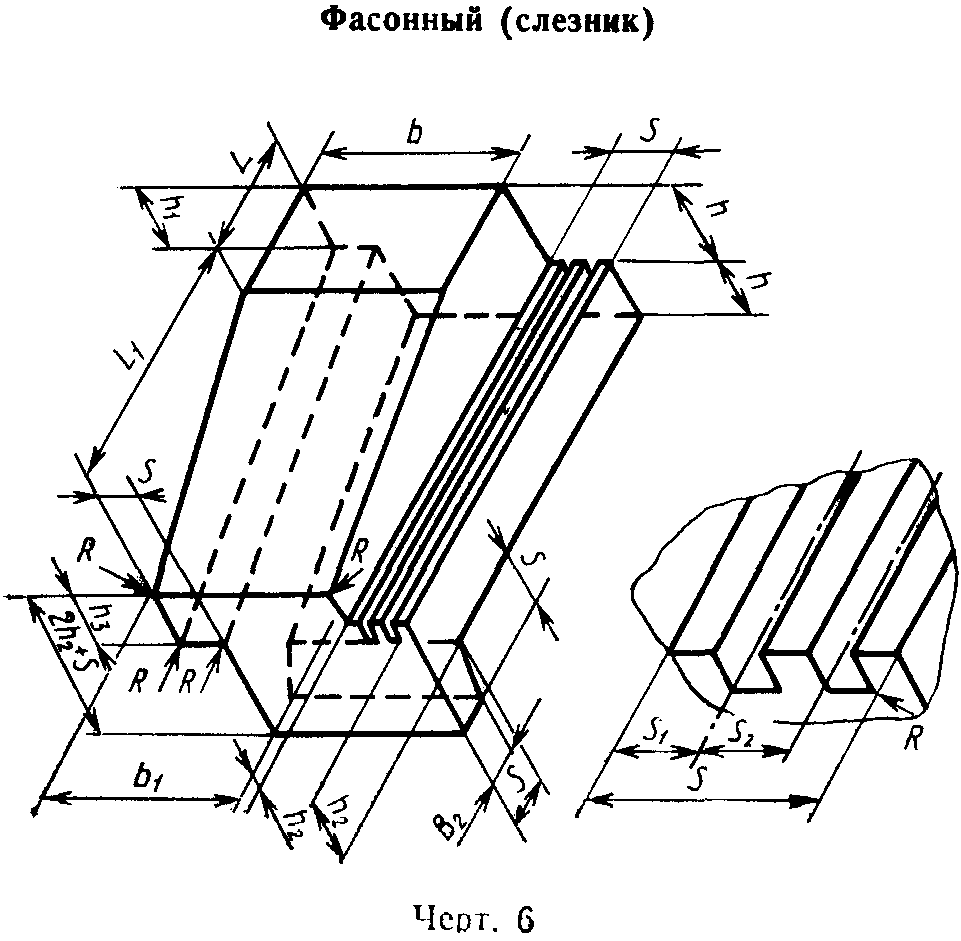

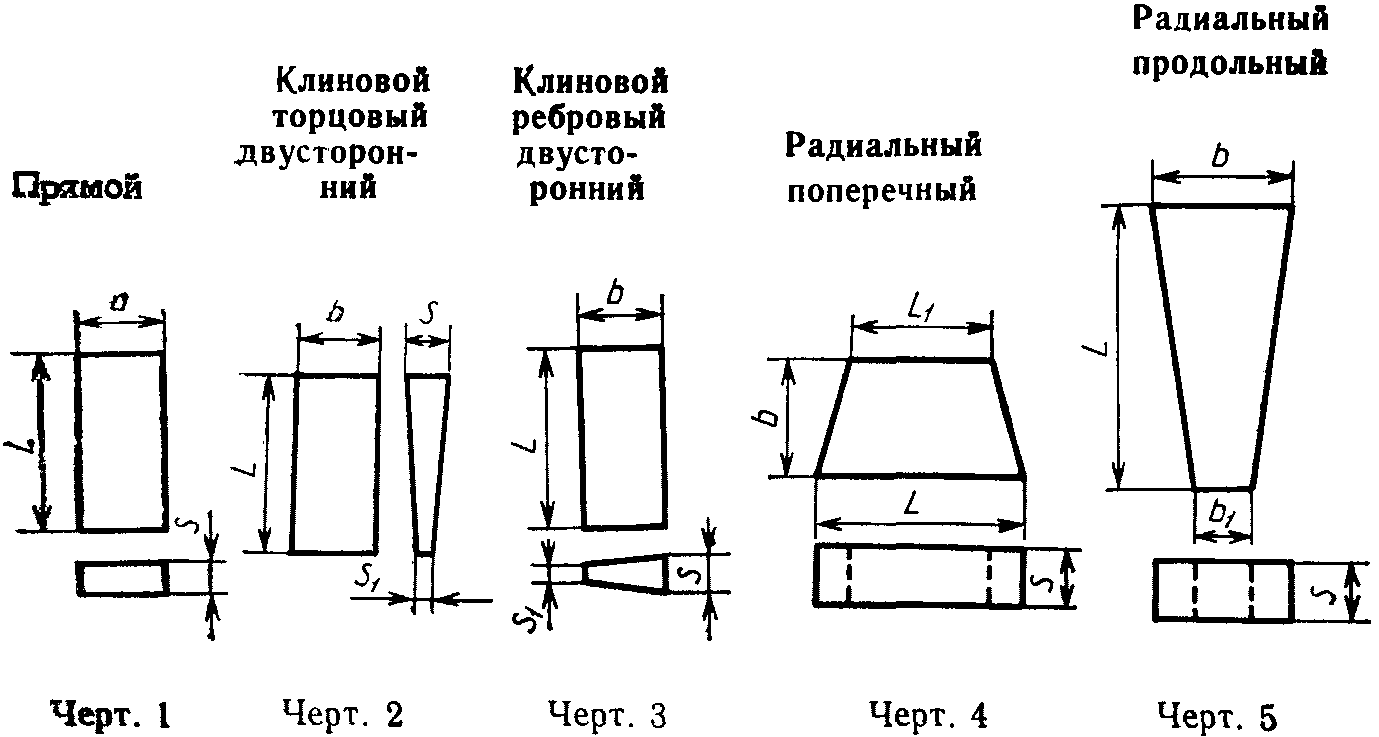

1.2.3. Формы кирпича приведены на черт. 1 - 6.
1.2.4. Размеры кирпича в зависимости от формы приведены в табл. 2 и 3.
Таблица 2
Размеры, мм
???????????????????????????????????????????????????????????????????????????
Обозначение? Форма кирпича ? L ?L ? b ?b ?S ?S ?Объем,?Масса,
кирпича ? ? ? 1 ? ? 1 ? ? 1 ? м3 ? кг
???????????????????????????????????????????????????????????????????????????
КП ? Прямой ?230 ? - ?113 ? - ?65? - ?0,0017? 3,65
КТ ? Клиновой торцовый ?230 ? - ?113 ? - ?65?55 ?0,0015? 3,35
?двусторонний ? ? ? ? ? ? ? ?
КР ? Клиновой ребровый ?230 ? - ?113 ? - ?65?55 ?0,0015? 3,35
?двусторонний ? ? ? ? ? ? ? ?
? Радиальный поперечный: ? ? ? ? ? ? ? ?
КРП-1 ? большой ?230 ?210?113 ? - ?65? - ?0,0016? 3,52
КРП-2 ? средний ?205 ?195?113 ? - ?65? - ?0,0015? 3,23
КРП-3 ? малый ?205 ?160?113 ? - ?65? - ?0,0014? 2,95
? Радиальный продольный: ? ? ? ? ? ? ? ?
КРПР-4 ? большой ?230 ? - ?113 ?95 ?65? - ?0,0016? 3,52
КРПР-5 ? малый ?230 ? - ?113 ?70 ?65? - ?0,0014? 2,95
Примечание. Масса и объем кирпича являются справочными и не являются браковочным признаком.
Таблица 3
Размеры, мм
??????????????????????????????????????????????????????????????????????????????
Обозна-? Форма ?R? L ?L ? b ?b ?S ?S ?S ? h ?h ?h ?h ?b ?Объем,?Масса,
чение ? кирпича ? ? ? 1 ? ? 1 ? ? 1? 2? ? 1 ? 2? 3? 2? м3 ? кг
кирпича? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????????????????
? Фасонный ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?(слезник):? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
КФ ? большой ?5?115?210?205?168?40?12?15?56,5?52,5?34?30?25?0,0061? 13,0
6 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
КФ ? средний ?5?115?210?175?168?40?12?15?56,5?52,5?34?30?25?0,0055? 11,0
7 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
КФ ? малый ?5?115?210?175? 95?40?12?15?56,5?52,5?34?30?25?0,0031? 6,82
8 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
КФ ? прямой ?5?115?210?175?175?40?12?15?56,5?52,5?34?30?25?0,0057?11,40
9 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
Примечание. Масса и объем кирпича являются справочными и не являются браковочным признаком.
1.2.5. Условное обозначение кирпича должно состоять из формы, класса и обозначения настоящего стандарта.
Примеры условных обозначений:
Кирпич прямой класса Б:
КП Кл. Б ГОСТ 474-90.
Кирпич радиальный поперечный класса Б:
КРП-1 Кл. Б ГОСТ 474-90.
1.2.6. Допускается изготовлять кирпич с тремя рифлеными сторонами (две боковые и одно основание) по требованию потребителя.
1.2.7. Отклонения размеров и формы прямого, клинового и радиального кирпича не должны превышать норм, указанных в табл. 4, фасонного кирпича (слезника) - табл. 5.
Таблица 4
???????????????????????????????????????????????????????????????????????????
Наименование показателя ? Значение для кирпича класса
????????????????????????????????
? А ? Б ? В
???????????????????????????????????????????????????????????????????????????
Предельные отклонения размеров, мм, ? ? ?
не более: ? ? ?
по длине ? +/- 3,0 ? +/- 3,0 ? +/- 4,0
по ширине ? +/- 2,0 ? +/- 2,0 ? +/- 2,0
по толщине ? +/- 1,0 ? +/- 2,0 ? +/- 2,0
Кривизна (отклонение от плоскостности), ? ? ?
мм, не более: ? ? ?
по "ложку" ? 2,0 ? 2,0 ? 2,0
по "постели" ? 1,0 ? 2,0 ? 2,0
Таблица 5
???????????????????????????????????????????????????????????????????????????
Наименование показателя ?Значение для кирпича класса
????????????????????????????
? А ? Б
???????????????????????????????????????????????????????????????????????????
Предельные отклонения по длине и ширине, %, ? ?
не более: ? ?
для измерений до 120 мм ? +/- 2,0 ? +/- 2,4
" " свыше 120 мм ? +/- 2,2 ? +/- 2,6
Отклонения по толщине и высоте, мм, не более ? +/- 2,5 ? +/- 4,0
1.3. Характеристики (свойства)
1.3.1. По физико-техническим показателям кирпич должен соответствовать нормам, указанным в табл. 6.
Таблица 6
???????????????????????????????????????????????????????????????????????????
Наименование показателя ? Значение для кирпича
???????????????????????????????????????????????
? прямого, клинового ? фасонного
? и радиального, класса ?(слезника), класса
???????????????????????????????????????????????
? А ? Б ? В ? А ? Б
???????????????????????????????????????????????????????????????????????????
1. Водопоглощение, %, ? 6,0 ? 6,8 ? 8,0 ? 8,0 ? 10,0
не более ? ? ? ? ?
2. Кислотостойкость, %, ? 97,5 ? 97,5 ? 96,0 ? 96,0 ? 95,0
не менее ? ? ? ? ?
3. Предел прочности при ? 55,0 ? 50,0 ? 35,0 ? 40,0 ? 30,0
сжатии, МПа (кгс/см2), ? (550) ? (500) ? (350) ? (400) ? (300)
не менее ? ? ? ? ?
4. Водопроницаемость ? 48 ? 36 ? 24 ? 24 ? 24
(с обратной стороны ? ? ? ? ?
не должно быть капель), ч ? ? ? ? ?
5. Термическая стойкость, ? 3 ? 3 ? 2 ? 2 ? 2
(количество теплосмен) ? ? ? ? ?
6. Температурный ? 6,0 - 7,8 ? - ? -
коэффициент линейного ? ? ?
-6 -1 ? ? ?
расширения, 10 К ? ? ?
7. Коэффициент ? 0,9 - 1,16 ? - ? -
теплопроводности, Вт/(м x К)? ? ?
8. Модуль упругости ? 1,7 - 3,4 ? - ? -
4 ? ? ?
при 20 °C, E x 10 , МПа ? ? ?
Примечание. Коэффициент линейного расширения, коэффициент теплопроводности и модуль упругости являются справочными и не являются браковочным признаком.
1.3.2. Условия применения кирпича для оборудования, подвергающегося воздействию фосфорно-кислых и фторсодержащих сред в соответствии с Приложением 2.
1.3.3. Дефекты на поверхности кирпича не должны превышать указанных в табл. 7.
Таблица 7
???????????????????????????????????????????????????????????????????????????
Наименование показателя ? Значение для кирпича
???????????????????????????????????????????????
? прямого, клинового ? фасонного
? и радиального, класса ?(слезника), класса
???????????????????????????????????????????????
? А ? Б ? В ? А ? Б
???????????????????????????????????????????????????????????????????????????
Трещины ? Не допускаются ?
Посечки, не более: ? ? ? ?
в количестве, шт. ? 2 ? 3 ? 3 ? 5
длиной, мм ? 15 ? 20 ? 20 ? 50
Отбитости углов, не более: ? ? ? ?
в количестве, шт. ? 2 ? 3 ? 3 ? 3
глубиной, мм ? 5 ? 6 ? 7 ? 10
Отбитости ребер, не более: ? ? ? ?
в количестве, шт. ? 2 ? 3 ? 2 ? 3
глубиной, мм ? 3 ? 3 ? 7 ? 10
Выплавки, выгарки ? 5 ? 6 ? 6 ? 8
диаметром, мм, не более ? ? ? ?
Поверхностная ? Не более чем на 1/3 ? Допускается
ошлакованность ? поверхности ?
Примечание. Общее количество дефектов на поверхности не более двух для кирпича класса А, не более четырех - для классов Б и В.
1.3.4. Кирпич в изломе должен быть мелкозернистым однородным. Не допускаются внутренние трещины.
1.4. Маркировка
1.4.1. На монтажную или боковые стороны каждого кирпича должен быть нанесен товарный знак предприятия-изготовителя и форма кирпича.
1.4.2. Транспортная маркировка груза - по ГОСТ 14192, манипуляционные знаки - по ГОСТ 14192 N 1, черт. 1.
1.4.3. На каждом пакете, ящике и ящичном поддоне должен быть ярлык, на котором указывают:
класс кирпича;
номер партии;
дату изготовления;
количество кирпича.
1.5. Упаковка
1.5.1. Кирпич укладывают в ящичные поддоны по ТУ 21-28-60 или в специальные контейнеры по ГОСТ 19667 или формируют в пакеты на плоских поддонах по ГОСТ 9078 и обвязывают стальной лентой по ГОСТ 503 или ГОСТ 3560.
1.5.2. Технические требования к формированию и скреплению пакетов на плоском поддоне должны соответствовать ГОСТ 26663 и ТУ 21-28-60.
1.5.3. Основные параметры и размеры пакетов - по ГОСТ 24597 и ТУ 21-28-60.
ИС NORMPROD: примечание.
Взамен ГОСТ 10198-78 Постановлением Госстандарта СССР от 13.03.1991 N 249 с 1 января 1993 года введен в действие ГОСТ 10198-91.
1.5.4. Кирпич, отправляемый в районы Крайнего Севера и труднодоступные районы, упаковывают в соответствии с ГОСТ 15846, п. 108 в деревянные ящики по ГОСТ 10198 или по ТУ 21-28-44.
1.5.5. Масса ящика или пакета не должна превышать 1 т.
2. ПРИЕМКА
2.1. Кирпич принимают партиями. Партией считают кирпич одной формы и класса в количестве не более:
40000 шт. - прямого, клинового и радиального;
5000 шт. - фасонного (слезника).
2.2. Кирпич, отгружаемый потребителю предприятием-изготовителем, должен сопровождаться паспортом, в котором указывают:
наименование предприятия-изготовителя или его товарный знак;
номер партии и дату изготовления;
условное обозначение и количество отгружаемого кирпича;
результаты проведенных испытаний;
обозначение настоящего стандарта.
2.3. Для проверки соответствия кирпича требованиям настоящего стандарта проводят приемо-сдаточные и периодические испытания.
2.4. Приемо-сдаточные испытания
2.4.1. Приемо-сдаточные испытания проводят по показателям и в объеме, указанным в табл. 8.
Таблица 8
??????????????????????????????????????????????????????????????????
Наименование показателя ? Объем выборки, шт.
??????????????????????????????????????????????????????????????????
1. Внешний вид ? См. табл. 9
2. Отклонение размеров и формы ? 20
3. Физико-технические показатели ? 10
4. Поверхность излома ? 2
2.4.2. Для определения соответствия партии кирпича требованиям к внешнему виду применяют двухступенчатые планы контроля по ГОСТ 18242.
Партию оценивают по результатам плана контроля (табл. 9).
Таблица 9
???????????????????????????????????????????????????????????????????????????
Объем партии ? Ступени ? Объем ?Общий объем ?Приемочное ?Браковочное
кирпича, шт. ?контроля ?выборки, ? выборки, ? число ? число R
? ? шт. ? шт. ? A ? с
? ? ? ? с ?
???????????????????????????????????????????????????????????????????????????
От 1201 до 3200 ? Первая ? 32 ? 32 ? 2 ? 5
? Вторая ? 32 ? 64 ? 6 ? 7
От 3201 до 10000 ? Первая ? 50 ? 50 ? 3 ? 7
? Вторая ? 50 ? 100 ? 8 ? 9
От 10001 до 35000 ? Первая ? 80 ? 80 ? 5 ? 9
? Вторая ? 80 ? 160 ? 12 ? 13
Св. 35000 ? Первая ? 125 ? 125 ? 7 ? 11
? Вторая ? 125 ? 250 ? 18 ? 19
2.4.3. Партию кирпича принимают, если количество дефектного кирпича в первой выборке меньше или равно приемочному числу для первой ступени контроля.
Партию не принимают, если количество дефектного кирпича больше или равно браковочному числу для первой ступени контроля.
Если количество дефектного кирпича в первой выборке больше приемочного числа , но меньше браковочного , отбирают вторую выборку.
Партию кирпича принимают, если количество дефектных кирпичей в двух выборках меньше или равно приемочному числу , или не принимают, если количество дефектного кирпича в двух выборках больше или равно браковочному числу для второй ступени контроля.
2.4.4. Если при проверке размеров и формы кирпича, отобранного от партии, один кирпич не соответствует требованиям настоящего стандарта, партию принимают, если два - партия приемке не подлежит.
2.4.5. При несоответствии партии требованиям настоящего стандарта по размерам и форме проводят сплошной контроль.
2.4.6. При проверке кирпича по физико-техническим показателям (водопоглощению, кислотостойкости, пределу прочности при сжатии, термической стойкости) партию принимают, если показатели кирпича соответствуют требованиям п. 1.3.1.
При получении неудовлетворительных результатов испытаний по физико-техническим показателям проводят повторное испытание по показателю, не удовлетворяющему требованиям п. 1.3.1, на удвоенном количестве образцов, взятых из той же партии.
Результаты повторных испытаний распространяются на всю партию.
2.5. Периодические испытания
2.5.1. Водопроницаемость, температурный коэффициент линейного расширения, коэффициент теплопроводности и модуль упругости определяют периодически.
2.5.2. Водопроницаемость определяют один раз в квартал на трех образцах от партии.
Температурный коэффициент линейного расширения, коэффициент теплопроводности и модуль упругости определяют один раз в год на трех кирпичах от партии.
2.5.3. При получении неудовлетворительных результатов периодических испытаний (водопроницаемости) изготовитель переводит испытания по данному показателю в категорию приемо-сдаточных до получения положительных результатов не менее чем на четырех партиях подряд.
3. МЕТОДЫ ИСПЫТАНИЙ
3.1. Для проведения физико-технических испытаний по ГОСТ 473.1 - ГОСТ 473.11 отбирают следующее количество образцов:
3 - на водопоглощение;
2 - на кислотостойкость;
3 - на предел прочности при сжатии;
2 - на термическую стойкость;
2 - на поверхность излома;
3 - на водопроницаемость;
3 - на температурный коэффициент линейного расширения;
3 - на коэффициент теплопроводности;
3 - на модуль упругости.
В качестве образцов для испытаний на водопоглощение, кислотостойкость и для проверки излома допускается использовать куски кирпича после проверки их на прочность.
3.2. Внешний вид кирпича и поверхность излома проверяют при рассеянном искусственном свете и освещенности от 300 до 400 лк или при дневном освещении, близком к указанной интенсивности рассеянного света, при этом:
1) видимые трещины и посечки измеряют металлической линейкой по ГОСТ 427 или щупом по ТУ 2-034-225;
2) отбитость угла кирпича измеряют металлической линейкой по ГОСТ 427 по наибольшей длине отбитости ребра или измеряют по ГОСТ 15136;
3) глубину отбитостей ребер измеряют металлической линейкой по ГОСТ 427 на поверхности кирпича по максимальному перпендикуляру к ребру кирпича или измеряют по ГОСТ 15136;
4) длину отбитости ребер измеряют металлической линейкой по ГОСТ 427 по наибольшей длине дефекта;
поверхностная ошлакованность измеряется металлической линейкой по ГОСТ 427 по наибольшей длине дефекта;
наличие внутренних трещин определяют простукиванием металлическим молотком массой не более 200 г, при отсутствии трещин кирпич должен издавать чистый недребезжащий звук.
3.3. Длину и ширину кирпича измеряют металлической линейкой по ГОСТ 427 по двум граням лицевой поверхности на расстоянии не менее 5 мм от грани.
За результат испытания принимают среднее арифметическое двух измерений (см. табл. 4 и 5).
3.4. Толщину и высоту кирпича измеряют металлической линейкой по ГОСТ 427 или штангенциркулем по ГОСТ 166 по четырем углам на расстоянии не более 15 мм от начала угла изделия.
За результат испытания принимают среднее арифметическое четырех измерений (см. табл. 4 и 5).
3.5. Кривизну граней определяют по двум диагоналям:
при вогнутой поверхности - измеряют наибольший зазор между поверхностью кирпича и ребром металлической линейки по ГОСТ 427, поставленной по диагонали поверхности. Зазор измеряют щупом по ТУ 2-034-225;
при выпуклой поверхности - измеряют зазор между поверхностью кирпича и ребром металлической линейки, поставленной по диагонали кирпича и опирающейся с одного конца на щуп, равный допускаемой величине искривления.
За результат измерения принимают наибольшее значение.
3.6. Водопоглощение определяют по ГОСТ 473.3.
3.7. Кислотостойкость определяют по ГОСТ 473.1.
3.8. Предел прочности при сжатии определяют по ГОСТ 473.6.
3.9. Термическую стойкость кирпича определяют по ГОСТ 473.5.
3.10. Водопроницаемость кирпича определяют по ГОСТ 13993.
ИС NORMPROD: примечание.
ГОСТ 10978-83 утратил силу с 1 апреля 2016 года в связи с введением в действие ГОСТ 10978-2014 (Приказ Росстандарта от 06.05.2015 N 329-ст).
3.11. Температурный коэффициент линейного расширения определяют по ГОСТ 10978 в интервале температур 20 - 600 °C.
3.12. Коэффициент теплопроводности определяют по ГОСТ 12170.
ИС NORMPROD: примечание.
Взамен ГОСТ 961-84 Постановлением Госстандарта СССР от 28.09.1989 N 2977 с 1 января 1991 года введен в действие ГОСТ 961-89.
3.13. Модуль упругости определяют по ГОСТ 961.
4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1. Транспортирование
4.1.1. Кирпич транспортируют всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозок грузов, действующими на данном виде транспорта.
Допускается транспортировать кирпич автомобильным транспортом.
4.1.2. Размещение и крепление грузов в железнодорожных вагонах проводят в соответствии с техническими условиями погрузки и крепления грузов, утвержденными МПС.
4.1.3. Погрузочно-разгрузочные работы должны выполняться в соответствии с требованиями ГОСТ 12.3.009.
4.2. Хранение
4.2.1. Кирпич должен храниться раздельно по классам и формам в крытых складских помещениях или под навесом на площадках с твердым покрытием.
Непосредственно перед погрузкой в вагон допускается складировать кирпич на открытых площадках с твердым покрытием не более 5 дней.
5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
5.1. Изготовитель гарантирует соответствие кислотоупорного кирпича требованиям настоящего стандарта при соблюдении условий транспортирования и хранения.
5.2. Гарантийный срок эксплуатации кирпича - 1 год со дня ввода в эксплуатацию.
Приложение 1
Справочное
ТЕРМИНЫ, ПРИМЕНЯЕМЫЕ В СТАНДАРТЕ, И ПОЯСНЕНИЯ К НИМ
???????????????????????????????????????????????????????????????????????????
Термин ? Пояснение
???????????????????????????????????????????????????????????????????????????
Трещина ? Щель, узкое углубление, расположенное
?на поверхности изделия, шириной более 1 мм
Посечка ? Несквозная трещина шириной до 1 мм
Выгарка ? Поверхностное углубление, образовавшееся
?от выгорания инородного тела, попавшего в массу
Выплавка ? Пятно темного цвета
Отбитости углов и ребер ? Механические повреждения
Площадь по "ложку" ? Площадь боковой грани размером a x s
Площадь по "постели" ? Площадь боковой грани размером a x b
Приложение 2
Справочное
УСЛОВИЯ ПРИМЕНЕНИЯ КИРПИЧА ДЛЯ ОБОРУДОВАНИЯ,
ПОДВЕРГАЮЩЕГОСЯ ВОЗДЕЙСТВИЮ ФОСФОРНОКИСЛЫХ
И ФТОРСОДЕРЖАЩИХ СРЕД
???????????????????????????????????????????????????????????????????????????
Основная среда и определяющие компоненты ?Концентрация ?Температура,
? ? °C
???????????????????????????????????????????????????????????????????????????
1. Ортофосфорная кислота по пятиокиси фосфора ? 54% ?
(H PO по P O ), не более ? ?
3 4 2 5 ? ?
кремнефтористоводородная кислота (H SiF ), ? 2,2% ? До 85
2 6 ? ?
не более ? ?
фтористый водород (HF) ? Следы ?
2. Кремнефтористоводородная кислота (H SiF ), ? 2% ? До 60
2 6 ? ?
не более ? ?
8. Парогазовая смесь с содержанием плавиковой ? 5 г/нм3 ? До 100
кислоты и четырехфтористого кремния HF + SiF , ? ?
4 ? ?
не более ? ?


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost_gosudarstvennyj-standart/13/gost_57160.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
