ГОСТ 24199-80. Кронштейны регулируемые. Конструкция

Приложение

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 22 мая 1980 г. N 2306

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРОНШТЕЙНЫ РЕГУЛИРУЕМЫЕ

КОНСТРУКЦИЯ

Regulated brackets.

Design and basic dimensions

ГОСТ 24199-80

Список изменяющих документов

(в ред. Изменения N 1, утв. в январе 1988 г.,

Изменения N 2, утв. Постановлением

Госстандарта СССР от 29.11.1999 N 2977)

Группа Г18

ОКП 48 3475

Дата введения

1 июля 1981 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.

Исполнители: М.Г. Скакунов, д-р техн. наук; Н.Н. Куликов; Р.И. Шарунова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 N 2306.

3. Взамен ГОСТ 15931-74.

4. Срок проверки - I квартал 1990 г.; периодичность проверки - 5 лет.

5. Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана ссылка ? Номер пункта

??????????????????????????????????????????????????????????????????

ГОСТ 5915-70 ? 2

ГОСТ 7798-70 ? 2

ГОСТ 24192-80 ? 2

ГОСТ 2685-75 ? 6

ГОСТ 24201-80 ? 7

6. Переиздание (май 1988 г.) с Изменением N 1, утвержденным в январе 1988 г. (ИУС 4-88).

Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 N 156.

1. Настоящий стандарт распространяется на регулируемые кронштейны, применяемые для крепления стеклянных трубопроводов.

Требования настоящего стандарта являются обязательными.

(абзац введен Изменением N 2, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)

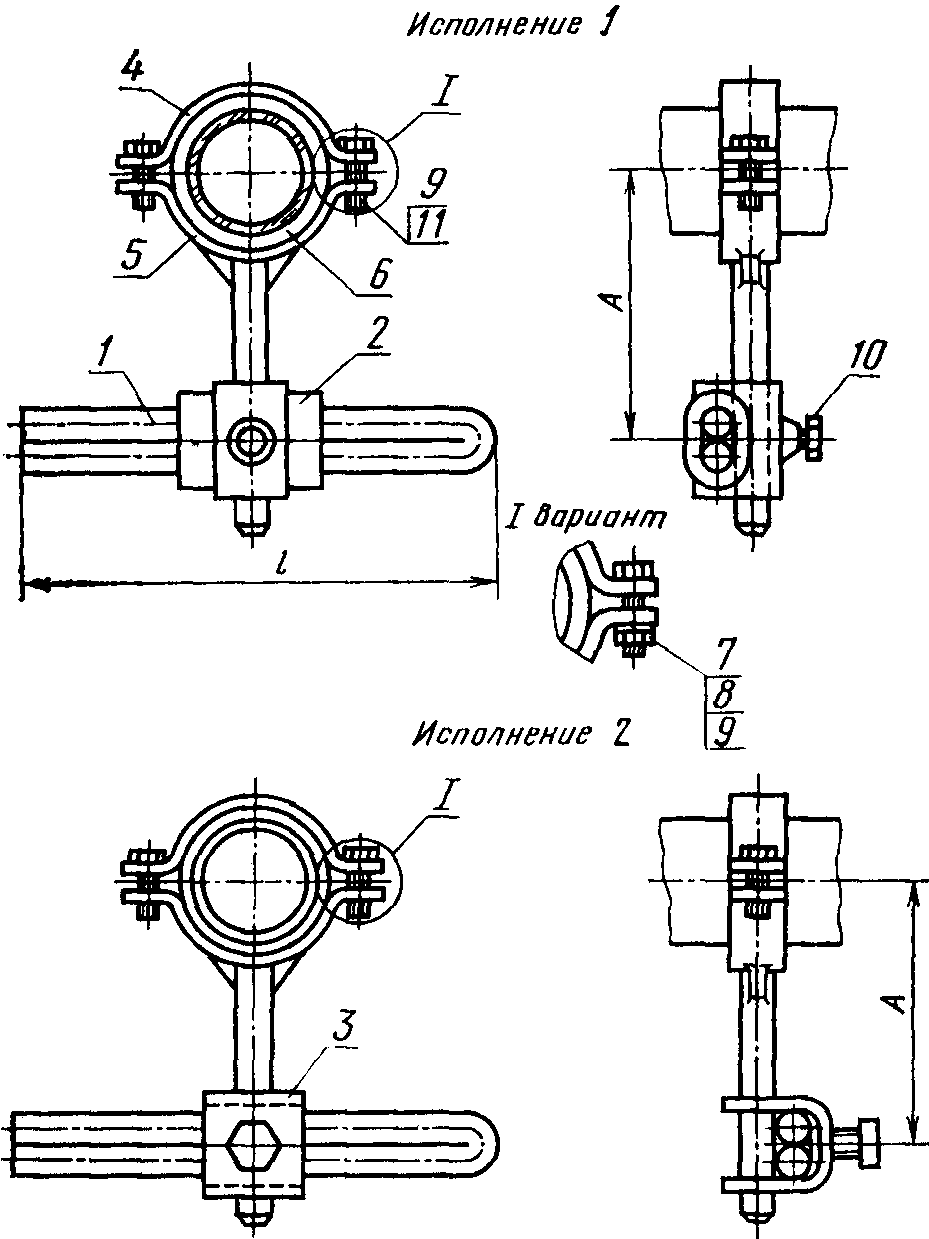

2. Конструкция и основные размеры регулируемых кронштейнов должны соответствовать указанным на черт. 1 и в табл. 1.

1 - стержень; 2 - ползунок; 3 - скоба; 4 - хомут;

5 - хомут с хвостовиком; 6 - прокладка по ГОСТ 24192-80;

7 - болт М6 x 30.36.016 по ГОСТ 7798-70; 8 - гайка М6.4.0.16

по ГОСТ 5915-70; 9 - шайба 6.36.01 по ГОСТ 11371-78;

10 - болт М8 x 16.36.016 по ГОСТ 7798-70;

11 - болт М6 x 25.36.016 по ГОСТ 7798-70

Черт. 1

Таблица 1

(таблица 1 в ред. Изменения N 2, утв.

Постановлением Госстандарта СССР

от 29.11.1990 N 2977)

Размеры в мм

???????????????????????????????????????????????????????????????????????????

Для ?Услов-?Наруж-? Исполнение 1 ? Исполнение 2

труб ?ный ?ный ????????????????????????????????????????????????????????

?проход?диа- ?A ?A ? Масса, кг, ?A ?A ? Масса, кг,

?D ?метр ? min? max? не более ? min ? max ? не более

? у ?трубы ? ? ????????????????? ? ??????????????????

? ?D ? ? ?L = 350?L = 500? ? ?L = 350 ?L = 500

? ? н ? ? ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

С ? 15 ? - ? 48 ? 92 ? - ? 1,04 ? 44 ? 96 ? - ? 1,08

бур- ??????????????????????????????????????????????????????????????????????

тами ? 25 ? - ? 55 ? 98 ? - ? 1,06 ? 51 ? 102 ? - ? 1,10

??????????????????????????????????????????????????????????????????????

? 32 ? - ? 58 ?103 ? - ? 1,09 ? 54 ? 107 ? - ? 1,13

??????????????????????????????????????????????????????????????????????

? 40 ? - ? 64 ?108 ? - ? 1,11 ? 60 ? 112 ? - ? 1,15

??????????????????????????????????????????????????????????????????????

? 50 ? - ? 70 ?113 ? - ? 1,14 ? 66 ? 117 ? - ? 1,18

???????????????????????????????????????????????????????????????????????????

С ? 40 ? 45 ? 62 ?119 ? 0,91 ? 1,18 ? 59 ? 122 ? 0,95 ? 1,22

глад-??????????????????????????????????????????????????????????????????????

кими ? 50 ? 67 ? 75 ?131 ? 0,96 ? 1,23 ? 72 ? 134 ? 1,00 ? 1,27

кон- ??????????????????????????????????????????????????????????????????????

цами ? 80 ? 93 ? 89 ?146 ? 1,26 ? 1,53 ? 86 ? 149 ? 1,34 ? 1,61

??????????????????????????????????????????????????????????????????????

? 100 ? 122 ?104 ?161 ? 1,34 ? 1,61 ? 101 ? 164 ? 1,48 ? 1,75

Пример условного обозначения кронштейна исполнения 1 для трубы с буртами

= 15 мм:

Кронштейн 15-1 ГОСТ 24199-80

То же, исполнения 2:

Кронштейн 15-2 ГОСТ 24199-80

То же, исполнения 1, для трубы с гладкими концами

= 40 мм, длиной L = 350 мм:

Кронштейн 40-350-1 ГОСТ 24199-80

То же, исполнения 2:

Кронштейн 40-350-2 ГОСТ 24199-80

(пример условного обозначения в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)

3. Конструкция и основные размеры стержня должны соответствовать указанным на черт. 2 и в табл. 2.

Черт. 2

(чертеж 2 в ред. Изменения N 2, утв.

Постановлением Госстандарта СССР

от 29.11.1990 N 2977)

Таблица 2

??????????????????????????????????????????????????????????????????

l, мм ? Масса, кг, не более

??????????????????????????????????????????????????????????????????

350 ? 0,63

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР

от 29.11.1990 N 2977)

??????????????????????????????????????????????????????????????????

500 ? 0,89

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР

от 29.11.1990 N 2977)

Пример условного обозначения стержня длиной l = 350 мм из стали марки Ст3кп:

Стержень 350 ГОСТ 24199-80

То же, из стали марки Ст3сп:

Стержень 350-С ГОСТ 24199-80

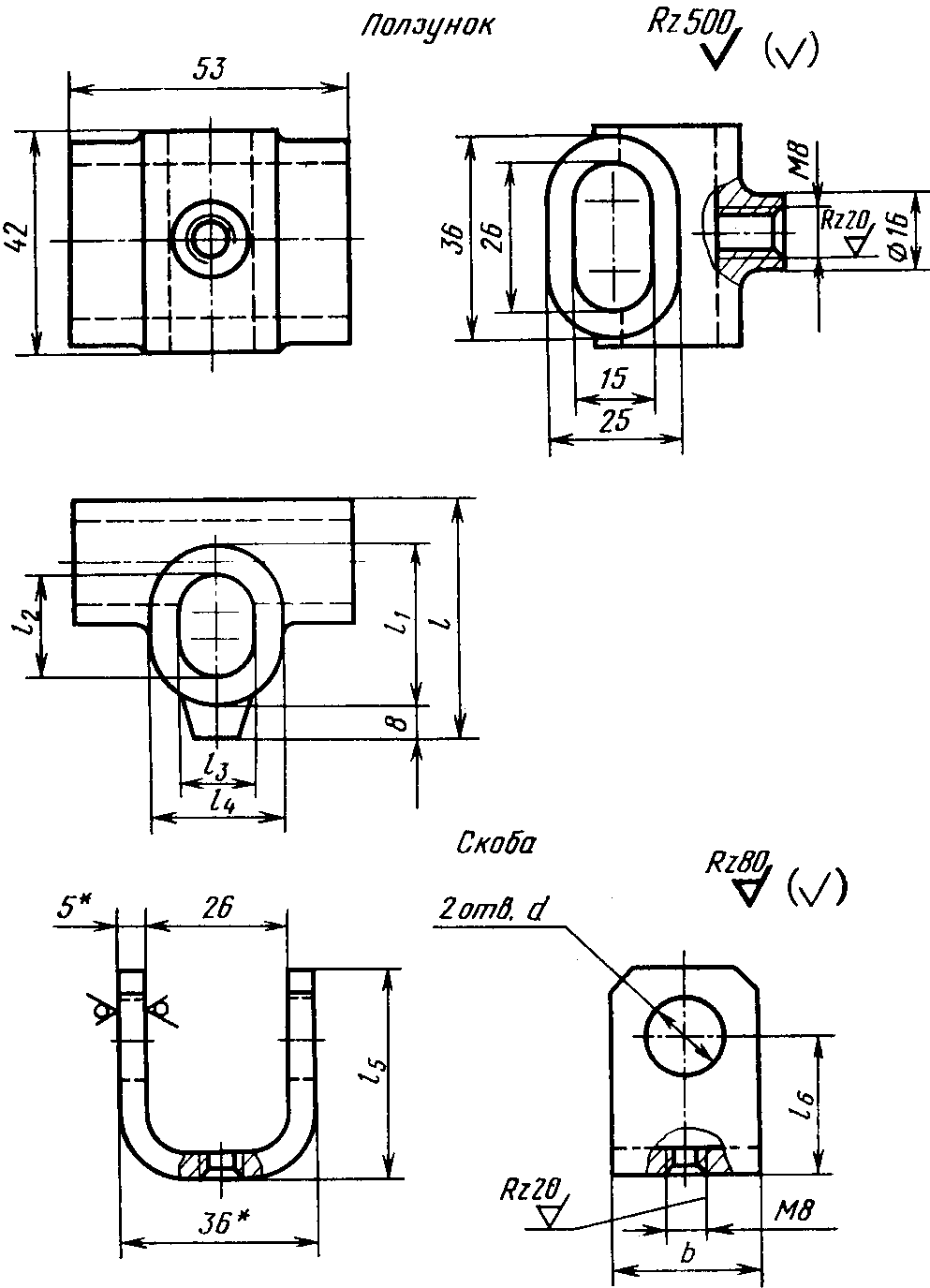

4. Конструкция и основные размеры ползунка и скобы должны соответствовать указанным на черт. 3 и в табл. 3.

--------------------------------

<*> Размер для справок.

Черт. 3

Таблица 3

(таблица 3 в ред. Изменения N 2, утв.

Постановлением Госстандарта СССР

от 29.11.1990 N 2977)

Размеры в мм

???????????????????????????????????????????????????????????????????????????

Для ?Услов- ?Наружный? L ? L ? L ? L ? L ? L ? L ? d ? b ?Масса, кг,

труб ?ный ?диаметр ? ? 1? 2? 3 ? 4 ? 5? 6? ? ? не более

?проход ?трубы D ? ? ? ? ? ? ? ? ? ????????????

?D ? н? ? ? ? ? ? ? ? ? ?пол- ?скобы

? у ? ? ? ? ? ? ? ? ? ? ?зунка?

???????????????????????????????????????????????????????????????????????????

С ? 15 ? - ? 45 ?28 ?18 ? 15 ?25 ?40 ?26 ? 16 ?30 ?0,07 ?0,11

бур- ?????????????????? ? ? ? ? ? ? ? ? ? ?

тами ? 25 ? - ? ? ? ? ? ? ? ? ? ? ?

?????????????????? ? ? ? ? ? ? ? ? ? ?

? 32 ? - ? ? ? ? ? ? ? ? ? ? ?

?????????????????? ? ? ? ? ? ? ? ? ? ?

? 40 ? - ? ? ? ? ? ? ? ? ? ? ?

?????????????????? ? ? ? ? ? ? ? ? ? ?

? 50 ? - ? ? ? ? ? ? ? ? ? ? ?

???????????????????????? ? ? ? ? ? ? ? ? ? ?

С ? 40 ? 45 ? ? ? ? ? ? ? ? ? ? ?

глад- ?????????????????? ? ? ? ? ? ? ? ? ? ?

кими ? 50 ? 67 ? ? ? ? ? ? ? ? ? ? ?

кон- ?????????????????????????????????????????????????????????????????????

цами ? 80 ? 93 ? 58 ?41 ?31 ? 28 ? 38 ? 5 ?35 ? 30 ?45 ?0,10 ?0,18

?????????????????? ? ? ? ? ? ? ? ? ? ?

? 100 ? 122 ? ? ? ? ? ? ? ? ? ? ?

Пример условного обозначения ползунка для трубы с буртами

= 15 мм:

Ползунок 15 ГОСТ 24199-80

То же, скобы

= 15 мм:

Скоба 15 ГОСТ 24199-80

То же, для трубы с гладкими концами

= 40 мм и

= 45 мм:

Ползунок 40-45 ГОСТ 24199-80

То же, скобы

= 40 мм и

= 46 мм:

Скоба 40-45 ГОСТ 24199-80

(пример условного обозначения в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)

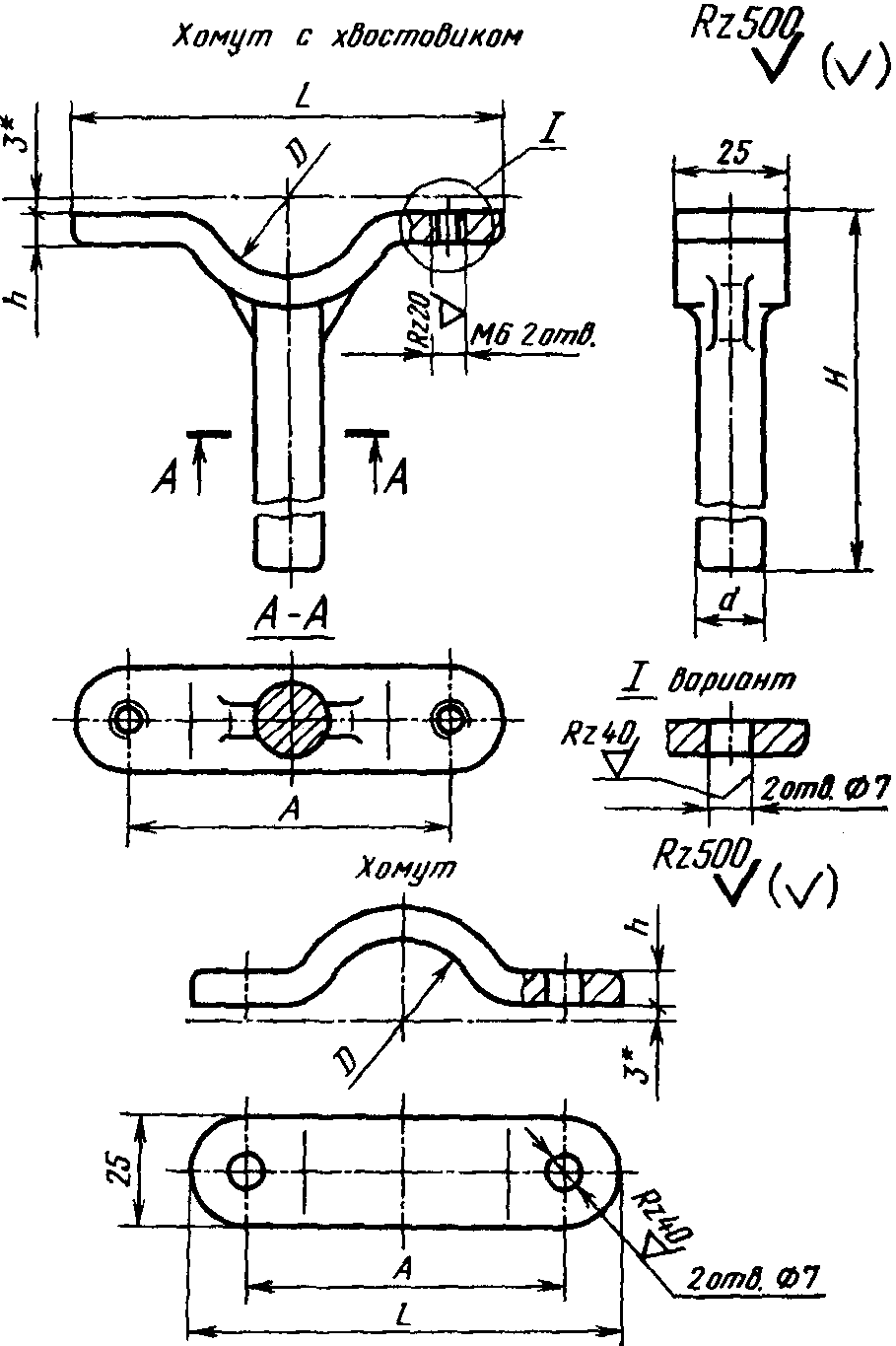

5. Конструкция и основные размеры хомута и хомута с хвостовиком должны соответствовать указанным на черт. 4 и в табл. 4.

--------------------------------

<*> Размеры для справок.

Черт. 4

Таблица 4

(таблица 4 в ред. Изменения N 2, утв.

Постановлением Госстандарта СССР

от 29.11.1990 N 2977)

Размеры в мм

???????????????????????????????????????????????????????????????????????????

Для ?Условный ? Наружный ? D ? h ? L ? A ? H ?d ?Масса, кг, не более

труб ? проход ? диаметр ? ? ? ? ? ? ????????????????????

? D ? трубы D ? ? ? ? ? ? ?хомута? хомута с

? у ? н ? ? ? ? ? ? ? ?хвостовиком

???????????????????????????????????????????????????????????????????????????

С бур-? 15 ? - ? 28? 5 ? 80 ? 60?116 ?12?0,020 ? 0,050

тами ??????????????????????????? ???????????????? ????????????????????

? 25 ? - ? 40? ? 90 ? 70?122 ? ?0,025 ? 0,055

?????????????????????????????????????????????? ????????????????????

? 32 ? - ? 47? 6 ?100 ? 80?126,5? ?0,035 ? 0,065

??????????????????????????? ???????????????? ????????????????????

? 40 ? - ? 57? ?110 ? 90?131,5? ?0,040 ? 0,070

?????????????????????????????????????????????? ????????????????????

? 50 ? - ? 67? 7 ?120 ?100?137,5? ?0,050 ? 0,080

?????????????????????????????????? ???????????????? ????????????????????

С ? 40 ? 45 ? 53? ?110 ? 85?140,0? ?0,060 ? 0,100

гладки-?????????????????????????????????????????????? ????????????????????

ми кон-? 50 ? 67 ? 75? 8 ?135 ?110?152,0? ?0,080 ? 0,110

цами ????????????????????????????????????????????????????????????????????

? 80 ? 93 ?100?10 ?175 ?150?167,0?25?0,150 ? 0,290

??????????????????????????? ???????????????? ????????????????????

? 100 ? 122 ?130? ?205 ?180?182,0? ?0,180 ? 0,320

Пример условного обозначения хомута для труб с буртами

= 15 мм:

Хомут 15 ГОСТ 24199-80

То же, хомута с хвостовиком:

Хомут с хвостовиком 15 ГОСТ 24199-80

То же, для труб с гладкими концами

= 40 мм и

= 45 мм:

Хомут 40-45 ГОСТ 24199-80

То же, хомута с хвостовиком:

Хомут с хвостовиком 40-45 ГОСТ 24199-80

(пример условного обозначения в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)

6. Детали кронштейнов должны быть изготовлены:

ИС NORMPROD: примечание.

Взамен ГОСТ 380-88 Постановлением Госстандарта РФ от 02.06.1997 N 205 с 1 января 1998 года введен в действие ГОСТ 380-94.

стержень и скоба - из стали марки Ст3кп или Ст3сп по ГОСТ 380-88;

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)

ползунок, хомут с хвостовиком и хомут - из алюминиевого сплава марки АК7 по ГОСТ 2685-75.

7. Технические требования - по ГОСТ 24201-80.

8. Коды ОКП приведены в Приложении.

(абзац введен Изменением N 2, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)

Приложение

Справочное

??????????????????????????????????????????????????????????????????

Условное обозначение кронштейна ? Код ОКП и контрольное число

??????????????????????????????????????????????????????????????????

45-350-1 ? 48 3475 4001 05

45-350-2 ? 48 3475 4002 04

45-500-1 ? 48 3475 4003 03

45-500-2 ? 48 3475 4004 02

67-350-1 ? 48 3475 4005 01

67-350-2 ? 48 3475 4006 00

67-500-1 ? 48 3475 4007 02

67-500-2 ? 48 3475 4008 09

93-350-1 ? 48 3475 4009 08

93-350-2 ? 48 3475 4011 03

93-500-1 ? 48 3475 4012 02

93-500-2 ? 48 3475 4013 01

122-350-1 ? 48 3475 4014 00

122-350-2 ? 48 3475 4015 10

122-500-1 ? 48 3475 4016 09

122-500-2 ? 48 3475 4017 08

169-350-1 ? 48 3475 4018 07

169-350-2 ? 48 3475 4019 06

169-500-1 ? 48 3475 4021 01

169-500-2 ? 48 3475 4022 00

15-1 ? 48 3475 4024 09
