Название документа
"ГОСТ 24184-80. Фланцы металлические. Конструкция"
(утв. Постановлением Госстандарта СССР от 22.05.1980 N 2306)
(ред. от 29.11.1990)

"ГОСТ 24184-80. Фланцы металлические. Конструкция"
(утв. Постановлением Госстандарта СССР от 22.05.1980 N 2306)
(ред. от 29.11.1990)


Утвержден и введен в действие
Постановлением Госстандарта СССР
от 22 мая 1980 г. N 2306
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФЛАНЦЫ МЕТАЛЛИЧЕСКИЕ
КОНСТРУКЦИЯ
Flanges on two tension hoops.
Design and basic dimensions
ГОСТ 24184-80
Список изменяющих документов
(в ред. Изменения N 1, утв. в сентябре 1982 г.,
Изменения N 2, утв. в январе 1988 г.,
Изменения N 3, утв. Постановлением
Госстандарта СССР от 29.11.1990 N 2977)
Группа Г18
ОКП 48 3471
Дата введения
1 июля 1981 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.
Исполнители: М.Г. Скакунов, д-р техн. наук; В.И. Каптелов; Н.Н. Куликов; Р.И. Шарунова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 N 2306.
3. Взамен ГОСТ 19694-74.
4. Срок проверки - I квартал 1990 г.; периодичность проверки - 5 лет.
5. Ссылочные нормативно-технические документы
??????????????????????????????????????????????????????????????????
Обозначение НТД, на который дана ссылка ? Номер пункта
??????????????????????????????????????????????????????????????????
ГОСТ 1412-85 ? 4
ГОСТ 2685-75 ? 4
ГОСТ 24201-80 ? 5
6. Переиздание (май 1988 г.) с Изменениями N 1, 2, утвержденными в сентябре 1982 г., в январе 1988 г. (ИУС 1-83, 4-88). Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 N 155.
1. Настоящий стандарт распространяется на фланцы, применяемые для соединения стеклянных труб.
(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)
Требования настоящего стандарта являются обязательными.
(абзац введен Изменением N 3, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)
2. Фланцы должны быть изготовлены четырех типов:
1 - фланцы на два натяжных кольца;
2 - три натяжных кольца;
(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)
3 - для труб с буртами;
(абзац введен Изменением N 3, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)
4 - переходные.
(абзац введен Изменением N 3, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)
3. Конструкция и основные размеры фланцев типов 1 и 2 должны соответствовать указанным на черт. 1 и в табл. 1.
(п. 3 в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)
Тип 1
Для труб = 45 и 67 мм

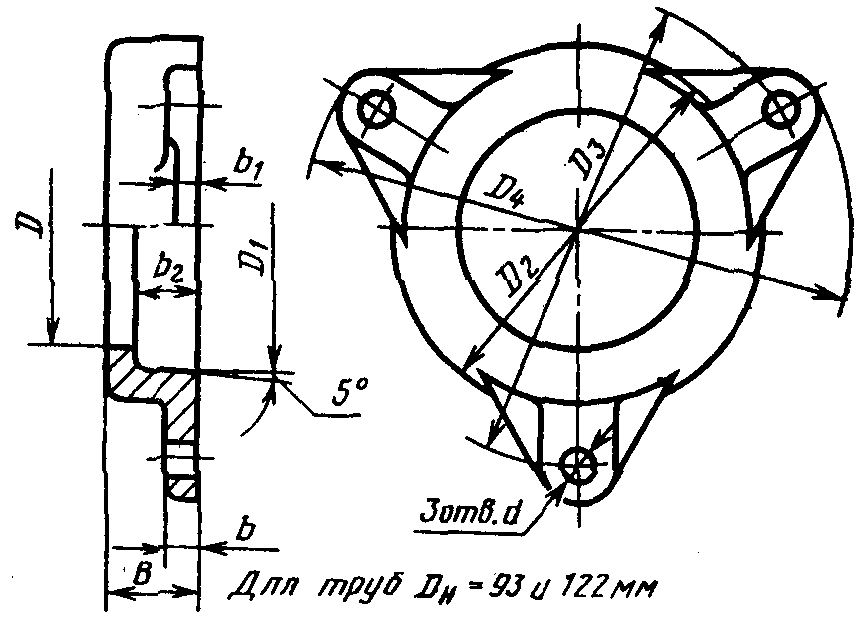

Для труб = 93 и 122 мм

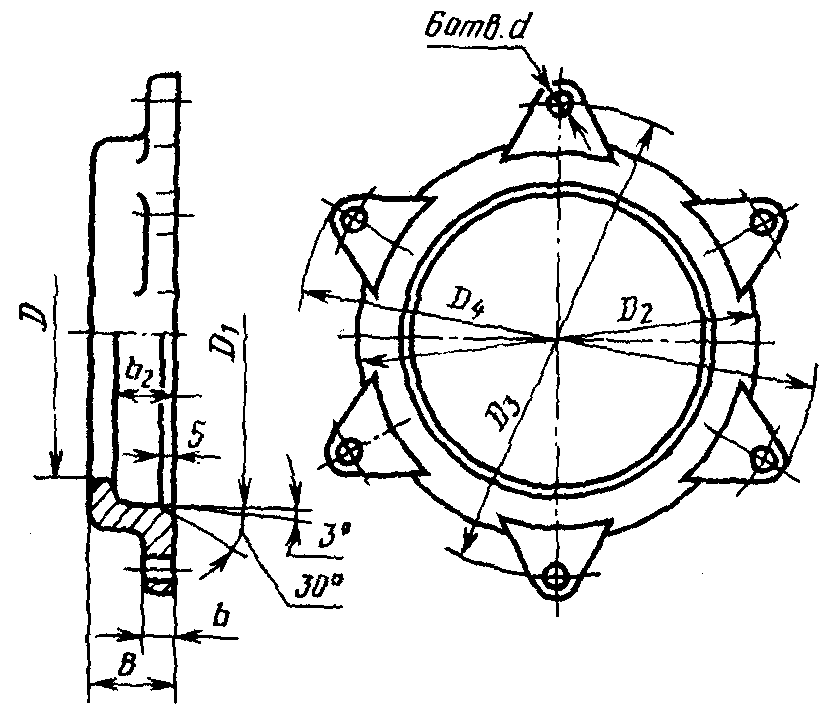

Для труб = 169 мм
Тип 2

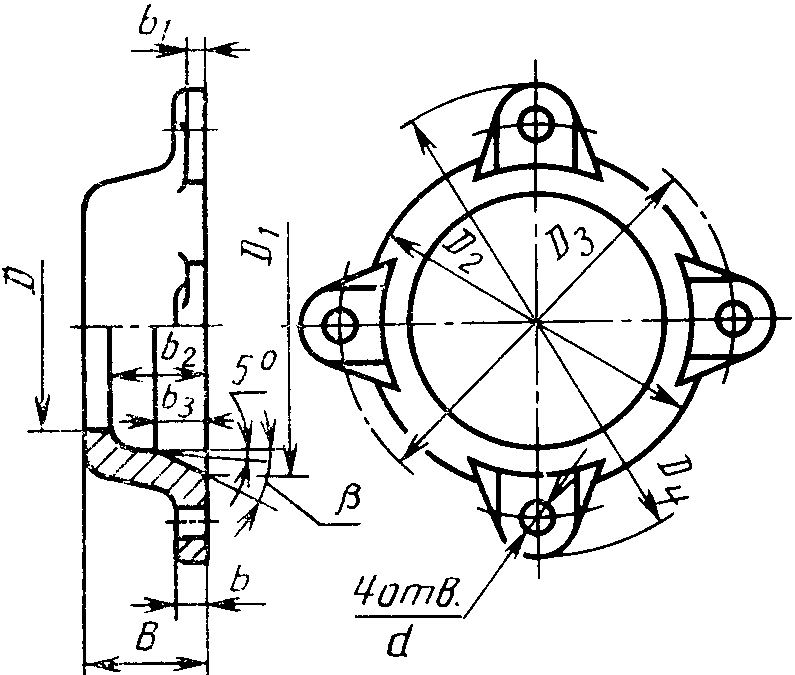

Для труб с гладкими концами
= 46, 67, 93 и 122 мм

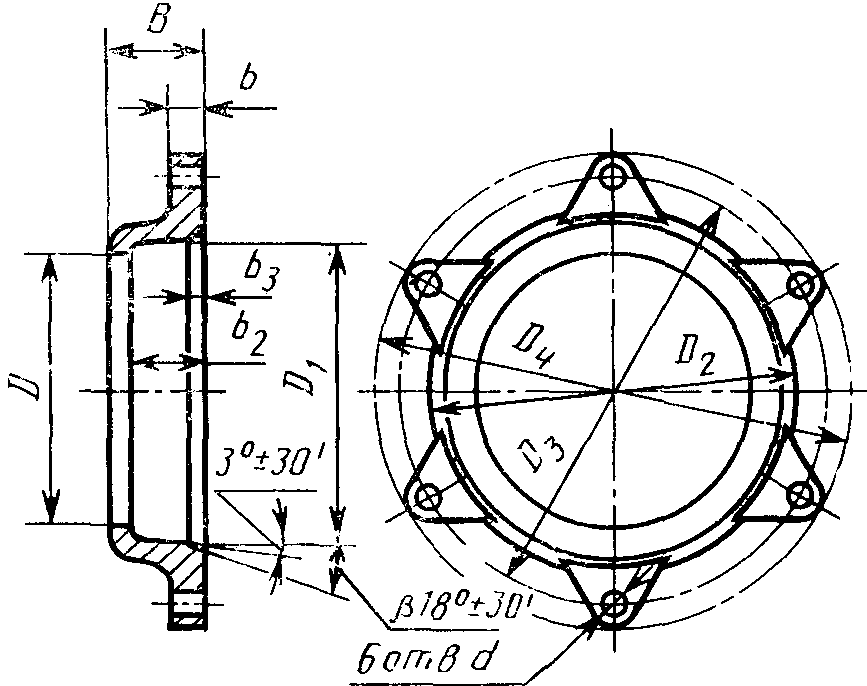

Для труб = 169 мм, 221 мм
Черт. 1
(в ред. Изменения N 3, утв. Постановлением
Госстандарта СССР от 29.11.1990 N 2977)
Таблица 1
(таблица 1 в ред. Изменения N 3, утв. Постановлением
Госстандарта СССР от 29.11.1990 N 2977)
Размеры в мм
???????????????????????????????????????????????????????????????????????????????????????????
Ис- ?Услов-?Наруж-? D ?D ? D ?D ?D ? d ?B ? b ? b ?b ?b ?бета ? Масса, ?Номи-
пол-?ный ?ный ? ? 1 ? 2 ? 3 ? 4 ? ? ? ? 1 ? 2? 3? ? кг, ?наль-
не- ?проход?диа- ? ? ????????? ? ? ? ???????????? ? ? ?не более ?ный
ние ?D ?метр ? ? ?Мате- ? ? ? ? ? Материал ? ? ? ? для ?диа-
? у ?трубы ? ? ?риал ? ? ? ? ? ? ? ? ? ?метр
? ?D ? ? ????????? ? ? ? ???????????? ? ? ???????????резьбы
? ? н ? ? ? Ч ?Al ? ? ? ? ?Ч ?Al?Ч?Al? ? ? ? Ч ? Al ?болта
???????????????????????????????????????????????????????????????????????????????????????????
1 ? 40 ? 45 ?46 ?57 ? 68 ?88 ?102?7,6 ?22?8 ?9 ?6?7 ?18?- ? - ?0,30?0,11? 6
????? ? ? ????????????? ? ? ??????????????????????????????????????
2 ? ? ? ?61 ? 70 ? ? ? ?32? 10 ? 8 ?26?12? 8° ?0,56?0,20?
???????????????????????????????????????????????????????????????????????????????????????????
1 ? 50 ? 67 ?68 ?83 ? 95 ?120?144?10,1?28?9 ?10?7?8 ?22?- ? - ?0,55?0,22? 8
????? ? ? ????????????? ? ? ??????????????????????????????????????
2 ? ? ? ?88 ? 98 ? ? ? ?40? 12 ? 10 ?34?17?11°30'?0,75?0,30?
??????????????????????????????????????????? ??????????????????????????????????????
1 ? 80 ? 93 ?94 ?110? 125 ?148?172? ?29?10?11?8?9 ?22?- ? - ?0,90?0,40?
????? ? ? ????????????? ? ? ??????????????????????????????????????
2 ? ? ? ?114?126?124? ? ? ?40? 12 ? 10 ?34?13? 18° ?1,20?0,38?
??????????????????????????????????????????? ??????????????????????????????????????
1 ? 100 ? 122 ?123?140? 155 ?180?204? ?53?11?12?9?10?22?- ? - ?1,10?0,46?
????? ? ? ????????????? ? ? ??????????????????????????????????????
2 ? ? ? ?145?157?154? ? ? ?41? 14 ? 12 ?35?6 ? 18° ?1,40?0,41?
???????????????????????????????????????????????????????????????????????????????????????????
1 ? 150 ? 169 ?170?198? - ?223?250?280?12,1?53?- ?12?-?- ?45?5 ? 30° ? - ?1,00? 10
????? ? ? ????????????????????????????? ? ?????????????????????????????
2 ? ? ? ?194? - ?200?240?270? 12 ?42? ? ?-?- ?35?11? 18° ? - ?1,40?
? ? ? ? ????????? ? ? ? ? ? ? ? ? ? ? ???????????
? ? ? ? ? - ?210? ? ? ? ? ? ? ? ? ? ? ? - ?0,90?
??????????????????????????????????????????? ? ???? ?????? ? ? ???????????
1 ? 200 ? 221 ?222?246? - ?255?305?335? ? ?- ? ?-?- ? ? ? ? - ?1,90?
Примечание. Условные обозначения: Ч - чугун, Al - алюминиевый сплав с антикоррозионным покрытием.
Пример условного обозначения фланца исполнения 1 для трубы наружным диаметром = 45 мм:
Фланец 1-45 ГОСТ 24184-80
То же, исполнения 2:
Фланец 2-45 ГОСТ 24184-80
(Измененная редакция, Изм. N 1).
3а. Конструкция фланцев типов 3 и 4 должна соответствовать черт. 2 и табл. 2.
Тип 3
Для труб с буртами
Тип 4
Переходные, для труб с гладкими концами
Черт. 2
Таблица 2
Размеры в мм
??????????????????????????????????????????????????????????????????
Тип ?Условный? D ? D ? D ? D ? B ? A ? b ? d ? n ?Масса,
фланца? проход ? ? 1 ? 2 ? 3 ? ? ? ? ? ?кг, не
? D ? ? ? ? ? ? ? ? ? ? более
? у ? ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
3 ? 15 ?29,0? 40 ? 48 ? 63 ? 8 ? - ? 5 ? 7,0 ? 3 ? 0,037
??????????????????????????????????? ? ??????? ????????
? 25 ?43,5? 54 ? 67 ? 85 ? 9 ? ? ? 9,5 ? ? 0,060
??????????????????????????????????? ? ??????? ????????
? 32 ?50,0? 64 ? 77 ? 95 ? 10 ? ? ? 10 ? ? 0,070
??????????????????????????????????? ????? ? ????????
? 40 ?60,5? 72 ? 85 ? 103? 11 ? ? 6 ? ? ? 0,100
??????????????????????????????????? ??????????? ????????
? 50 ?72,5? 85 ? 100? 122? 12 ? ? 7 ? 12 ? ? 0,140
? ? ? ??????????? ? ? ??????????????????
? ? ? ? 120? 144? ? ? ?10,1 ? 4 ? 0,230
?????????????????????????????? ? ? ? ? ????????
? 80 ? 106? 120? 148? 172? ? ? ? ? ? 0,250
??????????????????????????????????????????????????????? ????????
4 ? 40 ? 40 ? 45 ? - ? - ? 14 ? 8 ? 10?10,5 ? ? 1,220
???????????????????? ? ? ????? ? ? ????????
? 50 ? 57 ? 76 ? ? ? ? - ? ? ? ? 1,010
Пример условного обозначения изложить в новой редакции: "Пример условного обозначения фланца типа 1 для трубы = 50 мм, = 100 мм с антикоррозионным покрытием:
Фланец 1-50-100 ГОСТ 24184-80
То же, типа 2 для трубы D = 40 мм, = 45 мм:
Фланец 2-40-45 ГОСТ 24184-80
То же, типа 3 для трубы = 50 мм, = 100 мм с антикоррозионным покрытием:
Фланец 3-50-100 ГОСТ 24184-80
То же, типа 4 для трубы D = 40 мм и = 45 мм:
Фланец 4-40-45 ГОСТ 24184-80".
(п. 3а введен Изменением N 3, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)
ИС NORMPROD: примечание.
Взамен ГОСТ 380-88 Постановлением Госстандарта РФ от 02.06.1997 N 205 с 1 января 1998 года введен в действие ГОСТ 380-94.
ИС NORMPROD: примечание.
Взамен ГОСТ 1583-89 Постановлением Госстандарта РФ от 19.06.1996 N 402 с 1 января 1997 года введен в действие ГОСТ 1583-93.
4. Материал фланцев - чугун марки СЧ 15 по ГОСТ 1412-85, алюминиевый сплав марки АК-7 по ГОСТ 1583-89, Сталь Ст.3 ГОСТ 380-88.
(в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)
5. Технические требования - по ГОСТ 24201-80.
6. Коды ОКП приведены в Приложении.
(п. 6 введен Изменением N 3, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)
Приложение
Справочное
(Приложение в ред. Изменения N 3, утв. Постановлением
Госстандарта СССР от 29.11.1990 N 2977)
??????????????????????????????????????????????????????????????????
Условное обозначение фланца ? Код ОКП и контрольное число
??????????????????????????????????????????????????????????????????
1-45-68 Ч ? 48 3471 0001 08
1-67-95 Ч ? 48 3471 0002 07
1-93-125 Ч ? 48 3471 0003 06
1-93-155 Ч ? 48 3471 0004 05
1-45-68 Al ? 48 3471 2001 00
1-67-95 Al ? 48 3471 2002 08
1-93-125 Al ? 48 3471 2003 09
1-122-155 Al ? 48 3471 2004 08
1-169-223 Al ? 48 3471 2005 07
2-45-70 Ч ? 48 3471 0006 03
2-67-98 Ч ? 48 3471 0007 02
2-93-126 Ч ? 48 3471 0008 01
2-122-157 Ч ? 48 3471 0009 00
2-45-70 Al ? 48 3471 2006 06
2-67-98 Al ? 48 3471 2007 05
2-93-124 Al ? 48 3471 2008 04
2-122-154 Al ? 48 3471 2009 03
2-169-200 Al ? 48 3471 2011 09
2-169-210 Al ? 48 3471 2019 01
2-200-255 Al ? 48 3471 2021 07
3-15-48 ? 48 3471 2012 08
3-25-67 ? 48 3471 2013 07
3-32-77 ? 48 3471 2014 06
3-40-85 ? 48 3471 2015 05
3-50-100 ? 48 3471 2016 04
3-50-120 ? 48 3471 2017 03
3-80-148 ? 48 3471 2018 02
4-40-45 ? 48 3471 2022 06
4-57-76 ? 48 3471 2023 05
