"Изменение N 3 ГОСТ 24184-80 "Фланцы на два натяжных кольца. Конструкция и основные размеры"
(утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)

Г. МАШИНЫ, ОБОРУДОВАНИЕ И ИНСТРУМЕНТ

Утверждено и введено в действие

Постановлением Госстандарта СССР

от 29 ноября 1990 г. N 2977

ИЗМЕНЕНИЕ N 3 ГОСТ 24184-80

"ФЛАНЦЫ НА ДВА НАТЯЖНЫХ КОЛЬЦА.

КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ"

Группа Г18

Дата введения

1 июля 1991 года

Наименование стандарта. Заменить слова: "на два натяжных кольца" на "металлические"; исключить слова: "и основные размеры".

Пункт 1. Исключить слова: "на два натяжных кольца", "с гладкими концами";

дополнить абзацем: "Требования настоящего стандарта являются обязательными".

Пункт 2. Заменить слова: "двух исполнений" на "четырех типов"; "из чугуна" на "фланцы на два натяжных кольца"; "из алюминиевого сплава с антикоррозионным покрытием" на "три натяжных кольца"; дополнить абзацем: "3 - для труб с буртами", "4 - переходные".

Пункт 3 изложить в новой редакции: "3. Конструкция и основные размеры фланцев типов 1 и 2 должны соответствовать указанным на черт. 1 и в табл. 1";

чертеж дополнить наименованием: "Тип 1";

исключить знак шероховатости:

; дополнить чертежом для типа 2:

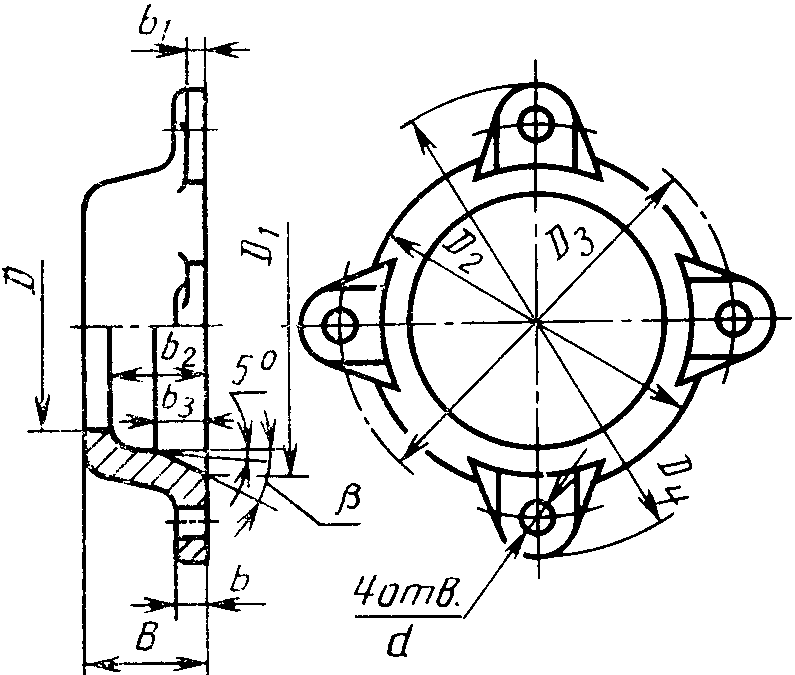

Тип 2

Для труб с гладкими концами

= 46, 67, 93 и 122 мм

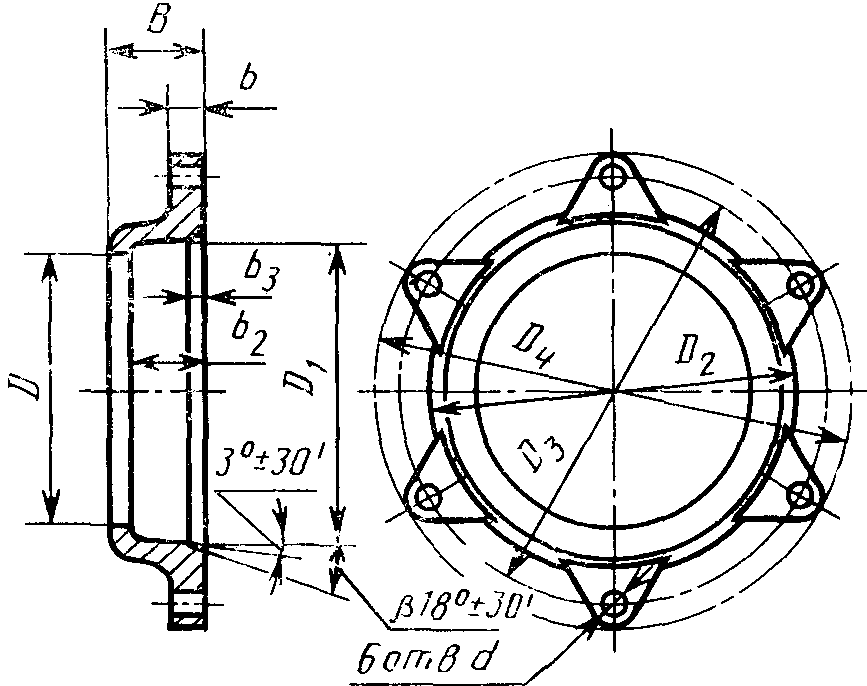

Для труб

= 169 мм, 221 мм

Черт. 1

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду таблица, а не таблица 1.

Таблицу 1 изложить в новой редакции:

Таблица 1

Размеры в мм

???????????????????????????????????????????????????????????????????????????????????????????

Ис- ?Услов-?Наруж-? D ?D ? D ?D ?D ? d ?B ? b ? b ?b ?b ?бета ? Масса, ?Номи-

пол-?ный ?ный ? ? 1 ? 2 ? 3 ? 4 ? ? ? ? 1 ? 2? 3? ? кг, ?наль-

не- ?проход?диа- ? ? ????????? ? ? ? ???????????? ? ? ?не более ?ный

ние ?D ?метр ? ? ?Мате- ? ? ? ? ? Материал ? ? ? ? для ?диа-

? у ?трубы ? ? ?риал ? ? ? ? ? ? ? ? ? ?метр

? ?D ? ? ????????? ? ? ? ???????????? ? ? ???????????резьбы

? ? н ? ? ? Ч ?Al ? ? ? ? ?Ч ?Al?Ч?Al? ? ? ? Ч ? Al ?болта

???????????????????????????????????????????????????????????????????????????????????????????

1 ? 40 ? 45 ?46 ?57 ? 68 ?88 ?102?7,6 ?22?8 ?9 ?6?7 ?18?- ? - ?0,30?0,11? 6

????? ? ? ????????????? ? ? ??????????????????????????????????????

2 ? ? ? ?61 ? 70 ? ? ? ?32? 10 ? 8 ?26?12? 8° ?0,56?0,20?

???????????????????????????????????????????????????????????????????????????????????????????

1 ? 50 ? 67 ?68 ?83 ? 95 ?120?144?10,1?28?9 ?10?7?8 ?22?- ? - ?0,55?0,22? 8

????? ? ? ????????????? ? ? ??????????????????????????????????????

2 ? ? ? ?88 ? 98 ? ? ? ?40? 12 ? 10 ?34?17?11°30'?0,75?0,30?

??????????????????????????????????????????? ??????????????????????????????????????

1 ? 80 ? 93 ?94 ?110? 125 ?148?172? ?29?10?11?8?9 ?22?- ? - ?0,90?0,40?

????? ? ? ????????????? ? ? ??????????????????????????????????????

2 ? ? ? ?114?126?124? ? ? ?40? 12 ? 10 ?34?13? 18° ?1,20?0,38?

??????????????????????????????????????????? ??????????????????????????????????????

1 ? 100 ? 122 ?123?140? 155 ?180?204? ?53?11?12?9?10?22?- ? - ?1,10?0,46?

????? ? ? ????????????? ? ? ??????????????????????????????????????

2 ? ? ? ?145?157?154? ? ? ?41? 14 ? 12 ?35?6 ? 18° ?1,40?0,41?

???????????????????????????????????????????????????????????????????????????????????????????

1 ? 150 ? 169 ?170?198? - ?223?250?280?12,1?53?- ?12?-?- ?45?5 ? 30° ? - ?1,00? 10

????? ? ? ????????????????????????????? ? ?????????????????????????????

2 ? ? ? ?194? - ?200?240?270? 12 ?42? ? ?-?- ?35?11? 18° ? - ?1,40?

? ? ? ? ????????? ? ? ? ? ? ? ? ? ? ? ???????????

? ? ? ? ? - ?210? ? ? ? ? ? ? ? ? ? ? ? - ?0,90?

??????????????????????????????????????????? ? ???? ?????? ? ? ???????????

1 ? 200 ? 221 ?222?246? - ?255?305?335? ? ?- ? ?-?- ? ? ? ? - ?1,90?

Примечание. Условные обозначения: Ч - чугун, Al - алюминиевый сплав с антикоррозионным покрытием.

Стандарт дополнить пунктом 3а: "3а. Конструкция фланцев типов 3 и 4 должна соответствовать черт. 2 и табл. 2".

Тип 3

Для труб с буртами

Тип 4

Переходные, для труб с гладкими концами

Черт. 2

Таблица 2

Размеры в мм

??????????????????????????????????????????????????????????????????

Тип ?Условный? D ? D ? D ? D ? B ? A ? b ? d ? n ?Масса,

фланца? проход ? ? 1 ? 2 ? 3 ? ? ? ? ? ?кг, не

? D ? ? ? ? ? ? ? ? ? ? более

? у ? ? ? ? ? ? ? ? ? ?

??????????????????????????????????????????????????????????????????

3 ? 15 ?29,0? 40 ? 48 ? 63 ? 8 ? - ? 5 ? 7,0 ? 3 ? 0,037

??????????????????????????????????? ? ??????? ????????

? 25 ?43,5? 54 ? 67 ? 85 ? 9 ? ? ? 9,5 ? ? 0,060

??????????????????????????????????? ? ??????? ????????

? 32 ?50,0? 64 ? 77 ? 95 ? 10 ? ? ? 10 ? ? 0,070

??????????????????????????????????? ????? ? ????????

? 40 ?60,5? 72 ? 85 ? 103? 11 ? ? 6 ? ? ? 0,100

??????????????????????????????????? ??????????? ????????

? 50 ?72,5? 85 ? 100? 122? 12 ? ? 7 ? 12 ? ? 0,140

? ? ? ??????????? ? ? ??????????????????

? ? ? ? 120? 144? ? ? ?10,1 ? 4 ? 0,230

?????????????????????????????? ? ? ? ? ????????

? 80 ? 106? 120? 148? 172? ? ? ? ? ? 0,250

??????????????????????????????????????????????????????? ????????

4 ? 40 ? 40 ? 45 ? - ? - ? 14 ? 8 ? 10?10,5 ? ? 1,220

???????????????????? ? ? ????? ? ? ????????

? 50 ? 57 ? 76 ? ? ? ? - ? ? ? ? 1,010

Пример условного обозначения изложить в новой редакции: "Пример условного обозначения фланца типа 1 для трубы

= 50 мм,

= 100 мм с антикоррозионным покрытием:

Фланец 1-50-100 ГОСТ 24184-80

То же, типа 2 для трубы D = 40 мм,

= 45 мм:

Фланец 2-40-45 ГОСТ 24184-80

То же, типа 3 для трубы

= 50 мм,

= 100 мм с антикоррозионным покрытием:

Фланец 3-50-100 ГОСТ 24184-80

То же, типа 4 для трубы D = 40 мм и

= 45 мм:

Фланец 4-40-45 ГОСТ 24184-80".

Пункт 4. Заменить ссылку: ГОСТ 2685-75 на ГОСТ 1583-89; дополнить словами: "Сталь Ст.3 ГОСТ 380-88".

Стандарт дополнить пунктом 6: "6. Коды ОКП приведены в Приложении".

Приложение изложить в новой редакции:

??????????????????????????????????????????????????????????????????

Условное обозначение фланца ? Код ОКП и контрольное число

??????????????????????????????????????????????????????????????????

1-45-68 Ч ? 48 3471 0001 08

1-67-95 Ч ? 48 3471 0002 07

1-93-125 Ч ? 48 3471 0003 06

1-93-155 Ч ? 48 3471 0004 05

1-45-68 Al ? 48 3471 2001 00

1-67-95 Al ? 48 3471 2002 08

1-93-125 Al ? 48 3471 2003 09

1-122-155 Al ? 48 3471 2004 08

1-169-223 Al ? 48 3471 2005 07

2-45-70 Ч ? 48 3471 0006 03

2-67-98 Ч ? 48 3471 0007 02

2-93-126 Ч ? 48 3471 0008 01

2-122-157 Ч ? 48 3471 0009 00

2-45-70 Al ? 48 3471 2006 06

2-67-98 Al ? 48 3471 2007 05

2-93-124 Al ? 48 3471 2008 04

2-122-154 Al ? 48 3471 2009 03

2-169-200 Al ? 48 3471 2011 09

2-169-210 Al ? 48 3471 2019 01

2-200-255 Al ? 48 3471 2021 07

3-15-48 ? 48 3471 2012 08

3-25-67 ? 48 3471 2013 07

3-32-77 ? 48 3471 2014 06

3-40-85 ? 48 3471 2015 05

3-50-100 ? 48 3471 2016 04

3-50-120 ? 48 3471 2017 03

3-80-148 ? 48 3471 2018 02

4-40-45 ? 48 3471 2022 06

4-57-76 ? 48 3471 2023 05
