ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГОЛОВКИ ЗАХВАТНЫЕ К ХВОСТОВИКАМ ИНСТРУМЕНТАЛЬНЫХ

ОПРАВОК С КОНУСОМ 7:24

КОНСТРУКЦИЯ

Retention knobs for tool shanks with 7:24 taper.

Design

ГОСТ 27788-88

(СТ СЭВ 6683-89)

Список изменяющих документов

(в ред. Изменения N 1, утв. в марте 1990 г.)

Группа Г27

ОКП 39 2800

Срок введения в действие

1 июля 1989 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством станкостроительной и инструментальной промышленности СССР.

Разработчики: Л.М. Кордыш, Ю.Л. Непомнящий, Н.П. Семченкова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 27.07.1988 N 2765.

3. Срок проверки - 1999 г.; периодичность проверки - 10 лет.

4. В стандарт введен международный стандарт ИСО 7388/2, 3.

5. Введен впервые.

6. Ссылочные нормативно-технические документы

??????????????????????????????????????????????????????????????????

Обозначение НТД, на который дана ссылка ?Номер пункта, приложения

??????????????????????????????????????????????????????????????????

ГОСТ 9.301-86 ?Приложение 2

ГОСТ 9.306-85 ?Приложение 2

ГОСТ 4543-71 ?Приложение 2

ГОСТ 8820-69 ?6

ГОСТ 10549-80 ?5

ГОСТ 15945-82 ?2, Приложение 1

7. Переиздание (февраль 1994 г.) с Изменением N 1, утвержденным в марте 1990 г. (ИУС 6-90).

Настоящий стандарт распространяется на захватные головки к хвостовикам инструментальных оправок с конусом 7:24 для автоматического закрепления в шпинделе станка, используемые во вновь проектируемых станках.

Стандарт содержит все требования СТ СЭВ 6683-89.

(Измененная редакция, Изм. N 1.)

1. Головки захватные должны изготовляться двух типов:

А - основное исполнение;

В - по заказу потребителя.

2. Основные размеры захватных головок должны соответствовать указанным на черт. 1 - 2 и в табл. 1 - 2. Основные размеры захватных головок для хвостовиков инструментальных оправок с конусом 60 и 70 приведены в Приложении 1.

Тип А

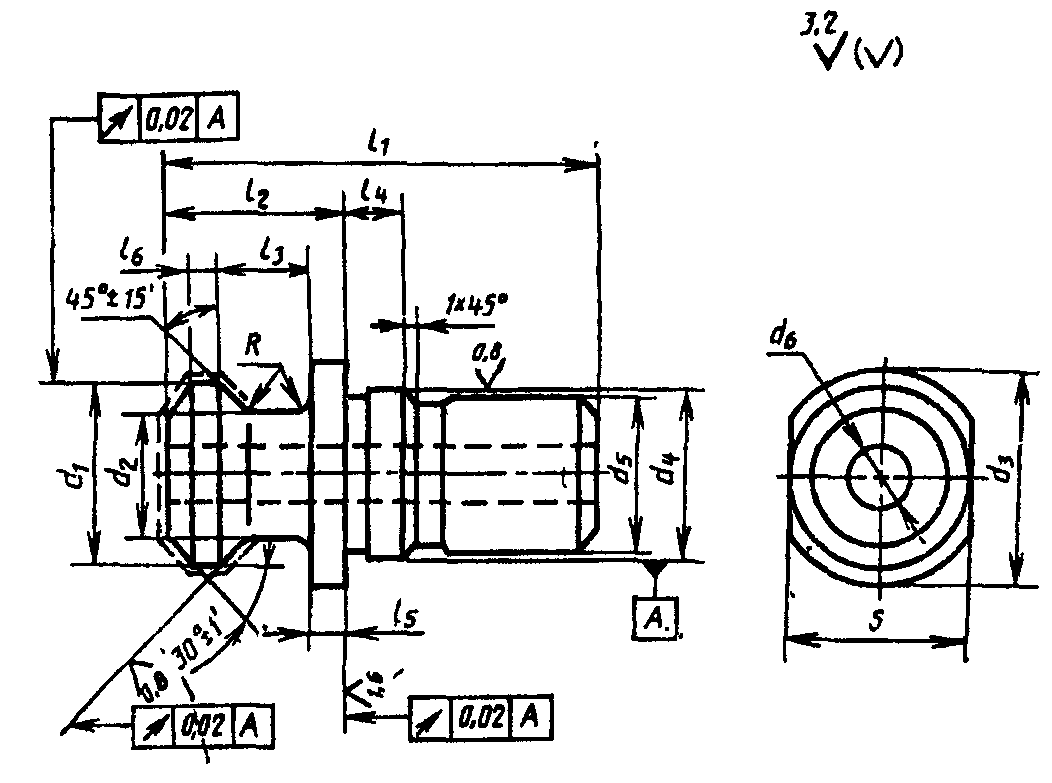

Черт. 1

Тип В

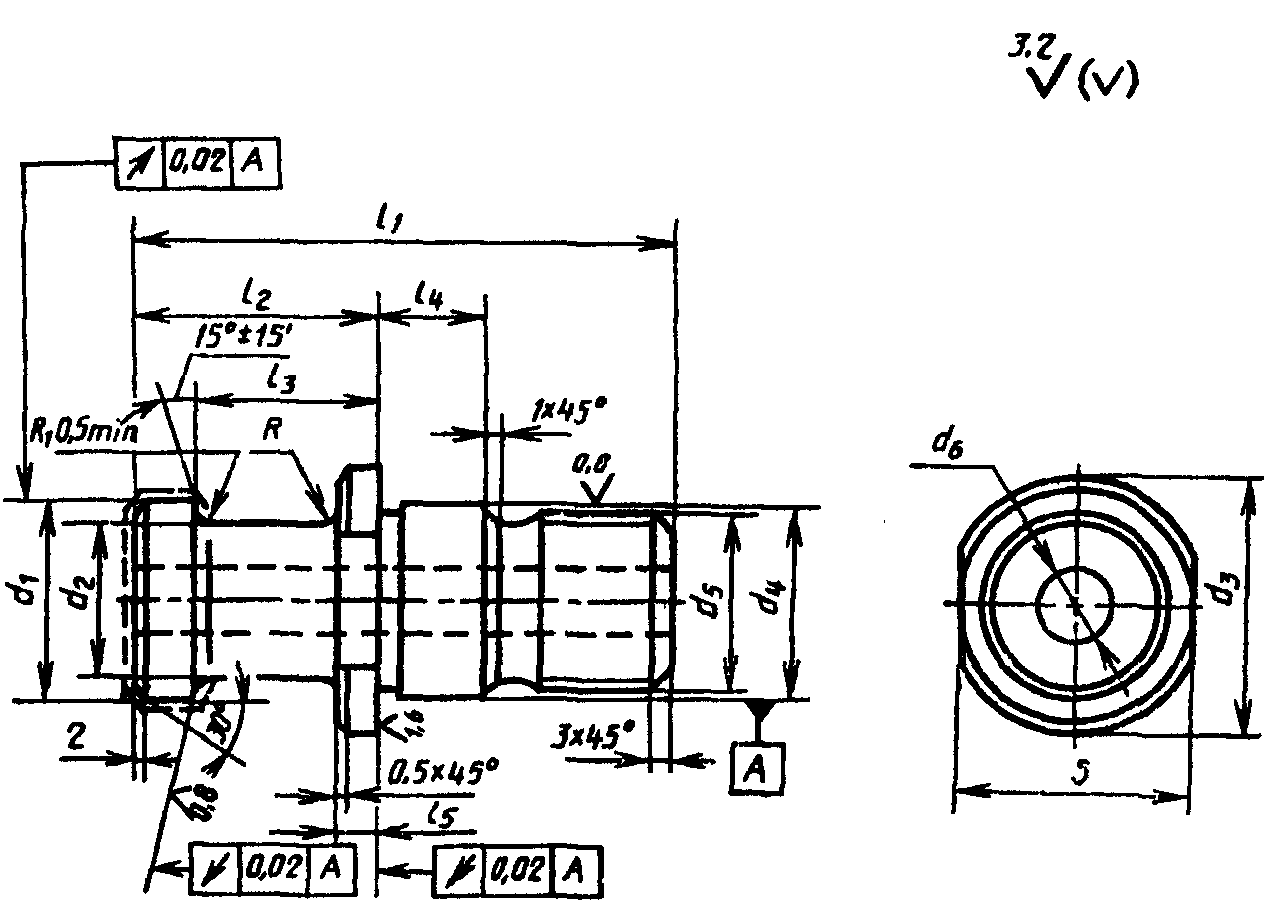

Черт. 2

Таблица 1

мм

???????????????????????????????????????????????????????????????????????????????

Обозначение ?d ?d ?d ?d h ?d 6g?d ?l ?l ?l ?l ?l ?R ?S

конуса по ? 1 ? 2 ? 3 ? 4 6? 3 ? 6 ? 1 ? 2 ? 3 ? 4? 5? ?

ГОСТ 15945-82? ? ? ? ? ? ? ? ? ? ? ? ?-0,1

?-0,1?-0,1?-0,2? ? ?+0,1? ?+/- 0,1?+/- 0,1? ? ? ?

???????????????????????????????????????????????????????????????????????????????

30 ?12 ?8 ?16 ?13 ?М12 ?4,15?44 ?24 ?19 ?5 ?4 ?2 ?14

???????????????????????????????????????????????????????????????????????????????

40 ?19 ?14 ?23 ?17 ?М16 ?7,0 ?54 ?26 ?20 ?7 ?4 ?3 ?19

???????????????????????????????????????????????????????????????????????????????

45 ?23 ?17 ?30 ?21 ?М20 ?9,50?65 ?30 ?23 ?8 ?5 ?4 ?24

???????????????????????????????????????????????????????????????????????????????

50 ?28 ?21 ?36 ?25 ?М24 ?11,5?74 ?34 ?25 ?10?5 ?5 ?30

(Измененная редакция, Изм. N 1.)

Таблица 2

мм

??????????????????????????????????????????????????????????????????????????????????????????????

Обозначение ?d ?d ?d ?d h ?d 6g?d ?l ?l ?l ?l ?l ?l ?R ?S

конуса по ? 1 ? 2 ? 3 ? 4 6? 5 ? 6 ? 1 ?2 ? 3 ? 4? 5 ? 6 ? ?

ГОСТ 15945-82? ? ? ? ? ? ? ? ? ? ? ? ? ?-0,1

?-0,1 ?-0,1 ?-0,2 ? ? ?+0,1 ? ?+/- 0,1?+/- 0,1? ? ? ? ?

??????????????????????????????????????????????????????????????????????????????????????????????

30 ?13,35?9,30 ?16,50?- ?М12 ?4,15 ?27,00?11,80 ?8,15 ?- ?2,75?1,25?2,65?14

??????????????????????????????????????????????????????????????????????????????????????????????

40 ?18,95?12,95?22,50?17 ?М16 ?7,35 ?44,50?16,40 ?11,15 ?7 ?3,25?1,75?2,65?19

??????????????????????????????????????????????????????????????????????????????????????????????

45 ?24,05?16,30?30,00?21 ?М20 ?9,25 ?56,00?20,95 ?14,85 ?8 ?4,25?2,25?2,65?24

??????????????????????????????????????????????????????????????????????????????????????????????

50 ?29,10?19,60?37,00?25 ?М24 ?11,55?65,50?25,55 ?17,95 ?10?5,25?2,75?2,65?30

(Измененная редакция, Изм. N 1.)

3. Предельные допустимые усилия для захватных головок, предназначенных для хвостовиков инструментальных оправок с конусами:

30 - 15 кН;

40 - 25 кН;

45 - 40 кН;

50 - 60 кН.

4. Допускается изготовление захватных головок:

с отверстием

меньше, чем указано в табл. 1 и 2 или без этого отверстия;

с фаской под углом 45° равной R вместо поверхности радиуса R.

(Измененная редакция, Изм. N 1.)

5. Форма и размеры проточки для метрической резьбы - по ГОСТ 10549-80.

6. Форма и размеры канавки для выхода шлифовального круга при шлифовании по цилиндру и торцу - по ГОСТ 8820-69.

Пример условного обозначения захватной головки типа А для конуса без отверстия

А40 ГОСТ 27788-88

То же, с отверстием

А40-0 ГОСТ 27788-88

7. Неуказанные предельные отклонения размеров:

отверстий Н14; валов h14; угловых

; остальных

8. В местах сопряжения

и R с

не должно быть следов от инструмента.

9. Материал захватной головки - легированная сталь с Rm >= 1000 МПа.

Твердость поверхностей, отмеченных пунктирной линией, - 57 ... 61

Твердость сердцевины - 37 ... 46,5

Рекомендуемые марки материалов, термообработка и покрытие приведены в Приложении 2.

(Измененная редакция, Изм. N 1.)

Пример условного обозначения захватной головки типа В для конуса 40 без отверстия

В40 ГОСТ 27788-88

То же, с отверстием

В40-0 ГОСТ 27788-88

Приложение 1

Справочное

ОСНОВНЫЕ РАЗМЕРЫ ЗАХВАТНЫХ ГОЛОВОК

ДЛЯ ИНСТРУМЕНТАЛЬНЫХ ХВОСТОВИКОВ С КОНУСОМ 60 И 70

Тип А

Таблица 3

мм

?????????????????????????????????????????????????????????????????????????????????????

Обозначение ?d ?d ?d ?d g6?d ?d , ?l ?l ?l ?l ?l ?R ? S

конуса по ? 1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 1 ? 2 ? 3 ? 4? 5? ?????????????

ГОСТ 15945-82? ? ? ? ? ?не ? ? ? ? ? ? ?Номин.?Пред.

?-0,1?-0,1? ? ? ?более? ?+/- 0,1?+/- 0,1? ? ? ? ?откл.

?????????????????????????????????????????????????????????????????????????????????????

60 ?36,6?25 ?46 ?31 ?М30?12 ?110?60 ?48 ?12?10?6 ?36 ?-0,34

?????????????????????????????????????????????????????????????????????????????????????

70 ?40 ?30 ?65 ?50 ?М36?13 ?110?60 ?48 ?12?10?8 ?55 ?-0,4

? ? ? ? ? ? ? ? ? ? ? ? ? ?

Тип В

Таблица 4

мм

?????????????????????????????????????????????????????????????????????????????????????????

Обозначение ?d ?d ?d ?d g6?d ?d , ?l ?l ?l ?l ?l ?l ?R ? S

конуса по ? 1 ? 2 ? 3? 4 ? 5 ? 6 ? 1 ? 2 ? 3 ? 4? 5? 6 ? ?????????????

ГОСТ 15945-82? ? ? ? ? ?не ? ? ? ? ? ? ? ?Номин.?Пред.

?-0,1?-0,1? ? ? ?более? ?+/- 0,1?+/- 0,1? ? ? ? ? ?откл.

?????????????????????????????????????????????????????????????????????????????????????????

60 ?35 ?25 ?46?31 ?М30?12 ?80 ?33 ?24 ?11?10?3,25?3 ?36 ?0,34

?????????????????????????????????????????????????????????????????????????????????????????

70 ?40 ?30 ?65?50 ?М36?12 ?98 ?38 ?28 ?15?10?3,75?3 ?55 ?-0,4

Приложение 2

Справочное

РЕКОМЕНДУЕМЫЕ МАРКИ МАТЕРИАЛА.

ТЕРМООБРАБОТКА И ПОКРЫТИЯ

Таблица 5

????????????????????????????????????????????????????????????????????????????

Номер ? Материал ?Термообработка?Глубина, мм? Твердость ?Покрытие <***>

вари- ? (сталь) ? ? ? ? по

анта ?ГОСТ 4543-71? ? ? ?ГОСТ 9.306-85

????????????????????????????????????????????????????????????????????????????

1 <*> ?18ХГТ ? Ионная нитро-?0,4 ... 0,6?Поверхность ? Не требуется

? ?цементная ? ?57 ... 61 HRC ?

? ? ? ? э?

??????????????????????????????????? ?Сердцевина ???????????????

2 <**>?18ХГТ ? Нитроцемен- ? ?31 ... 37 HRC ? Химическое

? ?тация с ? ? э?оксидирование

????????????????????непосредствен-? ????????????????промасленное

3 ?25ХГТ ?ной закалкой ? ?Сердцевина ?

? ? ? ?33 ... 38 HRC ?

???????????????????? ? ? э?

4 ?25ХГМ ? ? ?Поверхность ?

? ? ? ?58 ... 62 HRC ?

? ? ? ? э?

????????????????????????????????????????????????????????????????????????????

5 ?40ХФА ? Азотирование ?0,3 ... 0,4?Поверхность HV? Не требуется

???????????????????? ?????????????610 ... 700 ?

6 ?30Х3МФ ? ?0,2 ... 0,3?Сердцевина ?

? ? ? ?32 ... 37 HRC ?

? ? ? ? э?

<*> Для конуса 30 вместо 18ХГТ следует применять 30Х3МФ.

<**> Вариант допускается использовать только при наличии отверстия

. Предпочтительные варианты - N 1 и 3.

<***> Технические требования к покрытию - по ГОСТ 9.301-86.
